На что влияет фокусное расстояние камеры: Как выбрать фокусное расстояние камеры видеонаблюдения

Содержание

Объектив 2.8 мм или 3.6 мм — в чем разница и какой выбрать

Ежегодно на мировом рынке оптических систем видеонаблюдения появляются новые модели камер. Производители всегда стремятся придать своим изделиям уникальность, что сказывается как на внешнем виде продукции, так и на ее начинке. Среди всего этого многообразия различий есть параметры, которые имеют решающее значение, в том числе фокусное расстояние линз.

Именно от него зависит угловое поле, а также возможность приближения или отдаления видимого объекта. Существует оптика с фокусом до 30 мм, но самыми распространенными и чаще всего используемыми в камерах видеонаблюдения остаются линзы на 2.8 и 3.6 мм. Рассмотрим подробнее вопрос, в чем же разница между объективами 2.8 и 3.6, какой лучше выбрать для тех или иных задач.

Что такое фокусное расстояние

В оптических системах фокусом называют расстояние от линзы объектива до матрицы камеры, на которую проецируется изображение. Величина фокусного расстояния измеряется в миллиметрах. Этот параметр влияет на зону охвата + дальность картинки, то есть, как широко и как далеко будет «видеть» камера. Например, видеокамера с фокусным расстоянием 2.5 мм имеет угол обзора почти 100%, но объект будет расположен далеко и при увеличении изображения оно потеряет в детализации. Объектив на 30 мм охватывает только 10% видимой области, зато картинка получится максимально приближенной и детализированной.

Разница между объективами 2.8 и 3.6

Для обычных камер видеонаблюдения оптимальным вариантом является фокусное расстояние в 2.8 и 3.6 мм. Такие объективы называют широкоугольными, так как они дают возможность увеличить площадь обзора. Для наглядности их основные различия можно представить в виде таблицы:

F (фокусное расстояние)	2.8	3.6
Поле видимости	около 90°	около 70°
Обнаружение человека	до 20 м	до 25 м
Идентификация лица	до 2 м	до 1. 5 м
Определение номера автомобиля	не различим	до 2 м
Главные задачи	Видеонаблюдение за большой территорией, контроль присутствия, детали не имеют значения	Мониторинг небольших площадей, идентификация объектов, детализация важна

Другими словами, камера видеонаблюдения с фокусным расстоянием 2.8 мм имеет горизонтальный угол обзора, сравнимый с человеческим глазом, позволяет вести наблюдение на большой площади почти без слепых зон и регистрировать присутствие людей, находящихся на расстоянии до 20 м от самого устройства. Фокус 3.6 мм обладает меньшей зоной видимости, но при этом выдает более детализированную картинку, позволяя разглядеть лица людей и транспортные номера.

Критерии выбора объектива с фокусным расстоянием 2.8 или 3.6

При выборе видеокамеры определяющими будут три фактора – вертикальный или горизонтальный размер матрицы (v или h), удаленность объектива от места наблюдения (S), а также вертикаль или горизонталь регистрируемого объекта (V или H). Необходимое фокусное расстояние вычисляется по следующей формуле:

F = v× S/V или F = h×S/H

Например, необходимо вести наблюдение с 7 метров за воротами шириной 6 метров, чтобы при этом можно было определять номера въезжающего транспорта и идентифицировать посетителей и водителей. Горизонтальный размер матрицы берется из технических характеристик камеры видеонаблюдения, пусть это будет 1/4″, то есть 3.2 мм. Подставляем значения во вторую формулу:

F = 3.2×7 / 6 = 3.7

Соответствующие значения матрицы можно выбрать из следующей таблицы:

Матрица	1″	1/2″	1/3″	1/4″
Вертикаль, мм	9.6	4.8	3.6	2.4
Горизонталь, мм	12. 8	6.4	4.8	3.2

Самое близкое значение требуемого фокусного расстояния – 3.6 мм. Видеокамера с объективом 3.6 успешно справится с поставленными задачами – позволит различать номера въезжающих и выезжающих машин, а также проходящих по двору людей.

Одной из проблем, с которой наблюдатели сталкиваются чаще всего, остается наличие слепых, не просматриваемых зон. Поэтому большое значение имеет и угол наклона камеры при установке, который поможет немного увеличить зону контроля.

При выборе объектива можно воспользоваться шпаргалкой от экспертов – на площадь наблюдения около 30 м2, с размерами сторон 5 и 6 метров соответственно, используют одну камеру с объективом 2.8 мм. При увеличении одной из сторон от 6 до 15 метров, рациональнее брать объектив 3.6 мм. При этом желательно, чтобы камера поддерживать полноформатное изображение Full HD.

Виды камер видеонаблюдения по типу регулировки фокуса

Человеческий глаз способен на аккомодацию фокуса – точную подстройку фокусного расстояния для различения удаленных или приближенных объектов, а также для смены угла зрения. Изменения происходят автоматически и не требуют отдельного внимания. Современные технологии позволяют таким же образом менять фокус в объективах и по этому параметру выделяют три вида видеокамер:

Монофокальные. Камеры с фиксированными линзами с неизменяемым фокусом 2.8 или 3.6. То есть регулировка расстояния от объектива до матрицы невозможна. Несмотря на это монофокальные камеры являются самыми популярными и распространенными из-за простоты настройки, надежности, а также относительно низкой стоимости. Дополнительным плюсом являются малые габариты, которые позволяют сделать систему видеонаблюдения не столь заметной.

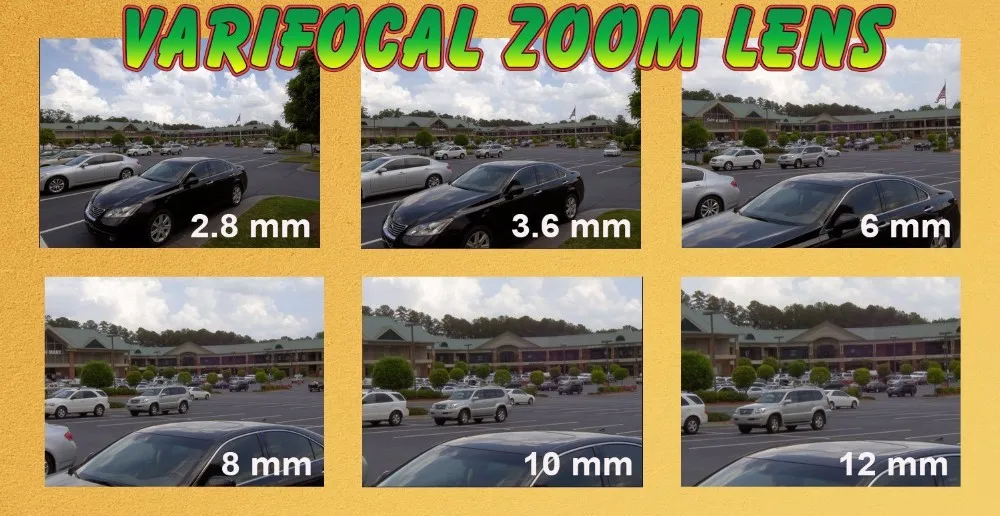

Вариофокальные. Универсальные приборы видеонаблюдения, в которых есть возможность выбора объектива с фокусным расстоянием 2.8 или 3.6 мм. Выборка производится вручную или автоматически. Таким образом от изображения «отсекают» все лишнее или, наоборот, охватывают всю область контроля целиком. Одним из недостатков широкоугольных объективов 2. 8 мм является искажение картинки по краям и ухудшение ее качества. Поэтому на больших территориях используют вариофокалы, которые позволяют компенсировать этот фактор. Камеры отличаются довольно крупными размерами, сложной настройкой и повышенным ценником.
Трансфокаторные (зум-объективы). Тоже позволяют менять фокус с 2.8 на 3.6 мм и обратно, при этом сам переход может быть ступенчатым или плавным. Большое преимущество подобных устройств – возможность дистанционного управления. Идеальный вариант для крупных объектов, когда с пульта можно регулировать углы обзора камеры, масштабировать зону наблюдения, увеличивать резкость, фокусировать изображение на разных объектах. Чаще всего такие объективы используют в поворотных роботизированных камерах.

Для видеонаблюдения на небольших площадях частного домовладения вполне подойдут монофокальные камеры. Для крупных территорий имеет смысл приобрести вариофокальные системы, для особо охраняемых объектов – трансфокаторные системы наблюдения.

Итак, основная разница между объективами 2.8 и 3.6 мм заключается в ширине охвата и детализированности изображения. Если есть необходимость мониторить небольшую территорию и идентифицировать людей или номера машин, то предпочтение следует отдать камере с фокусным расстоянием 3.6. В случаях, когда приоритетной задачей является лишь фиксация постороннего присутствия на объекте – подойдет объектив с фокусом 2.8. Оба варианта подходят для узнавания людей на близком расстоянии около 1.5-2 метров.

«На что влияет фокусное расстояние камеры видеонаблюдения?» — Яндекс Кью

Фокусное расстояние | Sony USA

Базовые знания → Фокусное расстояние

Фокусное расстояние — это расстояние от центра объектива до датчика изображения (фокальная плоскость), и каждый объектив имеет разное фокусное расстояние.
Фокусное расстояние важно, поскольку оно определяет диапазон сцены, которую вы можете захватить (угол обзора). Как показано на следующих фотографиях, чем короче фокусное расстояние, тем шире диапазон, который вы можете захватить, а чем больше фокусное расстояние, тем крупнее кажутся удаленные объекты.

Примечания: Соотношение между фокусным расстоянием и углом обзора зависит от камеры. Информация в этом Руководстве по съемке основана на камерах формата APS-C, если не указано иное.

11 мм

16 мм

23 мм

33 мм

57 мм

90 мм

200 мм

2 3 3

Как правило, линзы с фокусным расстоянием около 35 мм называются нормальными линзами , потому что они имеют угол зрения, близкий к полю зрения человека. Объективы с фокусным расстоянием меньше этого называются 9.0030 широкоугольные объективы , а объективы с большим фокусным расстоянием называются телеобъективами . Однако строгих стандартов для этих терминов не существует. Используйте разные объективы в зависимости от объектов или изображений, которые вы хотите снять.

Снято широкоугольным объективом
Фокусное расстояние: 11 мм Снято телеобъективом
Фокусное расстояние: 250 мм

Давайте проверим фокусное расстояние вашего объектива. Диапазон фокусных расстояний, доступный для объектива, напечатан на объективе. Например, фокусное расстояние от 55 мм до 200 мм доступно с объективом

SAL55200-2 на рисунке ниже.
Также на оправе объектива со стороны крепления (рядом с корпусом камеры) можно увидеть метку текущего установленного фокусного расстояния. На картинке ниже текущее фокусное расстояние равно 55 мм.

На этом снимке 55-200 слева — это диапазон доступных фокусных расстояний объектива. Белая линия справа указывает текущее установленное фокусное расстояние.

Линзы делятся на два типа: 9Объективы с переменным фокусным расстоянием 0030 , которые имеют переменное фокусное расстояние, и объективы с фиксированным фокусным расстоянием , которые имеют фиксированное фокусное расстояние.

Некоторые зум-объективы достаточно универсальны, чтобы сами по себе варьироваться от широкоугольного до телефото. Эти объективы не только полезны для повседневной съемки, но и особенно удобны для путешествий, когда вы хотите брать с собой как можно меньше багажа.

Фокусное расстояние: 20 мм Фокусное расстояние: 250 мм

С другой стороны, если вы используете объектив с фиксированным фокусным расстоянием, который не имеет функции масштабирования, вам придется двигаться, чтобы повлиять на композицию. Однако объективы с фиксированным фокусным расстоянием обычно быстрее и имеют более широкую апертуру. Они предлагают преимущества в выразительности с использованием расфокусированного фона и возможности использовать высокие скорости затвора в условиях низкой освещенности, уменьшая размытость изображения. Кроме того, они обладают превосходной производительностью рендеринга, поэтому вы можете наслаждаться превосходным качеством изображения, которое невозможно получить с помощью зум-объектива.

Эта фотография была сделана с помощью объектива с фиксированным фокусным расстоянием. При установке диафрагмы на маленькое число f фон в значительной степени расфокусируется. Макрообъективы
, которые позволяют снимать крупные планы, приближаясь к объекту, также являются объективами с фиксированным фокусным расстоянием. Хотя многие современные зум-объективы имеют функцию макросъемки с довольно коротким фокусным расстоянием, их производительность не может сравниться со специальным макрообъективом.

Объектив: SAL50F18 / Фокусное расстояние: 50 мм / F-число: 2,0

На этой фотографии запечатлены детали подсолнуха с помощью макрообъектива. С макрообъективом вы можете значительно приблизиться к объекту.

Объектив: SAL100M28 / Фокусное расстояние: 100 мм / F-число: 3,5

Наверх

Пожалуйста, примите файлы cookie Youtube, чтобы посмотреть это видео.

Перейдите к настройкам файлов cookie ниже и не забудьте включить файлы cookie Youtube в разделе «Функциональные возможности».

Объектив / Цифровая камера Базовые знания / СТИЛЬ ФОТО / Цифровые камеры

Расстояние от центра объектива до точки фокусировки изображения (= поверхность датчика изображения) называется фокусным расстоянием. Выражается в миллиметрах (мм). Объектив с коротким фокусным расстоянием является широкоугольным объективом, а объектив с большим фокусным расстоянием — телеобъективом.

Угол, указывающий ширину поля, включенного в фотографию, называется «углом зрения». Широкоугольный объектив имеет широкий угол обзора, а телеобъектив имеет узкий угол обзора.

Объективы классифицируются по фокусному расстоянию.

Что означает «преобразование формата 35 мм»?

Даже если фокусные расстояния объективов двух цифровых камер одинаковы, угол обзора может различаться в зависимости от размера датчика изображения, используемого в каждой из них. Чтобы упростить понимание угла зрения, фокусное расстояние часто выражается как «эквивалент __ мм», что означает, что оно было преобразовано в формат 35-мм пленочной камеры, который исторически был наиболее распространенным. Здесь, на этом сайте, мы также указываем фокусные расстояния, которые конвертируются в формат 35-мм пленочной камеры.

* Система камер со сменными блоками GXR включает блоки камер с объективом с фиксированным фокусным расстоянием и блоки камер с зум-объективом.

: Объектив с одним фиксированным фокусным расстоянием. В камерах серии GR DIGITAL используется объектив с фиксированным фокусным расстоянием.

: Объектив, фокусное расстояние которого можно непрерывно изменять, называется зум-объективом. В камерах серии CX используется зум-объектив.

Преобразовательный объектив прикрепляется к объективу, чтобы он мог делать фотографии с более широким углом или более сильным телеобъективом.

: Присоединение широкоугольного объектива 0,75x к объективу 28 мм дает угол обзора, эквивалентный сверхширокоугольному объективу 21 мм.

: Присоединение телеконвертора 1,88x к объективу 72 мм дает угол обзора, эквивалентный среднему телеобъективу 135 мм.

Ссылка на дополнительную информацию о конверсионных объективах Ricoh

https://www.ricoh.com/r_dc/option/lens/

: При использовании зум-объектива, когда вы включаете режим макросъемки и приближаетесь как можно ближе, сохраняя при этом объект в фокусе, минимальное расстояние до объекта и размер объекта в кадре будут различаться в зависимости от того, установлен ли объектив. в положении широкоугольного или телеобъектива. При широкоугольной настройке вы можете оказаться слишком близко, а при настройке телефото — слишком далеко, поэтому отрегулируйте фокусное расстояние, чтобы найти то, при котором проще всего делать нужные снимки.
