Аэрофотосъёмка | это… Что такое Аэрофотосъёмка?

        фотографирование местности с воздуха специальным Аэрофотоаппаратом, установленным на самолёте, вертолёте, дирижабле, искусственном спутнике Земли или ракете. Плоскость аэрофотоаппарата может занимать заданное горизонтальное (плановая А. наиболее распространена) или наклонное (перспективная А.) положения. В отдельных случаях фотографирование производится на цилиндрическую поверхность или вращающимся объективом (панорамная А.). Обычно А. выполняют одноооъективным аэрофотоаппаратом, но иногда для увеличения площади, фотографируемой на одном снимке, — многообъективным аэрофотоаппаратом, фотографирование производят одиночными аэроснимками, по определённому направлению (маршрутная А.) или по площади (площадная А.).

         При прокладывании маршрута часть участка местности, сфотографированного на одном снимке, должна фотографироваться и на другом (рис. 1). Отношение площади, сфотографированной на двух смежных снимках, к площади, изображенной на каждом отдельном снимке, выраженное в процентах, называется продольным перекрытием; его задают в соответствии с требованиями последующей фотограмметрической обработки (обычно продольное перекрытие 60%).

При А. значительного по ширине участка фотографирование площади производят серией параллельных маршрутов (рис. 2), имеющих между собой поперечное перекрытие (обычно 30%). При А. задают высоту полёта относительно местности, фокусное расстояние камеры аэрофотоаппарата, сезон и время, порядок прокладывания маршрутов.

         В каждый момент фотографирования центр проектирования и плоскость аэроснимка занимают произвольное положение, в виду подвижности основания. Величины, определяющие пространственное положение снимка относительно принятой системы координат, называются элементами внешнего ориентирования снимка — три линейные координаты центра проектирования Xs, Ys, Zs (рис. 3

) и три угла, определяющие поворот снимка вокруг трёх осей координат (на они отмечены). Для определения по аэроснимкам пространственных координат сфотографированных точек требуется сначала найти элементы внешнего ориентирования снимков, что связано с нахождением координат определённых геодезически некоторых точек, хорошо изобразившихся на снимках. Для установления в полёте элементов внешнего ориентирования А. применяют Статоскоп, фиксирующий по изменению давления воздуха изменение высоты полёта, Радиовысотомер, определяющий высоту фотографирования относительно местности (см. Аэрорадионивелирование), радиогеодезические станции, дающие возможность находить расстояния от самолёта до станций, расположенных на земной поверхности в точках, имеющих геодезические координаты; эти данные позволяют вычислить плановые координаты центра проектирования. Показания гировертикали дают возможность найти углы наклона снимка; их также можно определить обработкой снимков, на которых сфотографированы звёздное небо, положение Солнца или линия горизонта.

         Для повышения качества и точности аэроснимков при А. применяют аэрофотообъективы с высокой разрешающей способностью и малой дисторсией и аэроплёнку с очень малой деформацией. Падение освещённости по полю зрения должно быть наименьшим, затвор должен обеспечить очень короткие (до 1:1000 сек) выдержки, чтобы уменьшить нерезкость, аэроплёнка в момент фотографирования должна быть строго выравнена в плоскость. фотографируют на плёнки: черно-белую панхроматическую, черно-белую инфрахроматическую, цветную и спектро-зональную, на которой получается изображение с преобразованной передачей цветов, дающей возможность резче подчеркнуть различия объектов. О применении А. см. в ст. Аэрометоды.



         Лит.: Евсеев-Сидоров А. И., Зиман Я. Л., Аэрофотосъемка, М., 1956; Шершень А. И., Аэрофотосъемка, М., 1958; «Тр. Центрального научно-исследовательского института геодезии, аэросъемки и картографии», 1959, в. 129; Buchholtz A., Photogrammetrie, В., 1960.

         М. Д. Коншин.



        Рис. 1. Схема продольного перекрытия по съемочному маршруту.



        Рис. 2. Схема покрытия площади при аэрофотосъемке.



        Рис. 3. Элементы внешнего ориентирования снимка.

Топосъемка — АЭРОФОТОСЪЕМКА МЕСТНОСТИ

14. 01.2018

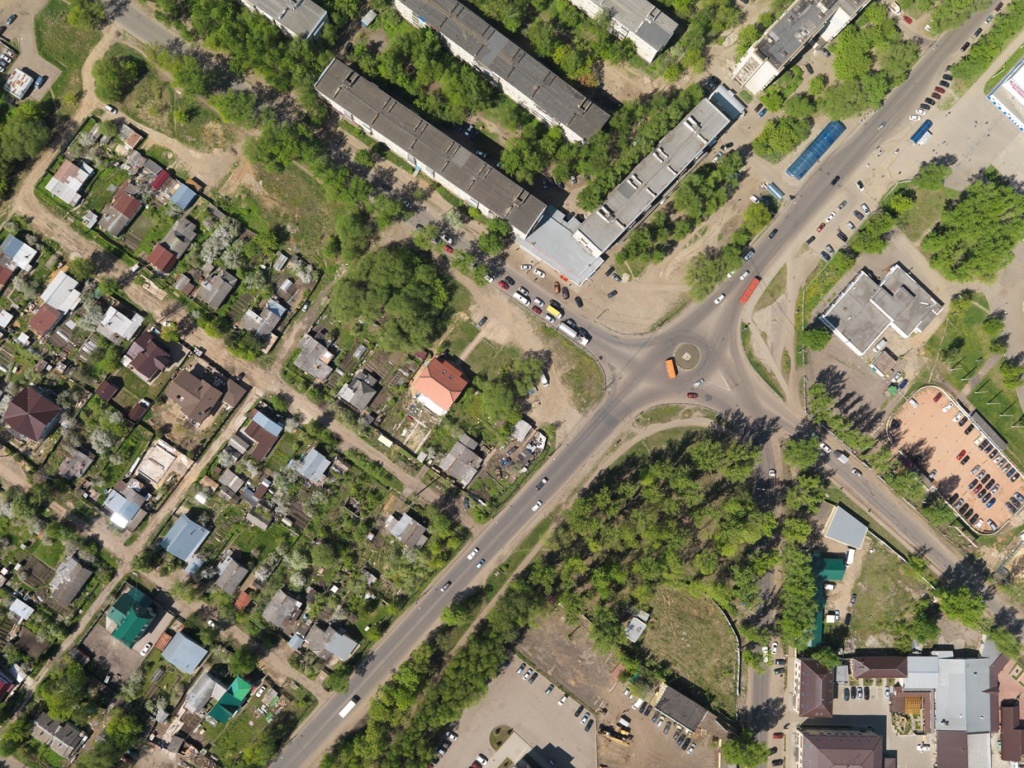

Плановая аэрофотосъемка

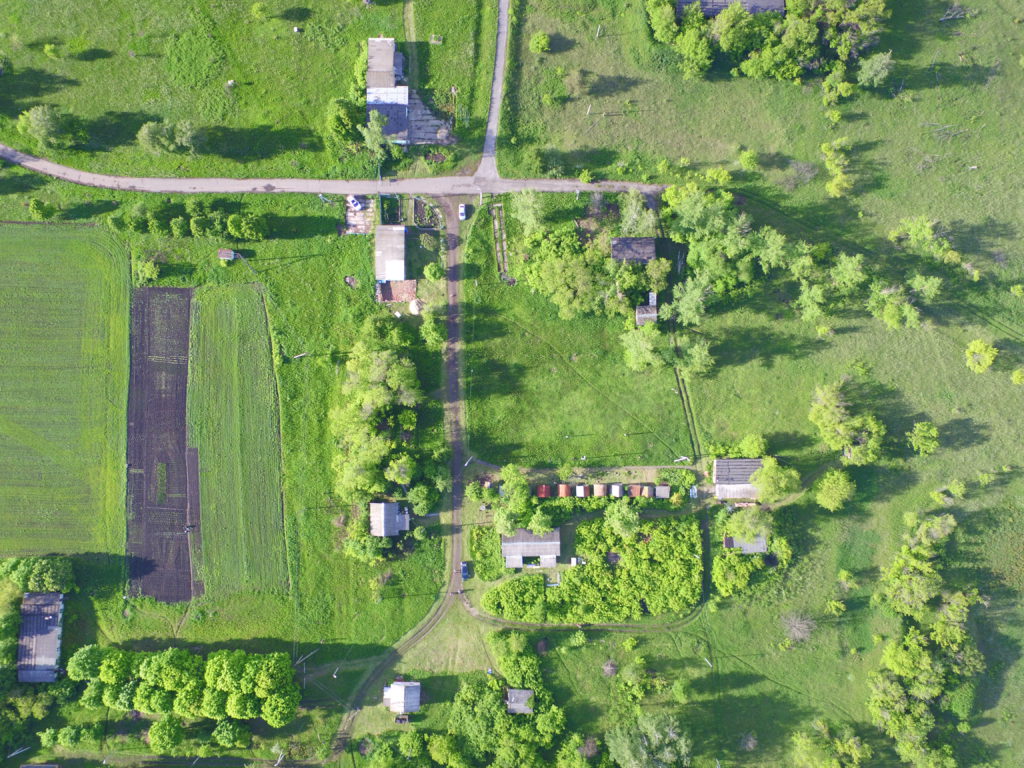

Съемка в надир (камера вертикально вниз) осуществляеться пролет по маршруту, а потом сшивка в единый план

— Реклама

— Мониторинг



Аэрофотосъемка топографическая

отличается более серьезной подготовкой,  обработкой, стоимостью оборудования и как следствие конечная стоимость увеличиваеться примерно вдвое , камера должна быть откалиброванна, кроме самой плановой аэрофотосъемки, на земле должна быть создана GPS опора, например c помощью ГНСС приемников Stonex, с точками на которых ивестны координаты с высокой точностью, для последующей геометрической коррекции в фотограмметрических пакетах, таких как Photomod и PhotoScan.

— Строительство

— Кадастр



Этап обработки аэрозалетов в фотограмметрическом пакете — Фотоскан

 Видеоотчет по работе аппарата на данном виде работ



Место Время Оборудование

http://maps.yandex.ru/-/CVb6aXKO  24.07.13 Сanon 600D   Canon 17-40is L Октокопетр “Дредноут”



Аэросъемкаподробной деталлизации с высоким разрешением является  доступным предложением, в отличие от космосъемки того же качества, особенно если речь идёт о съемке малых площадей. Мобильность летательных аппаратов для аэрофотосъемки позволяет выполнить перечень услуг по аэросъемке в самых труднодоступных местах, для самого широкого круга клиентов, от частных лиц, до девелоперов, строительных и изыскательских организаций.

Предлагаемые нами аэроснимки:



• Фотопланы в масштабе от 1:500до 1:30000 при этом высота полёта варьируется от 100метров до 3 км;

• Качество аэроснимков с высоты птичьего полёта позволяет выводить на печать плакаты размером до 10 метров;

• Данные построения высотного профиля с шагом до 0,01 м.



Плановый вид съемки с воздуха наиболее популярен при заказе у нас, т.к:

•  Наше оборудование позволяет снимать площади от нескольких ГА досотни кв.км;

•  Отличная детализация фотопланов вплоть до сантиметра;

•  Качество нашей плановой съемки превосходит качество доступное для гражданского пользования от Maps.Yandex и Maps. Google.

• Возможность съемки в труднодоступных местах и при экстримальных температурах



Аэрофотосъемка местности занимает особую нишу в обследовании территории, проектировании, рекламе, что связано с оперативностью (срок выполнения может составлять один день) и доступностью, как для физических, так и юридических лиц. А это неоспоримое преимущество при аэрофотосъёмке земельного участка, коттеджа или коттеджного/дачного поселка, жилых комплексов и территории строительной площадки, ЛЭП и магистральных трубопроводов, нефте- и газопроводов, авто и железных дорог. Высокая точность и разрешающая характеристика фотоснимков и ортофотопланов связана с малой высотой проведения работ – от 100 до 3500 метров, где на плановой съемке разрешение может составлять до 3 см на пиксель при масштабе 1:500.

Стоит отметить, что использование вертикальной аэрофотосъемки наиболее востребованно в сельском хозяйстве, лесоустройстве, мониторинге прибрежных зон и конечно же в освоении новых земель и строительстве, т. к. за счёт оперативности выполнения  вы получаете фотоплан нужной территории практически в режиме реального времени, что в вашем случае может сэкономить как время, так и финансовые инвестиции.

Обращаем ваше внимание, что перед заказом у нас плановой аэрофотосъемки желательно:

• При заказе вертикальной аэросъемки сообщайте, пожалуйста, расположение объекта, его площадь, желательно указывать ссылку из Maps Google или Maps Yandex.


Данная информаци позволит назвать вам более точно стоимость аэрофотосъемки местности, более точные сроки и зачастую снизить цену, т.к. мы оперативно сможем сказать вам, есть ли в округе закрытые и опасные зоны, которые, к сожалению, иногда увеличивают стоимость работ в несколько раз, либо выполнение аэрофотоснимков в которых невозможна.

Качество и размеры конечных аэрофотоснимков позволяют выводить их на широкоформатную печать размером до 9 метров.

Фотопланы в галерее наших работ уменьшены в несколько раз и соответственно ухудшено качество, т. к. изначальные аэрофотоснимки очень большие.

Вертикальную съемку принято делить на насколько вариантов:

• Линейная аэрофотосъемка (маршрутная) — это множество вертикальных аэрофотоснимков, выполненных по заданному маршруту с продольным перекрытием соседних снимков не менее 40%, что позволяет избежать боковых смещений. Широко используется для аэромониторинга узких и протяженных объектов, в строительстве дорог, линий электропередач, наземных трубопроводов, железных дорог.

• Площадная аэрофотосъемка — это множество объединенных маршрутных плановых или вертикальных аэрофотоснимков местности, выполненных с высоты не менее 400 метров. Данный вид аэрофото наиболее употребим для построения вертикальных фотопланов больших территорий, с возможностью дальнейшей обработки и совмещения их с топографической съемкой и перевод в ортофотопланы. Снимаемые маршруты чаще всего параллельны и расстояние между ними зависит от масштаба аэрофотосъемки с обязательным перекрытием соседних аэрофото около 40-50 % для исключения боковых искажений.

• Кадровая плановая съемка — вертикальная съемка точечных объектов. Обычно применяется в съемке фотопланов объектов малой площади.

Фотоаппараты для аэрофотосъемки и программы обработки ДЗЗ
Плановая или вертикальная аэрофотосъемка проводится с использованием специализированного фотоаппарата, сочетающего в себе высококачественную оптику с пониженной дисторсией и астигматизмом, а также полноформатную матрицу. Кроме того аэрофотосъемочная установка это комплекс, состоящий из аэрофотоаппарата, электроники регистрации и гиростабилизированной платформы, устраняющей угловые отклонения и ветровой снос.

Видовая или перспективная аэросъемка, а также художественная проводится на общедоступные и известные фотоаппараты Canon, Nikon и Sony.

Обработка аэрофотоснимков проводится с привлечением специальных компьютерных ГИС-комплексов LPS и PHOTOMOD, а редактирование и внесение цветовых корректировок с помощью Photoshop. Программы имеют автоматизированные модули для корректировки перспективы, дисторсии и накладывании маски на «ненужные» объекты, сшивки смонтированной «ортомозаики» в единое изображение, совмещение их с уже существующими картографическими материалами, например GoogleEarth.

возврат к списку

Аэрофотосъемка | Британика

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история

• Этот день в истории
• Викторины
• Подкасты
• Словарь
• Биографии
• Резюме
• Популярные вопросы
• Обзор недели
• Инфографика
• Демистификация
• Списки
• #WTFact
• Товарищи
• Галереи изображений
• Прожектор
• Форум
• Один хороший факт

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история

• Britannica объясняет
  В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы.
• Britannica Classics
  Посмотрите эти ретро-видео из архивов Encyclopedia Britannica.
• Demystified Videos
  В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы.
• #WTFact Видео
  В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти.
• На этот раз в истории
  В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории.

• Студенческий портал
  Britannica — лучший ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д.
• Портал COVID-19
  Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня.
• 100 женщин
  Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю.
• Britannica Beyond
  Мы создали новое место, где вопросы находятся в центре обучения. Вперед, продолжать. Просить. Мы не будем возражать.
• Спасение Земли
  Британника представляет список дел Земли на 21 век. Узнайте об основных экологических проблемах, стоящих перед нашей планетой, и о том, что с ними можно сделать!
• SpaceNext50
  Britannica представляет SpaceNext50. От полёта на Луну до управления космосом — мы исследуем широкий спектр тем, которые подпитывают наше любопытство к космосу!

Содержание

• Введение

Краткие факты

• Связанный контент

Аэрофотосъемка

Введение

Аэрофотосъемка является одной из самых ранних форм дистанционного зондирования и до сих пор остается одним из наиболее широко используемых и экономичных методов дистанционного зондирования. До разработки мультиспектральных датчиков и компьютеров люди использовали традиционную фотографию для получения аэрофотоснимков. С момента своего создания аэрофотосъемка прошла путь от воздушных шаров и воздушных змеев до самолетов, спутников, а теперь и беспилотных авиационных систем (БАС). В то время как качество, разрешение и платформы развивались, аэрофотосъемка по-прежнему остается краеугольным камнем дистанционного зондирования и становится дешевле и доступнее, чем когда-либо. Аэрофотосъемка полезна как для регионального анализа, так и для оценки конкретных участков. Это также может обеспечить историческую перспективу, которая позволяет нам просматривать изменения в ландшафтах с течением времени.

Как мы узнали ранее в этом курсе, первые аэрофотоснимки были сделаны с воздушных шаров, воздушных змеев и даже голубей. Аэрофотосъемка быстро расширилась с развитием аэронавтики. Военный потенциал аэрофотосъемки был очевиден, и аэрофотосъемка широко использовалась в Первую и Вторую мировые войны. Первые невоенные программы аэрофотосъемки были разработаны в 1930-х годах в рамках Закона о регулировании сельского хозяйства. В Соединенных Штатах Министерство сельского хозяйства США (USDA) занимается приобретением, использованием и распространением аэрофотоснимков уже более 65 лет. Аэрофотосъемка имеет множество применений и используется картографами, инженерами и учеными для анализа всего, от расширения городов до последствий изменения климата.

История в США

В США Министерство сельского хозяйства США (USDA) уже более 65 лет занимается сбором, использованием и распространением аэрофотоснимков. Самая ранняя аэрофотосъемка сделана в 1937 году Геологической службой США и Агентством по безопасности ферм. Позже были созданы Национальная программа аэрофотосъемки (NAPP) и Национальная программа цифрового ортофотосъемки (NDOP), чтобы сделать больше снимков сельскохозяйственных угодий в национальном масштабе и обеспечить постоянное освещение.

Национальная высокогорная программа

Национальная высокогорная программа (NHAP) представляла собой межведомственную федеральную инициативу, координируемую Геологической службой США и действовавшую с 1980 по 1989 год. Целью программы было предоставление безоблачных аэрофотоснимков всех 48 нижних штатов. Изображения были получены на высоте 40 000 футов. Коллекция NHAP включает черно-белые аэрофотоснимки в масштабе 1:80 000 и цветные инфракрасные аэрофотоснимки в масштабе 1:58 000. Узнайте больше о NHAP.

Национальная программа аэрофотосъемки

Национальная программа аэрофотосъемки (NAPP) началась в 1987 году в качестве замены NHAP с целью получения полного единого фотообзора 48 совпадающих штатов за период от 5 до 7 лет. Фотографии NAPP включают черно-белые и цветные инфракрасные изображения, и все изображения имеют масштаб 1:40 000 (1 дюйм равен примерно 0,6 мили). Узнайте больше о NAAP.

Национальная программа сельскохозяйственных изображений

Начиная с 2003 г. Национальная программа сельскохозяйственных изображений (NAIP) и получение аэрофотоснимков в период вегетации сельскохозяйственных культур в континентальной части США. Основная цель программы NAIP — сделать цифровую ортофотографию доступной для государственных учреждений и общественности в течение года после получения. . Изображения NAIP имеют разрешение на расстоянии 1 метра от образца земли (GSD). Узнайте больше о НАИП.

Типы аэрофотосъемки

Угол фотосъемки

Аэрофотосъемка может выполняться в вертикальном положении, с низким или высоким углом наклона. Большинство аэрофотоснимков, которые мы используем в дистанционном зондировании, — это вертикальные фотографии.

Verticle

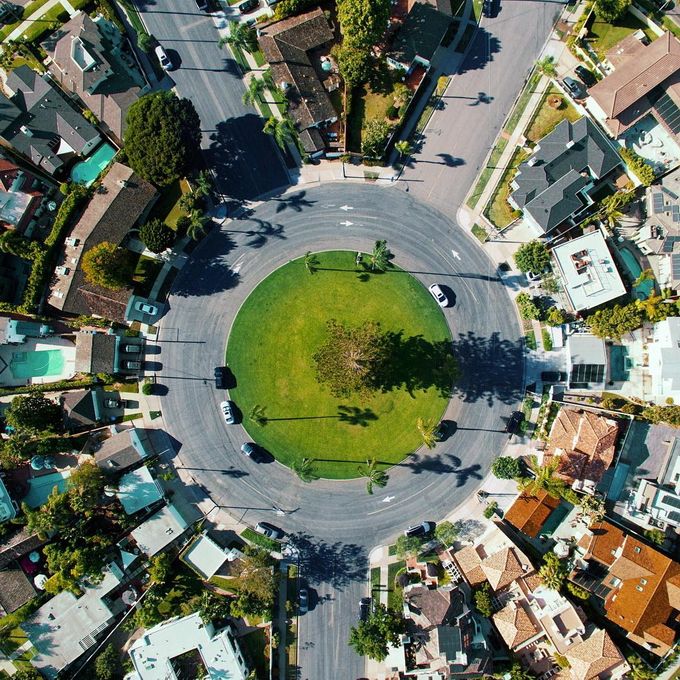

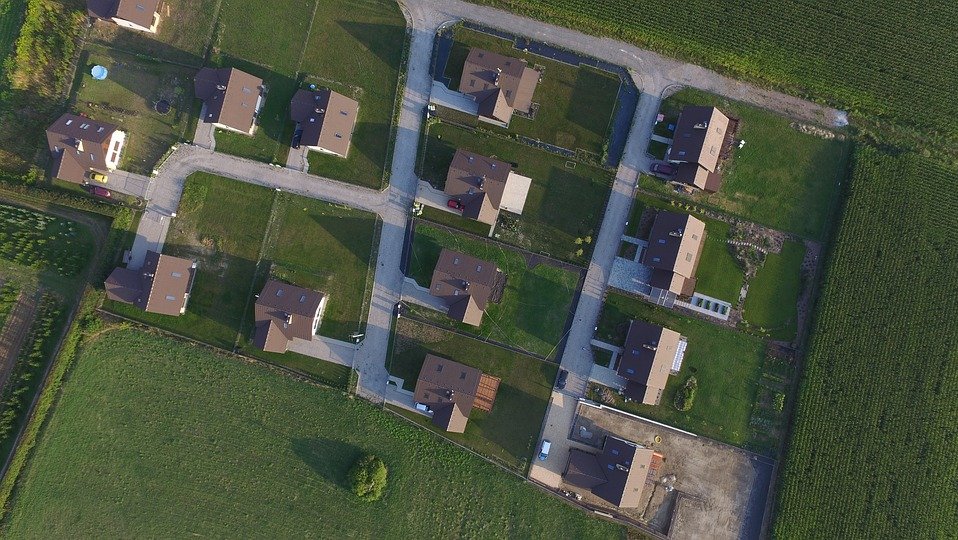

Вертикальные фотографии делаются глядя прямо вниз. Вертикальный (или почти) угол к поверхности земли, т. е. камера направлена ​​прямо вниз. Вертикальные фотографии часто используются в картографии и фотограмметрии.

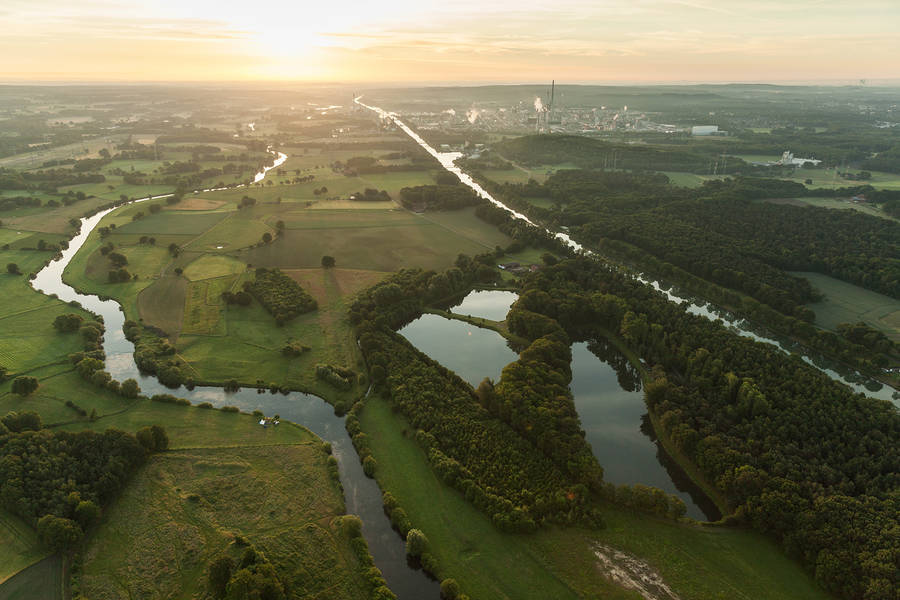

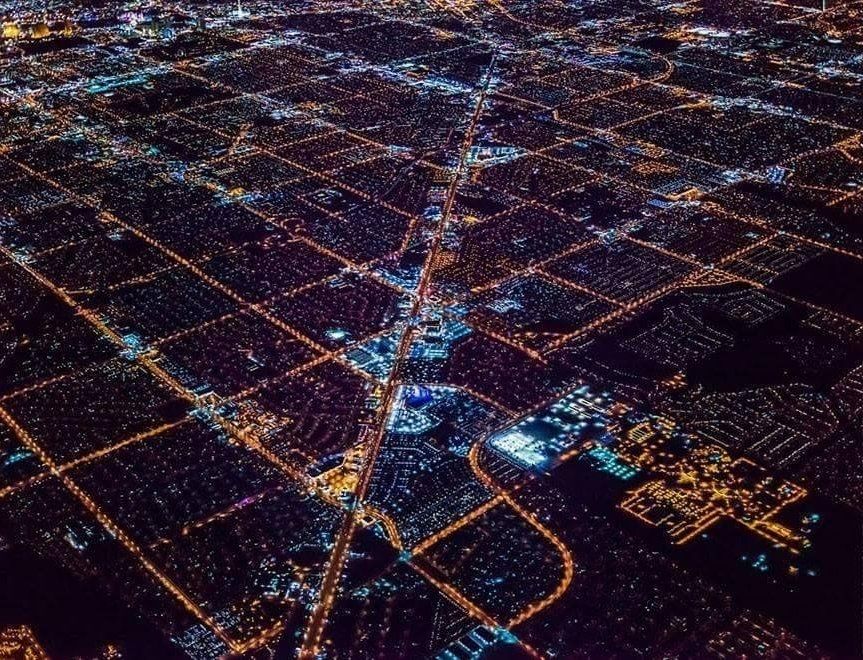

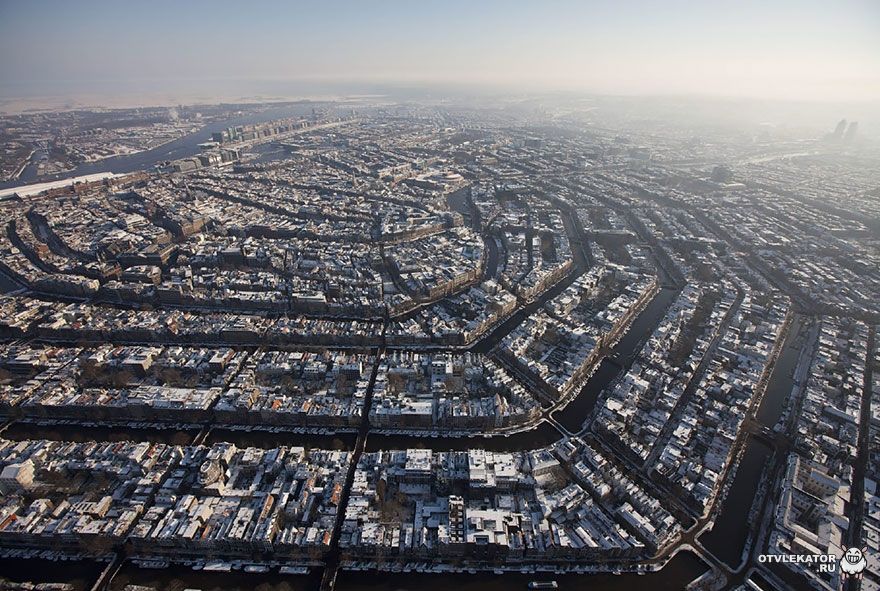

Наклонная

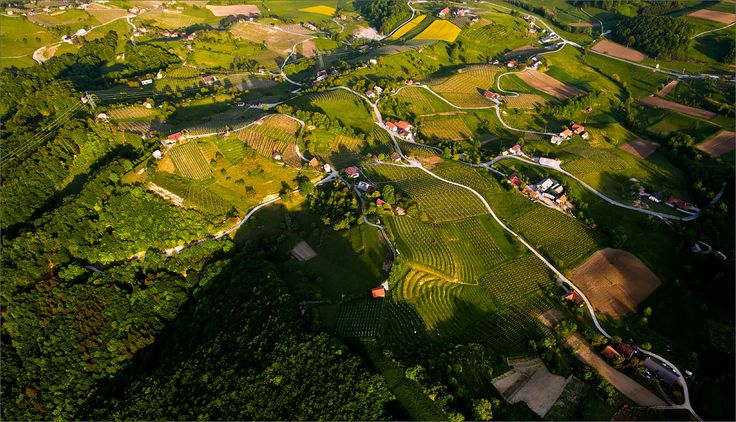

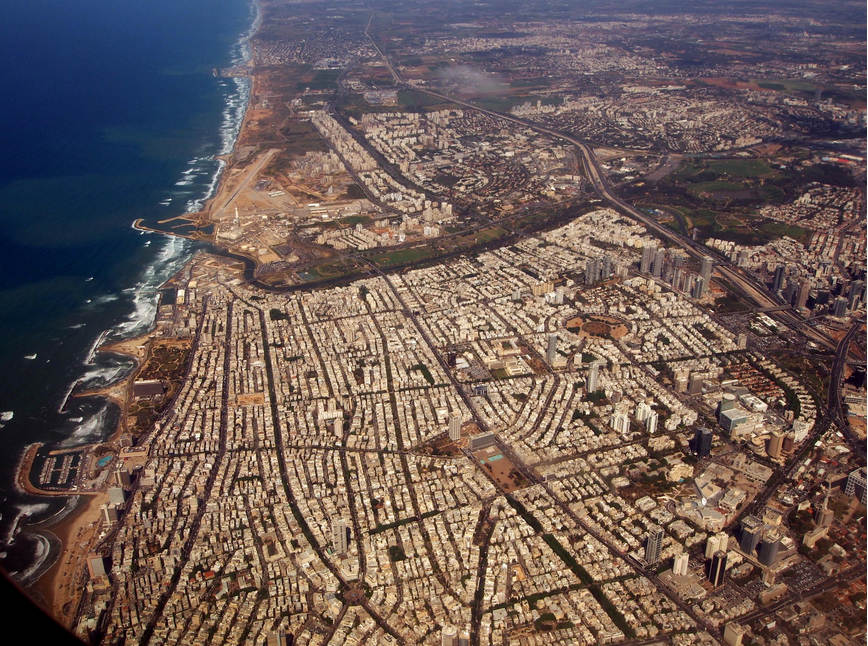

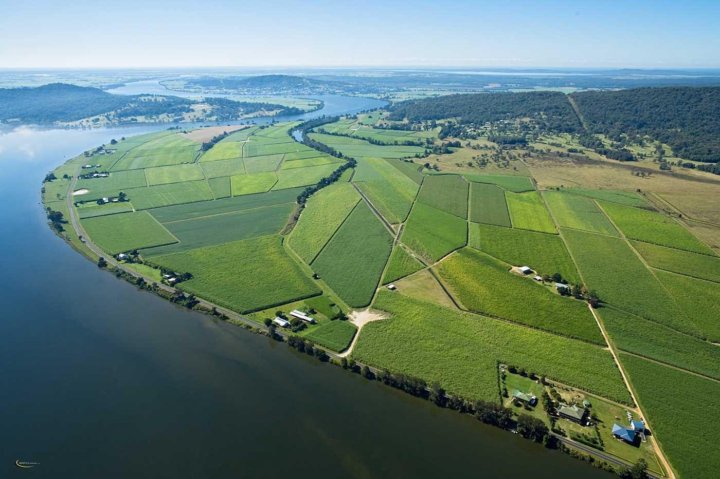

Любые аэрофотоснимки, сделанные под углом, известны как наклонные фотографии. Существует два типа перспективных фотографий:

• Вертикальные — Показывает поверхность, горизонт и часть неба.
• Малонаклонный — Показывает только поверхность, горизонт не показывает.

Пленочная или цифровая

Ранняя аэрофотосъемка была основана на пленке и оставалась доминирующим средством на протяжении 20-го века до появления цифровых камер. Есть несколько различных типов пленки, обычно используемых в аэрофотосъемке.

Типы пленок

Черно-белая пленка

• Черно-белая панхроматическая (Ч/Б) пленка в основном состоит из черно-белого негативного материала с диапазоном чувствительности, сравнимым с диапазоном чувствительности человеческого глаза. Он имеет хороший контраст и разрешение с низкой зернистостью и широким диапазоном экспозиции.
• Черно-белая инфракрасная (BIR) пленка, за некоторыми исключениями, чувствительна к спектральному диапазону от 0,4 микрометра до 0,9 микрометра. Иногда ее называют пленкой ближнего инфракрасного диапазона, потому что она использует только узкую часть всего инфракрасного спектра (от 0,7 микрометра до 0,9 микрометра).

Цветная пленка

• Пленка естественного цвета (также называемая обычным или нормальным цветом) содержит три эмульсионных слоя, чувствительных к синему, зеленому и красному (трем основным цветам видимого спектра). Эта пленка воспроизводит цвета, видимые человеческому глазу.
Пленка
• CIR (цветная инфракрасная), первоначально называвшаяся пленкой для обнаружения камуфляжа, отличается от обычной цветной пленки тем, что ее эмульсионные слои чувствительны к зеленому, красному и ближнему инфракрасному излучению (от 0,5 микрометра до 0,9 микрометра). Используемая с желтым фильтром для поглощения синего света, эта пленка обеспечивает четкое изображение и проникает сквозь дымку на больших высотах. Цветная инфракрасная пленка также называется пленкой с искусственным цветом.

Цифровой

Цифровая фотография использует датчик CCD (устройство с зарядовой связью) или CMOS (дополнительный металл-оксид-полупроводник) для захвата изображения, в отличие от экспонирования на фотопленке. Оба датчика улавливают свет и преобразуют его в электронные сигналы. Захваченное изображение затем оцифровывается и сохраняется в виде компьютерного файла, готового для цифровой обработки. Цифровая фотография заменила традиционную пленочную фотографию во многих приложениях, например, изображения NAIP, собранные Министерством сельского хозяйства США, теперь полностью собираются с помощью цифровых датчиков 9. 0128

Информация об аэрофотоснимках

Часто значительный объем информации содержится на самом аэрофотоснимке. Это может включать:

• Дата
• Название миссии и детали
• Номер ролика и рамы
• Реперные знаки
• Высота

Нажмите на аэрофото справа, чтобы увеличить изображение

Определение масштаба

Масштаб аэрофотоснимка зависит от конкретных характеристик камеры (фокусное расстояние) и высоты полета, на которой было снято изображение. Существует несколько методов расчета масштаба аэрофотоснимка. Какой метод вы используете, зависит от того, какая информация уже известна.

Фокусное расстояние и поле зрения

Масштаб фотографии определяется фокусным расстоянием камеры и высотой полета над землей. Фокусное расстояние — это расстояние от середины объектива камеры до фокальной плоскости. Фокусное расстояние точно измеряется при калибровке камеры и обычно выражается в миллиметрах (мм). Фокусное расстояние линзы определяет увеличение и угол светового луча. Чем больше фокусное расстояние, тем больше увеличение изображения. Объективы с коротким фокусным расстоянием покрывают большие площади. Область, захваченная камерой, известна как поле зрения (FOV), которое обычно выражается в градусах. Поле зрения зависит от фокусного расстояния объектива и размера (иногда называемого форматом) цифровых датчиков.

Более короткие фокусные расстояния обеспечивают более широкое поле зрения, а более длинные фокусные расстояния имеют меньшее поле зрения. Следовательно, объектив камеры с большим фокусным расстоянием будет создавать изображение с меньшей площадью по сравнению с объективом с более коротким фокусным расстоянием.

Масштаб фотографии равен отношению фокусного расстояния камеры к высоте фотографируемого самолета над уровнем земли (AGL). Если известны фокусное расстояние и высота полета над поверхностью, масштаб можно рассчитать по следующей формуле:



Высота полета над уровнем земли (AGL) относительно среднего уровня моря (MSL)

Во всех масштабных расчетах важно знать высоту полета над поверхностью или над уровнем земли (AGL). Иногда указывается высота над уровнем моря или MSL, и вам может понадобиться оценить среднюю высоту полета над землей. Например, GSP на беспилотном летательном аппарате (БПЛА) может регистрировать высоту или высоту над уровнем моря, а не над уровнем земли (AGL). Чтобы оценить AGL, вам нужно будет определить среднюю высоту местности и вычесть ее из высоты над уровнем моря. Это даст вам среднюю высоту полета над землей.

Пример: Камера с фокусным расстоянием 152 мм делает аэрофотоснимок с высоты полета 2280 м над уровнем земли. Каков масштаб фотографии?

Объект известного размера

Масштаб аэрофотоснимка также можно определить, если на изображении появляется объект известного размера на местности. Один из методов состоит в том, чтобы найти объект известного размера (например, футбольное поле или стандартное поле для проведения мероприятий) в фото для расчета масштаба. Масштаб можно определить, измерив расстояние или длину объекта на фотографии и сравнив его с реальным или наземным расстоянием.

Пример: Вы измеряете прямую длину гусеницы, чтобы она составляла 2,5 мм, и вы знаете, что реальное расстояние до земли составляет 100 метров. Каков масштаб фотографии?

Расстояние выборки земли в цифровых фотографиях

Расстояние выборки земли (GSD) определяет размер каждого пикселя на земле. Это линейное измерение представляет ширину пикселя на земле и обычно выражается в метрах. Фактически это масштаб цифрового изображения. Размер датчика, фокусное расстояние объектива и высота полета над поверхностью определяют GSD изображения.

Как и в случае с пленочной камерой, расстояние до поверхности земли или размер пикселя земли связаны с высотой полета над землей, объективом камеры (фокусным расстоянием) и характеристиками датчика.

Для определения GSD необходимо знать высоту полета над землей (не над уровнем моря), а также размер сенсора цифровой камеры и фокусное расстояние объектива. Обычно эту информацию можно получить у производителя камеры.

Фокусное расстояние цифровых камер

Фокусное расстояние цифровых камер аналогично фокусному расстоянию аналоговых пленочных камер. Фокусное расстояние обычно выражается в миллиметрах (мм). Для цифровых камер может быть указано эквивалентное фокусное расстояние 35 мм и реальное фокусное расстояние. При определении GSD или других расчетах вы захотите использовать реальное фокусное расстояние.

Размеры датчика цифровой камеры и количество пикселей

Цифровые камеры используют ПЗС (устройство с зарядовой связью) или КМОП (комплементарный металл-оксид-полупроводник) для улавливания света и преобразования его в электронные данные. Датчик камеры представляет собой прямоугольную сетку, содержащую миллионы крошечных квадратных пикселей. Каждый из этих пикселей определяет и записывает количество полученного света. Датчики определяются их физическим размером (площадью поверхности для захвата световой информации), размером пикселей и количеством пикселей в датчике. Физический размер датчика может быть выражен в дюймах или сантиметрах. Размер или ширина каждого отдельного пикселя обычно выражаются в микрометрах, поскольку каждый пиксель на сенсоре чрезвычайно мал. Размеры пикселей датчиков различаются в зависимости от камеры, но обычно составляют 1-2 микрометра. Количество пикселей, которое имеет датчик, иногда называют разрешением камеры. Например, камера может иметь сенсор размером 3000 x 2000 пикселей. Это означает, что прямоугольная сетка датчика состоит из 3000 пикселей в ширину и 2000 пикселей в высоту, что в сумме составляет 6 миллионов пикселей или 6 мегапикселей.

Расчет расстояния и площади

Расстояние и длина

Если известен масштаб аэрофотоснимка, можно легко рассчитать расстояния, длины и площади объектов. Вы просто измеряете расстояние на фотографии (фото расстояние) и умножаете расстояние на масштабный коэффициент. Помните, что масштаб всегда равен отношению расстояния фотографии к расстоянию до земли.

Пример: Масштаб аэрофотоснимка 1:15 000. На фотографии вы измеряете длину моста как 0,25 дюйма, какова длина моста в футах в реальной жизни?

Площадь

Важно помнить, что площадь измеряется в квадратных единицах. Чтобы определить прямоугольную площадь, нужно умножить длину на ширину, поэтому, если вы измеряете оба и конвертируете эти расстояния, помните, что если вы перемножаете их вместе, полученные единицы возводятся в квадрат. Например, если площадь 100 м на 500 м, это 50 000 квадратных метров. Теперь, если вы хотите изменить это число на квадратные футы, вы не будете умножать на 3,28 (в метре 3,28 фута), вы должны умножить на 10,76 (3,28 x 3,28).

Пример: Аэрофотоснимок имеет масштаб 1:10 000. На фото длина поля измерена как 10 мм, а ширина 7 мм. Насколько велико (в гектарах) поле в реальной жизни? Обратите внимание, что 10 000 квадратных метров = 1 га.

Расчет высоты объектов

Как и в случае расчета масштаба, существует несколько методов определения высоты высоких объектов (например, деревьев или зданий) на аэрофотоснимках. При съемке одиночных аэрофотоснимков используются два основных метода: метод рельефа/радиального смещения и теневые методы.

Метод рельефа/радиального смещения

Величина смещения изображения между верхом и низом объекта называется смещением рельефа и зависит от высоты объекта и расстояния объекта от главного точка. Этот метод можно использовать только в том случае, если измеряемый объект находится достаточно далеко от главной точки для измерения смещения, а на фотографии видны верхняя и нижняя части объекта.
