Фотоэкспонометр, экспонометр (лат. expono) — фотометрическое устройство для инструментального измерения яркости или освещённости снимаемых объектов при вычислении корректной фотографической экспозиции. Большинство экспонометров позволяют определить как экспозиционное число, так и оба экспозиционных параметра, а также контраст снимаемой сцены, немаловажный в профессиональной киносъёмке. До конца 1950-х годов чаще всего использовалось название экспози́метр. Все экспонометры, предназначенные для измерения экспозиции в плёночной фотографии и кинематографе, пригодны для измерения экспозиции в цифровой фотографии, поскольку условные значения светочувствительности цифровых фотоаппаратов выбраны в соответствии с сенситометрическими параметрами желатиносеребряных светочувствительных материалов.

В современных камерах экспонометр составляет основу экспозиционной автоматики, устанавливающей экспопараметры без участия человека. В телевизионных и видеокамерах экспозиционные параметры регулируются на основе оценки постоянной составляющей видеосигнала, а цепи, измеряющие её, выполняют функцию экспонометра.

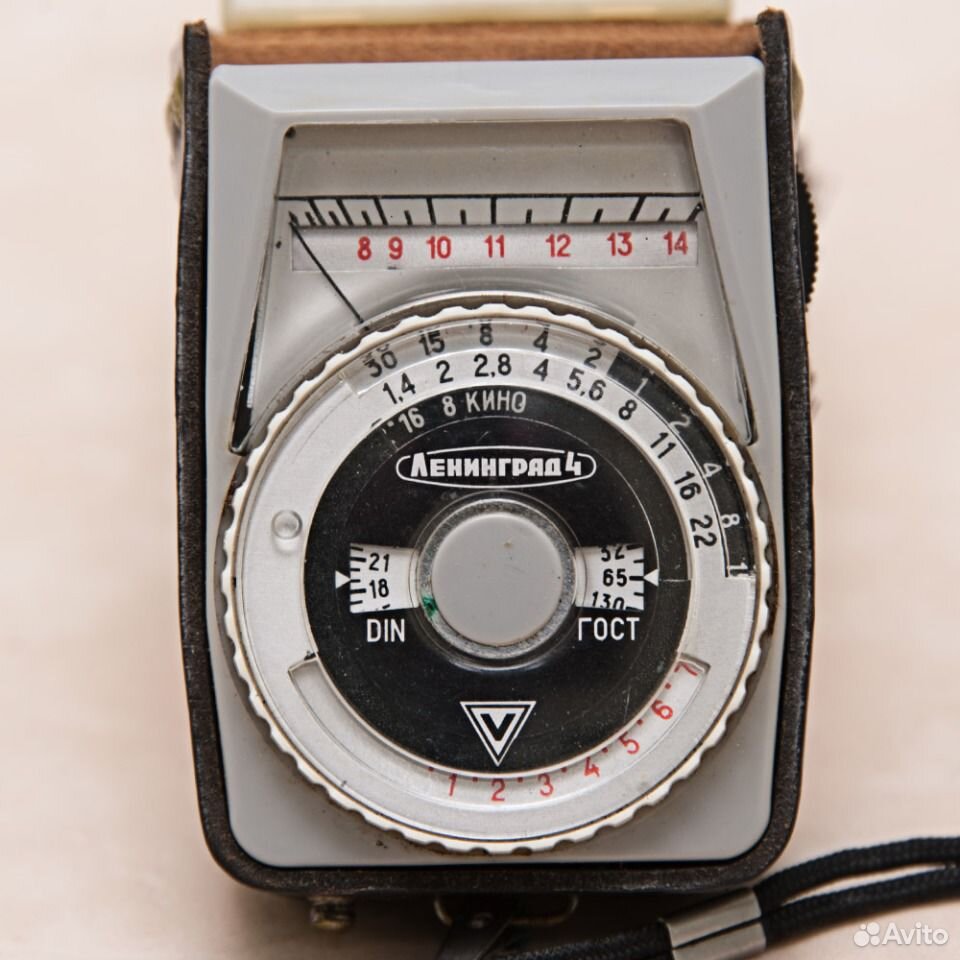

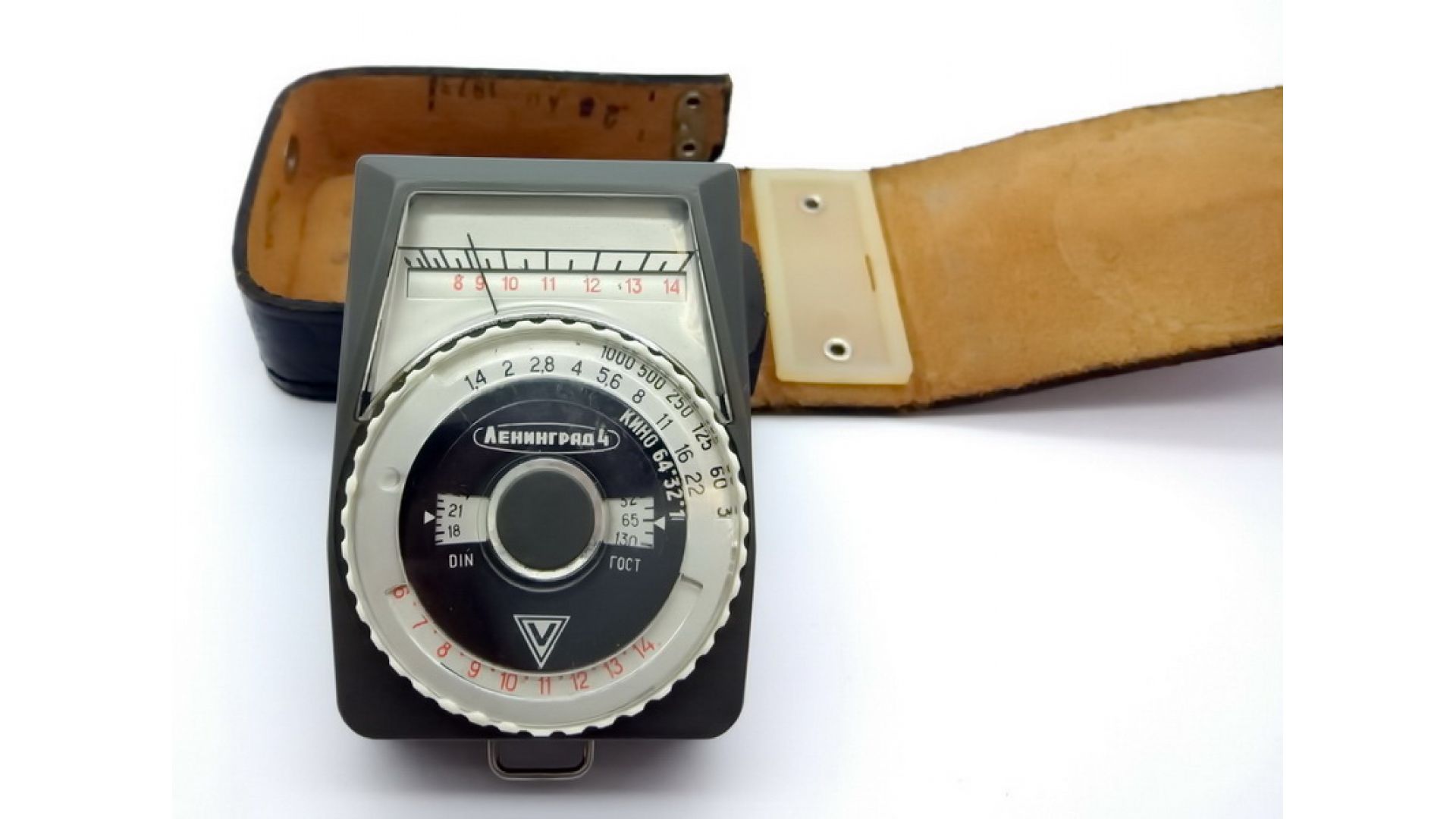

Фотоэлектрический селеновый экспонометр «Ленинград-4» (СССР, 1968)

В первые десятилетия после изобретения фотографии правильная экспозиция определялась на основании опыта фотографов или тестовой съёмки. Отсутствие каких-либо понятий о сенситометрии не позволяло количественно измерять зависимость почернения дагеротипных пластин от интенсивности освещения. Кроме того, непрерывное совершенствование процесса и рост светочувствительности препятствовали созданию каких-либо общепринятых инструкций. Однако уже в те годы осуществлялись попытки измерения фотохимического действия света. Первый сенситометрический прибор для дагеротипии создан в 1843 году Левандовским.

Появление более предсказуемого мокрого коллодионного фотопроцесса дало возможность составить правила экспонирования и сконструировать первые табличные экспонометры. Они представляли из себя таблицу, в которой описаны условия съёмки и соответствующие им параметры. Дело усложнялось отсутствием каких-либо стандартов светочувствительности из-за необходимости самостоятельного изготовления светочувствительного слоя фотопластинок фотографами. Таблицы предназначались для коллодионных пластин, сенсибилизированных определённым образом, и не были универсальными.

Распространение сухих желатиносеребряных фотопластинок промышленного изготовления совпало по времени с развитием сенситометрии, начавшей изучать и количественно описывать светочувствительность фотоматериалов. Это позволило создать универсальные таблицы, пригодные для любых фотопластинок, светочувствительность которых известна. Постепенно получили популярность табличные калькуляторы с поворотными шкалами, облегчающие вычисление параметров съёмки.

Такие устройства назывались «автоматическими таблицами» или «автофотометрами». Ещё одно название таких поворотных таблиц — «позиграф».

Табличный автофотометр

Первые фотометры

Первыми устройствами для инструментального измерения экспозиции стали актинографы, основанные на оценке потемнения фотобумаги с «дневным проявлением» по мере её засветке. Такие фотобумаги (альбуминовые, целлоидиновые и аристотипные) до начала XX века повсеместно использовались для фотопечати, и проявлялись под действием экспонирующего солнечного света. В прибор заряжался диск такой бумаги, и по времени, в течение которого он приобретал тон, сходный с соседним эталонным полем, вычислялась правильная экспозиция. Большинство актинографов тех лет выглядели, как карманные часы с круглым отверстием в центре. Наиболее известным устройством этого класса был актинограф или «экспометр» Ваткинса, получивший распространение на Западе. В Российской империи более популярным был «позиметр» Винна.

Однако, фотобумага требовала длительного экспонирования в течение 20—30 минут, замедляя приготовления к съёмке. Более оперативное измерение обеспечивали приборы, основанные на визуальной оценке яркости объектов съёмки через оптический клин с переменной прозрачностью. Такие устройства, получившие название оптических фотометров, требовали определения наиболее плотного участка синего или серого светофильтра, за которым глаз ещё различает объект съёмки. Основной недостаток этого типа приборов — субъективность получаемых результатов, поскольку чувствительность глаза зависит от общей окружающей освещённости.

Более совершенным способом оказалось сравнение яркости объекта съёмки с калиброванным источником света, например лампой накаливания. Яркость лампы уравнивалась с яркостью объекта подбором плотности клинового нейтрального светофильтра, установленного в специальной подвижной оправе, которая сопрягалась с соответствующей шкалой. Точность такого измерения выше, поскольку нижняя граница видимости более субъективна, чем сравнение достаточно большой яркости. Необходимость источника питания для лампы исключала возможность использования этого метода при натурных съёмках. Он нашёл применение в фотостудиях и позднее использовался в некоторых типах компактных экспонометров, например «SEI Photometer». Принцип уравнивания яркости эталонной лампы использован в сквозном визире некоторых модификаций киносъёмочного аппарата «Arriflex 35-II».

Фотоэлектрические экспонометры

Точность измерения, не зависящую от субъективных факторов, удалось получить только с появлением фотоэлектрических экспонометров. Их действие основано на измерении величины электродвижущей силы, получаемой в результате фотоэлектрического эффекта. В современных фотографии и кинематографе используются только фотоэлектрические экспонометры. Первые приборы этого типа предназначались для киносъёмки и были созданы в начале 1930-х годов. Самым первым экспонометром считается «Электрофот» (англ. Electrophot DH), созданный в 1928 году американской компанией Rhamstine. В качестве светочувствительного сенсора в приборе использовался один из первых фоторезисторов, так называемый «элемент Грипенберга».

Один из первых фотоэлектрических экспонометров Weston 650

Необходимость использования громоздкой батареи делала его малопригодным для измерений вне помещения. Решением проблемы стало изобретение в конце 1920-х годов магнитного сплава альнико, позволившего создать чувствительные гальванометры, способные измерять слабый фототок селеновых фотоэлементов. Одним из первых селеновых безбатарейных экспонометров стал «Weston» модели 617, выпущенный компанией Weston Electrical Instruments в августе 1932 года. Отсутствие батарей позволило уменьшить прибор до карманных размеров. В СССР первый фотоэлектрический экспонометр с селеновым фотоэлементом «НКАП-149» был создан ГОИ к началу 1940-х годов. Три последующих десятилетия все фотоэлектрические экспонометры строились по принципу непосредственного измерения фототока. Из-за низкой удельной чувствительности селеновые фотоэлементы были громоздкими и не позволяли измерять небольшие яркости с достаточной точностью.

Появление в 1960-х годах сернисто-кадмиевых фоторезисторов, требующих маломощных источников питания, позволило вернуться к принципу «Электрофота». Высокая удельная чувствительность фоторезисторов позволила получить компактный датчик и резко повысить точность измерения, как при дневном освещении, так и в помещении и даже ночью. Поэтому фоторезисторные экспонометры очень быстро вытеснили селеновые, фотоэлемент которых с течением времени деградирует и приходит в негодность. Небольшие размеры полупроводниковых сенсоров позволили установить их даже в оптический тракт зеркального видоискателя, и сконструировать первые TTL-экспонометры.

Экспонометр «Свердловск-6» на основе фоторезистора

Первые фоторезисторные экспонометры строились на основе сернистокадмиевого (CdS) фотосопротивления, обладающего хорошей светочувствительностью, но большой инерционностью, особенно при низких освещённостях. Кремниевые фотодиоды лишены этого недостатка, но их спектральная чувствительность, максимум которой лежит в инфракрасной области, вынуждает устанавливать дополнительный светофильтр для приведения в соответствие с характеристиками фотоматериалов и фотоматриц.

Необходимость усиления очень слабых изменений проводимости такого фотодиода увеличивает потребление электроэнергии, снижая уровень автономности. Наиболее совершенным типом сенсора считаются практически безынерционные арсенидо-фосфидо-галлиевые фотодиоды со спектральной чувствительностью, близкой к человеческому зрению.

Встроенные экспонометры

Впервые встроенный экспонометр использован компанией Zeiss Ikon в двухобъективной «зеркалке» Contaflex в 1935 году. Однако, съёмка на чёрно-белые негативные фотоматериалы с большой фотографической широтой в те годы позволяла во многих случаях обходиться без экспонометра, полагаясь на простейшие правила или профессиональный опыт. Поэтому до войны всего два фотоаппарата оснащались фотоэлектрическим экспонометром: Contax III и Super Ikonta II. Распространение цветной фотографии, и особенно обращаемых фотоматериалов, требующих точного экспонирования, заставило пересмотреть эти принципы и с начала 1960-х годов встроенный или приставной фотоэлектрический экспонометр стал обязательным атрибутом как фотоаппаратов, так и кинокамер.

Прибор стали сопрягать с органами управления, обеспечивая полуавтоматическое управление экспозицией. Первым советским фотоаппаратом со встроенным экспонометром на основе фоторезистора стал дальномерный «Сокол».

Первый в мире фотоаппарат с TTL-экспонометром Topcon RE-Super (1963)

С середины 1970-х годов встроенные экспонометры практически всех однообъективных зеркальных фотоаппаратов и кинокамер со сквозным визиром рассчитывались на заобъективное измерение. Особенности TTL-экспонометров позволили реализовать параллельное измерение отдельных частей снимаемого изображения с последующей автоматической компенсацией ошибок при измерении контрастных сюжетов. Современные TTL-экспонометры позволяют осуществлять как точечный замер, так и оценочный, основанный на сравнении экспозиции отдельных частей будущего снимка и программной обработкой полученных результатов на основе статистического анализа.

С этого времени внешние экспонометры продолжали использоваться только в профессиональной фотографии для более точных измерений по падающему или отражённому свету. В любительской практике отдельные приборы были вытеснены более удобными, встроенными в камеру. Развитие цифровых технологий позволило ещё больше повысить точность экспонометров, отказавшись от обработки аналогового сигнала сенсора. Постепенно все экспонометры стали выполняться по такому принципу с выводом результатов на жидкокристаллический дисплей. Одновременно получили распространение флэшметры, предназначенные в основном для измерения света студийных фотовспышек, заменивших лампы непрерывного света в рекламной и постановочной фотографии.

Цифровые экспонометры кроме величины яркости и освещённости могут измерять и другие фотометрические величины, например, цветовую температуру освещения. Такие приборы называются измерителями цветовой температуры или в кинематографическом обиходе — цветомерами. Наиболее совершенные приборы позволяют количественно оценивать спектральный состав съёмочного освещения. В 2014 году компания Seconic начала выпуск прибора «Seconic C-700», определяющего кроме экспозиции и цветовой температуры, детальную картину распределения спектра любых источников света.

Цифровой экспонометр «Sekonic»

Все современные зеркальные фотоаппараты и кинокамеры со сквозным визиром оснащаются встроенными фотоэлектрическими TTL-экспонометрами с полупроводниковым сенсором. Экспонометр цифровой аппаратуры других классов получает данные непосредственно со светочувствительной матрицы. Встроенные сопряжённые экспонометры составляют основу автоматики управления экспозицией, которая устанавливает один или оба экспозиционных параметра в соответствии с результатами измерения. Внешние экспонометры используются только в профессиональной фотографии и кинематографе, и в настоящий момент выполняются, как универсальные многофункциональные устройства (мультиметры), пригодные не только для определения экспозиции, но и для измерения основных фотометрических величин.

Дешёвой заменой внешнему прибору может стать смартфон с соответствующим мобильным приложением, например бесплатным «Pocket Light Meter». Более сложные платные приложения могут работать как в режиме экспонометра, так и флешметра или измерителя цветовой температуры. Ещё удобнее использование приставного сенсора с молочным сферическим рассеивателем, например «Lumu». После стыковки с iPhone через гнездо для наушников, гаджет позволяет измерять не только яркость, но и освещённость сцены.

Экспонометры для фотопечати

Для определения экспозиции при фотопечати выпускались специализированные экспонометры с выносным фотоэлементом. В СССР этому типу устройств соответствовал «Фотон-1». Известны две главные разновидности таких приборов, чаще называемых фотометрами: с передвижным фотоэлементом, располагаемым в плоскости фотобумаги, и с неподвижным, установленным на кронштейне над кадрирующей рамкой. Первый тип измеряет падающий свет, а второй — отражённый. Отдельный класс устройств составили фотометры для цветной фотопечати, получившие название цветоанализаторов. Такие приборы кроме экспозиции способны измерять цветовой баланс, определяя цвет и плотность корректирующих светофильтров. В настоящее время экспонометры для ручной фотопечати не выпускаются в связи с полным вытеснением процесса струйной и лазерной печатью. При машинной печати экспозиция определяется фотометром, встроенным в минифотолабораторию.

Использование экспонометра

Большинство встроенных экспонометров сопряжены с органами управления современной фото- и видеоаппаратуры, автоматически устанавливая корректные экспозиционные параметры. При автоматической съёмке достаточно выбрать требуемый режим управления экспозицией и настроить способ оценки яркости сюжета. В полуавтоматическом режиме параметры выставляются вручную на основе индикации указателя отклонения экспозиции на жидкокристаллическом дисплее камеры.

Внешний экспонометр представляет собой корпус, в котором размещаются светочувствительный элемент с источником питания, гальванометр или светодиодный индикатор. Селеновые экспонометры не содержат батарей. Угол измерения обычно ограничивается разными способами до 30—40° и соответствует полю зрения нормального объектива. В некоторых случаях для этого используется небольшой объектив, дополненный простейшим рамочным визиром. Последний даёт возможность точного выбора измеряемой области. Перед измерением экспозиции в экспонометр вводится значение ISO светочувствительности фотоматериала или его эквивалент, выбранный в цифровой камере. После этого сенсор направляется в сторону объекта съёмки, а затем считываются показания гальванометра. Его шкала может быть размечена в экспозиционных числах или содержать значения одного из параметров, чаще всего диафрагмы.

Калькулятор внешнего экспонометра

Указанное стрелкой значение переводится в экспозиционные параметры с помощью так называемого калькулятора, который представляет собой набор соосных поворотных дисков со шкалами светочувствительности, диафрагмы, выдержки и частоты киносъёмки. При установке исходных параметров и результата замера происходит их относительное вращение, совмещающее правильные экспопары на дисках выдержек и диафрагм. В некоторых экспонометрах (например, «Свердловск-4») калькулятор автоматически устанавливается в правильное положение при достижении «нулевой» индикации. Все полученные экспопары обеспечивают правильную экспозицию в соответствии с законом взаимозаместимости. Аналогичное устройство имеют встроенные несопряжённые экспонометры фото- и кинокамер.

Более современные экспонометры обладают цифровой индикацией на жидкокристаллических дисплеях. При этом в настройках можно указать, какие именно параметры выводить на дисплей с возможностью получения как экспопары, так и фотометрических величин. По сравнению с встроенными экспонометрами, способными измерять лишь яркость объектов съёмки, внешние позволяют производить также замер освещённости сюжета. Это одна из важнейших причин предпочтения внешних приборов встроенным в профессиональной фотографии и кинематографе.

Источник: https://ru.wikipedia.org/wiki/Фотоэкспонометр

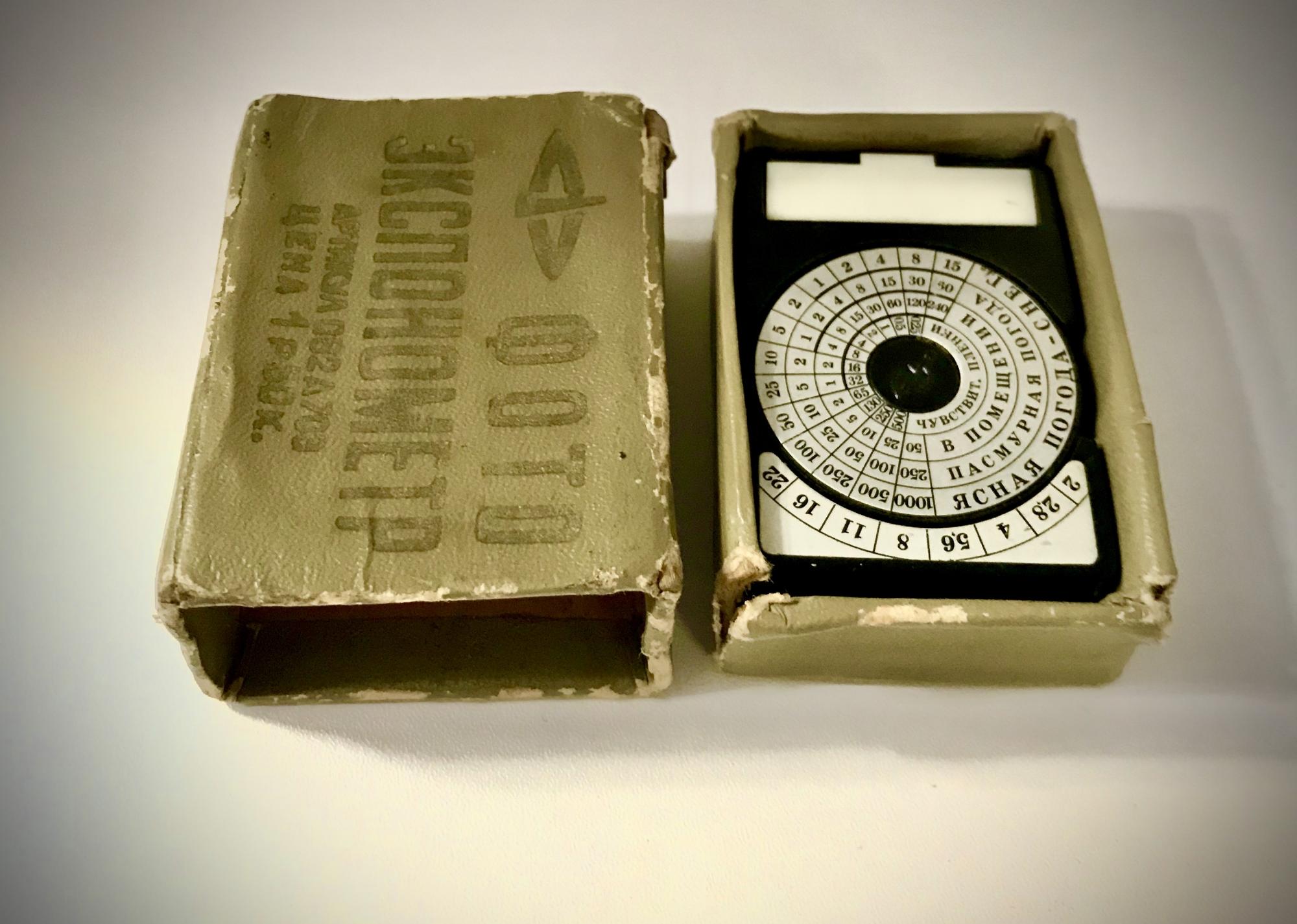

Бумажный фотоэкспонометр 1953 года обзор

Я продолжаю серию обзоров бумажных экспонометров. Сегодня рассмотрим устройство 1953 года. В прошлый раз был 1958 год и герой сегодняшнего обзора существенно проще.

Только не подумайте, что причина простоты конструкции в древности устройства. Ну, типа вначале 50-х еще не придумали поворотного диска и окошек.

Нет, просто в те времена бумажные экспонометры выпускались и попроще и посложнее. В данном случае одна из самых простых конструкций.

Экспонометр не имеет ни какого-то более-менее собственного названия ни указания производителя.

Просто Экспонометр. Указан только год. 1953-й.

Приспособление состоит из трех листков картона, скреплённых книжкой. Внутри книжки два разворота.

Первый разворот позволяет вычислить экспозицию для дневного света, второй — для искусственного.

На страницах находятся несколько таблиц двух видов.

Первый вид таблиц позволяет в зависимости от одного из условий съемки или иного фактора определить условный коэффициент.

Полученные коэффициенты нужно суммировать «в уме».

Второй вид таблиц (по сути это одна длинная таблица, поделенная на части) — позволяет от полученной ранее суммы коэффициентов узнать рекомендованную выдержку.

Как же диафрагма?

Диафрагма — это один их факторов, для которого приведены коэффициенты.

То есть у нас тут реализован приоритет диафрагмы как бы. «Mode A», если угодно.

Давайте посмотрим подробнее, от чего предлагается прыгать при расчете выдержки.

Дневной свет

Первый коэффициент зависит от месяца съемки и времени суток. Т.е. от высоты солнца над горизонтом. Распространенный подход.

Тут еще хорошо бы еще учесть географическую широту.

Но экспонометр совсем простой и имеется только приписка третьим пунктом, что при съемке в Ленинграде нужно накинуть еще 5 дополнительных баллов.

Возможно, в инструкции было и более подробное описание, но тут мне ничего неизвестно. Также неизвестно, была ли инструкция как таковая. Возможно, предполагалось, что экспонометр действительно описывает только средние широты с оговоркой на единственный самый крупный более северный город.

Для более сложных ситуаций есть и более сложные экспонометры.

Далее идут 6 вариантов условий погоды от Солнца с белыми облаками до Грозовых туч.

Третий коэффициент это как раз 5 баллов для Ленинграда. Кстати, у моего экземпляра это место обведено красным. Видимо владелец именно в Ленинграде и жил.

Далее 15 вариантов типовых сюжетов
Пейзажи, здания, портреты, и т.д., все с вариантами по яркости объекта съемки.

Пятый фактор — чувствительность пленки. Предложено 3 варианта единиц:

• ХиД
• ДИН (именно так – кириллицей)
• ГОСТ.

Чувствительность по ГОСТ в диапазоне от 32 до 500 единиц.

Сам ГОСТ чувствительности за советскую фото-историю менялся несколько раз, но на сколько знаю, шкалы сдвигались не радикально. Поэтому, вполне можно сделать вывод о том, что в 50-х фотолюбители имели примерно тот же выбор чувствительности, что и в 80-90-х, к которым я, например, привык.

Последний, шестой коэффициент — выбранная диафрагма. Три, видимо, наиболее ходовые у владельца значения диафрагмы, также обведены красным.

Вообще, предлагаемый диапазон от f1.5 до f36.

Суммируем коэффициенты и ищем полученное значение в двух нижних таблицах. Второй строчкой будет указана выдержка.

Рекомендованные выдержки в диапазоне от 1/2000 до 1/2 секунды.

Пример расчета:

• Съемка ведется в марте в 10 часов утра (+4)
• Погода слегка облачная (+3)
• Мы не в Ленинграде, южнее (+0)
• Снимаем светлую широкую улицу (+6)
• Пленка 45 единиц ГОСТ (+6)
• Диафрагма f6,3 (+8)

Суммируем. 4+3+6+6+8 = 27

27 баллов соответствуют выдержке 1/500.

Итого, у нас экспозиция f6,3 + 1/500. Выглядит вполне адекватно.

Искусственный свет

Тут принцип тот же самый, пройдемся коротко.

Первый коэффициент зависит от мощности источника освещения и расстояния от источника до объекта съемки.

Причем расчет происходит в два этапа. Сначала, по таблице от мощности и расстояния определяется относительная освещенность. Вторым шагом для величин освещенности находим величину коэффициента.

Далее учитываем чувствительность, диафрагму и степень отражения света объектом съемки.

Интересно, что для чувствительности есть два варианта коэффициентов в зависимости от типа пленки: Ортохроматической и Панхроматической.

Фотопленка имеет неодинаковую чувствительность к разным частям спектра. В 50-х годах эта разница была еще весьма велика. Велика на столько, что пленки делились на виды по полноте охвата и требовалось учитывать спектр имеющегося освещения.

Искусственный свет сильно смещен в желтую и красную часть спектра. Ортохроматические пленки имеют пониженную чувствительность как раз к этой части, в отличие от Панхроматических.

При дневном свете много синего цвета, к нему нормально чувствительны все пленки и этот фактор не учитывается. При искусственном свете требовалось учитывать тип пленки.

Вот из таких мелочей и складывается представление о реалиях фотографов в те или иные исторические отрезки времени.

Варианты выдержек предлагаются от 1/100 секунды до 8,5 минут.

На этом у меня все. Удачи!

Это ссылка на мой канал на YouTube. Видео-обзоры и мастер-классы по пленочной фотографии – все самое интересное там. Ознакомьтесь! И не забудьте подписаться.

Люксметр | Камерапедия | Fandom

Глоссарий Термины

Экспонометр (или экспонометр , сокращенно метр ) — это устройство, которое измеряет свет для определения правильных настроек экспозиции для сцены. Аналоговые измерительные приборы с фотоэлектрическим селеновым фотоэлементом в качестве источника напряжения были наиболее распространенными моделями экспонометров для среднего фотографа. Позже были изготовлены более светочувствительные измерители с фоторезисторами на основе сульфида кадмия (CdS) или фотополупроводниками в качестве датчиков. В настоящее время на рынке преобладают цифровые приборы с памятью для хранения значений экспозиции для ситуаций со вспышкой путем фактического срабатывания вспышки только для измерения. Но счетчики селена по-прежнему популярны, поскольку им не нужна батарея.

Содержимое

• 1 Первые экспонометры
  • 1.1 Актинометры
  • 1.2 Измерители экстинкции
• 2 Изготовления экспонометра
• 3 Экспонометры в камерах
• 4 звена

Первые люксметры[]

Актинометры[]

Актинометры были первыми люксметрами. Обычно они имели форму карманных часов и использовали светочувствительную фотобумагу в качестве средства измерения. Время затемнения листа такой бумаги до получения стандартного оттенка является входным значением для шкал, на которых можно найти подходящую комбинацию выдержки/диафрагмы для условий освещения.

Измерители вымирания[]

Другой тип раннего измерителя, измерителя вымирания , зависел от зрения: пользователь смотрит через измеритель на ряд цифр, каждая из которых находится за целлулоидным окном разной непрозрачности, самым высоким или самым низким видимым номер, определяющий, какая световая ситуация дается. Другие измерители экстинкции имеют узор, видимый через окуляр, и элемент управления изменяет количество света, пропускаемого в устройство, до тех пор, пока узор можно будет только увидеть; положение на элементе управления указывает экспозицию.

Экспонометры[]

• AVO
• Эрнст и Вильгельм Бертрам (Беви)
• Дженерал Электрик
• Госсен
• Кобаяши Сейки (Копил)
• Вибратор
• Люкс
• Минолта
• Самока
• Седик
• Секоник
• Солигор
• Вестон
• Zeiss Ikon

и многие другие; см. Категория: Изготовители счетчиков.

Экспонометры в камерах[]

Автоматизация контроля экспозиции в камерах началась со встроенных селенометров. Выдержку и диафрагму приходилось выбирать вручную в соответствии с абсолютными или относительными измеренными значениями измерителя. С появлением диафрагм и затворов с электрическим управлением другие датчики света, такие как фоторезисторы, фотодиоды и т. д., стали обычными частями фотоаппаратов. Оба типа устройств нуждались в батареях для работы. Некоторые дополнительные электронные схемы, объединяющие замер с блоками затвора и диафрагмы, были просто необходимы для автоматизации управления экспозицией. Такие камеры появились в 1960-е годы.

Встроенный экспонометр камеры можно легко обмануть, чтобы он дал неправильную экспозицию. Наиболее распространенной проблемой является яркий фон позади объекта, например яркое небо или яркий свет, отражающийся от снега, песка или воды. Встроенные измерители часто чрезмерно затемняют фотографию.

Ручной измеритель более точен, поскольку он измеряет свет, падающий на объект. Его не обманет яркий фон. Его также не обманут объекты, которые отражают много или очень мало света.

Имейте в виду, что экспонометр камеры измеряет свет, отраженный от объекта. Проще говоря, зеленая рубашка кажется зеленой, потому что она поглощает все цвета, кроме зеленого, который она отражает. Белая рубашка отражает весь свет, а плоская черная поверхность не отражает ничего.

Темнокожая чернокожая женщина в ярко-белом свадебном платье — сложный/невозможный объект, который обязательно обманет фотокамеру. (Кошмар классического свадебного фотографа: либо платье, либо лицо может быть правильно экспонирован, если фотография не ретушируется постфактум с использованием техники затемнения или осветления.)

Эти проблемы можно исправить несколькими способами. Одним из решений является увеличение нужного объекта, чтобы было видно меньше яркого фона/переднего плана.

Усовершенствованные камеры предлагают некоторую блокировку автоматической экспозиции (также известную как блокировка экспозиции, блокировка памяти экспозиции или блокировка EV). Используя AEL, можно увеличить масштаб или приблизиться к объекту, чтобы значение экспозиции можно было считать только из нужной области объекта (например, лица невесты). Теперь, когда это значение заблокировано, теперь можно просмотреть всю предметную область. сфотографировал на этой экспозиции.

Правильное значение экспозиции можно также определить с нейтральной тестовой карты или карты с 18-процентным серым цветом (или даже с ладони человека), которую держат перед испытуемым. Как и при использовании ручного измерителя, это гарантирует, что измеряется свет, падающий на объект, а не то, что отражается от различных поверхностей, таких как ярко-белое свадебное платье.

Также можно использовать технику брекетинга экспозиции. Брекетинг (экспозиция и брекетинг экспозиции) — это метод съемки нескольких фотографий с разными значениями диафрагмы, чтобы гарантировать, что хотя бы одна из них будет правильно экспонирована.

Ссылки[]

• Руководства по экспонометру (PDF): Photo-Manuals.com
• Инструкции по эксплуатации экспонометра www.orphancameras.com
• Коллекция люксметров Джеймса содержит изображения, обзоры и инструкции для большого количества старинных метров.

Контент сообщества доступен в рамках GFDL, если не указано иное.

Использование режимов замера освещенности для определения экспозиции камеры | Винсент Т. | High-Definition Pro

Опубликовано в

·

Чтение: 8 мин.

·

7 сентября 2020 г.

Управление экспозицией — важная часть процесса создания изображения в цифровой фотографии. Этому редко уделяется достаточное внимание, но его следует изучить, поскольку его не часто преподают как часть основ. Замер экспозиции определяет идеальные настройки для правильной экспозиции при съемке в автоматическом режиме или любом из приоритетных режимов (например, выдержки и диафрагмы). В старые времена фотографии фотографы использовали ручные экспонометры для определения «правильных» настроек экспозиции на основе количества света, регистрируемого экспонометром. Я утверждаю, что это «правильно» в контексте экспонометра, поскольку у некоторых фотографов есть своя интерпретация правильной экспозиции. Эти экспонометры были необходимы, чтобы дать фотографу представление об условиях освещения, поскольку они снимали на пленку и не могли предварительно просмотреть изображение после каждого снимка.

Сегодня цифровые камеры (зеркальные и беззеркальные) имеют встроенный встроенный экспонометр, поэтому внешний ручной экспонометр не так уж и нужен. Начинающие фотографы могут не знать об этой функции, но вы можете увидеть измеритель в действии на экране предварительного просмотра на задней панели камеры. Встроенный экспонометр, также называемый экспонометром , считывает отраженный свет от объекта. Это измеряет оптимальную экспозицию на основе показаний «через объектив» (TTL) . Некоторые фотографы до сих пор используют ручные экспонометры для определения настроек экспозиции камеры, но это не обязательно для всех. Встроенного в камеру экспонометра должно быть достаточно в большинстве ситуаций.

Цифровые камеры имеют специальный датчик замера , который обеспечивает эту функцию. Canon был одним из первых (если не первым) производителей камер, которые включили датчики замера в свои камеры. Он использует микросхему микропроцессора (ИС или интегральную схему) для расчета яркости света, отраженного от объекта. Это обеспечивает настройки камеры для экспозиции, в основном диафрагмы и скорости затвора. ISO также можно включить в настройках, но это мало влияет на камеры, не зависящие от ISO.

Вычисление экспозиции

Обычная формула для измерителей отражения может быть выражена следующим образом:

• N — относительная апертура (диафрагма)
• t — выдержка (время экспозиции) 90 022
• L — средняя яркость сцены
• S — ISO (с точки зрения чувствительности для пленки и яркости с цифровыми датчиками)
• K — постоянная калибровки измерителя отраженного света

Это квадрат апертуры во времени, эквивалентный произведению яркости и ISO на константу K.

Для постоянного значения K ISO 2720:1974 рекомендует диапазон от 10,6 до 13,4 со светимостью в кд/ м². 12,5 используется Canon и Nikon, а 14 используется Minolta и Pentax для примера.

В соответствии с Nikon :

«Фотокамера оптимизирует экспозицию, регулируя скорость затвора, диафрагму (число f) и чувствительность ISO в соответствии с яркостью объекта, которая измеряется с помощью встроенного замера камеры. датчик».

Экспонометр

На экране предварительного просмотра камеры (расположенном на задней панели камеры) есть индикатор экспонометра. Это выглядит как полоса с числами от -2 до 0 слева и от 0 до 2 справа. Это показания экспонометра, которые дают фотографу информацию об экспозиции.

Когда показание меньше 0 (смещение влево), изображение недоэкспонировано или темнее. Когда показание больше 0, изображение переэкспонировано или светлее. Более приемлемым значением является то, что измеритель должен быть как можно ближе к 0 для правильной настройки экспозиции камеры.

Экспонометр на камере в красном кружке.

Индикатор экспонометра отображается по-разному в зависимости от марки камеры. Canon и Nikon размещают экспонометр вместе с настройками камеры для выдержки и значения диафрагмы. Камера также обеспечивает компенсацию экспозиции , что позволяет фотографам настраивать и регулировать экспозицию. Кнопка +/- (в зависимости от камеры) позволяет выполнить эту настройку. «+» указывает на более светлую экспозицию, а «-» указывает на более темную экспозицию. Это в единицах EV , которые представляют собой один шаг экспозиции или стоп на единицу.

Типы режимов замера

Существует три основных типа методов замера. Терминология может различаться в зависимости от производителя камеры, поэтому обратитесь к документации для получения дополнительной информации. Основные типы будут обсуждаться с использованием терминологии Nikon.

Режимы замера (источник Nikon)

Матричный замер

В терминологии Canon это также называется Оценочный замер . В этом методе камера измеряет свет, падающий на объект, путем разделения кадра на 9 частей.0127 зоны . Затем он рассчитывает настройку экспозиции на основе того, где был установлен фокус. Этот тип замера обеспечивает баланс темных и светлых участков сцены. Он также использует данные о свете, исходящем от всего кадра, чтобы получить этот баланс. Этот режим хорошо подходит для большинства фотографов, идеально подходит для съемки пейзажей, групповых снимков и простых портретов.

Матричный замер ISO 400 f/16 1/250 с

Точечный замер

Этот метод устанавливает замер по очень маленькой области в кадре. Он оценивает свет вокруг точки фокусировки, установленной фотографом, и игнорирует остальную часть кадра. Это примерно 3,5% площади, на которой установлен фокус. Этот режим очень удобен для осветления теней на портретах, особенно при контровом освещении. Например, когда вы снимаете объект против света. Часто фон засвечен, а объект недоэкспонирован. Используя точечный замер, фотограф может игнорировать фон и просто измерять свет, чтобы получить экспозицию объекта. Мы смотрим только на свет, исходящий от объекта, чтобы получить наилучшую настройку экспозиции. Canon предлагает другой метод замера экспозиции, называемый Частичный замер , который аналогичен точечному замеру, но охватывает гораздо большую площадь (8% площади).

Точечный замер ISO 250 f/3,3 1/125 с

Центровзвешенный средний замер

Если вы хотите измерить свет от центра кадра объекта, используйте Центровзвешенный или Центровзвешенный Средний замер . Экспозиция устанавливается на свет, исходящий из центра кадра, и не зависит от точки фокусировки. Он также игнорирует свет, исходящий из углов кадра. Это идеально при съемке пейзажей, макросъемки и портретов крупным планом, когда акцент изображения приходится на центр кадра.

Центровзвешенный замер ISO 200 f/11 1/2000 с

Проблемы с замером освещенности

Одной из проблем, с которыми сталкиваются экспонометры, являются различные уровни и интенсивности в условиях освещения. Это может время от времени отбрасывать значения экспонометра и давать далеко не оптимальный результат. Экспонометр лучше всего работает в хорошо освещенной среде, где свет более равномерен на объекте. Это может означать разницу между хорошей и плохой экспозицией.

В качестве примера предположим, что вы делаете снимок объекта в заснеженной местности. Экспонометр попытается сбалансировать объект от фона до уровня серого. Это могло осветлить белый снежный фон и недоэкспонировать объект, если экспонометр был указан неправильно. Это может привести к искажению показаний глюкометра из-за разной интенсивности света.

Что пытается сделать измеритель, так это сбалансировать темные и яркие части сцены, которую снимает фотограф. Яркое голубое небо без облаков может обеспечить хорошую экспозицию. Добавьте объект (человека) и облака на сцену, и все изменится. Теперь экспонометр должен будет определить, как экспонировать облака и объект. В этом случае фотографу придется определить лучший тип замера, если он пытается захватить всю сцену в кадре или если он просто больше касается объекта на портрете с малой глубиной резкости.

Следует также отметить, что режимы замера экспозиции позволяют камере устанавливать экспозицию, используя автоматический или полуавтоматический режимы съемки (приоритет выдержки и диафрагмы). Ручные экспонометры вне камеры могут помочь фотографам, снимающим в ручном режиме, предоставляя им настройки экспозиции. Это позволяет фотографу либо использовать эти настройки, либо устанавливать пользовательскую экспозицию на основе этой информации.

Ручной экспонометр (источник из Википедии)

Краткий обзор

Фотографы могут использовать режим замера для получения оптимальных настроек экспозиции. При съемке в автоматическом режиме, программном режиме, режиме приоритета диафрагмы или приоритета выдержки использование функции замера экспозиции обеспечит оптимальные результаты. Он хорошо работает в условиях хорошего освещения, но может быть менее точным при различной интенсивности освещения. В этом случае фотографам придется полагаться на свой опыт или использовать ручной экспонометр (внешний). Это означает установку экспозиции вручную.

Фотографы могут контролировать весь процесс экспозиции (например, выдержку, диафрагму, ISO) в ручном режиме. Означает ли это, что при ручной съемке экспозамер становится ненужным? Не совсем, но в этом случае его все же можно использовать как ориентир для фотографа.
