Размеры матрицы фотоаппарата: Матрица фотоаппарата — основа основ

Содержание

Физический размер матрицы фотоаппарата

Так как матрица (фотосенсор) состоит из множества пикселей, то физический размер матрицы фотоаппарата зависит от размеров самого пикселя и их количества, то-есть от разрешения матрицы. А вот размер пикселя зависит от того, какую чувствительность от него требуют. Ведь чем больше размер пикселя, тем больше света он соберет и тем больше будет его светочувствительность и отношение сигнал-шум. Получается, что на больших по размеру фотосенсорах меньше шума и больше светочувствительность, поэтому и такая разница в цене.

Влияние на кроп-фактор и ГРИП

Разные размеры фотосенсора определяют и значение кроп-фактора. Числовое значение кроп фактора получается из отношения диагонали кадра 35 миллиметровой пленки к диагонали матрицы. Чем меньше матрица, тем меньше её диагональ и значит кроп-фактор больше. Значение кроп-фактора влияет на эквивалентное фокусное расстояние, а ЭФК в свою очередь влияет на ГРИП.

Вляние физической величины матрицы на ГРИП происходит по законам оптики. При проведении опыта брали три фотоаппарата и делали снимки при полностью одинаковых настройках, но с тремя разными по размеру фотосенсорами.

И в итоге ГРИП (резкость предметов на разном удалении от фотокамеры) был больше у фотоаппарата с наименьшей матрицей, то есть все предметы были в резкости. А у фотоаппарата с большими матрицами ГРИП был меньше.

Это важно когда вы делаете снимки с размытым фоном. Если на вашей фотокамере фотоэлемент с маленькой диагональю, то будет тяжело получить размытый фон на снимке.

Обозначение матриц

Обозначают размер фотосенсора обычно как дробь дюйма. Например, 1/1.8 дюйма. Такое значение больше реальной диагонали матрицы, для которой это обозначение применяется.

Это обозначение прижилось еще в 50-х годах прошлого века. Тогда это значение применялось для обозначения размера передающей трубки (круглой), которая называлась "видикон". С тех пор и называются эти дюймы - "видиконовские". Тогда было установлено, что полезное изображение по диагонали примерно равно 2/3 диаметра трубки. Потому что прямоугольное изображение помещалось в кругу передающей трубки.



Внешний вид видикона и определение диагонали

Так до сих пор и считается, что реальный размер диагонали матрицы примерно равен 2/3 от значения типоразмера выраженного в дроби дюймов (видиконовских).

Применяются таблицы соответствия значения в дюймах и соотношения сторон фотосенсора в миллиметрах.

Размер в "видиконовых дюймах" Диагональ в мм. Ширина в мм. Высота в мм. Площадь матрицы мм2
1/6" 2.67 1.97 1.47 2.90
1/4" 4.00 2.95 2.21 6.53
1/3.6" 4.44 3.28 2.46 8.06
1/3.2" 5.00 3.69 2.77 10.20
1/3" 5.33 3.93 2.95 11.60
1/2.7" 5.93 4.37 3.28 14.32
1/2" 8.00 5.90 4.42
26.10
1/1.8" 8.89 6.55 4.92 32.22
1/1.7" 9.41 6.94 5.21 36.13
2/3" 10.67 7.87 5.90 46.40
1" 16.00 11.80 8.85 104.40
4/3" 21.33 15.73 11.80 185.60

Размеры матрицы могут быть указаны в спецификации как диагональ в дюймах, или можно воспользоваться значением кроп-фактора для определения диагонали, а для нахождения кроп-фактора используйте значение фокусного расстояния.

Узнать величину фотосенсора можно по коэффициенту (кроп-фактор), который показывает во сколько раз диагональ матрицы меньше диагонали кадра пленки в 35 мм. А вот для вычисления этого коэффициента можно использовать значения фокусного расстояния и эквивалентного фокусного расстояния (ЭФР). Обычно они обозначаются как две пары чисел (фокусное расстояние должно быть написано на объективе), например, F=18-55 мм. Эквивалентное фокусное расстояние так же обозначается парой чисел Feq=28-84 мм. Теперь берем соответствующие числа и делим, например, 28/18 или 84/55. В результате получим коэффициент, который мы и искали (кроп-фактор), равным 1,53. И можно воспользоваться таблицей для определения физического размера фотоэлемента. Получим, что на фотокамере используется матрица APS 23х15 мм.

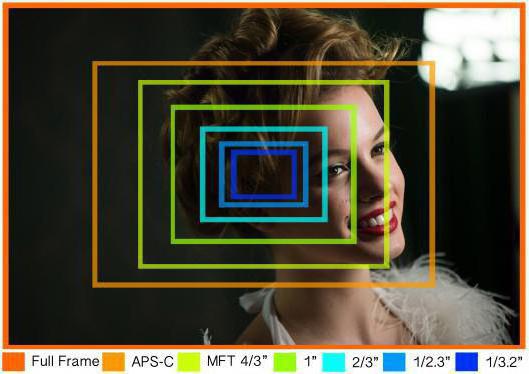

размер матрицы и кроп-фактор

Эти отношения площади различных по размеру фотосенсоров (смотрите рисунок) могут примерно показать вам, насколько реальная чувствительность будет различаться у разных фотокамер, какие будут шумы, где и почему большие габариты фотоаппарата.

Чем больше размер сенсора, тем должна быть и больше оптика для обслуживания такой матрицы, поэтому фотоаппараты с большим фотосенсором и сами по размеру больше.

размер матрицы и кроп-фактор

Откуда берутся шумы на снимках и как их уменьшить.

размер матрицы и кроп-фактор

Как можно почистить фотосенсор в зеркальном фотоаппарате.

размер матрицы и кроп-фактор

Строение матрицы фотокамеры и её характеристики.

таблица. Физический размер матрицы фотоаппарата

Практически каждый современный человек сталкивался с непростой ситуацией по выбору цифрового фотоаппарата. Как его выбрать, чтобы получить качественные снимки? От чего зависит физическое качество снимка? Попытаемся, не углубляясь в тонкости, ответить на эти вопросы. Художественную ценность фотографии в данной статье рассматривать не будем.

Определяющие характеристики цифровой камеры – это количество мегапикселов и размер матрицы фотоаппарата

Что такое пиксел и матрицы? Матрица (синоним – сенсор) – это прямоугольный плоский элемент, заменивший фотоплёнку в старой фотокамере и преобразующий в электрические сигналы изображение, которое попало в неё через объектив. Эту информацию процессор аппарата после оцифровки записывает на карту памяти в виде файла. На матрице расположены пикселы — базовые элементы или точки (микроскопические фотоэлементы-транзисторы), из которых формируется цифровое изображение. Мегапиксел – миллион пикселов. Большинство покупателей ориентируются именно на этот параметр. Производителю цифрового аппарата намного дешевле установить в своё устройство новую матрицу с увеличенным количеством мегапикселов и запустить его в производство, нежели переработать практически всё устройство камеры и обеспечить его большой матрицей. Поэтому в магазине продавец заостряет внимание покупателя именно на параметре, отражающем число мегапикселов, и скромно замалчивает размер матрицы фотоаппарата.

Какие размеры матриц в фотоаппаратах различной стоимости?

Чем больше размеры пиксела и (как следствие) матрицы, тем качественнее снимок. Большой размер пиксела лучше воспринимает свет и точнее определяет цвет. Чем меньше размеры пиксела и матрицы, тем больше помех (шумов) на снимке. Поэтому много мегапикселов вовсе не означает, что качество снимка будет отличное. Размер матрицы – вот определяющий качество снимка и стоимость аппарата параметр. На нижеследующем снимке видна матрица зеркальной камеры. Очистка её производится с помощью специальной программы, которая установлена в фотоаппарате. Прикасаться к матрице руками и любыми предметами абсолютно недопустимо. Это прямой путь к выходу её из строя.

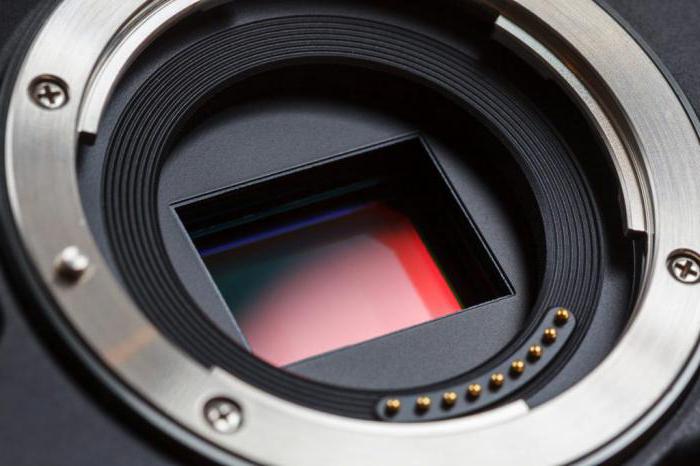

размер матрицы фотоаппарата

Какие размеры матриц фотоаппаратов бывают, в каких камерах они установлены?

Ответ на этот вопрос ниже.

Размеры матриц фотоаппаратов: таблица

Формат

или дюймы

диагонали

Физический размер, мм

Пример устройства
FF (FullFrame), полный кадр36 × 24Дорогие профессиональные фотокамеры. Canon, Nikon, Sony, Leica
APS-C23,5 × 15,6Зеркалки широкого ценового диапазона Nikon, Canon, Sony
APS-C22,3 × 14,9Зеркалки широкого ценового диапазона Canon, Sony, продвинутые беззеркалки
4/3" или Micro 4/317,3 × 13,0Беззеркалки широкого ценового диапазона Panasonic, Olympus
1"12,8 × 9,6Беззеркалки Nikon, Samsung и продвинутые компактные фотоаппараты
1/2,3"6,16 × 4,62Подавляющее большинство мыльниц
1/3"4,69 × 3,52Фотокамеры смартфонов

Рекомендации по выбору фотокамеры

Если вы выбираете из нескольких устройств фотоаппарат по количеству мегапикселов, то окончательный вывод разумно делать после того, как выясните, матрицы какого размера в них установлены. Выбор стоит сделать в пользу той фотокамеры, в которой установлена матрица самого большого размера.

Если вы хотите снимать на камеру с большой матрицей, придётся мириться с её большими размерами и весом. Проанализировав рынок фотоаппаратов, становится понятно, что не существует пока небольших и дешёвых полнокадровых камер. А массовая мобильная фототехника сильно ограничена небольшим размером матрицы.

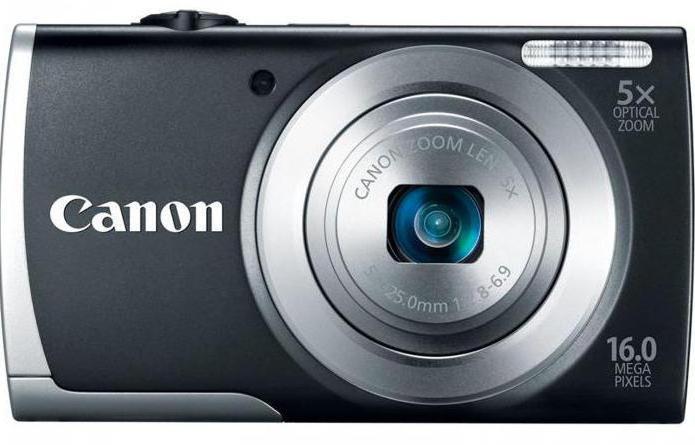

размеры матриц фотоаппаратов таблица

Если вы не предполагаете заниматься фотографией профессионально, то и не стоит тратиться на дорогой фотоаппарат с большим сенсором. Обычные цифровые дешёвые фотоаппараты (современные мыльницы) справятся с этой задачей ненамного хуже навороченных зеркалок и порадуют вас приличными снимками.

размеры матриц фотоаппаратов таблица

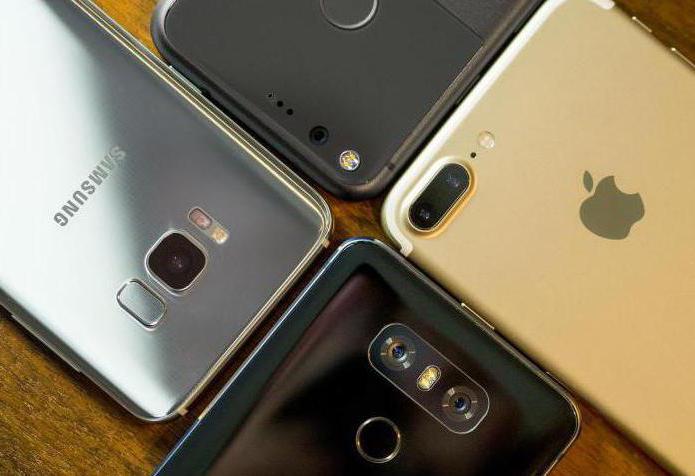

Не стоит забывать, что камеры в современных смартфонах также имеют неплохие параметры, которых вполне достаточно для оперативного создания хорошего снимка.

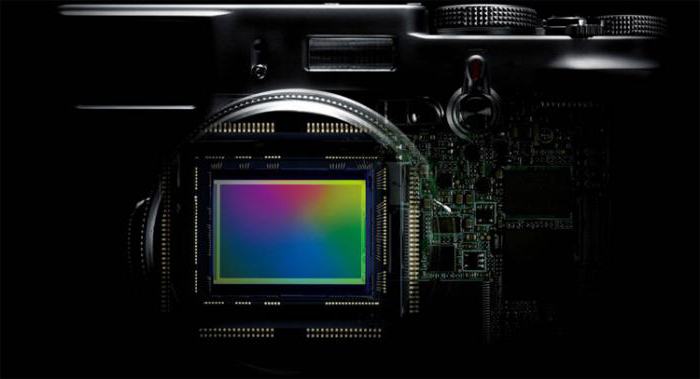

размер матрицы фотоаппарата

В заключение заметим, что на получение качественного снимка влияет много факторов. Самый важный из них – профессионализм фотографа. И расхожее мнение о том, что крутая камера – залог прекрасных снимков, так же далеко от истины, как и то, что дорогая кисть у художника – гарантия создания шедевров. Фотоаппаратура – всего лишь инструмент. Фотографирует человек, а не камера. Тем не менее в арсеналах у знаменитых фотохудожников трудно найти дешёвую мыльницу. Выбор за вами.

Физический размер матрицы и его влияние на качество снимков

Не все начинающие пользователи знают, что такое физический размер матрицы. Многие путают его с разрешением, но это разные вещи. При этом, физический размер матрицы - это один из важнейших параметров камеры, который влияет на качество снимков.

Физический размер матрицы

Прежде чем приступить к рассмотрению влияния размера матрицы на фотографии, рассмотрим сначала какие именно бывают матрицы.

Иногда бывает не просто узнать какая именно матрица стоит на том или ином фотоаппарате. Продавцы в магазинах зачастую просто не знают этого, а производители крайне редко указывают эту информацию. Почему? Этот загадка.

Физический размер матрицы

И всё же, что такое физический размер матрицы?

Как многие могли догадаться, физический размер матрицы - это ей длинна и ширина, измеряемые в миллиметрах.

Физический размер матрицы

Исторически сложилось так, что в спецификациях производители указывают физический размер матрицы в обратном количестве дюймов, а не в миллиметрах. Это выглядит следующим образом: 1 / 3.2 - это 3.4 * 4.5 мм.

Физический размер матрицы

Зачастую даже в дюймах размер матрицы в спецификациях не указывается, хотя тенденция начинает изменяться. В анонсах новых камер часто можно встретить эту информацию, но не факт, что её можно будет найти в инструкции к камере. В тех случаях, когда размер неизвестен, можно воспользоваться расчетом. Облегчит это занятие таблица со стандартными значениями:

В мм.

В дюймах

KF

3.4 * 4.5

1 / 3.2 «

7.6

4.0 * 5.4

1 / 2.7 «

6.4

4,3 * 5,8

1 / 2,5″

6.0

5,3 * 7,2

1 / 1,8″

4.9

6,6 * 8,8

2 / 3″

4.0

15 * 23

APS-C

1.6

Первая колонка содержит значения физического размера матрицы. Вторая колонка указывает соответствующий размер в дюймах. Третья колонка содержит информацию о том, насколько диагональ кадра 35мм больше диагонали матрицы.Чтобы произвести расчет, нужны будут два значения, которые всегда указываются в спецификациях к фотоаппаратам. Это эквивалентное фокусное расстояние и фокусное расстояние. В технической документации и на объективе вся нужная информация должна быть. Если фокусное расстояние и эквивалентное фокусное расстояние известны, вычисления легко провести путем деления второго на первое. Результатом расчета будет значение коэффициента KF.

Пример: имея F = 7 – 21мм, и Feq = 35 – 105мм, можно получить две формулы. Делить можно либо 35/7, либо 105/21. Результатом обеих действий будет KF = 5. По таблице находим самое близкое значение к расчетному и получаем интересующую нас информацию. В нашем случае это физический размер 1 / 1,8″ или 5,3 * 7,2мм.

Рассмотрим матрицы по типоразмерам:

  • Самые маленькие матрицы - 1 / 3.2″. Используются они чаще всего в дешевых компактных фотоаппаратах. Их соотношение сторон составляет 4:3, а физический размер - 3.4 * 4.5 мм.
  • Матрицы 1 / 2.7″ с соотношением сторон 4:3 и физическим размером 4.0 * 5.4 мм применяются также в недорогих компактах.
  • Матрицы 1 / 2,5″ относятся к тому же сегменту камер, что и предыдущие две позиции. Они имеют соотношение сторон 4:3, а размер - 4,3 * 5,8мм.
  • Матрицы размером 1 / 1,8″ с соотношением сторон 4:3 и геометрическим размером 5,3 * 7,2 мм применяются в более дорогих компактных камерах. Их можно встретить в устройствах среднего и выше среднего ценового диапазона.
  • Размер матриц 2 / 3″ имеет соотношение сторон 4:3, а физический размер 6,6 * 8,8 мм. Часто они применяются в дорогих компактах с не сменной оптикой.
  • Матрицы размером 4 / 3″ - физический размер 18 * 13,5 мм и соотношение сторон 4:3 применяются в дорогих камерах.
  • DX, APS-C - это формат матриц с соотношением сторон 3:2 и размером около 24 * 18 мм. Эти матрицы применяются в полупрофессиональных и профессиональных зеркальных камерах. Широкое распространение они получили благодаря относительной дешевизне и хорошем качестве снимков.
  • Полнокадровая матрица имеет размер 36 * 24 мм. Её соотношение сторон 3:2, а по размеру она соответствует 35 мм кадру. Такие матрицы дорого обходятся в производстве и применяются в профессиональной фототехнике.
  • Среднеформатные матрицы имеют формат 60 * 45 мм с соотношением сторон 3:2. Такие матрицы сшиваются из нескольких более простых, что непременно сказывается на стоимости такого производства. Применяются исключительно в дорогих фотоаппаратах.

Разобравшись с основными размерами, стоит поговорить о том, на что же именно они влияют.

Физический размер матрицы

Прежде всего, размер матрицы влияет на габариты и вес фотокамеры. Размер оптической части напрямую зависит от размера матрицы, а отсюда можно делать соответствующие выводы.

Также размер матрицы является показателем цифрового шума, который будет передаваться на снимки.

Цифровой шум существенно портит фотографии, создавая впечатление наложенной на снимок маски из точек и царапин.

Шум может возникать по многим причинам. Это может быть дефект самой матрицы, проявляющийся в утечке тока, пробивающегося на соседние пиксели. Также появление шума может быть следствием нагрева матрицы.

На показатели шума влияют как физический размер матрицы, так и размеры пикселей. Чем размер матрицы больше, тем больше света на нее попадает. Соответственно полезной информации больше. Использование больших по размеру матриц позволяет получить более яркое изображение с естественными цветами.

При большом размере пикселей слой изоляции между ними тоже больше, а следовательно ток утечки уменьшается.

Для большего осознания понятия размера пикселя просто представьте две матрицы одинакового размера. На одной матрице 4000 пикселей (4Мп), а на второй 8000 пикселей (8Мп). Представьте теперь разницу в слое изоляции между каждым пикселем для первого и для второго случая.

Стоит заметить, что на матрицы маленького размера попадает мало света, а соответственно полезный сигнал не велик. Его нужно усиливать, а вместе с полезной информацией усиливаются и шумы.

Вывод!

Подводя итог, можно выделить тот факт, что на матрицу большого размера попадает большее количество света. Соответственно снимок будет ярче и четче. Увеличение размера матрицы увеличивает стоимость её производства, а, следовательно, фотоаппараты с матрицами большого физического размера будут стоить намного дороже своих компактных аналогов.

Copyright by TakeFoto.ru

Размер матрицы фотоаппарата и её влияние на ГРИП

Матрица в цифровой фотокамере – это что-то вроде кадра на пленочных аппаратах. Проходящие через объектив лучи света попадают на нее и «рисуют» заданную картинку. Отличие матрицы от аналоговой технологии в том, что картинка не хранится на поверхности пленки, а записывается в память камеры в виде электронного файла.

Матрица представляет собой пластину, состоящую их фотодатчиков (пикселей). В зависимости от количества света, попадающего на пиксели, они генерируют сигнал определенной мощности. Зависимость здесь прямая: больше света – сильнее сигнал. Именно от количества этих фотодатчиков зависит размер будущей фотографии, уровень детализации изображения и наличие на картинке шумов.

Так, если матрица имеет 2592 пикселя в ширину и 1944 – в высоту, то камеру характеризуют как «пятимегапиксельную» (2592х1944=5038848). При прочих равных условиях, чем больше матрица, тем выше качество снимков.

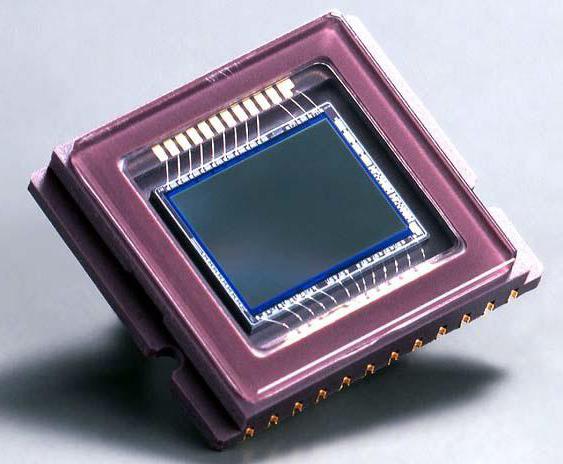

CMOS матрица фотоаппарата Canon EOS1000D

Таким образом, размер матрицы является одной из важнейших характеристик аппарата. Но наряду с покупателями этот факт отлично известен производителям техники. И результатом борьбы за клиента стала подмена понятий. Вместо того, что ориентироваться на физический размер матрицы, измеряемый в миллиметрах, фотолюбители смотрят исключительно на пиксельность камеры, искусственно «подогнанную» в рекламных целях.

Увеличить количество фотодатчиков можно двумя разными способами: путем увеличения матрицы или же уменьшения площади самих датчиков. Первый метод (дорогой) приводит к реальному улучшению характеристик матрицы, а второй (дешевый) – позволяет поместить на неизменной площади пластины большее количество точек. Нетрудно догадаться, какой путь для себя выбирают производители массовой фототехники.

Размеры матрицы на камерах обозначаются геометрическим размером чипа. Причем точно вычислить физический размер пластины это обозначение не позволяет, а используется для сравнения матриц между собой. Для понимания реальных габаритов следует воспользоваться небольшой «шпаргалкой».

Самые маленькие  матрицы обозначаются как 1/3.2?. Физический размер их равен 3,4х4,5 миллиметров, соотношение сторон – 4:3. Используются такие матрицы в недорогих фотоаппаратах.

Матрицы с аналогичным соотношением сторон, но несколько большего размера (4х5,4 мм) маркируются как 1 / 2.7?.

1/2,5? – обозначение пластины размером 4,3х5,8 миллиметров. Эти матрицы являются самыми распространенными в камерах любительского уровня с несменной оптикой.

Матрицы 1/1,8? характеризуются геометрическими размерами 5,3х7,2 мм; 2 / 3? – 6,6х8,8 мм; 4 / 3? – 18х13,5 мм. Соотношение сторон у всех этих фотопластин составляет 4:3.

Стороны более профессиональных матриц соотносятся между собой как 3:2. Встречаются они в зеркальных цифровых камерах среднего ценового диапазона. Размер DX и APS-C матриц – 24х18 миллиметров.

APS-C, APS-H и полнокадровая 35 мм матрицы

Самые дорогие фотоаппараты оснащаются полнокадровыми или среднеформатными матрицами, габариты которых составляют 36х24 и 60х45 миллиметров соответственно.

Как уже отмечалось выше, размер матрицы оказывает влияние на несколько ключевых величин: габариты камеры, наличие шумов и ГРИП. В первом случае всё очевидно: чем больше матрица, тем больше размер фотоаппарата, больше его вес и выше стоимость.

Наличие на изображении цифровых шумов определяется, кроме размера матрицы, еще настройками камеры (повышением резкости, функцией шуподавления). Рассматривать показатель шума как отдельный показатель было бы неправильно, потому что передача его идет параллельно с основным световым сигналом на фотодатчики. Характеризовать эту величину можно только в соотношении силы сигнала к шумам.

Что касается влияния физического размера матрицы на глубину резкости (ГРИП), то здесь ситуация неоднозначна. Дело в том, что сами по себе ширина и высота фотопластины не имеют принципиального значения. Глубина резкости зависит, прежде всего, от фокусного расстояния и светосильности объектива. А они, как правило, невелики на компактных камерах с маленькой матрицей. Соответственно, получение малой глубины резкости на так называемых «мыльницах» практически невозможно.

Кроме размера, матрицы различаются также по типам, наиболее распространенными из которых являются следующие три:

1) CCD-, или ПЗС-матрицы. Изначально целью изобретения этой технологии было использование ее при создании запоминающих устройств. Но способность ПЗС-матрицы получать определенный заряд в результате фотоэлектрического эффекта изменила ее основной функционал. На основе CCD работают камеры фирмы Sony и еще нескольких крупных производителей.

2) CMOS-, или КМОП-матрицы. Главной особенностью CMOS является пониженное энергопотребление, которое достигается за счет использования транзисторов. Такие матрицы используются, в основном, в тех устройствах, для которых уровень потребления электроэнергии является критичным фактором (в кадбкуляторах, например, или электронных часах).

3) LiveMOS-матрица. Впервые технология «живого» просмотра была применена компанией Olympus в 2006 году. В перечне характеристик камеры LiveMOS-матрицу обычно указывают как «Live View».

Стоит отметить, что отличия между типами матриц принципиальны только в отношении процесса их производства. Человеческому же глазу разница между ними невидна. Поэтому тип используемой матрицы должен восприниматься фотографами в качестве дополнительной информации, и не более того.

Источник: Фотокомок.ру – изучаем основы фотографии (при копировании или цитировании активная ссылка обязательна)

Что такое размер матрицы фотоаппарата, видеокамеры? Как определить размер матрицы?

Продавцы и производители фотоаппаратов стараются обращать внимание покупателей на количество мегапикселей и умалчивать о таком важном параметре, как физический размер матрицы. Конечно, это нечестно, однако маркетинг никто не отменял, и он успешно диктует свои условия, поэтому производители и продавцы просто вынуждены давать пользователям то, чего они хотят.

Почему так важен размер матрицы?

Количество мегапикселей вообще не влияет на качество. Оно только определяет, насколько большим будет изображение. Картинка может быть просто огромной, но плохой. А чтобы она была хорошего качества, необходим большой размер матрицы. Эта информация не нова, но про нее намеренно забывают даже в магазинах.

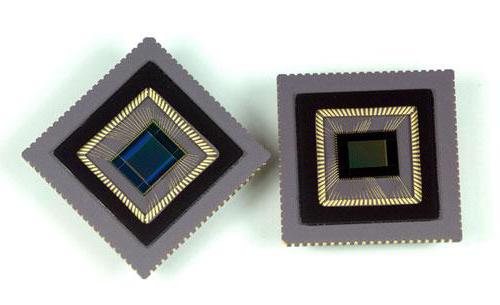

размер матрицы

Между тем хороший размер матрицы фотоаппарата (не максимальный, а просто хороший) важнее разрешения, ведь именно от него зависит качество картинки и то, насколько много света попадет на сам сенсор. Разрешение играет роль только тогда, когда планируется печать фотографий на большом носителе. Например, для печати фото на формате A1 необходимо большое разрешение, но даже здесь 4 Мп будет достаточно. Но для печати на обычной фотобумаге размером 10 х 15 см подойдет разрешение 2 Мп, не более. А вообще, большинство пользователей загружают фото в социальные сети, где они проходят предварительное сжатие.

Это соотношение фактического размера матрицы фотоаппарата к стандартному размеру пленки, который равен 35 мм. Поясним: современные камеры имеют кропнутые (обрезанные) матрицы, поэтому их размер чаще всего не равен и половине стандартного. Однако он всегда указывается в дробной величине (например, 1/3.2″), и покупатель при этом запутывается окончательно.

размером матрицы называется

Часто люди видят большое значение и думают, что это хорошо, но на самом деле большое значение в знаменателе - это плохо. Ведь чем оно будет больше, тем размер матрицы видеокамеры или фотоаппарата будет меньше, а значит, и качество снимков будет хуже.

Типовые размеры

В зависимости от того, насколько дорогой или хороший фотоаппарат, размер матрицы может быть малым, средним или большим. Ниже представим типовые размеры, которые встречаются чаще всего.

размер матрицы видеокамеры

Начнем с самых маленьких матриц:

  1. 1/3.2″ - матрицы с таким размером являются самыми маленькими. Хуже ничего на рынке быть не может. Видя такой параметр в характеристиках фотоаппарата, покупать его не стоит. Физический размер здесь равен 3,4 х 4,5 квадратных миллиметра, и ни один более-менее достойный фотоаппарат не будет оснащаться столь маленькой матрицей.
  2. 1/2.7″ - этот размер также мал (4 х 5,4 квадратных миллиметра) и встречается только в дешевых камерах.
  3. 1/2.5″ - физический размер матрицы с таким соотношением равен 4,3 х 5,8 кв. мм. Большинство современных "мыльниц" среднего ценового диапазона оснащаются такими сенсорами. Можно сказать, что это стандарт даже для современных беззеркальных и дешевых зеркальных фотоаппаратов.
  4. 1/1.8″ - геометрический размер сенсора равен 5,3 х 7,2 кв. мм. Отсюда начинается категория более-менее достойных фотоаппаратов. Дорогие зеркальные камеры среднего уровня могут оснащаться сенсором с такими геометрическими параметрами. Также и простые небольшие мыльницы могут иметь такие матрицы.
  5. 2/3″ - соотношение, при котором физический размер будет равен 6,6 х 8,8 квадратным миллиметрам. Сенсоры с таким параметром используются в дорогих зеркальных и компактных фотоаппаратах со сменной или несменной оптикой.
  6. 4/3″ - матрицы с таким соотношением применяются исключительно в дорогих камерах. Здесь размер равен 18 х 13,5 кв. мм.
  7. DX, APS-C. Редко размер указывается буквами. Если вы видите такой параметр, то это значит, что матрица в фотоаппарате больше предыдущего формата, и ее размер составляет 24 х 18 мм. Он соответствует полукадру 35 мм. Эти матрицы довольно популярны и часто их можно увидеть в полупрофессиональных фотоаппаратах. Они дешевые в изготовлении, а размер пикселя при этом в них остается большим даже при разрешении 11-12 Мп.
  8. Полнокадровые матрицы. По размеру они соответствуют классическому кадру 35 мм, и их размер составляет 36 х 24 кв. мм. На рынке существует мало фотоаппаратов с такими матрицами. Это профессиональные модели, которые очень дорого стоят. Сами матрицы сложны в производстве, чем и объясняется высокая стоимость фотоаппаратов, созданных на базе этих сенсоров.

Как определить размер матрицы?

Сделать это несложно. Он всегда указывается в технических характеристиках к любой камере. Но это можно даже сделать визуально. Например, цифровые фотоаппараты с матрицами размером 1/2.7″ будут небольшими, легкими. А вот камера с матрицей 1/1.8″ при прочих равных характеристиках будет немного больше и тяжелее.

хороший размер матрицы фотоаппарата

Размер оказывает влияние на вес и объем камеры, ведь размеры оптики тесно связаны с геометрическими параметрами сенсоров. Профессиональные фотографы могут "на глаз" определить, какой размер матрицы используется в том или ином фотоаппарате.

Шумы

Зернистость на фото - это один из самых распространенных дефектов, который может быть на фото. Если камера имеет небольшую матрицу, то количество света на нее попадает тоже небольшое. Из-за этого при ограниченном свете (например, в помещении) такие камеры делают фотографии с зернистостью (шумами). При равных условиях фотоаппарат с матрицей размером 1/1.8″ сделает фото с меньшим количеством шумов по сравнению с моделью с матрицей 1/2.3″. Конечно, в появлении шумов имеют место также внутренние электрические процессы, дефекты или нагрев матрицы, но это уже не относится к нашей теме.

как определить размер матрицы

Заключение

Помните, что фотоаппарат с разрешением 20 Мп и размером матрицы 1/2.3″ сделает фото по качеству хуже, чем камера с разрешение 8 Мп, но матрицей с размером 1/1.8″. Так что дело здесь совсем не в разрешении, которое влияет только на размер изображения. Он то вообще в нынешних условиях не играет роли, ведь в основном люди "заливают" свои фото в социальные сети, где никто не будет открывать их оригинальный размер.

Помните: размером матрицы называется физический реальный размер используемого сенсора, который оказывает наибольшее влияние на качество изображения. Выбирая камеру, в первую очередь обращайте внимание именно на геометрические размеры сенсора, которые всегда указываются в характеристиках. И только затем смотрите на остальные параметры, включая разрешение.

Матрица фотоаппарата ~ PhotoPoint

Матрица фотоаппарата, или как её еще называют фотоматрица, это микросхема, состоящая из фотодиодов (светочувствительных) элементов. Матрица используется во всех современных цифровых фокамерах и является одним из важнейших элементов. Её функцией заключается в преобразовании оптического изображения в поток цифровых данных.

Матрица фотоаппаратаМатрица фотоаппарата

В описании матрицы используется четыре основные характеристики:

  • Разрешение;
  • Светочувствительность;
  • Физический размер;
  • Соотношение сторон.

Ниже мы подробнее остановимся на каждой характеристики.

Разрешение матрицы фотоаппарата

Разрешение матрицы зависит от типа, плотности светочувствительных элементов и физического размера. В фотоматрицах разрешающая способность определяется размером пикселя. Размер пикселя может меняться в пределах 0,0025-0,0080 мм. Два пикселя отличаются друг от друга, когда между ними располагается третий, незасвеченный пиксель. В этом случае разрешающая способность соответствует расстоянию в два пикселя. В большинстве современных фотоаппаратов используются матрицы с разрешающей способностью 70-200 линий на миллиметр. 200 линий на миллиметр в матрицах крупноформатных зеркальных фотоаппаратов, а 70 в камерах мобильных телефонов и веб-камерах.

Светочувствительность фотоаппарата

Эта характеристика фотоаппарата определяет числовую зависимость параметров созданного изображения от экспозиции. Светочувствительность камеры измеряется в единицах ISO. Увеличение значения чувствительности влияет на увеличение цифрового шума в изображении. Использование больших значений ISO применяется при съемке в плохоосвещенных помещениях и в сумерках, когда важно снимать с быстрой выдержкой.

Физический размер матрицы фотоаппарата

Размер матрицы фотоаппаратаРазмер матрицы фотоаппаратаСравнение размеров матриц фирмы Nikon. Слева на право – Nikon Coolpix P500 (размер 1/2,3 дюйм, разрешение 12,1 Мп), Nikon 1 J2 (размер 1 дюйм, разрешение 10,1 Мп), Nikon D3100 (размер APS-C, разрешение 14,2 Мп), Nikon D4 (полнокадровый размер, разрешение 16,2 Мп)

Физический размер матрицы определяется размером пикселя. Известно что, чем больше пиксель, тем больше света он собирает. Количество света попавшего на сенсор камеры влияет на производительность фотоаппарата и качество создаваемых им фотографий.

Размер матрицы имеет прямую зависимость с ГРИП. Фотоаппараты с наибольшей матрицей имеют наименьшую ГРИП, то есть объекты вне фокуса будут сильно размыты. У камер с маленькой матрицей на снимках ГРИП будет наибольшей, это значит, что объекты вне фокуса будут четкими.

Соотношение сторон матрицы фотоаппарата

Отношение сторон не имеет существенного влияния на качество фотографий, но является одним из критериев в описании матрицы:

  • Формат кадра 4:3 применяется в любительских цифровых фотоаппаратах;
  • Формат кадра 3:2 используется в зеркальных фотокамерах;
  • Есть модели, в которых применяется формат 16:9.

Заключение

Есть неправильный стереотип, что разрешение матрицы влияет на качество фотографий. Еще несколько лет назад наблюдалась так называемая мегапиксельная гонка, когда производители создавали камеры с большим разрешением. Этот маркетинговый ход привлекал клиентов, но по факту оказывалось, что мыльница с разрешение 10,0 Мп снимала более качественные снимки чем модель того же уровня с разрешением 16,0 Мп.

Существенное влияние на качество фотографий и видео имеет физический размер пикселя и матрицы, но никак не разрешение. Покупая недорогой компактный фотоаппарат учитывайте не столько разрешение матрицы, а его соотношение к размеру. Как известно, полнокадровые фотоаппараты (матрица соответствует формату пленки 35 мм) создают наиболее привлекательные изображения именно благодаря величине сенсора.

Вас может заинтересовать:

Как узнать размер пикселя матрицы?

© 2016 Vasili-photo.com

Для чего фотографу может потребоваться размер пикселя? Таких ситуаций хватает. Знание размера пикселя бывает полезно для определения безопасной выдержки при съёмке с рук, ведь чем мельче пиксель, тем заметнее на снимках проявляется дрожание камеры, и тем более короткая выдержка может потребоваться для устранения шевелёнки. Не имея представления о размере пикселя матрицы вашего фотоаппарата, нельзя всерьёз рассуждать о глубине резкости, поскольку именно от размера пикселя напрямую зависит допустимый диаметр кружка рассеяния. Значение дифракционно-ограниченной диафрагмы для конкретной фотокамеры также зависит от размера пикселя. Наконец, не исключено, что при сравнении нескольких камер вы захотите узнать, какая из них обладает большей плотностью пикселей, а, значит, обеспечивает лучшую детализацию и больше подходит для съёмки удалённых объектов.

В инструкциях к цифровым фотоаппаратам очень редко указывается размер пикселя матрицы, но, к счастью, этот параметр довольно легко рассчитать самостоятельно.

В большинстве инструкций можно найти сведения о физическом размере фотоматрицы, а также о её линейном разрешении, т.е. о количестве пикселей, умещающихся на матрице в одном ряду по горизонтали или по вертикали. Например, матрица цифрового фотоаппарата Canon EOS 70D имеет размеры 22,5 × 15 мм или 5472 × 3648 пикселей. Чтобы найти размер одного пикселя, достаточно взять цифры для любой из сторон, разделить миллиметры на пиксели и умножить полученное частное на 1000, чтобы перевести результат в микрометры (микроны). Получаем формулу:

Формула 1, где

n – размер пикселя в микрометрах;

x – линейный размер матрицы в миллиметрах по одной из сторон;

a – количество пикселей по соответствующей стороне.

Для упомянутого выше 70D расчёт будет следующим:

22,5 ÷ 5472 · 1000 ≈ 4,1 мкм

Результат округлён до 0,1 мкм. Этого более чем достаточно для любых практических целей. Я использовал длинную сторону матрицы, но вы можете взять короткую и убедиться в том, что результат будет идентичным. У всех массовых современных фотоаппаратов пиксели условно квадратные, и потому расчёты можно проводить по любой из сторон матрицы. Впрочем, при использовании длинной стороны погрешность вычисления оказывается несколько меньше.

Возможно, вам не хочется лезть в инструкцию? Что ж, размер пикселя можно вычислить и не зная точных размеров матрицы.

Вам достаточно вспомнить разрешение вашей камеры в мегапикселях и её кроп-фактор. Уж эти-то параметры своего аппарата знает любой фотолюбитель. Формула будет выглядеть следующим образом:

Формула 2, где

n – всё тот же размер пикселя в микрометрах;

Kf– кроп-фактор;

N – разрешение в мегапикселях.

Таким образом, для Canon EOS 70D, обладающего кроп-фактором 1,6 и разрешением 20 Мп получаем:

29,4 ÷ (1,6 · √20) ≈ 4,1 мкм

Как видим, обе формулы дают абсолютно единодушный ответ. Вы вправе использовать ту, которая вам больше нравится.

На случай, если кто-то из моих читателей не в ладах с квадратными корнями, я счёл своим долгом самостоятельно рассчитать размеры пикселей для некоторых наиболее употребимых цифровых форматов и свести эти данные в единую таблицу. Пользуйтесь на здоровье.

Размер пикселя в зависимости от разрешения камеры и её кроп-фактора, мкм.

Разрешение, Мп

Кроп-фактор

1* 1,5 1,6 2 2,7
10 6,2 5,8 3,4
12 8,5 5,7 5,3 4,2
14 5,2 2,9
16 7,3 4,9 3,7
18 6,9 4,3 2,6
20 6,6   4,1 2,4
21 6,6 4,2
22 6,4
24 6 4 3,8
28 3,7
30 5,4
36 4,9
42 4,5
45 4,4
50 4,1
* Кроп-фактор, равный единице, соответствует
полному кадру (36 × 24 мм).

Очевидно, что чем меньше матрица цифрового фотоаппарата и чем выше его разрешение, тем меньшим размером обладает единичный пиксель матрицы. Хорошо это или плохо?

Главным, да, пожалуй, и единственным положительным следствием уменьшения размеров отдельного пикселя является возрастание общей плотности пикселей. Матрица с большей плотностью пикселей при прочих равных условиях способна обеспечить лучшую детализацию снимка. Однако это преимущество, хоть и довольно весомое, тянет за собой целый ворох негативных последствий. Камеры с высоким разрешением очень требовательны к качеству объективов и техническому мастерству фотографа. Они не прощают небрежности в работе и с циничным удовольствием запечатлят на снимке не только полезные детали, но и всевозможные дефекты оптики, шевелёнку и промахи фокусировки. Чем мельче пиксель, тем раньше становится заметным негативное влияние дифракции на резкость при диафрагмировании объектива. Вместе с тем, мелкий пиксель диктует пропорционально малые размеры допустимого кружка рассеяния, уменьшая тем самым глубину резко изображаемого пространства.

Следует помнить, что при двукратном уменьшении линейных размеров пикселя его площадь уменьшается вчетверо, а, значит, вчетверо же уменьшается и количество фотонов, которые способен уловить фотодиод в единицу времени. На практике это означает падение ёмкости фотодиода, и пропорциональное снижение динамического диапазона матрицы. Можно даже сказать, что повышение количества пикселей почти всегда осуществляется ценой снижения их качества.

***

Не исключено, что у некоторых читателей возникнет вопрос: а действительно ли автор уверен в том, что размер пикселя может быть рассчитан с помощью приведённых им формул? Нет, автор в этом не уверен. Собственно фотодиоды матрицы занимают далеко не всю её площадь, и их фактический размер всегда меньше расчётного (см. «Как работает цифровой фотоаппарат»). Если быть точным, то формулы наши позволяют вычислить расстояние между геометрическими центрами двух соседних фотодиодов. Это расстояние смело может быть принято за теоретический размер пикселя и использовано для любых необходимых фотографу вычислений.

Спасибо за внимание!

Василий А.

Post scriptum

Если статья оказалась для вас полезной и познавательной, вы можете любезно поддержать проект, внеся вклад в его развитие. Если же статья вам не понравилась, но у вас есть мысли о том, как сделать её лучше, ваша критика будет принята с не меньшей благодарностью.

Не забывайте о том, что данная статья является объектом авторского права. Перепечатка и цитирование допустимы при наличии действующей ссылки на первоисточник, причём используемый текст не должен ни коим образом искажаться или модифицироваться.

Желаю удачи!


  Дата публикации: 07.01.2015
  Последнее обновление: 11.11.2016
Лицензия Creative Commons

Вернуться к разделу "Матчасть"

Перейти к полному списку статей


Как вычислить собственную матрицу камеры для камеры - Code Yarns 👨‍💻

Матрица внутренней камеры полезна для камер глубины, чтобы получить трехмерное положение любого заданного пикселя в системе координат камеры. Модель камеры с точечным отверстием , используемая для встроенной матрицы камеры, подробно объясняется здесь.

Матрица внутренней камеры имеет вид:

f_x s x
0 f_y y
0 0 1


Здесь f_x и f_y - это фокусных расстояний камеры в направлениях X и Y. с - это перекос оси и обычно составляет 0 . x и y - это размеры X и Y изображения, создаваемого камерой, измеренные от центра изображения. (Таким образом, они составляют половину длины и ширины изображения.)

Обычно мы знаем размеры изображения, создаваемого камерой. Что обычно не предусмотрено, так это фокусные расстояния. Вместо этого производители камер предоставляют угол поля зрения (FOV) в горизонтальном и вертикальном направлениях.

Используя углы обзора, фокусные расстояния могут быть рассчитаны с использованием тригонометрии. Например, учитывая FOV a_x в горизонтальном направлении, фокусное расстояние f_x может быть вычислено с использованием:

f_x = x / tan (a_x / 2)


Мы делим FOV на 2, потому что этот угол охватывает весь горизонтальный или вертикальный вид.

В качестве примера рассмотрим камеру Primesense Carmine 1.09 с глубиной . Он создает изображение VGA (640 × 480). В его спецификациях указано горизонтальное поле зрения 57.5 градусов и вертикальное поле зрения 45 градусов.

Используя вышеприведенную информацию, мы можем вычислить ее собственную матрицу камеры следующим образом:

583,2829786373293 0,0 320,0
0,0 579,4112549695428 240,0
0,0 0,0 1,0


Нравится:

Нравится Загрузка ...

Связанные

Опубликовано Ashwin

Посмотреть все сообщения Эшвин

Опубликовано

,
opengl - как рассчитать поле зрения камеры из внутренней матрицы камеры?
Переполнение стека
  1. Товары
  2. Клиенты
  3. Случаи использования
  1. Переполнение стека Публичные вопросы и ответы
  2. Команды Частные вопросы и ответы для вашей команды
  3. предприятие Частные вопросы и ответы для вашего предприятия
  4. работы Программирование и связанные с ним технические возможности карьерного роста
  5. Талант Нанимать технический талант
  6. реклама Связаться с разработчиками по всему миру
,
с ++ - Как найти фокусное расстояние от матрицы камеры?
Переполнение стека
  1. Товары
  2. Клиенты
  3. Случаи использования
  1. Переполнение стека Публичные вопросы и ответы
  2. Команды Частные вопросы и ответы для вашей команды
  3. предприятие Частные вопросы и ответы для вашего предприятия
  4. работы Программирование и связанные с ним технические возможности карьерного роста
  5. Талант Нанимать технический талант
  6. реклама Связаться с разработчиками по всему миру

Загрузка…

  1. Авторизоваться зарегистрироваться
.

python - матрица вращения камеры

Переполнение стека
  1. Товары
  2. Клиенты
  3. Случаи использования
  1. Переполнение стека Публичные вопросы и ответы
  2. Команды Частные вопросы и ответы для вашей команды
  3. предприятие Частные вопросы и ответы для вашего предприятия
  4. работы Программирование и связанные с ним технические возможности карьерного роста
  5. Талант Нанимать технический талант
  6. реклама Связаться с разработчиками по всему миру
,

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
