CCD или CMOS? Что лучше?

В рубрику "Видеонаблюдение (CCTV)" | К списку рубрик  |  К списку авторов  |  К списку публикаций

Сенсор изображения является важнейшим элементом любой видеокамеры. Сегодня практически во всех камерах используются датчики изображения CCD или CMOS. Оба типа датчика выполняют задачу преобразования изображения, построенного на сенсоре объективом, в электрический сигнал. Однако вопрос, какой датчик лучше, до сих пор остается открытым

Н.И. Чура
Технический консультант
ООО "Микровидео Группа"

CCD является аналоговым датчиком, несмотря на дискретность светочувствительной структуры. Когда свет попадает на матрицу, в каждом пикселе накапливается заряд или пакет электронов, преобразуемый при считывании на нагрузке в напряжение видеосигнала, пропорциональное освещенности пикселей. Минимальное количество промежуточных переходов этого заряда и отсутствие активных устройств обеспечивают высокую идентичность чувствительных элементов CCD.

CMOS-матрица является цифровым устройством с активными чувствительными элементами (Active Pixel Sensor). С каждым пикселем работает свой усилитель, преобразующий заряд чувствительного элемента в напряжение. Это дает возможность практически индивидуально управлять каждым пикселем.

Эволюция CCD

С момента изобретения CCD лабораторией Белла (Bell Laboratories, или Bell Labs) в 1969 г. размеры сенсора изображения непрерывно уменьшались. Одновременно увеличивалось число чувствительных элементов. Это естественно вело к уменьшению размеров единичного чувствительного элемента (пикселя), а соответственно и его чувствительности. Например, с 1987 г. эти размеры сократились в 100 раз. Но благодаря новым технологиям чувствительность одного элемента (а следовательно, и всей матрицы) даже увеличилась.

Что позволило доминировать
С самого начала CCD стали доминирующими сенсорами, поскольку обеспечивали лучшее качество изображения, меньший шум, более высокую чувствительность и большую равномерность параметров пикселей.

Основные усилия по совершенствованию технологии были направлены на улучшение характеристик CCD.

Как растет чувствительность
По сравнению с популярной матрицей Sony HAD стандартного разрешения (500х582) конца 1990-х гг. (ICX055) чувствительность моделей более совершенной технологии Super HAD выросла почти в 3 раза (ICX405) и Ex-view HAD – в 4 раза (ICX255). Причем для черно-белого и цветного варианта.

Для матриц высокого разрешения (752х582) успехи несколько менее впечатляющие, но если сопоставлять модели цветного изображения Super HAD с самыми современными технологиями Ex-view HAD II и Super HAD II, то рост чувствительности составит в 2,5 и 2,4 раза соответственно. И это несмотря на уменьшение размеров пикселя почти на 30%, поскольку речь идет о матрицах самого современного формата 960H с увеличенным количеством пикселей до 976х582 для стандарта PAL. Для обработки такого сигнала Sony предлагает ряд сигнальных процессоров Effio.

Добавилась ИК-составляющая


Одним из эффективных методов роста интегральной чувствительности является расширение спектральных характеристик чувствительности в область инфракрасного диапазона. Это особенно характерно для матрицы Ex-view. Добавление ИК-составляющей несколько искажает передачу относительной яркости цветов, но для черно-белого варианта это не критично. Единственная проблема возникает с цветопередачей в камерах "день/ночь" с постоянной ИК-чувствительностью, то есть без механического ИК-фильтра.


Развитие этой технологии в моделях Ex-view HAD II (ICX658AKA) в сравнении с предыдущим вариантом (ICX258AK) обеспечивает рост интегральной чувствительности всего на 0,8 дБ (с 1100 до 1200 мВ) с одновременным увеличением чувствительности на длине волны 950 нм на 4,5 дБ. На рис. 1 приведены характеристики спектральной чувствительности этих матриц, а на рис. 2 – отношение их интегральной чувствительности.


Оптические инновации
Другим методом роста чувствительности CCD являются увеличение эффективности пиксельных микролинз, светочувствительной области и оптимизация цветовых фильтров.

На рис. 3 представлено устройство матриц Super HAD и Super HAD II, показывающее увеличение площади линзы и светочувствительной области последней модификации.

Дополнительно в матрицах Super HAD II значительно увеличено пропускание светофильтров и их устойчивость к выцветанию. Кроме того, расширено пропускание в коротковолновой области спектра (голубой), что улучшило цветопередачу и баланс белого.

На рис. 4 представлены спектральные характеристики чувствительности матриц Sony 1/3" Super HAD (ICX229AK) и Super HAD II (ICX649AKA).

CCD: уникальная чувствительность

В совокупности перечисленных мер удалось добиться значительных результатов по улучшению характеристик CCD.

Сравнить характеристики современных моделей с более ранними вариантами не представляется возможным, поскольку тогда не производились цветные матрицы широкого применения даже типового высокого разрешения. В свою очередь, сейчас не производятся черно-белые матрицы стандартного разрешения по новейшим технологиям Ex-view HAD II и Super HAD II.

В любом случае по чувствительности CCD до сих пор являются пока недостижимым ориентиром для CMOS, поэтому они все еще широко используются за исключением мегапиксельных вариантов, которые очень дорого стоят и применяются в основном для специальных задач.

CMOS: достоинства и недостатки

Сенсоры CMOS были изобретены в конце 1970-х гг., но их производство удалось начать только в 1990-е по причине технологических проблем. И сразу наметились их основные достоинства и недостатки, которые и сейчас остаются актуальными.

К достоинствам можно отнести большую интеграцию и экономичность сенсора, более широкий динамический диапазон, простоту производства и меньшую стоимость, особенно мегапиксельных вариантов.

С другой стороны, CMOS-сенсоры обладают меньшей чувствительностью, обусловленной, при прочих равных условиях, большими потерями в фильтрах структуры RGB, меньшей полезной площадью светочувствительного элемента.

В результате множества переходных элементов, включая усилители в тракте каждого пикселя, обеспечить равномерность параметров всех чувствительных элементов значительно сложнее в сравнении с CCD. Но совершенствование технологий позволило приблизить чувствительность CMOS к лучшим образцам CCD, особенно в мегапиксельных вариантах.

Ранние сторонники CMOS утверждали, что эти структуры будут гораздо дешевле, потому что могут быть произведены на том же оборудовании и по тем же технологиям, что и микросхемы памяти и логики. Во многом данное предположение подтвердилось, но не полностью, поскольку совершенствование технологии привело к практически идентичному по сложности производственному процессу, как и для CCD.

С расширением круга потребителей за рамки стандартного телевидения разрешение матриц стало непрерывно расти. Это бытовые видеокамеры, электронные фотоаппараты и камеры, встроенные в средства коммуникации. Кстати, для мобильных устройств вопрос экономичности довольно важный, и здесь у CMOS-сенсора нет конкурентов.

Например, с середины 1990-х гг. разрешение матриц ежегодно вырастало на 1–2 млн элементов и теперь достигает 10–12 Мпкс. Причем спрос на CMOS-сенсоры стал доминирующим и сегодня превышает 100 млн единиц.

CMOS: улучшение чувствительности

Первые образцы камер наблюдения конца 1990-х – начала 2000-х с CMOS-матрицами имели разрешение 352х288 пкс и чувствительность даже для черно-белого варианта около 1 лк. Цветные варианты уже стандартного разрешения отличались чувствительностью около 7–10 лк.

Что предлагают поставщики
В настоящее время чувствительность CMOS-матриц, безусловно, выросла, но не превышает для типовых вариантов цветного изображения величины порядка нескольких люксов при разумных величинах F числа объектива (1,2– 1,4). Это подтверждают данные технических характеристик брендов IP-видеонаблюдения, в которых применяются CMOS-матрицы с прогрессивной разверткой. Те производители, которые заявляют чувствительность около десятых долей люкса, обычно уточняют, что это данные для меньшей частоты кадров, режима накопления или по крайней мере включенной и достаточно глубокой АРУ (AGC).

Причем у некоторых производителей IP-камер максимальная АРУ достигает умопомрачительной величины –120 дБ (1 млн раз). Можно надеяться, что чувствительность для этого случая в представлении производителей предполагает пристойное отношение "сигнал/шум", позволяющее наблюдать не один только "снег" на экране.

Инновации улучшают качество видео
В стремлении улучшить характеристики CMOS-матриц компания Sony предложила ряд новых технологий, обеспечивающих практическое сравнение CMOS-матриц с CCD по чувствительности, отношению "сигнал/шум" в мегапиксельных вариантах.

Новая технология производства матриц Exmor основана на изменении направления падения светового потока на матрицу. В типовой архитектуре свет падает на фронтальную поверхность кремниевой пластины через и мимо проводников схемы матрицы. Свет рассеивается и перекрывается этими элементами. В новой модификации свет поступает на тыльную сторону кремниевой пластины. Это привело к существенному росту чувствительности и снижению шума CMOS-матрицы.

На рис. 5 поясняется различие структур типовой матрицы и матрицы Exmor, показанных в разрезе.


На фото 1 приведены изображения тестового объекта, полученные при освещенности 100 лк (F4.0 и 1/30 с) камерой с CCD (фронтальное освещение) и CMOS Exmor, имеющих одинаковый формат и разрешение 10 Мпкс. Очевидно, что изображение камеры с CMOS по крайней мере не хуже изображения с CCD.


Другим способом улучшения чувствительности CMOS-сенсоров является отказ от прямоугольного расположения пикселей с построчным сдвигом красного и синего элементов. При этом в построении одного элемента разрешения используются по два зеленых пикселя – синий и красный из разных строк. Взамен предлагается диагональное расположение элементов с использованием шести соседних зеленых элементов для построения одного элемента разрешения. Такая технология получила название ClearVid CMOS. Для обработки предполагается более мощный сигнальный процессор изображений.

Различие структур расположения цветных элементов иллюстрируются рис. 6.


Считывание информации осуществляется быстродействующим параллельным аналого-цифровым преобразователем. При этом частота кадров прогрессивной развертки может достигать 180 и даже 240 кадр/с. При параллельном съеме информации устраняется диагональный сдвиг кадра, привычный для CMOS-камер с последовательным экспонированием и считыванием сигнала, так называемый эффект Rolling Shutter – когда полностью отсутствует характерный смаз быстро движущихся объектов.


На фото 2 приведены изображения вращающегося вентилятора, полученные CMOS-камерой с частотой кадров 45 и 180 кадр/с.

Полноценная конкуренция

В качестве примеров мы приводили технологии Sony. Естественно, CMOS-матрицы, как и CCD, производят и другие компании, хотя не в таких масштабах и не столь известные. В любом случае все так или иначе идут примерно одним путем и используют похожие технические решения.

В частности, известная технология матриц Panasonic Live-MOS также существенно улучшает характеристики CMOS-матриц и, естественно, похожими методами. В матрицах Panasonic уменьшено расстояние от фотодиода до микролинзы. Упрощена передача сигналов с поверхности фотодиода. Уменьшено количество управляющих сигналов с 3 (стандартные CMOS) до 2 (как в CCD), что увеличило фоточувствительную область пикселя. Применен малошумящий усилитель фотодиода. Используется более тонкая структура слоя датчиков. Сниженное напряжение питания уменьшает шум и нагрев матрицы.

Можно констатировать, что мегапиксельные матрицы CMOS уже могут успешно конкурировать с CCD не только по цене, но и по таким проблемным для этой технологии характеристикам, как чувствительность и уровень шума. Однако в традиционном CCTV телевизионных форматов CCD-матрицы остаются пока вне конкуренции.

Опубликовано: Журнал "Системы безопасности" #5, 2011
Посещений: 89166

  Автор


Чура Н.
И.Технический консультант ООО "Система СБ" и ООО "Микровидео /Группа".

Всего статей:  57

В рубрику "Видеонаблюдение (CCTV)" | К списку рубрик  |  К списку авторов  |  К списку публикаций

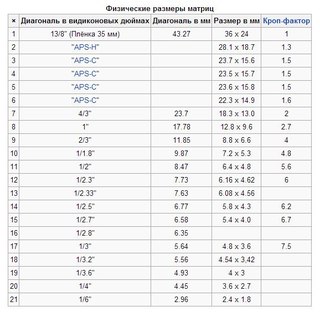

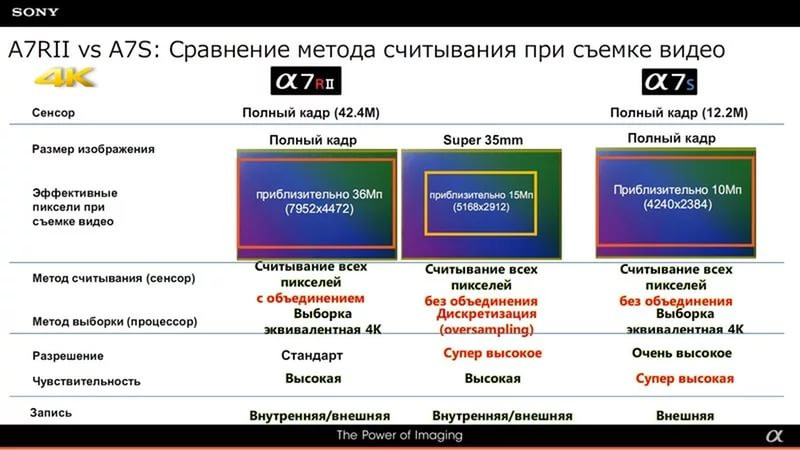

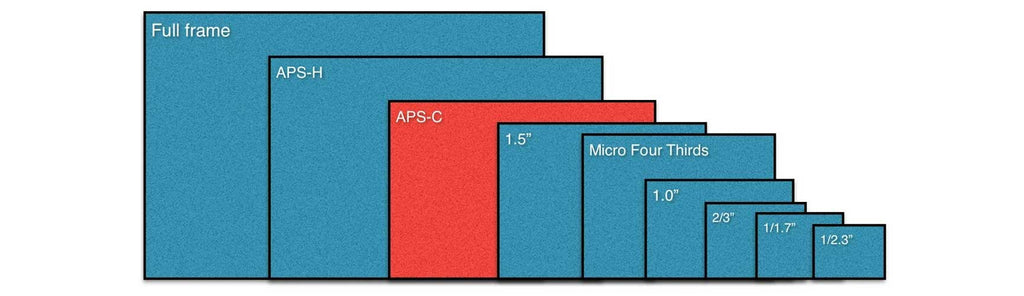

Маленькая матрица против большой. Видеоурок

Фотография сегодня – новая религия: в неё веришь, её обожаешь, её боишься, вожделеешь новую камеру или объектив. Замещаешь фотокарточками собственное «Я», будто без фотокарточек ты не существуешь, а когда она есть – существуешь. И все технические аспекты фотокамер кажутся получают гораздо более важными, чем на самом деле. Поэтому споры об оптике, камерах, матрицах – бесконечны.


Попробуем вклиниться в спор людей, предпочитающих большие матрицы и маленькие. Владельцы первых говорят, что у них больше динамический диапазон (хотя они не представляют, как его можно использовать), что в принципе большая матрица лучше, т. к. все профи снимают на большие сенсоры. Владельцы камер с маленькими матрицами говорят, что первые – идиоты, потому что для маленьких матриц и оптика компактнее и часто дешевле, и сами камеры миниатюрнее и красивее, а мифическая потеря в каком-то динамическом диапазоне очень спорная…
Иван Диденко в этом уроке решил на конкретных примерах объяснить, в каких случаях маленькие матрицы уступают большим, а в каких – между ними нет никакой разницы.



iPhone Полнокадровая матрица


При достаточной освещенности качество съёмки айфоном и в 10 раз более дорогой полнокадровой камерой практически одинаково.


iPhone Полнокадровая матрица




Понятно, что если мы начнём их увеличивать  или обрабатывать, очевидная разница вылезет. Но глядя на фотографии с экрана или размещая их, например, в ВК, вы вряд ли увидите разницу.


iPhone Полнокадровая матрица






Глядя на эти фотографии,  можно сказать, что для любителя и старенького айфона вполне достаточно и отдельная камера в общем-то и не нужна.

Недавно Иван уже снимал видеоурок,  где сравнивал кроп с полным кадром и уже тогда отметил, что разница между снимками, полученными с помощью первых и вторых, малозаметна.

Съёмочные условия редко бывают идеальными, и как только появился контровой свет,  тяжелая тень под парапетом набережной, айфон стал сдавать: ему тяжело вытягивать тени и прижимать светлые места. В то время как у камеры с большой матрицей (справа) вообще нет никаких проблем, она превосходно справляется с ситуацией.


iPhone Полнокадровая матрица



В этом кадре айфону также не хватает динамического диапазона: цветы внизу – почти чёрные, хотя на фотографии справа они красные, и на небе – больше провалов.

iPhone Полнокадровая матрица


На снимке, сделанном айфоном, левый край тучек является уже необрабатываемым, а теневую часть здания не высветлена. И в то же время для полнокадровой камеры и тучи, и здание не вызвали никаких сложностей.

iPhone Полнокадровая матрица




Чтобы выделить главные различия возможностей матриц разных размеров, отбросим в сторону такие критерии как шум, количество цветов. .. Главное – это возможность размывать задний фон и передавать тональный контраст или динамический диапазон.
Когда мы говорим о размытии, понятно, что речь не непосредственно о матрице, а об оптике, которая работает с этой матрицей. На крупных матрицах это сделать проще, на маленьких – гораздо сложнее, и добиться эффекта, как на крупных, невозможно.

Казалось бы, размытие и передача тонального контраста – всего-то, можно прожить и без этого. И можно и нельзя. Именно эти две характеристики отвечают за формирование объёма в кадре, этому был посвящён отдельный урок «Практика создания объёма в фотографии». Объём в кадре – главная характеристика художественной фотографии, потому что именно этот объём позволяет мозгу воспринимать плоское изображение как настоящее объемное пространство, как будто мы смотрим на него реально в жизни.
Конечно,  от фотографа требуется мастерство для реализации и первой и второй возможностей. Далеко не в каждой фотографии есть ощущение тонального контраста, передающего объём. И не в каждой фотографии имеет смысл размывать задний фон, часто такое размытие даже мешает. А мастерство необходимо в применении этих потенциальных возможностей крупноформатных камер.

В каких ситуациях большая матрица не является преимуществом? Когда вы ведете нехудожественную съёмку. Репортаж, спортивные соревнования – там, где кадр не должен нести художественный эффект. В таких случаях маленькой матрицы будет вполне достаточно. Тональный контаст вам не нужен, а размытие даже вредно, ведь вам, наоборот, нужна чёткая, качественная фотография. И для этого маленький сенсор обладает даже бОльшими преимуществами.
Резюмируя, постараемся ответить, почему в ряде случаев крупная матрица необходима?   Например, Ивану она нужна при съёмке видео, часто в сложных условиях освещения, когда маленький сенсор не сможет выдать хорошую картинку. Большая матрица к тому же позволяет получать качественное по шумам и цветности видео почти в полной темноте.
Но понятно, что большинству людей это совсем не нужно, особенно, если камера используется в личных, а некоммерческих целях.

Лучшие компактные камеры

⟵ В НАЧАЛО 🏠



Если вам нужна компактная камера, которая будет делать отличные фотографии без необходимости заморачиваться со всякими разными объективами, то на рынке есть масса интересных предложений на любой вкус и кошелек. В нашей подборке все камеры идут с зум-объективами широкого диапазона (как минимум 24-70мм в 35мм эквиваленте).

Матрица у большинства камер из списка идет размером в 1 дюйм. Это больше, чем в смартфонах, но меньше, чем в беззеркальных камерах со сменными объективами. Чем больше размер матрицы, тем больше возможности управлять глубиной резкости и часто (но не всегда) это дает лучшее качество изображения (без шумов) при низком освещении.

Если вам не нужен зум, то рассмотрите нашу подборку компактов с фиксированным объективом.



Наш выбор: Sony RX100 VII

Благодаря необычайно быстрому автофокуса, Сони RX100 VII – одна из самых мощных компактных камер на рынке на сегодняшний день. Ее объектив покрывает диапазон от 24мм до 200мм, что позволяет снимать практически любой сюжет: от пейзажей до птиц в полете. Поворотный экран и вход для внешнего микрофона делают эту камеру подходящей для влоггинга.

Несмотря на то, что при слабом освещении Sony RX100 VII фокусируется не так быстро (из-за темноватого объектива), качество изображения, детализация и динамический диапазон в любом случае на высоте! Видео в 4К она снимает, тоже, отличного качества.

Но, как мы уже сказали, главное оружие этой камеры - ее автофокус. Это лучший автофокус из всех компактных камер, представленных на рынке, на сегодняшний день. Просто выбираете объект съемки: тело, лицо или глаза и камера будет безошибочно находить его. Автофокус может выбрать и держать объект съемки даже если вы фотографируете со скоростью в 20 кадров в секунду.

Единственное в этой камере, что заставляет нас сомневаться, это управление. Во-первых меню, в стиле Sony, достаточно запутанное. Во-вторых тяжело попадать по кнопкам, тк они очень маленькие. В-третьих корпус маленький, гладкий и из-за этого камеру достаточно легко уронить. Если вас эти нюансы не смущают, то мы уверяем вас, что покупка именно Sony RX100 VII будет одним из лучших ваших решений, тк эта камера – настоящий космический корабль не смотря на то, что выглядит как игрушечная 😉

НАМ НРАВИТСЯ В ЭТОЙ КАМЕРЕ:

  • Лучший автофокус на рынке
  • Отличное качество изображений
  • Качественное видео в 4К

НАМ НЕ НРАВИТСЯ В ЭТОЙ КАМЕРЕ:

  • Запутанное меню
  • Темный объектив
  • Скользкий маленький корпус

Так же рассмотрите: Canon G5 X II

Если вас смущает темный объектив в Sony RX100 VII, то Canon G5 X II будет хорошей альтернативой. У этой камеры диафрагма f/1.8-2.8. Это значит, что она будет, во-первых, красиво размывать фон, и, во-вторых, выдавать лучшее качество изображения при слабом освещении. Фокусное расстояние у этого объектива 24-120мм, что очень хорошо и позволит вам снимать практически любые сцены: пейзажи, портреты и даже объекты в отдалении.

Кэнон G5 X II делает фотографии отличного качества с приятными теплыми цветами, которые можно ожидать от Canon. Качество видео так же очень хорошее, но из-за того, что в этой камере нет входа для внешнего микрофона, для влоггинга скорее лучше подойдет Sony RX100 VII или Canon G7 X III

На корпусе у Canon G5 X II специальное колесико, на каждый поворот которого можно назначить любую функцию. Экран сенсорный и поворотный. Есть электронный видоискатель. Меню, в отличие от конкурента, простое и понятное. Из отрицательных моментов можно отметить маленькое время работы от аккумулятора и автофокус проигрывает конкуренту (хотя, если сравнивать с Sony RX100 VII, то автофокус любой камеры будет проигрывать).

НАМ НРАВИТСЯ В ЭТОЙ КАМЕРЕ:

  • Широкая диафрагма
  • Хорошее качество видео в 4К
  • Высокая скорость съемки

НАМ НЕ НРАВИТСЯ В ЭТОЙ КАМЕРЕ:

  • Слабая батарея
  • Следящий автофокус иногда ошибается
  • Нет входа для микрофона

Выбирая лучшую камеру мы рассматривали приведенный ниже список и, несмотря на то, что первое место мы отдали Sony RX100 VII, а второе ушло Canon G5X II, остальные варианты так же хороши и если вам по каким-то причинам не подходят первые две камеры, то смело можно выбирать из этого списка:

CCD (ПЗС) — фото матрицы, сравнение с КМОП (cmos), плюсы и минусы.

CCD (Charge Coupled Device, ПЗС, прибор с зарядовой связью)- технология производства светочувствительных матриц для оптического оборудования: камеры мобильных телефонов, цифровые и зеркальные фотоаппараты, медицинское оборудование & etc.

Информация с каждой чувствительной ячейки считывается в память фотокамеры последовательно, что не позволяет сделать следующий кадр до того как считаются все данные прошлого кадра (в данный момент от этой проблемы частично избавились увеличив буфер памяти). Это не позволяет использовать матрицу в процессе авто-фокуса и потоковой видеозаписи, потому данные матрицы постепенно вытесняются технологией CMOS (КМОП), матрицы которых могут производить видеозапись и авто фокусировку посредством самой матрицы.

Плюсами CCD матриц над CMOS являются:

  • · Меньше шумность изображения на пиксель.
  • · Нет искажений цвета в жёлтые тона, больше натурализма в зелёных тонах.
  • · Проще в производстве, но дороже.
  • · Не греются при долгой съёмке и следовательно создают меньше шумов.
  • · У технологии CCD, сама матрица имеет больший (полный) размер для съёмки, в отличии от технологии CMOS, где светочувствительна лишь её часть, поэтому света попадает больше. Соответственно CCD более светочувствительна, чем матрицы CMOS.

Минусы CCD матриц:

  • · Потребление энергии больше.
  • · Невозможность потоковым методом снимать кадр за кадром (в данное время уже возможно).
  • · Некоторые ограничения в будущем, при создании матриц с высокими разрешениями.
  • · Требуется больше места для размещения матрицы, фотоаппараты обычно имеют несколько большие габариты, но не всегда.

Вообще, для зеркальных фотоаппаратов с CMOS матрицами принципиально не нужен затвор. Он выполняет скорее дополняющую функцию, чем чисто функциональную. Потому многие любительские зеркальные фотоаппараты, всё больше приближаются к обычным цифровым «мыльницам», что немного портит качество снимков, но уменьшает цену готового изделия.

Постепенно, CCD матрицы вытесняются более дешёвыми CMOS матрицами. Правда, происходит это пока только в любительских и полупрофессиональных линейках зеркальных фотоаппаратов. Позиции CCD на поприще профессиональных зеркальных фотокамер всё также сильны.
