Строение зеркального фотоаппарата: Как работает зеркальный фотоаппарат? Устройство зеркалки

Содержание

Устройство зеркального фотоаппарата - презентация онлайн

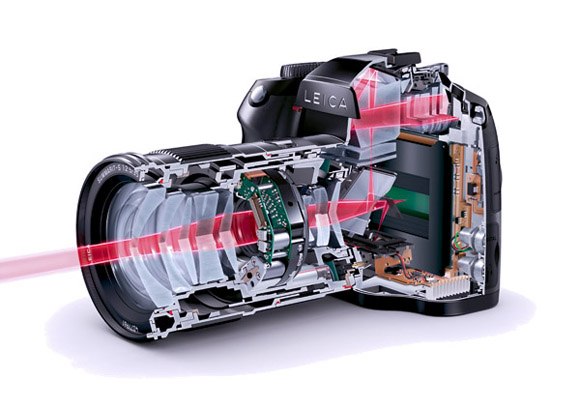

1. Устройство зеркального фотоаппарата

2. Принцип действия фотоаппарата

• Световой поток сквозь объектив
попадает на диафрагму;
• Диафрагма регулирует количество
света и пропускает его на зеркало;
• Свет отражается от зеркала и
попадает в призму, преломляясь
через которую доходит до
видоискателя;
• В момент фотографирования
зеркало поднимается и
открывается затвор
фотоаппарата;
• Свет попадает на матрицу и
создает на ней изображение;
• Затвор закрывается и зеркало
опускается.

3. Отличие между зеркальным цифровым и зеркальным пленочным аппаратом

Зеркальный фотоаппарат
• электронная система записи
изображения;
• можно сразу просматривать
отснятые кадры;
• работают на батарейках или
аккумуляторных батареях;
• недоэкспозиция кадра

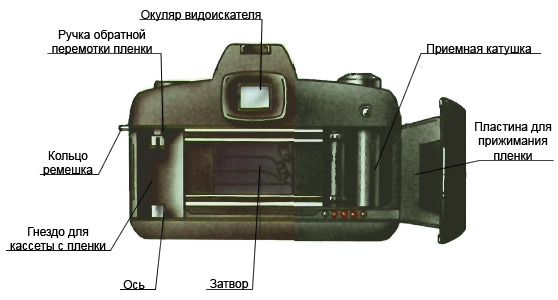

Пленочный фотоаппарат
• изображение сохраняется на
плёнке;
• изображение можно увидеть на
фотоплёнке после проявления;
• механические;
• кадр лучше переэкспонировать

4.

Основные компоненты цифрового зеркального фотоаппаратаОбъектив – это оптическая конструкция, состоящая из стеклянных
линз. Световой поток преломляется, проходя сквозь эти линзы, попадает
на матрицу;
Затвор – это устройство, которое установлено между объективом и
матрицей. Затвор представляет собой непрозрачную плоскость, которая
открывается и закрывается с огромной скоростью, тем самым
регулирует доступ света на матрицу.
Диафрагма – это круглое отверстие,
которое может менять свой диаметр.
Она позволяет дозировать количественное
поступление света на матрицу
фотокамеры.

5. Что же такое объектив?

Объектив – это оптическая
система линз, собранная в
оправе из металла. Объектив
проецирует изображение на
плоскость (матрицу или
пленку). Хорошие объективы
должны давать на плёнке
или матрице резкое
изображение по всей
площади кадра, его
пропорции должны
соответствовать реальным
пропорциям объекта съемки.

6. Что такое диафрагма?

Диафрагма – это устройство, которое регулирует
количество света, попадаемого на матрицу или плёнку.
Изменяя диаметр отверстия диафрагмы, мы меняем
соотношение яркостей создаваемого объективом
фотографического изображения.
Зачем нужна диафрагма?
Главное – для регулирования
светового потока на матрицу или
плёнку ( регулировка глубины резко
изображаемого пространства)

7. Затвор – сердце фотоаппарата

Затвор - сложный механизм.
Он отмеряет время, на
протяжении которого свет
действует на матрицу или на
фотоплёнку, и происходит
процесс экспонирования
(выдержка)
Основные характеристики
затвора: лаг затвора и его
скорость. Лаг затвора
определяет, как быстро
откроются шторки затвора
после нажатия кнопки спуска
Скорость затвора определяет
минимальное время, в
течении которого будет
открыт затвор – т.е.
минимальную выдержку.

8. Спасибо за внимание!

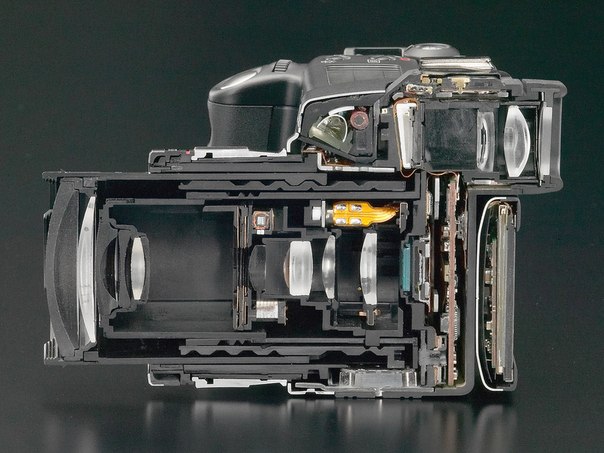

Устройство цифрового фотоаппарата

Большая часть цифровых фотоаппаратов внешне очень сильно напоминает пленочные фотокамеры. Особенно заметно это у зеркальных фотоаппаратов, которые независимо от типа светочувствительного элемента имеют оптический зеркальный видоискатель (за редкими исключениями), сменную оптику и, как следствие, характерный внешний вид. При этом, однако, внутренне строение цифрового фотоаппарата кардинально отличается от строения фотоаппарата пленочного.

Как же устроен цифровой фотоаппарат?

Основным отличием цифрового фотоаппарата от пленочного является то, что в качестве светочувствительного элемента в нем используется не пленка, а так называемая матрица, - светочувствительный сенсор. Сенсор преобразует свет в электрический сигнал, который затем обрабатывается графической системой на основе микропроцессора и записывается на карту памяти либо на встроенное постоянное запоминающее устройство. Таким образом, устройство цифрового фотоаппарата предусматривает наличие следующих элементов:

Сенсор (матрица)

Матрица или сенсор – это полупроводниковая пластина, на которой расположены фотоэлементы. Фотоэлементов много - устройство цифровых фотоаппаратов самого высокого класса (так называемые среднеформатные цифровые камеры) предполагает наличие сенсора с 40 и даже 60 миллионами отдельных фотоэлементов.

На рынке представлены сенсоры самых разных типов, однако в подавляющем большинстве цифровых фотоаппаратов используется ПЗС (прибор с зарядовой связью) и КМОП-сенсоры (комплементарный металл-оксид-полупроводник). Подробно об этих типах рассказано в соответствующих статьях: здесь мы отметим лишь, что ПЗС-сенсор обеспечивает более точную передачу цвета, но и больший уровень цифровых шумов, а КМОП отличается низким уровнем шумов, однако его цвета многим фотографам представляются не совсем естественными. Кроме того, КМОП матрицы в среднем дороже. К моменту написания этой статьи (март 2011 года) КМОП-матрицы однозначно доминировали на рынке зеркальных цифровых фотоаппаратов и постепенно вытесняли ПЗС с рынка компактных фотокамер.

Объектив

Принципиальных отличие между объективами пленочных и цифровых фотоаппаратов нет. В некоторых цифровых камерах со сменной оптикой вполне могут использоваться объективы, которые стояли на пленочных камерах. В качестве примера можно привести объектив с байонетом F от Nikon. Все объективы с байонетом F (стандарт байонета F был принят компанией Nikon в 1959 году) устанавливаются на все цифровые зеркальные фотоаппараты Nikon вплоть до Nikon D7000, выпущенного осенью 2010 года. То же самое касается и советских объективов с байонетом Н (Калейнар 5Н, Гелиос-81Н).

Затвор

В пленочном фотоаппарате затвор открывает и закрывает шторки, которые ограничивают воздействие света на пленку. В компактных цифровых фотоаппаратах затвора нет: его роль выполняет электронное автоматическое устройство. В зеркальных цифровых фотоаппаратах, а также в некоторых беззеркальных есть и электронное устройство, и механический затвор. Синхронная работа двух затворов позволяет обеспечить короткие выдержки и избежать появления ореола вокруг контрастных изображений. Подробно о затворах рассказано в статье «Затворы цифровых фотоаппаратов».

Видоискатель

Видоискатель, это устройство для визирования – то есть для предварительной оценки кадра. В зеркальных фотоаппаратах почти всегда используется так называемый оптический видоискатель, который представляет собой комплекс, состоящий из зеркал и пентапризмы (пентазеркала). Основная задача системы – передать изображение от зеркала в окошко видоискателя.

Оптический видоискатель показывает изображение том виде, в котором оно существует в натуре, между тем как матрица и процессора могут фиксировать совсем иное (с учетом настроек фотоаппарата) Увидеть реальный кадр обладатель цифрового зеркального фотоаппарата сможет только на экране после того, как кадр сделан, либо при помощи режима Live View. В пленочной технике для этого приходилось не только сделать кадр, но и отработать, а затем извлечь и проявить всю пленку.

Многие компактные и некоторые зеркальные цифровые фотоаппараты оборудованы электронным видоискателем. Электронный видоискатель снимает изображение с матрицы и показывает его таким, как видит его фотоаппарат с учетом настроек, ГРИП и других эффектов.

В недорогих компактных цифровых фотоаппаратах видоискателя попросту нет, а визирование осуществляется по экрану дисплея при помощи режима Live View. Режим «LiveView» позволяет увидеть на экране фотоаппарат изображение в том виде, в котором оно зафиксируется в файле (с учетом погрешностей). Сегодня такой режим есть не только у компактных фотоаппаратов лишенных оптического видоискателя, но и у зеркальных камер.

Микропроцессор

Микропроцессор имел место и в некоторых пленочных камерах, однако в цифровых фотоаппаратах он является одним из важнейших элементов. Процессор управляет работой затвора, матрицы, оптики, выбором настроек, записью отснятого материала на носитель и другими процессами, происходящими в камере при подготовке к съемке, собственно съемке и просмотре отснятого материала. Скорость работы фотоаппарата во многом зависит от производительности микропроцессора. В этой связи в некоторых дорогих зеркальных цифровых фотоаппаратах используется сразу два процессора, которые проводят многие операции параллельно. Для примера – скорость серийной съемки однопроцессорного зеркального цифрового фотоаппарата Canon EOS 550D составляет порядка 3,7 кадров в секунду, а скорость серийной съемки двухпроцессорного Canon EOS 7D - порядка 8 кадров в секунду.

Накопитель

Созданные при помощи цифрового фотоаппарата изображения и видеоролики необходимо куда-то записывать. В подавляющем большинстве фотоаппаратов для этой цели используют карты памяти типов SD, CompactFlash и т.п. (подробнее о картах памяти в статье «Карты памяти»). Некоторые фотоаппараты имеют также встроенную память небольшого объема. Обычно ее хватает для хранения нескольких (до 10) кадров. В старых цифровых фотоаппаратах в качестве накопителей использовали дискеты, мини-диски и даже аудиокассеты с пленкой.

Внешние интерфейсы

Цифровые фотоаппараты могут подключаться к ПК, телевизорам и другим устройствам при помощи внешних интерфейсов. Наиболее распространенным является USB интерфейс; в современных камерах также используется HDMI подключение. Некоторые, очень немногие фотоаппараты имеют и беспроводные интерфейсы подключения к внешним устройствам.

Следует отметить, что интерфейсы могут использоваться не только для передачи информации, но и для подзарядки аккумуляторов. Впрочем, такая возможность есть далеко не у всех камер – у некоторых подключение и работа с внешними устройствами наоборот являются одной из самых энергозатратных процедур.


Персональный сайт - Устройство зеркального фотоаппарата

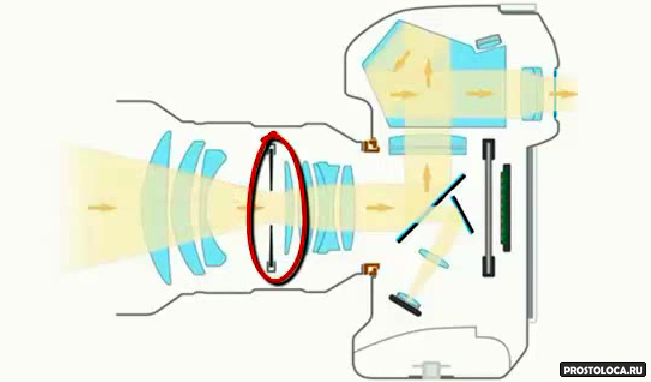

Рассмотрим схему зеркальной камеры:

Стрелками показано расположение основных узлов камеры.

Цифрами отмечены процессы происходящие во время съемки:



Корпус фотоаппарата - светонепроницаемая камера, соединяющая вместе все остальные узлы и механизмы фотоаппарата.

Объектив - система линз, проецирующая изображение на плоскость.

Диафрагма - устройство объектива фотокамеры, позволяющее регулировать относительное отверстие, или изменять толщину светового потока проходящего через объектив. С помощью диафрагмы можно регулировать глубину резко изображаемого пространства на снимаке.

Затвор - устройство, дозирующее количество света, попадающего на светочувствительный материал. Затвор открывается на определенное время для попадания света на материал, обычно это доли секунды.

Светочувствительный материал (матрица или фотопленка) - под действием света меняет свои структурные или физико-химические свойства, таким образом на нем строится изображение.

Видоискатель - оптическое устройство, позволяющее увидеть границы будущего кадра.

Зеркало - перенаправляет свет из объектива в видоискатель. Расположено под углом 45˚.

Матовое стекло – предназначено для построения изображение в видоискателе;

Призма (Пентапризма) - оптическая система, служащая для поворота оси светового потока на 90 градусов. Изображение, прошедшее через объектив и отраженное от зеркала является перевернутым и без призмы мы видели бы перевернутое изображение.



Процесс получения фотографии можно разделить на 2 части:



Часть 1.

Выбираем объект съемки и определяем границы кадра.

Что при этом происходит:

1) Свет отраженный от объекта съемки попадает в объектив;

2) Световой поток проходит сквозь диафрагму, расположенную в объективе камеры.

3) Свет попадает на зеркало и отражается на призму;

4) Перевернутое изображение попадает в призму, в которой изображение снова переворачивается и попадает в видоискатель;

5) Смотря в видоискатель мы видим то же, что видит объектив камеры.



Часть 2.

Нажимаем на кнопку спуска и делаем кадр.

При этом:

6) Зеркало поднимается, что позволяет свету пройти прямо;

7) Открывается затвор;

8) Свет попадает на материл (пленку или матрицу) и появляется изображение.

Главная ::: pixel24.ru

Все покупатели зеркальных камер Nikon получают право на бесплатное участие в специально подготовленном трехчасовом тренинге по основам управления фотокамерой. В ходе тренинга будут изучены строение и принцип работы зеркальной камеры, конкретные преимущества и особенности купленного фотоаппарата и, конечно же, все многообразие настроек и органов управления.

Бесплатный тренинг поможет вам совершить первый шаг в изучении зеркального фотоаппарата, получить ответы на вопросы, которые обязательно возникнут после покупки, и проконсультироваться по всем вопросам с преподавателем Nikon School.



Условия

В акции участвуют все зеркальные фотокамеры Nikon, купленные в период до 31 декабря 2013 года в любом магазине по всей России. Бесплатные тренинги проходят в Москве, Санкт-Петербурге и Екатеринбурге. Для прохождения тренинга при себе необходимо будет иметь фотоаппарат и любой документ, подтверждающий покупку (чек или гарантийный талон).



Сроки проведения акции

Акция действует до 31 декабря 2013 года.



Программа тренинга

В программе предусмотрена как теоретическая, так и практическая части.



Теория:
- Положение купленной камеры в модельном ряду
- Принцип работы зеркальной камеры, отличие от компактного фотоаппарата, преимущества
- Основные характеристики модели
- Особенности фотокамеры и характерные функции



Практика:
- Внешний вид фотокамеры – эргономика зеркального фотоаппарата.
- Настройка камеры – органы управления, функциональные клавиши.
- Основные параметры съемки, работа в различных режимах (фотосъемка, видеосъемка).
- Практические советы по применению функций камеры в разных условиях съемки.
- Применение дополнительных аксессуаров (объективы, вспышки, светофильтры, чистящие средства).

Длительность: около 3 часов с перерывами.



Преподаватели

Тренинги проводят квалифицированные преподаватели Nikon School, которые смогут ответить на вопросы  и помочь в освоении купленной зеркальной фотокамеры:



Москва
Занчевский Константин
Лукьянов Илья
Рыжов Сергей
Симон Максим



Санкт-Петербург
Скобелев Дмитрий (Чкаловский проспект, д.15)
Иванов Антон (площадь Стачек, д.5)
Федосеев Александр (площадь Стачек, д.5)



Екатеринбург
Калугин Андрей



Место проведения

Для прохождения бесплатного тренинга вы можете выбрать любой филиал, который вам будет наиболее удобен, не зависимо от того, где был куплен фотоаппарат.



Москва
офис компании Nikon, фотостудия Nikon School, 2-й Сыромятнический переулок, д.1, БЦ "Дельта Плаза"



Санкт-Петербург
фотоцентр Foto-One, Чкаловский проспект, д.15
фотоцентр Яркий Мир, площадь Стачек, д.5



Екатеринбург
фотостудия Nikon School, ул. Куйбышева, д.55

В разделе контакты вы найдете схемы с подробным описанием проезда в каждый из филиалов.



Расписание и запись

Бесплатные тренинги проводятся несколько раз в неделю. Группы формируются по мере набора. Время тренингов: с 19:00 до 22:00.

Чтобы узнать дату ближайшего тренинга и записаться на бесплатное обучение, вы можете отправить заявку через наш сайт, оператор свяжется с вами по телефону, который вы укажете в заявке, в течение одного (максимум двух) рабочих дней.

Также возможна запись по телефонам:

Москва
фотостудия Nikon School, 2-й Сыромятнический переулок, д. 1
(495) 287-3023

Санкт-Петербург
фотоцентр Foto-One, Чкаловский проспект, д.15
8 (812) 611-01-15

фотоцентр Яркий Мир, площадь Стачек, д.5
(495) 287-3023

Екатеринбург
фотостудия Nikon School, ул.Куйбышева, д.55
(343) 351-10-85

Информацию по другим семинарам смотрите  здесь

Строение фотоаппарата: зеркального, беззеркального, компактного

Зеркальные, беззеркальные, компактные – все эти виды фотоаппаратов имеют свои плюсы и минусы, у них есть свои особенности, достоинства и недостатки. Неизменным остается только одно – принцип «создания картинки из пучка света». Но как именно это происходит, и из чего состоит фотоаппарат? Рассказываем коротко и по существу.

Содержание статьи

Зеркальные фотоаппараты

Популярны как у профессионалов, так и у любителей. Главная особенность – благодаря конструкции позволяют контролировать съемку «от и до». Рассмотрим, что у них находится «под шкурой».

Зеркалка состоит из двух частей – тушки и объектива. При этом к одной тушке может быть несколько разных по типажу объективов.

Интересно! Цена самой тушки может быть куда меньше, чем стоимость отдельных объективов.

Объектив

Представляет из себя набор линз и диафрагму. Объективы бывают разными – широкоугольные, нормальные, длиннофокусные. Именно от объектива зависит качество и тип фотографий, и о них стоит поговорить отдельно.

Впрочем, вне зависимости от вида, конструкция остается неизменной:

Если говорить предметно:

  1. Набор линз, через который проходит отраженный от объектов свет.
  2. Диафрагма. По сути – набор подвижных лепестков. Диафрагма регулирует количество света, которое поступает извне. Степень раскрытия лепестков и определяет, какой будет фотография – светлой или тёмной.
  3. Ещё один набор линз, через которые свет поступает непосредственно в «тушку». А именно в тушке уже находятся датчики и зеркала, которые регулируют расположение линз.

Зачем нужны линзы? Они определяют, сколько окружающего пространства попадёт на фото, на что будет направлен фокус, как будет работать зум и так далее.

Тушка

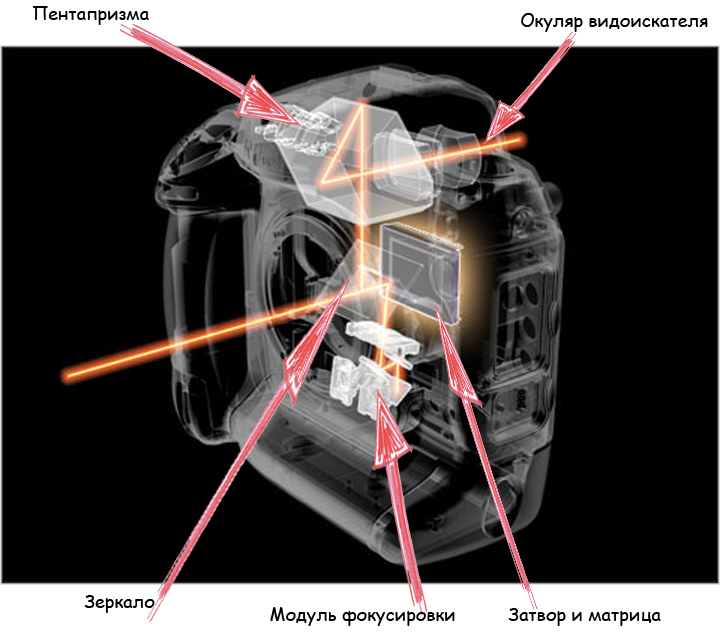

Именно в ней находится «мозг» аппарата. Рассмотрим все детали с помощью схемы:

Если говорить предметно:

  1. Пучок света, прошедший сквозь систему линз и диафрагму, попадает на полупрозрачное стекло. Увидеть его можно не только на схеме, но и при съёме объектива с тушки. Здесь поток света делится на две части.
  2. Первая часть попадает на фазовые датчики, они же – система фокусировки. Именно она определяет, в каком положении будут линзы, и, соответственно, что именно будет в фокусе.
  3. Вторая часть поступает на другой фокусировочный экран. Выглядит он как матовое стекло, над которым нависает увеличительная линза. Так фотограф может оценить, насколько верно настроен фокус перед съёмкой.
  4. Сразу после матового стекла пучок света попадает в «горбушку», характерную для всех зеркалок. Тут располагается пентапризма. Именно здесь изначально перевёрнутая картинка приводится в привычный нам вид и отправляется дальше – в видоискатель.
  5. Видоискатель – экран, на который проецируется изображение. Может быть разных размеров и оттенков. В профессиональных аппаратах и камерах «выше среднего» видоискатель большой и светлый – это облегчает жизнь фотографу, поскольку можно сразу оценить кадр, задать правильные настройки, посмотреть, как поставлен фокус.

Настоящая магия начинается после нажатия кнопки. Полупрозрачное зеркало (1 на предыдущей схеме) поднимается, и пучок света уже не дробится по фокусировочным экранам, а попадает сразу на матрицу.

И здесь в дело вступают ещё два принципиально важных для «тушки» элемента:

  1. Затвор. «Выбрасывается» в момент нажатия на кнопку. Именно он определяет выдержку (то, сколько времени свет будет поступать на матрицу). У него есть два принципипально важных параметра – лаг и скорость. Лаг – время, которое проходит от нажатия кнопки до выбрасывания затвора. Показатель принципиально важен для фотографирования динамичных объектов. Чем меньше лаг – тем чётче фотография. Скорость определяет, сколько времени затвор будет открыт минимально.
  2. Матрица, на которую поступает пучок света. По сути – микросхема с отдельными светочувствительными элементами.

Если не углубляться в технические детали, именно после матрицы изображение обрабатывается и записывается на карту памяти фотоаппарата.

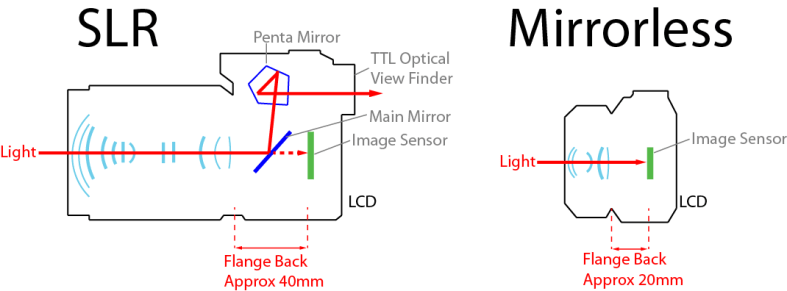

Беззеркальные фотоаппараты

Проще своих зеркальных «собратьев», не позволяют контролировать все параметры съёмки, более компактны. Критически важных узлов у них уже меньше.

Схема:

  1. Объектив по конструкции такой же, как у зеркалок – комплект линз и диафрагма. В принципе, с помощью переходника любимый объектив для зеркалки можно переставить на беззеркальную модель и пользоваться спокойно.
  2. Пучок света после прохождения через линзы и диафрагму попадает сразу же на матрицу (как и в зеркалках – это микросхема с чувствительными к свету элементами).
  3. Изображение поступает в процессор и обрабатывается.
  4. В режиме «реального времени» изображение попадает на экран. Можно сразу оценить кадр и сделать снимок.

А что с затвором? Он есть, только уже регулируется не вручную, а сугубо электроникой.

Благодаря избавлению от «лишних» элементов, беззеркалки стали более компактными и легкими, правда, и для фотографирования динамики они не вполне подходят. Опять же, нет видоискателя, как в зеркалках, да и объективы можно менять не на всех моделях, а только на «выше средних».

Компактные цифровые фотоаппараты

Почти вымирающий вид – их успешно заменяют беззеркалки, которые дают более приемлемое качество фото при не сильно различающихся габаритах. Вторая опасность для компактных фотоаппаратов – камеры на смартфонах. Как ни крути, телефон и легче, и всегда под рукой, а камеры год от года становятся всё лучше.

Отличительная черта – несменные жёсткие объективы. Свет проходит через линзы, попадает на матрицу, оттуда – в процессор, где обрабатывается и подаётся на небольшой экран.

Похоже на беззеркальные фотоаппараты? Да. Но есть ряд минусов – более «слабые» фотографии, изображение на экране демонстрируется с неточностями, да и фотограф практически устранён от управления процессом. Выбирай программу, жми на кнопку – вот и всё, что остается. Остальное делает автоматика без твоего участия.

В принципе, это всё, что можно сказать о строении разных типов фотоаппаратов. Конечно, в статье мы не касались разрешения изображения, не погружались с головой, ногами, руками и прочими конечностями в сугубо технические тонкости и нюансы – это темы отдельных статей. Но, надеемся, мы дали общее представление о принципах работы фотоаппарата и его устройстве.

Подпишитесь на наши Социальные сети

Особенности при выборе зеркального или дальномерного фотоаппарата

Для того чтобы выбрать зеркальный фотоаппарат leica, не достаточно посетить тематические форумы. В основном, зеркалку приобретают те, кому порядком надоела столь привычная цифровая фотокамера. Теперь практически каждому хочется быть обладателем профессиональной камеры.
Первое, на что стоит обратить внимание, - это оптика. Снимает объектив, а не сам фотоаппарат. Поэтому дорогой фотоаппарат с дешевым объективом не даст Вам качественных снимков. Целесообразнее для начала приобрести аппарат «базовой комплектации», а по мере освоения докупать съемные объективы с дополнительными «эффектами» съемки. Купив брендовую модель, вы застрахуете себя от проблем с аксессуарами в будущем.
Не стоит особо обращать внимание на эргономику. Человек обладает не дюжим потенциалом обучаемости, а значит, со временем освоит принцип действия всех кнопочек и колесиков. Удобным фотоаппаратом считается тот, что подходит Вам по размеру и весу.
Как не ошибиться при выборе брендового фотоаппарата? Достаточно пользоваться следующими правилами для начинающих фотографов:
1. Чтобы не советовали Вам друзья и посетители тематических форумов, смело берите зеркалку базового уровня любого производителя. Разница будет лишь в стоимости.
2. Если Вам важен функционал фотокамеры, то подойдут модели для начинающих от Sony и Olympus. В них присутствует оптический стабилизатор и меню с подсказками. Такими же дополнениями обладают Nikon и Canon. Они настроены серьезнее, однако стоимость моделей этих брэндов выше. Помните, что менее популярные модели сложны в апргрейде.
3. Если у Вас уже есть наработанные базовые или даже продвинутые знания в фотосъемке, приобретите Canon или Nikon. Вас заинтересуют дополнительные аксессуары к их моделям.
Обязательно хорошо подумайте, какой фотоаппарат купить. Пройдитесь по магазинам или прочтите обзор зеркальных фотоаппаратов. Проанализируйте свои потребности. Отбросьте самые дорогие варианты. Не засматривайтесь на модели стоимостью 1000 долларов – не достигнув профессионализма, Вы не сможете по достоинству оценить их функциональные возможности. Выбор сложен, но помните, что лучшие снимки делает фотоаппарат, находящийся в Ваших руках!

Зеркальные фотоаппараты - Энциклопедия по машиностроению XXL

Фотографировать интерференционную картину специальной фотокамерой или зеркальным фотоаппаратом Зенит .[c.245]

Коллиматор для юстировки зеркальных фотоаппаратов может быть собран так-же, как и автоколлиматор, в закрытом тубусе, однако проще собирать коллиматор на открытой плате.  [c.8]

Такой коллиматор (рис. 4) состоит из осветителя 1 и тубуса 2, в котором монтируется матовое стекло 3 и мира 4. Осветитель с тубусом монтируется на кронштейне 11. Испытываемый зеркальный фотоаппарат 7 устанавливается на площадку 8. Объектив 5 (линза) коллиматора представляет собой ахроматическую линзу, укрепленную посредством оправы 6 и кронштейна 9 на общей с осветителем плате 10. Ахроматическую линзу (или такого же фокуса объектив) с фокусным расстоянием 400—500 мм устанавливают таким образом, чтобы мира 4 оказалась точно в его главной фокальной плоокости.  [c.8]


Если диаметр объектива 5 будет равняться 60—70 мм, то на коллиматоре можно проверять не только зеркальные фотоаппараты, но и юстировку дальномеров.[c.9]

При описании устройства зеркальных фотоаппаратов основное внимание уделяется устройству и действию их зеркальных видоискателей. Устройство затворов не повторяется, так как оно ана-логично уже известному затвору фотоаппарата Зоркий .  [c.183]

В зеркальных фотоаппаратах спуск затвора производится зеркалом. Если бы спуск затвора производился одновременно с началом движения зеркала, то затвор срабатывал бы при неполностью поднятом зеркале и часть снимаемого кадра оставалась бы не экспонированной.  [c.187]

На рис. 34 и 35 приведены дальномерный и зеркальный фотоаппараты. На рис. 34 выделены I — лимб счетчика кадров 2 — курок перемотки пленки и взвода затвора 3 —  [c.37]

Рис. 35. Зеркальный фотоаппарат Киев-6С с шахтой и пентапризмой
На рис. 41 видно, что в зеркальных фотоаппаратах между фотопленкой и объективом под углом 45° к его оптической оси располагается откидывающееся зеркало, направляющее изображение вверх на матовое стекло. При этом на матовом стекле получается прямое зеркально обращенное изображение. Для удобства визирования изображения такие аппараты обычно имеют пентапризму с крышей, позволяющую наблюдать прямое конгруэнтное изображение.  [c.47]
Рис. 42. Типы зеркальных фотоаппаратов
Сменные объективы, используемые в зеркальном фотоаппарате, должны удовлетворять следующему важному требованию линзы объектива должны быть расположены достаточно далеко от фотопленки, чтобы не мещать повороту зеркала. Это нужно учитывать уже при выборе штатного, или нормального, объектива для зеркального фотоаппарата и тем более при расчете широкоугольных (т. е. сравнительно короткофокусных) объективов.  [c.17]

Интересной является задача создания широкоугольного объектива для зеркальных фотоаппаратов. Какую схему должен иметь объектив, если его фокусное расстояние и удаление последней линзы от пленки должны быть одинаковы (скажем, 35 —37 мм) В этом случае надо, не изменяя фокусного расстояния, отодвинуть линзы возможно дальше от плоскости изображения. Принцип телеобъектива (см. п. 1.3) позволяет лишь приблизить линзы объектива к плоскости  [c.17]


Размежевание между двумя типами конструкций в зависимости от применяемой визирно-дальномерной системы особенно заметно у малоформатных фотоаппаратов. Оно, как правило, определяет выбор затвора и объектива. Современный зеркальный фотоаппарат имеет фокальный (шторный) затвор и сменные объективы, шкально-дальномерный — апертурный (в частности, центральный) затвор и несменный объектив.[c.31]

Эта конструкция зеркальных фотоаппаратов не получила дальнейшего развития по ряду причин при использовании светосильных объективов пленочное зеркало может несколько ухудшить качество изображения на фотопленке. Кроме того, такое тонкое зеркало легко случайно повредить, а даже малая деформация его поверхности приведет к резкому снижению точности фокусировки.  [c.32]

У современных объективов типа рыбий глаз изображение заполняет весь кадр, а линзовый блок отодвинут от фотопленки, как и у других сменных объективов, т. е. при кадрировании и фокусировке можно пользоваться визирно-дальномерной системой зеркального фотоаппарата. Такие объективы для малоформатных фотоаппаратов имеют относи-  [c.44]

В старых моделях зеркальных фотоаппаратов приходилось вручную диафрагмировать объектив до требуемого значения перед нажатием на спуск (так как визирование и фокусировку перед каждым снимком выполнять удобнее всего при полном отверстии диафрагмы). Конструкции прыгающих диафрагм, автоматизирующих эту операцию, постоянно совершенствовались за последние 30 лет. Привод лепестков диафрагмы двигается легко, на шариковом ходу и находится под действием пружины. В первых конструкциях прыгающей диафрагмы усилие пальца, давящего на спусковую кнопку, сжимало пружину диафрагмы (как в фотоаппарате Старт ) или диафрагма закрывалась пружиной от механизма камеры, но открывать ее приходилось рукой перед следующим снимком (как в аппарате Салют ). Более совершенна прыгающая, диафрагма, установленная в фотоаппаратах Зенит-4 и -5 и более новых моделях Салют-С и Киев-6С , т. е. с автоматическим закрыванием диафрагмы до установленного значения от механизма камеры и с автоматическим открытием ее при последующем взводе затвора.  [c.69]

Чтобы разрешить это противоречие, конструкторы зеркальных фотоаппаратов все же удлиняют зеркало до необходимых размеров (ОА на рис. 30, а), но им приходится несколько усложнять кинематику этого механизма. Например, ось поворота зеркала размещают не в точке О на продолжении отражающей поверхности, а ниже этой поверхности, тогда даже несколько удлиненное зеркало поворачивается, не задевая за объектив. Другой способ заключается в том, что движение удлиненного зеркала совершается не по дуге окруж-  [c.71]

Механизмы поворотного зеркала, прыгающей диафрагмы, облегченного спуска и т. п. довольно сложны, но их применение в современных зеркальных фотоаппаратах высокого класса оказывается вполне оправданным.  [c.71]

В последние годы Красногорский механический завод выпу СТИЛ серию первоклассных зеркальных фотоаппаратов, сконструированных на базе затвора фотоаппарата Зоркий . Благодаря-надежности затвора и совершенству зеркальных видоискателей эти фотоаппараты получили широкое призвание не только у нас, но и за рубежом. Фотоаппарат Зенит-С удостоен диплома на Международной выставке, а объектив Мир получил йыс лую награду на Всемирной выставке в Брюсселе. Очень большим преимуществом зеркальных фотоаппаратов является удобство применения сменных объективов, при съемке с которыми не требуется универсальный видоискатель. Первым зеркальным фотоаппаратом этого завода был фотоаппарат Зенит . В следующей модели — Зенит-С — был установлен синхронизатор и измене механизм опускания зеркала.  [c.183]

Фотоаппарат Кристалл сконструирован на базе фотоаппарата Зоркий-6 . В нем сочетаются лучшие качества затво1ра фотоаппарата Зо,ркий-6 со всеми преимуществами зеркального фотоаппарата. В свяаи с тем, что затвор фотоаппарата Кристалл полностью повторяет затвор фотоаппарата Зоркий-6 (вплоть до взаимозаменяемости отдельных деталей) при его описании все внимание уделено его зеркальному видоискателю и механизму опускания зеркала.  [c.199]


Наводка на резкость по матовому стеклу применяется в павильонных фотокамерах, в однообъективных и двухобъективных зеркальных фотоаппаратах. В павильонных фотоаппаратах устанавливают в кассетной части специальную рамку с матовым стеклом и ведут по нему наблюдение за резкостью изображения. При этом регулируют резкость, т. е. совмещают плоскость изображения с матированной поверхностью стекла путем  [c.46]
Рис. 41. Схемы фокусировочных устройств зеркальных фотоаппаратов
На примере фотоаппарата Зенит (формат кадра 24X36 мм) познакомимся с еще одним типом аппаратов, а именно — с однообъективными зеркальными. В этом названии, так же как в названиях других типов (шкальные, дальномерные), отражены особенности визирно-дальномер-ной системы Действительно, система видоискателя и фокусировки у зеркальных фотоаппаратов принципиально отличается от рассмотренных выше.  [c.14]

Основная особенность однообъективного зеркального фотоаппарата — наличие в камере (между объективом и фотопленкой) поворотного плоского зеркала (рис. 9). Зеркало находится в положении, показанном на рис. 9, во время визирования и наводки на резкость, а при нажатии на спусковую кнопку зеркало еще до срабатывания затвора откидывается вверх, открывая внутреннее пространство камеры. Кроме того, зеркало в откинутом (верхнем) положении служит световым замком , препятствующим попаданию внутрь камеры и, следовательно, на фотопленку света со стороны видоискателя.  [c.15]

Зеркальный однообъективный или шкально-дальномер-ный Эти два основных типа фотоаппаратов конкурируют между собой. У однообъективных зеркальных фотоаппаратов выбор кадра и фокусировка выполняются через съемочный объектив (см. рис. 9), что дает им хорошо известные преимущества точное определение границ кадра возможность использования различных сменных фотообъективов, в том числе и самых длиннофокусных, а также объективов с переменным фокусным расстоянием удобство съемки очень близко расположенных предметов (макросъемки). Шкально-дальномерные фотоаппараты отличаются от зеркальных меньшими размерами, массой и более простой конструкцией (см. рис. 3). Современный шкально-дальномерный аппарат может обеспечить отличные результаты съемки, но приходится отказаться от большого набора сменных объективов и фотографировать предметы, расположенные не ближе, чем на 1 м от фотоаппарата.  [c.31]

Однообъективные зеркальные фотоаппараты с неподвижным зеркалом. Одна из первых таких моделей — японский малоформатный фотоаппарат Канон-Пелликс (1965 г.). Особенность этой модели — расположенное сзади объектива неподвижное зеркало из тонкой пленки (толщина 0,04 мм), пропускающее около 70 % света к кадровому окну, закрытому шторным затвором, и отражающее приблизительно 30 % света в видоискатель. Преимущества системы отсутствие механизмов для поворота зеркала (и, значит, меньшее сотрясение аппарата в момент съемки), постоянное наблюдение за объектом, возможность использовать широкоугольные сменные объективы с утопленным внутрь камеры задним компонентом. Однако остается механизм прыгающей диафрагмы.  [c.32]

Однообъективные зеркальные фотоаппараты с центральным затвором. Эти аппараты отличаются дополнительным  [c.32]

Однако главной причиной, помешавшей широкому распространению однообъективных зеркальных фотоаппаратов с центральным затвором, явились, по-видимому, ограничения, касающиеся оптических схем объективов. Обычно в малоформатных аппаратах такого типа центральный затвор жестко укреплен в камере, а сменные объективы — съемные и располагаются перед затвором. При работе центрального затвора, стоящего позади объектива, осевой пучок лучей, направленный к центру кадра, пропускается затвором дольше, чем наклонные пучки, идущие к краям кадра. Поэтому при конструировании объективов такого типа приходится учитывать специальные требования задняя линза объектива должна быть малого диаметра и располагаться почти вплотную к лепесткам затвора. Ирисовая диафрагма расположена ближе к последней линзе объектива. При таких условиях удается избежать (даже на самых коротких выдержках затвора) заметной неравномерности в распределении экспозиции по кадру. Но диапазон фокусных расстояний набора сменных объективов получается ограниченным, длиннофокусные объективы имеют малую светосилу и годятся для фокусировки лишь на значительные расстояния от фотоаппарата (чтобы объектив не отодвигался слишком далеко от лепестков затвора).  [c.34]

Двухобъективные зеркальные фотоаппараты. В этой схеме сочетается ряд достоинств двух типов конструкции — шкально-дальномерных и однообъективных зеркальных. Они имеют зеркальный видоискатель, дающий крупное и четко  [c.35]

И все же двухобъективные зеркальные фотоаппараты не выдержали конкуренции с однообъективными. Двухобъективная система — при обычном для таких аппаратов формате кадра 6X6 см — имеет относительно большие размеры. Кроме того, оказывается затруднительным обеспечить смену объективов (а сменность объективов стала обязательной для зеркальных аппаратов высокого класса). Ни замена всей передней стенки с обоими объективами и центральным затвором, ни использование телескопических насадок к основным объективам не оказались удачными решениями, и зарубежные фирмы свернули производство фотоаппаратов такого типа. Имеют шансы удержаться на рынке лишь простые по конструкции модели типа нашего фотоаппарата Любитель-166 они не имеют сменной оптики, габаритные размеры и масса уменьшены за счет отказа от устройств, автоматизирующих съемку.  [c.36]

Значительно усовершенствовались механизмы ирисовых диафрагм фотообъективов. Так называемые прыгающие диафрагмы однообъективных зеркальных фотоаппаратов, автоматические диафрагмы в системах регулирования экспозиции — все эти механизмы требуют легкого хода лепестков диафрагмы под действием довольно слабых пружин. Новые конструкции диафрагм, учитывающие эти требования, отличаются меньшим числом лепестков и их формой, примерно такой же, как у лепестков центрального затвора. Для сравнения различные конструкции ирисовых диафрагм изображены на рис. 16, а, б, где показаны лепестки /, расположенные между неподвижными корпусом 2 и поворотной  [c.42]


Характеристики современных фотообъективов. Рассмотрим главным образом характеристики различных типов сменных объективов для малоформатных однообъективных зеркальных фотоаппаратов. Именно для них разработаны наиболее совершенные объективы с наилучшими техническими характеристиками.  [c.43]

Видоискатели и дальномеры зеркальных фотоаппаратов. Зеркальный видоискатель — первая отличительная особенность одно- и двухобъективных зеркальных фотоаппаратов. Видоискатель с зеркалом I (рис. 23, а) позади съемочного объектива 2 должен обеспечивать легкое и точное кадрирование в плоскости 3, причем расстояние от объектива до плоскости изображения 3 должно быть таким же, как до плоскости фотопленки 6. Хотя такой видоискатель получается относительно громоздким, он дает резкое изображение границ кадра без параллакса в любом диапазоне расстояний до объекта (с учетом изменения угла поля зрения при фокусировке) для различных сменных объективов.  [c.53]

Правда, для точного кадрирования размеры плоскости изображения в видоискателе должны быть не меньше размеров кадрового окна. Выполнение этого условия не всегда возможно в однообъективных зеркальных фотоаппаратах, так как требует увеличения размеров поворотного зеркала. Из современных отечественных малоформатных моделей такого типа поле зрения видоискателя (23X35 мм), по размерам близкое к кадру, имеют, например, Киев-17 , Алмаз .  [c.53]

В современных зеркальных фотоаппаратах кроме матового стекла обычно используются дополнительные фокусировочные устройства, формирующие в центре поля зрения несколько смещенных 13ображений, которые сливаются в одно в положении точной фокусировки. Эти устройства обеспечивают удобство фокусировки примерно по такому же принципу, как дальномеры фотоаппаратов незеркального типа.  [c.55]

В зеркальных фотоаппаратах высокого класса все чаще предусматривают возможность замены пластинок-коллективов ( с линзами Френеля) вместе с фокусировочными устройствами, как, например, в отечественной модели Алмаз . Это позволяет фотографу в зависимости от характера предстоящей съемки (макросъемка, съемка архитектурных сооружений, пейзажей и т. д.) и по своему вкусу выбрать пластинку с фокусировочным устройством из набора, входящего в комплект аппарата с матовым стеклом, без него, с фокусировочными клиньями, с микрорастром, с сеткой горизонтальных и вертикальных линий и др. Замена пластинок производится с помощью специального пинцета-защелки через отверстие для крепления сменного объектива на камере либо со стороны пентапризмы (если последняя выполнена съемной).  [c.57]

Однако в новых однообъективных зеркальных фотоаппаратах — как отечественных ( Киев-17 , Зенит-19 ), так и иностранных — чаще применяются затворы с жесткими металлическими шторками — ламелями (толщиной 0,06—0,08 мм) Для уменьшения размеров механизма жесткие шторки  [c.62]

В новых моделях однообъективных зеркальных фотоаппаратов высокого класса усилие и длина хода спуска уменьшены благодаря использованию электроники спусковая кнопка превращается в управляющий орган, который почти без усилий замыкает последовательно контакты исполнительных электрических цепей. При этом еще до непосредственного спуска шторок затвора выполняется ряд операций по автоматическому определению и установке экспозиции, а также операции, на которых мы сейчас остановимся несколько подробнее управление механизмами прыгающей диафрагмы и поворотного зеркала.  [c.69]

Применение нажимной диафрагмы особенно целесообразно, если однообъективный зеркальный аппарат обеспе чивает постоянное или непрерывное визирование (наблюдение). Ведь если поле зрения видоискателя затемняется от момента нажатия на спуск и до последующего взвода затвора, то несколько затрудняется съемка подвижных объектов. Нет уверенности, что в самый момент спуска затвора не нарушилась композиция кадра. Все новые малоформатные зеркальные фотоаппараты (в том числе отечественные, начиная с Зенита-Е и Киева-10 ), как правило, оснащены так называемым моргающим, или самовозвращающимся, зеркалом. Благодаря этому устройству цоле зрения видоискателя затемняется на какую-то десятую долю секунды, т. е. только на время спуска затвора. В приводе моргающего зеркала могут использоваться две пружины, связанные с механизмом затвора. Одна пружина выводит зеркало из основного хода лучей, а вторая сразу после спуска затвора возвращает зеркало в положение наблюдения.  [c.70]


Структура цифровых фотоаппаратов и принципы их работы

Цифровые зеркальные фотоаппараты (DSLR) Рисунок 1. Цифровая зеркальная камера

На рисунке выше показана современная цифровая зеркальная фотокамера, которая чаще всего видел категорию фотоаппаратов со сменным объективом на рынке. Здесь я бы хотел бы познакомить вас с его внутренней структурой.

Рисунок 2: Основные компоненты цифровых зеркальных камер

In На приведенном выше рисунке мы видим, что есть несколько ключевых компонентов в Камеры DSLR, которые перечислены ниже с соответствующими функции:
1.Матовый фокусирующий экран: проецируется экран, на который свет проходит через объектив.
2. Конденсирующая линза: линза, которая используется для концентрации падающего света.
3. Пентапризма: для получения правильно ориентированного изображения правой стороной вверх и проецирования его на окуляр видоискателя.
4. Датчик автофокуса: его полное название - датчик автофокусировки, который используется для правильной автоматической фокусировки.
5. Окуляр видоискателя: чтобы мы могли видеть, что будет записано на датчике изображения.
6. ЖК-экран: его полное название - жидкокристаллический дисплей, который используется для отображения фотографий, хранящихся на его карте памяти, настроек
, а также того, что будет записано на датчике изображения в режиме просмотра в реальном времени.
7. Датчик изображения: устройство, которое содержит большое количество пикселей для преобразования оптического изображения в электрические сигналы.
Обычно используются устройства с зарядовой связью (CCD) и комплементарный металл-оксид-полупроводник
(CMOS).
8. Датчик автоэкспозиции: его полное название - датчик автоэкспозиции, который используется для предоставления информации об экспозиции и настройки параметров экспозиции
после расчетов в различных ситуациях.
9. Дополнительное зеркало: для отражения света, проходящего через полупрозрачную область на главном зеркале, на датчик автофокусировки (AF)
.
10. Главное зеркало: для отражения падающего света в отсек видоискателя. Он должен быть под углом точно 45
градусов.На нем есть небольшая полупрозрачная область для облегчения автофокусировки.

Имея общее представление о внутренней структуре камеры DSLR и функции различных компонентов, я буду использовать следующий рисунок, чтобы проиллюстрировать принцип его работы.


Рисунок 3: Основной принцип работы зеркальной камеры

In На приведенном выше рисунке мы сначала видим этот свет из внешнего мира проходит через линзу. После этого свет проецируется на матовый фокусирующий экран за счет отражения от главного зеркала. Конденсирующая линза и пентапризма затем проецирует изображение, сформированное на матовом фокусе экрана к окуляру видоискателя за счет внутреннего отражения. Это объясняет почему мы можем видеть изображение, которое будет снято камерой через видоискатель.

Когда нам нужно сделать фото с автофокусом, мы можем сначала нажать кнопку спуска затвора нажмите кнопку наполовину, чтобы запустить процесс. Во время этого процесса свет направляется дополнительным зеркалом на датчик автофокусировки. Затем датчик автофокусировки выполняет серию вычислений для достижения правильной фокусировки.После при фокусировке главное зеркало поднимется (в сторону матовой плоскости фокусировки). В результате свет, исходящий от объектива, может достигать датчика изображения. Цифровое изображение формируется после преобразования света датчиком изображения в электронные сигналы.

Беззеркальные камеры со сменным объективом (MILC)


Рисунок 4: Беззеркальная камера со сменным объективом

Здесь я хотел бы поговорить о внутренней структуре MILC.

Рисунок 5: Внутренняя структура MILC

From На рисунке выше мы видим, что есть некоторые общие компоненты с Цифровые зеркальные камеры, упомянутые в предыдущей части, например, датчик изображения. и ЖК-экран.

Однако, в отличие от типичной зеркалки, здесь нет зеркал и, следовательно, нет оптических видоискатель, в MILC, как то называется. Кроме того, в MILC используется автофокусировка с обнаружением контраста, что достигается за счет измерение контраста в поле датчика изображения вместо определения фазы автофокусировка, которая достигается за счет разделения падающего света на пары изображений и сравнивая их, что используется в обычных зеркальных фотокамерах. камеры. Кроме того, автоматическая экспозиция MILC обрабатывается датчиком изображения в реальном времени, а не специальным датчиком AE в обычных зеркальных камерах.Кроме того, у большинства MILC нет видоискателя, а есть только ЖК-дисплей. Это может быть большим недостатком при ярком солнечном свете, так как очень трудно увидеть то, что показывает ЖК-дисплей из-за отражения солнечного света.

Как работает однообъективная зеркальная фотокамера · Phogulum

Однообъективные зеркальные (SLR) фотоаппараты сложнее любых других фотоаппаратов. Видоискатели других типов камер представляют собой довольно простые системы и обычно не имеют ничего общего с основным объективом камеры.В базовых случаях видоискатель представляет собой отверстие прямоугольной формы, а в более сложных случаях видоискатель каким-то образом связан с основным объективом для целей фокусировки (например, зеркальные камеры с двумя объективами (TLR)), но все же эти системы проще, чем SLR камеры. Итак, как работает зеркальная камера или что делает ее такой сложной?

Сначала рассмотрим детали зеркальной камеры:

Ключевые части света, проходящего через камеру: линза, зеркало, фокусировочный экран, призма и окуляр.Наверное, вы уже знаете, что объектив состоит из нескольких оптических элементов и предназначен для фокусировки света на пленке. Зеркало маленькое и легкое, способное двигаться вверх и вниз. Экран фокусировки сделан из матового стекла, и когда на него проецируется изображение, оно становится видимым, а не просто проходит сквозь стекло, как в обычном стекле. Иногда экран фокусировки также имеет некоторые функции, которые помогут вам сфокусировать изображение, но в данный момент они не важны. Призма (ее форма может быть разной, но идея остается той же) сделана из стекла и отражает изображение с фокусирующего экрана на окуляр, который сам по себе представляет собой просто кусок стекла или простую линзу, через которую вы смотрите. .

На следующем рисунке показан путь света через камеру:

Красные стрелки представляют свет во время создания фотографии, а зеленая стрелка - это путь после фактического нажатия кнопки и фотографирования. Действия, которые происходят в процессе фотосъемки: зеркало поднимается, затвор открывается, затвор закрывается и зеркало опускается обратно. Вы заметили, что при съемке зеркальной камерой видоискатель на мгновение становится черным? Это зеркало в верхнем положении, закрывающее фокусировочный экран и предотвращающее попадание лишнего света через окуляр при открытом затворе.

Но почему над фокусировочным экраном призма, а не другое простое зеркало?
На этой фотографии показан фокусировочный экран камеры и изображение на нем простого слова «ВВЕРХ».

Как видите, изображение зеркальное. Если бы вместо призмы было другое зеркало, изображение в видоискателе было бы перевернутым (вы можете попробовать это с маленьким зеркалом и это изображение на экране). Таким образом, призма отражает и поворачивает изображение прямо, как вы можете видеть его без камеры.Но все же, если одно зеркало перевернет изображение вверх ногами, а второе перевернет его снова, изображение все равно будет на его голове? Потому что вот как работает объектив. И вы можете этого не знать, но все ваши изображения на пленке также перевернуты, как видно на последней фотографии.

Итак, это основные принципы работы зеркальных фотоаппаратов. Зеркальные камеры в основном такие же, только вместо пленки цифровой сенсор. И, конечно же, еще много электроники и прочего.

Камера на фотографиях (да, и на половину) - Зенит 3М.Если вам нужна дополнительная информация об этой камере, посетите страницу Zenit 3M.

Основные части цифровой зеркальной камеры и их функции

Основные части цифровой зеркальной камеры и их функции с изображениями

Детали зеркальных фотокамер и их функции

Независимо от того, есть ли у вас цифровые зеркальные фотокамеры или наведи и снимай, эти части неизбежно будут присутствовать в большинстве фотокамер. Получив любую камеру, вам нужно знать названия различных частей, прежде чем вы начнете ее использовать.Правильное понимание названий и функций - это первый шаг к улучшению ваших навыков фотографии. Здесь мы перечислим Основные части камеры DSLR и их функции , прежде чем вы купите :

1. Объектив

Объектив - одна из самых важных частей фотоаппарата. Свет проникает через линзу, и здесь начинается фото-процесс. Линзы могут быть как стационарно прикрепленными к телу, так и сменными. Они также могут различаться по фокусному расстоянию, диафрагме и другим деталям.

2. Видоискатель

Видоискатель - это область камеры, через которую вы смотрите, чтобы составить кадр. В некоторых камерах в качестве видоискателя используется ЖК-экран, или ваша камера может иметь возможность использовать любой из них. После того, как фотография сделана, она может не выглядеть в точности так, как вы видите в видоискателе. Такие факторы, как освещение, объектив, настройки камеры и возможности вашей камеры, повлияют на конечный результат. Из-за этого видоискатель не предназначен для предварительного просмотра фотографии, а скорее как инструмент, который поможет вам ее сделать.Вы, как фотограф, определяете конечный результат.

3. Диск установки режима

Большинство современных камер имеют множество функций и автоматических функций. Диск переключения режимов позволяет вам выбирать различные параметры, такие как автоматический режим, программный режим, спортивный режим или режим макросъемки. Старые камеры могут не иметь диска переключения режимов, потому что все настройки выполняются вручную. Есть также некоторые компактные камеры, в которых для выбора параметров используется сенсорный экран, а не циферблат.

4. Кузов

Корпус - это основная часть камеры. Корпуса могут быть разных форм и размеров.Цифровые зеркальные фотокамеры, как правило, имеют больший корпус и немного тяжелее, в то время как существуют другие потребительские камеры, которые имеют гораздо меньший размер и даже могут поместиться в кармане.

Выбор лучшей камеры для фотографа-любителя может быть трудным, поэтому попробуйте протестировать несколько корпусов камеры и прочитать профессиональные обзоры, прежде чем покупать дорогую камеру примерно за 1500 долларов. Размер матрицы и настройки ISO - это главные вещи, которые показывают качество корпуса камеры

.

5. Спуск затвора

кнопка спуска затвора крупным планом на профессиональной цифровой зеркальной фотокамере

Каждая камера оснащена спусковой кнопкой затвора.Это просто кнопка на камере, с помощью которой можно сделать снимок. Он открывает и закрывает затвор, позволяя необходимому свету и информации попадать в камеру. Время, в течение которого затвор остается открытым, зависит от установленной выдержки. Продолжительность времени, в течение которого затвор остается открытым или «экспонированным», определяется выдержкой.

6. Диафрагма

Диафрагма влияет на экспозицию изображения, изменяя диаметр отверстия объектива, который контролирует количество света, попадающего на датчик изображения.Некоторые цифровые компактные камеры будут иметь объектив с фиксированной диафрагмой, но большинство современных компактных камер имеют, по крайней мере, небольшой диапазон диафрагмы. Этот диапазон будет выражен в f / ступенях. Для зеркальных фотокамер объектив может варьироваться в зависимости от пределов диафрагмы, но обычно это легко определить, считывая сторону объектива. Там будет набор чисел, указывающих диапазон диафрагмы / ступени или диафрагмы / ступени, например: f / 2,8 или f / 3,5-5,6. Это будут самые низкие настройки, доступные для этого объектива.

7. Датчик изображения

Датчик изображения преобразует оптическое изображение в электронный сигнал, который затем отправляется на карту памяти.В большинстве цифровых камер используются два основных типа датчиков изображения: CMOS и CCD. Обе формы датчика выполняют одну и ту же задачу, но у каждого свой метод работы. Чтобы узнать больше о датчике, нажмите здесь

8. ЖК-экран

ЖК-экран находится на задней стороне корпуса и может отличаться по размеру. В цифровых компактных камерах ЖК-экран обычно полностью заменяет видоискатель. На цифровых зеркальных фотокамерах ЖК-дисплей в основном предназначен для просмотра фотографий после съемки, но в некоторых камерах также есть «режим реального времени».

9. Вспышка

Встроенная вспышка будет доступна на всех камерах, кроме некоторых профессиональных зеркальных фотокамер. Иногда бывает полезно добавить немного дополнительного света в тусклую или низкую освещенность.

10. Кольцо фокусировки

Пленочные или цифровые зеркальные фотоаппараты, скорее всего, будут иметь кольцо фокусировки. Это кольцо, которое обычно находится на объективе, позволяет вручную управлять фокусировкой камеры. Вы можете решить, хотите ли вы сфокусировать все изображение или только его часть.Многие камеры имеют функцию автофокусировки в дополнение к кольцу фокусировки. В других камерах, таких как «наведи и снимай», кольцо фокусировки вообще не будет, так как вся фокусировка устанавливается автоматически.

11. Кнопка старт-стоп видео

Не нажимайте красную кнопку! Если вы не хотите снимать видео, то есть. Эта кнопка может отображаться в другом месте на вашей камере, но, вероятно, все еще украшена красной точкой. Некоторые камеры отказываются от отдельной кнопки записи и вместо этого используют обычную кнопку спуска затвора вместе с режимом видео на диске переключения режимов для съемки видео.

12. Кнопка компенсации экспозиции

Если вы хотите управлять диафрагмой, вам нужно удерживать эту кнопку. Если не в ручном режиме, эта кнопка позволяет вам регулировать компенсацию экспозиции, то есть делать изображение ярче или темнее, позволяя камере принимать собственные решения о том, какие настройки использовать для этого. Чтобы узнать больше о компенсации экспозиции, щелкните здесь.

13. Диск переключения режимов

Это устанавливает камеру в желаемый режим съемки.Стандартными режимами являются Программный, Приоритет выдержки, Приоритет диафрагмы и Ручной (обозначены позициями P, S, A и M на циферблате). Чтобы узнать подробности о каждом режиме, проверьте здесь.

14. Кнопка вспышки

В любом из «расширенных» режимов экспозиции (P, S, A или M) эта кнопка вызывает всплывающую вспышку. Его расположение может отличаться от камеры к камере, но символ «молния» универсален, поэтому вы всегда сможете его найти. Значок рядом с ним - это символ вспышки и символ компенсации экспозиции.

15. Кнопка втягивания объектива

Выдвижные линзы становятся все более популярными, поскольку они более компактны, чем неоткрывающиеся модели. Вы должны нажать эту кнопку, чтобы сначала «увеличить» объектив до рабочего положения, а затем снова убрать его, когда вы закончите съемку.

16. Кнопка фиксатора объектива

Нажмите эту кнопку, чтобы разблокировать крепление объектива, и снимите объектив, повернув его. При установке объектива нажимать на нее не нужно.

17. Автофокус - Блокировка автоэкспозиции (AE / AF Lock)

При использовании автофокуса и автоэкспозиции удерживание этой кнопки заблокирует эти настройки, даже если вы перемещаете камеру.Это не часто используется новичками, но это полезно для более продвинутых стрелков, которые могут использовать его, чтобы сделать несколько снимков с разными кадрами, при этом все они будут сфокусированы в одной точке и одинаково экспонированы.

18. Кнопка i

Nikon действительно называет это кнопкой «i» - вероятно, потому, что у него уже есть кнопка «информация» на своих камерах. У многих других брендов есть похожая кнопка, обычно обозначаемая буквой Q, что означает «быстрое меню». Нажатие этой кнопки вызывает на ЖК-экране камеры набор функций, которыми можно управлять напрямую.Это может быть полезно для настройки параметров ISO, баланса белого и режима протяжки на камерах, у которых нет специальных кнопок или дисков для указанных функций.

19. Кнопка увеличения

Мы взяли на себя смелость обозначить это как «увеличение», а не «масштабирование», чтобы избежать путаницы, поскольку эта кнопка не имеет ничего общего с масштабированием объектива. Это сделано для увеличения изображения во время воспроизведения, чтобы вы могли видеть более подробно.

20. Кнопка увеличения

Опять же, мы не называем это «уменьшением масштаба».Это противоположно вышеупомянутой кнопке увеличения, но также позволяет расширить область просмотра для одновременного отображения нескольких эскизов изображений. Некоторые камеры даже позволяют вернуться в режим просмотра папок или календаря.

Это всего лишь список основных частей, я буду постепенно добавлять все остальные части.

Понравился пост? Не забудьте поделиться этим!

Продолжайте щелкать | Продолжайте делиться 🙂

Несколько похожих сообщений:

================================================= ====

================================================= ====

Нравится:

Нравится Загрузка...

Связанные

Основные функции цифровой зеркальной камеры - Школа приключенческого кино

Одна из проблем, которые необходимо решить при съемке, - это определение идеальных настроек для вашей камеры. В этом посте я расскажу вам об основных функциях зеркальной камеры. Я также задам несколько вопросов, которые помогут вам найти идеальные настройки для вашего сценария. Я буду освещать следующие вопросы:

  • Режимы съемки
  • Выдержка
  • Диафрагма
  • RAW против JPEG
  • Фокус и увеличение
  • Внутренняя обработка
  • Профили изображений
  • Баланс белого и ISO

* Примечание. Некоторые камеры имеют встроенные интервалометры, но я не буду говорить об интервалометрах в этом посте.

Режимы съемки

Есть четыре режима, которые вам нужно знать при съемке; Приоритет диафрагмы, приоритет выдержки, ручная выдержка и ручная выдержка.

  • Av - приоритет диафрагмы - режим приоритета диафрагмы позволяет вам установить диафрагму объектива, и камера выберет правильную выдержку. Это хорошо, если вы хотите больше контролировать глубину резкости ваших изображений. Помните, что F2.8 будет иметь небольшую глубину резкости, а F16 будет иметь большую часть вашего изображения в фокусе.Единственный раз, когда я бы порекомендовал использовать режим Av, - это если вы снимаете таймлапс от дня к ночи (помня, что вам нужно будет убрать мерцание в посте).
  • Tv - Приоритет выдержки - Приоритет выдержки противоположен режиму приоритета диафрагмы, при этом вы устанавливаете выдержку, а камера выбирает правильную диафрагму. Это отлично подходит для съемки спорта или дикой природы, когда вам нужно управлять выдержкой. 15-я или 30-я в секунду - медленно, а 500-я в секунду - быстро. Большинство цифровых зеркальных фотоаппаратов имеют диапазон выдержки от 30 секунд до примерно 8000-й секунды.Я настоятельно рекомендую никогда не использовать режим приоритета выдержки при съемке таймлапсов.
  • B - Bulb - Bulb режим используется, когда вы хотите контролировать все аспекты вашей камеры и хотите управлять выдержкой либо от внешнего источника, либо если вы хотите увеличить выдержку более 30 секунд.
  • M - Руководство - Здесь вы полностью контролируете ситуацию. Система замера камеры поможет вам, но вам нужно установить выдержку и диафрагму вручную. Я бы рекомендовал снимать в ручном режиме почти в любой ситуации.

Обычно моя первая рекомендация для всех, кто только начинает снимать таймлапс, - это переключить все вручную и изучить настройки методом проб и ошибок. Хотя это может показаться разочаровывающим, в конечном итоге оно того стоит.

Выдержка

Скорость затвора является огромным определяющим фактором для типа снимка, который вы хотите получить. Более короткие выдержки создают эффект стаккато, тогда как длинная выдержка размывает / смешивает движение. Еще одним преимуществом перетаскивания экспозиции является то, что вы сделаете освещение более равномерным и у вас будет больше шансов минимизировать мерцание (хотя есть и другие факторы, которые также следует учитывать, которые будут рассмотрены в более позднем посте).Обычно 100-я выдержка в секунду и более приводит к мерцанию.

Диафрагма

Диафрагма контролирует глубину резкости вашего изображения. Если вы хотите иметь небольшую глубину резкости, вам нужно, чтобы ваш объектив был более открытым. Если вы хотите больше сфокусироваться, закройте диафрагму.

Как это работает:

RAW против JPEG

Есть огромная разница между съемкой в ​​RAW и JPEG. Во второй раз, когда я начал снимать необработанные таймлапсы, я понял, почему это так важно.Во-первых, когда вы снимаете JPEG, вы снимаете запеченное изображение и не можете расширить динамический диапазон, к которому у вас есть доступ при съемке в формате RAW. Хотя съемка необработанного таймлапса занимает больше места на вашей карте, конечный результат будет лучше. Когда я снимаю таймлапс, я снимаю как в формате RAW, так и в формате sJPEG. Съемка необработанного таймлапса требует больше пост-продакшн, поэтому, снимая sJPEG вместе с необработанным, я могу обработать этот sJPEG как предварительный просмотр с низким разрешением, прежде чем даже придется обрабатывать окончательный необработанный таймлапс.

Фокус и увеличение

Кадрирование и фокальные плоскости - два других элемента, которые необходимо учитывать при съемке таймлапса. При съемке объектов в нескольких фокальных плоскостях необходимо определить, какой элемент изображения наиболее важен. Однако есть три способа обойти это, если вы не уверены, что важнее. Первый - приобрести систему, способную фокусироваться, второе решение - вручную подтянуть фокус, и последнее решение - использовать гиперфокус, но выбрать точку фокусировки между двумя объектами, а затем остановить свой объектив.Ключевым моментом является то, что если вы выбираете гиперфокус, вы не выбираете объект, который находится очень близко к вашей камере, и тот, который находится на заднем плане, поскольку почти все будет не в фокусе, если вы выберете точку между ними.

Что касается масштабирования / фокусного расстояния объектива, вы можете контролировать, как вы хотите снимать пространство. Используя более широкий объектив (более широкое фокусное расстояние), вы снимаете более широкую перспективу, тогда как если вы используете более длинный объектив, вы сжимаете пространство. Обычно наш глаз видит поле зрения около 50 мм.

Если у вашего объектива есть IS или автофокус, обязательно отключите их оба.

Внутренняя обработка

Процессоры внутри большинства зеркальных фотокамер не очень хороши. Когда я получаю камеру для съемки, я обычно выключаю всю внутреннюю обработку перед съемкой этой камерой и очищаю изображение с помощью компьютерного программного обеспечения. При съемке с помощью цифровой зеркальной камеры Canon вы можете отключить несколько параметров, в том числе:

  • Приоритет светлого тона
  • Коррекция периферийной освещенности

Эти параметры могут отличаться в зависимости от вашей камеры, поэтому важно просмотреть камеру и провести небольшое исследование перед тем, как отправиться на съемку, чтобы узнать, как максимально раскрыть потенциал вашей камеры.

Профили изображений

Профили изображений играют несколько разных ролей в зависимости от того, снимаете ли вы JPEG или RAW. Если вы снимаете в формате JPEG, профиль изображения - это вид, который вы запекаете в свое изображение, тогда как если вы снимаете в формате RAW, это временный вид, который вы применяете в камере.

Моя первая рекомендация - снимать в сыром виде. Однако, если вам нужно снимать в формате JPEG, я рекомендую снимать с более плоским профилем с необходимой резкостью.

Теперь вы спросите, почему так важен плоский профиль? Что ж, когда вы вставляете настройки цвета / контраста в изображение (предварительно установленные PP), вы не можете получить информацию, которая была бы доступна, если бы вы снимали плоско.Допустим, ваше небо задувается ветром, но вы хотели бы видеть некоторые из облаков, которые были там в тот день. При использовании встроенного стиля изображения вы не сможете его восстановить. С плоским изображением у вас гораздо больше шансов восстановить облака - ИЛИ, если вы что-то недоэкспонируете или переэкспонируете, у вас будет больше шансов восстановить информацию, которая в противном случае была бы потеряна.

Баланс белого и ISO

Последние две настройки, которые необходимо учитывать, - это баланс белого и ISO. Баланс белого контролирует цветовую температуру, а ISO контролирует светочувствительность.Обычно дневной свет составляет около 5600К, а вольфрам - 3200К. Я настоятельно рекомендую ознакомиться с этим и начать съемку с ручными настройками, чтобы вы могли установить желаемую температуру.

Что касается ISO, чем меньше число, тем менее чувствительна ваша камера к свету. Чем выше ISO, тем он чувствительнее. Вам нужно будет провести несколько тестов с камерой, которую вы используете, чтобы определить, насколько далеко вы можете продвинуть ее при съемке астрономических интервалов. Для 5DMarkII я не рекомендую превышать 3200, а для 5DMarkIII я рекомендую оставаться ниже 6400.

* Хотя настройки баланса белого и профиля изображения менее важны при съемке в формате RAW, мне нравится настраивать внешний вид, подобный тому, как я хочу, чтобы выглядело окончательное изображение.

Примеры из практики

Съемка с движущимися объектами на переднем плане

Когда объекты движутся на переднем плане, вы, скорее всего, захотите перетащить экспозицию (более длинная экспозиция), чтобы попытаться скрыть это движение. Ощущение снимка с более короткими выдержками очень нестабильно. Однако, если вы перетащите экспозицию, вы сможете скрыть часть этого движения, создавая более успокаивающее изображение.

Городской пейзаж

Есть два разных подхода к съемке городского пейзажа. Вы можете попробовать смешать движение с помощью более длинных выдержек или использовать короткие выдержки, чтобы заморозить время и создать эффект стаккато. Это замечательно, если вы хотите создать эффект «наклон-сдвиг».

Небольшая облачность

Съемка при частичной облачности имеет как положительные, так и отрицательные характеристики. Положительным моментом является то, что ваши пейзажи / городские пейзажи будут намного более динамичными, однако вы, скорее всего, столкнетесь с проблемами мерцания / изменения света.Чтобы скрыть эти изменения в освещении, вы можете перетащить экспозицию, чтобы скрыть некоторые из этих изменений света.

Идеальные настройки для таймлапса

Один из вопросов, которые мне задают чаще всего, - какой интервал я выбираю. Как правило, этот интервал является настолько быстрым, насколько я могу его сделать - с учетом времени буферизации (которое обычно составляет от 1 до 3 секунд в зависимости от камеры, которую вы используете, длительности вашей экспозиции, вашего ISO и того, снимаете ли вы JPEG или СЫРОЙ) . Очевидно, для этого потребуются карточки большего размера, и это не относится к каждому таймлапсу, но обеспечивает максимальную гибкость при публикации.Намного легче ускорить таймлапс, чем замедлить его.

Еще одна вещь, которую следует учитывать в отношении интервала, заключается в том, что если интервал между кадрами слишком большой, объект, который находится на одной стороне кадра в одном кадре, может полностью исчезнуть в следующем, создавая эффект «прыжка». В большинстве случаев этого следует избегать. Я расскажу об интервалах более подробно в каждом конкретном случае, когда расскажу о различных сценариях съемки в одном из следующих постов.

Что касается других настроек камеры, здесь НЕТ идеальных настроек для каждого сценария, которые делают интервальную съемку такой сложной задачей.Как бы мне ни хотелось предоставить настройки для каждого сценария, это просто невозможно. Однако есть несколько вопросов, которые вы захотите задать себе:

  • Что вы хотите снимать?
  • В какое время дня вы снимаете таймлапс?
  • Как долго вы снимаете таймлапс?
  • Какого эффекта вы хотите добиться с помощью снимка?
  • Какое фокусное расстояние вы хотите для своего снимка?
  • Что вы хотите в фокусе?
  • Как быстро вы хотите, чтобы действие двигалось?

Это всего лишь несколько вопросов, которые вы захотите задать себе, прежде чем определять, какие настройки вы хотите использовать для своей камеры.Возможно, вы также захотите ознакомиться с «Как снимать статический таймлапс - 7 вопросов, которые вам нужно задать себе», чтобы более подробно изучить эти сценарии.

Изучение частей камеры

Знаете ли вы все основные части вашей цифровой камеры и как они работают вместе?

Можно подумать, это одна из самых простых вещей, которым нужно научиться при увлечении фотографией. Однако забавно, что некоторым людям удается делать отличные снимки, даже не изучая этих деталей.

Это не означает, что не важно знать все основные части камеры, но я готов поспорить, что незнание - гораздо более распространенное явление, чем может показаться, даже среди фотографов.

Вот что мы сейчас рассмотрим с помощью этого простого и удобного руководства. Мы познакомим вас с дюжиной или около того ключевыми аспектами технологий камеры и четко объясним, как они работают вместе, чтобы вы могли делать потрясающие изображения.

В этом руководстве основное внимание уделяется ключевым компонентам современных цифровых зеркальных и беззеркальных камер, а не аналоговым пленочным камерам, которые в некоторых случаях работают по-разному.

Захват фотографий: основные части камеры

Ниже приведены наиболее важные внутренние и внешние части камеры для фактического процесса создания фотографий.

Корпус камеры

Корпус вашей цифровой беззеркальной или зеркальной камеры - это то, что составляет суть устройства.

В корпусе камеры отсутствуют объектив, внешняя вспышка или любые другие сменные сменные детали. Камеры без встроенного объектива называются камерами со сменным объективом. Другой вид - это модели фотоаппаратов с фиксированным объективом, в которых встроен объектив, который нельзя снять или заменить.

Зеркальные камеры обычно имеют более громоздкие корпуса, в то время как беззеркальные камеры обычно имеют более компактную конструкцию.

Причина в том, что в зеркальных фотокамерах требуется место для внутреннего зеркала, которое отражает свет от объектива в их оптический видоискатель. Для беззеркальных фотоаппаратов это зеркало не нужно.

Это основное различие между двумя типами камер и причина, по которой беззеркальные камеры получили свое название.

В остальном зеркальные и беззеркальные фотоаппараты практически одинаковы по базовой конструкции и функциональности своих частей.

Также стоит отметить, что некоторые камеры поставляются с полностью герметичными корпусами и креплениями для объективов (также доступны герметичные объективы), поэтому вы можете работать в дождливых, влажных или пыльных условиях, не беспокоясь о механических поломках.

И последнее: при покупке новой цифровой камеры помните, что некоторые модели со сменными объективами продаются только в корпусе, а это означает, что вам придется покупать объектив отдельно.

Датчик изображения и процессор обработки

Когда вы делаете снимок, внешний свет проникает через апертуру вашего объектива (то есть через его отверстие) и попадает на датчик изображения. Затем этот датчик изображения улавливает свет и преобразует его в цифровую копию сцены.

Как в беззеркальных, так и в зеркальных камерах сенсор покрыт огромным массивом пикселей, которые поглощают свет и преобразуют его в электрические сигналы различной интенсивности (в зависимости от того, сколько света попадает на них).Затем они отправляются в механизм обработки изображений камеры.

Механизм обработки преобразует эти сигналы в цифровые изображения разных цветов или монохроматических тонов, которые вы в конечном итоге увидите своими глазами.

По сути, комбинация сенсора, процессора и памяти в любой цифровой камере делает то же самое, что и пленка в аналоговых камерах. Разница в том, что с пленкой датчик и хранилище изображений объединены в единое физическое вещество с химическим покрытием, которое захватывает изображение от падающего на него света и сохраняет его прямо там, на том же носителе.

Датчики камеры бывают разных разрешений. Так, например, если у вас есть беззеркальная или зеркальная камера с 24-мегапиксельным сенсором, это означает, что она предлагает примерно 24000000 отдельных светочувствительных пикселей, которые кодируют изображение в виде крошечных электрических сигналов, которые механизм обработки вашей камеры преобразует в 24-мегапиксельное изображение. изображение.

Датчики

также бывают разных типов. Цифровые камеры более высокого класса, как правило, предлагают полнокадровые датчики, которые предлагают цифровой эквивалент размера полного 35-миллиметрового пленочного кадра в аналоговой камере.С другой стороны, некоторые камеры предлагают кадрированные сенсоры меньшего размера в таких форматах, как APS-C, что означает более узкие углы обзора на определенном расстоянии.

Затвор

Затвор имеет решающее значение для работы датчика изображения и механизма обработки внутри цифровой камеры. Этот небольшой механизм находится внутри камеры между креплением объектива и датчиком и регулирует продолжительность попадающего света.

Когда вы нажимаете кнопку спуска затвора на камере, чтобы сделать снимок, он открывает затвор на определенное время и позволяет свету, проходящему через диафрагму объектива (подробнее об этом ниже), попадать на датчик, чтобы он мог быть записанным в изображение.

Без нажатия кнопки спуска затвор камеры в противном случае остается закрытым.

Скорость затвора камеры может варьироваться от настройки «Bulb», что позволяет держать затвор открытым в течение нескольких секунд, минут или даже часов (когда-нибудь видели эти фотографии кружащихся звезд ночью или полосы света от автомобилей на дороге? Ну вот как они снимаются!), с гораздо более быстрыми настройками 1/30, 1/60 и вплоть до 1/8000 секунды или более для большинства зеркальных и беззеркальных камер.

Низкая скорость затвора полезна для получения более длинных снимков в более темных условиях (затвор открыт дольше, что позволяет пропускать больше света).

При более высоких выдержках все наоборот: затвор открывается и закрывается очень быстро, поэтому за такой короткий промежуток времени должно проникнуть много света. Это означает, что вам нужно использовать более яркую настройку, чтобы получить четкое изображение мимолетного момента времени.

Хотя все камеры поставляются с механическими затворами, некоторые модели также имеют электронные затворы для еще более быстрой работы. Они позволяют избежать механической «медлительности» за счет быстрого включения и выключения датчика вместо использования физического затвора для управления освещением.

Они полезны для фотографов, которым нужна еще более высокая частота кадров, или для съемки в полной тишине (например, для съемки дикой природы крупным планом или уличные фотографии).

ISO

Хотя выдержка и размер сенсора имеют решающее значение для того, насколько хорошо камера может делать фотографии при слабом освещении, ISO цифровой камеры также чрезвычайно важен, даже если он не является одной из физических частей камеры. .

Возможность высокого ISO означает лучшую производительность при слабом освещении.Другими словами, это мера того, насколько чувствительна матрица камеры к свету. Чем лучше камера снимает при слабом освещении, тем более высокое значение ISO она может эффективно использовать.

Камеры с более низким значением ISO обычно создают зернистые изображения с большим количеством шумов при слабом освещении. Хорошее качество ISO означает минимизацию этого шума даже в темноте.

Система автофокуса

Система автофокуса внутри камеры позволяет плавно и быстро делать фотографии, которые автоматически фокусируются на определенных движущихся или неподвижных объектах.

Некоторые из лучших существующих на сегодняшний день камер имеют сотни точек автофокусировки с определением фазы и контраста на сенсоре и могут использовать их за доли секунды для получения невероятно четких изображений даже быстро движущихся целей.

Большинство зеркальных и беззеркальных камер предлагают как одиночный, так и непрерывный автофокус, а также полностью ручную фокусировку и другие режимы.

В любом случае, основная функция технологии автофокусировки означает резкость изображения «на лету» без излишних ручных манипуляций во время съемки.

Объектив

Самая важная присоединяемая часть любой камеры - это объектив. Это то, что улавливает свет от внешних сцен и направляет его на сенсор камеры, где он взаимодействует со всеми внутренними частями камеры, которые мы описали выше.

Мы могли бы перейти к совершенно другому руководству о типах объективов камеры и их использовании, но здесь мы сохраним простоту.

Большинство полупрофессиональных и профессиональных фотоаппаратов представляют собой модели со сменными объективами, которые позволяют при необходимости прикреплять к ним целый ряд типов объективов.

Большинство производителей камер также предлагают собственные патентованные крепления для различных типов камер, а также различные варианты объективов с увеличением, постоянным фокусным расстоянием, широкоугольными и другими типами объективов для этих креплений.

Камеры некоторых производителей также предлагают различные типы крепления для беззеркальных и цифровых зеркальных камер. Это важно, потому что наличие камеры определенной марки не всегда означает, что вы можете просто прикрепить к ней любой объектив той же марки без переходного кольца.

На объектив можно прикрепить фильтры, бленды и другие аксессуары.

Диафрагма объектива

Объективы не просто пропускают свет к датчику внутри цифровой камеры. Они также поставляются с регулируемой диафрагмой, которая регулирует количество попадающего света. Этот важнейший процесс называется апертурой.

Диафрагма измеряется в так называемых диафрагмах. Меньшее значение диафрагмы, например f / 1,4, означает большую диафрагму и гораздо меньшую глубину резкости (это означает, что камера фокусируется на конкретном объекте, который находится близко, а фон является размытым).

Чем больше диафрагма, например, f / 32, тем меньше диафрагма (что уменьшает количество попадающего света) и большую глубину резкости (большая часть сцены находится в фокусе).

Диафрагма также должна изменяться в зависимости от выдержки, так как более короткая выдержка обычно требует большего количества света для быстрого попадания на матрицу.

Диски и кнопки управления

Самыми внешними частями корпуса цифровой камеры являются диски и кнопки управления.

Они могут отличаться от камеры к камере, но основные функции большинства цифровых беззеркальных и зеркальных камер будут включать кнопку спуска затвора, кнопку питания, диск для различных уровней компенсации экспозиции и диски для регулировки ISO и скорости затвора.

Некоторые камеры предлагают больше возможностей управления через встроенное меню ЖК-экрана, хотя я думаю, что камера с большим количеством физических дисков управления - лучший выбор для быстрой настройки.

Видоискатель и ЖК-экран

Цифровые зеркальные камеры поставляются с оптическими видоискателями, а беззеркальные камеры - с электронными видоискателями. Какой из этих двух типов лучше, зависит от того, каким фотографом вы увлекаетесь, поэтому трудно заявить о своих предпочтениях.

Оптический видоискатель цифровой зеркальной камеры показывает изображение, которое отражается прямо от объектива без цифрового вмешательства.

С другой стороны, электронный видоискатель дает цифровое живое изображение прямо с датчика, которое показывает вам именно то, что видит камера.

ЖК-экран стал практически универсальным во всех современных фотоаппаратах. Он выполняет три основные функции: управление основными функциями камеры с помощью цифровых меню, компоновка изображений перед съемкой, если вы не используете видоискатель, и, в-третьих, просмотр фотографий после того, как вы их сделали.

Многие ЖК-экраны на новых камерах также оснащены сенсорными функциями для управления точками фокусировки или настройки параметров камеры.

Слот для карты памяти и порт подключения s

Переходя к последней из последних частей камеры, у нас есть слот для карты памяти и стыковочные порты. Современные цифровые камеры используются как для хранения, так и для передачи фотографий и видео на компьютер или другое устройство.

На рынке также есть камеры с двумя слотами для карт памяти. Это полезная функция, но не очень важная, поскольку вы всегда можете купить карты памяти SD большего размера для однослотовых камер.

Также я бы порекомендовал выбирать карты с высокой скоростью записи.

Зависание камеры из-за того, что она пытается делать фотографии быстрее, чем карта памяти может записывать, действительно мешает процессу съемки.

Дополнительные детали камеры

Ниже приведены некоторые дополнительные внешние части камеры. Они могут быть важны (или нет) в зависимости от того, какую фотографию вы делаете.

Внешняя вспышка и горячий башмак

Многие цифровые камеры поставляются со своей собственной встроенной выдвижной вспышкой, но некоторые фотографы даже не удосуживаются ее использовать.Почти во всех своих фотографиях я почти не использую ее, но если вы снимаете модную одежду или вечеринку при слабом освещении, вспышка может быть чрезвычайно полезной.

С другой стороны, профессиональные фотографы в таких жанрах, как мода, реклама и портретная съемка, часто используют вспышку, но полагаются на внешний съемный блок для лучшего контроля света.

Эта внешняя вспышка крепится к верхней части камеры с помощью металлической соединительной скобы для электронных устройств, которая называется «горячий башмак». Не все цифровые камеры поставляются с одной, но она чрезвычайно полезна для подключения внешней вспышки или даже других устройств, таких как видоискатель.

Крепление для штатива

Наконец, у нас есть крепление для штатива цифровой камеры. Большинство камер поставляются с одним из них, и это в основном небольшой металлический гнездовой разъем с резьбой для винта с наружной резьбой на штативе.

Возможно, вам никогда не понадобится использовать штатив для многих типов фотографии, но если вы занимаетесь пейзажной съемкой с большой выдержкой или записываете видео, это определенно полезно.

Детали камеры | Заключительные мысли

Хотя в камере нет одной наиболее важной части, объектив, затвор, сенсор и процессор обработки составляют абсолютное ядро ​​фотографической функциональности.

Если вы узнаете, как эти компоненты работают и взаимодействуют во время фотосъемки, вы сможете по-настоящему разобраться в своей камере.

Научиться пользоваться дополнительными компонентами, такими как вспышка, все кнопки и элементы управления меню ЖК-дисплея, также важно, но не обязательно для основ.

Надеюсь, вы нашли это руководство по основным частям камеры полезным. Если есть что-то, что мы упустили или что вы хотели бы осветить, сообщите нам об этом в комментариях!

Характеристики камеры DSLR | Лучшая цифровая камера

Как и в компактных цифровых фотоаппаратах, в цифровых однообъективных зеркальных фотоаппаратах (DSLR) используется цифровая память вместо пленки.Одиночный объектив означает, что камера не является дальномером (более старый тип камеры с другой системой фокусировки). Отражение означает, что свет, попадающий в объектив, может быть направлен либо на датчик, либо в видоискатель.

Цифровые зеркальные камеры

обладают рядом сложных функций, которых нет в большинстве цифровых фотоаппаратов. Вот краткое изложение их основных характеристик.

Кольцо диафрагмы

Объективы большинства зеркальных фотокамер оснащены кольцом диафрагмы, с помощью которого можно вручную выбрать желаемую диафрагму.Когда кольцо находится в автоматическом положении, величина диафрагмы может регулироваться камерой (автоматически или по выбору пользователя).

Батарейный блок

В некоторых зеркальных фотокамерах можно установить этот аксессуар, который служит двум целям. Первый - увеличить доступную мощность за счет добавления батарей в камеру; второй - создать удобный захват для руки, которым можно будет снимать в портретной (вертикальной) ориентации.

Большинство батарейных захватов оснащены основными элементами управления и дисками, а также кнопкой спуска затвора и дублируют расположение органов управления возле главного затвора.

Панель управления

В некоторых зеркальных фотокамерах (в основном высококачественных) по-прежнему используется верхняя или задняя монохромная панель управления, на которой отображаются наиболее важные настройки камеры (диафрагма, выдержка, ISO, количество оставшихся кадров). Другие камеры не имеют такой панели управления и полагаются на задний ЖК-дисплей для отображения этих данных.

Система пылеудаления Цифровые зеркальные камеры

часто оснащены системой удаления пыли. Эти системы работают, очень быстро встряхивая датчик (датчик на самом деле больше вибрирует, чем движется), чтобы удалить частицы пыли.

Кроме того, многие производители теперь покрывают свои сенсоры антистатическими покрытиями. Эти системы работают относительно эффективно. В крайнем случае, может потребоваться тщательная ручная очистка датчика от пыли.

Горячий башмак для внешней вспышки

Как и цифровые фотоаппараты наведи и снимай, зеркалки обычно имеют небольшую встроенную вспышку. Однако зеркалки могут быть оснащены внешними вспышками. Эти вспышки более мощные и обладают более продвинутыми функциями.

Их часто можно наклонять или поворачивать, можно масштабировать в соответствии с фокусным расстоянием объектива камеры, а также они могут помочь с системой автофокусировки камеры. Эти вспышки связываются с камерой через разъемы в горячем башмаке и могут работать как в ручном (пользователь выбирает настройки), так и в автоматическом (вспышка вычисляет желаемую интенсивность света) или через объектив (камера и вспышка работают вместе, чтобы выбрать настройки) режимы.

Зоны фокусировки Цифровые зеркальные камеры

имеют более одной зоны фокусировки, обычно от трех до 11, хотя у профессиональных камер будет намного больше.Камера может автоматически выбирать одну или несколько областей фокусировки, или пользователь может вручную изменить и заблокировать систему фокусировки на одной конкретной области.

Фокусное кольцо Объективы

DSLR почти всегда имеют кольцо для ручной фокусировки. Когда камера находится в режиме ручной фокусировки, пользователь может повернуть кольцо для достижения фокусировки. Некоторые объективы позволяют пользователю в любой момент переопределить систему автофокусировки с помощью кольца фокусировки, но большинство объективов не позволяют этого.

Старые объективы, предназначенные только для ручной фокусировки, обычно имеют кольца с большим «ходом», что упрощает точную настройку фокуса.Более современные объективы с автофокусировкой часто имеют гораздо меньшее расстояние перемещения. Кольцо фокусировки некоторых объективов с автофокусировкой будет вращаться во время фокусировки, особенно объективов начального уровня.

Просмотр в реальном времени

Некоторые новые модели зеркальных фотокамер (в основном системы 4/3) предлагают предварительный просмотр снимков, сделанных с помощью ЖК-дисплея, в реальном времени. Это особенно полезно для фотографов, использующих штатив или работающих под разными углами. Поскольку цифровая зеркальная фотокамера тяжелая, особенно с прикрепленными длинными объективами, при использовании режима Live View может быть трудно удерживать камеру в руке.

Зеркало Зеркальные камеры

имеют наклонное зеркало перед датчиком, после объектива. Это зеркало используется для отображения изображения предварительного просмотра в видоискателе (см. TTL). Когда пользователь нажимает на кнопку затвора, зеркало на короткое время поднимается, позволяя свету попасть на датчик. Вот почему зеркальные фотоаппараты издают характерный звук во время съемки. По этой же причине зеркалки обычно толще, чем «наведи и снимай», даже без установленного объектива.

Блокировка зеркала

Функция присутствует в некоторых, но не во всех зеркальных фотокамерах.Блокировка зеркала означает, что пользователь может заставить зеркало оставаться поднятым. Это служит двум целям:

  • Во-первых, он обеспечивает доступ к датчику для очистки без риска повредить зеркало чистящим инструментом.
  • Во-вторых, он предотвращает сотрясение камеры из-за вибрации при длительной выдержке, особенно при слабом освещении.

Крепление

Крепление - это физическое соединение между объективом и корпусом камеры. В настоящее время крепления бывают байонетными, но в прошлом некоторые крепления были разработаны с привинчиваемыми деталями.Крепление не только удерживает вместе объектив и корпус, но и служит местом, где происходит связь между двумя частями.

Как правило, объектив сообщает камере свое фокусное расстояние, диапазон диафрагмы, а иногда и физические характеристики (например, настройки максимальной резкости). Помимо прочего, камера может устанавливать значение диафрагмы и управлять механизмом фокусировки.

Крепления объективов и протоколы связи зависят от марки, что означает, что нельзя использовать объектив Canon с камерой Nikon.Единственное исключение - стандартизированная система четырех третей.

Объектив с постоянным фокусным расстоянием

Объективы с фиксированным фокусным расстоянием, что означает, что они не могут масштабировать. Как правило, эти линзы обеспечивают наилучшее качество изображения по заданной цене, поскольку гораздо проще сконструировать линзы с одним значением фокусного расстояния, чем с большим диапазоном значений.

Также часто бывает проще найти простые объективы с большей диафрагмой, чем эквивалентные зум-объективы, а простые объективы часто (но не всегда) более компактны, чем зум-объективы.Однако они часто менее удобны для повседневного использования. В частности, Pentax всегда предлагал большой выбор простых чисел.

Датчик Датчики

DSLR могут быть либо CCD (устройство с зарядовой связью), либо CMOS (дополнительным металлооксидным полупроводником). Оба они различаются по дизайну, но схожи в использовании. В настоящее время во всех компактных фотоаппаратах используются ПЗС-матрицы.

Основное различие между «наведи и снимай» и зеркалкой заключается в размере сенсора: сенсор зеркалки в 14 раз больше, чем сенсор «наведи и снимай».Это означает, что за определенное время экспозиции на датчик попадет больше света. Это, в свою очередь, означает, что датчик будет более точным в своих измерениях (CCD или CMOS - это, по сути, устройство, которое измеряет интенсивность света на каждом из своих пикселей). На практике более крупный датчик будет показывать меньше электронных шумов, будет отображать больший динамический диапазон и будет работать намного лучше при слабом освещении.

TTL (через объектив)

Видоискатель не показывает небольшой и неточный вид туннеля, как на камерах с функцией «наведи и снимай», но отображает реальное изображение, которое будет сформировано на датчике.Свет проходит через объектив, затем попадает в зеркало и в конечном итоге перенаправляется в видоискателе. В результате изображение в видоискателе становится намного ярче и резче.

Пользователь также будет непосредственно видеть эффект любого фильтра, помещенного перед линзой. Одним из недостатков является то, что, как и в случае с большинством туннельных видоискателей, видоискатель TTL обычно показывает не всю сцену, а от 80 до 95 процентов ее.

Ультразвуковой мотор (УСМ)

Более быстрая, точная и бесшумная система фокусировки, используемая в объективах более высокого класса.Вместо использования вращающихся винтовых обычных линз, линзы USM используют вибрацию крошечного элемента для создания вращения и движения. Известны другими названиями в зависимости от компании (USM для Canon, SDM для Pentax, SWM для Nikon, HSM для Sigma и т. Д.).

Трансфокатор

В отличие от объективов с постоянным фокусным расстоянием, объектив с переменным фокусным расстоянием может охватывать диапазон фокусных расстояний, помогая пользователю легче кадрировать изображение.

Как и в случае с компактными фотоаппаратами, зум-объективы для цифровых зеркальных фотокамер редко поддерживают постоянную максимальную диафрагму во всем диапазоне, причем диафрагма сужается с увеличением фокусного расстояния.Кроме того, качество изображения не всегда соответствует фокусному расстоянию.

У большинства объективов есть «зона наилучшего восприятия», обычно где-то около середины диапазона. Это также относится к камерам типа «наведи и снимай», но они гораздо менее заметны из-за меньшего размера сенсора. Вообще говоря, чем больше фокусный диапазон зум-объектива, тем больше компромиссов приходится на его концепцию, чтобы получить линзы с неидеальным качеством изображения.

Однако линзы

с длинным зумом по-прежнему могут понравиться многим пользователям, а дополнительное удобство использования одного объектива для охвата широкого диапазона означает меньшую замену линз, что является явным преимуществом для многих пользователей.

Видоискатель

Обычно в дополнение к предварительному просмотру изображения в видоискателе DSLR отображаются различные области фокусировки, наложенные на изображение, и наиболее важные параметры изображения в нижней или боковой части кадра.

Кольцо трансфокатора

Чтобы увеличить масштаб с помощью объектива DSLR, пользователь не нажимает кнопку, как при наведении и съемке, а вращает кольцо вокруг оправы объектива. Это позволяет упростить точную настройку положения масштабирования и означает, что действие масштабирования является механическим, а не электрическим (есть исключения).

Терминология

- Что такое зеркальная камера? Терминология

- Что такое зеркальная камера? - Обмен фотографиями
Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Зарегистрироваться

Photography Stack Exchange - это сайт вопросов и ответов для профессиональных фотографов, энтузиастов и любителей.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 2k раз

Что такое зеркальная камера? Когда я читаю характеристики камер, это обычное дело.Я думаю, что зеркальная камера - это камера, в которой можно менять объектив, но я не уверен.

Я знаю, может быть, это глупый вопрос, но я не знаю.

Заранее спасибо за помощь.

Скоттбб ♦

28.9k1010 золотых знаков8282 серебряных знака154154 бронзовых знака

Создан 27 авг.

2

Отражение определяется его зеркалом. Большинство зеркальных фотоаппаратов имеют сменные объективы, но это не всегда так, и многие камеры со сменными объективами не имеют зеркала и, следовательно, не являются зеркальными. Вот почему современные ИЛК часто называют беззеркальными, .

Зеркало используется для направления света, исходящего от объектива, для отражения в видоискателе. Это позволяет фотографу кадрировать с большой точностью. Сравните это с дальномером или камерой с оптическим туннелем, где обзор осуществляется по отдельному оптическому пути, и поэтому наблюдается ошибка параллакса, и объектив может даже частично загораживаться.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
