Содержание

Различие в объективах Nikkor, совместимость с фотоаппаратами Nikon

В этой статье описаны основные особенности объективов и фотоаппаратов Nikon, в особенности их совместимость друг с другом.

Объективы и фотоаппараты Nikon

Разные байонеты цифровых фотоаппаратов Nikon
Nikon DX, Nikon FX, Nikon CX, IX-Nikkor
Автоматическая фокусировка
Управление диафрагмой
Передача дистанции фокусировки, объективы D-типа
Старые неавтофокусные объективы Nikon
Пример ‘чтения’ имени объектива
Комментарии

Основное разделение фотоаппаратов Nikon со сменными объективами

Разные байонеты цифровых фотоаппаратов Nikon

Байонет – это способ крепления объектива на фотоаппарат.

Цифровые камеры Nikon со сменной оптикой делятся на три типа, в зависимости от типа байонета.

Цифровые Зеркальные Фотоаппараты (ЦЗК) c байонетом Nikon F
Цифровые БезЗеркальные Фотоаппараты (БЗК) c байонетом Nikon Z
Цифровые БезЗеркальные Фотоаппараты (БЗК) c байонетом Nikon 1

Все объективы с байонетом Nikon F можно использовать на камерах с байонетом Nikon Z с помощью специального адаптера Nikon FTZ. С данным адаптером полной совместимостью обладают только объективы Nikon, у которых есть встроенный мотор фокусировки (с маркировкой в имени объективов AF-I, AF-S, AF-P).

Объективы с байонетом Nikon F типа ‘AF’ (с поддержкой автоматической фокусировки, но без встроенного мотора фокусировки) не будут автоматически фокусироваться на камерах Nikon Z с помощью адаптера Nikon FTZ.

Список всех цифровых зеркальных фотоаппаратов Nikon с байонетом Nikon F

D1, D1h, D1x, D2x, D2h, D2xs, D2hs, D100, D200, D300, D300s, D500, D50, D70, D70s, D80, D90, D7000, D7100, D7200, D7500, D40, D40x, D60, D3000, D3100, D3200, D3300, D3400, D3500, D5000, D5100, D5200, D5300, D5500, D5600, D600, D610, D700, D750, D780, D800, D800E, D810, D810a, D850, D3, D3s, D3x, D4, D4s, D5, D6, Df + Kodak DCS PRO 14n (и ее модификации) и Kodak DCS Pro SLR/n (и ее модификации) + Fujifilm FinePix S1 Pro, S2 Pro, S3 Pro, S3 Pro UVIR, S5 Pro, IS Pro.

Список всех цифровых беззеркальных фотоаппаратов Nikon с байонетом Nikon Z

Nikon Z5
Nikon Z6
Nikon Z6 II
Nikon Z7
Nikon Z7 II
Nikon Z50

Список всех полнокадровых объективов ‘Nikon Nikkor Z’ для беззеркальных фотоаппаратов с байонетом Nikon Z

Фиксы:

Nikon Nikkor Z 20mm 1:1. 8 S
Nikon Nikkor Z 24mm 1:1.8 S
Nikon Nikkor Z 35mm 1:1.8 S
Nikon Nikkor Z 50mm 1:1.2 S
Nikon Nikkor Z 50mm 1:1.8 S
Nikon Nikkor Z 58mm 1:0.95 S Noct
Nikon Nikkor Z 85mm 1:1.8 S

Зумы:

Nikon Nikkor Z 14-24mm 1:2.8 S
Nikon Nikkor Z 14-30mm 1:4 S
Nikon Nikkor Z 24-50mm 1:4-6.3
Nikon Nikkor Z 24-70mm 1:4 S
Nikon Nikkor Z 24-70mm 1:2.8 S
Nikon Nikkor Z 24-200mm 1:4-6.3 VR
Nikon Nikkor Z 70-200mm 1:2.8 VR S

Объективы предназначены для работы с камерами серии Nikon Z: Z5, Z6, Z6 II, Z7, Z7 II + Z50.

Все указанные объективы имеют встроенный шаговый мотор фокусировки Nikon STM (Stepping Motor), аналогичный объективам Nikon AF-P. А также электромагнитную диафрагму, аналогичную объективам Nikon E.

Буква ‘S’ в названии данных объективов означает только их принадлежность к линейке профессиональных беззеркальных решений.

Точный список системных беззеркальных фотоаппаратов со сменной оптикой Nikon 1:

Nikon выпустила ряд беззеркальных камер со сменной оптикой и байонетом Nikon 1 и объективами 1 Nikkor (их же называют Nikon CX).

На этих камерах лучше всего использовать специально разработанные объективы Nikon CX (то же самое, что и 1 Nikkor).

Точный список всех объективов 1 Nikkor:

Фикс-объективы:

Nikon 1 NIKKOR 10mm f/2.8 (черный и серебристый)
Nikon 1 NIKKOR AW 10mm f/2.8 (только черный)
Nikon 1 NIKKOR 18.5mm f/1.8 (черный, серебристый, белый)
Nikon 1 NIKKOR 32mm f/1.2 (черный, серебристый)

Зум-объективы

Nikon 1 NIKKOR VR 6.7-13mm f/3. 5-5.6 (черный и серебристый)
Nikon 1 NIKKOR VR 10-30mm f/3.5-5.6 (8 вариантов цвета)
Nikon 1 NIKKOR VR 10-30mm f/3.5-5.6 PD-ZOOM (6 вариантов цвета)
Nikon 1 NIKKOR VR 10-100mm f/4-5.6 (5 вариантов цвета)
Nikon 1 NIKKOR VR 10-100mm f/4.5-5.6 PD-ZOOM (только черный)
Nikon 1 NIKKOR 11-27.5mm f/3.5-5.6 (6 вариантов цвета)
Nikon 1 NIKKOR AW 11-27.5mm f/3.5-5.6 (черный, серебристый, белый)
Nikon 1 NIKKOR VR 30-110mm f/3.8-5.6 (8 вариантов цвета)
Nikon 1 NIKKOR VR 70-300mm f/4.5-5.6 N (только черный)

AW (All Weather) – всепогодозащищенные объективы. Данные объективы лучше всего подходят для защищенной камеры Nikon 1 AW1.
PD-Zoom (Power Drive Zoom) – объективы с автоматическим зумированием. В таких объективах фокусное расстояние можно изменять автоматически, а не вращать кольцо зума вручную. Для этого на таких объективах есть слайдер T-W (Tele – Wide, для зумирования в теле [Tele] диапазон или широкоугольный [Wide] диапазон).

Чтобы установить FX или DX объективы на камеры серии Nikon 1 нужно использовать адаптер FT1, при этом автоматическая фокусировка сохраняется только с объективами типа AF-S (возможно и AF-P) и только с определенными, указанными в этой таблице.

UPD: летом 2018 система Nikon 1 прекратила свое развитие.

Цифровые фотоаппараты и объективы Nikon FX и Nikon DX, их разница

В зависимости от величины сенсора цифрозеркальные и беззеркальные фотоаппараты Nikon делятся на два вида: FX и DX. Точно так же маркируются и объективы для этих фотоаппаратов.

Объективы FX предназначены для полноформатных FX фотоаппаратов (их еще называют полнокадровыми, или полноразмерными, или Full-Frame).

Объективы DX предназначены для кропнутых DX фотоаппаратов (их еще называют кропами, или фотоаппаратами с APS-C размером сенсора ).

На фотоаппаратах Nikon FX установлена матрица величиной с классическую 35 мм пленку, на камерах DX установлена матрица меньшего размера, так называемая ‘кропнутая’, с диагональю кадра в 1.5 раза меньше, нежели в FX.

Полноформатный фотоаппарат Nikon D750 имеет маркировку ‘FX’ на своем корпусе. Здесь он показан вместе с полноформатным объективом Nikon N AF-S Nikkor 24-120mm 1:4G ED VR SWM IF Aspherical Nano Crystal Coat

До появления фотоаппаратов Nikon DX существовали только полнокадровые фотоаппараты и объективы Nikon FX, которые на самом деле не имеют обозначения FX, так как на то время не нужно было разделять полный кадр и кропнутый. Примеры объективов от полнокадровых камер:

Как видите, в названии объектива приставка ‘FX’ не указывается. Если на объективе нет обозначения DX или CX – значит это полнокадровый объектив для FX камеры.

После появления цифрозеркальных камер Nikon DX, производитель, для экономии на стекле, металле и пластмассе, начал производство объективов DX.

И все объективы для кропнутых фотоаппаратов уже имели обозначение DX. Примеры объективов DX:

Как видите, все объективы имеют в названии буквы DX.

Важно о DX и FX

Точный список всех камер Nikon DX:

D1, D1h, D1x, D2x, D2h, D2xs, D2hs, D100, D200, D300, D300s, D500, D70, D70s, D80, D90, D7000, D7100, D7200, D7500, D40, D40x, D60, D3000, D3100, D3200, D3300, D3400, D3500, D5000, D5100, D5200, D5300, D5500, D5600
Nikon Z: Z50
+ Fujifilm FinePix S1 Pro, S2 Pro, S3 Pro, S3 Pro UVIR, S5 Pro, IS Pro.
Очень важно, настолько важно, что это должен знать каждый: все фотоаппараты серии Nikon DX имеют одинаковый реальный физический размер своего сенсора (матрицы). Размер приблизительно равняется 23.6 мм Х 15.8 мм. Физический размер напрямую не связан с количеством МегаПикселей.

Точный список всех камер Nikon FX

Nikon F: D600, D610, D700, D750, D780, D800, D800E, D810, D810a, D850, D3, D3s, D3x, D4, D4s, D5, D6, Df
+ Kodak DCS PRO 14n (и ее модификации) и Kodak DCS Pro SLR/n (и ее модификации)
Nikon Z: Nikon Z5, Nikon Z6, Nikon Z6 II, Nikon Z7, Nikon Z7 II
Очень важно, настолько важно, что это должен знать каждый: все фотоаппараты серии Nikon FX имеют одинаковый реальный физический размер своего сенсора (матрицы). Размер приблизительно равняется 36 мм Х 24 мм. Физический размер напрямую не связан с количеством МегаПикселей.

Рекомендации по использованию:

Все объективы Nikon DX можно и желательно использовать на камерах с кропнутой матрицей серии Nikon DX (точный список указан выше).

Все объективы Nikon DX можно использовать на полнокадровых камерах таких как Nikon D3, D3s, D3x, D4,

Трехкомпонентная акустическая система Bluetooth® с функцией караоке и входом для гитары | MHC-M40D

Перейти к материалуГлавное менюSONYВыс.

Совместимость объективов Nikon

Система Nikon F формально существует с 1959 года, и, вследствие её древности, отдельные компоненты системы, выпущенные в разное время, не всегда в полной мере сочетаются друг с другом. Тем не менее, поскольку оптика, в отличие от электроники, практически не устаревает, объективы, разработанные в прошлом веке, – не такая уж большая редкость на современных цифровых фотокамерах. На этой странице читатель найдёт информацию о том, какие из объективов Nikon (Nikkor) совместимы с фотоаппаратами как цифровой, так и плёночной эры, какие объективы с ними принципиально не совместимы и какие совместимы лишь отчасти.

О таблицах совместимости

Для большей наглядности данные представлены в виде нескольких таблиц. Строки обозначают конкретную модель фотоаппарата либо целую группу моделей, объединённых единым принципом совместимости. Столбцы таблиц посвящены различным типам объективов, а именно:

A или Pre-AI – объективы с ручной фокусировкой и ручным индексированием диафрагмы, выпускавшиеся с 1959 по 1977 гг.

AI и AI-s – объективы с ручной фокусировкой и автоматическим индексированием диафрагмы.

AI-P – объективы AI, снабжённые электронным чипом.

AF – безмоторные автофокусные объективы с отвёрточным приводом.

AF-I, AF-S, AF-P – автофокусные объективы со встроенным фокусировочным мотором.

VR – объективы с оптическим стабилизатором изображения.

G – объективы, лишённые кольца управления диафрагмой.

PC-E – тильт-шифт объективы с ранним вариантом электронного привода диафрагмы.

E – новейшие объективы с электронным приводом диафрагмы. Не путать с объективами серии E, выпускавшимися на рубеже 70-х – 80-х гг. XX в. Последние являются разновидностью AI объективов.

DX – объективы с уменьшенным кругом изображения, предназначенные для цифровых зеркальных фотоаппаратов формата DX (кроп-фактор 1,5).

По аналогии с DX объективами, объективы, предназначенные для полнокадровых фотокамер, принято условно называть FX объективами, даром что как таковой маркировки «FX» на полноразмерных объективах не бывает.

Имейте в виду, что большинство объективов относится сразу к нескольким категориям (например, AF-S G VR DX).

Если у вас возникнут трудности с расшифровкой никоновских аббревиатур, советую обратиться за помощью к специальной статье – «Маркировка объективов Nikon». Об экспозамере и о режимах определения экспозиции можно почитать в статье «Экспозиция: теория».

В таблицах использованы следующие цветовые обозначения:

Зелёный цвет означает, что все функции камеры и объектива работают исправно или с незначительными оговорками.

Жёлтый цвет означает, что часть важных функций оказывается недоступна, но пользоваться фотоаппаратом всё равно можно, хоть и с меньшим комфортом.

Красный цвет означает, что съёмка либо невозможна в принципе, либо затруднена настолько, что практическое использование данной комбинации не представляется целесообразным.

О том, что означают цифры в ячейках, можно узнать из примечаний, расположенных под таблицами.

Таблица совместимости для цифровых зеркальных фотоаппаратов

Фотоаппараты	Объективы
Фотоаппараты	A	AI, AI-s	AI-P	AF	AF-I, AF-S	AF-P (DX)	AF-P (FX)	PC-E	E
D1, D1H, D1X	X	2; 5	2	1	1	3; 4; 6	3; 4; 6	7	8
D2H, D2Hs, D2X, D2Xs	X	2	2	1	1	3; 4; 6	3; 4; 6	7	8
D3, D3s, D3X	X	2	2	1	1	3; 4; 6	1**	1	1
D4, D4s	X	2	2	1	1	1*	1	1	1
D5	X	2	2	1	1	1	1	1	1
D100	X	6	2	1	1	3; 4; 6	3; 4; 6	7	8
D200	X	2	2	1	1	3; 4; 6	3; 4; 6	7	8
D300, D300s, D700	X	2	2	1	1	3; 4; 6	1**	1	1
D800/D800E, D810	X	2	2	1	1	1*	1	1	1
D500, D850	X	2	2	1	1	1	1	1	1
Df	2	2	2	1	1	1*	1	1	1
D70, D70s, D80	X	6	2	1	1	3; 4; 6	3; 4; 6	7	8
D90	X	6	2	1	1	3; 4; 6	3; 4; 6

Оригинальные силовые биполярные IGBT транзисторы из Китая и немного о ремонте

Обзор специфичный, но наверняка кому-то будет полезен.

Будет много технической информации, прошу понять и простить.

Длинная, но полезная предыстория

Иногда мне попадается на ремонт различная силовая электроника, например сварочные инверторы, преобразователи напряжения и частоты, приводы, блоки питания и т.п. Их ремонт часто связан с заменой различных силовых элементов (мосты, конденсаторы, реле, транзисторы MOSFET и IGBT). В магазинах чип и дип, компел, платан, элитан их купить в принципе не проблема, но оригинальные элементы стоят очень недёшево и с учётом доставки вызывают грусть-печаль…
В заначке у меня лежит немного разных силовых элементов для быстрого ремонта всячины, но когда требуется 8 одинаковых транзисторов, дело немного осложняется…

Есть 3 основные причины поломки такой техники:
1. Неправильная эксплуатация самим пользователем — это основная причина поломки аппаратов.
Существует куча способов убить исправный аппарат, перечислять их можно бесконечно…
2. Косяки производителя — некачественные элементы и сборка. В данном случае иногда помогает гарантия (но далеко не всегда).
3. Естественный износ — происходит, если аппаратом пользоваться очень аккуратно или редко за длительный период времени. Как правило, до естественного износа аппараты не доживают 🙁

На этот раз в ремонт попал сварочный инвертор Сварог ARC205 (Jasic J96) после неудачного ремонта в мастерской. Изначальная причина выхода их строя была №2 и затем аппарат добили в мастерской Очень часто после таких «ремонтов» аппараты восстановлению уже не подлежат, т.к. отсутствуют крепёжные элементы и появляются дополнительные механические и электрические повреждения. Так и в этот раз — половина крепежа утеряна, не хватает прижимных планок, транзисторы стоят все пробитые и разные, причём которые в принципе тут работать не могли. Первопричиной неисправности явился конструктивный недостаток этого инвертора — плата управления своими элементами касалась металлической рамы. Это и привело к сбою работы управляющей схемы и выходу из строя IGBT транзисторов, а затем драйвера и схемы плавного пуска. Ремонт получался либо быстро и дорого, либо приемлемо но долго, поэтому хозяин аппарата решил его не восстанавливать и просто отдал на запчасти. Такое часто бывает… Если-бы ремонт сразу проводил нормальный мастер, проблем с восстановлением было-бы заметно меньше.
Фото внутренностей сварочника в исходном виде я не делал, т.к. писать этот обзор не планировал.
Т.к. этот сварочник более-менее приличный, решил его неспешно восстановить для себя 🙂

О подборе

При замене транзисторов, вовсе не обязательно ставить точно такие-же, как стояли с завода. Кроме того, зачастую родные транзисторы стоят не лучшего качества, ибо китайский производитель также пытается сэкономить иногда в ущерб надёжности работы. В интернете мало информации по принципам подбора аналогов, поэтому напишу из собственного опыта.
Основными критериями при подборе IGBT транзистора в сварочный инвертор являются:
1. Наличие встроенного диода. Обычно он необходим всегда, кроме схемы подключения «косой полумост», где его наличие непринципиально.
2. Максимальное напряжение коллектор-эмиттер. В бытовых сварочниках на 220В почти всегда, за редким исключением, стоят транзисторы на 600-650 вольт. Туда можно ставить только транзисторы на 600 (650) вольт. Транзисторы на 900 и 1200 вольт ставить нельзя — они будут перегреваться за счёт повышенного падения напряжения, к тому-же и стоят они дороже.
3. Максимальный ток коллектора. Обычно используют транзисторы на 30А, 40А или 60А (при температуре 100°C). На ток при температуре 25гр внимание не обращаем ибо важен именно реальный рабочий режим.
4. Входная ёмкость затвора. Желательно, чтобы ёмкость была не более, чем у родных транзисторов, чтобы не перегружать драйвер и не затягивать фронты импульсов.
5. Время включения и особенно отключения. Должно быть не более, чем у родных, чтобы не греть транзисторы коммутационными потерями.
6. Напряжение насыщения. Должно быть не более, чем у родных транзисторов, чтобы не греть транзисторы омическими потерями.
7. Если транзисторы стоят на изоляционных прокладках, на максимальную мощность внимания можно вообще не обращать — всё равно термопрокладка не позволит передать радиатору более 50Вт рассеиваемой мощности. Если транзисторы установлены на отдельные изолированные радиаторы, на мощность уже следует смотреть, т.к. при этом из транзисторов выжимается максимум мощности (там их часто ставят в уменьшенном количестве 2 шт в полумост или 4шт в мост).
Для MOSFET критерии подбора немного другие, но общий принцип тот-же.
— Встроенный диод имеется всегда т.к. он автоматически получается в технологическом процессе производства
— Время включения и отключения не имеет большого значения, т.к. оно заведомо меньше требуемого (мосфеты весьма шустрые элементы)
— Вместо напряжения насыщения огромное значение имеет сопротивление открытого канала — чем оно меньше, тем будут меньше омическиие потери

О качестве

Под видом оригинальных, китайский продавец может прислать элементы сильно разного качества — неисправные, перемаркированные, либо восстановленные. На странице заказа фото товара можно не смотреть — показать могут и оригинал, а прислать не то.
Заказывая товар недорого у непроверенного продавца, Вам наверняка пришлют товар низкого качества, даже не сомневайтесь. Этот вариант для меня совершенно неприемлем, ибо нужны гарантированно качественные новые элементы.
Основные категории данного товара:
1. Неисправные — пустышки без кристалла, либо пробитые. Работать естественно не могут никак.
2. Восстановленные бывшие в употреблении — имеют кривые короткие либо кустарно наваренные выводы, которые ломаются при попытке их согнуть. Как правило, работают нормально, но у них есть неприятная особенность — их параметры довольно сильно гуляют у каждого экземпляра, что иногда неприемлемо.
3. Перемаркированные — берут транзистор меньшей мощности, спиливают или затирают маркировку и наносят новую для покупателя. Иногда уже при изготовлении берут кристалл от маломощного транзистора (для TO-220) и помещают его в корпус TO-3PN, TO-247. Такие элементы зачастую работают, но как правило недолго, иногда всего несколько секунд…
4. Оригинальные — тут всё понятно без комментариев 🙂

Представляю на обзор оригинальные биполярные IGBT транзисторы FGA40N65SMD от ON Semiconductor (Fairchild Semiconductor)
www.onsemi.com/products/discretes-drivers/igbts/fga40n65smd
www.onsemi.com/pub/Collateral/FGA40N65SMD-D.pdf
Почему я выбрал именно эти транзисторы? Да приглянулись они мне 🙂 Мог с тем-же успехом заказать для ремонта например FGh50N60SMD и кучу других аналогичных по параметрам.
Почему именно 10шт, когда нужно всего 8шт? Да не продаются они по 8шт 🙂

Почтовый пакет

Посылку доставили неожиданно быстро — всего за 2 недели.
Продавец запаял транзисторы под вакуумом в антистатический пакет

Основные параметры из даташита:
Корпус TO-3PN
Максимальное напряжение коллектор-эмиттер: 650В
Максимальный постоянный ток коллектора при 100°C: 40А
Максимальная рассеиваемая мощность при 100°C: 174Вт
Номинальное напряжение насыщения коллектор-эмиттер: 1,9В
Номинальная входная ёмкость затвора при напряжении коллектор-эмиттер 30В: 1880пФ
Номинальное время включения / отключения: 12нс / 92нс
Транзисторы имеют встроенный обратный силовой диод, необходимый для работы в мостовом включении инвертора.
Остальные параметры большого значения не имеют.

В оригинальности транзисторов я нисколько не сомневаюсь, т.к. по опыту интуитивно их определяю.
Но для обзора сделал несколько измерений.
Ничего магнитного внутри естественно нет.
Толщина выводов и корпуса соответствуют норме

Остальные размеры также в норме

Напряжение насыщения коллектор — эмиттер при токе 10А и напряжении на затворе 10В составило 1,36В — норма

Транзисторы в партии имеют очень небольшую разницу емкостей затвор — эмиттер 2726 — 2731пФ (измерено E7-22 при не подключенном выводе коллектора). Стабильность — это косвенный показатель качества.

Небольшое замечание — некоторые пытаются определять оригинальность транзистора по ёмкости затвора. Да, это в какой-то степени возможно, но только если измерять правильно и при этом правильно анализировать результаты.
Так вот, измерять ёмкость затвора надо именно на переменном токе при конкретном напряжении коллектор-эмиттер, причём нулевое напряжение не означает висящий в воздухе коллектор.

Измеренная ёмкость затвор-эмиттер сильно зависит от измерительного прибора, что не удивительно для нелинейного элемента.
Например, один и тот-же транзистор показывает входную ёмкость 2726пФ на положительной полярности и 3381пФ на отрицательной полярности прибором UT71E, 2660пФ и 2750пФ в зависимости от полярности тестером элементов MG328 VanVell ELC, 2860 пФ в обе стороны прибором E7-22

Ёмкость затвор — эмиттер при разном напряжении эмиттер-коллектор
Измерял E7-22 на 1кГц
0В — 3920пФ
1В — 3130пФ
2В — 2750пф
3В — 2570пФ
5В — 2380пФ
10В — 2200пФ
20В — 2000пФ
30В — 1830пФ

Для сравнения, измерил ёмкость затвор-эмиттер некоторых других оригинальных IGBT.
FGh50N60SMD — 2860пФ
FGH60N60SMD — 4410пФ
HGTG40N60A4 — 2270пФ

Взвешивать, поджигать, грызть и ломать транзисторы я не стал ибо в данном случае это не имеет никакого практического смысла.
Если интересно, что внутри сгоревших транзисторов, то вот два из них HGTG30N60A4 (слева и в центре) и FGh50N60SFD (родной)

HGTG30N60A4 вообще без диода и в принципе не мог нормально работать в этой сварке 🙁

Немного о ремонте

После разборки, аппарат очистил от грязи и пыли, провёл первичную диагностику, выпаял все неисправные элементы, подобрал им замену.

Доступная схема аппарата неплохо помогает ремонту. Проверил состояние термопрокладок на пробой и повреждения. Восстановил цепь заряда конденсаторов, восстановил драйвер. Перепаял на другую сторону проблемный конденсатор на плате управления (который касался рамки)

Проверил осциллографом форму импульсов с драйверов на затворы транзисторов (которые ещё не впаяны).

Смазал прокладку термопастой КПТ-8, прилепил её на место, смазал транзисторы ей-же, вставил их на место, прикрутил к радиатору и только потом запаял. Очистил плату от флюса, всё ещё раз проверил.

Отдельно подал питание на систему управления и ещё раз проверил форму импульсов на затворах транзисторов (они пока без силового питания). Если всё в норме — подключаем сварочник в сеть через ЛАТР и лампу накаливания 100Вт или 95Вт. Это позволяет вовремя и безопасно диагностировать дополнительные проблемы в работе устройства. Прямое включение сварочника после ремонта иногда приводит к неприятностям.

Плавно увеличиваю входное напряжение до запуска аппарата. Проверяю, что реле сработало, вентилятор крутится, на выходе появилось напряжение и лампа при этом не горит. При плавном повышении напряжения до полного сетевого, лампа не должна загораться. Если всё прошло нормально, устанавливаю крышку на место и включаю сварочник в сеть. Проверять его на электрод пока нельзя, т.к. необходимо убедиться в нормальной работе ограничения тока. При её неисправности, сварочник тут-же сгорит при касании электродом свариваемой детали. Для проверки работы токоограничения, необходим балласт и токовые клещи на постоянный ток или шунт ампер на 200. Я в качестве балласта использую толстую нихромовую спираль сопротивлением около 0,15 Ом.

Убедившись, что ток в замкнутой цепи регулируется в нужных пределах, можно приступать к тестовой сварке на токах от минимума до максимума.
В данной сварке ток нормально регулировался от 25А до 195А
Т.к. штатный ремень неудобен для оперативной переноски, на корпус была приклёпана дверная ручка 🙂

Более подробную информацию о ремонтах сварочников можно легко найти в интернете (например от Измаил инвертор)

Вывод: при желании, в Китае вполне возможно купить качественные оригинальные комплектующие. Покупайте в проверенных магазинах и Вам не придётся изучать, чем подделка отличается от оригинала. Магазин могу смело рекомендовать, теперь с них должок за рекламу 🙂
p.s. сварочные провода из этого обзора я делал для этого сварочника.
p.p.s. судя по комментариям, когда я товар ругаю, нахожу поддержку аудитории, но когда нормальный товар начинаю хвалить — сразу идут необоснованные обвинения во всех грехах. Это похоже местная традиция…

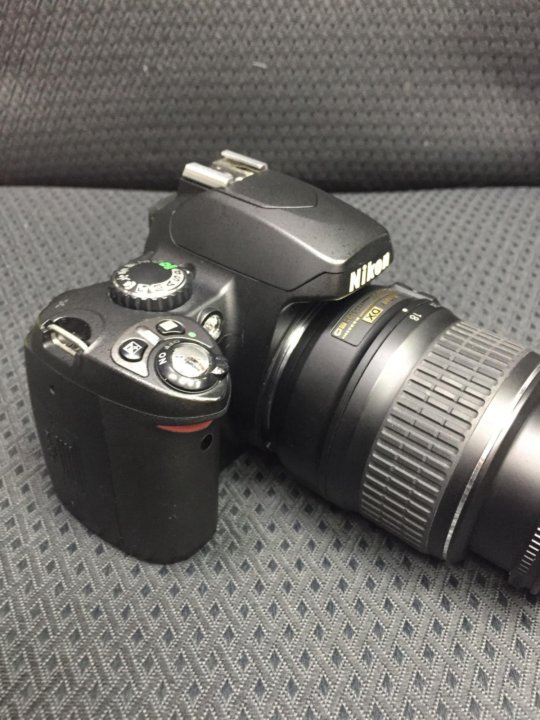

Nikon | Продукты для обработки изображений | Nikon D40

Самая легкая и компактная цифровая SLR Nikon с интуитивно понятным управлением и эргономичным управлением, которое понравится даже начинающим пользователям SLR
ПЗС-матрица Nikon формата DX; 6,1 эффективных мегапикселей
Быстрая 2,5 кадра в секунду в пакетах до 100 кадров JPEG (размер FINE L или меньше)
Высокоточные алгоритмы цифровой обработки изображений позволяют создавать естественные изображения с точным воспроизведением цвета и тона
3D Color Matrix Metering II с 420-пиксельным датчиком RGB обеспечивает стабильную и надежную автоматическую экспозицию для идеальных результатов в большинстве условий освещения
Усовершенствованная 3-зонная система автофокусировки и усовершенствованные алгоритмы, унаследованные от передовых цифровых зеркальных фотоаппаратов Nikon, обеспечивают быструю, эффективную и точную автофокусировку, а вспомогательная подсветка АФ помогает обеспечить максимальную производительность в темноте
Автоматическое управление чувствительностью, эквивалентной ISO, от 200 до 1600 плюс HI 1, также можно установить вручную
Восемь автоматизированных цифровых варипрограмм [Авто, Авто (вспышка выключена), Портрет, Пейзаж, Ребенок, Спорт, Макро и Ночной портрет] оптимизируют баланс белого, резкость, тон, цвет, насыщенность и оттенок в соответствии со сценой
Почти мгновенно 0. 18-секундное включение позволяет фотографам использовать любую возможность для фотографирования
Универсальная регулировка выдержки в диапазоне от 30 до 1/4000 с, плюс лампа
Креативные встроенные эффекты и функции редактирования, объединенные в новом меню ретуширования, включая D-Lighting, коррекцию красных глаз, обрезку, настройки монохромного режима (черно-белый, сепия, цианотипия), эффекты фильтров (Skylight, Warm filter, Цветовой баланс), уменьшенное изображение и наложение изображения
Большой 2.5-дюймовый ЖК-монитор с углом обзора прибл. 170 градусов во всех направлениях
Инновационные информационные дисплеи могут отображаться в классическом, графическом или обоевом формате
«Вспомогательные изображения» помогают выбрать подходящие настройки для многих функций камеры, показывая пример изображения, типичного для этой настройки.
Большой яркий видоискатель с увеличением 0,8x обеспечивает четкое изображение для точной композиции
Быстрая передача данных изображений и запись на карты памяти SD емкостью до 4 ГБ (совместимость с SDHC)
Литий-ионная аккумуляторная батарея с длительным сроком службы EN-EL9 позволяет снимать до 470 изображений * в режиме покадровой съемки без подзарядки (* стандарт CIPA, со встроенной вспышкой, используемой для 50% снимков)
Встроенная вспышка с надежным управлением вспышкой i-TTL от Nikon
Включает программное обеспечение Nikon PictureProject для легкого контроля над настройкой изображения и управления им.
Поддержка нового программного обеспечения Nikon Capture NX, которое обеспечивает более легкий доступ к мощным и интуитивно понятным инструментам улучшения, помогающим в полной мере раскрыть потенциал изображений NEF.

Обзор Nikon D40: обзор цифровой фотографии

Только Литий-ионный аккумулятор Литий-ионная аккумуляторная батарея Беспроводной пульт дистанционного управления

Цена комплекта	США: 599 долларов США ЕС: 699 евро Великобритания: 449 фунтов стерлингов (с объективом AF-S DX 18-55 мм)
Цвет корпуса	Черный или серебристый
Датчик	• 23.ПЗС-матрица 7 x 15,6 мм • Формат Nikon DX (поле зрения 1,5x кроп) • 6,1 миллиона эффективных пикселей • 6,2 миллиона пикселей всего • Массив цветных фильтров RGB • 12-битный аналого-цифровой преобразователь
Размеры изображения	• 3008 x 2000 (большой, 6 МП) • 2256 x 1496 (средний, 3,4 МП) • 1504 x 1000 (маленький, 1,5 МП)
Качество изображения	• NEF (12-битный сжатый RAW) • JPEG Fine • JPEG нормальный • JPEG базовый • NEF (RAW) + JPEG базовый
Цветовое пространство	• IIIa (sRGB — более зеленый для красочных пейзажей) по умолчанию • Ia (sRGB) • II (Adobe RGB)
Крепление объектива	Байонет Nikon F (с контактами AF)
Совместимость линз	AF Nikkor типа G или D • AF-S, AF-I • Другой тип G или D AF Nikkor • ПК Micro-Nikkor 85mm f / 2. 8D • Другой AF Nikkor * 2 / AI-P Nikkor • Без CPU • IX Nikkor — Поддерживаются все функции — Поддерживаются все функции, кроме автофокуса — Может использоваться только в режиме M; поддерживаются все остальные функции, кроме автофокуса — Поддерживаются все функции, кроме автофокуса и 3D Color Matrix Metering II — Может использоваться в режиме M, но экспонометр не работает; Электронный дальномер можно использовать, если максимальная диафрагма составляет f / 5.6 или выше — Нельзя использовать
Автофокус *	• Трехзонное определение фазы TTL • Модуль автофокусировки Nikon Multi-CAM530 • Только с объективами AF-S или AF-I • Диапазон обнаружения: от EV -1 до +19 (эквивалент 100 единиц ISO, при нормальном температура)
Сервопривод объектива	• Покадровая серво AF (AF-S) • Непрерывный следящий AF (AF-C) • Автоматический AF-S / AF-C (AF-A) • Ручная фокусировка (M)
Режим зоны АФ	• AF на одну зону • Динамическая область AF • Динамическая область приоритета ближайшего объекта AF
Отслеживание фокуса	Прогнозирующая отслеживающая фокусировка, автоматически активируемая в зависимости от статуса объекта в непрерывной следящей АФ
Область фокусировки *	Можно выбрать одну из трех областей
Блокировка фокуса	Фокус можно заблокировать, нажав спусковая кнопка затвора наполовину (покадровая следящая АФ) или нажатием AE-L / AF-L кнопка
AF Assist	Лампа белого света
Режим экспозиции	• Цифровая вари-программа — Авто — Выключение вспышки * — Портрет — Пейзаж — Детский — Спорт — Крупным планом — Ночной портрет • Программный автоматический режим (P) с гибкой программой • Автоматический режим с приоритетом выдержки (S) • Автоматический режим с приоритетом диафрагмы (A) • Ручной (M)
Измерение	TTL замер экспозиции при полной диафрагме система • 3D цветовой матричный замер II • 420-сегментный датчик RGB • Центровзвешенный: 75% приходится на круг диаметром 8 мм в центре кадра • Точечный: метры 3. Круг 5 мм (около 2,5% кадра) с центром в активном область фокусировки
Диапазон измерения	• EV от 0 до 20 (3D цветовая матрица или центровзвешенный замер) • EV от 2 до 20 (точечный замер) (эквивалент ISO 100, объектив f / 1,4, 20 ° С)
Муфта счетчика	Муфта ЦП
Компенсация экспозиции. *	• +/- 5,0 EV • Шаг 1/3 EV
Замок AE	Экспозиция заблокирована на определенном значении с помощью кнопки AE-L / AF-L
Брекетинг AE *	Нет
Чувствительность	• Авто • ISO 200 • ISO 400 • ISO 800 • ISO 1600 • ISO 3200 экв.(Привет 1) *
Авто параметры ISO *	• Вкл. / Выкл. • Максимальный ISO (400, 800 или 1600) • Минимальная выдержка (от 1 до 1/125 с)
Затвор	• Комбинированный механический и CCD электронный затвор • от 30 до 1/4000 с (шаг 1/3 EV) • X-Sync вспышки: до 1/500 с • Лампа
Баланс белого	• Авто (баланс белого TTL с датчиком RGB 420 пикселей) • Шесть ручных режимов с тонкой настройкой o Лампа накаливания o Флуоресцентный o Прямой солнечный свет o Flash o Облачно o Оттенок • Предустановка баланса белого (сразу или по фотографии)
Точная настройка WB	Да *
Параметры изображения	• Предустановленные режимы: Нормальный, Более мягкий, Яркий, Более яркий, Портрет, Ч / Б * • Повышение резкости: Авто, 6 уровней • Тон: Авто, 5 уровней, Пользовательская кривая • Цветовой режим: Ia (sRGB), II (Adobe RGB), IIIa (sRGB) • Насыщенность: Авто, 3 уровня • Оттенок: от -9 ° до + 9 °
Видоискатель *	• Оптический фиксатор на уровне глаз • Пентазеркало тип • Встроенная диоптрийная коррекция (-1. От 7 до +0,5 м ^-1) • Точка зрения: 18 мм (на -1,0 м ^-1) • Покрытие кадра 95% (прибл.) • Увеличение видоискателя прибл. 0,8x с объективом 50 мм, сфокусированным на бесконечность; -1,0 м ^-1 • Экран фокусировки: прозрачный матовый экран BriteView типа B Mark V с наложенными скобками фокусировки
Информация в видоискателе	Индикация фокусировки, индикатор блокировки AE / FV, выдержка, значение диафрагмы, индикатор экспозиции / компенсации экспозиции, режим экспозиции, компенсация уровня выходной мощности вспышки, компенсация экспозиции, количество оставшихся экспозиций, индикатор готовности вспышки
ЖК-монитор *	• 2.5-дюймовый ЖК-экран TFT • 230 000 пикселей
Встроенная вспышка *	• Автоматическое всплывающее окно в режимах Auto, Vari-program • Всплывающее окно вручную в режимах P, S, A или M • Ведущее число прибл. 17 по ISO 200
Контакт синхронизации	X-contact; синхронизация вспышки при выдержке до 1/500 сек
Управление вспышкой *	• Управление вспышкой TTL с помощью 420-сегментного датчика RGB.Сбалансированная заполняющая вспышка i-TTL для цифровых SLR и стандартная заполняющая вспышка i-TTL для цифровых SLR, доступная при использовании объектива с микропроцессором со встроенным вспышка, SB-400, SB-800 и SB-600 • Автоматическая диафрагма с SB-800 и объективами со встроенным микропроцессором • Автоматический режим без TTL с SB-800, 80DX, 28DX, 28, 27 и 22s • Руководство с приоритетом диапазона для SB-800
Режим вспышки *	• Авто, Портрет, Ребенок, Макро: Авто, Авто с подавлением эффекта «красных глаз»; заполняющая вспышка и уменьшение эффекта красных глаз доступно с дополнительной вспышкой Speedlight • Ночной портрет: Авто, автоматическая медленная синхронизация, автоматическая медленная синхронизация с подавлением эффекта «красных глаз»; медленная синхронизация и медленная синхронизация с подавлением эффекта красных глаз доступна с дополнительной вспышкой Speedlight • Пейзаж, Спорт: заполняющая вспышка и уменьшение эффекта «красных глаз» доступны с дополнительной вспышкой Speedlight . • Режимы P, A: заполняющая вспышка, задняя шторка с медленной синхронизацией, медленная синхронизация, медленная синхронизация с подавлением эффекта красных глаз, уменьшение эффекта красных глаз • Режимы S, M: заполняющая вспышка, синхронизация по задней шторке, уменьшение эффекта «красных глаз»
Компенсация вспышки	• от -3 до +1 EV • 1/3 ступени
Система креативного освещения Nikon	Поддерживается со встроенной вспышкой, SB-400, SB-800 и SB-600; Улучшенное беспроводное освещение поддерживается с SB-800 или SU-800 в качестве командира.
Режимы съемки	• Покадровая съемка (S) режим • Режим непрерывной съемки (C): прибл. 2,5 кадра в секунду (1 кадр / с при чувствительности HI 1) • Автоспуск / режим дистанционного управления.
Постоянный буфер *	• JPEG: ограничено только хранилищем • RAW: прибл. 9 кадров (съемка продолжается медленнее)
Автоспуск	• 2, 5, 10 или 20 секунд
Пульт дистанционного управления	• Пульт дистанционного управления ML-L3 (дополнительно, инфракрасный) • Программное обеспечение Camera Control Pro (дополнительно)
Ввод текста	До 36 буквенно-цифровых символов ввод текста доступен с ЖК-монитора и мультиселектора; хранится в заголовке EXIF
Функции воспроизведения	• Полный кадр • Миниатюра (4 или 9 сегментов) • Zoom (увеличенный) • Слайд-шоу • Индикация гистограммы • Данные съемки • Дисплей выделенной точки • Автоматический поворот изображения
Датчик ориентации	Есть
Хранение *	• Secure Digital / Secure Digital HC • FAT / FAT32 • Поддерживает обновление прошивки через SD-карту
Видеовыход	NTSC или PAL по выбору
Возможности подключения	• USB 2. 0 (высокоскоростной) • Накопитель / выбор PTP • Видеовыход • DC-IN (дополнительный адаптер переменного тока и разъем адаптера)
Языки *	Китайский (упрощенный и традиционный), голландский, английский, финский, французский, немецкий, итальянский, Японский, корейский, польский, португальский, русский, испанский, шведский
Мощность *	EN-EL9 (7.4 В, 1000 мАч)
Рабочая среда	• от 0 до 40 ° C (от 32 до 104 ° F) • Влажность менее 85%
Размеры *	126 x 94 x 64 мм (5,0 x 3,7 x 2,5 дюйма)
Масса (без АКБ) *	471 г (1,0 фунт)
Масса (с аккумулятором) *	522 г (1,2 фунта)
Поставляемые аксессуары *	EN-EL9, зарядное устройство MH-23, USB-кабель UC-E4, PictureProject, резиновый наглазник DK-16, ремешок камеры, защитная крышка BF-1A, крышка окуляра DK-5, крышка башмака для аксессуаров BS- 1
Дополнительные аксессуары	ML-L3, Capture NX, Camera Control Pro, разъем адаптера переменного тока EP-5, адаптер переменного тока EH-5, видеокабель EG-D100, полумягкий футляр CF-DC1, вспышка SB-800/600 / T041 / R1C1

Обзор Nikon D40: Обзор цифровой фотографии

Добавьте этот продукт в свой список для сравнения

Список передач

311		8		472
Владею		Хочу		У меня было

Тип корпуса	Компактная SLR
Максимальное разрешение	3008 х 2000
Эффективных пикселей	6 мегапикселей
Размер сенсора	APS-C (23. 7 x 15,5 мм)
Тип датчика	CCD
ISO	Авто, 200 — 1600 (плюс 3200 с наддувом)
Крепление объектива	Никон F
Фокусное расстояние мульт.	1,5 ×
Размер экрана	2,5 ″
Точки экрана	230 000
Макс. Выдержка	1/4000 сек
Типы складов	SD / SDHC карта
USB	USB 2. 0 (480 Мбит / сек)
Масса (с батареями)	522 г (1,15 фунта / 18,41 унции)
Размеры	124 x 94 x 64 мм (4,88 x 3,7 x 2,52 дюйма)

См. Полные спецификации

Поддержка DPReview.Магазин с

D40 | Nikon

ПромоакцииПерейти к основному контентуДополнительная навигация по сайтуNikon ImagingСШААмерикаПоискПодходящие продукты или аксессуары
