Для чего служит затвор: НАЗНАЧЕНИЕ И УСТРОЙСТВО ЧАСТЕЙ И МЕХАНИЗМОВ ПИСТОЛЕТА

Содержание

Для чего служит затвор автомата Калашникова?

Затворная рама с газовым поршнем предназначена для приведения в действие затвора и ударно-спускового механизма. Затвор служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона).

Для чего служит затвор Акс 74у?

Затвор служит для досылания патрона в патронник, закрывания канала ствола Page 11 разбивания капсюля и извлечения из патронника гильзы.

Что в АК 74 служит для повышения кучности боя и уменьшения энергии отдачи?

НАЗНАЧЕНИЕ ЧАСТЕЙ И МЕХАНИЗМОВ АК74

ДУЛЬНЫЙ ТОРМОЗ-КОМПЕНСАТОР служит для повышения кучности боя при стрельбе очередями из неустойчивых положений (на ходу, стоя, с колена) и уменьшения энергии отдачи. ГАЗОВАЯ КАМОРА служит для направления пороховых газов из ствола на газовый поршень затворной рамы.

Для чего служит ударно спусковой механизм автомата Калашникова?

Ударно-спусковой механизм предназначен для спуска курка с боевого взвода или со взвода автоспуска, нанесения удара по ударнику, обеспечения ведения автоматического или одиночного огня, прекращения стрельбы, предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель.

В чем разница между АК 47 и АК 74?

АК 47 и АКМ были рассчитаны на большие винтовочные патроны калибра 7.62 мм. АК 74 использует промежуточные патроны калибра 5.45 мм. К слову, промежуточный патрон менее мощный, а потому обладает лучшим останавливающим действием и точнее. … Приклад АК 47 направлен вниз.

Как расшифровывается автомат акс?

Использование АКС(Автомат Калашникова Складной)отменялось из-за патрона 7.62,который заменялся патроном 5,45.

Что входит в состав возвратного механизма Акс 74у?

Возвратный механизм (рис. 39) служит для возвращения затворной рамы с затвором в переднее положение. Он состоит из возвратной пружины, направляющего стержня, подвижного стержня и муфты.

Для чего предназначена принадлежность автомата и что к ней относится?

Принадлежность автомата предназначена для чистки и смазки, а также для разборки и сборки автомата. К ней относятся: шомпол, протирка, ершик, отвертка, выколотка, шпилька, пенал и масленка. Шомпол применяется для чистки и смазки канала ствола, каналов и полостей других частей автомата.

Сколько патронов в магазине АК 74?

Подача патронов при стрельбе производится из коробчатого магазина емкостью: у автомата — на 30 патронов, у пулемета — на 45 патронов. Магазины автомата и пулемета взаимозаменяемы. на использовании энергии пороховых газов, отводимых из канала ствола в газовую камору. Прицельная дальность стрельбы, м.

Какая часть автомата Калашникова служит для помещения патронов и подачи их в ствольную коробку?

магазин служит для помещения патронов и подачи их в ствольную коробку. штык-нож служит для поражения противника в бою. В комплект автомата входят: пенал с принадлежностями, ремень и сумка.

Для чего служит шептало одиночного огня?

Шептало одиночного огня находится на одной оси со спусковым крючком и служит для удержания курка после выстрела в крайнем заднем положении, если при ведении одиночного огня спусковой крючок не отпущен, Оно имеет пружину, отверстие для оси и вырез, в который входит сектор переводчика при ведении автоматического огня и …

Для чего служит затвор?

Затвор (рис.

26) служит для подачи патрона из магазина в патронник, запирания канала ствола при выстреле, удержания гильзы (извлечения патрона) и постановки курка на боевой взвод.

Для чего нужен замедлитель курка?

замедлитель курка — это средство для борьбы с отскоком затворной рамы в переднем положении, на технический темп стрельбы он не влияет. … А предназначен для того, чтобы ствол успел принять положение, близкое к первоначальному, после удара по нему затворной рамы с затвором.

Почему так назвали АК 47?

Финалистами конкурса стали автомат Калашникова и самозарядный карабин Симонова. В 1949 году на вооружение был принят автомат Калашникова под индексом АК-47, так как удовлетворял потребности армии, был удобен в использовании, имел простую конструкцию и мог вести огонь как одиночными выстрелами, так и очередями.

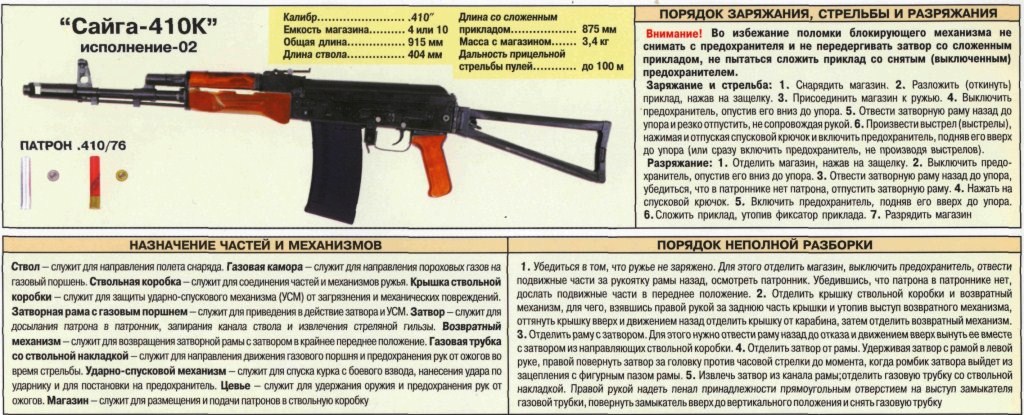

В чем разница между Сайга и Калашников?

В отличие от автомата АК-47 и сделанного на его основе карабина «Сайга» ударно-спусковой механизм последнего карабина Калашникова заключен в отдельную коробку, которую можно вытащить целиком. … Но главная функция коробки — она делает невозможным кустарную доработку механизма для стрельбы очередями.

Сколько килограмм весит автомат Калашникова?

Вес одного автомата Калашникова составляет 3,4 килограмма. Таким образом, общий вес только 30 АК-74 составляет 102 килограмма. ПМ весит 810 граммов, то есть 27 пистолетов Макарова — это примерно 22 килограмма.

характеристика, устройство и обращение с ним / Библиотека / Арсенал-Инфо.

рф

2.1. Назначение и устройство частей и механизмов пистолета

Кожух-затвор (Рис. 12) штампованный выполнен из углеродистой стали, служит для досылания патрона из магазина в патронник, запирания канала ствола при выстреле, удержания гильзы (извлечения патрона) и постановки курка на боевой взвод.

Снаружи затвор имеет прицельные приспособления, состоящие из целика и мушки, мушка выполнена цельно с затвором, целик установлен в пазу типа «Ласточкин хвост»; окно для удаления стреляных гильз; насечки для удобства отведения затвора рукой; паз для выбрасывателя; гнездо для гнетка с пружиной выбрасывателя; вырез для курка; прилив-трубка для возвратной пружины.

Пистолет Ярыгина 6ПЗ5

МР 446 «Викинг»

Рис. 12. Кожух-затвор:

1 — целик; 2 — паз для выбрасывателя; 3 — окно для удаления гильзы; 4 — мушка; 5 — насечки; 6 — вырез для предохранителя; 7 — прилив-трубка для возвратной пружины; 8 — регулируемый целик.

Внутри затвор (Рис.  13) имеет: канал для помещения ствола, штока и возвратной пружины; чашечку затвора, в дно которой упирается гильза патрона; канал под ударник; гребень; досылатель для досылания патрона из магазина в патронник; направляющие пазы для планки; продольные пазы для направления движения затвора по выступам рамки.

Рис. 13. Затвор:

1 — чашечка затвора; 2 — гребень; 3 — досылатель; 4 — продольные пазы для направления движения затвора по выступам рамки; 5 — направляющие пазы для планки; 6 — канал под ударник.

Для обеспечения удобного прицеливания в сумерках имеется возможность установки капсул с люминофором на мушке и целике (Рис. 14). В обычном исполнении вместо капсул используются вставки из пластмассы белого цвета.

Рис. 14. Прицельные приспособления пистолета с капсулами люминофора на целике и мушке

Ударник (Рис. 15) служит для разбивания капсюля. Он помещается в канале затвора и закрепляется с помощью планки. Ударник имеет на передней части боек, упор для пружины и сзади головку.

Для исключения возможности инерционного накола капсюля-воспламенителя, досылаемого в ствол патрона, на ударник надевается пружина.

Рис. 15. Ударник:

1 — планка, 2 — пружина, 3 — головка, 4 — упор для пружины, 5 — ударник, 6 — боек.

Выбрасыватель (Рис. 16) служит для удержания гильзы (патрона) в чашечке затвора до встречи с отражателем. Он имеет зацеп, который заскакивает в кольцевую проточку гильзы и удерживает гильзу (патрон) в чашечке затвора, и пяточку для соединения с затвором; в задней части пяточки выбрасывателя сделан уступ для помещения головки гнетка. Зацеп выбрасывателя имеет скос (Рис. 16А), и вместе с жестким отражателем гильзы, смонтированным на рамке ближе к левой стороне, обеспечивает отражение гильзы вверх и вправо. При заряжании пистолета передний конец выбрасывателя выступает за верхнюю плоскость затвора, выполняя роль указателя наличия патрона в патроннике как визуально, так и на ощупь (Рис. 16Б).

В задней части выбрасывателя находится выемка для удобного утапливания гнетка выступом шомпола[2] при отделении выбрасывателя от затвора. Выбрасыватель вставляется в паз в затворе. Гнеток в головной части утолщен. В утолщенную часть упирается передней конец пружинки выбрасывателя, надетой на заднюю часть гнетка (меньшего диаметра). Гнеток с пружиной выбрасывателя вставляется в гнездо в затворе. Под действием пружины зацеп выбрасывается постоянно наклонен к чашечке затвора.

Рис. 16. Выбрасыватель:

1 — выбрасыватель; 2 — зацеп; 3 — пяточка для соединения с затвором; 4 — уступ для помещения головки гнетка; 5 — выем для удобства утапливания головки гнетка; 6 — указатель наличия патрона в патроннике; 7 — гнеток; 9 — пружина выбрасывателя.

А — скос выбрасывателя; Б — передний конец выбрасывателя, выполняющий роль указателя наличия патрона в патроннике

Рамка (Рис. 17) служит для соединения всех деталей и механизмов в единую конструкцию пистолета. Рамка с основанием рукоятки составляет одно целое. Спусковая скоба служит для предохранения спускового крючка от случайного нажатия и для опоры второй руки при стрельбе с двух рук. В передней части рамка имеет желоб для размещения штока с возвратной пружиной и трубки кожуха-затвора, отверстие для оси замыкателя, вырез для затворной задержки, отверстие для фиксатора магазина, окно для размещения спускового крючка. В задней части рамка имеет отверстия для оси предохранителя, курка и шептала, окно для размещения курка, шептала с пружиной и толкателя. В передней и задней части рамки имеются продольные выступы для направления движения по пазам кожуха-затвора.

Основание рукоятки служит для закрепления рукоятки и помещения магазина. Оно имеет боковые окна (правое и левое) для уменьшения веса пистолета; нижнее окно для помещения магазина; на задней стенке — приливы для крепления защелки стопора рукоятки; отверстие для стопора рукоятки и отверстие для крепления пистолетного ремешка.

А — левая сторона

Б — правая сторона

Рис. 17. Рамка пистолета Ярыгина:

1 — основание рукоятки; 2 — отверстие для фиксатора магазина; 3 — спусковая скоба; 4 — отверстие для оси замыкателя; 5 — вырез для затворной задержки; 6 — отверстие для оси предохранителя; 7 — отверстие для оси курка; 8 — отверстие для оси шептала; 9 — продольные выступы для направления движения по пазам кожуха-затвора; 10 — желоб для размещения штока с возвратной пружиной и трубки кожуха-затвора; 11 — прилив для крепления защелки стопора рукоятки; 12 — боковые окна (правое и левое) для уменьшения веса пистолета; 13 — отверстие для стопора рукоятки; 14 — отверстие для крепления пистолетного ремешка.

Фиксатор магазина (Рис. 18) служит для удержания магазина в рукоятке рамки.

Защелка фиксатора магазина кнопочного типа расположена сзади спусковой скобы пистолета и может быть установлена как с правой, так и с левой стороны рукоятки (рамки). После воздействия на защелку магазин под собственным весом выпадает из рукоятки пистолета, что способствует быстрой смене магазина. Рукоятка пистолета состоит из защелки магазина, стопора защелки магазина, фиксатора защелки магазина, пружины защелки магазина.

Рис. 18. Фиксатор магазина:

1 — стопор защелки магазина, 2 — защелка магазина; 3 — пружина защелки магазина; 4 — фиксатор защелки магазина.

Предохранитель (Рис. 19) служит для обеспечения безопасности при обращении с оружием.

Рис. 19. Предохранитель двусторонний, расположен на рамке

А — вид с левой стороны под правую руку;

Б — вид с правой стороны под левую руку

Предохранитель (Рис. 20) имеет: флажок для перевода предохранителя из положения «огонь» в положение «предохранение» и обратно; фиксатор флажка предохранителя; фиксатор для удержания предохранителя в приданном ему положении; ось, на которой сделан выем для свободного хода шептала при нажатии на спусковой крючок, когда предохранитель переведен в положение «огонь»; ребро для запирания затвора с рамкой при постановке предохранителя в положение «предохранение»; выступ для запирания шептала в положении «предохранение».

Рис. 20. Предохранитель:

1 — флажок предохранителя; 2 — фиксатор флажка предохранителя; 3 — фиксатор для удержания предохранителя; 4 — ось; 5 — выем; 6 — ребро; 7 — выступ.

Ствол (Рис. 21) служит для направления полета пули.

Рис. 21. Ствол:

1 — ствол; 2 — большой выступ для запирания ствола за окно для выброса гильз в затворе; 3 — муфта; 4 — патронник; 5 — окно для выбрасывателя; 6 — два направляющих скоса для патронов, досылаемых из магазина

Он размещается в кожухе затвора и соединяется с рамкой при помощи замыкателя. Внутри ствол имеет канал с шестью нарезами, вьющимися слева вверх направо, нарезы служат для сообщения пуле вращательного движения. Промежутки между нарезами называются полями. Расстоянием между двумя противоположными полями (по диаметру) определяется калибр ствола. С казенной части канал ствола гладкий и большего диаметра, он служит для помещения патрона и называется патронником, оканчивается двумя направляющими скосами для патронов, досылаемых из магазина, и окном для выбрасывателя.

Ствол из нержавеющей стали имеет один большой выступ в казенной части для запирания ствола за окно для выброса гильз в затворе (выброс осуществляется посредством его перекоса в вертикальной плоскости).

Снижение казенной части ствола для расщепления с затвором осуществляется при помощи кулачкового паза на муфте под стволом, взаимодействующего с осью замыкателя.

Шток (Рис. 22) возвратной пружины служит для направления дульной части ствола при движении затвора. Он имеет фигурную головку с вырезом под ось замыкателя, опорный поясок, который упирается в муфту ствола. На шток надевается возвратная пружина.

Рис. 22. Шток:

1 — фигурная головка с вырезом под ось замыкателя; 2 — опорный поясок; 3 — шток

Возвратная пружина (Рис. 23), витая цилиндрическая, располагается под стволом на штоке, она служит для возвращения затвора в переднее положение.

Рис. 23. Возвратная пружина

Ударно-спусковой механизм пистолета (Рис.  24) двойного действия, с открыто расположенным курком, позволяет вести стрельбу только одиночными выстрелами, как самовзводом, так и с предварительным взведением курка. Ударно-спусковой механизм состоит из курка; шептала с пружиной; спускового крючка; тяги спуска; боевой пружины; толкателя. Спусковой крючок и тяга спуска имеют пружину спуска и соединены между собой осью тяги. Спусковой крючок и тяга спуска вставляется в рамку и фиксируется осью спускового крючка. Курок и шептало с пружиной соединяются с рамкой при помощи штифтов.

Рис. 24. Части ударно-спускового механизма:

1 — тяга спуска; 2 — курок; 3 — спусковой крючок; 4 — ось тяги; 5 — пружина спуска; 6 — шептало; 7 — пружина шептала; 8 — ось спускового крючка; 9 — штифт шептала; 10 —штифт курка; 11 — боевая пружина; 12 — толкатель.

Курок (Рис. 25) служит для нанесения удара по ударнику, имеет головку с насечкой для взведения курка рукой; на передней плоскости — вырез для выступа предохранителя, который обеспечивает свободный ход курка при спуске его с боевого взвода; в основании курка — два уступа: нижний — боевой взвод; верхний — предохранительный взвод; между боевым и предохранительным уступом — выточку для предохранителя; справа — зуб самовзвода для взведения курка зубом самовзвода тяги спуска; в нижней части курка — площадку для направления хода тяги спуска при стрельбе самовзводом; отверстие для соединения с рамкой штифтом курка. Внутри курок имеет паз для помещения толкателя и штифт для малой проушины толкателя. Курок помещается в задней верхней части рамки.

С боков курок закрыт выступами затвора, что позволяет избежать зацепления взведенного курка за элементы одежды при извлечении оружия из кобуры.

А — левая сторона

Б — правая сторона

Рис. 25. Курок:

1 — головка с насечкой; 2 — вырез; 3 — боевой взвод; 4 — предохранительный взвод; 5 — выточка; 6 — зуб самовзвода; 7 — отверстие; 8 — площадка; 9 — паз; 10 — штифт.

Шептало с пружиной (Рис. 26) служит для удержания курка на боевом и предохранительном взводе. Оно имеет: носик для сцепления с уступами курка; зуб, на который действует выступ тяги спуска. На передней части шептала надета пружина. Соединение пружины шептала с шепталом сделано разъемным — конец пружины входит в специальный выем. Пружина прижимает носик шептала к курку. В задней части шептала имеется проточка для толкателя. Шептало имеет отверстие для штифта, с помощью которого крепится к рамке.

Рис. 26. Шептало:

1 — отверстие; 2 — штифт; 3 — зуб; 4 — носик шептала; 5 — пружина шептала; 6 — выем; 7 — проточка.

Спусковой крючок (Рис. 27) служит для спуска курка с боевого взвода, взведения курка при стрельбе самовзводом. Спусковой крючок соединяется с рамкой пистолета осью. Он имеет: хвост; отверстие для соединения с рамкой; отверстие для соединения с тягой спуска; паз для пружины спуска.

Рис. 27. Спусковой крючок:

1 — отверстие для соединения с тягой спуска; 2 — отверстие для соединения с рамкой; 3 — хвост; 4 — паз для пружины спуска.

Тяга спуска (Рис. 28) служит для спуска курка с боевого взвода и взведения курка при нажиме на хвост спускового крючка. В передней части она имеет отверстие для соединения со спусковым крючком; вырез для пружины спуска; паз для соединения со спусковым крючком; разобщающий выступ тяги спуска предохраняет от спуска курка при не полностью закрытом затворе; выступ, который действует на зуб шептала при стрельбе самовзводом; вырез на выступе, который действует на зуб шептала при спуске курка с боевого взвода; зуб самовзвода тяги спуска, который взводит курок при нажиме на хвост спускового крючка.

Рис. 28. Тяга спуска:

1 — отверстие для соединения со спусковым крючком; 2 — вырез для пружины спуска; 3 — паз для соединения со спусковым крючком; 4 — разобщающий выступ; 5 — выступ; 6 — вырез на выступе; 7 — зуб самовзвода тяги спуска.

Толкатель (Рис. 29) приводит в действие курок. Верхняя часть толкателя имеет большую и малую проушину. Малая проушина заходит за штифт курка, большая проушина заходит в паз курка; в средней части толкателя имеется выступ для боевой пружины; нижняя часть толкателя имеет отверстие для штифта, она крепится в гнездо защелки стопора рукоятки.

Рис. 29. Толкатель:

1 — малая проушина; 2 — большая проушина; 3 — выступ; 4 — отверстие.

Боевая пружина (Рис. 30) приводит в действие толкатель. Верхний конец боевой пружины упирается в выступ толкателя, нижний конец боевой пружины заводится в гнездо защелки стопора рукоятки.

Рис. 30. Боевая пружина

Магазин (Рис. 31) служит для хранения и подачи патронов на линию досылания в патронник. Магазин состоит из корпуса, подавателя, пружины подавателя и крышки магазина.

Рис. 31. Магазин:

1 — отверстия; 2 — крышка магазина; 3 — подаватель; 4 — пружина подавателя; 5 — корпус магазина; 6 — вырез для защелки фиксатора.

Корпус магазина (Рис. 32) соединяет все части магазина. Верхние края боковых стенок корпуса загнуты внутрь для удержания патронов и подавателя, а также для направления патронов при подаче их в патронник затвором. На правой стороне боковой стенки магазина имеются отверстия для визуального определения количества патронов в магазине. В нижней части имеются загнутые ребра для крышки магазина. В передней части корпуса магазина находится вырез для защелки фиксатора магазина.

Рис. 32. Корпус магазина:

1 — отверстия; 2 — загнутое ребро; 3 — вырез для защелки фиксатора.

Подаватель (Рис. 33) служит для подачи патронов. Он имеет два отогнутых конца, которые направляют его движение в корпусе магазина. Внутри подавателя имеется загиб для фиксации пружины подавателя.

Рис. 33. Подаватель:

1 — отогнутые концы; 2 — загиб.

Пружина подавателя (Рис. 34) служит для подачи вверх подавателя с патронами при стрельбе. Нижний конец пружины отогнут для запирания крышки магазина.

Рис. 34. Пружина подавателя

Крышка магазина (Рис. 35) имеет пазы, которыми она надевается на загнутые ребра корпуса магазина, и отверстие для отогнутого (нижнего) конца пружины подавателя.

Рис. 35. Крышка магазина:

1 — пазы; 2 — отверстие.

Рис. 36. Замыкатель:

1 — выступ флажка; 2 — лопасть; 3 — площадка с насечкой; 4 — стержень.

Замыкатель (Рис. 36) стержнем соединяет затвор со стволом в рамке пистолета.

Он состоит из выступа (или зуба) флажка замыкателя, лопасти, площадки с насечкой, стержня.

Выступ (зуб) флажка замыкателя служит для удержания затвора в заднем положении до момента израсходования всех патронов из магазина.

Площадка с насечкой служит для освобождения затвора нажатием руки.

Отражатель (Рис. 37) служит для выбрасывания гильз (патронов) через окно в затворе. Отражатель имеет в передней части отверстие для соединения с фиксатором предохранителя и в задней части — вырез, который вводится в паз рамки.

Рис. 37. Отражатель:

1 — отверстие; 2 — вырез.

Рукоятка (Рис. 38) прикрывает боковые окна и заднюю стенку основания рукоятки и служит для удобства удержания пистолета в руке. Она имеет отверстие для стопора рукоятки, который крепит рукоятку к основанию рамки.

Рис. 38. Рукоятка:

1 — стопор рукоятки; 2 — отверстие стопора рукоятки.

Защелка стопора рукоятки (Рис. 39) служит для крепления рукоятки. В нижней части защелки стопора рукоятки имеется вырез для стопора рукоятки; гнездо для упора нижнего конца боевой пружины и отверстие, в которое входит толкатель, когда курок находится на боевом взводе; верхняя часть защелки стопора рукоятки имеет отверстия по бокам для стопора защелки рукоятки. Стопор защелки рукоятки служит для фиксации защелки стопора на основании рамки.

Рис. 39. Защелка стопора рукоятки:

1 — стопор защелки рукоятки; 2 — гнездо; 3 — отверстие для толкателя; 4 — вырез; 5 — отверстия для стопора рукоятки.

Назначение частей и механизмов пистолета

Назначение частей и механизмов пистолета
Случайная страница | ТОМ-1 | ТОМ-2 | ТОМ-3
АвтомобилиАстрономияБиологияГеографияДом и садДругие языкиДругоеИнформатика
ИсторияКультураЛитератураЛогикаМатематикаМедицинаМеталлургияМеханика
ОбразованиеОхрана трудаПедагогикаПолитикаПравоПсихологияРелигияРиторика
СоциологияСпортСтроительствоТехнологияТуризмФизикаФилософияФинансы
ХимияЧерчениеЭкологияЭкономикаЭлектроника
Читайте также:
  1. O Раннее назначение глюкокортикостероидов может замедлить прогрессирование заболевания и развитие дыхательной недостаточности.
  2. VII. Охлаждающие — разрешающие средства (при воспалениях наружных частей).
  3. Алгоритм 3.6. Назначение ресурса задаче
  4. АРМАТУРА КОТЕЛЬНЫХ УСТАНОВОК. НАЗНАЧЕНИЕ. КЛАССИФИКАЦИЯ.
  5. Божье предназначение состоится
  6. Бухгалтерская документация(назначение,виды, классификация).
  7. Вечное Божье предназначение

Рамка служат для соединения всех частей пистолета. Рамка с основанием рукоятки составляет одно целое.

Ствол служит для направления полета пули и придания ей вращательного движения.

Основание рукоятки служит для крепления рукоятки, боевой пружины и для помещения магазина.

Спусковая скоба служит для предохранения хвоста спускового крючка от нечаянного нажатия на него.

Затвор служит для подачи патрона из ма­газина в патронник, запирания капала ствола при выстре­ле, удержания гильзы (извлечения патрона) и постанов­ки курка на боевой взвод.

Ударник

служит для разбития капсюля.

Выбрасыватель служит для удержания гиль­зы (патрона) в чашечке затвора до встречи с отражате­лем.

Предохранитель служит для обеспечения без­опасности обращения с пистолетом.

Целик вместе с мушкой служит для прицеливания.

Возвратная пружина служит для возвра­щения затвора в переднее положение после выстрела.

Курок служит для нанесения удара по удар­нику.

Шептало служит для удержания курка на боевом и предохранительном взводе.

Спусковая тяга с рычагом взвода служит для спуска курка с боевого взвода и взведения курка при нажиме на хвост спускового крючка.

Спусковой крючок слу­жит для спуска курка с боевого взво­да и взведения курка при стрельбе самовзводом.

Боевая пружина служит для приведения в действие курка, рычага взвода и спусковой тяги.

Рукоятка с винтом прикрывает боковые окна и заднюю стенку основания рукоятки и служит для удобства удержания пистолета в руке.

Затворная задержка удерживает затвор в заднем положении по израсходовании всех патронов из магазина, в верхней части — отражатель для отражения наружу гильз (патронов) через окно в затворе.

Магазин служит для помещения восьми патронов.



Нормативы для пистолета Макарова

№ п/п Наименование норматива Условия (порядок) выполнения норматива Оценка по времени(сек.)
Отл. Хор Уд.
Изготовка к стрельбе из раз­личных положе­­ний стоя   с колена   лежа из — за укрытия Пистолет в кобуре. Магазин, сна­ряженный учебными патронами, находится в рукоятке пистолета. Руководитель указывает огневую позицию, положение для стрельбы и подает команду “Огонь ”. Обучаемый изготав­ливается к стрельбе, имитирует досылание патрона в патронник и производит прицельный выстрел “вхо­лос­тую”.
Неполная разборка оружия Оружие на столе. Обучаемый находится у оружия. Норматив выполняется одним обучаемым.
Сборка оружия после неполной разбор­ки Оружие разобрано. Части и ме­­ханизмы аккуратно разложе­ны на столе. Обучаемый находится у оружия. Норматив выполняется одним обучаемым.
Снаряжение магазина патронами Обучаемый находится у стола, на котором лежит магазин и 8 учебных патронов (россыпью). 17 20 23
Разряжание оружия Обучаемый находится у стола. Пистолет снаряжен одним учеб­­ным патроном (в патроннике). Еще два учебных патрона находятся в магазине пистолета. По команде “Раз­ряжай” обучаемый из­влекает магазин из основания ру­ко­ят­ки пистолета, извлекает патрон из патронника и кладет оружие на стол. Расснаряжает магазин и вставляет его в основание ру­коятки пистолета.
Смена магазина Из различных положений СТОЯ   С КОЛЕНА   ЛЕЖА Неснаряженный магазин в рукоятке пистолета. Пистолет на затворной за­держке в руке у обучаемого. Запасной магазин, снаряженный одним учебным патроном, в кармашке кобуры. Руководитель указывает цель, огневую позицию, положение для стрельбы и подает команду «Огонь». Обучаемый извлекает магазин из осно­вания рукоятки пистолета и кладет его в кобуру (или карман), достает запасной магазин и вставляет его в основание ру­коятки пистолета. Снимает пистолет с затворной задержки и производит при­цельный выстрел по цели «вхолостую».

Задержки при стрельбе из пистолета и способы их устранения

Задержки Причины задержек Способы устр. задерж
1. Осечка.Затвор в крайнем переднем положении, курок спущен, но выстрела не последовало.     2.Недокрытие патрона затвором.Затвор остановился, не дойдя до крайнего переднего положения; спуск курка произвести нельзя. 3. Неподача или непродвижение патрона из магазина в патронник. Затвор находится в переднем положении, но патрона в патроннике нет; затвор остановился в среднем положении вместе с патроном, не дослав его в патронник. 4.Прихват (ущемление) гильзы затвором.
Гильза не выброшена наружу через окно в затворе и заклинилась между затвором и казенным срезом ствола.   5. Автоматическая стрельба.
1. Капсюль патрона неисправен. 2. Сгущение смазки или загрязнение канала под ударник. 3. Мал выход ударника или забоины на бойке.   1. Загрязнение патронника, пазов рамки и чашечки затвора. 2. Затруднительное движение выбрасывателя из-за загрязнения пружины выбрасывателя или гнетка. 1. Загрязнение магазина и подвижных частей пистолета.   2. Погнутость верхних краев корпуса магазина.     1. Загрязнение подвижных частей пистолета.   2.Неисправность выбрасывателя, его пружины или отражателя.   1. Сгущение смазки или загрязнение частей ударно-спускового механизма. 2. Износ боевого взвода курка или носика шептала. 3. Ослабление или излом пружины шептала. 4. Касание полочки уступа предохранителя зуба шептала. 1. Перезарядить пистолет и продолжить стрельбу. 2. Осмотреть и прочистить пистолет.   3. Отправить пистолет в мастерскую.   1. Дослать затвор вперед толчком руки и продолжить стрельбу. 2. Осмотреть и прочистить пистолет.     1. Перезарядить пистолет и продолжить стрельбу. Прочистить пистолет и магазин. 2. Заменить неисправный магазин.   1.Выбросить прихваченную гильзу и продолжить стрельбу. 2. При неисправности выбрасывателя с пружиной или отражателя отправить пистолет в мастерскую.   1. Осмотреть и прочистить пистолет.     2. Отправить пистолет в мастерскую.



ОСМОТР ПИСТОЛЕТА В СОБРАННОМ ВИДЕ


Дата добавления: 2015-07-26; просмотров: 98 | Нарушение авторских прав






Читайте в этой же книге: Изготовка для стрельбы в положении с колена, с удержанием пистолета под рукоятку (винтовочная изготовка). | Изготовка для стрельбы в положении лежа с удержанием пистолета одной рукой (стандартная). | Дыхание | Прицеливание | Управление спуском | Техника стрельбы с переносом огня по фронту | Сведения о физиологических и психологических механизмах при производстве выстрела | Неоднообразное прицеливание | Ожидание выстрела (реакция на выстрел) | Слишком осторожный спуск |
| следующая страница ==>
Длительная задержка спускового крючка в заднем положении после выстрела| Упражнения стрельбы из ПМ (КС-2000)

mybiblioteka.su — 2015-2022 год. (0.017 сек.)

Урок по теме «Автомат Калашникова АК–74»

Цели:

  • Сформировать у обучающихся преставление о назначении, боевых свойствах АК-74, устройстве его частей и механизмов, а так же умение и навыки при обращении с оружием.

Задачи урока:

Образовательные

  • Познакомить обучающихся с назначением, боевыми свойствами АК-74 и устройством его частей и механизмов.
  • Сформировать представления об автоматическом действии автомата АК-74.
  • Научить выполнять неполную разборку и сборку после неполной разборки автомата АК-74.

Развивающие

  • Развивать интеллектуальные качества обучающихся, познавательный интерес и компетенции в области военной подготовки.
  • Развивать волевые качества обучающихся, самостоятельность, умение преодолевать трудности, используя для этого проблемные ситуации, творческие задания, дискуссии.

Воспитательные

  • Воспитывать у учащихся патриотические качества, позитивное отношение к военной службе, прививать ценностное отношение к Отечеству.

Учебные вопросы:

  1. Назначение, боевые свойства, общее устройство АК-74.
  2. Порядок неполной разборки и сборки после неполной разборки АК-74.
  3. Порядок работы частей и механизмов АК-74

Время:

45 минут.

Место:

кабинет ОБЖ и основы военной подготовки.

Метод:

Формирование новых знаний и умений.

Материальное обеспечение:

  1. Руководство по 5,45 мм автомату Калашникова. — М.: Военное издательство, 1976
  2. Аудиовизуальная информация в виде слайдов, видеофрагментов.
  3. Мультимедийная приставка, компьютер.
  4. Раздаточный материал. — 20 шт.
  5. Учебное оружие АК — 74 — 20 шт.

Ход урока

I. Вводная часть

— Организационный момент.

— Опрос домашнего задания.

Во время, каких событий на Руси появились первые упоминания об огнестрельном оружии?

Кто и в каком году изобрёл лучшую в мире трёхлинейную винтовку и как она называлась?

Назовите наиболее известных конструкторов русской и советской школы, создавших первоклассные образцы автоматического оружия?

Назовите самое известное автоматическое оружие в мире?

— Сообщить тему урока, учебные цели, учебные вопросы, подлежащие изучению.

II. Основная часть.

Сообщение: «Михаил Тимофеевич Калашников - выдающийся конструктор стрелкового оружия» суворовец Критский. И

1-й учебный вопрос

Назначение, боевые свойства, общее устройство АК-74.

5,45-мм автомат Калашникова является индивидуальным оружием. Он предназначен для уничтожения живой силы и поражения огневых средств противника. Для поражения противника в рукопашном бою к автомату присоединяется штык-нож. Для стрельбы и наблюдения в условиях естественной ночной освещенности к автоматам АК 74Н присоединяется ночной стрелковый прицел универсальный НСПУ.

Для стрельбы из автомата (пулемета) применяются патроны с обыкновенными (стальной сердечник) и трассирующими пулями.

Обыкновенная пуля состоит из оболочки, стального сердечника и свинцовой рубашки; трассирующая — из оболочки, свинцового сердечника, стаканчика и трассирующего состава; бронебойно-зажигательная — из оболочки, наконечника, стального сердечника, свинцовой рубашки, цинкового поддона и зажигательного состава.

Гильза служит для соединения всех частей патрона, предохранения порохового заряда от внешних влияний и для устранения прорыва пороховых газов в сторону затвора. Она состоит из корпуса, дульца и дна.

Пороховой заряд служит для сообщения пуле поступательного движения. Он состоит из пироксилинового пороха.

Из автомата ведется автоматический или одиночный огонь. Автоматический огонь является основным видом огня: он ведётся короткими (до5 выстрелов) и длинными (до 10 выстрелов) очередями и непрерывно. Подача патронов при стрельбе производится из коробчатого магазина емкостью - 30 патронов.

Возможность АК — 74 поражать цели противника определяется его боевыми свойствами.

Боевые свойства АК-74

1. Калибр АК-74 -5,45 мм

2. Прицельная дальность (Расстояние от точки вылета до пересечения траектории с линией прицеливания) стрельбы из автомата — 1000 метров.

3. Наиболее действенный огонь (степень соответствия результатов стрельбы поставленной огневой задачи):

— по наземным целям — до 500 метров

— по воздушным целям (по самолетам, вертолетам, парашютистам) -до 500 м.

4. Сосредоточенный огонь (огонь нескольких автоматов, а так — же огонь одного или нескольких подразделений, направленный по одной цели или по части боевого порядка противника) по наземным групповым целям ведется на дальности до 1000 метров.

5. Дальность прямого выстрела (выстрел при котором траектория не поднимается над линией прицеливания выше цели на всем своем протяжении)

— по грудной фигуре — 440 м.,

— по бегущей фигуре — 625 м.

6. Темп стрельбы около 600 выстрелов в минуту.

7. Боевая скорострельность (число выстрелов, которое можно произвести в единицу времени при точном выполнении приемов и правил стрельбы, с учетом времени, необходимого для перезаряжания оружия, корректирования и переноса огня с одной цели на другую)

— при стрельбе очередями — до 100 в\мин,

— при стрельбе одиночными выстрелами — до 40 в\мин.

8. Вес автомата без штык — ножа со снаряженным пластмассовым магазином- 3. 6 кг., вес штык — ножа с ножнами 490 г.

Общее устройство автомата АК-74

Автомат состоит из следующих основных частей и механизмов:

1 — ствол со ствольной коробкой, с ударно-спусковым механизмом, прицельным приспособлением, прикладом и пистолетной рукояткой; 2 — дульный тормоз-компенсатор;3 - крышка ствольной коробки; 4 — затворная рама с газовым поршнем; 5 — затвор; 6 — возвратный механизм; 7 — газовая трубка со ствольной накладкой; 8 — цевье; 9 — магазин; 10 — штык-нож; 11 - шомпол; 12 — пенал принадлежности.

Назначение частей и механизмов АК-74:

Ствол служит для направления полета пули.

Ствольная коробка служит для соединения частей и механизмов автомата, обеспечения закрывания канала ствола затвором и запирания затвора.

Крышка ствольной коробки предохраняет от загрязнения части и механизмы автомата, помещенные в ствольной коробке.

Прицельное приспособление служит для наводки автомата при стрельбе по целям на различные расстояния и состоит из прицела и мушки.

Приклад и пистолетная рукоятка обеспечивают удобство стрельбы из автомата.

Затворная рама с газовым поршнем предназначена для приведения в действие затвора и ударно-спускового механизма.

Затвор служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона).

Возвратный механизм предназначен для возвращения затворной рамы с затвором в переднее положение.

Газовая трубка со ствольной накладкой служит для направления движения газового поршня и предохранения рук от ожогов при стрельбе.

Ударно-спусковой механизм предназначен для спуска курка с боевого взвода или с взвода автоспуска, нанесения удара по ударнику, обеспечения ведения автоматического или одиночного огня, прекращения стрельбы, предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель.

Цевье служит для удобства действий с автоматом и для предохранения рук от ожогов.

Магазин предназначен для помещения патронов и подачи их в ствольную коробку.

Штык-нож присоединяется к автомату перед атакой и служит для поражения противника в рукопашном бою, а также может использоваться в качестве ножа, пилы (для распиловки металла) и ножниц (для резки проволоки).

1 вопрос: Для чего предназначен автомат Калашникова?

2 вопрос: Перечислите боевые свойства АК-74.

3 вопрос: Из каких основных частей и механизмов состоит автомат?

4 вопрос: Какие патроны применяются для стрельбы из автомата?

5 вопрос: Для чего предназначена принадлежность автомата и что к ней относится?

2-й учебный вопрос

Порядок неполной разборки и сборки после неполной разборки АК-74.

Разборка автомата может быть неполная и полная:

— неполная — для чистки, смазки и осмотра автомата;

— полная-для чистки при сильном загрязнении автомата, после нахождения его под дождем или в снегу и при ремонте.

Разборку и сборку автомата производить:

— на столе или чистой подстилке или специальном столе;

— части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую и не применять излишних усилий и резких ударов.

Неполная разборка автомата АК-74

1. Отделить магазин.

2. Проверить, нет ли патронов в патроннике и спустить курок с боевого взвода.

3. Вынуть пенал принадлежности из гнезда приклада.

4. Отделить шомпол.

5. Отделить дульный тормоз-компенсатор.

6. Отделить крышку ствольной коробки.

7. Отделить возвратный механизм.

8. Отделить затворную раму с затвором.

9. Отделить затвор от затворной рамы.

10. Отделить газовую трубку со ствольной накладкой.

Сборка после неполной разборки автомата АК-74

1. Присоединить газовую трубку со ствольной накладкой.

2. Присоединить затвор к затворной раме.

3. Присоединить затворную раму с затвором.

4. Присоединить возвратный механизм.

5. Присоединить крышку ствольной коробки.

6. Спустить курок с боевого взвода и поставить на предохранитель.

7. Присоединить дульный тормоз-компенсатор.

8. Присоединить шомпол.

9. Вложить пенал принадлежности в гнездо приклада.

10. Присоединить магазин к автомату.

Нормативы «отл» «хор» «удовл»
№13 «Неполная разборка» 15 с 17 с 19 с
№14 «Сборка после неполной разборки» 25 с 27 с 32 с

1 вопрос: Какие виды разборки АК-74 существуют, и где они производятся?

2 вопрос: В какой последовательности производится неполная разборка автомата АК -74?

3 вопрос: Назовите порядок неполной сборки АК-74 после неполной разборки.

3-й учебный вопрос

Порядок работы частей и механизмов АК-74.

Принцип действия автоматики АК-74 основан на отводе пороховых газов через отверстие в стволе с последующим их воздействием на поршень затворной рамы, которая под действием этих газов отходит, поворачивая сам затвор вокруг оси (боевые выступы выходят из соответствующих им пазов), тем самым отпирает его и отводит его за собой. Двигаясь назад, затвор отражает гильзу, а рама взводит курок. Далее под действием возвратной пружины рама с затвором двигаются обратно — вперед, вытаскивая очередной патрон из магазина и отправляя его в ствол, затвор останавливается (упирается в ствол). Дальнейшее движение рамы приводит к повороту стебля затвора вокруг оси, при этом боевые выступы входят в ответные пазы в затворной коробке, как правило (курок пока под рамой — взведен). Затвор заперт. Рама останавливается. Если спусковой крючок отпущен, то курок встает на шептало, если нет, то курок под действием боевой пружины бьет по ударнику — происходит выстрел и все начинается с начала…

1 вопрос: На чём основан принцип действия частей и механизмов автомата Калашникова?

III. Заключительная часть

Оценка деятельности обучающихся на уроке, выставление оценок с комментариями.

Домашнее задание

Выучить назначение, боевые свойства, общее устройство, порядок неполной разборки и сборки после неполной разборки, и работу частей и механизмов АК-74.

Приложение 1

Приложение 2

Приложение 3

Где в пистолете Макарова расположен отражатель?

Стр 1 из 2Следующая ⇒

Где в пистолете Макарова расположен отражатель?

— в затворе;

— в рамке;

— в магазине;

+ на затворной задержке.



Где в пистолете Макарова расположен выбрасыватель?

+ в затворе;

— в рамке;

— в магазине;

— на затворной задержке.



Назвать деталь магазина пистолета Макарова?

— возвратная пружина;

+ подаватель;

— патрон;

— боевая пружина.



17. Назначение шептала с пружиной ПМ:

— приводит в действие спусковую тягу с рычагом взвода;

+ удерживает курок на боевом или предохранительном взводе;

— снимает курок с боевого взвода;

— удерживает гильзу в чашечке затвора до встречи с отражателем.



18. Назначение боевой пружины ПМ:

— возвращает затвор в переднее положение после выстрела;

— служит для спуска курка с боевого взвода и взведения курка самовзводом при нажиме на спусковой крючок;

— удерживает курок на боевом или предохранительном взводе.

+ служит для приведения в действие курка, рычага взвода и спусковой тяги.



Назначение спусковой тяги с рычагом взвода ПМ:

— для приведения в действие курка, рычага взвода и спусковой тяги;

— удерживает гильзу в чашечке затвора до встречи с отражателем;

+ служит для спуска курка с боевого взвода и взведения курка самовзводом при нажиме на спусковой крючок;

— снимает курок с предохранительного взвода.



Для чего служит затвор в ПМ?

— для подачи патрона из магазина в патронник, спуска курка с боевого взвода, взведения курка самовзводом при нажиме на спусковой крючок и постановки курка на предохранитель;

— удерживает курок на боевом или предохранительном взводе;

+ для подачи патрона из магазина в патронник, запирание канала      ствола при выстреле, удержания гильзы (извлечение патрона) и      постановки курка на боевой взвод;

— для подачи патрона из магазина в патронник, запирание канала ствола при выстреле и приведения в действие курка, рычага взвода и спусковой тяги, постановки курка на боевой взвод.



21. Время отводимое для неполной разборки ПМ:

— 6 с., 7 с., 8 с.;

— 7 с., 8 с., 9 с.;

+ не более 9 с.;

— 9 с., 10 с., 11 с.



22. Время отводимое для неполной разборки автомата:

— 18с., 22с., 26с.;

— 20с., 25 с., 30 с.;

— 22 с., 28с., 34с.;

+ не более 18 с.



23. Время, отводимое для сборки ПМ после неполной разборки:

— 9с, 10с, 11с.;

+ не более 11 с;

— 8с, 9с, 11с.;

— 7 с., 8 с., 9 с.



24. Время, отводимое для сборки автомата после неполной разборки:

+ не более 28 с.;

— 22с., 28с., 34с.;

— 30с., 35с., 40с.;

— 35с., 40с., 45с.



Вес ПМ с магазином без патронов:

— 680 гр.;

— 920 гр.;

— 810 гр.;

+ 730 гр.



26. Вес ПМ со снаряженным магазином:

— 680 гр. ;

— 920 гр.;

+ 810 гр.;

— 730 гр.



27. Вес АКС74У с магазином без патронов:

— 2.0 кг.;

+ 2.7 кг.;

— 3.0 кг.;

— 3.5 кг.



Вес АКС74У со снаряженным магазином:

— 2.0 кг.;

— 2.7 кг.;

+ 3.0 кг.;

— 3.5 кг.



Вес патрона ПМ:

— 9 гр.;

— 6,1 гр.;

— 13,2 гр.;

+ 10 гр.



Вес пули ПМ:

— 9 гр.;

+ 6,1 гр.;

— 13,2 гр.;

— 10 гр.



Высота ПМ:

— 93 мм.;

— 161 мм.;

+ 126,75 мм.;

— 210 мм.



Длина ПМ:

— 93 мм.;

+ 161 мм.;

— 126,75 мм.;

— 123,45 мм.



33. Длина патрона ПМ:

— 20 мм.;

— 15 мм.;

— 30 мм.;

+ 25 мм.



34. Длина гильзы ПМ:

+ 18 мм.;

— 20 мм.;

— 22 мм.;

— 19 мм.



Боевая скорострельность ПМ:

— 20 в/м;

— 40 в/м.;

— 50 в/м;

+ 30 в/м.



Боевая скорострельность АКС74У, одиночными:

— 30 в/м;

+ 40 в/м.;

— 50 в/м;

— 60 в/м.



Боевая скорострельность АКС74У, очередями:

— 30 в/м;

— 50 в/м.;

— 70 в/м;

+ 100 в/м.

38. Начальная скорость полета пули ПМ:

— 300 м/с.;

+ 315 м/с;

— 345 м/с.;

— 425 м/с.



39. Начальная скорость полета пули АКС74У:

— 300 м/с.;

— 500 м/с;

+ 735 м/с.;

— 1500 м/с.



40. До какого расстояния сохраняется убойная сила пули ПМ:

— 300 м.;

+ 350 м.;

— 400 м.;

— 500м.



41. До какого расстояния сохраняется убойная сила пули АКС74У:

+ 1100 м.;

— 2000 м.;

— 1350 м.;

— 3000 м.



42. Прицельная дальность стрельбы из автомата АКС74У:

— 300;

— 350 м.;

+ 400 м.;

— 500м.



Тип патрона ПМ:

— 9х19;

+ 9х18;

— 9х21;

— 9х17.



Предельная дальность полета пули АКС74У:

— 1000 м.;

— 2000 м.;

+ 2900 м.;

— 4000 м.



С чего начинается неполная разборка ПМ?

— снять с предохранителя;

— проверить нет ли патрона в патроннике;

+ извлечь магазин из основания рукоятки;

— отделить затвор от рамки.

В каком направлении на огневом рубеже сотруднику необходимо держать оружие?

— вверх под 90 град.;

+ в направлении своей мишени;

— в сторону людей;

— вниз под 90 град.

Что такое «Огневой рубеж»?

+ место, с которого разрешено ведение огня по условиям выполняемых упражнений;


— место для построения и подготовки очередной смены;

— место учета, выдачи и сдачи неизрасходованных боеприпасов;

— место для осмотра мишеней и оценки результатов стрельб.

Что такое «Исходный рубеж»?

— место, с которого разрешено ведение огня;

+ место для построения и подготовки очередной смены, которое размещается в тылу на безопасном расстоянии (3-5 м) от огневого рубежа;

— место учета, выдачи и сдачи неизрасходованных боеприпасов;

— место для осмотра мишеней и оценки результатов стрельб.



Вес патрона ПМ:

— 9 гр.;

— 6,1 гр.;

— 13,2 гр.;

+ 10 гр.



74. Длина ПМ:

— 93 мм.;

+ 161 мм.;

— 126,75 мм.;

— 123,45 мм.



Ширина ПМ:

— 35 мм.;

+ 30 мм.;

— 25 мм.;

— 18 мм.



Боевая скорострельность ПМ:

— 20 в/м;

— 40 в/м. ;

— 50 в/м;

+ 30 в/м.



76. До какого расстояния сохраняется убойная сила пули ПМ:

— 300 м.;

+ 350 м.;

— 400 м.;

— 500м.



Высота ПМ:

— 93 мм.;

— 161 мм.;

+ 126,75 мм.;

— 210 мм.



Где в пистолете Макарова расположен отражатель?

— в затворе;

— в рамке;

— в магазине;

+ на затворной задержке.



12Следующая ⇒



Выбрасыватель – служит для удержания гильзы (патрона) в чашечке затвора до встречи с отражателем — Студопедия.Нет

⇐ ПредыдущаяСтр 4 из 4


Выбрасыватель имеет: 1 — зацеп; 2 — пяточка для соединения с затвором; 3 — гнеток; 4 — пружина выбрасывателя.

Предохранительслужит для обеспечения безопасности обращения с пистолетом.

Предохранитель имеет: 1 — флажок предохранителя; 2 — фиксатор; 3 — уступ; 4 — ребро; 5 — зацеп; 6 — выступ.

Возвратная пружина – служит для возвращения затвора в переднее положение после выстрела.



Крайний виток одного из концов пружины имеет меньший диаметр по сравнению с другими витками. Этим витком пружина при сборке надевается на ствол, чтобы обеспечить её надежное удержание на стволе при разборке пистолета. Снимается со ствола скручивающим на себя движением, взяв двумя пальцами у крайнего узкого витка. Надевается на ствол пистолета натягивающим движением.

Рукоятка с винтомприкрывает боковые окна и заднюю стенку основания рукоятки и служит для удобства удержания пистолета в руке. Имеет антабку для пристегивания пистолетного ремешка. Винт — для крепления рукоятки к основанию пистолета.



  Рукоятка имеет: 1 — пазы; 2 — отверстие; 3 — антабка; 4 — винт.

Затворная задержка – удерживает затвор в заднем положении по израсходованию всех патронов из магазина.Это необходимо для быстрого перезаряжания пистолета.

  Затворная задержка имет: 1 — выступ; 2 — кнопка с насечкой; 3 — отверстие; 4 – отражатель.

Магазин – служит для помещения 8 патронов (ПММ12 – 12 патронов).





Магазин имеет:

1-корпус магазина;

2-подаватель;

3-пружина подавателя;

4-крышка магазина.

    Корпус магазина: 1-окно; 2-загнутое ребро; 3-выступ; 4-вырез; 5-желоб.

   Подаватель: 1-отогнутые концы; 2-зуб (для включения затворной задержки).     Крышка магазина: 1- отверстие; 2-пазы.


Подаватель – служит для подачи патронов. На одном из отогнутых концов подавателя с левой стороны имеется зуб для включения затворной задержки по израсходовании всех патронов из магазина.





Пружина подавателяслужит для подачи вверх подавателя с патронами при стрельбе.

Назначение частей ударно-спускового механизма (УСМ)

Спусковой крючок – служит для спуска курка с боевого взвода, и взведения курка при стрельбе самовзводом.

Спусовой крючок имеет: 1 – цапфа; 2 – отверстие; 3 – хвост.

Спусковая тяга с рычагом взвода – служит для спуска курка с боевого взвода и взведения курка при нажиме на хвост спускового крючка.

Спусковая тяга с рычагом взвода имеет: 1 — спусковая тяга; 2 — рычаг взвода; 3 — выступ; 4 — разобщающий выступ рычага взвода; 5 — вырез; 6 — выступ самовзвода; 7 — пяточка рычага взвода.

Курокслужит для нанесения удара по ударнику.

  Курок имеет: 1 — головка с насечкой; 2 — вырез; 3 — выем; 4 — предохранительный взвод; 5 — боевой взвод; 6 — цапфы; 7 — зуб самовзвода; 8 — выступ; 9 — углубление; 10 — кольцевой выем.


Шептало с пружиной – служит для удержания курка на боевом и предохранительном взводе.

Шептало с пружиной имеет: 1 — цапфы шептала; 2 — зуб; 3 — выступ; 4 — носик шептала; 5 — пружина шептала; 6 — стойка шептала.

Ло с пружиной – служит для


Дата добавления: 2018-04-04; просмотров: 843;


⇐ Предыдущая1234




Мы поможем в написании ваших работ!

Что такое скорость затвора в фотографии?

Скорость затвора камеры — это измерение времени , в течение которого датчик подвергается воздействию света вашей сцены — таким образом создается ваша фотография. Это не только важная часть полного понимания ручного режима, но и ваш затвор также отвечает за многие творческие эффекты.

Например… замораживание быстрых движений или сглаживание текстуры при длительной выдержке — это прямой результат знания того, как работает ваш затвор и какую выдержку использовать, что позволяет вам полностью преобразовать содержимое вашего изображения простым изменением настроек.

Понимание скорости затвора становится ОЧЕНЬ простым, когда для вас изложены основы, поэтому я создал это простое (но всестороннее) руководство.

Содержание

  • 1. Что на самом деле делает затвор?
  • 2. Что такое затвор камеры?
    • Принцип работы затвора зеркальной фотокамеры
    • Принцип работы затвора беззеркальной фотокамеры
    • Роллинг и глобальный затвор
    • Механические и электронные затворы
  • 3. Почему важна скорость затвора
    • Скорость затвора и свет
    • Скорость затвора и движение
    • Замораживание быстрого действия с помощью скорости затвора
    • Почему не следует всегда использовать низкую скорость затвора113 9000 900 при слабом освещении
    • Скорость затвора одновременно управляет светом и движением
  • 4. Творческое использование скорости затвора
    • Панорамирование фотографии для передачи движения
    • Фотография с длинной выдержкой для интереса и контраста
  • 5. Проблемы с выдержкой
    • Как дрожание камеры вызывает размытость изображения
    • Какая скорость затвора необходима для получения четких изображений?
    • Правило взаимности не всегда работает
    • Размер сенсора и дрожание камеры
    • Стабилизация изображения и подавление вибраций
    • Предотвращение сотрясения камеры на штативе
    • Задержка затвора и чувствительность камеры
    • Примечание о резкости изображения
  • 6. Поиск и изменение скорости выдержки
    • Нахождение настройки скорости выдержки
    • Изменение скорости выдержки
  • 7. Лучшая скорость затвора для Landscape Photography
  • 7. Лучшая скорость затвора для Landscape Photography
  • 7.

1. Что на самом деле делает затвор?

Фотография создается путем воздействия на датчик света. И то, сколько света требуется датчику для правильной визуализации вашего изображения (не слишком темного или слишком яркого), зависит от того, что вы фотографируете, в частности, от яркости вашей сцены (сколько доступного света).

Цель здесь состоит в том, чтобы выставить на сенсор правильное количество света для данной сцены.

Например: очень темная сцена потребует больше времени, чтобы свет «поглотился» датчиком. Однако, если в вашей сцене много солнечного света, сенсору не потребуется много времени, чтобы поглотить этот свет.

Для создания фотографии в камере есть два инструмента, которые можно использовать для управления количеством света, попадающего на датчик:

  • Диафрагма, , который контролирует, сколько света (объема) проходит через объектив и попадает на датчик.
  • И затем у нас есть скорость затвора , которая определяет, как ДОЛГО датчик подвергается воздействию света — «время экспозиции».

Таким образом, с этими двумя инструментами у нас теперь есть полный контроль над объемом и временем воздействия света.

Хорошей аналогией для создания изображения является ведро с водой, которое нужно наполнить определенным количеством воды. Ваша апертура — это скорость потока из крана, а выдержка — это то, как долго кран открыт. Как только «ведро» заполнено, на вашей фотографии будет достаточно света для правильного создания.

Если вы расширите апертуру, скорость светового потока увеличится… так что потребуется МЕНЬШЕ времени, чтобы заполнить ведро (или создать фотографию). Если вы сузите апертуру, скорость потока будет медленнее… поэтому для заполнения того же ведра потребуется БОЛЬШЕ времени.

И эта взаимосвязь работает в обратном порядке: если вы увеличиваете или уменьшаете время, в течение которого течет вода (или как долго датчик подвергается воздействию света), вам нужно будет закрыть или открыть кран (отверстие), чтобы заполнить это ведро должным образом.

В любом случае, это «ведро» нужно заполнить, чтобы получить пригодную для использования фотографию.

Главный вывод здесь заключается в том, что, изменяя скорость затвора, вы контролируете, сколько времени сенсор подвергается воздействию вашей сцены или света.

Однако затвор также отвечает за движение …в частности, замораживание или размытие. Объекты, которые двигаются во время экспозиции, будут визуализированы с уникальными качествами, в зависимости от количества движения, которое произошло во время экспозиции.

Это движение также является причиной непреднамеренного размытия и отсутствия резкости, чего вы, вероятно, не хотите на своем изображении.

Итак, чтобы свести все воедино: фотография — это средняя яркость (количество света) и движение, которые были обнаружены сенсором в течение определенного периода времени… который определяется выдержкой.

Если вы все еще не знаете, что такое выдержка или как она работает, не беспокойтесь: скоро все станет ясно. Это просто введение, прежде чем мы углубимся в конкретные детали.

Вот что мы рассмотрим в этом уроке:

  • Во-первых, мы поговорим о том, что такое затвор камеры, где он расположен и как он работает.
  • Почему вам может понадобиться изменить скорость затвора и эффект, который это произведет на вашу фотографию.
  • Как найти и изменить настройки скорости затвора.
  • Как движение (как ваше, так и ваших объектов) влияет на изображение, которое вы хотите создать.
  • Как использовать затвор для управления художественными качествами изображения (т. е. длительной выдержкой).
  • Проблемы с выдержкой: в частности, как избежать дрожания камеры и непреднамеренного смазывания.
  • Профилактические меры для получения четких фотографий.
  • «Лучшая» выдержка для пейзажной фотографии.

2. Что такое затвор камеры?

Принцип работы затвора зеркальной фотокамеры

В отличие от диафрагмы, которая находится внутри объектива, механизм затвора является частью камеры и служит для отделения (или блокирования) света от попадания на матрицу, пропускаемого объективом, в частности , открытие диафрагмы.

Затвор камеры — это «привратник» для датчика вашей камеры — барьер, который определяет, как долго датчик подвергается воздействию света того, что вы фотографируете, действуя как «занавес». Когда вы будете готовы сделать снимок, шторка затвора откроется, чтобы собрать столько света, сколько необходимо для правильной экспозиции вашего изображения… а затем снова закроется, чтобы завершить процесс фотосъемки.

На изображении выше шторка затвора открывается (сверху вниз), открывая датчик камеры. Происходящий механический процесс очень похож на открывание и закрывание оконных жалюзи.

Этот процесс также создает знакомый звук «щелчка» при съемке фотографии… и это также то, что на самом деле инициируется кнопкой спуска затвора на вашей камере. После ввода настроек (вручную или в автоматическом режиме) вы нажимаете кнопку спуска затвора, чтобы открывать и закрывать его с выбранной вами скоростью.

Теперь, если вы работаете в автоматическом режиме, скорость затвора выбирается автоматически на основе предполагаемой яркости вашей сцены. Однако эта скорость не всегда точна, поэтому при необходимости вы можете установить скорость вручную.

Также вы можете выбрать другую скорость затвора из эстетических соображений и творческого замысла, которые камера не может учитывать в своих расчетах.

Время, в течение которого затвор экспонирует вашу фотографию, измеряется выдержкой, которая указывается в долях секунды (т. е. 1/2000 = время экспозиции 1/2000 секунды). На экране вашей камеры она обычно указывается без дроби, поэтому в качестве выдержки вы увидите «2000».

Для экспозиций, превышающих доли секунды, время будет сопровождаться кавычками, обозначающими полные секунды. Например, выдержка 2,5 секунды будет записана как 2″5 на вашей камере.

Обратите внимание на кавычки, так как вы можете принять 10-секундную выдержку (10″) за 1/10-ю секунды (10).

То, как долго затвор остается открытым, зависит от многих различных переменных, которые мы обсудим позже… но главное здесь то, что затвор отвечает за фактическое создание вашей фотографии.

Чтобы лучше понять, как на самом деле работает затвор, вы можете посмотреть это замедленное видео ниже. Время начала просмотра — 1:15, чтобы увидеть затвор в действии.

Вы также можете увидеть, как работает затвор на разных выдержках на отметке 2:50.

Обратите внимание, как зеркало сначала поднимается, чтобы начать процесс съемки, а шторка за ним закрывается, предотвращая попадание света на матрицу.

Фактический процесс рендеринга изображения начинается, когда первая шторка затвора опускается, открывая датчик освещенности. Затем следует вторая шторка затвора, чтобы завершить экспозицию и снова закрыть датчик. Наконец, зеркало опускается, чтобы вы могли видеть через видоискатель.

Так работает механический затвор , и весь процесс (от поднятия зеркала до его опускания) известен как «приведение в действие».

СКОРОСТЬ затвора измеряется с момента, когда датчик подвергается воздействию света, между открытием первой шторки и закрытием второй шторки.

Как работает затвор беззеркальной камеры

В беззеркальной камере матрица должна подвергаться воздействию света, чтобы видеть нашу сцену через видоискатель, поскольку в ней отсутствует внутреннее зеркало, которое отражает сцену, на которую мы смотрим, в видоискатель. . В беззеркальных камерах сенсор поглощает сцену и отображает ее на ЖК-экране, чтобы мы могли ее увидеть (так же работает просмотр в реальном времени на зеркальных фотокамерах). Это означает, что первая шторка затвора не может быть «опущена», чтобы заблокировать датчик до начала экспозиции.

Фактический процесс экспонирования немного отличается от SLR. Когда вы будете готовы создать фотографию с помощью беззеркальной камеры, первый затвор закроется, чтобы подготовить матрицу к фотографии, а пиксели матрицы будут «включены» для поглощения света.

Затем откроется первая шторка затвора, чтобы начать экспозицию, а затем вторая шторка затвора, чтобы завершить экспозицию. По завершении вторая шторка затвора опустится, чтобы снова открыть датчик и вернуться в режим просмотра в реальном времени.

Как вы можете видеть на видео выше, фактический процесс, через который проходит затвор, немного сложнее, чем в SLR:

  • Первая шторка затвора опускается и снова поднимается.
  • Происходит экспонирование.
  • Вторая шторка затвора подходит для завершения экспозиции.
  • И, наконец, вторая шторка затвора снова опускается, чтобы вернуться в режим просмотра в реальном времени.

Это в два раза больше движения по сравнению с зеркальной фотокамерой, но здесь нет зеркала.

Rolling Shutter по сравнению с Global Shutter

 В видео ниже на отметке 3:05 обратите внимание, как на определенных скоростях затвор не открывается и не закрывается, как жалюзи… волна сверху вниз?

Правило затвора 180°

Правило 180 градусов является стандартом в киноиндустрии и объясняет взаимосвязь между выдержкой и частотой кадров при записи движения в видео. Чтобы имитировать движение таким же образом, как человеческий глаз воспринимает его в реальной жизни, Правило 180 градусов гласит, что скорость затвора должна быть установлена ​​так, чтобы удвоить частоту кадров. Когда вы слышите, как люди говорят о «кинематографической скорости затвора», они имеют в виду этот стандарт, в котором скорость затвора устанавливается на двойную частоту кадров. или как можно ближе. (Большинство цифровых зеркальных камер имеют возможность снимать с выдержкой 1/50, но не 1/48, поэтому при съемке со скоростью 24 кадра в секунду установите выдержку на 1/50).

Правило 180° можно нарушить, чтобы подражать определенной киноэпохе, или использовать, чтобы сделать видео преднамеренно шатким или откровенно резким. Чем шире угол затвора, от 270° до 360°, тем больше размытие при движении и тем уже угол затвора. (менее 180°), тем меньше размытие движения воспринимается от одного кадра к другому.

Поскольку большинство цифровых камер имеют шторный затвор, а не поворотный затвор пленочного типа, угол затвора 180° соответствует съемке со скоростью затвора, вдвое превышающей частоту кадров, или, технически, 1/[2xfps]. В цифре Другими словами, угол затвора — это скорость затвора камеры по отношению к частоте кадров. На цифровых зеркальных фотокамерах и других цифровых камерах обычные углы затвора 180 ° включают 1/50 секунды при 24 кадрах в секунду или 1/60 секунды при 30 кадрах в секунду.

Помните, что короткая выдержка создаст более темное изображение с небольшим размытием в движении или вообще без него (в зависимости от скорости объекта), в то время как длинная выдержка создаст более светлое изображение с более выраженным размытием в движении.


Понимание каденса

Поскольку угол затвора 180° является стандартом в кинематографии, перенесенным со времен кино, мы социально привыкли смотреть фильмы определенным образом, то есть с определенной степенью размытия движения от кадра к кадру. Например, Кинематографисты могут использовать меньший угол 45 ° при тех же 24 кадрах в секунду для съемки быстрых сцен в драме или взрывов в военном фильме, а не использовать стандартный угол 180 °, который вдвое увеличивает частоту кадров. В этом Например, угол 45° выглядит более реалистично. Это явление или движение, которое воспринимается между каждым видеокадром, является ритмом фильма. Если бы одна и та же сцена взрыва была снята с в 180° угол затвора , ритм взрыва будет выглядеть нереально плавным и размытым, а не резким и резким, как взрыв в реальной жизни. Но если вы хотите замедлить взрыв, используйте угол затвора 180°. (или больше) который делает движение более плавным кадр за кадром.

Традиционно соотношение выдержки и частоты кадров также было разницей в том, как выглядят телепередачи или документальные фильмы, по сравнению с тем, что мы видим при просмотре художественного фильма в кино. Телевидение или документальные фильмы, на которых мы выросли, большая часть снята с короткими выдержками и довольно часто страдать ред. из Плохо стробинг или заикание при трансляции. Но поскольку мы привыкли к этому ритму, режиссеры часто снимают сцены воспоминаний или кинохронику с более высокой скоростью затвора, чтобы имитировать этот прерывистый вид. старых телешоу, новостных передач или документальных фильмов. Поскольку сегодня телевизионный и онлайн-контент приобретает большую производственную ценность, мы все больше привыкаем видеть «кинематографическую» каденцию с углом затвора 180° во всех типах цифрового видео.

Обсуждение

Прежде чем менять диафрагму или ISO при съемке видео, сначала подумайте о выдержке и частоте кадров, а затем используйте правило 180°, чтобы получить естественную скорость размытия при движении, или сломайте его, чтобы добиться собственной эстетики.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
