На что влияет размер матрицы – Матрица фотоаппарата — основа основ

Содержание

Размеры матриц в камере смартфона: какие и где встречаются

О том, что не в мегапикселях счастье, уже знают многие пользователи цифровой фототехники. Данная характеристика говорит лишь о том, какие размеры будет иметь фото при просмотре на дисплее, но не более того. На качество получаемого кадра влияют значение апертуры (светосилы), фокусное расстояние, тип матрицы, наличие/отсутствие оптического зума и стабилизации, вид автофокуса, размеры матрицы. О последнем параметре и пойдет речь в нашем материале.

Матрица камеры смартфона – это заменитель пленки в аналоговых фотоаппаратах. Она представляет собой поверхность, покрытую микроскопическими светочувствительными транзисторами. Каждый из них улавливает часть отраженного от предметов света, пропущенного через объектив, и в зависимости от длины оптической волны регистрирует значение. Каждому оттенку соответствует своя частота и длина излучения, за счет этого достигается «запоминание» цвета. Таким образом матрица камеры передает информацию процессору, которая записывается в файл изображения.

Матрица, наряду с объективом, является главной деталью камеры смартфона. Мегапиксели – это количество транзисторов, размещенных на ее поверхности. То есть, цифра в 13 МП означает, что на матрице находится около 13 миллионов эффективных светочувствительных транзисторов.

На что влияет размер матрицы

Производителям камер для смартфонов (самые известные из них – Sony, LG, Samsung, Philips, OmniVision) приходится искать компромиссы между габаритами и качеством матрицы. Дело в том, что при уменьшении размера пикселя, он начинает улавливать меньше света, становится менее чувствительным. А если оставить размеры пикселя прежними, наращивая их количество, то увеличится сам модуль камеры. В зеркалках это не страшно, а вот в смартфонах, толщиной 5-10 мм, каждый микрометр имеет значение.

В итоге в смартфонах, при увеличении мегапикселей, за счет миниатюризации транзисторов, каждый из них улавливает меньше света. Детализация картинки растет, но четкость изображения не меняется. В таких условиях камера на 8 МП не уступит камере на 16 МП, с таким же размером матрицы, а кое-где и обойдет ее.

Матрица камеры в смартфоне

Ультрапиксели

Ультрапиксели – это маркетинговый термин, введенный компанией HTC при презентации флагмана One M7. Под ним подразумевается матрица, разрешение которой специально уменьшено, с целью увеличения размеров пикселя до уровня полноценных фотоаппаратов. К примеру, упомянутый смартфон имел пиксели с размерами 2 мкм, что почти вдвое больше размеров транзисторов у традиционных матриц (1,1 мкм).

Еще в середине прошлого десятилетия, когда большинство смартфонов имели камеру на 0,3, 1,3 или 2 МП, увеличенные пиксели были обыденным делом. Таковыми обладали флагманы 2006 года Nokia N73 и N95, с пикселями на 5 мкм. Но массовая популяризация камер на 8-13 МП побудила HTC внедрить новый термин, дабы убедить клиентов, что их камера на 4 МП не хуже конкурентов на 8-13 МП.

Потом об ультрапикселях забыли, пока Samsung не выпустили на свет Galaxy S7, с технологией, которую объявили как UltraPixel, где размер пикселя был равен 1.4 мкм. Это позволило матрице захватывать больше света в темноте и делать более четкие снимки за счет увеличения матрицы, в сравнении с Galaxy S6.

Популярные размеры матриц в смартфонах

Размеры матриц цифровых фотокамер исторически принято измерять в дюймах. Но дюймы эти – не простые английские, а «видиконовые». Традиция их применения устоялась в прошлом столетии, когда кинокамеры были аналоговые. Регистрирующая ЭЛМ (электронно-лучевая мишень), именуемая видиконом, имела полезный размер, равный 2/3 от внешнего размера. Поэтому видиконовый дюйм равен 2/3 английского, или 17 мм. Матрица 1/3" означает, что ее диагональ составляет одну третью от 17 мм, или около 5,66 мм.

1/4"

Самый маленький размер матрицы в камере смартфона, выпускаемого в современности. При таких габаритах матрица вмещает 8 миллионов транзисторов, стандартного размера 1,12 мкм. Такими камерами оснащаются бюджетные китайские смартфоны. Качество фотосъемки оставляет желать лучшего, зато достигается компактность. Поэтому подобными матрицами спереди оборудуют флагманские модели с передней камерой на 8 МП.

1/3,2"

Распространенный размер для камер с разрешением 8 МП, но увеличенным размером пикселя до 1,4 мкм. Такая матрица камеры ранее устанавливалась в Google Nexus 5, Meizu MX3, Moto G 2014. Сейчас подобная используется в бюджетных камерафонах (вроде UMI Rome X). Также она может устанавливаться в роли фронталки во флагманах, вроде ZTE Nubia Z9.

1/3"

Еще один ходовый размер матрицы, используемой во многих смартфонах. При сохранении стандартного размера пикселя 1,12 мкм, она обеспечивает разрешение 13 МП. Такими матрицами оснащены камеры Xiaomi Redmi Note 2 и 3, Mi 4c, Meizu M2 и M3 (как Mini, так и Note), Samsung Galaxy J5 2016, Samsung Galaxy S4 и многие другие. Отдельно выделяется Xiaomi Redmi Note 3 Pro, оснащенный матрицей такого размера, но с разрешением 16 МП. Уменьшение пикселя до 1 мкм позволило улучшить детализацию при ярком освещении, но сделало смартфоны хуже приспособленными к условиям средней и слабой освещенности.

Также стоит отметить iPhone 5s и 6, у которых размеры матрицы составляют 1/3", но разрешение – всего 8 МП. За счет увеличенных пикселей эти смартфоны обеспечивают качество фото, не уступающее (а иногда и превосходящее) конкурентам с 13 и 16 МП. Такой же размер матрицы имеет и iPhone 6s, с разрешением 12 МП. Его показатели в этом плане немного превосходят конкурентов на 13 МП, так как габарит пикселя составляет 1,22 мкм (а не 1,12 мкм).

Снимок на камеру iPhone 6S

1/2,8"

Наиболее популярный размер матрицы камеры для смартфонов с 16 МП. Такие камеры встречаются у Xiaomi Max, OnePlus 3, Xiaomi Mi5. Эти смартфоны отличаются тем, что размер пикселя составляет 1,12 мкм. Почти 90 % устройств с 16 МП имеют матрицу размера 1/2,8".

Cнимок на камеру Xiaomi Mi5

1/2,6"

Матрица 1/2,6" – это уже «покушение» на класс реальных (а не маркетинговых) камерафонов. Такой оборудованы LG G4 (16 МП) и ZTE Nubia Z9. Также подобные матрицы встречаются в Samsung Galaxy S6 и S6 Edge, Note 5, Asus ZenFone 3 Ultra и другие флагманские устройства. Подобная камера (на 12 МП) использована в Samsung Galaxy S7, S7 Edge, Note 7, но с размером 1/2,6.

Снимок на смартфон LG G4

1/2,4"

Размер матрицы 1/2,4" - это уже явный признак камерафона. Sony в своих 21-мегапикскльных камерах (как у Xperia Z1, Z2), а также Meizu MX4, MX5, сохраняют приемлемый размер пикселей 1,12 мкм, в угоду разрешению. Также такая матрица встречается в Moto X Force и других смартфонах.

1/2,3"

Фото с Sony Xperia Z1 Compact

Это уже «гигант» в мире мобильных камер. Наличие такой матрицы подразумевает, что производитель позаботился о разумном сочетании мегапикселей и размеров матрицы. Она встречается в Sony Xperia Z1 Compact, Xperia Z2 (оба – 21 МП). Такое сочетание позволяет добиться отличной детализации без особого ущерба четкости.

Более крупные матрицы камер

К сожалению, в прошлом остались матрицы, обладающие более крупными размерами. Сейчас они применяются только в фотоаппаратах (зеркальных, беззеркальных и мыльницах). Производители стараются поднять светочувствительность транзисторов матриц, улучшить их, но не всегда это возможно. Так как фокусное расстояние напрямую связано с размерами матрицы – увеличение оной приведет к росту высоты камеры. В век, когда превышать толщину смартфона более 10 мм становится моветоном и грешным делом – увидеть матрицы большего размера нам не суждено.

mobcompany.info

Что важнее размер матрицы фотоаппарата или количество мегапикселей?

Физический размер матрицы фотоаппарата, мегапиксели и качество снимков

По мере развития цифровой фото и видеотехники число мегапикселей, которыми производители приманивают покупателей, становится все больше. Но мало кто знает, что на самом деле для получения качественных фотографий гораздо важнее не разрешение, а физический размер самой матрицы.



Давайте разберем понятие мегапиксели. Пиксель - это одна маленькая точка из миллиона других, из которых состоит изображение.



Эти точки разные по размеру. Применительно к цифровой матрице, каждый пиксель - это миниатюрный датчик, на который при фотосъемке попадает свет, затем он преобразуется в цифровой сигнал и в таком виде передается в компьютер фотоаппарата. Таких датчиков на матрице огромное количество. Чем больше размер самой матрицы, тем больше размер каждого пикселя и их общее количество. Поэтому зависимость между матрицей и качеством снимков – самая прямая.



Вроде бы логично было бы писать эту площадь в виде длины и ширины, и желательно в миллиметрах. Но поскольку почти все параметры цифровой техники пришли к нам из-за границы, принято указывать размер матрицы в так называемых обратных дюймах, т.е. дробью, где в числителе единица, а в знаменателе – дюймовый размер матрицы. Например: 1/3.2 , 1/2.7  и т.д.

Большинству покупателей эти цифры мало о чем говорят.


Как правило, чем дешевле камера, тем меньше у нее физический размер матрицы и тем хуже качество сделанных ею фотографий.

Среди дорогих компактных камер иногда можно встретить модели с матрицей 2/3 , что обеспечивает неплохую детализацию снимков и достаточно высокую светочувствительность.

Матрицы 1/5 или 1/6 мы найдем в большинстве бюджетных зеркальных камер, это примерно половина кадра пленки 35 мм. Во многом именно за счет размера матрицы фотографии, сделанные зеркалкой, обычно выгодно отличаются от тех, которые сняты компактами.



Есть еще полнокадровые матрицы (36х24 мм), которые по размеру соответствуют полному кадру 35 мм, и матрицы среднего формата (60х45 мм), которые больше этого стандартного кадра и применяются в дорогих зеркальных камерах.



Итак, на что же, собственно, влияет размер матрицы?



Первое – на размер и вес самой камеры. Фотоаппараты с небольшими матрицами компактны, их можно носить в кармане.

Камеры с большими матрицами, например, средний формат, приходится таскать в специальных кофрах, а то и вовсе использовать только в студии.



Второе – на увеличение цифрового шума — или, как еще по старинке говорят, зерна — на ваших снимках. «Шумные» фотографии выглядят так, будто изображение разбито на множество заметных цветных точек. Вид у них неопрятный, грязноватый.



Появление шума обусловлено тем, что на большую по площади матрицу попадает больше света, чем на маленькую. В результате передаваемый ею полезный сигнал будет лучшего качества, а отсюда – и лучшая проработка деталей, и более качественная цветопередача, и большая яркость картинки.



Кроме того, датчики большой матрицы расположены дальше друг от друга и изоляция между ними лучше, поэтому меньше пробивающих эту изоляцию токов, которые создают помехи, ухудшающие качество фотографий.



Отсюда, кстати, следует, что большое разрешение (те самые большие мегапиксели) при маленьком размере матрицы – скорее вредно, чем полезно.




Что будет, если на матрицу одного размера впихнуть 8 000 000 пикселей и 12 000 000? Во втором случае это приведет к уменьшению размера датчиков, ухудшению слоя изоляции между ними — и увеличению цифрового шума.



От разрешения матрицы в мегапикселях зависит то, какого размера снимки вы сможете напечатать без заметной потери качества. Разрешения 8 мегапикселей достаточно для печати фотографий формата А4 (альбомный лист). И при малом размере матрицы такое разрешение еще не приводит к заметному цифровому шуму.



Выбирая себе фотоаппарат, обязательно обращайте внимание на физический  размер матрицы, желательно чтобы он был максимально большим, насколько вы сможете себе позволить по финансам. От этого напрямую зависит качество сделанных фотографий, конечно если вы выберите зеркальную камеру, советую вам не покупать стандартный "китовый" объектив, который предлагают чаще всего в комплекте. Так как оптически он очень слабый и не надежный.



Но будьте готовы, что зеркальная камера с хорошим объективом будет стоить дороже компактного фотоаппарата да и будет не совсем миниатюрной.



Так что смотрите сами, что для вас важнее. Любые вопросы по фототехнике вы можете смело задать нашим фотографам:

+375-29-122-92-40 (Viber)



+375-29-122-92-40 (whatsApp)



E-mail: [email protected]



Skype: sigma-by



Пишите в чат фотографу!


sigma-foto.by

На что влияет размер матрицы

На что влияет размер матрицы? Его обозначение в дюймах

Матрица или светочувствительная матрица — специализированная аналоговая или цифро-аналоговая интегральная микросхема, состоящая из светочувствительных элементов — фотодиодов.

  • Предназначена для преобразования спроецированного на неё оптического изображения в аналоговый электрический сигнал или в поток цифровых данных (при наличии АЦП непосредственно в составе матрицы).
  • Является основным элементом цифровых фотоаппаратов, современных видео- и телевизионных камер, фотокамер, встроенных в мобильный телефон, камер систем видеонаблюдения и многих других устройств.
  • Применяется в оптических детекторах перемещения компьютерных мышей, сканерах штрих-кодов, планшетных и проекционных сканерах, системах астро- и солнечной навигации.

Обозначение матрицы характеризует геометрический размер чипа. Исторически сложилось, что маркировка матриц соответствует маркировке видиконов по внешнему диаметру с равным матрице размером чувствительной к свету области. Обозначение не позволяет точно вычислять реальный размер матрицы (зато оно дает возможность сравнивать между собой матрицы различных типоразмеров). Понятно, что большая матрица имеет более крупные пиксели, чем маленькая, если количестве пикселей осталось прежнее.

Рассмотрим два примера.

Первый — это матрица компактного цифрового фотоаппарата с не самой маленькой матрицей 7.2 x 5.3 mm (обозначение 1/1.8").

Второй — матрица зеркальной камеры 23.7 x 15.6 mm (обозначение «APS-C»).

При одинаковой пиксельности (в примере, у обоих матриц 48 квадратиков-пикселей), площадь каждого пикселя у крупной матрицы больше, и соответственно, светочувствительность и цветопередача у зеркалки куда лучше. На самом деле количество квадратиков-пикселей в реальных камерах гораздо больше, (например, 6 миллионов, а не 48 как здесь).

Для обозначения крупных (больше, чем 4/3") матриц обычно используется так называемый кроп-фактор (Kf). Это отношение диагонали пленочного кадра 24х36 мм к диагонали данной матрицы. Матрицы, у которых Kf>1 часто называются «кропнутыми» (в отличие от «полнокадровых» матриц с Kf=1). Кстати, ЭФР = Kf * ФР.

Одна из важнейших характеристик, зависящих от размера матрицы — ее шумность. Так, ЦФК с матрицей APS-C (22x15 мм, Kf=1,6) позволяет устанавливать ISO в восемь раз больше, чем аппарат с матрицей 1/2.7" (5,4х4,0 мм, Kf=6,4) при сохранении примерно одинакового уровня шумов. Отметим, что шум на изображениях также зависит от настроек повышения резкости (внутрикамерного шарпенинга) и шумоподава, поэтому матрицы одного типоразмера на разных камерах зачастую шумят по-разному.

Размер матрицы влияет и на ГРИП — чем больше матрица, тем меньше глубина резкости при равном угле зрения и одинаковом количестве пикселей. Кроме того, у больших матриц шире динамический диапазон, естественнее и натуральнее цвета.

К минусам крупной матрицы можно отнести, увеличенные размеры оптики, и рост цен. Поэтому чем более компактен аппарат и чем он дешевле, тем меньшего размера в нем установлена матрица.

Ниже приведены наиболее распространенные типоразмеры матриц в сравнении с кадром 35 мм пленки:

fototimes.ru

Размер матрицы видеокамеры: какая лучше подойдет вам?

Добрый день, дорогие читатели, сегодняшняя статья точно заинтересует любителей профессиональной и любительской видеосъемки, ведь речь в ней пойдет о самых важных составляющих цифровой видеокамеры. Если режиссер хочет справиться со своей задачей на 5+, отснять превосходный, качественный материал, то ему стоит узнать о важности микросхем для камеры, какой размер матрицы видеокамеры существует и на какой из них нужно остановить свой выбор.

Технологическая начинка видеокамеры

Когда меня спрашивают, на какие технические параметры и компоненты стоит обращать внимание при выборе видеокамеры, то я отвечаю, что для каждой камеры (аналоговой, цифровой, HD) существует единая стандартная база. Именно эти компоненты играют важнейшую роль в качестве съемки, работоспособности и мощности аппарата.

Думаю, вам тоже будет интересно узнать о них:

  • Объектив – составляющая видеокамеры, отвечающая за собирание и передачу визуализированной картинки на чувствительную к свету матрицу;
  • Матрица – компонент, преобразующий переданный объективом оптический луч в электрический импульс;
  • Обрабатывающий и передающий видеосигнал процессор, помогающий перемещать электрический импульс на различные устройства записывания и просмотра.

Конечно же, технологический прогресс развивается со скоростью света, поэтому функционал камер значительно расширился. Ответ на вопрос, из чего состоит цифровая видеокамера, не может быть однозначным, ведь различные бренды выпускают аппараты с различным набором компонентов.

В расширенный компонентный набор может входить:

  • ИК-подсветка, отвечающая за качество получаемого изображения в темноте;
  • Поворотный механизм, позволяющий с легкостью управлять подвижными камерами;
  • Центральный процессор, в котором располагаются интеллектуальные модули, детекторы движения, происходит обработка и сжатие HD-качества;
  • Кратный зум – встречается двух видов, оптический и цифровой. Для любительской видеосъемки больше подходит оптический ZOOM. В данном случае оптика выполняет функцию приближения или удаления получаемого изображения без потери качества. Увеличение в цифровом зуме происходит уже после съемки путем обрезания материала;
  • Универсальный корпус, выполняющий функцию защиты от влаги, ударов и других внешних негативных факторов, способных нарушить функциональность устройства;
  • Фиксирующий, записывающий, передающий звуковые эффекты встроенный аудиомикрофон;
  • Модуль хранения материала на карте памяти, а также блокировка записи на носитель;
  • Датчики тревоги;
  • Сетевой интерфейс.

Благодаря этим составляющим каждый желающий может отснять высококачественное любительское кино, запечатлеть самые счастливые события, заснять красивые места и поделиться этим с окружающими. Ведь вряд ли существует в этом мире хоть один человек, который не хотел бы сделать памятное видео того либо иного события, не так ли?

Назначение матрицы и ее разновидности

Если говорить о разновидностях и технологиях, то существует всего 2 матричных типа: CMOS и CCD. Конечно, у вас сразу возникает в голове вопрос, какая же технология лучше для любительской видеосъемки? И я вам отвечу, нет предела совершенству, каждой из них далеко до идеала, каждая обладает своими недостатками и достоинствами, о которых мы поговорим дальше.

Тип CMOS или КМОП

Отличительной чертой CMOS-матриц можно считать низкое энергопотребление, что является неоспоримым плюсом.

К особенностям данной технологии можно отнести:

  • Произвольное считывание ячеек, что позволяет получать высококачественное несмазанное изображение;
  • Отсутствие «вертикальных столбцов света», возникающих из-за яркости точечных объективов;
  • Доступность цены;
  • Низкая чувствительность матрицы из-за сниженной площади светочувствительного элемента, что является небольшим минусом;
  • Низкое время сканирования, из-за чего объекты, расположенные в качестве, периодически могут искажаться;
  • Обработка картинки на пикселе, повышающая число помех.

Тип CCD

Наиболее важным преимуществом CCD-матриц является высококачественное изображение с отсутствием посторонних шумов. Также к достоинствам данной технологии можно считать высокий, практически 100% коэффициент заполнения. Такие камеры относятся к профессиональным устройствам и позволяют получить динамичное цветное изображение.

К недостаткам CCD-матриц можно отнести:

  • Слишком высокую стоимость;
  • Большое потребление энергии.

Довольно часто в магазинах техники можно встретить видеокамеры с 2-3 матрицами, если средства позволяют, то смело можно покупать данное устройство. Ведь несколько матриц всегда лучше, нежели одна.

Придя в магазин и спрашивая о размерах матрицы видеокамеры, вы можете получить от консультанта следующий ответ: 1\2, 1\3, 1\4 и т.д. Не пугайтесь столь странных ответов, эти числа не что иное, как дюймы. Тут нужно понимать, что чем выше показатель физического размера матрицы, тем качественнее будет изображение. То есть камера в 1\2 дюйм будет лучше, чем 1\8, это также отразится на стоимости аппарата.

На этом у меня все, до новых встреч, дорогие читатели. Надеюсь, что данная информация станет полезной для Вас и Ваших друзей. Подписывайтесь на статьи блога и будьте всегда в курсе свежих новостей технологического мира.

Спасибо за внимание! До новых встреч на моём блоге. С уважением, Ростислав Кузьмин.

ya-rostislav.ru

Размер матрицы фотоаппарата и её влияние на ГРИП

Матрица в цифровой фотокамере – это что-то вроде кадра на пленочных аппаратах. Проходящие через объектив лучи света попадают на нее и «рисуют» заданную картинку. Отличие матрицы от аналоговой технологии в том, что картинка не хранится на поверхности пленки, а записывается в память камеры в виде электронного файла.

Матрица представляет собой пластину, состоящую их фотодатчиков (пикселей). В зависимости от количества света, попадающего на пиксели, они генерируют сигнал определенной мощности. Зависимость здесь прямая: больше света – сильнее сигнал. Именно от количества этих фотодатчиков зависит размер будущей фотографии, уровень детализации изображения и наличие на картинке шумов.

Так, если матрица имеет 2592 пикселя в ширину и 1944 – в высоту, то камеру характеризуют как «пятимегапиксельную» (2592х1944=5038848). При прочих равных условиях, чем больше матрица, тем выше качество снимков.

CMOS матрица фотоаппарата Canon EOS1000D

Таким образом, размер матрицы является одной из важнейших характеристик аппарата. Но наряду с покупателями этот факт отлично известен производителям техники. И результатом борьбы за клиента стала подмена понятий. Вместо того, что ориентироваться на физический размер матрицы, измеряемый в миллиметрах, фотолюбители смотрят исключительно на пиксельность камеры, искусственно «подогнанную» в рекламных целях.

Увеличить количество фотодатчиков можно двумя разными способами: путем увеличения матрицы или же уменьшения площади самих датчиков. Первый метод (дорогой) приводит к реальному улучшению характеристик матрицы, а второй (дешевый) – позволяет поместить на неизменной площади пластины большее количество точек. Нетрудно догадаться, какой путь для себя выбирают производители массовой фототехники.

Размеры матрицы на камерах обозначаются геометрическим размером чипа. Причем точно вычислить физический размер пластины это обозначение не позволяет, а используется для сравнения матриц между собой. Для понимания реальных габаритов следует воспользоваться небольшой «шпаргалкой».

Самые маленькие  матрицы обозначаются как 1/3.2?. Физический размер их равен 3,4х4,5 миллиметров, соотношение сторон – 4:3. Используются такие матрицы в недорогих фотоаппаратах.

Матрицы с аналогичным соотношением сторон, но несколько большего размера (4х5,4 мм) маркируются как 1 / 2.7?.

1/2,5? – обозначение пластины размером 4,3х5,8 миллиметров. Эти матрицы являются самыми распространенными в камерах любительского уровня с несменной оптикой.

Матрицы 1/1,8? характеризуются геометрическими размерами 5,3х7,2 мм; 2 / 3? – 6,6х8,8 мм; 4 / 3? – 18х13,5 мм. Соотношение сторон у всех этих фотопластин составляет 4:3.

Стороны более профессиональных матриц соотносятся между собой как 3:2. Встречаются они в зеркальных цифровых камерах среднего ценового диапазона. Размер DX и APS-C матриц – 24х18 миллиметров.

APS-C, APS-H и полнокадровая 35 мм матрицы

Самые дорогие фотоаппараты оснащаются полнокадровыми или среднеформатными матрицами, габариты которых составляют 36х24 и 60х45 миллиметров соответственно.

Как уже отмечалось выше, размер матрицы оказывает влияние на несколько ключевых величин: габариты камеры, наличие шумов и ГРИП. В первом случае всё очевидно: чем больше матрица, тем больше размер фотоаппарата, больше его вес и выше стоимость.

Наличие на изображении цифровых шумов определяется, кроме размера матрицы, еще настройками камеры (повышением резкости, функцией шуподавления). Рассматривать показатель шума как отдельный показатель было бы неправильно, потому что передача его идет параллельно с основным световым сигналом на фотодатчики. Характеризовать эту величину можно только в соотношении силы сигнала к шумам.

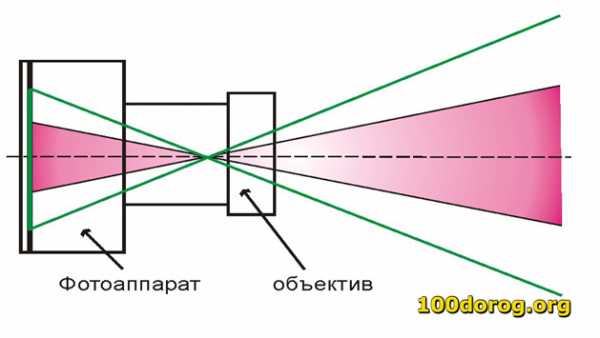

Что касается влияния физического размера матрицы на глубину резкости (ГРИП), то здесь ситуация неоднозначна. Дело в том, что сами по себе ширина и высота фотопластины не имеют принципиального значения. Глубина резкости зависит, прежде всего, от фокусного расстояния и светосильности объектива. А они, как правило, невелики на компактных камерах с маленькой матрицей. Соответственно, получение малой глубины резкости на так называемых «мыльницах» практически невозможно.

Кроме размера, матрицы различаются также по типам, наиболее распространенными из которых являются следующие три:

1) CCD-, или ПЗС-матрицы. Изначально целью изобретения этой технологии было использование ее при создании запоминающих устройств. Но способность ПЗС-матрицы получать определенный заряд в результате фотоэлектрического эффекта изменила ее основной функционал. На основе CCD работают камеры фирмы Sony и еще нескольких крупных производителей.

2) CMOS-, или КМОП-матрицы. Главной особенностью CMOS является пониженное энергопотребление, которое достигается за счет использования транзисторов. Такие матрицы используются, в основном, в тех устройствах, для которых уровень потребления электроэнергии является критичным фактором (в кадбкуляторах, например, или электронных часах).

3) LiveMOS-матрица. Впервые технология «живого» просмотра была применена компанией Olympus в 2006 году. В перечне характеристик камеры LiveMOS-матрицу обычно указывают как «Live View».

Стоит отметить, что отличия между типами матриц принципиальны только в отношении процесса их производства. Человеческому же глазу разница между ними невидна. Поэтому тип используемой матрицы должен восприниматься фотографами в качестве дополнительной информации, и не более того.

Источник: Фотокомок.ру – изучаем основы фотографии (при копировании или цитировании активная ссылка обязательна)

www.fotokomok.ru

Что такое размер матрицы фотоаппарата, видеокамеры? Как определить размер матрицы?

Продавцы и производители фотоаппаратов стараются обращать внимание покупателей на количество мегапикселей и умалчивать о таком важном параметре, как физический размер матрицы. Конечно, это нечестно, однако маркетинг никто не отменял, и он успешно диктует свои условия, поэтому производители и продавцы просто вынуждены давать пользователям то, чего они хотят.

Почему так важен размер матрицы?

Количество мегапикселей вообще не влияет на качество. Оно только определяет, насколько большим будет изображение. Картинка может быть просто огромной, но плохой. А чтобы она была хорошего качества, необходим большой размер матрицы. Эта информация не нова, но про нее намеренно забывают даже в магазинах.

Между тем хороший размер матрицы фотоаппарата (не максимальный, а просто хороший) важнее разрешения, ведь именно от него зависит качество картинки и то, насколько много света попадет на сам сенсор. Разрешение играет роль только тогда, когда планируется печать фотографий на большом носителе. Например, для печати фото на формате A1 необходимо большое разрешение, но даже здесь 4 Мп будет достаточно. Но для печати на обычной фотобумаге размером 10 х 15 см подойдет разрешение 2 Мп, не более. А вообще, большинство пользователей загружают фото в социальные сети, где они проходят предварительное сжатие.

Это соотношение фактического размера матрицы фотоаппарата к стандартному размеру пленки, который равен 35 мм. Поясним: современные камеры имеют кропнутые (обрезанные) матрицы, поэтому их размер чаще всего не равен и половине стандартного. Однако он всегда указывается в дробной величине (например, 1/3.2″), и покупатель при этом запутывается окончательно.

Часто люди видят большое значение и думают, что это хорошо, но на самом деле большое значение в знаменателе - это плохо. Ведь чем оно будет больше, тем размер матрицы видеокамеры или фотоаппарата будет меньше, а значит, и качество снимков будет хуже.

Типовые размеры

В зависимости от того, насколько дорогой или хороший фотоаппарат, размер матрицы может быть малым, средним или большим. Ниже представим типовые размеры, которые встречаются чаще всего.

Начнем с самых маленьких матриц:

  1. 1/3.2″ - матрицы с таким размером являются самыми маленькими. Хуже ничего на рынке быть не может. Видя такой параметр в характеристиках фотоаппарата, покупать его не стоит. Физический размер здесь равен 3,4 х 4,5 квадратных миллиметра, и ни один более-менее достойный фотоаппарат не будет оснащаться столь маленькой матрицей.
  2. 1/2.7″ - этот размер также мал (4 х 5,4 квадратных миллиметра) и встречается только в дешевых камерах.
  3. 1/2.5″ - физический размер матрицы с таким соотношением равен 4,3 х 5,8 кв. мм. Большинство современных "мыльниц" среднего ценового диапазона оснащаются такими сенсорами. Можно сказать, что это стандарт даже для современных беззеркальных и дешевых зеркальных фотоаппаратов.
  4. 1/1.8″ - геометрический размер сенсора равен 5,3 х 7,2 кв. мм. Отсюда начинается категория более-менее достойных фотоаппаратов. Дорогие зеркальные камеры среднего уровня могут оснащаться сенсором с такими геометрическими параметрами. Также и простые небольшие мыльницы могут иметь такие матрицы.
  5. 2/3″ - соотношение, при котором физический размер будет равен 6,6 х 8,8 квадратным миллиметрам. Сенсоры с таким параметром используются в дорогих зеркальных и компактных фотоаппаратах со сменной или несменной оптикой.
  6. 4/3″ - матрицы с таким соотношением применяются исключительно в дорогих камерах. Здесь размер равен 18 х 13,5 кв. мм.
  7. DX, APS-C. Редко размер указывается буквами. Если вы видите такой параметр, то это значит, что матрица в фотоаппарате больше предыдущего формата, и ее размер составляет 24 х 18 мм. Он соответствует полукадру 35 мм. Эти матрицы довольно популярны и часто их можно увидеть в полупрофессиональных фотоаппаратах. Они дешевые в изготовлении, а размер пикселя при этом в них остается большим даже при разрешении 11-12 Мп.
  8. Полнокадровые матрицы. По размеру они соответствуют классическому кадру 35 мм, и их размер составляет 36 х 24 кв. мм. На рынке существует мало фотоаппаратов с такими матрицами. Это профессиональные модели, которые очень дорого стоят. Сами матрицы сложны в производстве, чем и объясняется высокая стоимость фотоаппаратов, созданных на базе этих сенсоров.

Как определить размер матрицы?

Сделать это несложно. Он всегда указывается в технических характеристиках к любой камере. Но это можно даже сделать визуально. Например, цифровые фотоаппараты с матрицами размером 1/2.7″ будут небольшими, легкими. А вот камера с матрицей 1/1.8″ при прочих равных характеристиках будет немного больше и тяжелее.

Размер оказывает влияние на вес и объем камеры, ведь размеры оптики тесно связаны с геометрическими параметрами сенсоров. Профессиональные фотографы могут "на глаз" определить, какой размер матрицы используется в том или ином фотоаппарате.

Шумы

Зернистость на фото - это один из самых распространенных дефектов, который может быть на фото. Если камера имеет небольшую матрицу, то количество света на нее попадает тоже небольшое. Из-за этого при ограниченном свете (например, в помещении) такие камеры делают фотографии с зернистостью (шумами). При равных условиях фотоаппарат с матрицей размером 1/1.8″ сделает фото с меньшим количеством шумов по сравнению с моделью с матрицей 1/2.3″. Конечно, в появлении шумов имеют место также внутренние электрические процессы, дефекты или нагрев матрицы, но это уже не относится к нашей теме.

Заключение

Помните, что фотоаппарат с разрешением 20 Мп и размером матрицы 1/2.3″ сделает фото по качеству хуже, чем камера с разрешение 8 Мп, но матрицей с размером 1/1.8″. Так что дело здесь совсем не в разрешении, которое влияет только на размер изображения. Он то вообще в нынешних условиях не играет роли, ведь в основном люди "заливают" свои фото в социальные сети, где никто не будет открывать их оригинальный размер.

Помните: размером матрицы называется физический реальный размер используемого сенсора, который оказывает наибольшее влияние на качество изображения. Выбирая камеру, в первую очередь обращайте внимание именно на геометрические размеры сенсора, которые всегда указываются в характеристиках. И только затем смотрите на остальные параметры, включая разрешение.

fb.ru

размер матрицы, что такое "кроп"

Мне в почте приходит немало вопросов начинающих любителей фотографии, и я решил, что уже пора сделать небольшую серию статей из серии "Фотографии для чайников", в которых предполагается дать объяснения различным фотографическим терминам, рассказать о том, как подбирать себе фотоаппарат под любительские задачи, ну и обязательно будет несколько статей о работе с программой Adobe Lightroom, ибо обработка сделанных снимков не менее важна, чем сам процесс фотографирования.

В данной статье мы поговорим о таком важном параметре, как размер матрицы фотоаппарата, и раскроем завесу тайны над загадочным термином "кроп-фактор".

Продавцы в магазинах и маркетологи обычно любят оперировать количеством мегапикселов у камеры, и их послушать - так какая-нибудь "цифромыльница" с 20 мегапикселами значительно круче зеркалки с 16 мегапикселами. А это вовсе не так. Потому что, кроме всего прочего, в камерах очень важен физический размер матрицы (сенсора), а не только мегапикселы.

Вот в разговорах о фотокамерах продвинутых фотолюбителей и профессионалов часто приходится слышать фразы из серии: "Да у нее же матрица маленькая", "Да там же пятый кроп", "Что можно снять на такую матрицу?", "Full frame - наше все".

Что за матрица такая?

Матрица (светочувствительная матрица, сенсор, фотодатчик) - это микросхема, состоящая из фотодиодов, являющаяся важнейшей частью цифровой фотокамеры.

Проще говоря, матрица - это аналог фотопленки. В пленочных фотоаппаратах изображение через объектив попадало на фотопленку и хранилось на ней, а в цифровых фотоаппаратах изображение через объектив попадает на матрицу, формируется там, но хранится уже на карте памяти или во встроенной памяти камеры.

Так называемая полная матрица (Full Frame) имеет размер, приблизительно равный размеру кадра 35-миллиметровой пленки, на которую производилась съемка в пленочных аппаратах.

Полная матрица дорога в производстве (там высок процент брака), фотоаппараты с ней, как правило, имеют немаленькие размеры, солидный вес и в любом случае стоят дорого, в результате чего камеры с полной матрицей используют в основном только профессионалы. Ну или продвинутые любители с хорошими заработками, для которых термин Full Frame является сакральным.

Чтобы уменьшить стоимость, размер и вес камер, производители додумались делать матрицу меньших размеров - обрезать ее. Английское слово crop и означает - "обрезать". Кроп-фактор - число, показывающее, во сколько раз данную матрицу обрезали по отношению к полной матрице (Full Frame).

Кроп-фактор 1,5 или 1,6 (самый популярный вариант в любительских зеркалках) означает, что матрица тут уменьшена в 1,5 или 1,6 раза по сравнению с полноформатной.

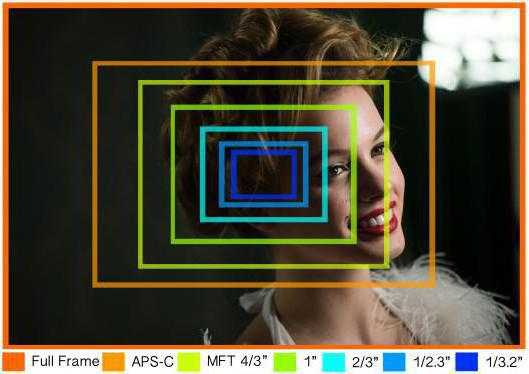

Вот, например, визуальное сравнение размеров матрицы фотокамеры с Full Frame и матрицы любительской зеркалки (с сайта Cameraimagesensor.com).

В продвинутых беззеркальных камерах, которые сейчас активно теснят любительские зеркалки, нередко устанавливается матрица с кроп-фактором 2 - то есть она в два раза меньше полноформатной матрицы. Вот она в сравнении с предыдущими двумя.

В дешевых цифровых "мыльницах" вроде Canon Powershot A1300 устанавливается матрица с кропом что-то вроде 5,62 - вот так это выглядит в сравнении.

Ну и в современных смартфонах сейчас ставят матрицы с кроп-фактором в районе 7,1 - например, в iPhone 5S именно такая установлена. Вот она в масштабе сравнений.

Теперь вопрос: какую все-таки матрицу предпочесть? Нужно ли сразу стремиться к Full Frame, чтобы на нее ежедневно молиться?

С одной стороны, чем больше сенсор, тем лучше качество получаемой фотографии. Конечно, тут играют и многие другие факторы, прежде всего объектив, но просто чисто физически: чем больше матрица, тем лучше качество.

(Кстати, существуют так называемые среднеформатные камеры с сенсорами от 40 мм по ширине и больше, но они уже только для профессионалов и стоят, как хорошие автомобили.)

В чем проявляется это "лучше качество"? В детализации, резкости, четкости, в качестве получаемого отпечатка: если снимок нужно будет использовать в полиграфии, то там полный формат матрицы практически обязателен, чтобы как можно меньше проиграть в качестве при заметном увеличении во время печати.

Кроме того, чем больше исходное изображение, тем проще его кадрировать: то есть вырезать из него кусок кадра и при этом получать приемлемое качество.

Также чем больше матрица, тем лучше камера снимает в плохих условиях освещения: у большой матрицы при высоких значениях светочувствительности значительно меньше проявляется так называемый "шум" (это точки на изображении - как зерно на старых черно-белых фотографиях, снятых на высокочувствительную пленку).

С другой стороны, полный формат, как мы уже говорили, ведет к повышение размеров камеры, увеличению веса и всегда - к высокой цене. И если вы - фотолюбитель, то зачем вам тратить большие деньги и таскать с собой тяжеленную камеру, если вы не очень представляете, что вам это вообще дает?

В результате камеру (и сенсор) нужно подбирать под свои задачи и свой кошелек. Для начинающих вполне подойдет недорогая "мыльница" с кропом 5,7. Продвинутым любителям, которые уже что-то понимают в фотографии и знают, какие возможности им предоставляют те или иные камеры, лучше ориентироваться или на хорошие беззеркалки с кропом 2 - 1,5, или на любительские зеркальные камеры с кропом 1,5 - 1,6, тем более что такие зеркалки сейчас выпускаются компактные и легкие.

www.exler.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
