Ремонтируем Nikon 18-70mm F/3.5-4.5
Часто объективы грешат появлением зоны нерезкости на части фотографии. Причем эта нерезкость является техническим изъяном оптики, а не кривыми руками фотографа. Рассмотрим пример ремонта оптики 18-70mm F/3.5-4.5для DX камер. Как обычно это бывает, разбирать намного легче чем собирать, поэтому на всех мелочах остановимся отдельно.
1. Началом разборки будет крепление байонета. Откручиваем 4 винта:
2. Контактная группа байонета крепится к электрической плате гибким проводом. Пластиковая скоба коричневого цвета поднимается вверх и провод освобождается.
3. Снимаем не спеша верхнюю часть. Переключатель фокусировки приподнимается вверх и отделяется от корпуса.
4. Пайка проводов очень хрупкая. Если они отламаются, нужно припаять всё на место. Без навыков пайки микросхем будет трудно, а без подходящего паяльника можно прожечь плату.
5. Отключаем все имеющиеся разъемы. ESD — плату трогаем только сбросив статический заряд с тела или заземлившись. Откручиваем винт крепления платы и снимаем её. Прячем в заранее подготовленный пластиковый пакет.
6. Снимаем кольцо фокусировки. Под ним находится маленький винт, который нужно открутить.
7. Сверху вывинчиваем три черных винтика и демонтируем металлический фрейм.
8. Откручиваем крепление ультразвукового мотора (USM).
9. Аккуратно снимаем мотор. Следим за шлейфами. Они очень легко могут повредиться.
10. Снимаем механизм регулировки фокусного расстояния и остаётся в объективе только оптический блок. Его разбирать не будем, так как юстировку оптики потом произвести дома практически нереально без особых навыков и оборудования. Тут следует уделить внимание пыли на внутренней линзе.
11. Причина разборки объектива — это устранение нерезкости в части кадра. Появляется эта нерезкость из-за того, что раскручиваются винты с красным лаком и у линз появляется люфт. Винты закручиваются и фиксируются от раскручивания лаком. Подвижные элементы лучше смазать специальной смазкой, которая не разъедает пластмассу. Органические и минеральные масла не подходят. Сгодится литиевая смазка.
12. Теперь нужно быть очень внимательным. Обратная сборка:
Оптический модуль задвигаем до конца. В данном случае это будет 18мм.
13. Устанавливаем меньшую втулку механизма фокусировки в большую втулку. Разрез внутренней втулки должен совпадать с с отверстием во внешней. Передвижение внутренней втулки должно создавать телескопирование.
14. Далее займёмся ультразвуковым мотором.
Берём скобу и поворачиваем её положение, установив напротив белой точки. В дальнейшем будет проще совмещать части. На оптическом модуле язычок так же поворачиваем.
15. Телескопический элемент устанавливаем на мотор. Точка должна располагаться у отметки 18.
16. Три направляющих на оптическом блоке совмещаем с пазами на втулках. Далее ввинчиваем оптический блок в блок втулок. Внешняя должна вывинтиться на всю длину.
17. Теперь внимательно! В тот момент, когда оптический блок полностью вкручен во внутренюю втулку, очень аккуратно вталкиваем внутреннюю втулку во внешнюю по направляющим. Немного шевелим оптический блок в разные стороны, чтобы язычок наведения резкости попал на своё место в скобу.
18. Не двигая ничего поворачиваем объектив передней линзой вниз и убеждаемся, что крепёж мотора находится на своём месте.
19.
Прикручиваем мотор тремя винтами.
20. Прикручиваем кольцо регулировки фокусного расстояния винтом.
21. Теперь можно проверить, как двигается оптическая группа при регулировке фокусного расстояния и как работает механизм наведения резкости. Можно подвигать ротор мотора. При этом линзы должны свободно двигаться. Самое страшное позади.
22. Дальнейшую сборку выполняем в обратном порядке. Главное не забыть одеть кольцо регулировки фокусного расстояния и следить, чтобы не отломались провода и шлейфы.
23. Шлейф кабеля байонета вставляется в разъем на плате пинцетом. Для работы руками очень мало места.
24. В финале сборки будет не лишним почистить линзы. Для этого используем специально подготовленный инструмент и выдуваем пыль сжатым воздухом. Работаем в чистом помещении.
25.
Одеваем объектив на камеру и проверяем как он работает на разных фокусных расстояниях с различными значениями диафрагмы.
Открытая диафрагма, фокусное расстояние 70мм:
26. Открытая диафрагма, фокусное расстояние 18мм.
27. Закрытая диафрагма, фокусное расстояние 18мм.
www.fotozona.dp.ua
20мл Жидкость для очистки оптики LCD смартфонов, мониторов
Наша цена 99,0 Грн
В НАЛИЧИИ
Груша для очистки оптики + кисточка обьективов фотоаппарата от пыли
Наша цена 55,0 Грн
В НАЛИЧИИ
25шт Салфетки бумажные для очистки оптики линз, микроскопов безворсовые
Наша цена 40,0 Грн
В НАЛИЧИИ
6в1 24мм на ФФ Набор для очиски Lenspen Груша Микрофибра Швабры Салфетки Жидкост
Наша цена 349,0 Грн
В НАЛИЧИИ
6в1 на кроп Набор для очиски Lenspen Груша Микрофибра Швабры Салфетки Жидкость
Наша цена 349,0 Грн
В НАЛИЧИИ
5 в 1 набор Lenspen + груша + микрофибра + жидкость Ленспен Карандаш
Наша цена 299,0 Грн
В НАЛИЧИИ
гибкая Юсб лампа USB LED на диодах Светильник лампочка для повербанка
Наша цена 55,0 Грн
В НАЛИЧИИ
Аккумуляторы min.
2500mah Panasonic Eneloop Pro BK-3HCDE/4BE ЭКО упаковка
Наша цена 759,0 Грн
В НАЛИЧИИ
Аккумуляторы Panasonic(бывш.SANYO) eneloop bk-3mcde/4BE 2000mah ЭКО упаковка
Наша цена 619,0 Грн
В НАЛИЧИИ
Panasonic(бывш.SANYO) eneloop bk-4mcde AAA 800mah ЭКО упаковка
Наша цена 479,0 Грн
В НАЛИЧИИ
Белый зонт Свадебный зонт с рюшей полуавтомат 8 спиц прозрачный зонт
Наша цена 200,0 Грн
В НАЛИЧИИ
УТОЧНЯЙТЕ АКТУАЛЬНЫЕ ЦЕНЫ
В НАЛИЧИИ
2 в 1 набор Карабин + крепеж 1/4 дюйма для фотоаппарата Canon, Nikon, Sony, DSLR
Наша цена 139,0 Грн
В НАЛИЧИИ
Аккумуляторы GP ReCyko+ Pro 2000 mAh АА Пальчиковые (аналог Panasonic Eneloop)
Наша цена 699,0 Грн
В НАЛИЧИИ
Ручка-стилус 2 в 1 для любых современных сенсорных экранов iphone и др
Наша цена 30,0 Грн
В НАЛИЧИИ
Magic Arm Mini + струбцина Краб Smallrig 1/4 шаровая головка кронштейн шарнир
Наша цена 445,0 Грн
В НАЛИЧИИ
71мм 3D Поворотный шарнир SmallRig 1/4 шаровая головка кронштейн Magic Arm Mini
Наша цена 215,0 Грн
В НАЛИЧИИ
3в1 горячий башмак тройник планка 1/4 кронштейн вспышки микрофона держатель
Наша цена 199,0 Грн
В НАЛИЧИИ
Smallrig Держатель, Струбцина, Краб, с креплением на стойку 1/4 и 3/8
Наша цена 245,0 Грн
В НАЛИЧИИ
Magic Arm Mini + струбцина Краб Smallrig 1/4 шаровая головка кронштейн шарнир
Наша цена 495,0 Грн
В НАЛИЧИИ
92мм 3D Поворотный шарнир SmallRig 1/4 шаровая головка кронштейн Magic Arm Mini
Наша цена 255,0 Грн
В НАЛИЧИИ
3кг 1/4 и 3/8 Шарнир 360° головка полностью металл для штатива/монопода
Наша цена 245,0 Грн
В НАЛИЧИИ
CPL 46мм Поляризационный фильтр Cuely(Green.
L) Циркулярный
Наша цена 245,0 Грн
В НАЛИЧИИ
CPL 43мм Поляризационный фильтр Cuely(Green.L) Циркулярный
Наша цена 245,0 Грн
В НАЛИЧИИ
CPL 37мм Поляризационный фильтр Cuely(Green.L) Циркулярный
Наша цена 245,0 Грн
В НАЛИЧИИ
Микрофибра Коричневая 175*145мм «искуственная замша»
Наша цена 30,0 Грн
В НАЛИЧИИ
Микрофибра Черная 175*145мм «искуственная замша»
Наша цена 30,0 Грн
В НАЛИЧИИ
9 в 1 ND2-400 FOTGA Переменный ND фильтр 77mm
Наша цена 745,0 Грн
В НАЛИЧИИ
9 в 1 ND2-400 FOTGA Переменный ND фильтр 67mm
Наша цена 695,0 Грн
В НАЛИЧИИ
Бленда Металл Цилиндрическая длиннофокусная 49/52/55/58/62/67/72/77/82
Наша цена 135,0 Грн
В НАЛИЧИИ
Бленда Металл Цилиндрическая стандарт 40.
5/49/52/55/58/62/67/72/77 мм
Наша цена 135,0 Грн
В НАЛИЧИИ
Аккумуляторы min. 2500mah Panasonic Eneloop Pro BK-3HCDE/4LE
Наша цена 549,0 Грн
ПОД ЗАКАЗ
Аккумуляторы Panasonic(бывш.SANYO) eneloop bk-3mcce/4LE 2000mah(min. 1900mah) В
Наша цена 619,0 Грн
В НАЛИЧИИ
Аккумуляторы AA Panasonic(бывш.SANYO) eneloop bk-3mcce/8BE 2000mah(min. 1900mah)
Наша цена 1 559,0 Грн
В НАЛИЧИИ
Чистящий набор для оптики Arsenal 2009 жидкость для очистки
Наша цена 199,0 Грн
В НАЛИЧИИ
Задняя LF-4 крышка объектива Nikon байонет Nikon F
Наша цена 45,0 Грн
В НАЛИЧИИ
Задняя крышка объектива Canon, байонет Canon EOS
Наша цена 45,0 Грн
В НАЛИЧИИ
EN-EL14 Аккумулятор 1200mA BatMax для Nikon d3100/d3200/d5100/d5200
Наша цена 275,0 Грн
ПОД ЗАКАЗ
EN-EL14 Набор 2 в 1 BatMax аккумулятор + Зарядка для Nikon D3*** D5***
Наша цена 350,0 Грн
ПОД ЗАКАЗ
9 в 1 ND 49мм FOTGA ND2-400 Переменный нейтрально-серый фильтр Slim
Наша цена 539,0 Грн
В НАЛИЧИИ
9 в 1 ND 52мм FOTGA ND2-400 Переменный нейтрально-серый фильтр Slim
Наша цена 539,0 Грн
В НАЛИЧИИ
Нашейный ремень для Pentax из неопрена 110см ремешок для фотоаппарата
Наша цена 125,0 Грн
В НАЛИЧИИ
5в1 Macbook Pro Baseus Док-станция хаб картридер USB Type C Harmonica ucn3266
Наша цена 659,0 Грн
В НАЛИЧИИ
2 в 1 Карандаш Lenspen(аналог) для чистки оптики Lens Pen Ленспен(аналог)
Наша цена 125,0 Грн
В НАЛИЧИИ
13pin 6+7pin Переходник CD-Rom на USB 2.
0 Slimline SATA CD/DVD привода
Наша цена 145,0 Грн
В НАЛИЧИИ
22pin 7+15pin ЮСБ Переходник для 2.5 SSD HDD на USB 2.0 Slimline SATA
Наша цена 95,0 Грн
ПОД ЗАКАЗ
OPTIBAY 9.5мм для 2.5 SSD HDD вместо СD-Rom ноутбука SATA 3.0 CADDY
Наша цена 145,0 Грн
В НАЛИЧИИ
OPTIBAY 12.7мм для 2.5 SSD HDD вместо СD-Rom ноутбука SATA 3.0 CADDY
Наша цена 145,0 Грн
В НАЛИЧИИ
Nikon 18-70mm Обзор
Лично я покупаю в Ritz, Adorama и Amazon.
|
За другие объявления не ручаюсь. Никон
18–70 мм
© 2006 KenRockwell.com
Nikon 18–70 мм f/3,5–4,5 AF-S DX. Я бы купил его в Adorama или Amazon. Это помогает мне продолжать добавлять на этот сайт, когда вы используете эти ссылки, спасибо! Кен.
Июнь 2008 Другие обзоры Nikon
Введение
Этот объектив 18-70 был первым зум-объективом Nikon среднего диапазона, предназначенным для более коротких фокусных расстояний.
длины, необходимой для цифровых камер. Он был представлен
вместе с D70 в
Февраль 2004 г. Это был мой любимый цифровой зум среднего диапазона, пока
лучше и дешевле 18-55 вышло в
Апрель 2005. Затем вышел 18-200 VR.
в декабре 2005 года, что на два варианта впереди этого 18-70мм, если
вы можете это оправдать.
Объектив 17-55mm f/2.8 весит тонну и стоит 1500 долларов. я бы пропустил это.
Я предлагаю Сначала 18-55 или 18-200 VR в зависимости от вашего бюджета. Этот 18-70 был бы моим третьим выбором, и последним был бы тяжелый 17-55 2.8. Моя самая большая претензия к этому 18-70 — это странный эксцентрик. зум. Широкие фокусные расстояния хрустят вместе, делая трудно точно установить композицию.
Этот 18-70мм стоит около 350 долларов, а также поставляется в комплекте с корпусом камеры.
Это это серьезный объектив, а не «китовый объектив» или дешевая замена для крышки объектива, продаваемой в комплекте, как и для большинства других камер. быстрая скорость f / 3,5 ~ 4,5 должна быть вашей подсказкой; дешевые все f / 3.5 ~ 5.6. 18-55 дешевый, но хороший.
Это 18~70
аналогичен 27 ~ 105 мм на 35-мм пленочной камере.
Это Работает ТОЛЬКО на цифровых SLR. Использование его на пленочной камере приведет к полукруглое изображение с темными углами. Если вам нужен широкий угол зум для пленочной камеры, вам нужен 18-35 вместо этого. Это объектив DX.
Это простой в использовании, резкий, компактный и приятный во всех отношениях объектив. я стрелял с ним и даже владел один. Его по размеру, ощущениям и весу практически идентичен 24-85. АФС I использовать для моих пленочных камер, но с гораздо более полезным фокусным расстоянием для цифровых фотоаппаратов.
Технические характеристики назад до вершины
Оптика: 15 элементов, 13 групп, одна из которых асферическая. это не дешевка «китовый» объектив (есть 18-55мм).
Мембрана: Семилопастная
скругленная диафрагма, минимальная диафрагма f/22–36.
Размер: 2,9 дюйма (73 мм) в длину и 3 дюйма (74 мм) в длину.
Вес: 14 унций (390 г).
Закрыть фокус: 15 дюймов или 0,38 м, очень хорошо.
Фильтр
Тема: 67
мм. Я предлагаю навсегда прикрепить 67
-> 77-миллиметровое переходное кольцо и обращение с этим объективом так, как будто он есть
резьба 77 мм, как и у остальных профессиональных объективов Nikon. Сюда
вам нужны только крышки и фильтры одного размера и другие аксессуары.
Поверьте мне, вы сойдете с ума, если будете покупать разные фильтры для каждого
объектив! Нет, вы не можете использовать бленду таким образом; Я никогда не использую объектив
капоты, так что без проблем. Я просто использую свою руку, чтобы заблокировать свет
солнце, если оно светит прямо в объектив, что работает намного лучше
чем капюшон, когда он вам нужен.
Номер продукта Nikon: 2149, в каталоге на весну 2008 г.
Производительность назад до вершины
Это резкость, быстрая и бесшумная фокусировка, мгновенная ручная коррекция фокусировки как и все объективы AF-s. Дисторсия довольно типичная: бочкообразная на широком, нейтральный посередине и немного подушечка на телеконце.
Некоторые люди слишком беспокоятся о резкости. На цифровую камеру ты встаешь к определенной пространственной частоте, а ЧКХ падает до нуля благодаря фильтр сглаживания и компоновка ПЗС, поэтому намного проще охарактеризовать объективы для цифровых фотоаппаратов. Резкость легко получить на цифровой камере линзы, и это настолько резко, насколько это возможно. Nikon публикует кривые MTF на дно этого страница.
Скидка
производители объективов пытаются напугать людей, заставив их думать, что они только что изобрели
волшебные «цифровые» линзы в попытке заставить людей думать
что объективы со скидкой как-то переплюнули уже имеющиеся у вас объективы
собственный.
Неа. Ваши 15-летние автофокусные объективы просто великолепны на цифровых камерах.
Пленка линзы сложнее, так как кривая MTF расширяется, хотя и на очень низком уровне. амплитуда с точностью до тройного знака с/мм. Цифровые камеры останавливаются примерно на 30 c/мм.
Это объектив полностью резкий. Действуй.
Искажение :
У меня есть страница объяснения и примеры с этим объективом до и после коррекции здесь. Там много искажений на 18 мм можно исправить в PhotoShop CS2. Это в основном уходит при других настройках.
18
мм: ствол с несколько сложной подписью, вероятно, будет
требуют некоторого ума, чтобы исправить полностью. Это как вздутие живота
посередине и выпрямляется к дальним краям. Если тебе надо
без искажений на этом фокусном расстоянии используйте 12-24
мм,
или воспользуйтесь бесплатной панорамой
Инструменты Photoshop для электронного исправления этого искажения.
Нравиться
большинство широкодиапазонных зумов этого 18-70 будут изгибать некоторые прямые линии параллельно
и близко к краям кадра, когда он установлен на полную ширину. Я использую CS2
Коррекция искажения объектива с настройкой +6,00 объясняется здесь.
25 мм: нет
28 мм: нет
35 мм: почти без игольницы
50 мм: очень малая подушечка для булавок
70 мм: очень малая подушечка для булавок
Факел и призраки
Стрельба прямо в яркий свет я ничего не увидел, и это здорово.
Увеличение
кольцо зума нелинейно и сжимает вместе широкие углы. Это означает
что вы должны быть осторожны, перемещая кольцо зума на широком конце, так как
небольшие изменения вращения приводят к большим изменениям фокусного расстояния.
На теле конце вы можете сделать очень точную настройку.
Примечание технарям: когда я говорю линейный, я имею в виду, конечно, логарифмический. Равный количество поворотов в любом месте должно давать одинаковый процент изменение фокусного расстояния, как на 18 – 200 и 80 — 400 линз ВР.
Есть это лучший объектив?
Я часто получать вопросы от новых фотолюбителей, например: «Я оценил Sigma 24-70 f/2.8 по той же цене, что и Nikkor 18-70 f/3.5-4.5G, который идет в комплекте с D70. Стоит ли покупать его вместо никкора? я не уверен важности дополнительных 0,7 диафрагмы по сравнению с дополнительными 6 мм на широком сторона угла.»
На самом деле, ответ лежит как на поверхности, так и на уровне вещества.
В
уровень поверхности, понятный новому фотографу, этот ответ прост:
2/3 стопа сегодня ничего не значат, так как вы можете просто увеличить
ISO D70 практически без ухудшения качества изображения, если вы закончите
света.
С другой стороны, 6 мм — это ОГРОМНАЯ разница в том, насколько широко
это идет на Д70: это разница между объективом 27 мм и объективом 36
объектив 35-мм пленочной камеры. Вы всегда будете на отметке 24 мм и
желаю вам вернуться к 18 мм на D70 для многих вещей,
по крайней мере, как я его использую. Это совершенно ясно.
уровень вещества — это то, что я никогда не ценил, пока у меня не было пары
с многолетним опытом за плечами. Объектив со скидкой обычно предлагает
больше функций, таких как более высокая скорость или более широкий диапазон масштабирования за меньшие деньги, чем
объективы для фотоаппаратов. Точно так же дешевый автомобиль, такой как Hyundai или Ford, обычно
предлагает лучшие характеристики, такие как экономия топлива, мощность или количество
радио предустановок, по более низкой цене, чем Мерседес. Вы можете понять, что
у Мерседеса есть гораздо более фундаментальное качество, для которого нет
числовая спецификация, и так вы, наверное, понимаете, почему Мерседес стоит
больше даже с худшими характеристиками.
Это то же самое с линзами. Дисконтные бренды обычно продвигаются камерой магазины, потому что они зарабатывают еще больше денег, продавая их (подробнее здесь на том). Я избегаю дисконтных брендов и не знаю ни одного профессионального фотографа. кто их использует. Вам не кажется, что если бы вы хотя бы одного профессионального фотографа услышали из использованных ими они будут продвигать это в своей рекламе? В любом случае линзы со скидкой срезать углы в местах, о которых не знают новички, например, во внутренних качество строительства. Я считаю, что это плохая сделка, но эй, поймите, что вы хотите.
Рекомендации назад до вершины
Купить один, если хотите, я сделал в 2004 году!
Сегодня (2008)
Вместо этого я бы посоветовал сэкономить на 18-200 мм VR или использовать 18-55 мм DX, который я обычно использую, потому что он такой маленький.
По той же цене как этот 18-70 мм, вы можете получить 18-55 и отличный 55-200 мм VR. Вот что я бы сделал с 350 долларов.
Ваш выбор должны быть основаны на том, как вам нравится, как они чувствуют и сосредоточены. Качество изображения очень похожа.
Дополнительная информация: Прогнозы MTF см. в Nikon Japan.

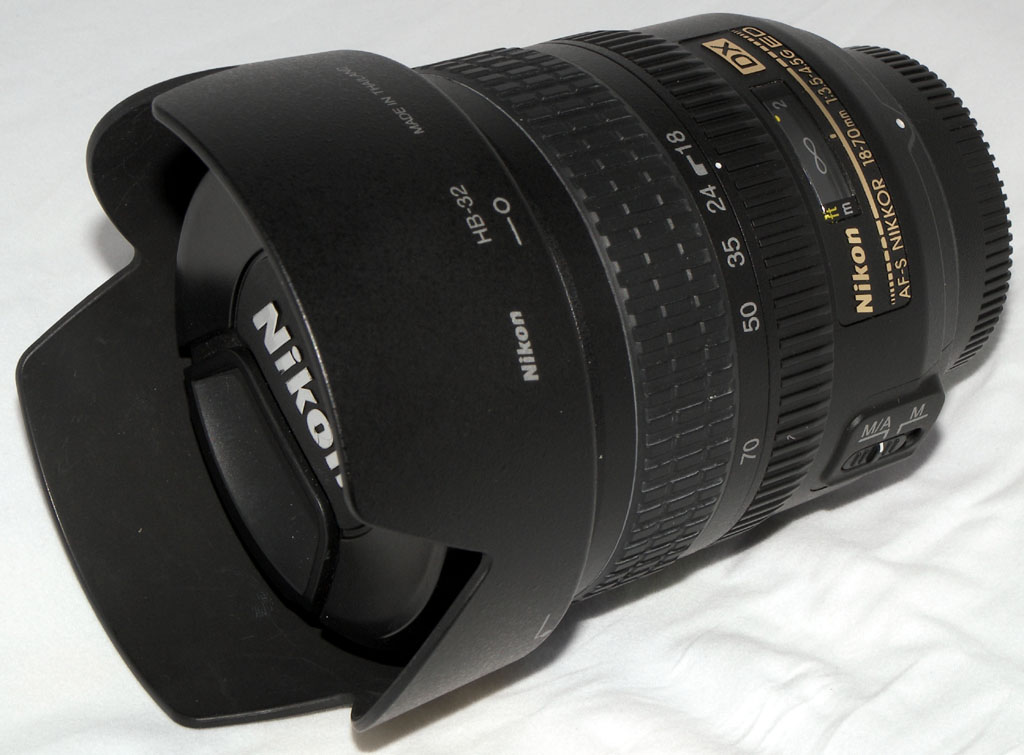

Nikkor AF-S 18–70 мм f/3,5–4,5 G IF-ED DX
| |||||||||||||||
Как вы можете видеть на снимке выше, объектив имеет двойную камеру.
механизм масштабирования, который простирается к длинному концу диапазона масштабирования.
Внутренние трубки/кулачки линз качаются лишь незначительно. Капюшон в форме лепестка
(не показан) также входит в стандартный пакет.
Типично для всех 9Объективы 0233 G Nikkor не имеет специального
кольцо диафрагмы больше.
Nikkor оснащен двигателем AF-S ( с бесшумной волной (ультразвуковой)), который
одновременно очень быстрый и почти бесшумный. Также возможно вмешательство
вручную в режиме S-AF. Благодаря конструкции IF ( внутренняя фокусировка )
передний элемент не вращается, поэтому использование поляризатора остается простым
возможный.
