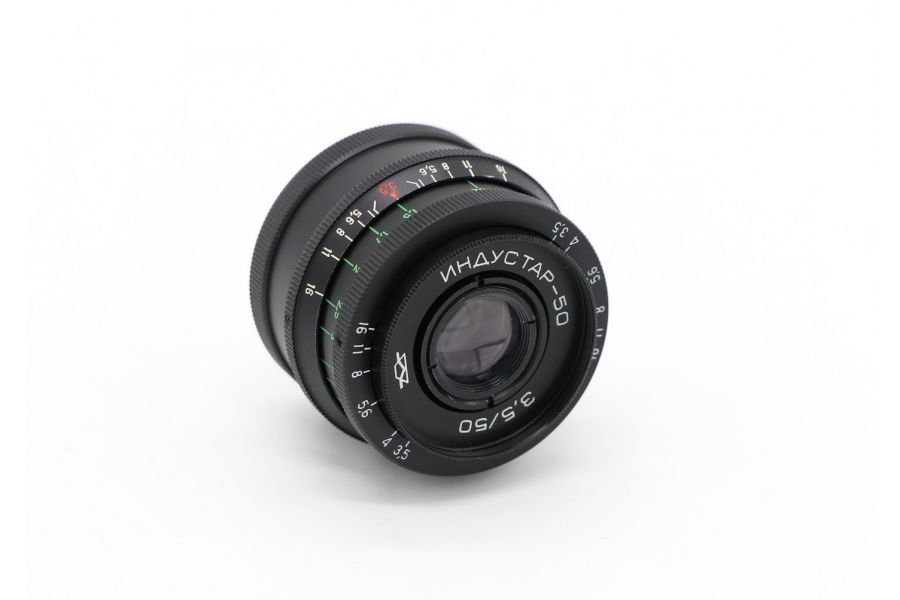

Объектив Индустар-50 (М39, дальномерный) обзор
Штатный объектив с просветлённой оптикой для дальномерных фотоаппаратов Зоркий.
Четырёхлинзовый анастигмат типа Tessar.
Пришел на смену объективу Индустар-22.
Для дальномерных фотоаппаратов выпускался в двух вариантах — со складным и жестким тубусом. Кроме дальномерных Индустаров-50 существуют также версии для зеркальных фотокамер, как М39, так и М42.
Интересно, что дальномерные варианты Индустара-50 с байонетом Contax-Киев — не выпускались.
В данном обзоре представлена дальномерная версия, выпущенная на КМЗ. Если вас интересуют иные варианты — следите за анонсами или подписывайтесь на новостную рассылку.
Оптическая схема:
Фокусное расстояние: 52 мм
Угол поля зрения: 46°
Размер кадра: 24×36 мм
Количество линз/групп: 4/3
Рабочий отрезок — 28,8 мм
Относительное отверстие: 1:3,5
Пределы шкалы диафрагм: 1:3,5–1:16
Количество лепестков диафрагмы — 7
Регулировка диафрагмы — бесступенчатая
Ближний предел фокусировки — 1 м
Соединения:
объектива с камерой — M39×1
для ввинчивающихся насадок — M33×0,5
для надевающихся насадок — ∅36 мм
Расположение крепления для светофильтров: переднее
Разрешающая способность по ТУ (центр/край): 38/22 линий/мм
Коэффициент светопропускания: 0,8
Вес — 102 г

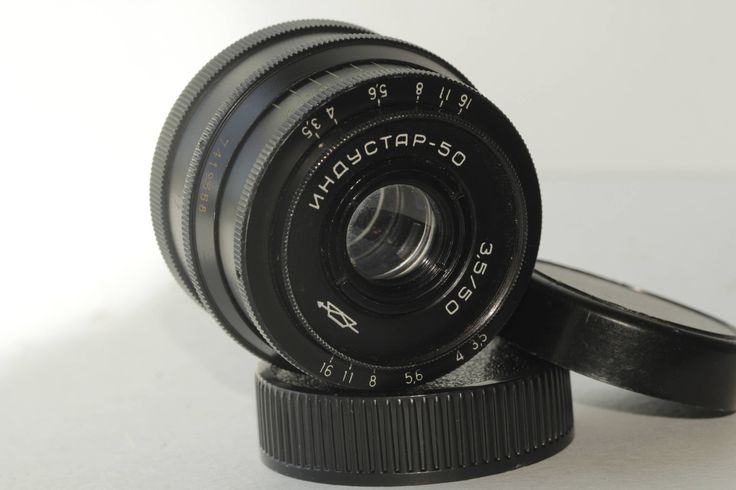

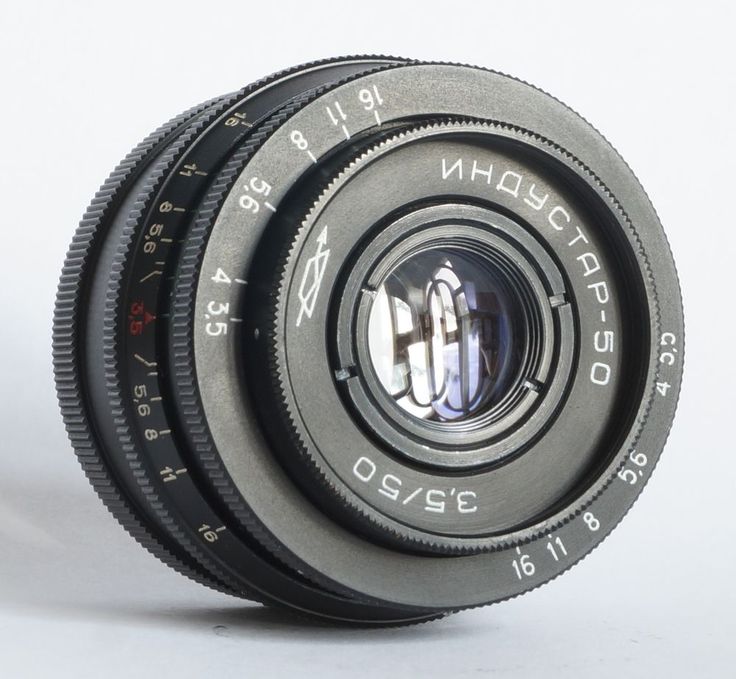

Объектив просветленный, о чем нам сообщает красная буква П на переднем торце.
Просветление химическое однослойное синеватого оттенка.
Фокусное расстояние указано на старый манер — в сантиметрах. 5 см.
Индустар-50 — объектив очень компактный. По размеру он сопоставим с Юпитером-8, но компоновка их отличается сильно.
Первые, ближние к камере два кольца, — служат для прикручивания и откручивания объектива. Вообще, их наличие положительно сказывается на надежности хвата, но с непривычки — постоянно пытаешься наводить резкость этим из этих колец.
Кольцо фокусировки расположено практически на самом конце объектива. По правде говоря, такое расположение даже более удобно, по сравнению с Юпитером-8. Кольцо ложится точно под пальцы левой руки. Не нужно никуда тянуться.
Полный ход геликоида — около 180 градусов.
А вот кольцо управления диафрагмой — подкачало.
Оно очень тонкое, расположено на торце объектива вплотную к кольцу фокусировки. Более того, шкала диафрагм нанесена коническую, почти торцевую плоскость. Глядя сбоку шкалу просто не видно.
Лепестков диафрагмы — семь. Уже с диафрагмы 5,6 видны отчетливые гайки.
Индустар-50 — объектив совсем не светосильный. Своими 3,5 он, конечно, сильно проигрывает Юпитеру-8. Увы, оптическая схема Tessar не предполагает высокую светосилу. Зато, Tessar не даром носит звание «Орлиный глаз» — Индустар-50 — очень резкий объектив. Начиная с самой открытой диафрагмы.
В сочетании с тем, что стоят Индустары сейчас копейки, все вышеперечисленное делает Индустар-50 — отличным вариантом на цифровую камеру.
Стоит ли брать его на цифровую зеркалку? Как и любой другой дальномерный объектив, Индустар-50 из этого обзора будет на зеркалке работать только как Макро.
Но вдруг вам и нужно Макро? Тогда рекомендую. Если вам нужен все-таки классический объектив — возьмите зеркальную версию Индустара-50. О них я расскажу позже.
На цифровой беззеркалке дальномерный Индустар-50 будет чувствовать себя отлично.
Причем, если у вас кроп — то вы получите отличный портретник.
На полном кадре будет, понятное дело полтинник, я не очень люблю это ФР.
Что выбрать — Юпитер-8 (я его тоже рекомендовал) или Индустар-50?
А не нужно выбирать. Возьмите оба. Стоят они копейки. Смотрите только, чтобы оба были дальномерными. Тогда обойдетесь одним переходником.
У объективов разные схемы, они обладают своим характерным рисунком. Вот и почувствуйте себя настоящим ценителем — сравните.
Это ссылка на мой канал на YouTube. Видео-обзоры и мастер-классы по пленочной фотографии – все самое интересное там. Ознакомьтесь! И не забудьте подписаться.
Объективы от многих советских фотоаппаратов можно использовать с цифровыми фотокамерами. Для этого вам понадобится переходник. Самые дешевые переходники продаются на Aliexpress. Выбрать переходник на вашу систему поможет таблица.
Внимание! С зеркальным фотоаппаратом дальномерный объектив будет работать только в режиме макро.
На беззеркалке возможно полноценное использование.
Некоторые объективы имеют важную специфику. Поищите сначала обзор на моем сайте. И не забывайте про кроп-фактор.
| Тип | Бренд | Ссылка на переходник |
| Зеркалки | Nikon | M39-Nikon F |
| Canon | M39-Canon EF | |
| Sony | М39-Sony/Minolta | |
| Pentax | M39-pentax K | |
| Беззеркалки | Sony | M39-NEX |
| Оlympus/ Panasonic | M39-m 4/3 | |
| Fuji | M39-FX | |
| Nikon | M39-Nikon 1 |
Объектив Индустар-50 М39х1 45,2 мм или вторая жизнь советской оптики.
У моего хорошего друга есть фотоаппарат, просьюмерка SONY. И ещё у моего хорошего друга есть желание фотографировать всевозможными разнообразными объективами.
Совсем чуток истории. В самом начале прошлого века, да и в конце позапрошлого в среде фотографической техники велась ожесточенная борьба за резкость изображения. Одним из наиболее популярных в то время объективов был «Триплет» — система, состоящая из трёх линз, которая более ста лет успешно применялась в недорогих, да и в тех, что подороже, камерах. А еще система «Триплет» успешно работала в качестве проекционных объективов, поскольку в такой оптике нет склеенных компонентов и нагрев ей абсолютно не страшен.
Итак, на моём рабочем столе объектив Индустар-50 для камер с рабочим отрезком 45,2 мм и установочной резьбой М39х1. Время оставило на нем достаточное количество следов и всего того, чего на объективе не должно быть в принципе.
Особенно это бросается в глаза, если объектив рассматривать со стороны установочного фланца. Тут видна часть ходовой многозаходной резьбы, заклиненной затвердевшей смазкой.
Следовательно, объектив нужно разобрать, отмыть детали от грязи и заменить смазку, чтобы им снова можно было пользоваться.
Собственно, объектив состоит из двух компонентов — блока линз и корпуса. Блок линз, он же «линзоблок», говорит сам за себя. В нем установлены линзы, диафрагма и устройство управления диафрагмой. Корпус объектива отвечает за установку объектива на камеру и фокусировку. То есть, содержит устройство фокусировки, представляющее собой многозаходную резьбу, которую иногда называют геликоид, хоть это как бы и не совсем верно.
Вот.
Стопор отпущен, кольцо снято.Так это выглядит, если посмотреть ближе.
А так выглядит крепёжное кольцо с винтом.
Теперь у нас появилась возможность отделить корпус и линзоблок друг от друга.
Тут нужна определённая осторожность, чтобы не потерять юстировочное кольцо, прокладываемое межу корпусом и линзоблоком. Каждый объектив юстируется индивидуально, по этой причине у каждого объектива кольцо только к нему подобранного размера, поэтому в случае потери юстировочного кольца предстоит нетривиальная работа по юстировке объектива с камерой. А ещё для этого нужны соответствующие материалы…
Итак, кладём объектив на стол передней линзой вниз и просто аккуратно поднимаем корпус. Вот и всё! Слева — линзоблок, справа — корпус объектива.
REM: Изменяя толщину юстировочного кольца, можно адаптировать объектив под камеры с разным рабочим отрезком. Например, при уменьшенной высоте кольца на 0,3 мм., объектив сможет работать на камере с рабочим отрезком 45,5 мм.
А если кольцо окажется по высоте более, чем 1,3 мм., то такой объектив можно будет подогнать под рабочий отрезок 46,5 мм.
Рассмотрим линзоблок.
Вот оно, юстировочное кольцо.
С помощью этих двух деталей блок линз устанавливается в корпусе.
Пока поставим детали на линзоблок, отложим его в сторону…
… и займёмся корпусом. Разберём его, вымоем, как следует, и смажем.
Ох, ну и грязи… да ладно. Начинаем.
Есть одна величайшая заповедь, пренебрегать которой крайне не желательно. Заповедь эта — «поставь метки на сопряженных деталях!»
Что мы и делаем. Аккуратно наносим чертилкой риски.
Теперь можно снимать лимбы, отпустив крепёжные винты. С этими винтиками нужно быть весьма острожным. Сорвать шлиц очень легко. Если винты не поддаются, лучше капнуть на них капельку керосина или WD-40 и подождать часок-другой, пока жидкость пройдёт по резьбе. Так наверняка сохраним дефицитные винтики, а резьбу в мягком теле не нарушим.
Следуя Главной Заповеди, прочерчиваем метку на корпусе и лимбе метражной шкалы. Собственно, забегая вперёд, скажу, что она не обязательна, но… Заповедь есть Заповедь!
И только после нанесения меток ослабляем винты крепления лимба значения метражки-диафрагм и и снимаем сам лимб — фокусировочное кольцо, с него начинаем.
Затем проделываем ту же процедуру с лимбом шкал глубины резкости.
Теперь у нас открыт доступ к стопорному винту геликоида.
Прокручиваем геликоид (ну и тугой же!) до совмещения винта с технологическим пазом и вывинчиваем винт.
Вот он перед нами, стопор.
Стопора нет. Можно разъединить геликоид.
А тут — внимание! Для того, чтобы при сборке не мучиться с попаданием в нужный виток многозаходной резьбы, тоже поставим метку. Но метку поставим при разъединении деталей.
Итак, развинчиваем геликоид. Вот — детали разделяются. В этот момент и намечаем положение деталей.
Один ориентир — отверстие под стопорный винт, а другой — метка, нанесённая напротив отверстия при разъединении деталей. Вот так, как указано стрелками.Геликоид разобран. Отправляем детали в ванну с бензином. Да… вот это таки да, поплыла «пыль времён»! Что ж, зубная щётка нам в помощь! Тихонько напевая «умываются мышата, и котята, и утята…» отчищаем щёткой и зубочисткой заходы резьбы, технологические проточки, а с ними всё прочее, протираем бумажными салфетками и раскладываем на просушку.
Сборку начинаем с чистого листа — в буквальном смысле этого слова. Кладём на рабочий стол чистый лист бумаги. Тот на котором разбирался объектив… да вы его видели! — отправляется в урну, зело грязный.
Наносим свежую смазку на резьбу. Я пользуюсь ОКБ-122-7. Это полусинтетическая смазка. Нравится она мне. Обеспечивает плавный ход, обладает хорошей температурной стабильностью и длительное время сохраняет свои свойства. Смазки нужно немного. Иначе как бы там ни было, она может вытечь и попасть на линзы.
Этого допускать нельзя. Да, конечно! Есть любители натолкать туда смазки так, чтобы выбрать этим люфты выработки. Но это, как сами понимаете, чистой воды хулиганство. Люфт через пару дней снова появится, а смазка растечётся по всем «городам и весям».
REM: Знаете, что сейчас использую в качестве насадки для макросъёмки камерой телефона? А, догадались, конечно. Линзоблок от Индустара-50! И недурно выходит.
Лимбы отчищены и готовы к установке. Но пока не их время. Соберём геликоид.
А раз так, то как нельзя кстати будет вспомнить о нанесённой нами метке!
Итак, располагаем отверстие под стопорный винт напротив риски, совмещаем детали, навинчиваем кольцо геликоида на резьбу корпуса.
Супер! Проворачиваем несколько раз детали, чтобы равномерно распределить смазку.
Завинчиваем на место стопорный винт.
Снова говорим себе «Большое спасибо!» за то, что не поленились прочертить риски на сопрягаемых деталях, и устанавливаем кольцо лимба шкалы глубины резкости на его законное место.
Фиксируем кольцо винтами. ОК!
При демонтаже кольца фокусировки со шкалами диафрагмы и метражки мы тоже прочертили метку. Но, как я говорил выше, она не столь необходима. Положение кольца легко выставляется по метке «бесконечность». Но на всякий случай проверяем совпадение.
ОК!
Ну вот, корпус готов!

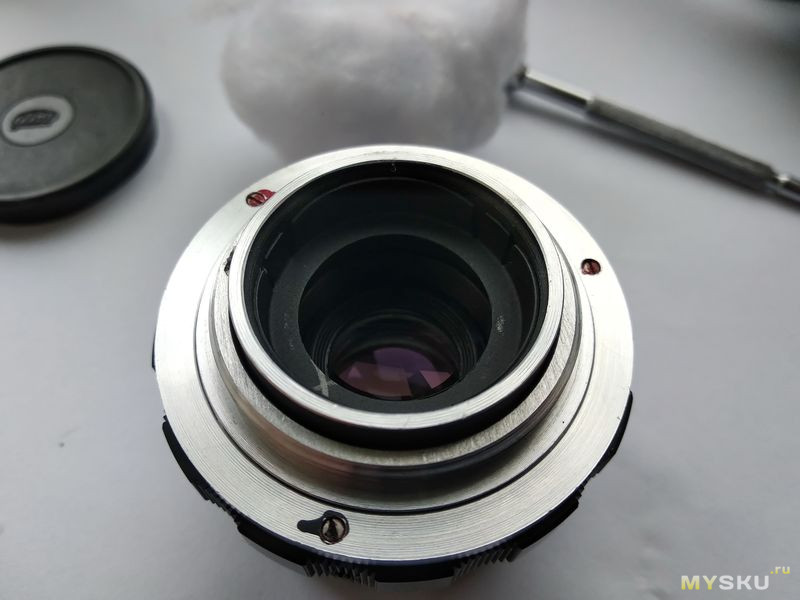

Со стороны фланца у нас чистота.
Спереди тоже всё в порядке, а ход отменный. Приятно будет фокусироваться.
А линзоблок? Да. Надо же и ему уделить внимание. Протрём корпус, почистим линзы.
Состояние оптики терпимое, но грязь на линзах изрядная. Почистим.
Но перед тем, как чистить, приготовим чистящее средство. Для начала просто промоем поверхности «чечевиц» смесью петролейного эфира с изопропиловым спиртом. Эта смесь прекрасно убирает жировые загрязнения. А далее, а далее произведём чистку углеродом!
Зажигаем свечу и вносим в пламя какой-нибудт металлический предмет.
Можно чайную ложку, можно вот такое лезвия ножа.
Копоть, собравшуюся на металле, переносим на ватную палочку.
И вот этой палочкой приводим линзы в идеальное состояние. Полюбуйтесь — и сзади…
… и спереди!
Линзоблок готов к установке в корпус объектива.
Открываем диафрагму, совмещаем значение диафрагмы 3,5 с меткой на лимбе…
… и фиксируем линзоблок кольцом с обратной стороны объектива, следя за тем, чтобы не ушла в сторону метка диафрагмы от отметки «3,5». Фиксируем положение кольца винтами. Новыми винтами с нормальными шлицами.
Всё!
И друг мой как раз вернулся с пивом.
А пока пиво открывается, сделаем пару тестов этим объективом. Откроем диафрагму, и…
Как-то так.
P.S.
А это — нативный, так сказать, экземпляр камеры с объективом Индустар-50.
Августовские полевые испытания. Объектив Индустар-61Л/З-МС 2,8/50 производства ЛЗОС.
Часть первая: aran7 — LiveJournalКогда я покупал «Телезенитар 2,8/135», то обнаружил, что у продающего его человека также выставлен на продажу «Индустар-61». Недолго думая, я купил и его тоже, ведь этот прибор — если не легенда среди объективов, то совершенно точно один из наиболее массовых советских объективов с фокусным расстоянием 50 мм. Я давно хотел его обрести, но упустил свой шанс, когда в начале 2010-х его можно ещё было купить в интернет-магазине завода-изготовителя, а позже он по разным причинам ускользал от меня.

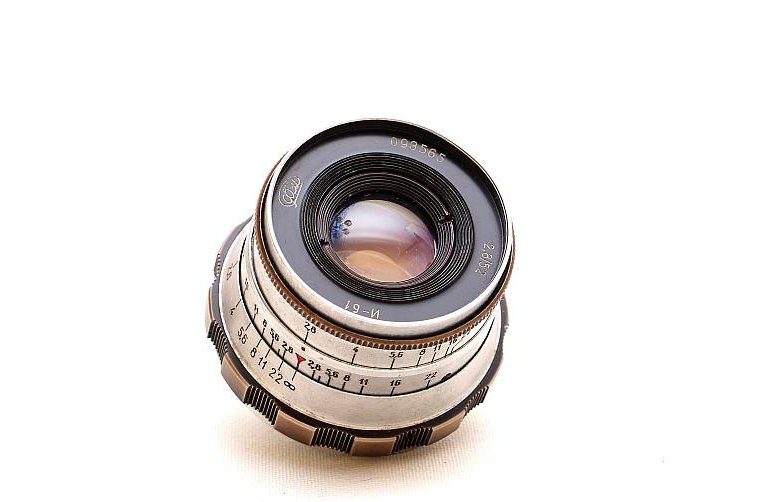

Так или иначе, теперь «Индустар-61» у меня появился, и ничто не мешало мне рассмотреть его подробнее.
Объектив достался мне безо всякой комплектации — просто устройство, как таковое. Известно, что заводом-изготовителем он комплектовался простой передней пластиковой крышкой, а также прозрачной пластиковой баночкой для хранения, крышка от которой одновременно была задней крышкой для объектива. Хотя у меня ничего этого нет, с моим «Миром-1В» прилагалась точно такая же баночка, только с логотипом другого завода, и она показана на следующем кадре.
Сам же объектив оказался весьма потрёпанным внешне. Видно, что его эксплуатировали долгие годы весьма усердно. Линзы, однако же, как и состояние механических частей, оказались в полном порядке. «Индустар-61Л/З» имеет очень строгий, немного даже хищный, агрессивный дизайн, с резкими гранями и зубцами на кольце диафрагмы и особенно на широченном кольце фокусировки, но хищность и агрессивность его — не животные, а какие-то технологическо-промышленные; таким бывает какое-нибуть высокотехнологичное оборудование, каким его представляют в фантастических фильмах, описывающих антиутопии. Облик «Индустара-61Л/З» похож на таковой у объектива «Юпитер-37А»: та же насечка на управляющих кольцах, те же предельно стильные шрифты из начала 80-х и общая лаконичность образа, но всё же «Индустар» чуть менее строго выдерживает заданный образ — в основном, благодаря меньшим габаритам, не позволяющим так развить тему. Для своего размера объектив кажется неожиданно тяжёлым, а ощущается очень прочным и цельнометаллическим.
«Индустар-61Л/З» похож на какую-то высокотехнологичную деталь от инопланетного космического корабля, каким его представляли в 80-е, причём деталь эта откуда-то из оружейного отсека.
Передний торец продолжает удивлять — в первую очередь тем, что он похож на глубокий колодец. Боковые стенки корпуса, покрытые концентрическими круговыми насечками, конусообразно опускаются внутрь, почти до самой задней стенки объектива, где располагается довольно маленькая передняя линза. Всё это ещё больше придаёт объективу сходства с деталью боевого лазера. Передняя линза по ощущениям всё же чуть больше, чем у старшего брата этого устройства — объектива «Индустар-50».
Интересно, что авторы этого объектива не стали делать из него «блинчик», подобно «Индустару-50», хотя габариты линзовой части вполне могли бы подобное позволить. Вместо этого его сделали близким по габаритам к объективу «Гелиос 44-2».
Вокруг линзы нанесена маркировка: «Индустар-61Л/З-МС 2,8/50», серийный номер и логотип завода-изготовителя — Лыткаринского завода оптического стекла.
«Индустар» — марка советских объективов. Это одна из самых старых марок, первые модели выходили ещё в 20-е годы. С тех пор вышло множество объективов этого имени для всех типов камер, выпускавшихся в Советском Союзе. Их объединяет оптическая схема, на которой базируются все приборы этой марки.
«61» — номер модели. 61-й Индустар — вершина среди «Индустаров» для зеркальных фотоаппаратов с плёнкой шириной 35 мм. Кстати, именно среди зеркальных фотоаппаратов нет ни одного, для которого «Индустар-61» был бы «китовым», штатным объективом, он продавался только отдельно, и несмотря на это был выпущен огромным тиражом и пользовался популярностью. А значит, чего-то он стоит.
«Л/З» — модификация объектива.
Что обозначает буква «Л» — не совсем ясно. По одной версии, «Л» обозначает «Лантан» — химический элемент, входящий в состав некоторых линз объектива для улучшения их оптических свойств. Однако часть модификаций «Индустара-61» не маркировались буквой «Л», хотя лантан имеется в составе линз их всех.
По другой версии, «Л» — это первая буква названия завода «ЛЗОС», где этот объектив выпускался. Ей противоречит тот факт, что одна из модификаций, выпускавшаяся на другом заводе, тоже содержала букву «Л» на маркировке, и, кроме того, ЛЗОС не маркировал другие свои объективы буквой «Л». В любом случае, кроме «Индустара-61» маркировка «Л» больше нигде не всречается.
С буквой «З» же всё гораздо проще: она обозначает «Зеркальный» — не в смысле с зеркалом в составе, а в смысле предназначенности для зеркальных фотоаппаратов. Из всего многообразия вариантов «Индустара-61» для зеркальных фотоаппаратов пригодны только версии с маркировками «З», «Л/З», «М», «А». Все остальные предназначены либо для дальномерных фотоаппаратов, либо для фотоаппаратов с редкими и нестандартными байонетами.
«МС» — «Multicoating» — многослойное покрытие линз для подавления бликов и прочего улучшения изображения. Выпускалась также версия объектива с однослойным просветлением.
«2,8/50» — светосила и фокусное расстояние объектива.
Светосила не блещет рекордами, но и не является совсем уж тёмной — впрочем, она выше, чем у предшественника расматриваемого прибора — «Индустара-50 3,5/50». Будучи рассчитанным на использование с фотоаппаратами для 35-мм плёнкой, этот объектив обладает «нормальным» для них фокусным расстоянием, равным 50 мм (точное значение, приводимое в справочниках, составляет 52 мм), то есть не широкоугольный и не длиннофокусный. На фотоаппаратах с кроп-фактором 1,5 эквивалентное фокусное расстояние составит 75 мм (78 мм), что соответствует короткому, портретного диапазона, длиннофокусному объективу.
Серийный номер начинается на «86», что скорее всего обозначает, что объектив изготовлен в 1986 году. Неудивительно, что он так подистрепался за это время. С некоторых точек зрения, следы эксплуатации — это даже хорошо: предыдущие обладатели были им довольны и часто использовали, значит экземпляр удачный, да и смазка от долгого лежания без дела не загустела. Данный объектив выпускался с 1970-х по начало 2010-х.
Логотип принадлежит ЛЗОС — Лыткаринскому заводу оптического стекла. Это предприятие не было первым, где выпускались «Индустары-61» — также эти объективы производились Красногорским заводом и заводом ФЭД (в других модификациях), но оно стало последним, где он производился. Где-то в 2000-е годы завод выпускал множество различных объективов — включая уникальные зеркально-линзовые, такие как «МС ЗМ-5СА 8/500» и «МС МТО-11СА 10/1000». Затем производство было прекращено. Ещё несколько лет можно было купить в интернет-магазине завода накопленные на складах объективы, но и они постепенно сошли на нет. Увы.
В глубине объектива, между линзами, виднеются лепестки диафрагмы. Их всего 6 и они обладают странной формой — чем-то напоминающей таковую у диафрагмы «Гелиоса 40-2»: если на слегка прикрытой диафрагме лепестки ещё образуют нечто, что с натяжкой можно назвать шестиугольником, то на зажатой посильнее образуется явная шестиугольная звёздочка. Это должно повлиять на вид заднего плана при съёмке на прикрытых диафрагмах.
Вокруг передней линзы располагается резьба для светофильтров диаметром 49 мм — это достаточно стандартное значение для многих объективов старых времён. Резьба не вращается при фокусировке, что позволяет с удобством использовать поляризационные и градиентные фильтры.
Рассмотрим органы управления объектива. Возле переднего края корпуса располагается узкое кольцо диафрагм. На этом объективе применен такой же механизм, как на «Юпитере-37А»: для смены положения диафрагмы нужно, закрыв диафрагму поворотом против часовой стрелки, надавить на кольцо и, не отпуская, довернуть до нового желаемого значения и отпустить. После этого кольцо будет поворачиваться от выбранного значения до полностью открытого — это позволяет проводить фокусировку на открытой диафрагме, если пользователю так удобнее, а перед съёмкой наощупь повернуть кольцо диафрагмы до выбранного значения. Механизм работает уверенно, хотя и чуть менее чётко, чем у упомятнутого «Юпитера». Диафрагму можно закрыть до значения f/16.
Доступны только подписанные на кольце значения, но ничто не мешает закрыть диафрагму после выбора значения не до выбранного, а до любого промежуточного.
Большую часть боковой стороны корпуса занимает кольцо фокусировки. Благодаря широкой полосе насечки его невозможно не нащупать вслепую. Кольцо вращается равномерно и плавно, с небольшим, но ощущаемым усилием. Кольцо поворачивается от минимального до максимального значения почти на полный оборот. Конечно, никакой автоматической фокусировки не предусмотрено — у советских объективов её никогда не было.
При фокусировке объектив очень заметно удлинняется, почти вдвое.
На нижнюю часть кольца нанесена шкала дальностей фокусировки. Самое маленькое значение, имеющееся на шкале, соответствует 30 см. Это очень маленькое значение для 50-мм объективов, пожалуй, самое маленькое из всех, что я видел. Кроме того, видно, что немалая часть шкалы отведена диапазону маленьких дальностей, то есть объектив оптимизирован именно для съёмки крупных планов, почти макро.
Очень многообещающе!
Ниже кольца фокусировки имеется небольшая часть корпуса, свободная от управляющих колец. За неё удобно устанавливать объектив на фотоаппарат. На этой части корпуса нанесены шкала глубин резкости и знак качества.
На «хвостовой» части объектива, у моего экземпляра изрядно поцарапанной (напильником они его что-ли пилили?), имеется присоединительная резьба диаметром 42 мм. При фокусировке на большие дальности и на «бесконечность» из хвостовой части объектива по направлению внутрь фотоаппарата выдвигается часть оправы, что может быть проблемой для некоторых моделей фотоаппаратов. На своих камерах я проблем не обнаружил. Никаких механических или электрических соединений с камерой не предусмотрено, что облегчает использование переходников.
Для установки на современные цифровые фотоаппараты потребуется использовать переходник. Мне потребовался переходник «М42-Pentax K» утапливающейся в байонете конструкции.
С этим переходником на фотоаппаратах Pentax соблюдается рабочий отрезок объектива, что позволяет использовать весь предусмотренный диапазон дальностей фокусировки.
При этом такой переходник фиксируется в байонете с помощью пружинящей пластинки, поэтому при снятии объектива приходится сначала откручивать объектив от переходника, а затем вынимать переходник из фотоаппарата при помощи специального инструмента или ловких пальцев.
Теперь можно проводить испытания на местности, к чему и приступим.
Продолжение следует.
Список использованной литературы
1. Объектив Индустар-61 / Мемориальный сайт ZENITcamera;
2. Серийные номера / там же;
3. «Индустар-61», 2,8/55, 2,8/50 / Г. Абрамов, «Этапы развития отечественного фотоаппаратостроения»;
Этот обзор хранится на моём сайте.
Никон | Промышленные линзы | Промышленный объектив
Шкала увеличения
Размер изображения
Ф-номер
-1x — -3x
64 ммΦ
F4
86,4 ммΦ
Особенности
- Для камер с большим линейным сенсором высокого разрешения.
- Рекомендуемые камеры с линейным датчиком 5,2 мкм x 12K / 7 мкм x 8K
- Высокая производительность гарантирована во всем диапазоне увеличения.
- Запираемый винт с отверстием для удобства использования.
- Вращающийся механизм крепления позволяет выровнять объектив в направлении наилучшего разрешения.
- Модель с фиксированным увеличением: выбор из 5 типов увеличения (1x⋅1,4x⋅2x⋅2,5x⋅3x)
- Модель с фиксированным увеличением: 3 типа (увеличение 2x⋅2,5x⋅3x)
- безопасный размер изображения 86,4 ммΦ.
Применения
- Контроль линейными цензорными камерами высокого разрешения
- Проверка плоских панелей
- Проверка печатных плат
- Проверка пластин
- Проверка печатных материалов
Технические характеристики
Rayfact VF 1x / 1,4x
| Модель | Л-ОФМ10062МН | Л-ОФМ14073МН |
|---|---|---|
| Фокусное расстояние | 91,7 мм | |
| F-номер (∞) | Ф4 | |
| нет данных | 0,062 | 0,073 |
| Шкала увеличения | -1x | -1,4х |
| Эталонная длина волны | 546,07 нм (линия e) | |
| Диапазон длин волн | 400–700 нм | |
| Размер изображения | 64 ммΦ | |
| Размер объекта | 64 ммΦ | 45,7 ммΦ |
| Искажение *1 | +0,0% | -0,0% |
| Относительная освещенность *1 | 77,9% | 87,4% |
| Шкала диафрагмы | 4 5,6 8 | |
| Расстояние от объекта до изображения | 360,1 мм | 370,5 мм |
| Рабочее расстояние | 147,2 мм | 121,3 мм |
| Монтажный размер | М45 (Р=0,75) | |
| Расстояние от фланца до изображения | 153,6 мм | 190 мм |
| Размер крепления | M40,5 (P=0,5) | |
| Диаметр/длина *2 | 51 ммΦ x 59,2 мм | |
| Вес | Около 240 г | |
- *1Максимальная высота изображения (Y’=32 мм) при F4.
- *2Размеры не включают выступающие винты или другие выпуклые части.
Rayfact VF 2x / 2,5x
| Модель | Л-ОФМ20083МН | Л-ОФМ25089МН |
|---|---|---|
| Фокусное расстояние | 91,6 мм | |
| F-номер (∞) | Ф4 | |
| нет данных | 0,083 | 0,089 |
| Шкала увеличения | -2x | -2,5х |
| Эталонная длина волны | 546,07 нм (линия e) | |
| Диапазон длин волн | 400–700 нм | |
| Размер изображения | 86,4 ммΦ | |
| Размер объекта | 43,2 ммΦ | 34,6 ммΦ |
| Искажение *1 | -0,1% | |
| Относительная освещенность *1 | 84,9% | 90,1% |
| Шкала диафрагмы | 4 5,6 8 | |
| Расстояние от объекта до изображения | 405,6 мм | 442,2 мм |
| Рабочее расстояние | 101,9 мм | 92,9 мм |
| Монтажный размер | М45 (Р=0,75) | |
| Расстояние от фланца до изображения | 244,5 мм | 290,1 мм |
| Размер крепления | M40,5 (P=0,5) | |
| Диаметр/длина *2 | 51 ммΦ x 59,2 мм | |
| Вес | Около 240 г | |
- *1Максимальная высота изображения (Y’=32 мм) при F4.
- *2Размеры не включают выступающие винты или другие выпуклые части.
Rayfact VF 3x
| Модель | Л-ОФМ30093МН |
|---|---|
| Фокусное расстояние | 91,5 мм |
| F-номер (∞) | Ф4 |
| нет данных | 0,094 |
| Шкала увеличения | -3x |
| Эталонная длина волны | 546,07 нм (электронная линия) |
| Диапазон длин волн | 400–700 нм |
| Размер изображения | 86,4 ммΦ |
| Размер объекта | 28,8 ммΦ |
| Искажение *1 | -0,1% |
| Относительная освещенность *1 | 92,8% |
| Шкала диафрагмы | 4 5,6 8 |
| Расстояние от объекта до изображения | 481,7 мм |
| Рабочее расстояние | 86,9 мм |
| Монтажный размер | М45 (Р=0,75) |
| Расстояние от фланца до изображения | 335,6 мм |
| Размер крепления | М40,5 (Р=0,5) |
| Диаметр/длина *2 | 51 ммΦ x 59,2 мм |
| Вес | Около 240 г |
- *1Максимальная высота изображения (Y’=43,2 мм) при F4.
- *2Размеры не включают выступающие винты или другие выпуклые части.
- Технические характеристики, если не указаны какие-либо специальные инструкции, относятся к стандартному увеличению.
- Технические характеристики могут быть изменены без предварительного уведомления.
Нажмите здесь для получения подробной информации о каждом продукте.
Линзы и оптика для промышленной визуализации
- Линзы
- Настольные линзы
- Трубки и кольца
- Фильтры
Всегда подходящий объектив для вашей промышленной камеры — от экономичных объективов M12 до высокопроизводительных объективов с оптимальным разрешением и контрастностью.
Надежная обработка изображений начинается с неизменно высокого качества изображений: высокое разрешение с сохраненной контрастностью.
Наряду с выбором сенсора линзы формирования изображения представляют собой фундаментальный компонент любой системы машинного зрения.
Компания Imaging Source предлагает идеально подобранную оптику машинного зрения для каждой промышленной камеры из широкого ассортимента. Будь то объективы с байонетом C с высочайшим качеством изображения, макрообъективы с фиксированным фокусным расстоянием или даже недорогие объективы M12.
Позвольте нам помочь вам выбрать идеальное сочетание камеры и оптики для вашего приложения машинного зрения. Свяжитесь с нашими экспертами по машинному зрению в любое время!
Свяжитесь с нами
- Типы крепления объектива: M12x0,5, крепление CS, крепление C
- Фокусное расстояние: от 1,4 мм до 75 мм
- Размеры сенсора (удвоенная высота изображения): от 1/3 дюйма до 1,1 дюйма
- Увеличение (фиксированный фокус): от 0,3x до 8,5x
- Гарантия и долгосрочная доступность: 3 года гарантии и непрерывная поддержка
- Более 100 линз: Наш большой ассортимент линз марки TIS и продуктов от известных производителей оптики обеспечивает абсолютную гибкость выбора
Обзор объективов и принадлежностей для объективов от The Imaging Source
Объективы с креплением C/CS для промышленной визуализации
Высокоэффективные объективы с внутренней фокусировкой и переменной апертурой
Серия объективов TIS 5 Мп
Серия объективов TIS Compact
Серия объективов TIS 1″
Промышленные камеры Imaging Source поставляются с широким диапазоном креплений C или CS, и мы предлагаем подходящих объективов — от высококачественных объективов с байонетом C до недорогих объективов с байонетом CS
Экономичные решения для машинного зрения могут быть реализованы с камерами, использующими небольшой сенсор и объективы с байонетом CS Эти доступные по цене объективы имеют более короткий рабочий отрезок объектива , что позволяет занимать меньшую площадь.
В то же время диафрагму объектива с креплением CS можно регулировать, что повышает общую гибкость системы.0005
Для систем машинного зрения, требующих высокой четкости изображения, мы рекомендуем объективы с байонетом C. Эти объективы для промышленных камер обычно состоят из большего количества оптических элементов, что обеспечивает оптимальное разрешение новых, более крупных датчиков с улучшенной коррекцией обычных аберраций объектива.
- ТИС 5 МП
- ТИС Компакт
- ТИС 1″
- TIS Макро 1,1″
- Высококачественный
Объективы Mini Board M12 (S-mount)
Прочные объективы с фиксированным фокусным расстоянием и внешней регулировкой фокуса
Компактные и легкие объективы M12 обычно используются вместе с бортовыми камерами. Фиксированная апертура объективов M12 делает их более устойчивыми к механическим воздействиям, таким как вибрации или удары.
Из-за меньшего размера оптических компонентов и более простой системы фокусировки объективы M12 также дешевле, чем объективы с байонетом C/CS.
При использовании с камерами с креплением CS объективы M12 также могут обеспечивать сверхширокоугольное поле зрения.
Комбинация платы, камеры и объектива M12 представляет собой одно из самых легких и компактных промышленных решений для обработки изображений.
- Мегапиксельное разрешение TIS
- ТИС 2/3″
- Низкое искажение TIS
- Стандарт ТИС
Серия объективов TIS с малым искажением
Серия объективов TIS Standard Board
Удлинительные трубки C-mount и проставочные кольца
Для приложений с короткими рабочими расстояниями / более высокими требованиями к тубусам и кольцам
: Удлинители s рабочие расстояния, большее увеличение
В дополнение к широкому ассортименту линз The Imaging Source мы также предлагаем удлинительные трубки и проставочные кольца, обеспечивающие максимальную гибкость системы. Удлинительные кольца и прокладки особенно полезны при отображении поля объекта, которое находится ближе к камере, чем позволяет минимальное расстояние фокусировки (MOD) объектива.
- Удлинительные трубки и кольца
Оптические фильтры для промышленной обработки изображений
Оптимальный контраст для воспроизводимости и стабильности обработки изображений
Основной задачей аппаратного обеспечения любой системы машинного зрения является создание высококонтрастных изображений, позволяющих извлекать соответствующие данные изображения и сокращать время обработки. Оптические фильтры для приложений машинного зрения значительно улучшают контрастность изображения. Полосовые фильтры, например, значительно улучшают контраст монохромных изображений, а поляризационные фильтры уменьшают блики и поверхностные отражения.
Мы будем рады помочь вам с выбором оптических фильтров, подходящих для вашего приложения машинного зрения.
- Оптические фильтры
Оптические фильтры: недорогое решение, способное
значительно улучшить производительность системы технического зрения
О компании The Imaging Source
Компания The Imaging Source, основанная в 1988 году, является одним из ведущих производителей промышленных камер, видеопреобразователей и встроенных компонентов машинного зрения для автоматизации производства, обеспечения качества, медицины, науки, безопасности и множества других областей.
Наш широкий ассортимент камер с USB 3.1 , USB 3.0 , USB 2.0 , GigE , Интерфейсы MIPI и другие инновационные продукты машинного зрения известны своим высоким качеством и способностью удовлетворять требованиям производительности требовательных приложений.
Связаться с нами
⋯
⋯
⋯
Промышленные линзы для машинного зрения ZEISS
Навигация: EXPO21XX > VISION 21XX > h40: Оптика, объективы и фильтры > Карл Цейсс
Carl Zeiss
- обзор
- бизнес-профиль
- контактные данные
- Веб-сайт
- отправить электронное письмо
Поделиться:
Видео
Загрузка плеера .
..
Ассортимент продукции
- Высокоэффективная оптика обеспечивает надежные результаты.
Получите достоверные результаты и совершенно новые идеи.Линзы ZEISS для технического применения являются ключевыми компонентами сложных производственных процессов (машинное зрение), а также в оптической метрологии, медицине, контроле дорожного движения, обеспечении качества, спорте и многих других областях. Здесь они доказывают свою выдающуюся производительность изображения и надежность. Благодаря точной ручной регулировке винтового фокусировочного крепления наши партнеры получат гораздо лучшие результаты, чем с сопоставимыми объективами.
ZEISS Ventum 2,8/21
Легкие промышленные линки с E-Mount для использования с дронами.
- ZEISS Ventum® 2.8/21 предлагает выдающееся оптическое качество в компактном и прочном алюминиевом корпусе. Чрезвычайно светосильный объектив с фиксированным фокусным расстоянием для крепления Sony E-Mount был в первую очередь разработан для использования с дронами. Объективы, используемые для этой цели, должны быть как можно меньше и легче, но при этом обеспечивать выдающееся качество изображения. Благодаря компактной конструкции и использованию установки с фиксированным фокусом вес ZEISS Ventum® 2.8/21 уменьшился на 50 % по сравнению с Interlock Compact 2.8/21. Это снижение веса позволяет дронам летать дольше, что приводит к большей эффективности.
Объектив оснащен байонетом E-Mount и совместим с датчиками большой площади и линейного сканирования с кругом изображения до 43 мм и размером пикселя от 2,8 мкм. Диафрагму объектива можно регулировать на 1/3 ступени диафрагмы от F2,8 до F22. Блокировка и крутящий момент кольца апертуры предназначены для предотвращения случайной регулировки из-за вибраций или движения дрона по воздуху.
Zeiss Ventum и дроны
- Дроны являются важными инструментами в современных приложениях наблюдения, и в будущем они будут становиться все более распространенными. ZEISS Ventum 2.8/21 предлагает непревзойденное качество данных для таких приложений, как картография, создание трехмерных моделей, инспекции, исследования или мониторинг хода проекта с воздуха.
Объектив также обеспечивает надежные данные в стационарных приложениях, таких как крупномасштабный мониторинг событий, электростанций, открытых горных работ, свалок или строительных площадок.
ДАННЫЕ
Тип объектива Фокусное Длина Макс. Диафрагма Мин. Свободное рабочее расстояние Мин. расстояние до объекта Фильтр Резьба Крепление для камеры Вентум 2,8/21 21 мм 2,8 — Крепится к 15 м М52 х 0,75 Электронное крепление
Стресс-тест
Объективы ZEISS должны безупречно работать в экстремальных условиях, выдерживая все: от палящего зноя и сильного холода до песчаных бурь и сильных вибраций. В видеоролике показано, как исследователи ZEISS систематически подвергают линзы экстремальным нагрузкам, чтобы получить результаты, которые помогут в разработке и конструировании линз в будущем. В видео показано, как линза с крепежными винтами была проверена на соответствие следующим нормам: - DIN ISO 9022
- ДИН ЕН 60068-1: 1988-06
- DIN EN 60068-2 Часть 64: 2009-04
- MIL-Std 810G
Прочный и легкий корпус
- Высококачественный алюминиевый корпус очень прочный и защищен от пыли и атмосферных воздействий (IP64). Он предназначен для предотвращения попадания даже сверхмелкой пыли и устойчив к дождю или брызгам воды со всех сторон. В результате ZEISS Ventum 2.8/21 идеально подходит для использования вне помещений в экстремальных условиях окружающей среды. Дождь, мелкий песок, экстремальные температуры и высокая влажность не являются проблемой для широкоугольного объектива. Кроме того, устранение электронной связи между камерой и объективом снижает вес и энергию, позволяя операторам выполнять еще более длительные инспекционные полеты.
Фиксированный фокус, близкий к гиперфокальному расстоянию, дает большую глубину резкости. Это позволяет пилоту управлять дроном на разной высоте, не беспокоясь о перенастройке фокуса. Кроме того, устранение переменных уровней фокусировки упрощает последующую обработку данных. Регулировка диафрагмы позволяет точно настроить глубину резкости, чтобы детально рассмотреть более близкие объекты. Тем не менее, фокус системы обработки изображений остается неизменным. В случае дронов это гарантирует, что стабилизатор последовательно уравновешивает дрон.
ZEISS Dimension Lenses
High precision for greater efficiency.
- Новое семейство ZEISS Dimension® отвечает самым высоким требованиям для промышленного применения. Объективы, разработанные для использования с креплением C, предназначены для датчиков изображения размером до 4/3 дюйма и обеспечивают исключительное качество изображения в компактном, легком и прочном алюминиевом корпусе. Семейство ZEISS Dimension® состоит из шести объективов с фокусным расстоянием от 8 до 50 миллиметров. Почти все объективы ZEISS Dimension имеют одинаковый внешний диаметр для надежного планирования при их монтаже на производственных объектах.
Точность и простота в эксплуатации являются ключевыми факторами, которые выделяют семейство ZEISS Dimension. С помощью инновационного механизма регулировки* легко компенсировать допуски на креплении камеры. В дополнение к стабильному винтовому соединению C-mount стопорные винты на кольцах фокусировки и диафрагмы гарантируют высокую степень стабильности и гарантируют, что настройки останутся в правильном положении.
ДАННЫЕ
Объектив Тип Фокусное Длина Макс. Диафрагма Мин. Свободное рабочее расстояние Мин. Рабочее расстояние (датчик к объекту ) Фильтр Резьба Крепление для камеры* Размер 2,8/8 8 мм 2,8 102,1 мм 180,6 мм М72 х 0,75 C-крепление* Размер 2/12 12 мм 2.0 101,0 мм 180,4 мм М43 х 0,75 C-крепление* Размер 2/25 18 мм 2.0 91,1 мм 170,5 мм М43 х 0,75 C-крепление*
Стресс-тест
Объективы ZEISS должны безупречно работать в экстремальных условиях, выдерживая все — от палящего зноя и сильного холода до песчаных бурь и сильных вибраций. В видеоролике показано, как исследователи ZEISS систематически подвергают линзы экстремальным нагрузкам, чтобы получить результаты, которые помогут в разработке и конструировании линз в будущем. В видео показано, как линза с крепежными винтами была проверена на соответствие следующим нормам: - DIN ISO 9022
- ДИН ЕН 60068-1: 1988-06
- DIN EN 60068-2 Часть 64: 2009-04
- MIL-Std 810G
Покрытие ZEISS T* для получения высококонтрастных изображений без отражений
- Все объективы ZEISS Dimension имеют покрытие ZEISS T*. Тщательный подбор слоев, нанесенных на линзы, обеспечивает высокую и равномерную передачу света от видимого диапазона спектра до ближнего инфракрасного диапазона длин волн.
Для датчиков формата до 4/3”
Объективы ZEISS Dimension можно использовать со всеми распространенными форматами датчиков, которые предлагаются в сочетании с C-креплением. Диапазон совместимых форматов расширяется до датчиков 4/3”. Все объективы ZEISS Dimension позволяют в полной мере использовать разрешающую способность датчиков с размером пикселя до двух микрон. Они выделяются своей высокой светосилой с максимальной диафрагмой f/2 или f/2,8 на 8 мм. Это не только дает преимущества при слабом освещении — высокая светосила объективов делает возможным короткое время экспозиции, что приводит к более быстрому процессу.
Шкалы можно считывать из любого положения
- Монтажное положение объективов на промышленных камерах может сильно различаться. Это часто приводит к тому, что весы находятся в неудобном положении, которое трудно увидеть во время работы. Для обеспечения оптимальной читаемости в любое время можно скорректировать азимутальное выравнивание шкал. Для этого достаточно ослабить три винта, переместить шкалы в нужное положение и снова затянуть винты.
Стопорные винты для диафрагмы и фокуса
Для обеспечения максимального качества изображения чрезвычайно важно устранить помехи от внешних вибраций. Вот почему объективы ZEISS Dimension оснащены тремя стопорными винтами на диафрагме и кольце фокусировки. Они предотвращают непреднамеренное смещение настроек объектива в результате вибрации. Все объективы ZEISS Dimension прошли всесторонние испытания на надежность работы в условиях постоянных механических нагрузок и отвечают строгим требованиям DIN ISO 9.022.
Linse Zeiss Interlock
Профессиональные линды с оптимизированными винтами -блокировками.
- Все линзы Interlock® от ZEISS обеспечивают исключительное качество изображения с высокой контрастностью для технического и промышленного применения. Они оснащены улучшенным креплением для фокусировки и диафрагмы, а также цельнометаллическим корпусом для большей надежности. Объективы впечатляют высоким качеством изображения и точной ручной фокусировкой. Они доступны со стандартным креплением F и стандартным креплением M42x1 (фокусное расстояние фланца 45,5 мм) для еще большей стабильности.
В версии с байонетом F диафрагму можно регулировать непрерывно, используя функцию отключения щелчка, что позволяет точно устанавливать экспозицию. Семейство Interlock® охватывает датчики линейного сканирования до 43 мм (от 4k до 8k) или полнокадровые датчики 24 x 36 мм (до 42 мегапикселей).
Семейство ZEISS Interlock состоит из одиннадцати объективов с диапазоном фокусных расстояний от 15 мм до 135 мм. Благодаря дополнительным фокусным расстояниям и улучшенным фиксациям они дополняют объективы семейства ZEISS Classic.
ДАННЫЕ
Тип объектива Фокусное Длина Макс. Диафрагма Мин. Свободное рабочее расстояние Мин. Рабочее расстояние (датчик к объекту ) Фильтр Резьба Крепление для камеры* Блокировка 2,8/15 15 мм 2,8 90 мм 250 мм М95 х 1,00 F-крепление, M42 Блокировка 2,8/18 18 мм 2,8 200 мм 300 мм М82 х 0,75 F-крепление, M42 Блокировка 2,8/21 21 мм 2,8 90 мм 250 мм М82 х 0,75 F-крепление, M42
Стресс-тест
Объективы ZEISS должны безупречно работать в экстремальных условиях, выдерживая все: от палящего зноя и сильного холода до песчаных бурь и сильных вибраций. В видеоролике показано, как исследователи ZEISS систематически подвергают линзы экстремальным нагрузкам, чтобы получить результаты, которые помогут в разработке и конструировании линз в будущем. В видео показано, как линза с крепежными винтами была проверена на соответствие следующим нормам: - DIN EN 60068-1: 1988-06
- DIN EN 60068-2 Часть 64: 2009-04
- MIL-Std 810G
Корпус из высококачественного металла
- Заметное качество и высокая стабильность стоимости делают линзы ZEISS десятилетиями интенсивного использования. Высококачественное исполнение цельнометаллического крепления, металлического корпуса и кольца диафрагмы, а также прочного переднего байонета обеспечивают надежные результаты.
Прочные приспособления для фокусировки и диафрагмы
Линзы ZEISS Interlock оснащены специальными винтами для фиксации фокуса и диафрагмы, что позволяет получать стабильные и надежные результаты измерений даже в жестких промышленных условиях. Стопорные винты и стабильная конструкция делают линзу невосприимчивой к вибрациям, улучшают повторяемость измерений и позволяют избежать простоев машины.Антибликовое покрытие ZEISS T*
Оптические элементы объективов ZEISS имеют антибликовое покрытие T* на всех поверхностях и оптическую конструкцию, которая гарантирует превосходную яркость изображения в любое время, даже в неблагоприятных условиях освещения. Первые технологии нанесения покрытий были применены компанией ZEISS еще в 19 веке.30 с.
Высокое качество изображения
- Превосходные характеристики изображения объективов ZEISS Interlock четко ориентированы на требования современных и будущих высокопроизводительных цифровых камер. Благодаря низкому уровню рассеянного света, допускаемому конструкцией объектива, также возможны высококонтрастные изображения с увеличением высокого динамического диапазона датчиков (HDR). Минимизация комы, астигматизма и сферических аберраций обеспечивает постоянно высокое разрешение по всему полю изображения. Оптика спроектирована так, чтобы обеспечить полное использование характеристик, обеспечиваемых системами камер высокого разрешения.
ZEISS Interlock Compact Lenses
Compact lenses for large image circles
- The Interlock® Compact lens family впечатляет своим высоким и стабильным качеством изображения и точной ручной фокусировкой. Небольшой вес, компактность и прочный цельнометаллический корпус делают линзы пригодными для промышленного использования в суровых условиях. Семейство объективов имеет короткое крепление M42x1 (18 мм FFD) и превосходные крепежные винты, которые позволяют точно фиксировать диафрагму и фокус.
Они подходят для камер линейного сканирования с матрицей 43 мм (4k – 8k) и камер панорамного сканирования с полнокадровыми матрицами 36 x 24 мм (до 42 мегапикселей).
Выдающимся отличием объективов ZEISS Interlock Compact от традиционных типов F-Mount является байонет M42x1 с очень коротким фланцевым фокусным расстоянием (FFD), составляющим всего 18,0 мм.Семейство линз Interlock® Compact от ZEISS включает пять моделей с фокусным расстоянием от 21 мм до 85 мм и является ключевым компонентом в сложных производственных процессах (машинное зрение), а также в оптической метрологии, медицине, управлении дорожным движением, обеспечении качества, спорте. и многие другие приложения.
ДАННЫЕ
Тип объектива Фокусное Длина Макс. Диафрагма Мин. Свободное рабочее расстояние Мин. Рабочее расстояние (датчик к объекту ) Фильтр Резьба Крепление для камеры* Interlock Compact 2,8/21 21 мм 2,8 160 мм 250 мм М52 х 0,75 Крепление M42 / 18 мм ФРД* Interlock Compact 2,4/25 25 мм 2,4 160 мм 250 мм М52 х 0,75 Крепление M42 / 18 мм ФРД* Interlock Compact 2/35 35 мм 2. 0230 мм 300 мм М52 х 0,75 Крепление M42 / 18 мм ФРД*
Стресс-тест
Объективы ZEISS должны безупречно работать в экстремальных условиях, выдерживая все: от палящего зноя и сильного холода до песчаных бурь и сильных вибраций. В видеоролике показано, как исследователи ZEISS систематически подвергают линзы экстремальным нагрузкам, чтобы получить результаты, которые помогут в разработке и конструировании линз в будущем. В видео показано, как линза с крепежными винтами была проверена на соответствие следующим нормам:- ДИН ИСО 9022
- ДИН ЕН 60068-1: 1988-06
- DIN EN 60068-2 Часть 64: 2009-04
- MIL-Std 810G
Объективы ZEISS Otus
- .
- Объективы ZEISS Otus позволяют делать быстрые снимки при слабом освещении практически без аберраций. Объективы работают при f/1.4 без каких-либо компромиссов в производительности. При f/1.4 вы почти не увидите цветных полос даже при использовании пикселей размером 3,5 мкм. Эти объективы обеспечат вам качество сборки и чрезвычайно плавный угол поворота для максимального удобства использования. Все эти особенности делают объективы ZEISS Otus абсолютно уникальными и устанавливают новые стандарты.
Все объективы ZEISS Otus охватывают датчики линейного сканирования размером до 43 мм (12k) или полнокадровые датчики 24 x 36 мм (71 или более мегапикселей) и доступны со стандартным байонетом F. Семейство ZEISS Otus включает четыре объектива с диапазоном фокусных расстояний от 28 мм до 100 мм и является ключевым компонентом в сложных производственных процессах (машинное зрение), а также в оптической метрологии, медицине, управлении дорожным движением, обеспечении качества, спорте и многих других приложениях.
Здесь они доказывают свою выдающуюся производительность изображения и надежность. ДАННЫЕ
Тип объектива Фокусное Длина Макс. Диафрагма Мин. Свободное рабочее расстояние Мин. Рабочее расстояние (датчик к объекту ) Фильтр Резьба Крепление для камеры* Отус 1,4/28 28 мм 1,4 150 мм 300 мм М95 х 1,00 Крепление F*, Крепление EF* Отус 1,4/55 55 мм 1,4 330 мм 500 мм М77 х 0,75 Крепление F*, Крепление EF* Отус 1,4/85 85 мм 1.4 650 мм 800 мм М77 х 0,75 Крепление F*, Крепление EF*
Стресс-тест
Объективы ZEISS должны безупречно работать в экстремальных условиях, выдерживая все: от палящего зноя и сильного холода до песчаных бурь и сильных вибраций. В видеоролике показано, как исследователи ZEISS систематически подвергают линзы экстремальным нагрузкам, чтобы получить результаты, которые помогут в разработке и конструировании линз в будущем. В видео показано, как линза с крепежными винтами была проверена на соответствие следующим нормам: - ДИН ИСО 9022
- ДИН ЕН 60068-1: 1988-06
- DIN EN 60068-2 Часть 64: 2009-04
- MIL-Std 810G
Асферический дизайн
- Асферическая конструкция линзы обеспечивает стабильное качество изображения во всем диапазоне фокусировки, а также резкость по краям изображения. Более сложный профиль поверхности асферы может уменьшить или устранить сферическую аберрацию, а также уменьшить другие оптические аберрации по сравнению с простой линзой.
Антибликовое покрытие ZEISS T*
Оптические элементы объективов ZEISS имеют антибликовое покрытие T* на всех поверхностях и оптическую конструкцию, гарантирующую превосходную яркость изображения в любое время, даже в неблагоприятных условиях освещения. Первые методы нанесения покрытий были применены компанией ZEISS еще в 1930-х годах.
Оптика практически без искажений
- Впечатляющие перспективы и взгляд с необычных ракурсов — объективы ZEISS открывают новые композиционные возможности. Искажение нарушило бы композицию, потому что прямые линии, изображение которых не проходит через центр изображения, будут воспроизведены с изогнутой формой. Этот раздражающий эффект соответственно и в значительной степени компенсируется за счет сложной оптической схемы на всех фокусных расстояниях.
Максимальная контрастность изображения
Аберрации, вызванные резкой разницей между тенями и светлыми участками, особенно заметны на изображениях, снятых ночью. Благодаря выдающейся коррекции боковой хроматической аберрации освещенный фасад воспроизводится с абсолютным совершенством.
Объективы ZEISS Classic
Проверенная оптическая конструкция в прочном металлическом корпусе.
- Семейство объективов ZEISS Classis обеспечивает исключительное качество изображения с высокой контрастностью для технического и промышленного применения в дополнение к точной настройке фокуса и диафрагмы. Внешний дизайн характеризуется цельнометаллическим корпусом, а также кольцом фокусировки, позволяющим выполнять точную ручную фокусировку.
Объективы предназначены для датчиков линейного сканирования размером до 43 мм (от 4k до 8k) или полнокадровых датчиков 24 x 36 мм (до 42 мегапикселей). Они доступны с креплением F и M42x1 (фокусное расстояние фланца 45,5 мм) для большей стабильности. Семейство объективов состоит из пяти объективов от 25 мм до 85 мм. Эту линейку дополняют линзы семейства ZEISS Interlock.
Линзы ZEISS для технического применения являются ключевыми компонентами сложных производственных процессов (машинное зрение), а также в оптической метрологии, медицине, контроле дорожного движения, обеспечении качества, спорте и многих других областях.
Здесь они доказывают свою выдающуюся производительность изображения и надежность. Благодаря точной ручной настройке спирального фокусировочного крепления вы получите гораздо лучшие результаты, чем с сопоставимыми объективами.ДАННЫЕ
Тип линзы Фокусное Длина Макс. Диафрагма Мин. Свободное рабочее расстояние Мин. Рабочее расстояние (датчик к объекту ) Фильтр Резьба Крепление для камеры* Distagon T* 2,8/25 25 мм 2,8 60 мм 170 мм М58 х 0,75 F-крепление*, M42** Дистагон T* 2/28 28 мм 2.0 120 мм 240 мм М58 х 0,75 F-крепление*, M42** Дистагон T* 2/35 35 мм 2. 0180 мм 300 мм М58 х 0,75 F-крепление*, M42**
Стресс-тест
Объективы ZEISS должны безупречно работать в экстремальных условиях, выдерживая все: от палящего зноя и сильного холода до песчаных бурь и сильных вибраций. В видеоролике показано, как исследователи ZEISS систематически подвергают линзы экстремальным нагрузкам, чтобы получить результаты, которые помогут в разработке и конструировании линз в будущем. В видео показано, как линза с крепежными винтами была проверена на соответствие следующим нормам:- ДИН ИСО 9022
- ДИН ЕН 60068-1: 1988-06
- DIN EN 60068-2 Часть 64: 2009-04
- MIL-Std 810G
Высококачественный металлический корпус
- Заметное качество и высокая стабильность стоимости делают линзы ZEISS десятилетиями интенсивного использования. Высококачественное исполнение цельнометаллического крепления, металлического корпуса и кольца диафрагмы, а также прочного переднего байонета обеспечивают надежные результаты.
В видеоролике показано, как исследователи ZEISS систематически подвергают линзы экстремальным нагрузкам, чтобы получить результаты, которые помогут в разработке и конструировании линз в будущем. В видео показано, как линза с крепежными винтами была проверена на соответствие следующим нормам:
Кроме того, устранение электронной связи между камерой и объективом снижает вес и энергию, позволяя операторам выполнять еще более длительные инспекционные полеты.
В видеоролике показано, как исследователи ZEISS систематически подвергают линзы экстремальным нагрузкам, чтобы получить результаты, которые помогут в разработке и конструировании линз в будущем. В видео показано, как линза с крепежными винтами была проверена на соответствие следующим нормам:
Диапазон совместимых форматов расширяется до датчиков 4/3”. Все объективы ZEISS Dimension позволяют в полной мере использовать разрешающую способность датчиков с размером пикселя до двух микрон. Они выделяются своей высокой светосилой с максимальной диафрагмой f/2 или f/2,8 на 8 мм. Это не только дает преимущества при слабом освещении — высокая светосила объективов делает возможным короткое время экспозиции, что приводит к более быстрому процессу.
Вот почему объективы ZEISS Dimension оснащены тремя стопорными винтами на диафрагме и кольце фокусировки. Они предотвращают непреднамеренное смещение настроек объектива в результате вибрации. Все объективы ZEISS Dimension прошли всесторонние испытания на надежность работы в условиях постоянных механических нагрузок и отвечают строгим требованиям DIN ISO 9.022.
Они доступны со стандартным креплением F и стандартным креплением M42x1 (фокусное расстояние фланца 45,5 мм) для еще большей стабильности.
В видеоролике показано, как исследователи ZEISS систематически подвергают линзы экстремальным нагрузкам, чтобы получить результаты, которые помогут в разработке и конструировании линз в будущем. В видео показано, как линза с крепежными винтами была проверена на соответствие следующим нормам:
Стопорные винты и стабильная конструкция делают линзу невосприимчивой к вибрациям, улучшают повторяемость измерений и позволяют избежать простоев машины.
Оптика спроектирована так, чтобы обеспечить полное использование характеристик, обеспечиваемых системами камер высокого разрешения.
Выдающимся отличием объективов ZEISS Interlock Compact от традиционных типов F-Mount является байонет M42x1 с очень коротким фланцевым фокусным расстоянием (FFD), составляющим всего 18,0 мм.
0
Здесь они доказывают свою выдающуюся производительность изображения и надежность.
В видеоролике показано, как исследователи ZEISS систематически подвергают линзы экстремальным нагрузкам, чтобы получить результаты, которые помогут в разработке и конструировании линз в будущем. В видео показано, как линза с крепежными винтами была проверена на соответствие следующим нормам:
Первые методы нанесения покрытий были применены компанией ZEISS еще в 1930-х годах.
Здесь они доказывают свою выдающуюся производительность изображения и надежность. Благодаря точной ручной настройке спирального фокусировочного крепления вы получите гораздо лучшие результаты, чем с сопоставимыми объективами.
0
