ОТНОСИТЕЛЬНОЕ ОТВЕРСТИЕ (СВЕТОСИЛА) ОБЪЕКТИВА

Светосилой объектива называется его способность давать ту или иную яркость изображения для светочувствительного слоя. Чем выше светосила объектива, тем меньшая выдержка требуется при съемке. Светосила объектива зависит от двух величин: от размера отверстия и от фокусного расстояния. Объектив тем светосильное, чем больше его отверстие и чем короче его фокусное расстояние. Эта взаимосвязь выражается величиной относительного отверстия, которое представляет собой отношение диаметра полного действующего отверстия объектива к его главному фокусному расстоянию.

Например, диаметр отверстия объектива 5 см, а фокусное расстояние 20 см. Выполняем арифметический подсчет: 5:20 = 1/4. Это и есть числовое значение относительного отверстия, которое показывает, во сколько раз диаметр полного отверстия данного объектива меньше его фокусного расстояния, обозначаемого буквой F (а данном случае F 1:4). Чем больше второй член отношения, тем меньше само относительное отверстие, тем хуже с потребительской точки зрения объектив. Например, есть два объектива с относительными отверстиями 1/1,6 и 1/5,6. При съемке в конкретных условиях при недостаточном освещении первым объективом выдержка, например, будет 1/30 секунды, тогда как для второго объектива, соответственно, выдержка будет довольно большой — 1/2 секунды, так что возникнут технические трудности во время съемки.

На этом снимке диафрагма была полностью прикрыта, и ее значение составляло 22.

На этом снимке диафрагма была полностью открыта, и ее значение составляло 2.

Читайте также

Люк (отверстие)

Люк (отверстие) Люк (от голландского luik), отверстие в сооружении, агрегате, машине и тому подобное, обеспечивающее доступ внутрь них. В условиях нормальной эксплуатации Л. закрыт и открывается только для проведения необходимых работ.  Л. судовой — вырез или отверстие в

АБСОЛЮТНОЕ И ОТНОСИТЕЛЬНОЕ

АБСОЛЮТНОЕ И ОТНОСИТЕЛЬНОЕ (лат. absolutus — отделенное, отпущенное и лат. relativus — отнесенное в то или иное место) — противоположные по смыслу и сопряженные философские категории. А. — безусловное, независимое, безотносительное, самостоятельное, непреложное, само по себе сущее,

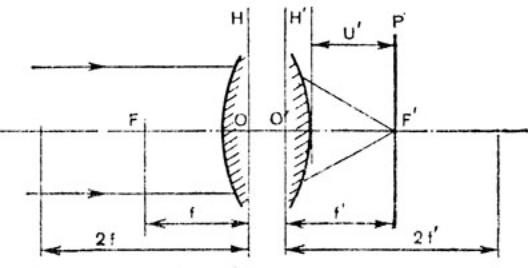

Фокусное расстояние объектива

Фокусное расстояние объектива Фокусное расстояние объектива – это расстояние между матрицей цифровой камеры и центром объектива. Фокусные расстояния цифровых и пленочных камер различаются, так как матрица цифровой камеры в несколько раз меньше стандартного кадра

apertura, ae f – отверстие (проем)

apertura, ae f – отверстие (проем) Примерное произношение: апертУра.Z: Происшествие в замке Иф: Узник был зАПЕРТ, Но проделал АПЕРТ. Крикнул «У-РА!» — Вот и АПЕРТУРА. У-ра – так (с ударением на «У») начинался гимн Швамбрании в книге Льва Кассиля «Кондуит и Швамбрания»: «У-ра,

ostium, i n – отверстие

ostium, i n – отверстие Примерное произношение: Остиум.Z: В палатке ОТВЕРСТИЕ – ОСТИУМ, Отбоя не будет от гОСТИУМ. Мошкара и комары Вьются около дыры. Решить с миграцией вопрос Поможет средство – Дихлофос! P.S. Пожалуйста, используйте дихлофос только против шестиногих

Относительное отверстие объективов — Справочник химика 21

    Величина DIF называется относительным отверстием объектива. При данной интенсивности некоторой определенной узкой области спектра (А АЛ) освещенность соответствующего участка фокальной поверхности приборов с одинаковой оптической схемой тем больше, чем больше их светосила Ld,.. [c.197]

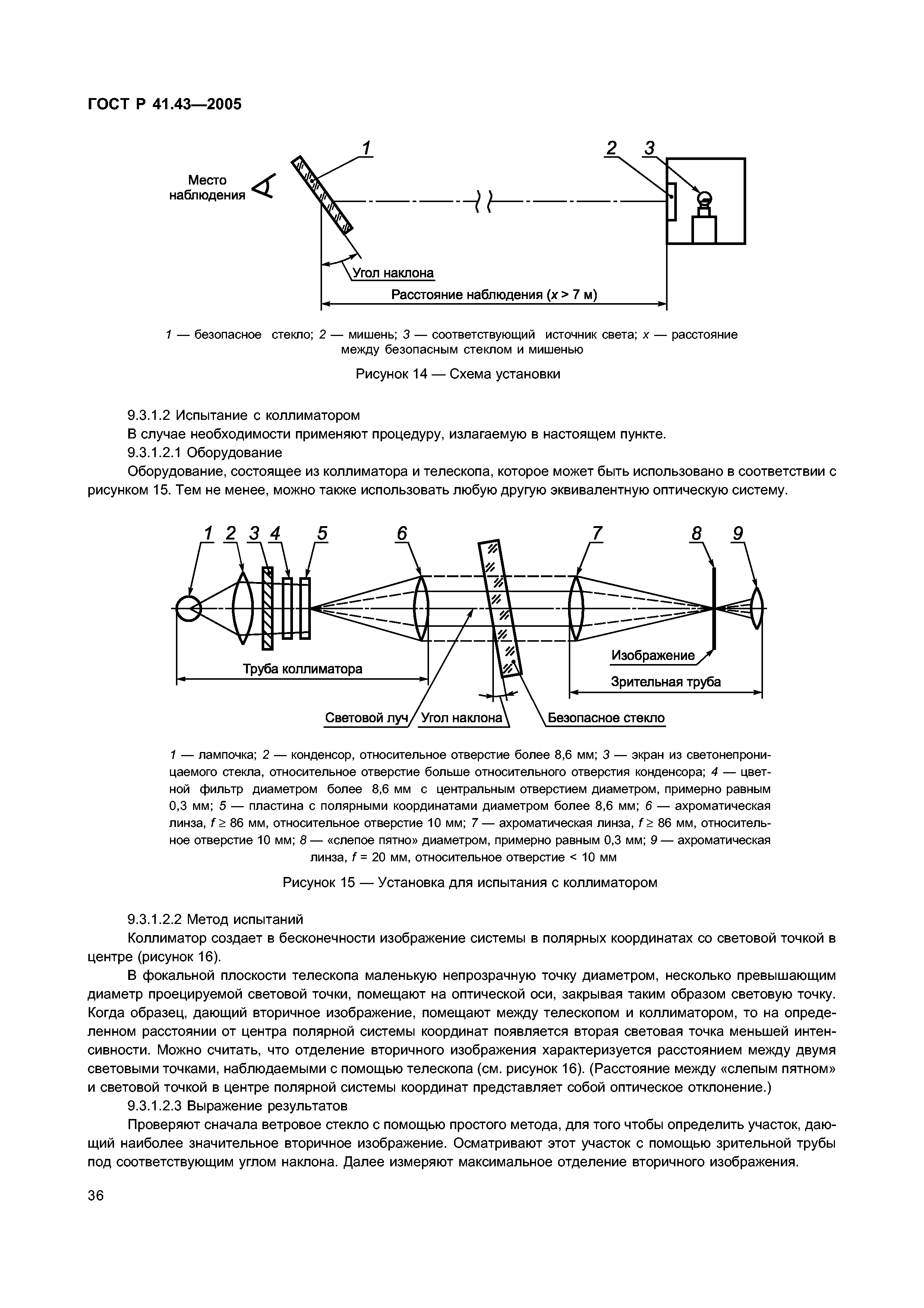

    Необходимо иметь в виду также, что отношение должно быть несколько меньше относительного отверстия объектива коллиматора, иначе нулевые максимумы попадут на край объектива коллиматора или выйдут за его границы. 

[c.69]


    Интересно, что при постоянной угловой высоте и спектральной ширине щелей светосила не зависит от относительных отверстий объективов. Поэтому не следует пользоваться короткофокусными светосильными объективами. Их расчет сложнее, аберрации больше, а выгоды в потоке при заданной площади диспергирующего элемента и его угловой дисперсии они не дают. [c.84]

    Опыт работы на стилоскопах показывает, что вполне достаточными являются относительные отверстия объективов порядка 1 10—1 7, и необходимое качество изображения может быть обеспечено двухлинзовыми склеенными объективами, которые, как правило, и используются в стилоскопах. Эти объективы обладают, однако, сферохроматической аберрацией, что вызывает некоторое ухудшение разрешающей способности в красной и фиолетовой частях спектра. Для устранения этого недостатка можно применять объективы из двух линз с небольшим промежутком между ними. 

[c.205]

    В приборах, в которых диафрагмируется камерный объектив, ухудшение различимости линий за счёт уменьшения разрешающей силы прибора может сказаться для краёв спектра уже при сравнительно небольшом диафрагмировании. Так, например, для спектрографа Ои-24, при диафрагмировании относительного отверстия от 1 15 до 1 18, разрешимость линий в коротковолновой части спектра заметно уменьшается. Обусловлено это тем, что при диафрагмировании камерного объектива происходит неравноценное ослабление пучков лучей, соответствующих различным длинам волн пучки лучей, соответствующие краям спектра, при диафрагмировании очень сильно усекаются. Таким образом, сравнительно небольшое изменение относительного отверстия объектива от 1 15 до 1 18 соответствует значительно более сильному уменьшению сечения коротковолновых пучков.

[c.106]

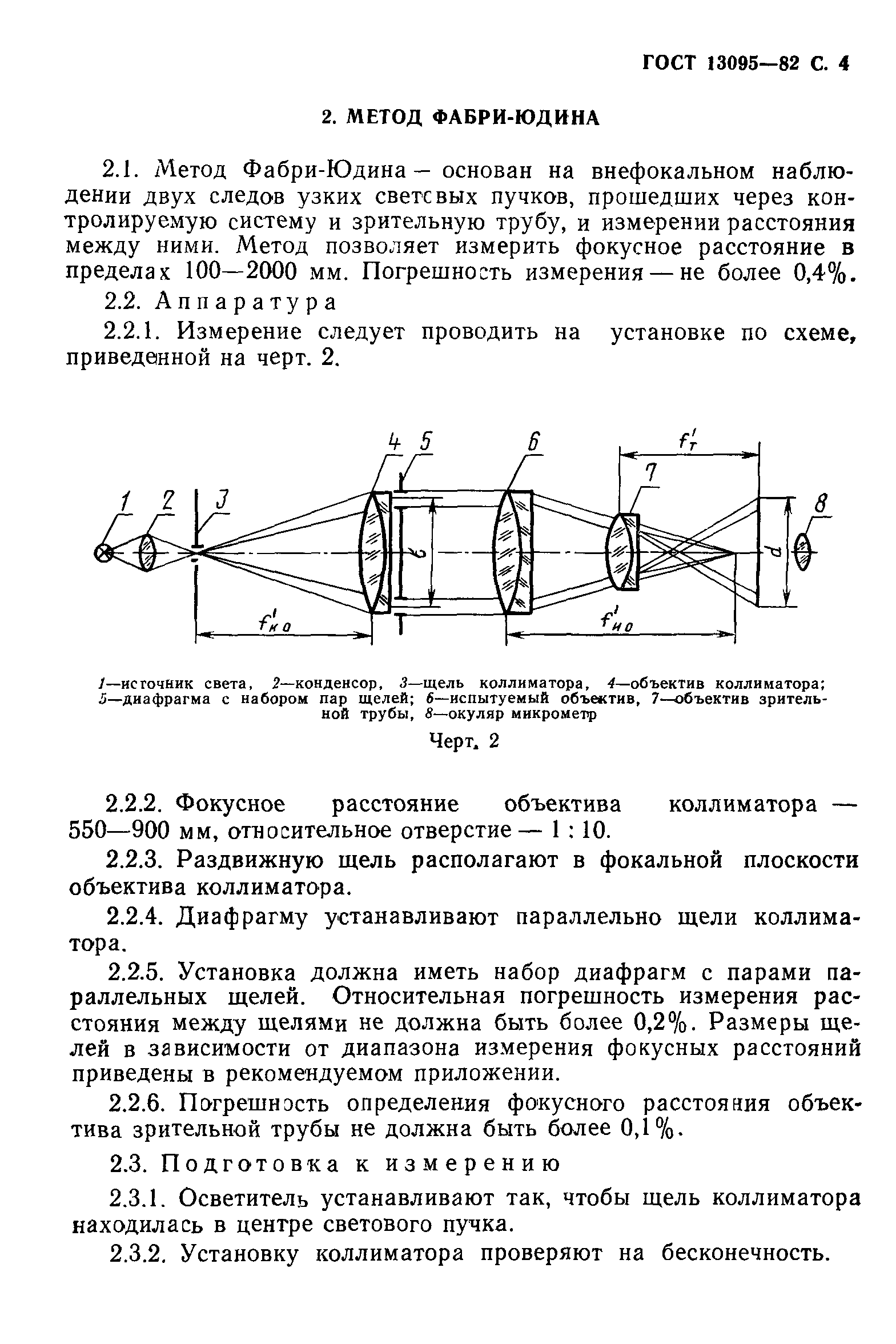

    Относительное отверстие объективов. Объектив с круглым входным зрачком диаметра О с фокусным расстоянием f характеризуют его относительным отверстием е = D//. Но энергетические характеристики прибора — освещенность изображения, пропускаемый лучистый поток — определяются площадью входного [c.12]

    Точные значения аберраций определяются расчетом хода лучей через оптическую систему, который в настоящее время выполняется с помощью электронных вычислительных машин 118]. С другой стороны, составляющие аберраций можно представить в виде разложений в ряды по степеням т, М, I и Ь. В спектрографах малой и средней светосилы с относительными отверстиями объективов до (1 6) — (1 5) при углах поля зрения объектива камеры до 12— 15° качество изображения определяется в основном аберрациями 3-го порядка. [c.72]


    Дальнейшее увеличение относительного отверстия объектива может быть достигнуто лишь ценой его усложнения. С увеличением числа линз возрастают потери света из-за поглощения. [c.95]

    При большом относительном отверстии объектива камеры ширина изображения часто задается аберрациями объектива. С уменьшением относительного отверстия объектива влияние аберрации оптики уменьшается, поэтому увеличение фокусного расстояния объектива камеры иногда может улучшить изображение линии и увеличить отношение сигнал/фон. Увеличение фокусного расстояния объектива камеры может быть выгодно только до тех пор, пока уширение за счет дифракции не превышает уширения аберрациями оптики. [c.117]

    В 1980 — 90-е года были разработаны и широко использовались тепловизионные приборы, использующие пироконы. Они обеспечивают телевизионный стандарт изображения 625 Сфок при частоте кадров 50 Гц. Применен способ обработки сигнала, исключающий мерцание. Синхронный двигатель приводит во вращение обтюратор, который перекрывает падающее тепловое излучение с частотой 25 Гц. Сигнал от предусилителя поступает в процессор кадров, в котором запоминаются и вычитаются чередующиеся поля (полукадры), в результате полезная составляющая сигнала удваивается, а неравномерности фона и шумы мишени, имеющие постоянную полярность, значительно уменьшаются.

Далее чередующиеся поля инвертируются и формируется сигнал изображения постоянной полярности. Сигналы с усилителей привязываются к стандартному уровню черного в выходном сигнале. После выведения сигналов синхронизации и гашения полный сигнал, содержащий восемь фадаций серого, может быть подан на любой монитор. Достигнуто температурное разрешение 0,3 °С при 50 линиях на диамефе мишени и относительном отверстии объектива 1 1. 
[c.538]

    Опишем вкратце пламенный спектрофотометр фирмы Юникем 8Р-900. Его монохроматор с кварцевой призмой построен по схеме Литтрова. Относительное отверстие объективов 1 4,5. Ширина щелей от О до 2,0 мм. Приемником служит фотоумножитель, работающий в диапазоне 2500—7500 А. На выходе прибора предусмотрена возможность прямого отсчета усиленного фототока по гальванометру, а также запись его на стандартном самописце. Прибор обеспечивает необходимую чувствительность и стабильность в сочетании с удобством и быстротой работы. В табл. 39.2 приводятся пороговые значения чувствительности прибора ЗР-900 при определении различных химических элементов пороговые концентрации С указаны в миллионных долях веса пробы (%о)- [c. 307]

    Вторая камера имеет фокусное расстояние 270 мм. При этом прибор имеет увеличение 0,89 относительное отверстие объектива камеры 1 5,5. Общая длина спектра 106 мм, и он не помещается на девятисантиметровой пластинке. В приборе ИСП-51 можно использовать камеру УФ-89 (УФ-84) с фокусным расстоянием 800 мм. При этом стандартный коллиматор заменяется коллиматором УФ-61 с объективом Р — 800 Кривая обратной линейной дисперсии прибора с камерой УФ-89 была показана на рис. 3.13. 

[c.114]

    Таким образом, теоретическая разрешающая способность, призменных приборов изменяется по длине спектра, например,, для однопризменного спектрографа от 5000 в длинноволновой части спектра до 60000 в коротковолновой. Н повышается при переходе к многопризменным спектральным приборам с сохранением относительного отверстия объективов. [c.59]

    Чем больше относительное отверстие объектива, тем труднее исправляются аберрации высших порядков как для изображения точки на оси (сферическая аберрация), так и для широких наклонных пучков вместе с тем возрастает и количество линз общая толщина всех линз объектива становится соизмеримой с его фокусным расстоянием. Светосильные пяти- и семилинзовые фотографические объективы типа Юпитер и Гелиос имеют относительные отверстия 1 2 и выше. Но далеко не всегда их можно непосредственно использовать как камерные объективы спектрографов. Прежде всего, область их ахроматизации обычно неширока, чаще всего Р—С (486,1—656,3 нм) или О —О (434,1—589,3 нм). Далее, они всегда рассчитываются при положении апертурной диафрагмы внутри объектива, и применение их в спектрографе, где апертурная диафрагма (оправа призмы или решетки) находится впереди объектива, неизбежно приводит к увеличению аберраций наклонных пучков и к значительному виньетированию этих пучков вследствие чего падает освещенность на участках спектрограммы удаленных от оси объектива, и его светосила не используется К тому же у некоторых мягко рисующих фотообъективов сфери ческая и хроматическая аберрация исправляются не очень тща тельно, что неприемлемо в спектральном приборе при высоких требованиях к разрешающей способности. [c.98]

    Таким образом, для увеличения светосилы спектрографа необходимо увел11Ч1 вать относительное отверстие объектива. Если [c.114]

    Вторая камера имеет фокусное расстояние 270 мм. При этом прибор имеет увеличение 0,89 относительное отверстие объектива камеры 1 5,5. Общая длина спектра 106 мм, и он не помещается на девятисантиметровой [c.113]

    Относительная светосила различных приборов может быть приблизительно определена величиной отношения диаметра объектива к его фокусному расстоянию. Таким образом, относительное отверстие объектива с фокусным расстоянием 160 см для О-пш-нии (натрия) и диаметром 8 см равно 1 20. Если пренебречь потерями света на отражение и поглощение (которые в сложных объективах могут быть, однако, значительными), интенсивность (яркость) изображения, даваемого объективом камеры, пропорциональна квадрату этого отношения. Кварцевые спектрографы средней величины с диаметром объектива около 5 см ж фокусным расстоянием для /)-линии 60 см имеют для этой длины волны величину относительного отверстия, равную примерно 1 12, тогда как у больших приборов Литтрова с объективом диаметра, скажем, [c. 31]



Относительное отверстие — Энциклопедия по машиностроению XXL

Зубчатые (шлицевые) валы и отверстия применяют в соединениях, передающих вращающий момент и допускающих осевое перемещение вала относительно отверстия.  [c.171]

Кран пробковый трехходовой (рис. 352) предназначен для изменения направления движения жидкостей и газов, которое осуществляется наличием в корпусе 5 и пробке 4 грех отверстий. Отверстия в пробке при ее вращении могут занимать относительно отверстий в корпусе различные положения, что обеспечивает изменение направления движения жидкости и газа.  [c.299]


Типичные экспериментальные результаты показаны на фиг. 10.8 и 10.9 в виде зависимости тока зонда от времени t (положения зонда относительно отверстия указаны на фиг. 10.8). По этой шкале времени рекомбинация происходит в ионизованном газе как с добавками твердых частиц, так и без них.[c.458]

Допуск соосности отверстия относительно отверстия 00,08 мм.  [c.90]

Благодаря симметрии самосветящейся щели S относительно отверстий Pi и Р2 из теоремы Цернике следует, что yi2(0) — вещественная величина, т.е. нужно, согласно формуле (6.63), потребовать, чтобы  [c.311]

Объективы непрерывно совершенствуются в смысле сочетания хороших качеств изображения со светосилой, т. е. возможно большей освещенностью изображения. Освещенность изображения равна световому потоку, деленному на площадь изображения, т. е. для удаленных объектов пропорциональна площади апертурной диафрагмы, деленной на квадрат фокусного расстояния объектива. Это отношение и называется светосилой объектива. Нередко светосилой называют отношение диаметра максимальной диафрагмы к фокусному расстоянию и считают освещенность пропорциональной квадрату светосилы. Правильнее называть это отношение относительным отверстием. Таким образом, светосила измеряется квадратом относительного отверстия.[c.324]

Весьма удачным решением задачи получения превосходных в оптическом отношении и сравнительно недорогих систем являются смешанные системы, где зеркальная оптика сочетается с линзовой, приводя к весьма полному устранению ряда вредных аберраций. Наиболее совершенной системой этого рода являются менисковые системы Д. Д. Максутова (рис. 14.19), где отражательное сферическое зеркало В сочетается с мениском М (см. 77), также ограниченным сферическими поверхностями. Применяя соответственно рассчитанный мениск так, чтобы его аберрации компенсировали аберрации зеркала, удается получить систему, главные аберрации которой во много раз меньше соответствующих аберраций линзовой системы того же относительного отверстия. Так, по данным Д. Д. Максутова, при относительном отверстии 1 5 у менисковой системы сферическая аберрация меньше в 11 раз, кома — в 11 раз, сферохроматическая аберрация — в 124 раза, вторичный спектр — в 640 раз и хроматизм увеличения — в 3,8 раза, чем у эквивалентного линзового объектива. Эти огромные преимущества в соединении с относительной простотой расчета и изготовления (сферические поверхности ) делают менисковые системы замечательным дости-  [c.335]

Параллельные пучки, выходящие из призмы, имеют для разных длин волн различное направление, составляя несколько градусов между собой в зависимости от материала призм и их числа. Однако даже при значительной дисперсии различие направлений не превышает нескольких градусов. Поэтому объектив камеры может иметь небольшое поле зрения зато в современных аппаратах нередко требуются объективы с большими относительными отверстиями ). Они должны быть исправлены на сферическую аберрацию и кому. Коррекция на хроматическую аберрацию не обязательна, ибо лучи разных длин волн дают изображение в разных точках пластинки. Поэтому резкость изображения для разных длин волн достигается соответствующим наклоном пластинки. Желательно, однако, рассчитать систему так, чтобы получить спектр, лежащий в одной плоскости. В противном случае фотопластинку приходится соот-  [c. 338]


Существуют спектрографы, объектив которых имеет относительное отверстие 1 0,7 при диаметре около 15 см.  [c.338]

Во сколько раз возрастет освещенность, если свет от Солнца концентрируется линзой с относительным отверстием d//= /г,  [c.890]

Какова амплитуда напряженности магнитного поля световой волны в месте изображения Солнца при помощи объектива от аппарата ФЭД (с относительным отверстием О Р = 1 2) (Угловой диаметр Солнца я Рзд поглощением в атмосфере можно пренебречь.)  [c.896]

Приемные отверстия 2 и 5 соединены гидролинией с цилиндром 4, который является гидравлическим двигателем исполнительного органа. Если конец струйной трубки расположен посредине между приемными соплами 2 и 5, то давления в них, а следовательно и в цилиндре по обе стороны поршня, будут одинаковыми и шток поршня будет неподвижным. При смещении трубки из симметричного положения относительно отверстий  [c. 275]

На практике не всегда удобно и возможно поворачивать насадок. В этих случаях направление потока определяют вторым методом — косвенным. По этому методу насадок устанавливают в определенное положение, ориентированное по началу отсчета или оси канала, и передвигают без вращения в намеченные области измерения. Так как в разных точках направление потока не будет симметричным относительно отверстий, то по манометру будут отмечены некоторые разности давлений. По разности этих давлений и тарировочной кривой данного насадка определяют направление потока. Предварительную тарировку  [c.197]

В качестве второй задачи рассмотрим бесконечную пластинку под действием одноосного растягивающего напряжения S, действующего в направлении, составляющем угол р с положительной осью X (рис. 118). Это напряженное состояние возмущается эллиптическим отверстием, главная ось которого, как и в предыдущей задаче, направлена вдоль оси X. Частным случаем служит задача для отверстия, главная ось которого перпендикулярна либо параллельна направлению растяжения ). Однако более общая задача при решении ее предлагаемым методом является не более трудной. Из ее решения мы можем найти влияние эллиптического отверстия на любое однородное плоское напряженное состояние, определяемое главными напряжениями на бесконечности, имеющими любую ориентацию относительно отверстия.  [c.201]

Чтобы понять это очень важное обстоятельство, обратимся к схеме рис. 138. Скорость в отверстии образуется за счет энергии давления в резервуаре. Давление в вытекающей струе равно давлению окружающей среды и управляется им, поскольку влияние среды распространяется на струю (сечение К—К) с местной скоростью звука. Вследствие того, что сами частицы газа движутся из резервуара наружу со скоростью истечения о, скорость распространения влияния окружающей среды против движения относительно отверстия составит а — о. Однако указанное внешнее влияние среды действует на процесс истечения до тех пор, пока скорость истечения меньше а.  [c.248]

Размеры и другие сведения на металлический стержень, изготовляемый механической обработкой, даются на отдельном чертеже детали. В процессе производства используются координирующие размеры, определяющие положение стержня. Например, размер 23 мм на рис. 2.11 определяет положение в пресс-форме относительно кнопки по длине, а размер 2 мм определяет положение торца кнопки относительно отверстия в стержне (03,2мм).  [c.27]

При смещении трубки из симметричного положения относительно отверстий 2 ч 5 (под действием импульса от чувствительного элемента) струя жидкости будет направлена в одно из этих отверстий и далее в соответствующую полость цилиндра 4. Поршень начнет перемещаться, вытесняя жидкость из противоположной полости цилиндра через соответствующее отверстие 2 или 5. Для  [c.205]

Диаграмму направленности в совмещенном режиме снимают на том же образце. Прямой или наклонный преобразователь смещают относительно отверстия (изменяют L на L ). При этом изменяется угол 6, отсчитываемый от прямой, определяемой углом ввода а (для прямого преобразова-  [c.222]

Смотровое окно 20 защищено от осаждения конденсата паров материала образца кварцевым стеклом 23 и молибденовым экраном 21, в котором для наблюдения за образцом выполнено прямоугольное окно 10 X 40 мм. Передвигая с помощью ходового винта 24 кварцевое стекло относительно отверстия в экране, можно удалить с поля зрения участок стекла с осадком конденсата и заменить его чистым.  [c.90]


Для соблюдения постоянства положения преобразователя относительно отверстия, а также расстояния от его края до преобразователя рекомендуется использовать специальное приспособление. Оно состоит из основания, трех роликов, один из которых может перемещаться и фиксироваться в пазу основания. Обойма с преобразователем, позволяющая поворачивать его при контроле на 5—15°, закрепляется в зажимах, на которые нанесена шкала толщин деталей. Контроль осуществляется путем поворота приспособления вокруг отверстия, по внутренней поверхности которого перемещаются ролики.  [c.92]

Д —предельные смещения оси окружности диаметром D и осей симметрии носка и лапок относительно отверстия диаметром d,.[c.254]

Несоосность отверстия А относительно отверстия Б — но более 0,03 мм (рис. 5).  [c.56]

Пример применения двусторонней рычажной передачи показан на фиг. 71. Конфигурация детали, у которой требуется проверить биение двух внутренних торцов паза относительно отверстия может вызвать затруднения в процессе проектирования контрольного приспособления. Отверстие контролируемой детали прошивается скалкой 1, на которую ставится катушка 2. Попеременно придвигая катушку к каждому торцу, ее вращают, обходя торцы наконечниками [c.73]

По числу проверяемых параметров на приспособлении установлено пять измерительных узлов с индикаторами. Индикатор 3 установлен на неподвижном корпусе. Этим индикатором через промежуточный рычаг и штифт проверяется отклонение от перпендикулярности нижнего торца фланца детали. Индикатор 4 через угловой рычаг проверяет неперпендикулярность верхнего торца фланца детали. Индикатор 5 через рычаг контролирует концентричность внешнего пояска детали относительно отверстия. Индикаторы 4 я 5 установлены на поворотной стойке, вращающейся во втулке корпуса. При установке и съеме детали оба индикатора отводятся за рукоятку в сторону на 90°. Индикатор 6 через рычаг проверяет концентричность внутренней расточки, а индикатор 7 — неперпендикулярность внешнего буртика к оси отверстия. Оба индикатора б и 7 установлены на откидной планке. При повороте планки в рабочее положение рычаг индикатора 6 заходит внутрь отверстия. В рабочем и откинутом положении планка удерживается пружиной растяжения 8.  [c.169]

Биение торцов относительно отверстия  [c.226]

Биение профиля при проверке с зубом нормальной рейки относительно отверстия в мм. .. 0,01 Конусность и овальность посадочного отверстия.  [c.226]

Проверяемое кольцо надевается на цилиндрическую часть оправки 1, которая ослабляется на 0,5—1 мм относительно отверстия кольца в свободном состоянии. Оправка 1 закреплена на кронштейне 2. На штоке 3 установлена втулка 4 с тремя направляюш,ими зубцами К. При опускании штока направляющие зубцы К, перекрывающие кольцо в свободном состоянии, проталкивают его сначала через коническую, а затем через цилиндрическую часть оправки 1, после чего кольцо свободно падает на плоскость плиты.  [c.288]

Допуск радиального биения участка поверхности относительно отверстия А 0,2 мм  [c.408]

Пресса относительно детали вок относительно отверстий подсечки  [c.583]

Резцы оснащены зерном типа эльбора, что позволяет работать с высокими скоростями резания. В качестве смазочно-охлаждающей жидкости используется 3—4 %-ный водный раствор Укринол-1 или НГЛ-205. Качество обработки выборочно контролируют на четырех приборах ручного контроля. Контролируют диаметр отверстия, биение пояска диаметром 110 мм относительно отверстия (0,1 мм), отклонение от прямолинейности образующей отверстия, биение образующей поверхности отверстия относительно базового торца.[c.112]

При использовании размерных линий для условного обозначения допуска формы и расположения на них можно не проставлять числовое значение — при условии, что размер элемента указан в другом месте. В этом случае размерная лгшия рассматривается как составная часть условного обозначения допуска формы или расположения (рис. 7.10, а). Иа рис. 7.10, б дан пример указания допуска параллельности оси отверстия относительно отверстия А.  [c.137]

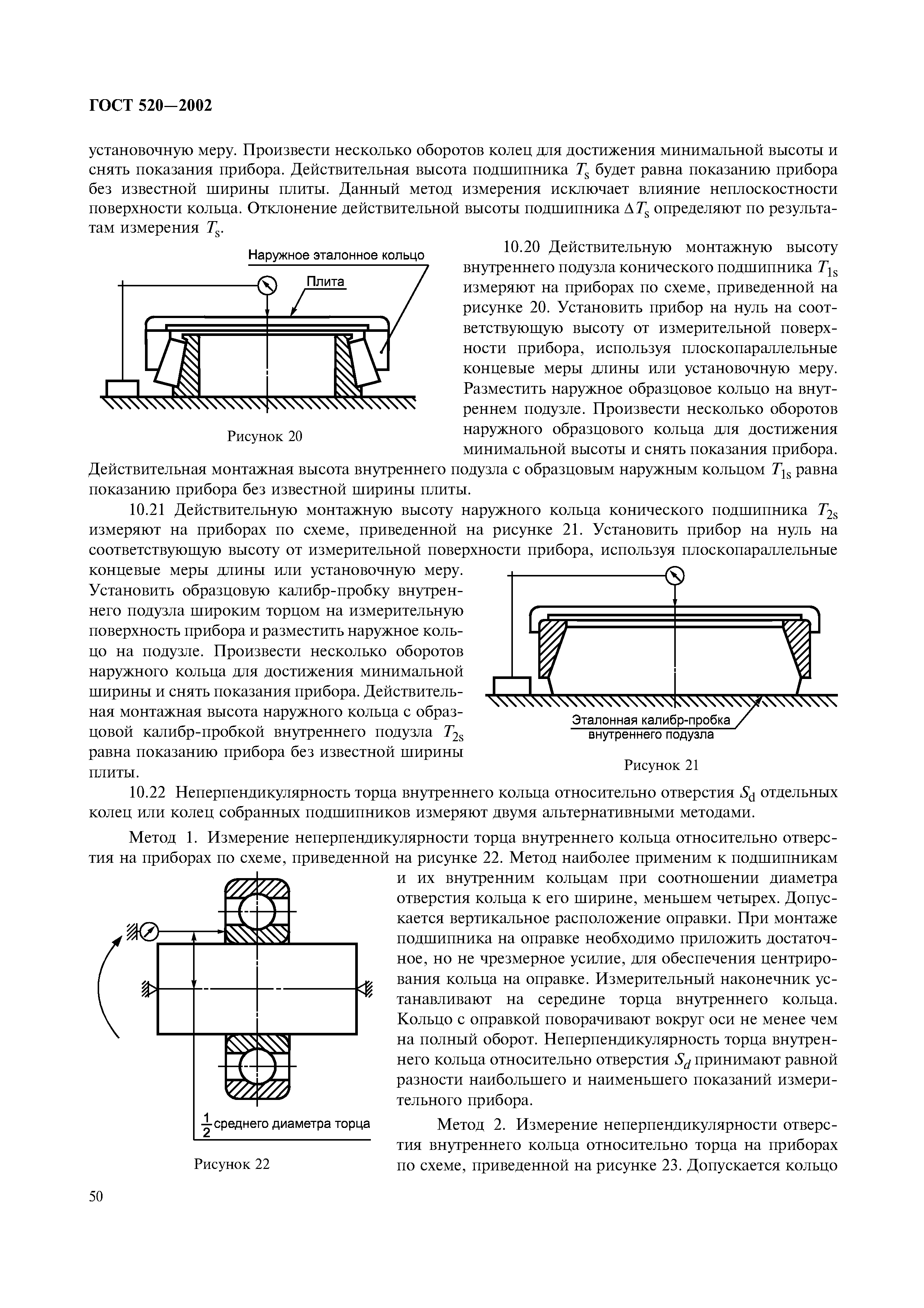

В зависимости от указанных показателей точности по ГОСТ 520—71 (СТ СЭВ 774—77) установлено пять классов точности подшипников, обозначаемых (в порядке повышения точности) 0 6 5 4 2. Для иллюстрации различий в требованиях к точности радиальных и радиально-упорных подшипников d = 80. .. 120 мм укажем, наирнмер, что допускаемое радиальное биение дорожки качения внутренних колец класса точности 2 н биение торца этих колец относительно отверстий в 10 раз меньше, чем для подшипников нулевого класса (соответственно 2,5 и 25 мкм). ГОСТ 520—71 регламентированы методы контроля точности отдельш ьх колец и собранных подшипников, а также показатели обязательного ресурса, который у серийно выпускаемых подшипников подлежит периодической выборочной проверке изготовителем на стендах.  [c.232]

Так, для объективов астрономических труб, где источником служат точки, расположенные вблизи оси, важно соблюдение условий синусов и устранение с( )ерической и хроматическй аберраций для точек в центре поля для микрообъективов и ( )отообъективов, предназначенных для (фотографирования щирокого поля зрения, необходимо, кроме соблюдения условия синусов, устранение аберраций, искажающих поле (дисторсия, искривление поля и т. д.), а также хроматической аберрации. Объективы, предназначенные для наблюдения объектов малой яркости, должны иметь возможно большее относительное отверстие, и это вынуждает мириться с некоторыми аберрациями, неизбежными при работе с очень широкими пучками. Исправление хроматизма в приборах, предназначенных для визуальных наблюдений и для фотографии, рассчитано на разные спектральные области применительно к тому обстоятельству, что максимум чувствительности глаза лежит в желто-зеленой части спектра, а чувствительность фотопластинок обычно сдвинута в более коротковолновую область. Объектив коллиматора спектрального аппарата должен быть очень хорошо исправлен на хроматическую аберрацию, тогда как объектив камеры может быть совсем не ахроматизован, но в нем весьма вредны астигматизм наклонных пучков и кома впрочем обычно оптика спектрографа рассчитывается как целое, так что недостаток одной ее части в большей или меньшей степени компенсируется за счет другой части.  [c.318]


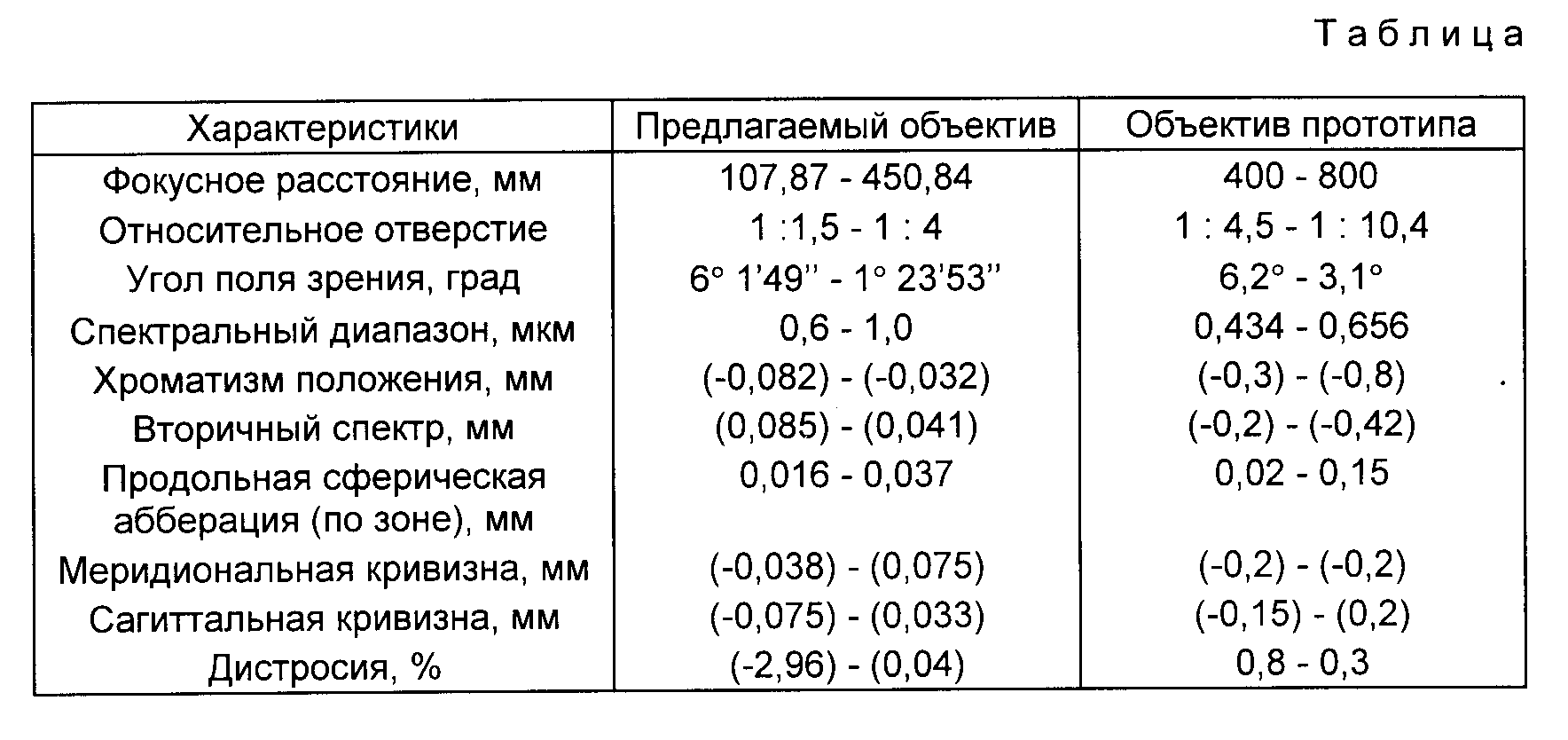

Фокусное расстояние, мм Относительное отверстие Угол поля зрения, градус Фотографическая разрешающая способность в центре, пар линнй/мм Задний фокальный отрезок, мм  [c.362]

Точность и стабильность угловой фиксации обеспечиваются цен-тричностью фиксирующего штифта 2 относительно оси пальца 3 и призматических пазов относительно отверстия втулки 1. Крепление индикаторной державки может быть специальным (фиг. 103, а) или универсальным с широкой степенью регулирования по высоте, вылету и углу (фиг. 103, б).  [c.97]

ДБ12 — смещение оси поверхности концевой шейки вала относительно отверстия в ступице рабочего колеса, вызываемое зазором в соединении обеих поверхностей  [c. 666]

Биение базового торца относительно отверстия, диаметр посадочного otBep THH Диаметр цилиндрической поверхности  [c.314]

Диаметр наружной и внутренней поверхностей, общая высота, толщина, разио-стенность, конусообразность отверстия Диаметр, конусообразность и овальность отверстия, диаметр юбки. Отклонение от перпендикулярности осей отверстия и юбки Диаметр отверстия, овальность отверстия конусообразность, диаметр посадочных поясков, высота бурта, биение опорного торца относительно отверстия  [c.314]


ИЗ ЧЕГО СОСТОИТ ТЕПЛОВИЗИОННЫЙ НАБЛЮДАТЕЛЬНЫЙ ПРИБОР

Объектив

Самым распространенным, но не единственным материалом для изготовления объективов тепловизионных приборов является монокристаллический германий. В той или иной степени, пропускной способностью в MWIR и LWIR – диапазонах обладают также сапфир, селенид цинка, кремний и полиэтилен. Для изготовления объективов тепловизионных приборов применяют также халькогенидные стекла.

Оптический германий обладает высокой пропускной способностью и, соответственно, низким коэффициентом поглощения в диапазоне 2…15 мкм. Стоит напомнить, что этот диапазон захватывает два атмосферных «окна прозрачности» (3…5 и 8…12 мкм). В этом же диапазоне работает большинство сенсоров, применяемых в гражданских тепловизионных приборах.



 Германий — дорогостоящий материал, поэтому оптические системы стараются делать из минимального количества германиевых компонентов. Иногда для удешевления конструкции объектива применяют зеркала со сферическими или асферическими поверхностями. Для защиты наружных оптических поверхностей от внешних воздействий используют покрытие на основе алмазоподобного углерода (DLC) или аналоги.

Классическое оптическое стекло для изготовления объективов тепловизионных приборов не применяется, поскольку оно не обладает пропускной способностью на длине волны более 4 мкм.

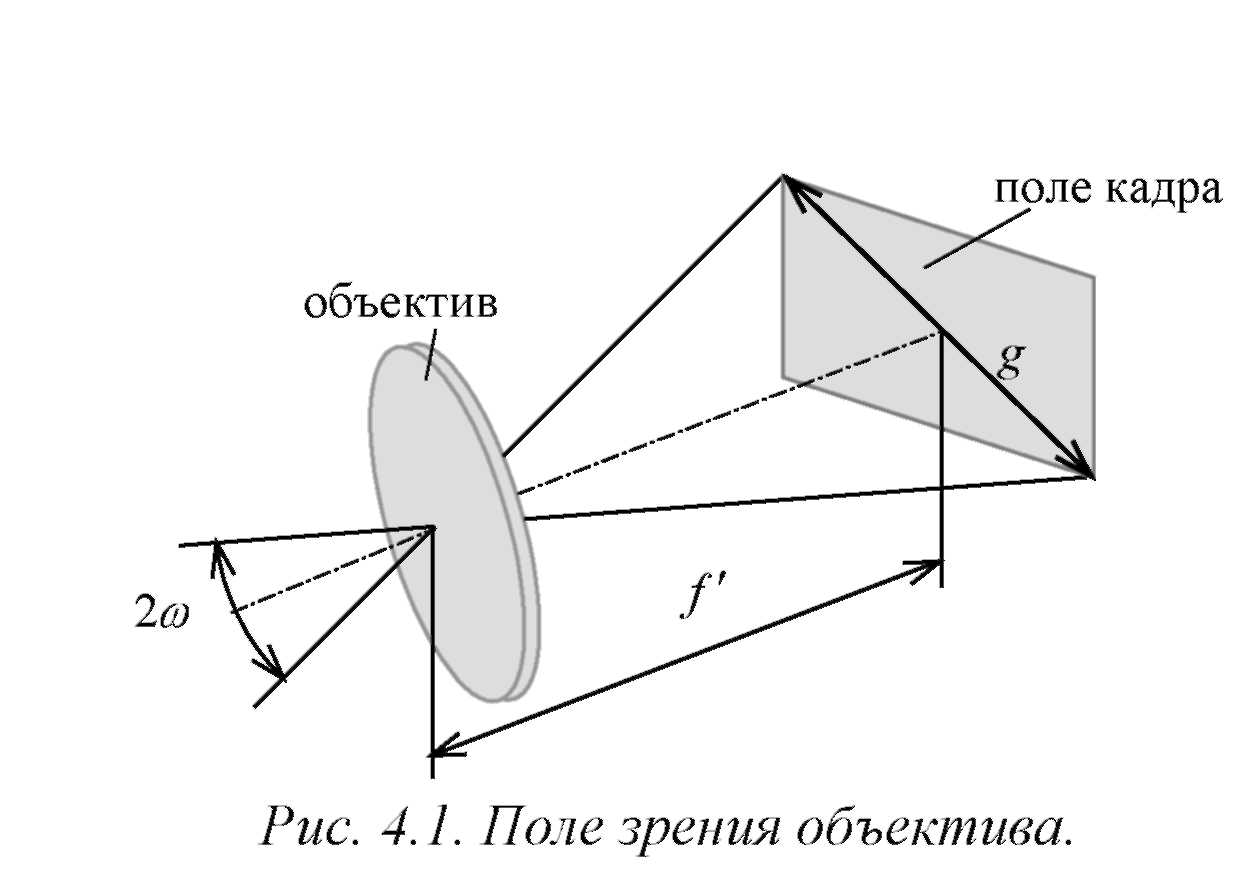

Конструкция объектива и его параметры оказывают существенное влияние на возможности того или иного тепловизионного прибора. Так, фокусное расстояние объектива напрямую влияет на увеличение прибора (чем больше фокус, тем больше, при прочих равных, увеличение), поле зрения (уменьшается при увеличении фокуса) и дальность обнаружения.

Можно сказать, что дистанция обнаружения напрямую зависит от фокусного расстояния объектива – чем фокусное расстояние больше, тем больше дистанция обнаружения. Также увеличение фокуссного расстояния приводит к росту увеличения и уменьшению поля зрения. Поэтому при разработке прибора следует учитывать какие задачи должен выполнять прибор – обнаруживать объект на дальних дистанциях и идентифицировать его за счет большого увеличения или быстро находить объект за счет широкого поля зрения.

Относительное отверстие объектива, рассчитываемое как частное светового диаметра объектива к фокусу, характеризует относительное количество энергии, которое может пройти через объектив. Показатель относительного отверстия влияет на чувствительность, а также на температурно — разрешающую способность тепловизионного прибора.

Сенсор

Фоточувствительным элементом тепловизионного прибора является двумерная многоэлементная матрица фотоприемников (FPA), изготовленных на основе различных полупроводниковых материалов. Технологий производства инфракрасных чувствительных элементов достаточно много, однако в тепловизионных приборах гражданского назначения можно отметить подавляющее превосходство болометров (микроболометров).

Микроболометр представляет собой приемник энергии ИК-излучения, действие которого основано на изменении электропроводности чувствительного элемента при нагревании его вследствие поглощения излучения. Микроболометры подразделяются на подклассы, в зависимости от того, какой чувствительный к ИК-излучению материал, оксид ванадия (VOx) или аморфный кремний (α-Si), применяется.

Чувствительный материал поглощает инфракрасное излучение, вследствие чего, согласно закону сохранения энергии, чувствительная площадка пикселя (единичного фотоприемника в матрице) микроболометра нагревается. Внутренняя электрическая проводимость материала изменяется, а эти изменения – регистрируются. Конечным итогом является монохромная или цветная визуализация температурной картины на дисплее прибора. Стоит отметить, что цветность, в которой отображается температурная картина на дисплее, целиком и полностью зависит от работы программной части тепловизионного прибора.

На фото: микроболометрическая матрица (сенсор) компании Ulis

Производители тепловизионных сенсоров (микроболометров) в своих документах, регламентирующих качество сенсоров, допускают наличие на сенсоре как отдельных пикселей, так и их скоплений (кластеров), которые имеют отклонения выходного сигнала при нормальной работе — так называемые «мёртвые», или «битые» пиксели. «Битые» пиксели свойственны сенсорам любого производителя. Их присутствие объясняется различными отклонениями, которые могут происходить при изготовлении микроболометра, а также наличием в материалах, из которых изготавливаются чувствительные элементы, инородных примесей. При работе тепловизионного прибора собственная температура пикселей повышается, и неустойчивые к повышению температуры пиксели («битые») начинают выдавать сигнал, который может в разы отличаться от сигнала правильно работающих пикселей. На дисплее тепловизионного прибора такие пиксели могут выглядеть как белые или черные точки (в случае отдельных пикселей) или пятна различной конфигурации, размера (в случае кластеров) и яркости (очень яркие или очень темные). Наличие таких пикселей никак не влияет на долговечность работы сенсора и не является поводом для ухудшения его параметров по мере наработки в будущем. По сути, это всего лишь «косметический» дефект изображения.

Производители тепловизоров используют различные программные алгоритмы обработки сигнала от дефектных пикселей, позволяющие минимизировать их влияние на качество изображения и заметность. Суть обработки заключается в замещении сигнала от дефектного пикселя сигналом от соседнего (ближайшего) нормально функционирующего пикселя или усредненным сигналом от нескольких соседних пикселей. В результате такой обработки дефектные пиксели, как правило, становятся практически незаметными на изображении.

При определенных условиях наблюдения увидеть наличие исправленных дефектных пикселей (особенно кластеров) все же можно, например, при попадании в поле зрения тепловизионного прибора границы между теплым и холодным объектами, причем таким образом когда эта граница точно попадает между кластером дефектных пикселей и нормально работающими пикселями. При совпадении этих условий кластер дефектных пикселей виден как пятно, переливающееся белым и темным цветами, и более всего напоминает каплю жидкости на изображении. Важно отметить, что наличие такого эффекта не является признаком дефектности тепловизионного прибора.

Блок электронной обработки.
Обычно блок электронной обработки состоит из одной или нескольких плат (в зависимости от компоновки прибора), на которых расположены специализированные микросхемы, осуществляющие обработку сигнала, считанного с сенсора, и дальнейшую передачу сигнала на дисплей, где и формируется изображение распределения температур наблюдаемой области. На платах располагаются основные органы управления прибором, а также реализуется схема электропитания, как прибора в целом, так и отдельных цепей схемы.

Микродисплей и окуляр.

В связи с тем, что в большинстве охотничьих тепловизоров применяются микродисплеи, для наблюдения изображения используется окуляр, работающий как лупа и позволяющий комфортно рассматривать изображение с увеличением.

Наиболее часто применяются жидкокристаллические (ЖК) дисплеи просветного типа (с обратной стороны дисплей подсвечивается источником света) или OLED-дисплеи (при пропускании электрического тока вещество дисплея начинает излучать свет).

Применение OLED — дисплеев имеет ряд преимуществ: возможность эксплуатировать прибор при более низких температурах, более высокая яркость и контраст изображения, более простая и надежная конструкция (отсутствует источник для обратной подсветки дисплея, как в ЖК-дисплеях). Кроме ЖК и OLED-дисплеев, могут применяться микродисплеи LCOS (Liquid Crystal on Silicone), являющиеся разновидностью жидкокристаллических дисплеев отражательного типа.

Светосила и относительное отверстие — Проблески Света — ЖЖ

Минувший бой | Грядущий бой

  • 20 окт, 2010 at 2:08 AM
Под светосилой объектива понимают способность объектива давать на фотопластинке изображение боль¬шей или меньшей освещенности. Светосила — одна из главнейших характеристик объектива. От нее зависит продолжительность выдержки при фотосъемке. Чем выше светосила объектива, тем короче может быть выдержка. Кроме того, объектив с большой светосилой дает возможность фотографировать при менее благоприятных световых  условиях.
Светосила объектива зависит прежде всего от величины так называемого действующего отверстия объектива.
Под действующим отверстием объектива имеют в виду отверстие, которое определяет диаметр пучка лучей света, проходящих через объектив и освещающих фото¬пластинку или пленку. Чем это отверстие больше, тем большее количество лучей света оно пропускает, тем больше светосила объектива.

Однако действующее отверстие без учета фокусного расстояния объектива не дает точного представления о светосиле последнего. Чем больше фокусное расстояние объектива, тем дальше от объектива располагается фотопластинка (или пленка), тем менее ярко она будет освещена,. Таким образом, степень освещенности фото¬пластинки зависит, с одной стороны, от диаметра действующего отверстия объектива, а с другой — от фокусного расстояния последнего.
Допустим, что имеются два объектива с одинаковы¬ми фокусными расстояниями, но с разными действующими отверстиями. В этом случае во сколько раз площадь действующего отверстия одного объектива больше площади действующего отверстия   другого   объектива,   во столько раз светосила одного объектива будет больше светосилы другого.

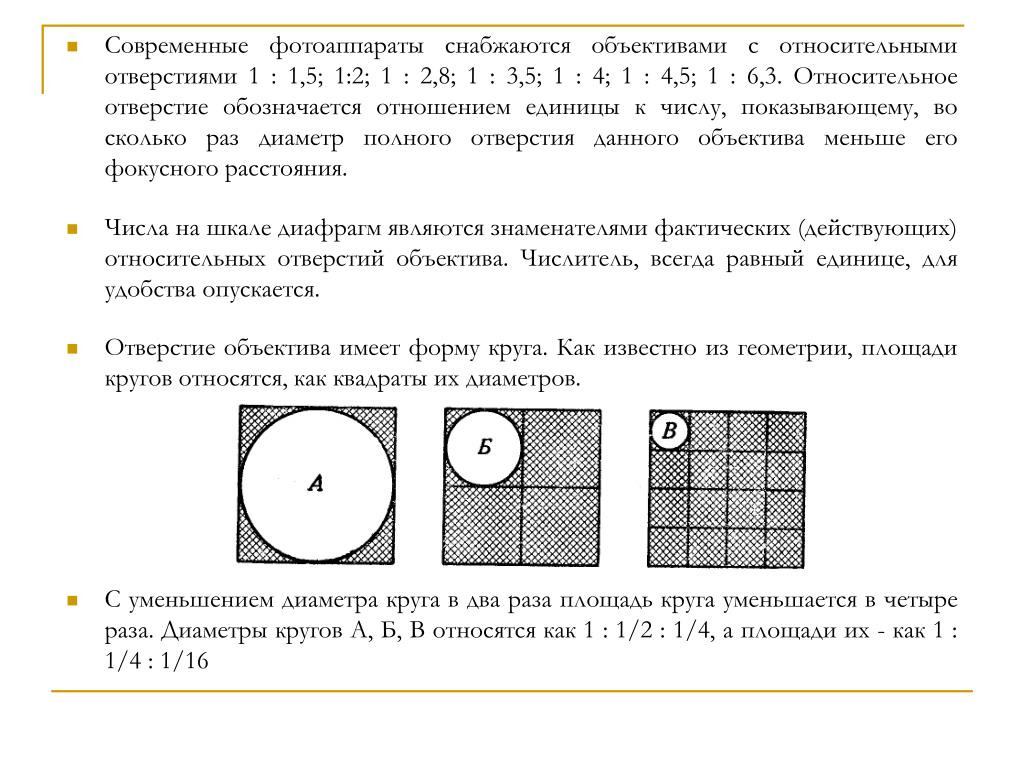

Так как действующее отверстие объектива имеет форму круга, а площади кругов относятся, как квадраты их диаметров, то светосила объектива прямо пропорциональна квадрату диаметра его действующего отверстия.
Допустим теперь, что имеются два объектива с одинаковыми действующими отверстиями, но с разными фокусными расстояниями. Как известно из физики, освещенность поверхности обратно пропорциональна квадрату расстояния от источника света до этой поверхности. Отсюда освещенность пластинки (или пленки), а следовательно, и светосила одного из взятых нами объективов будет во столько раз больше светосилы другого, во сколько раз квадрат фокусного расстояния первого меньше квадрата фокусного расстояния второго, т. е. светосила объектива обратно пропорциональна квадрату его фокусного расстояния.
Суммируя сказанное, зависимость светосилы от действующего отверстия объектива и фокусного расстояния можно выразить так: светосила объектива прямо пропорциональна квадрату его действующего отверстия и обратно пропорциональна квадрату его фокусного рас¬стояния,  т.  е.
где / — светосила;
d — диаметр  действующего  отверстия; f—фокусное расстояние объектива.
Отношением)-г) и следует пользоваться при сравнении светосилы двух объективов. Однако для упрощения выражения светосилы пользуются отношением -г, не возводя его в квадрат.
Это отношение носит название относительного отверстия   объектива,
Например, максимальный диаметр действующего отверстия объектива равен 3 см, а фокусное расстояние 13,5 см. Тогда относительное отверстие этого объектива будет равно:
Это обозначение и наносят на оправу объективов а следующем виде: 1 :4,5 или 1 : 3,5 и т. п.
Таким образом, наносимое на оправу объектива обозначение характеризует светосилу объектива, но численно выражает относительное отверстие.
Если сравнительно недавно объективы с относительным отверстием 1 :4,5 считались высоко светосильными, то в настоящее время такая светосила считается уже небольшой. Относительные отверстия объективов уже достигли 1:2; 1:1,5. Чтобы иметь представление, насколько высока светосила лучших современных объективов, достаточно сравнить объектив с относительным отверстием 1:2с объективом, имеющим относительное отверстие   1 :4,5. 2, где i — светосила; d — диаметр действующего отверстия объектива; f — фокусное расстояние.

Величина d/f называется относительным отверстием объектива.

Для сравнения светосилы двух объективов необходимо сравнить квадраты их относительных отверстий. Однако для характеристики светосилы можно пользоваться величиной относительного отверстия, не возводя ее в квадрат, что обычно и делается на практике. Таким образом, относительное отверстие характеризует светосилу объектива, но численно ее не выражает.

Так как фокусное расстояние объектива всегда больше диаметра его фокусирующего отверстия, относительное отверстие обозначают в виде дроби 1/(f:d), в числителе которой единица, а в знаменателе — число, показывающее, во сколько раз фокусное расстояние объектива больше диаметра его действующего отверстия. Так, например, если F = 13,5 см, то относительное отверстие объектива

1/(f:d) = 1/(13,5:3) = 1/4,5 = 1:4,5

В таком виде относительное отверстие обозначают на оправе объектива. Из сказанного ясно, что чем больше знаменатель относительного отверстия, тем светосила объектива меньше.

Важнейшее практическое значение относительного отверстия объектива заключается в том, что от величины его зависит выдержка при фотосъемке. Чем больше относительное отверстие объектива, т.е. чем меньше знаменатель дроби, тем больше освещенность изображения и меньше требуемая выдержка.

Величинами относительных отверстий обозначают также деления на шкале диафрагмы.

В основу международного ряда стандартных величин относительных отверстий объективов положен переходный коэффициент, равный 1,41. При изменении относительного отверстия, т.е. при переходе от одного деления шкалы диафрагмы к другому, рядом стоящему, светосила объектива, а с нею соответственно и требуемая выдержка изменяются ровно в два раза.

Что бы не загромождать цифрами шкалу диафрагмы, на нее наносят только знаменатели указанных дробей и шкала принимает примерно следующий вид:

2 | 2,8 | 4 | 5,6 | 8 | 11 | 16 | 22 | 32

Таким образом, чем больше число диафрагмирования, обозначенное на шкале, тем светосила объектива и освещенность изображения меньше, а требуемая при фотографировании выдержка больше.

Если цифровая величина максимального относительного отверстия не совпадает с числами стандартного ряда, то в качестве второй величины принимают ближайшее к нему число, имеющееся в ряде. Так, например, если максимальное относительное отверстие объектива 1:3,5, то следующим делением на шкале диафрагмы берут 1:4. Далее следуют все цифровые величины стандартного ряда.

В таких случаях необходимо учитывать, что при переходе с первого деления шкалы диафрагмы ко второму необходимо изменять выдержку меньше чем в два раза.

В некоторых странах принят другой стандартный ряд цифровых величин относительных отверстий объективов, построенный по тому же принципу, но с иным начальным числовым значением. Ряд этот имеет следующий вид:

1:1,6 | 1:2,3 | 1:3,2 | 1:4,5 | 1:6,3 | 1:9 | 1:12,5 | 1:18 | 1:25 | 1:36

Эффективная светосила

При прохождении света через линзы свет частично поглощается стеклами и частично отражается от поверхности линз. Вследствие потери света светосила объектива уменьшается. В связи с этим следует различать геометрическую светосилу объектива, вычисляемую без учета световых потерь, и физическую или эффективную светосилу, при расчете которой учитываются все световые потери.

Потери света вследствие поглощения массой стекла составляют не более 1% на сантиметр толщины стекла, а в некоторых стеклах не достигают и 0,5%, поэтому их можно не принимать в расчет. Между тем потери света в результате отражения от каждой поверхности раздела стекло-воздух достигают 5%. Таким образом, в объективе, состоящем всего из трех оптических деталей, соприкасающихся с воздухом, потери света вследствие отражения составляют 27-28%. В более сложных объективах они могут достигать 50%.

Характеристики объектива. Фокусное расстояние, светосила.
