Значение значков на приборной панели Рено Дастер.

Для повышения безопасности и комфорта, все современные автомобили оснащаются большим количеством всевозможных датчиков, электронных приборов, и новичкам бывает достаточно сложно, на первый взгляд понять по какой именно причине  сигнализирует тот или иной значок. Данная статья поможет ответить на все эти вопросы, а также рассмотрим более подробно, какие элементы входят в приборную панель Рено Дастер.

Расположение индикаторов и их описание

Панель приборов Рено Дастер имеет  специальные световые индикаторы,  которые сигнализируют, в каком состоянии находятся все  элементы системы, а также помогают вовремя заметить неисправность  отдельно взятого узла.  Ниже представлен щиток стандартной модели Рено, где указаны  основные индикаторы.

1. Это Тахометр
2. Шкала, отвечающая за уровень топлива в баке
3. Многофункциональный дисплей, на котором расположен, счетчик пробега, одометр, время.
4. Показывает, какая температура охлаждающей жидкости
5. Спидометр
6. Сигнализирует, о включении всех фар включая противотуманные, а также предупреждает, если не зарыты двери
7. Кнопка, которая помогает переключать  режимы отображаемой информации на экране
8. На данном дисплее  расположены индикаторы, предупреждающие о таких проблемах, как низкий уровень топлива в баке, включение  дальнего и ближнего света, критичность ТОЖ, и другие.
9. Сигнализирует о поднятии стояночного тормоза, а также  предупреждает о недостаточном уровне тормозной жидкости

Благодаря этим световым индикаторам можно заблаговременно узнать, что имеется неисправность,  например в тормозной системе, двигателя или аккумулятора, а также помогает отслеживать состояние всех элементов системы автомобиля.  Технологии не стоят на месте и более современные модели  оснащаются оцифрованными индикаторами.

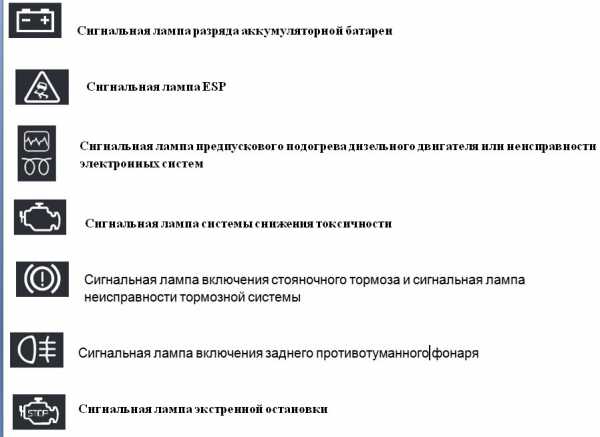

Цветовые обозначения

Управляя машиной, главное понимать,  о чем предупреждает появившейся сигнал, например красный цвет, свидетельствует о серьезной неисправности, поэтому нужно как можно внимательней отнестись к устранению данной проблемы, и до тех пор, пока ее не решите сигнал не пропадет. Помимо красного индикатора, имеются оранжевый и желтый, они предупреждают о том, что определенный элемент требует ремонта или технического обслуживания.    Поэтому если загорелась желтая лампочка, то желательно как можно скорей устранить причину, по которой она загорелась, это можно сделать самостоятельно, или обратится специалистам.

Приборная панель Рено Дастер так же имеет индикаторы зеленого и синего цвета,  которые сигнализируют водителю, что  транспортное средство работает исправно.

Возможные неисправности

Если нарушается работа автомобиля, то приборная панель предупреждает об этом, и довольно часто это связанно с выходом из строя таких элементов системы как:

• Датчик температур
• Датчик скорости
• Предохранители

Решается данная проблема простой заменой этих датчиков.  Особое внимание следует обратить на индикатор в виде двигателя, его еще называют чек, он отвечает за систему двигателя, во время пуска силового агрегата он должен загораться и сразу гаснуть, если он продолжает гореть, то это предупреждает что имеются неисправности в системе двигателя.  Если  данный индикатор начинает мигать это может быть связанно с нестабильной подачей искры,  поэтому желательно снизить обороты.  Как видите  панель достаточно информативная, и если знать за что отвечает каждый элемент, то можно довольно быстро определить причину неисправности, и чтобы понимать обозначение,  ниже представлен список  значков с описанием:

Монтаж и установка

Если у вас приборы Рено Дастер по каким либо причинам вышли из строя или  появилась необходимость в замене панели, то нужно проделать следующие действия:

1. Снимаем центральную накладку
2. Снимаем козырек, расположенный над щитком
3. Тянем и снимаем боковые части
4. Откручиваем четыре самореза, для этого можно использовать ключ Torx-T20
5. Отвинчиваем пару электрических штекеров
6. Вынимаем панель
7. Новую деталь устанавливаем в обратном порядке снятию

На этом замену приборной панели можно считать завершённой, как видите произвести снятие и замену, не составляет большого труда, самое главное запомнить и не перепутать подключение проводов, но если вы не уверенны, что можете проделать данный процесс самостоятельно, лучше обратится к специалистам.

expertrenault.ru

Описание индикаторов на панели приборов Renault Duster: обозначения, ремонт, инструкция

Хотя проблемы с ней возникают редко, панель приборов Рено Дастер все же может сломаться. Причиной этому может быть как неполадки отдельно взятого узла, так и всей системы. В данной статье вы узнаете, что обозначают те или иные символы на щитке, зачем нужны приборы и многое другое о панели приборов Рено Дастер.

Содержание

[ Раскрыть]

Описание и расположение индикаторов и приборов на панели

На щитке приборов вы можете найти множество индикаторов и других обозначений. Разобраться в них вот так сразу может быть достаточно сложно. Чтобы облегчить вам эту задачу, ниже представлена стандартный щиток для автомобилей марки Рено, на котором обозначены основные элементы.

1. Тахометр. Обратите внимание, что 1 деление шкалы соответствует 100 оборотам в минуту.
2. Данный указатель обозначает уровень топлива в баке.
3. У этого дисплея много функция: он может быть одометром, счетчиком пробега, также с его помощью устанавливается время. Если вы зайдете в настройки бортового компьютера, то именно здесь вы их и увидите.
4. Это указатель определяет температуру охлаждающей жидкости.
5. Спидометр.
6. Здесь индикаторы включения задних и передних противотуманных фар, а также незакрытой двери.
7. Кнопка. Используется для переключения между режимами отображения информации на дисплее и других целей.
8. На экране вы видите индикаторы, обозначающие минимальный уровень топлива, включенные поворотники, лампочка критической ТОЖ, ближнего и дальнего света фар. А также другие стандартные для большинства автомобилей индикаторы.
9. Сигнальная лампа стояночного тормоза и всей стояночной системы. Горит, если уровень тормозной жидкости слишком низок или поднят рычаг стояночного тормоза.

Эти основные обозначения вы найдете как на панели Рено Дастер, так и других современных автомобилей этой марки и иных. Видео ниже посвящено режиму самодиагностики на автомобиля Рено (автор ролика — канал В гараже у Сандро).

Возможные неисправности и способы их устранения

В большинстве случаев неисправности в работе приборной панели происходят из-за нарушений в работе самого автомобиля. Так, неверные показания отдельных устройств обычно связаны с выходом из строя датчиков: скорости, температуры охлаждающей жидкости и других. Решить эту проблему можно путем замены датчиков.

Обратите внимание на сигнальные индикаторы. В особенности на тот, что выполнен в виде небольшого двигателя на дисплее. Он обозначает систему управления двигателем. Этот индикатор должен гореть всегда во время пуска мотора. Сразу после этого он гаснет.

Если этого не происходит и лампочка продолжает гореть, причиной обычно является неисправность в системе управления двигателем. Вы сможете продолжить движение. Если же индикатор мигает, значит нет стабильной искры – снизьте обороты двигателя. В целом же, панель Рено Дастер надежна и информативна.

Инструкция по монтажу

Следующая инструкция предназначена для тех, кто намерен установить себе новую панель. Учтите, что к каждой из них должно прилагаться руководство, в котором такие вопросы изложены детально и доступно. Обязательно пользуйтесь ею.

Чтобы установить новую панель, делайте следующим образом.

1. Вначале снимите центральную накладку.
2. Затем отожмите и снимите козырек, находящийся над местом, где располагается щиток.
3. Части по бока снимаются легко, их можно просто потянуть.
4. Нужно открутить 4 самореза с головкой. Для этого используйте ключ Torx T-20.
5. Открутите два электрических штекера.
6. Теперь можно полностью снять старую деталь.
7. Новая приборная панель устанавливается в порядке, обратном демонтажу.

Видео «Что показывает бортовой компьютер»

Это видео посвящено значению основных индикаторов панели приборов (автор ролика — PetrovskiyTV).

avtozam.com

Рено Дастер панель приборов описание и обозначения индикаторов

Содержание

• 1 Обозначение лампочек-индикаторов на панели
• 2 Цветовые обозначения индикаторов
• 3 Лампочки

Современные автомобили, в том числе и Дастер Рено, все больше и больше становятся оснащенными всевозможными электронными приборами, разными датчиками, в которых отображаются новые технологии. Все это призвано повысить комфортабельность и безопасность автовладельцев и их пассажиров. Многим автомобилистам, а в особенности новичкам в этом деле бывает крайне сложно понять, какой именно значок загорелся на приборной панели, и что он сообщает владельцу авто. В данной статье поможем всем желающим разобраться в обозначении тех или иных значков непосредственно не приборной панели.

Обозначение лампочек-индикаторов на панели

Приборная панель автомобиля, любого, к примеру, Дастер Рено имеет большое количество специальных лампочек — индикаторов, которые сигнализируют о чем-то, и являются специфичными для каждой отдельной модели автомобилей. В себе каждый индикатор несет определенное обозначение. Об обозначении всех значков и индикаторов можно узнать из специальной инструкции к любому автомобилю, а мы предлагаем рассмотреть самые распространенные индикаторы, а также их значки и непосредственно обозначение.

Итак, всем известно, что на приборной панели абсолютно любой машины, включая и Дастер Рено присутствуют специальные лампочки индикаторы, именно благодаря ним автовладелец может узнать обо всех случившихся поломках машины. Водитель благодаря индикаторам своевременно узнает о неисправностях в тормозной системе, и любых других приборах, включая и такие важные, как аккумулятор и двигатель. Дастер Рено, тоже оснащен индикаторами света, что позволяет его владельцу быть в курсе отлаженности работы всех систем транспорта. Главное вовремя обращать внимание туда, где расположена приборная панель. Опять же технологии не стоят на месте, и в производстве легковых автомобилей количество специальных обозначений и индикаторов на приборной панели авто только растет, и к настоящему моменту все они имеют четкий вид, новые модели оснащены оцифрованными видами индикаторов, как это можно встретить на Рено Дастере. Обозначения всех лампочек-индикаторов очень разнообразное. При управлении машиной это немаловажный фактор, главное знать их описание.

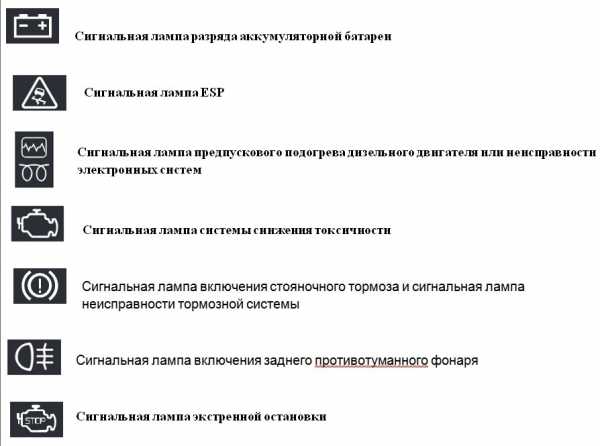

Цветовые обозначения индикаторов

Приборная панель вашего действующего или будущего автомобиля, как говорилось выше, имеет специальные индикаторы.

Первоначально нужно разобраться с цветами лампочек, как правило, красный цвет – это обозначение, что в автомобиле появились серьезные неисправности, также следует обратить повышенное внимание на безопасность машины.

Приборная панель не перестанет вам сигнализировать, пока вы не устраните проблему в автомобиле. Также следует сообщить, что не всегда красный цвет указывает на серьезную неисправность. Инструкция сообщает, что часто такой цвет применяется как напоминание владельцу транспортного средства, например, если не выключен стояночный тормоз. В таком случае управление более старой моделью будет просто невозможно, а у современных моделей, как и у Рено Дастер, это движению не мешает.

В описании лампочек на приборной панели присутствуют также желтый или оранжевый цвета. Они говорят о том, что какой-то определенный механизм машины нуждается в проведении ремонтных работ или в техническом обслуживании. В большинстве своем, согласно практике, и описанию, если желтая лампочка стала мигать, то водитель обязан обратить свое внимание на это, и своевременно обратиться в сервисный центр к специалистам для проведения диагностики, и устранения неисправности, чтобы в дальнейшем управлению транспортным средством ничто не мешало.

Также приборная панель может отображать и символы синего или зеленого цвета, которые, как гласит описание, включаются, дабы информировать владельца автомобиля, что работает транспорт нормально.

Рассмотрев цвета лампочек-индикаторов, поняв, о чем они сигнализируют, можно спокойно переходить к следующему пункту – это расшифровка значков. Начать необходимо с самых серьезных и важных обозначений и индикаторов.

Лампочки

Мануал по индикаторам передней панели. Часть первая

Мануал по индикаторам передней панели. Часть вторая

Мануал по индикаторам передней панели. Часть третья

Мануал по индикаторам передней панели. Часть четвёртая

Мануал по индикаторам передней панели.

carcheck163.ru

Обозначения на приборной панели

С каждым годом производители устанавливают на автомобили новейшие системы, а так же и функциями, которые имеют свои индикаторы и указатели, разобраться в них довольно сложно. К тому же, на автомобилях разных производителей одна и та же функция или система может иметь индикатор, который совсем не похож на индикатор в автомобиле другой марки.

В этом тексте приведен список индикаторов, которые используются в целях оповещения водителя. Не сложно догадаться, что индикаторы зеленого цвета, сообщают о работе той или иной системы. Желтые или красные, как правило, предупреждают о неисправности.

И так рассмотрим все обозначение значков (лампочек) на приборной панели:

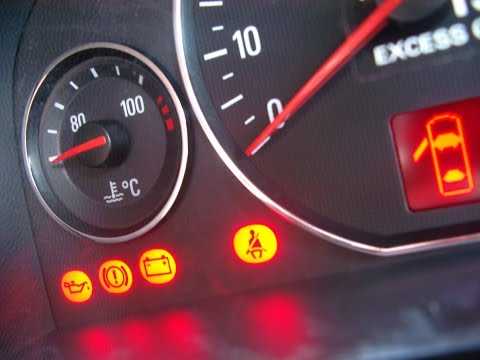

Предупредительные индикаторы

Задействован стояночный тормоз, может быть низкий уровень тормозной жидкости, так же не исключена вероятность неисправности тормозной системе.

Красный цвет повышенная температура системы охлаждения, синий — пониженная температура. Мигающий указатель — неисправность в электрике системы охлаждения.

Упало давление в системе смазки (Oil Pressure) двигателя. Еще может обозначать низкий уровень масла.

Датчик уровня масла в двигателе (Engine Oil Sensor). Уровень масла (Oil Level) опустился ниже допустимого значения.

Падение напряжения в сети автомобиля, отсутствие заряда аккумулятора, а так же могут быть другие неисправности в системе электроснабжения надпись MAIN характерна для автомобилей с гибридным двигателем.

STOP — сигнальная лампа экстренной остановки. Если горит значок STOP на панели приборов — первым делом проверьте уровень масла и тормозной жидкости, поскольку на многих авто в частности ВАЗ данный сигнальный индикатор может оповещать именно об этих двух проблемах. Так же на некоторых моделях Стоп горит при поднятом ручнике или высокой температуре охлаждающей жидкости. Как правило загорается в пере с другим значком указывающим на проблему более конкретно (если это так, тогда дальнейшее движение с этой неисправностью нежелательно, до выяснения точной причины). На стареньких авто довольно часто может загораться из-за выхода из строя датчика какой то технической жидкости (уровня, давления температуры) или короткого замыкания в контактах панели. На тех автомобиля, где горит значок двигателя с надписью «стоп» внутри (может сопровождаться звуковым сигналом), то в целях безопасности необходимо прекратить движение, ведь это говорит о серьезных проблемах.

Индикаторы, информируют о неисправностях и относятся к системам безопасности

Предупредительный сигнал для водителя, в случае возникновения нештатной ситуации (резкое падение давления масла или незакрытая дверь и т.д.), обычно сопровождается пояснительным текстовым сообщением на дисплее приборной панели.

Расшифровка значения красного треугольника с восклицательным знаком внутри, по сути, аналогична предыдущему красному треугольнику, разница лишь в том, что на некоторых автомобиля может сигнализировать о прочих неисправностях в число которых может входить: SRS, ABS, система зарядки, давление масла, уровень ТЖ или нарушение регулировки распределения тормозного усилия между осями и еще некоторых других неполадках не имеющих собственной индикации. В некоторых случаях горит если плохой контакт разъема приборной панели или при перегорании какой то из лампочек. Когда он появился нужно обращать на возможные надписи на панели и другие появившиеся индикаторы. Лампочка такого значка загорается при включении зажигания, но должна гаснуть после запуска двигателя.

Сбой в электронной системе стабилизации.

Неисправности подушки системы пассивной безопасности (Supplemental Restraint System — SRS).

Индикатор оповещает об отключении подушки безопасности впереди сидящего пассажира (Side Airbag Off). Индикатор, отвечающий за подушку безопасности пассажира (Passenger Air Bag), данный индикатор отключится автоматически если на сиденье сядет взрослый человек, а индикатор AIRBAG OFF сообщает о неисправности в системе.

Не работает система боковых подушек безопасности (Roll Sensing Curtain Airbags — RSCA), которые срабатывают при опрокидывании машины. Все склонные к опрокидыванию автомобили оборудованы такой системой. Поводом для отключения системы может стать езда по бездорожью, большие крены кузова могут спровоцировать срабатывание датчиков системы.

Индикатор активации иммобилайзера или противоугонной системы. Когда горит желтая лампочка «машинка с ключом», — это говорит что активирована система блокировки двигателя и она должна тухнуть когда установлен правильный ключ, а если этого не происходит, то либо неисправность системы иммо, либо ключ потерял связь (не распознан системой). Таким образом, рад значков с машинкой замком или ключом предупреждает о неисправностях противоугонной системы или о сбое в ее работе.

Данный значок красного мяча на центральном дисплее панели приборов (зачастую на тойотах или дайхатсу), так само как и предыдущий вариант индикаторов, обозначает, что активировалась функция иммобилайзера и произошла противоугонная блокировка двигателя. Лампочка индикатора «иммо» начинает моргать сразу же после того как был вынут ключ из замка зажигания.

Красная лампочка шестеренки с восклицательным знаком внутри — сигнализатор неисправности силового агрегата или АКПП (при неисправной электронной системе контроля передач). А значок желтого колесика с зубцами, говорит конкретно о выходе из строя деталей коробки передач или перегреве, свидетельствует, что АКПП работает в аварийном режиме.

Описание значения красного гаечного ключа (симметричный, с рожками по концам) нужно смотреть в руководстве по эксплуатации авто дополнительно.

Значок говорит о проблеме со сцеплением. Чаще всего встречается на спортивных автомобилях и сигнализирует о том, что присутствует неисправность в одном из узлов трансмиссии, так же, причиной появления данного индикатора на панели, может стать перегрев сцепления. Есть опасность, что автомобиль станет неуправляемым.

Температура в АКПП превысила допустимую температуру (Automatic Transmission — A/T). Продолжать движение крайне не рекомендуется до тех пор, пока АКПП не охладится.

Электрическая неисправность в АКПП (Automatic Transmission — AT). Продолжать движения не рекомендуется.

Индикатор режима блокировки АКПП (A/T Park — P) при позиции «P» «паркинг» часто устанавливается на автомобили, оснащенные полным приводом и имеющие понижающий ряд в раздаточной коробке. АКПП блокируется тогда, когда переключатель режимов полного привода расположен в позиции (N).

Значок на панели в виде нарисованной АКПП и надписи “auto” может загораться в нескольких случаях — низкий уровень масла в АКПП, слабое давление масла, высокая температура, возникла неисправность датчиков, неисправность эл. проводки. Зачастую правило, в таких случаях, коробка уходит в аварийный режим (вкл. 3-я передача).

Индикатор shift up — лампочка сигнализирующая необходимость переключения на повышенную передачу для максимальной экономии топлива.

Активирован ручной тормоз.

Уровень тормозной жидкости опустился ниже допустимого.

Система распределения тормозных усилий неисправна.

Поломка системы электрического стояночного тормоза.

При включенном зажигании информирует о необходимости нажатия педали тормоз, для того, чтобы разблокировать переключатель передач АКПП. На некоторых машинах с автоматической коробкой, сигнализирование про необходимость нажать педаль тормоза перед запуском двигателя или перед переключением рычага, также может осуществляться изображением ботинка на педали (без оранжевой окружности) или таким же значком только зеленого цвета.

Похожий на предыдущий желтый индикатор с изображением ноги, только без дополнительных закругленных линий по бокам, имеет уже другое значение – нажмите на педаль сцепления.

Предупреждает о падение давления воздуха более чем на 25% от номинального значения, в одном или нескольких колесах.

При запущенном моторе предупреждает о необходимости диагностики мотора и его систем. Может сопровождаться отключением некоторых систем автомобиля до тех пор, пока не будут устранены неисправности. Система EPC контроля мощности (Electronic Power Control — ) при обнаружении неисправности в моторе принудительно снизит подачу топлива.

Зеленый индикатор системы Start-Stop говорит о том, что двигатель заглушен, а желтый о неисправности в системе.

Снижение мощности мотора по каким-либо причинам. Остановка мотора и перезапуск примерно через 10 секунд иногда может решить проблему.

Неполадки в электроники трансмиссии или работе двигателя. Может информировать о неисправности системы впрыска или иммобилайзера.

Загрязнен или вышел из строя кислородный датчик (лямбда-зонд). Продолжать движение не желательно, так как этот датчик оказывает прямое влияние на работу системы впрыска.

Необходимо проверить крышку топливного бака.

Информирует водителя о включении другого индикатора или о появлении нового сообщения на дисплее панели приборов. Сигнализирует о потребности выполнить какие-то сервисные функции.

Сообщает, что водитель должен обратиться к инструкции по эксплуатации авто, чтобы расшифровать сообщение, появившееся на дисплее приборной панели.

В системе охлаждения двигателя уровень охлаждающей жидкости ниже допустимого.

Отключена или неисправна система слежения (Blind Spot — BSM) за невидимыми зонами.

Подошло время для проведения планового техобслуживания автомобиля, (OIL CHANGE) смены масла и т.д. В некоторых автомобилях первый индикатор указывает на наличие более серьезных проблем.

Воздушный фильтр системы впуска двигателя загрязнен, необходима его замена.

В системе ночного видения возникла неисправность (Night View)/перегорели инфракрасные датчики.

Выключена повышающая передача «овердрайв» (Overdrive — O/D) в АКПП.

Системы помощи в критических ситуациях и стабилизации

Индикаторы антипробуксовочной системы (Traction and Active Traction Control, Dynamic Traction Control (DTC), Traction Control System (TCS)): зеленый информирует, о том, что система работает в данный момент; желтый — система отключена или в ее работе произошел сбой. Так как она связана с тормозной системой и системой подачи топлива, то неисправности в данных системах могут вызвать ее отключение.

Системы помощи при экстренном торможении (Electronic Stability Program — ESP) и стабилизации (Brake Assist System — BAS) взаимосвязаны. Этот индикатор информирует о неполадках в одной из них.

Поломка в системе кинетической стабилизации подвески (Kinetic Dynamic Suspension System — KDSS).

Индикатор горного тормоза сигнализирует об активации вспомогательной системы торможения. Выключатель функции дополнительного тормоза при спуске с горы или гололеде находится на ручке подрулевого переключателя. Чаще всего такая функция присутствует на автомобилях Хюндай HD и Тойота Дюна. Вспомогательный горный тормоз рекомендуется использовать в зимнее время либо при крутом спуске на скорости не менее 80 км/ч.

Индикаторы системы спуска/подъема с горы, системы поддерживания постоянной скорости и системы помощи при трогании с места.

Система стабилизации (Stability Control) отключена. Также она автоматически деактивируется при горящем индикаторе «Check Engine». Каждый производитель систему стабилизации называет по разному: Automatic Stability Control (ASC), AdvanceTrac, Dynamic Stability and Traction Control (DSTC), Dynamic Stability Control (DSC), Interactive Vehicle Dynamics (IVD), Electronic Stability Control (ESC), StabiliTrak, Vehicle Dynamic Control (VDC), Precision Control System (PCS), Vehicle Stability Assist (VSA), Vehicle Dynamics Control Systems (VDCS),Vehicle Stability Control (VSC) и т.д. При обнаруживание скольжение колес, при помощи системы тормозов, управления подвеской и подачи топлива, система стабилизации выравнивает автомобиль на дороге.

Индикатор системы стабилизации Electronic Stability Program (ESP) или Dynamic Stability Control (DSC). На автомобилях некоторых производителей, этот индикатор обозначает дифференциал с электронной блокировкой Electronic Differential Lock (EDL) и антипробуксовочную систему Anti-Slip Regulation (ASR).

Системе необходима диагностика или задействован полный привод.

Сбой в системе помощи при экстренном торможении Brake Assist System (BAS). Данный сбой влечет за собой деактивацию системы Electronic Anti-Slip Regulation (ASR).

Деактивирована система интеллектуальной помощи при экстренном торможении (Intelligent Brake Assist — IBA), данная система способна до столкновения самостоятельно задействовать тормозную систему при возникновении препятствия в опасной близости от автомобиля. Если система включена, а индикатор светится, значит загрязнились или вышли из строя лазерные датчики системы.

Индикатор, информирующий водителя о том, что зафиксировано скольжение машины и система стабилизации начала работу.

Система стабилизации не функционирует или неисправна. Автомобиль управляется нормально, но помощь электроники отсутствует.

Индикаторы дополнительных и специальных систем

Отсутствует/присутствует электронный ключ в машине.

Первый значок — электронный ключ отсутствует в автомобиле. Второй — ключ найден, но батарее ключа необходима замена.

Активирован режим «Снег» (Snow Mode), данный режим поддерживает повышенные передачи при трогании с места и движение.

Индикатор, предлагающий водителю отдохнуть от вождения. На некоторых автомобилях сопровождается текстовым сообщением на дисплее или звуковым сигналом.

Информирует об опасном сокращении расстояния до идущего впереди автомобиля или о том, что на пути следования появилось препятствия. На некоторых автомобилях может быть частью системы «Круиз-контроль».

Индикатор легкого доступа в машину, оборудован системой регулировки высоты положения кузова над дорогой.

Активирован адаптивный круиз-контроль (Adaptive Cruise Control — ACC) или круиз-контроль (Cruise Control), система поддерживает необходимую скорость, для того, чтобы сохранить безопасную дистанцию до идущего впереди автомобиля. Мигающий индикатор информирует на неисправность системы.

Лампа-индикатор включения обогрева заднего стекла. Лампа горит когда включено зажигание, указывает на то что обогревается заднее стекло. Включается соответствующей кнопкой.

Тормозная система активирована (Brake Hold). Растормаживание произойдет после того, как будет нажата педаль газа.

Комфортный режим и спортивный режим работы амортизаторов (Sport Suspension Setting / Comfort Suspension Setting).

На автомобилях оборудованных пневматической подвеской, данный индикатор указывает высоту положения кузова над дорогой. Высшее положение в данном случае (HEIGHT HIGH).

Такой значок сигнализирует о неисправности динамической подвески автомобиля. Если индикатор пневмоамортизатора со стрелочками горит — значит что неисправность определена, но двигаться можно, правда только в одном положении подвески. Зачастую проблема может крыться в неисправности компрессора пневмоподвески из-за: перегрева, замыкания на обмотке электродвигателя, электро-пневмоклапана, датчика высоты подвески или осушителя пневмосистемы.А если такой значок подсвечивается красным, то неисправность динамической подвески, серьезная. Таким авто управляйте осторожно и посетите сервис, дабы получить квалифицированную помощь. Поскольку проблема может быть в следующем: утечка гидравлической жидкости, выход из строя соленоидов гидроблока системы активной стабилизации или неисправности акселерометра.

Check Suspension — CK SUSP. Сообщает о вероятных неисправностях в ходовой части, предупреждает о необходимости ее проверки.

Неисправна или отключена система предупреждения столкновений (Collision Mitigation Brake System — CMBS), причиной может стать загрязнение датчиков-радаров.

Активирован режим движения с прицепом (Tow Mode).

Система помощи при парковке (Park Assist). Зеленый цвет — система активна. Желтый — произошел сбой в работе или загрязнились датчики системы.

Индикатор системы отслеживания полосы движения (Lane Departure Warning Indicator — LDW, Lane Keeping Assist — LKA, или Lane Departure Prevention — LDP). Желтый мигающий цвет индикатора предупреждает о том, что автомобиль смещается со своей полосы влево или вправо. Иногда сопровождается звуковым сигналом. Желтый немигающий указывает на неисправность. Зеленый система включена.

Поломка в системе «Start/Stop», которая способна в целях экономии топлива глушить мотор, при остановке на красный сигнал светофора, и запускать двигатель снова нажатии на педаль газа.

Активирован режим экономии топлива.

Автомобиль переведен в режим экономичного движения (ECO MODE).

Подсказывает водителю, когда лучше переключиться на повышенную передачу, в целях экономии топлива, присутствует на автомобилях, на которых установлена механическая КПП.

Трансмиссия перешла в режим заднего привода.

Трансмиссия в режиме заднего привода, но в случае необходимости, электроникой автоматически включается полный привод.

Индикатор двух желтых шестеренок можно увидеть на приборной доске Камаза, когда они горят, это свидетельствует что активирован высший диапазон демультипликатора (понижающий редуктор).

Режим полного привода задействован.

Активирован режим полного привода с понижающим рядом в раздаточной коробке.

Центральный дифференциал заблокирован, автомобиль в режиме «жесткого» полного привода.

Задний межколесный дифференциал заблокирован.

Полный привод деактивирован — первый индикатор. В полном приводе обнаружена неисправность — второй.

При запущенном двигателе может информировать о неполадках системы полного привода (4 Wheel Drive — 4WD, All Wheel Drive — AWD), может сообщать о несовпадении диаметра колес задней и передней оси.

Неисправность системы полного привода (Super Handling — SH, All Wheel Drive — AWD). Вероятно перегрелся дифференциал.

Температура масла в заднем дифференциале превысила допустимую (Rear Differential Temperature). Желательно остановиться и подождать, когда дифференциал охладится.

При запущенном моторе информирует о том, что возникла неисправность в системе активного подруливания (4 Wheel Active Steer — 4WAS).

Неисправность, связанная с системой активного подруливания задних колес (Rear Active Steer — RAS) или система деактивирована. Неисправность в системе двигателя, подвески или тормозов могут вызвать отключение RAS.

Функция трогания с места с повышенной передачи активирована. Часто используется на автомобилях с автоматической КПП, при езде по скользкому дорожному покрытию.

Данный индикатор загорается на несколько секунд, после того, как было включено зажигание, установлен на автомобилях, которые оборудованные вариатором (Continuously Variable Transmission — CVT).

Поломка рулевого управления, с переменным передаточным числом (Variable Gear Ratio Steering — VGRS).

Индикаторы системы переключения режимов движения «SPORT», «POWER», «COMFORT», «SNOW» (Electronic Throttle Control System — ETCS, Electronically Controlled Transmission — ECT, Elektronische Motorleistungsregelung, Electronic Throttle Control). Может изменять настройки подвески, АКПП и двигателя.

Режим «POWER» (PWR) активирован, на автоматической КПП, при данном режиме переключения «наверх» происходят позже, что позволяет максимально увеличить обороты двигателя до более высоких, соответственно, это позволит Вам получить большую выходную мощность. Может изменять настройки подачи топлива и подвески.

Индикаторы, которыми оборудованы электромобили/гибриды

Неисправность главной батареи или в контуре высокого напряжения.

Сообщает о неисправности системы электропривода автомобиля. Смысл такой же, что и у «Check Engine».

Индикатор, информирующий о низком уровне заряда высоковольтной батареи.

Требуется подзарядка батарей.

Информирует о значительном снижение мощности.

Батареи в процессе зарядки.

Гибрид в режиме движения на электротяге. EV (electric vehicle) MODE.

Индикатор сообщает о том, что автомобиль готов к движению (Hybrid Ready).

Неисправна система внешнего звукового предупреждения пешеходов о приближении автомобиля.

Индикатор сообщающий, что обнаружена критическая (красный цвет) и не критическая (желтый цвет) неисправность. Встречается в электромобилях. Иногда имеет возможность понизить мощность, или остановить двигатель. Если индикатор светится красным, движение продолжать категорически не рекомендуется.

Индикаторы, которыми оборудованы дизельные автомобили

Активированы свечи накаливания. Индикатор должен гаснуть после прогрева, отключения свечей.

Нехватка жидкости (Diesel Exhaust Fluid — DEF) в системе выхлопа, данная жидкость необходима для каталитической реакции очищения отработавших газов.

Неисправность в системе очистки выхлопных газов, причиной загорания индикатора может стать слишком высокий уровень эмиссии.

Индикатор сообщает, что в топливе присутствует вода (Water in Fuel), так же может сообщать о необходимости обслуживания системы очистки топлива (Diesel Fuel Conditioning Module — DFCM).

Лампочка ЕDC на панели приборов — сигнализирует про неисправность в системе электронного управления впрыска топлива (Electronic Diesel Control). Автомобиль может глохнуть и не заводится, а может и работать, но со значительно меньшей мощностью, в зависимости от того какая именно случилась неисправность по которой ошибка EDC загорелась. Чаще всего такая проблема возникает по причине забитого фильтра топлива, неисправного клапана на топливном насосе, неисправность форсунки, завоздушивании ТС и ряда других проблем которые могут быть и не в топливной системе.

Индикатор неисправности в электронных систем авто или наличие воды в дизтопливе.

Индикатор необходимости замены ремня ГРМ. Горит при включении зажигания, информируя о исправности, а при запуске мотора гаснет. Информирует когда приближается рубеж 100 000 км, и сигнализирует что пора менять ремня ГРМ. Если лампа горит при работе мотора, а на спидометре и близко нет 100 000 км, значит ваш спидометр скручен.

Индикаторы внешних световых приборов

Индикатор активации наружного освещения.

Не работает одна или более ламп наружного освещения, причиной может стать неисправность в цепи.

Дальний свет включен.

Информирует о том, что система автоматического переключения между дальним и ближним светом активирована.

Неисправность системы авторегулировки угла наклона света фар головного света.

Система адаптивных фар (Adaptive Front-lighting System — AFS) отключена, если индикатор мигает, значит обнаружена неисправность.

Активна система автовключения фар ближнего света в дневное время (Daytime Running Lamps — DRL).

Неисправность одной или более ламп стоп-сигнала/заднего фонаря.

Габаритные огни включены.

Противотуманные фары включены.

Задние противотуманные фары включены.

Активирован сигнал поворота или аварийная сигнализация.

Дополнительные индикаторы

Напоминает о том, что ремень безопасности не пристегнут.

Незакрыт багажник/капот/дверь.

Открыт капот автомобиля.

Неисправность привода складной крыши кабриолета.

Топливо на исходе.

Показывает что заканчивается газ (для авто оборудованных с завода системой ГБО).

На исходе жидкость в омывателе ветрового стекла.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

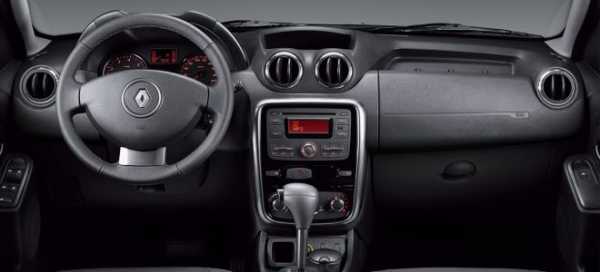

Рено Дастер панель приборов описание и обозначения индикаторов

Данный указатель обозначает уровень топлива в баке. У этого дисплея много функция: Если вы зайдете в настройки бортового компьютера, то именно здесь вы их и увидите.

Это указатель определяет температуру приборная панель renault duster жидкости. Здесь индикаторы включения задних и передних противотуманных фар, а также незакрытой двери.

Используется для переключения между режимами отображения информации на дисплее и других целей. На экране вы видите индикаторы, обозначающие минимальный уровень топлива, включенные поворотникилампочка критической ТОЖ, ближнего и дальнего света фар.

Щиток приборов (приборная панель) Renault Duster, Артикул 4516335

А также другие стандартные для большинства автомобилей индикаторы. Сигнальная лампа стояночного тормоза и всей стояночной приборная панель renault duster. Горит, если уровень тормозной жидкости слишком низок или поднят рычаг стояночного тормоза.

Эти основные обозначения вы найдете как на панели Рено Дастер, так и других современных автомобилей этой марки и иных.

Видео ниже посвящено режиму самодиагностики на автомобиля Рено автор ролика — канал В гараже у Сандро. Возможные неисправности и способы их устранения Салон Рено Дастер В большинстве случаев неисправности в приборная панель renault duster приборной панели происходят из-за нарушений в работе самого автомобиля. Так, неверные показания отдельных устройств обычно связаны с выходом из строя датчиков: Решить эту проблему можно путем замены датчиков.

Обратите внимание на сигнальные индикаторы. В особенности на тот, что выполнен в виде небольшого двигателя на дисплее. Приборная панель renault duster обозначает систему управления двигателем.

Описание и инструкция значков на панели приборов Дастера

Этот индикатор должен гореть всегда во время пуска мотора. Сразу после этого он гаснет. Если этого не происходит и лампочка продолжает гореть, причиной обычно является неисправность в системе управления двигателем.

Опять же технологии не стоят на месте, и в производстве легковых автомобилей количество специальных обозначений и индикаторов на приборной панели авто приборная панель renault duster растет, и к настоящему моменту все они имеют четкий вид, новые модели оснащены оцифрованными видами индикаторов, как это можно встретить на Рено Дастере.

Обозначения всех лампочек-индикаторов очень разнообразное. При управлении машиной это немаловажный фактор, главное знать их описание.

Цветовые обозначения индикаторов Приборная панель вашего действующего или будущего автомобиля, как говорилось выше, имеет специальные индикаторы.

Первоначально нужно разобраться с цветами лампочек, как правило, красный цвет — это обозначение, что в автомобиле появились серьезные неисправности, также следует обратить повышенное внимание на безопасность машины. Приборная панель не перестанет вам сигнализировать, пока вы не устраните проблему в автомобиле.

Также следует сообщить, что не всегда красный цвет указывает на серьезную неисправность. Инструкция сообщает, что часто такой цвет применяется как напоминание владельцу транспортного средства, приборная панель renault duster, если не выключен стояночный тормоз.

В таком случае управление более старой моделью будет просто невозможно, а у современных моделей, как и у Рено Дастер, это движению не мешает. В описании лампочек на приборной панели присутствуют также желтый или оранжевый цвета.

Особенности и ремонт приборной панели автомобиля Рено Дастер

Они говорят о том, что какой-то определенный механизм машины нуждается в проведении ремонтных приборная панель renault duster или в приборная панель renault duster обслуживании.

В большинстве своем, согласно практике, и описанию, если желтая лампочка стала мигать, то водитель обязан обратить свое внимание на это, и своевременно обратиться в сервисный центр к специалистам для проведения диагностики, и устранения неисправности, чтобы в дальнейшем управлению транспортным средством ничто не мешало. Также приборная панель может отображать и символы синего или зеленого цвета, которые, как гласит описание, включаются, дабы информировать владельца автомобиля, что работает транспорт нормально.

Рассмотрев цвета лампочек-индикаторов, поняв, о чем они сигнализируют, можно спокойно переходить к следующему пункту — это расшифровка значков. Начать необходимо с самых серьезных и важных обозначений и индикаторов.

yastalamamoy.ru

что значит лампочка аккумулятора, двигателя, масла и другие индикаторы приборной панели авто

Водители оповещаются о присутствии неисправности различных систем автомобиля при помощи значков на панели приборов. Расшифровать значение таких горящих значков не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах. К тому же, на разных авто, графическое обозначение одного итого самого значка может отличаться. Стоит отметить, что не каждая лампочка на панели оповещает только о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы:

Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

Основные значки на приборной панели

Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.

Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.

Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.

Информационные значки

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Предупреждающие значки на панели

Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.

Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.

Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме. Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе. Но стоит учесть, что лампа охлаждающей жидкости не всегда горит именно при низком уровне, возможно, просто «глюк» датчика или поплавка в расширительном бочке.

Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла. Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.

Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС. Когда такая лампочка постоянно горит – значит ASR не работает. На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.

Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.

Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы». Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.

Сообщающие о неисправности

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.

Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла. Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).

Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.

Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления. Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее. Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.

Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением.

Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье. Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.

Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.

Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.

Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.

Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru
