Панорамная фотография — Википедия

Панорамная фотография — разновидность фотографии, которая позволяет создавать изображение с большим углом обзора по горизонтали, который как минимум вдвое превышает этот же параметр нормального объектива. Термин также применим к фотографиям, скадрированным до сравнительно большого соотношения сторон, как правило больше, чем 2:1[1]. Поскольку не существует чёткой границы между «широкоугольной» и «панорамной» фотографией, первая из них обычно относится к типу использованного объектива, хотя сам по себе широкоугольный объектив не даёт панорамного изображения. Изображение, даваемое сверхширокоугольным объективом типа «рыбий глаз» и покрывающее стандартный кадр с соотношением 3:2, не считается панорамным, хотя и обладает большим углом обзора. Панорамным можно назвать изображение, перекрывающее человеческое поле зрения в пределах 160° по горизонтали и 75° по вертикали. Традиционное понятие панорамы предусматривает, что ширина панорамного снимка больше высоты как минимум вдвое, в некоторых случаях отображая 360° пространства в горизонтальной плоскости. Однако, современное понятие панорамной фотографии шире, и предполагает, что доступный угол наблюдения превосходит поле зрения наблюдателя, а в конечном приближении обеспечивает сферический обзор

[2][3].

Панорамные изображения начали создавать одновременно с появлением изобразительных искусств. Первый панорамный дагеротип был создан уже через несколько лет после появления технологий фотографии. В 1843 году Йозеф Пухбергер запатентовал фотоаппарат, снимающий поворотным объективом на изогнутую дагеротипную пластинку цилиндрического профиля[4]. Камера обеспечивала горизонтальный угол обзора в 150°, давая снимок шириной 61 сантиметр. Через год Фридриху фон Мартенсу удалось создать более совершенную камеру «Мегаскоп», в которой вместо ручного поворота объектива с помощью рукоятки использован пружинный механизм. Этим устройством с крыши Луврского дворца сделан первый в истории панорамный фотоснимок Парижа[5][6]. Сложность такой аппаратуры и техники панорамной съёмки не позволили панорамной дагеротипии получить широкое распространение.

Дальнейшее развитие связано с появлением мокрого коллодионного процесса. Для получения панорамы делалось несколько снимков (чаще всего 2 или 3), которые печатались на альбуминовой фотобумаге и затем вручную монтировались на общем паспарту. Съёмка велась с перекрытием, соседние снимки стыковались точной обрезкой

[3]. Панорамные снимки, созданные таким образом Джорджем Бернартом в годы Гражданской войны США, активно использовались для фотограмметрии при проектировании укреплений и инженерных сооружений. Аналогичная техника панорамной съёмки успешно использовалась и в современном желатиносеребряном фотопроцессе, дожив до времён цифровой фотографии. Появление в 1888 году гибкой фотоплёнки позволило усовершенствовать панорамную фотографию, сделав фильмовый канал изогнутым, как в дагеротипной камере Пухбергера. Плоские стеклянные фотопластинки исключали такую возможность. Первые панорамные фотоаппараты давали цилиндрическую проекцию пространства с помощью объектива, вращающегося вокруг вертикальной оси, проходящей через нодальную точку. Их названия говорят сами за себя: «Цилиндрограф» (1884 год), «Пантаскопик» (1862 год), «Глобускоп» и другие.

В начале XX века появились панорамные фотоаппараты, рассчитанные на рулонную фотоплёнку типа «рольфильм», либо на перфорированную 35-мм киноплёнку. Наиболее известны такие камеры, как «Widelux», разработанный в Японии в 1958 году, немецкий «Noblex», а также советские «ФТ» того же года выпуска и «Горизонт» (1967)

[7][8]. С появлением цифровой фотографии потребность в специальных панорамных фотоаппаратах отпала, так как появилась возможность создавать фотографии с любыми углами обзора склеиванием нескольких обычных снимков при помощи специальных компьютерных приложений. Большинство любительских цифровых фотоаппаратов комплектуются простейшими склейщиками такого типа (англ. Photostitcher) в составе поставляемого в коробке программного обеспечения. Кроме того, цифровая панорамная съёмка осуществима путём сканирования окружающего пространства с помощью ПЗС-линейки, поворачивающейся вместе с объективом вокруг его нодальной точки[9].

В аналоговой фотографии известны несколько методов получения панорамных снимков, для которых могут быть использованы как обычные фотоаппараты, так и специализированные камеры трёх типов.

Серия снимков с перекрытием[править | править код]

Наиболее распространённый способ панорамной фотографии, использующийся ещё со времён мокрого коллодионного процесса. Фотоаппарат закрепляется на штативе и после съёмки очередного кадра поворачивается на определённый угол вокруг вертикальной оси

[10]. Таким образом выполняется серия снимков, каждый из которых фиксирует часть будущей панорамы[11]. Угол поворота между соседними снимками незначительно меньше горизонтального угла поля зрения объектива, чтобы края изображения перекрывались. Съёмка может производиться с рук, но наилучшие результаты достижимы при использовании штатива. Многие производители фототехники выпускали для этих целей специальные штативные головки с круговой шкалой, размеченной в градусах. При недостаточном охвате объектива по вертикали, панорама может быть многорядной[12]. Фотоотпечатки, полученные в результате такой съёмки, монтируются на общем паспарту, а точное совмещение границ соседних снимков обеспечивается обрезкой острым ножом[13].

Недостатки этого метода заключаются в неизбежной видимости мест стыковки соседних снимков из-за перспективных искажений и разницы в оптической плотности отпечатков. Длинные прямые на готовых панорамах отображаются в виде ломаных линий, с переломами в местах склеек[10]. Проблемы совмещения особенно остро проявляются при съёмке сравнительно короткофокусным объективом. Технология требует тщательной регулировки параметров при фотопечати и лабораторной обработке снимков, чтобы обеспечить равномерность их фотографических свойств

[14]. Кроме того, практически неустранимы последствия виньетирования, а монтаж полученных панорам требует оформительских навыков. Этот метод панорамной съёмки получил распространение в цифровой фотографии, поскольку программными методами устранимо большинство его недостатков. В аналоговой фотографии эти проблемы практически отсутствуют при использовании специализированных панорамных фотоаппаратов.

Поворотный объектив[править | править код]

Панорамный фотоаппарат «Горизонт S3 U500» с поворотным объективом Снимок, сделанный панорамным фотоаппаратом с поворотным объективом. Видны характерные искажения горизонтальных прямых

Метод панорамной фотографии с помощью специальных фотоаппаратов с объективом, вращающимся вокруг оси, перпендикулярной оптической, и пересекающейся с ней в задней нодальной точке. Фотоплёнка располагается на цилиндрической направляющей, проложенной вокруг оси вращения объектива[15]. Изображение проецируется на фотоплёнку сквозь узкую щель в цилиндрическом корпусе объектива. Во время съёмки корпус с объективом поворачивается на шарнирах, последовательно экспонируя кадр через щель, движущуюся вдоль его длинной стороны

[16]. Процесс съёмки одного кадра может занимать несколько секунд, хотя при этом выдержка остаётся моментальной. Она регулируется скоростью поворота корпуса объектива и шириной щели, выполняющей роль фокального затвора.

В отличие от склеенных панорам, длинные прямые выглядят на готовом снимке цельными, но при отклонении от центра кадра они выгибаются в виде дугообразных линий (в форме синусоиды), сходящихся к боковым границам[10]. Например, при наклоне фотоаппарата вверх линия горизонта выглядит как чаша, выгибаясь к низу. Типичные углы обзора фотоаппаратов такого типа составляют от 110° до 140°, а соотношение сторон кадра доходит до 4:1[3]. Фотоаппараты, рассчитанные на фотоплёнку тип-135, дают удлинённый кадр, превосходящий малоформатный в 2–3 раза по ширине. Советский «Горизонт» экспонирует кадр размером 24×58 мм[17].

Фотоаппараты этого типа чаще всего оснащаются объективом типа фикс-фокус, который жёстко установлен на заводе на гиперфокальное расстояние и при открытой диафрагме обеспечивает резкое отображение удалённых сцен

[* 1]. При съёмке близко расположенных предметов приходится закрывать диафрагму для увеличения глубины резкости. В большинстве случаев в некоторых пределах доступна регулировка выдержки, самая длинная из которых ограничена скоростью поворота объектива. Поэтому длительные выдержки на таких фотоаппаратах недоступны, ограничивая их использование для съёмки тёмных сцен. По тем же причинам камеры с поворотным объективом непригодны для съёмки с фотовспышкой. Невысокая скорость сканирования панорамы также препятствует съёмке быстро движущихся объектов, отображаемых с искажением. Однако этот недостаток может быть использован в художественных целях, например в так называемой щелевой или стрип-фотографии[18][19].

Вращающаяся камера[править | править код]

Поворотный фотоаппарат «Leme»

Иногда такие камеры называются «сканирующими» и обеспечивают углы горизонтального обзора 360° и больше, давая возможность многократной съёмки одного и того же фрагмента ландшафта на один кадр. Устройство похоже на предыдущий тип фотоаппарата, но поворачивается не только объектив, а весь корпус, установленный на вертикальной рукоятке

[20]. Механический или электрический привод вращает такую камеру вместе с объективом вокруг его нодальной точки, а лентопротяжный механизм подаёт фотоплёнку с таким расчётом, что она остаётся неподвижной относительно изображения, которое строит движущийся объектив в экспонирующей щели.

Длинные прямые при этом также отображаются в виде дугообразных линий, как в камерах предыдущего типа. Принцип действия таких фотоаппаратов был изобретён в 1880-х годах[21]. Первый вращающийся фотоаппарат «Périphote» создан братьями Люмьер в 1900 году[22]. Также известны «Cirkut» (1905), «Leme» (1962), «Rotaflex 360» (1968), «Hulcherama» и «Alpa ROTO SM60» (1979), «Глобускоп» (1981) и «Roundshot» (1988)[23]. В СССР аналогичный фотоаппарат для 35-мм киноплёнки разработан И. Петровым в 1940-х годах[24]. В отличие от иностранных образцов, советский прибор позволял делать не только панорамные, но и обычные малоформатные негативы при неподвижном механизме, однако серийный выпуск так и не был налажен[25].

По такому же принципу строятся современные цифровые панорамные фотоаппараты «Паноскан» (англ.)русск. и «Айскан» (англ. Panoscan, Eyescan). Вместо плёнки за экспонирующей щелью располагается ПЗС-линейка, последовательно регистрирующая изображение по мере поворота объектива. Цельное изображение формируется в кадровой памяти камеры

[9].

Широкоугольный фотоаппарат[править | править код]

Разновидность панорамных фотоаппаратов, снабжённая неподвижным ортоскопическим сверхширокоугольным объективом и плоским кадровым окном[26]. Конструктивно такие камеры ничем не отличаются от обычных фотоаппаратов, за исключением удлинённого кадрового окна и возможности свести к минимуму задний отрезок объектива. Поэтому широкоугольные камеры часто строятся по схеме шкальной аппаратуры, благодаря большой глубине резкости объектива[15]. В отличие от камер с вращающимся объективом, дающим цилиндрическую проекцию, широкоформатные фиксируют плоскую с искажениями на краях кадра. При углах обзора свыше 90° неизбежно виньетирование, которое иногда компенсируется маской перед центром объектива.

Однако в отличие от двух предыдущих типов, такие фотоаппараты допускают любые выдержки, в том числе длительные, а также использование фотовспышки. Таким образом, ими возможна съёмка тёмных сцен при недостатке освещения. Наиболее известны фотоаппараты «Hasselblad X-pan», «Linhof Technorama 617» и «Fuji GX617»

[27][28]. Некоторое распространение получили панорамные задники для крупноформатных камер. Такие устройства позволяют делать на «рольфильме» панорамные снимки форматом до 6×17 сантиметров с помощью широкоугольной оптики на стандартных крупноформатных фотоаппаратах[23].

Цифровые фотоаппараты такого типа позволяют исправлять искажения программными средствами. Поэтому для получения широких углов обзора в них могут использоваться специальные паноморфные объективы, специфические предыскажения которых устраняются при обработке цифровых файлов[29].

Распространение цифровой фотографии позволило резко усовершенствовать панорамную технологию, добиваясь высокого качества при больших углах обзора и без сложного оборудования.

Цифровая склейка[править | править код]

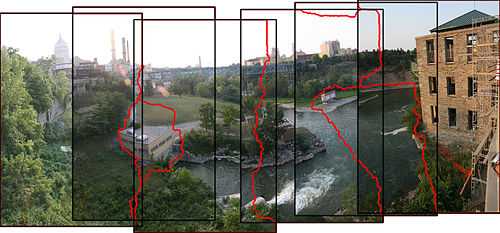

Создание панорамного снимка последовательной съёмкой. Красными линиями обозначены места склейки исходных изображений

Наиболее распространённый метод, предусматривающий последовательную съёмку участков панорамы обычным цифровым фотоаппаратом с последующим программным объединением в общий снимок высокого разрешения[30]. Готовый снимок может быть двух видов: в цилиндрической проекции, как в аналоговой фотографии с поворотным объективом, или в сферической, пригодной также для использования в устройствах виртуальной реальности. Чтобы свести к минимуму ошибки совмещения при склеивании, съёмка должна вестись фотоаппаратом, закреплённым на специальной штативной головке, поворачивающей камеру вокруг входного зрачка объектива. Это позволяет исключить параллакс близких предметов из-за смещения точки съёмки при повороте фотоаппарата[30].

Приложения для цифровой склейки панорам позволяют корректировать перспективные искажения, благодаря чему технология в некоторых случаях может использоваться как альтернатива дорогостоящим шифт-объективам и карданным камерам с подвижками[2]. Кроме создания панорам, такая технология пригодна для получения снимков с очень большим разрешением обычной аппаратурой. Однако из-за последовательной съёмки способ пригоден только для регистрации неподвижных объектов, поскольку их смещение приводит к неточностям склейки или даёт искажённое изображение.

Кроме склейки снимков, сделанных цифровыми фотоаппаратами, программное обеспечение позволяет с высоким качеством склеивать файлы, полученные оцифровкой негативов или фотоотпечатков таких же панорам. При этом качество совмещения границ значительно превосходит получаемое выклеиванием этих же снимков на общем паспарту, поскольку исходные изображения трансформируются в соответствии с выбранной проекцией. Кроме того, длинные прямые отображаются плавными кривыми, а не ломаными линиями, благодаря программному предыскажению.

Катадиоптрические камеры[править | править код]

Оптическая схема катадиоптрической камеры

Панорамное изображение может быть получено с помощью катадиоптрической оптики, содержащей сферические зеркала. Получаемое изображение имеет круговой обзор в 360°, но с сильными искажениями. Последующая цифровая обработка позволяет трансформировать искажённое изображение в прямое с цилиндрической или сферической проекциями.

Одним из главных достоинств метода считается полное отсутствие хроматической аберрации благодаря использованию зеркала вместо линзы. Система позволяет получать изображения, сходные по характеру со сканирующими камерами или склеенными из нескольких снимков. Однако для съёмки требуется одна экспозиция, происходящая одновременно для всех частей изображения. Это также даёт преимущество, позволяя фиксировать движущиеся объекты и снимать видео. В то же время, изображение катадиоптрической системы имеет сложную форму, оставляя часть площади матрицы без использования. Это вынуждает использовать сенсоры с избыточным разрешением для получения высококачественных снимков. На сегодняшний день известны катадиоптрические приставки для смартфонов, такие как «GoPano Micro» или «Kogeto Dot»[31].

3D-панорамы[править | править код]

Как правило, объёмные панорамные фотографии выполняются в сферической проекции. Некоторые фотоаппараты обладают функцией автоматической съёмки таких панорам в качестве стандартной опции. При этом могут использоваться как два объектива, так и один. Наиболее известны фотоаппараты «Samsung NX-1000» и «Sony DSC RX-1», снабжённые функцией съёмки трёхмерных панорам[32].

Панография ночного Гайд-парка

Так называется приём, используемый фотохудожниками и основанный на наиболее распространённой технике панорамной фотографии, когда делается серия снимков с их последующей склейкой[33]. При этом взаимная ориентация снимков выбирается произвольной, а полученная итоговая панорама не обрезается до прямоугольника. Готовый снимок выглядит как набор фотографий, в совокупности отображающий какой-либо объект.

В отличие от панорамной фотографии, подразумевающей точную бесшовную стыковку всех изображений, в панографии намеренно нарушаются базовые правила съёмки, которая может проводиться с разной экспозицией, масштабом и даже с разных точек. Таким образом достигается требуемый художественный эффект. Готовый коллаж может быть создан как из бумажных отпечатков вручную, так и из цифровых файлов с помощью компьютера. Для цифровой «сборки» в панографии используются обычные графические редакторы вместо специализированных приложений-фотосшивателей.

Одним из основоположников панографии считается художник Дэвид Хокни, создававший инсталляции из фотоотпечатков размером 10×15 сантиметров. Один из самых известных его коллажей «Перблоссом Хайвей» (англ. Pearblossom Highway) выставлен в музее Гетти[34].

  1. ↑ Реже объектив таких фотоаппаратов фокусируется на «бесконечность»
  1. ↑ Панорамные фотоаппараты (рус.). ZENIT Camera. Дата обращения 10 августа 2019.
  2. 1 2 Снимаем панорамы (рус.). журнал «Prophotos» (22 марта 2016). Дата обращения 5 ноября 2017.
  3. 1 2 3 Harald Woeste. A History of Panoramic Image Creation (англ.). «Graphics». Дата обращения 30 октября 2017.
  4. Владимир Родионов. Хронология событий, связанных с получением изображения (рус.). Новая история светописи. iXBT.com (6 апреля 2006). Дата обращения 17 декабря 2016.
  5. ↑ ФОТОГРАФИЯ. Всемирная история, 2014, с. 32.
  6. ↑ Новая история фотографии, 2008, с. 48.
  7. ↑ Foto&video, 2005.
  8. ↑ Фотокинотехника, 1981, с. 231.
  9. 1 2 Mark III (англ.) (недоступная ссылка). Panoscan. Дата обращения 9 апреля 2017. Архивировано 27 мая 2017 года.
  10. 1 2 3 Советское фото, 1968, с. 38.
  11. ↑ Общий курс фотографии, 1987, с. 133.
  12. ↑ Краткий справочник фотолюбителя, 1985, с. 213.
  13. ↑ Краткий справочник фотолюбителя, 1985, с. 215.
  14. ↑ Учебная книга по фотографии, 1976, с. 303.
  15. 1 2 Фотоаппараты, 1984, с. 36.
  16. ↑ Общий курс фотографии, 1987, с. 47.
  17. ↑ Фотокинотехника, 1981, с. 68.
  18. Анатолий Ализар. Щелевая съёмка: сжатие времени по горизонтали (рус.). «Хабрахабр» (16 октября 2012). Дата обращения 5 ноября 2017.
  19. Andrew Davidhazy. Basics of Strip Photography (англ.). Персональный сайт. Дата обращения 31 октября 2017.
  20. ↑ Фотоаппараты, 1984, с. 37.
  21. ↑ Revue Fotografie, 1974, с. 65.
  22. ↑ Le Photorama Lumière (фр.). Institut Lumière. Дата обращения 29 октября 2017.
  23. 1 2 Roger W. Hicks. Panoramic Cameras; Gear To Help You Get The WIDE View (англ.). журнал «Shutterbug» (1 June 2006). Дата обращения 3 февраля 2019.
  24. ↑ Путь фотоаппарата, 1954, с. 125.
  25. Георгий Абрамов. «Панорамный универсальный», И. Петров, лауреат Сталинской премии (рус.). Этапы развития отечественного фотоаппаратостроения. Дата обращения 10 августа 2019.
  26. ↑ Хеджкоу, 2004, с. 23.
  27. Matthew Robert Joseph. The Hasselblad Xpan (англ.). «Phototeque». Дата обращения 3 декабря 2017.
  28. Ken Rockwell. Linhof Technorama 617 Test Review (англ.). Персональный сайт. Дата обращения 3 декабря 2017.
  29. ↑ Паноморфный объектив и «рыбий глаз» не близнецы (рус.). Видеонаблюдение. Дата обращения 29 октября 2017.
  30. 1 2 Владимир Алексеев. Панорамная съёмка: основы техники (рус.). Росфото (16 ноября 2016). Дата обращения 5 ноября 2017.
  31. Павел Котов. GoPano micro: 360-градусная камера для iPhone (рус.). 3D News (5 апреля 2011). Дата обращения 29 октября 2017.
  32. Сергей Вервейко. Samsung NX1000 — недорогая и точная беззеркалка, теперь с Wi-Fi (рус.). 3D News (21 сентября 2012). Дата обращения 31 октября 2017.
  33. Milendia Solomarina. Панография. Мастер-класс (рус.). LiveInternet (6 февраля 2012). Дата обращения 31 октября 2017.
  34. ↑ Pearblossom Hwy., 11 - 18th April 1986, #2 (англ.). Музей Гетти. Дата обращения 31 октября 2017.
  • Е. А. Иофис. Фотокинотехника. — М.: «Советская энциклопедия», 1981. — С. 231—232. — 449 с. — 100 000 экз.
  • Н. Д. Панфилов, А. А. Фомин. VIII. Специальные виды съёмок // Краткий справочник фотолюбителя. — М.: «Искусство», 1985. — С. 191—220. — 367 с. — 100 000 экз.
  • А. А. Сыров. Путь фотоаппарата / Н. Н. Жердецкая. — М.: «Искусство», 1954. — С. 124—127. — 143 с. — 25 000 экз.
  • Э. Д. Тамицкий, В. А. Горбатов. Глава IV. Позитивный процесс // Учебная книга по фотографии / Фомин А. В., Фивенский Ю. И.. — М.: «Лёгкая индустрия», 1976. — С. 255—315. — 320 с. — 130 000 экз.
  • Фомин А. В. Глава VI. Фотосъёмка // Общий курс фотографии / Т. П. Булдакова. — 3-е. — М.: «Легпромбытиздат», 1987. — С. 116—136. — 256 с. — 50 000 экз.
  • Мишель Фризо. Новая история фотографии = Nouvelle Histoire de la Photographie / А. Г. Наследников, А. В. Шестаков. — СПб.: Machina, 2008. — 337 с. — ISBN 978-5-90141-066-0.
  • Джон Хеджкоу. Фотография. Энциклопедия / М. Ю. Привалова. — М.: «РОСМЭН-ИЗДАТ», 2004. — 264 с. — ISBN 5-8451-0990-6.
  • М. Я. Шульман. Фотоаппараты / Т. Г. Филатова. — Л.,: «Машиностроение», 1984. — 142 с. — 100 000 экз.
  • Рождение фотографии // ФОТОГРАФИЯ. Всемирная история / Джульет Хэкинг. — М.,: «Магма», 2014. — С. 18—25. — 576 с. — ISBN 978-5-93428-090-2.
  • Панораматический аппарат чехословацкой конструкции (рус.) // Revue Fotografie : журнал. — 1974. — Декабрь (№ 4). — С. 64, 65.

ru.wikipedia.org

Зачем делают панорамный снимок зубов

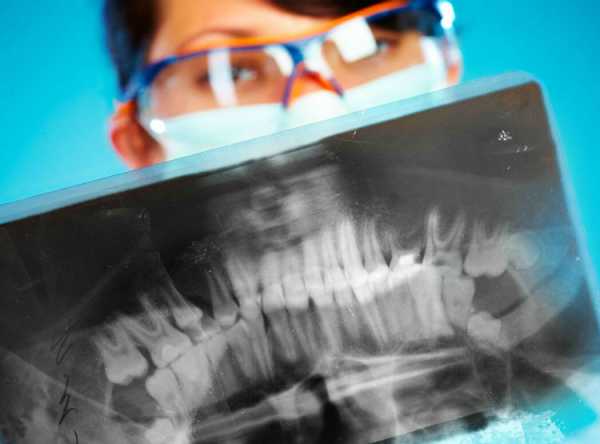

Ортопантомограмма – это круговой обзорный (панорамный) снимок двух челюстей, развернутых в плоскости. В настоящее время, снимок делают цифровым методом – он не обладает большой степенью облучения и имеет отличное качество изображения. В отличие от процедуры рентгенографии, ОПТГ проводится с охватом всей зубочелюстной системы и носовых пазух. Ортопантомограмму назначают при скрытых воспалительных процессах и при заболеваниях зубов.

Зачем нужна ортопантомограмма (ОПТГ)?

Ортапантомограмму у пациента могут потребовать такие врачи, как:

  • Стоматолог-терапевт – для определения состояния полости рта в целом
  • Ортопед – при отсутствии ( полном или частичном) зубов
  • Пародонтолог – для определения наличия пародонтальных карманов и степени альвеолярного отростка
  • Ортодонт – для того, чтобы увидеть состояние корней и наклон всех составляющих зубов
  • Хирург – при сложных удалениях
  • Имплантолог – для оценки состояния костной ткани
  • Детский стоматолог – для определения развития прикуса
  • Оториноларинголог – для диагностики состояния гайморовых пазух

На панорамном снимке можно увидеть состояние ротовой полости и патологические отклонения её составляющих

На панорамном снимке можно увидеть состояние:

  • Зубов, их корней и каналов
  • Коронок и пломб
  • Тканей пародонта, синусов и гайморовых пазух

ОПТГ способно выявить:

  • Кисты, фиброзы, гранулемы и другие новооборазования
  • Скрытые кариозные полости
  • Абсцессы, наличие разных воспалений
  • Положение ретинированных ( т.е. непрорезавшихся) зубов
  • Плотность кости
  • Расстояние до гайморовой пазухи на верхней челюсти

В каких случаях нужен панорамный рентген?

Врачи-стоматологи просят пациентов сделать ортопантомограмму в следующих случаях:

  • Ортопантомограмму нужно выполнить, если пациент намерен скорректировать прикус и поставить брекеты.
  • Панорамный снимок необходим, если пациенту необходимо лечение элайнерами.
  • В период подготовки зубов к имплантации и протезированию, ОПТГ помогает увидеть, хватает ли костной ткани для процедуры, требуется ли синус-лифтинг, какое количество имплантов и каких размеров нужно будет использовать, сложным ли будет процесс заживления.
  • После анализа ОПТГ, доктор может принять решение, удалять зуб мудрости, или проводить лечение. Снимок показывает положение восьмерок и их состояние.
  • Перед любым хирургическим вмешательством в ротовой полости, необходимо сделать рентген.
  • Орпотпантомограмму назначают детям, для отслеживания роста постоянных зубов. Она помогает вовремя выявить патологию, неправильный прикус, воспалительные процессы мягких тканей.

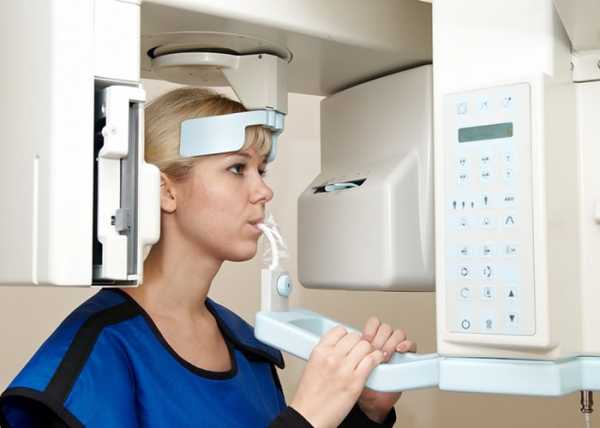

Как делают панорамный снимок зубов?

[/wpmfc_cab_ss]Аппарат ортопантомограф должен находиться в помещении со свинцовой защитой стен и дверей.[/wpmfc_cab_ss]

Процедура занимает не более трех минут и включает несколько этапов:

  1. Перед процедурой пациенту необходимо снять все металлические предметы – серьги, цепи, пирсинг, очки, съемные протезы и тд. Это нужно для того, чтобы рентген получился без каких-либо искажений.
  2. Пациенту предлагают занять место у рентген аппарата и надеть защитные свинцовые воротник и фартук. Необходимо прижаться грудью к платформе.
  3. Между зубами кладут пластиковый держатель, который нужно будет прикусить. Менять положение зубов и держателя нельзя. Губы должны быть закрыты, а язык прижат к небу.
  4. Во время процедуры нужно стоять ровно, запрещается двигаться и смотреть вниз.
  5. Необходимо слушать врача-рентгенолога и выполнять все его требования.
  6. Рентгеновский излучатель около 20 секунд вращается вокруг головы пациента и делает несколько снимков.
  7. Изображения обрабатываются программой на компьютере и выводятся на экран в объеме 2D.

Внимание! Иногда врач просит запрокинуть или наклонить голову, если есть необходимость для проведения оценки разных участков ротовой полости.

Преимущества и недостатки

Основные преимущества ОПТГ по сравнению с обычным рентген-снимком:

  • Доза облучения снижена на 70-90% ( не более 0,02 мЗв). Если сравнивать, например, с флюорографией, последняя оказывает нагрузку на организм в десятки раз больше
  • Получение информации о зубах двух челюстей сразу
  • Неискаженное, четкое изображение
  • Возможность увеличения нужной зоны на экране компьютера
  • Такой метод может использоваться даже во время беременности во втором триместре и в период грудного вскармливания
  • Исследование круговой рентгенограммой безопасно, поэтому может назначаться лицам с нарушением развития и людям пожилого возраста
  • Точность исследования, позволяющая остановить развитие болезни на начальном этапе
  • Полное отсутствие неприятных ощущений
  • Диагностика болей с непонятной для пациента локализацией
  • Диагностика опухолей, кист, т.е. бессимптомных болезней
  • Экономия время доктора и пациента – процесс быстрый и несложный
  • Фиксация головы пациента в соответствии с его особенностями анатомии, что позволяет избежать движений человека и смазывания изображения
  • ОПТГ можно проводить пациентам с ограниченными возможностями и детям

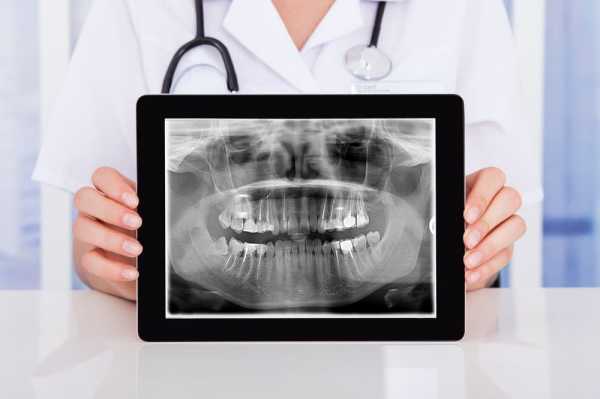

  • Цифровой панорамный снимок можно отправить по интернету в любой город или страну по необходимости
  • Полученный панорамный снимок можно хранить в памяти компьютера, на флешке, диске и другом съемном носителе
  • Обычно лаборант распечатывает также снимок челюстей на бумаге

Недостатки ортопантомограммы:

  • Риск проведения процедуры женщинам во время беременности, особенно в 1 триместре
  • Доза облучения хоть и небольшая, но все равно, не полезная, и равна примерно двухчасовому полету в самолете
  • Изображение является плоским, поэтому не дает точную информацию о форме и размере разных анатомических образований
  • При наличии во рту металлических протезов “советского” типа, процедура проведения ОПТГ противопоказана

Для чего делается круговая дентальная рентгенограмма?

Для определения состояния ротовой полости в целом применяется круговая дентальная рентгенограмма

Круговая дентальная рентгенограмма делается для того, чтобы врач смог оценить состояние полости рта в целом. Она проводится при комплексной диагностике, для выравнивания зубов, перед имплантацией, перед хирургической операцией, при лечении пародонтоза и для оценки динамики роста зубов. Рентгенограмма может делаться с целью выявления кариеса зубов, для оценки качества пломбировки, для подтверждения травм, переломов корней зубов и челюстных костей.

Внимание! Ортопантомограмма – важная и полезная процедура для качественного лечения полости рта пациента. Визуально, на приеме, врач-стоматолог сможет увидеть не более 50% тканей, а все, что скрыто в глубине – позволит выявить ОПТГ. Без ясного и четкого изображения невозможно поставить точный диагноз, поэтому так важно не бояться минимального количества облучения и при любых патологиях идти и делать панорамный снимок зубов.


zubneboley.ru

Панорамная рентгенография челюсти: как делают

Панорамное сканирование имеет обширные показания. Диагностика предоставляет подробную информацию относительно заболеваний полости рта, что помогает в лечении.

Что такое панорамный снимок зубов

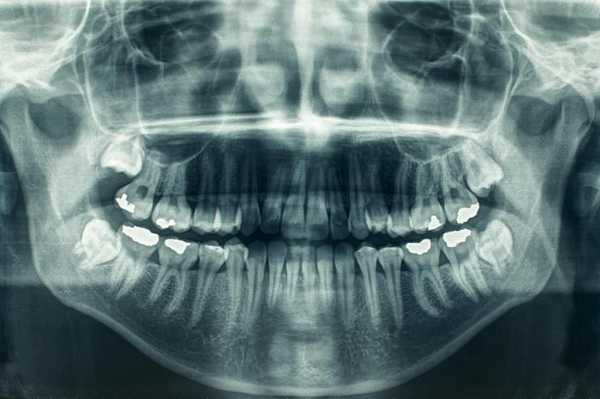

ОПТГ – ортопантомограмма, или ортопанорамная диагностика. Так называют исследование, целью которого является изучение состояния обеих челюстей человека.

Панорамная рентгенография назначается в ситуациях, когда врач хочет получить объемный снимок верхней и нижней челюстей, а не только проблемного участка.

Рентгенологическое исследование зубных рядов под названием ортопантомография имеет явный результат – ОПТГ-снимок, который дает стоматологу полную картину того, что сейчас происходит в ротовой полости. В частности, становится понятным, какие костные и мягкие ткани повреждены, где образовались поддесневые зубные камни, в чем причина болезненных нарушений, каково состояние зубов мудрости и остатков корней.

Полученное изображение включает в себя также носовые пазухи, кости и височно-нижнечелюстные суставы.

Ортопантомограмма расшифровывается профессиональными стоматологами, которые выдают медицинское описание и ставят диагноз. Несмотря на наглядность изображения, самостоятельно делать выводы нельзя, нужно довериться профессионалам.

ОПТГ не имеет альтернатив с точки зрения диагностики состояния зубочелюстной и прилегающих областей. Ее преимущества: отличное качество изображения, информативность, безопасность, быстрота и доступность.

Панорамный снимок челюсти: как проводится

Аппараты для получения панорамных снимков называют ортопантомографами. Технически процедура выглядит следующим образом – пациента ставят в центр аппарата и дают ему накусить между зубами специальную пластину, чтобы добиться неподвижности челюстей. Далее вокруг головы пациента движется подвижная часть ортопантомографа, которая состоит с одной стороны – из источника рентгеновского излучения, а с другой – рентгеновской пленки или цифрового датчика.

Вся процедура длится от 8 до 20 секунд, что зависит от оборудования, и чем меньше время облучения тем лучше. В зависимости от того на чем регистрируется снимок (на пленке или цифровом носителе) – ортопантомографы делятся на пленочные и цифровые. Сразу скажем, что пленочные ортопантомографы дают нечеткое размытое изображение – особенно в области центральных зубов верхней и нижней челюсти, и поэтому являются откровенно устаревшими.

Цифровые ортопантомографы имеют большую ценность для диагностики в силу того, что специальная компьютерная программа таких аппаратов улучшает качество изображения, которое потом можно рассмотреть в деталях на экране компьютера. Кроме того, при необходимости цифровую картинку можно также напечатать в последствии и на пленке или фотобумаге (если в этом есть необходимость), но все же лучше всего иметь цифровой носитель.

Показания к исследованию

Панорамный рентген назначается пациентам для оценки состояния зубочелюстной системы в целом, что необходимо в следующих ситуациях:

  • Планирование ортодонтического лечения.
  • Диагностика пародонтоза – с помощью панорамных снимков можно оценить уровень резорбции костной ткани альвеолярного отростка верхней челюсти и соответствующей части нижней челюсти.
  • Выявление ретинированных (непрорезавшихся) и дистопированных (неправильно расположенных) зубов и их расположения относительно других образований.
  • Оценка состояния кости челюсти при планировании имплантации искусственных зубов.
  • В ортопедической стоматологии – оценка состояния сохранившихся зубов для подбора способа протезирования.
  • Диагностика хирургических патологий – кист, опухолей, остеомиелита и специфических заболеваний (туберкулез, актиномикоз).
  • Контроль качества терапевтического и ортопедического лечения.

Нежелательно проводить любое рентгенологическое исследование в период беременности, однако в случае острой необходимости этот вопрос решается индивидуально на усмотрение специалиста. Лучевая нагрузка в ходе исследования не превышает максимально допустимые значения – она равна 0,02 мЗв, что идентично лучевой нагрузке при перелете на средние расстояния. Специальный свинцовый фартук прикрывает живот женщины, поэтому в третьем триместре проходить такое обследование допустимо. Важно следовать всем командам специалиста, чтобы получить качественный снимок с первого раза, так как повторно проходить обследование нежелательно.

Зачем врач может назначить пациентам панорамные снимки зубов

В большинстве случаев при дежурном визите к врачу прибегать к рассматриваемому способу диагностики в стоматологии не требуется, так как опытные специалисты способны определить причину болезней, очаги и повреждения визуально. Однако бывают моменты, когда «на глаз» происхождение боли и бессимптомной патологии распознать невозможно, так как причина кроется в деснах, залегает глубоко в корнях, скрывается иным образом. Поэтому обнаружить источник можно либо с помощью болезненного надреза, либо используя панорамный рентген.

Существует широкий перечень показаний для выполнения ортопантомограммы. Это объясняется универсальностью и информативностью такого метода исследований. С ее помощью получают исчерпывающие сведения о состоянии ротовой полости и ЛОР-органов.

Основные причины назначения:

  • контроль прорезывания молочных, постоянных зубов у детей и зубов мудрости – у взрослых. Своевременная диагностика позволяет определить и исправить нарушенный порядок этих естественных процессов;
  • сложное удаление зуба, включая зуб мудрости. Без планирования в ходе операции могут возникнуть осложнения, только фото с соответствующим качеством изображения дает уверенность, что все будет ликвидировано чисто;
  • предоперационная подготовка. ОПТГ-снимок нужен для расчета расстояний, преград и последствий при составлении планов хирургического вмешательства, установки имплантов, коронок, штифтов для наращивания. Имплантация и отбеливание проводятся строго после снимка, демонстрирующего состояние костной ткани, ее параметры, взаиморасположение с соседними зубами. Благодаря этому определяются тип протеза, размер штифта с учетом структуры всей челюсти;
  • подготовка к выравниванию. Искривленные зубы – проблема многих людей. Чтобы сделать их стройными, ровными и при этом не навредить, нужно определить особенности прикуса, зубного ряда и поставить правильные брекеты;
  • перелом травматического происхождения;
  • подозрение на кисту, опухоль;
  • лечение полипов, пародонтоза, гайморита и других серьезных болезней, которые не обязательно затрагивают зубы, но могут быть определены с помощью панорамного рентген-снимка головы;
  • воспалительные процессы костных и мягких тканей. На ОПГ можно обозначить локализацию и эпицентр поражения.

При системном лечении серьезных заболеваний с целью наблюдения за динамикой выздоровления врач назначает серию снимков с требуемой периодичностью.

Как делают круговую дентальную рентгенограмму

Пациента приглашают в диагностический кабинет, который оборудован специальным прибором – ортопантомографом.

Для безопасности на тело надевается свинцовый фартук, который не пропускает лучи и уберегает внутренние органы от ионизирующего воздействия.

Пациенту нужно снять с себя все металлические предметы: сережки, цепочки, пирсинг, очки, элементы одежды. Это необходимо для того, чтобы исключить появление артефактов на итоговой картинке. Процедура выполняется в следующем порядке:

  • человек располагается напротив аппарата на специальной платформе. Встать или сесть нужно так, чтобы обеспечить правильное прилегание исследуемой области;
  • делается прикус пластиковой детали. Для этого следует сомкнуть вокруг нее губы и замереть в указанной рентгенологом позе;
  • больной ожидает прохождения сканера (20-40 секунд) в зафиксированном положении. Чтобы обеспечить неподвижность, к груди обследуемого прижимается пластина, а сам он должен держаться за ручки ортопантомографа. Скорость процедуры позволяет сделать даже детский панорамный снимок челюстей без осложнений и повторного запуска.

Болезненные ощущения и дискомфорт при сканировании отсутствуют, самочувствие остается на прежнем уровне.

Панорамный снимок зубов: минусы

Учитывая, что челюсти человека искривлены и не являются плоскими, то ортопантомографу приходится совмещать несколько снимков (сделанные в разных плоскостях) – в один плоский двухмерный снимок. В этом процессе есть большой минус: у разных людей форма челюстей и их искривление разные, а ход лучевой трубки вокруг головы человека во время процедуры – всегда стандартный.

Это приводит к тому, что любой панорамный снимок всегда будет не совсем точно передавать размеры зубов, корневых каналов, размеры костной ткани. Искажение от реального размера этих объектов у разных производителей составляет примерно – от 15 до 30%. Поэтому любой панорамный снимок зубов (как пленочный, так и цифровой) – всегда является только примерным методом диагностики, позволяющим увидеть только общую картину состояния зубов и челюстей.

Важно: так как ортопантомографы делают снимок только в одном срезе на определенном участке челюсти – корневые каналы трехкорневых зубов верхней челюсти (6-7-8) будут получаться всегда немного размытыми (как на цифровых, так и пленочных панорамных снимках). Это связано с тем, что три корня всегда находятся в разных срезах/плоскостях, и ортопантомограф не может сфокусироваться сразу на всех из них.

Поэтому четкими будут только однокорневые, а также двухкорневые зубы верхней и нижней челюсти (два корня находятся в одной плоскости) – и причем только на цифровых снимках. А вот передние зубы обоих челюстей на пленочных ортопантомографах будут размыты всегда в силу сильного изгиба передних отделов челюстей, а также технических несовершенств пленочных ортопантомографов.

Методика проведения


Специальную подготовку накануне исследования проводить не нужно. Непосредственно перед процедурой следует снять с себя все изделия, содержащие металл – сережки, цепочки, очки, зубные протезы. Пренебрежение этим правилом приведет к получению неинформативных снимков, так как металлические предметы задерживают рентгеновские лучи, в результате чего они затеняют анатомические образования.

В ходе обследования пациент должен быть защищен от вредного излучения. Для этого на него надевают свинцовые фартук и воротник, которые защищают органы, особенно восприимчивые к действию вредных лучей. После этого обследуемый заходит в рентгеновский аппарат, где ему дают специальную палочку, которую нужно крепко прикусить зубами.

Язык на все время сканирования должен быть плотно прижат к небу, шевелить челюстью нельзя.

Врач контролирует положение тела пациента – он должен опираться грудью на специальную платформу, и при этом быть полностью неподвижным – для удобства в некоторых аппаратах есть специальные поручни.

После запуска аппарата вокруг головы начинает вращаться излучатель, при необходимости рентгенолог попросит изменить положение головы. Процедура сканирования займет не более 5 минут, важно постоянно контролировать положение языка и губ – они должны быть сомкнуты.

Расшифровка результатов

Правильно расшифровать полученные снимки может только специалист. На полученных рентгенограммах можно увидеть такие патологии, как:

  • Кариес первичный или вторичный – на снимке выглядит как темные участки на фоне светлых зубов.
  • Пульпит можно диагностировать при наличии глубоких кариозных полостей, дошедших до полости зуба.
  • Периодонтит определяется как участки разрежения тканей в области верхушек корней зубов.
  • Киста на снимке выглядит как округлое образование темного цвета в альвеолярном отростке или теле челюсти.
  • Остеомиелит визуализируется как темные участки в теле челюсти, заполненные некротической массой.

Сделать панорамный рентген можно в любой стоматологии, государственной или частной, оборудованной аппаратом для кругового рентгена. Простота проведения исследования, высокая информативность и низкая лучевая нагрузка привели к широкому распространению метода панорамной рентгеноскопии.

ИСТОЧНИКИ:
https://diagnostinfo.ru/rentgenografiya/zuby/panoramnaya-rentgen-diagnostika-chelusti.html
https://24stoma.ru/panoramnyj-snimok-zubov.html
https://idiagnost.ru/issledovaniya/rentgen/kak-provoditsya-panoramnyj-snimok-zubov

uzibook.ru

Панорамная фотография

Панорама - это снимок, который отображает большое пространство по горизонтали или по вертикали. Обычно такие снимки делают склейкой нескольких фотографий. Панорамная фотография считается отдельным жанром в фотографии.

1. Выбираем место съемки

Для того, чтобы панорама получилась привлекательной, следует выбрать хорошее, красивое место для съемки. Множество удивительных мест есть вокруг каждого из нас. Нужно только присмотреться. Очень распространена панорамная съемка городского вида и пейзажа, но не стоит забывать об интерьерной панорамной съемке.

2. Настройки фотоаппарата

Многие камеры имеют панорамный режим съемки. Этот режим сильно упрощает съемку. Дело в том, что каждый следующий снимок должен перекрывать предыдущий не менее чем на 30%. Специальный режим отображает часть предыдущего снимка, что позволяет правильно выбирать кадрирование. Настройки выдержки, диафрагмы и баланса белого должны быть одинаковы для всех снимков. Если говорить проще, экспозиция всех фотографий должна оставаться неизменной.

3. Как снимать панорамы?

Делая кадры один за другим, каждый последующий должен перекрывать около 30% предыдущего кадра. Это нужно для того, чтобы между снимками не было зазоров и для того, чтобы программа сборки панорамы определила общие точки и на обеих снимках и сопоставила их. Очень важно при съемке панорамы сохранить перспективу. Это значит, что делать все кадры нужно находясь на одном месте. Для этого отлично подойдет штатив. Желательно не снимать с рук. Такая съемка в некоторых случаях может привести к смазыванию кадра. Фокусное расстояние также должно быть неизменным для всех снимков.

4. Сборка панорамы

Вернувшись домой можно приступить к сборке панорамы. Существует множество специализированных программ, которые отлично справляются со сборкой. Можно воспользоваться Canon PhotoStitch, AutoStitch, Panoweaver или прибегнуть к помощи более мощных продуктов, таких как Photoshop или AutoPanoGiga. Последнее является специализированным ПО для сборки панорам.

5. Практика фотографии

Разобравшись с принципами фотографирования и обзаведясь программными и материальными инструментами, можно идти заниматься практикой.

www.takefoto.ru

ответы на самые популярные вопросы

Сегодня существует большое количество разных методов исследования, которые помогают сделать лечение зубов и десен более качественным, а также минимизировать количество рисков и осложнений: компьютерная томография, панорамный снимок, рентген. Но как не запутаться и понимать, что именно нужно пациенту? Редакция портала UltraSmile.ru поможет вам разобраться. Недавно мы уже публиковали подробную статью о КТ, а в данный момент предлагаем узнать ответы на множество самых популярных вопросов относительно панорамных снимков зубов.

Что такое панорамный снимок

Это изображение, на котором четко можно увидеть всю челюсть пациента в разрезе и все скрытые процессы, которые протекают в челюстной кости, в гайморовых пазухах и нижнечелюстном отделе. Базируется принцип получения такой картинки на действии рентгеновского излучения. Сами снимки являются двухмерными.

Панорамный снимок — это двухмерное изображение всех зубов

Для чего нужно исследование

Такой метод исследования используется в разных случаях:

  • при планировании ортодонтического лечения: например, перед установкой брекетов специалисту важно понимать, как располагаются корни зубных единиц, устойчивы ли они, есть ли в костной ткани непрорезавшиеся или ретинированные зубы,
  • для выявления и диагностики скрытых воспалительных процессов: снимки помогают врачу определить наличие и местоположение кисты, гранулемы, абсцесса, опухолей и других новообразований,
  • для контроля лечебного процесса: например, при лечении пульпита или периодонтита, для оценки качества пломбирования корневых каналов зуба, в ходе процедуры сложного удаления зубов (например, «восьмерки»),
  • для определения стадии заболевания пародонтита: на снимках врач может определить глубину пародонтальных карманов, оценить состояние и уровень резорбции костной ткани,
  • перед планированием имплантации: панорамный рентген, как уже говорилось выше, позволяет получить только двухмерное изображение (в отличие от более информативных и совершенных 3D-снимков, полученных в результате КТ), но на начальном этапе лечения его будет вполне достаточно для диагностики состояния зубочелюстной системы пациента,
  • на этапе прорезывания зубов: в частности, снимки позволяют оценить влияние таких сложных и проблемных единиц, как зубы мудрости на своих «соседей».
С помощью панорамного снимка можно выявить множество проблем

На каком аппарате проводится исследование

Панорамный снимок челюсти выполняется на аппарате, который имеет название ортопантомограф. Но в частных стоматологиях этот снимок врачи делают на компьютерном томографе. Данное оборудование сегодня является цифровым, позволяет сохранить полученную информацию об исследовании на любых видах носителей (флэш-карта, диск, бумага). Также данные успешно сохраняются и в компьютере, благодаря чему любой врач сможет оценить полученные изображения в любой момент, даже спустя длительный период времени.

Так выглядит аппарат ортопантомограф

Какая связь между ОПТГ и панорамным снимком

ОПТГ – это не что иное, как сокращение понятия панорамного снимка челюсти. А расшифровывается данная аббревиатура именно как ортопантомограмма. Т.е. по сути, все эти слова обозначают одно и то же исследование, просто медики по-научному называют его ортопатомограммой или сокращенно ОПТГ, а пациентам проще использовать слово «панорамный».

Нужно ли готовиться к исследованию

Панорамный рентген зубов не требует от вас какой-либо дополнительной подготовки. Все снимки врачи получают в день обращения в стоматологию. Все, что нужно сделать вам перед процедурой – это снять с себя украшения, надеть защитный фартук или жилет (его выдаст специалист).

Как проходит процедура

Чтобы получить снимок челюсти, который носит название «панорамный», пациенту необходимо внимательно слушать наставления врача: нужно встать рядом с прибором и плотно обхватить губами специальную трубочку. Стоять нужно неподвижно, чтобы полученные данные были максимально информативными. Сделать это не сложно, ведь пребывать в неподвижном состоянии и не вертеть головой потребуется не более 1-2 минут (в это время вокруг вашей головы будет вращаться датчик, продуцирующий лучи рентгена). Дальше уже за дело возьмется врач, которому потребуется еще около 10 минут на обработку данных при помощи компьютерной программы.

На фото показана процедура ОПТГ

Безопасно ли делать такие снимки

Панорамный рентген зубов сегодня выполняется при помощи цифровых аппаратов, которые имеют короткий срок воздействия и продуцируют минимальную лучевую нагрузку, в отличие от своих пленочных предшественников, поэтому исследование считается безопасным.

Если вы предпочитаете лечиться бесплатно, например, в государственных стоматологиях, где для получения услуг требуется полис ОМС, то имейте ввиду, что установленные там аппараты могут быть устаревшими, т.е. пленочными. А значит доза излучения от них будет вдвое больше, а полученные снимки могут отличаться размытостью и меньшей информативностью.

Чтобы представить вам безопасность наглядно, используем для сравнения такие данные:

  • лучевая нагрузка для каждого человека за один год не должна превышать 1000 мкЗв: сюда относятся все виды излучения, которые человек получает от проживания в бетонных зданиях, от перелетов на самолете, от окружающей среды, от медицинских исследований. Т.е. общая лучевая нагрузка в совокупности не должна превышать этих показателей,
  • Минздрав России рекомендует в отношении панорамных снимков не превышать доли лучевой нагрузки в 24 мкЗв для несовершеннолетних детей и 55 мкЗв для взрослых: это рекомендуемая лучевая нагрузка за один снимок,
  • современные ортопантомографы и компьютерные томографы в ходе панорамного исследования челюсти дают нагрузку в 17 мкЗв (за 1 исследование): это даже ниже рекомендуемой Минздравом предельной нормы.
При данном виде исследования лучевая нагрузка минимальная

Сколько раз в год можно проходить ОПТГ

Мы успокоим вас, делать ортопантомограмму можно столько раз в год, сколько того требует ситуация. Но чаще всего врачи предлагают прибегать к ней несколько раз: идеально, когда два раза в год вы показываетесь на профилактические осмотры к стоматологу и заодно проходите исследование, которое поможет на месте решить возникшие скрытые проблемы или убедиться, что их нет. Или же схема такая: врач проводит исследование ОПТГ перед лечением и по его завершению.

Есть ли противопоказания к проведению ОПТГ

Противопоказана процедура пациентам с дисфункцией щитовидной железы, но только тем, кому требуется провести контрастный метод исследования с применением йодсодержащих препаратов, т.к. они могут спровоцировать осложнения и обострение заболеваний.

Также процедуру нельзя проводить людям, которые страдают астматическими припадками и пациентам со стадиями диабета, на которых уровень сахара в крови не поддается контролю и постоянно меняется.

Можно ли делать ОПТГ детям

Если вашему малышу еще нет пяти или шести лет, то врачи не предложат без необходимости данный вид исследования, т.к. во время его проведения малыш может быть очень неусидчивым или вовсе напугаться, что скажется на качестве снимков и не позволит добиться нужного результата. Если же у крохи в таком раннем возрасте есть подозрение на кисту или абсцесс, которые могут угрожать зачаткам постоянных зубов, то стоматологи все же рекомендуют провести ОПТГ.

Во всех остальных случаях дело ограничится обычным рентгеном (снимок 1-2 зубов), лучевая нагрузка от которого вообще минимальна – она составляет примерно 3 мкЗв.

Детям чаще всего назначают обычный рентген-снимок

Назначают ли исследование беременным женщинам

Все зависит от клинической ситуации. Если женщина имеет серьезное стоматологическое заболевание или подозрение на него, которое может угрожать ее жизни и благополучию малыша, то ОПТГ проводят. Но лучше, чтобы процедура не носила экстренный характер, а была проведена во втором триместре, где допустимы некоторые виды лечения и применение безопасных анестетиков.

Во всех остальных триместрах (первый и третий) врачи будут делать ортопантомограмму только в крайних случаях, хоть и нет достоверно подтвержденных данных о вреде такого вида исследований. Но осторожность в этом вопросе есть не что иное, как дополнительная мера безопасности: ведь в первом триместре любое воздействие извне на женский организм крайне нежелательно, т.к. именно в этот период происходит закладка и формирование всех органов малыша. В третьем же триместре увеличивается риск преждевременных родов, чего профессиональные врачи допустить никак не хотят.

Решаться ли на ортопантомограмму кормящим матерям

Если вы кормите ребенка грудью, а у вас возникла стоматологическая проблема, которая не требует отлагательства, то вам нужно будет на время отлучить малыша от груди. По сути, достаточно не кормить его грудным молоком сразу после исследования и на протяжении еще нескольких часов. Опытные мамы в этот период времени предлагают просто провести сцеживание (перед исследованием или за несколько дней до него) и кормить малыша из бутылочки – этот совет вполне целесообразный.

Сразу после процедуры рекомендуется кормить ребенка, заранее сцеженным молоком, из бутылочки

Какие недостатки есть у процедуры

Самый главный минус в том, что снимки двухмерные. Хотя ведь сегодня уже давно вошли в обиход 3D-технологии, которые позволяют сделать исследование максимально точным и информативным. Из-за двухмерности данных ортопантомограмма позволяет оценить не все состояния: например, полученные снимки не дадут четкого представления о состоянии многокорневых зубов («шестерки», «семерки», «восьмерки»), изогнутых каналов, наличии перфораций или трещин корня. Да и сами аппараты, в частности, ортопатомографы грешат тем, что немного искажают изображение и передают размеры не совсем точно. Погрешности в работе даже самых качественных аппаратов могут составлять до 15%, самых устаревших – до 30%.

Оцените статью:

Загрузка... профилактика

Консультирующий специалист

Комментарии

Темы

Акции

Обсуждаемые темы

ultrasmile.ru

Панорамная съёмка: о чём нужно знать?

Одним из моих новогодних обещаний было «чаще заниматься панорамной съемкой»… Не очень конкретная цель, но к концу 2017 я сделал всего пять или шесть фото. Это означает где-то один снимок раз в два месяца. Думаю, можно хотя бы удвоить эту цифру до 12.

Чтобы задать хороший старт, я начал вгрызаться в литературу о панорамной фотографии. Не понадобилось много времени, чтобы узнать, что раньше панорамные изображения были привилегией исключительно элиты и богачей. Во времена пленочной съемки сшить несколько 35мм слайдов было невероятно трудно. Поэтому, чтобы создать полную панораму требовались специальные объективы и камеры. В ту эпоху такие фотографы, как Питер Лик стали настолько известными благодаря тому, что у них были эти камеры и только они могли делать впечатляющие панорамные фотографии. Если учесть еще передовые технологии печати, становится ясно, как Питер занял такое место в мире пейзажной фотографии, что многим даже не снилось.

К счастью, современные цифровые технологии уравняли правила игры.

Да, панорамная съемка важна и может положительно повлиять на вашу карьеру фотографа. Я пренебрегал ей, но только до этого момента.

Основные техники

Я думаю, стоит начать с того, что представляет собой панорамный снимок. Я полагаю, большинство уже это знает, но для тех, кто только начал заниматься фотографией, скажу: панорамным называют снимок, соотношение сторон которого больше, чем у обычного. Однако, к таким фотографиям применяются стандартные правила. Им нужен передний и средний план, а также фон. У них все еще должен быть субъект, и они должны следовать правилам композиции, о которых я говорил в этой статье.

Ориентация камеры

При съемке панорам камеру нужно устанавливать в портретной ориентации. Для этого есть несколько причин. Соотношение сторон большинства современных зеркалок 2:3. Это означает, что фотографию можно распечатать с размером 4 х 6". Если делать панораму в пейзажной ориентации, будут склеиваться 2х3+2х3+… сколько угодно фотографий. По вертикали будет всего 2 дюйма, а по горизонтали 3 и, по мере склеивания ширина кадра быстро увеличится, в то время, как высота останется постоянной. В итоге это выглядит как соотношение 2 х 6 или 2 х 9. Чтобы на полученном снимке можно было хоть что-то разглядеть, его нужно печатать в очень большом формате.

Теперь представьте фотографию 8 х 24" или 9 х 27". Она вряд ли заслужит внимание, а печать обойдется очень дорого.

Я не говорю, что нельзя печатать в этих форматах, но и не поощряю их использование. У них есть свое место и пригодны они только в некоторых ситуациях.

Как я уже сказал, правильный способ съемки панорамы – в портретной ориентации. Это обеспечивает соотношение 3 х 2. Поэтому, если добавить два таких снимка, получится 3 х 4, а к ним добавить еще один – 3 х 6, что равно соотношению 1:2. Больше об этом я расскажу в следующем разделе. В таком случае у вас больше пространства для маневров.

Запомните это.

Соотношения сторон

Пропорция – это то, что определяет панорамные снимки. Как я упомянул ранее, фотографию можно назвать панорамой, если ее пропорция шире (или длиннее), чем пропорция камеры. Камера имеет соотношение 2:3. Это означает, что, если умножить его и получить больший снимок, он все еще будет делиться на это соотношение и пропорция останется. Например, если распечатать фотографию размером 16 х 24, ее соотношение будет 2:3.

При панорамной съемке вы получаете пропорцию 1:2, 1:3 или даже 1:4. То есть, если напечатать фотографию размером 9 х 18, соотношение ее сторон все равно будет 1:2.

Так какое же соотношение нам нужно?

С эстетической точки зрения, при печати лучше всего выглядят фотографии с соотношением 1:2. Это обеспечивает уверенность в том, что при увеличении размера холста для печати пропорции и ощущение величины не потеряются. Одна из проблем при работе с более растянутыми пропорциями в том, что фотография получается низкой, но при этом невероятно широкой. Чтобы нормально ее увидеть, нужно печатать в очень большом размере. Соотношение 1:3 означает, что в полной красе фотографию можно рассмотреть на холсте размером 16 х 48. Это обойдется в $200, если печатать на металле и еще больше, если использовать синтетическое волокно. Кстати, 16 дюймов – это не так много. Я знаю, ведь напечатал десятки фотографий такого размера.

Еще один пункт касательно панорам – соотношение 1:2 зачастую не подходит. Если соединить 12 фотографий, 1:2 просто не сработает. В таких ситуациях пропорции будут заказными. Я обычно стараюсь обрезать, чтобы немного стандартизировать снимки во благо принтеров и кошельков покупателей.

Главное – стараться сохранять соотношение 1:2 или стремиться приблизиться к нему.

Фокусные расстояния

Этой части статьи я уделил больше всего внимания.

Какое фокусное расстояние использовать?

Ответ – то, которое подходит для конкретной ситуации. Я приведу несколько примеров, чтобы можно было наглядно сравнить и понять, что лучше всего выбрать.

20 мм

С 20 мм объективом я получил наибольшее количество дисторсии. Конечно, я был близко, но из-за широкого угла мне пришлось подойти на такое короткое расстояние. Эффект мне не очень понравился.

30 мм

Здесь мне кажется, что в небе все еще есть немного дисторсии. Облака и земля выглядят так, будто их наклонило вправо. Однако, при съемке с 30 мм дисторсия слишком мала, поэтому можно спокойной печатать и фотографировать большинство пейзажей именно с таким объективом.

50мм

При съемке с 50 мм дисторсия совсем исчезает. С этим фокусным расстоянием все фотографии выглядят плоскими в том плане, в котором вы хотите их видеть.

Дополнение от автора:

Со мной связался коллега и поделился фотографией, которую он сделал в том же месте в штате Юта. Соотношение сторон моей версии, приведенной выше, равно 1:2, а он сделал снимок с пропорциями 1:3. Это позволит вам увидеть отличия и разницу в стиле обработки практически одной фотографии.

70 мм

При использовании телеобъектива перспектива начинает сжиматься. То же самое происходит при панорамной съемке с более узким углом. Чувство расстояния между горами утрачено и кажется, будто вершины одинаково отдалены от камеры.

91 мм

При 91 мм снимок становится полностью сжатым, но в данном примере это сработало очень хорошо.

При работе с более узким углом стоит отметить следующее: чтобы вся сцена поместилась в кадр, зачастую нужно делать больше снимков. Это становится проблемой при склейке. Размер фотографий кардинально возрастает и становится трудно достичь соотношения сторон 1:2.

Кстати, пропорции всех этих фотографий – 1:2.

Проблема параллакса

Один из терминов, которые начинают появляться при изучении материалов о панорамной съемке – параллакс. Параллакс – это простое понятие, которое мы видим всю жизнь, когда открываем и закрываем глаза. Параллакс представляет собой феномен, суть которого в том, что мы видим объекты с разной перспективы в зависимости от разного расстояния/угла обзора. Простой способ это визуализировать – посмотреть на предмет, расположенный близко, поочередно жмуря каждый глаз. Таким образом вы заметите, что он немного смещается. Это и есть эффект параллакса. Благодаря ему мы можем видеть трехмерный мир.

Каким же образом он относится к панорамам? Обычно во время съемки используется штатив с шаровой головкой или определенными панорамными функциями. По мере поворота камеры, она вращается вокруг центральной точки, не являющейся передним элементом объектива. Из-за этого передний элемент камеры перемещается и искривляет перспективу. Поочередно закрывая глаза, вы видите небольшое смещение объекта, камера подвергается тому же эффекту.

В большинстве случаев это не создает проблем, но, чем ближе что-то к камере, тем заметнее будет эффект. Именно поэтому сложно фотографировать панорамы с очень близким передним паном, ведь из-за параллакса появляется дисторсия. Это также объясняет почему облака на моем широкоугольном снимке подверглись влиянию дисторсии.

Как же с этим бороться?

Как и со всем другим, оборудование не делает вас лучшим фотографом, но позволяет создавать лучшие снимки. Различные компании предлагают кучу решений для борьбы с параллаксом. Нетрудно догадаться, что подобные приспособления стоят недешево и король на этом рынке –Really Right Stuff. Почти все сайты, говоря о панорамных головках для штатива, заканчивают на продуктах этой компании.

Первый и самый простой вариант – панорамная карданная головка наподобие той, что приведена ниже (Изображение предоставлено Really Right Stuff). Подобные приспособления позволяют задать нодальную точку. Это точка, в которой камера не поддается влиянию параллакса. Также можно приобрести более продвинутый вариант, предоставляющий больше контроля и опций по цене более $1,200.

Модели линейки можно найти на официальном сайте.

Модели других компаний имеют похожий дизайн, но все равно выполняют одну функцию за исключением некоторых мелких различий в функционале.

Если вы хотите полностью работать с электроникой, для вас также найдется несколько вариантов. Быстро просмотрев B&H, вы наткнетесь на бренд GigaPan, который производит электронные карданные головки для штативов. С их помощью вы устанавливаете начальную и конечную точки, затем устройство автоматически панорамирует фотографию слева направо, вверх и вниз, делая серию снимков. Подобные приспособления стоят более $500, но отлично помогают при работе с массивными панорамами, особенно при съемке в меняющемся освещении. Если любите пробовать что-то новое, можете найти их здесь.

Еще один вариант – покупка отдельных специальных головок для панорамной съемки. Проблема в том, что такие устройства все еще не могут избавиться от проблемы с параллаксом. Откровенно говоря, можно использовать обычную шариковую головку, чтобы достичь нужного результата.

Заключение

Дайте мне знать, что вы думаете и не стесняйтесь поделиться своей информацией в комментариях, если я что-то упустил. Я уверен, что сделал это. Или, если вы – гуру панорамной съемки, свяжитесь со мной. Я был бы рад устроить интервью о тех крутых вещах, которыми вы занимаетесь.

Автор: Nathan St. Andre

photo-monster.ru

что он показывает и выявляет?

Одним из главных методов диагностики в стоматологии является рентгенографическое исследование. Сегодня наиболее точным способом получения информации о состоянии зубов и прилегающим к ним тканям выступают панорамные снимки. Они незаменимы при протезировании, имплантации, операциях и исправлении прикуса.

Что такое панорамный снимок?

Панорамный снимок зубочелюстной системы или ортопантомограмма – передовой метод диагностической рентгенографии. Без него невозможно осуществить большинство стоматологических вмешательств.

Чтобы понять принцип работы ортопантомографа, необходимо знать, какие рентгеновские снимки бывают зубов. Они делятся на 3 основные группы:

  1. Внутриротовые: прикусные и периапикальные. Позволяют увидеть возможные проблемы на определенном участке. Они захватывают от 1-ой до 3-х единиц.
  2. Внеротовые. Используются для диагностики заболеваний мягких тканей.
  3. Обзорные. Показывают общую картину состояния ротовой полости.

К последнему виду и принадлежит ортопантомограмма. Она отображает состояние зубов, костных и мягких тканей, особенности строения челюстей и носовых пазух.

Панорамный снимок незаменим при имплантации и перед оперативными вмешательствами.

Важно! Раньше использовались пленочные ортопантомографы. Но сегодня их место заняли современные цифровые аппараты.

Показания к ортопантомограмме

Ортопантомограмма нужна практически всегда. Без нее невозможно провести грамотное хирургическое, ортодонтическое, пародонтологическое, эндодонтическое лечение, имплантацию и протезирование.

Важно! Полностью полагаться на результаты рентгенологического обследования не стоит. Из-за того, что трехмерные объекты переносятся в двухмерную плоскость, возможны искажения. Его стоит дополнять другими методами диагностики.

Врач назначает зубной снимок при:

  1. Сверхкомплектных зубах.
  2. Полной или частичной адентии.
  3. Задержке в прорезывании молочных или постоянных единиц.
  4. Патологиях прикуса.
  5. Заболеваниях пародонта и периодонта.
  6. Лечении корневых каналов.
  7. Удалении зубов, особенно сложных и крайних – восьмерок.
  8. Перед протезированием, имплантации, синус-лифтинге и другими оперативными вмешательствами.
  9. Травмах челюстей.

    Ортопантомограмма также позволяет оценить качество лечения, как в ходе терапии, так и по ее окончанию.

Что показывает ортопантомограмма?

Ортопантомографф отображает нижнюю часть лица. С его помощью можно увидеть:

  • дефекты костной ткани;
  • скрытые кариозные полости;
  • состояние мягких тканей;
  • особенности расположения прорезавшихся или непрорезавшихся резцов, клыков, премоляров и моляров;
  • строение челюстных каналов и пазух, носовых ходов, височно-нижнечелюстного сустава;
  • где расположены нервы и кровеносные сосуды.

Важно! Ортопантомограмма также позволяет оценить качество лечения, как в ходе терапии, так и по ее окончанию. Большинство стоматологических материалов делают рентгеноконрастными, чтобы на снимке можно было определить их объем и расположение.

Особенно важна ортопантомограмма в стоматологическом лечении детей. Она помогает обнаружить:

  • нарушения прорезывания молочных и постоянных единиц;
  • правильность развития прикуса;
  • патологические отклонения в формировании челюстных и носовых пазух на начальном этапе.

    Методика дает полную картину состояния нижней части лица.

Рентгенографическая диагностика поможет выявить указанные проблемы на ранних стадиях и оперативно устранить их. Это предотвратит развитие патологий и существенно снизит стоимость лечения.

Панорамные снимки незаменимы для проведения сложных зубоврачебных манипуляций: имплантации, операциях на костных и мягких тканях, исправлении дефектов прикуса. Сегодня этот метод диагностики является наиболее точным и информативным. Он дает полную картину состояния нижней части лица и позволяет грамотно спланировать хирургические вмешательства.

skzub.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
