Патч панель зачем нужна: Что такое патч-панель и для чего она необходима?

Содержание

Зачем нужна патч панель - EServer

Название «патч-панель» говорящих на русском языке айтишников из английского языка. Звучит оно совершенно аналогично:«patch-panel».Официальный вариант этого жаргонизма –коммутационная панель.

Коммутационные панели относятся к категории пассивное сетевое оборудование. Широко применяются в кабельных сетях структурированного формата. Патч-панели ответственны за два процесса:

упорядочивание кабельного хозяйства слаботочного типа;

коммутация между разнообразным сетевым оборудованием активной категории.

Что такое патч-панель

Патч панель – специализированное сетевое устройство. На его лицевой расположен целый ряд портов, специально пронумерованных разъемов типа RJ45.Именно к ним и производится качественное и  грамотное подключение патч-кордов. С изнаночной стороны патч-панели располагаются коннекторы IDC. Каждый из них подключается к строго определенному разъему на лицевой части патч-панели. Каждый порт помечен маркировкой в виде цифр и цвета аналогично проводам кабелей типа «витая пара».

Для подсоединения патч-панели и кабеля его жилы необходимо вдавить между контактами на задней стороне устройства. Лучше воспользоваться услугами профессионального инструмента, который профессионалы уважительно называют «забивалка». Такое соединение обладает целым рядом достоинств:

  • надежное закрепление проводника;

соединение не подвержено окислению из-за того что производится строго локальное закрепление жилы в месте крепления. Остальная ее часть сохраняет свою целостность. Удаление происходит только в месте контакта.

В телефонных сетях также очень востребованы IDC соединения. В этом случае его называют «кросс». Это стало причиной того, что нередко патч-панель путают с кроссовой (кросс-панелью). В системе современных кабельных сетей из-за этого почти не встретишь кросс-панель. отличие состоит в том, что в не интегрированы разъемыRJ45. Применяются кросс-панели только в тех случаях, когда нет необходимости частых переключений и в области телефонии аналогового типа.

Разновидности патч-панелей

Патч-панели принадлежат к разнообразным видам. Классификация производится на базе целого комплекса важных характеристик. Естественно, цены на эти сетевые устройства также могут заметно различаться. Правильно выбрать патч-панель сможет лишь тот, кто учтет все основные нюансы в разрезе требований собственной СКС. Рассмотрим основные характеристики более подробно.

Тип портов:

  • телефонные;
  • патч-панели для компьютеров.

Компьютерная коммутационная панель несет разъемы  RJ45 стандартного типа. Телефонные оснащаются соответствующими разъемами.В каждом из них предусмотрено от 4 до 6 контактов.

Количество портов также может различаться: 12,24, 25, 48, 50 разъемов. В системе телефонной сети наиболее востребованы патч-панели на 25 или 50 портов.

Состав портов также важен. Разъемы могут быть строго одного типа (RJ45, RJ12, ST, BNS или другие) – фиксированные патч-панели. Встречаются и «смешанные» варианты – наборные.

Размер патч-панелей в дюймах. Наиболее актуален форм-фактор 19 или 10 дюймов.

Наличие или отсутствие в модели экранирования. Не  экранированные порты маркируются UTP, с экраном –FTP. Что выбрать, зависит от типа кабеля. Если они экранированы, то и порты должны быть строго с маркировкой FTP.

Категории патч-панелей также могут различаться. Сами патч-панели снабжены цифровой и цветовой маркировкой. Именно там вы найдете информацию о совместимых с сетевым устройством категориях. В настоящее время наиболее востребованая патч-панель 5Е, идеальны для с широко применяемых кабелейcat 5Е.

Для чего нужны патч панели и как их выбирать

Рассказываем, что представляет собой такое устройство, как коммутационная панель, и как она используется. Также даем советы по выбору патч панели.

Что такое патч-панель и зачем она нужна

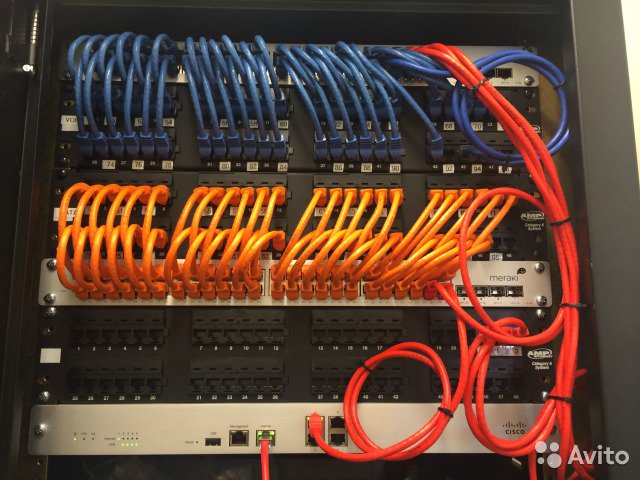

Давайте представим, что в серверном шкафу или монтажной стойке размещено несколько сетевых девайсов. Каждый из них нужно соединить друг с другом, а еще подключить к сети. Если выполнить такое соединение с помощью обычных коммутационных кабелей, то провода спутаются, даже если устройств немного. Что уж говорить о большом комплекте сетевого оборудования.

Патч панели помогут избежать путаницы в шнурах. Коммутационная панель представляет собой пассивное сетевое оборудование, выполненное в виде каркаса с интегрированными разъемами для сетевых кабелей.

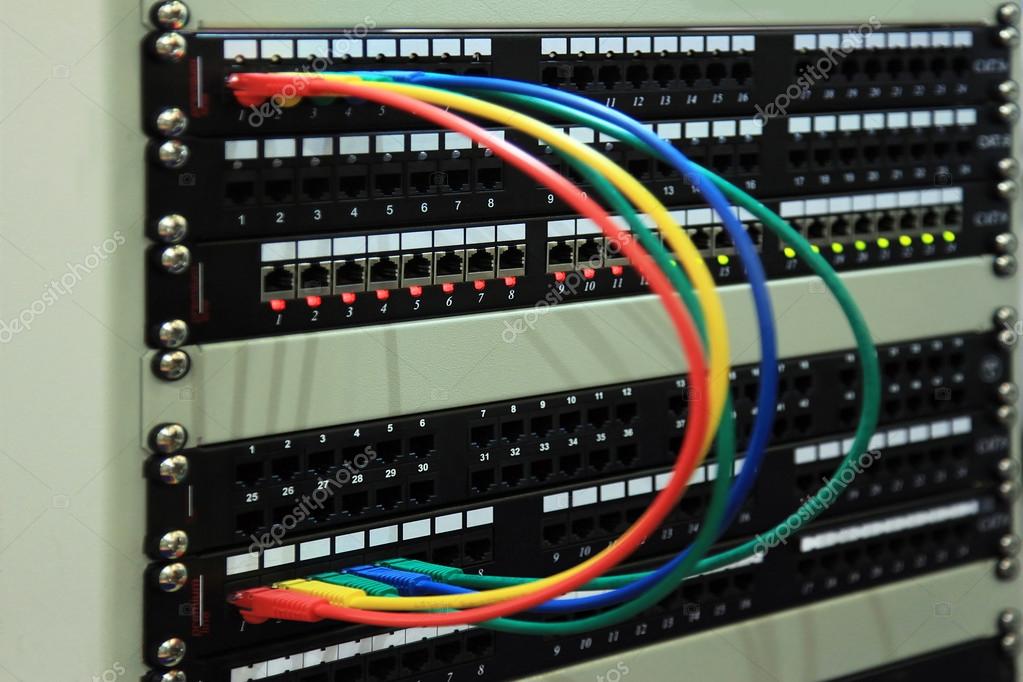

Переключаться между устройствами можно посредством патч-кордов: они подсоединяются к портам, расположенным на лицевой стороне панели. А вот с тыльной стороны разъемы для подключения фиксируются механически.

Чтобы комфортно перекоммутировать оборудование и избежать ошибок, пользователю достаточно отметить нужные порты с помощью стикера или маркера. Некоторые модели оснащаются бумажными вставками для маркировки.

Как выбрать патч-панель

Обращая внимание на следующие параметры оборудования, вы сможете найти подходящую панель.

Тип устройства и количество портов

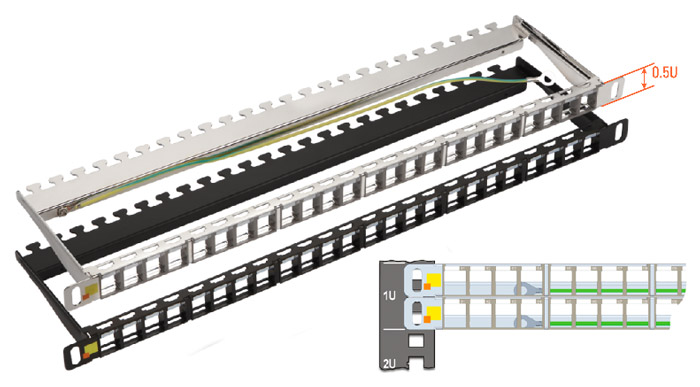

Модели делят на модульные и фиксированные. Первый вариант позволяет добавлять разъемы разных типов: RJ-45, RJ-12, RJ-11. Второй вариант не дает такой возможности: тип и количество разъемов фиксированы. Что касается числа портов, тут все просто: нужно основываться на количестве устройств.

Наибольшей популярностью пользуются 24-х портовые сетевые модели, но есть панели с 12, 16, 48 разъемами. Телефонные же варианты обычно оснащаются 25 и 50 портами.

Способ установки и размеры

Обычно коммутационные панели монтируют в рэковые стойки и телекоммуникационные шкафы, хотя встречаются и настенные модели.

Если патч-панель нужно установить в шкаф или стойку, нужно обратить внимание на:

  • Форм-фактор. Он должен совпадать с шириной конструкции. То есть коммутационная панель 19 дюймов предназначена для 19-ти дюймовой конструкции, а модель с шириной 10” — для 10-дюймовой.
  • Высоту. От этого зависит, сколько юнитов панель займет в корпусе монтажной стойки или телекоммуникационного шкафа. Наиболее популярны варианты высотой 1U. Встречаются также модели высотой 2U, но они менее популярны. Также бывает высота в 0,5U, но такие панели — редкость.

Совет: чтобы снизить нагрузку на кабель и предотвратить его преждевременный износ, присмотритесь к модели со встроенным кабельным организатором на тыльной стороне. Чтобы упростить разводку, следует приобрести отдельный органайзер.

Категория

Показатель отражает максимальную пропускную способность. Категории патч-панели, используемых патч-кордов должны быть идентичны:

  • 3-я — подойдет для телефонной линии;
  • 5 и 5е — пригодится для гигабитных интернет-сетей;
  • 6, 6А и 7 — понадобится, если нужна скорость на уровне 10 гигабит.
Экранирование

Для защиты от электромагнитных помех стоит выбрать экранированную коммутационную панель. Патч панель FTP — имеет защитный экран в виде металлической рамки вокруг каждого порта. А патч панель UTP не является экранированной. Она пригодится, если источников электромагнитного излучения в сети нет или они очень слабые.

Важно!

Экранированные модели используются только с такими же патч-кордами и кабелями.

Патч-панель — отличное решение для быстрой и удобной коммутации, а также переключения устройств друг с другом и с сетью. Выбрать подходящий вариант нетрудно. Для этого нужно учесть:

  • тип портов и их количество;
  • способ монтажа панели;
  • ее высоту и ширину;
  • категорию;
  • тип экранирования.

Зачем нужна патч-панель?

Вынесенное в заголовок русское название устройства напрямую произошло от английского patch-panel и в обоих языках применяется в профессиональном жаргоне. Официально используется термин коммутационная панель. Главное, зачем нужна патч-панель, – это возможность быстрого переключения между активным сетевым оборудованием и рабочими местами. Другая функция – упорядочивание слаботочного кабельного хозяйства. Относится к пассивному сетевому оборудованию.

Устройство патч-панели

На лицевой стороне панели находятся пронумерованные разъемы 8P8C (RJ-45), служащие для подключения патч-кордов и называемые портами. Контакты разъема выведены на обратную сторону патч-панели в виде коннекторов IDC (insulator Displacement Connector, т.е. смещающий изоляцию). Каждый порт имеет цифровое обозначение и стандартную цветовую маркировку, соответствующую цветам жил витой пары.

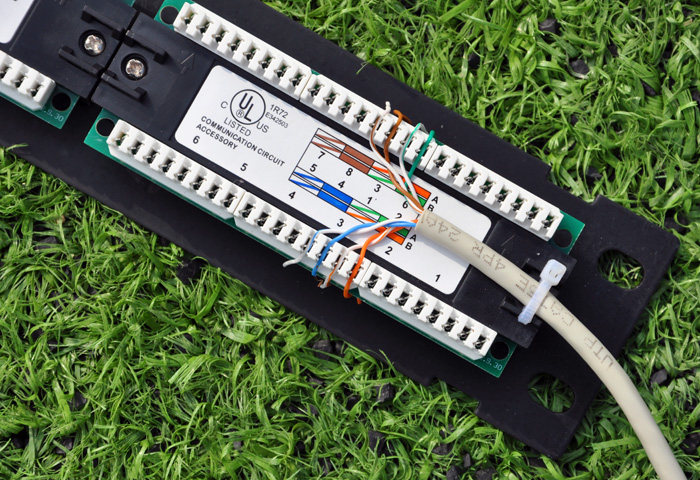

Фото: маркировка контактов на патч-панели

Расшивка кабеля на патч-панель осуществляется путем вдавливания жил между контактами при помощи специального инструмента, в обиходе именуемого «забивалкой». При этом изоляция удаляется только в точке контакта – получается надежное соединение, не подверженное окислительным процессам.

Соединение IDC широко используется в телефонии под термином кросс. Поэтому патч-панель по ошибке называют кроссовой.

Кроссовая панель редко используется в современных сетях. Она не имеет разъемов 8P8C и применяется для аналоговой телефонии либо на магистралях, где не требуется частое переключение.

Фото: кроссовая панель не имеет разъемов RJ-45 и этим отличается от патч-панели

к содержанию ↑

Виды коммутационных панелей

Патч-панели имеют обширную классификацию. Наиболее важные характеристики:

  • тип портов – RJ-45, RJ-12, оптические, коаксиальные и др.;
  • тип клемм IDC – 110/KRONE, 88;
  • способ монтажа – в стойку/шкаф, в раму, настенные;
  • количество портов – от 4 до 96;
  • наличие либо отсутствие экрана;
  • конструкция – моноблок или наборная;
  • компактность.

Чаще всего в СКС используют панели на 24 или 48 портов RJ-45 с клеммами 110/KRONE. Витая пара прокладывается и расшивается таким образом, что каждой розетке на рабочем месте соответствует порт на патч-панели в серверной стойке. В этой же стойке расположено активное оборудование – свитчи, роутеры, АТС и т. п.

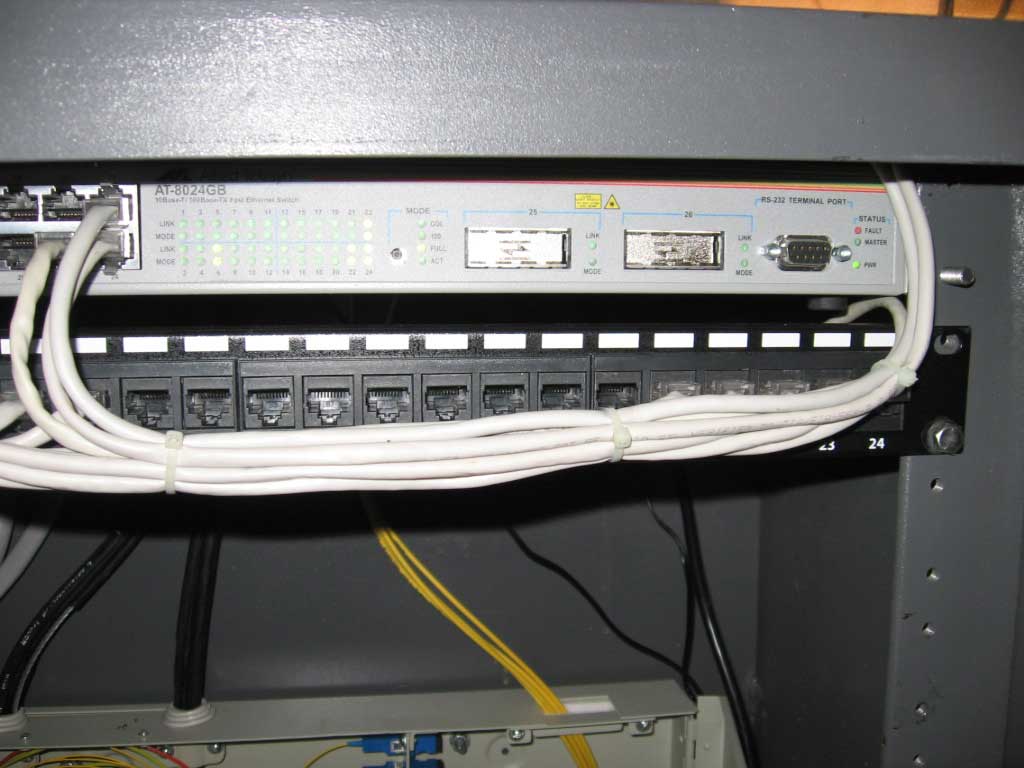

Фото: патч-панели в стойке, вид изнутри. Вверху панель телефонии, на остальные выведены розетки с рабочих мест. Между панелями – кабельные органайзеры

к содержанию ↑

Преимущества патч-панелей

Коммутационная панель – основной конструктивный элемент структурированных кабельных систем (СКС). По сравнению с любым другим видом соединений патч-панель имеет неоспоримые достоинства:

  • оперативность перекоммутации;
  • интуитивно понятная схема;
  • легкость монтажа и реорганизации;
  • универсальность.

Без патч-панелей полноценной СКС не получится.

***
По мере слияния телефонии с сетями передачи данных коммутационные панели стали использоваться вместо классических плинтов. На патч-панель очень удобно выводить абонентские порты офисной мини-АТС. На фото в начале статьи – готовые к установке патч-панели с расшитыми станционными амфенолами и подписанными абонентскими номерами.

Что такое патч-панель и зачем она нужна?

Патч-панель – это ведущая часть кабельной системы. Внешне представляет собой короб с множеством разъемов, которые предназначены под сетевой кабель.
Очень хорошее определение, полностью раскрывающее суть патч-панели дали специалисты из магазина http://fostero.ua/catalog/patch_paneli_opticheskie/, которые долгие годы занимаются распространением и изучением сетевого оборудования. А звучит оно следующим образом: «патч-панель необходима для связывания сетевого оборудования с внешними ПК или каким-либо иным оборудованием». Функции связывания, синоним которого коммутация, дали патч-панели второе название - коммутационная панель.

Исходя из этого, можно сказать, что коммутационная панель создает организованную внутреннюю сеть. Ее установка позволит обеспечить доступ к одной сети сразу нескольким устройствам. Выполняться это будет, естественно, с помощью кабеля.


Где их используют?

Конечно же, многие видели сетевые роутеры, которые раздают беспроводной Wi-fi. Так вот. Это самый простой способ объяснить область применения патч-панелей. В стандартных роутерах встроено четыре, шесть или восемь портов для подключения lan кабеля.

Чаще всего их применяют в серверных устройствах для реализации сетевой системы, которая состоит из определенного количества системных блоков.
Обычно, при таком использовании патч-панелей их размешают стационарно. Для этого они крепятся в шкафу или на специально предназначенной стойке.

В первую очередь они делятся по количеству портов. Самый востребованный разъем - это RJ-45. Не менее важным является применение коммутационных панелей в системе телефонной сети. Такие сети применяют компании в своих малых и больших помещениях. Стоит отметить, что они используются, чтобы создавать качественное сотовое покрытие.


Наиболее распространенные патч-панели

Они имеют различное предназначение и поэтому имеют разные характеристики между собой. В первую очередь, они делятся по количеству портов. Наиболее широко используемыми являются панели с 24 портами. Не сильно уступают панели с 8, 12, 16 и даже 48 портами. Порты также отличаются между собой. Они могут быть либо одинарного, либо двойного представления. Также, есть патч-панели с внутренним переключателем между кабелями и без такового.

Разъемы тоже имеют разную структуру. Самый востребованный разъем это RJ-45. Он применяется для телефонных кабелей и компьютеров.



Оцените статью: Голосов

Что такое патч-панель и для чего она нужна

На сегодняшний день патч-панели пользуются большой популярностью. Область применения оборудования достаточно обширная, но чаше всего панель используют для оперативного переключения рабочих мест и сетевого оснащения. Патч-панели также используют, чтобы упорядочить кабельное хозяйство. Это пассивное сетевое оснащение, без которого не обойтись во многих отраслях. Стоит устройство недорого, поэтому приобрести панель сможет каждый.

Как устроена патч-панель?

Панели имеют ряд характерных для оборудования особенностей. Для удобства подключения все разъёмы, или порты, в них пронумерованы. Производители используют специальную маркировку, которую наносят на внешней стороне панели.

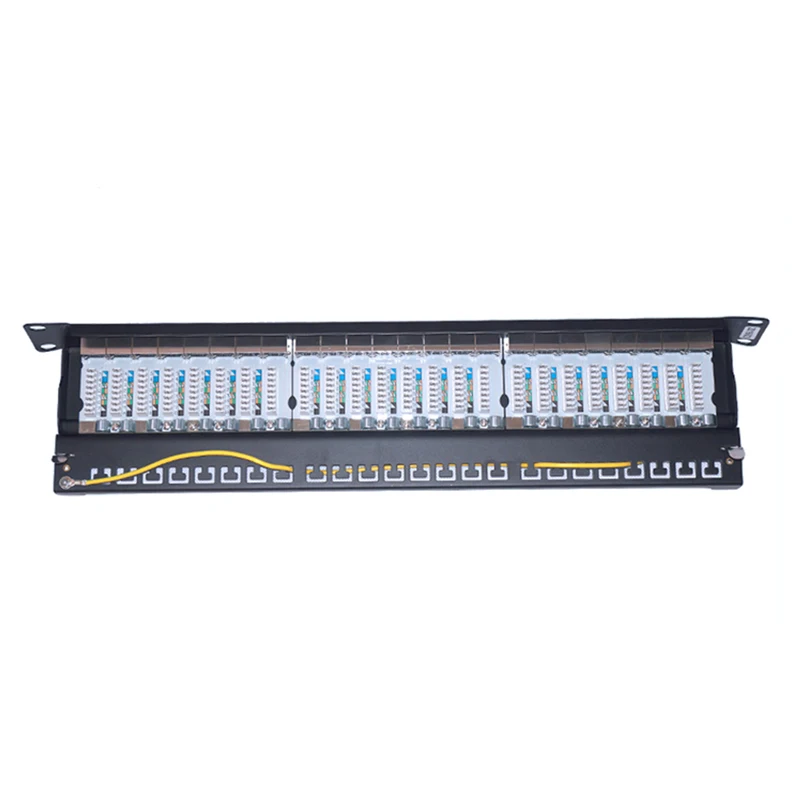

Контакты с разъёмов расположена на обратной стороне панели. Каждый порт имеет своё цифровое обозначение и расцветки, соответствующие цветовой гамме витой пары. Оттенки определяются по стандартам, поэтому путаницы не возникает.

Чтобы расшить кабель на панели, жилы буквально вдавливают посреди контактов. При этом изоляция снимается только на местах непосредственного соединения контактов, обеспечивая надёжность соединения. Такая установка полностью исключает риск окисления проводов.

Многие путают кроссовое соединения с патч-панелями. Первый вариант часто используют в телефонии, а панели со стандартными 8P8C разъёмами, применяют на крупных магистралях там, где есть необходимость быстрого переключения. Подобные панели можно использовать только в аналоговой телефонии.

Разновидности панелей.

Все современные панели различают между собой по:

  • типу портов – коаксиальная, оптическая и другие виды панелей;
  • высоте – 1-2U;
  • типу клемм;
  • количеству разъёмов;
  • наличию экрана;
  • способу монтажа;
  • плотности патч-кордов.

На основании этих критериев панели классифицируют и относят к определённой группе. Так покупателю проще выбрать панель, соответствующую специфике работы и планируемым нагрузкам.

Чаще всего используют панели с 24-48 портами, в которых витую пару прокладывают и расшивают так, чтобы каждая розетка имела свой порт в стойках. Активное соединение, например, роутер или свитч, устанавливается в этой же стойке.

В чём особенности патч-панелей?

В СКС панель представленная на сайте https://eserver24.ru/passivnoe-oborudovanie/patch-paneli-eserver/utp-patch-paneli – главный конструктивный элемент, поэтому оборудование имеет массу достоинств. Среди главных плюсов панелей можно выделить:

  • Лёгкость монтажа. Чтобы установить панель, не нужны никакие специальные навыки и знания, достаточно придерживаться инструкции.
  • Скорость переключения соединений, что очень важно в условиях беспрерывного подключения.
  • Простую и доступную схему устройства, разобраться с которой сможет любой желающий.
  • Универсальность оборудования. Панели используют во многих отраслях, для надёжного соединения и упорядочивания кабелей.

Область применения коммутационных шнуров обширная, поэтому панели также пользуются спросом. Оборудование оснащено удобными разъёмами, в них есть десятки портов, позволяющих подключать различные устройства к сети.

Лёгкость обслуживания и доступные цены делают патч-панели ещё более популярными. Теперь не нужно быть специалистом, чтобы самостоятельно подключить оборудование. Зная основные характеристики устройств, и планируемые нагрузки, можно легко подобрать панель, соответствующую основным требованиям.

Продаются панели в ассортименте, есть отличая возможность выбора подходящей для работы модели. Купить оборудование можно в специализированных магазинах, или через интернет. В каталогах магазинов сегодня можно приобрести все необходимые компоненты для СКС.



классификация, преимущества и особенности patch panel

Патч-панель (patch panel) – это элемент пассивного оснащения, предназначенный для оперативного подключения между рабочими участками сети и сетевым оснащением открытого типа, также при помощи патч-панелей можно легко упорядочить кабельное хозяйство. Это приспособление пришло на смену классических плинтов.

Особенности patch panel

Особенность коммутационного устройства заключается в том, что с наружной стороны размещены, промаркированные в соответствии со стандартом разъемы или порты, использующиеся для подключения патч-корда, а с другой стороны выведены их контакты или коннекторы IDC типа. При изготовлении патч-панели, кабеля расшиваются посредством вдавливания каждой жилы между контактами, при этом удаления изоляционного слоя производится непосредственно лишь в точке контакта, что обеспечивает высокую надежность и защиту от окисления контактов. Количество портов, которые встроены в патч панель rj 45 отличается в зависимости от модели.

Основные преимущества patch panel

Достоинствами которыми обладает патч панель rj 45 являются:

  • возможность обеспечения быстрой перекоммутации;
  • простота проведения монтажных и работ по демантажу;
  • универсальность в применении;
  • использование цифровой и цветовой маркировки облегчает работу со схемой и делает ее интуитивно понятной.

Варианты исполнения патч панелей и способы монтажа

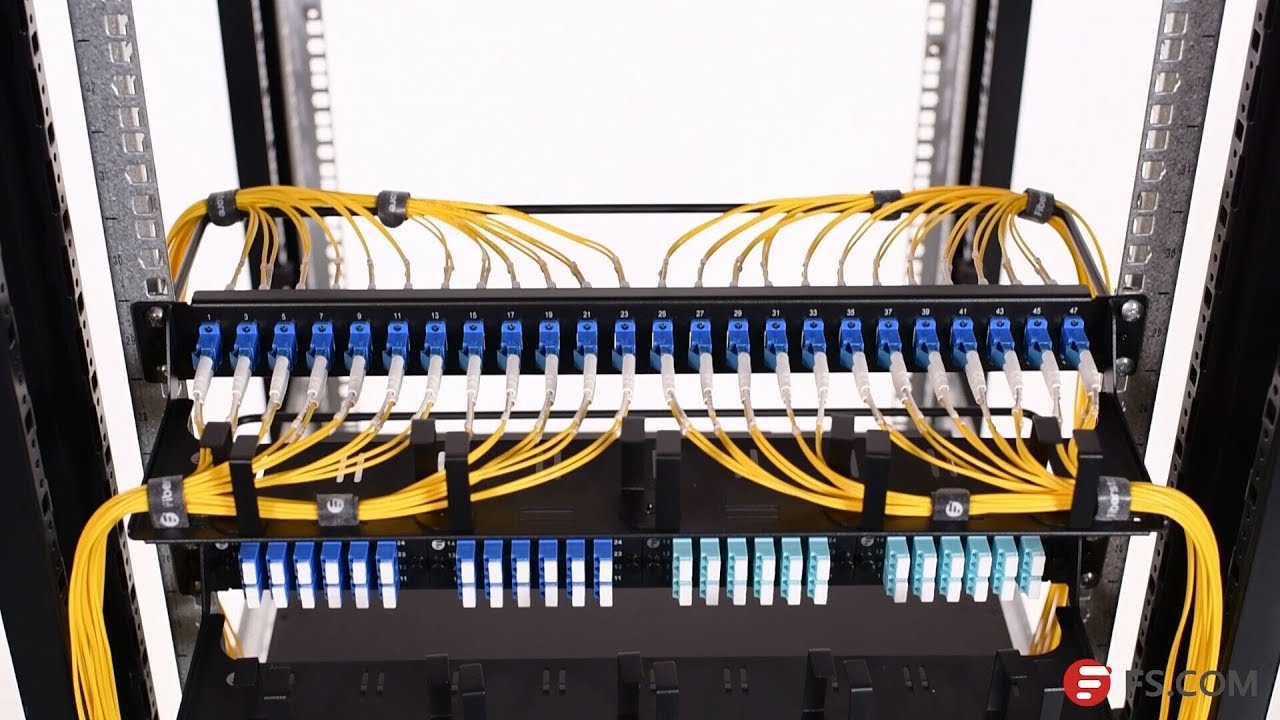

Существуют волоконно-оптические, мультимедийные, а также фиксированные медные модели патч панелей, что позволяет произвести укомплектованность рейки любого модуля, повышая тем самым ее функционал.
Монтаж производится при помощи инструмента: ножниц, кусачек, стяжек и ударным приспособлением. Крепят панель как правило к стойке, на стену или на удобный для монтажа конструктив. В патч панелях 19”, используемых для обслуживания сети компьютеров, применяется четыре пары кабеля, которые маркируется с помощью специальных маркеров, изготовленных из пластика, а также применяются кабельные органайзеры, совместно они упорядочивают систему кабелей и облегчают работу с ней.

Как правило монтаж патч панелей производится в специализированных телекоммуникационных шкафах настенного или напольного типа, эти шкафы не только предохраняют сетевое оснащение от механических повреждений и воздействия окружающей среды, но и выполняют эстетическую роль.

О свойствах, преимуществах и конструктивных особенностях шкафов смотрите в нашем видео:

Классификация коммутационных панелей

Коммутационные панели, они же патч-панели, имеют широкий классификационный ряд, но для объединения в определенные группы их распределяют по типам и дополнительным опциям, например, патч панели делятся по типу порта, клемм, высоты. Тип порта может быть нескольких видов, самые распространенные – это оптические и коаксиальные. Число портов может варьироваться от 4 до 96, так же классификация патч панели может отличаться наличием экрана, плотностью патч корда и способом монтажа. Также панели отличаются на наборные и монолитные. Эти параметры и характеристики позволяют подбирать необходимый тип патч панели.

Зачем нужна патч панель если есть коммутатор

Патч-панель является универсальным средством для коммутации разных участков структурированной кабельной системы. Стандартная сетевая патч-панель имеет набор портов разных типов, для соединения кабелей сети. Как правило, их количество может быть от восьми и до сорока восьми, в зависимости от особенностей и предназначения оборудования. Структурно патч-панель имеет две контактные области: с одной стороны находятся порты для входа кабелей, а с другой – контакты для монтирования проводников с помощью специальных инструментов.

По своему предназначению патч-панель является пассивным элементом сети. Главное предназначение коммутационной панели – это соединить разные сетевые участки между собой, путем проводникового подключения. Первоначально патч-панели служили для коммутации телефонных сетей, но со стремительным развитием информационных технологий и компьютерной техники они начали активно применяться в локальных компьютерных сетях, серверных системах, больших охранных системах и видеонаблюдении, для обслуживания локальных телефонных станций и прочее. То есть, они нужны там, где необходимо соединить несколько рабочих устройств и элементов в единую сеть локального характера.

Одним из главных преимуществ коммутационной панели является возможность быстрой замены некоторых участков сети, или функция быстрого включения-выключения устройств в локальную сеть. Для этого необходимо лишь просто-напросто с помощью простого разъема подключить или отключить нужный элемент. При всем этом кабель будет надежно держаться в разъеме до его физического разъединения с панелью. Кроме этого, в патч-панелях очень легко меняется конфигурация соединений. Благодаря этому обеспечивается гибкость обслуживания сети.

В зависимости от специфики применения существуют разные коммутационные панели с разными наборами портов. Как правило, для обслуживания больших офисных или серверных систем оптимальным вариантов будет панель на 48 или 24 входных портов. Благодаря такому прекрасному свойству всех патч-панелей, как возможность подключения их друг к другу, структура сети может разрастаться путем взаимодействия нескольких панелей. Это очень полезное преимущество, особенно, когда речь идет об обслуживании нескольких десятков или сотен устройств в единой локальной сети. Также, это отличное решение на перспективу, если речь идет о возможном расширении офиса компании и его информационно-технологического потенциала. В этом и заключается универсальность коммутационных панелей. Они способны максимально эффективно решать задачи структурно-технического изменения сети.

Кроме количества портов, классические патч панели могут иметь и разные типы их фиксации. Таким образом, существуют панели, которые предназначаются для установки в специальные серверные шкафы или стойки, также существуют образцы для настенного монтажа. Кроме этого, широко применяются панели с различными наборами портов. Они могут иметь, как популярные входы типа RJ45,так и другие разъемы для оптоволоконных, коаксиальных проводников, или кабелей телефонной связи. В зависимости от характера и цели применения отличаются технические характеристики патч-панелей.

Исходя из ряда преимуществ, на данный момент не существует практических аналогов коммутационным панелям. Благодаря их универсальности и технической адаптации для всех возможных целей, патч-панели обрели огромную популярность. Их активно используют, как в малых локальных домашних или офисных сетях, так и для создания сверхмощных структур с сотнями серверов и устройств, объединенных в единую сеть. Фактически, благодаря коммутационным панелям мы имеем возможность пользоваться таким благом цивилизации, как интернет, телефонная связь, GPS-навигация и прочее. Все эти системы связаны звеном патч-панелей.

Таким образом, не смотря на пассивный характер действия, патч-панели являются одними из главных факторов стремительного развития коммуникационных и информационных систем. И, что немаловажно, благодаря ним же они и функционируют.

Патч-панель является универсальным средством для коммутации разных участков структурированной кабельной системы. Стандартная сетевая патч-панель имеет набор портов разных типов, для соединения кабелей сети. Как правило, их количество может быть от восьми и до сорока восьми, в зависимости от особенностей и предназначения оборудования. Структурно патч-панель имеет две контактные области: с одной стороны находятся порты для входа кабелей, а с другой – контакты для монтирования проводников с помощью специальных инструментов.

По своему предназначению патч-панель является пассивным элементом сети. Главное предназначение коммутационной панели – это соединить разные сетевые участки между собой, путем проводникового подключения. Первоначально патч-панели служили для коммутации телефонных сетей, но со стремительным развитием информационных технологий и компьютерной техники они начали активно применяться в локальных компьютерных сетях, серверных системах, больших охранных системах и видеонаблюдении, для обслуживания локальных телефонных станций и прочее. То есть, они нужны там, где необходимо соединить несколько рабочих устройств и элементов в единую сеть локального характера.

Одним из главных преимуществ коммутационной панели является возможность быстрой замены некоторых участков сети, или функция быстрого включения-выключения устройств в локальную сеть. Для этого необходимо лишь просто-напросто с помощью простого разъема подключить или отключить нужный элемент. При всем этом кабель будет надежно держаться в разъеме до его физического разъединения с панелью. Кроме этого, в патч-панелях очень легко меняется конфигурация соединений. Благодаря этому обеспечивается гибкость обслуживания сети.

В зависимости от специфики применения существуют разные коммутационные панели с разными наборами портов. Как правило, для обслуживания больших офисных или серверных систем оптимальным вариантов будет панель на 48 или 24 входных портов. Благодаря такому прекрасному свойству всех патч-панелей, как возможность подключения их друг к другу, структура сети может разрастаться путем взаимодействия нескольких панелей. Это очень полезное преимущество, особенно, когда речь идет об обслуживании нескольких десятков или сотен устройств в единой локальной сети. Также, это отличное решение на перспективу, если речь идет о возможном расширении офиса компании и его информационно-технологического потенциала. В этом и заключается универсальность коммутационных панелей. Они способны максимально эффективно решать задачи структурно-технического изменения сети.

Кроме количества портов, классические патч панели могут иметь и разные типы их фиксации. Таким образом, существуют панели, которые предназначаются для установки в специальные серверные шкафы или стойки, также существуют образцы для настенного монтажа. Кроме этого, широко применяются панели с различными наборами портов. Они могут иметь, как популярные входы типа RJ45,так и другие разъемы для оптоволоконных, коаксиальных проводников, или кабелей телефонной связи. В зависимости от характера и цели применения отличаются технические характеристики патч-панелей.

Исходя из ряда преимуществ, на данный момент не существует практических аналогов коммутационным панелям. Благодаря их универсальности и технической адаптации для всех возможных целей, патч-панели обрели огромную популярность. Их активно используют, как в малых локальных домашних или офисных сетях, так и для создания сверхмощных структур с сотнями серверов и устройств, объединенных в единую сеть. Фактически, благодаря коммутационным панелям мы имеем возможность пользоваться таким благом цивилизации, как интернет, телефонная связь, GPS-навигация и прочее. Все эти системы связаны звеном патч-панелей.

Таким образом, не смотря на пассивный характер действия, патч-панели являются одними из главных факторов стремительного развития коммуникационных и информационных систем. И, что немаловажно, благодаря ним же они и функционируют.

05 июля 2018 16:09

Для опытных специалистов, хорошо знакомых со спецификой работы современных информационных систем, преимущества патч панелей совершенно очевидны.

Однако обычным пользователям, а также тем, кому только предстоит познать особенности телекоммуникационных систем, не всегда ясно, патч панель зачем нужна. Сразу можно выделить две ключевые функции этих приспособлений: оперативное переключение между активным сетевым оборудованием и рабочими местами, а также организация кабельного хозяйства. Но чтобы лучше понять предназначение коммутационных панелей, необходимо более подробно ознакомиться с их конструкцией.

Устройство патч панели достаточно простое. Любая коммутационная панель имеет лицевую и обратную сторону. На лицевой стороне располагаются порты для быстрого подключения информационного кабеля. Это могут быть розетки RJ 45, RJ 11, RJ 12 – в зависимости от типа патч-панели. К ним может быть подключен как кабель витая пара, так и патч-корд. Каждый порт имеет свой номер, указанный рядом с ним, а также на многих моделях присутствует пустая сменяемая плашка, на которой можно указывать дополнительную маркировку.

От каждого порта выводится контакт на обратную сторону панели. Если на передней панели применяется быстрое подключение, которое можно легко перекоммутировать, то на обратной панели кабель подсоединяется стационарно через IDC разъемы. Здесь обязательно указывается номер соответствующего порта и точная схема распределения цветных проводников витой пары в контакте. Заделка кабеля в эти контакты производится с помощью специального инструмента, и заменить его значительно сложнее, чем вытащить коннектор из розетки. Когда инструмент с резким усилием вбивает проводник между контактами, появляются тонкие разрезы в изоляции, обеспечивающие надежное соединение и защиту от разрыва.

Общий принцип работы патч панели заключается в том, что, например, при проектировании информационной сети трудно заранее предугадать, какое устройство будет подключено к определенному кабелю. Чтобы избежать путаницы и неприятных сюрпризов, делается разводка на патч панель. Несколько кабелей (их количество зависит от модели коммутационной панели) заделываются в контакты на обратной стороне панели, образуя стационарное подключение к линии. А через лицевую сторону патч панели можно с легкостью подключать к линиям любое нужное устройство. Но самое главное – то, что при необходимости (а такие случаи возникают достаточно часто) за считанные секунды можно перекоммутировать линии, просто вытащив патч корд из одного порта и вставив его в другой.

Типы патч панелей зависят, прежде всего, от количества и типа портов.

Количество портов определяет, сколько линий можно коммутировать с помощью данной патч-панели. На рынке в широком ассортименте представлены модели с количеством портов от 8 до 50 штук. Соответственно, в зависимости от масштаба и специфики системы можно выбрать наиболее подходящий вариант коммутационной панели по числу портов.

Отличие патч панелей также заключается в их высоте. Основная масса моделей имеет высоту 1U, но некоторые патч-панели, например, с 48 портами, могут достигать 2 юнитов в высоту. Это необходимо учитывать при планировании и организации места в коммутационной стойке или шкафу.

Чтобы патч панели качественно выполняла свои функции, она должна быть оснащена соответствующим типом разъемов. Если предусмотрена необходимость подключения только коннекторов RJ 45 или другого определенного стандарта, то подойдет фиксированная панель – то есть, та, у которой есть порты только одного типа, и их заменить нельзя. Если же будут задействованы линии разных типов (витая пара RJ 45, RJ 11, оптоволокно), то лучше приобрести наборную патч панель, в которую можно установить порты любого стандарта.

Что такое патч-панель и зачем она вам нужна?

Что такое патч-панель?

Патч-панель - это аппаратное обеспечение с несколькими портами, которое помогает организовать группу кабелей. Каждый из этих портов содержит провод, идущий в другое место. Патч-панели могут быть довольно маленькими, с несколькими портами, или очень большими, с несколькими сотнями портов. Их также можно настроить для оптоволоконных кабелей, кабелей категории 5, кабелей RJ45 и многих других.

Для чего используется патч-панель?

Патч-панели соединяют вместе различные IT-устройства.Они находятся во многих различных средах, включая коммуникационные шкафы, центральные офисы телефонных компаний и центры обработки данных. Понимание роли, которую они играют, может помочь определить, требуется ли вашему предприятию патч-панель, и если да, то как ее настроить.

Каждый порт на коммутационной панели подключается к другому устройству где-нибудь на объекте. Каждая панель объединяет все соединения вместе, чтобы подключиться к другой сети. Часто таким образом локальная сеть подключается к глобальной сети или Интернету. Коммутационные панели также обычно используются на объектах с большим количеством телефонных линий, в которых одна магистраль используется для всех телефонов.

Преимущества коммутационных панелей

Патч-панели - важная часть оборудования в центре обработки данных. Использование коммутационной панели дает множество преимуществ, которые оправдывают вложенные в нее средства. Некоторые из наиболее значительных преимуществ использования патч-панелей включают:

  • Масштабируемость - После установки патч-панели вы можете легко добавлять новые устройства, не прокладывая новые кабели от начала до конца.
  • Уменьшает беспорядок в кабелях - Коммутационные панели обычно располагаются ближе к реальному оборудованию.Это позволяет использовать более короткий соединительный кабель. От панели к следующей сети или Интернету идет оптоволоконное или другое соединение с высокой пропускной способностью.
  • Недорогой - Патч-панели не считаются «умными» устройствами, поскольку не выполняют никаких функций, кроме облегчения передачи данных. Это означает, что они очень недорогие.
  • Снижение стоимости кабеля - Наличие коммутационной панели позволяет использовать более короткие кабели, которые стоят меньше, чем более длинные. Как правило, вы также можете использовать недорогие кабели категории 5 для подключения к коммутационной панели, а не дорогостоящую оптоволокно.
  • Более простое обслуживание - Если вам когда-либо понадобится запустить тестовый кабель, протестировать порт или выполнить какие-либо другие общие задачи обслуживания, это можно сделать быстрее и намного проще, чем если бы у каждого устройства был кабель, проложенный до конца. назначения.

Патч-панели - один из старейших видов техники, пользующийся популярностью и сегодня. Они довольно просты по своей конструкции и функциям, но все же помогают улучшить организацию и функционирование центра обработки данных или почти любой другой среды с большим количеством оборудования.

Система управления кабелями на коммутационной панели

С десятками или даже сотнями кабелей, входящих и выходящих из коммутационной панели, вещи могут легко запутаться и запутаться. Неорганизованные кабели могут значительно затруднить поиск и устранение неисправностей и даже привести к отключениям, если кто-то отключит не тот кабель. Вот почему так важно помнить об организации с первого подключенного кабеля. Есть много вещей, которые человек может сделать, чтобы упорядочить коммутационную панель, в том числе:

  • Маркировка кабелей - Все кабели должны быть правильно маркированы на обоих концах, а во многих случаях и по середине.Наличие этикеток на кабелях позволит техническим специалистам легко подтвердить, что они работают на правильных линиях.
  • Организаторы коммутационного кабеля - Организаторы коммутационного кабеля позволяют аккуратно и равномерно прокладывать линии к каждому порту, чтобы вы могли точно видеть, откуда и куда идут вещи.
  • Кабели с цветовой кодировкой - Использование кабелей с цветовой кодировкой позволит вам быстро определить, какой тип кабеля находится в каждом месте.
  • Застежки-молнии - Использование стяжек-молний для связывания кабелей, идущих к той же серверной стойке или в другом месте, поможет сохранить аккуратный и организованный вид.

Когда дело доходит до прокладки соединительных кабелей, самое важное - это иметь хороший план с самого начала. Гораздо проще потратить немного времени на то, чтобы найти хороший способ прокладки кабелей, чем пытаться распутать сотни проводов на дороге.

Сводка

Название статьи

Патч-панель: что это такое и почему это необходимо вашему центру обработки данных - RackSolutions

Описание

Патч-панель - это аппаратное обеспечение с несколькими проводными портами, которые используются для соединения различных ИТ-устройств вместе .Они используются в сфере информационных технологий и телекоммуникаций.

Автор

Харлан Гатлин

Имя издателя

RackSolutions

Логотип издателя

сеть - Нужно ли использовать патч-панель для моего сетевого шкафа? Мой субподрядчик пытается убедить меня использовать только коммутатор

.

Только что настроив мою домашнюю сеть, позвольте мне поделиться этим:

1. Патч-панель полезна для правильной заделки и маркировки кабелей, выходящих из стены.Из этих фиксированных конечных точек вы можете аккуратно подключить каждую конечную точку кабеля == к тому, что будет после - в вашем случае к коммутатору. Это избавляет вас от кабелей с заглушками, выходящими прямо из стены / кабелепровода, и избавляет от необходимости наклеивать ярлыки на те незакрепленные кабели, которые со временем могут выпасть.

Однако в среде SOHO необходимость в повторном подключении, вероятно, будет очень редкой, и также не будет слишком много кабелей. Так что спросите себя, сколько раз вам потребуется переподключение и как плохо вы себя чувствуете, когда маленькие наклейки на кабеле выходят из стены, вместо того, чтобы иметь красивую этикетку на патч-панели.

Экономия затрат на коммутационную панель и короткие коммутационные кабели! Конечно, удобнее использовать патч-панель и дополнительные кабели для их подключения. но опять же - в среде SOHO вопрос в том, как часто к этому будут прикасаться позже.

В коммерческой среде с подключением также могут работать разные люди, и это, вероятно, будет меняться чаще, поэтому «более аккуратная» установка коммутационной панели является коммерческим стандартом.

В конце концов, все зависит от вас! Использование хороших этикеток на кабелях, выходящих из стены, должно работать так же хорошо, как и панель.

Также всегда есть возможность представить патч-панель позже, так как вам просто нужно снять штекеры с кабеля и затем подключить их к патч-панели.

Для настройки сети:

  • вы подключаете каждый кабель, ведущий в комнату, либо патч-кабелем от панели, либо напрямую к коммутатору 24
  • вы подключаете порт коммутатора 24 к желтому порту Ethernet вашего маршрутизатора (подключение большего количества портов коммутатора 24 к коммутатору 4 вашего маршрутизатора может немного увеличить пропускную способность)
  • вы подключаете синий порт WAN маршрутизатора к кабельному модему
  • и конечно же кабельный модем на внешний коаксиальный кабель

сеть - Каковы преимущества домашней коммутационной панели?

Существует несколько причин, по которым при качественной установке используются коммутационные панели (и настенные розетки, которые представляют собой мини-коммутационные панели на стороне пользовательского оборудования на кабельной трассе).

Патч-панели предотвращают разрыв кабеля стояка

Обычно для стационарной прокладки в стене используют сетевой кабель с одножильными жилами. С таким переходным кабелем легко работать и он немного дешевле, чем другие варианты. Однако эти сплошные проводники имеют толщину 22 или 24 AWG, что делает их нетерпимыми к более чем небольшому повторному изгибу или другим формам манипуляции.

Другими словами, именно то, что обычно происходит с сетевым кабелем, подключенным к оконечному устройству, вызывает образование крошечных трещин в проводниках стояка.Это приведет к множеству проблем с подключением, поскольку проводники колеблются между контактом и его потерей. Поскольку повреждение не обязательно приводит к полному обрыву проводника, эти проблемы носят временный характер, и, таким образом, затрудняет правильное определение и устранение .

Патч-панель устраняет эту проблему, позволяя системному администратору использовать соединительный кабель между панелью и оконечным оборудованием. Коммутационные кабели изготовлены из многожильных жил , что чрезвычайно устойчиво к проблемам, вызванным повторяющимся перемещением кабеля.

Патч-панели упрощают ремонт

Предположим, у вас есть кабель, проложенный прямо между устройствами A и B, проходящий через стену. Ни патч-панели, ни розеток. Если кабель поврежден, вы должны либо:

  1. Повторно пропустить весь кабель
  2. Отрежьте часть кабеля и замените вилку RJ-45.

Вариант 1 неэффективен, а вариант 2 требует соответствующего оборудования и ноу-хау. Кроме того, в конечном итоге у вас закончится провисание кабеля (т. Е. «Служебная петля»), и вы будете вынуждены заменить весь кабель.

С патч-панелью / настенной розеткой все, что требуется для устранения повреждения этих открытых (и, следовательно, подверженных повреждению) частей вашей кабельной инфраструктуры, - это заменить патч-кабель. Это может сделать даже конечный пользователь, и это намного быстрее и дешевле, чем ремонт непрерывной кабельной трассы.

Перспективы будущего?

Как защитить сеть от будущего?

«Готовность к будущему» может показаться немного сильным. Было бы точнее сказать, что патч-панель делает вашу установку более гибкой .Например, если вы проложите кабель напрямую от точек 1, 2 и 3 к центральной точке A, вы не сможете легко вернуться позже и установить прямое соединение между точками 2 и 3. Однако с помощью коммутационной панели вы можете подключиться. соединительный кабель к портам 2 и 3, создавая прямую связь.

Подобные сценарии трудно представить себе полезными, но в тот день, когда он появится, вы похлопаете себя по спине за решение нескольких проблем, которые я определил выше, и за гибкость бонуса, позволяющего делать то, о чем вы даже не подозревали. хочу сделать позже.Это беспроигрышный вариант.

Необходимы ли патч-панели для домашнего сетевого шкафа?

Лично я нахожу небольшую пользу от патч-панели при домашней установке.

При использовании правильных разъемов (рассчитанных на одножильные провода, или, как правило, на , как на одножильные, так и на многожильные провода , а не на разъемы на , только на для многожильных проводов), штекерные соединения выполняются быстро и легко, а места для подключения меньше на два. сбой (разъем патч-панели и конец патч-панели патч-кабеля.Я видел достаточно отказов разъемов патч-панели, чтобы опасаться их, когда они мне не нужны.

Тем не менее, у меня есть и использую обжимной станок RJ-45 (и я могу подготовить и обжать кабель так быстро, как только смогу пробить его). Если у вас НЕТ и НЕ используется обжимной станок, вы, возможно, предпочтете заменить его. патч-кабели вместо повторной заделки настенного кабеля в случае выхода из строя кабеля. Плохие пластиковые инструменты для перфорации обычно добавляют бесплатно вместе с домкратами, а инструмент для перфорации приличного качества дешевле, чем обжимной пресс приличного качества, если вы хотите иметь лучшие инструменты для ремонта вашей собственной сети в случае ее поломки.

В подавляющем большинстве домашних систем в сетевом шкафу ничего не движется, поэтому аргументы, основанные на «движении кабеля, изгибе кабеля, обрыве кабеля в стене из-за изгиба», основаны главным образом на воображении. Точно так же и с переоборудованием - в доме этого почти никогда не происходит. Единственный раз, когда я видел повреждение кабеля не прямо у разъема, это когда кабель выходит из стены к компьютеру конечного пользователя. В противном случае он почти всегда находится в пределах 4 дюймов от конца кабеля и обычно прямо у вилки - и только для вилок, которые действительно часто перемещаются.Я видел, как «пучок кабелей проходит прямо в выключатель,« ломается »у стены» точно ... никогда не - но я занимаюсь этим только 30 с лишним лет.

Что касается эстетики, то реальной выгоды я не нахожу - во-первых, она в шкафу, а не в центре стены гостиной. Если вам не нужно на это смотреть, взгляды не в счет. Во-вторых, целый пучок соединительных кабелей в конечном итоге такой же беспорядочный, как и пучок кабелей, идущих от стены. Маркировка легко выполняется с помощью ярлыков проводов непосредственно на проводах.

Я работаю с вашим субподрядчиком - если вы хотите, чтобы он получил больше прибыли. И честь ему или ей за то, что он не просто пытался сильно продать вам это, чтобы получить прибыль. И если вы действительно хотите сделать его красивым и красивым, подумайте о стене гостиной, а не прячьте ее в шкафу ...

Дополнительное примечание: С появлением беспроводной связи 5 ГГц, которая плохо проходит сквозь стены, и увеличения количества беспроводных устройств, гнездо в центре потолка или рядом с ним часто оказывается полезным в каждой комнате.

Преимущества и проблемы патч-панели

Патч-панель, несомненно, является важным компонентом кабельных систем, поскольку она обеспечивает простое, изящное и легкое в управлении решение. Например, если вы хотите подключить сетевую систему, которая включает в себя несколько настенных портов, патч-панели позволят вам не только терминировать элементы кабеля, но и передавать сигнал в конечный пункт назначения. Независимо от того, насколько велика или мала ваша бизнес-инфраструктура, без коммутационной панели не обойтись.Так что же такое патч-панель? Каковы точные преимущества использования оптоволоконных патч-панелей? Эта статья предоставит некоторую подробную информацию о преимуществах и проблемах их использования.

Что такое патч-панель?

Патч-панель - это фактически набор портов на одной панели, используемых для подключения и управления входящими и исходящими кабелями LAN. На следующем изображении показана коммутационная панель с разъемом MTP - LC / UPC OM4 1U 40 ГБ QSFP + со 128 волокнами. Каждый порт патч-панелей соединяет оптоволоконные кабели-перемычки с другим портом, расположенным в другом месте вашего здания.Цепи в корпоративной сети можно легко изменить, подключая и отключая соответствующие патч-корды. Кроме того, на коммутационной панели предусмотрено единое место для всех входных разъемов, что значительно упрощает поиск и устранение неисправностей.

Патч-панели обычно прикрепляются к сетевым стойкам над или под сетевыми коммутаторами и занимают пространство 1U или 1,75 дюйма. Патч-корды соединяют порты коммутационной панели с портами сетевого коммутатора, что создает постоянные портовые соединения с коммутатором, которые не прерываются во время перемещений, добавлений и изменений (MAC).В зависимости от разных стандартов существуют разные типы патч-панелей. Например, 48-портовые, 24-портовые и 12-портовые патч-панели, разделенные на количество портов, или более конкретные патч-панели - кабели Cat 5E, Cat 6, Cat 6A и Cat 7. Поскольку у вас есть базовое представление о коммутационных панелях, давайте перейдем к следующей части.

The Benefit

Патч-панель не выполняет никаких других функций, кроме работы в качестве соединителя, но предлагает ряд преимуществ:

  • Используйте стандартные оптоволоконные шнуры

Поскольку патч-панель использует оптоволоконный кабель для Создавая взаимосвязь, разработчики сетей могут вносить изменения и ремонтировать без задержек и дополнительных расходов, связанных с нестандартной прокладкой кабелей.

  • Гибкость и масштабируемость

Сеть может расти и изменяться по требованию, без дорогостоящих и трудоемких хлопот по замене каналов от начала до конца.

Уменьшение провисания кабеля означает меньше беспорядка, меньше путаницы и легко организованную кабельную инфраструктуру с лучшей маркировкой. Вы также можете управлять кабелями в любом направлении - горизонтальном или вертикальном, переднем или заднем.

Управляя различной плотностью портов и скоростью на одной коммутационной панели высокой плотности, вы экономите ценное пространство в стойке, помогая снизить расходы на центр обработки данных.Одна коммутационная панель может управлять 168 портами 10 Гб.

Высокая плотность размещения и простота обслуживания обеспечивают низкие начальные капиталовложения. С патч-панелью вы можете покупать только те устройства, которые вам нужны сейчас, оставляя место для будущего расширения.

Преимущество использования патч-панели заключается в том, что она позволяет быстро выполнять ручной мониторинг, тестирование, переключение, маршрутизацию и другое обслуживание, поскольку кабели на передней панели, которые подключаются к более постоянным кабелям на задней панели, сконфигурированы и сделаны таким образом. что при необходимости изменения могут быть внесены быстро и легко.

Задача

При наличии в продаже нескольких патч-панелей пользователи сети обычно озадачены выбором решения патч-панели с функциями и мощностью, соответствующими их текущим потребностям, а также гибкостью и масштабируемостью для адаптации и роста с будущими потребностями. Как уже отмечалось ранее, патч-панели можно разделить на несколько типов. В зависимости от типа кабеля существуют медные и оптоволоконные патч-панели, о которых мы расскажем в следующей части.

Патч-панель из меди или волокна?

A Коммутационная панель может быть подключена с помощью оптоволоконного или медного кабеля.Основная роль оптоволоконной коммутационной панели - направлять сигнал с необходимой скоростью. Принято считать, что оптоволокно намного быстрее, чем медь, а оптоволоконные патч-панели дороже.

Конструктивно медные панели имеют тип разъема со смещением изоляции 110 с одной стороны и 8-контактные модульные порты с другой. Таким образом, провода, входящие в панель, подключаются к разъему смещения изоляции. На противоположной стороне 8-контактный модульный разъем подключается к порту, соответствующему оконечным проводам.В медной панели каждая пара проводов имеет независимый порт. На следующем рисунке показана коммутационная панель Gigabit Ethernet 2U с 48 экранированными портами (STP) Cat6.

Для волоконно-оптических панелей требуется два порта для пары проводов. Один порт обслуживает передающую сторону, а другой - принимающую сторону. Хотя волоконно-оптические панели, как правило, быстрее, чем медные, это не преуменьшает роли последней. А если в сети используется более одного типа оптоволоконных разъемов, необходимы коммутационные панели с гибридными адаптерами.Затем эти адаптеры можно использовать для подключения отдельных волокон к другим устройствам. Адаптеры на оптоволоконной коммутационной панели могут быть самых разных форм.

Заключение

Подводя итог, патч-панели позволяют легко организовать оптоволокно в деловой или домашней сети. Более того, работа с волокнами внутри лотка оптоволоконной коммутационной панели защищает волокна от всего, что может их повредить.

Статьи по теме

Сравнение оптоволоконных шкафов FHD для монтажа в стойку FS 4U

Как выбрать структурированную монтажную панель?

Решения для организации кабелей Ethernet

Что это? Зачем это нужно? Как это купить?

Теперь нам часто приходится иметь дело с большим количеством кабелей при построении сетей для центров обработки данных, офисов или домов.И лучше всего использовать сетевые патч-панели для подключения этих кабелей к различным сетевым устройствам. Однако все еще есть люди, которые думают, что это избыточно, не зная о преимуществах сетевой коммутационной панели. Поэтому здесь будет подробное введение в сетевую коммутационную панель и ее преимущества, а также даны несколько советов по покупке лучших сетевых коммутационных панелей.

Что такое сетевая патч-панель?

Сетевая коммутационная панель представляет собой пассивный аппаратный узел с несколькими портами для подключения и управления входными и выходными кабелями, которые необходимо подключить к сетевому оборудованию. Обычно он прикрепляется к сетевым стойкам, либо над, либо под сетевыми коммутаторами или серверами. Сейчас существует множество типов сетевых патч-панелей, предназначенных для различных приложений. Например, существуют патч-панели Ethernet Cat5e, Cat6, Cat6a и Cat7 для определенных спецификаций кабеля. В зависимости от количества портов также доступны 12-портовые, 24-портовые и 48-портовые патч-панели. Кроме того, существуют также неэкранированные и экранированные патч-панели, пробивные и проходные патч-панели.

Зачем нужна сетевая патч-панель?

Как упоминалось выше, сетевая коммутационная панель служит статическим коммутатором, который соединяет многочисленные устройства с центральным сервером, коммутатором или другим критически важным оборудованием.Если мы не будем его использовать, нам придется проложить кабели Ethernet от каждого устройства напрямую к центральному оборудованию. Более того, каждый раз, когда мы хотим перенастроить сеть или кабели для большего количества устройств, нам будет сложно найти нужные кабели, отсоединить их и подключить к новым устройствам. Кроме того, сетевые патч-панели также приносят нам большую пользу в следующих аспектах:

Простота управления и идентификации кабелей

С помощью сетевых патч-панелей все кабели Ethernet могут быть подключены к одной центральной точке прокладки кабелей.Это помогает поддерживать порядок и организованность кабельной системы, избегая запутывания и беспорядка кабелей. Кроме того, порты патч-панелей часто маркируются, что позволяет нам лучше определить, какой кабель и откуда идет.

Удобно для перенастройки и поиска неисправностей

Поскольку все кабели подключаются к сетевой коммутационной панели, коммутатор или сервер не будут беспокоить при внесении небольших изменений в кабельную разводку. Кроме того, эти изменения можно внести легко и быстро. Что касается поиска и устранения неисправностей, четко обозначенные порты упрощают поиск кабелей, которые необходимо проверить или заменить.

Снижение риска простоя

Как мы все знаем, существует риск повреждения окружающих кабелей при добавлении или удалении сетевого оборудования. Однако использование сетевых патч-панелей может значительно снизить риск незапланированных отключений, упрощая добавление и удаление кабелей, не касаясь основного оборудования.

Как купить сетевую патч-панель?

При покупке сетевой патч-панели на рынке вы найдете множество вариантов с точки зрения стилей, типов кабелей, количества портов и т. Д.Несложно решить, какой тип кабеля вы используете и сколько портов вам нужно для кабельной разводки. Тем не менее, вам следует быть осторожным при выборе между сетевыми патч-панелями для дома и патч-панелями для корпоративной сети или центра обработки данных.

Если вы хотите купить сетевую коммутационную панель для дома или небольшого офиса, часто бывает достаточно неэкранированной коммутационной панели Cat5e или Cat6 с 12 или 24 портами. И большинство домашних пользователей часто выбирают панель с перфорацией, а не с проходной панелью по более низкой цене.Если вы покупаете перфорированный, вам нужно будет самостоятельно подключить коммутационную панель. Более того, настенные сетевые патч-панели также популярны для домашних сетей. Для пользователей корпоративных сетей или центров обработки данных лучше использовать смонтированные в стойке экранированные 48-портовые коммутационные панели Cat6a или Cat7. Предлагаются и сквозные. Для получения дополнительной информации о покупке панелей с перфорацией или сквозным соединением прочтите статью Что следует выбрать - патч-панель с перфорацией или сквозным соединением?

Статьи по теме:

Как установить патч-панель и коммутатор?
Как подключить патч-панели Cat5e?
Патч-панель Cat6: экранированная или неэкранированная
Рекомендации по 48-портовой коммутационной панели

Установка коммутационной панели

: 11 основных шагов по установке сетевой коммутационной панели и коммутатора

Знаете ли вы, что в США насчитывается более 30 миллионов малых предприятий? Это большое количество малых предприятий составляет более 99% всех предприятий в Северной Америке. Благодаря экономическому подъему в последние годы в США стало больше предприятий, чем когда-либо прежде.

По мере роста бизнеса их потребности в технологиях меняются. Предприниматель-одиночка с ноутбуком мог начать свой бизнес. Однако вскоре бизнесу потребуются офисные помещения и сеть для удовлетворения производственных потребностей.

Что вам следует ожидать, если вы планируете масштабировать свою ИТ-инфраструктуру? Если вам понадобится локальная сеть, что включает в себя установка сетевого коммутатора или патч-панели?

Прежде чем вы сможете установить сеть, вам нужно иметь в виду ряд важных факторов.Какая среда потребуется сетевому коммутатору? Как его обезопасить?

Ответы на эти вопросы будут определять успех и эффективность вашей сети. Это означает, что этап планирования вашей сетевой установки имеет решающее значение.

Почему бы не потратить несколько минут на то, чтобы узнать объем этой работы, прочитав нашу статью о проверке.

Патч-панель и сетевой коммутатор? В чем разница?

Прежде всего, давайте проясним разницу между двумя очень похожими на вид единицами оборудования.

Патч-панель и сетевой коммутатор служат совершенно разным целям.

Патч-панель - это пассивное устройство, которое действует как аксессуар к сетевому коммутатору. По сути, это инструмент, который позволяет прокладывать кабели до того, как они достигнут сетевого коммутатора.

Для больших сетей может потребоваться подключение к коммутатору множества даже сотен кабелей. Это связано с тем, что, помимо компьютеров, к одной и той же сети часто подключаются датчики, камеры видеонаблюдения и другие устройства.Патч-панель позволяет инженерам маркировать и организовывать все эти кабели. После этого сетевой (или Ethernet) коммутатор получает, обрабатывает и пересылает информацию, которую устройства передают по сети. Теперь, когда мы прояснили это, как мы можем приступить к установке сетевой коммутатор? Выполните следующие 11 шагов.

1. Где установить сетевой коммутатор?

Ваша физическая ИТ-инфраструктура требует значительных инвестиций. Если вы устанавливаете его на своем текущем предприятии или планируете переезд в новое место, ваша сеть должна быть частью вашего планирования заблаговременно. Вы должны искать, чтобы установить коммутатор в месте, к которому вы легко сможете добраться в течение нескольких недель и месяцев после установки. При решении проблем с сетью коммутатор и серверная стойка будут одними из первых мест, в которых вы будете искать неисправности. Место также должно иметь очень хорошую вентиляцию. Это делается не только для предотвращения скопления пыли и грязи. Прохладная среда также способствует исправному функционированию электронного оборудования. Переключатель должен располагаться по центру. Максимальная длина работающего кабеля Cat5 без повторителя составляет 100 метров.Размещение коммутатора и коммутационной панели в пределах 100 метров от всех машин избавит вас от необходимости устанавливать повторители или второй коммутатор.

2. Обеспечьте достаточный источник питания

Вам также необходимо убедиться, что ваш сетевой коммутатор находится рядом с достаточными электрическими розетками. В одной серверной стойке может быть несколько устройств, требующих питания постоянного тока. Сюда также могут входить устройства ИБП (источник бесперебойного питания) для защиты ваших сетевых устройств в случае отключения электроэнергии.

3. Создайте карту расположения портов

Используя имеющиеся схемы вашего офисного здания, вы сможете создать точную карту расположения устройств и расстояний между коммутатором и каждым устройством. Это будет очень полезно при вычислении вашего бюджет кабеля и выявление любых очевидных проблем. Вы даже можете заранее назначить порт коммутационной панели для каждого устройства. Принятие этих решений на ранних этапах планирования избавляет от большого объема работы во время установки. Проблемы с кабельной системой можно еще больше упростить с помощью структурированных кабельных решений.Структурированные кабельные системы - это модульные кабели и коммутаторы, отвечающие уникальным потребностям вашего офиса. Заблаговременное принятие этих решений может обеспечить быструю и беспроблемную установку сетевого оборудования.

4. Подготовка кабеля

Теперь, когда у вас есть карта, на которой указано расположение вашего коммутатора и коммутационной панели, а также расположение ваших устройств, вы можете приступить к планированию ваших потребностей в кабелях. Вы можете ускорить установку, предварительно измерив и подготовив кабели. монтаж.Подготовка кабелей надлежащей длины предотвратит слишком сильное провисание кабеля, которое вам нужно будет устранить на более позднем этапе. Подготовка предварительно заделанных кабелей также может сэкономить время во время установки. Вы также должны знать о потребностях в питании устройств, подключенных к вашей сети. Будет ли ваш коммутатор обеспечивать питание через Ethernet? В таком случае вам понадобятся кабели, обеспечивающие эту функцию.

5. Защитите кабели во время установки

Сетевой коммутатор будет настолько же эффективным и успешным, насколько и кабели, которые к нему подключаются.Поэтому при настройке коммутатора важно обеспечить надлежащий уход за кабелями. Вам нужно выбрать тип кабеля, который лучше всего соответствует вашим потребностям и бюджету. При установке CAT5e и CAT6 вы должны помнить, что вы можете сгибать кабель не более чем в 4 раза больше его диаметра. Перегибы или другие чрезмерные перегибы сетевых кабелей ухудшают его характеристики. Это не то, что вам нужно в новом бизнес-центре.

6. Установите оборудование в стойку

Стойка для серверов предназначена для обеспечения безопасной организации сетевого оборудования и доступа к нему.Многие сетевые стойки закрытые, часто с дверцами из проволочной сетки. Это означает, что вы можете заблокировать их и предотвратить нежелательный доступ. Тем не менее, это также позволит воздуху свободно перемещаться в место, где вы храните оборудование. У вас, вероятно, будут сетевые и локальные хранилища на стойке. И это несмотря на рост количества вариантов облачного хранения в последние годы. Как только ваше оборудование установлено в стойку, вы можете подключать кабели для передачи данных.

7. Идентификация кабеля

Со временем вам нужно будет обслуживать и выполнять проверки сетевого оборудования.Во время установки важно установить систему управления кабелями, которая поможет вам идентифицировать один кабель из потенциально сотен, который вы хотите исследовать. Время для этого - во время установки, когда каждый кабель является отдельным, и вы можете легко маркировать его. О чем следует помнить при маркировке кабелей? В первую очередь следует маркировать оба конца каждого кабеля. Маркировка должна быть последовательной. Он должен следовать тому же шаблону и соответствовать картам портов. Этикетки должны быть профессиональными и разборчивыми.По возможности следует использовать этикетировочную машину. Система маркировки и идентификационные метки должны быть согласованы со всеми, кто будет использовать их в будущем. Каждый должен уметь их понимать.

При устранении неполадок сетевого коммутатора в будущем инженер должен уметь быстро идентифицировать кабель в сетевом порте и легко определять его пункт назначения на карте портов.

8. Системы организации кабелей

Состояние кабелей, подключенных к сетевому коммутатору, влияет на срок их службы.При установке убедитесь, что вы используете горизонтальные и вертикальные системы управления кабелями, чтобы удерживать их на месте. Эффективное управление кабелями гарантирует, что персонал не споткнется, не ударит или иным образом не повредит блуждающие кабели.

9. Подключение коммутатора и коммутационной панели

Благодаря тяжелой работе, которую вы проделали на предыдущих этапах, подключение коммутационных кабелей должно быть относительно простым. У вас есть… Создана карта портов и устройств. Каждому назначен порт на патч-панели.Обеспечение правильной длины каждого кабеля. Следуя решениям, которые вы приняли при создании карты портов, начните подключать каждый коммутационный кабель к коммутационной панели.

10. Выявление проблем

После того, как вы установили сеть внутри стойки и подключили кабели, пора включить питание и начать тестирование. На этом этапе может возникнуть ряд проблем, и вам нужно будет преодолеть. Если вы видите мигающие индикаторы, такие как индикатор столкновения пакетов, не паникуйте.Вы можете решить их с помощью поставщика сетевого коммутатора и, вероятно, его руководства по обслуживанию.

11. Проверка сети

Проверка сети - важный заключительный шаг, поскольку он подтверждает, что сеть работает удовлетворительно, и предоставляет серию тестов. Эти тесты показывают, что оборудование работает в соответствии со спецификациями проекта. Они также предоставляют подробную информацию о производительности, которую пользователи могут ожидать при использовании этой сети. Если в будущем возникнут проблемы с подключением, инженеры смогут обратиться к этим тестам, чтобы понять реалистичный уровень производительности сети. и его устройства.Это основные шаги по установке сетевого коммутатора.

Профессиональная установка коммутационной панели и многое другое

Установка сетевого коммутатора и коммутационной панели может показаться сложной работой. Однако при хорошем планировании вы можете быстро и легко обеспечить бесперебойную и эффективную локальную сеть для своего бизнеса. По мере роста бизнеса вы можете добавлять дополнительные сетевые коммутаторы, чтобы ваша ИТ-инфраструктура была рассчитана на будущее и была готова к любым пиковым нагрузкам.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
