Обзор бинокля STEINER Nighthunter Xtreme 8×30

Здравствуйте, друзья!

Сегодня я познакомлю вас с биноклем, с которым ходил в последнее время и подвергал его всяким испытаниям его и себя 🙂 Надеюсь вам будет интересно т.к. это было непросто.

Кому хочется читать сразу про использование бинокля, может перейти дальше по статье в раздел использование

• STEINER Nighthunter Xtreme 8×30
• Внешний вид
• Технические характеристики
• Тип призмы
• Кратность и диаметр линз
• Кратность
• Диаметр линз
• Просветление линз
• Диаметр выходного зрачка
• Система фокусировки
• Водонепроницаемость
• Антизапотевание
• Использование бинокля
• Поход в лес на фотоохоту
• Ночные прогулки по пересеченной местности
• Наблюдение за поездами (train spotting)
• Итоги и выводы
• Плюсы
• Минусы
• Резюме

к содержанию ↑

к содержанию ↑

Внешний вид

Поставляется в плотной картонной коробке с картинкой кошачих глаз, намекая на его хорошие оптические характеристики и возможное использование для охоты.

У бинокля STEINER Nighthunter Xtreme 8×30 имеются фиксированные крышки на линзы, которые позволяют легко их отцепить и они будут болтаться посередине внизу, а когда вы закончили наблюдение, то стоит надеть их обратно, чтобы защитить оптику от царапин и грязи.

Также имеются крышки на окуляры. Их надевать немного сложнее и потому у них другое крепление, которое предполагает что они висят на шнурке на шее, а надеваются только когда вы убираете бинокль в сумку. И те и другие крышки сделаны из мягкого, но прочного материала.

Как видите, бинокль прямо-таки запаян весь в фирменный материал STEINER — NBR-Longlife, который надежно защищает от влаги и пыли. От физических повреждений оптику находящуюся внутри защищает фирменный поликарбонат Makrolon (Макролон).

От резинового покрытия бинокля требуется относительная мягкость, чтобы приятно было держать в руках. Эффект антискольжения, чтобы бинокль неожиданно не выпал из мокрых рук. Прочность и устойчивость к агрессивным средам, чтобы не подвёл в критической ситуации. NBR-Longlife выполняет все эти задачи, он устойчив к действию масла, кислоты, соли и птичьему помёту. По сути ко всему, что человек может встретить на охоте или в туристическом походе.

В надежность конструкции можно поверить т.к. STEINER также производит военные бинокли и прицелы, где надежность конструкции особенно важна.

к содержанию ↑

Технические характеристики

Диаметр линз	30 мм
Кратность	8 x
Вес	538 гр.
Ширина	170 мм
Высота	127 мм
Глубина	60 мм
Выходной зрачок	3.75 мм
Освещенность	14.10
Сумеречный фактор	15.5
Угол зрения на 1000 м	130 м
Фокусировочная система	Sports-Auto-Focus
Оптика	High-Definition (высокий класс)
Нано-защита	есть
Водонепроницаемость	Защита от проникновения воды до глубины 5м
Система с азотом под давлением	двухходовые клапаны
Рабочие температуры	-40°C до +80 °C
Наглазники	есть, материал ErgoFlex
Резиновое покрытие	NBR-Longlife
Ремень	серии Comfort
Система фиксации ремня	ClicLoc
Крышки на линзы	есть
Сумка	есть
Гарантия	30 лет

к содержанию ↑

Тип призмы

Бинокли оборудованы призмой для того, чтобы мы видели картинку так, как привычно (иначе был бы перепутан верх и низ и лево-право).
На сегодняшний день существует два типа призм для биноклей: ROOF-призма и PORRO-призма.
В зависимости от используемой призмы бинокли выглядят совсем по-разному. Бинокли с ROOF-призмой обычно длинные и узкие, а с PORRO-призмой — короткие и широкие.

В ROOF-призме все оптические элементы находятся на одной оси, так что делает бинокли с такой призмой более узкими и удобными при удержании в руках. В биноклях с PORRO-призмой оптические элементы расположены со смещением, что позволяет более гибко управлять оптическими параметрами, в частности увеличить ГРИП, увеличить угол обзора и сократить длину бинокля. Побочный эффект — бинокль становится шире.

В STEINER Nighthunter Xtreme 8×30 использована PORRO-призма, которая даёт хороший 3D-эффект картинки, позволяя определить расположение предметов друг относительно друга и увеличивает ГРИП.

к содержанию ↑

Кратность и диаметр линз

Бинокли характеризуются двумя основными параметрами: кратностью и диаметром линз.

к содержанию ↑

Кратность

Кратность говорит об масштабе объекта, который вы увидите в окуляре (например, если кратность 10, то вы увидите объект на расстоянии 100 м, как находящийся от вас в 10 метрах). Бинокли с кратностью 2-4 крат считаются с малым увеличением, 6-8 — со средним, а 10-12-16 с большим увеличением.
Увлекаться кратностью не стоит т.к. чем больше увеличение, тем сложнее с биноклем работать, после 10х гораздо сложнее удержать желаемую картинку в окуляре и сориентироваться что же вы видите в окуляре вообще т.к. угол обзора мал.
Плюс для использования бинокля с большой кратностью желательно иметь штатив или другой упор, что не всегда удобно. Бывают бинокли с гироскопическими и электронными стабилизаторами, но это другая тема.

Таким образом, STEINER Nighthunter Xtreme 8×30 имеет кратность увеличения 8 и диаметр линз 30 мм. Кратность 8 — это довольно «дальнобойный» бинокль.

к содержанию ↑

Диаметр линз

Диаметр линз, также как в случае с объективами, даёт светосилу бинокля. Картинка в окуляре ярче, чем у аналогичного бинокля с меньшим диаметром линз.

Диаметр линз 30 мм — это довольно большой диаметр, который даёт яркую картинку. Ведь смотреть в бинокль мы будем не только днём, но и вечером и ночью. Да и разглядеть то что мы хотим гораздо легче с яркой картинкой, нежели с тусклой. Бывают бинокли с бОльшим диаметром линз, но чаще это бинокли с которыми не требуется продираться через лет, например, морские как STEINER Commander Race Edition 7×50

к содержанию ↑

Просветление линз

Кстати, в данном случае также важно покрытие линз. STEINER-OPTIK GmbH выпускает объективы (а также оптические прицелы, ведь она входит в весьма известную оружейную компанию Beretta Holding Group) с мультипросветлением линз, которое легко заметить.

Это совсем не те бинокли, которые мы видим в фильмах про Вторую Мировую. Здесь уже нет таких сильных бликов от поверхности передних линз, почти весь свет улавливается и направляется к нашим глазам. По этой же причине бинокль обеспечивает высокий контраст (я скажу про свои впечатления в конце статьи), отсутствие сторонних бликов и хорошо различимые контуры объектов. Это особенно важно при низкой освещенности.

Окуляры бинокля STEINER Nighthunter Xtreme 8×30 также имеют мультипросветление.

Линзы объективов и окуляров имеют гидрофобный слой, который обеспечивает скатывание капель воды и более легкую чистку линз.

к содержанию ↑

Диаметр выходного зрачка

Этот параметр бинокля важен для наблюдения объектов в темноте. Дело в том, что диаметр светового пучка должен быть равен диаметру зрачка нашего глаза или больше его, тогда мы сможем получить максимум от светосилы объектива.

Определяется диаметр выходного зрачка делением диаметра линз на кратность. Так для STEINER Nighthunter Xtreme 8×30 диаметр выходного зрачка будет 3,75 мм (30/8), что является средним параметром. Такой диаметр зрачка глаза человека характерен для людей среднего возраста (от 30 лет и старше максимальный диаметр зрачка, как правило, 4-5 мм). Таким образом, если мы возьмем бинокль у которого выходной зрачок больше, чем возможности нашего глаза, то мы ничего не потеряем (часть света уйдет впустую). А вот если мы используем бинокль с меньшим зрачком, нежели возможности нашего глаза, то мы увидим темную картинку, темнее чем видит наш глаз. Это может создать проблемы для наблюдения в ночное время (в дневное наш зрачок сужается и это проблем не представляет).

к содержанию ↑

Система фокусировки

Бинокли разделяются по типу фокусировки на бинокли с центральной фокусировкой и с раздельной фокусировкой.

бинокль с центральной фокусировкой

С помощью кольца на одном из окуляров вы подстраиваете диоптрии для вашего глаза, а центральным кольцом, которое находится между двух зрительных труб бинокля вы выполняете саму фокусировку на объект. Это очень точный и удобный тип фокусировки. Но не оперативный.
Обзор компактного бинокля STEINER Safari UltraSharp 10×26 с центральной фокусировкой.

раздельная фокусировка

В раздельной фокусировке вы выполняете фокусировку для каждого глаза отдельно, что позволяет тонко настроить фокусировку для каждого глаза если они имеют разную диоптрическую силу.
Если у вас хорошее зрение, то просто поставьте коррекцию диоптрий на ноль.
При использовании призмы PORRO мы имеем на хорошем бинокле большую ГРИП, что позволяет видеть одинаково резко как вблизи, так и вдаль без перефокусировки. Например, для STEINER Nighthunter Xtreme 8×30 это ГРИП от 20 м и до бесконечности, что позволяет постоянно держать в фокусе быстро перемещающиеся объекты.

к содержанию ↑

Водонепроницаемость

STEINER Nighthunter Xtreme 8×30 — бинокль для туризма и охоты, так что водонепроницаемость в данном случае важна и бинокль обеспечивает водонепроницаемость при погружении в воду до 5 м. Но учтите, что это бинокль для туризма, а не для дайвинга 🙂 Так что воздержитесь от того, чтобы держать бинокль под водой длительное время.

к содержанию ↑

Антизапотевание

Я думаю, вы часто сталкивались с тем, что при перемещении оптики из теплого помещения на улицу и наоборот линзы запотевают и некоторое время в них ничего не видно. Потому было изобретено заполнение корпуса бинокля азотом (Nitrogen-filled). Таким биноклям не страшны туманы и смены температурного режима.

к содержанию ↑

Использование бинокля

Я протестировал бинокль STEINER Nighthunter Xtreme 8×30 в трех вариантах использования:

1) поход в лес на фотоохоту
2) ночные прогулки по пересеченной местности
3) наблюдение за поездами (train spotting)

к содержанию ↑

Поход в лес на фотоохоту

Так получилось, что на январские каникулы в Ленинградской области наблюдались приличные холода. Как раз в то время я находился за городом и тестировал бинокль STEINER Nighthunter Xtreme 8×30. Мороз колебался от -30С до -34С.

Я взял с собой тяжелый штатив Manfrotto 058B (6,5кг) со штативной головкой 229, чтобы моя экипировка по тяжести больше напоминала охоту. Также взял три фотокамеры. Одну основную — Canon 5DsR, а две другие для тестов и съемки иллюстраций: Fujifilm X-T2 и Sony A7 II.

Идея моей фотоохоты заключалась в том, чтобы найти и сфотографировать птиц. Но, видимо, птицы не могут себе позволить себе летать в лютые морозы, а потом греться у печки и потому я нашёл только синиц. Но тем не менее я погулял очень хорошо…

Учитывая, что в такой мороз в лесу полная тишина и никого нет — сфотографированная синичка уже большое достижение 🙂

Бинокль показал себя очень хорошо — увеличение достаточное чтобы рассмотреть птицу издалека не спугнув её. STEINER Nighthunter Xtreme 8×30 не запотевает и не промокает, при низкой температуре никаких проблем не замечено.

к содержанию ↑

Ночные прогулки по пересеченной местности

Ночные прогулки специально не планировались, я просто поехал в соседнюю деревню за молоком. Но у меня в радиаторе замерз тосол, который был рассчитан как раз до -30. С большим трудом я всё-таки завелся и вернулся к своему дому, а за молоком пришлось идти поздно вечером и пешком. Экипировка была в виде фоторюкзака (туда как раз влезает канистра с молоком 6л), бинокля STEINER Nighthunter Xtreme 8×30 и штатива Manfrotto 058B для утяжеления, чтобы заодно потренироваться и сбросить вес после новогоднего обильного питания. Идти предстояло 7 км в одну сторону и столько же обратно. На пути практически темно и подсветка есть только от одиночных фонарей.

Тут рассказывать особо нечего, кроме того что все объекты которые я видел глазами видны были и в бинокль, но с увеличением. Т.е., видимо, зрачок мой не превышал 4 мм или превышал несущественно. Благо мне не 20 лет уже… Мороз на бинокль никаким заметным образом не влиял (STEINER гарантирует его работу до -40С).

Если соберетесь в такие пешие походы без должного опыта, то учтите что могут быть очень удобны ремни на фоторюкзаке, которые стягивают лямки в районе груди и в районе живота. Это не дает рюкзаку болтаться и тем самым сильно облегчает передвижение. По этой причине я использовал фоторюкзак KATA Bug-205 PL у которого такие ремни есть (фирма KATA больше не существует, а её наследница — Manfrotto).

к содержанию ↑

Наблюдение за поездами (train spotting)

Это традиционное развлечение нашей семьи, в которой есть два сынишки, любящих поезда. Поезда завораживают и меня своей мощью и скоростью. Бинокль же позволяет заранее увидеть приближающийся поезд и подготовиться к его фотосъемке.
Особенно актуальна предварительная подготовка к съемке Сапсана, который перемещается весьма быстро. Близко к краю платформы в этом случае подходить не рекомендую, хоть это и было бы хорошим местом для съемки, т.к. при прохождении Сапсана чувствуется мощный поток воздуха, который может затянуть под поезд.

Если смотреть в бинокль, то видно, что рельсы извиваются как небрежно брошенный шнурок ботинка. Видимо, потому у Сапсана ограничение по скорости в 200 км/час. На большей скорости проходить такие рельсы я бы не рискнул.

А вот другие поезда идут медленнее и чувствуют себя заметно более раслабленно… Часто приветственно гудят 🙂

Вроде как я первооткрыватель съемки поездов со «звездными» фильтрами. На мой взгляд это существенно украшает снимки в пасмурную погоду и вечером.

к содержанию ↑

STEINER Nighthunter Xtreme 8×30 является хорошим представителем качественных немецких биноклей в своей нише туризма и охоты.

к содержанию ↑

Плюсы

— качественная оптика с мультипросветлением.

Картинка чистая и резкая с минимальными ХА. В будущем планирую сделать специальный стенд для сравнения картинки выдаваемой разными биноклями для сравнения, чтобы вы, уважаемые читатели, могли сами убедиться. Не забывайте закрывать линзы бинокля прилагающимися крышками. Особенно касается пустыни и других мест, где встречается песок. Песок, особенно летящий легко может нанести оптике маленькие царапинки, снижая контраст картинки. Если бинокль висит на шее — лучше закрыть линзы крышкой.

— фокусировка Sports-Auto-Focus позволяет без частых перефокусировок наблюдать за дикой природой или спортивными соревнованиями.

Это очень удобно и мне намного больше нравится, чем центральная фокусировка (колесиком в центре). Также подобную фокусировку оценят люди у которых разные по зрительным возможностям глаза (например, у меня) — здесь можно подстроить окуляр под каждый глаз отдельно и получить максимум от оптики.

— призма PORRO. У каждой системы есть свои плюсы, но мне больше по душе короткие и «толстые» бинокли ПОРРО т.к. они более компактны и обеспечивают большую глубину резкости.

— бинокль прямо запаян в резиновое приятное на ощупь покрытие, что обеспечивает герметичность.

Биноклю STEINER Nighthunter Xtreme 8×30 не страшны ни дождь, ни снег. Если уроните в лужу или ручей — тоже ничего страшного!

Обратите внимание на силиконовые наглазники — они удобны когда идёт дождь и заливает на лицо. Тогда окуляры остаются сухими и вы можете дождь игнорировать. Также они полезны при сильном ветре, когда без наглазников вы не могли бы смотреть в окуляр.

— мощный корпус бинокля из поликарбоната Makrolon. Я сам не тестировал на давление, но верю STEINER. У кого есть лишний бинокль STEINER может его засунуть под свой джип 🙂

— бинокль заполнен азотом.

Как же это здорово когда оптика не запотевает! Когда же наши камеры и объективы начнут заполнять азотом, чтобы они не запотевали на долгие десятки минут после смены температурного режима…?

— в комплекте хороший ремень с неопреновой вставкой. Надежный и удобный.

к содержанию ↑

Минусы

— Диаметр линз всё-таки не такой большой как, например, у морских биноклей. Там картинка светлее и ощущение присутствия сильнее. Лично я в ущерб весу предпочел бы морской STEINER Commander Race Edition 7×50 только по этой причине. Но у меня таких критичных к весу задач как экстремальный туризм или дальние охотничьи переходы, где нужно считать что сколько весит. По своему туристическому прошлому я отдаю себе отчёт, что во многих случаях вес важнее, когда картинка хорошая, хоть и не такая «бинокулярная». Морской бинокль большой и увесистый по сравнению с STEINER Nighthunter Xtreme 8×30.

— задние крышки из мягкого пластика и одеваются не очень удобно в отличие от передних, так что я их одевал не часто. А вот в условиях пустыни, например, крайне рекомендуется всегда держать оптику закрытой кроме когда смотришь в неё. Мельчайший песок попадает на линзы и стирать его салфеткой в таком случае нельзя! Расцарапает! Только сдувать аккуратно и мыть! Вот где крайне пригодится возможность погружать до 5м.

к содержанию ↑

Резюме

Желаю вам хороших инструментов в вашей деятельности, чтобы они доставляли удовольствие от процесса, будь то туризм, охота, путешествия или что-то еще! 🙂

Сетки оптических прицелов. Как выбрать прицельную сетку?

Прицельные сетки, как и оптические прицелы, делятся на тактические и охотничьи. Основное различие сеток по этому типу, в том, что тактические сетки, в основном, ВСЕ баллистические, а охотничьи «простые». Что это значит?

Охотничьи сетки более простые в исполнении, так как стрельба ведётся на средних и малых дистанциях, в основном. Есть конечно и прицелы для горных охот, к примеру, где стрельба может производится и на дистанции в километр, но правильные охотники в незнакомой местности на таких дистанциях почти не стреляют, стараются подойти поближе, для точного выстрела. На больших дистанциях стрельбы возможна, но при условии идеальных параметров (ветер, давление, влажность, положение оружия и цели. Проходить не один километр по горам, вверх и вниз, не один день, выслеживая заветный трофей, никто не будет стрелять если не уверен что точно попадёт. Прицельные сетки, в основном основаны на простом перекрестие. К охотничьим сеткам относятся (ЗАГОННАЯ сетка, ПЕРЕКРЕСТИЕ, БАЛЛИСТИЧЕСКАЯ).

Баллистические (тактические) сетки предназначены для определения дистанции до объекта (цели), для быстрой корректировки поправок на дистанции и по ветру.

Баллистические сетки применяются для точной стрельбы на разных дистанциях, все прицелы военных снайперов, спортсменов высокоточников, с баллистической сеткой. Баллистические сетки применяются и в охотничьих прицелах, но они более простые и универсальные. В тактических прицелах бывают сетки, непосредственно для определённого калибра, в основном популярные армейские калибры. Эти сетки работают с определённым патроном, и все деления на прицельной сетки под определённую дистанцию. К тактическим сеткам относятся три основных вида (МИЛДОТ, ХОРУС, БАЛЛИСТИЧЕСКАЯ).

Разберём вкратце основные отличия…

Тактические сетки.

МИЛДОТ

Сетка с простым перекрестием, на котором нанесены деления в виде точек (милов), расстояние между которыми около 10 см, на расстоянии 100 метров.

Это классическая армейская сетка.

ХОРУС

Сетка на которой нанесены деления по вертикали и горизонтали, сетка для стрельбы на сверхдальние дистанции. Излюбленная сетка спортсменов и армейских снайперов.

БАЛЛИСТИЧЕСКАЯ

Сетка основанная на охотничьей сетки с делениями по вертикали, но с подписанными делениями. Каждое деление обозначает попадание пули на определённой дистанции. В инструкции к этой сетки, как правило, пишут калибры, которые наиболее подходят для стрельбы.

Охотничьи сетки.

ЗАГОННАЯ

Сетка применяемая для загонной или облавной охоте, когда стрельба ведётся на малых и средних дистанциях (от 30 до 150 метров). Загонные прицелы имеют не большое оптическое увеличение и широкое поле зрения. Сетки в таких прицелах бывают разные, как классические перекрестия, так и сетки с точкой или кругом.



ПЕРЕКРЕСТИЕ

Сетка для стрельбы на малых и средних дистанциях, для классических охот. Такая прицельная сетка основана на перекрестии двух линий (вертикальной и горизонтальной,). Прямые бывают полные и не полные, т.е. горизонтальная прямая полная, а вертикальная на половину снизу, образуя  ПОЛУКРЕСТ.

БАЛЛИСТИЧЕСКАЯ

Сетка с делениями по вертикальной линии. С помощью такой сетки можно определить расстояние до объекта охоты. такая сетка удобна для стрельбы на средних и дальних дистанциях.

Рассмотрим основные прицельные сетки трёх брендов, разной ценовой категории (низкой, средней и дорогой).

Hakko — Японская компания, выпускающая прицелы низкой и средней ценовой категории, с хорошим качеством и достойным выбором прицельных сеток, и под разные калибры.
Leupold — Американская компания, выпускающая прицелы средней и высокой ценовой категории, с большим количеством прицельных сеток и выбором моделей на любой вкус. Прицелы бывают двух направлений, охотничьи и тактические.
Schmidt & Bender — Немецкая компания, выпускающая прицелы высокой ценовой категории, хорошего качества и достойным выбором прицельных сеток в каждой модели. Так же прицелы есть тактического и охотничьего направления.

Помимо этих брендов на рынке присутствуют разные достойные фирмы по производству оптических прицелов, как эконом и среднего класса (Burris, Redfield, Bushnell, Nikko Stirling, Hawke, Nikon, Yukon и др.), так и премиум класса, высокого разбора, с громкими именами и богатой историей (Carl Zeiss, Swarovski, Leica, Night Force, March и т. д.). У этих брендов не такой большой выбор прицельных сеток, в каждой модели, как у наших выбранных выше компаний. Каждый бренд достоин рассмотрения в частности, по моделям и прицельным сеткам. У любого бренда есть прицелы особенно ПОПУЛЯРНЫЕ во всём мире, которые чаще всего покупаются и используются в разных целях (охота, стрельба, военные действия).
Перед выбором прицельной сетки вам необходимо выбрать БРЕНД, выбрать серию или МОДЕЛЬ прицела, а уже после выбирать прицельную сетку, если конечно такой выбор есть, в данной модели.

Прицельные сетки компании HAKKO.

Все прицелы, делятся на прицелы С ПОДСВЕТКОЙ и БЕЗ ПОДСВЕТКИ прицельной сетки.
У HAKKO прицельные сетки имеют числовое обозначение (3, 4, 6, 8, 15, 22, 23, 24, 28, 32, 33, 90).

Каждая цифра подразумевает вид прицельной сетки.
(3) — Крест, простое перекрестие двух прямых.
(6) — Полукрест(полудуплекс) перекрестие двух прямых, с утолщением трёх линий, по образцу сетки German#4.
(10) — прицельная сетка в виде заостренной толстой линией по вертикале и двух по горизонтали.
(15) — Дуплекс, перекрестие двух прямых, с утолщением четырёх линии у основания.
(90) — Миллдот, сетка с точками на пересеченных линиях, расстояние между точками 10 см на 100 метров.
(4), с (22) — по ( 33) — загонные сетки с горизонтальной направляющей и центром оптической оси (с точкой).

Подсветка прицельной сетки у прицелов Хакко в виде буквенного обозначения (P, D, CH, ER, MCH, DME, CHME). Каждая буква или сочетание букв говорят о функционале подсветки или её виде.
(D) — Dot (точка), подсветка только точки, центра перекрестия.
(CH) — Cross Hair (перекрестие), подсветка в виде креста в центре перекрестия или милдота, если сетка (90).
(ER) — Полная подсветка сетки, всех линий в сетке.
(M или ME) — Выбор цвета подсветки (красная или зелёная).

Самые популярные прицельные сетки у прицелов Хакко под номерами (6), (15), (23, 24) и (90), которые наиболее подходят для охоты, и как следствие, самые покупаемые. Данные прицельные сетки полностью удовлетворяют потребностям современных охот и стрельбы, на средних дистанциях.
Если (6) и (15) по функционалу не особо различаются, то (23) сетка подходит только для загонных охот и стрельбы на коротких дистанциях, тем более подсветка загонных сеток очень актуальна в местах с частой растительностью. В сетке отсутствуют вертикальные линии, которые мешают при «ведении» цели на фоне деревьев, а крупная точка показывает область попадания пули.
Сетка (90) или классический MIlDot, подойдёт для стрельбы на любой дистанции, это классическая сетка известная многим стрелкам и охотникам. Сочетание цифр и букв дают дополнительные варианты подсветок прицельных сеток. (15D) — Дуплекс с точкой в центре, (15CH) — Дуплекс с крестом в центре.

Прицельные сетки LEUPOLD.

---

Прицелы компании Люпольд, известны во всём мире. Эта компания занимается выпуском оптических приборов (прицелов, биноклей, дальномеров и коллиматоров) для охоты и тактических действий уже много лет. Массовое производство и огромный спрос делают эти прицелы крепким середнячком, на рынке. Прицелы Люпльд по карману любому охотнику и стрелку, цены демократичны и доступны, но всё зависит от определённой серии и модели. Так же дело обстоит и с выбором прицельной сетки. Если взять полный ассортимент прицельных сеток и внести в каталог, получится не один десяток видов и всех возможных модификаций, за всю историю существования компании, одних только дуплексов около десятка. Выбрав определённую модель прицела, для конкретного оружия и конкретной охоты, вы выбираете вид прицельной сетки. Прицельная сетка имеет свои особенности и конкретный функционал. Есть классические (стандартные) параметры сеток, которые имеют стандартные показания, такие как милдот или классический дуплекс, которые у любого производителя одинаковы, а есть сетки модифицированные или модернизированные, на базе классической сетки, к примеру Fine Duplex или Wide Duplex, ну или ещё какой-нибудь дуплекс. У модифицированных сеток и показания различны.

Рассмотрим на примере одного прицела:
LEUPOLD VX-R 3-9×40 — отличный охотничий прицел, с классической кратностью и диаметром объектива. В данном прицеле на выбор есть 5 видов прицельных сеток, и какую же выбрать? FireDot Duplex (Illuminated), FireDot 4 (Illuminated), Ballistic FireDot, FireDot LRV Duplex, FireDot Wind-Plex. Для многих людей эти названия ничего не скажут, если фото хоть немного могут пролить свет на эти прицельные сетки, то названия уж точно нет.
Да и в цене непонятно, почему такая разница (150$)?

1) FireDot Duplex

Сетка имеет вид перекрестия с жирными основаниями линий, это классическая охотничья сетка Дуплекс, которая неизменна у любого производителя, т.е. имеет такой же вид. Работает сетка на расстоянии до 500 метров, если конечно правильно пристрелять оружие под определённый патрон (пулю). FireDot - обозначает, что прицельная сетка с подсветкой точки по центру перекрестия.

2) FireDot 4

Это прицельная сетка основанная на старенькой прицельной сетки German#4, перекрестием двух прямых, три из которых жирные у основания (с боков и снизу). У нас в стране, иногда такого плана сетки называют «пеньками». Жирные линии направляют зрачок стрелка к центру перекрестия, а отсутствие верхнего жирного дуплекса делает обзор более комфортным, да и вести бегущую цель удобней.

3) Ballistic FireDot

Баллистическая сетка компании Люпольд, сделанная для стрельбы на дальних дистанциях. В центре перекрестия находится круг с точкой, который показывает зону поражения на средних дистанциях, и под ним на вертикальной линии два деления, который работают на разных дистанциях. Как пишет производитель, данная сетка идеально подходит для стрельбы по крупным животным и хищникам вредителям, типа волков и шакалов (Ideal for varmint, antelope, and long-range big game).

4) FireDot LRV Duplex

Сетка в виде перекрестия, как классический Дуплекс, но нижний дуплекс опущен ниже, и на вертикальной линии нанесены две отметки ниже перекрестия. Всего два вида такой сетки (LV) и (LRV)? отличие только в виде делений (точки или отрезки). LRV — это баллистическая сетка для стрельбы на разные расстояния по отрезкам ниже центра перекрестия. Центр для стрельбы до 200 ярдов, и ниже по отрезкам до 300, до 400 ярдов, а вершина дуплекса до 500 ярдов (условно). В такой сетки подсветка всех трёх точек.

5) FireDot Wind-Plex

сетка на базе Дуплекса, пересечение двух прямых, с утолщением у оснований, но с делениями по горизонтальной линии сетки. На прямой нанесены отметки слева и справа от перекрестия, для удержания поправки на боковой ветер (A 10MOA Wind hold Reticle with FireDot). Отклонение пули зависит от её массы и силы ветра, и расстояния на котором находится цель.

Другие прицелы Leupold имеют другие прицельные сетки, для своих функций. Прицельные сетки в загонных прицелах нужно выбирать гораздо проще, и более открытые, для более комфортного и быстрого прицеливания по движущейся цели. Выбрав прицельную сетку со стандартным дуплексом, при быстром наведении на бегущую цели, на фоне лесного массива, да ещё на не большом расстоянии, можно упустить время или промахнуться. Прицельная сетка для загонного прицела, должна быть с подсветкой, чтоб видеть центр перекрестия.

---

Так же у Luepold есть много баллистических сеток, в основном в тактических сериях, тот же VX-R Patrol 3-9x40mm, имеет сетку FireDot Tactical Milling Reticle.

Сетка FireDot Tactical Milling Reticle — основана на классическом МилДоте, но вместо точек или овалов, на вертикальной и горизонтальной линии короткие отрезки. Расстояние между отрезков соответствовать размерам стандартного МИЛа (10МОА на 100 метров). Данная прицельная сетка идеальна для определения расстояния и стрельбы на дальних дистанциях.

Прицельные сетки   SCHMIDT and BENDER.

---

Компания Шмидт и Бендер выпускает оптические прицелы высокого класса, качество оптики, качество материалов, качество сборки на высочайшем уровне. Многие профессиональные стрелки и охотники во всём мире, выбирают эти прицелы для себя как лучшие. Прицелы SCHMIDT and BENDER, как пишет сам производитель, созданы охотниками для охотников. Немецкие инженеры известны как люди разбирающиеся в этом, и производящие одни из лучших оптических прицелов не только в Европе, но и в мире. Если рассмотреть всех производителей оптических прицелов, то первенство делят немцы и американцы. Немецкая страсть к перфекционизму и педантичность, делают надпись (made in Germany) на оптическом прицеле, как знак высочайшего качества.
Компания выпускает различные оптические прицелы, с постоянной и переменной кратностью, тактические и охотничьи. Минимализм и принцип (ничего лишнего), упрощают работу с прицелом, всё кристально понятно и ясно. Каждая сетка, любого оптического прицела имеет строго выверенную баллистику, по всем мировым стандартам, если это MilDot, то это идеальный МилДот. Есть так же модификации сеток, которые в основе имеют классические известные сетки используемые во всём мире. Прицельные сетки SCHMIDT and BENDER делятся на три типа, ОХОТНИЧЬИ, ТАКТИЧЕСКИЕ(для полиции и армии), и СПОРТИВНЫЕ(для стрельбы на дальние дистанции).

Охотничьи сетки имеют минимальное количество делений, чёткие линии и дуплексы, выбор с подсветкой сетки и без. Основой охотничьих сеток является старенькая немецкая сетки German#4, в виде перекрестия и трёх дуплексов по бокам и с низу (FD4, FD7, FD9, L3, L4, L7, L9, D7, A4, A7, A9).

Тактическую сетку перепутать с какой-либо другой сложно, они все с баллистическими делениями, с помощью которых можно определить расстояние до цели или сделать поправку. Все тактические сетки основаны на сетки MilDot (CQB2, Mil-Dot CC, Klein, P3L, P4LF, P3, Police и другие) или Horus (h47, H58, h3CMR). Спортивные сетки на особенно отличаются от тактических, но имеют ряд особенностей.

Спортивная сетка не особо перегружена как тактическая, и она более тонкая. Деления на спортивной сетки, занимают полную вертикаль, т.е. делений на вертикальной нити сетки больше, и зачастую идут от начала до конца (Sport FT2L, Sport FT3L, Sport FT2). Ну и надпись Sport, в названии сетки, говорит о её назначении.

Рассмотрим прицельные сетки на примере прицела SCHMIDT and BENDER 1.5-6×42 Zenith. Прицел относится к охотничьим прицелам, на выбор есть с подсветкой сетки и без.

С подсветкой сетки (FD1, FD4, FD7 и FD9).

Сетка (FD1) — сетка имеет чётко выраженные линии, толщиной (покрытием) в 15 см на расстоянии 100м, а расстояние между левой и правой нитью равно 70 см на 100м, а размер точки на 100 метрах будет 5 см. Сетка отлично подойдёт для загонной охоты.

Сетка (FD4) — это классическая охотничья сетка, с толстыми нитями по бокам и снизу, и одной тонкой вертикальной нитью с верху. Расстояние между левой, правой и нижней жирной нитью до центра перекрестия 35 см на 100м, толщина нити (покрытие) 13 см на 100м, толщина вертикальной тонкой нити 1,3 см на 100м, а толщина точки на 100 метров будет 5 см. Универсальная сетка для охоты.

Сетка (FD7) — охотничья сетка, похожая на FD4, но с укороченными жирными нитями, расстояние между нитями слева, справа и снизу до центра перекрестия 70 см на 100м, толщина вертикальной нити и точки на 100м не изменились (нить 1,3, точка 5 см). Сетка отлично подойдёт загонных охот из-за большего обзора, так же, её можно успешно использовать для любой охоты.

Сетка (FD9) — идентичная сетка по размерам с FD4, но добавлена окружность, соединяющая толстые нити, диаметр окружности 140 см на 100м. Сетка для охоты в любых условиях, и отлично подойдёт для загонной охоты. С помощью окружности можно определить расстояние до цели, на большой дистанции, а при близком прицеливании окружность покажет зону поражения.

Без подсветки (A4, A7, A9).

Сетка (A4) — нити в сетке более выраженные, для чёткой фокусировки на перекрести, покрытие нитей (толщина) на 100м будет 15 см, а расстояние между центром перекрестия и жирными нитями по 35 см на 100м. Толщина тонких нитей 1,3 см на 100м. Сетка подойдёт для любой охоты, но желательно в дневные часы.

Сетка (A7) — сетка похожая на А4, но с укороченными жирными нитями. Расстояние между центром перекрестия и жирными нитями увеличена в двое 70 см на 100м. Отлично подойдёт для загонной охоты на открытых пространствах.

Сетка (A9) — сетка с кругом в центре и перекрестием. диаметр круга на расстоянии 100м будет 140 см, а толщина жирных нитей (покрытие) 13 см на 100м.

Ещё нужно обозначить одну важную деталь, при выборе прицельной сетки. Прицельная сетка может находится в ПЕРВОЙ или ВТОРОЙ фокальной плоскости прицела, в чём тут разница?
Разница в том, что при смене оптического увеличения (повороте кольца кратности), прицельная сетка может увеличиваться или уменьшаться, это говорит о том что сетка находится в первой фокальной плоскости. Это говорит о том, что баллистические параметры сетки сохраняются при любой кратности.
Если сетка при увеличении не меняется в размерах, значит она находится во второй вокальной плоскости. Баллистические параметры сетки сохраняются только при МАКСИМАЛЬНОМ увеличении (кратности), т.е. если, к примеру сетка милдот, то при максимальной кратности оптики расстояние между точками сетки будет равное милу (10 см на 100м), если кратность не максимальная, то расстояние не стандартное на сотне, тут нужно уже считать! Это не совсем хорошо, так как при минимальном увеличении сетка закрывает цель на большом расстоянии, но в баллистическом плане сетка может работать при любом увеличении, нужно лишь больше считать и запоминать данных по тысячным.

Бинокулярная терминология – Alpen Optics

Что означают цифры

Бинокли обычно обозначаются двумя цифрами. Первое число — это увеличение, а второе — диаметр линзы объектива в миллиметрах (мм). Например, 7×35 означает, что бинокль увеличивает объекты в 7 раз, а диаметр объектива составляет 35 мм. Бинокль 10×50 увеличивает предметы в 10 раз и имеет объектив диаметром 50 мм.

Защита глаз

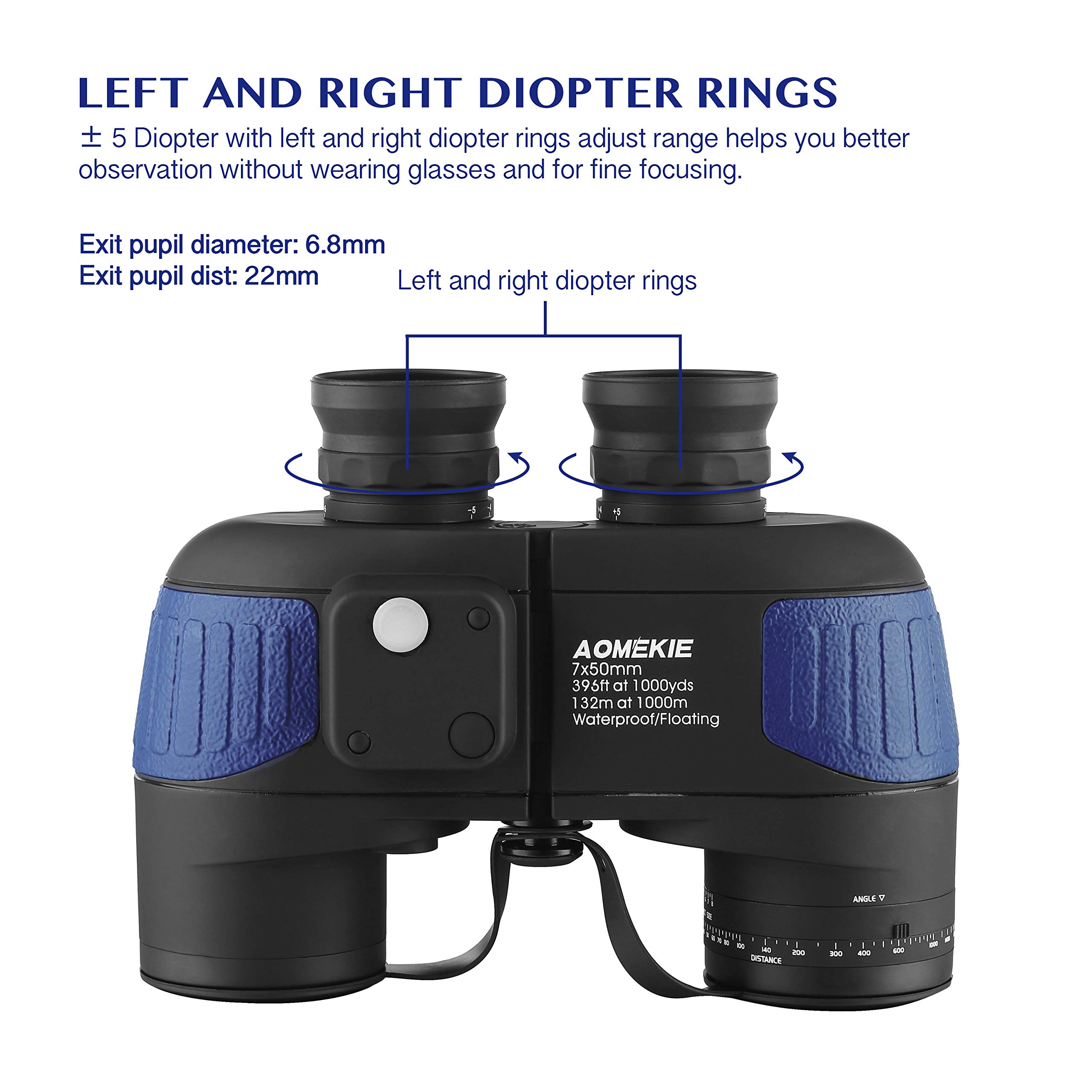

Вынос зрачка — это расстояние, выраженное в миллиметрах, от линзы окуляра (окуляра) до точки, в которой расположен глаз для просмотра всего изображения. На удаление выходного зрачка влияют увеличение, количество элементов линзы и поле зрения. Те, кто носит очки, обычно предпочитают бинокли с большим вылетом выходного зрачка. Большинство биноклей обеспечивают удаление выходного зрачка 8-13 мм. Бинокли с «длинным выносом выходного зрачка» обеспечивают вынос выходного зрачка от 14-20 мм (и более).

Поле зрения
Описывает размер области, которую можно увидеть в бинокль или зрительную трубу. Выраженное как количество футов на 1000 ярдов расстояния, чем выше увеличение, тем уже поле зрения. В широкоугольных биноклях (обозначаемых WA на биноклях Alpen) специальная конструкция линз обеспечивает более широкое поле зрения, чем обычно. Например, поле зрения стандартного бинокля с 7-кратным увеличением составляет 372 фута, тогда как широкоугольный бинокль составляет 487 футов. Охотники, которые хотят сканировать большие площади в поисках дичи или спортивных событий, часто предпочитают более широкое поле зрения.

Разрешение
Описывает, насколько резким или четким выглядит объект при просмотре. Разрешение в первую очередь определяется диаметром объектива. Чем больше диаметр объектива, тем лучше разрешение. Однако покрытия линз, юстировка линз, качество стекла и качество призм также влияют на то, насколько резким будет просматриваемое изображение.

Призмы: призмы Porro и Roof

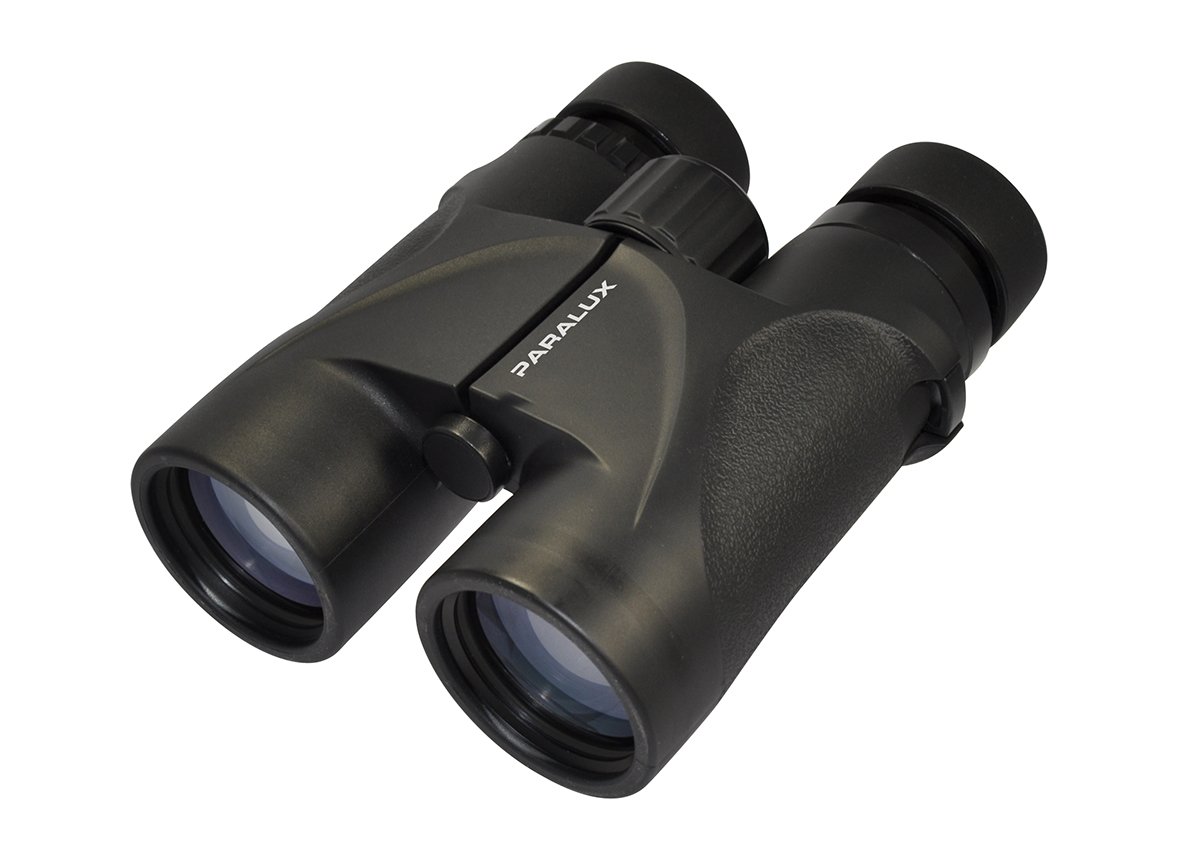

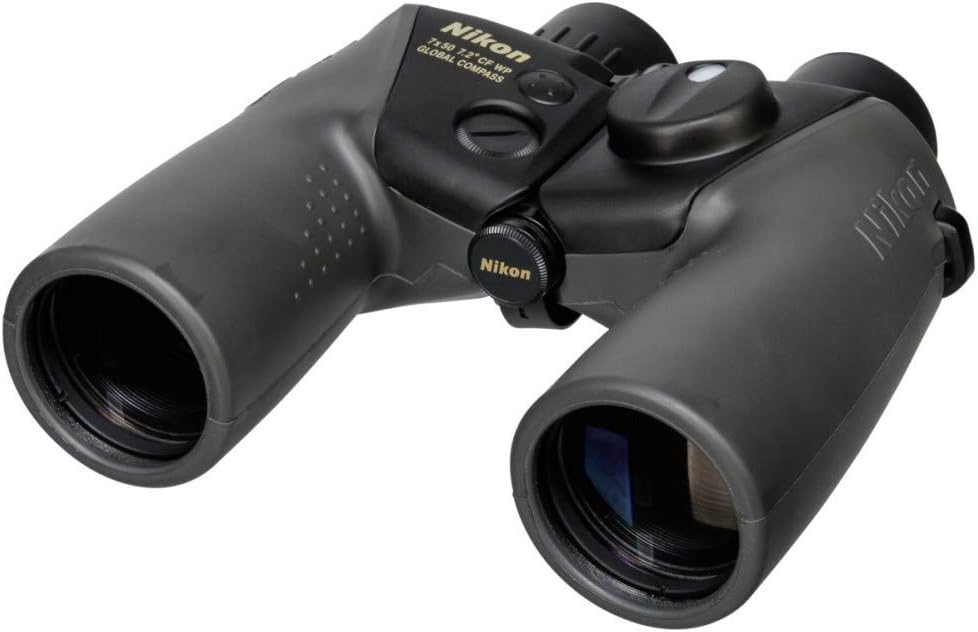

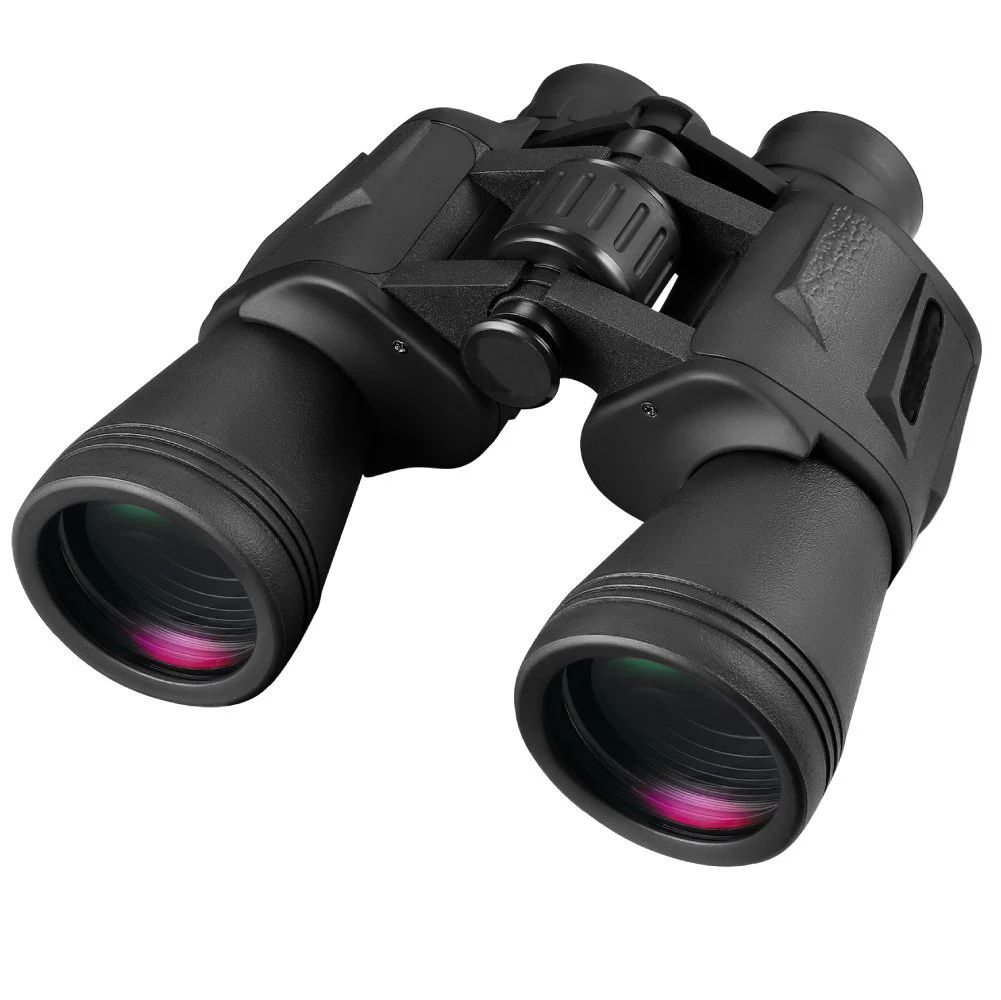

Обычно существуют две категории призм: призмы Porro и призмы Roof. Бинокли с призмой Порро и руфом отличаются своей формой. Бинокли с призмами Порро, как правило, больше по размеру и имеют определенное смещение относительно конструкции корпуса. Бинокли с призмой Roof более прямые и обтекаемые. Каждый обеспечивает отличный просмотр.

Оптика с покрытием
Качественная оптика имеет покрытие, предотвращающее отражение и потерю света стеклянными поверхностями. Самая лучшая оптика имеет «полное многослойное покрытие», что означает, что несколько покрытий полностью наносятся на все стеклянные поверхности. «Полное покрытие» означает, что все поверхности «воздух-стекло» покрыты по крайней мере одним слоем покрытия. «Покрытый» означает, что некоторые поверхности были покрыты.

Выходной зрачок

Измерение количества света, используемого биноклем или зрительной трубой. Как правило, чем больше выходной зрачок, тем ярче будет изображение, особенно при слабом освещении. Выходной зрачок определяют путем деления диаметра объектива на увеличение. Например, бинокль 7х35 имеет выходной зрачок 5 мм. У 10х50 выходной зрачок тоже 5 мм, так что в тусклом свете они примерно равны. Однако бинокль 7×50 имеет выходной зрачок 7 мм. Для обычного использования при ярком свете достаточно выходного зрачка 2,5 мм, а 4 мм и выше обычно обеспечивают лучший обзор при тусклом свете. Покрытия линз и человеческий глаз также влияют на то, насколько хорошо бинокль работает в тусклом свете.

Диаметр линзы объектива
Диаметр линзы объектива важен, поскольку многие рабочие характеристики бинокля определяются диаметром этой линзы. Функция объектива состоит в том, чтобы собирать свет и направлять его на призмы или окуляры. Чем больше диаметр, тем больше света попадает в глаза, что обеспечивает более яркое и четкое изображение. Однако чем больше диаметр, тем тяжелее и громоздче будет бинокль. Вы обнаружите, что существует множество различных комбинаций увеличения и диаметра линзы объектива для решения конкретных задач.

Фокусировка бокового параллакса — прицелы
Параллакс — это состояние, которое может возникать на прицелах, при котором изображение цели перемещается относительно сетки. Эта ситуация обычно возникает при более высоких настройках увеличения выше 9x. По мере увеличения увеличения внутренние линзы внутри монтажной трубки перемещаются, вызывая изменение увеличения. В результате целевое изображение может быть удалено от изображения сетки, вызывая параллакс. Оптические прицелы с регулируемыми объективами (обычно известными как A / O) или регулировкой бокового фокуса позволяют перемещать изображение цели на изображение сетки, устраняя параллакс. Резкость фокусировки также повышается за счет использования конструкций A/O или бокового фокуса.

Мы считаем, что конструкция регулировки бокового фокуса намного удобнее и быстрее в использовании, чем традиционная конструкция A/O для семейства прицелов Apex. Просто поворачивайте ручку боковой фокусировки до тех пор, пока изображение не станет резким и четким, используя метки на ручке для устранения параллакса.

Когда вы смотрите в прицел на цель, вы не должны видеть, как сетка перемещается относительно цели, когда вы перемещаете взгляд из стороны в сторону. Если точка прицеливания сетки перемещается, когда вы выполняете этот тест, у вас все еще может быть некоторый параллакс, который повлияет на точность вашего выстрела, и необходима дополнительная небольшая регулировка боковой ручки фокусировки.

Краткое введение в призменные линзы | Фарид Алсабех | Vision Specialists

Опубликовано в

·

Чтение: 7 мин.

·

10 октября 2019 г.

Призменные линзы имеют решающее значение для нашей работы в Vision Specialists. В дополнение к обычному осмотру глаз, который вы получите в любом кабинете оптометрии, наша клиника специализируется на диагностике и лечении дисфункции бинокулярного зрения или BVD. Симптомы BVD включают головокружение, головную боль, укачивание и трудности с чтением — все это можно уменьшить, надев призматические очки.

В этой статье мы рассмотрим различные типы линз и узнаем, чем отличается включение призмы в рецепт от обычного рецепта на очки. Затем мы рассмотрим, как призматические линзы помогают пациентам, страдающим симптомами, связанными с БВЗ.

Линзы для коррекции аномалий рефракции

Оптометрия — это отрасль здравоохранения, целью которой является совершенствование вашего зрения. Чаще всего это связано с назначением линз для коррекции аномалий рефракции: проблем с естественной системой фокусировки глаз. В нормальном глазу роговица и хрусталик преломляют, то есть изгибают падающий свет так, что его 9Фокусная точка 0071 (точка, где сходятся световые лучи) проецируется прямо на поверхность сетчатки. Это дает нам ясное и четкое зрение.

Но при наличии аномалий рефракции эта система фокусировки не работает должным образом, в результате чего изображения выглядят размытыми. Это тот момент, когда большинство людей планируют проверку зрения. Для коррекции аномалий рефракции оптометристы используют два основных типа линз.

Сферические линзы для коррекции близорукости и дальнозоркости. Близорукость , или близорукость — это состояние, при котором свет фокусируется перед сетчаткой. И наоборот, дальнозоркость , или дальнозоркость — это состояние, при котором свет фокусируется за пределами сетчатки. Отрицательная сила сферы указывает на коррекцию близорукости, а положительная — на коррекцию дальнозоркости.

Цилиндрические линзы корректируют астигматизм , другой вид аномалии рефракции, при которой свет попадает на сетчатку искаженным образом. Обычно это вызвано физическими изменениями формы роговицы или хрусталика. В отличие от сферы цилиндрические линзы ориентированы в определенном направлении, которое обозначается номером оси.

Это два типа линз, которые корректируют аномалии рефракции. Давайте взглянем на образец рецепта, имея в виду, что OD и OS означают правый и левый глаза соответственно: исправления показывают, что в левом глазу есть астигматизм. При ношении этого рецепта аномалия рефракции пациента будет исправлена, и у него будет ясное и четкое зрение.

Как мы уже упоминали, на коррекцию аномалий рефракции с помощью сферических и цилиндрических линз приходится подавляющее большинство оптометрических посещений. Но для значительного числа наших пациентов одних этих линз недостаточно. Чтобы понять почему, нам нужно рассмотреть важный и часто недооцениваемый зрительный навык, известный как бинокулярное зрение.

Бинокулярное зрение и его нарушения

Аномалии рефракции — это проблемы с остротой зрения : способностью глаза фокусировать свет и правильно разрешать изображения. Это то, что мы измеряем с помощью диаграммы Снеллена: это список букв, начинающихся с Е, которые становятся меньше по мере продвижения вниз по экрану.

Но правильное зрение зависит не только от остроты каждого отдельного глаза. Зрительная система также зависит от способности двух глаз работать вместе, также известной как бинокулярное зрение .

Ваша способность видеть и ориентироваться в окружающем мире сильно зависит от бинокулярного зрения. Чтобы продемонстрировать этот навык, попробуйте вытянуть большой палец и смотреть на него, двигая и наклоняя голову в различных положениях. Скорее всего, вы сможете все время не сводить взгляд с цели.

Эта способность, известная как стабилизация взора, основана на четко скоординированной деятельности двенадцати экстраокулярных мышц, которые двигают глазные яблоки в глазницах. Эти мышцы должны быть идеально синхронизированы, чтобы изображение цели проецировалось на одну и ту же часть сетчатки обоих глаз.

Когда экстраокулярные мышцы не могут координировать свои действия, может возникнуть широкая категория нарушений зрения, которые в совокупности известны как BVD. Различают 4 основных типа нарушений бинокулярного зрения:

• Вертикальная гетерофория относится к любому вертикальному смещению глаз.

• Паралич верхней косой мышцы представляет собой отклонение одного глаза вверх, вызванное слабостью верхней косой мышцы, которая отвечает за движение глаза вниз и к средней линии.

• Экзофория — это состояние, при котором один или оба глаза смотрят наружу.

• Эзофория — это состояние, при котором один или оба глаза смотрят внутрь.

Нарушения бинокулярного зрения могут быть такими же вредными для зрительной системы, как и аномалии рефракции. Они не только вызывают затуманенное, а иногда и двоение в глазах, но также могут быть причиной множества симптомов, которые мы рассмотрим позже. Когда у пациента есть проблемы со зрением, связанные с BVD, сферических или цилиндрических линз будет недостаточно для уменьшения симптомов: им также потребуются призмы.

Призматические линзы

В отличие от линз, предназначенных для лечения аномалий рефракции, которые помогают сфокусировать падающий свет на сетчатку, призматические линзы смещают свет либо по вертикали, либо по горизонтали. Например, глядя на объект через призму 0,25 UP, он будет казаться немного ниже с точки зрения зрителя.

Это смещение помогает совместить свет с отклоненным глазом. Вертикальная призма корректирует вертикальные смещения, такие как вертикальная гетерофория и паралич верхней косой мышцы живота, а горизонтальная призма корректирует горизонтальные смещения, такие как экзофория и эзофория. Рецепт на очки, содержащий призму, может включать один или оба этих компонента в дополнение к коррекции рефракции.

Пример направленной вниз призмы

В большинстве кабинетов оптометрии и офтальмологии призма используется только в тяжелых случаях двоения в глазах, вызванного нарушениями зрения, такими как косоглазие (известное как косоглазие). Но в специалистах по зрению призму назначают при более тонких нарушениях положения глаз, к которым относятся четыре упомянутых ранее типа BVD. Эти смещения диагностируются с помощью различных сенсомоторных тестов, которые оценивают способность двух глаз работать вместе, включая стержневой тест Мэддокса и фории фон Грефе.

При каких симптомах можно лечить призматические очки?

При наличии дисфункции бинокулярного зрения зрительная система компенсирует ее перегрузкой экстраокулярных мышц. Со временем это может вызвать различные симптомы:

• Двоение в глазах, нечеткость зрения или затенение.
• Напряжение глаз, прогрессирующее до головных болей.
• Трудности при чтении, которые часто отмечаются как перемещение слов по странице или трудности с отслеживанием строки текста или повторным чтением для понимания.
• Головокружение и тошнота, особенно вызванные зрительными раздражителями. Иногда причиной может быть вождение автомобиля или нахождение на больших открытых пространствах.

Все эти симптомы можно облегчить с помощью призменных линз, которые выравнивают входящий свет так, что мышцы искривленного глаза больше не напрягаются. Мы оцениваем пригодность пациента для призмы с помощью опросника, который называется «Опросник дисфункции бинокулярного зрения» или BVDQ.

В дополнение к этим симптомам ряд расстройств обучения, таких как СДВГ и дислексия, могут иметь зрительный компонент. Когда присутствует визуальное смещение, становится трудно сосредоточиться на странице, и младшие школьники могут впоследствии избегать таких задач, как чтение и письмо. Кроме того, нарушается способность переключаться с ближнего на дальнее расстояние, что имеет очевидные последствия в условиях классной комнаты.

Когда пациентам ставят диагноз расстройства обучаемости, важно исключить визуальную причину симптомов, особенно если более распространенные вмешательства не смогли ее устранить.

Заключение

В то время как сферические и цилиндрические линзы преломляют свет, исправляя аномалии преломления, призматические линзы меняют направление света, попадающего в глаз. Это может помочь облегчить симптомы, вызванные BVD — обычно известные как нарушение зрения — которые включают головные боли, напряжение глаз, головокружение и трудности с чтением.
