Искажения при фотосъемке: дисторсия, поворот, перспектива

Восприятие фотографии человеком происходит в основном за счет зрительных образов. Если на фотографии изображены объекты архитектуры, вертикальные линии стен которых наклонены или выгнуты дугой, то это сразу бросается в глаза и снижает эмоциональное впечатление.

Очень часто фотографии архитектуры, интерьеров, промышленных объектов искажены, и это необходимо исправить.

Значительно повысить качество восприятия фотографии, сделать линии объектов архитектуры строго параллельными Вам поможет программа Perspective Pilot.

Чтобы эффективно исправлять геометрические искажения фотографий, необходимо знать причины их возникновения.

Рассмотрим основные геометрические искажения: Дисторсия, Поворот, Перспектива.



Искажение Дисторсия

Если контуры объектов на фотографии имеют неестественную выгнутую форму, а в реальности эти линии прямые, такой вид искажений называется дисторсией.

Изображение искажено дисторсией	Исправленное изображение



Дисторсия не нарушает резкость изображения, а вносит искажение в форму изображения.

Изображение прямоугольной сетки при положительной дисторсии принимает подушкообразный вид, а при отрицательной дисторсии бочкообразный вид.


Виды дисторсии

Исходное изображение	«подушка»	«бочка»



Дисторсия — это искажение объектива фотоаппарата связанное с изменением линейного увеличения по полю изображения.

Если объектив вносит искажение дисторсия, то при минимальном фокусном расстоянии (зуме) возникает эффект «бочки», а при максимальном фокусном расстоянии эффект «подушки».

Дисторсия объектива может быть скорректирована за счет особой конструкции объектива, использования асферических линз.

Как правило, дисторсия имеет осевую симметрию, это значит, что горизонтальная и вертикальная оси, проходящие через центр изображения, не искажены.

Чем дальше прямые линии на изображении расположены от центра, тем сильнее они изогнуты. Поэтому для контроля исправления дисторсии следует выбирать наиболее длинные прямые линии, проходящие с краю кадра.

Для автоматического исправления дисторсии следует провести калибровку фотоаппарата.

Поскольку искажение Дисторсия вносит объектив, то соответствующие формулы преобразования рассчитываются в первую очередь.



Поворот

Снимая пейзажи, фотограф может уверенно держать фотоаппарат в руках, и линия горизонта на полученных снимках может быть строго горизонтальна, с точностью до нескольких десятых градуса. Это говорит о том, что человек способен очень точно на глаз оценить угол наклона объекта на фотографии, а даже небольшой наклон горизонта выглядит странно.

Поворот применяется, если фотоаппарат был немного повернут в руках фотографа. Для того, чтобы повернуть фотографию достаточно указать линию вдоль объекта, которую необходимо сделать строго горизонтальной или вертикальной.

Исходное изображение	После поворота



Может оказаться так, что на фотографии есть несколько горизонтальных и вертикальных линий и все под разными углами. В этом случае, необходимо обратить внимание на объекты находящиеся как можно ближе к оптическим осям или к центру кадра.

Объекты изображенные ближе к центру кадра подвержены меньшим искажениям, дисторсии, и перспективы.

Поэтому для преобразования Поворот следует измерить угол наклона горизонта и угол наклона вертикального объекта, расположенного в центре фотографии, и задать линию для поворота на минимальный угол.

На представленной ниже фотографии, изображение искажено поворотом и перспективой. Исправление изображения рекомендуется проводить в следующей последовательности:

• Измерим углы наклона горизонта и вертикального объекта с помощью контрольных линий.
• Угол наклона вертикального объекта меньше.
• Для преобразования поворот укажем линию вдоль вертикального объекта.
• После этого можно выполнить преобразование перспектива, указав линию вдоль горизонта.

Исходное изображение	После поворота и перспективы



Функция поворот является второй функцией преобразования координат и рассчитывается после дисторсии.



Искажение Перспективы

Искажения перспективы вызваны проецированием объекта в трёхмерном пространстве на плоскость. Например, фотограф находится на земле и фотографирует здание.

По закону перспективы нижние этажи здания находятся ближе к фотоаппарату и выглядят шире, чем верхние этажи. Поэтому стены на фотографии выглядят как наклонные прямые линии.

Исходное изображение	После исправления перспективы по ширине



Исправление наклонных линий, которые в реальности являются вертикальными (колонны, стены и т. п.), будем называть перспективой по ширине.

Иногда, фотографируя интерьер в помещении, объект съемки не помещается в кадр под прямым углом. Поэтому его фотографируют немного со стороны, а горизонтальные линии становятся наклонными, в результате возникают искажения перспективы по высоте.

Исходное изображение	После исправления перспективы по высоте



В общем случае, для исправления перспективы по ширине достаточно задать две вертикальные линии, а для исправления перспективы по высоте – две горизонтальные линии.

Автор статьи: Дмитрий Бушнев



— Главная страничка программы Perspective Pilot —

Дисторсия объектива — что это такое

Когда при ведении фотосъемки используются широкоугольные объективы, возникает искажение прямых линий предметов. Получается дисторсия объектива, что это изменение прямолинейности и потеря геометрической совершенности во время фотографирования. Если сравнивать исходные сцены и получаемые после фотографирования, то будут заметны различные искривления, в особенности на крайних участках кадра.

Различаются разные виды данного явления, поэтому профессионалам и любителям фото приходится сталкиваться с:

• Выпуклыми дисторсиями,
• Вогнутыми искривлениями,
• Комплексными искажениями.

И каждый вариант искривления имеет свои особенности, которые необходимо учитывать при получении очередного кадра с использованием широкоугольных линз.

Почему появляются дисторсии?

Если любители не знакомы с таким понятием, как дисторсия объектива, что это, то профессиональные фотографы нередко сталкиваются с подобными явлениями и им известны причины их появления и даже методы борьбы с ними. Вогнутые искривления чаще всего возникают при пользовании телеобъективами, а вот комплексные дисторсии могут появиться и на широкоугольниках.

Иногда фотографу попадаются такие кадры, где один участок получается бочкообразным, а другой – вогнутым. Хотя современные фотографы оснащены новейшим оборудованием и имеют возможность редактировать полученные кадры, но это не всегда спасает при наличии комплексных искажений.

Сверхширокоугольные объективы могут стать причиной появления дисторсии, когда производится съемка крупного архитектурного сооружения, где большое количество прямых линий.

Всевозможные искажения с трудом воспринимаются человеческим мозгом, и поэтому зрителю сложно смириться с потерей геометрической правильности. Причиной возникновения такого явления может стать сильное различие между участками фотографируемых объектов.

Если ведется фотосъемка с нижнего ракурса многоуровневого сооружения при наклоненном фотоаппарате. Нужно иметь мощный и качественный широкоугольный объектив с постоянной фокусировкой, чтобы избежать подобных искажений.

Каким образом избегать дисторсии?

Если вы уже знаете, дисторсия объектива что это, то следующим этапом становится желание узнать, как этого неприятного явления избежать. Необходимо пользоваться при фотосъемке качественными фотообъективами, а также нужно ставить перед фотографированием задачи, чтобы не провоцировать появление искривлений.

Во время проведения съемки необходимо выполнять больше движений, чтобы получить максимально удобный ракурс, и тогда есть шанс уйти от возникновения дисторсии. Даже если появятся небольшие искривления, их можно быстро исправить при редактировании фотографии.

Не всегда фотограф располагает достаточным количеством времени, чтобы долго настраиваться и выбирать расстояние для фотографирования, кроме того, экскурсии обычно проходят быстро и сложно успеть запечатлеть памятник архитектуры правильно.

Но есть отличный вариант – это фотографирование с запасом, и тогда у вас будет возможность удалить в процессе редактирования все ненужные участки, а качественный снимок останется. Нужно компенсировать искажения, и вы всегда сможете добиться положительного результата.

Полностью отразить реальность на фотоаппарате все равно не получится, каким бы современным и инновационным он не был, поэтому погоня за идеальными кадрами все равно ни к чему не приведет.

Но в любом случае оптические приборы высокого качества будут способствовать приближению к идеалу при выполнении съемки. Несовершенные участки будут сведены к минимуму, если в вашем арсенале современное и мощное оборудование.

Еще одним выходом из подобной ситуации может стать объектив fisheye, который после получения кадра не требует дополнительной обработки. Подобные виды оборудования выпускаются известными брендами Canon и Nikon. Отличные кадры с минимальным количеством искажений получаются при использовании tilt-shift объективов.

Архитектурная и техническая фотосъемка может стать быстрой и качественной, если пользоваться данными типами объективов. При помощи таких оптических устройств можно вести постоянный контроль за перспективой.

Но если все-таки искажения получились слишком заметными и они портят кадр, возникает необходимость поработать в таком программном обеспечении, как фотошоп, где имеются различные инструменты, созданные специально для этих целей.

Необходимо овладеть программой и периодически использовать ее для проведения редактирования.

Определение искажения

— что такое искажение от SLR Lounge

Искажение

dɪstɔrʃən

Термин:
Описание: Искажение — это оптический эффект, вызванный структурой линзы. Существует три типа искажения: бочкообразное, подушкообразное и усы, представляющие собой смесь бочкообразного и подушкообразного искажений. Бочкообразная дисторсия является наиболее часто встречающимся типом искажения и встречается в объективах от нормальных до широкоугольных, причем более выраженные примеры наблюдаются при самых широких фокусных расстояниях. Представьте себе изображение, полученное с помощью объектива «рыбий глаз», и вы будете иметь в виду изображение с сильным, очень преувеличенным бочкообразным искажением. Следует отметить, что не все широкоугольные объективы подвержены бочкообразной дисторсии — существует особый тип объективов, называемый «прямолинейными», которые практически не имеют искажений.

Подушкообразное искажение встречается реже, его можно увидеть в старых или некачественных телеобъективах. Линии не изгибаются наружу, как при бочкообразной дисторсии, а сходятся внутрь к центру при наличии подушкообразной дисторсии.

Когда СЛЕДУЕТ затушевывать основные моменты?

Пье Жирса, 3 года назад 5 минут чтения

В этой статье/видео мы покажем вам, как и когда использовать естественный свет для портретов в светлых тонах, которые уравновешивают несовершенное освещение с изысканным, аутентичным видом.

Fujifilm X100V Обзор камеры реального мира | Серия одиночных матчей

Пье Джирса, 3 года назад 11 минут чтения

Наша новая серия «Лицом к лицу» предназначена для того, чтобы предложить ЧЕСТНЫЕ и объективные обзоры снаряжения и поделиться тем, каково это на самом деле жить с продуктами и использовать их в реальных ситуациях.

Камеры Canon

Обзор Canon RF 15-35mm f/2.8 L IS | Беззеркальная рабочая лошадка с широкоугольным зумом

Мэтью Сэвилл, 3 года назад 23 минуты чтения

Этот объектив стоимостью 2300 долларов поднимает планку флагманских широкоугольных зум-объективов. Подходит ли этот объектив для вашей коллекции?

Советы по портрету при естественном освещении | Используйте жесткий свет для придания формы телу

Pye Jirsa, 3 года назад 5 мин чтения

Хотя многие фотографы склонны избегать использования резкого естественного света в портретах, вы можете использовать его для получения драматического эффекта, чтобы придать фигуре модели.

Фотография

4 причины, по которым объектив 85 мм идеально подходит для портретов, и как его использовать

Pye Jirsa, 3 года назад 8 мин чтения

В этом видео Пай приводит четыре причины, по которым объектив с фиксированным фокусным расстоянием 85 мм стал одним из основных инструментов в арсенале фотографа-портретиста, а также рассказывает, как его использовать.

Новости и информация

Устранение искажений объектива с помощью инструмента направленной вертикальной коррекции в Lightroom

Wendell Weithers, 6 лет назад 2 мин чтения

Широкоугольные объективы позволяют архитектурным фотографам обеспечить необходимую перспективу, чтобы поместить структуру в ее контекст, сохраняя при этом…

Лайтрум

Советы по Lightroom | Как исправить перспективу и искажение в Lightroom

Holly Roa, 6 лет назад 4 минуты чтения

Хотя ретушь и постобработка так же стары, как и сама фотография, существуют уникальные цифровые исправления, и…

Карьера и бизнес в фотографии

EXIF.

co | Использование интеллектуальных водяных знаков и встроенных данных Exif для защиты ваших изображений

Wendell Weithers, 6 лет назад 2 мин чтения

Кража изображения или использование изображения без указания авторства и компенсации — это страх, который всегда таится в глубине…

Что такое искажение объектива в фотографии? Как этого избежать или исправить

Нам всем нужна камера с максимально возможным количеством мегапикселей. Но качество фотографий — это гораздо больше, чем разрешение. От размытости до плохой композиции и хроматических аберраций — есть много вещей, которых следует избегать, чтобы получать фотографии отличного качества.

Одной из таких проблем, с которой вы часто сталкиваетесь, является дисторсия объектива. Если вы начинающий фотограф, скорее всего, вы даже не заметите этого. Но это хорошая идея, чтобы узнать, что это такое и необходимые шаги для решения этой проблемы.

Что такое дисторсия объектива?

Мы говорим, что фотография «искажена», когда линии и формы выглядят неправильно. Это происходит из-за проблем с вашим объективом или из-за конструкции объектива.

Линза состоит из множества оптических элементов, преломляющих и преломляющих световые лучи. Иногда геометрия объектива может вызвать искажение изображения. Дисторсия характерна для некачественных объективов, но даже дорогие объективы могут страдать от дисторсии.

Если вы поклонник широкоугольных объективов, то знаете, что для них типична дисторсия. Это связано с тем, что поле зрения сенсора вашей камеры часто меньше, чем у широкоугольного объектива, поэтому края изображения выглядят искаженными. Тем не менее, у широкоугольного объектива есть несколько преимуществ. Объективы типа «рыбий глаз» предназначены для целенаправленного искажения фотографий.

Типы искажений объектива

Прежде чем узнать, как исправить искажение объектива, вы должны знать типы искажений. Для разных типов искажений потребуются разные методы коррекции.

Существует два основных типа искажения объектива.

Оптическое искажение

Этот тип искажения возникает из-за оптики вашего объектива. Стандартный объектив должен быть прямолинейным, в котором прямые линии выглядят как прямые без каких-либо искажений. Однако, если линза криволинейна, прямые линии кажутся изогнутыми. Линза типа «рыбий глаз» — идеальный пример криволинейной линзы.

Несмотря на то, что стандартные линзы имеют прямолинейную форму, все линзы имеют разную степень искажения.

Оптические искажения могут возникать тремя способами.

Бочкообразное искажение

Изображение предоставлено: WolfWings/Wikimedia Commons

В этом типе искажения прямые линии выпячиваются наружу, принимая форму бочонка. Бочкообразное искажение часто возникает в широкоугольных и широкоугольных зум-объективах, потому что их поле зрения часто больше, чем сенсор камеры. Таким образом, углы оказываются сплющенными в кадре.

Если ваш объектив имеет бочкообразную дисторсию, изображения выглядят так, как будто они вытянуты в середине, но сжаты в углах.

Подушкообразное искажение

Изображение предоставлено: WolfWings/Wikimedia Commons

Представьте себе подушечку для иголок — вы можете видеть, как булавка втягивает углы внутрь. Точно так же вы заметите, что прямые линии изгибаются внутрь в виде подушкообразного искажения. Это выглядит как полная противоположность бочкообразной дисторсии. И виновниками этого являются противоположность широкоугольных объективов — телеобъективов, особенно зум-объективов.

Телеобъектив с зумом непропорционально увеличивает объекты в углах изображения, поэтому вы видите вытянутые углы, но сжатую середину.

Искажение усов

Изображение предоставлено: WolfWings/Wikimedia Commons

Этот тип искажения представляет собой комбинацию бочкообразного и подушкообразного искажения. При искажении усов прямые линии в углах изгибаются внутрь, а линии в центре выпячиваются наружу, напоминая усы.

Это сложное искажение, которое достаточно сложно исправить, но чаще всего с ним можно столкнуться только в старых объективах.

Перспективное искажение

Изображение предоставлено Zora/Wikimedia Commons

Этот тип искажения не имеет ничего общего с вашим объективом. Вместо этого это происходит из-за положения камеры и расстояния до объекта.

Расширение (широкоугольный) Искажение

Пробовали ли вы использовать широкоугольный объектив для портретных фотографий? Вы, вероятно, возненавидели бы результат. Широкоугольный объектив может сделать лица неестественно большими. Но это не вина широкоугольного объектива. Проблема в том, что вы находитесь слишком близко к объекту съемки.

Как правило, объекты, расположенные очень близко к вам, кажутся больше. Это потому, что вы склонны оставаться слишком близко к объекту с широкоугольным объективом. Когда вы используете телеобъектив, вы вынуждены отступить от объекта. Вот почему телеобъективы являются одними из предпочтительных объективов для портретных фотографий.

Короче говоря, расширение искажения увеличивает расстояние между передним планом и фоном.

Кроме того, когда вы используете широкоугольные объективы для фотографирования высоких зданий, они имеют тенденцию казаться широкими внизу и сливаться вверху. Происходит это из-за угла зрения, и ближайшая к вам часть кажется непропорционально больше.

Сжатие (телефото) Искажение

При сжатии удаленные объекты кажутся необычно большими. По сути, это противоположно искажению расширения и происходит в телеобъективах с зумом.

Компрессионное искажение сокращает расстояние между передним планом и фоном, делая изображение сжатым.

Как исправить дисторсию объектива

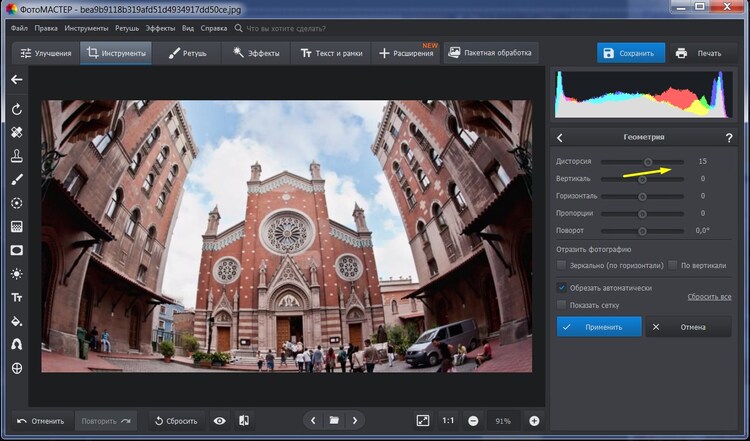

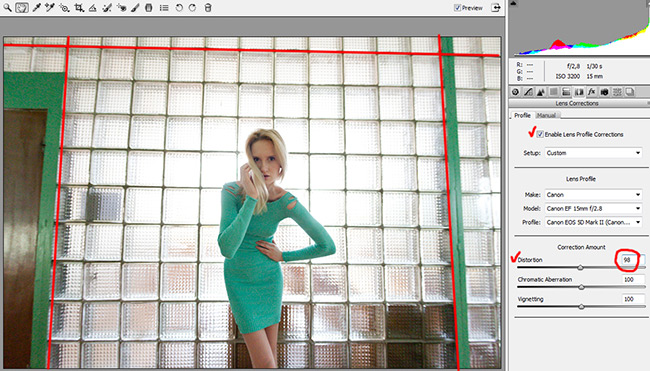

Вы можете исправить распространенные искажения, такие как бочкообразность и подушкообразная форма, с помощью программного обеспечения для постобработки. Например, в Lightroom есть опция «Коррекция объектива». Когда вы установите флажок «Включить коррекцию профиля», программа может найти ваш объектив в базе данных с метаданными и автоматически применить коррекцию. Вот руководство по использованию коррекции объектива в Lightroom.

Искажение усов, с другой стороны, требует специального программного обеспечения для исправления.

Для исправления искажения перспективы лучше всего проверить расстояние между вами и объектом и настроить его соответствующим образом. Например, не подходите слишком близко к объекту съемки при использовании широкоугольного объектива, чтобы избежать искажений от расширения. А для телеобъективов выбирайте широкую диафрагму, чтобы детали фона были размыты.

Если ваше изображение сильно искажено, вы можете исправить это с помощью инструмента «Преобразование» в Lightroom. Это хорошо работает для искажения перспективы.

Художественное использование искажения

Конечно, вы можете оставить свое изображение искаженным и назвать это художественной свободой.
