21 ноября 2011

Подпишитесь на нашу рассылку ”Контекст”: она поможет вам разобраться в событиях.

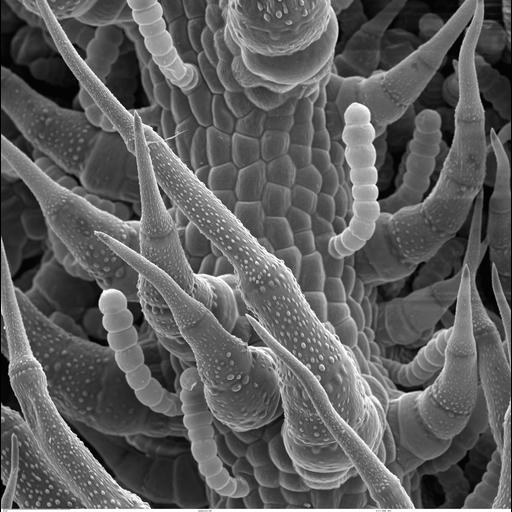

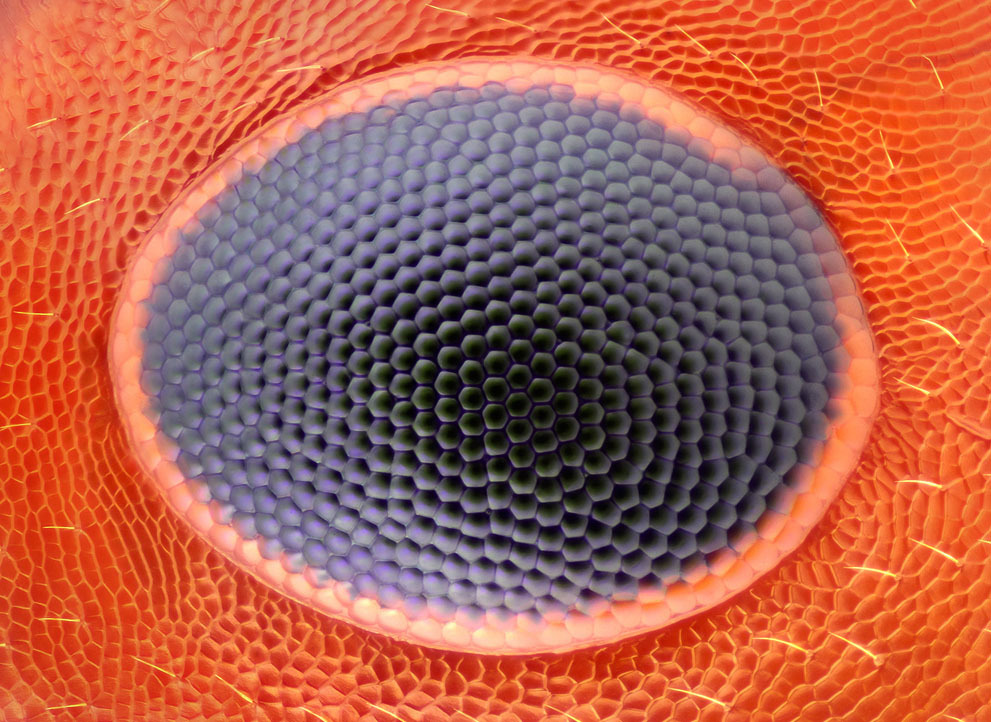

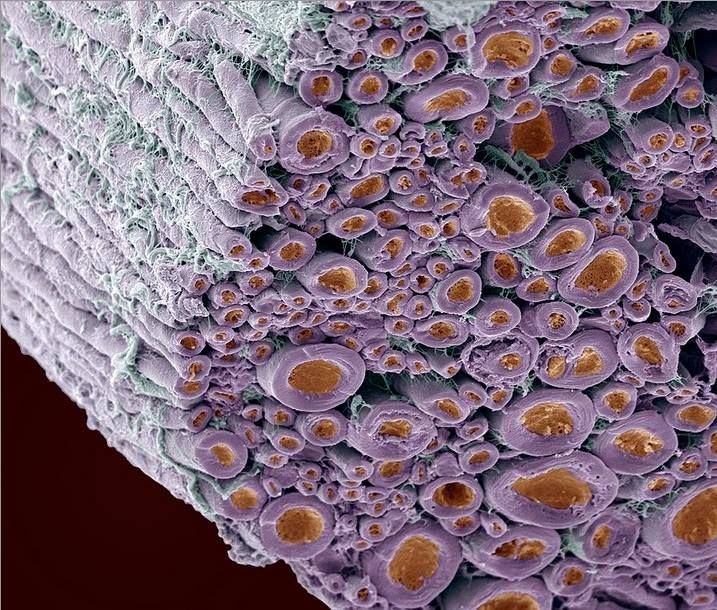

В Австралии проходит выставка удивительных фотографий микроорганизмов. Практически все работы сделаны с помощью микроскопа австралийскими учеными.

Подпись к фото,

В Австралии проходит выставка удивительных фотографий микроорганизмов. Практически все работы сделаны с помощью микроскопа австралийскими учеными. Мшанки — крохотные водные, преимущественно морские, животные, которые формируют колонии. Длина каждой из них – всего несколько миллиметров. Организм уже умер, однако остался твердый скелет из карбоната кальция, который виден на снимке. Сквозь эти отверстия пища попадала к мшанкам, которые жили здесь. Размер: ширина около 500 микрон. Фото: Дэвида Солта из Австралийского национального университета.

Подпись к фото,

Хоботок ночной бабочки, которым она собирает нектар и другую жидкость.

Зеленые части хоботка — сенсиллы, это вкусовые рецепторы бабочек. Размер: длина каждой сенсиллы около 38 микрон. Фото: Даррэна Брауна, Университет Квинслэнда.

Подпись к фото,

Найти и обезвредить! На снимке показано, как иммунная клетка-макрофаг атакует инородные тела, такие как бактерии — или в данном случае микрогранулы — полностью поглощая их и разрушая их уже внутри клетки. Размер: ширина микрогранулы – около 3 микрон. Фото: сделано с помощью электронного микроскопа Даррэном Брауном, Университет Квинслэнда.

Подпись к фото,

Зуб хитона – примитивного морского моллюска, который питается скальными морскими водорослями. Для того, чтобы иметь достаточно сил обрабатывать камни, на его зубах присутствует железо (на снимке оранжевого цвета), и он постоянно меняет зубы. Размер: ширина около 1 микрон. Фото: Джереми Шоу, Университет Западной Австралии, и Алан Джоунс, Университет Сиднея.

Подпись к фото,

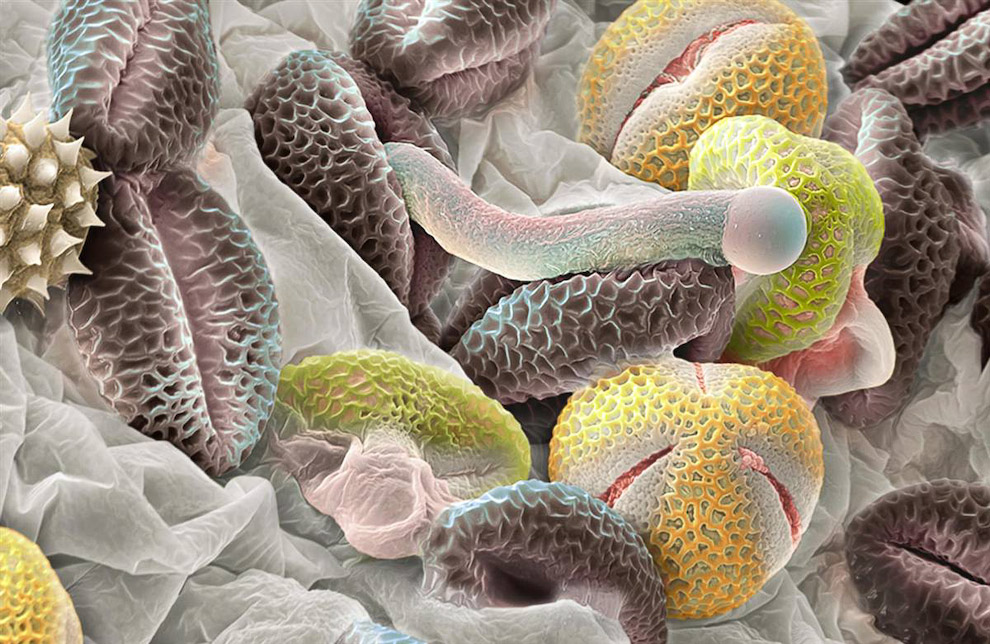

Два пыльцевых зерна австралийской акации. Наружная оболочка не только выполняет защитную функцию, но и помогает доставить сперматозоид растения в зародышевую клетку, чтобы получить семена, из которых могут вырасти новые растения.

Размер: каждое пыльцевое зерно – около 44 микрон в диаметре. Фото: Роджер Хиди, Австралийский национальный университет.

Подпись к фото,

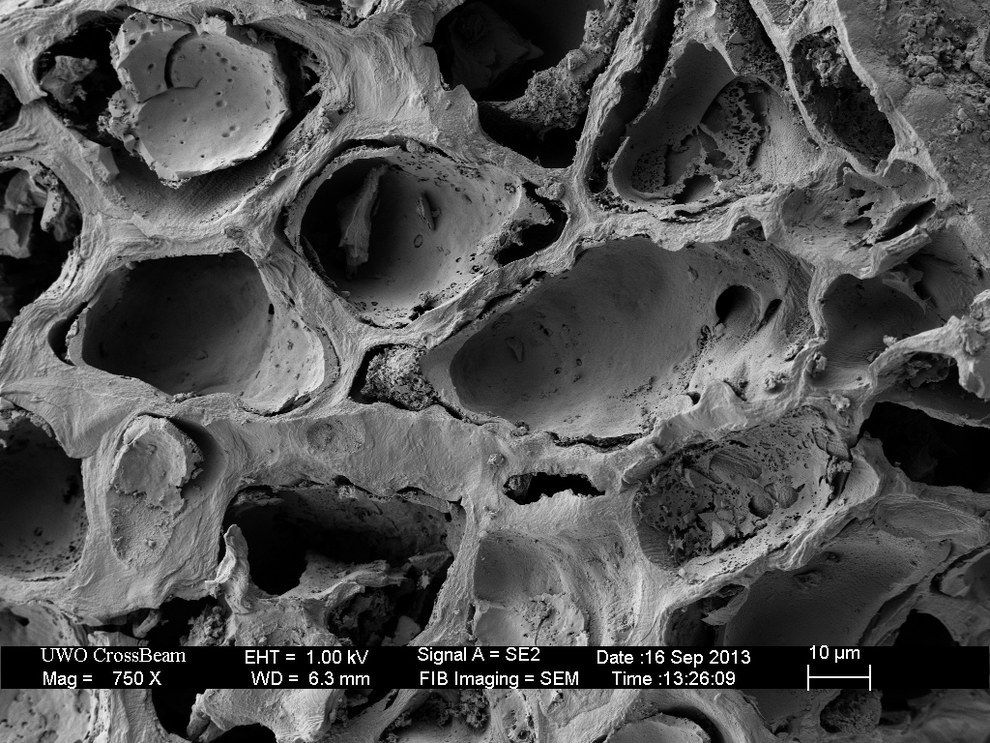

Остеобласт, костеобразующая клетка, растет на новом основании кости с тем, чтобы заменить поврежденную кость. Основание сделано из оксида кальция и диоксида кремния с добавлением стронция и цинка с тем, чтобы помочь клеткам расти быстрее. Размер: ширина клеток около 23 микрон. Фото: Гуачен Ван и Зуфу Лу из Университета Сиднея.

Подпись к фото,

Красная зона – млечные протоки, окруженные соединительной тканью, результат биопсии пациента с раком груди. Соединительная ткань – зеленого цвета, а коллагенные волокна – бирюзового цвета. Фото: Артур Чиен, Элли Кейбл и Лилан Сунн, Университет Сиднея.

Подпись к фото,

Корень антарктического растения аир, на котором видно расположение клеток. Благодаря этому расположению клеток растение эффективно поглощает питательный азот. А это, в свою очередь позволяет аире выигрывать соревнование с другими растениями в условиях низких антарктических температур. Фото: Пета Клоуд, Университет Западной Австралии.

Подпись к фото,

Красные участки – это клетки, линейные капилляры которых питают сердечную мышцу (темный участок на заднем плане). Голубые точки – это ядро клеток. Размер: ширина каждой ткани – 260 микрон. Фото: Пол Монаган, Трейси Хинтон, Ди Грин, Ким Уорк.

Подпись к фото,

Кристаллы в инновационном сверхтвердом металле. Белый и черный цвета показывают районы различного химического состава металла. На смежных снимках видна ориентация кристаллов белой области (вверху) и черной области (внизу). Размер: 253 микрон в ширину. Фото: Крис Барри, Ник Фергюсон, Пэт Тримби, Гвеннель Пруст и Джулии Карни, Университет Сиднея.

Подпись к фото,

Перевернутый вид образцов алюминиевого сплава. Каждая точка отдельного атома и цветовые блоки показывают, где атомы формируют различные кристаллы. Этот сплав содержит медь, магний, цинк и кремний. Небольшой размер кристаллов делает этот сплав очень сильным. Фото: Ган Ша и Батист Голт, Университет Сиднея.

Подпись к фото,

Картина дифракции электрона кристалла титаната стронция в электрическом поле, который показывает информацию об электрическом напряжении. Это помогает улучшить работу конденсаторов для всех видов электронных устройств. Фото: Эндрю Джонсон, Университет Западной Австралии.

Фото и видеофиксация приема с помощью операционного микроскопа. Часть 1

К. Б. Шеуджен
Врач-стоматолог, GC Restorative Advisory Board member, соучредитель клиники и учебного центра Diamonds Dental Clinic

Для многих из нас фото- и видеопротоколирование клинических случаев стало неотъемлемой частью работы и этапа коммуникации с пациентом и с коллегами. Огромное количество учебных мероприятий и обучающих видеороликов в открытом доступе позволяют войти в мир дентальной фотографии, а часть из них привносят нотки художественности в практику. И конечно, стандартным набором для дентальной фотографии является зеркальный фотоаппарат, макрообъектив 100 мм, кольцевая и биполярная вспышки (рис. 1).

Однако документирование с помощью операционного микроскопа (ОМ) по-прежнему остается проблемой, и для большинства ограничивается интегрированными решениями, которые, зачастую, являются технологически устаревшими.

Рис. 1. Один из вариантов комплектов для макрофотографии в стоматологии.

Зачем это нужно?

При правильно поставленном рабочем процессе, фото/видеопротокол становится неотъемлемой частью карты пациента, что значительно облегчает коммуникацию специалистов внутри клиники, с реферативными специалистами, с самим пациентом, а так же облегчает интерпретацию карты на контрольных осмотрах.

Однако врачу, регулярно работающему с операционным микроскопом, использование классического макрофотокомплекта определенно доставляет ряд неудобств, так как требует повторной настройки микроскопа после фотографирования клинической ситуации. А в случаях с эндодонтическим приемом макрообъектив 100 мм зачастую оказывается бесполезным.

Так что же нужно «микроскописту» для фото/видеопротоколированния клинического приема? Начнем, пожалуй, с того, о чем уже упоминали ранее.

Интегрированные решения

Впервые подобные решения в стоматологии были применены на рубеже 1970-1980 годов. В 1978 [1] началась разработка микроскопа для стоматологов, в 1981 году рабочие образцы уже имели встроенную камеру, которая выводила изображение на экран телевизора (рис. 2). Как было отмечено ранее, такие решения зачастую оказываются либо технически устаревшими, либо их актуализация оказывается почти невозможна. Еще одна проблема носит чисто технический характер. Как правило, у таких решений достаточно маленькая матрица, что сказывается на чистоте и шумности получаемого изображения. Это зависит от актуальности используемых технологий.

Рис. 2. Первый операционный микроскоп для стоматологов.

Но у таких решений есть ряд плюсов:

1. Сохранение баланса микроскопа. К сожалению, не все современные микроскопы имеют балансировочное плечо (даже опционально), что, разумеется, при «навесном» оборудовании может повлиять на плавность хода микроскопа, а при соблюдении рекомендаций некоторых школ эргономики (например, концепт доктора Katsihiko Akiyama) может сказаться на комфорте перемещения микроскопа.
2. Простота использования. Современные решения зачастую имеют софт, который надо изучать, и который позволяет работать с картотекой пациента, например на Apple iPad, однако чаще всего это интуитивно понятный интерфейс на уровне «вкл/выкл».

Именно эти два плюса чаще всего и подталкивают врачей и их руководителей сделать выбор в пользу интегрированных решений.

Дополнительное оборудование

Оборудование с использованием делителя луча и адаптера для фото/видеокамеры. Основным преимуществом «навесного» оборудования является возможность замены или актуализации через несколько лет после приобретения, без замены узлов ОМ или всего ОМ.

Прежде, чем рассказать о выборе гаджетов, хотелось бы немного прояснить ситуацию с тем, как работает делитель луча и адаптер для камеры. Вопреки расхожему мнению, делитель луча не отнимает часть картинки и света от «сферического коня в вакууме».

Если изучить схему операционного микроскопа (рис. 3), становится очевидным, что каждая часть микроскопа (окуляры, система увеличения, объектив) являются самостоятельным оптическим прибором. Более того, каждый глаз при взгляде в окуляры видит «самостоятельную» картинку, которая «собирается» за пределами объектива. Таким образом, делитель луча «отсекает» часть изображения только с той стороны, с которой он расположен. Соответственно, и часть светового потока.

Рис. 3. Схема строения делителя луча.

Адаптер, по сути, является «объективом» для камеры, который получает изображение операционного поля через делитель и передает это изображение на матрицу (ранее на пленку) через зеркало. Таким образом, не зависимо от бренда ОМ и используемых гаджетов, принцип регистрации изображения остается неизменным, однако сами адаптеры для фото и видеокамер отличаются.

Адаптеры для видеокамеры имеют различные крепежи, наиболее распространенными являются с-mount и резьбовые адаптеры для камкодеров (хэндикам). Так же встречаются кастомные решения для камер Go-Pro.

C-mount камеры имеют те же недочеты, что и интегрированные решения. Как правило, используются устаревшие технологии, а матрицы маленького формата могут создавать много шумов в условиях недостаточной освещенности при больших увеличениях. Однако маленький размер самих камер, простота настройки, доступность камер и б/у адаптеров на интернет-площадках сделали их достаточно популярными среди западных коллег и производителей микроскопов в бюджетном сегменте.

Классические камеры

Камкодеры и хэндикамы также имеют ряд ограничений. Основное — это резьба для фильтров на объективе камеры. Бюджетные модели камер потребительского сегмента, как правило, такой опции не имеют. Это автоматически удорожает покупку и приводит к переплате за ряд опций, среди которых 4К-видео. Да и выбор камеры оказывается достаточно сложным, поскольку эта часть digital-рынка потребительского сегмента находится в стадии упадка. Поэтому количество представленных моделей крайне не велико и подходящие варианты имеют завышенный ценник, профессиональные же решение неоправданно дороги.

Почему же 4К-видео является переплатой для микроскописта в 2019 году? Дело в том, что работая с ОМ и записывая клинический случай рутинно от начала до конца приема (что иногда превращается в «полнометражный» фильм продолжительностью 2 и более часа) непременно столкнешься я рядом особенностей этого формата. Конечно же, 4К позволяет «вырезать» фрагменты видео (фрагмент кадра) и выводить финишный монтаж в 1920p без больших потерь качества. Но для такого монтажа потребуется мощная рабочая станция (что так же потребует дополнительных финансов), и главное усложнит хранение исходников и копий. Если же ведется запись только этапов лечения, чаще всего это видео, которое выполняется с постановкой кадра, а значит постобработка видео будет минимальной на уровне «склейки», и увеличение можно выполнить физически за счет оптики микроскопа, на этапе постановки кадра.

Даже если предположить, что финансовая сторона вопроса не является проблемой в выборе оборудования в клинику, то остается еще одна проблема — где воспроизводить такой контент? Ведь даже если доктор читает лекции, то вероятность получить в 2019-2020 году проектор с VGA-адаптером на много выше, чем получить проектор с выводом 4К, а вывод изображения в режиме LiveView на экран для ассистента останется в Ful HD.

Стоит так же отметить, что современные камеры оснащены функцией фото, однако качество оставляет желать лучшего из-за самой технологии, которая по сути является стоп-кадром.

Фотокамеры

При использовании фотокамер, роль объектива выполняет микроскоп — иными словами, они используются без объектива. Не смотря на продолжающиеся споры в среде профессиональных фотографов — что лучше зеркальная камера или беззеркальная, в случае применения камеры с операционным микроскопом выигрывают «беззеркалки». Прежде всего, потому что имеют опцию фокуспикинга (рис. 4), что значительно облегчает настройку парафокуса без использования специального окуляра и фокусировку в кадре.

Рис. 4. FocusPeaking — подстветка участков фокусировки на экране камеры.

Еще одно преимущество «беззеркалок» — это размеры и вес. Исключением является сочетание камер Canon и специализированного софта для эндонтистов TDO, работающего в паре с софтом от Breeze Systems, который не доступен для большинства врачей нашей страны и постсоветского пространства из-за цены и отсутствия сертификации.

Именно по этим причинам в данной статье не будет подробного разбора использования зеркальных камер для документирования с операционным микроскопом.

Настройка парафокуса

Ведущий глаз (лат. oculusdominans), доминирующий глаз, превалирующий глаз — глаз, функционально преобладающий в акте бинокулярного зрения. Доминирование глаза — предпочтение зрительного сигнала от одного глаза другому. Это явление аналогично асимметрии правой или левой ведущей руки; однако стороны ведущего глаза и ведущей руки не всегда совпадают. Это происходит потому, что оба полушария контролируют оба глаза, но каждое из них отвечает за соответствующую половину поля зрения, а значит, соответствующую половину обеих сетчаток. Таким образом, не существует прямой аналогии между ведущей рукой и ведущим глазом.

У около двух третей населения ведущим является правый глаз, а у одной трети — левый, однако у небольшой части населения ни один глаз не является ведущим.

1. Определить доминантный (ведущий глаз) при помощи теста Майлза или теста Порты.
2. Переключить микроскоп на максимальное увеличение.
3. Настроить микроскоп на максимальную фокусировку при помощи камеры.
4. Посмотреть доминирующим глазом в соответствующий окуляр.
5. Выполнить диоптрийную коррекцию до получения сфокусированного изображения
6. Выполнить диоптрийную коррекцию для второго глаза.
7. Проверить фокусировку на всех ступенях увеличения. Если при смене увеличения на меньшее требуется диоптрийная коррекция, вернуться к п. 2.

Процедура настройки парафокуса не является 100% и может потребоваться повторная настройка, особенно при наработке часов работы с ОМ и адаптации зрения к работе с ОМ.

Основное отличие адаптеров для фотокамер заключается в том, что эти самые адаптеры так же представлены в различных вариантах, в соответствии с типами матриц — FullFrame (f340, 4k) APS-C кропкамеры (hd, f180). Есть производители, выпускающие адаптеры для камер формата Micro 4/3, но стоит отметить, что этот формат является не очень популярным даже в среде фотографов, чего уж говорить о дентальной фотографии (хотя компания Olympus и сделала dental kit в угоду рынку).

Забегая вперед, хотелось бы отметить, что развитие технологий на данный момент в сочетании с оптикой микроскопов не дает больших преимуществ при использовании FullFrame камер, а та разница которая есть, будет практически незаметна большинству пользователей, что, по мнению автора, делает переплату за оборудование не стоящей этой разницы в рублевом эквиваленте.

Стоит так же упомянуть, что предпочтительнее использовать камеры и адаптеры, подходящие друг другу. Использование APS-C камер на FullFrame адаптере приведет к обрезке рабочего поля (справедливо и для зеркальных камер), однако может дать чуть большую глубину фокуса, по мнению ряда специалистов (рис. 5). Разумеется, если речь идет исключительно о фото — это может быть плюсом из-за отсутствия виньетки, а учитывая «постановку» кадра, не является проблемой. Но при записи видео и использовании камеры для визуализации рабочего поля ассистентом посредством монитора, обрезка кадра может привести к потере важной части информации по самой простой причине.

Зеркало или зона интереса может оказаться за пределами кадра камеры, но будет оставаться в пределах рабочего поля окуляров, а значит, информативность изображения на экране, для ассистента или на карте памяти, будет минимальна.

Рис. 5. Схематичное изображение захвата кадра на матрице по отношению к рабочему полю микроскопа при использовании полнокадрового адаптера.

Часть современных камер имеют технологию обратной засветки матрицы (BSI CMOS Sensor), что может стать преимуществом для эндодонтиста при фотографирование зоны интереса внутри корневого канала на больших увеличениях и при недостаточной освещенности из-за настроек ISO. Хотя для большинства врачей это окажется дополнительной тратой денег, без возможности по достоинству оценить все плюсы технологии, также как и опция 4К-видео.

И конечно, если мы говорим о конкретных версиях, то для рутины достаточно будет камеры Sony a6000 или Sony a7 (с соответствующим адаптером). Доступность этих камер, в том числе на вторичном рынке, позволяет войти в мир дентального микрофото, и уже после того, как будет необходимость в дополнительных функциях, произвести актуализацию на более новую модель.

Так же стоит помнить о том, что для бесперебойной работы этих камер в режиме LiveView (в особенности с трансляцией на монитор), потребуется сетевой адаптер питания (Sony AC PW-20), который заменяет аккумулятор.

Основной принцип фотографирования с операционным микроскопом ничем не отличается от такового в условиях недостаточной освещенности, поэтому рекомендуемая выдержка от 1/200 до 1/100, в зависимости от модели операционного микроскопа и источника освещения.

Более длинные выдержки позволят получить более яркое (светлое) изображение, однако остается риск получения расфокусировки из-за шевеления зеркала или пациента. Еще один способ уменьшить шевеление — использование дистанционного спуска затвора в виде пульта или беспроводной педали (рис. 6). При этом педаль обладает большими преимуществами по сравнению с обычными пультами, поскольку обе руки врача и ассистента остаются свободными, что позволят использовать пустер или инструменты во время фотографирования.

Рис. 6. Пульт управления и педаль дистанционного спуска затвора.

Что же касается настроек баланса белого и ISO, то рекомендации этих настроек несколько отличаются. Одна из рекомендаций берет свое начало из уличной фотографии. Многие профессиональные фотографы рекомендуют для уличной фотографии в городских джунглях использовать ISO Auto, поскольку процессоры современных камер отрабатывают экспозамер достаточно точно, а при наличии исходников (RAW) можно сделать небольшую коррекцию, потратив немного времени. Впрочем, этот же режим прекрасно подходит для видео, поскольку при смене освещенности рабочего поля (например, при смене увеличения) или фильтра, камера будет менять настройки ISO в автоматическом режиме.

Однако по частному мнению ряда специалистов, в особенности при фотографировании «внутри канала», чаще всего экспозамер производится по самой светлой части рабочего поля (дно полости, бугры, коффердам), что не позволяет получить информативное изображение внутри канала.

К сожалению, сказать точно какой из режимов является более правильным несколько затруднительно. Полученный результат так же может зависеть от комплектации микроскопа и типа источника освещения. Поэтому правильнее будет сделать ряд «пристрелочных» снимков и выбрать подходящие настройки.

Вынесенная кнопка записи видео на корпусе (а так же на некоторых вариантах дистанционного управления камерой) позволяет получать видео из режима М, с нужными настройками, без переключения камеры в специальный режим «видео», что так же облегчает работу с камерой и минимизирует контакт с корпусом и панелью управления камеры во время работы.

Для специалистов, работающих с операционном микроскопом в реставрационной стоматологии, еще одно преимущество использования фотокамеры заключается в том, что есть возможность использования биполярной вспышки. Это позволяет получать больше информации, в особенности при работе во фронтальном отделе. За счет биполярного источника освещения блики будут располагаться на гранях, что позволит получить больше информации о форме и рельефе зубов, так же как и при использовании макрокомплекта (рис. 7, 8). К сожалению, выбор подобных вспышек для камер Sony не очень велик, и наиболее распространенными вариантами являются Meike и TwinLight.

Рис. 7. Левое фото получено на камеру Sony a7m2 через микроскоп с применением биполярных вспышек TwinBracket. Правое фото — Sony a7m2 + 100mm macro Samyang и тот же комплект вспышек.

При этом, у врача остается 2 варианта беспроводного переноса полученных изображений в папку пациента: карты со встроенным WiFi, и софтовые решения, работающие в паре со встроенным в камеру WiFi передатчиком (например, qDSLR DashBoard).

Рис. 8a. Клинический случай травмы центрального резца, задокументированный с помощью Sony a7m2 через микроскоп с применением биполярных вспышек.



Рис. 8б. Клинический случай травмы центрального резца, задокументированный с помощью Sony a7m2 через микроскоп с применением биполярных вспышек.



Рис. 8в. Клинический случай травмы центрального резца, задокументированный с помощью Sony a7m2 через микроскоп с применением биполярных вспышек.



Рис. 8г. Клинический случай травмы центрального резца, задокументированный с помощью Sony a7m2 через микроскоп с применением биполярных вспышек.



Рис. 8д. Клинический случай травмы центрального резца, задокументированный с помощью Sony a7m2 через микроскоп с применением биполярных вспышек.



Рис. 8е. Клинический случай травмы центрального резца, задокументированный с помощью Sony a7m2 через микроскоп с применением биполярных вспышек.



Рис. 8ж. Клинический случай травмы центрального резца, задокументированный с помощью Sony a7m2 через микроскоп с применением биполярных вспышек.



Рис. 8з. Клинический случай травмы центрального резца, задокументированный с помощью Sony a7m2 через микроскоп с применением биполярных вспышек.



Рис. 8и. Клинический случай травмы центрального резца, задокументированный с помощью Sony a7m2 через микроскоп с применением биполярных вспышек.



Рис. 8к. Клинический случай травмы центрального резца, задокументированный с помощью Sony a7m2 через микроскоп с применением биполярных вспышек.



Рис. 8л. Клинический случай травмы центрального резца, задокументированный с помощью Sony a7m2 через микроскоп с применением биполярных вспышек.

Напоследок еще один вариант получения изображения, который все больше набирает популярность — камера мобильного телефона (рис. 9). К сожалению, подобный вариант получил свое распространение прежде всего за счет развития social media и того, как пользователи сети потребляют контент. Однако рутинное использование камеры мобильного телефона приведет к тому, что прежде всего нужно будет купить отдельный телефон с хорошей камерой (что уже делает покупку сравнимой по стоимости с фотокамерой), поскольку постоянно включенная камера приведет к быстрому разряду аккумулятора и необходимости сетевого питания. Это в свою очередь приведет к снижению ресурса элементов питания смартфона. Также стоит помнить, что если вы будете использовать свой основной смартфон, то перегрев может привести к нарушениям плотности герметика, что скажется на пылевлагозащите вашего аппарата (если он обладает таковой), и вас может ожидать неприятный сюрприз при попадании влаги.

Рис. 9. Пример поворотного адаптера для мобильного телефона.

Конечно же, тема фотографии, в особенности с применением операционного микроскопа достаточно многогранна и потребует от «оператора» выработки навыков путем проб и ошибок, в особенности из-за вариабельности комплектаций операционных микроскопов, и требует дальнейшего анализа. Однако, эти базовые советы помогут многим начинающим микроскопистам  начать вести документацию приема с помощью операционного микроскопа, сделав это неотъемлемой частью клинического приема.

Как делать снимки через микроскоп

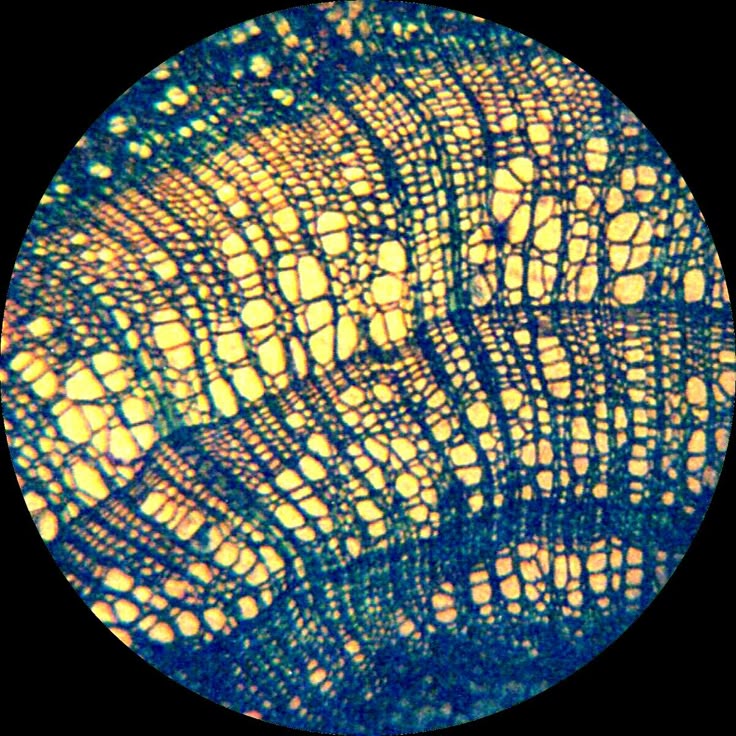

Камеры для микроскопии претерпели значительные изменения за последние годы и теперь могут легко делать снимки предметных стекол микроскопа или всего, что вы исследуете. Теперь они имеют меньшие, более быстрые датчики, предлагают ряд вариантов мегапикселей и улучшенные программные возможности с опциями для захвата изображения, живого видео и функций измерения, а также увеличенной глубины резкости, и это лишь некоторые из них. Некоторые модели поддерживают Wi-Fi и идеально подходят для использования в классе. Иногда есть возможность подключить к микроскопу цифровую зеркальную камеру.

Камеры для микроскопии

Камера для микроскопии позволяет делать снимки, которые вы видите через микроскоп. При использовании правильного адаптера c-mount изображение будет похоже на изображение, наблюдаемое через окуляры. Адаптер c-mount — это адаптер для камеры, специально предназначенный для вашего микроскопа. При выборе адаптера c-mount необходимо учитывать увеличение окуляра, а также размер чипа камеры. Также имейте в виду, что микроскоп дает круглое изображение, а камера имеет прямоугольную матрицу, поэтому вы не увидите точно изображение того же размера, что вы видите через окуляры. Если вы пытаетесь сопоставить поле зрения камеры с широко используемыми 10-кратными окулярами, используйте приведенную ниже таблицу, чтобы найти правильный адаптер c-mount в зависимости от размера чипа в камере.



Какой адаптер C-Mount мне нужен?

1/4″	0,3x
1/3″	0,3x
1/2″	0,45x или 0,5x
1/1,8 дюйма	0,5x или 0,6x
2/3 дюйма	0,7 x
1 дюйм	1x



Типы камер для микроскопов

USB-камеры для микроскопов подключаются непосредственно к компьютеру и включают программное обеспечение для просмотра и измерения изображений. HD-камеры подключаются от камеры прямо к HD-монитору и не требуют использования программного обеспечения. Камеры HD обеспечивают более высокую частоту кадров в реальном времени и отлично подходят для просмотра движущихся образцов под микроскопом. Многие HD-камеры имеют слот для SD-карты для захвата изображения. Камеры Wi-Fi позволяют передавать изображение с микроскопа непосредственно на планшет или телефон, на который загружено приложение для просмотра микроскопического изображения. Эти WiFi-камеры популярны в классах. Вы можете прочитать о том, как в одной средней школе в Огайо начали использовать Wi-Fi-камеры-микроскопы, здесь. И, наконец, цифровые зеркальные камеры чаще всего используются для получения исследовательских изображений самого высокого качества, которые будут напечатаны. Цифровая зеркальная камера всегда имеет наилучшее разрешение среди всех камер, которые можно поставить на микроскоп. В зависимости от настройки вашего микроскопа может быть адаптер микроскопа для цифровой зеркальной камеры, который можно использовать с вашей камерой для захвата изображений.

Если у вас есть какие-либо вопросы о том, какая камера микроскопа или адаптер камеры микроскопа лучше всего подходят для вашего приложения, свяжитесь с Microscope World, и мы будем рады помочь.

Опубликовано в: Блог Комментарии (0)

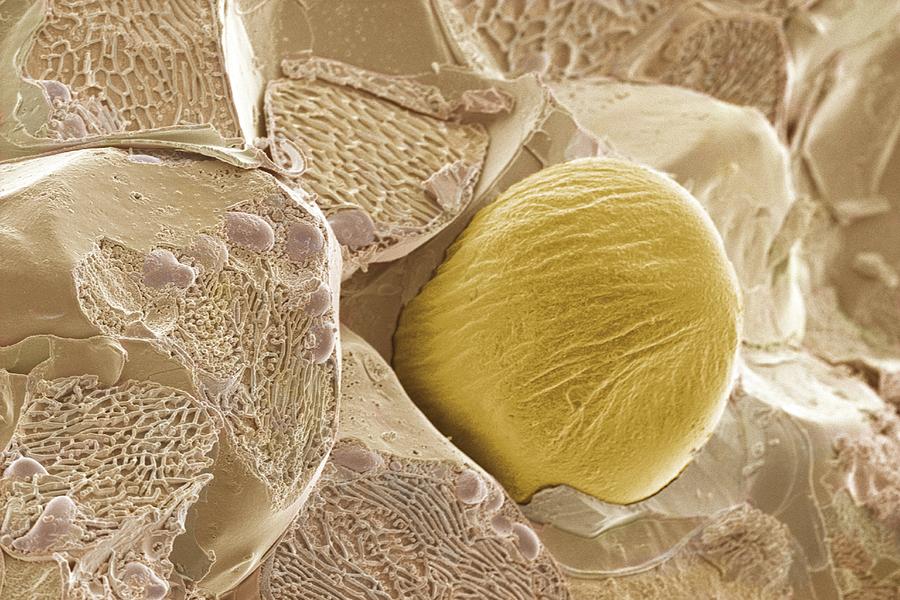

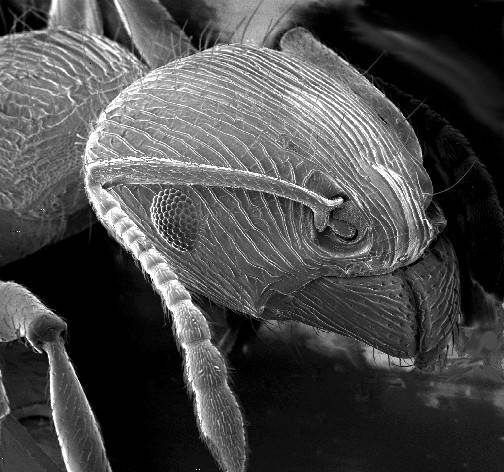

4 способа делать фотографии через микроскоп

Последнее обновление 23 января 2023 г.

Люди — существа, которые предпочитают записывать свои открытия и опыт, чтобы мы могли изучить их позже. Нигде это так не распространено, как в научной сфере, где запись вашего опыта и наблюдений считается неотъемлемой частью проекта.

Для любителя, который только начал учиться пользоваться микроскопом, документирование результатов может быть увлекательным и полезным, хотя поначалу это может показаться сложной задачей. Какое оборудование вам нужно? Это сложно? Такого рода вопросы распространены и разумны. Но правда в том, что фотография под микроскопом сегодня очень доступна, и у вас, вероятно, уже есть большая часть того, что вам нужно для этого.

4 способа фотографирования через микроскоп

Когда дело доходит до фотографирования под микроскопом, у вас есть несколько вариантов. Если у вас уже есть какое-то оборудование, вы, вероятно, захотите выбрать вариант, который использует то, что у вас уже есть. С другой стороны, если у вас еще нет микроскопа, вы можете приобрести тот, который специально создан для фото- и видеосъемки.

1. Используйте цифровой микроскоп

Посмотреть эту публикацию в Instagram

Сообщение, опубликованное Celestron (@celestronuniverse)

Вероятно, это самый простой способ начать работу с микроскопической фотографией. Цифровые микроскопы доступны, недороги и относительно новы. Большинство из них питаются от USB, что означает, что вы просто подключаете их к компьютеру, и они работают.

В целях снижения затрат в цифровых микроскопах нет окуляров, через которые можно смотреть. Вместо этого изображение появится на экране вашего компьютера, которое в любом случае намного больше, чем то, что вы видите через маленький окуляр. Естественно, просмотр изображения на вашем компьютере упрощает запись и захват фотографий и видео.

У вас нет компьютера? Цифровые микроскопы по-прежнему доступны для вас. Большинство из них даже можно использовать с приложением для смартфона, что позволяет просматривать и снимать результаты микроскопии прямо с телефона.

Эти устройства также оснащены замечательными функциями, такими как встроенная светодиодная подсветка для освещения вашего образца. Некоторые заявляют, что предлагают невероятное увеличение, хотя на самом деле они обычно достигают 200-кратного полезного увеличения; все еще много для большинства любителей и энтузиастов.

---

2. Используйте переходник

Если вы хотите делать снимки через микроскоп, но у вас уже есть микроскоп, одним из самых простых способов добавить эту функцию является приобретение адаптера для объектива микроскопа. Это недорогие устройства, которые позволяют прикрепить смартфон к окуляру микроскопа. Затем вы можете использовать камеру своего телефона, чтобы снимать фотографии и видео того, что вы увидите, глядя в микроскоп.

Этот вариант лучше всего подходит, если у вас есть смартфон высокого класса, например, iPhone или Galaxy с хорошей камерой. Эти телефоны часто имеют специальные объективы и настройки для макросъемки, на которые вы захотите переключиться, чтобы получить максимальную четкость и сосредоточиться на своих изображениях.

Но есть и адаптеры для тех, кто более серьезно относится к фотографии. Это позволит вам подключить к микроскопу камеру гораздо большего размера, например зеркальную или беззеркальную, что позволит вам делать снимки еще более высокого качества. Это требует, чтобы вы либо имели камеру высокого класса, либо были готовы ее купить. Однако у большинства людей уже есть смартфон под рукой, что делает его более доступным вариантом.

---

3. Используйте камеру микроскопа

Без сомнения, это самый дорогой способ фотографирования через микроскоп в нашем списке. Чтобы использовать этот метод, вам понадобится как микроскоп, так и камера микроскопа. Камеры микроскопа могут быть довольно дорогими, но они созданы специально для этой работы. Если вы очень серьезно относитесь к фотографии с микроскопа, то это может быть лучшим выбором для вас.

Камеры микроскопа очень маленькие; созданный специально для съемки крупным планом через микроскоп. Таким образом, они поставляются с адаптерами, которые позволяют легко прикреплять их к различным окулярам. Они питаются от USB, который подключается к вашему компьютеру. Это упрощает съемку фотографий и видео.

Благодаря небольшому размеру этих камер вам не понадобится дополнительный штатив для их установки. Вам также не придется держать их в руках, так как они крепятся непосредственно к окуляру вашего микроскопа. Единственным реальным недостатком этого метода является цена, поскольку камеры микроскопа могут стоить несколько сотен долларов.

---

4. Используйте штатив и режим макросъемки

Несмотря на то, что камеры-микроскопы лучше всего подходят для съемки через микроскоп, они далеко не единственные. Вы можете сделать это гораздо более простым способом, не тратя денег. Просто используйте то, что у вас уже есть.

Если у вас есть приличный цифровой фотоаппарат, даже если ему несколько лет, вы сможете использовать его для съемки под микроскопом. Просто просмотрите настройки и посмотрите, сможете ли вы найти режим макросъемки, который позволит вам фотографировать очень близкие объекты. Смартфон также является вполне приемлемой альтернативой, если вы предпочитаете или у вас нет цифровой камеры.

Теперь у вас есть два варианта этого метода. Вы можете держать фотоаппарат рукой и делать снимки, прижимая объектив фотоаппарата к окуляру микроскопа. Хотя это может сработать, для этого требуется очень твердая рука, и многие снимки не получатся, как вы надеетесь.

Другой вариант — установить камеру на штатив. У многих людей уже есть штативы, что делает этот вариант доступным. Как только ваш телефон будет установлен на штативе, ваши трясущиеся руки будут убраны из уравнения, что значительно упростит получение четкого и сфокусированного изображения. Тем не менее, может быть сложно заставить штатив держать камеру под правильным углом, поэтому это может потребовать некоторых экспериментов и терпения.
