Фотоэлектронные принтеры: Фотоэлектронные принтеры Фотоэлектронные способы печати

Содержание

Фотоэлектронные печатающие устройства

Для освещения поверхности промежуточного носителя используют:

в лазерных принтерах — полупроводниковый лазер;
в светодиодных — светодиодную матрицу;
в принтерах с жидкокристаллическим затвором — люминесцентную лампу.

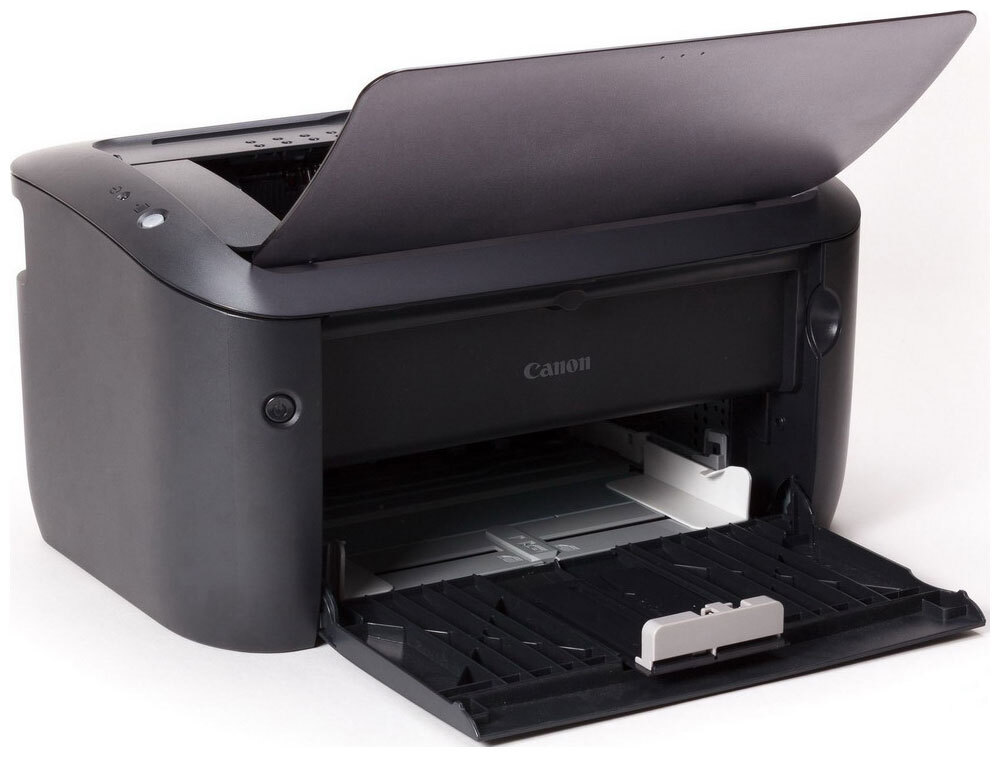

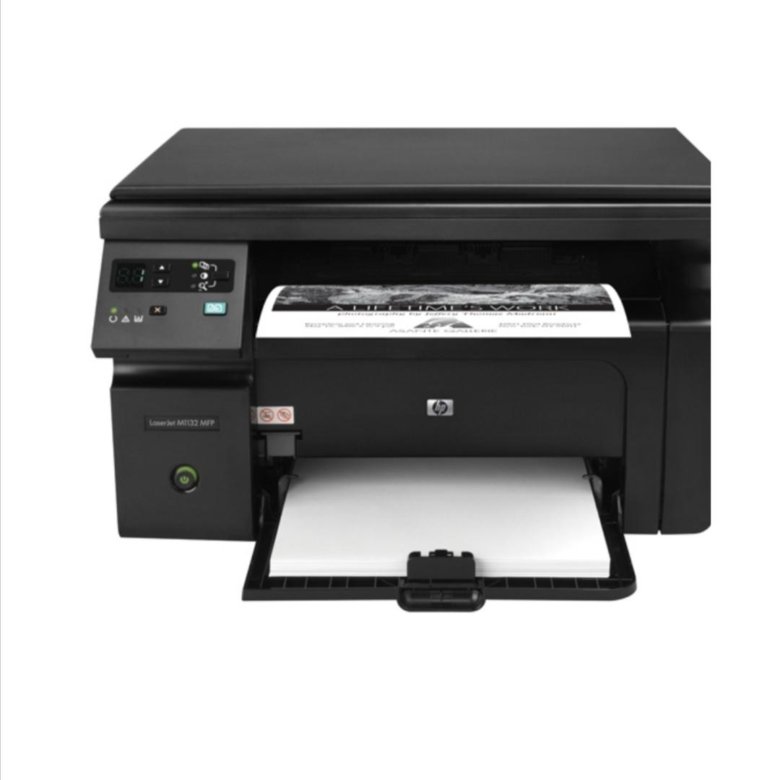

Лазерные принтеры. Эти устройства обеспечивают более высокое качество, чем струйные принтеры. Наиболее известными фирмами—разработчиками лазерных принтеров являются Hewlett-Packard, Lexmark, Epson, Canon, Toshiba, Ricoh.

Принцип действия лазерного принтера основан на методе сухого электростатического переноса изображения, предложенном Ч.

Ф. Карлсоном в 1939 г. и используемом также в копировальных аппаратах (рис.6.14).

Функциональная схема лазерного принтера приведена на рис.6.14, б. Основным элементом конструкции лазерного принтера является вращающийся барабан, служащий промежуточным носителем, с помощью которого производится перенос изображения на бумагу. Принтер является постраничным, т. е. формирует для печати полную страницу. Барабан представляет собой цилиндр, покрытый тонкой пленкой светопроводящего полупроводника (оксид цинка или селен).

а б

Рис.6.14. Лазерный принтер: а – общий вид; б – схема процессов

По поверхности барабана равномерно распределяется статический заряд, это обеспечивается с помощью тонкой проволоки или сетки, называемой коронирующим проводом.

Лазер, управляемый микроконтроллером, генерирует тонкий световой луч, отражающийся от вращающегося зеркала. Развертка изображения происходит так же, как и в телевизионном кинескопе: есть движение луча по строке и кадру. С помощью вращающегося зеркала луч скользит вдоль барабана и изменяет его электрический заряд в точках падения. Размер заряженной точки зависит от фокусировки луча лазера с помощью объектива. Для некоторых типов принтеров в процессе подзарядки потенциал поверхности барабана изменяется с 900 до 200 В. Таким образом, на барабане, промежуточном носителе, возникает скрытая копия изображения в виде электростатического рельефа.

На следующем этапе на фотонаборный барабан наносится тонер — краска, состоящая из мельчайших частиц. Под действием статического заряда эти частицы притягиваются к поверхности барабана в точках, подвергшихся экспозиции, и формируют изображение в виде рельефа красителя.

Бумага втягивается из подающего лотка и с помощью системы валиков перемещается к барабану. Перед подходам к барабану бумаге сообщается статический заряд. Затем бумага соприкасается с барабаном и притягивает благодаря своему заряду частички тонера, нанесенные ранее на барабан.

Для фиксации тонера страница вновь заряжается и пропускается между двумя роликами с температурой около 180 °С. После окончания печати барабан полностью разряжается, очищается от прилипших лишних частиц, готовясь для печати следующей страницы.

Цветное изображение с помощью лазерного принтера получается по стандартной схеме CMYK, используемой также в струйных принтерах. Это фактически четыре черно-белых аппарата с одним общим фотобарабаном. В цветном лазерном принтере изображение формируется на светочувствительной фотоприемной ленте последовательно для каждого цвета (голубой, пурпурный, желтый и черный), имеются четыре емкости для тонеров и от двух до четырех узлов проявления (рис.6.15).

Рис.6.15. Структура процесса печати в цветном лазерном принтере

В более старых аппаратах краски каждого из базовых цветов последовательно наносились на фотобарабан и бумагу, в результате лист печатался за четыре прогона. В более современных цветных принтерах краски наносятся отдельными прогонами только на барабан, а на бумагу с него переносятся все сразу.

Цветные лазерные принтеры оборудованы большим объемом памяти, процессором и, как правило, собственным винчестером. На винчестере располагаются образцы шрифтов и специальные программы, которые управляют работой, контролируют состояние и оптимизируют производительность принтера.

Характеристики

Уровень шума лазерного принтера составляет в среднем 40 дБ, причем в режиме off-line это значение меньше.

Разрешение лазерного принтера по горизонтали и по вертикали зависит от следующих факторов. Вертикальное разрешение определяется шагом вращения

барабана и в основном дюйма.

Горизонтальное разрешение определяется числом точек в одной строке и ограничено точностью фокусировки лазерного луча. Многие модели лазерных принтеров имеют «несимметричное разрешение», например 1200 х 600 тнд: точность перемещения лазерного луча составляет

дюйма, а шаг вращения барабана дюйма.

Скорость печати лазерного принтера измеряется в страницах в минуту и для обычных принтеров находится в диапазоне от 4 до 8 стр./мин. При печати сложных графических изображений скорость печати лазерного принтера снижается. Высокопроизводительные сетевые принтеры обеспечивают скорость печати более 20 стр./мин. Скорость печати лазерного принтера зависит от следующих факторов: времени механической протяжки бумаги, скорости обработки данных, поступающих от ЭВМ, и формирования растровой страницы для печати. Как правило, лазерный принтер оснащен собственным процессором. Скорость печати определяется не только работой процессора, но и существенно зависит от объема памяти, которой оборудован принтер.

Память лазерного принтера, который обрабатывает информацию постранично, должна обеспечивать большое количество вычислений. Например, при разрешении 300 х 300 тнд на странице формата А4 насчитывается почти 9 млн точек, а при разрешении 1200 х 1200 — более 140 млн.

Минимальной величиной памяти лазерного принтера считается 1 Мбайт, а в основном используют память от 2 до 4 Мбайт, причем цветные лазерные принтеры обладают еще большей памятью.

Интерфейс более мощных лазерных принтеров выполнен в виде соединителя параллельного порта, называемого С-порт и отличающегося от обычного разъема Centronics более плотным расположением контактов, длиной кабеля, которая может составлять до 10 м, и лучшими возможностями двунаправленной скоростной передачи данных. При этом имеется возможность использования стандартного разъема Centronics. В отдельных моделях применяется беспроводный интерфейс на основе инфракрасных приемопередатчиков. В противоположность другим периферийным устройствам принтер практически всегда подсоединяется к ПК.

Язык принтера является для него тем же, чем для ПК — командный язык ОС. Набор команд языка принтера обычно содержится в ROM принтера и соответственно интерпретируется его ЦП. Наиболее распространенными языками для лазерных принтеров являются: PCL6 PCL (Printer Control Language версии 6), HP-GL (Hewlett-Packard Graphic Language), PostScript — стандартизованный язык описания страниц, предполагает наличие соответствующего аппаратного обеспечения. К числу его преимуществ относится то, что значительная часть информации, которую должен печатать принтер, передается в математической форме.

Светодиодные принтеры, или LED-принтеры (Light Emitting Diode), основаны на том же принципе действия, что и лазерные. Конструктивным различием является то, что барабан освещается не лучом лазера, развертка которого обеспечивается с помощью механически управляемых зеркал, а неподвижной диодной строкой, состоящей из 2500 светодиодов, которая описывает не каждую точку, а целую строку. На основе этой технологии работают принтеры фирмы OKI.

В принтерах с жидкокристаллическим затвором в качестве источника света служит люминесцентная лампа. Свет лампы управляется жидкокристаллическим затвором, прерывателем света, который выполняет команды драйвера. Скорость печати такого принтера ограничена скоростью срабатывания жидкокристаллического затвора и не превышает 9 листов в секунду.

Фотоэлектронные принтеры

Введение.

Фотоэлектронные способы печати основаны на освещении заряженной светочувствительной поверхности промежуточного носителя и формировании на ней изображения в виде электростатического рельефа, притягивающего частицы красителя, которые далее переносятся на бумагу. Для освещения поверхности промежуточного носителя в лазерных принтерах используют полупроводниковый лазер, в светодиодных – светодиодную матрицу, в принтерах с

жидкокристаллическим затвором — люминесцентную лампу.

Лазерные принтеры обеспечивают более высокое качество, чем струйные принтеры. Наиболее известными фирмами – разработчиками лазерных принтеров являются Hewlett-Packard, Lexmark.

Принцип действия

Принцип действия лазерного принтера основан на методе сухого электростатического переноса изображения, изобретенном Ч. Ф. Карлсоном в 1939 г. и реализуемом также в

копировальных аппаратах. Основным элементом конструкции является вращающийся барабан, служащий промежуточным носителем, с помощью которого производится перенос изображения на бумагу. Барабан представляет собой цилиндр, покрытый тонкой пленкой светопроводящего полупроводника. Обычно в качестве такого полупроводника используется оксид цинка или селен. По поверхности барабана равномерно распределяется статический заряд. Это обеспечивается тонкой проволокой или сеткой, называемой коронирующим проводом, или коротроном. На этот провод подается высокое напряжение, вызывающее возникновение вокруг него светящейся ионизированной области, называемой короной.

Лазер, управляемый микроконтроллером, генерирует тонкий световой луч, отражающийся от вращающегося зеркала. Развертка изображения происходит так же, как и в телевизионном кинескопе: движением луча по строке и кадру. С помощью вращающегося зеркала луч скользит вдоль цилиндра, причем его яркость меняется скачком: от полного света до полной темноты, и так же скачкообразно (поточечно) заряжается цилиндр. Этот луч, достигнув барабана, изменяет его электрический заряд в точке прикосновения. Размер заряженной площади зависит от фокусировки луча лазера. Фокусируется луч с помощью объектива. Признаком хорошей фокусировки считают наличие четких кромок и углов на изображении. Для некоторых типов принтеров в процессе подзарядки потенциал поверхности барабана уменьшается от 900 до 200 В. Таким образом, на барабане, промежуточном носителе, возникает скрытая копия изображения в виде электростатического рельефа.

На следующем этапе на фотонаборный барабан наносится тонер – краска, представляющая собой мельчайшие частицы. Под действием статического заряда частицы легко притягиваются к поверхности барабана в точках, подвергшихся экспозиции, и формируют изображение уже в виде рельефа красителя.

Бумага втягивается из подающего лотка и с помощью системы валиков перемещается к барабану. Перед самым барабаном коротрон сообщает бумаге статический заряд. Затем бумага соприкасается с барабаном и притягивает благодаря своему заряду частички тонера, нанесенные ранее на барабан.

Для фиксации тонера бумага пропускается между двумя роликами с температурой около 180 градусов. После окончания процесса печати барабан полностью разряжается, очищается от прилипших лишних частиц для осуществления нового процесса печати. Лазерный принтер является постраничным, т. е. формирует для печати полную страницу.

Процесс работы лазерногог принтера

Процесс работы лазерного принтера с момента получения команды от компьютера до выхода отпечатанного листа можно разделить на несколько взаимосвязанных этапов, во время которых оказываются задействованными такие функциональные компоненты принтера, как центральный процессор; процессор развертки; плата управления двигателем зеркала; усилитель яркости луча; блок управления температурой; блок управления подачей листа; плата управления протяжкой бумаги; интерфейсная плата; блок питания; плата кнопок и индикации управляющей панели; дополнительные платы расширения ОЗУ. По сути, функционирование лазерного принтера подобно компьютеру: тот же центральный процессор, на котором сосредоточены главные функции взаимосвязи и управления; ОЗУ, где размещаются данные и шрифты, интерфейсные платы и плата управляющей панели, осуществляющие связь принтера с другими устройствами, узел печати, выдающий информацию на лист бумаги.

Цветное изображение с помощью лазерного принтера получается по стандартной схеме CMYK, используемой в струйных принтерах. В цветном лазерном принтере изображение формируется на светочувствительной фотоприемной ленте последовательно для каждого цвета. Имеются четыре емкости для тонеров и от двух до четырех узлов проявления. Лист печатается за четыре прохода, что существенно сказывается на скорости печати. Цветные лазерные принтеры оборудованы большим объемом памяти, процессором и, как правило, собственным винчестером. На винчестере располагаются разнообразные шрифты и специальные программы, которые управляют работой, контролируют состояние и оптимизируют производительность принтера. В результате цветные лазерные принтеры достаточно сложны и дорогостоящи.

Таким образом, лазерный черно-белый принтер рекомендуется использовать для получения высококачественной черно-белой распечатки, а для цветного изображения оптимальным является применение цветного струйного принтера.

Дополнительная информация

Уровень шума лазерного принтера составляет в среднем 40 дБ, причем в режиме off-line это значение меньше.

Разрешение лазерного принтера по горизонтали и по вертикали зависит от следующих факторов. Вертикальное разрешение определяется шагом вращения барабана и в основном составляет 1/300-1/600 дюйма (1 дюйм = 2,54 см). Горизонтальное разрешение определяется числом точек в одной строке и ограничено точностью фокусировки лазерного луча. Многие модели лазерных принтеров имеют «несимметричное разрешение», например, 2400 х 1200 dpi (горизонтальное разрешение х вертикальное разрешение).

Скорость печати лазерного принтера измеряется в страницах в минуту и зависит от двух факторов: времени механической протяжки бумаги и скорости обработки данных, поступающих от ЭВМ, при формировании растровой страницы для печати. Как правило, лазерный принтер оснащен собственным процессором. Скорость печати определяется не только работой процессора, но и существенно зависит от объема памяти, которой оснащен принтер.

Память лазерного принтера, который обрабатывает информацию постранично, должна обеспечивать большое количество вычислений. Например, при разрешении 300 х 300 dpi на странице формата А4 насчитывается почти 9 млн точек, а при разрешении 1200 х 1200 – более 140 млн. В основном используют принтеры с памятью от 8 до 16 Мбайт, причем цветные лазерные принтеры обладают еще большей памятью. Сетевой лазерный принтер имеет еще и внешнюю память (винчестер).

Интерфейс лазерных принтеров фирмы Hewlett-Packard выполнен в основном в виде USB-порта, а фирмы Samsung – еще и в виде LTP-порта. В отдельных моделях лазерных принтеров применяется беспроводный интерфейс на основе инфракрасных приемопередатчиков, который позволяет передавать файлы без кабеля.

В основном лазерные принтеры используются для печати на бумаге формата А4 и только некоторые модели обеспечивают печать на бумаге формата A3. Некоторые модели лазерных принтеров используют для работы бумагу в рулоне, выполняют двухстороннюю печать, имеют возможность выборки листов из нескольких лотков и раскладки напечатанных листов по нескольким приемным карманам.

Язык принтера является для него тем, чем для ПК операционная система, поскольку компьютер поставляет принтеру информацию лишь в виде бит, а дальнейшая ее обработка выполняется самим принтером. Пользователю достаточно знать общие команды и указания для принтера, чтобы, например, установить необходимое число копий распечатываемого документа или поля при печати.

Набор команд языка принтера обычно содержится в ROM принтера и соответственно интерпретируется его CPU. Наиболее распространенным языком для лазерных принтеров является язык PostScript – стандартизованный язык описания страницы, который предполагает мощное аппаратное обеспечение. К числу его преимуществ относят математическую форму передачи информации, которую должен печатать принтер.

Лазерный принтер в случае необходимости удобно использовать в качестве сетевого. Для рабочих групп, насчитывающих свыше пяти пользователей и большой объем печати (свыше 10 000 страниц в месяц), следует применять сетевые принтеры со скоростью печати 40 страниц в минуту, например модели Xerox N40.

Светодиодные принтеры, или LED-принтеры (Light Emitting Diode), основаны на том же принципе действия, что и лазерные. Конструктивное отличие в том, что барабан освещается не лучом лазера, развертка которого обеспечивается механически управляемыми зеркалами, а неподвижной диодной строкой, состоящей из 2500 светодиодов. Эта строка описывает не каждую точку, а целую строку. Светодиодные принтеры находят применение у отечественных пользователей.

В принтерах с жидкокристаллическим затвором источником света служит люминесцентная лампа. Свет лампы экспонируется через жидкокристаллический затвор, своеобразный прерыватель света, управляемый от ПК. Скорость печати такого принтера ограничена скоростью срабатывания жидкокристаллического затвора.

Способы печати: пьезоструйная, термоструйная, лазерная, матричная, светодиодная

Давно ушли в историю деревянные или свинцовые клише для печати. Сегодня набор и воспроизведение текста не составляет труда при достойном обеспечении процесса высокопроизводительной техникой. Как ни странно, свобода выбора породила другую проблему – какой аппарат лучше, во сколько обходится его обслуживание и какова его ремонтопригодность. Ответы на эти вопросы завязаны на технологиях печати.

Матричная технология

Старый заслуженный способ, несмотря на свою медлительность и громкое стрекотание, не потерявший актуальность. Использует принцип печатной машинки, основные детали:

Эта технология оказалась востребована для печати документов, бланков или чеков. Матрица, набранная из иголок (9, 12, 14, 18 или 24), формирует отпечаток продавливанием, такие надписи исправить без последствий невозможно.

Благодаря конструктивной простоте, матричные принтеры очень дешевы и имеют высокую ремонтопригодность, но для использования в доме или в офисе, совершенно непривлекательны. Обслуживание заключается в смене красящей ленты, которая тоже невысока по стоимости.

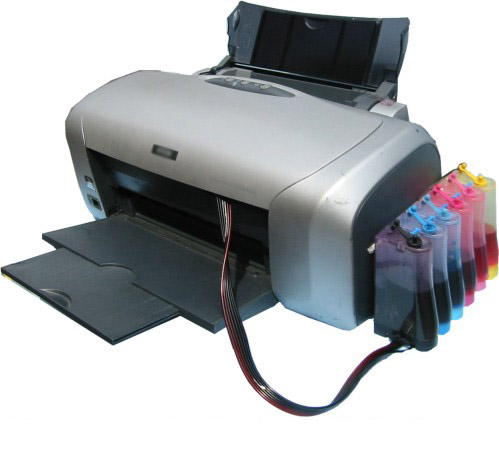

Струйные технологии печати

Хотя метод распада струи жидкости на отдельные капли известен давно, применять в печатных технологиях его начали после изобретения компактных подогревателей и пьезокристаллов. В зависимости от способа выдавливания чернил струйная печать бывает:

пьезоструйная;
термоструйная.

Оба вида печати основаны на получении микроскопической капли чернил, подающейся через специальное сопло.

Пьезоструйная печать

Эта технология использует ударное воздействие на красящий состав. Пластинчатый пьезокристалл работает в печатающей головке как поршень. На ударную пластину подается ток определенной силы и периода, это заставляет элемент изгибаться и выталкивать жидкость.

Регулирование силы подаваемого воздействия, дает возможность изменять размер и скорость выхода капли из сопла. Пьезоэлектрическая печатающая головка отличается высокой точностью подачи чернил, запланированного объема, в определенное место.

Печатающая головка с пьезоэлементом, имеет высокую стоимость, но ее ресурс очень велик. В конструкции, сама головка и резервуар, подающий чернила, разделены. Это позволяет снизить стоимость обслуживания принтера.

Для плотного и частого режима работы, предлагаются принтеры с ресурсами печатающей головки более 10 лет и с продублированными электрическими контактами, имеющей тефлоновое покрытие сопла. При регулярном техническом обслуживании, такой аппарат прослужит долго.

Термоструйная печать

Как понятно из обозначения технологии, чернила разогреваются, а избыточный объем жидкости выдавливается через дюзы. Разогрев производится терморезисторами, расположенными над каждым капилляром, до температуры около 500 °C. Скорость воспроизведения и выдавливания капель очень высока. Поэтому такие печатающие головки имеют средний ресурс работы.

Конструктивно способ термопечати, основанный на высокой температуре, различается только местом расположения разогревающего элемента. В технологии Bubble Jet терморезистор находится в самом сопле, а вThermal In-jet расположен за ним.

Если в предыдущих технологиях термопечати, на бумагу попадает микроскопическая капелька, то в способе Drop-on-demand на нее роняется пузырек пара. Отличается она еще и меньшей температурой нагрева резистора.

Главным недостатком таких аппаратов признается низкая скорость печати и возможность засорения чернильных капилляров при длительном простое. Чаще всего производители устанавливают печатающие элементы в сменном картридже.

Хотя по способу нанесения жидкости на бумагу обе технологии имеют струйный принцип, состав чернил по химико-физическим свойствам у них сильно отличается. Использование чернил, предназначенных для одного способа печати в другом, может вывести из строя принтер. Подобный казус может случиться и при неожиданной потере электропитания аппарата, вязкая жидкость прикипает к внутренней поверхности сопла.

Несмотря на это, такие принтеры незаменимы в печати фотоснимков, иллюстраций. Жидкие чернила качественнее смешиваются и показывают высокий уровень цветопередачи.

Фотоэлектронная технология печати

Принцип получения отпечатков в этой технологии, использует нанесение разнополярных зарядов на светочувствительный барабан и тонер. Поверхность барабана покрыта полупроводниковым слоем и чувствительна к световому лучу. С помощью луча, подаваемого на поверхность через систему призм и зеркал, на носителе формируется рисунок, конфигурация которого задается программой.

Далее, на минимальном расстоянии от барабана, проворачивается магнитный валик с красящим порошком. Тонер имеет заряд обратный заряду светочувствительного элемента, поэтому порошок притягивается к заряженным полупроводникам барабана, в местах обозначенным лучом света. Изображение закрепляется при пропускании бумаги через два валика, один из которых производит нагрев листа.

По приборам, испускающим свет, фотоэлектронные печатающие устройства делят на лазерные и светодиодные принтеры.

Лазерная печать

В этой технологии используется один источник, выпускающий лазерный луч. Световой поток, проходя через призмы и отражаясь от зеркала, формирует контуры рисунка на полупроводниковой поверхности барабана.

Таким образом, единственный луч пробегает по всей длине барабана и оставляет изображение из заряженных полупроводников. Нанесение информации производится построчно.

Светодиодная печать

Здесь, в качестве источника света, используется светодиодная линейка. Количество световых элементов на ней может достигать 10 тысяч.

Засветка контура производится одновременно по всей длине строки. Светодиоды ответственные за формирование точки загораются по сигналу контроллера. Свет, проходя через оптоволоконные линзы, засвечивают запрограммированные участки. Последующие действия механизма принтера одинаковы в обоих случаях.

Фотоэлектронные принтеры отличаются высокой стоимостью из-за большого количества программируемых элементов.

Таблица Сравнение характеристик струйных и фотоэлектронных принтеров

Характеристики	Струйный принтер	Лазерный принтер
Характеристики	Струйный принтер	Черно-белый	Цветной
Текст	хорошо	отлично	отлично
Схемы, графики	отлично	плохо	хорошо
Фотографии	отлично	—	хорошо
Скорость печати	удовлетворительно	отлично	отлично
Цена одной копии (чб/цп)	средняя/высокая	низкая/-	низкая/средняя
Цена принтера	низкая	средняя	высокая

Итак, проблема выбора подходящего печатающего устройства сводится к определению сферы его использования. Хотя, возможно, в некоторых случаях имеет смысл иметь несколько аппаратов работающих на различных технологиях.

Теги для этой статьи

Обзоры экспертов

Внешние устройства ЭВМ — Лазерные принтеры

Принтеры

Лазерные принтеры

Фотоэлектронные способы печати основаны на освещении заряженной светочувствительной поверхности промежуточного носителя и формировании на ней изображения в виде электростатического рельефа, притягивающего частицы красителя, которые далее переносятся на бумагу. Для освещения поверхности промежуточного носителя используют: в лазерных принтерах — полупроводниковый лазер; в светодиодных — светодиодную матрицу; в принтерах с жидкокристаллическим затвором — люминесцентную лампу.

  Лазерные принтеры обеспечивают более высокое качество, чем струйные принтеры. Наиболее известными фирмами-разработчиками лазерных принтеров являются Hewlett-Packard, Lexmark, Epson, Canon, Toshiba, Ricoh.
  Принцип действия лазерного принтера основан на методе сухого электростатического переноса изображения, изобретенном Ч.Ф.Карлсоном в 1939 году и реализуемом также в копировальных аппаратах.
  Функциональная схема лазерного принтера приведена на рисунке. Основным элементом конструкции лазерного принтера является вращающийся барабан, служащий

1-процессор
2-Лазер
3-Механизм
«зарядки» бумаги
4-барабан-
девелопер
5-механизм
нагрева бумаги
6-лезвие
7-фотобарабан

Схема лазерного принтера

промежуточным носителем, с помощью которого производится перенос изображения на бумагу.

Барабан представляет собой цилиндр, покрытый тонкой пленкой светопроводящего полупроводника. Обычно в качестве такого полупроводника используется оксид цинка или селен. По поверхности барабана равномерно распределяется статический заряд. Это обеспечивается с помощью тонкой проволоки или сетки, называемой коронирующим проводом. На этот провод подается высокое напряжение, вызывающее возникновение вокруг него светящейся ионизированной области, называемой короной.
Лазер, управляемый микроконтроллером, генерирует тонкий световой луч, отражающийся от вращающегося зеркала. Развертка изображения происходит так же, как и в телевизионном кинескопе: есть движение луча по строке и кадру. С помощью вращающегося зеркала луч скользит вдоль цилиндра, причем его яркость меняется скачком: от полного света до полной темноты, и также скачкообразно (поточечно) заряжается цилиндр. Этот луч, приходя на барабан, изменяет его электрический заряд в точке прикосновения. Размер заряженной площади точки зависит от фокусировки луча лазера.

Фокусируется луч с помощью объектива. Признаком хорошей фокусировки считают наличие четких кромок и углов на изображении. Для некоторых типов принтеров в процессе подзарядки потенциал поверхности барабана уменьшается от — 900 до — 200 вольт. Таким образом, на барабане, промежуточном носителе, возникает скрытая копия изображения в виде электростатического рельефа.
  На следующем этапе на фотонаборный барабан наносится тонер — краска, представляющая собой мельчайшие частицы. Под действием статического заряда эти частицы легко притягиваются к поверхности барабана в точках, подвергшихся экспозиции, и формируют изображение уже в виде рельефа красителя.
  Бумага втягивается из подающего лотка и с помощью системы валиков перемещается к барабану. Перед самым барабаном бумаге сообщается статический заряд. Затем бумага соприкасается с барабаном и притягивает, благодаря своему заряду, частички тонера нанесенные ранее на барабан.
  Для фиксации тонера бумага вновь заряжается и пропускается между двумя роликами с температурой около 180^oС.

После окончания процесса печати барабан полностью разряжается, очищается от прилипших лишних частиц, тем самым готовясь для нового процесса печати. Лазерный принтер является постраничным, то есть формирует для печати полную страницу.
Процесс работы лазерного принтера с момента получения команды от компьютера до выхода отпечатанного листа можно разделить на несколько взаимосвязанных этапов, во время прохождения которых оказываются задействованы такие функциональные компоненты принтера как: центральный процессор; процессор развертки; плата управления двигателем зеркала; усилитель яркости луча; блок управления температурой; блок управления подачей листа; плата управления протяжкой бумаги; интерфейсная плата; блок питания; плата кнопок и индикации управляющей панели; дополнительные платы расширения ОЗУ. По сути дела функционирование лазерного принтера подобно компьютеру: тот же центральный процессор, на котором сосредоточены главные функции взаимосвязи и управления; ОЗУ, где размещаются данные и шрифты, интерфейсные платы и плата управляющей панели, осуществляющие связь принтера с другими устройствами, узел печати выдающий информацию на лист бумаги.

Цветное изображение с помощью лазерного принтера, получается, по стандартной схеме CMYK, используемой в струйных принтерах.. В цветном лазерном принтере изображение формируется на светочувствительной фото приемной ленте последовательно для каждого цвета (Cyan, Magenta, Yellow, black), имеются четыре емкости для тонеров и от двух до четырех узлов проявления. Лист печатается за четыре прохода, что существенно сказывается на скорости печати. Цветные лазерные принтеры оборудованы большим объемом памяти, процессором и, как правило, собственным винчестером. На винчестере располагаются разнообразные шрифты и специальные программы, которые управляют работой, контролируют состояние и оптимизируют производительность принтера. В результате цветные лазерные принтеры являются достаточно сложными и дорогими печатающими устройствами, причем не обеспечивающими идеального фотографического качества отпечатанного изображения. Таким образом, лазерный черно-белый принтер рекомендуется использовать для получения высококачественной черно-белой распечатки, а для цветного изображения оптимальным вариантом является применение цветного струйного принтера.

  Уровень шума лазерного принтера составляет в среднем 40 дБ, причем в режиме off-line это значение меньше.
  Разрешение лазерного принтера по горизонтали и по вертикали зависит от следующих факторов. Вертикальное разрешение определяется шагом вращения барабана и в основном 1/300 — 1/600 дюйма (1 дюйм — 2,54 см). Горизонтальное разрешение определяется числом точек в одной строке и ограничено точностью фокусировки лазерного луча. Многие модели лазерных принтеров имеют «несимметричное разрешение», например, 1200×600 dpi: точность перемещения лазерного луча составляет 1/1200 дюйма, а шаг вращения барабана 1/600 дюйма.
  Скорость печати лазерного принтера измеряется в страницах в минуту и для обычных принтеров находится в диапазоне от 4 до 8 страниц в минуту. При печати сложных графических изображений скорость печати лазерного принтера снижается. Высокопроизводительные сетевые принтеры обеспечивают скорость печати более 20 страниц в минуту. Скорость печати лазерного принтера зависит от двух факторов: времени механической протяжки бумаги и скорости обработки данных, поступающих от ЭВМ и формирования растровой страницы для печати.

Как правило, лазерный принтер оснащен собственным процессором. Скорость печати определяется не только работой процессора, но и существенно зависит от объема памяти, которой оборудован принтер.
Память лазерного принтера, который обрабатывает информацию постранично, должна обеспечивать большое количество вычислений. Например, при разрешении 300×300 dpi на странице формата А4 насчитывается почти 9 млн. точек, а при разрешении 1200×1200 — более 140 млн. Минимальной величиной памяти лазерного принтера считается 1 Мбайт, а в основном используют память от 2 до 4 Мбайт, причем цветные лазерные принтеры обладают еще большей памятью. Сетевой лазерный принтер имеет еще и внешнюю память (винчестер).
Интерфейс дорогих лазерных принтеров выполнен в виде соединителя параллельного порта, называемого С-соединитель (С-порт) и отличающегося от обычного разъема Centronics более плотным расположением контактов, длиной кабеля, которая может составлять до 10 метров и лучшими возможностями двунаправленной скоростной передачи данных.

При этом имеется возможность использования стандартного разъема Centronics. В отдельных моделях лазерных принтеров применяется беспроводный интерфейс с на основе инфракрасных приемопередатчиков, который позволяет передавать файлы без кабеля. В противоположность другим периферийным устройствам принтер практически всегда подсоединяется к PC.
В основном лазерные принтеры используются для печати на бумаге формата А4 и только некоторые модели обеспечивают печать на листах формата A3. Некоторые модели лазерных принтеров используют для работы бумагу в рулоне, выполняют двухстороннюю печать или имеют возможность выборки листов из нескольких лотков и раскладки напечатанных листов по нескольким приемным карманам.
Язык принтера является для него тем, чем для PC — операционная система, поскольку компьютер поставляет принтеру информацию лишь в виде бит, а дальнейшая ее обработка выполняется самим принтером. Пользователю достаточно знать общие команды и указания для принтера, чтобы, например, установить необходимое число копий распечатываемого документа или поля при печати.

Набор команд языка принтера обычно содержится в ROM принтера и, соответственно, интерпретируется его CPU. Наиболее распространенными языками для лазерных принтеров являются: PCL6 PCL (Printer Control Language версии 6), HP-GL (Hewlett-Packard Graphic Language), язык PostScript — стандартизованный язык описания страницы, предполагает наличие мощного аппаратного обеспечения. К числу его преимуществ относят то, что значительная часть информации, которую должен печатать принтер, передается в математической форме.

ИК-интерфейс принтера HP LaserJet 5MP
Пример создания контурного шрифта, на языке PostScript:
Лазерный принтер в случае необходимости удобно использовать в качестве сетевого принтера. Для рабочих групп, насчитывающих до 20 пользователей, следует применять принтеры со скоростью печати 12-16 страниц в минуту и допустимой рабочей нагрузкой не менее 20 000 страниц в месяц, а при большем числе пользователей — от 20 до 30 страниц в минуту.

Светодиодные принтеры, или LED-принтеры (Light Emitting Diode) основаны на том же принципе действия, что и лазерные. Конструктивным отличием является то, что барабан освещается не лучом лазера, развертка которого обеспечивается с помощью механически управляемых зеркал, а неподвижной диодной строкой, состоящей из 2500 светодиодов, которая описывает не каждую точку, а целую строку.
В принтерах с жидкокристаллическим затвором в качестве источника света служит люминесцентная лампа. Свет лампы экспонируется через жидкокристаллический затвор, своеобразный прерыватель света, управляемый от PC. Скорость печати такого принтера ограничена скоростью срабатывания жидкокристаллического затвора и не превышает 9 листов в секунду. Однако для некоторых моделей принтеров (HP DeskJet и HP LaserJet) имеются специальные драйверы.

Принтеры ударного типа — Студопедия

Поделись

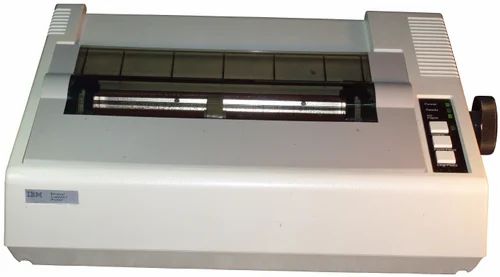

Принтеры ударного действия, или Impact-принтеры, создают изображение механическим давлением на бумагу через ленту с красителем. В качестве ударного механизма применяются либо шаблоны символов (типы), либо иголки, конструктивно объединенное в матрицы.

В матричных принтерах (Dot-Matrix-Printer) изображение формируется несколькими иголками, расположенными в готике принтера. Иголки обычно активизируются электромагнитным методом. Каждая ударная иголка приводится в движение независимым электромеханическим преобразователем на основе иненоида.

Игла

Качество печати матричных принтеров определяется количеством иголок в печатающей головке.

В головке 9-игольчатого принтера находятся 9 иголок, которые, как правило, располагаются вертикально в один ряд. Диаметр одной иголки около 0,2 мм. Благодаря горизонтальному положению головки принтера и активизации отдельных иголок напечатанный знак образует как бы матрицу, причем отдельные буквы, цифры и знаки «заложены» внутри принтера в виде бинарный кодов. Для улучшения качества печати каждая строка пропечатывается два раза, при этом увеличивается время процесса печат1в имеется возможность смещения при втором проходе отдельный точек, составляющих знаки.

В 24-игольном принтере, ставшем современным стандартом матричных принтеров, иголки располагаются в два ряда по 12 штук так, что в соседних рядах они сдвинуты по вертикали. За счет этого точки на изображении при печати перекрываются. В 24-игольчатых принтерах имеется возможность перемещения головки дважды по одной и той же строке, что позволяет получить качество печати на уровне LQ — машинописное качество. К числу несомненных преимуществ матричных принтеров относится возможность печати одновременно нескольких копий документа с использованием копировальной бумаги. Существуют специальные матричные принтеры для одновременной печати пяти и более экземпляров. Эти принтеры предназначены для эксплуатации в промышленных условиях и могут печатать на карточках, сберегательных книжках и других носителях из плотного материала. Кроме того, многие матричные принтеры оборудованы стандартными направляющими для обеспечения печати в рулоне и механизмом автоматической подачи бумаги, с помощью которого принтср самостоятельно заправляет новый лист.

Существенным недостатком матричных принтеров как принтеров ударного действия является шум, который достигает 58 дБ. Для устранения этого недостатка в отдельных моделях предусмотрен так называемый тихий режим (Quiet Mode), однако понижение шума приводит к снижению скорости печати в два раза. Другое направление борьбы с шумом матричных принтеров связано с использованием специальных звуконепроницаемых кожухов. Не которые модели 24-игольчатых матричных принтеров обладают возможностью цветной печати за счет использования многоцветной красящей ленты. Однако достигаемое при этом качество и нотной печати значительно уступает качеству печати струйного принтера.

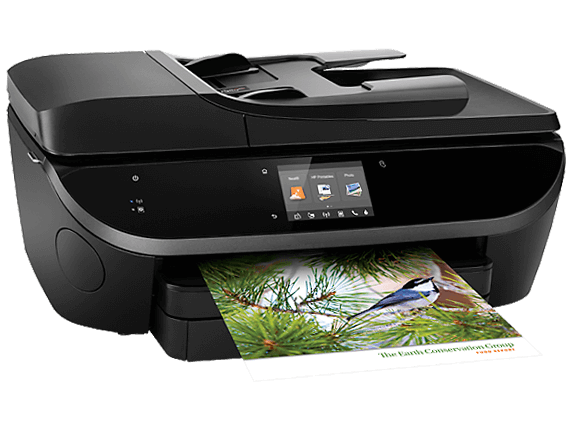

Струйные принтеры

Первой фирмой, изготовившей струйный принтер, является Hewlett-Packard.

По принципу действия струйные принтеры отличаются от матричных безударным режимом работы за счет того, что их печатающая головка представляет собой набор не игл, а тонких сопел, параметры которых составляют десятые доли миллиметра. В этой же головке установлен резервуар с жидкими чернилами, как микрочастицы, переносятся на материал носителя. Хранение чернил обеспечивается двумя конструктивными решениями. В одном из них головка принтера объединена с резервуарам для чернил, причем замена резервуара с чернилами одновременно связана с заменой головки. Другое предусматривает использование отдельного резервуара, который через систему капилляров обеспечивает чернилами головку принтера.

В струйных принтерах в основном используются следующие методы нанесения чернил: пьезоэлектрический, метод газовых пузырей и метод «Drop-on-Demand».

Пьезоэлектрический метод основан на управлении соплом с использованием обратного пьезоэффекта, который, как известно, заключается в деформации пьезокристалла под действием электрического поля.

Для реализации этого метода в каждое сопло установлен плоский пьезокристалл, связанный с диафрагмой. При печати находящийся в сопле пьезоэлемент, разжимав и сжимая сопло, наполняет cm чернилами. Чернила, которые отжимаются назад, перетекают обратно в резервуар, а чернила, которые вышли из сопла в виде капли, оставляют на бумаге точку. Подобные устройства в основном выпускают компании Epson, Brother.

Метод газовых пузырей является термическим и называется методом инжектируемых пузырьков (Bubble-Jet), или пузырьковой технологией печати. Каждое сопло печатающей головки принтера оборудовано нагревательным элементом в виде тонкопленочного резистора, который при пропускании через него тока за 7—10 микросекунд нагреваете до высокой температуры. Температура, необходимая для испарения чернил, например, фирмы Hewlett-Packard, достигает примерно 330 ⁰С. Возникающий при резком нагревании чернильный паровой пузырь (Bubble) стремится вытолкнуть через выходное отверстие сопла необходимую каплю жидких чернил диаметром менее 0,16 мм, которая переносится на бумагу. При отключений тока тонкопленочный резистор быстро остывает, паровой пузыре уменьшается в размерах, что приводит к разрежению в сопле, Куда и поступает новая порция чернил.

Последовательность нанесения чернил с использованием пузырьковой технологии печати. Эту технологию использует фирма Canon. Поскольку в механизмах печати принтеров, реализующих метод газовых пузырей, меньше конструктивных элементов, чем в тех, что используют пьезоэлектрическую технологию, такие принтеры обладают большей Надежностью и ресурсом. Кроме того, использование пузырьковой технологии позволяет добиться более высокой разрешающей способности печати. Однако, обеспечивая высокое качество при прорисовке линий, данный метод имеет недостаток при печати и областей сплошного заполнения, поскольку они получаются несколько расплывчатыми. Применение струйных принтеров, метод печати которых основан на методе газовых пузырей, целесообразно при необходимости распечатки графиков, гистограмм и других видов графической информации без полутоновых графических изображений. Для получения более качественной печати следует выбирать струйные принтеры, реализующие метод Drop-on Demand.

Метод Drop-on-Demand, разработанный фирмой Hewlett-Packard, использует, так же как и метод газовых пузырей, нагревательный элемент для подачи чернил из резервуара на бумагу. Однако в методе Drop-on-Demand для подачи чернил дополнительно применен специальный механизм, в то время как в методе газовых пузырей данная функция возложена исключительно на нагревательный элемент. Специальный механизм реализован на базе следующих физических явлений. Как правило, в частицах жидкой фазы действует поверхностное натяжение, поддерживающее сферичность. У заряженных частиц чернил поверхностное натяжение снижается, что приводит т делению частицы на более мелкие. Свойство частиц расщепляться используется для получения туманообразных частиц чернил, которые поступают к выходным отверстиям сопел, управляемых электрическими сигналами.

Технология Drop-on-Demand обеспечивает наиболее быстрое нанесение чернил, что позволяет существенно повысить качеств и скорость печати. Цветное представление изображения в этом случае более контрастно. В данной технологии управление частицами чернил производится при постоянном отклоняющем поя путем регулирования их электрического заряда. Поэтому вылетающая из сопла каждая частица получает «свою» информацию виде разной величины электрического заряда, что обеспечивает высокую скорость и качество печати.

В цветной печати в настоящее время преобладает струйная технология. Печатающие головки могут быть цветными и иметь соответствующее число групп сопел. Для создания полноцветного изображения используется стандартная для полиграфии цветовая СХМ на CMYK. Согласно этой схеме цветное изображение формируется при печати наложением один на другой трех основных цветов зелено-голубой (Cyan), пурпурный (Magenta) и желтый (Yellow) Теоретически их наложение должно давать черный цвет, но в практике в большинстве случаев получается серый или коричневый. Поэтому в качестве четвертого основного цвета добавляют ведущий цвет Key — черный (Black). Такую цветовую модель называют CMYK (Cyan-Magenta-Yellow-Key). Оттенки различных цветов могут быть получены путем сгущения или разрежения тона соответствующего цвета в фрагменте изображения (аналогичный способ используется для получения различных оттенков серого цвета при выводе монохромных изображений). Качество струйной цветной печати таково, что полученный полноцветный плакат практически невозможно отличить от изданного в типографии.

Уровень шума, создаваемый только двигателем, управляющим головкой струйного принтера, значительно ниже, чем у матричных принтеров, и составляет около 40 дБ.

Скорость печати струйного принтера, как и матричного зависит от качества печати. При черновой печати струйный прим тер по скорости значительно превосходит матричный. При печати в режиме с типографским качеством скорость значительно снижается. Цветная печать выполняется с еще меньшей скоростью, Отдельные модели струйных принтеров обеспечивают скорость 15 страниц в минуту.

Разрешение струйных принтеров при печати графики достигает 2400×1200 dpi. Качество печати струйного принтера в сравнении с матричным значительно выше, особенно при выводе на печать шрифта. Для моделей струйных принтеров с большим числом сопел характерно достижение качества печати лазерного принтера. Большое влияние на качество струйной печати оказывает качество бумаги и чернил.

Основным недостатком струйных принтеров является засыхание чернил внутри сопла. В этом случае необходимо заменять печатающую головку. Принтеры некоторых типов нельзя выключать но время эксплуатации, поскольку в головке, оставшейся в промежуточной позиции, происходит интенсивное засыхание чернил. Многие модели струйных принтеров имеют режим парковки, при котором печатающая головка возвращается в исходное положение внутри принтера, что предотвращает засыхание чернил. В некоторых струйных принтерах имеются специальные устройства очистки сопел.

Подключение струйных принтеров к ПК производится через IP-порт или через порт USB, которым, как правило, оснащены псе компьютеры с процессорами Pentium III, IV и Celeron. Данные по USB-шине передаются быстрее, что позволяет несколько увеличить скорость печати.

Фотоэлектронные принтеры

Фотоэлектронные способы печати основаны на освещении заряженной светочувствительной поверхности промежуточного носителя и формировании на ней изображения в виде электростатического рельефа, притягивающего частицы красителя, которые переносятся на бумагу. Для освещения поверхности промежуточного носителя в лазерных принтерах используют полупроводниковый лазер, в светодиодных — светодиодную матрицу, в принтерах с жидкокристаллическим затвором — люминесцентную лампу.

Лазерные принтеры обеспечивают более высокое качество, чем струйные принтеры. Наиболее известными фирмами — разработчиками лазерных принтеров являются Hewlett-Packard, Lexmark.

Принцип действия лазерного принтера основан на методе сухого электростатического переноса изображения, изобретенном Ч.Ф.Карлсоном в 1939 г. и реализуемом также в копировальных аппаратах. Основным элементом конструкции является вращающийся барабан, служащий промежуточным носителем, с помощью которого производится перенос изображения на бумагу. Барабан представляет собой цилиндр, покрытый тонкой пленкой светопроводящего полупроводника. Обычно в качестве такого полупроводника используется оксид цинка или селен. По поверхности барабана равномерно распределяется статический заряд. Это обеспечивается тонкой проволокой или сеткой, называемой коронирующим проводом, или коротроном. На этот провод подается высокое напряжение, вызывающее возникновение вокруг него светящейся ионизированной области, называемой короной.

Лазер, управляемый микроконтроллером, генерирует тонкий световой луч, отражающийся от вращающегося зеркала. Развертка изображения происходит так же, как и в телевизионном кинескопе: движением луча по строке и кадру. С помощью вращающегося зеркала луч скользит вдоль цилиндра, причем его яркость меняется скачком: от полного света до полной темноты, и так же скачкообразно (поточечно) заряжается цилиндр. Этот луч, достигнув барабана, изменяет его электрический заряд в точке прикосновения. Размер заряженной площади зависит от фокусировки луча лазе. Фокусируется луч с помощью объектива. Признаком хорошей фокусировки считают наличие четких кромок и углов на изображении. Для некоторых типов принтеров в процессе подзарядки потенциал поверхности барабана уменьшается от 900 до 200 В. Таким образом, на барабане, промежуточном носителе, возникает скрытая копия изображения в виде электростатического рельефа.

На следующем этапе на фотонаборный барабан наносится тонер — краска, представляющая собой мельчайшие частицы. Под действием статического заряда частицы легко притягиваются к поверхности барабана в точках, подвергшихся экспозиции, и формируют изображение уже в виде рельефа красителя.

Бумага втягивается из подающего лотка и с помощью системы валиков перемещается к барабану. Перед самым барабаном коротрон сообщает бумаге статический заряд. Затем бумага соприкасайся с барабаном и притягивает благодаря своему заряду частички тонера, нанесенные ранее на барабан.

Для фиксации тонера бумага пропускается между двумя роликами с температурой около 180 °С. После окончания процесса печати барабан полностью разряжается, очищается от прилипших лишних частиц для осуществления нового процесса печати. Лазерный принтер является постраничным, т. е. формирует для печати полную страницу.

Процесс работы лазерного принтера с момента получения команды от компьютера до выхода отпечатанного листа можно разделить на несколько взаимосвязанных этапов, во время которых оказываются задействованными такие функциональные компоненты принтера, как центральный процессор; процессор развертки; плата управления двигателем зеркала; усилитель яркости луча; блок vправления температурой; блок управления подачей листа; плата управления протяжкой бумаги; интерфейсная плата; блок питания; плата кнопок и индикации управляющей панели; дополнительные платы расширения ОЗУ. По сути, функционирование лазерного принтера подобно компьютеру: тот же центральный процессор, на котором сосредоточены главные функции взаимосвязи управления; ОЗУ, где размещаются данные и шрифты, интерфейсные платы и плата управляющей панели, осуществляющие связь принтера с другими устройствами, узел печати, выдающий информацию на лист бумаги.

Уровень шума лазерного принтера составляет в среднем 40 дБ, причем в режиме off-line это значение меньше.

Разрешение лазерного принтера по горизонтали и по вертикали зависит от следующих факторов. Вертикальное разрешение определяется шагом вращения барабана и в основном составляет 1/300— 1/600 дюйма (1 дюйм = 2,54 см). Горизонтальное разрешение определяется числом точек в одной строке и ограничено точностью фокусировки лазерного луча. Многие модели лазерный принтеров имеют «несимметричное разрешение», например, 2400х1200dpi (горизонтальное разрешение х вертикальное разрешение).

Память лазерного принтера, который обрабатывает информацию постранично, должна обеспечивать большое количестве вычислений. Например, при разрешении 300х300 dpi на странице формата А4 насчитывается почти 9 млн точек, а при разрешении 1200х1200 — более 140 млн. В основном используют принтеры с памятью от 8 до 16 Мбайт, причем цветные лазерные принтеры обладают еще большей памятью. Сетевой лазерный принтер имеет еще и внешнюю память (винчестер).

Интерфейс лазерных принтеров фирмы Hewlett- Packard выполнен в основном в виде USB-порта, а фирмы Samsung — еще в виде LTP-порта. В отдельных моделях лазерных принтеров применяется беспроводный интерфейс на основе инфракрасных приемопередатчиков, который позволяет передавать файлы без кабеля.

В основном лазерные принтеры используются для печати на бумаге формата А4 и только некоторые модели обеспечивают печать на бумаге формата A3. Некоторые модели лазерных принтеров пользуют для работы бумагу в рулоне, выполняют двухстороннюю печать, имеют возможность выборки листов из нескольких инков и раскладки напечатанных листов по нескольким приемным карманам.

Набор команд языка принтера обычно содержится в ROM принтера и соответственно интерпретируется его CPU. Наиболее распространенным языком для лазерных принтеров является язык PostScript — стандартизованный язык описания страницы, который предполагает мощное аппаратное обеспечение. К числу преимуществ относят математическую форму передачи информации, которую должен печатать принтер.

Лазерный принтер в случае необходимости удобно использовать в качестве сетевого. Для рабочих групп, насчитывающих свыше пяти пользователей и большой объем печати (свыше 10 000 (страниц в месяц), следует применять сетевые принтеры со скоростью печати 40 страниц в минуту, например модели Xerox N40.

Вопросы для самоконтроля:

1. Общие характеристики устройств вывода на печать;

2. Классификация печатающих устройств;

3. Принтеры ударного типа: принцип действия, механические узлы, особенности работы, технические характеристики, правила эксплуатации. Основные современные модели;

4. Струйные принтеры: принцип действия, механические узлы, особенности работы, технические характеристики, правила эксплуатации. Основные современные модели;

5. Лазерные принтеры: принцип действия, механические узлы, особенности работы, технические характеристики, правила эксплуатации. Основные современные модели.

Лазерные принтеры. принцип работы, достоинства и недостатки — Информатика, информационные технологии

Фотоэлектронные принтеры. Фотоэлектронные способы печати основаны на освещении заряженной светочувствительной поверхности промежуточного носителя и формировании на ней изображения в виде электростатического рельефа, притягивающего частицы красителя, которые далее переносятся на бумагу. Для освещения поверхности промежуточного носителя в лазерных принтерах используют полупроводниковый лазер, в светодиодных — светодиодную матрицу, в принтерах с жидкокристаллическим затвором — люминесцентную лампу.

Основным элементом конструкции является вращающийся барабан, служащий промежуточным носителем, с помощью которого производится перенос изображения на бумагу. Барабан представляет собой цилиндр, покрытый тонкой пленкой светопроводящего полупроводника. Обычно в качестве такого полупроводника используется оксид цинка или селен. По поверхности барабана равномерно распределяется статический заряд. Это обеспечивается тонкой проволокой или сеткой,- называемой корони-рующим проводом, или коротроном. На этот провод подается высокое напряжение, вызывающее возникновение вокруг него светящейся ионизированной области, называемой короной.

Лазерный черно-белый принтер рекомендуется использовать для получения высококачественной черно-белой распечатки, а для цветного изображения оптимальным является применение цветного струйного принтера.

Уровень шума лазерного принтера составляет в среднем 40 дБ, причем в режиме off-line это значение меньше.

Джойстик

Джойстик — незаменимое устройство ввода в области компьютерных игр.

Создавался джойстик для использования на специальных военных тренажерах и обычно имитировал устройство управления какой-либо военной техникой.

Цифровые джойстики, как правило, применяются в игровых приставках и в игровых компьютерах.

Любой джойстик состоит из двух элементов: координатной части — ручки или руля, перемещение которой меняет положение Виртуального объекта в пространстве, и функциональных кнопок. Число кнопок может быть от трех до восьми, и большинству из них, Кроме главной кнопки «Огонь» или гашетки, можно в зависимости от игры присваивать разные значения: смена оружия, коробка скоростей и т.д.

Для ПК в качестве устройства ввода (управления) в основном применяются аналоговые джойстики. Использование цифрового джойстика требует установки в компьютер специальной карты или применения переходника с одного разъема на другой. Аналоговый джойстик имеет существенное преимущество перед цифровым. Цифровой джойстик реагирует в основном на положение управляющей ручки (влево, вправо, вверх, вниз) и статус кнопки «огонь». Аналоговые джойстики регистрируют на минимальные движения ручки управления, что обеспечивает более точное управление.

Новые модели дорогих джойстиков имеют своеобразную «обратную связь»: при использовании их для «стрельбы» ручка дает эффект «отдачи», какая бывает у настоящего оружия. Некоторые модели обладают ощутимым сопротивлением, имитирующим управление настоящим летательным аппаратом и позволяющим более точно регулировать перемещение виртуального объекта.

Лидерами рынка джойстиков в России являются фирмы Quick, Shot и Genius.

Билет № 7

Статьи к прочтению:

Легкость нажатия на клавиши
Лекция №22. виды подключения каскадных таблиц стилей

Преимущества и недостатки лазерных и струйных принтеров

промышленных непрерывных струйных принтеров/принтеров CIJ

модельный ряд

Серия

MK-G — это первый в мире струйный принтер непрерывного действия с функцией автоматического устранения неполадок, который полностью устраняет необходимость обслуживания струйных принтеров наугад и может работать без каких-либо специальных знаний или навыков. Внедряя сенсорные технологии KEYENCE для расширения возможностей самодиагностики, новая серия MK-G может самостоятельно автоматически выполнять техническое обслуживание и устранение неполадок — так же, как это сделал бы обученный специалист по струйным принтерам. Устройство оснащено новыми функциями, которые обеспечивают выполнение автоматической очистки каждый раз перед выключением, даже при отключении питания, и позволяют пользователям проверять состояние и выполнять операции на принтере удаленно с ПК или смартфона.

Каталоги Цена

Особенности

Уборка без помощи рук [Автоматическая уборка в душе]

Функция автопромывки в принтере серии MK-G очищает не только путь подачи чернил, но и все компоненты, необходимые для поддержания качества печати. Всасывание во время уборки также помогает уменьшить запахи. После завершения очистки встроенный вентилятор автоматически сушит головку.

Потребовалась ручная очистка, чтобы смыть остатки чернил с внутренней части головки.

Помимо очистки чернильных путей ключевые части головки также подлежат очистке под высоким давлением. Это исключает необходимость ручной очистки.

Самодиагностика с последующей автоматической очисткой при необходимости

Умный запуск

Чтобы запустить серию MK-G, просто нажмите кнопку Smart Startup. Принтер автоматически получит статус устройства и выберет необходимый метод очистки. Очистка выполняется только тогда, когда это необходимо, и используется минимальное количество растворителя, что значительно снижает эксплуатационные расходы.

MK-G обеспечивает самодиагностику и очистку для обеспечения стабильного запуска.

Снятая с производства серия

Универсальный струйный принтер
Серия МК-У
Снято с производства

Струйные принтеры непрерывного действия

функционируют путем распыления тщательно контролируемых частиц чернил на мишени, так что наносятся четкие и стойкие следы. Струйные принтеры в основном сгруппированы в две категории: те, которые подключены к ПК для офисного или домашнего использования, и принтеры непрерывной подачи струйной печати (CIJ), которые используются на производственных линиях на заводах для определенных целей. Серия KEYENCE MK-G — это струйные принтеры непрерывного действия (CIJ), которые в основном используются для печати сроков годности, номеров партий, штрих-кодов/двухмерных кодов на продуктах на заводах и складах. Бесконтактный характер струйной печати позволяет избежать размытия и повреждения продукта. Эта технология позволяет печатать на высоких скоростях с любого направления и ориентации, а компактную головку можно легко установить на упаковочные машины или разливочные машины, что делает установку безболезненной. Значения подсчета и даты могут обновляться автоматически, чтобы предотвратить печать неправильных данных.

Струйные принтеры непрерывной печати (CIJ) могут печатать символы, распыляя быстросохнущие чернила бесконтактным способом, независимо от материала или формы мишеней. Они использовались для печати кодов партий, кодов дат, штрих-кодов / 2D-кодов на продуктах и широко используются во многих отраслях промышленности.

В пищевой промышленности струйные принтеры непрерывного действия (CIJ) в основном используются для печати сроков годности и номеров партий на заводах. Их цели включают такие контейнеры, как ПЭТ-бутылки и пивные банки, упаковочную пленку для замороженных продуктов, алюминиевые пакеты, банки для варенья и картонные коробки с покрытием. Бесконтактный метод позволяет наносить прямую печать на криволинейные поверхности бутылок или на пленку после запайки содержимого. Помимо пищевой промышленности, принтеры непрерывной струйной печати (CIJ) также широко используются для печати такой информации, как длина экструдированных изделий, включая строительные материалы и провода; номера партий на упаковках и коробках с косметикой; и 2D-коды на гальванических или покрытых поверхностях автомобильных деталей и электронных компонентов.

Струйные принтеры непрерывной печати

(CIJ) могут печатать с высокой скоростью в любом направлении и ориентации. Компактную головку можно легко установить на упаковочные машины или разливочные машины, что делает установку безболезненной.

Непрерывные струйные принтеры (CIJ) были установлены и использовались в различных типах упаковочных машин и разливочных машин. Например, горизонтальные/вертикальные упаковочные машины подушечного типа, ротационные наполнители, термосварочные машины, картонажники, этикетировочные машины с бункером, запайщики и машины для запайки стаканчиков. Поскольку возможна печать на движущихся мишенях, нет необходимости останавливать работу упаковочных машин. Если скорость движения меняется, печать можно синхронизировать с энкодером. Установка на существующих машинах выполняется в три этапа: 1) установить специальное приспособление, 2) установить датчик и 3) при необходимости установить энкодер.

Принтеры с непрерывной подачей струйной печати (CIJ) автоматически обновляют значения прямого/обратного счета и даты, поэтому данные печати можно корректно изменять без человеческих ошибок.

Струйные принтеры непрерывной печати (CIJ) имеют функцию календаря для печати автоматически обновляемых дат истечения срока годности или даты изготовления. Если вы хотите присвоить номера отдельным продуктам для улучшения управления прослеживаемостью, вы можете использовать функцию счетчика для печати серийных номеров путем автоматического подсчета вверх или вниз. Кроме того, вы можете изменить данные печати через упаковочную машину или разливочную машину, отправив символы через Ethernet. Это обеспечивает печать правильных данных без ошибок.

Пищевая, фармацевтическая и косметическая промышленность

Струйные принтеры непрерывной печати (CIJ) можно использовать для печати сроков годности и номеров партий на отдельных упаковочных пленках для закусок, замороженных продуктов и приправ. Принтер непрерывной струйной печати (CIJ), установленный в упаковочной машине подушечного типа или ротационном наполнителе, может помочь предотвратить ошибки при печати и повысить производительность производства. Струйные принтеры непрерывного действия (CIJ) также можно использовать для печати сроков годности и номеров партий на контейнерах для фармацевтических и косметических продуктов. Установка непрерывного струйного принтера (CIJ) на конвейерную ленту, по которой проходят наполненные бутылки, позволяет печатать информацию на изогнутой стороне или дне бутылок, которые трудно напечатать штампами. Кроме того, струйные принтеры непрерывного действия (CIJ) можно использовать для печати сроков годности и номеров партий на стаканчиках для пудинга, йогурта и желе, наполненных запайщиком стаканчиков или упаковочной машиной глубокой вытяжки. На продуктах, заполненных параллельно, также можно печатать, пересекая печатающую головку.

Подробнее

Электрическое машиностроение и электронная промышленность

Принтеры непрерывной струйной печати (CIJ), способные к бесконтактной печати, широко используются для продуктов, подверженных повреждениям. Маркировка на разъемах, переключателях и печатных платах обычно выполняется лазерными маркерами. Однако принтеры непрерывной струйной печати (CIJ) используются, когда лазерная маркировка потенциально может повредить такие продукты, как изоляционная пленка, покрытие или гибкие печатные платы, или когда контраст маркировки будет низким из-за высокой термостойкости смолы.
Струйные принтеры непрерывного действия (CIJ) также используются для печати дефектных меток на дефектных продуктах, обнаруженных инспекционной машиной. Данные печати можно переключать на основе результатов, полученных от инспекционной машины, например, для пластин, печатных плат и пленок. Принтеры непрерывной струйной печати (CIJ) полезны, поскольку они могут изменять данные печати без образования посторонних веществ.

Подробнее

Автомобильная, металлургическая и другие отрасли промышленности

В автомобильной промышленности для многих целей используются принтеры непрерывной струйной печати (CIJ), обеспечивающие надежную бесконтактную печать. Бесконтактная печать принтеров непрерывной струйной печати (CIJ) эффективна для печати на глушителях и алюминиевых колесах с изогнутыми поверхностями. Струйные принтеры непрерывного действия (CIJ) часто используются для продуктов с металлизированными или катионно-окрашенными поверхностями для предотвращения коррозии. Белые или желтые чернила используются для печати на окрашенных в черный цвет деталях ходовой части.
Принтеры непрерывной струйной печати (CIJ) также используются для печати на трубах и шлангах, изготовленных методом экструзионного формования. После запуска производства формование может продолжаться несколько дней, а это означает, что контактное тиснение не может поддерживать достаточное качество печати. Струйный принтер непрерывного действия (CIJ) обеспечивает надежную печать без размытых или неполных символов даже в течение длительного времени работы.

Подробнее

Струйные принтеры

можно разделить на два типа: непрерывные и по требованию.
Типы по запросу дополнительно подразделяются на пьезоэлектрические, тепловые и вентильные.

Промышленные струйные принтеры

могут печатать на самых разных материалах, таких как металлы, смолы, стекло, упаковочная пленка, банки и ПЭТ-бутылки.
Для печати на изделиях, движущихся по производственным линиям, используются быстросохнущие чернила, которые высыхают примерно за 1 секунду. Это позволяет печатать не только на материалах с высокой впитывающей способностью, таких как бумага и картон. Таким образом, эти принтеры используются в широком спектре приложений в пищевой, медицинской, косметической, электрической и электронной промышленности, на транспорте и в металлургической промышленности.

Чернила на основе красителей и пигментов обычно используются в струйных принтерах непрерывного действия. Черные чернила на основе красителя могут быстро впитываться в печатные объекты, что обеспечивает быстрое высыхание. Он также не выпадает в осадок при смешивании с жидкостью, что упрощает обслуживание принтера. С другой стороны, цветные пигментные чернила прилипают к поверхности печатных мишеней и обеспечивают долговременную устойчивость к выцветанию. Однако с этим типом чернил произойдет осаждение. Следовательно, принтер должен иметь функцию автоматической циркуляции, чтобы предотвратить затвердевание чернил.

• Стандартные черные чернила: это стандартный тип чернил, который можно использовать для общих целей в различных отраслях промышленности.

• Черные чернила, не содержащие МЭК: эти чернила просты в использовании в соответствии с определенными стандартами безопасности, такими как Постановление о предотвращении отравления органическими растворителями.

• Желтые чернила: эти чернила обеспечивают четкую печать на различных темных предметах и имеют относительно высокую ремонтопригодность для пигментных чернил.

• Белые чернила: белые пигментные чернила с улучшенной ремонтопригодностью.

Принципы работы струйных принтеров непрерывного действия
Внутренняя структура струйных принтеров непрерывной печати
Характеристики чернил

Фотоэлектрический переключатель для 3D-принтера TENLOG *2

Наведите курсор на изображение, чтобы увеличить Нажмите на изображение, чтобы увеличить

Сэкономьте $-12,90

TENLOGSKU:

наполнитель

Поделитесь этим продуктом

Фотоэлектрический переключатель для 3D-принтера TENLOG Видео

Фотоэлектрический переключатель для 3D-принтера TENLOG Характеристики

Наименование:	Фотоэлектрический переключатель для 3D-принтера
Производитель:	3D-принтер TENLOG
Номер модели:	Стрелки h3/TL-D3 Pro/TL-D5/TL-D6
Цвет:	Черный
91px;»> Материал:	Алюминий
Размер:	58 × 50 × 25 см
Вес:	17 кг
Источник питания:	100–240 В переменного тока, 50–60 Гц
Максимальная температура сопла:	300℃
Максимальная температура горячего слоя:	110℃
Нить:	132px;»> 1,75 мм ТПУ, ПВА, ПЛА, АБС, БЕДРА, ДЕРЕВО, PETG, ГИБКИЙ, нейлон

Фотоэлектрический переключатель для 3D-принтера TENLOG Описание

【Без скручивания краев】Стеклянная платформа для 3D-принтера с модернизацией Tenlog, формы могут прочно прилипать к основе без клея, что позволяет избежать скручивания краев печати.

【Отличная плоскостность】Обновленная стеклянная пластина 3D-принтера обеспечивает более плоскую и гладкую поверхность сборки, чем магнитный коврик или наклейка из пей, обеспечивая высокую плоскостность нижней части модели.
【Супер удобно】Снять модель очень легко, никаких инструментов не требуется; Эта кровать из боросиликатного стекла может быть закреплена зажимами среднего размера и очищена спиртом или ацетоном при комнатной температуре.
【Совместимость 】Обновление 3D-принтера Tenlog со стеклянной кроватью применимо к Creality CR-10 TENLOG TL-D3 Pro

Способы оплаты

PayPal

Ваша платежная информация обрабатывается надежно. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.

Security

Country

—AfghanistanÅland IslandsAlbaniaAlgeriaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench ПолинезияФранцузские южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГватемалаГернсиГвинеяГвинея-БиссауГайанаГаитиГондурасГонг Kong SARHungaryIcelandIndiaIndonesiaIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SARMadagascarMalawiMalaysiaMaldivesMaliMaltaMartiniqueMauritaniaMauritiusMayotteMexicoMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorwayOmanPakistanPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalQatarRéunionRomaniaRussiaRwandaSamoaSan MarinoSão Tomé & PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSt. Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТристан-да-КуньяТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Почтовый индекс

Политика возврата 3D-принтера TENLOG

У нас есть 30-дневная политика возврата, что означает, что у вас есть 30 дней после получения товара, чтобы запросить возврат.

Чтобы иметь право на возврат, ваш товар должен быть в том же состоянии, в котором вы его получили, неношеным или неиспользованным, с бирками и в оригинальной упаковке. Вам также понадобится чек или подтверждение покупки.

Чтобы начать возврат, вы можете связаться с нами по телефону [email protected] . Если ваш возврат будет принят, мы вышлем вам этикетку для обратной отправки, а также инструкции о том, как и куда отправить вашу посылку. Товары, отправленные обратно к нам без предварительного запроса на возврат, не будут приняты.

Что касается возвращенного принтера, мы не берем на себя расходы по доставке, и если требуется возврат в Китай, мы также не берем налог, который может возникнуть.

За исключением логистических соображений. Если клиент не хочет / клиент напрямую отклоняет посылку / возвращает по личным причинам после доставки (должна быть в новом состоянии), вам может потребоваться оплатить доставку, отправленную продавцом, и стоимость возврата посылки.

Теплые советы:

Прежде чем вернуть товар, сфотографируйте его и предоставьте нам.
После утверждения запроса на возврат:
После того, как вы вернете продукт, его получение может занять до 25 дней. После того, как наш операционный центр получит товар, обработка возврата займет 2 рабочих дня, а сумма возврата появится на вашем счете в течение 3-5 рабочих дней.

Вы всегда можете связаться с нами по любому вопросу возврата в [email protected] .

Повреждения и проблемы
Пожалуйста, проверьте свой заказ при получении и немедленно свяжитесь с нами, если товар неисправен, поврежден или если вы получили не тот товар, чтобы мы могли оценить проблему и исправить ее.

Исключения / товары, не подлежащие возврату
Некоторые виды товаров не подлежат возврату, например, скоропортящиеся товары (например, продукты питания, цветы или растения), нестандартные товары (например, специальные заказы или персонализированные товары) и товары личной гигиены ( например, косметика). Мы также не принимаем к возврату опасные материалы, легковоспламеняющиеся жидкости или газы. Пожалуйста, свяжитесь с нами, если у вас есть вопросы или опасения по поводу вашего конкретного товара.

К сожалению, мы не принимаем возврат товаров со скидкой или подарочных карт.

Обмен
Самый быстрый способ убедиться, что вы получите то, что вы хотите, — это вернуть товар, который у вас есть, и после того, как возврат будет принят, совершить отдельную покупку нового товара.

Возврат
Мы сообщим вам, как только получим и проверим ваш возврат, и сообщим, был ли одобрен возврат или нет. В случае одобрения вам будет автоматически возвращен ваш первоначальный способ оплаты. Пожалуйста, помните, что вашему банку или компании-эмитенту кредитной карты может потребоваться некоторое время для обработки и отправки возврата.

Печать с подачей через Интернет | Ультразвуковые датчики, фотоэлектрические датчики

Дом
Промышленные датчики
Рынки+приложения
Печать и бумажная промышленность
Рулонная печать

Рынки+Приложения

Машиностроение + машиностроение
Автомобильная промышленность
Мобильное оборудование
Возобновляемая энергия
Обработка материалов
Печатная + бумажная промышленность
- Конвертирование и рассылка
- Горизонтальная или вертикальная сортировка
- Связывание
- Высечка
- Складной
- Сшивание
Упаковочная промышленность
Технологическое оборудование
Входная Автоматизация
Электронная промышленность

Pepperl+Fuchs предлагает широкий выбор датчиков для рулонной печати .

Для обеспечения бесперебойной печати фотоэлектрические и ультразвуковые датчики контролируют диаметр полотна, обрывы полотна и обнаруживают пустые рулоны. Все решения нечувствительны к бумажной пыли, вибрациям и цветам. Ультразвуковые датчики сокращают количество отходов и время простоя оборудования, обнаруживая стыки полотна. Все цилиндры и детали точно обнаруживаются и позиционируются нашими индуктивными датчиками и энкодерами . На системе подачи и доставки световые завесы безопасности гарантируют безопасность машины.

Нажмите на зеленые цифры, чтобы перейти к приложению для веб-печати!

Системы подачи

Обнаружение отсутствия рулона

Сенсорное решение:
Устройства измерения расстояния VDM28, RL28, UB500-30GM, UB500-F54

Преимущества для клиентов:

Мониторы диаметра полотна
Посылает сигнал для автоматической или ручной сварки
Нечувствителен к пыли и вибрациям
Невосприимчивый к рулону цвет
Аналоговые и дискретные выходы
Фотоэлектрические и ультразвуковые растворы

Натяжение полотна

Датчик Решение:
Измерение расстояния VDM28, UB500-F54

Преимущества для клиентов:

Обеспечивает постоянное натяжение полотна
Постоянное обнаружение конца рулона/стыка
Не подвержен воздействию бумажной пыли
Универсальное крепление
Решения включают фотоэлектрические или ультразвуковые датчики

Обнаружение сращивания

Датчик Решение:
Ультразвуковые датчики UGB-18GM

Преимущества для клиентов:

Сокращает количество отходов за счет определения стыков полотна
Точно определяет заводские, автоматические и ручные соединения
Возможность обнаружения двойного слоя и этикеток
Работает с печатными, цветными и глянцевыми поверхностями
Простое и быстрое выравнивание и настройка

Приложения для печатающих устройств

	Регулятор натяжения полотна Sensor Solution: Индуктивные системы позиционирования PMI-F110, PMI-F90 Преимущества для клиентов: Определение положения без износа Точное разрешение Нечувствителен к пыли, маслам и смазкам
	Мониторинг разрыва паутины Сенсорное решение: Фотоэлектрические датчики MLV41-8-HV и ультразвуковые датчики UB120-12GM Преимущества для клиентов: Простая настройка и диагностика Уменьшает количество брака Доступны защищенные от несанкционированного доступа или регулируемые версии Компактные корпуса
	Триггер метки печати Sensor Solution: Датчики контраста и цвета DK10, DK12, DK20/21, DK31/34 Преимущества для клиентов: Компактный прочный корпус Регулируемое положение разъема Двойные светодиоды повышенной видимости Статическое и динамическое обучение Выход «4 в 1» позволяет минимизировать запасы
	Цилиндр и положение детали Sensor Solution: Индуктивные датчики, энкодеры Преимущества для клиентов: Точное обнаружение металлических зубьев шестерен, насечек и кулачков Понижающий коэффициент 1 распознает все металлы на одинаковом расстоянии Широкий выбор корпусов и диапазонов чувствительности
	Датчик уровня чернил Sensor Solution: Ультразвуковые датчики UC300-F43, UB300-18GM Преимущества для клиентов: Надежное измерение уровня чернил Аварийный сигнал низкого уровня Химически стойкие корпуса

Системы подачи

Защита при доставке

Sensor Solution:
Световые завесы безопасности SLCS, SLCT

Преимущества для клиентов:

Автономная система оценки «2 коробки»
Ультратонкий корпус
SLCT Тип 2, SIL2
SLCS Тип 4, SIL3

Перейти к

Промышленные датчики
Взрывозащита

Быстрые ссылки

Спросите эксперта
Запрос перекрестной ссылки
Проверить статус заказа
Новости
Вход в NetPartner
Подпишитесь на интерфейс, электронную рассылку нашего отдела автоматизации производства
Соглашения об уровне обслуживания для инструментов ecom
Литература
Технологии
Мобильный экспонат
Скачать техническую документацию
Пресс-релизы
Международные торговые выставки

Нажимать

Печать с листовой подачей
Печать с рулонной подачей
Цифровая печать

Приложения

Поворотные энкодеры замедляют процесс для повышения эффективности
Мониторинг устройства намотки фольги с помощью поворотного энкодера Pepperl+Fuchs

Pepperl+Fuchs Inc.
1600 Enterprise Parkway
Twinsburg, OH 44087
Соединенные Штаты Америки
[email protected]
+1 330 425-3555

Pepperl+Fuchs — ведущий разработчик и производитель электронных датчиков и компонентов для мирового рынка автоматизации. Постоянные инновации, неизменное качество и устойчивый рост являются основой нашего успеха уже более 70 лет. В компании Pepperl+Fuchs работает 6 300 человек по всему миру, а производственные мощности расположены в Германии, США, Сингапуре, Венгрии, Индонезии и Вьетнаме, большинство из которых соответствует стандарту ISO 9.001 сертифицирован. Pepperl+Fuchs не продает персональные данные.

Одноцветный автоматический УФ-принтер с фотоэлектронными датчиками —

Одноцветный автоматический УФ-принтер с фотоэлектронными датчиками распознал положение печати.

Описание продукта

Одноцветный автоматический трафаретный УФ-принтер с фотоэлектронными датчиками видео

Одноцветный автоматический трафаретный УФ-принтер с фотоэлектронными датчиками технические характеристики

Артикул	Спецификация
Максимальная скорость печати	3200 шт/час
Область печати	236 мм x 170 мм
Высота для бутылки	20 мм < высота < 200 мм
Диаметр для бутылки	10 мм < диаметр < 120 мм
Мощность УФ-лампы	4 кВт
Основной размер машины	1500 мм x 1180 мм x 1900 мм
Зона покрытия машины	2600 мм x 3600 мм x 2000 мм
Вес машины	1100 кг
Подача воздуха	от 5 до 7 бар
Расход воздуха	100 л/мин
Блок питания	380 В, 3 фазы, 50 Гц
Потребляемая мощность	4,5 кВт

Одноцветный автоматический трафаретный УФ-принтер с фотоэлектронными датчиками Преимущества:

1. Специальная конструкция для изделий круглой формы, таких как тубы, крышки и бутылки для литья под давлением .

2. Сервосистема индексации оптического волокна. Для некоторых приложений возможна многоцветная печать и оверпинтинг.
3. Машина включает в себя устройство автоматической подачи, обработку пламенем, устройство автоматического определения направления льда, систему УФ-отверждения и т. д.

4. Он сочетает в себе механический привод с пневматическим приводом и светодиодный дисплей. Максимальная производительность машины составляет 3200 шт./час.
5. Эта система оснащена различными предупреждающими устройствами, такими как низкое давление и перегрузка. Датчик может обнаруживать «нет продукта, нет печати».
6. Электрические компоненты и система управления заимствованы из Японии и Германии, что обеспечивает хорошее качество печати

7. Мы предоставляем услуги по проектированию и изготовлению машин для специального применения

Одноцветный автоматический трафаретный УФ-принтер с фотоэлектронными датчиками Крепление:

1. Один набор приспособлений для продукта

2. Одна рамка экрана

3. Одно руководство по эксплуатации.

Упаковка и доставка

Одноцветный автоматический трафаретный УФ-принтер с фотоэлектронными датчиками упаковка:

Как показано на рисунке ниже, мы упаковываем товары в соответствии с высокими стандартами, чтобы гарантировать, что товары не будут повреждены в пути транспортировки.

Доставка:

30-40 дней после подтверждения заказа.

Кооператоры по доставке:

Вы можете выбрать любой путь доставки следующим образом:

Наши услуги

16 часов онлайн-услуги

8:00-12: 00pm (понедельник-суббота).

Круглосуточная телефонная служба (с понедельника по воскресенье)

Чтобы обеспечить соблюдение прав и интересов наших клиентов, мы провели испытания строго перед экспортом машины; попытаться обеспечить лучшее послепродажное обслуживание для наших клиентов.

Цель компании: Лучшее качество, передовые технологии и предоставление лучших продуктов и услуг для наших клиентов.

Информация о компании

Luen Cheong Printing Equipment Group Ltd., основанная в 1991 году, которая занимается разработкой, производством и продажей трафаретных принтеров, тампонных принтеров, машин для горячего тиснения, машин для теплопередачи, периферийного оборудования и аксессуаров. Имея многолетний опыт в производстве специального печатного оборудования, мы сосредоточены на производстве высококачественного печатного оборудования и комплексных услуг по обслуживанию как внутри страны, так и за рубежом.

Партнеры по сотрудничеству:

Мы сотрудничаем с компаниями и клиентами по всему миру. Пожалуйста, не стесняйтесь обращаться к нам.

Отдел продаж нашей компании

Мастерская:

одноцветный автоматический трафаретный принтер для пробирок диаметром 192 мм0142 Certificates:

Shoule need more information about our one color automatic screen printer for 12mm diameter test tube or other machines please contact wiht us

Alva Gong (Sales Manager)

Моб. :+86-18688616928

Skype: lcprinter

Бесплатные фитинги ︰ 1. Один набор приспособлений для продукта 2. Одна рамка экрана 3. Одно руководство по эксплуатации.

Контроль вакуума в 3D-принтерах с датчиками давления

Печать пластиком или металлом на 3D-принтерах создает вредную мелкую пыль, газ, дым или горючую пыль. Эти загрязняющие вещества должны быть удалены из зоны высокого давления контролируемым образом, отфильтрованы и утилизированы для обеспечения безопасности рабочих. Для этого в барокамере создается вакуум. Этот частичный вакуум должен постоянно контролироваться датчиком давления. Благодаря небольшой высоте корпуса всего 22 мм датчик давления в миниатюрном исполнении идеально подходит для установки в компактные 3D-принтеры.

Датчики давления

Датчики давления со встроенным аналитическим модулем измеряют давление для гидравлики, пневматики и технологических процессов. Серия weFlux², с помощью которой одновременно измеряются давление и температура, также имеет IO-Link. Это позволяет конфигурировать и передавать данные параметров.

Подходящие продукты

Перечисленные здесь продукты идеально подходят для использования в этом приложении.

Выберите семейство продуктов

ИноксСенс (2)

Выберите материал

1.4404 (2)

Выберите размеры

Ø 14 мм (2)

Выбор материала корпуса

1.4404 (2)

Выбрать специальную функцию

Аналоговый выход (2)
Внешняя резьба (2)
ИноксСенс (2)

Выберите соединение

Кабель, 2-жильный, 2 м (2)

Выберите степень защиты

IP67/IP68 (2)

Выбор отклонения линейности

0E-4″> 0 мм (2)

Выбор технологического соединения

М5 х 0,8 (2)

Выберите характеристику корпуса

Нержавеющая сталь без дисплея (2)

Выбор аналогового выхода

4…20 мА (2)

Выбор выхода

Аналоговый выход (2)

FM6P201 Датчик давления

Диапазон -1…25 бар Выход Аналоговый выход Температура среды -25 . .. 125 °С* Тип измерения родственник Технологическое соединение М5 х 0,8

Добавлено в ваш список запросов:

FM5P201 Датчик давления

Диапазон -1…10 бар Выход Аналоговый выход Температура среды -25 . .. 125 °С* Тип измерения родственник Технологическое соединение М5 х 0,8

Добавлено в ваш список запросов:

Особенности продукта

Product Highlights

В этом разделе представлен более глубокий взгляд на этот мир продуктов. Вся информация о новых сериях продуктов, а также учебные пособия, шаблоны и многое другое объединены здесь и четко подготовлены – осязаемы, понятны и отслеживаемы. Все с первого взгляда.

Наименьший формат, максимальная производительность

Миниатюрный датчик давления weFlux²micro
Контактный телефон
Успех
Успешно отправлено
Сравнение продуктов
Одноцветный автоматический трафаретный УФ-принтер с фотоэлектронными датчиками — LC-SU119 — LC (Производитель в Китае)
Одноцветный автоматический трафаретный УФ-принтер с фотоэлектронными датчиками
Японский сервопривод Fuji, немецкий датчик цвета Leuze и японская система ПЛК Hitachi, а немецкий датчик цвета Leuze используется для распознавания положения печати.
Описание продукта
Один цветной автоматический ультрафиолетовый принтер с фотоэлектронными датчиками Видео
https://youtu.be/rt2jcnzsseq
One Color Automatic uv Screen Printer с PhotoEltecteq
One Color Automatic uv Screen Printer с PhotoEltecteq
One Color Automatic Printer с PhotoEltecteq
.
Пункт
Спецификация
Максимальная скорость печати
3200 шт/час
Область печати
236 мм x 170 мм
Высота для бутылки
20 мм < высота < 200 мм
Диаметр для бутылки
10 мм < диаметр < 120 мм
Мощность УФ-лампы
4 кВт
Основной размер машины
1500 мм x 1180 мм x 1900 мм
Крышка машины
2600 мм x 3600 мм x 2000 мм
Вес машины
1100 кг
Подача воздуха
от 5 до 7 бар
Расход воздуха
100 л/мин
Блок питания
380 В, 3 фазы, 50 Гц
Потребляемая мощность
4,5 кВт
Одноцветный автоматический трафаретный УФ-принтер с фотоэлектронными датчиками Преимущества:
1. Специально разработан для изделий круглой формы, таких как тубы, крышки и бутылки для литья под давлением .
2. Сервосистема индексации оптического волокна. Для некоторых приложений возможна многоцветная печать и оверпинтинг.
3. Машина объединяет автоматическое устройство подачи, обработку пламенем, автоматическое устройство определения направления льда, систему УФ-отверждения и т. д.
4. Она сочетает в себе механический привод с пневматическим приводом и светодиодный дисплей. Максимальная производительность машины составляет 3200 шт./час.
5. Эта система оснащена различными предупреждающими устройствами, такими как низкое давление и перегрузка. Датчик может обнаруживать «нет продукта, нет печати».
6. Электрические компоненты и система управления заимствованы из Японии и Германии, что обеспечивает хорошее качество печати.
1. Один комплект крепления для изделия
2. Одна рамка экрана
3. Одно руководство по эксплуатации.
Упаковка и доставка
Одноцветный автоматический трафаретный УФ-принтер с фотоэлектронными датчиками упаковка:
Как показано на рисунке ниже, мы упаковываем товары в соответствии с высокими стандартами, чтобы гарантировать, что товары не будут повреждены в пути транспортировки.

Доставка:
30-40 дней после подтверждения заказа.
Судоходные компании:
Вы можете выбрать любой способ доставки:

Наши услуги
16 часов в режиме онлайн
8:00–12:00 (понедельник-суббота)
2 9000 телефонных часов Понедельник-Воскресенье)
Чтобы обеспечить хорошие права и интересы наших клиентов, мы провели тестирование строго перед экспортом машины; попытаться обеспечить лучшее послепродажное обслуживание для наших клиентов.
Цель компании: Лучшее качество, передовые технологии и предоставление лучших продуктов и услуг для наших клиентов.
No related posts.

Фотоэлектронные принтеры: Фотоэлектронные принтеры Фотоэлектронные способы печати

Фотоэлектронные печатающие устройства

Фотоэлектронные принтеры

Способы печати: пьезоструйная, термоструйная, лазерная, матричная, светодиодная

Матричная технология

Струйные технологии печати

Пьезоструйная печать

Термоструйная печать

Фотоэлектронная технология печати

Лазерная печать

Светодиодная печать

Таблица Сравнение характеристик струйных и фотоэлектронных принтеров

Теги для этой статьи

Внешние устройства ЭВМ — Лазерные принтеры

Принтеры ударного типа — Студопедия

Лазерные принтеры. принцип работы, достоинства и недостатки — Информатика, информационные технологии

Статьи к прочтению:

Преимущества и недостатки лазерных и струйных принтеров

Похожие статьи:

промышленных непрерывных струйных принтеров/принтеров CIJ

модельный ряд

Особенности

Уборка без помощи рук [Автоматическая уборка в душе]

Самодиагностика с последующей автоматической очисткой при необходимости

Умный запуск

Снятая с производства серия

Фотоэлектрический переключатель для 3D-принтера TENLOG *2

Печать с подачей через Интернет | Ультразвуковые датчики, фотоэлектрические датчики

Системы подачи

Приложения для печатающих устройств

Системы подачи

Одноцветный автоматический УФ-принтер с фотоэлектронными датчиками —

Контроль вакуума в 3D-принтерах с датчиками давления

Датчики давления

Подходящие продукты

Подходящие продукты

FM6P201 Датчик давления

FM5P201 Датчик давления

Особенности продукта

Product Highlights

Контактный телефон

Одноцветный автоматический трафаретный УФ-принтер с фотоэлектронными датчиками — LC-SU119 — LC (Производитель в Китае)

alexxlab

Свободное время для записи фото: Фон свободное время для записи

Как описать фото: Шаблон к описанию фотографии. Задание №3

Замазать номер машины на фото онлайн: FOTOSTARS — Фоторедактор онлайн | Лучший Фотошоп

Как сделать объем фото меньше: Как уменьшить размер картинки: 10 популярных онлайн-сервисов

Убрать морщины с фото онлайн бесплатно: Ретушь фото онлайн — IMG online

Увеличить глаза на фото онлайн: Увеличить глаза фоторедактор | Приложение RetouchMe

Добавить комментарий Отменить ответ
