Японская компания Nikon является производителем оптики и устройств для обработки изображений. Была основана в 1917 году. Занималась производством оптики для флота Японии. После Второй Мировой войны переквалифицировались на производство продукции для населения. В 1946 году выпустили первый фотоаппарат Nikon. С тех пор компания стала совершенствовать свои технологии и производить новые фотоаппараты.
С 2006 года компания практически прекратила производство пленочных фотоаппаратов, и сконцентрировалась на производстве цифровых фотокамер. Кроме того Nikon производит фото-принадлежности, бинокли, сканеры и микроскопы. Под торговой маркой Nikkor выпускаются объективы для фотоаппаратов.
Компания Nikon одна из самых успешных компаний на рынке фотоаппаратуры. Их основными конкурентами являются Canon и Sony.
Модельная линейка фотоаппаратов компании Nikon довольно широка. Для любителей классики на данный момент выпускается пеленочная зеркальная усовершенствованная фотокамера F6.
Цифровые фотоаппараты делятся на три основные категории: зеркальные, серия COOLPIX и серия Nikon 1.
Зеркальные фотокамеры SLR разделяют на два вида: любительские и профессиональные. Зеркальные фотоаппараты отличаются уникальной системой позволяющей видеть предмет съемки, через объектив, используемый для выполнения снимка. Среди профессиональных очень популярна модель D700 а так же новинка D4.
Любительские зеркальные фотокамеры сейчас на гребне волны популярности. В топе продаж интернет магазинов такие модели как D7000, D3100, D5100 и конечно же D90. Любительские камеры отличаются от профессиональных тем, что они более компактные и несколько ограниченные в возможностях.
Серия COOLPIX это обычные компактные камеры с зуммированием. В свою очередь эта серия делится на три группы. Группа S (Style), отличаются компактностью, современным и красочным дизайном и невысокой стоимостью. Популярна модель S2600.
Группа L (Life) — это практичные фотокамеры с зуммированием.
В модельной линейки представлены как суперзумы так и камеры с широкоугольным объективом. В группе L популярна модель L25.
Группа P (Performance) разработана специально для тех, кто хочет многофункциональную камеру, идущую в ногу со временем по доступной цене. Это гибридные камеры внешне похожие на зеркальные фотокамеры. Одной из самых популярных моделей является P510.
Компания Nikon производит и специализированную камеру для людей ведущих активный образ жизни COOLPIX AW100. Модель водонепроницаема, морозостойка и прочна, оснащена встроенным компасом и GPS с картой мира.
Серия Nikon 1 — это компактные камеры со съемным объективом. Пока что представлены всего три модели: J1, J2, V1. Отличаются интеллектуальным выбором снимка, режимом моментальной съемки. Делает до 60 кадров в секунду.
Nikon продолжает искать новые технологии для внедрения в фотокамеры. Основные тенденции в развитии компании это усовершенствование оптики и фотоаппаратов.
Дюймовые метчики для нарезания резьбы под «фото штатив»
Приспичило мне купить метчики для нарезания дюймовой, не метрической, резьбы для применения с фото-техникой.
После некоторых поисков искомое нашлось на AliExpress за разумные деньги.
С дюймовой резьбой нам приходится сталкиваться нечасто — только при выборе водопроводных труб да сборке фото-штатива. Ещё приличное количество народу хоть раз в жизни срывали резьбу М3 на компьютерных запчастях, загнав туда по незнанию дюймовый шуруп #6-32. (Для тех товарищей, кто решил применять в десктопных компьютерах одновременно резьбу 3,0 мм и 3,51 мм, в аду приготовлен специальный котёл, где они будут вариться вместе с ребятами, которые удумали сделать штекер USB-A одной ширины с Ethernet).
Слава богу, применяют «футы-дюймы» нынче только «наши заокеанские партнёры» ©, да ещё пара прогрессивных держав:
Для фото-оборудования два самых ходовых типоразмера — это диаметр 1/4 дюйма (20 витков на дюйм, Threads per inch = TPI) и 3/8 дюйма (16 витков). За вычетом всякой экзотики они покрывают абсолютное большинство задач «фотогубителей».
Долго искал на Ali магазин, где нужное можно было купить сразу и с нормальной доставкой — без участия нежно любимого нами Cainao Mega Super Economy.
Выбор пал на добротный магазин Tecla&Chiara с хорошим выбором товаров для металлообработки. В отличие от множества магазинов, которые торгуют всем понемногу, у этих ребят на лицо специализация.
Оба метчика с доставкой обошлись в 402 рубля, или $4.52 «в пересчёте на дюймы». Через 20 дней после оплаты были у меня в руках в Москве, трек-номер вида ZF*****HK отслеживался всю дорогу:
Метчики прибыли плотно смотанными вместе, в конверте с «пупыркой», сухими — без следов масла. Твёрдость металла мне проверить нечем, но по ощущениям качество изготовления ничем не уступает другим метчикам в моей «коллекции».
Сразу же испытал оба. Мне нужно было нарезать резьбу в алюминиевой шестерне под ремень GT2 в родном отверстии 8мм (которое почти такое, как положено для засверливания под эту резьбу — 7,95 мм):
Резьбу нарезал с минимальным усилием, стружка отходила мелкой «крупой».
Поскольку резьба в алюминии имеет надёжность на уровне «так себе», сразу же загнал (и посадил на анаэробный фиксатор) стальной адаптер с резьбы 3/8» на 1/4» (также купленный на AliExpress).
Тут мне пригодился метчик 1/4 — использовал его для прочистки резьбы на адаптере, т.к. заводское качество изготовления хромало.
Результат — получил качественную резьбу для присоединения фотоаппаратов и всяких аксессуаров. Держится как влитое:
(Отвечать, зачем мне приспичило цеплять фотоаппарат к шаговому мотору NEMA пока не готов — не закончил с прототипом изделия и вообще не уверен, «полетит ли»).
P.S. Для не желающих возиться с нарезкой резьбы фотолюбителей AliExpress предлагает переходники «папа-папа» с 1/4» на метрический М5, купить которые можно здесь, например:
Какой стандартный размер резьбы для штатива камеры – DIY Video Studio
DIY Video Studio поддерживается читателями, которые используют партнерские ссылки или рекламу на этом сайте. Как партнер Amazon, я зарабатываю на соответствующих покупках. Спасибо вашей поддержке, если вы используете любую из ссылок.
К сожалению, болты одинакового диаметра не обязательно совместимы.
Если спецификация винтовой резьбы отличается, то винт может не плотно закручиваться в резьбовом отверстии. Если вы пытаетесь сделать крепление для камеры своими руками, вам нужно убедиться, что вы используете правильный тип резьбы.
Существует два размера резьбы для штатива камеры: 1/4–20 UNC и 3/8–16 UNC, что является частью унифицированного стандарта резьбы (UTS). Размер винта ¼ дюйма подходит для большинства камер и некоторых объективов, а размер винта 3/8 дюйма — для более крупных профессиональных камер. Число после размера резьбы относится к количеству витков на дюйм.
UNC означает, что это грубая резьба в унифицированном стандарте резьбы (C=грубая), который основан на британской единице измерения дюйма. Хотя симметричный профиль резьбы под углом 60° у этих винтов такой же, как и в системе с метрической резьбой, несоответствие базовых единиц и шага означает, что компоненты UNC и метрические компоненты не подходят друг к другу. Поэтому винт M6 размером почти 1/4 дюйма не будет работать с гайкой 1/4-20 UNC.
Если вы попытаетесь закрутить винт M6 в резьбовом отверстии камеры, винт сначала повернется, но затем заблокируется.
Содержание
Все ли винты для штатива одинаковые
Не все винты для штатива имеют одинаковый размер. Они могут быть либо ¼ дюйма с 20 TPI, либо 3/8 дюйма с 16 TPI. Штативы с поворотной и наклонной головкой обычно имеют винты размером ¼ дюйма. Штативы, которые представляют собой просто ножки, обычно имеют 3/8-дюймовый винт, к которому можно прикрепить головку штатива или шаровую головку.
Большие камеры, объективы, штативные головки и шаровые головки с резьбовым отверстием 3/8-16 UNC обычно поставляются с адаптером 1/4-20 UNC. Это позволяет прикреплять их к штативам с помощью монтажного винта 1/4-20 UNC или 3/8-16 UNC.
Хотя существует два стандарта резьбы для камер и штативов, остальные винты могут различаться. Например, длина болта на быстросъемной пластине штатива не фиксирована. Некоторые из них короткие, а другие могут быть довольно длинными.
Размер и форма головки винта со шлицем также могут иметь некоторые различия. Например, это может быть простая головка винта со шлицем, с накаткой по окружности или без нее, или она может включать D-образное кольцо, которое можно перевернуть и использовать для затягивания винта.
Обычно головка винта имеет диаметр около 12-14 мм и толщину около 4 мм. Если D-образное кольцо включено, общий диаметр составляет около 16 мм. Длина стержня винта может составлять 10-17 мм и более, а последние 5-6 мм — с резьбой. Различия в длине отражают различные доступные быстросъемные пластины.
В большинстве случаев винт на штативе или быстросъемной пластине изготовлен из нержавеющей стали.
Почему резьба штатива и камеры не метрическая
Унифицированный стандарт резьбы для резьбы используется в Северной Америке, в то время как в остальном мире для винтов используется метрический стандарт. Поэтому кажется странным, что резьба, используемая на штативах и камерах, является имперским стандартом.
Это кажется еще более странным, если учесть, что фокусное расстояние объектива указано в миллиметрах, а не в дюймах.
Стандарт крепления камер к штативам ушел в историю. На заре фотографии Королевское фотографическое общество предлагало стандартную резьбу для камер и штативов 1/4-20 BSW и 3/8-16 BSW. Где BSW — британский стандарт Whitworth.
Резьба BSW использовалась в фотографии до начала 1970-х годов. В 1973 году ISO (Международная организация по стандартизации) выпустила ISO 1222:1973 в качестве нового международного стандарта для соединения камер и штативов. Стандарт был обновлен в 2010 году и пересмотрен в 2020 году как ISO 1222:2010. Хотя стандарты ISO обычно являются метрическими, в случае резьбы для камер и штативов официальным международным стандартом является имперский стандарт.
Поскольку профиль резьбы BSW и UNC близок (UNC имеет профиль 60° по сравнению с 55° у BSW), винтажное фотооборудование можно прикрепить к современному оборудованию.
Источник: 1, 2
Об авторе : Тош Любек — телеведущая, сценарист и видеопродюсер, удостоенная множества наград, с 40-летним опытом профессионального вещания и использует видео и фото Canon.
Твитнуть
Электронная почта
Recent Posts
ссылка на Как использовать Zoom h5n (Pro) в качестве USB-микрофонаКак использовать Zoom h5n (Pro) в качестве USB-микрофона
Удаленное общение становится все более распространенным, особенно после пандемии COVID. В результате потребность в высококачественном звуке стала еще более важной.
Хотя ноутбуки и мобильные…
Продолжить чтение
ссылка на Как установить и отформатировать SD-карту Zoom h5n (Pro)Как установить и отформатировать SD-карту Zoom h5n (Pro)
Сегодня я покажу вам, как установить и отформатировать SD-карту в рекордере Zoom h5n или h5n Pro Handy. Во-первых, вам понадобится совместимая SD-карта, большинство карт SD или SDHC размером до 32 Гб….
Продолжить чтение
Размер резьбы камерыв сравнении с размером резьбы штатива и переделкой гаек
Возможно, вы недавно купили камеру. Это может быть любая камера типа . Вы захотите добавить в свой комплект дополнительные приспособления и аксессуары для камеры, включая штатив/монопод. Важно понимать разный размер резьбы для разных типов оборудования камеры. Это гарантирует, что вы купите камеру с соответствующим размером резьбы. В противном случае вам придется зависеть от конвертеров, чтобы соответствовать размеру.
Содержание
Стандартизован ли размер резьбы в фотографии? Да, существует стандартизация нитей, используемых в фотографии.
Он четко определен в стандарте ISO 1222:2010 стандартом ANSI . Спецификация размера резьбы соответствует стандарту UNC для крупной резьбы.
Существует два наиболее часто используемых размера резьбы для камеры и ее аксессуаров.
Согласно стандарту, в фотографии используются резьбы двух размеров.
1. 1/4-20 ООН C Размер резьбыЭто размер резьбы шириной в четверть дюйма, а размер резьбы UNC составляет 20 нитей на дюйм.
Большинство потребительских камер имеют этот размер резьбы, а монтажная пластина имеет соответствующий винт с наружной резьбой.
2. Размер резьбы 3/8-16 UNCЗдесь размер резьбы будет шириной 3/8 дюйма, и он будет иметь 16 витков на дюйм в соответствии со спецификацией размера резьбы UNC.
Большинство штативных головок имеют этот размер резьбы для установки на ножки штатива.
Вам не нужно беспокоиться, если ваша камера и штатив имеют разные размеры резьбы, которые не совпадают. Вы всегда можете инвестировать в правильный конвертер, соответствующий размеру резьбы камеры и штатива.
Здесь я поделюсь некоторыми вариантами адаптера конвертера.

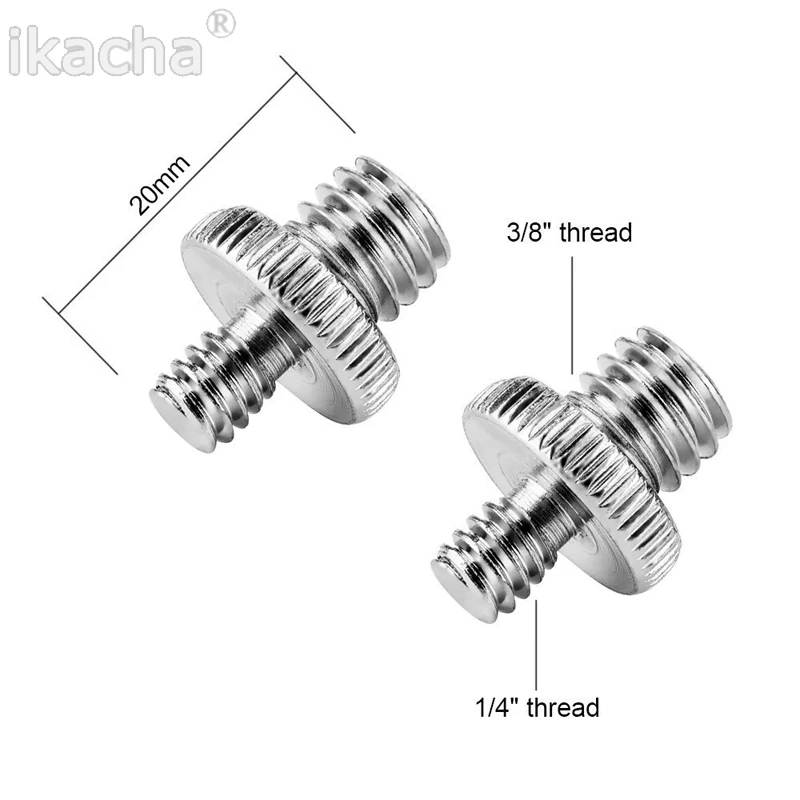

1. Переходная гайка с 1/4 дюйма на 3/8 дюйма (с наружной резьбы на наружную)Вы можете использовать переходную гайку с 1/4” на 3/8”, чтобы заменить винт с наружной резьбой 1/4” на винт с наружной резьбой 3/8”.
2. Преобразование гайки с 3/8” в 1/4” (с наружной резьбы на наружную) Преобразование гайки с 3/8” на 1/4” превращает больший винт в меньший. Когда вы используете эти гайки преобразователя, ваша камера не будет полностью совмещена со штативом. По окружности гайки преобразователя будет свободное пространство. Это потому, что использование этого ореха приведет к общему увеличению мужского ореха.
В некоторых случаях требуется заменить винт с наружной резьбой на резьбовой. Это может быть винт с наружной резьбой ¼” с внутренней резьбой 3/8” или винт с наружной резьбой 3/8” с внутренней резьбой ¼”. Используйте конвертер (показан выше), чтобы сделать преобразование. Вы можете использовать одну и ту же гайку (показана выше) для обоих преобразований.
4. Переходная гайка с внутренней резьбы на наружнуюИногда вам может понадобиться преобразовать внутреннюю резьбу ¼ дюйма в винт с наружной резьбой 3/8 дюйма или внутреннюю резьбу 3/8 дюйма в винт с наружной резьбой ¼ дюйма. Вы можете использовать эти гайки преобразователя, чтобы выполнить работу. Вы можете использовать одну и ту же гайку (показана выше) для обоих преобразований.
Итак, если вы приобрели штатив для своей камеры, а размер резьбы между ними не совпадает, вы можете подумать о покупке соответствующего преобразователя.
Вы можете легко получить эти гайки преобразователя в интернет-магазинах, таких как Amazon. Если вы заинтересованы в покупке всех вариантов, вы можете выбрать вариант комбинированного комплекта. Это будет стоить вам от 5 до 8 долларов за все орехи вместе.
Я поделюсь различными шестернями и аксессуарами для камеры, где вам нужно искать размер резьбы при покупке.
Корпус камерыВсе корпуса камер поставляются с возможностью крепления на штатив. Внизу камеры будет резьба, которая позволит присоединить камеру к штативу. Даже небольшие экшн-камеры и камеры типа «наведи и снимай» поставляются с опцией крепления на штатив. Поэтому при покупке проверяйте размер резьбы камеры.
Пример: Камера Sony A1 поставляется с резьбой ¼ дюйма внизу.
Объектив камеры Возможно, вы используете камеру со сменными объективами, например цифровую зеркальную/беззеркальную/среднеформатную камеру.
Если вы используете тяжелый телеобъектив, вы будете устанавливать объектив на штатив, а не на корпус камеры. Этот тяжелый телеобъектив поставляется со штативным воротником. Резьба для крепления штатива будет расположена в нижней части этого воротника штатива. Вам необходимо проверить размер резьбы на этом кольце, чтобы убедиться, что он совместим с размером резьбы вашего штатива.
Пример: Стативное кольцо объектива Canon EF 500mm F/4 L IS II USM имеет резьбу ¼ дюйма.
Ножки штативаНожки штатива поставляются с винтом, направленным наружу. Размер винта штатива будет либо размером ¼-20 UNC, либо размером 3/8-16 UNC в большинстве потребительских моделей. Штативы большого размера будут использовать винты с большей резьбой, а некоторые поставляются с меньшим размером резьбы вместе с переходной гайкой.
Пример: Размер винта штатива для штатива Manfrotto 190XPRO Aluminium с 3 секциями составляет 3/8 дюйма.
Место для подсоединения камеры к штативной головке находится в секции монтажной пластины для штатива. Это съемная деталь. Вы можете подключить монтажную пластину непосредственно к базе камеры. Всякий раз, когда вы хотите установить на штатив, вам нужно установить пластину поверх головки штатива.
Пример: Размер винта крепления камеры на монтажной пластине головки штатива Manfrotto 498RC2 составляет ¼ дюйма.
Штативная головкаШтативная головка имеет резьбу в нижней части. С помощью этой детали вы будете соединять голову с ножками штатива. Итак, убедитесь, что размер резьбы совпадает для обеих деталей.
Пример: Головка штатива Manfrotto 498RC2 поставляется с резьбой 3/8 дюйма внизу.
Несколько ремешков для камеры Некоторые ремешки для камер высокого класса имеют возможность присоединения непосредственно к резьбе для крепления штатива в нижней части камеры вместо обычного места для крепления, расположенного в верхней части корпуса камеры.
