Пользоваться зеркальным фотоаппаратом в наше время может даже школьник, однако, иногда даже профессиональные фотографы смутно представляют себе внутреннее устройство этого агрегата. А ведь полная осведомленность о функциях и строении техники может намного облегчить работу, улучшить качество и красоту снимков. Это особенно актуально для тех, кто только начинает свое знакомство с фотокамерой, планирует покупку или уже пробует создать свои первые снимки. Данная статья поможет вам лучше познакомиться со своим чудо-аппаратом, разобраться в его функционале и изучить “начинку”.

Содержание статьи:

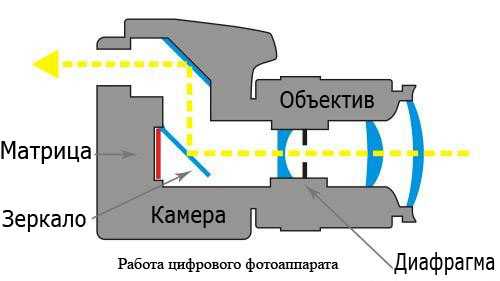

Итак, для начала давайте познакомимся с более упрощенной версией фотоаппаратов - цифровым. Он оцифровывает изображение за счет преобразования световых потоков в электричество. Все детали в данном аппарате расположены таким образом, чтобы обеспечить максимальное привлечение света от кнопки пуска до линзы объектива.

Как же происходит этот процесс в механизме цифровой фотокамеры? Дело в том, что это, казалось бы, небольшое устройство умеет преобразовывать световые лучи в заряженные электрические импульсы, которые, в свою очередь, и составляют изображение, появляющееся на экране аппарата в конечном счете. Для того, чтобы разобраться в этом процессе более детально, давайте изучим Подробное строение устройства, ведь каждый элемент в нем имеет свою, особенную функцию. В целом же, задача конструкции состоит в том, чтобы вовремя поймать световой сигнал и правильно направить его.

Фотоаппарат: «начинка» и функции

Итак, вы уже образно представляете себе принцип работы фотоаппарата. Исходя из всего, написанного ранее, мы можем сделать вывод, что главный компонент, необходимый для того, чтобы привести фотоаппарат в действие, - это свет. Фотоны, те самые необходимые частицы света, покидают свой первоначальный источник, отталкиваются от определенного объекта и, затем, направляются к камере, в которую проникают через несколько специальных линз. Затем, фотоны продвигаются к своей конечной точке, направляемые различными деталями механизма.

Диафрагма и выдержка

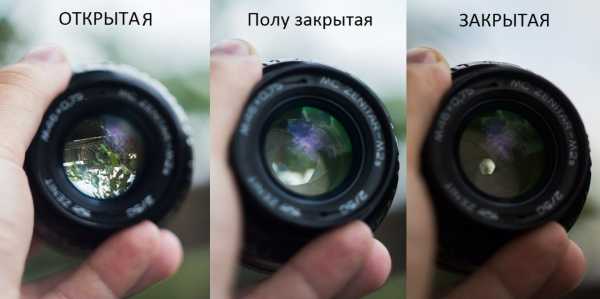

Створки этого компонента отвечают за количество света и осуществляют его контроль. Именно диафрагма “следит” за тем, чтобы внутрь механизма попадало нужное количество света. Процесс контроля потока световых частиц происходит за счет изменения размера отверстия через которое этот поток и проходит.

Выдержка же осуществляет функцию регулирования длительности воздействия световых потоков на матрицу, а то есть, определяет момент открытия затвора фотокамеры. Правильно регулируя эти показатели, вы можете добиться изменения количества световых частиц, попадающих в матрицу. В стандартных аппаратах выдержка чаще всего будет иметь измерение в секундах или долях секунды.

Эти параметры, каждый по-своему, одновременно оказывают влияние на световой поток, настраивая определенную экспозицию. Проще говоря, диафрагма и выдержка - это те два параметра, которые будут влиять на экспозицию вашего снимка. Именно они отвечают за яркость и цветовое наполнение изображения. При правильной экспозиции (верно определенных параметрах диафрагмы и выдержки) снимок будет обладать достаточно хорошей цветовой насыщенностью, на нем можно будет разглядеть различные тона, а главный объект съемки станет наиболее отчетливым.

Работа с диафрагмой
Настройки диафрагмы могут влиять на художественную составляющую составляющую снимка. Главным качеством этого параметра является регулирование глубины резкости снимаемых предметов. Резкость поможет вам сделать фокус более отчетливым, а также наилучшим образом передать пейзажи, в которых несколько предметов находятся на разном расстоянии от объектива.  Для получения качественных снимков на большом расстоянии вам потребуется увеличить глубину резкости используемого пространства, или по другому, ГРИП.

Именно параметры диафрагмы помогут вам “размыть” задний фон и сделать четкий фокус на одном или нескольких объектах.

Определение выдержки
Настройка выдержки будет необходима вам лишь при съемке объектов, находящихся в движении. Например, все вы наверняка встречали на просторах интернета снимки, где была отчетливо видна каждая капля дождя или брызги фонтана, а также кадры,на которых эти же вещи изображаются в виде сплошного потока. Давайте узнаем, из чего состоит диафрагма.

Стоит отметить, что диафрагмы, встроенные в цифровые фотоаппараты имеют несколько разновидностей. Обратите внимание на ирисовую диафрагму: маленький механизм, состоящий из нескольких звеньев, похожих на лепестки. При полном открытии данная диафрагма формирует кольцо. Если же ее звенья “распустить” не полностью, то мы получим некий многоугольник.

Видоискатель

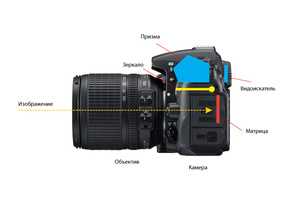

Пройдя отсеивание диафрагмой и обработку линзой, световой поток отражается от зеркала и оказывается в видоискателе. Этот элемент в устройстве фотокамеры дает нам возможность увидеть на экране изображение еще до того момента, когда будет сделан снимок. Самое полезное качество, которым обладает видоискатель, это возможность выбрать границы фото и положение объекта в нем еще до того, как фото будет сделано. Вы также легко сможете поработать над наклоном, настроить приближение, сразу добавить некоторые фильтры и много чего еще.

Обратите внимание на тот факт, что видоискатель никаким образом не сказывается на качестве фото, он лишь отображает “увиденную” устройством картинку. Этот элемент фотокамеры может быть представлен в различных вариантах:

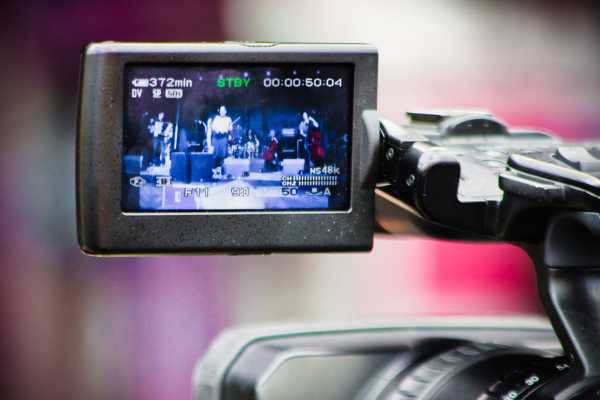

  1. жидкокристаллический экран;
  2. EVF (эл. вариант). Электронный видоискатель работает с помощью жидкокристаллического экрана. Такая панель позволит нам видеть то же самое изображение, что распознается матрицей экрана. Большинство аппаратов цифрового формата имеют жидкокристаллические экраны. Слишком слабое освещение, или,наоборот, чрезмерно высокий уровень света может причинить вам дискомфорт в процессе съемки, так как в обоих случаях вы не сможете правильно оценить цветовые особенности изображения. Некоторые современные камеры имеют встроенные настройки яркости дисплея. Однако, высокая яркость экрана приведет к быстрому расходу энергии аппарата и уже в скором времени он окажется бесполезным, если под рукой нет зарядного устройства.Поэтому, лучше изначально приобретать аппаратуру с наличием дополнительного оптического видоискателя.
  3. Зеркальный экран. Этим типом экрана наделены, как видно из названия, зеркальные фотокамеры. Он отражает изображение, находящееся на матрице, а, соответственно, мы избавляемся от такого явления, как параллакс. Экран данного типа наделен собственной оптической системой,
  4. Оптический экран. Он осуществляет свои функции с помощью нескольких линз, которые встроены в верхнюю часть фотоаппарата. Смотря в них, фотограф может определить место и увидеть объект съемки. Однако, из-за того, что оптический видоискатель установлен немного выше самой камеры, при фотографировании и на снимке могут появиться определенные погрешности. С таким экраном у вас также могут появиться проблемы с фокусировкой.

Фотокамера может содержать любой из этих вариантов. Имеются также модели устройств, в которых присутствует совмещение сразу нескольких из них.

Параметры видоискателя
Абсолютно любой видоискатель, несмотря на свою классификацию, имеет данные параметры:

  1. Зона охвата. Она показывает нам процентные показатели изображения ( какая часть картинки от общего количества памяти показана на экране). Расширение зоны охвата позволяет более явно увидеть границы изображения.
  2. Увеличение. Этот параметр имеет определение 1 в случае, когда мы смотрим на объект, не используя для этого увеличительных приспособлений. Чтобы приблизить картинку, нужно повысить определение увеличения. Это также сделает фокусировку более отчетливой.

Матрица

Еще до того, как картинка отображается в электронном видоискателе происходит процесс преломления световых лучей при помощи призмы. Именно она “переворачивает” картинку, вследствии чего мы видим изображение таким, какое оно есть в действительности, а не перевернутым. Если в данный момент картина, изображенная на экране нам нравится, то мы производим щелчоки получаем в свою коллекцию одну новую фотографию.

Перед тем, как новый снимок окажется в нашей коллекции, механизм фотоаппарата производит следующие действия: маленькое зеркальце приподнимается, что позволяет свету проникнуть за него и направиться не в видоискатель, а прямо в центр конструкции - матрицу.

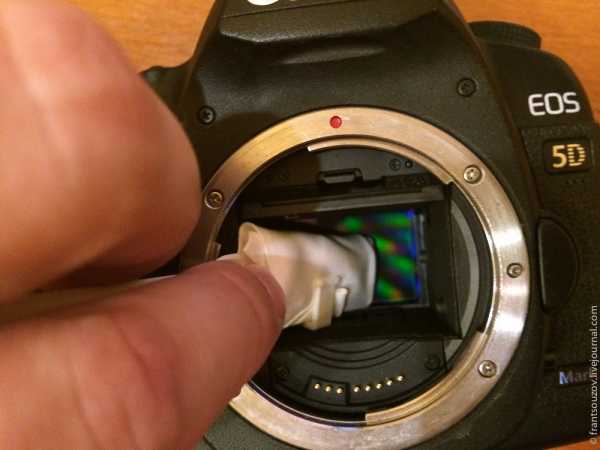

Матрица фотоаппарата выполняет роль преобразователя в конструкции всего устройства. Именно она осуществляет процесс превращения световых потоков в электрические импульсы, которые и являются главными составляющими снимка. Данное преобразование осуществляется при помощи специальных микродатчиков, которые находятся непосредственно в матрице.

Для того, чтобы лучше понять то, что именно мы сейчас обсуждаем, давайте сформулируем легкое и понятное определение термина “матрица”.

  • Матрица - это микросхема, состоящая из микроскопических фотодатчиков, которые реагируют на световые потоки.

Следует отметить, что матрица фотокамеры способна создать лишь черно-белую картинку, а для того, чтобы изображение приобрело свои настоящие цвета, фотодатчики подвергаются нанесению специальных фильтрующих напылений различных цветов. В большинстве современных форматах сохранения снимка камера самостоятельно моделирует оттенок пикселей. Однако, если вы планируете работать с форматом RAW, то стоит учесть один нюанс: пиксели в таком формате будут иметь окрас одного из 3-х цветом. Это очень удобно в случае, если вы планируете детальную коррекцию фото без потери качества изображения.

Размер матрицы
Как вы уже поняли, матрица состоит из множества элементов, а значит, количество этих самых элементов напрямую влияет на размер матрицы. Как правило, данная характеристика этой детали фотоаппарата обозначается дробью в дюймах. Опытные фотографы наверняка знают, что качество сделанного снимка напрямую зависит от размера матрицы. Чем она больше, тем меньше шумовых помех будет на фото, а значит, изображение будет иметь больше полутонов и цветов, приближенных к реальности.

Фоточувствительность
Светочувствительность любого фотоаппарата - это уровень его способности к превращению световой энергии в электрическую, а то есть, показатель количества света для получения требуемого количества энергии. Этот параметр особенно важен при фотосессии в темное время суток или в малоосвещенном помещении. Для того, чтобы настроить правильную светочувствительность вам необходимо поработать с такими параметрами, как выдержка и диафрагма. Разобравшись с ними, вы повысите светочувствительность своего устройства, что, несомненно, скажется на качестве производимых вами изображений.



Поделиться статьёй:

top100photo.ru

Устройство фотокамеры: основные элементы фотоаппарата | Фотошкола Genesis

Перед знакомством с основами фотосъемки нужно изучить устройство фотокамеры, чтобы узнать, как основные понятия фотографии реализуются на практике.

В первую очередь, в устройство фотокамеры входит корпус фотоаппарата, также именуемый «тушкой» или «боди» от английского слова “body”.

В этой части фотоаппарата находится матрица, которая регистрирует фотографии, а также элементы управления камерой, с помощью которых фотограф указывает, когда и как фотографировать. В состав корпуса также входят аккумулятор, встроенная вспышка, экспонометр, электронный дисплей для просмотра фотографий и другие элементы.

В тыльной части камеры находится видоискатель, в который фотограф видит кадр во время фотосъемки.

В основе работы некоторых видоискателей лежит зеркало, с помощью которого можно видеть сцену через объектив (такие видоискатели называются TTL). Другие видоискатели представляют собой просто отверстие в корпусе камеры (распространены в мыльницах). Благодаря TTL-видоискателю полученное изображение имеет именно те границы, которые фотограф определил при съемке, поэтому его включают в устройство фотокамеры для профессиональных фотографов и серьезных любителей, чтобы обеспечить максимальную точность передачи изображения.



Спуск затвора

Спуск затвора – это специальная кнопка, с помощью которой затвор внутри камеры поднимается, чтобы зарегистрировать кадр. Устройство фотокамеры профессиональной (зеркальной) также предполагает, что этой кнопкой также поднимается зеркало, благодаря которому фотограф видит происходящее через объектив. В большинстве таких камер спуском затвора можно также управлять дистанционно, с помощью специального кабеля или инфракрасного порта.



Затвор

Непрозрачная деталь из металла или пластика внутри камеры, которая защищает матрицу или пленку от попадания на нее света. Затвор поднимается с помощью кнопки спуска, которая также входит в устройство фотокамеры. На нее нажимает фотограф, чтобы запечатлеть кадр. Время, в течение которого затвор остается открытым, регулируется выдержкой.



Управление выдержкой

Выдержка – это элемент управления, с помощью которого фотограф указывает камере, на какое время открыть затвор. В автоматических камерах (мыльницах) выдержка настраивается через специальное меню, и ее значение отображается на дисплее. В профессиональных и полупрофессиональных камерах выдержка регулируется при помощи специального колесика на корпусе камеры. Выдержка измеряется в долях секунды, например, 1/60. На дисплей камеры обычно выводится только знаменатель, например, 60.



Управление светочувствительностью

С помощью светочувствительности фотограф настраивает камеру для работы в различных условиях освещения. Управление светочувствительностью входит в устройство фотокамеры как элемент меню. В профессиональных камерах ею можно управлять с помощью отдельной кнопки.



Управление диафрагмой

В автоматических фотоаппаратах-мыльницах диафрагма настраивается через меню. В зеркальных фотокамерах управлять этим параметром можно с помощью отдельного колесика или кнопки. Этот параметр регулирует отверстие диафрагмы, которая находится внутри объектива.



Матрица

Матрица – ключевой элемент, входящий в устройство фотокамеры. С ее помощью фотоаппарат регистрирует фотографии. Матрица – это светочувствительный материал, на который проецируется изображение. От физического размера этого элемента зависит качество фотографий. Чем больше матрица, тем лучше качество получаемых изображений.



Вспышка

Чаще всего в устройство фотокамеры также входит встроенная вспышка. В мыльницах вспышка встроена в корпус фотоаппарата. В зеркальных фотокамерах и некоторых компактах она выносится над камерой на специальном держателе.



«Горячий башмак»

Горячий башмак – обязательный элемент, который входит в устройство фотокамеры, используемой для профессиональных целей. Это металлическое крепление, в которое вставляется внешняя вспышка. Крепление называется горячим башмаком, поскольку в нем размещены электрические контакты, и вспышка заходит в них, как нога в обувь.

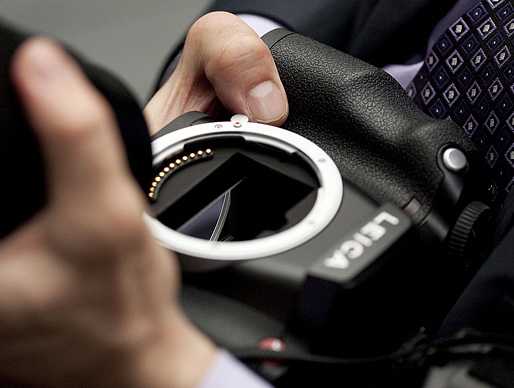

Кольцо объектива (байонет)

Кольцо объектива включено в устройство фотокамеры, которая позволяет менять объективы. Это металлическое кольцо в лицевой части камеры, на которое крепится объектив. В кольце находятся электронные контакты, посредством которых на объектив передаются параметры съемки. Сбоку от кольца находится специальная кнопка, нажав на которую, фотограф может отсоединить объектив от корпуса камеры.



Объектив

К корпусу камеры через байонет крепится объектив — элемент, с помощью которого изображение проецируется на матрицу.  В следующей статье подробно описано устройство объектива фотоаппарата.

с вашего сайта.

www.si-foto.com

Основные элементы фотоаппарата

15 Фев Основные элементы фотоаппарата

В этой статье мы подробно расскажем о всех элементах фотоаппаратов, так что берем кружку чая или кофе и усаживаемся поудобнее.
Объектив

Это несколько линз, специальным образом сгруппированных в пластиковом или металлическом корпусе. У любительских фотоаппаратов объектив встроенный, у более серьезных моделей объектив съемный. Одна из главных определяющих характеристик объектива — фокусное расстояние. Это расстояние от передней линзы до светоприемника, то есть матрицы. Величина фокусного расстояния определяет дальнобойность фотоаппарата. Таким образом, зум (zoom) — возможность приближать и удалять кадр — это ни что иное, как изменение фокусного расстояния объектива.

Важная часть объектива диафрагма — несколько пластинок, регулирующих диаметр отверстия, в которое проникает свет. Чем шире это отверстие, тем больше поток света. Поэтому при съемке в недостаточном освещении выбирают значение диафрагмы, при котором она максимально раскрыта. Это значение называется светосилой. Чем больше ее значение, тем лучше фотоаппарат. Обычно светосила указывается на объективе в виде группы чисел. Например: 17-85 mm 1: 4-5.6. Первая пара чисел — это минимальное и максимальное фокусные расстояния, вторая — соответствующие им значения светосилы. То есть, при фокусном расстоянии 85 светосила будет равна 5.6.

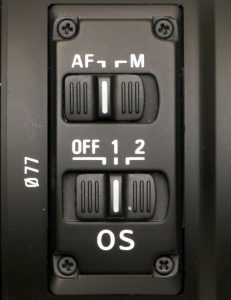

Для компенсирования естественного дрожания камеры в руках используется система стабилизации. Так что при темном объективе очень желательна система стабилизации. Она может быть цифровой или механической (оптической).

Количество света зависит от просветления. Пленки, нанесенной на поверхности линз объектива. Если линзы красиво переливаются различными оттенками голубовато-фиолетовых или других цветов, то такое просветление есть, что обычно и указывается в описании. Сегодня просветление есть практически у всех моделей.

На качество результирующей картинки влияет количество и форма линз в объективе. Большое количество указывает на попытку коррекции возможных дефектов. В хорошем объективе должны быть асферические линзы, уменьшающие искажения, и линзы с низкой дисперсией, уменьшающие рассеивание. Можно просто ориентироваться на общее количество линз в объективе. Хотя это уменьшает количество света и требует хорошего просветления, что значительно увеличивает цену.

На качество картинки влияет и диаметр объектива. Чем он больше, тем меньше искажений по краям. Эта величина связана напрямую с матрицей, которую рассмотрим дальше. Чем объектив больше, тем он дороже. Цена хорошего объектива может перекрывать стоимость самой камеры.

Оптика, ZOOM

Серьезный подход должен быть к выбору оптики. В первую очередь обратите внимание на такой параметр, как увеличение («zoom» — это увеличение находящегося в поле съемки предмета средствами объектива): он может быть цифровым или оптическим. Хорошие фотоаппараты обладают и тем, и другим, а дешевые наделяются только цифровым увеличением (digitalzoom). Цифровой зум выполняется за счет увеличения кадра уже после съемки и обрезания его до необходимого размера, тем самым, теряя в качестве. Оптическое увеличение (opticalzoom) реализуется с помощью изменения фокусного расстояния объектива. На практике им, в основном, пользуются для увеличения изображения, когда физически невозможно приблизиться к предмету. У камер среднего класса оптическое увеличение должно быть не менее 3-х кратного, а лучше 5-ти. Иногда производители указывают значение зума, умножая оптический на цифровой, об этом тоже стоит помнить и уточнять.

Если Вас интересуют камеры с оптическим зумом, то важное значение будут иметь фокусные расстояния объективов, а также возможность установки сменной оптики. Разнообразие объективов позволяет делать от узко форматной («портретной») съемки до широкоформатной («пейзажной»). Если же вы любите фотографировать пчёлок и тому подобное, то смотрите, чтобы у аппарата была в наличии функция «макросъёмка».

Матрица

Матрица это аналог кадра пленки, прячущегося прямо за объективом. Он формирует цифровую картинку на основе проекции из нашего глаза-объектива. Матрица это основа качества результирующей картинки. Она отвечает за цветопередачу, шумы, передачу мелких деталей, глубину резкости.

Также матрица цифрового фотоаппарата характеризуется чувствительностью к свету. Чтобы получить качественные фото, на камере должна быть возможность ручной настройки чувствительности, потому как в автоматическом режиме электроника слишком завысить этот параметр. Наилучшие снимки получаются при чувствительности ниже 100 ISO, но иногда возникает необходимость съемок с высоким значением этого параметра, например, в темное время суток. Поэтому будет лучше, если границы ручной установки чувствительности в цифровом фотоаппарате будут как можно шире.

Чем матрица больше по размеру (не по количеству пикселей), тем ниже шум и искажения. И выше цена.

Большие матрицы ставятся в профессиональные и полупрофессиональные камеры. Большие матрицы требуют больших объективов. И сам аппарат начинает приближаться к килограмму веса. Так что всегда надо искать компромисс между весом, качеством и ценой. Если нет необходимости печатать плакаты, то вполне подойдет компактная камера.

Количество пикселей это главное достоинство камер, которое часто красуется на боках крупным шрифтом. Но гнаться за ним не надо. Сегодня все камеры, даже самые дешевые, имеют количество, достаточное для обычного потребления. А если у вас нет больших дисков, то вообще лучше ограничить размер кадра в настройках.

Электроника

От того, насколько хорошо будет обрабатывать электроника информацию с матрицы, будет зависеть качество изображения. Производители указывают лишь форматы файлов, в которых сохраняются снимки с фотоаппарата. Большинство камер записывают данные в только формате JPEG, который занимает места намного меньше, чем профессиональные форматы, но визуально мало от них отличается. Поддержка профессиональных форматов (TIFF, RAW) говорит о более высоком уровне оснащения программным обеспечением и хорошем качестве электроники.

Процессор и память

Вот то сердце (или, если угодно, мозг), которое делает картинку доступной нашему глазу. На эту маленькую деталь практически никогда не обращают внимания при выборе аппарата. А зря. Медленный процессор (как и карта памяти) может заставить пожалеть о покупке дорогущего аппарата.

Фото-процессор, как и компьютерный, имеет скорость обработки информации. Она редко указывается производителем. По простой причине она крайне низка. Мало кто из производителей может гордиться наличием такого показателя в описании своего аппарата. Чаще всего указывается скорость съемки в серии. Например, 2.8 кадр/сек. Это косвенно говорит о скорости съемки одного кадра. Показатель скорости очень важен при съемке динамичных объектов, например, домашних питомцев. А что говорить об объектах живой природы или спорта?

На скорость съемки влияет не только скорость самого процессора, но и весь комплекс подготовки: фокусировка, измерение экспозиции, автоматический выбор режима съемки, баланса белого. При наличии удобных ручных режимов скорость съемки может быть повышена весьма значительно. Это скорее зеркальные камеры.

Также на работу влияет время подготовки аппарата к работе после включения. Это время тоже мало кто указывает, так как оно достаточно велико. Но при репортажной съемке или съемке дикой природы и спорта это немаловажный фактор.

Некоторые цифровые фотоаппараты снабжены встроенной памятью, но обычно не больше 20 Мбайт и если делать снимки с максимальным качеством, она может вместить 10-20 фотографий.

Поэтому чаще всего цифровое изображение сохраняется на внешнюю карту памяти. Кстати, оценить «снимкоемкость» флэш-карты по ее объему легко: если принять ориентировочный объем одного качественного снимка в формате JPEG за 1 Мбайт. По скорости работы должна устроить любая из существующих карт, т.к. скорость работы процессора камеры вполне соотносима. Разница будет лишь в цене на карту памяти необходимого объема. Самый дорогими на сегодня являются MemoryStick и ХD-Card, а наиболее распространены компактные и надежные SecureDigital.

Дисплей

Преимуществом цифровых фотоаппаратов стали ЖК-дисплеи. Во-первых, они позволяют сразу же просмотреть отснятый кадр и сразу же снять его заново, во-вторых, дают возможность снимать из неудобных положений, выполняя функцию видоискателя, в-третьих, отображает все настройки камеры. К несомненным минусам стоит отнести дополнительный расход заряда батареи, с этой точки зрения лучше зеркальный фотоаппарат. Для большего удобства важно, чтобы ЖК-дисплей был оснащен поворотным механизмом и обладал как можно большим разрешением, чтобы картинка была четче. В принципе, чем больше размер дисплея, тем лучше, но вполне можно ограничиться диагональю 1,8 дюйма.

Вспышка

Цифровые фотоаппараты без вспышки не пригодны для работы в условиях слабой освещенности. Дешевые модели оборудуются встроенной вспышкой, которая в какой-то мере помогает, но иногда может, наоборот, дать излишнюю освещенность, красные глаза, неестественные тени на лице. Альтернатива умная вспышка, автоматически меняющая угол освещения и синхронизирующая свою работу с затвором. Также целесообразно использование цифровых фотоаппаратов с подключаемыми внешними вспышками. Наряду с синхронизацией импульса происходит обмен информацией между вспышкой и камерой о необходимой энергии для импульса. Тип подключения вспышки, к сожалению, у каждого производителя отличается разъемами, и общего стандарта в этом направлении пока нет.

Источник питания

Зачастую на источник питания цифрового фотоаппарата внимание обращается в последнюю очередь. И правда, ведь на качество снимков он никак не повлияет (зато повлияет на цену и удобство пользования), но менее важен, особенно при частом использовании. Некоторые камеры питаются от обычных пальчиковых батареек, которых хватает не более, чем на 30 снимков. Есть фотоаппараты, питающиеся от литиевых аккумуляторов. Иногда они встроены в камеру, что, во-первых, неудобно при отсутствии рядом розетки, а во-вторых, срок их службы ограничен. Ещё один вариант это съемные заряжаемые щелочные и металлогидридные аккумуляторы такие, как никель-металлогидридные аккумуляторы (NiMH, Nickel-MetalHydride) и литий-ионные аккумуляторы (Li-Ion, LithiumIon) — имеющие большую емкость, меньший вес, но большую цену. В любом случае запасной источник питания не будет лишним.

Прочие моменты

Таких моментов может быть большое количество. Кому-то важно иметь хорошие ручные настройки. Особенно это касается экспозиции и фокусировки. В компактных камерах это практикуется не всегда. А имеющаяся ручная фокусировка обычно выполняется программными средствами (а не кручением кольца) и очень неудобна. Очень важно для качественной съемки наличие оптического видоискателя. Связано это в основном с психологией фотографа. При построении общей композиции кадра по ЖК-экрану в мозг попадает много лишней информации: друзья, строящие рожицы, солнце, красивые девушки. При работе с оптическим видоискателем (он должен отражать большую часть кадра, указывается обычно в процентах) можно легко сконцентрироваться на кадрировании. К тому же при ярком солнце не каждый дисплей хорошо виден. Можно обратить внимание на дополнительные функции фотоаппарата — устранение эффекта красных глаз и автоматическая стабилизация изображения.

Заключение

Понимая в целом, какие параметры формируют картинку, можно достаточно легко выбрать компромиссный вариант фотоаппарата. Главное не забыть посмотреть структуру объектива, учтя светосилу и количество линз, и при необходимости поискать указания на скорость съемки.

Помните, запечатленные моменты вашей жизни бесценны!

Что такое пиксель, мегапиксель и сколько их нужно для хорошего фото?

Термин пиксель образован как сокращение слов pictureelement элемент изображения. Речь идет о точках, что образуют картинку, которую мы видим на компьютерном дисплее или экране телевизора. Один кадр, сделанный цифрой, может состоять из нескольких миллионов таких точек.

Любой пиксель состоит из пяти элементов информации. Два отвечают за его координаты: положение по вертикали и положение по горизонтали. А еще три определяют цвет: яркость красного, яркость синего и яркость зеленого цвета. Совместно все эти элементы информации позволяют считывающему устройству определить правильный цвет точки и поместить ее в правильном месте на экране. Все пиксели заполняющие экран, вместе образуют один кадр.

Но еще чаще употребляется термин мегапиксель. Это величина в один миллион пикселей, из которых создается изображение. Обычно в мегапикселях измеряют размер фотографии или отсканированного снимка. Но при выборе фотоаппарата в мегапикселях отображается одна из его существенных характеристик разрешение матрицы.

Количество мегапикселейне самый главный показатель качества аппарата.

Важное значение имеет физический размер матрицы, чем она больше, тем качественнее получится снимок. Даже при одинаковом количестве пикселей качество фотографий с разных фотокамер может оказаться разным. Размер пиксельных ячеек приобретает первостепенное значение по сравнению с их количеством. Чем меньше размер пикселя, тем выше уровень шума изображения.

Если на матрице с диагональю 1/2,5 дюйма реализовать 8 и больше мегапикселей, это обернется постоянным присутствием шума даже при низких значениях светочувствительности. В компактных камерах и большинстве зеркалок нежелательные эффекты сглаживает встроенная программа шумоподавления, но ее вмешательство приводит к замыленности снимка.

Конечно, от количества мегапикселей зависит размер и качество изображения. Но задумывались ли вы о том, почему большинство фотобанков устанавливает минимальную границу по этому параметру в районе от одного до четырех мегапикселей? Дело в том, что даже двух мегапикселей вполне достаточно, чтобы напечатать хороший снимок формата 10х15, а 4-х мегапикселей хватит, чтобы создать качественное фото 20х30.

Кроме того, размер пиксельных ячеек совместно с качеством фотодиодов влияют на такой показатель как динамический диапазон это способность светочувствительных ячеек матрицы воспроизводить детали объекта в определенном диапазоне ступеней экспозиции. Проще говоря, от этой характеристики зависит, насколько точно может камера передавать оттенки.

Но даже если в фотоаппарате установлена матрица с высоким разрешением, испортить картину в прямом смысле этого слова может дешевая оптика. Свойства объектива зачастую не соответствуют возможностям начинки, поэтому компактные цифровики не подходят для серьезной съемки. Почти 90 процентов любительских цифровиков имеют матрицы, на которых расположены от 5 до 12 млн. пикселей. У зеркалок разрешение от 8 до 21 млн. пикселей, зато размеры сенсоров куда больше.

Значения интенсивности пикселя различаются по геометрической и цветовой точности, динамическому диапазону, наличию шумов. На эти характеристики влияет число фотодетекторов, использованных для его определения, качество линзы, комбинации сенсоров, размеры фотодиодов, предустановленные программы обработки изображений, формат, в котором сохраняется изображение и т.д.

Впрочем, если вы не собираетесь устраивать фотовыставку и заниматься фото художеством вплотную, вполне можно найти адекватную модель для конкретных задач. А для оперативной съемки, размещения фото и отправки через интернет вполне можно выбрать оптимальный вариант компактный цифровик среднего уровня.

Но, когда идет профессиональный рост, то и технику уже хочется получше! Решать Вам!

fotoirk.ru

Как устроен цифровой зеркальный фотоаппарат

В этом уроке мы постараемся доступно рассказать о том, как устроен фотоаппарат и какие типы фотоаппаратов сегодня существуют. Попробуем подойти к этому вопросу с практической точки зрения, объяснив самые важные для фотографов вопросы простым языком. Эта статья поможет вам выбрать фотоаппарат под ваши задачи, а в дальнейшем получать удовольствие от съемки.

Как работает фотоаппарат?

Все знают, для чего нужен фотоаппарат. Но как он работает? Знание принципов работы фотокамеры поможет всегда получать качественные снимки. Тут то же самое, что с автомобилем: чтобы хорошо водить машину, нужно хоть немного представлять, как она устроена.

Разобраться с процессом фотосъемки поможет простая схема.

  • Свет — самое главное в фотографии. Всё начинается с него. Само слово “фотография” можно перевести как “рисование светом”, “светопись”. Свет начинает свое путешествие от источника, например, от солнца.
  • Свет падает на все окружающие нас предметы. Это очень важно запомнить: фотоаппарат снимает не сами предметы, а свет, отраженный от них. Именно свет и умение с ним работать — ключ к хорошим кадрам.
  • Отраженный от предмета свет проходит через объектив фотоаппарата.
  • Он проецируется на светочувствительный сенсор — матрицу. Раньше, когда не было цифровых фотокамер, вместо матрицы использовалась фотопленка.

Матрица фотоаппарата

  • Матрица состоит из миллионов светочувствительных элементов. Они улавливают свет и передают информацию о нем уже в электронном виде в процессор фотокамеры. Процессор обрабатывает полученные данные и сохраняет их в виде файла.

Процессор Nikon Expeed 3

  • Файл записывается на карте памяти.

Все современные цифровые фотокамеры работают по такому принципу, отличаясь лишь в некоторых деталях.

Матрица фотокамеры

Матрица — это сердце современного фотоаппарата. Именно от ее качества будет во многом зависеть качество фотографий. Матрица имеет две основные характеристики, информация о которых доступна потребителю: это разрешение и физический размер.

Сначала давайте разберемся с разрешением. Разрешение матрицы — это число ее светочувствительных элементов, пикселей. Чем их больше, тем больше точек будут составлять итоговое фото. Сегодня среднее разрешение матриц от 16 до 36 миллионов пикселей.

Однако, может быть так, что мегапикселей на матрице много, а качество снимка всё равно невысоко: он не резок, не контрастен, утопает в цифровом шуме — помехах. Качество изображения зависит не только от разрешения в мегапикселях, но и от физического размера самой матрицы.

Фрагмент снимка, сделанного на смартфон с камерой в 8 мегапикселей

Фрагмент кадра с разрешением в 8 мегапикселей, сделанный на зеркальную фотокамеру.

Оба снимка сделаны в одном разрешении. Как видно, кадр, снятый на мобильный телефон, сильно проигрывает в качестве: он не так контрастен, на снимке не сохранились мелкие детали, например, прожилки на листочке. А ведь именно за мелкие детали должно отвечать высокое разрешение матрицы.

В различные типы камер устанавливаются матрицы различного размера. Самая большая на этой схеме — полнокадровая матрица. Ее размер соответствует кадру со знакомой всем фотопленки формата “135” или просто “35 мм” — 36х24 мм. Матрицы такого размера позволяют получать изображения очень высокого качества. Но чем больше физический размер матрицы, тем она дороже. Поэтому большие матрицы встречаются лишь в достаточно дорогих устройствах. Для любительских зеркалок характерен формат APS-C. Чем дешевле устройство, тем меньше в нем установлена матрица.

Большие матрицы дают выигрыш не только в детализации, но и в качестве изображения при съемке на высоких значениях чувствительности, при плохом освещении. Дело в том, что на сенсоре большой площади можно реализовать больший размер самих светочувствительных элементов — пикселей. Для сравнения: один светочувствительный элемент матрицы современного полнокадрового аппарата имеет в среднем размер в 4,9-8,3 микрон. Размер одного пикселя компактного фотоаппарата или смартфона около 1-3 микрон.

Особенности больших и маленьких матриц

Плюсы больших матриц — полнокадровых и APS-C — очевидны: они дают лучшее качество изображения. При этом работа с ними имеет несколько нюансов. Законы оптики таковы, что при работе с большой матрицей мы получаем малую глубину резкости на фото. С одной стороны, мы можем красиво размывать фон на своих снимках. Но в то же время возникнут сложности, если мы захотим сделать на снимке резким всё — и передний план, и фон. При съемке на зеркальную камеру, добиться большой глубины резкости получится не всегда.

В то же время, маленькие матрицы позволяют снимать с практически бесконечной глубиной резкости. Чем меньше матрица, тем проще получить кадр с большой глубиной резкости. Именно поэтому, снимая на смартфон или компактный аппарат, сложно размыть фон на снимке: получается слишком большая глубина резкости, всё на снимке становится четким. Сравним два кадра, сделанных при одинаковых параметрах съемки, но на фотоаппараты с матрицами разных размеров.

Кадр, сделанный компактным аппаратом с небольшой матрицей размером 2/3". В глубину резкости попали почти все фигурки.

Кадр, сделанный зеркальной камерой с матрицей APS-C. Глубина резкости оказалась меньше. В нее попала только передняя фигурка.

Если вам нравится размытый фон на фотографиях, если вы занимаетесь портретной съемкой, то скорее всего вам понадобится камера с большой матрицей — формата APS-C или даже 24х36 мм.

При использовании фотоаппарата с большой матрицей фон на снимке размыть будет проще.

Помимо этого, от размера матрицы напрямую зависит размер самого фотоаппарата и объективов к нему. Причем если размер корпуса аппарата еще можно сделать более-менее компактным даже при использовании полнокадровой матрицы, то уменьшить в размерах объектив не получится: законы оптики не позволят. Поэтому, покупая полнокадровый аппарат со сменной оптикой, будьте готовы к тому, что хороший объектив будет иметь солидные размеры и вес. Если же хочется использовать полнокадровую камеру и при этом иметь компактный объектив, придется довольствоваться не самыми универсальными и не самыми светосильными объективами. А вот в камерах, использующих матрицы меньшего размера, вполне получается использовать объективы более легкие, более компактные. Сравните сами.

Полнокадровая камера Nikon D750 с универсальным объективом в руках фотографа.

Фотокамера семейства Nikon 1 имеет матрицу с диагональю в 1”. Это позволило сделать ее очень компактной.

При этом она оснащается такими же компактными сменными объективами.

Типы фотокамер. Их плюсы и минусы.

С сердцем цифрового фотоаппарата, матрицей, мы разобрались. Теперь разберемся, на какие типы делятся современные фотоаппараты.

Мобильная камера. Камера в телефоне

Сегодня встроенную фотокамеру можно встретить во многих устройствах. В смартфонах фотокамера (и иногда даже не одна, а две — основная и фронтальная ) стали обязательным элементом. Наверное, у каждого читателя есть опыт фотосъемки на телефон. В погоне за компактностью, такие камеры оснащаются крохотными матрицами и простыми объективами. Все мы знаем, что снимки с телефона не претендуют на высокое качество, зато такая съемка не требует специальных навыков, а телефон всегда находится под рукой. Впрочем, если вы планируете более-менее серьезно заниматься фотографией, стоит задуматься о более продвинутом творческом инструменте, обеспечивающем более высокое качество снимков и ручную установку параметров съемки.

Компактные фотокамеры

Пожалуй, этот тип камер тоже знаком всем. Компактная камера есть почти в каждом доме. Основное достоинство их достоинство — это малый размер, низкая цена, простота в использовании и иногда большой зум.

В камеры этого типа обычно ставятся маленькие и средние матрицы с диагональю 1/2,3”,1/1,7”, 1”. Это обеспечивает данным аппаратам компактность и очень доступную цену. Конечно, бывают редкие модели компактов с крупными матрицами, даже с полнокадровыми. Но это довольно специфические и дорогостоящие аппараты.

Компактные камеры имеют несменный объектив. Как правило, такие фотоаппараты комплектуются универсальным объективом, позволяющим снимать как с широким углом обзора, так и фотографировать крупным планом удаленные от нас предметы. Опять таки, благодаря использованию небольших по размеру матриц, получается сделать объектив небольшим по размеру.

Nikon Coolpix S30 - компактная камера

Большинство компактных камер ориентированы на съемку в автоматических режимах, чтобы фотографирование ими было максимально простым. По-английски они так и называются — “Point-and-shoot”, что на русский язык можно перевести как “навёл-снял”. Действительно, для съемки на такой аппарат достаточно нажать только одну кнопку, остальное сделает автоматика. А вот на съемку с ручными настройками данные аппараты рассчитаны не всегда. Порой не все настройки можно настроить вручную, а если и можно, то их приходится искать где-то в меню аппарата, что замедляет процесс.

Особняком в классе компактов стоят так называемые “гиперзумы” (“суперзумы”, “ультразумы”). Гиперзум — это компактная камера, оснащенная объективом с очень большой кратностью зума. Он может снимать как с широким углом обзора, так и брать крупным планом очень далекие объекты. Объективы с таким большим зумом имеют относительно крупный размер, из-за чего камера теряет свою компактность и сопоставима по габаритам, а часто и по цене, с более продвинутыми классами камер.

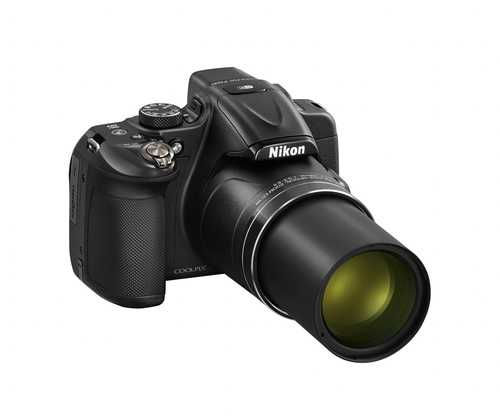

Nikon Coolpix P600 — гиперзум. Его объектив имеет 60-кратный оптический зум: это фантастическая цифра для любого другого класса камер. Фокусное расстояние объектива в 35-мм эквиваленте составляет 24-1440мм.

Кому подойдут компактные камеры и гиперзумы?

Прежде всего тем, для кого фотография — не хобби и не профессия. Для тех, кто просто снимает на память и не хочет загружать себе голову какими-то сложными настройками. Такие камеры идеальны для путешествий налегке. В них всегда есть автоматические режимы, что позволит справиться с ними даже новичку. Профессиональные фотографы иногда выбирают компакт в качестве второй, вспомогательной фотокамеры.

Зеркальные фотокамеры

Следующий тип камер — зеркальные фотокамеры или зеркалки. Как класс оборудования они имеют богатую историю. Первые зеркалки появились еще в первой половине прошлого века. Тогда в них использовалась пленка. За более чем полвека их конструкция была доведена практически до совершенства, и лишь в XXI веке на смену пленке пришла цифровая матрица.

Зеркальные аппараты названы так потому, что в их конструкции есть система из зеркала и специальной отражающей призмы (пентапризмы), позволяющая видеть именно ту картинку, которую “видит” объектив. Причем, без всякой электроники.

Зеркало имеет подвижную конструкцию: когда оно опущено, свет попадает в видоискатель. Когда производится съемка, зеркало поднимается, и свет попадает на матрицу. С зеркальными камерами применяются сменные объективы. Вы можете выбрать для своего аппарата любой объектив из широкого модельного ряда, ориентируясь на тот вид съемок, которым хотите заниматься. Таким образом в любой ситуации можно получить идеальный инструмент для идеального качества снимков.

Зеркальные камеры не зря называют системными. Выбирая зеркалку того или иного производителя, мы выбираем систему из фотоаппарата, объективов и аксессуаров (например, вспышек). Этим активно пользуются все профессиональные фотографы и продвинутые любители.

В зеркальных камерах всегда используются матрицы большого размера. Формата APS-C или даже полнокадровые. А как говорилось выше, большая матрица — одно из слагаемых качественного снимка.

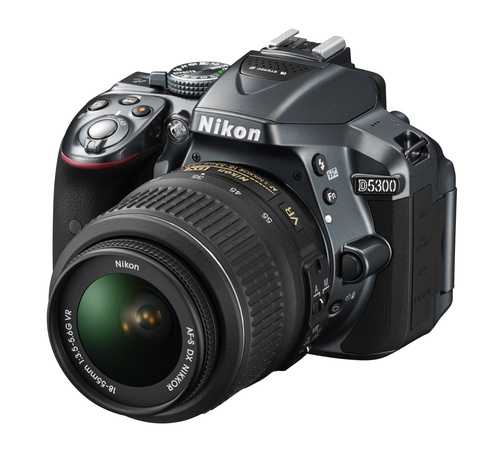

Nikon D5300 - типичная зеркальная камера.

Скорость работы — следующее достоинство зеркальных камер. Фотограф, который перешел с компакта на зеркалку, может быть просто шокирован скоростью ее работы. Быстрый автофокус и мгновенная реакция на все манипуляции фотографа — свойство любой зеркалки.

Зеркальная камера очень оперативна в управлении. Производители уделяют большое внимание их проектированию, ведь это - профессиональный инструмент. Аппарат удобно держать в руках, а практически любую настройку можно отрегулировать одной-двумя кнопками, не залезая в меню.

Еще одно достоинство, которое стоит отметить — это долгая работа от аккумулятора. Заряжать аккумулятор такой камеры приходится относительно редко. Поскольку в зеркалке матрица (вместе с дисплеем аппарата — основной потребитель энергии) находится под нагрузкой не всегда, а только непосредственно во время съемки кадра, аккумулятор позволяет сделать на одном заряде около 500-1000 снимков в зависимости от модели камеры. Это почти недостижимая цифра для остальных типов камер. Продолжительная автономная работа фотоаппарата — очень важная вещь в путешествиях, поездках, длительных прогулках.

Из минусов зеркальных камер, пожалуй, стоит отметить их большой вес и размер. Впрочем, многим фотографам наоборот нравится ходить с большим фотоаппаратом и выглядеть как профессионал. Современные зеркалки бывают как весьма дорогими, рассчитанными на профессиональное использование, так и очень доступными. Сегодня зеркальную камеру может позволить себе практически каждый.

Кому подойдет зеркальная камера?

Всем, кто более-менее серьезно занимается фотографией и не боится относительно крупных размеров фотоаппарата. Для тех, кто хочет научиться профессионально фотографировать, сделать фотографию своей профессией, зеркальная камера — оптимальный выбор.

Компактные камеры со сменной оптикой или беззеркальные камеры

Это относительно недавно появившийся вид фотоаппаратов и самый активно развивающийся. Производители резонно решили, что если оснастить обычную компактную камеру сменными объективами и качественной матрицей, получится очень интересная вещь. Беззеркальные камеры сочетают в себе большинство плюсов зеркалок и компактов. Как уже сказано, “беззеркалки” имеют сменные объективы и компактные размеры. При этом позволяют делать кадры очень высокого качества. Ведь они оснащаются матрицами сравнительно крупных размеров.

Беззеркалки в целом довольно быстры в работе. Однако из-за миниатюрных размеров немного пострадала их эргономика. Камера уже не лежит в руке столь удобно и основательно, как зеркалка. Да и отсутствие оптического видоискателя многим фотографам не нравится. Из прочих минусов беззеркальных камер стоит отметить довольно непродолжительное время работы от батареи.

Производители в данном классе камер обращают особое внимание на стиль. В противовес строгим черным зеркалкам, ориентированным на продвинутых фотографов, среди беззеркалок очень много красивых, стильных, “имиджевых” моделей.

Беззеркальная фотокамера Nikon 1 V3

Кому подойдет беззеркальная камера?

Тем, кто хочет получать качественные фотографии, но при этом не хочет таскать за собой громоздкую зеркальную камеру. Такую камеру удобно брать в путешествия. Однако, если планируется путешествие без возможности зарядить камеру, лучше взять с собой набор запасных аккумуляторов.

Среднеформатные фотокамеры и цифровые задники

Бывают камеры, у которых матрица по размеру еще больше, чем у полнокадровых зеркалок. Например, ее размер может быть 44 x 33 мм, 53,9 х 40,4. Разрешение у таких больших матриц тоже немаленькое: несколько десятков мегапикселей.

Камеры данного типа называются “среднеформатными”. Это название осталось со времен пленочной фототехники. В пленочную эпоху в подобных камерах использовалась широкая пленка, значительно шире обычной. Такие камеры и тогда, и сейчас используются некоторыми профессиональными фотографами для получения фотографий очень высокого качества. Отпечатки с диагональю около одного метра — не предел для этих фотоаппаратов. Некоторые такие камеры оборудованы сменными модулями, в которых установлена непосредственно матрица и электронная начинка Такие модули называются цифровыми задниками. Среднеформатные камеры применяются в основном при съемке в условиях фотостудии из-за большого размера и не слишком высокой оперативности в работе. Еще один минус среднеформатных камер — цена, сопоставимая с ценой новой иномарки.

Кому подойдет среднеформатная фотокамера?

Прежде всего профессиональным фотографам, которым необходимо печатать изображения очень большими форматами. Для любительской, репортажной и любой выездной фотосъемки такие камеры не совсем подходят. Впрочем, тут стоит сказать, что некоторые современные полнокадровые зеркальные камеры уже “наступают на пятки” среднеформатным: например Nikon D800, Nikon D800E, Nikon D810 вполне сопоставимы со среднеформатными фотоаппаратами по качеству снимков. А цена их гораздо ниже.

prophotos.ru

Как устроен объектив фотоаппарата

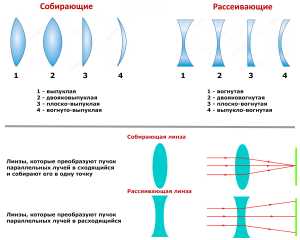

Оптическая система из нескольких линз или объектив, является самой важной частью фотоаппарата. Без матрицы и процессора можно обойтись, поскольку в старых фотоаппаратах применялись плёнка или фотопластинки. Вместо затвора, у старых павильонных моделей, использовалась съёмная крышечка на переднюю фотолинзу. А вот без объектива ни один оптический прибор работать не сможет. Так давай те же разберемся что такое объектив фотоаппарата, каково его устройство и основные характеристики.

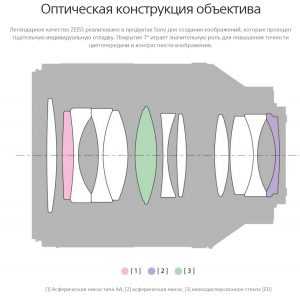

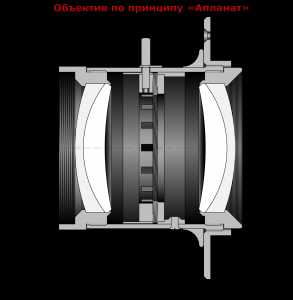

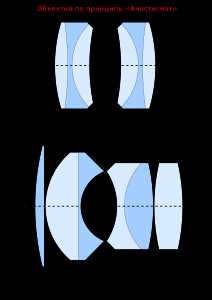

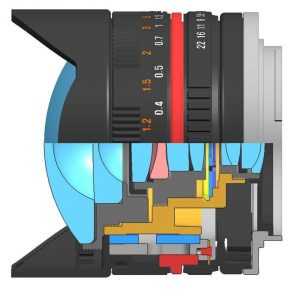

Конструкция фотообъектива

В какой-то степени устройство объектива фотоаппарата копирует человеческий глаз. Основная задача оптики – это фокусирование светового потока, идущего от различных объектов и формирование точки фокуса на светочувствительном материале. В устройстве оптики главную роль играют линзы. Это стеклянные пластины круглой формы, которым полировкой и шлифовкой придаётся определённая кривизна. Все фотолинзы делятся на следующие группы:

  • Выпуклые;
  • Двояковыпуклые;
  • Вогнутые;
  • Двояковогнутые.

В зависимости от направления кривизны, линзы могут быть собирающими и рассеивающими. Первые две группы являются собирающими. Они фокусируют световой поток в одну точку. Таким образом, роль оптики фотоаппарата может выполнять одна выпуклая фотолинза. Фотобъектив, имеющий устройство, состоящее из одной линзы, называется мениск. Такая простейшая оптическая система позволяет получить изображение предмета на светочувствительном материале, но оно будет невысокого качества. Дело в том, что кривизна оптического стекла меняется от периферии к центру, поэтому изображение объекта будет сильно искажено по краям кадра. Искажения картинки называются аберрации и могут быть хроматическими (цветовыми) и геометрическими.

В первом случае вокруг предметов возникает цветная окантовка, нарушающая нормальное восприятие фотографии.

Геометрические искажения связаны с тем, что лучи, проходящие через центральную и периферическую часть фотолинзы, преломляются под разными углами. Это влечёт за собой искривление прямых линий или дисторсию, которая бывает в форме бочки или подушки. Для того чтобы избавиться от всех видов аберраций, в оптический набор фотоаппарата устанавливают дополнительные линзы.

Виды оптических систем

В процессе развития практической оптики менялась оптическая схема объективов, и их устройство становилось всё более сложным. После мениска, состоящего из одной фотолинзы, были разработаны следующие вариации:

  • Ахромат;
  • Апланат;
  • Анастигмат.

“Ахромат” представляет собой склеенную пару из двух фотолинз. Одна из них выпуклая, другая вогнутая. В фотообъективе такого устройства отсутствуют хроматические искажения и частично исправлены геометрические. Применяются на мобильных телефонах и смартфонах.

Более сложный вариант – “апланат”, состоит из двух ахроматов. В нём решено большинство проблем, связанных с хроматическими искажениями, дисторсией и частично исправлен астигматизм.

Оптика, в которой практически полностью устранены все аберрации, называется “анастигмат”.

Устройство современного объектива

Оптика современных фотоаппаратов относится к анастигматам и имеет сложное устройство. Она состоит из нескольких линз различной кривизны и некоторых технических приспособлений, расположенных внутри оптической системы. Число фотолинз может доходить до 15-20. Обычно они группируются в несколько блоков. Для того чтобы увеличить контраст снимка за счёт гашения бликов, на линзы наносится сверхтонкое покрытие из окислов редких металлов. Обычно для этой цели используется лантан и его соединения. Этот процесс называется просветлением. В целом оптическая система состоит из следующих узлов:

  • Блоки линз;
  • Механизм диафрагмы;
  • Система стабилизации;
  • Устройство крепления;
  • Корпус.

Линзы для самых дорогих представителей шлифуются из прозрачной разновидности плавикового шпата и имеют самый низкий коэффициент преломления, что позволяет использовать их в телеобъективах класса «Супер». Расстояние между линзами и блоками линз рассчитывается с высокой точностью. Эти величины определяют характеристики оптики фотоаппарата. Поэтому профессиональные объективы имеют жёсткий корпус, изготовленный из прочных и лёгких сплавов. Пластмассовые конструкции стоят дешевле, но менее надёжны и со временем у них может возникнуть люфт.

Механические устройства в конструкции

Рассмотрим основные механические узлы в оптической системе.

Фокусирующая линза

Важную роль в устройстве объектива играет фокусирующая линза. В отличие от других оптических элементов, которые жёстко установлены на посадочных местах, фокусирующая линза может перемещаться внутри системы. Она предназначена для наводки на резкость.

У старых фотоаппаратов этот процесс осуществлялся вручную. Для этого на фотообъективе имелось рифлёное кольцо, на котором были нанесены метки расстояния до снимаемого объекта. На простых моделях без дальномеров расстояние устанавливалось «на глаз» по шкале, где имелись метки от 0,8 м до бесконечности (∞). Оптический дальномер снижал вероятность ошибки, так как фотограф, по отсутствию «расплывчатости» изображения в видоискателе, точно выбирал нужное расстояние.

Устройство современных систем включает в себя как систему автоматической фокусировки, с помощью миниатюрного электродвигателя, так и возможность ручной установки точки фокуса. Алгоритм работы устройства автоматической фокусировки может несколько отличаться, в зависимости от компании производителя фотоаппарата, но результаты, как правило, одинаковые.

Диафрагма

Диафрагма представляет собой механическое устройство расположенное внутри объектива между группами линз. Это несколько тонких металлических пластин, обычно 5-9, определённой формы, которые установлены на поворотном кольце. Основная задача диафрагмы это ограничение количества света, проходящего через оптику. При максимальной диафрагме фотообъектив открыт полностью. Если нужно уменьшить количество света, то вращением диафрагменного кольца выбирается более высокое числовое значение, представленное дробью, например: f/1.4, f/2.8, f/8 и так далее. В этом случае пластины устройства образуют между фотолинзами отверстие маленького размера, сравнимое с точкой. Вторая функция диафрагмы это изменение глубины резкости (ГРИП).

При сильном диафрагмировании резко будут изображаться все предметы, находящиеся в пределах значений, нанесённых на регулировочное кольцо. В зеркальных фотоаппаратах TTL, где объект съёмки наблюдается через оптику, сопряженную с видоискателем через призму и систему зеркал, используется «прыгающая» диафрагма. Наводка на резкость осуществляется при полностью открытом объективе и только в момент съёмки устройство мгновенно устанавливает заранее выбранное значение диафрагмы.

Стабилизация изображения

Для оптимизации съёмочного процесса, когда на длительных выдержках нет возможности использовать штатив, применяется устройство оптической стабилизации изображения. Основу устройства составляют гироскопические датчики и линза, которая может свободно перемещаться во всех плоскостях. Данные от гироскопических датчиков поступают на микропроцессор и он, подавая импульсы на электромагниты, компенсирует перемещение фотоаппарата, сдвигая линзу в противоположную сторону.

Система крепления

Сменные объективы могут фиксироваться на корпусе фотоаппарата двумя способами:

  • Резьбовое крепление. Объективы с резьбой устанавливались на плёночные фотоаппараты старого образца и в настоящее время почти не применяются.
  • Устройство «байонет». Крепление «байонет» быстро и надёжно фиксирует оптику на фотоаппарате специальной защёлкой. Такое устройство позволяет использовать объективы с электронными системами управления. Для этого на корпусе оптики и корпусе фотоаппарата предусмотрены электрические контакты, которые надёжно замыкаются после установки и фиксации оптики.

Уровень качества

По мнению опытных фотографов именно хороший объектив, а не фотоаппарат, является залогом качественных фотографий. Используя оптику высокого класса и посредственный фотоаппарат, можно получить прекрасные снимки, а вот объектив низкого качества даже на профессиональном фотоаппарате может испортить самый выигрышный сюжет. Часто оптика, по стоимости, может быть в несколько раз дороже хорошего фотоаппарата. В основном это определяется конструктивными материалами.

  • Самые качественные и дорогие представители класса в своём устройстве содержат линзы из флюорита. Корпус оптики выполнен из сверхлёгких сплавов, которые применяются в космической технике. Такие объективы отличаются высокой надёжностью и длительным сроком службы;
  • Далее идут объективы с линзами из кварцевого стекла. Они обеспечивают хорошее качество фотографий и вполне надёжны;
  • На последнем месте по качеству находятся объективы с акриловыми линзами и пластиковым корпусом. Особенно плохо, если из пластмассы выполнено байонетное крепление. Люфт будет обеспечен при частой замене оптики даже через непродолжительное время, а пластиковые линзы быстро помутнеют от следов пыли и песка.

Объектив – неотъемлемая составляющая фотоаппарата. Может быть выполнена как в виде достаточно простой системы “апланат” и без различных дополнительных улучшающих механизмов. Так и в виде сложной громоздкой оптической системы, включающей в себя около 20 линз разделенных на блоки, систем автоматической фокусировки, изменения фокусного расстояния, стабилизации изображения и различных технологических ухищрений, повышающих качество захватываемой картинки. Стоимость объектива может варьироваться от легко подъемной практически любому фотолюбителю, до непомерно высокой – дороже профессионального фотоаппарата.

my-photocamera.ru

Устройство зеркального фотоаппарата

Как устроены цифровые зеркальные фотоаппараты? Большинство из них устройство имеют примерно одинаковое. Это, прежде всего, корпус, собственно камера, на которую крепится фотообъектив. Объектив служит для создания изображения на матрице, а матрица - для записи фотографического изображения. В зеркальных аппаратах съемочный объектив так же передает изображение и в видоискатель. Незеркальные аппараты имеют чуть другую схему. Изображение на матрицу и изображение в видоискатель чаще всего передается двумя различными объективами. В этом случае объектив для видоискателя маленький и находится над основным объективом. В самых простых аппаратах, так называемых «мыльницах», на экране дисплея отображается изображение, которое непосредственно попадает на матрицу.

Принцип действия фотоаппарата примерно таков: световой поток проходит сквозь объектив и попадает на диафрагму. Диафрагма регулирует количество попавшего в объектив света и пропускает его дальше, на зеркало. Свет отражается от зеркала и попадает в призму, преломляясь через которую доходит до видоискателя, в котором фотограф и видит то, что находится непосредственно перед объективом. К изображению в видоискателе добавляется и другая полезная информация о снимаемом кадре. Что это за информация, ее количество – это зависит от конкретной модели аппарата. Как говорят, от его наворочености.

В собственно момент фотографирования зеркало, входящее в эту механическую конструкцию, поднимается и открывается затвор фотоаппарата. Именно в этот момент и происходит так называемое экспонирование. Свет попадает на матрицу и создает на ней изображение. После экспонирования затвор закрывается, зеркало опускается на свое место и ваш фотоаппарат готов сделать следующий снимок. Интересно то, что весь этот сложный технологический процесс происходит внутри аппарата за сотые и даже за тысячные доли секунды.

C того дня, как придумали это механическое устройство для фотосъемки, в процесс фотографирования не было внесено ничего принципиально нового. Световой пучок проходит сквозь объектив, масштабируется и попадает на установленный внутри фотоаппарата светочувствительный элемент. Этот принцип одинаков и для пленочных, и для цифровых фотокамер.

В чем заключается различие зеркального и незеркального фотоаппаратов? В чем преимущества зеркалки? Как мы уже сказали, зеркальный аппарат имеет в своей конструкции зеркало, которое позволяет нам в видоискателе видеть точно ту же картинку, что попадает на светочувствительный элемент.

А в чем отличие между зеркальным цифровым и зеркальным пленочным аппаратом? Вот на этом давайте остановимся поподробнее.

  • Первым делом следует сказать, что в зеркальном цифровом фотоаппарате использована электронная система записи изображения. Оно записывается на электронную карту памяти. В плёночном же аппарате изображение сохраняется на фотографической плёнке.
  • Практически все зеркальные фотокамеры записывают изображение на матрицу, поверхность которой меньше чем площадь кадра в пленочном зеркальном фотоаппарате.
  • Устройство цифрового зеркального фотоаппарата таково, что фотограф может сразу просматривать отснятые кадры. Зеркальный пленочный фотоаппарат такой возможности не предоставляет. Полученное изображение мы можем увидеть на фотоплёнке после некоторой химической её обработки.
  • Пленочные зеркалки старых моделей полностью механические. Они не нуждаются в электрическом питании. А современные цифровые зеркальные фотокамеры не могут жить и работать без батареек или аккумуляторных батарей.
  • При съемке зеркальной плёночной камерой кадр лучше немного переэкспонировать, а при работе с цифровой камерой - как раз наоборот: недоэкспозиция выгоднее.
  • Зеркальные фотоаппараты, не зависимо от того, пленочные они или цифровые, позволяют пользоваться множеством всевозможных аксессуаров: сменные объективы, фотовспышки, пульты дистанционного управления и пр.

Как устроен современный цифровой зеркальный фотоаппарат.

Давайте для начала рассмотрим его принципиальное устройство. Каждый современный человек сегодня знает, что основная часть любого фотоаппарата – это светонепроницаемая коробка, которую раньше называли камерой-обскурой. В одной из стенок этой коробки проделано отверстие. На противоположной от отверстия стенке находится светочувствительный сенсор, который называется матрицей. Для того, чтобы создать фотографический снимок, современные фотоаппараты оснащены множеством дополнительных элементов. Основные компоненты конструкции фотокамеры – объектив, затвор и диафрагма.

  1. Объектив – это оптическая конструкция, состоящая из стеклянных (или, в недорогих моделях пластиковых) линз. Световой поток преломляется, проходя сквозь эти линзы, попадает на матрицу или плёнку, что делает изображение качественным.
  2. Затвор – это устройство, чаще механическое, которое установлено между объективом и матрицей. Затвор представляет собой непрозрачную плоскость. Эта плоскость открывается и закрывается с огромной скоростью, чем регулирует доступ света на матрицу. Отрезок времени, на который затвор остается открытым, называется выдержка.
  3. Диафрагма – это круглое отверстие, которое может менять свой диаметр. Она позволяет дозировать количественное поступление света на матрицу фотокамеры. Диафрагма чаще всего установлена внутри объектива, между его линзами.

Ну вот, теперь вы имеете некоторое понятие о современной цифровой зеркальной фотокамере. Теперь давайте изучать это сложнейшее электронно-механическое устройство и принцип его работы более детально. Поговорим о каждом из упомянутых конструктивных элементах поподробнее.

Объектив

Объектив - наиболее важная составляющая любого фотоаппарата. Ему всегда уделяется особое внимание.

Что такое фотографический объектив? Это оптическая система линз, собранная в оправе из металла. Объектив проецирует изображение на плоскость. В цифровом фотоаппарате – на матрицу, в пленочном - на плёнку. Хорошие фотографические объективы должны давать на плёнке или матрице резкое изображение по всей площади кадра, его пропорции должны соответствовать реальным пропорциям объекта съемки. Современный объектив – изделие достаточно сложное технически. Производство объективов – высокотехнологичное и точное производство. На заводах, выпускающих объективы, каждый из них проверяется индивидуально и очень тщательно. В былые времена, на заре фотографии, в фотоаппаратах в качестве объектива использовалась всего одна собирательная линза. Но такой примитивный объектив имел множество недостатков. Например, изображение получалось резким только в центральной части кадра, по краям оно оставалось нерезким и размытым, прямые линии ближе к границам кадра становились изогнутыми. Путем комбинации, подбора линз в одну цельную оптическую систему ученые со временем научились избегать этих недостатков.

Как выбрать объектив

Ещё на стадии планирования покупки зеркального фотоаппарата необходимо задуматься об объективе. Дело в том, что одна и та же модель фотокамеры при продаже может комплектоваться различными объективами, а может продаваться и вообще без объектива. Всё зависит от выбора производителя и фирмы-продавца. Обычно покупка фотокамеры в комплекте с объективом обходится несколько дешевле, чем приобретение собственно камеры и объектива раздельно. Но иногда особо придирчивых покупателей предлагаемый комплект по каким либо характеристикам не устраивает.

Для начала рекомендуем выбирать объектив исходя из его универсальности. Проще говоря, это объектив, подходящий для всех видов съемки. От того, как широки будут возможности вашего первого объектива, зависит, как быстро вы поймете на практике, какой ещё объектив вам необходим для тех видов съемки, которым вы будете отдавать приоритет в своей работе. Если вы, например, увлечетесь фотоохотой – то вам будет нужен объектив с большим фокусным расстоянием, если вашей страстью станет съемка портретов – то потребуется объектив, который так и называется – портретный.

Но, даже если у вас и появятся различные объективы, в основном вы будете снимать объективом универсальным. Специализированные объективы - широкоугольники, длиннофокусники и пр. применяются в повседневной практике достаточно редко. Но, тем не менее, зачастую возникают ситуации, когда без специальных объективов не обойтись. И тогда их применение становится очень даже оправданным.

Все объективы в основном выпускаются со стандартной резьбой, что позволяет легко их заменять на разных моделях фотоаппаратов.

Подведём итог. К приобретению своего первого объектива нужно отнестись достаточно серьезно. В противном случае неудачная дорогостоящая покупка так и останется лежать в ящике вашего стола невостребованной. А ведь универсальный объектив как раз тем и хорош, что использовать его можно во всех случаях жизни. Например, в путешествиях, когда любой лишний вес может оказаться в тягость. А объективы - вещь довольно тяжелая.

Диафрагма

Если присмотреться, внутри объектива можно увидеть несколько лепестков, каждый из которых имеет форму дуги. Накладываясь один на другой, они образуют круглое отверстие, диаметр которого можно регулировать. Это устройство называется диафрагма. Сам этот термин имеет греческие корни, и буквально означает «перегородка». В английском языке для обозначения диафрагмы употребляется другой термин: «апертура».

Диафрагма – это устройство, которое регулирует количество света, попадаемого на матрицу или плёнку. Изменяя диаметр отверстия диафрагмы, мы меняем соотношение яркостей создаваемого объективом фотографического изображения. Влияет диафрагма и на яркость самого объекта.

Посредством специального довольно сложного механизма лепестки диафрагмы сводятся к центру и отверстие, которое они образуют, уменьшается. При изменении значения диафрагмы на одну ступень, диаметр уменьшается или увеличивается в 1,4 раза. А вот количество света, попадаемого на пленку или матрицу, увеличивается в другой пропорции – в 2 раза.

Зачем нам необходима диафрагма? Почему без неё не обойтись? Для какой цели этот сложный конструктивный узел включен в фотоаппарат? Главное – для регулирования светового потока на матрицу или плёнку. Например, снимая при ярком освещении целесообразно отверстие диафрагмы сделать поуже. А при недостатке света, естественно, пошире. Но далеко не только для этого нужна диафрагма. Между прочим, по большому счету без нее можно и обойтись. Почему? А вот почему.

Как уже было сказано выше, и диафрагма, и затвор являются своего рода перегородками на пути светового потока, идущего к матрице или плёнке. Диафрагму вместе с выдержкой называют также экспопарой. Например, при одной конкретной съемке диафрагма может быть широко открыта, а выдержка установлена более короткой, а при другой съемке – с точностью до наоборот: выдержка длинная, а отверстие диафрагмы маленькое. Вроде бы, кажется, что значение выдержки и диафрагмы взаимозаменяемы. И та, и другая влияют на количество света, попадаемого на матрицу или плёнку. Но это не совсем так. Точнее, совсем не так. Размер отверстия диафрагмы в первую очередь влияет на глубину резкости, или, как сейчас стали говорить специалисты, глубину резко изображаемого пространства (сокращенно – ГРИП). А это как раз и является весьма значимым функциональным фактором, позволяющим создавать различные творческие и технические эффекты, при помощи которых фотограф и достигает намеченного результата, поставленной цели съемки.

Не хочется вас загружать различными сложными формулами и определениями. Все равно на данном начальном этапе вы мало что запомните и поймёте. Вам сейчас важно понять и усвоить самое главное. В книжках, справочниках и формулах диафрагма обозначается буквой f. И чем большее число будет стоять около этой буквы, тем меньшим будет диаметр отверстия диафрагмы, которое оно обозначает. Например, как на своем языке говорят фотографы, дырка 2.8 шире, чем дырка 8 или 16. Сейчас в основном самое широкое отверстие диафрагмы – это 2,8 (на старинных объективах можно встретить диафрагму 1, 4). Таким образом, на большинстве современных объективов при значении 2,8 отверстие диафрагмы максимально. То есть, смело можно сказать, что диафрагмы в этом случае попросту нет. Между прочим, некоторые мастера считают, что чем меньше значение диафрагмы, то есть чем больше дырка в объективе, тем интереснее будет кадр, тем красивее будет выглядеть объект. Многие свадебные фотографы работают именно по этому принципу – как они говорят, «на полной дырке».

Теперь про глубину резкости. На старых объективах даже была нанесена специальная шкала глубины резкости. Принцип тут простой: чем отверстие диафрагмы меньше, тем глубина резкости больше. Измеряется глубина резкости в метрах. Например, при определенной фокусировке на какой то объект и при определенной диафрагме глубина резко изображаемого пространства будет от 1,5 до 5 метров. Несмотря на то, что основным способом управления глубиной резкости является диафрагма, на ГРИП так же влияют и другие параметры: размер матрицы аппарата, фокусное расстояние объектива, которым вы снимаете, расстояние до снимаемого объекта.

Для разных сюжетов и видов съемки глубина резкости нужна так же разная. Как применять глубину резкости на практике? Например, вы фотографируете пейзаж. Тогда смело закрывайте диафрагму, делайте ее отверстие меньше. И вы получите резкое изображение как ближних, так и дальних объектов снимаемого ландшафта. А если вы решили снять портрет, то фон лучше сделать нерезким, а собственно лицо модели – резким. Как этого добиться? Снимайте с маленькой глубиной резкости, то есть с большим отверстием диафрагмы. В этом случае нерезкость фона как бы оторвет портретируемого от окружающего пространства. С маленькой глубиной резкости хорошо снимать крупным планом цветы, или ещё какие-нибудь объекты небольшого размера. Резкость можно настроить на ближний край цветка. А дальний от фотографа и зрителя край вывести в нерезкость. Это будет очень красиво. За счет маленькой глубины резкости хорошо делать акценты. Зритель сразу понимает, на что автор фотографии хочет обратить его внимание.

Регулировка глубины резко изображаемого пространства – очень важное средство в арсенале фотографа.

В компактных цифровых аппаратах, или каких ещё называют, мыльницах, глубина резкости будет большой при любом положении диафрагмы. Так уж рассчитаны их объективы разработчиками. Это очень мешает реализации многих творческих идей фотографа, но в то же время дает хорошего качества повседневные бытовые снимки для фотолюбителей. Мыльницы ведь и рассчитаны на эту категорию пользователей.

Затвор

Переходим к описанию следующего элемента фотоаппарата - затвору. Для чего они необходим?

Затвор - этот дико сложный механизм, гораздо сложнее, чем механизм диафрагмы. Его можно назвать сердцем любого фотоаппарата. Затвор отмеряет время, на протяжении которого свет действует на матрицу или на фотоплёнку, и происходит собственно процесс экспонирования. Это время, на которое затвор открыт, называется выдержкой. Затвор находится внутри фотокамеры, постороннему взгляду его не видно. Но зато его в зеркальных (как цифровых, так и плёночных) камерах хорошо слышно. Именно он издает тот самый характерный щелчок, ставший символом всей фотографии.

Что же происходит с затвором в момент фотографирования?

Затвор представляет собой механическое устройство, включающее в себя одну или две непрозрачные шторки, которые могут быть расположены как горизонтально, так и вертикально. Именно эти шторки открываются и закрываются, дозируя световой поток. Выдержка измеряется во времени. Чаще всего, это доли секунды. То есть затвор, можно сказать, работает молниеносно. Трудно даже представить себе отрезок времени, составляющий 1/250 или 1/500 долю секунды, не говоря уж о 1/1000 и менее. Но механический затвор имеет предел скорости срабатывания. Тогда каким же образом работают выдержки 15000 и 1/7000 секунды, на которые способна современная фотоаппаратура? Для этих целей инженерами разработан так называемый цифровой затвор. Тут регулировка выдержки осуществляется непосредственно на матрице, электроникой. Происходит это в таком режиме: при нажатии кнопки спуска открываются шторки физического, механического затвора, причем на минимально возможное время, затем на матрицу аппарата от его «электронной начинки» поступает цифровой сигнал, который включает экспонирование матрицы, а спустя какое то время другой сигнал отключает это экспонирование, а затем закрываются шторки и физического затвора. Величина выдержки зависит от освещенности снимаемого объекта, об общей освещенности в помещении, в котором вы снимаете, от скорости движения объекта или объектов съемки. Выдержку всегда нужно соотносить с диафрагмой.

Если в современном зеркальном цифровом фотоаппарате установлено и работает сразу два затвора, может возникнуть вопрос: а зачем в таком случае нужен тут механический затвор? Ответим. Кроме своей основной функции - отмеривания времени - он так же выполняет функцию защиты матрицы от пыли и грязи. Пыль и грязь наносят ей серьезные повреждения. А ведь матрица – самый дорогой и нежный элемент современного фотоаппарата.

Механизм любого фотоаппарата, будь то плёночного или современного зеркального цифрового фотоаппарата, немыслим без затвора. Но из-за наличия в механическом затворе шторок, в цифровых зеркалках исключена возможность визирования по дисплею. Матрица закрыта этими шторками, и изображение на дисплей передаваться просто не имеет возможности. При нажатии кнопки спуска шторки открываются (за счет или пружин, или электромагнитов), и на матрице происходит формирование изображения. В цифровых аппаратах с несъемной оптикой чаще всего стоит электронный затвор. Проще говоря, матрица сама на время проведения экспонирования включается, и по окончании этого времени отключается. Во время экспонирования и происходит запись изображения. Все остальное время на дисплей выводится сигнал для визирования, или, говоря по-другому, наводки. Преимущества электронного затвора очевидно – он может работать на несравненно более высоких скоростях, чем механический. Но, тем не менее, комбинированный электронно-механический затвор намного лучше.

Несколько слов о вспышке

О фотовспышке поговорим только в общих чертах. Причем, упор сделаем на штатную, встроенную в сам фотоаппарат вспышку, которую иногда весело называют «лягушкой» (потому что она, как лягушка, выпрыгивает из фотоаппарата). Вспышка может работать в нескольких режимах, которые соотносятся с режимами работы самого фотоаппарата.

  • Автоматический режим. Вспышка срабатывает (или не срабатывает) автоматически. В этом режиме автоматически же регулируется длительность излучаемого ей светового импульса и его мощность в зависимости от условий освещения, в которых производится съемка. Такой режим удобен тем, что при нём экономится заряд электрической батареи. Но, тем не менее, он не всегда может быть использован. Например, при съемке в контровом свете. Так уж устроен фотоаппарат.
  • Принудительный режим фотовспышки. Вспышка будет срабатывать всегда, независимо от уровня освещенности. В этом режиме недоступно регулирование длительности и мощности светового импульса. Как говорят специалисты, вспышка тут полностью использует своё ведущее число. Такой режим работы со вспышкой применим практически во всех случаях съемки, однако и расход энергии батареи тут будет более высоким, чем в предыдущем режиме.
  • Режим медленной синхронизации. При таком режиме скорость срабатывания затвора (проще говоря, выдержка), устанавливается на более продолжительное время, чем длительность светового импульса. Это делается для дополнительной проработки фона и заднего плана снимаемой сцены. Ведь встроенная в фотоаппарат вспышка достаточно слаба и зачастую ее световой поток не достаёт («не добивает») до фона.
  • Режим съемки без вспышки. Тут вспышка вообще не срабатывает. Этот режим необходим в тех ситуациях, когда съемка со вспышкой запрещена или в ней нет никакой необходимости, так как условия освещенности вполне благоприятные. А при благоприятном естественном освещении изображение всегда получается намного лучше, естественно передаются цвета объектов, теневые и освещенные его участки.

В более совершенных фотоаппаратах предусмотрены и другие режимы работы вспышки, например эффект устранения «красных глаз». В этом режиме перед основной вспышкой, во время которой срабатывает затвор, производится ещё несколько коротких вспышек. Это сделано для того, чтобы у людей, которых вы фотографируете, рефлекторно сузились зрачки глаз. Ведь что такое «красные глаза»? Не что иное, как отражение яркого света вспышки, проникающего через широко открытые зрачки на глазное дно. А если зрачки будут узкими, то и отражение сильного света в глазном дне будет практически незаметным. Такой режим нужно применять лишь при съемке людей. В противном случае – это пустая трата не только энергии батарей, но и времени.

Не нужно забывать, что использование штатной, встроенной в аппарат (как иногда называют - бортовой) фотовспышки делает лица людей на снимке довольно плоскими. Происходит это из-за того, что вспышка находится в непосредственной близости к объективу и «бьёт» прямо в лоб снимаемому человеку, лишая его лицо теней. Стало быть, со встроенной вспышкой людей лучше снимать под небольшим углом - чтобы появились хоть какие-то тени на лице. Но и под большим углом снимать тоже не надо - тени будут слишком грубыми и неестественными.

www.takefoto.ru

Устройство цифрового фотоаппарата и принцип работы

Цифровой фотоаппарат это современный инструмент дающий хороший способ создавать яркие и интересные фотографии, способные производить на человека сильные впечатления от цифровых фотографий. Но чтобы раскрыть творческий потенциал, нужно знать устройство цифрового фотоаппарата и уметь пользоваться цифровой зеркальной фотокамерой.



На фото: Цифровой зеркальный фотоаппарат и его узлы в разрезе


Устройство цифрового зеркального фотоаппарата (азы)



Фотографировать цифровой зеркальной фотокамерой, на сегодняшний день — это здорово. Но чтобы получать превосходный результат, нужно быть у «руля», а значит знать устройство цифрового фотоаппарата и контролировать все его возможности и работу его узлов.

Наверное хватит лирики, давайте начнем. Так что же в черном корпусе цифровой фотокамеры? Какое оно устройство цифрового фотоаппарата?


На фото: разрез - схема с описанием основных узлов, элементов и механизмов цифровой зеркальной фотокамеры


Как я рассказывал раньше на странице Устройство камеры - Пленочный фотоаппарат об элементах и узлах пленочных фотокамер и принципиальных отличий цифрового фотоаппарата от пленочного — нет. Вот все главные узлы цифровой камеры:
  1. Объектив;

  2. Затвор;

  3. Диафрагма;

  4. Выдержка;

  5. Фотовспышка;

  6. Зеркала;

  7. и т.д.


Все основные элементы и узлы в цифровом фотоаппарате остались неизменными, всего лишь чуть-чуть подверглись конструктивным изменениям. Да и сама форма корпуса фотоаппарата остается неизменной более 150 лет. Да, в цифровом фотоаппарате добавилось много современных узлов - примочек позволяющих делать снимки красивее.

- Принцип работы цифрового фотоаппарата -


[my_naitivnyitext]

Цифровая зеркальная фотокамера — это фотоаппарат, созданный на всех основных принципах работы одно объективной, зеркальной фотокамеры, которые использовались раньше в пленочной фотографии.



Цифровые камеры в основном работают совершенно идентично пленочным, но в отличие от пленки в них используют светочувствительный элемент - цифровое запоминающее устройство матрицу и процессор управления элементами диафрагма, выдержка, вспышка, другие узлы и т.д.


Эти фотоаппараты оснащены множеством дополнительных функций (обеспечиваемых микроэлектроникой), которые невозможно было раньше использовать в пленочных камерах.
Таково влияние времени!

Процесс съемки цифровым зеркальным фотоаппаратом


Перед тем как нажать на кнопку спуска затвора, вы обязательно смотрите на объект съемки в видоискатель или на жидко кристаллический дисплей и то что вы там видите (куда навели объектив), то и сфотографирует (зафиксирует) ваша цифровая фотокамера, а именно:

  • Когда вы нажали на кнопку спуска затвора, определенное количество светового пучка проходя через объектив попадает на матрицу (светочувствительный элемент) фотоаппарата.
  • Матрица «захватив» свет, формирует цифровое изображение, одновременно обрабатывая и синтезируя информацию о яркости, пропорциях и количестве цветов передаваемых световым потоком.
  • Количество света попавшего на матрицу определяет степень открытия или прикрытия диафрагмы, а время, за которое свет освещает матрицу определяет скорость затвора — выдержка

Ну вот и весь принцип работы цифрового фотоаппарата вкратце.


- Матрица цифрового фотоаппарата -


Цифровые камеры выпускают различные производители, но все они используют два распространенных типа матриц:

  1. Полнокадровые;
  2. Усеченные;


Фотоаппарат с полнокадровой матрицей


Фотоаппарат с усеченной матрицей

Как мы видим на фотографиях полнокадровая матрица визуально больше усеченной рсположенной в фотоаппарате.
В фотоаппаратах высокого класса используются так называемые полно кадровые матрицы. По размерам эти сенсоры совпадают с одним кадром 35 мм пленки пленочного фотоаппарата.

В остальных фотоаппаратах, так называемых «мыльницах» используют сенсоры других размеров и называются они усеченными матрицами.

Матрица цифрового фотоаппарата различается форматами:


FF Матрица
(35х24 мм.)


APS-H Матрица
(29х19 - 24х16 мм.)


APS-C Матрица
(23х15 - 18х12 мм.)


Как видно из фотографий сенсоры с индексами C и H размером меньше чем полнокадровые.
Эта аббревиатура расшифровывается так:
FF - Full Frame переводится как полный кадр

APS - Advanced Photo System и переводится как «усовершенствованная фото система».
Символ Н — High Definition (усеченная матрица Высокого определения с кроп фактором К = 1,3 - 1,5).

Символ С — Classic (классическая усеченная матрица с кроп фактором К = 1,6 - 2,0).

Как расчитывается кроп фактор матрицы вашего фотоаппарата?


Очень просто, нужно разделить длинну каждой из сторон полнокадровой матрицы на кроп фактор матрицы вашего фотоаппарата и вы получите реальный размер матрицы вашего фотоаппарата.

Для того чтобы понять разницу этих матриц относительно друг к другу, а также увидеть, как видят эти матрицы один и тотже кадр с одного расстояния через одинаковый объектив фотоаппарата можно на фотографии ниже.


Одним словом из фотографии расположенной выше можно понять что, полнокадровая матрица видит "широкий" кадр, а "кропнутые" матрицы видят кадр уже.

По качеству изображения усеченные матрицы совершенно не уступают полно кадровым матрицам. А в практике применения — фотоаппаратами с усеченной матрицей пользуются многие фотографы профессионалы. Камеры с усеченной матрицей позволяют делать больший наезд (приближать объект съемки увеличивая его), чем полно кадровые — это положительное качество при портретной съемке.

Достоинства и недостатки полнокадровых матриц



  1. Высокая детализация кадра за счет большего количества светочувствительных элементов на матрице большого размера. На таких матрицах мельчайшие детали объекта съемки видны значительно лучше чем на «кропнутой» матрице.
  2. Большой размер окна видоискателя, за счет зеркала размером больше чем размера самой матрицы.
  3. Большой размер одного пикселя размещенного на матрице (это позволяет сделать матрицу более чувствительной к световому потоку).
  4. Высокая глубина резкости (это обеспечивается фактическим большим размером одного пикселя расположенного на матрице).
  5. Сохранность большого процентного отношения изображения к кадру (это касается портретной фотосъемки).
  6. Минимальное количество цифрового шума на фотографии (это касается прежде всего высоких значений ISO).

  1. Стоимость фотоаппарата (полнокадровые фотоаппараты значительно дороже).
  2. Трудность съемки на удаленных дистанциях (здесь выигрывают фотоаппараты с «кропнутыми» матрицами).
  3. Большой вес фотоаппарата (это в основном из-за большого размера и веса объективов к полноформатным фотоаппаратам).
  4. Узконаправленная специализация съемки (это относится к тому что, полнокадровые фотоаппараты рассчитаны в основном на съемку с близкого расстояния, а например фотоаппараты с «кропнутыми» матрицами имеющие кроп фактор К= 1,5 являются универсальными для съемки с близкого и дальнего расстояния).
  5. Большое количество разнообразных узлов этих фотокамер (По статистике большое количество механических и электронных узлов требует более внимательного отношения к технике).

Заключение


Из этого короткого обзора можно сделать такой вывод:

  1. Принцип работы цифровых и пленочных камер одинаков, разница лишь в том что, светочувствительным элементом у старых камер являлась фотопленка, а у цифровых камер — электронный сенсор матрица и большее количество дополнительных узлов.
  2. Остальные узлы участвующие в фотосъемке у обоих типов камер работают совершенно одинаково.
Цифровые фотоаппараты подразделяются, как и пленочные на:
  • Профессиональные камеры.
  • Любительские камеры.
У обоих типов фотоаппаратов есть возможность смены объективов (кроме «мыльниц»), но из-за размеров установленной матрицы (у профессиональных — полно кадровая, а у классики (любительских) — усеченная) объективы не являются обратно заменяемыми, а именно:
  • объективы для полно кадровой матрицы подходят для съемки на фотоаппаратах с усеченной матрицей.
  • объективы разработанные для фотоаппаратов с усеченной матрицей не подходят для съемки на камерах с полно кадровой матрицей.

Добиться идеального качества снимка можно как с профессиональной, так и с классической (любительской) цифровой фотокамерой. Как говориться самое главное желание хорошо снимать и немного труда.

Какую камеру лучше выбрать (полнокадровую или с кроп фактором) решать вам, в зависимости от ваших задач в фотографии. Подсказать можно только лишь одно — если вы планируете использовать камеру как источник дохода, то конечно полнокадровую. Если вы просто любитель занимающийся семейным фото, то конечно фотоаппарат с кроп фактором матрицы и без дополнительных элементных узлов.

На этом короткий обзор Устройство цифрового фотоаппарата - Основные элементы наверное закончим. Более досконально и подробно о Конструкции и узлах цифрового зеркального фотоаппарата (продолжение) можно будет прочитать в ближайших публикациях.



P.S. Все фотографии этой статьи прошли предварительную цифровую обработку и оформлены в объемные багетные фоторамки АРТ Студии Вектор. Если Вас интересуют услуги по цифровой обработке и улучшение качества ваших снимков, со всем перечнем наших услуг выполняемых со снимками вы можете ознакомиться в разделе наши услги перейдя в него нажав на кнопку ниже. С каталогом наших онлайн багетных фоторамок студии, можно ознакомиться в разделе сайта фоторамки нажав на соответствующую кнопочку ниже.

Посмотреть фотографии различных жанров оформленных в нашей студии, Вы можете в разделе сайта наши работы перейдя в галерею работ нажав тоже на нужную кнопочку ниже.

Вернуться назад к выбору статей этого раздела или всей рубрики вы можете нажав одну из кнопкочек ниже

ПОИСК ИНФОРМАЦИИ ПО САЙТУ

Например: Конструкция цифровой фотокамеры - Узлы и Матрица фотоаппарата

Эти статьи раздела Уроки фотографии - азы Вам тоже будут интересны:




Друзья если Вам была интересна данная статья не забудьте рассказать о ней в любиных социальных сетях

Ниже вы можете перейти к новым статьям других разделов сайта

artsvektor.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
