Ремонт цифровых фотоаппаратов своими руками: Секреты ремонта фотоаппаратов. Статьи.

Содержание

Секреты ремонта фотоаппаратов. Статьи.

Ремонт фотоаппаратов, как проверить работоспособность оптопары

Неисправность оптопары в фотоаппаратах встречается не просто редко, а очень редко. Тем не менее, по просьбе посетителей нашего сайта, публикуем короткий материал "как протестировать оптопару"... читать >>>

Фотоаппараты Canon ixus, неисправности и ремонт объективов

Объектив в цифровом фотоаппарате - это сложный оптико-механический прибор, сочетающий в себе элементы точной механики и оптики. В фотоаппаратах он наиболее подвержен риску выхода из строя. Достаточно сказать, что около 70% неисправностей фотоаппаратов приходится на дефект объектива... читать >>>

Ремонт фотоаппаратов, неисправности и ремонт разъемов compact flash

Одна из распространенных неисправностей в цифровых фотоаппаратах, где в качестве носителя, карты памяти, используется compact flash (см. фото слева), это погнутые или сломанные контакты разъема, куда собственно и вставляется карта памяти. Появление неисправности, в подавляющем большинстве случаев... читать >>>

Ремонт объектива фотоаппаратов canon powershot s2is, неисправность затвора

Одна из распространенных неисправностей в фотоаппаратах Canon power shot s2is - неисправность механизма затвора объектива. Чаще всего шторки затвора... читать >>>

Ремонт фотоаппаратов Sony, модель: DSC M1, неисправность и ремонт поворотного механизма

Одна из самых распространенных неисправностей, с которой приходилось сталкиваться в процессе ремонта фотоаппаратов Sony dsc – m1, это крепление поворотного механизма... читать >>>

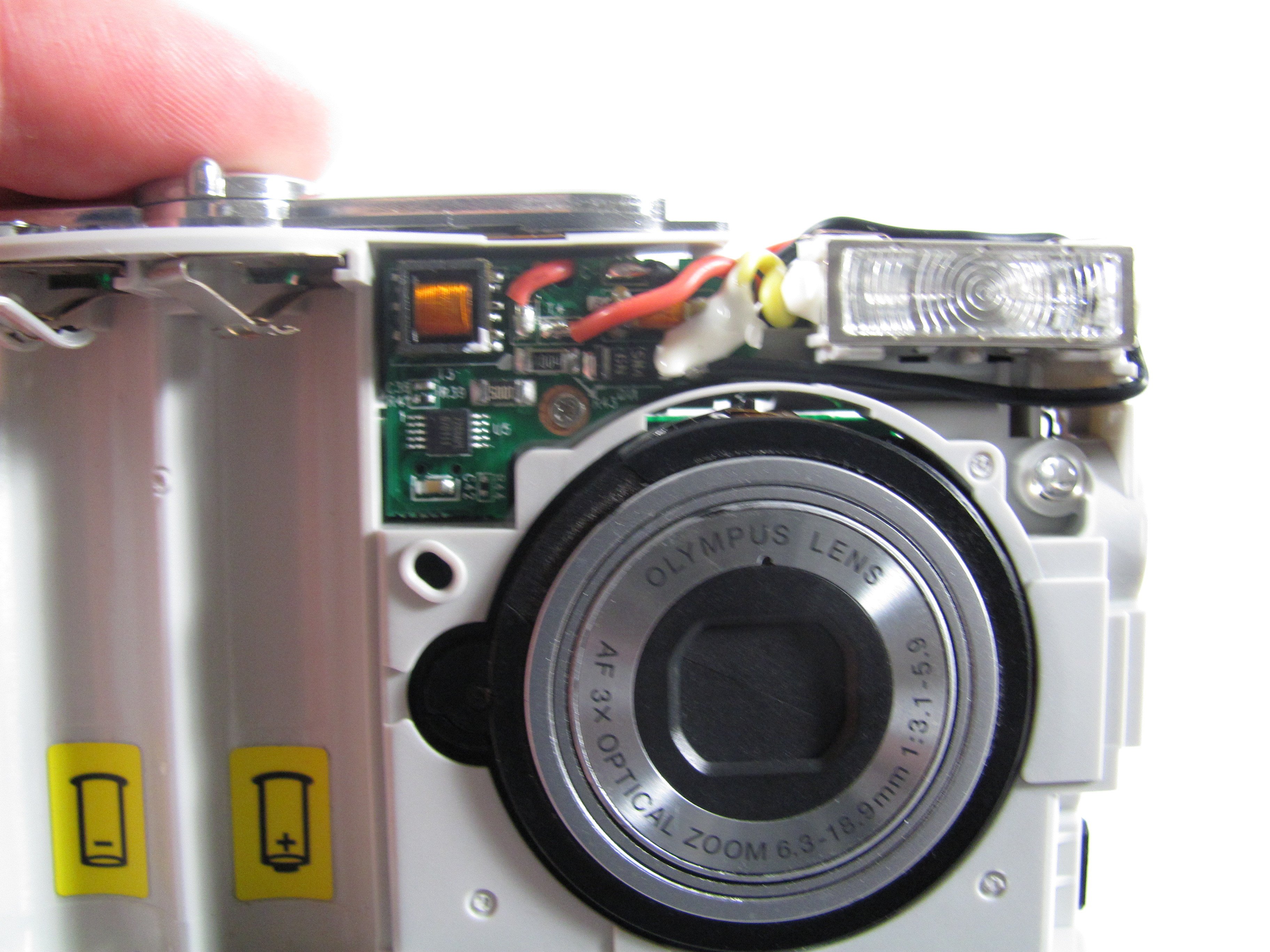

Ремонт фотовспышки в фотоаппаратах, принцип работы и ремонт вспышки

Цифровой фотоаппарат без вспышки мало пригоден к работе, а в условиях слабой освещенности пользоваться им не имеет смысла. Поэтому ремонт фотоаппаратов с такой неисправностью у пользователей, как правило, не вызывает вопросов... читать >>>

Ремонт фотоаппаратов Sony DSC R1 - ремонт объектива, последовательность разборки

Цифровой фотоаппарат Sony DSC R1 по многим параметрам может поспорить с зеркальными фотоаппаратами.

Он быстро завоевал популярность среди фотолюбителей , пользовался огромным спросом в магазинах фототехники . Часто приобрести такой фотоаппарат можно было только под заказ.... читать >>>

Коды ошибок фотоаппаратов Sony и их расшифровка | Sony code error

В статье опубликован обобщенный материал из инструкций по ремонту фотоаппаратов Sony.

Рассмотрены основные коды и их расшифровка, причины неисправностей, пути поиска и способы устранения.

Материал может быть полезным для инженеров по ремонту фотоаппаратов, а так же рекомендуется для ознакомления владельцам фотоаппаратов Sony. читать >>>

Неисправности фотоаппаратов Sony, способы устранения согласно инструкции по эксплуатации

В статье рассмотрены неисправности которые пользователи смогут устранить сами, не прибегая к услугам мастерских по ремонту фотоаппаратов. Описание этих неисправностей можно найти в инструкциях по эксплуатации, которые пользователи часто теряют. В добавок ко всему, перевод инструкций по эксплуатации зачастую выполнен мягко говоря не должным образом. В материал мы включили наиболее интересные и полезные рекомендации по устранению неисправностей в фотоаппаратах Sony. В статью планируется вносить изменения и дополнения... читать >>>

"Горячий башмак" фотоаппарата - принципиальная схема

Приступая к ремонту фотоаппарата с неисправностью горячего башмака, на первый взгляд может показаться, что особых проблем по устранению неисправности не должно возникнуть. Но, это лишь в том случае, если неисправность горячего башмака «на поверхности» и не требует глубокого анализа принципиальной схемы... читать >>>

В недавно опубликованной статье «Замена CCD матриц в фотоаппаратах» подробно рассмотрены дефекты и причины их появление. Статья начинается с определения, что такое ПЗС матрица и заканчивается фото галереей снимков сделанных фотоаппаратами с неисправными CCD сенсорами, где наглядно можно увидеть все разнообразие проявление дефектов. На странице статьи в сайтБаре «интересно знать» опубликован материал про самую большую ПЗС матрицу в мире. .... читать >>>

Статья «Фотоаппараты Canon PowerShot A510, A520, A521. Ремонт объектива и его замена.»

В статье даны рекомендации как правильно, без какой-либо потери качества фотоснимков произвести замену объектива в фотоаппаратах Canon Power Shot A510, A520, PowerShot A521. Читать >>>

Цены на ремонт фотоаппаратов. Список фотоаппаратов разбитый по категориям.

В списке могут отсутствовать некоторые модели фотоаппаратов из-за их постоянного пополнения. Если в списке не найдена модель вашего цифрового фотоаппарата, то определение положения в списке и соответственно стоимость ремонта можно уточнить по телефону указанному на нашем сайте. Перейти на страницу каталога моделей фотоаппаратов >>>.

Ремонт фототехники, секреты профессиональных мастеров - часть 1

Начинаем серию публикаций из цикла "ремонт фототехники" - советы профессиональных мастеров. Цифровые фотоаппараты, зеркальные фотокамеры, принадлежности и аксессуары к ним относятся к классу сложной цифровой техники. Соответственно стоимость фотоаппаратуры и принадлежностей можно отнести к разряду дорогих товаров. Исходя из вышесказанного ремонтом фототехники должны заниматься мастера с высокой квалификацией. Перейти на страницу Ремонт фототехники, секреты профессиональных мастеров - часть 1 >>>.

Неисправности - замена дисплея фотоаппарата

Проявление неисправности поврежденных дисплеев может быть как, отображении части информации на дисплее, при этом как правило видны трещины и растекание жидких кристаллов. На дисплее нет никакой информации, визуально трещин на дисплее нет.При растекании жидких кристаллов, картины на дисплее получаются разнообразные, и порой впечатляющие...

В нашей мастерской замена дисплея фотоаппарата производится в кратчайшие сроки, в подавляющем случае ремонт производится в день обращения... читать полностью >>>.

Ремонт водонепроницаемых, противоударных цифровых фотоаппаратов

Покупая водонепроницаемый, противоударный цифровой фотоаппарат потрибитель вряд ли задумывается о его ремонте, и это вполне логично. Ведь он покупает противоударный, водонепроницаемый, а значит не убиваемый фотоаппарат.Придется немного огорчить владельцев, точнее предостеречь. Как и любая цифровая техника, противоударные фотоаппараты требуют бережного отношения.Могу сказать, что в нашу мастерскую водонепроницаемые фотоаппараты поступают не так уж и редко... Подробнее>>>

Ремонт фототехники, секреты профессиональных мастеров - часть 2

Продолжаем серию публикаций из цикла "ремонт фототехники" - советы профессиональных мастеров. Во вторую часть вошли всего три описания неисправностей и способов устранения. В третьей части наверстаем упущенное... Перейти на страницу Ремонт фототехники, секреты профессиональных мастеров - часть 2 >>>.

Общие правила эксплуатации и уход за фотоаппаратом с сенсорным дисплеем.

Используйте защитную пленку. Рекомендуем использовать пленку с антибликовой поверхностью так как большинство сенсорных экранов «бликуют» на свету. Храните фотоаппарат в специальном чехле или сумке. Для чистки дисплея фотоаппарата используйте специальные безворсовые салфетки. Как наиболее практичные салфетки, на наш взгляд, это салфетки из микрофибры по уходу за оптикой... Первые модели фотоаппаратов с сенсорными экранами >>>.

Чистка матрицы фотоаппарата.

В материале статьи, Вы найдете не только ответы на вопросы связанные со стоимостью услуг по чистке матриц, но и советы как минимизировать вероятность попадания пыли внутрь зеркального фотоаппарата, при каких обстоятельствах пыль попадает на матрицу и т.д. Читать - чистка матрицы зеркальных фотоаппаратов с проверкой качества выполненных работ - полностью.

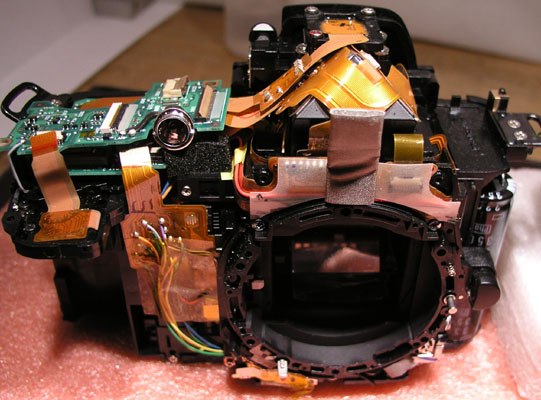

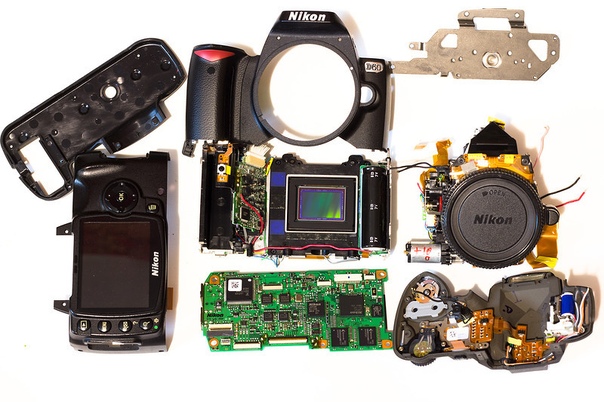

Ремонт полупрофессиональных и профессиональных фотоаппаратов Nikon.

Ремтелевид-сервис производит ремонт профессиональных и полупрофессиональные зеркальных фотоаппаратов Nikon.
Ремонт зеркальных фотоаппаратов Nikon в нашей мастерской выполняют профессиональные мастера знание и опыт которых отвечает всем предъявляемым требованиям... Сервисное обслуживанию и ремонт зеркальных фотоаппаратов Nikon >>>

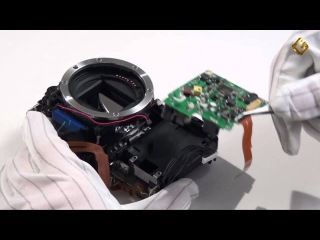

Nikon Sendai, производство зеркальных фотоаппаратов – взгляд изнутри.

Во время экскурсии по заводским помещениям Sendai, журналистам фотографировать запрещалось, но Nikon любезно предоставила фотографии, показывающие некоторые эпизоды производства, включая сборку зеркального фотоаппарата Nikon D3, большая часть операций которой выполняется в ручную. Все фото смотрите - Как собирают зеркальные фотоаппараты Nikon на заводе Sendai >>>

Коды ошибок фотоаппаратов Canon PowerShot и их расшифровка.

В статье расмотрены коды ошибок фотоаппаратов Canon PowerShot нескольких моделей. Несмотря на то, что в материале приведены коды устаревших моделей, их расшифровка актуальна и для современных цифровых фотоаппаратов Canon, как линейки IXUS, так и PowerShot, поскольку принцип работы системы самодиагностики мало изменился. С развитием фототехники, внедрением в цифровые фотоаппараты новых узлов и схем практически привело к тому, что значений кодов ошибок стало больше. Коды ошибок фотоаппаратов Canon PowerShot и их расшифровка >>>

Профессиональный ремонт фотоаппаратов Canon G7, G9, G10, G11, G12.

Фотоаппараты Canon PowerShot серии G7, G9, G10, G11, G12 это новый уровень производительности и удобства эксплуатации. С каждой новой моделью Canon неизменно «поднимает планку» качества цифровых фотоаппаратов. Фотомастерская Ремтелевид-сервис производит ремонт фотоаппаратов Canon G7, G9, G10, G11, G12 с гарантией. На странице расмонтрены часто встречающие неисправности, расценки согласно прейскуранта, сроки выполнения работ.. Профессиональный ремонт фотоаппаратов Canon G7, G9, G10, G11, G12, часто всречающие неисправности, стоимость ремонта согласно прейскуранта. >>>

FAQ по объективам, неисправности, вопросы и ответы. Письма в мастерскую Ремтелевид-сервис

Фотомастерская Ремтелевид-сервис производит ремонт объективов для SLR фотоаппаратв от штатных КИТ до телеобъективов включительно, на профессиональном уровне. По электронной почте, любой желающий может задать вопросы по ремонту и экспоуатации объективов, получить квалифицированный ответ. Наиболее интересные вопросы и ответы на них публикуем на страницах нашего сайта. Вопросы и ответы публикуем "как есть", т.е. без какой либо редакции и изменений... Читать дальше >>>

ERR 01 на зеркальных фотоаппаратах Canon EOS, описание неисправности и общие рекомендации по устранению.

Описание кода ошибки err 01 в зеркальных фотокамерах canon eos, даны общие рекомендации по устранению, подробно рассмотрена одна из распространённых неисправностей и пути решения проблемы в фотомастерской Remtelevid-service... Читать дальше - ERR 01 на зеркальных фотоаппаратах Canon EOS, описание неисправности и общие рекомендации по устранению >>>

Ошибка ERR 99 на зеркальных фотоаппаратах Canon EOS, описание неисправности и общие рекомендации по устранению.

Описание кода ошибки err 99 в зеркальных фотоаппаратах canon eos, даны общие рекомендации по устранению ошибки и определении источника неисправности самостоятельно, и кардинальные пути решения проблемы в фотомастерской Remtelevid-service... Читать дальше - Ошибка ERR 99 на зеркальных фотоаппаратах Canon EOS, описание и общие рекомендации по устранению | фотомастерская Ремтелевид-сервис >>>>

Коды ошибок зеркальных фотоаппаратов Canon EOS и их расшифровка | Canon EOS error codes.

В материале рассмотрены коды ошибок зеркальных фотоаппаратов Canon EOS, описание неисправностей, даны простые рекомендации по устранению неполадок. Коды ошибок зеркальных фотоаппаратов Canon EOS и их расшифровка | Canon EOS error code >>>>

Прайс литы на ремонт объективов.

Добавлена подробная информация с расценками ФОТОмастерской Ремтелевид-сервис на ремонт объективов таких производителей как Canon, Nikon, объективов Sigma и Tamron для фотокамер Canon Nikon Pentax Sony. Информация представлена в формате html. Так же можно скачать общий прайс лист в формате Exel. Ремонт объективов >>>>


Список всех статей с краткой аннотацией по ремонту видеокамер игровых приставок и другой аппаратуры опубликованных на нашем сайте.


Мануалы по ремонту и разборке цифровых фотоаппаратов, самостоятельный ремонт

  1. Главная
  2. Мануалы по ремонту
  3. Цифровые фотоаппараты

Найдено 2328 инструкций по ремонту цифровых фотоаппаратов.

Найти

Panasonic Samsung Canon Olympus Nikon Ricoh Fujifilm Casio Kodak Pentax Sanyo General Electric Minolta Polaroid Rollei
  • «
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • »
Разборка Samsung NX3000
Замена кнопки затвора Nikon Coolpix L820
Fujifilm X-M1 Разборка
Panasonic Lumix DMC-FZ1000 Разборка
Разборка камеры Fujifilm X30
Olympus OM-D E-M10 Разборка
Разборка Olympus Pen E-PL7
Panasonic Lumix DMC-TZ35 Верхняя сборка снятие / замена
Замена батареи GoPro Hero + LCD
Ремонт автофокуса Nikon D3100
Vtech kidizoom камера разборка
Nikon Coolpix S3100 Разборка камеры
Canon PowerShot SX200 IS Разборка объектива
Замена батарейного картриджа Polaroid One-Step 600
Замена объектива Fujifilm X30
Fujifilm X100T Разборка
Замена объектива Instax Mini 90

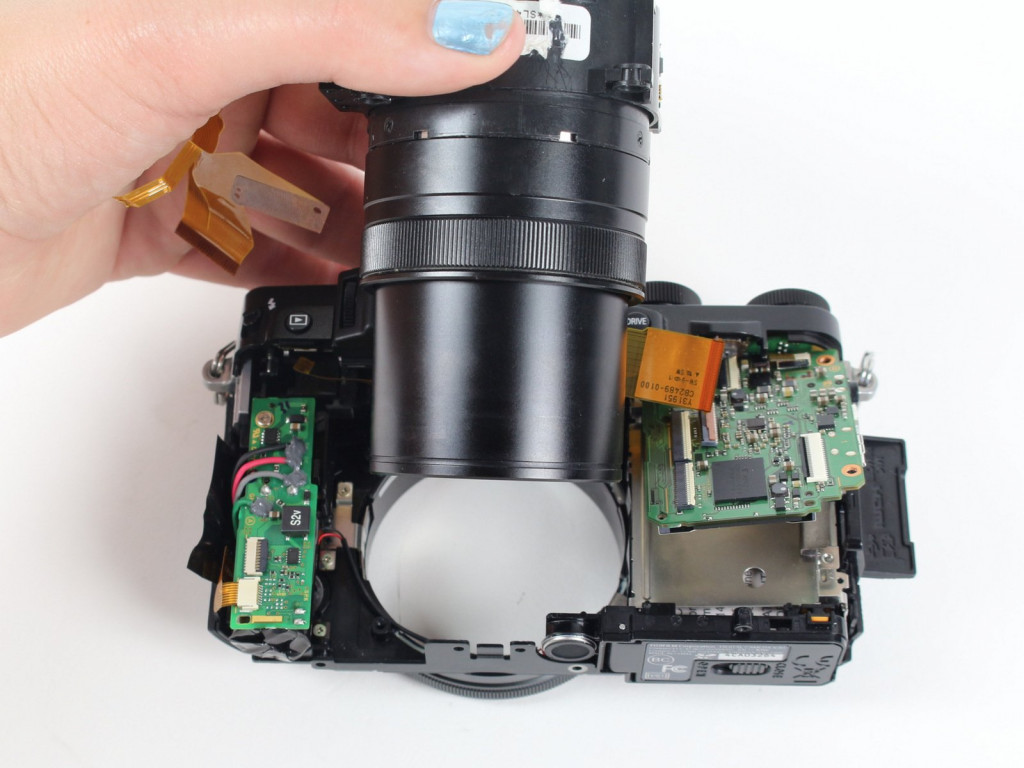

Разборка Panasonic LUMIX DMC-LX100
Замена объектива Canon PowerShot SX150 IS
Замена объектива Canon PowerShot A2200 в сборе
Samsung WB1100F Замена объектива камеры
Замена ЖК-экрана Sony NEX-5R
Замена вспышки Canon PowerShot SX50 HS
Замена дверцы аккумуляторного отсека Kodak EasyShare M2008
  • «
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • »

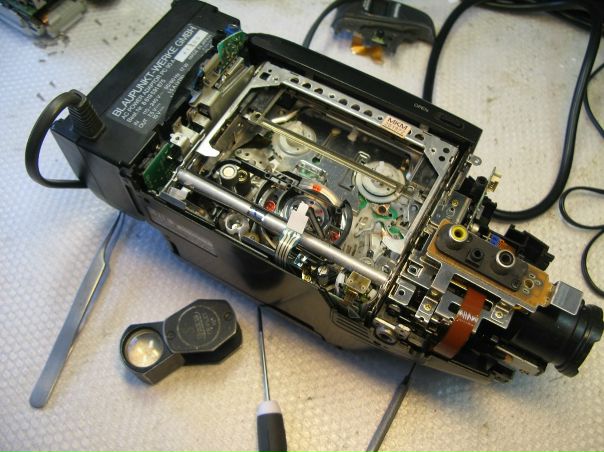

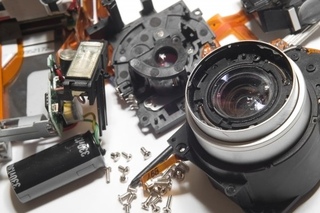

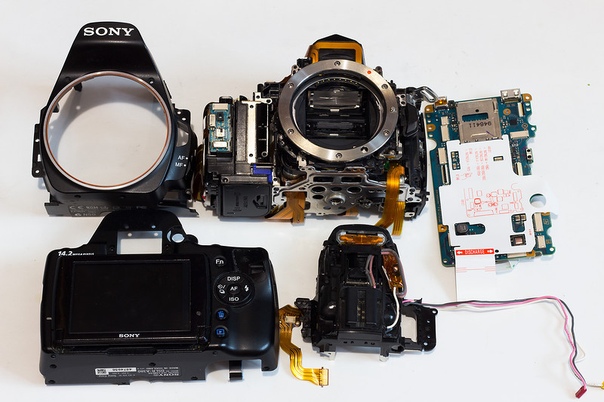

Ремонт фотоаппарата своими руками // ОПТИМИСТ

≡  22 Февраль 2014

А А А

Когда спрашиваешь у Google, как самостоятельно починить свой многострадальный фотоаппарат, то умный Гугл, как-то не очень советует это делать. ..


Чаще всего встречаются советы не ремонтировать фотоаппараты самому, а отдать их людям, обладающим специальными знаниями и навыками. А иначе можно так доремонтироваться, что потом уже никакие реанимационные меры не помогут...

Однако, нам ведь интересно посмотреть, что там внутри, - вдруг просто какой-то проводок отпаялся или пыли много собралось. Тогда, протерев пыль, мы можем очень гордиться, что самостоятельно починили фотоаппарат!


Однако, справедливости ради стоит отметить, что ремонт фотоаппарата дело не простое и отнимает очень много времени и душевных сил.

Google, во многом прав. Современные фотоаппараты таковы, что не то что починить, но и правильно разобрать его большая проблема. Что и в каком порядке откручивать, понять смогут не все. А особенно нервные люди могут взять в руки и молоток...

Однако, если человек с детства любит заниматься радиотехникой и ходил в кружок "Умелые ручки", то вероятность того, что фотоаппарат сможет еще сделать пару снимков возрастает. Но тут, кроме таланта, нужно еще уметь рисковать и иметь в запасе еще один фотоаппарат, на всякий случай. Ну а вообще-то, всеми нами движет, как я уже отмечал выше, знакомое еще по-детству желание - "А что там внутри..."

Следует отметить еще немаловажную деталь. Цена ремонта цифрового фотоаппарата зачастую равна стоимости самого фотоаппарата. И человек становится перед выбором, чинить поломавшийся аппарат или купить новый. А заодно и поковыряться во внутренностях первого...

А вдруг получится отремонтировать! Этож какое моральное удовлетворение можно получить!

Так что, выбор за Вами - отнести фотоаппарат в ремонт или купить новый. Или отремонтировать сложную цифровую технику самому и получить неизведанное ранее моральное удовлетворение и гордость за себя самого...

Удачи вам во всем!


Метки: знания • интересно • любопытство • люди • поломка • ремонт • техника • умения • фотоаппараты • человек

Комментарии:


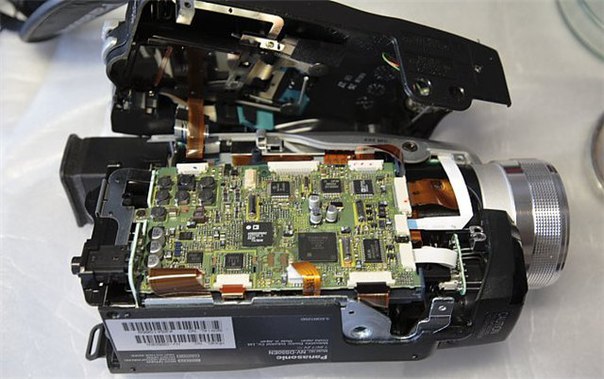

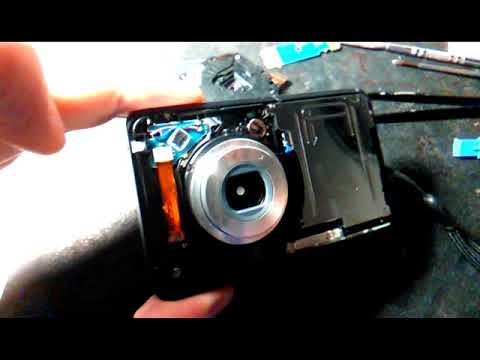

Как отремонтировать фотоаппарат? | Ремонтируем и чиним вместе!

Сегодня пленочные фотокамеры уже отошли в прошлое, а их место успешно заняли фотоаппараты цифровые. Новейшие технологии позволяют в полной мере наслаждаться искусством фотографии даже непрофессионалам. Тем не менее, такое высокотехнологичное устройство, как цифровой фотоаппарат тоже время от времени может выйти из строя. Доступные цены позволяют не заморачиваться с его ремонтом, а купить новый. Но, иногда затраты, чтобы отремонтировать фотоаппарат цифровой, могут быть куда меньшими за покупку нового устройства.

Несмотря на то, что внешне современный компактный цифровой фотоаппарат выглядит чуть больше мобильного телефона, его внутренне оснащение достаточно сложное. Здесь присутствует как электронная начинка, так и важнейшие движущиеся механические детали. Чтобы починить цифровой фотоаппарат своими руками, нужно не только ловкость рук, но и недюжое терпение.

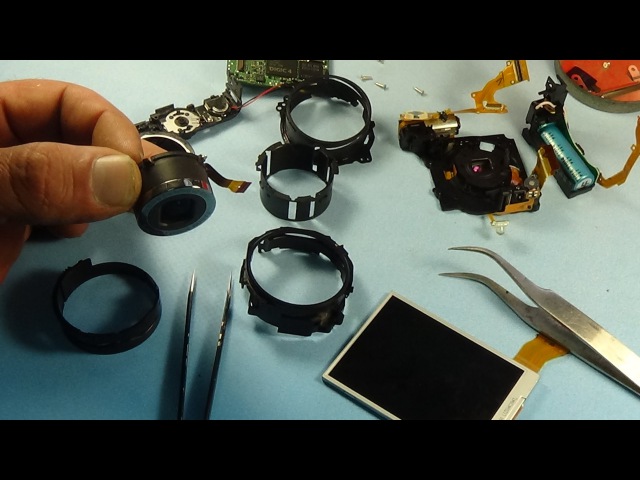

При механических повреждениях у цифровых фотоаппаратов чаще всего страдает самая хрупкая часть — оптика. Если быть более конкретным — корзина фотообъектива. Для примера рассмотрим вышедший из строя тубус объектива фотокамеры среднего ценового диапазона. Стоимость поломанной детали в данном случае куда дешевле нового устройства. Но, не так просто приобрести ее и заменить вышедший из строя элемент.

Понадобиться запастись набором отверток для часов, так как с их помощью разобрать корпус и починить фотоаппарат собственными руками будет гораздо легче. А ведь отремонтировать фотоаппарат, не разбирая его кожух, невозможно. И так, следует разобрать фотокамеру, придерживаясь нескольких простых рекомендаций. Во-первых, в помещении должно быть практически стерильно. В противном случае любая соринка на объективе или матрице станет бедой для всех Ваших последующих снимков. Во-вторых, нужно обеспечить качественное освещение рабочей поверхности — внутренние детали и элементы закреплены посредством очень мелких винтиков, которые терять крайне нежелательно.

В процессе разбора корпуса фотоаппарата нужно тщательно запоминать последовательность съема элементов. А для удобства работы будет не лишним предварительно намагнитить или использовать соответствующие отвертки. Разобрав устройство, нужно также обеспечить ему сохранение до момента приобретения вышедшей из строя детали.

Если выполнить разборку корпуса фотокамеры своими силами не получается, то за определенную сумму, равную стоимость тубуса объектива, Вам данную процедуру осуществят и в сервисном центре. Самостоятельный же ремонт фотоаппарата не только сэкономит Ваши «кровные», но и поможет лучше познакомиться с Вашим «цифровым другом».

Цифровой фотоаппарат Canon PowerShot S2 IS секреты ремонта, разборка, устранение неисправности "залипший затвор" объектива, коды ошибок, сервисная инструкция

Canon PowerShot S2 IS - достаточно удачный для своего времени цифровой фотоаппарат с неплохим сочетанием функций и свойств, в частности объектива. Достаточно вспомнить 12-тикратный зум, режим супер-макро и image stabilizer.

У этой модели есть и свои типовые неисправности. Наиболее часто встречающаяся неисправность - залипание шторок затвора объектива. При этом изображения через объектив нет, темный экран, на котором только служебные символы.

При регулярном пользовании фотоаппаратом неисправность прогрессирует постепенно. Если аппарат лежал несколько недель - наступает устойчивое состояние залипания. После нескольких попыток включения - выключения может заработать нормально, но после паузы в работе в несколько часов неисправность опять напомнит о себе. Эта типовая для этих фотоаппаратов (а, точнее, объективов) неисправность встречается довольно часто после 2-х лет эксплуатации. Однажды возникнув, будет напоминать о себе до тех пор, пока не будут предприняты радикальные меры по ее устранению.

Существуют 3 способа борьбы с неисправностью "залипший затвор":

  1. Отдать в мастерскую - сгребут от 100 до 250 US$ в зависимости от крутизны мастерской
  2. Попытаться временно восстановить работоспособность (если срочно надо) без разборки фотоаппарата. После чего для устранения причины неисправности воспользоваться способами 1. или 3. Способ может не сработать!
  3. Для специалистов с головой и руками - самостоятельный ремонт.

Причина неисправности - залипший затвор объектива, который не может открыться и позволить изображению попасть на ПЗС (CCD) матрицу. В фотоаппаратах Canon, по крайней мере в PowerShot, шторки затвора должны работать насухую, без какой бы то ни было смазки. Со временем на них попадает смазка с соседних механических узлов, увеличивается трение шторок затвора настолько, что они перестают открываться (или гораздо реже - закрываться).

Способ 2 устранение залипания затвора средствами фотоаппарата без разборки

1. Ставим режим Tv.
2. Включаем. Ставим максимальную выдержку (15 секунд).
3. Делаем снимок и в течение этих 15-ти секунд делаем одно из следующего:
3.1. Аккуратно постукиваем по объективу, например, резиновой ручкой отвертки или другим аналогичным предметом. Переусердствовать не стоит!
3. 2. Открываем крышку батарейного отсека. Затем секунд через 10-20 закрываем ее и включаем фотоаппарат.
4. Повторяем пункт 3. пока не поможет.
Способ ВАРВАРСКИЙ, а эффект ВРЕМЕННЫЙ! Иногда вообще не помогает.

Способ 3 устранение залипания затвора путем очистки его шторок.

Так, как сервисная инструкция для фотоаппарата Canon PowerShot S2 IS, по крайней мере на период ремонта, в и-нете отсутствовала, и чтобы "лишних" деталей было поменьше, разборку решили заснять.

Не столько времени занимает само устранение неисправности, сколько разборка с последующей сборкой. Запаситесь терпением, а также небольшой крестовой отверткой типа часовой, неплохо бы иметь набор часовых отверток, пинцет с тонкими, желательно изогнутыми кончиками, нож (для вскрытия пластикового корпуса путем расклинивания).

Полагаю, нет смысла напоминать, что в ремонте такой техники очень важна аккуратность и категорически противопоказана спешка. Очень осторожно со шлейфами (ленточными кабелями)! Желательно не путать снятые винты, чтобы при сборке они оказались на своих местах. Кроме длины они идут еще и с разным шагом - мелкий под металл, крупный, соответственно вворачивается в пластик.
Методика разборки фотоаппарата Canon PowerShot S2 IS

Снимаем крышки в такой последовательности: задняя, боковая, передняя, верхняя с переключателем режимов, снимаем фотовспышку. На рисунках 1, 2 и 3 фотоаппарат со снятыми крышками.

Рисунок 1


Рисунок 2


Рисунок 3

Снимаем панель контактов кнопок (рисунок 4)

Рисунок 4

Все мешающие ленточные кабеля разъединяем. Несколько ленточных кабелей имеют по 2 отверстия у окончаний. За них и следует вытаскивать такие кабеля с разъемов при помощи пинцета с тонкими кончиками. Несколько разъемов имеют защелки - фиксаторы, которые перед съемом кабелей необходимо разблокировать. В противном случае есть риск надорвать кабель!

Далее снимаем плату процессора (рисунок 5) и объектив. Он крепится к шасси с помощью 3-х винтов (на рисунке 5 обведены синим). Этим еще и разблокируется ограничитель трансфокатора.

Рисунок 5

Снимая объектив, не потеряйте токосъемную пружину (на рисунке 6 обозначена "1").

Рисунок 6


Рисунок 7


Рисунок 8

Далее разборка объектива. Открутив 2 винта, разбираем редуктор, вынимаем и складываем 3 зубчатых колеса (рисунок 8). Затем откручиваем 3 стягивающих винта (на рисунке 6 обведены синим цветом). Один из винтов расположен под шлейфом. Далее аккуратно, с поворотом, снимаем наружную часть с внутренней (рисунок 9). При этом желательно умудриться задвинуть внутреннюю подвижную линзу (1 на рисунке 10) обратно к наружной линзе объектива. В противном случае, если она сойдет с направляющей 3, шарик 2 выскочит под давлением находящейся под ним пружинки. Заправить их обратно не сложно, сложнее найти так, как отскакивают достаточно далеко. Другой вариант общеизвестен - разборка в прозрачном полиэтиленовом пакете. Это как кому нравится.

Рисунок 9


Рисунок 10


Рисунок 11

Еще следует позаботиться, чтобы не потерялся бронзовый направляющий наконечник 1 (рисунки 13 и 15). Он держится в отверстии только на густой консистентной смазке. На рисунках 12 - 17 детально изображена внутренняя часть объектива.

Рисунок 12


Рисунок 13


Рисунок 14


Рисунок 15


Рисунок 16


Рисунок 17

Наконец-то мы добрались до виновника ремонта - узла диафрагма + затвор (рисунки 18-20). Его необходимо снять, выпаяв ленточный кабель на электромагните (всего 2 пайки), и открутив шаговый двигатель привода диафрагмы. Собственно, причина заключается в том, что смазка с обильно смазанного двигателя или редуктора постепенно перетекает на диафрагму и затвор. Но для привода диафрагмы используется двигатель с редуктором, и его крутящий момент весьма существенный, а затвор приводится в движение электромагнитом, который переводит затвор в противоположное состояние коротким импульсом. Поэтому и отражается неисправность только на затворе, хотя смазка попадает и в диафрагму.

Рисунок 18


Рисунок 19


Рисунок 20

Разбирать этот узел не советую - на последующую сборку ушло часа 3.

Рекомендую следующий способ очистки: Для чистки потребуется 96% этиловый спирт как можно чище (медицинский), набранный в шприц кубов 5 - 10. Поливать в положении электромагнитом кверху, намочив узел ниже электромагнита спиртом, затем осторожно двигая рычажками затвора 1 и ирисовой диафрагмы 2 (рисунки 18 и 20), добиться вымывания масла между шторками. На этом этапе без фанатизма - когда жидкости в шторках много, или ее совсем нет, они двигаются совершенно свободно, но если жидкости чуть-чуть, они слипаются, и излишним усилием их легко повредить! Промывка заняла около 40 минут.

Чистить неэтилированным очищенным бензином не пробовал, но, полагаю, возможно, и, даже более эффективно. Важно, чтобы жидкость была без примесей, испарялась без осадка. Проверить можно, капнув на стекло, и подождать, пока испарится.

На завершающем этапе очистки узел промокнуть салфеткой и дать просохнуть. Далее убедиться в свободном движении рычажков затвора 1 и ирисовой диафрагмы 2 (рисунки 18 и 20). В случае заеданий промывку повторить. Далее собрать в порядке, обратном описанному.

На всякий случай, сопротивление исправного электромагнита привода шторок затвора 35 Ом.

Для тех, кто решился на разборку узла затвора и ирисовой диафрагмы, рисунок 21.

Рисунок 21

Весь продесс ремонта занял в сумме около 11 часов (вместе с фотографированием этапов ремонта и сборкой узла диафрагмы и затвора).

И напоследок, пара полезных ссылок:
1. Коды ошибок фотоаппаратов Canon
2. Резидентный софт для цифровиков Canon, значительно расширяющий их возможности.

    Мои наилучшие пожелания!        Игорь Лысоконь        г. Одесса        20/09/2010

    Эксклюзивно для Теле- РадиоМастер 2007

Ремонт цифровых фотоаппаратов своими руками Скачать бесплатно для Windows

1 Программное обеспечение SRS1 90 Условно-бесплатное ПО

Digital Camera Poster Creator позволяет создавать высококачественные плакаты.

7 Mars Semiconductor Corp. 184 Обновить

USB-драйвер.

5 Pro Data Doctor Pvt Ltd 192 Условно-бесплатное ПО

Data Recovery может извлекать и восстанавливать все файлы изображений, которые отсутствуют.

7 Макаяма 173 Условно-бесплатное ПО

Digital Camera Media Studio для просмотра телепрограмм и видео на цифровом телефоне.

19 Copyright (C) 2005-2007 001Micron Tools (подразделение Pro Data Doctor Pvt. Ltd.) 1 Условно-бесплатное ПО

Восстановить изображения с цифровой камеры фото файлы восстановить восстановить восстановить удалено отформатировано потеряно стерто i....

12 Корпорация Индиго Роуз 12 Обновить

Драйвер изображения.

11 Азфар Шамси 1

с легкостью сохранит все ваши фотографии и видео за один шаг.

7 OLYMPUS IMAGING CORP. 15 307 Бесплатное ПО

Обновите прошивку цифровой камеры Olympus, объективов и аксессуаров.

InstallShield Software Corporation Обновить

Драйвер изображения.

29 BYclouder 6 Условно-бесплатное ПО

Восстановление удаленных фотографий, снятых цифровыми камерами, с устройств хранения.

Smart-Cam-MV 6 Коммерческий

Smart-Cam CMM конвертирует любую видеокамеру, цифровую камеру, веб-камеру, сканер и т. Д.

5 Информация о записи видео 127 Условно-бесплатное ПО

Цифровой видеорегистратор

- это устройство для записи видео с вашей цифровой камеры.

степок Условно-бесплатное ПО

Digital Photo Plus (DP ++) - это программное обеспечение, которое может улучшить функции цифровой камеры путем слияния серийных номеров ....

7 Corel Corporation 1,357 Бесплатное ПО

альтернатива традиционному ПО для цифровых фотоаппаратов.

66 Nuance Communications, Inc.27 744 Коммерческий

Вы можете конвертировать PDF-файлы и изображения цифровой камеры в редактируемые документы.

4 Итикава Софт Лаборатория 4 762 Условно-бесплатное ПО

Эта программа создает изображение из RAW-данных цифровой камеры.

14 Решения Tempest 2 173 Бесплатное ПО

Он переименовывает фотографии с цифровой камеры в хронологическом порядке.

MediaChance 2000 35 год Бесплатное ПО

Устраняет шум от ПЗС цифровой камеры во время ночных снимков с длинной выдержкой.

12 PhoTags Inc. 23 Условно-бесплатное ПО

Программа обработки фотографий для пользователей цифровых камер.

Ремонт цифровых фотоаппаратов своими руками


(обновление от 23 февраля 2014 г.С момента публикации этой статьи мы решили, что эта тема обширна и требует отдельного блога. Таким образом, , пожалуйста, также посетите наш новый блог по редактированию видео , чтобы получить намного больше материалов и руководств по теме редактирования видео. В обучающих программах используется только бесплатное программное обеспечение (), и ссылки для скачивания предоставляются с каждой статьей.) .

На самом деле существует довольно много очень хороших и, что более важно, абсолютно бесплатных программ для редактирования видео .Но, как и программное обеспечение для восстановления фотографий, бесплатную бесплатную программу очень сложно найти с помощью простого поиска в Google. Вы можете встретить некоторых, которые утверждают, что они бесплатны, но будут запрашивать оплату в последний момент, когда вы попытаетесь сохранить файл, или поместите водяной знак на свои сохраненные файлы, который можно удалить только путем оплаты. Некоторые из них также широко представлены в Google, но могут быть просто ужасными, сложными в использовании или очень устаревшими программами. Эта статья будет сосредоточена только на более новом , высококачественном , HD-совместимом и, что наиболее важно, бесплатном программном обеспечении для редактирования видео без шуток. Подробные руководства по их использованию в базовом (разделение, вырезание, переходы и т. Д.) И расширенном редактировании видео (хроматический ключ, картинка в картинке, ...) можно найти здесь.


Видеоредактор FileLab

Первой программой, о которой будет рассказано в этой статье, является FileLab Video Editor. FileLab включает в себя широкий выбор предустановленных видеоэффектов, подобных Windows Movie Maker. НО он также имеет настраиваемую цветовую коррекцию , включающую яркость, контраст, оттенок, насыщенность и гамму (обычно это позволяют только платные программы). Также включены многие эффекты видео и переходов помимо того, что предлагает WMM. Кроме того, вы можете точно настроить и настроить многие из этих предустановленных эффектов и переходов, щелкнув их правой кнопкой мыши на шкале времени (WMM не позволяет вам этого делать).

Еще одним отличием от других бесплатных программ для редактирования видео является превосходный редактор заголовков FileLab . Кроме того, ваше видео может быть сохранено во многих различных форматах, помимо WMV. Вы можете легко сохранять файлы в форматах для веб-видео ( YouTube, Facebook, TwitVid... все сохранены как H.264), 720p HD (DivX, Xvid, MPEG-2, H.264 / AVC), а также предустановки для IPhone, iPod, iPad, Android, XBox360, PS3, PSP. Но даже со всеми этими функциями программа была разработана, чтобы быть очень простой в использовании, и это так.


У этой программы есть свои минусы. Во-первых, он запускается из облака в окне браузера как «подключаемая» программа. Но для некоторых это может быть полезно, поскольку на самом деле установка программного обеспечения не требуется. Но для работы в вашем браузере требуется подключение к Интернету.А чтобы сохранить окончательное видео, вы должны войти в Facebook, Google или Yahoo. Программу можно запустить или загрузить отсюда.
Ниже приведены краткие видеоматериалы о бесплатной программе для редактирования видео FileLab, демонстрирующие некоторые из ее наиболее важных функций. Каждый из них был создан с помощью FileLab:

«Картинка в картинке» Редактирование видео с помощью FileLab

FileLab Бесплатная программа для редактирования видео

VSDC Video Editor с зеленым экраном!

VSDC Video Editor в настоящее время распространяется бесплатно в виде бета-версии. Это очень продвинутый видеоредактор, сопоставимый с большинством продвинутых платных редакторов, но при этом его относительно легко изучить и использовать. В настоящее время это одна из немногих бесплатных программ, у которой есть возможность редактирования «цветного ключа» и «зеленого экрана» . Мне известны только две другие бесплатные программы с возможностью цветового ключа (Debugmode WAX ​​и Zwei-Stein), и обе очень сложны в использовании по сравнению с VSDC.

С VSDC вы можете редактировать и сохранять видео в самых популярных форматах и ​​схемах сжатия, включая видео высокой четкости (HD), AVI, H.264, MP4, MKV, MTS, 3GP, WMV, QT, MP3, MPEG2 FLV, SWF. YouTube. Вы можете скачать его отсюда , пока это бесплатно, потому что со временем это станет платным. К сожалению, когда этот день настанет, он будет удален из этой статьи, так как в этом блоге будут представлены только бесплатные программы. А вот несколько видеоуроков по использованию VSDC Free Video Editor:

Редактирование с помощью бесплатного видеоредактора VSDC

VSDC Green Screen (Chroma Key) Редактирование
(Да, теперь вас тоже могут похитить инопланетяне!)

Редактирование нескольких разделенных экранов!

(прошу прощения за свои певческие способности и микрофон веб-камеры)


Конвертер видео Freemake

Freemake - это новое поколение программ для обработки видео "все в одном". И как следует из слова, это полностью бесплатное ПО, без пробных периодов, без водяных знаков, ничего. Это бесплатное программное обеспечение, не шучу. Но из-за того, что она набирает популярность, я уверен, что однажды эта программа будет включать в себя некоторые средства монетизации для ее создателей. Но пока я им очень доволен и использую довольно часто.

Freemake, лучший швейцарский армейский нож для видеопроцессоров. Freemake - самая простая программа, которую я когда-либо видел, для преобразования всех этих коротких видеоклипов с вашей цифровой камеры в конечную продукцию, которую вы можете просматривать на своем DVD, BluRay или практически любом другом устройстве, которое может воспроизводить видео, независимо от формата. .FreeMake может конвертировать ваши видео практически во все основные видеоформаты, используемые смартфонами, планшетами и даже многими играми и mp3-плеерами.

Возможности включают:

- DVD Ripper / Converter - для преобразования DVD в другие форматы, например для просмотра на мобильных устройствах . Или просто сделайте резервные копии своих DVD (позвольте своей совести указывать, куда вы можете пойти с этим).

- Устройство записи DVD и Blu-Ray - для просмотра видео на проигрывателях BR и DVD.

- Загрузчик и загрузчик видео - для загрузки / сохранения ваших любимых видео с YouTube , Facebook, Vimeo, Dailymotion и многих других сайтов. Благодаря встроенному загрузчику видео, он также позволяет очень легко загружать ваши собственные видео на YouTube (в настоящее время программа загрузки поддерживает только YouTube).

- Базовый видеоредактор - для вырезания, склейки, соединения. Также вы можете изменить уровень звука каждого из ваших видеоклипов индивидуально из редактора.Доступно только 2 перехода, ни один или переход с затуханием. Но на самом деле это все, что вам нужно. Ничто так не подчеркивает хромое видео, как кувырки, завихрения, переходы.

- Видео конвертер с настраиваемым изменением размера видео, битрейта и аудио. Также включена поддержка субтитров, так что вы можете просматривать свои фильмы с их субтитрами на различных устройствах.

- предустановки видео для устройства, или вы можете установить и сохранить пользовательские предустановки видео для вашего конкретного устройства.

- Photo alideshow maker со звуком, вводимым пользователем (вы можете загружать любой звук, который вам нравится. Некоторые другие бесплатные производители видео могут заставить вас использовать только их предустановленную музыку).

- Аудиоконвертер и экстрактор . Сохраните музыку или звуковую дорожку из любого видео в формате mp3. При желании вы можете изменить семпл и битрейт для сохраненного файла.

Следующее видео было создано с помощью Freemake. Он рассматривает каждую из вышеперечисленных возможностей более подробно, чтобы вы могли убедиться в этом сами и решить, подходит ли FreeMake для вас.Если вы думаете, что хотите попробовать эту бесплатную программу, вы можете загрузить Freemake прямо из Freemake здесь. Возможно, вы захотите не забыть обратить особое внимание на снятие флажка с любых поддерживаемых рекламой панелей инструментов , которые могут быть предложены в процессе установки (почему CNET начала это делать?). Для работы программы также требуется Microsoft .NET Framework 4.0. Обычно он устанавливается на большинстве новых ПК. Но если Freemake не работает на вашем компьютере, вам, вероятно, также потребуется установить NET Framework.Это очень просто, и вы можете бесплатно установить .NET FW 4.0 прямо из Microsoft по этой ссылке для загрузки. А вот несколько уроков по Freemake:

Редактирование и загрузка YouTube HD с помощью Freemake

(Легче этого не может быть!)


Программа Freemake Free Video Converter

Конвертер видео VSDC

Совершенно новый релиз (август 2012 г.) !! VSDC - еще одна программа обработки видео "All-in-One".Это также полностью бесплатное ПО. Имеет большинство возможностей Freemake, но имеет некоторые дополнительные преобразования, которых Freemake в настоящее время не имеет (например, преобразование Real Media RM). Кроме того, не требует MS NET Framework и отлично работает на большинстве ПК. Рекомендуем попробовать как Freemake, так и VSDC, чтобы выбрать наиболее подходящий. Не ошибетесь, так как оба бесплатны. Загрузите VSDC здесь .


Бесплатная программа для преобразования видео VSDC

Обучение ремонту камеры: ресурсы

Общество фототехнологов

SPT - организация техников по ремонту фотоаппаратов. Членство включает доступ к обширной библиотеке технической информации.

Как проверить линзы (PDF)

Статья из старого журнала Modern Photography, показывающая, как проверить свои линзы на разрешение.

Список расстояний до регистров крепления объектива (PDF)

Это список расстояний регистра крепления для большинства креплений объектива, с которыми вы столкнетесь.Регистровое расстояние - это расстояние между креплением объектива и плоскостью пленки в камере. Важно знать правильное расстояние регистрации для камеры, поскольку оно регулируется для исправления проблем с точностью фокусировки.

Список камер Cosina

Cosina - это японский OEM-производитель 35-мм зеркальных фотоаппаратов начального уровня для многих других компаний, включая таких крупных производителей, как Canon, Olympus и Nikon. Это список всех камер, произведенных Cosina, который может быть полезен специалистам по ремонту, потому что большинство из них были построены по одной базовой конструкции и имеют много общих внутренних частей.

Сайт технического обслуживания Classic Nikon Ричарда Хоу

Отличное руководство по ремонту пленочных фотоаппаратов Nikon. Также включает несколько руководств «Основы ремонта камеры», которые применимы к любому типу оборудования.

Аппаратный ресурс Olympus Страница

Огромный архив сервис-мануалов Olympus, схем разобранных деталей и статей по ремонту.Включает в себя несколько хороших руководств по ремонту OM-System.

Arctic Wolf's Nikon Resources

Сокровищница руководств по обслуживанию, брошюр и исторической информации об оборудовании Nikon от классических пленочных до цифровых.

Graflex.org

Информация о фотоаппаратах Graflex, держателях пленок, вспышках, дальномерах и объективах. На странице технической информации есть несколько руководств по обслуживанию.

Файлы Rokkor

Огромный архив информации об оборудовании Minolta, особенно о механизмах ручной фокусировки.

Что случилось с Minolta и конденсаторами?

Объяснение того, почему так много камер Minolta с ручной фокусировкой умирают из-за выхода из строя электронных конденсаторов.

Камеры-сироты

Сайт Майка Буткуса, предлагающий сотни бесплатных загрузок руководств по фотоаппаратам и другому фотооборудованию.В основном руководства пользователя; но у него есть и руководства по ремонту.

Сайт по ремонту фотоаппаратов Nikon

Учебники по ремонту фотоаппаратов Nikon. Содержит информацию о классическом дальномере Nikon, пленочных и цифровых SLR.

Contax 139 Ресурс

Информация о Contax 139. Включает руководства по обслуживанию, инструкции, брошюры и руководства по ремонту.

Яшика Гай

Учебники по ремонту дальномерных фотоаппаратов Yashica. Также продает адаптеры, позволяющие использовать современные батареи в камерах, предназначенных для использования ртутных батарей.

Pentax Auto 110

Обширная библиотека информации о системе Pentax Auto 110. Включает руководства по обслуживанию, руководства по ремонту, руководства пользователя, брошюры и многое другое.

Часто задаваемые вопросы о ремонте стробоскопа Сэма

Примечания по поиску и устранению неисправностей и ремонту электронных вспышек и стробоскопов.

Yashica Electro 35 "Pad of Death"

Учебное пособие Майка Элека о том, как исправить проблему Yashica Electro 35 "Pad of Death".

Коллимация линзы без коллиматора

Учебное пособие Майка Элека, показывающее, как коллимировать (откалибровать точность фокусировки) объектив с помощью 35-мм SLR с телеобъективом.

Русские копии Hasselblad

Информация о том, как работают камеры Hasselblad 1600/1000 и их российские копии (Киев 80, Киев 88, Салют) и чем российские камеры отличаются от моделей Hasselblads, по которым они были созданы.

Rollei 35 TE Руководство по ремонту

Обучающее руководство Луиса Эстевеса, показывающее, как выполнить несколько ремонтов Rollei 35 TE.

Yashica 35 GSN Регулировка дальномера

Учебное пособие Луиса Эстевеса, показывающее, как заменить и настроить дальномер на Yashica 35 GSN.

Блог ЮКОСТИЛ о ремонте линз

Учебные пособия по разборке и ремонту многих современных объективов для дальномерных и цифровых беззеркальных камер.

Фиксировать пленочные камеры

Статьи и руководства по ремонту фотоаппаратов от Марка Овертона.Также есть инструкции по созданию собственного автоколлиматора для калибровки линз!

Информация о широкоформатном листовом затворе

Техническая информация о листовых ставнях, используемых в широкоформатных объективах. Включает Compur, Copal, Prontor, Ilex и Wollensak.

Retina Rescue

Крис Шерлок - мастер по ремонту фотоаппаратов из Новой Зеландии, специализирующийся на ремонте и восстановлении фотоаппаратов Kodak Retina.На его сайте есть ряд руководств по ремонту, которые мистер Шерлок сделал для тех, кто хочет отремонтировать свои классические камеры Kodak.

Страницы камеры Мика Фейербахера

Учебники по ремонту некоторых классических пленочных фотоаппаратов. Также есть много другой полезной информации по классическим камерам, работе в фотолаборатории и другим темам фотографии.

Киев 60 Руководство по ремонту

Учебное пособие по ремонту и калибровке Киев 60.Включает разборку, калибровку выдержки, калибровку фокуса и калибровку экспонометра.

Видео ремонта камеры Кеннета Олсена

Канал датского фотографа Кеннета Олсена на YouTube показывает, как ремонтировать многие типы фотоаппаратов и объективов, от классических пленочных до современных цифровых SLR.

Мой взгляд на фотографию - Уроки по использованию объективов

Ряд руководств по ремонту, в основном для классических объективов с ручной фокусировкой от Canon, Minolta и Nikon.

FixYourCamera.org

Видео, в которых техника разбирает множество различных современных цифровых фотоаппаратов и объективов.

Craig Camera

Реализует оттиски инструкций по эксплуатации и ремонту фотоаппаратуры. Если вы не можете найти бесплатное руководство по обслуживанию в Интернете, проверьте здесь.

Устаревшие руководства Canon

Руководства по эксплуатации, некоторые руководства по обслуживанию и другая информация о пленочных камерах Canon.

Исправить старые камеры

Канал на YouTube с видеороликами, показывающими пошаговые инструкции по ремонту старых фотоаппаратов.

Детали Graflex

Детали и аксессуары для широкоформатных SLR Graflex. Также предлагает услуги по ремонту и реставрации, новые занавески и инструкции по ремонту.

Руководства и др. Graflex

Инструкции по эксплуатации и обслуживанию фотоаппаратов Graflex и аксессуаров.Особый интерес представляет БЕСПЛАТНАЯ программа для Windows для создания фокусирующих кулачков для дальномера в камере Super Graphic!

Запасные части Minox

Запасные части для фотоаппаратов Minox.

Ремонтная страница Minox B

Руководство по ремонту Minox B.

Сбор и ремонт старых фотоаппаратов

Цифровые наручные часы DIY - Zak's Electronics Blog ~ *

Главным стимулом для этого проекта было увидеть, сколько я могу втиснуть, с точки зрения аппаратного и программного обеспечения, в устройство, похожее на наручные часы, которое не больше самого дисплея. OLED-дисплей был выбран из-за того, что он имеет толщину всего 1,5 мм и не требует подсветки (каждый пиксель излучает свой собственный свет), а в основном потому, что он выглядит круто. Изначально часы должны были иметь дисплей 0,96 дюйма, но оказалось слишком сложно разместить под ним все, что я хотел. Увеличение размера до 1,3 дюйма было идеальным.



Схема наручных часов


С аппаратной стороны часы содержат микроконтроллер Atmel ATmega328P, стабилизатор 2,5 В, Maxim DS3231M RTC, 1.3 ″ 128 × 64 монохромный OLED, 2 светодиода (красный и зеленый), зуммер, 3-позиционный переключатель для навигации, питание от LiPo-аккумулятора емкостью 150 мАч, который можно заряжать через USB и 2 печатных платы (хотя одна печатная плата используется только как подъемник для OLED).

ATmega328P использует свой внутренний генератор 8 МГц и работает от линейного стабилизатора 2,5 В. Его ток потребления составляет около 1,5 мА в активном состоянии и 100 нА в спящем режиме.

DS3231M RTC - это превосходный чип, заключенный в небольшой 8-контактный корпус, который включает встроенный резонатор MEMS с температурной компенсацией с точностью ± 5 ppm (± 2 минуты 40 секунд в год).Требовались только развязывающий конденсатор и несколько дополнительных подтягивающих резисторов. RTC подключен так, что вместо подачи питания на вывод VCC он подается на вывод Vbat, что снижает потребление тока с примерно 100 мкА до 2,5 мкА.
К сожалению, этот чип, кажется, очень трудно достать по разумной цене, если вы не в США. Пришлось получить свои образцы.

В цепи зарядки батареи используется Microchip MCP73832 вместе с некоторыми дополнительными компонентами для распределения нагрузки, при которых батарея может заряжаться без вмешательства в нее остальной части часов.

Вы могли заметить на схеме, что светодиоды напрямую подключены к микроконтроллеру без каких-либо резисторов. Внутренние полевые МОП-транзисторы микроконтроллера имеют сопротивление включения около 40 Ом, поэтому при напряжении питания 2,5 В и светодиодах с 2 В f около 12,5 мА проходит через светодиоды. Я бы хотел иметь синий светодиод, но падение напряжения для них обычно превышает 3 В, что потребовало бы дополнительных резисторов и полевого МОП-транзистора.

Поскольку микроконтроллер работает на 2.5 В, чтобы получить показания АЦП, необходимо немного снизить напряжение батареи. Это делается простым делителем напряжения. Однако с делителем напряжения, подключенным к батарее, через него будет постоянно протекать ток около 350 мкА, это огромная трата энергии. Был добавлен P-MOSFET (и некоторое преобразование уровня напряжения для него, о котором я забыл в первой версии, поэтому он всегда был включен), поэтому делитель можно включать только при необходимости.

Используемый регулятор на 2,5 В - это Torex XC6206, выбранный в первую очередь из-за его крошечного тока покоя всего в 1 мкА.
Почему линейный регулятор, а не импульсный? Импульсные регуляторы, на которые я смотрел, имели КПД не менее 80% при нагрузке 2 мА, но этот КПД быстро упал до менее 50% при нагрузке 100 мкА. Поскольку устройства, подключенные к регулятору, потребляют 2–3 мкА в спящем режиме, импульсный стабилизатор работал бы очень плохо по сравнению с линейным регулятором. Эффективность линейного регулятора 2,5 В составляет 60% при входном 4,2 В до 83% при входном 3 В.

Нижняя сторона

Верхняя сторона, под дисплеем

Итак, в нашем распоряжении красивый OLED-дисплей и 32 КБ места для программ. Разве мы не можем иметь больше, чем просто время и дату?

Много времени было потрачено на оптимизацию кода рендеринга, которая, короче говоря, включает в себя копирование растровых изображений из флэш-памяти в буфер кадра в ОЗУ и отправку буфера кадра через SPI на OLED.Конечным результатом была возможность поддерживать 100+ кадров в секунду почти во всех областях часов с 8-мегагерцовым AVR. Однако, поскольку анимация основана на кадрах, а не на времени, и для экономии энергии, частота кадров ограничена 60 кадрами в секунду.

Некоторые из основных анимационных вещей:

  • ЭЛТ-анимация при входе и выходе из спящего режима (аналогична ЭЛТ-анимации, которая есть на некоторых смартфонах Android).
  • Основные временные числа имеют эффект тикера.
  • У меню есть анимация прокрутки влево / вправо, и при выборе опции текущее меню выпадает с экрана, а следующее выпадает.
  • Установите до 10 сигналов времени.
    Количество сигналов тревоги ограничено только объемом доступной EEPROM.
  • Каждый будильник имеет час, минуту и ​​дни недели, когда он должен быть активен.

Меню аварийных сигналов

Прорыв

Автомобиль dodge

Фонарик
Включает все OLED-пиксели и светодиоды, также имеет режим стробоскопа

Секундомер

  • 3-канальный регулятор громкости
  • Тайм-аут сна
  • Яркость дисплея
  • Анимации
    Вы ведь не собираетесь их выключать?

Настройки объема

В «активном» режиме микроконтроллер старается как можно чаще переходить в спящий режим. В режиме ожидания контроллер будит каждую миллисекунду, чтобы увидеть, нужно ли что-то обновлять, если нет, то он возвращается в режим ожидания, это обычно занимает менее 100 мкс, если дисплей не нуждается в обновлении. В этом режиме потребляемый ток может составлять от 0,8 мА до 2 мА, в зависимости от того, сколько времени требуется для отрисовки кадров (быстрое время отрисовки кадра = больше времени в режиме ожидания).

В «спящем» режиме микроконтроллер выключает OLED-дисплей и переходит в спящий режим с пониженным энергопотреблением, в котором он пробуждается только нажатием кнопки, сигналом RTC или подключением USB.В этом состоянии микроконтроллер потребляет ~ 100 нА.

В спящем режиме общий ток, потребляемый часами, составляет около 6 мкА. В активном режиме потребление тока может варьироваться от 2 мА до более 70 мА, хотя обычно потребляемый ток составляет 10 мА.


Время автономной работы в различных режимах
Емкость аккумулятора: 150 мАч
Минимум
(спящий режим)
Типичный
(основной дисплей времени)
High
(фонарик)
6uA
2,85 года
10 мА
15 часов
64 мА
2 часа 20 минут

Если часы находятся в активном режиме в среднем 1 минуту в день (с 5-секундным тайм-аутом, который будет проверять время 12 раз в день) и все каналы громкости установлены на минимум, часы должны работать около 1 года и 4 месяца без подзарядки.


Текущая просадка (типовая)
Деталь Текущий
ATmega328P (спящий / активный) 100 нА / 1,5 мА
OLED (спящий / активный) 500 нА / 8,5 мА
DS3231M RTC 2,5 мкА
Диод Шоттки (D1) (обратная утечка) 1 мкА
Регулятор (ток покоя) 1 мкА
Другое (MOSFET, утечка конденсатора и т. Д.) 1 мкА
Всего (спящий / активный) 6.1 мкА / 10 мА

У первой версии было несколько проблем:

  • Добавлено преобразование уровня для P-MOSFET АЦП.
    Без преобразования уровня P-MOSFET всегда был включен. Чтобы выключить P-MOSFET, напряжение затвора должно быть примерно на том же уровне, что и напряжение его источника (который подключен к батарее), но микроконтроллер выдавал только 2,5 В.
  • Добавлен понижающий резистор для полевого МОП-транзистора, управляющего звуковым сигналом.
    Затвор полевого МОП-транзистора был плавающим, когда микроконтроллер был запрограммирован, что вызывало включение полевого МОП-транзистора и пропускание неимпульсного тока через звуковой сигнализатор, что, вероятно, не годилось для него.
  • Большие контактные площадки для разъема MicroUSB.
    Обычно разъемы SMD MicroUSB имеют выводы под пайку по бокам и должны иметь дополнительные контактные площадки под пайкой, но поскольку они припаяны вручную, нижняя часть недоступна. Без дополнительных площадок под пайку USB-разъем шатался, поэтому некоторые контакты разъема в конечном итоге сломали паяные соединения. Чтобы решить эту проблему, я увеличил боковые контактные площадки для пайки так, чтобы разъем можно было припаять по всей его стороне, а не только за язычок. Больше никаких шатких разъемов.

Из 3 OLED-дисплеев 2 погибли через несколько минут после подключения к часам. Один с Ebay, другой с AliExpress. Я до сих пор не понимаю, почему они умерли, может просто китайское качество? Тот, который работал, тоже был с Ebay.

  • Программирование через USB.
    На данный момент нужно воткнуть 4 провода в плату (программирование SPI) и потом надеяться, что они не выпадут при программировании.
  • Добавьте датчик уровня топлива IC.
    В настоящий момент уровень заряда батареи определяется по ее напряжению, это не очень точный метод определения оставшегося заряда батареи.
  • Другой микроконтроллер.
    Текущая прошивка использует ~ 28 КБ из 32 КБ доступного программного пространства в ATmega328P, другой микроконтроллер с дополнительным пространством для программ и, вероятно, потребуется больше ОЗУ, чтобы добавить больше вещей, таких как калькулятор (вещи с плавающей запятой съедают много пространство программы). Тем не менее, ATmega328P имеет больше всего программного пространства для AVR в 32-контактном корпусе TQFP, поэтому для того, чтобы иметь больше программного пространства, мне пришлось бы использовать 44-контактный AVR. ATmega1284 выглядит интересно.
  • Переключающий регулятор, регулятор нагнетательного насоса или, может быть, гибридное решение?
    Линейный регулятор, который используется в настоящее время, не особенно эффективен, а импульсные регуляторы не очень хороши с низким потреблением тока. Возможно, регулятор накачки заряда или гибридное решение для переключения между линейным регулятором для спящего режима и импульсным регулятором для активного режима?
  • Дело какое-то?
Исходники доступны на GitHub .

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
