⇐ ПредыдущаяСтр 8 из 21Следующая ⇒ Фотографический аппарат — оптико-механический прибор для создания оптического изображения фотографируемого объекта на светочувствительном слое фотоматериала (фото – или киноплёнке, фотопластинке и др. ). Содержит светонепроницаемую камеру, съёмочный объектив, видоискатель, фотографический затвор, механизм для протяжки фотоплёнки, фотокассету. Схема фотоаппарата: 1. Объектив. То что ловит и пропускает через систему линз изображение. 2. Собственно зеркало. Здесь оно показано в положении т.н. визирования, т.е. когда мы ловим объект. 3. Затвор. То что закрывает матрицу 4. Матрица. Светочувствительный материал 5. Зеркало(еще одно). Здесь оно в положении фотографирования 6. Линза видоискателя. 7. Пентапризма. 8. Окуляр видоискателя Основные узлы и механизмы фотоаппарата Корпус фотоаппарата — светонепроницаемая камера предназначенная для крепления основных узлов и механизмов фотоаппарата. Основное требование к этой камере — минимальные потери светового потока прошедшего через объектив. В эксплуатации важно, чтобы камера была легкой и удобной. Непосредственно при фотосъёмке световой поток, отраженный от объектов съемки, проходит через объектив, формирующий изображение в фокальной плоскости , которая совпадает с плоскостью светочувствительного материала или светочувствительного элемента. В обычном режиме, световой поток, прошедший через объектив отражается зеркалом (4) и проецируется на матовое стекло фокусировочный экран . Объектив — система линз собранных в оправе. Крепление объектива к корпусу фотоаппарата осуществляется через резьбовое или байонетное соединение (8). Каждый производитель имеет уникальную систему крепления объектива к корпусу фотоаппарата. Основными характеристиками объектива являются фокусное расстояние и светосила. Подробно эти характеристики будут рассмотрены ниже. Для визуального контроля изображения построенного объективом, световой поток с помощью зеркала направляется на матовое стекло (фокусировочный экран (расположенное в горизонтальной плоскости. Однако объектив строит перевёрнутое изображение, поэтому для перевода изображения в «правильную ориентацию» к системе добавляют пентапризму. Через видоискатель зеркального фотоаппарата мы практически всегда наблюдаем полное или почти полное изображение объекта съемки и, что самое главное, это изображение повторяет изображение проецируемое на фокальную плоскость. В момент срабатывания затвора зеркало поднимается, и световой поток проходит к кадровому окну, где и установлен приемник световой энергии (в пленочных фотоаппаратах это пленка, а в цифровых светочувствительная матрица). Камеры с такой системой визирования изображения называются зеркальными. Для того чтобы изображение, зафиксированное на светоприемнике, было четким, необходимо навести на резкость или сфокусировать изображение. Фокусировка осуществляется перемещением всего объектива или части линз внутри его вдоль оптической оси. Перемещение может осуществляться вручную, посредством вращения фокусировочного кольца объектива или автоматически, когда группа линз перемещается с помощью моторного привода установленного в корпусе объектива или камеры. В зеркальном фотоаппарате, в отличие от компактных (дальномерных) фотоаппаратов, фотограф имеет возможность визуально контролировать процесс и в случае необходимости вносить коррективы. Механизм фокусировки. На сегодняшний день наибольшее распространение получили фотоаппараты с автоматической фокусировкой Автофокус бывает двух типов: активный и пассивный. В компактных фотоаппаратах высокого класса, зеркальных пленочных и цифровых фотоаппаратах используется пассивный автофокус, как обладающий наибольшей скоростью и точностью. Компактные фотоаппараты, чаще всего, оборудуются активной системой автофокуса, а в дешевых моделях объектив установлен таким образом, чтобы обеспечить относительную резкость в диапазоне от 1,5 м до бесконечности, такие фотоаппараты легко узнать по надписи «Focus Free» на корпусе. Отечественные фотоаппараты («Зенит») и некоторые импортные зеркальные фотоаппараты (Nikon FM 3А, Leica) имеют ручную систему наводки на резкость с контролем по матовому стеклу и другими приспособлениями, расположенными на фокусировочном экране. Затвор — механизм , дозирующий количество световой энергии в процессе экспонирования светочувствительного материала или светочувствительного элемента. Время, на которое открывается затвор, называется выдержкой. По конструкции затворы могут быть центральные и шторно-щелевые. Центральный затвор является частью оптической системы объектива и расположен между линзами или в непосредственной близости от них. Шторно-щелевой затвор располагается рядом с кадровым окном фотоаппарата. Батареи питания (обычно литиевые) являются стандартным источником питания для фотоаппаратов, так как обладают высокой емкостью, обычно на зеркальном фотоаппарате используя литиевые батареи можно отснять не менее 15-20 пленок по 36 кадров. Широкое распространение в качестве источника питания получили аккумуляторы . Чрезвычайно высокая емкость современных аккумуляторов и возможность использования в течение длительного срока делает аккумуляторы достаточно дешевым источником питания. На сегодняшний день аккумуляторы незаменимы в цифровых фотокамерах и очень удобны для использования в пленочных зеркальных фотоаппаратах (при условии большого объема съемок). Практически все пленочные зеркальные фотоаппараты имеют возможность присоединения дополнительного батарейного блока, что позволяет использовать в качестве источника питания не только литиевые батареи, но также и батареи и аккумуляторы типа АА. Дополнительные батарейные блоки крепятся винтом снизу фотоаппарата. Фотоаппарат с батарейным блоком увеличивается в размерах, что улучшает эргономику камеры и повышает удобство съемки вертикальных кадров (для этого многие батарейные блоки имеют дополнительные элементы управления: спусковую кнопку, управляющий диск). Сетевые адаптеры удобны для стационарной работы в студии, так как питают камеру непосредственно от сети и не имеют ограничения в емкости.   ⇐ Предыдущая3456789101112Следующая ⇒ Опора деревянной одностоечной и способы укрепление угловых опор: Опоры ВЛ — конструкции, предназначен­ные для поддерживания проводов на необходимой высоте над землей, водой… Папиллярные узоры пальцев рук — маркер спортивных способностей: дерматоглифические признаки формируются на 3-5 месяце беременности, не изменяются в течение жизни. .. Индивидуальные и групповые автопоилки: для животных. Схемы и конструкции… Организация стока поверхностных вод: Наибольшее количество влаги на земном шаре испаряется с поверхности морей и океанов (88‰)…

Схемы и service manual для фотоаппаратов игровых приставок видеокамер

Ниже публикуем материал: Неисправности фотоаппаратов Sony, причина и способы устранения неисправностей согласно инструкции по эксплуатации фотоаппарата, которую пользователи часто теряют.

Из материала мы исключили особо «тупые», на наш взгляд, пункты, например: Неисправность — индикатор в фотоаппарате не показывает зарядку аккумулятора. Причина — вилка зарядного устройства не подключена к сетевой розетке переменного тока. Способ устранения неисправности — подключить вилку зарядного устройства к сетевой розетке и пр.

Так же выполнили перевод инструкции надлежащим образом.

Схемы и сервис мануалы для фотоаппаратов

Принципиальная схема фотоаппарата Casio EX-Z30, Z40, монтажная схема, parts list	загрузить (pdf 1,5мБ)
Принципиальная схема фотоаппарата Casio EX-Z55	загрузить (pdf 1,0мБ)
Инструкция по разборке фотоаппарата Fujifilm FinePix s2PRO	загрузить (pdf 2,9мБ)
Ремонт схемы питания фотоаппаратов Olympus C150, D390, принципиальная схема	загрузить (pdf 172кБ)
Service manual внешней фото вспышки Olympus electronic flash t20	скачать (rar 1,53мБ)
Принципиальная схема фотоаппаратов Samsung S630, S730	скачать (rar 3,45мБ)
Принципиальная схема фотоаппарата Samsung S700	скачать (rar 5,05мБ)
Принципиальная схема фотовспышки фотоаппарата Sony dsc-p52	скачать (pdf 247кБ)
Разборка, список запчастей (parts list) фотоаппарата Sony dsc-w35	скачать (rar 1757 кБ)
Ремонт фотоаппаратов Sony DSC R1 — ремонт объектива Фотографии последовательности разборки объектива без комментариев.	загрузить (htm)
Коды ошибок фотоаппаратов Sony и их расшифровка	загрузить (htm)
Неисправности фотоаппаратов Sony, способы устранения согласно инструкции по эксплуатации	загрузить (htm)
«Горячий башмак» фотоаппарата Sony DSLR A100 — принципиальная схема	загрузить (htm)
Пособие по ремонту ZOOM объективов цифровых фотоаппаратов Fujifilm E550, F810, не претендует на полноту, рассчитано на людей имеющих опыт ремонта и предназначено, прежде всего, облегчить труд процесса разборки сборки объектива. Часто бывает достаточно посмотреть на фото, чтобы принять решение как правильно монтировать, демонтировать ту или иную деталь ZOOM объектива…	скачать (pdf 1426 кБ)
Принципиальные схемы пленочных фотоаппаратов samsung, Olympus	скачать (rar 1 мБ)
IGBT транзисторы CY25AAJ-8F применяются в качестве ключа в схемах вспышки цифровых фотоаппаратов. Документация в формате pdf, а так же datasheet драйвера для управления ключом.	скачать (rar 426 кБ)
Внешняя вспышка Canon Speedlite 550ex Каталог запчастей (part number), может пригодится при заказе запчастей.	открыть (pdf 570 кБ)
Коды ошибок фотоаппаратов Canon PowerShot	открыть страницу (htm)
Коды ошибок зеркальных фотоаппаратов Canon EOS — canon error codes	открыть страницу (htm)
Микросхема MPC17511 — драйвер управления двигателем затвора и зеркала в фотоаппаратах Nikon D50, D70, D80	скачать datasheet mpc17511 (pdf 980 кБ)

Инсрукции и схемы игровых приставок Sony playstation и PSP

Принципиальная схема игровой приставки Sony scph-102	скачать (pdf 458кБ)
Принципиальная схема блока питания игровой приставки Sony scph-102	загрузить (pdf 94кБ)

Схемы видеокамер телевизоров и мультимедийных систем

Принципиальная схема блока питания мультимедийного проектора EIKI LC-XB41 построенного на микросхеме STR-Z2156	скачать (rar 892кБ)
Прошивки для радиотелефонов, мониторов и др. аудио видео теле аппаратуры	загрузить (htm)
Принципиальная электрическая схема телевизора Goldstar(LG) CF-21E60X	загрузить (pdf 251кБ)
Схема блока питания телевизора на микросхеме STRS5707	загрузить (pdf 161кБ)

---

Ваши замечания и предложения по материалу опубликованному опубликованному выше, будут приветствоваться администрацией нашего сайта и при необходимости материал будет исправляться и дополняться.

---

При частичном или полном копировании статьи ссылка на сайт фотомастерской Ремтелевид-сервис обязательна.

Основы фотографии #4.3

1. Основы фотографии #1
2. Основы фотографии #2.1
3. Основы фотографии #2.2
4. Основы фотографии #3
5. Основы фотографии #4.1
6. Основы фотографии #4.2

Раздел #2. Светочувствительный сенсор

В предыдущем, первом разделе я показал ход световых лучей в цифровом зеркальном фотоаппарате с подвижным зеркалом (см. рис. 3).

После того как Вы нажали на кнопку спуска затвора до упора, поднимаются зеркала, открывается затвор, оптическое изображение, созданное объективом, проецируется на светочувствительный сенсор – плоский прямоугольной формы электронно-оптический прибор. Его основная функция – преобразовывать энергию света в электрическую энергию.

Прежде, чем «окунуться» в устройство, принцип работы, виды и характеристики светочувствительного сенсора предлагаю разобраться, для чего это может понадобиться на практике.

Техническое качество изображения

Фотографию рассматривает человек. Согласно психологии восприятия любой человек бессознательно стремится увидеть на изображении то, что он привык видеть в окружающем его мире. Другими словами, зелёный закат покажется большинству людей нереалистичным. Он может привлечь внимание на первых порах, но наблюдать его постоянно вряд ли захочется, потому что желание не подкреплено повседневным опытом. Вы часто видите зелёный закат?

На восприятие изображения оказывают влияние культура и уровень психического развития конкретного человека. Но стороны восприятия, сильнее связанные к содержанием изображения, с его художественным качеством, в настоящей части «основ» я не рассматриваю. Она затрагивает техническую сторону восприятия.

Снимаемая сцена «превращается» в плоское двумерное цифровое изображение, последовательно проходя минимум два преобразования.

Сначала отражение световых лучей от объектов снимаемой сцены преобразовывается объективом в оптическое изображение: световые лучи модифицируются. Этому «преобразованию» посвящена вторая часть «основ». Для ясности дальнейшего изложения я предполагаю, что объектив справился со своей задачей наилучшим образом: не хуже, чем человеческий глаз.

Затем светочувствительный сенсор преобразовывает световые лучи в электрические импульсы (заряды). Какой орган в человеческом организме выполняет аналогичную трансформацию?

От того, как проходит преобразование световой энергии в электрическую (в некоторых случаях дополнительно электрическую энергию в числа), зависит соответствие цифрового изображения, сохраняемого в виде файла на карте памяти, оптическому изображению, сформированному объективом. Как оценить степень указанного соответствия?

Производители сенсоров для фотоаппаратов стремятся создать устройство, которое бы запечатлевало снимаемую сцену близкой к такой, какой её воспринимает человек. Вне зависимости от конструкции и принципа работы светочувствительного сенсора.

Как в случае с самолётом и птицей инженеры-конструкторы разрабатывают сенсоры, применяемые в современных цифровых камерах, по образу и подобию человеческому глазу. Критерии технического качества изображения следуют из возможностей зрительной системы человека. Её возможности я выберу в качества эталона.

Техническим качеством изображения назову меру соответствия двух изображений снимаемой сцены: первое сформировано зрительной системой здорового человека, второе – с помощью фотоаппарата, – определяемую по совокупности следующих критериев:

• точность передачи и охват цветов;
• способность различать цвета в тёмных, близких к чёрному цвету, и светлых, близких к белому цвету, областях снимаемой сцены;
• плотность и характер распределения тонов, которыми представлена снимаемая сцена;
• способность передавать детали;
• уровень цветовых и тоновых искажений.

Приведу несколько пояснений.

Как я отмечал ранее, объектив влияет на техническое качество изображения. В основном, по первому, четвёртому и пятому критериям. Для выделения «зоны ответственности» светочувствительного сенсора, предполагаю в рамках настоящей статьи, что оптическое изображение, сформированное объективом, в достаточной мере удовлетворяет перечисленным критериям. Таким образом, я рассматриваю степень соответствия оптического изображения, сформированного объективом, цифровому изображению, сохранённому в виде файла на карте памяти, по пяти критериям.

Несмотря на то, что все названные критерии измеримы – могут быть оценены по какой-то числовой шкале – эти измерения относительны. Конкретная съёмочная ситуация определяет степень удовлетворения этим критериям. Также, критерии могут быть неравнозначны. Поэтому в разговоре о «высоком» или «низком» техническом качестве, следует уточнять как съёмочную ситуацию, так и то, в чём проявляется его «высота». Приведу пример.

Я снимаю пейзаж, на котором изображён морской закат (цвета переходят между собой «плавно»). Если итоговое изображение предназначено для печати в формате 30х40 см (примерно формат А3), то четвёртый критерий более важен, чем в случае, когда речь идёт об итоговом цифровом изображении с размерами 10х15 см, предназначенном для просмотра на экране компьютерного монитора (например, для портфолио на веб-сайте).

Уровень детализации (четвёртый критерий) для отпечатка в указанном формате должен быть в 2-4 раза больше, чем для отображения на экране современного монитора.

Если добавить к условиям цифровую печать на высококачественном плоттере (например, для корпоративного календаря или на выставку), то в «авангард» помимо четвёртого критерия выходят сразу первый, третий и пятый критерии.

Высококачественное печатающее устройство в руках опытного специалиста может превосходит по точности цветопередачи и цветовому охвату (первый критерий) и плавности тоновых переходов (третий критерий) среднестатистический монитор. Дополнительно, искажения на опечатке большего формата, если они присутствовали на исходном цифровом изображении, могут быть заметнее, чем на отпечатке меньшего формата.

Теперь, когда я обозначил роль светочувствительного сенсора в формировании цифрового изображения и раскрыл понятие «техническое качество изображения», перейду к управлению техническим качеством изображения. Другими словами, я постараюсь ответить на следующий вопрос. Как мне настроить фотоаппарат, чтобы передать с помощью цифрового изображения то, что я вижу глазами и так, как я вижу глазами?

Вначале опишу и проиллюстрирую устройство и принцип работы светочувствительного сенсора на примере наиболее распространённого вида – с массивом цветных фильтров – применяемого в современных фотоаппаратах. Как в зеркальных, так и в беззеркальных и компактных камерах. Затем обзорно затрону менее распространённые технологии.

Далее перейду к характеристикам светочувствительных сенсоров и их связи с критериями технического качества изображения.

Устройство и принцип работы светочувствительного сенсора

Представьте себе плитку шоколада. Стограммовая порция состоит из пятнадцати одинаковых элементов, расположенных в пять столбцов и три ряда. Светочувствительный сенсор – та же «плитка», где одинаковые элементы расположены в строки и столбцы. Сенсор состоит из значительно большего, чем в шоколадке, количества элементов. В настоящее время оно достигает 10 – 80 миллионов. Элемент светочувствительного сенсора называется сенселем (составное слово на англ. sensel – sensor element – «элемент сенсора»).

Каждый сенсель непосредственно реализует функцию сенсора – преобразовывает световую энергию в электрический заряд. Поднесу сенсель поближе к глазам:

Рис. 7. Схема сенселя, с установленным на входе фильтром синего цвета, и иллюстрация принципа его работы (вид сбоку). Фотоны, пропускаемые фильтром, скапливаются в «корзине» и порождают электрический заряд, которому ставится в соответствие электрическое напряжение на электродах. Напряжение прямо пропорционально количеству «уловленных» фотонов.

Упрощённая конструкция сенселя с видом сбоку показана на рис. 7. Сенсель можно представить в виде «накрытой» цветным фильтром «корзины», ко «дну» которой присоединено два электрода.

«Корзина» может «собирать» и «считать» фотоны – частицы, образующие световой поток. Фотоны обладают энергией. Поэтому, чем больше фотонов находится в «корзине», тем больше энергии она накапливает. Чем больше энергии накапливает «корзина», тем выше напряжение между двумя электродами. Пусть, условно, одному фотону соответствует напряжение равное 1-ому микровольту. Тогда, если в «корзине» находится 100 фотонов, то напряжение на электродах равно 100-ам микровольтам.

Цветной фильтр «пропускает» только те фотоны, которые соответствуют цвету фильтра. Например, если над «корзиной» установлен синий фильтр, то «зелёные», «красные» фотоны и фотоны любого другого «цвета» отразятся от поверхности фильтра, а «синие» фотоны попадут в «корзину». Подробнее о «цвете» фотонов и связи их свойств с передачей цвета на цифровом изображении я расскажу в седьмой части «основ».

Таким образом, каждый сенсель характеризуют три параметра: месторасположение на сенсоре (номер строки и номер столбца), напряжение на электродах и цвет фильтра.

Рассмотрю теперь сенсели издалека, в совокупности.

Оптическое изображение снимаемой сцены, которое создаёт объектив, является потоком фотонов. В момент, когда подняты зеркала и открыт затвор, поток проецируется на сенсор. Тем предметам снимаемой сцены, которые отразили в объектив меньше световых лучей, исходящих от источника, будут соответствовать менее плотные скопления фотонов в потоке. Поэтому в какие-то «корзины» попадёт больше фотонов, в какие-то – меньше.

Общее количество фотонов в потоке зависит от освещённости снимаемой сцены. Чем меньше интенсивность освещения (чем меньше фотонов испускает источник света), тем меньше фотонов, отразившись от объектов, попадёт в объектив и, соответственно, на сенсор.

Зачем считать фотоны? На что влияет величина напряжения на электродах каждого сенселя? Чтобы ответить на эти вопросы, покажу, как сенсели связаны с элементарными фрагментами цифрового изображения – пикселами. Рассмотрю левый верхний угол светочувствительного сенсора.

Рис. 8. Схематичный вид сверху на левый верхний угол светочувствительного сенсора. Цветные квадратики – массив цветовых фильтров. В любой группе-квадрате, состоящей из 4-ёх сенселей зелёный фильтр будут иметь 2-а сенселя, красный и синий – по 1-ому сенселю.

Чем больше напряжение на электродах сенселя, тем более светлым получится соответствующий сенселю элементарный фрагмент итогового цифрового изображения. Эту закономерность можно наблюдать воочию: чем выше интенсивность освещения снимаемой сцены, тем более светлой получается фотография (при неизменных параметрах экспозиции).

Однако, одному пикселу итогового цифрового изображения соответствует не один сенсель. Каждый пиксел рассчитывается по напряжениям нескольких соседних друг с другом сенселей. При этом учитывается цвет фильтров, установленных на каждый участвующий в расчёте сенсель. Расчёт может производится процессором фотоаппарата под управлением встроенной программы, либо программой для компьютера, которая оперирует специализированными файлами, создаваемыми фотоаппаратом. Что представляют из себя эти файлы, я расскажу далее.

Первый путь – «конвейер» – я опишу в третьем разделе, а второй путь, аналогичный по сути первому, относится к этапу обработки и выходит за рамки серии «Основы фотографии».

Порядок и набор возможных цветов строго определён и задаёт массив цветных фильтров (от англ. color filter array – CFA). В данном разделе речь идёт о массиве, придуманном Брюсом Байером (Bryce Bayer) в 80-ых годах. Массив цветных фильтров Байера построен по совокупности трёх принципов:

1. Каждый фильтр может быть одного из трёх цветов: синим, красным или зелёным;
2. На каждую группу из 4-ёх сенселей, образующих квадрат 2х2 сенселя, приходится два зелёных фильтра, один синий и один красный;
3. Два одинаковых по цвету фильтра не стоят рядом по вертикали или по горизонтали.

Иллюстрация массива цветных фильтров, выполненного по схеме Байера, приведена на рис. 8. Построение «подсмотрено» у природы. Специальные клетки – колбочки – которые образуют сетчатку человеческого глаза восприимчивы к одному из трёх цветов: красному, зелёному или синему. Другие специальные клетки – палочки – восприимчивыми лишь к изумрудно зелёному цвету. Общая картина такова, что человеческий глаз значительно более чувствителен к зелёному цвету, чем к красному и синему.

Рис. 9. «Мозаики» из синих, зелёных и красных фильтров (вид на сенсор сверху).

Расположение фильтров может напоминать мозаику (см. рис. 9). Поэтому иногда псевдоизображения, полученные с помощью светочувствительных сенсоров с массивом цветных фильтров, называют мозаичными.

Существуют массивы, в которых применяется другое расположение фильтров и/или применяются фильтры других цветов. Однако принцип работы любого массива цветных фильтров един: «отсортировать» фотоны по «цвету» так, чтобы впоследствии получить цифровое изображение похожее на оптическое изображение, проецируемое объективом на светочувствительный сенсор. Почему «похожее»?

Как я отметил ранее, цвет пиксела на цифровом изображении формируется на основании параметров соответствующего сенселя и параметров «соседей» последнего. Процесс формирования называется интерполяцией (или процессом «демозаики»). Цвет пиксела вычисляется приближённо. Выполнение интерполяции необходимо для светочувствительного сенсора, где применяется массив цветных фильтров. Потому что каждый сенсель частично характеризует световой поток, попадающий на «вход» сенселя.

Интерполяция – это вычислительный процесс. Предварительно напряжения, соответствующие величине электрических зарядов, преобразуются в числа. Другими словами, производится аналогово-цифровое преобразование: напряжению – физической величине – ставится в соответствие число.

Например, напряжение равное 1-му микровольту можно закодировать последовательностью из четырнадцати нулей и единиц (бит): 00000000000001, – напряжение равное 2-ум микровольтам – последовательностью 00000000000010 и т. д. Для некоторых цифровых фотоаппаратов длина последовательности может равняться 12-ти битам. Чем длиннее последовательность чисел, тем точнее цифровое изображение может повторить оптическое изображение.

Последовательностью из 14-ти нулей и единиц можно закодировать более 16-ти тысяч состояний сенселя. Точность аналого-цифрового преобразования указывается в спецификации к цифровому фотоаппарату.

Аналого-цифровое преобразование может осуществляться двумя способами. 1) Процессором и вспомогательными элементами электронной схемы фотоаппарата – все расположены на электронной плате (метка 11 на рис. 1). 2) Специальными компонентами, встроенными непосредственно в сенсор.

В первом случае сенсор относится к виду прибора с зарядовой связью (ПЗС, англ. CCD — Charge-Coupled Device), во втором случае к приборам, построенным по КМОП-технологии (аббр. от «комплементарная структура металл-оксид-полупроводник», англ. CMOS). Тип установленного сенсора указывается в спецификации к цифровому фотоаппарату.

Два типа сенсоров обладают существенными отличиями, которые оказывают влияние на техническое качество фотографии, стоимость камеры и определяют особенности изображения движущихся объектов. Поэтому сравнение ПЗС и КМОП-сенсора я приведу отдельно в конце раздела.

Рис. 10. Пример упрощённой числовой таблицы, формируемой в результате работы сенсора: вверху – наглядная форма (числа указаны в десятичной системе исчисления), внизу – форма, «привычная» для цифровой техники (числа указаны в двоичной системе исчисления).

Итогом аналого-цифрового преобразования является специальная таблица (см. рис. 10). В ней указывается расположение сенселя, напряжение на его электродах в виде 12-ти или 14-ти битной последовательности, а также цвет фильтра. Таблица, дополненная информацией о параметрах съёмки и другими данными, может быть либо 1) сохранена в виде файла на карте памяти, либо 2) отправлена на «конвейер» фотоаппарата.

В первом случае файл называют «цифровым негативом» или «цифровым изображением в формате RAW» (от англ. raw – «сырой»). Функцию сохранения RAW-файла на карте памяти можно вручную активировать в меню фотоаппарата. Но она реализована не во всех цифровых камерах: во всех зеркальных, большинстве беззеркальных и некоторых компактных фотоаппаратах.

Строго, RAW-файл не является цифровым изображением. Из данных, содержащихся в RAW-файле, можно получить множество цифровых изображений, подобных оптическому изображению, сформированному объективом на светочувствительном сенсоре. На этапе обработки при наличии соответствующих навыков из RAW-файла может быть получено цифровое изображение, значительно превосходящее по всем критериям технического качества цифровое изображение, создаваемое «конвейером» фотоаппарата. Подробнее о цифровых изображениях и их форматах я расскажу в шестой части «основ».

Во втором случае, когда напряжения на электродах сенселей «обозначены» числами, а из чисел сформирована специальная таблица, на основании её данных процессор фотоаппарата осуществляет интерполяцию. Результатом интерполяции и применения сопутствующих программных алгоритмов, вместе образующих «конвейер», является цифровое изображение, которое может быть отображено на экране фотоаппарата (метка 7 на рис. 1) и сохранено в виде файла на карте памяти.

Резюмирую. Вы нажимаете на кнопку спуска затвора, поднимаются зеркала, открывается затвор. Поток фотонов, сформированный объективом, устремляется на сенсор. Сенсели «насыщаются» фотонами, порождают электрические напряжения. Напряжения фиксируются, чтобы вычислительные компоненты сенсора (в случае с КМОП-сенсором) или электронная схема фотоаппарата могли преобразовать «сетку» напряжений в числовую таблицу. Как только напряжения зафиксированы, сенсели освобождаются от фотонов. Сенсор снова готов «принимать» поток фотонов, то есть участвовать в создании новой фотографии. Процессор строит цифровое изображение, интерполируя числовую таблицу, выводит его на экран фотоаппарата и/или сохраняет на карте памяти. Числовая таблица может быть сохранена в виде RAW-файла на карте памяти, если соответствующая функция реализована в фотоаппарате, и пользователь активировал её.

Отмечу, что пока процессор строит цифровое изображение, светочувствительный сенсор может принимать новые «порции» фотонов: от 20-ти «порций» ежесекундно. Именно так происходит в режиме видеосъёмки или при построении кадра в реальном времени – в режиме Live View (буквально с англ. – «живой взгляд»). Обоими режимами производители современных цифровых фотоаппаратов оснащают подавляющее большинство своих устройств.

В завершение приведу замечание относительно степени «похожести» оптического и цифрового изображения.

Все явления и процессы в окружающем нас мире непрерывны. В цифровом мире любое природное явление имитируется – приближается с какой-либо долей точности. Процессы в цифровом мире дискретны. Сенсоры генерируют дискретное изображение – подобное с некоторой точностью оптическому изображению. Но разные технологии построения светочувствительных сенсоров «приближают» оптическое изображение с разными степенью точности, затратами времени и энергии.

Существуют две технологии производства сенсоров, где для определения цвета каждого элементарного фрагмента итогового цифрового изображения используется информация с трёх сенселей с синим, красным и зелёным фильтрами. При этом сенсели одного «цвета» расположены на отдельном сенсоре (3-ёх сенсорное решение) или отдельном слое сенсора (технология Foveon X3). Первая технология активно применяется в цифровых видеокамерах. Вторая в настоящее время применяется в цифровых фотоаппаратах производства Sigma.

Обе технологии не требуют интерполяции данных, полученных с помощью сенсоров. Каждому пикселю на итоговом цифровом изображении соответствуют сразу три сенселя с различными цветными фильтрами вместо одного (в технологии с применением массивов цветных фильтров). Так как не требуется «приближения»: информации для определения каждого пикселя достаточно, – точность передачи цветов априори выше.

• Основы фотографии #4.4
• Основы фотографии #4.5
• Основы фотографии #4.6
• Основы фотографии #4.7
• Основы фотографии #4.8
• Основы фотографии #4.9
• Основы фотографии #4.10
• Основы фотографии #4. 11
• Основы фотографии #4.12
• Основы фотографии #5.1
• Основы фотографии #5.2
• Основы фотографии #5.3
• Основы фотографии #5.4
• Основы фотографии #5.5
• Основы фотографии #5.6
• Основы фотографии #5.7​​

01/05/2014    Просмотров : 49034    Источник: photo-monster.ru    Автор: Марк Лаптенок

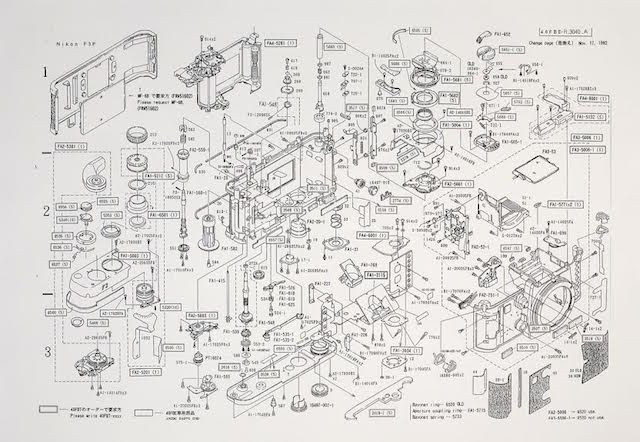

подробная схема из чего состоит техника

В предыдущей статье в разделе технических основ фотодела мы рассматривали виды фотоаппаратов. Если кто не читал статью, настоятельно рекомендую ознакомиться, потому что тема сегодняшней статьи будет перекликаться с предыдущей. Для всех остальных еще раз повторю резюме. Существует три типа фотоаппаратов: компактные, беззеркальные и зеркальные. Компактные – самые простые, а зеркальные – самые продвинутые. Практический вывод статьи заключался в том, что для более-менее серьезного занятия фотографией следует остановить свой выбор на беззеркалках и зеркалках.

Сегодня мы поговорим об устройстве фотоаппарата. Как и в любом деле, нужно понимать принцип работы своего инструмента для уверенного управления. Не обязательно досконально знать устройство, но основные узлы и принцип действия понимать надо. Это позволит взглянуть на фотоаппарат с другой стороны – не как на черный ящик со входным сигналом в виде света и выходом в виде готового изображения, а как на устройство, в котором вы разбираетесь и понимаете, куда дальше проходит свет и как получается итоговый результат. Компактные камеры затрагивать не будем, а поговорим о зеркальных и беззеркальных аппаратах.

Принцип работы фотоаппаратов

Работа камер такого типа имеет несколько дополнительных процессов, происходящих во время съемки, по сравнению с цифровыми устройствами. Полученное через объективы изображение проходит несколько ступеней обработки перед тем, как снимок отображается на матрице устройства.

Принцип работы зеркального фотоаппарата:

• Изначально стекло закрывает собой матрицу, находясь в стандартном положении.
• После, лучи попадают на матовое стекло, проходя к оптической системе (пентапризме). Здесь изображение переворачивается на 90 градусов, чтобы отобразиться на матрице под правильным углом.
• После того, как пользователь нажимает на кнопку, делающую снимок, зеркало переходит во второе положение. В это время отодвигается затвор, а изображение проецируется на матрицу камеры.
• Последним этапом, который проходит снимок, является считывание информации и её отображение на экране фотокамеры.

Таким образом, пройдя все указанные этапы обработки и преобразования, изображение сохраняется в памяти устройства. Если правильно пользоваться зеркальной фотокамерой, знать, как работает фотоаппарат, снимки будут получаться четкими и качественными.

Вывод

Вкратце мы рассмотрели устройство фотоаппаратов различных типов. Думаю, теперь вы имеете общее представление о внутреннем строении камер. Эта тема очень обширна, но для понимания и управления процессами, происходящими при съемке теми или иными фотоаппаратами при различных настройках и с разной оптикой вышеизложенной информации, думаю, будет достаточно. В дальнейшем мы все-таки поговорим об отдельных важнейших элементах: матрице, системах автофокусировки и объективах. А пока давайте на этом остановимся.

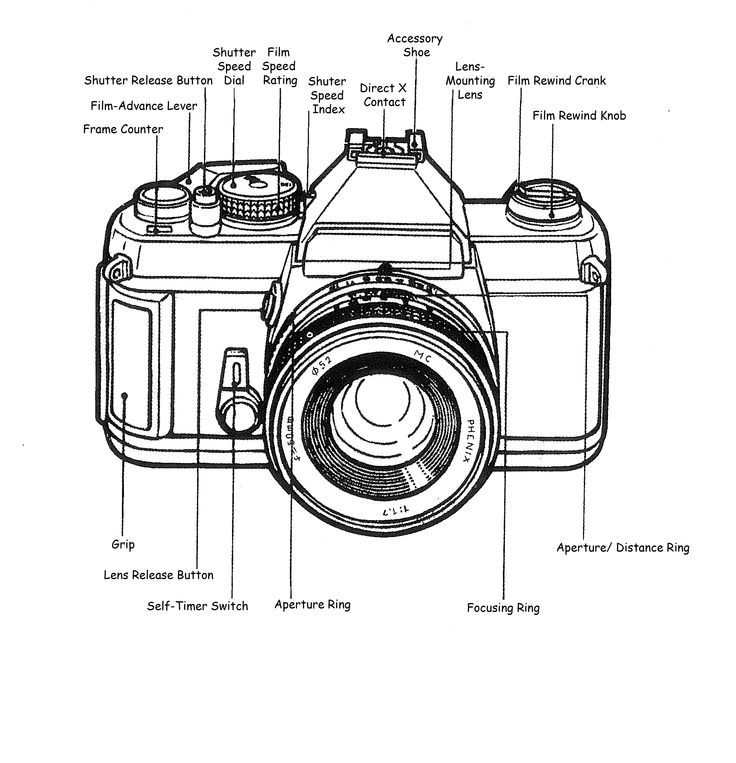

Основные элементы цифрового фотоаппарата

Важно знать, из чего состоит фотоаппарат и как он работает, чтобы делать качественные снимки и уметь правильно настраивать его.

Устройство цифрового фотоаппарата состоит из нескольких частей, во многом похоже на устройство пленочной камеры:

• Корпус
• Объектив
• Диафрагма
• Затвор
• Кнопка спуска
• Видоискатель
• Устройство фокусировки
• Фотоэкспонометр
• Встроенная вспышка
• Детали питания фотоаппарата
• Матрица
• Дисплей
• Элементы управления
• Стабилизатор изображения
• Карта памяти
• Блок цифровой обработки и хранения изображения

Большинство деталей в устройстве разберем в данной статье.

Немного истории

Изобретение фотоаппарата было осуществлено в 1861 году. Целью было получение и хранение неподвижных изображений. Изначально в приборах эти изображения фиксировались на специальных пластинах, позже — уже на пленке для фотоаппарата. Примерно в 70-х годах 20 века появляется цифровая техника. Классические фотоаппараты с применением пленки уходят в прошлое. Сегодня их редко у кого встретишь. Они почти полностью вытеснены цифровыми технологиями, которые позволяют получить очень качественные снимки. Самое большое распространение получили зеркальные фотоаппараты, которые рекомендуются для получения профессиональных фотографий.

Объектив фотокамеры

Зеркальный фотоаппарат глобально состоит из двух частей: устройство фотоаппарата и объектива. Разберем устройство объектива.

Объектив – это глаз фотоаппарата, набор линз, пропускающих свет и формирующих картинку. Внутри него расположена диафрагма (несколько «лепестков», последовательно накладывающихся друг на друга). Благодаря этому образуется отверстие круглой формы.

Виды объективов

Существует несколько видов объективов, каждый из которых хорош для разных целей:

• Китовый объектив. По-другому его называют штатным, комплектным, обычным. Это универсальный объектив, часто именно такой идет в комплекте при покупке фотоаппарата. Он настроен под углом обзора человеческого глаза.Китовый объектив применяется при съемке портретов, пейзажей и при бытовой съемке.Он имеет свои особенности: универсальность (приспособлен для съемки в любых жанрах), недостаток освещения губительно сказывается на качестве снимков, имеет небольшую цену. Благодаря стандартному объективу пользователь может определить, в каком жанре хотел бы снимать и при покупке следующей оптики сделать правильный выбор.

• Широкоугольный объектив. Также его называют короткофокусным или ласково «шириком». Особенностью такого объектива является большая видимость (начиная от 60 градусов). Он подойдет для съемки пейзажей, интерьеров и массовых мероприятий (свадеб, к примеру). Широкоугольный объектив дает много возможностей: фотографирование в неформальных условиях, качественная съемка группы людей. Такой объектив придает размытость фону. Для съемки на данный объектив не требуется много дополнительных знаний, однако широкоугольный объектив имеет высокую цену.

Может ли смартфон заменить зеркалку?

Из приведенных выше примеров становится понятно, что выпирающая камера не прихоть производителя, а реальная необходимость. Мы все требуем улучшения качества снимков, но забываем о физике.

Возвращаясь к грядущему сенсору с разрешением более 100 Мп, можно сделать вывод, что камера будет выпирать еще больше. Ведь, уже заявлено, что увеличение числа пикселей достигнуто за счет физического увеличения матрицы.

Как бонус из приведенных выше вычислений, мы понимаем, почему в смартфоне нельзя установить полноценный ZOOM-объектив. Даже для получения возможности небольшого увеличения, модуль должен стать минимум в два раза больше. Вот и вся физика.

Крепление оптики

В устройстве цифровых фотоаппаратов часто сменный объектив. Если Ваша камера такая – обратите внимание на крепление оптики к устройству фотоаппарата. Это может иметь большое значение, особенно если планируется использование массивных объективов.

Есть два основных крепления:

1. Резьбовое крепление.При таком соединении и фотоаппарат, и объектив имеют резьбу. Они скрепляются обычным прокручиванием, а открепляются с помощью обратного раскручивания.

Данное крепление было популярно с появления плёночных камер. В современных устройствах такой вид соединения почти не используется.

Резьбовое крепление имеет ряд своих недостатков:

• Для установки объектива требуется время. Иногда его получается закрутить не с первого раза, в некоторых фотоаппаратах приходится делать несколько оборотов.
• Если не полностью закручивать объектив, со временем он может самооткручиваться, что приводит к потере резкости изображения.
• Из-за постоянного трения возможно появление мелких металлических частиц, которые могут попасть в матрицу. В таком случае её, конечно, придётся чистить.

Есть важный плюс резьбового соединения – оно более дешевое в изготовлении.

2. Байонетное крепление. При таком соединении нужно вставить оптику и прокрутить по часовой стрелке до щелчка. Чтобы открепить, нужно нажать на специальную кнопку около объектива и прокрутить в обратную сторону.

Такое крепление позволяет быстро сменять объективы, надежно их соединять с камерой. Помимо этого, открылась возможность использовать электронную оптику, где соединяются много контактов.

У данного соединения практически нет минусов, однако появилась новая проблема. Большинство производителей выпускают объективы именно под устройство своих фотоаппаратов. Такой маркетинговый ход понятен, но ограничивает выбор оптики. Конечно, в таком случае лучше покупать объектив своего производителя. Есть производители, выпускающие объективы, совместимые с подобными фотоаппаратами, однако их качество заметно хуже.

После съемки

Как только камера сделает снимок, смартфон должен понять все, что он только что сделал. Теперь процессор должен собрать всю информацию, записанную пикселями сенсора в мозаику, которую люди воспринимают как итоговую картинку. И хоть звучит это не особо интересно, задача стоит немного более сложная, чем просто зафиксировать значения интенсивности света для каждого пикселя и записать их в файл.

Первый шаг заключается в сборе мозаики воедино. Человек может не осознавать этого, но картинка, которую видит сенсор, перевернута и состоит из множества участков красного, зеленого и синего цвета. Поэтому, когда процессор камеры пытается разместить показания каждого пикселя в нужном месте, он должен разместить его в определенном порядке, понятном человеку.

С фильтром Байера это просто: пиксели имеют определенный узор специальных фильтров, пропускающих световые волны той или иной частоты излучения (соответствующей красному, синему или зеленому). Затем недостающие значения интерполируются за счет соседних пикселей. То есть, каждый конкретный пиксель ловит свой цвет (красный, синий или зеленый), а другие цвета устройство получает от соседних пикселей (другого цвета).

Так как датчик фотокамеры – это не человеческий глаз, он не может так просто воссоздать сцену такой, какой видел ее человек в момент съемки. Изображения, полученные с матрицы, на самом деле не очень интересны. Цвета на них выглядят приглушенно, края не такие резкие, как на самом деле, а занимают такие снимки много места. Такие снимки (называемые RAW) не очень приятны для просмотра, ими не захочется делиться с друзьями. Поэтому большинство фотокамер делают такие вещи, как придание дополнительной насыщенности цветов, увеличение контраста по краям, чтобы картинка выглядела более резкой. Наконец, камера сжимает результат (обычно в формат JPEG), чтобы он занимал меньше места и им было легче поделиться.

Диафрагма и ее функции

Диафрагма – особая деталь в устройстве объектива в виде кольца из лепестков, которые регулируют пропуск света на матрицу. Чем меньше значение, тем шире диафрагма, также наоборот.

Диафрагма влияет на экспозицию. Чем больше открыта диафрагма, тем светлее будет полученное фото. Работа фотоаппарата со светом одинаково важна при съемке различных сюжетов. Также благодаря ей можно добиться таких эффектов, как размытие заднего фона, при этом отверстие должно быть максимально открытым.

Диафрагма влияет на глубину резкости. Настраивая диафрагму, можно корректировать резкость изображений, а соответственно – в какой-то степени и качество снимка. Чем уже кольцо диафрагмы, тем больше резкость. При широкой диафрагме предмет окажется в фокусе, а задний фон будет размыт.

Важно уметь настраивать диафрагму для съемки различных объектов – так Вы получите лучший результат.

f/4 – портретная съемка; f/5.6 – полный рост; f/8 – людей; f/16 и f/22 – пейзажная съемка. Это приблизительные размеры диафрагмы, которые, конечно, лучше корректировать для себя, искать свой вид.

Управление освещенностью с помощью выдержки

Фотографы могут настолько увлечься вторичным эффектом от диафрагмы – глубиной резкости – что совсем забывают об основном предназначении диафрагмы – регулировать количество проходящего через объектив света.

Мы уже говорили, что всё, чем занимается фотография – это записью и сохранением света. Следует отметить, что камера накапливает весь получаемый свет. Чаще всего плёнке вашей камеры или цифровой матрице требуется экспозиция всего в несколько долей секунды чтобы записать и сохранить изображение. Когда становится темнее – требуется открывать затвор на более длительное время чтобы он пропустил больше света.

Игры с экспозицией в ночное время

Пока открыт затвор камера накапливает свет. Если в вашем кадре окажется движущийся объект и его скорость будет выше используемой скорости затвора – он будет размыт в кадре. Это знание может быть полезным.

Иногда вам может быть необходимо снять предмет размытым или замороженным. Зная об отношении скорости объекта и скорости затвора можно выбрать более правильные настройки. Вам не потребуется выдержка 1/4000 чтобы заморозить движение прогуливающегося пешехода – 1/125 может быть достаточно.

Несложно догадаться, что для более быстродвижущихся объектов требуются более короткие выдержки. Будет полезно изучить влияние выдержки на изображение. Как передать ощущение движения. Или как может выглядеть движение на снимке.

Управление выдержкой может быть полезно при необходимости заморозить (или намеренно размыть) движущийся объект. Например, при съемке потока воды короткая выдержка заморозит отдельные капли. Очень длинная выдержка создаст эффект текучей сладкой ваты. И между этими крайностями множество доступных выдержек.

Работа зеркал

Благодаря работе зеркал происходит первичная обработка потока света и его вывод на экран. Разберем, чем отличается устройство зеркального типа фотоаппарата от беззеркальных устройств.

Световой поток проходит через линзы, попадает на зеркало, которое в исходящем положении заслоняет матрицу и затвор. Потом свет проходит через матовое стекло, попадает в пентапризму. Там картинка поворачивается на 90 градусов. Это происходит для того, чтобы в итоге не получить перевернутого изображения.После нажатия кнопки спуска зеркало и затвор поднимаются, а свет попадает на матрицу. На последнем этапе информация считывается, проходит обработку и выводится на экран.

Как работают плёночные камеры

Если вы обладатель такой камеры, то вы наверняка в курсе, что она бесполезна без одного жизненно необходимого компонента — плёнки. Плёнка представляет собой длинную катушку из гибкого пластика, покрытую специальными химическими веществами на основе соединений серебра, которые чувствительны к свету. Чтобы не дать свету испортить плёнку, её помещают внутрь жёсткого светонепроницаемого пластикового цилиндра, который вы кладёте в камеру.

Нажатие кнопки на плёночной камере запускает механизм, называемый затвором. Он открывает небольшое отверстие (апертуру) в передней части камеры, позволяя свету проникнуть через объектив — толстый кусок стекла или пластика, установленный спереди. Свет вызывает реакции в химических веществах на плёнке, таким образом запечатлевая изображение.

Однако на этом дело не заканчивается. Когда плёнка заполнена, вы должны отвезти её в лабораторию для проявки. Как правило, плёнка помещается в большую автоматизированную машину для проявки. Машина открывает контейнер плёнки, вытаскивает её и окунает в различные химикаты. В результате этого процесса плёнка становится «негативной» и цвета фотографий инвертируются: белое становится чёрным, чёрное — белым, и остальные цвета тоже превращаются в обратные себе. После создания негатива, машина использует их, чтобы сделать готовые версии ваших фотографий.

Если вы хотите сделать только одну или две фотографии, всё это может быть немного неудобно. Приходится делать ненужные фотографии просто для того, чтобы «закончить плёнку». После этого нужно ждать несколько дней, чтобы вашу плёнку проявили и вы получили свои фотографии. Неудивительно, что цифровая фотография стала очень популярной, поскольку она позволяет избежать всех этих проблем.

Функции и разновидности затворов

Важным невидимым механизмом любого аппарата, в том числе устройства зеркального фотоаппарата, является затвор. Его главная функция – пропуск лучей света к матрице, регулирование продолжительности светового потока. Свет пропускается за заданный промежуток времени. Его называют выдержкой (время, за которое открывается затвор).

Помимо этого, затвор защищает матрицу от засветки.

В устройстве цифрового фотоаппарата устанавливается затвор, который открывается и закрывается с очень большой скоростью. Функция регулировки выдержки особенно важна профессионалам. Чем больше выдержка – тем больше света попадает на матрицу.

Существуют различные виды затворов. Как правило, они отличаются по своей конструкции и принципу закрытия. Есть три вида затворов:

Электронный затвор. Процессор включает и выключает сенсор для приема потока света. При таком виде затвора свет на матрицу попадает постоянно, благодаря чему изображение матрицы транслируется на дисплей цифрового фотоаппарата. Электронный затвор в устройстве фотоаппарата позволяет фотографу использовать очень маленькую выдержку (до 1/8000с). Конечно, больше возможностей делают работу с фотоаппаратом лишь интереснее.

У электронного затвора есть свои преимущества: он не издает звуков. К недостаткам можно отнести низкое качество получаемого изображения. Это происходит из-за того, что чтение матрицы происходит последовательно. Для сохранения снимка и избегания эффектов вроде ореола и блюминга устанавливается и механический затвор тоже. Чаще всего это делают в профессиональных фотоаппаратах, где важны даже такие мелочи при настройке.

Механический затвор. Его роль в защите матрицы от маленьких пылинок и грязи. Помимо этого, он дозирует лучи света для матрицы. Однако у таких затворов определенный срок службы.

В современных фотоаппаратах затвор защищает матрицу от попадания пылинок и грязи. Такие мелочи могут навсегда вывести матрицу из строя. Не нужно забывать, что матрица – одна из самых дорогостоящих деталей фотографического аппарата.

Механические затворы бывают двух видов:

• Шторный затвор. Характеризуется большей скоростью и лучшей выдержкой. Строение: он состоит из двух шторок, в щель между ними попадает свет. При снимке первая шторка открывает кадр, вторая – закрывает. Такой вид затвора может искажать снимок, но сохраняет короткую выдержку.
• Центральный затвор. Он состоит из лепестков. Благодаря тому, как они закрываются и открываются, свет распределяется равномерно. Такой затвор устанавливают в объектив между линзами.

Электронно-оптический затвор. Такой вид затвора применяется в устройствах зеркальных фотоаппаратов. Это жидкий кристалл, находящийся между пластинами. Через него проходит свет и направляется к оптическому преобразователю.

Затвор – важная деталь фотоаппарата, позволяющая, пропускать лучи света на матрицу, регулировать выдержку и, собственно, делать снимки.

Уровень качества

По мнению опытных фотографов именно хороший объектив, а не фотоаппарат, является залогом качественных фотографий. Используя оптику высокого класса и посредственный фотоаппарат, можно получить прекрасные снимки, а вот объектив низкого качества даже на профессиональном фотоаппарате может испортить самый выигрышный сюжет. Часто оптика, по стоимости, может быть в несколько раз дороже хорошего фотоаппарата. В основном это определяется конструктивными материалами.

• Самые качественные и дорогие представители класса в своём устройстве содержат линзы из флюорита. Корпус оптики выполнен из сверхлёгких сплавов, которые применяются в космической технике. Такие объективы отличаются высокой надёжностью и длительным сроком службы;
• Далее идут объективы с линзами из кварцевого стекла. Они обеспечивают хорошее качество фотографий и вполне надёжны;
• На последнем месте по качеству находятся объективы с акриловыми линзами и пластиковым корпусом. Особенно плохо, если из пластмассы выполнено байонетное крепление. Люфт будет обеспечен при частой замене оптики даже через непродолжительное время, а пластиковые линзы быстро помутнеют от следов пыли и песка.

Объектив – неотъемлемая составляющая фотоаппарата. Может быть выполнена как в виде достаточно простой системы “апланат” и без различных дополнительных улучшающих механизмов. Так и в виде сложной громоздкой оптической системы, включающей в себя около 20 линз разделенных на блоки, систем автоматической фокусировки, изменения фокусного расстояния, стабилизации изображения и различных технологических ухищрений, повышающих качество захватываемой картинки. Стоимость объектива может варьироваться от легко подъемной практически любому фотолюбителю, до непомерно высокой – дороже профессионального фотоаппарата.

Пентапризма и видоискатель

Пентаризма – пятиугольный механизм в устройстве фотоаппарата, который поворачивает изображение на 90 градусов, увеличивает путь лучей света благодаря дальнейшему прохождению через зеркала.

Уже на матовом стекле изображение прямое. В профессиональных устройствах пентапризма съемная. Иногда в неё встраивают различные индикаторы, открывающие больше возможностей.

Чаще всего она изготавливается из стекла. В более дешевых моделях – из пластика. Возможна альтернатива, при которой изображение поворачивают зеркало и несколько линз.

Это используется при совсем небольшой матрице.

Видоискатель – часть фотоаппарата, позволяющая видеть, какое изображение получится.

Хроматическая аберрация

Объектив камеры — это на самом деле несколько объективов, объединенных в один блок. Одна сходящаяся линза может сформировать реальное изображение на пленке, но оно будет искажено рядом аберраций. Одним из наиболее значительных факторов деформации является то, что различные цвета спектра по-разному изгибаются при движении через объектив. Эта хроматическая аберрация, по существу, создает изображение, где оттенки не выстроены правильно. Камеры компенсируют это, используя несколько линз из разных материалов. Каждая линза обрабатывает цвета по-разному, и, когда они комбинируются определенным образом, цвета перестраиваются. В зум-объективе есть возможность перемещать различные элементы объектива взад и вперед. Изменяя расстояние между отдельными объективами, можно регулировать силу увеличения объектива в целом.

Матрица зеркальной цифровой фотокамеры

Одной из важных деталей, обеспечивающих работу зеркального фотоаппарата, является матрица. Матрица – это часть фотоаппарата, благодаря которой световой поток превращается в биты, дальше из них формируется само изображение.

KONICA MINOLTA DIGITAL CAMERA

Матрица состоит из мельчайших фотодиодов. Один диод – один пиксель будущей фотографии.

Матрица является неким аналогом плёнки, она так же формирует изображение. Конечно, иным и более качественным путем.

Нужно знать, что такое экспонирование матрицы, этот термин часто используют фотографы. Это процесс выявления снимка с момента, когда Вы нажали на кнопку до закрытия затвора. Часто слово матрица опускается – экспонирование.

Матрица имеет характеристики, которые определяют её возможности:

• Физический размер – одна из важнейших характеристик. Чем больше расстояние между пикселями и их количество, тем лучше качество получаемого изображения. Также от размера матрицы зависят следующие характеристики: шумы, динамика изображения, цвета снимка, размер фотоаппарата.
• Разрешение – название размеров матрицы. Может измеряться в дюймах, миллиметрах.
• Соотношение шум. Чем больше размер матрицы, тем лучше получается изображение, на нем будет меньше шумов. Как правило, они заметны при увеличении.
• Чувствительность ISO. Данный параметр регулирует яркость снимка. Насколько качественно повысится или понизится яркость также определяется матрицей.
• Динамический диапазон – наибольшая яркость фотографии. Она определяет качество самых тёмных и самых светлых участков.

ВАЖНО! Мегапискели полностью не определяют качество камеры, гораздо важнее, сколько света принимает один пиксель.

Матрицу следует выбирать по данным критериям. Матрица является залогом отличной картинки.

Подытожим

Мы рассмотрели основные части фотокамеры и способы, которыми камера контролирует свет, создающий ваши фотографии. Все эти методы совместно безгранично комбинируются, что позволяет достичь практически любого эффекта, который вы задумаете. Каждый из них имеет побочные эффекты, которые могут быть как желательны, так и нежелательны для фотографии, которую вы собираетесь сделать. Управляя количеством приникающего в камеру света, диафрагма также определяет глубину резкости. Управляя временем экспонирования с помощью выдержки, можно усиливать или ослаблять размытие движения. Определяя сколько света будет достаточно с помощью изменения значения ISO, приводим к изменению зернистости и насыщенности цветов.

Никто не говорит, что прочитав статью вы станете экспертом в данном вопросе. Возможно вам придется перечитать её не один раз. Возможно вам понадобится вернуться к этим вопросам через какое-то время чтобы освежить в памяти понятия. Цель данного материала в том, чтобы помочь вам заложить фундамент, на котором будет возможно осваивать другие уроки и самостоятельно изучать новые вопросы.

Удачных кадров!

Автор: Jeffrey Kontur

Системы стабилизации изображения

Камеры становятся все легче, а при съёмке с рук все чаще фото получаются худшего качества. Конечно, в некоторых ситуациях с такой проблемой неплохо справляется штатив, однако он не всегда удобен. Стабилизировать изображение также можно уменьшив выдержку и увеличив чувствительность, но в таком случае может появиться зернистость.

Существуют стабилизаторы, делающие работу за нас: это оптическая и цифровая системы.

Оптический стабилизатор проделывает работу с блоком линз. Они двигаются в зависимости от того, как перемещается камера. Такая система дороже, но её преимущество в том, что полученная картинка передается и на матрицу, и в видоискатель. Такая система возможна с перемещением матрицы (то есть двигается сама матрица), что позволяет использовать любые объективы. Оптическая система не влияет на качество фото даже при увеличении, однако потребляет больше энергии.

Цифровой стабилизатор – это установленные в процессор программы, определяющие, насколько миллиметров картинка сдвинута. При такой работе теряется часть изображения с краёв матрицы. Данный стабилизатор хуже справляется с увеличением, возможны помехи на изображении.

СОВЕТ: Если у Вас нет требований к размерам камеры, выбирайте оптический стабилизатор. Результат работы этих частей фотоаппарата играет важную роль в получаемом изображении.

Отличия между линзами

Более высокое число фокусных расстояний указывает на большее увеличение изображения. Различные линзы подходят для разных ситуаций. Если снимать горный массив, то можно использовать объектив с особенно большим фокусным расстоянием. Они позволяют сосредоточиться на определенных элементах в отдалении. Если нужно сделать портрет крупным планом, то подойдет широкоугольный объектив. У него гораздо более короткое фокусное расстояние, поэтому он сжимает сцену перед фотографом.

Краткая характеристика остальных деталей фототехники

Мы разобрали, как устроен фотоаппарат и его основные детали.

Характеристика остальных деталей:

• Кнопка спуска. При неполном нажатии возможна фокусировка. Если нажать полностью, камера делает кадр.
• Встроенная вспышка. При плохой освещенности она включается автоматически. В некоторых режимах её нужно включать самостоятельно.
• Кнопка ISO. С её помощью регулируется чувствительность. В некоторых режимах это делается автоматически, но её можно регулировать вручную.
• Главный диск управления. С его помощью устанавливаются диафрагма и выдержка.

Популярные программы для видеозахвата

В настоящее время существует множество программ для видеозахвата. По мнению многих лучшими в своем роде являются платные утилиты Pinnacle Studio и Adobe Premiere, однако, многие пользователи и особенно любители предпочитают постигать основы работы с видео с использованием бесплатного ПО. Ниже представлен краткий обзор самых популярных бесплатных программ для захвата и обработки видео.

ScenalyzerLive

Условно бесплатная программа, которая на первый взгляд может смутить очень простым дизайном. Утилита максимально проста с точки зрения использования, но обладает внушительным функционалом. С ее помощью можно:

• по отдельности копировать с камеры аудио и видеодорожку;
• захватывать видео с заданной частотой кадров;
• сразу разбивать запись на ролики по несколько минут;
• компилировать данные по тайм-коду, то есть включению и выключению камеры или же по смене картинки.

Немаловажное достоинство программы – она грамотно раскладывает материал таким образом, что его легко обрабатывать, например, вырезать ненужные сцены или наоборот склеивать несколько роликов в один. ScenalyzerLive позволяет делать монтаж видео без дополнительных программ, то есть уже в процессе захвата.

Стоит отметить, что программа распространяется платно, но никто не мешает пользоваться пробной версией. Единственный недостаток этого вариант – в углу постоянно появляется значок с напоминанием о покупке. Кроме того, на сайте создателя можно найти более старые версии софта, полностью бесплатные. Функционал у них будет несколько урезан, но основную задачу они выполнят не хуже самой последней версии.

Exsate DV Capture Live

Полностью бесплатное приложение. Его особенностью является возможностью сразу сжимать видео в определенный формат (их выбор весьма велик). Управление софтом осуществляется по принципу «шаг за шагом», то есть буквально каждое действие пользователя сопровождается выбором установки: куда сохранить, какой формат выбрать для данных, с каким интервалом «нарезать» видео. Это существенно упрощает процесс работы и знакомство с программой. Немаловажный полезный момент – возможность нанести на запись дату и время видеозахвата.

WinDV

Бесплатная и самая маленькая утилита с точки зрения места, которое она занимает на ПК. Данное приложение даже не требует установки. Здесь нет широкого функционала, и софт выполняет лишь главную задачу – захватывает видео.

Совет! Программа подойдет тем, кто планирует в более профессиональных программах заниматься монтажом и обработкой файлов. Также она незаменима в том случае, когда требуется быстро скинуть видео по причине того, что камера чужая, и ее необходимо отдать.

Благодаря простоте WinDV не требует от ПК мощных характеристик и работает даже с очень старыми устройствами. При всей своей простоте утилита умеет распознавать тайм-код и самостоятельно разбивает видео по полученным из него данным.

Как правильно выбрать фотоаппарат: зеркальный, компакт

Автор Сергей (travel-picture.ru) На чтение 10 мин Просмотров 1. 2к. Обновлено 18/05/2017

Содержание

1. Как правильно подобрать компактный фотоаппарат?
2. Как выбрать зеркальный фотоаппарат?
3. Количество точек на матрице
4. Какой лучше выбрать комплект, body или kit?
5. Режим Live View
6. ISO
7. Фокусное расстояние
8. Скорость съемки и серийная съемка
9. Время работы аккумуляторов фотокамеры
10. Интерфейс передачи данных
11. Удобство пользования
12. Проверка матрицы
13. Беззеркальные камеры
14. Зеркалка или компакт?

В этой статье команда travel-picture.ru расскажет вам, как правильно выбрать фотоаппарат любителю фотографии: зеркальный или обычную “мыльницу”, какую оптику подобрать для профессиональной съемки своему зеркальному ‘другу’. В основном сделаем упор на вопрос «Как выбрать зеркальный фотоаппарат», при этом не забыв и про другие типы техники.

Какой правильно выбрать фотоаппарат в магазине? Этим вопросом рано или поздно задается каждый турист отправляющийся в путешествие. Однако не все знают о существенных отличиях между разными классами техники и, решив приобрести свой первый фотоаппарат, сталкиваются с трудностями выбора. Чтобы упростить задачу по выбору обычного или зеркального ‘друга’, мы расскажем вам о типах такой техники и о том, каким же покупателям они оптимально подойдут.

Как правильно подобрать компактный фотоаппарат?

Большое количество людей, приобретающих цифровую фотокамеру, собираются с его помощью увековечить важные моменты жизни без претензий на отличное качество фотографии. Поэтому хорошей популярностью пользуются обычные цифровые компактные камеры, получившие название ”мыльницы”.

Не смотря на простое название, они имеют очень приличные характеристики и без проблем делают снимки, достойные занять место в вашем фотоальбоме. Матрица 10-20 мегапикселей, 3-4 кратный оптический зум, видеосъемка – типовые характеристики современной мыльницы вполне устраивают большинство людей при данном выборе. К тому же цена таких фотоаппаратов не высока, для начинающего фотографа это самый лучший вариант выбора.

Начинающему фотографу, вооруженному компактной фотокамерой, не придется погружаться во все профессиональные азы фотосъемки. При выборе режима автоматики камера сделает за вас все сама – нужно лишь найти интересный для вас кадр и нажать кнопку, чтобы сфотографировать. Кстати для наибольшего удобства новичков есть сюжетные программы – стандартные наборы настроек для съемки популярных сюжетов: пейзаж, портрет, спортивный режим, ночной режим, с приоритетом диафрагмы, макро-режим, видео.

колесо стандартных режимов

Подробнее останавливаться на вопросе и данном типе фотокамеры не будем, самое важное, что вам нужно знать — это набор функций который вам нужен и цена по вашему карману, а качество снимков будет одинаковым с любой мыльницей.

Как выбрать зеркальный фотоаппарат?

Как выбрать зеркальную фототехнику и на какие параметры обратить внимание, мы расскажем в этой главе нашей статьи, для того чтобы вы сделали лучший выбор.

Зеркальные фотоаппараты имеют отличия от “мыльниц” особенностями конструкции. Данное название техника приобрела потому, что в оптической схеме зеркального фотоаппарата есть главный элемент — зеркало, с помощью которого световой поток от объектива направляется в видоискатель.

В момент съемки зеркало полностью поднимается, тем самым открывая свету путь через полностью открывшийся затвор к матрице — светочувствительному элементу.

Схема зеркального фотоаппарата

Преимущества зеркальной техники над цифрокомпактами: это сменная оптика, матрица большого размера, большое количество ручных настроек, мгновенная скорость съемки, фотографирование в формате RAW (“сырой формат фотографии” для обработки фотографии на компьютере), в общем все что нужно фотографу новичку в художественной фотосъемке. Такие камеры позволяют сделать фотографии отличного художественного качества даже в непредсказуемых условиях (например, снимать ночные пейзажи), но для этого нужно хотя бы немного разбираться в тонких настройках зеркальных фотокамер.

В принципе, полупрофессиональные зеркальные фотокамеры, как и мыльницы, также имеют автоматический режим съемки, это позволит новичку получить отличные фотографии (лучше, чем с мыльницы), но не откроют все секреты зеркальной камеры.

Отрицательная черта “зеркалок” из-за которой сдерживается их массовое применение – это высокая цена, большие габариты и “хороший” вес, новичку долго приходиться разбираться с ним. Но если вы его купили, то это будет лучший выбор среди всех разновидности фотокамер.

Теперь рассмотрим основные критерии при выборе зеркального фотоаппарата:

Количество точек на матрице

Чем больше количество точек на матрице, тем больше вы сможете напечатать фотографию. Например, если вы купили фотокамеру с 20 мега пикселями, то сможете напечатать фотографию баннером 3 на 6 метров хорошего качества. А если вы решили напечатать снимок размером 10х15, то вам подойдет камера всего лишь в 2 мега пикселя; снимок 13х18 сантиметров – 3,5 мега пикселя.

Стоит знать, качество фотографии не зависит от количества мега пикселей в фотокамере! Запомните это раз и навсегда и не слушайте бред от продавцов в ваш адрес при выборе фотоаппарата в магазине у них совсем другие цели — побыстрее продать залежавшийся товар, вся информация, которая вам нужна, описана здесь!

Какой лучше выбрать комплект, body или kit?

Как правильно выбрать фотокамеру и не отдать лишние деньги? Можно сэкономить на выборе комплектующих. Body – это зеркальный фотоаппарат без объектива (тушка), этот выбор для профессионала, который уже знает, что ему нужно от такой техники . Kit – это зеркальная камера со стандартным универсальным объективом, как правило, не лучшего качества снимков, но зато такие объективы за минимальные деньги решают множество проблем для новичков.

Команда travel-picture.ru советует не ломать голову при выборе камеры, если собрались снимать обычные туристические пейзажи или семейные праздники, то KIT для вас. Если вы хотите заняться художественной фотосъемкой, то вам обязательно нужно подойти со всей ответственностью к выбору объектива. А вот какой объектив выбрать лучше мы уже рассказывали в предыдущей статье нашей рубрики “все о фотографии в путешествии”. Забегая вперед, скажем одно, что хорошая оптика стоит намного дороже, чем камера и развитие мира электроники никак не влияет на качество съемки, что бы вам не говорили продавцы, здесь все решает оптика!

Режим Live View

Данный режим создан специально для новичков. Фотографию можно сделать, смотря на монитор вашей камеры в режиме реального времени. В таком режиме новичку будет намного проще откорректировать такие параметры будущего снимка, как ISO или экспозиция.

режим live view

ISO

ISO – это единица чувствительности снимка при определенном освещении. Объясним на примере снимка сделанного ночью: чтобы было видно, что вы снимаете, нужна высокая светочувствительность (iso) примерно равная 6400 или более. Но если вы снимаете днем при хорошем солнечном свете, вам хватит выставить в настройках iso всего равную 100.

Производители любят умалчивать о том, какое iso поддерживает ваша камера, дешевые фотоаппараты могут поддерживать минимальное iso равное 50-70, поэтому при выборе фотоаппарата смотрите, чтобы минимальное iso было не менее 100.

Фокусное расстояние

Фокусное расстояние объектива зависит от того что именно вы будете снимать чаще всего. Например, фокусное расстояние от 8-20mm (рыбий глаз) очень хорошо подойдет для объемной художественной фотосъемки. От 18-50mm для архитектурной съемки. От 50-85mm для портретной съемки. Все фокусные расстояния, что более 105mm и более называют пейзажными расстояниями и такие объективы называют ”телевики”. Вам нужно определиться, что именно вы будете снимать больше всего и от этого уже отталкиваться в магазине при выборе объектива.

Скорость съемки и серийная съемка

Эти параметры являются важными для профессиональной съемки фотографии. У профессиональной техники скорость съемки может достигать 5-7 кадров в секунду, это очень хорошо помогает при съемке движущегося объекта, например молнии. Серийная съемка нужна для того чтобы запечатлеть какое-нибудь движение, например если вы на даче прыгаете в бассейн то весть процесс можно запечатлеть с помощью серийной съемки на ваш фотоаппарат.

Время работы аккумуляторов фотокамеры

Как правильно выбрать фотоаппарат с хорошим аккумулятором? Здесь нужно обязательно смотреть на время работы с включенным дисплеем, производители любят писать время работы аккумулятора без нагрузки, но дисплей, фокусировка объектива, вспышка и другие параметры очень быстро расходуют заряд. Важно учитывать все эти параметры и не попадаться на уловки производителя и продавца. Для длительных путешествий рекомендуем вам купить съемную аккумуляторную батарею, которой вам на долго хватит.

аккумуляторная батарея

Интерфейс передачи данных

Важно чтобы при выборе фотоаппарата был тот интерфейс для передачи ваших фотографий, которым вы чаще всего пользуетесь. Производители чаще всего комплектуют свои модели такими интерфейсами как: Блютуз, WI-FI, USB, HDMI, Карты памяти разных типов. Мы вам советуем выбирать фотокамеру в совокупности с WI-FI интерфейсом, данный тип интерфейса сейчас очень хорошо развит, да и в кафе вы без проблем поделитесь своими творениями с друзьями.

Удобство пользования

При выборе фотоаппарата, обязательно подержите в руках несколько моделей от разных производителей. Не каждая модель подойдет по вложенности в вашу руку, например для меня прекрасно подошла модель от производителя Canon, хотя по качеству снимков душа лежит к Nikon, но зато у первого намного понятней меню. Посмотрите доступность кнопок фотокамеры вашим пальцам рук, которые без труда должны ориентироваться в разных ситуациях при съемке. А также проверьте меню, все должно быть понятно и доступно для вас.

Проверка матрицы

Ну, вот и основной параметр, на который обязательно нужно обратить внимание – битые пиксели. Битые пиксели являются браком матрицы и на фотографии они видны в виде черных или белых точек на одном и том же месте в фотографии.

Для того чтобы определить бытые пиксели следует сделать серию снимков для разогрева матрицы и сфотографировать черный и белый фон, после этого посмотреть на компьютере полученные снимки.

На черном фоне не должно быть белых точек и наоборот с белым фоном. В магазинах есть специальные компьютерные программы для выявления брака матрицы, главное упомянуть продавцу об этом пункте нашей статьи.

битые пиксели на черном фонебитые пиксели на белом фоне



Теперь поговорим о беззеркальных камерах…

Беззеркальные камеры

Недавно к двум основным классам камер, зеркальным и компактным, добавился третий – беззеркальные камеры. Это большие компакты с возможностью смены объектива, некоторые фотокамеры имеют даже большую (как у зеркалки) матрицу. Но, на самом деле с точки зрения опытного пользователя, такой фотоаппарат даже не стоит рассматривать, это очередной коммерческий ход производителей для того чтобы увеличить продажи “мыльниц”, которыми по своей сути они и являются.

Зеркалка или компакт?

Какой выбрать фотоаппарат, зеркальный или компакт? На первом этапе вам нужно определиться с тем фактом, из какого типа вы хотели бы купить технику. Как у зеркальных, так и у компактных (мыльниц) есть свои плюсы и минусы, но можно определить ряд главных вопросов, ответы на которые помогут вам наконец-то определиться с выбором вашей мечты:

— Как часто вы будете фотографировать?

— Хотите ли вы хорошо разбираться в настройках камеры или снимаете в обычных стандартных режимах?

— Что для вас важнее, размер фотоаппарата или все-таки качество снимков?

— Сколько денег вы хотите выложить?

Если вы фотографируете не очень часто, не любите мучиться с настройками камеры, всегда снимаете в стандартном авто-режиме или используете готовые программные сцены (портрет, пейзаж, ночной режим и др…), то вам следует выбрать такой тип как цифрокомпакты. Они имеют маленькие размеры, много готовых режимов съемки, качество снимков их вполне удовлетворительное, и стоят они значительно дешевле, по сравнению с зеркальными фотокамерами. Это будет лучший выбор для новичков своего дела.

С помощью зеркальной фотокамеры можно получить более качественные изображения, но здесь вы должны понимать, что фотокамера – это всего лишь рабочий фото-инструмент, и для его использования требуются определенные знания.

Если фотокамера для вас – это просто фотографирование каких-то важных моментов вашей жизни и для вас важен размер фотоаппарата с ценой, то остановите свой выбор на цифрокомпактах. Если же вас привлекает фотография и вы хотите достичь результата в этом направлении, то ваш выбор и выбор команды travel-picture.ru – зеркальный фотоаппарат.

Надеемся, что вопрос для вас решен и вы сделали правильный выбор в сторону лучших моментов в этой жизни запечатленных на новую фотокамеру. Обязательно делитесь своими впечатлениями и советами в комментариях, новичкам будет важно узнать не только точку зрения, выраженную в статье, но и вашу оценку тоже.

Как сэкономить на поездке? Рабочие лайфхаки!

Данные советы помогут спланировать самостоятельный отдых на курортах зимой или летом дешевле:

• Лучшие цены на отели рекомендуем искать на ROOMGURU. Поисковик ищет среди всех отельных баз интернета, даже у таких гигантов как Booking, и сравнивает цены. Если вы любитель пользоваться смартфоном, то приложение по ПО ПОИСКУ ЖИЛЬЯ просто необходимо. Очень удобно по прилету открыть варианты и тут же забронировать.
• Выгодно застраховать свое здоровье и жизнь в путешествии поможет сервис TRIPINSURANCE, поисковик показывает результаты от всех крупных страховых компаний. Вам остается выбрать лишь самый выгодный вариант, но на здоровье советуем не экономить!
• Авиабилеты? Опытным путем советуем пользоваться AVIASALES, он и по сей день является поисковиком №1 среди самостоятельных путешественников.

Фотоаппарат из бумаги своими руками схема.

Как за несколько часов сделать фотоаппарат из картона? Фотоаппарат из картонной коробки и стаканчика-объектива

Делаем простую самодельную фотокамеру без линз, где роль объектива отведена небольшому отверстию.

Нам нужно
Развёртка, чёрный картон, канцелярский нож, линейка, чёрная изолента, двусторонний скотч, клей, игла, две скрепки, перманентный маркер чёрного цвета, две катушки 35-мм плёнки — новая и использованная, небольшой кусок жести или фольги.

Сборка камеры

В нашем случае на сборку ушло полтора часа. При этом большую часть времени мы потратили на то, чтобы разобраться в устройстве пинхола и нарисовать собственную схему развёртки. В процессе лучше использовать металлическую линейку — в отличие от деревянной или пластмассовой её невозможно порезать. Картон лучше резать на деревянной или стеклянной поверхности.

Развёртка
Приклеиваем развёртку к картону двусторонним скотчем. Важно: бокс должен быть чёрным, без глянца. Чёрный поглощает свет и не отражает его на плёнку. Мы использовали чёрный картон, который продаётся в магазинах для художников. Можно использовать и обычный картон, предварительно покрасив его чёрным акрилом.

Детали
Можно вырезать детали ножницами, но лучше использовать канцелярский нож и линейку — линии среза получаются ровными, а сам процесс занимает заметно меньше времени.

Сгибы
Мы применили метод, используемый в макетировании. Сделали аккуратные проколы на линиях сгибов. Затем приложили к этим линиям линейку и осторожно провели по ним канцелярским ножом, не разрезая при этом картон — образовавшаяся в результате бороздка (биговка) позволила легко и ровно его согнуть.

Круглые и квадратные отверстия
Необходимо вырезать несколько отверстий — круглых, для плёночных катушек, и несколько квадратных. Чтобы они получились максимально аккуратными, мы опять использовали иглу. Сделали проколы на линиях и провели по ним канцелярским ножом.

«Объектив»
Можно использовать фольгу, но удобнее работать с жестью. Берём стандартную жестяную банку и вырезаем из неë квадрат 2×2 см. Внутреннюю сторону закрашиваем чёрным перманентным маркером или акриловой краской. В центре квадрата иглой проделываем небольшое отверстие — через него на плёнку будет попадать свет. Диаметр отверстия по сути определяет размер диафрагмы и, в конечном итоге, влияет на резкость снимков. Чем шире отверстие, тем больше света и тем сильнее размытие картинки. Оптимальный диаметр для этой камеры — 0,3 мм.

Чёрной изолентой приклеиваем «объектив» к квадратному отверстию в лицевой стороне корпуса — чёрной стороной внутрь (помним, что в камере не должно быть отражающих поверхностей).

Склейка деталей
Склеиваем элементы корпуса — так, чтобы в результате получились две части камеры, передняя и задняя (как на фото). Мы использовали «ПВА», но подойдёт и любой другой клей.

Конструкция для перемотки плёнки
Необходимо взять две катушки — с новой и уже использованной плёнками. Обрезать кончики, после чего склеить плёнки между собой скотчем. Сложности могут возникнуть с извлечением плёнки из старой катушки. Её можно достать либо щипчиками, либо приоткрыв коробку. Получившуюся конструкцию закладываем в камеру.

Светоизоляция
Складываем камеру, закладывая одну коробку в другую. Чтобы обеспечить полную светоизоляцию, пинхол нужно обмотать чёрной изолентой. Особое внимание нужно уделять стыкам, через которые может проникать свет. На этом этапе можно вставить в катушки скрепки — для перемотки.

Затвор и видоискатель
Накладываем деталь с видоискателем и закрепляем её изолентой или с помощью резинок. Между этой деталью и корпусом вставляем язычок, который будет выполнять роль затвора.

Съёмка
Первый вопрос, который возникает у любого, кто решил снимать на пинхол — какой должна быть выдержка (то есть, на какое время нужно приоткрыть затвор для получения снимка). Для расчёта экспозиции существует много калькуляторов. Удобно пользоваться мобильным приложением типа Pinhole Calc. В интернете можно посчитать на сайте Mrpinhole. com.
Любой из калькуляторов для определения выдержки запросит у вас фокусное расстояние. В данном случае это расстояние от «объектива» до плёнки, то есть толщина корпуса.

Видоискатель в пинхол-камере очень условен. Точно определить границы кадра с его помощью сложно. Тем не менее во время съёмки он позволяет контролировать положение кадра — видеть горизонтальные, вертикальные линии и приблизительный центр кадра.
Некоторые устанавливают на пинхол-камеры счётчики кадров. Мы не стали этого делать, прикинув, что один кадр — это два оборота скрепки, закреплённой на катушке. В случае с пинхолом плёнку желательно отснять как можно быстрее, так что забыть, каким по счёту был последний кадр, не получится.

Как за несколько часов сделать фотоаппарат из картона? Этим и другими секретами в преддверии Всемирного дня пинхол-фотографии поделились с корреспондентом агентства «Минск-Новости» на одном из мастер-классов по сборке безлинзового фотоаппарата Pinhole Mini 135.

Участникам мастер-класса понадобилось три часа, чтобы из подручных материалов сконструировать настоящую фотокамеру. Руководил процессом фотограф, руководитель минского сообщества пинхолистов «Экватор» Алексей Ильин.

— Пинхол — это безлинзовый фотоаппарат, в котором вместо объектива — небольшое отверстие, сквозь которое свет проникает внутрь, на фотоматериал, — поясняет А. Ильин. — Его мастерят из подручных материалов: спичечных коробков, картона, жестяных банок. Если есть старая камера, в которой не работает затвор, сломан или отсутствует объектив, то и ее можно превратить в пинхол.

Конечно же, такое изобретение — не альтернатива цифровым фотоаппаратам или камерам в смартфонах/мобильниках. И вряд ли используется фотографами или фотокорреспондентами в коммерческих целях. Способом сэкономить на приобретении фотоаппарата его тоже не назовешь. Скорее, это больше похоже на развлечение, увлекательный процесс. Для сторонников пинхол-фотографии даже есть множество сайтов, где опытные и начинающие пинхолисты делятся своими забавными и увлекательными снимками.

— Снимая пинхолом, начинаешь понимать, как работает фотокамера, как распространяется свет и получается картинка. Тем более когда сделал прибор своими руками. Ведь цифровой фотоаппарат работает по определенному алгоритму, вмешиваться в который можно лишь иногда. А вот с пинхолом все приходится делать самостоятельно, — отмечает А. Ильин.

Фото Алексея Ильина, сделанные пинхолом Фото Алексея Ильина, сделанные пинхолом Фото Алексея Ильина, сделанные пинхолом

Сконструировать чудо-устройство, как оказалось, вполне возможно и в домашних условиях. Для этого понадобятся фотопленка, черный картон плотностью 220-300 г/м 2 , кассета от проявленной пленки и канцелярские принадлежности: линейка, ножницы, пластиковая спираль от тетради, суперклей, черный маркер и канцелярский нож. Чертежи камеры можно скачать .

— Для начала необходимо приклеить каждый из трех чертежей — корпус, затвор и «черную комнату » — к картону и обвести каждую деталь , — вводит в курс дела А. Ильин. — Для затвора понадобится толстый картон (3 мм) .

Корпус «Черная комната» Затвор

Делать нужно аккуратно, дабы при склеивании всё сошлось. Чтобы перенести чертеж на картон, потребовалось около 40 минут.

А теперь ножницами вырезаем детали. Небольшие отверстия – канцелярским ножом при помощи линейки. Так линии среза и углы получаются аккуратными. Когда все части самодельного устройства готовы, толстой иглой продавливаем линии сгиба, чтобы фотоаппарат получился абсолютно ровным.

Теперь вырезаем из жестяной банки квадрат 1×1 см, внутреннюю сторону закрашиваем черным маркером и в центре иглой проделываем небольшое отверстие. Приклеиваем пластину черной изолентой к квадратному отверстию изнутри «комнаты». И вот наш объектив готов.

Как обратил внимание А. Ильин, через это отверстие на пленку будет попадать свет. Чем оно меньше, тем четче будет картинка. Оптимальный диаметр для Pinhole Mini 135 — 0,15-0,2 мм.

Приступаем к созданию «комнаты». На нее снаружи приклеиваем квадратную часть затвора, вставляем язычок так, чтобы он мог ездить туда-сюда и сверху закрепляем крышкой.

— Из пластиковой спирали сделаем счетчик кадров. Для этого нужна всего одна петля , — отмечает фотограф. — Заостряем ее и приклеиваем суперклеем так, чтобы острие входило в заднее окошко «черной комнаты».

Благодаря этой находке, которая будет издавать характерный щелчок при прохождении каждого перфорационного окна в пленке, мы сможем отсчитывать число использованных кадров: восемь щелчков – один кадр.

Теперь берем две кассеты: одну с новой пленкой, другую с небольшим кусочком пленки. У обеих обрезаем кончики, склеиваем их скотчем.

В темноте перематываем с одной кассеты на другую. Кладем пленку в «комнату», вставляем ее лепестки внутрь обеих кассет и заклеиваем клапан «комнаты» суперклеем.

Склеиваем вокруг нее корпус фотоаппарата и обматываем его черной изолентой.

— Для чего это нужно ? – интересуюсь.

— Чтобы обеспечить полную светоизоляцию , — подсказывает А. Ильин. — Через стыки может проникнуть свет.

Ну вот и все, уникальный фотоаппарат готов. Осталось только разобраться, как им пользоваться.

— Чтобы фотографировать пинхолом, вы должны знать длину выдержки, то есть на какое время открыть затвор, чтобы получился снимок, — поясняет А. Ильин. — В яркий солнечный день — на секунду. Если объекты в тени, то увеличиваете до 4-5 секунд. В пасмурную погоду – от 6 до 10 секунд. В сумерках — от 30 секунд до 5 минут. В домашних условиях при неярком освещении — до 10 минут.

Для расчета экспозиции существуют различные калькуляторы. Например мобильное приложение PinholeCalculator. Все калькуляторы для определения выдержки запрашивают фокусное расстояние. В нашем случае это промежуток между условным объективом и пленкой: толщина корпуса.

— Съемка пинхолом ведется только в неподвижном состоянии: фотоаппарат ставим на ровную поверхность или штатив, — подмечает А. Ильин — Красивыми и интересными получаются не только пейзажные фотографии, но и снимки людей. Главное, чтобы человек, которого снимают, оставался абсолютно неподвижным на протяжении некоторого времени.

Теперь осталось все знания применить на практике, а после — проявить заветные фотографии. Не терпится узнать, что получится.

Кстати, Всемирный день пинхол-фотографии отмечается 29 апреля. В этот день пинхолисты откладывают все свои дела и наслаждаются процессом съемки на безлинзовый фотоаппарат. А после делятся своими лучшими работами на сайте Worldwide Pinhole Photography Day (http://pinholeday.org/). Попробуйте и вы! Прислать фотографию можно до 29 мая.

Справочно

Мастер-класс по «баночной» пинхол-фотографии — съёмка на фотобумагу — состоится на базе арт-пространства «Мастерская» 2 апреля. Организаторы — минское сообщество пинхолистов «Экватор».

Фото организаторов и из Интернета

Мы собрали для вас несколько вариантов, как сделать милые игрушечные фотоаппараты для детей из картона и ненужных коробок. Ранее мы уже писали про , среди которых вы точно найдете для себя что-то подходящее, а теперь и у вашего ребенка будет самый лучший фотоаппарат, к тому же сделанный своими руками из бумаги.

Поделки своими руками — всегда беспроигрышная идея, чем занять ребенка. Смастерить можно практически все и из всего, что найдется в доме: , из фетра, из коробок и бумаги. Больше всего деткам нравится, когда своими руками можно сделать игрушечную модель взрослых вещей, ведь малыши так любят подражать взрослым. В вашей семье любят музыку? Сделайте с ребенком . Не мыслите жизни без фотографирования? Фотоаппарат из бумаги, картона и старой коробки станет у ребенка любимой игрушкой.

Чтобы сделать такой игрушечный фотоаппарат, вам не придется ходить по магазинам в поиске специальных материалов для поделки — все необходимое найдется дома. А еще это отличный способ , казалось бы, уже ненужных вещей.

Изготовление такого фотоаппарата своими руками из картонной коробки не отнимет много времени и уже буквально за полчаса у ребенка будет свой фотоаппарат из картона, с которым он тут же помчиться «щелкать» все вокруг. Осталось только выбрать подходящую модель фотоаппарата и достать .

Игрушечный фотоаппарат из коробки

Сделать фотоаппарат из старой коробки проще, чем кажется. Вам понадобится пустая коробка, размером с настоящую «зеркалку», цветная бумага, разные по диаметру крышечки от пластиковых бутылок, 2 пуговицы, чтобы привязать шнурочек, распечатанная фотография и кусочек губки.

Такие игрушечные фотоаппараты получаются большими и яркими. Ребенку однозначно понравится нажимать кнопку из губки, чтобы сделать воображаемый снимок, и проверять на «экране», что же получилось — а там как раз и будет предварительно наклеенная фотография.

Фотоаппарат из картонной коробки и стаканчика-объектива

Сделать «выдвижной» объектив для детского фотоаппарата можно из картонного стаканчика, который приклеивается спереди. Допольнительные детали на фотоаппарат сделайте из подручных средств (крышечек от дезодорантов, бусинок, катушек из-под ниток) или нарисуйте маркером. Не забудьте про ленточку, чтобы ребенок мог носить фотоаппарат на шее!

Фотоаппарат из коробки, картона и пластиковой крышки от кондиционера для волос

Используя крышки от шампуней или кондиционеров для волос, на игрушечном фотоаппарате легко сделать вспышку и линзу объектива, которую при фотографировании надо открыть, а потом закрыть. Все, как в настоящем фотоаппарате!

Игрушечный фотоаппарат из картона

Такой фотоаппарат из картона — самый простой вариант изготовления игрушечной фотокамеры для ребенка. Все, что потребуется, это: куски картона от коробки, картонная втулка от туалетной бумаги, клей и маркер. Начертили, вырезали, склеили и разрисовали —вот и готов фотоаппарат!

Изготовление вместе с ребенком такого фотоаппарата из коробки или картона своими руками позабавит и вас, и ребенка. А , которые начнет устраивать ваш юный фотограф своим фотоаппаратом, надолго отвлечет его от или телевизора. Главное, не забывайте позировать!

В этот день, 14 октября 1884 года американец Джордж Истман запатентовал фотопленку. 7 лет он потратил на то, чтобы изобрести рулонную светочувствительную пленку, практически ничем не отличавшуюся от той, на которую мы фотографировали до появления цифровых фотографий. Он же изобрел новый тип фотоаппаратов Kodak, которые можно было заряжать пленкой на сто кадров.
Мне кажется, что это прекрасный повод рассказать детям, большинство из которых никогда не видели пленочных фотоаппаратов, зато хорошо умеют снимать на родительский телефон, о том, как раньше делались снимки. А еще интереснее, если вы при этом сможете собрать пленочный фотоаппарат своими руками!

Лет пять назад у нас появился картонный фотоаппарат, который мы сами собрали из готового набора. Набор мы купили на амазоне за 20 долларов, вот такой: http://www.amazon.com/Noted-STD-35e-Pinhole-Camera-STD35/dp/B000Q8Z83U/ref=pd_cp_p_2

В нем не было ничего, кроме картона и резиночки, чтобы фиксировать крышку на объективе. Внутрь нужно вставить пленку и можно начинать фотографировать. Наводишь на то, что хочешь снять, поднимаешь маленький кусочек картона над объективом вверх — и готово! Теперь нужно не забыть перемотать пленку.
Главное — как можно меньше трясти его во время съемки и снимать в светлое время суток и желательно не дома.

Как он работает? Свет проникает через дырочку (pinhole), которая у этого фотоаппарата играет роль объектива. Еще в XIII веке Роджер Бэкон построил первую пинхольную камеру, которая выглядела как комнату с отверстием в стене. А Леонардо Да Винчи описывал это явление так: «Когда изображения освещенных объектов пройдут через маленькое круглое отверстие в очень темную комнату, вы увидите на бумаге все те объекты в их естественных формах и цветах». И он же придумал, что пинхол можно использовать для зарисовок.

Вот те наши снимки, которые мне особенно понравились:

наш океан

я сижу на песке

наш дом в ЛА

площадка перед домом

А вот еще несколько снимков, которые я нашла в интернете:

Можно даже не покупать набор, а просто скачать заготовку камеры и сделать ее самому по инструкции (картинки являются ссылками):

И получится вот такой фотоаппарат:

Спасибо Francesco Capponi

А вот, например, есть ролик о том, как самому сделать камеру из спичечного коробка:

А для совсем малышей можно сделать картонную игрушку:)

Сеть IP-камер: этапы настройки (схема, снимки экрана и видео) и лучшие варианты

IP Camera Network Basics (Important!)»> Основы сети IP-камер (важно!) ) локально и удаленно через телефон, ПК или планшет.

Таким образом, для настройки сети IP-камер вам необходимо решить две задачи:

• Настроить сеть IP-камер для камер, чтобы они могли отправлять данные.
• Настройте сеть IP-камер для своих устройств, чтобы они могли получать данные локально и удаленно.

И, соответственно, мы разобьем большой проект сети IP-камер на две задачи (Часть 2 и Часть 3):

Внимание: Не весь доступ телефона или ПК к сетевым IP-камерам является удаленным просмотром. На самом деле удаленный или локальный просмотр зависит от того, имеете ли вы доступ к камере в локальной или глобальной сети.

Сравнение	Сеть IP-камер	Определение
Локальный просмотр	LAN (локальная сеть)	LAN позволяет близлежащим сетевым устройствам подключаться для обмена файлами, обычно используя тот же коммутатор или маршрутизатор .
Удаленный просмотр	WAN (глобальная сеть)	WAN используется для подключения сетевых устройств, которые не находятся близко друг к другу, и обычно охватывает города, регионы, страны или весь мир.

Настройка сети IP-камер для камер (схема подключения)

Фактически, все сетевые IP-камеры зависят от сети маршрутизатора, сотовой сети или собственной частной сети для отправки данных. Таким образом, сетевые настройки IP-камеры будут различаться для разных камер.

Сеть IP-камер
Сеть домашнего маршрутизатора			Сотовая сеть	Частная сеть
Традиционные камеры WiFi	Проводные камеры	Беспроводные камеры	Сотовые камеры 4G	Система сетевых IP-камер

Домашняя настройка сети IP-камеры маршрутизатора

Вы можете настроить сеть IP-камеры маршрутизатора либо через кабельное соединение Ethernet (для традиционных беспроводных камер и проводных камер), либо через беспроводное соединение (для беспроводных камер).

Схема сети Wi-Fi видеонаблюдения Reolink RLC-410W

(После настройки сети IP-камеры Wi-Fi можно отсоединить кабель Ethernet.)

Схема сети IP-камеры Reolink RLC-410 PoE

Схема сети беспроводного IP-видеонаблюдения Reolink Argus 2
Камеры с питанием от батареи подключаются к маршрутизатору по беспроводной сети путем сканирования QR-кода, содержащего всю информацию о WiFi. Поэтому они настоятельно рекомендуются, если вы не хотите никаких проблем с сетью IP-камер.

Настройка сети сотовой IP-камеры

Для создания сети сотовой IP-камеры вам нужно только подготовить SIM-карту, активировать ее и вставить в сетевую IP-камеру 4G. Затем ваша камера 4G сможет отправлять видео и изображения с использованием сотовых данных. То есть вы можете разместить его где угодно.

Reolink Go

100% беспроводная мобильная камера 3G/4G LTE

Не требуется Wi-Fi и питание; Аккумуляторная батарея или солнечная батарея; 1080p Full HD; звездное ночное видение; 2-стороннее аудио; Просмотр в реальном времени в любое время в любом месте.

Узнать больше

Настройка сети частной IP-камеры

Системы сетевых IP-камер могут автоматически настроить свою собственную сеть. Другими словами, система сетевых IP-камер (проводных или беспроводных) начнет записывать и отправлять данные на сетевой видеорегистратор IP-камеры (сетевой цифровой видеорегистратор или сетевой видеорегистратор) после того, как вы включите его.

Однако помните, что вам необходимо подключить проводную или беспроводную сетевую систему видеонаблюдения к маршрутизатору, если вам нужен удаленный просмотр и оповещения об обнаружении на телефоне.

Схема сети видеонаблюдения Reolink RLK8-410B4

Настройка сети IP-камер для устройств мониторинга

После подключения IP-камер к сети следующим шагом будет подключение устройств мониторинга к сети.

Только обратите внимание на разницу между локальным и удаленным просмотром (упоминалось в части 1).

В любом случае сетевая IP-камера и технология P2P (одноранговая связь) обеспечат вам быстрый доступ.

Вместо того, чтобы управлять вещами IP-адреса, вам нужно всего 3 шага, чтобы настроить сеть IP-камер внутри или снаружи вашего дома с помощью сетевых IP-камер P2P.

В противном случае вам придется научиться находить IP-камеры в сети с IP-адресом и переадресацией портов.

Конфигурация сети IP-камеры через P2P (самый простой способ)

В качестве примера возьмем камеру P2P Reolink Argus 2:

Шаг 1. Загрузите программное обеспечение Reolink на свои телефоны или компьютеры (бесплатно загрузите здесь).

Шаг 2. Запустите сетевое программное обеспечение видеонаблюдения и введите уникальный идентификационный номер (UID), чтобы добавить камеру.

Шаг 3. Щелкните IP-камеру в сети, и вы сможете просматривать сетевую камеру видеонаблюдения внутри или вне домашней сети.

Вот и все, что нужно для настройки сети IP-камеры, если вы используете сетевую IP-камеру и решение P2P.

Затем вы можете свободно получать доступ к своей IP-камере в локальной сети, например, наблюдать за своими детьми в другой комнате; или просматривать IP-камеру за пределами домашней сети, например, следить за своей собственностью, когда вас нет дома.

Риски сетевой безопасности IP-камеры? Без проблем!

Некоторые из вас могут беспокоиться о рисках безопасности сети IP-камер с технологией P2P. Это не нужно. Теперь многие модели высокого класса, такие как камеры Reolink, используют расширенное шифрование, такое как шифрование SL, шифрование WPA2-AES и SSL-TLS, чтобы сделать вашу сеть камер наблюдения на 100% безопасной!

Конфигурация сети IP-камеры с помощью IP-адреса

IP-адрес требуется только в том случае, если вы хотите подключиться к сети IP-камеры P2P через веб-браузеры или ваша сетевая камера видеонаблюдения не поддерживает P2P.

И ключом к этому является правильный URL.

Если вы хотите найти IP-камеры в сети локально, просто введите IP-адрес вашей сетевой камеры видеонаблюдения в веб-браузере. Следуйте видео, чтобы подключить сеть IP-камеры через браузер.

Если вы хотите удаленно просматривать IP-камеры за пределами домашней сети, правильным ключом для доступа к сети IP-камер будет «http://(wanip) : (httpport)».

Это похоже на то, что вы собираетесь найти кого-то по соседству, вам понадобится номер его квартиры — это WAN IP, и номер его комнаты — это номер HTTP-порта.

Этапы настройки сети IP-камеры

1. Проверьте IP-адрес вашей сетевой IP-камеры безопасности.

Следуйте видеоруководству, чтобы получить локальный адрес сетевой камеры видеонаблюдения с помощью программного обеспечения, или вы можете обратиться к программному обеспечению для настройки маршрутизатора и найти страницу, на которой показаны IP-адреса подключенных DHCP-клиентов.

2. Найдите «HTTP-порт» и «RTMP-порт» вашей сетевой IP-камеры.

Обычно в программном обеспечении по умолчанию имеется страница сети IP-камеры, на которой отображается вся информация о настройках порта.

3. Перенаправьте «Порт HTTP» и «Порт RTMP» на IP-адрес камеры на маршрутизаторе.

Вам необходимо перенаправить HTTP-порт, чтобы правильно найти вашу сетевую IP-камеру, и перенаправить RTMP-порт, чтобы вы могли видеть прямые трансляции, где бы вы ни находились.

Чтобы настроить его, просто войдите в веб-интерфейс вашего маршрутизатора и введите всю необходимую информацию (обычно это порт и IP-адрес сетевой камеры), как показано на скриншоте.

4. Проверьте IP-адрес WAN вашего маршрутизатора.

Щелкните здесь, чтобы проверить текущий IP-адрес WAN вашей домашней сети.

5. Введите сетевой URL-адрес IP-камеры в адресную строку.

Итак, мы собрали информацию о WAN IP и HTTP-порте вашей IP-камеры в сети, просто введите их в адресную строку в формате «http://(wanip):(httpport)».

Например, если ваш IP-адрес WAN — 183.37.194.135, а порт HTTP — 805, URL-адрес, который вы вводите в веб-браузере, должен быть «http://183.37.19».4.134:805”.

Примечание редактора: IP-адрес WAN постоянно меняется. Чтобы избавить вас от необходимости каждый раз проверять IP-адрес WAN вашего маршрутизатора, вы можете настроить DDNS (нажмите здесь для быстрой настройки).

Лучшие сетевые камеры безопасности

Очевидно, что типы камер имеют большое значение в конфигурации сети IP-камер.

А вот 3 самые продаваемые сетевые IP-камеры P2P, которые удовлетворят все ваши потребности в безопасности и позволят избежать сложной сети IP-камер, предоставляя вам удобный удаленный просмотр внутри и за пределами домашней сети.

№1. Лучшая сетевая IP-камера видеонаблюдения с питанием от батареи: Reolink Argus 2

Если вам нужна интуитивно простая сетевая IP-камера как при проектировании, настройке, так и при удаленном просмотре, эта сетевая камера видеонаблюдения Wi-Fi с питанием от батареи должна быть вашим лучшим выбором. Никаких запутанных кабелей вокруг вашего дома.

Reolink Argus 2

100% беспроводная камера Starlight

Аккумулятор и питание от солнечной батареи; Наружная/внутренняя защита; 1080 Full HD; звездное ночное видение; 2-стороннее аудио; Просмотр в реальном времени в любое время в любом месте.

Узнать больше

Больше замечательных функций, которые вам понравятся:

• Технология P2P обеспечивает простую настройку сети IP-камеры.
• Аккумулятор с питанием от 4 до 6 месяцев.
• Разместите и переместите IP-камеру сетевой безопасности куда угодно.
• Ночное видение Starlight обеспечивает более четкое ночное изображение на расстоянии до 33 футов.
• Изображения Full HD 1080p позволяют увидеть номерной знак и детали лица.
• Защита от атмосферных воздействий IP65 для внутреннего и наружного наблюдения.

№2. Лучшая сотовая IP-камера: Reolink Go

Если в зоне наблюдения НЕТ сети IP-камер Wi-Fi, и вы хотите защитить свои активы с помощью удаленного просмотра и нажатия на свой телефон, то Reolink Go — это беспроблемный вариант!

Легко подключиться к сети IP-камеры БЕЗ проводов и БЕЗ офлайн!

Reolink Go

100% беспроводная мобильная камера 3G/4G LTE

Не требуется Wi-Fi и питание; Аккумуляторная батарея или солнечная батарея; 1080p Full HD; звездное ночное видение; 2-стороннее аудио; Просмотр в реальном времени в любое время в любом месте.

Узнать больше

Дополнительные функции, которые вам понравятся:

• Работает в мобильной сети 4G, легко настраивается и работает где угодно.
• Питание от аккумуляторной батареи или солнечной батареи.
• 100% без проводов. Работает независимо, без проблем с проводами.
• Ночное видение со звездным светом на расстоянии до 33 футов фиксирует детали в условиях низкой освещенности.
• Разрешение 1080p обеспечивает четкое видео днем ​​и ночью.

№3. Лучшая сетевая IP-камера PoE: Reolink RLC-410

Если вы предпочитаете сетевое решение для проводной IP-камеры для круглосуточного мониторинга, Reolink RLC-410 — это то, что вы можете найти с самой простой конфигурацией сети домашней камеры безопасности.

Больше замечательных функций, которые вам понравятся:

• Лучшее в отрасли разрешение 4 МП для идентификации лиц и номерных знаков.
• Простое подключение к сети, подключи и работай с сетевым видеорегистратором с IP-камерой.
• Ночное видение на расстоянии 100 футов обеспечивает безопасность вашего дома в ночное время.
• Точное обнаружение движения и нажатие, чтобы ничего не пропустить.

Сеть IP-камеры не работает Поиск и устранение неисправностей

Часто, особенно при использовании сетевых камер видеонаблюдения без поддержки p2p, вы сталкиваетесь с тем, что сеть камер наблюдения не работает, или вы просто не можете найти IP-камеру в сети.

И здесь мы собрали 6 распространенных решений сетевых проблем вашей IP-камеры. Сначала попробуйте их и сообщите нам, нужна ли вам дополнительная помощь в области комментариев.

#1. Проверьте, хорошо ли закреплены сетевые антенны беспроводной камеры безопасности.

#2. Проверьте, правильно ли работает источник питания вашей IP-камеры в сети.

#3. Проверьте правильность пароля для текущей сети IP-камер.

#4. Проверьте SSID в настройках WiFi, если вы используете камеры безопасности сети WiFi. Убедитесь, что вся информация совпадает с вашим роутером.

#5. Проверьте, является ли номер порта вашей сетевой IP-камеры уникальным, если вы перенаправляете порты камер на маршрутизатор. Обратите внимание, что вы не можете получить доступ к двум IP-камерам из Интернета, если они используют один и тот же номер порта.

#6. Обновите прошивку и программное обеспечение для вашей IP-камеры по сети.

Если вы не уверены в этих решениях, вы можете обратиться к нашему предыдущему сообщению для получения полных объяснений.

Главная :: Shot Designer :: Hollywood Camera Work

Shot Designer позволяет до смешного легко блокировать сложные сцены, дополненные схемой камеры, анимацией, Список снимков, раскадровки, режиссерский видоискатель, а также синхронизация и общий доступ к команде.

Ни схемы камер, ни списки кадров, ни раскадровки, ни анимация сами по себе не дадут вам удовлетворительного результата. понимание блокировки камеры — вы должны использовать их вместе. Shot Designer дает вам превосходное понимание вашей сцены и является непревзойденным творческим инструментом режиссера.

---

Схема камеры, которая делает сама себя

Дизайнер снимков значительно ускоряет процесс режиссера по созданию схем камеры.

Shot Designer — это БЫСТРО. Приложение знает, как работает режиссура, и делает большую часть работы за вас. — например, автоматическое перемещение камер при перемещении персонажей.

Shot Designer достаточно быстр, чтобы вы могли использовать его, даже когда актеры ждут!

---

Список снимков, который пишется сам

Интегрированный список снимков привязан к диаграмме и записывается во время работы. Редактировать снимки интуитивно на диаграмме, а не в электронной таблице.

Все в приложении подключено. Любые изменения, которые вы вносите в диаграмму, обновляют список выстрелов. и любые изменения, которые вы делаете в списке выстрелов, изменяют диаграмму.

---

Анимация действий в реальном времени

Анимируйте своих персонажей и камеры, чтобы перемещаться по диаграмме в реальном времени. Предварительная визуализация ритм сцены, видя, как она разыгрывается.

Анимация занимает буквально секунды, и ваша сцена остается гибкой, так что вы можете постоянно изменять Это.

---

Используйте раскадровки в своих блокировках

Раскадровки отлично подходят для последовательностей действий, но блокировка драмы — это освещение, и это проще сделать на схеме.

С помощью Shot Designer вы можете вернуть себе одно из основных преимуществ раскадровки. диаграмма камеры, которая показывает, как выглядят углы камеры.

Совет: вместо того, чтобы рисовать целые последовательности раскадровки, просто нарисуйте ключевые кадры, которые сообщают историю, а затем собрать все вместе в диаграмме. Это свободнее и веселее.

---

Встроенный режиссерский видоискатель

Используйте встроенный профессиональный режиссерский видоискатель как в качестве замены раскадровки, так и идеальный инструмент для поиска местоположения для директоров. Создайте блокировку сцены и попробуйте из сцен, пока вы на месте!

Режиссерский видоискатель поддерживает все основные форматы камер, поэтому вы получите идеальную запись точного объектива, использованного для снимка.

---

Прочие характеристики

• Интегрированный дизайнер наборов для планов этажей зданий.
• Интегрированный дизайнер освещения для DP, со световыми символами, предоставленными
  Ари Голан из Atomic Imaging Studios в Чикаго.
• Импорт производственных чертежей в качестве фона и блокирование поверх них.
• Заводские шаблоны готовых настроек камеры для любой ситуации.
• Создайте свои собственные шаблоны в качестве отправной точки для новых сцен.
• Большая и постоянно растущая библиотека реквизита/мебели. Пишите нам запросы, мы их создадим.
• Заморозка сцены: легко экспериментируйте, делая снимки, к которым можно вернуться (Pro).
• Экспорт PDF/JPG/Excel и отправка по электронной почте схем камер и списков снимков (Pro).
• Неограниченная структура папок для организации сцен (Pro).

---

Дорожная карта

У нас запланировано много вещей для Shot Designer. Он находится в активной разработке, и с тех пор мы на самом деле создаем этот инструмент, потому что мы устали от его отсутствия, вы можете быть уверены, что Shot Designer прослужит долго.

Вот несколько вещей, которые мы планируем. Есть много мелочей, о которых мы не упоминаем, и некоторые важные вещи также не упоминаются, потому что они просто очень хороши идеи.

• 3D-анимация . 3D-слой для Shot Designer находится в разработке, но Directing Actors наш приоритет №1, пока он не выйдет. После этого Shot Designer получит новое развитие ресурсы, и мы реализуем функции нашей мечты — помните, что мы используем Shot Designer себя, и мы так же стремимся получить функции, как и вы. 3D-слой будет отображать блокировку в 3D в режиме реального времени. Мы тоже хотим эту функцию!
• Интеграция скриптов / Запись голоса / Синтез речи . Пока Снимал Дизайнер представляет собой постоянное улучшение игры со сценами, логично, что вы нужно иметь возможность внести свой сценарий, камеру времени и действие персонажа в сценарий. Это требует возможности не только вносить сценарий, но и редактировать его. это там, потому что это фундаментальная философия Shot Designer, что сцена должен оставаться гибким. Также нужно уметь записывать реплики с актерами, и вам нужно синтезировать речь, если у вас нет актеров. И тогда вам нужно более глубокое временную шкалу, чтобы вы могли получить время действия сценария с большей степенью детализации. Большой проект, но очень даже круто. Часть кода уже есть, просто пока скрыта.

Версия Free / Pro

Shot Designer можно использовать бесплатно для одной сцены за раз . Обновление Pro за 19,99 долл. США добавляет управление файлами, версию Mac/PC Pro, синхронизацию и совместное использование в команде, экспорт PDF/Excel и многое другое.

Загрузить для Mac/ПК:

Загрузить iOS/Android:

Комментарии пользователей

«Отличное приложение для режиссеров и операторов! Молниеносная съемка. Без него не обойтись на съемочной площадке».

Джон Бэдэм, директор, «Лихорадка субботнего вечера», WarGames

«Отличный инструмент для быстрого планирования моих сцен!»

Клинт Рейган, руководитель превиза, Индиана Джонс, «Голодные игры», «Прометей», солдат Джо

«Большинство приложений для работы с фильмами не справляются с iPad. Not Shot Designer — одно из трех отличных приложений для режиссеров — это интуитивно понятное приложение. , продуктивный и незаменимый. Всего 20 долларов? Чудо. Продолжайте в том же духе, работа с голливудской камерой!»

iPhoneRiser (через App Store)

«Я преподаю художественное кино в своем колледже в северной части штата Нью-Йорк. Мои студенты должны использовать Shot Designer для планирования и блокирования своих кадров. Интеграция всех его различных функций упрощает их, чтобы выявлять ошибки перед запуском в производство. Мы с нетерпением ждем добавления звука, который, похоже, находится в разработке. Возможность загрузить саундтрек для создания аниматика была бы просто превосходной. Поздравляю с отличным инструментом».

Sunithaya (через App Store)

«Я поражен универсальностью этого приложения. Экспорт списков кадров, движения камеры и персонажей, импорт компоновки сцен — это феноменально!»

Supa Dupa Quitta (через App Store)

«Мощный и невероятно полезный. Молодец! Это упростило проектирование и общение с остальной командой! Купите это приложение!»

Gridlewis (через App Store)

«При разработке программного приложения было уделено много внимания тому, чтобы использовать современные технологии и сделать его максимально простым, при этом обеспечивая значительную ценность готового продукта. Лучший способ изложить свой план и идеи в визуальный формат, понятный участникам. Дает дизайнеру кадра возможность проработать план съемки раскадровки и поделиться им быстро, четко и легко. Лучшее доступное решение!»

Тим Делани (из App Store)

«Для профессионального оператора, это самое важное приложение на моем iPad. Бесценный инструмент блокировки и средство общения с режиссерами».

Lone Eyeball (через App Store)

«Молодцы разработчики! Наконец-то приложение стало интеллектуальным и удобным для пользователя во всех отношениях. Учебное видео снова демонстрирует гениальность этого дизайна и общую поддержку этого приложения. само приложение. Очень нравится, как камеры меняют положение, определяемое линией доступа. Буду часто использовать это в пре-продакшне. Еще раз спасибо!! 5 звезд легко.»

Скотти Марсело (через App Store)

Ботинки Camera Diagram

Перейти к информации о продукте

146,95 €

146,95 €

Цена за единицу / за

Стиль Женские сапоги Мужские сапоги Размер США 4,5 / ЕС35 США 5 / ЕС 35,5 США 5,5 / ЕС36 США 6 / ЕС 36,5 США 6,5 / ЕС37 США 7 / ЕС38 США 7,5 / ЕС39США 8 / ЕС 39,5 США 8,5 / ЕС40 США 9 / ЕС40,5 США 9,5 / ЕС41 США 10 / ЕС42 США 10,5 / ЕС 42,5 США 11 / ЕС43 США 11,5 / ЕС44 США 12 / ЕС 44,5 США 6 / ЕС39 США 6,5 / ЕС 39,5 США 7 / ЕС40 США 7,5 / ЕС 40,5 США 8 / ЕС41 США 8,5 / ЕС42 США 9/ ЕС42,5 США 9,5 / ЕС43 США 10 / ЕС44 США 10,5 / ЕС 44,5 США 11 / ЕС45 США 11,5 / ЕС 45,5 США 12 / ЕС46 США 12,5 / ЕС47 Цвет Черная подошва

Черная подошва

Варианты продукта

Женские сапоги / US 4. 5 / EU35 / Черная подошва — €146,95 Женские сапоги / US 5 / EU35.5 / Черная подошва — €146,95 Женские сапоги / US 5.5 / EU36 / Черная подошва — €146,95 Женские сапоги / US 6 / EU36.5 / Черная подошва — €146,95 Женские сапоги / US 6.5 / EU37 / Черная подошва — €146,95 Женские ботинки / US 7 / EU38 / Черная подошва — €146,95 Женские сапоги / US 7.5 / EU39 / Черная подошва — €146,95 Ботинки женские / US 8 / EU39.5 / Черная подошва — €146,95 Женские сапоги / US 8. 5 / EU40 / Черная подошва — €146,95 Ботинки женские / US 9 / EU40.5 / Черная подошва — €146,95 Ботинки женские / US 9.5 / EU41 / Черная подошва — €146,95 Женские сапоги / US 10 / EU42 / Черная подошва — €146,95 Женские сапоги / US 10.5 / EU42.5 / Черная подошва — €146,95 Ботинки женские / US 11 / EU43 / Черная подошва — €146,95 Женские сапоги / US 11.5 / EU44 / Черная подошва — €146,95 Женские сапоги / US 12 / EU44.5 / Черная подошва — €146,95 Мужские ботинки / US 6 / EU39 / Черная подошва — €146,95 Мужские ботинки / US 6. 5 / EU39.5 / Черная подошва — €146,95 Мужские ботинки / US 7 / EU40 / Черная подошва — €146,95 Мужские ботинки / US 7.5 / EU40.5 / Черная подошва — €146,95 Мужские ботинки / US 8 / EU41 / Черная подошва — €146,95 Мужские ботинки / US 8.5 / EU42 / Черная подошва — €146,95 Мужские ботинки / US 9 / EU42.5 / Черная подошва — €146,95 Мужские ботинки / US 9.5 / EU43 / Черная подошва — €146,95 Мужские ботинки / US 10 / EU44 / Черная подошва — €146,95 Мужские ботинки / US 10. 5 / EU44.5 / Черная подошва — €146,95 Мужские ботинки / US 11 / EU45 / Черная подошва — €146,95 Мужские ботинки / США 11,5 / ЕС 45,5 / Черная подошва — €146,95 Мужские ботинки / US 12 / EU46 / Черная подошва — €146,95 Мужские ботинки / US 12.5 / EU47 / Черная подошва — €146,95

Количество

Описание продукта

 – Ботинки с индивидуальным принтом
 – Удивительные цвета и качество печати
 – Искусственная кожа премиум-класса – 100 % веганский продукт
 – Гибкая резиновая подошва
 – Настоящая строчка на подошве для исключительной прочности
 – Стальной голенище для максимальной поддержки комфорт

Изготовлено вручную по запросу только для вас!
Заказы Расчетное время доставки: 2–4 недели

Поделиться этим продуктом

Схема подключения камеры заднего вида Ford F-250

Установка камеры заднего вида на Ford F-250 не слишком отличается от установки камеры заднего вида на Ford F-150. Если вы перемещаете текущую камеру в другое место на грузовике, схема подключения поможет вам понять, как проложить провода между креплением камеры и дисплеем и как их запитать.

Если вы читаете это, вы, вероятно, уже знаете, что электрические схемы Ford F-250 могут быть труднодоступными. Схемы подключения можно найти в руководстве по эксплуатации автомобиля. Схемы подключения зависят от модельного года, поэтому вам необходимо приобрести руководство по обслуживанию для вашего конкретного модельного года. Поскольку это так, приведенные ниже инструкции могут стать базовым руководством по установке камеры для вашего грузовика. Хорошие поставщики резервных камер, такие как мы, также предоставят вам подробные инструкции.

Даже не имея электрической схемы для вашего Ford F-250 модельного года, Camera Source может помочь вам получить нужное оборудование с подробными инструкциями для легкой установки своими руками. Если установка кажется сложной задачей, у нас есть и беспроводные камеры! Продолжайте читать инструкции по установке камеры для Ford F-250.

Прежде чем вы сможете начать, вам нужно понять, куда будет направлена ​​камера. Вы можете переместить свою текущую камеру, заменить сломанную камеру, добавить новый монитор или дополнительное место — есть много вариантов. Процесс установки зависит от типа установки, т. е. перемещения, замены или добавления камер или мониторов.

Общие причины использования схемы подключения включают, помимо прочего:

• Замена сломанной камеры

• Добавление камер для повышения безопасности

• Перенос стандартной заводской камеры в лучшее место

• Замена монитора

Местоположение камеры

Если вы планируете переместить текущую камеру или добавить другую камеру, знание местоположения может помочь вам выбрать правильный тип камеры. Есть несколько разных мест для установки камеры заднего вида Ford F-250, вот наиболее распространенные места:

• Задние камеры являются наиболее распространенным типом камер, и не зря. Возможность видеть заднюю часть вашего автомобиля при движении задним ходом имеет множество преимуществ, поэтому большинство автомобилей теперь входят в стандартную комплектацию. Задние камеры можно разместить в нескольких местах: в грузовом отсеке/третьем стоп-сигнале, в служебных помещениях, на номерных знаках, в задней двери или в углублении.
• Фронтальные камеры, с другой стороны, часто предназначены для более специализированного использования. Чаще всего они используются правоохранительными органами в качестве видеорегистраторов, но могут использоваться и в других целях, например, для наблюдения за лебедкой или транспортным средством с низким дорожным просветом.
• Кроме того, боковые камеры являются полезным дополнением к задним зеркалам и камерам. Их можно комбинировать с датчиками слепых зон для повышения безопасности.



Если вы перемещаете, заменяете или добавляете камеры в любую из этих точек крепления, схема подключения F-250 будет полезна для установки.

Для начала вам понадобится правильная камера. Camera Source — ваш лучший источник для этого, независимо от того, какой тип камеры вы ищете.

Камеры для Ford F-250

Существует несколько различных категорий камер, но чаще всего вы хотите настроить камеру для предполагаемого использования.

• Заводская задняя дверь — Обычно в более новых моделях камера заднего вида устанавливается на заводской задней двери, так что это отличное место для начала, когда вы думаете о ремонте или замене. Есть даже резервные камеры на эмблеме Ford и камерах на ручке багажника.
• Заводской 3-й стоп-сигнал — 3-й стоп-сигнал часто добавляется к транспортному средству в качестве дополнения, и они также могут быть удобным местом для добавления резервной камеры, поскольку они будут иметь общую проводную инфраструктуру.
• Передняя решетка — передняя решетка является отличным местом для установки камеры и часто используется для камер переднего вида.
• Боковые камеры — Боковые зеркала могут быть удобным местом для установки монитора или добавления камер сверху и снизу для лучшего обзора сбоку автомобиля.
• Универсальные камеры . Если вы не можете найти подходящую камеру, универсальные камеры способны удовлетворить ваши уникальные потребности.
• Беспроводные камеры — У нас есть и беспроводные камеры, если установка кажется сложной задачей.

Если вы хотите пройти полное обновление, доступны комплекты с несколькими камерами, в том числе те, которые дополняют рабочие кровати, кемперы и прицепы с 5-ю колесами. Выяснение того, как вы хотите использовать камеру, важно для выбора правильного типа монитора.

Дисплеи и мониторы

Другим ключевым компонентом установки резервной камеры является ваш дисплей. Вы используете заводской дисплей или монитор вторичного рынка? Установка камеры иногда может включать в себя больше, чем просто замену камеры — вам может потребоваться обеспечить совместимость между камерой и дисплеем. К счастью, наши комплекты проводки решают эту проблему. Они могут быть полезны начинающим механикам или старым автомобилям, которые еще не оснащены камерами.

Можно использовать существующий заводской дисплей, дисплеи вторичного рынка или комплекты камер, которые поставляются с собственными дисплеями. Если вы хотите не загромождать приборную панель, вы можете переключиться на зеркало заднего вида.

Когда у вас есть камера, монитор и комплект проводки, вам потребуются следующие инструменты для установки:

• Инструменты для обрезки
• Отвертки с плоским жалом
• Шестигранные и звездообразные головки
• Инструмент для зачистки проводов
• Клещи
• Изолента
• Термоусадка
• Проволочные стяжки
• Паяльник и припой

Инструкции могут различаться в зависимости от вашего автомобиля и типа камеры и монитора, с которыми вы работаете. Вот некоторые дополнительные полезные ресурсы, если это первая установка:

• Руководство для начинающих по установке резервной камеры
• Питание резервной камеры
• Установка камеры бокового вида
• Установка беспроводных и проводных камер заднего вида на колесах
• Добавление резервной камеры в старый автомобиль

1. Пропустите камеру и кабель питания через отверстие в салон автомобиля.
2. Найдите провода фонарей заднего хода вашего автомобиля. Это сложный шаг, и вы должны быть уверены, что делаете свою работу хорошо. Вот как подключить камеру заднего вида к фонарю заднего хода. Обязательно дважды проверьте руководство пользователя, чтобы убедиться, что вы нашли правильный.
3. Зачистите положительный и отрицательный провода фонарей заднего хода (перед этим убедитесь, что автомобиль выключен).
4. С помощью небольшой отвертки отделите несколько жил зачищенного провода и прикрепите к ним кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе.
5. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.
6. Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отклеить их, или, если вас не волнует эстетика, просто прикрепите его к потолку вашего автомобиля.

Он может крепиться к зеркалу заднего вида или к приборной панели. В любом случае лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если ничего не помогает, это руководство по установке резервной камеры может быть очень полезным.

Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же, модели будут различаться.)

Если монитор требует этого, вам, вероятно, потребуется установить отвод для предохранителя, который позволит вам подключить оголенный провод монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.

Если вы еще не создали точки крепления для камеры, самое время это сделать. После того, как вы сделали отверстия соответствующего размера, установите камеру на поверхность и подключите соответствующие провода (RCA и питание) в соответствии с инструкциями, и вы должны быть готовы к работе!

Независимо от того, какую резервную камеру вы ищете, Camera Source поможет вам. Свяжитесь с нами или начните просматривать наши продукты сегодня.



Поделиться:

Похожие сообщения

Последние сообщения

Copyright 2022 © Camera Source. Все права защищены. Политика конфиденциальности и политика в отношении файлов cookie | Включить файлы cookie

Схема, изотопы, сканирование и приложения

Однофотонная эмиссионная компьютерная томография (ОФЭКТ) и позитронно-эмиссионная томография (ПЭТ) позволяют функции тела, подлежащие визуализации путем обнаружения гамма-фотонов, испускаемых радионуклидным визуализирующим агентом в организме. Однако обнаружить гамма-фотоны непросто. Фотоны должны быть сначала преобразованы в более низкую энергию, чтобы предотвратить их простое прохождение через оборудование для формирования изображений, а детектор должен быть чрезвычайно чувствительным. Другими словами, он должен иметь возможность регистрировать прибытие отдельных фотонов с большой точностью, чтобы использовать такие методы, как ПЭТ. Тип детектора, предназначенный для достижения этой цели, известен как г амма-камера.

Гамма-камера состоит из ряда различных компонентов, которые изолируют, усиливают, обнаруживают и отображают интенсивность гамма-фотонов, испускаемых медицинскими индикаторами в тканях под камерой. Его требования сильно отличаются от фотокамеры. В то время как типичной камере необходимо измерять длину волны (цвет) и интенсивность видимого света на изображении, она получает многие тысячи фотонов на пиксель для сбора этой информации. Гамма-камера не обязана измерять длину волны фотонов, но должна быть чрезвычайно чувствительной и , способный обнаруживать прибытие отдельных гамма-фотонов .

Измерение интенсивности гамма-излучения показывает концентрацию радиофармпрепарата в ткани, что указывает на то, как организм перерабатывает это соединение, и позволяет диагностировать его функцию . Этот тип сканирования известен как сцинтиграфия . Гамма-камеры применяются как в качестве ручного сканера, так и в качестве детекторного компонента более крупных сцинтиграфических аппаратов.

Рисунок 1. Основные компоненты гамма-камеры, не в масштабе. Источник: Росс Макдональд, StudySmarter.

Чтобы понять, как работает гамма-камера, мы проследим каждую стадию пути гамма-фотона от радиофармацевтического препарата в организме до отображения изображения на компьютере.

1. Радиофармацевтический или медицинский индикатор обрабатывается организмом, и концентрирует в определенных местах, в зависимости от того, как организм переносит соединение. Гамма-фотоны излучаются трассером во всех направлениях, с 9Интенсивность излучения 0017 пропорциональна концентрации радиофармпрепарата в этой области.
2. Фотоны, направляющиеся к гамма-камере, сначала встречаются с коллиматором . Функция этого компонента состоит в том, чтобы пропускать только те фотоны, которые движутся параллельно оси камеры . Это необходимо, потому что камера создает изображение только области непосредственно под ней. Если бы неосевым фотонам было разрешено проходить, не было бы способа определить, откуда они произошли, что снизило бы точность изображения. Коллиматор состоит из сотовая сетка из тонких свинцовых трубок . Это означает, что фотоны, движущиеся вдоль оси камеры, будут проходить через трубки, а внеосевые фотоны попадут на стенку трубки и будут поглощены.
3. Пройдя через коллиматор, фотоны попадают на слой сцинтиллятора . Это компонент, который поглощает одиночный гамма-фотон высокой энергии и излучает тысячи фотонов видимого света с более низкой энергией . Вероятность того, что гамма-фотон, взаимодействующий со сцинтиллятором, произведет этот эффект, составляет около 1 из 10 , что означает, что 90% гамма-фотонов остаются незамеченными камерой. Существует несколько материалов, из которых может быть изготовлен сцинтиллятор, наиболее распространенным из которых является иодид натрия .
4. Фотоны видимого света, испускаемые сцинтиллятором, проходят через световод в фотоумножители ( ФЭУ ). Функция этих трубок состоит в том, чтобы преобразовывать фотоны видимого света в электрический импульс, пропорциональный их интенсивности. Детали того, как это достигается, будут рассмотрены позже. ФЭУ расположены в шестиугольная сетка , с электрическим импульсным выходом каждого, подключенным к компьютеру. Программное обеспечение обрабатывает прибытие электрических импульсов для расчета позиций попадания фотонов на слой сцинтиллятора. Затем эти места ударов используются для получения высококачественного изображения концентрации медицинских индикаторов в теле пациента.

Ключевое различие между методами рентгеновской визуализации и изображением с гамма-камеры заключается в том, что рентгеновские лучи используются для наблюдения анатомия тела , гамма-камера используется для просмотра функций тела и процессов .

Фотоумножители

ФЭУ являются важнейшей частью гамма-камеры, отвечающей за преобразование фотонов, указывающих на столкновение гамма-фотонов, в электрический сигнал , который может быть обработан компьютером. Ключевым требованием к ФЭУ является усиление сигналов прибытия одиночных фотонов, чтобы их можно было надежно обнаружить.

Рис. 2. Фотоумножитель (ФЭУ). Источник: Росс Макдональд, StudySmarter.

Фотон попадает в фотокатод , который поглощает фотон и испускает только « фотоэлектрон» . Обычными материалами фотокатода являются пленки щелочных металлов, включая бромид калия (KBr), иодид цезия (ScI) и теллурид рубидия (RbTe).

Электрон ускоряется к первому диноду (электроду) , который находится под потенциалом +100В. Это разгоняет электрон до высокой скорости, и столкновение с первым динодом в среднем дает четыре вторичных электрона . Затем они ускоряются ко второму диноду, удерживаемому при более высоком потенциале, который при ударе производит еще четыре вторичных электрона. Этот процесс повторяется на каждом последующем диноде, при этом количество электронов каждый раз умножается на четыре.

Мы можем видеть, что для 9-динодной лампы, показанной на рис. 2, один падающий фотон привел бы к генерации 262 144 электронов на аноде.

Сбор электронов на аноде протекает через резистор, создавая сигнал импульса напряжения , который указывает на обнаружение фотона.

Радиофармацевтические препараты

Гамма-камера позволяет ставить диагноз пациентам, наблюдая за тем, как организм перерабатывает радиофармацевтические медицинские индикаторные соединения. Это радиоизотопов в сочетании с другой молекулой, такой как глюкоза, которую транспортирует организм. Источники гамма-излучения идеально подходят для этого применения, так как этот тип излучения менее ионизирующий , чем альфа- или бета-излучение, а фотоны высокой энергии могут 0017 проходят через корпус и обнаруживаются снаружи. Также важно выбрать изотоп с относительно коротким периодом полураспада , так как это гарантирует, что источник является высокоактивным , что означает, что требуется меньше времени, и что вещество быстро распадается после процедуры, сокращая продолжительность экспозиция для пациента.

Обычно используется радиоизотоп Технеций-99m , который излучает гамма-фотон с периодом полураспада шесть часов и может использоваться для визуализации многих основных органов тела. Этот изотоп образуется при естественном распаде молибдена-9.9. Изотоп Mo-99 имеет период полураспада 67 часов и распадается путем бета-минус-излучения с образованием ядра Tc-99m.

«m» в Tc-99m указывает на « метастабильное » ядро, которое остается в более высоком энергетическом состоянии, чем стабильное ядро, дольше, чем ожидалось. Tc-99m теряет эту энергию из-за излучения гамма-фотона с энергией ровно 140 кэВ и периодом полураспада 6 часов. В стабильном состоянии Tc-99 этот изотоп имеет период полураспада 210 000 лет.

Медицинский индикатор на основе Tc-99m представляет собой NaTcO4, который представляет собой неорганическое соединение, полученное путем химического соединения TC-99m с натрием и кислородом. Это соединение транспортируется в мозг при введении в организм, что позволяет использовать гамма-камеру для наблюдения за тем, как организм пациента доставляет соединения в мозг.

Некоторые другие типы сканирования, которые можно выполнять с радиофармацевтическими препаратами Tc-99m, приведены ниже.

Радиофармацевтический	Scan application
Sodium pertechnetate	Brain (primarily thyroid), salivary glands, urinary bladder
Technetium-99m methyl diphosphonate	Bone metastasis, cancer
Технеций тетрофосмин	Сердце

Схема подключения камеры в кабине? | Тесла Моторс Клуб

Добро пожаловать в Tesla Motors Club

Обсудите Tesla Model S, Model 3, Model X, Model Y, Cybertruck, Roadster и многое другое.

Регистрация

• TMC Podcast #21 будет транслироваться в прямом эфире сегодня в 13:00 по тихоокеанскому времени. Мы будем обсуждать более широкий выпуск бета-версии FSD, а также другие темы. Как всегда, вы можете посмотреть его и поучаствовать в чате на YouTube.

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

27 июня 2021 г.

#1

• 27 июня 2021 г.
• #1

Я заинтересован в подключении к видеопотоку, обеспечиваемому заводской камерой в салоне, которая находится в зеркале заднего вида.

Кто-нибудь слышал или нашел схему подключения, которая может объяснить источник и назначение камеры? Я предполагаю, что видеопоток представляет собой необработанное видео с самого объектива камеры на компьютер за перчаточным ящиком, но это может быть предположением. Кто-нибудь разбирал, подключал в салон питание камеры?



Скоро для всех функций точки доступа потребуется камера в кабине?

• разблокировать
• 14 июля 2022 г.
• AI, автопилот и автономный/FSD
4 5 6

Ответы

100

просмотров

3К

ИИ, автопилот и автономный/FSD 3 августа 2022 г.

DarkForest

Любые видео/руководства по прокладке проводов для задней камеры рядом с текущей? Для цифрового зеркала заднего вида

• БиллиганСейлор
• 11 апреля 2022 г.
• Модель 3: Интерьер и экстерьер

Ответы

3

просмотров

521

Модель 3: Интерьер и экстерьер 11 апреля 2022 г.

BilliganSailor

Вид с камеры в режиме Sentry и брелок (НЕ использовать телефон в качестве ключа)

• STS-134
• 15 апреля 2022 г.
• Технический

Ответы

2

просмотров

1К

Технический 07.07.2022

STS-134

Отличная доступная альтернатива Sentry Mode

• ShelJW
• 21 июня 2022 г.
• Модель Y: Пользовательский интерфейс

Ответы

1

просмотров

963

Модель Y: Пользовательский интерфейс 22 августа 2022 г.

No related posts.
