Пластиковый байонет — это плохо. Замена на металл.

Это опытный образец, немного похабненький.
Я, типа китайцев, которые воруют у японцев, делают похоже, но хуже, с одним отличием — мой лучше оригинала.


Объектив никкор 28 -80 я купил за бесценок.
Как в итоге оказалось, у него все отлично работает, только сломан байонет.
Таких объективов никон сделал полтора миллиона, они разрабатывались для пленки, соответственно на цифре подходят для полного кадра.
Автофокус отверточный.
Внутри ни одной металлической детали.

Даже у 18-55 есть одна главная металлическая деталь

Байонет такой, и работает совсем недолго.
Причем нужно учесть, что владельцы таких объективов пользуются ими постоянно,
У кого есть несколько стекол, такими, как правило не снимают.
Хотя качество стекла неплохое, никоновское, я в тестах обнаружил элементы «художественного изображения»

Купить байонет можно.

Но что толку? на фото из Гонконга, есть китайские дешевле, но тот же пластик.

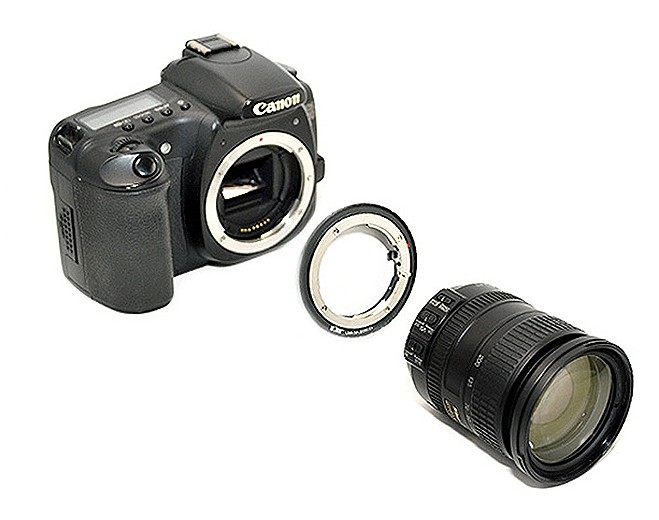

В итоге, я попробовал сделать из металлического переходника м42-никон

Я покупаю их на ебее с крышечками по 5 штук за 10 баксов для продажи с советскими объективами переделанными на никон.

Трудность в том, что на пластиковом байонете держится кольцо с поводком диафрагмы

Это кольцо нудно пристроить к металлическому байонету

Признаться, я думал самая большая трудность будет прикрепить эти зажимчики к алюминиевому кольцу.
К алюминию все плохо клеится из за окисла, но есть специальные клеи отлично держат, и они не редкость.
Зажимчики вырезал из тонкой жести, кольцо можно вынуть отогнув зажим.
Кольцо хорошо вращается, можно немного смазать или полирнуть поверхность байонета.

Большая трудность в отверстиях под крепежные болты, у них шляпки цилиндрические и не хватает толщины байонета.

И также не легко просверлить все отверстия там где нужно.

Опытным путем, я понял, что нужно плясать от контактной группы, она жестко привязана шлейфом к корпусу объектива.

Выставить свмый длинный фланец байонета относительно контактов, как у оригинального никкора.
Просверлить сбоку отверстие и закрепить контактную колодку.

Потом сверлим отверстия под крепежные болты, их три, потом паз для фиксатора и отверстие под отвертку.

Ну промазал несколько раз, ну и что

Пружинку поводка зацепил в боковом  отверстии байонета, оно для винта верхней декоративной крышечки.

Когда объектив станет на камеру поводок камеры откроет полностю диафрагму объектива.
При установке програмными методами значения диафрагмы поводок камеры при спуске затвора даст возможность пружинке тянуть поводок объектива и закрывать диафрагму до выбранного значения.
Возле пружинки виден болтик и паз, это регулировка положения поводка, чтобы при установке объектива диафрагма полностью открылась.

Как ни странно поводок бегает бодренько и нигде не затирает.

Вот собственно и все. Принципиальных преград сделать байонет —  нет.
Приклеить к алюминию можно.
Даже в такой простой конструкции диафрагма работает.

Тесты я провел не заморачиваясь, пара снимков из окна.
Хотя об объективе и неплохие отзывы, ничего «такого» я не ожидал.
Сравнил, для интереса со своим топовым 80-200.
На крайних значениях фокуса объективы показывают не лучшие результаты


 никкор 80-200 f/5.6


никкор 28-80   f/5.6 — менее выразительный, менее объемный

80-200 объектив, конечно  художественный

но мыльница 28-80, тоже удивила


такой фон, откуда ни возьмись на диафрагме 5.6

резкость есть, он же никон, как ни крути

Вот, собственно и все.
Успехов в фотографии.

Что такое байонет в фотоаппарате?

Углубленное изучение фотографирования неизбежно приводит к пониманию необходимости использования более сложной профессиональной техники.

На этом пути вам встретится множество новых слов и понятий, одно из которых – байонет. Что это такое и для чего он нужен в фотоаппарате?

Что такое байонет?

Как известно, для улучшения оптических свойств фотоаппарата профессиональные фотографы нередко используют сменные объективы. Для того, чтобы закрепить объектив на корпусе, необходим специальный разъем, вернее, целая система креплений. Эта система, с максимальной точностью и надежностью объединяющая объектив и корпус в единый прибор, и называется байонетом.

Особенность байонетного крепления заключается в возможности быстрой смены объектива при необходимости изменить условия фотографирования. Чтобы снять, скажем, среднефокусный объектив и установить на его место длиннофокусный, достаточно сделать всего два движения: нажать разблокирующую кнопку или рычаг, после чего провернуть объектив и извлечь его из крепежного разъема.

Аналогичным образом устанавливается новый объектив. Направление вращения при установке и снятии объектива зависит от производителя.

Как устроен байонет?

Байонет представляет собой крепежный узел, который состоит из двух частей. Одна часть располагается на корпусе фотоаппарата, другая – на каждом объективе. Для того, чтобы беспрепятственно снимать и закреплять объективы, байонет должен иметь стандартную конструкцию и размеры, однако на практике это не так: даже у одного производителя может встречаться два и более типа байонетов.

Крепежный узел, называемый байонетом, представляет собой разъем поворотного типа, оснащенный элементами, фиксирующими соединение, т.е. стопорами. Помимо механической части, байонет может быть оборудован электрическим разъемом, необходимым для питания электронной схемы объектива, а также контактами информационной цифровой шины, через которую осуществляется управление настройками объектива – например, автоматической фокусировкой при изменении расстояния съемки.

Байонеты разных производителей фототехники

Многие производители фотоаппаратов и видеокамер разрабатывают собственные байонеты, чтобы привязать к себе пользователя, заставив его выбирать объективы только своего производства. С другим объективом фотоаппарат работать не сможет, так как конструкция байонета у них разная. Впрочем, можно использовать адаптер, или специальный переходник для байонета, однако результат, как правило, оказывается хуже, чем при использовании фирменной оптики.

Компании, выпускающие только объективы – Sigma, Tamron и другие – в технических характеристиках для каждого объектива обязательно указывают тип байонета, наименование моделей фотоаппарата или камеры, для которых он предназначен.

Байонеты наиболее популярных производителей

Далеко не всегда все объективы, выпускаемые одним и тем же производителем, подходят ко всем без исключения его фотоаппаратам. Нужно быть внимательным при выборе объектива и обязательно проверять тип его байонета.

Байонеты компании Canon:

– EF – используются для полноразмерных матриц и для соответствующих им объективов;

– EFS – используются для матриц с использованием кроп-фактора (кропнутых матриц).

При этом аппараты с кропнутой матрицей могут использовать объектив с байонетом EF, но для полноразмерных матриц объективы с байонетом EFS категорически не подходят. Это необходимо учитывать при выборе фотоаппарата и объективов к нему.

Байонеты компании Nikon:

– FX – предназначаются для фотоаппаратов и камер с матрицами полнокадрового типа;

– DX – предназначаются для фотоаппаратов и камер с кроп-матрицами.


Следует заметить, что у Nikon предусмотрена взаимозаменяемость байонетов: объективы DX допускается устанавливать на аппараты с полнокадровой матрицей.

это что? Байонет Nikon F. Байонетное соединение

Многие начинающие фотографы считают, что именно фотокамера определяет качество снимков. Они долго и скрупулезно выбирают саму камеру, но вопрос выбора объективов к ней зачастую игнорируют. Но не зря ведь зеркальные фотокамеры и беззеркалки имеют сменные объективы. Это дает фотографу возможность выбрать из широчайшего модельного ряда наиболее подходящий для его задач объектив. Именно объектив, а не фотокамера отвечает за многие качества будущей фотографии: например, за угол обзора, детализацию, глубину резкости, красоту размытия фона (боке). Кроме того, объектив влияет и на цветопередачу, а также контраст фотографий.

Фотокамера может обеспечить высокое разрешение матрицы, низкий уровень цифровых шумов, качественный автофокус. Но вот за то, насколько качественное изображение попадет в камеру, будет отвечать объектив. Выражаясь образно, объектив — это кисть фотографа. Выбрав подходящую кисть, художник сможет нарисовать красивую картину. Выбор подходящего объектива поможет фотографу получить красивые и качественные фотоснимки. Давайте узнаем, как работает объектив и какие у него есть характеристики. Это поможет не прогадать с выбором идеальной оптики под конкретные творческие задачи.

Байонет объектива

Байонет — это специальное крепление, отвечающее за установку объектива на фотоаппарат. Фотокамеры различных производителей имеют разные крепления-байонеты. Помимо самого механизма крепления, современные байонеты позволяют объективу и фотокамере обмениваться между собой данными. Для этого служат электронные контакты на байонете.

Осторожно: зеркало и матрица!

Сняв объектив с фотокамеры, вы обнаружите за ним зеркало (в случае с зеркальными аппаратами), матрицу, затвор фотоаппарата. Все эти детали очень нежные: прикасаться к ним не стоит, это грозит не гарантийным ремонтом фотокамеры. Старайтесь не держать фотоаппарат долго без объектива: в него может попасть пыль, грязь, влага. Всё это может осесть на матрице, и на снимках появятся черные пятнышки. Конечно ничего фатального не случится даже если пыль все-таки попадет внутрь. Современные фотокамеры имеют системы ультразвуковой очистки матрицы, а если такая система не справится, пыль с матрицы можно убрать в сервисном центре. Но всё это — лишние хлопоты, которых легко можно избежать. Производите смену объективов оперативно, не задерживаясь. Менять объектив на улице в непогоду (в дождь, снег, в пыли) не стоит. Если возникла такая необходимость, держите аппарат байонетом вниз, чтобы свести к минимуму возможность попадания внутрь пыли.


Устройство объектива и его основные характеристики

Простейший объектив , или монокль, состоит лишь из одной линзы. Но монокли уже давно не используются. Ведь они не могут обеспечить необходимого для современных камер качества изображения. В современных объективах применяется не одна линза, а сложные системы из нескольких элементов, число которых может доходить до двух десятков. Совокупность линз, установленных в объективе в определенном порядке, называется оптической схемой. Различные объективы, в зависимости от своих характеристик и назначения, строятся по разным оптическим схемам.

Оптическая схема объектива Nikon AF-S 50mm f/1.4G Nikkor

Главной характеристикой объектива является его фокусное расстояние. Оно определяет угол обзора. Выбрав определенный угол обзора (а значит, определенное фокусное расстояние объектива), мы сможем либо показать крупным планом отдаленные от нас объекты, либо наоборот снимать с широким полем зрения. Фокусное расстояние объектива измеряется в миллиметрах. Чем длиннее фокусное расстояние объектива — тем уже его угол обзора. И наоборот: чем короче фокусное расстояние, тем шире его угол обзора.

Nikon D810 / 18.0-140.0 mm f/3.5-5.6 УСТАНОВКИ: ISO 64, F7.1, 1/40 с, 27.0 мм экв., 1.0 МБ

Nikon D810 / 18.0-140.0 mm f/3.5-5.6 УСТАНОВКИ: ISO 110, F7.1, 1/40 с, 105.0 мм экв., 1.0 МБ

Я специально пока не называю каких-то конкретных цифр и значений, потому что они будут сильно зависеть от модели фотокамеры, используемой вами. А точнее — от размеров ее матрицы. Пока важно просто понять закономерность. Практическому применению объективов с различными фокусными расстояниями, будет посвящен наш отдельный урок.

Любой современный объектив оборудован механизмом диафрагмы. Диафрагма служит для регулирования количества света, проходящего через объектив. Помимо этого, диафрагма влияет на глубину резкости и степень размытия фона на фото.

Nikon D810 / 85.0 mm f/1.4 УСТАНОВКИ: ISO 100, F2.8, 1/3 с, 85.0 мм экв., 1.0 МБ

Nikon D810 / 85.0 mm f/1.4 УСТАНОВКИ: ISO 100, F16, 13 с, 85.0 мм экв., 1.0 МБ

В современных объективах используется так называемая ирисовая диафрагма . Механизм ирисовой диафрагмы состоит из нескольких лепестков, которые, сжимаясь и разжимаясь, способны увеличивать или уменьшать отверстие между ними. Именно через это отверстие и проходит свет. Закрывается диафрагма — количество света, проходящее через объектив, уменьшается. Открывается диафрагма — количество света, проходящего через объектив, увеличивается.

Открытая диафрагма объектива будет соответствовать его максимальному относительному отверстию (это понятие часто путают со светосилой, о которой речь пойдет ниже). Это тоже важная характеристика объектива. Ведь чем больше относительное отверстие, тем больше света сможет пройти через объектив, а следовательно мы сможем делать более качественные кадры при недостаточном освещении за счет уменьшения времени выдержки и, как следствие, за счет снижения смаза. Сильно упрощая, можно сказать что относительное отверстие — это отношение диаметра отверстия диафрагмы к фокусному расстоянию объектива. Таким образом мы будем получать значения относительного отверстия вроде 1/1.4, 1/2.8, 1/5.6, 1/8 и т. п. Здесь мы видим, что чем меньше дробь перед нами, тем и отверстие диафрагмы меньше. Однако при обозначении диафрагмы для краткости почти всегда отбрасывается впереди стоящая единица и остается только 1,4, 2,8, 5,6 и т.д. Так же часто перед этими числами вместо единицы добавляется буква “f”: f/1. 4, f/2.8, f/5,6 и т.д. На фотоаппарате диафрагма обозначается еще проще: F1.4, F2.8, F5.6 и т.д. При таком обозначении чем больше число, тем меньше отверстие диафрагмы, и тем слабее будет размытие фона.

Выбранное значение диафрагмы указывается на экране фотоаппарата и в видоискателе. Управление диафрагмой в современных фотокамерах происходит прямо с самого фотоаппарата, при помощи его органов управления.

Текущее значение диафрагмы на экране фотокамеры Nikon D5300

Значение диафрагмы на информационном экране Nikon D7100

Помимо оптической системы и диафрагмы, объектив содержит механизм фокусировки, который позволяет сфокусировать его на определенной дистанции. Обратите внимание: объектив фокусируется не на каком-то объекте, а именно на определенной дистанции. Таковы законы оптики. При фокусировке в объективе передвигается тот или иной блок линз, в зависимости от конструкции объектива. Своей надежностью славятся те объективы, у которых двигается при фокусировке внутренний блок линз. Тогда на него не действуют внешние факторы, внутрь объектива меньше попадает пыль при движении его элементов.

Фокусировку объектива можно проводить собственными руками, поворачивая специальное кольцо на объективе. Такой способ называется ручной фокусировкой, а объективы, которые фокусируются только вручную называются “ручными” или “мануальными” (от англ. “Manual” — ручной).

За исключением некоторых специальных объективов, все современные объективы Nikon имеют возможность автоматической фокусировки. Разумеется, автоматическая фокусировка — это очень удобно. Скорость автоматической фокусировки будет сильно зависеть как от модели фотоаппарата и качества его датчика автофокуса, так и от объектива: насколько быстро он сможет навестись на резкость.

Светосила объектива

Значение максимально открытой диафрагмы объектива часто называют светосилой. К примеру, открытое значение диафрагмы объектива — F2.8. Стало быть, F2.8 — это светосила данного объектива.

Однако такое представление о светосиле сильно упрощено. Определение, представленное выше, относится к понятию максимального относительного отверстия объектива. При нем берутся во внимание лишь его геометрические параметры, но забывается о том, что часть света может теряться в толще стекла объектива (ни одно стекло не обладает абсолютной прозрачностью), часть отражается от поверхности линз. Поэтому может статься так, что два объектива с равным максимальным относительным отверстием будут пропускать разное количество света. Если максимальное относительное отверстие всегда указывается в характеристиках объектива, то о реальной светосиле объектива фотограф может лишь строить догадки и изучать ее на собственном опыте. Далее для простоты мы будем пользоваться упрощенным понятием о светосиле, ставя знак равенства между светосилой и понятием “максимальное относительное отверстие”.

“Светосилы много не бывает” — популярное выражение среди фотографов. В этом они правы: чем больше светосила объектива, тем проще будет снимать при недостаточном освещении. Объективы с высокой светосилой красиво размывают фон при портретной съемке. Светосила зачастую определяет класс и цену оптики. Объективы попроще имеют слабую светосилу (F3.5 — F5.6). Более продвинутые и дорогие модели имеют большую светосилу, объективы со светосилой F2.8 и больше часто называют светосильными.

Зумы и фиксы

Объективы делятся на две категории: с постоянным фокусным расстоянием и с переменным.

Объективы с переменным фокусным расстоянием, или зумы, хороши своей универсальностью. Меняя фокусное расстояние объектива, мы меняем и его угол обзора. Одним и тем же объективом мы можем снимать как общие планы, так и более удаленные объекты. Говоря простым языком, такие объективы умеют “приближать-отдалять”. Зумы из-за своей универсальности получили широкое распространение.

Примеры зум-объективов:

Nikon AF-S DX Nikkor 18-55mm f/3.5-5.6G VR — недорогой, но универсальный зум-объектив, который часто поставляется в комплекте с фотоаппаратом. Так называемый “китовый” объектив.

Nikon AF-S 24-70mm f/2.8G ED — профессиональный зум-объектив. Славится прекрасным качеством изображения и мощной, надежной конструкцией.

Но есть у них и недостатки. Часто в угоду универсальности приносится в жертву качество изображения. Светосила зумов тоже как правило невелика по сравнению с объективами с фиксированным фокусным расстоянием . Фикс-объективы (дискретные объективы, фиксы) имеют постоянное, не изменяемое фокусное расстояние. А это значит, что они не могут менять угол обзора, не могут “приближать-отдалять”. Зато у них масса других плюсов. Главный из них — прекрасное качество изображения. Также фикс-объективы могут иметь очень высокую светосилу, недоступную для зумов: F1.4 и даже более.

Сверхсветосильный объектив F1.2 с ручной фокусировкой Nikon MF 50mm f/1.2 Nikkor

Подведем итоги:

    От фокусного расстояния объектива зависит его угол обзора.

    Объективы бывают с постоянным фокусным расстоянием (фиксы) и с переменным (зумы). Фиксы не умеют менять угол обзора, зато дают прекрасное качество картинки и имеют высокую светосилу. Зумы же могут менять угол обзора, поэтому универсальнее. Но в угоду универсальности порой приносится качество изображения и светосила.

    Диафрагма регулирует количество проходящего через объектив света и глубину резкости на фото. Диафрагму можно открывать и закрывать.Она как правило обозначается цифрами, перед которыми ставится буква “F”. Например F1.4, F5.6, F8. Причем чем больше число, тем более закрытую диафрагму оно обозначает!

    Максимально открытую диафрагму объектива часто называют его светосилой. Чем больше светосила — тем проще будет фотографу снимать при недостаточном освещении и тем лучше объектив будет размывать фон на снимке.

Другие характеристики объектива

Минимальная дистанция фокусировки

Любой объектив имеет минимальную дистанцию фокусировки , ближе которой он сфокусироваться не сможет. Минимальная дистанция фокусировки может колебаться в зависимости от модели объектива от нескольких метров до нескольких сантиметров. Важный момент: минимальная дистанция фокусировки измеряется не от передней линзы объектива, а от плоскости, в которой находится матрица фотоаппарата (фокальной плоскости). На фотоаппарате есть даже специальная метка для ее обозначения:


Естественно, чем меньше минимальная дистанция фокусировки, тем более крупным планом получится снимать предметы. Объективы, предназначенные для макросъемки (то есть для съемки с большим масштабом) имеют очень короткую минимальную дистанцию фокусировки. Например минимальная дистанция фокусировки объектива Nikon AF-S DX Micro Nikkor 40mm f/2.8G составляет всего 16,3 см. Если их отсчитывать от плоскости матрицы, учитывая длину самого объектива, получается что объектив может фокусироваться почти вплотную к объекту съемки.


Nikon D810 / Nikon AF-S 18-35mm f/3.5-4.5G ED Nikkor УСТАНОВКИ: ISO 320, F4.5, 1/160 с, 35.0 мм экв., 1.0 МБ

Как узнать минимальную дистанцию фокусировки вашего объектива? Ее всегда пишут в его характеристиках, которые легко найти в интернете. Помимо этого, ее часто пишут на фронтальной стороне объектива:


Изобретение относится к общему машиностроению и может использоваться для соединения труб, шлангов, рукавов разного диаметра. Байонетное соединение содержит обхватываемую деталь с герметично установленными пальцами и обхватывающую деталь с пазами. Обхватываемая деталь выполнена с выемкой, имеющей скос в сторону пальцев, в которой установлено эластичное уплотнительное кольцо, поджатое подшипником и пружиной, установленными в выемке обхватывающей детали, выполненной с фиксирующим выступом. Профиль каждого паза в обхватывающей детали выполнен в виде крючка. В результате повышается герметичность байонетного соединения. 3 ил.

Изобретение относится к общему машиностроению и может использоваться для соединения труб, шлангов, рукавов разного диаметра.

Известно байонетное соединение двух труб разного диаметра (Авт.свид. СССР №241846, М. кл. F16B 21/04, опубликовано 18.04.1969), на одной из которых выполнено ребро, заканчивающееся вырезом, а другая снабжена фиксирующим выступом. Продольное ребро, выполненное на детали с вырезом, повышает жесткость этой детали. Такое соединение обладает повышенной надежностью по сравнению с другими байонетными соединениями.

Однако в вырезе может скапливаться пыль и грязь, что затрудняет разборку соединения и увеличивает его износ. Герметичность такого соединения невелика.

Известно штыковое соединение деталей (Авт.свид. СССР №279261, М. кл. F16B 21/04, опубликовано 21.08.1970), содержащее корпус с закрепленной на нем шпилькой и вставленную в него трубку с фланцевыми выступами, заведенными в проточку обоймы. Обойма выполнена с прорезью, в средней части которой образовано гнездо под головку шпильки. Такое соединение лучше приспособлено для передачи через него жидкости или газа.

Однако его герметичность также невелика.

Известно байонетное соединение (Авт.свид. СССР №458665, М. кл. F16В 21/04, опубликовано 30.01.75), содержащее обхватываемую деталь с двумя пальцами и обхватывающую деталь с двумя прорезями (с двумя пазами), в которых установлены герметичные заглушки. Прорези имеют участок, параллельный оси детали, и участок, расположенный наклонно к оси этой детали. Участок прорези, выполненный наклонно, обеспечивает возможность передачи крутящего момента в одном направлении и автоматическое размыкание деталей при ином соотношении крутящих моментов на соединяемых деталях. Герметичные заглушки, установленные в прорезях обхватывающей детали с наружной стороны и выполненные, например, заодно с упомянутой деталью, защищают соединение от загрязнения. Пальцы герметично вставлены в обхватываемую деталь. Это обстоятельство устраняет утечку через зазор палец-обхватываемая деталь и способствует обеспечению герметичности соединения.

Однако и в этом соединении обхватываемая деталь вставляется в обхватывающую деталь с зазором. Чем больше зазор между деталями, тем ниже герметичность соединения. После сборки устройства зазор между деталями не уменьшается. Конструкция соединения не предусматривает возможности уменьшить этот зазор, через который происходит смешивание сред, расположенных внутри и снаружи деталей. Герметичность этого соединения невелика. Кроме того, такое соединение не защищено от самопроизвольного разъединения.

Задачей заявляемого технического решения является повышение герметичности соединения и исключение возможности непроизвольного разъединения деталей.

Поставленная задача решается тем, что в байонетном соединении, содержащем обхватываемую деталь с герметично установленными пальцами и обхватывающую деталь с пазами, согласно изобретению обхватываемая деталь выполнена с выемкой, имеющей скос в сторону пальцев, в которой установлено эластичное уплотнительное кольцо, поджатое подшипником и пружиной, установленными в выемке обхватывающей детали, выполненной с фиксирующим выступом, профиль каждого паза в обхватывающей детали выполнен в виде крючка.

На фиг.1 изображен вид байонетного соединения с продольным разрезом по герметично установленным пальцам; на фиг.2 — вид А на фиг.1; на фиг.3 — разрез Б-Б на фиг.1.

Байонетное соединение (фиг.1, фиг.2, фиг.3) содержит обхватываемую деталь 1 с пальцами 2 и обхватывающую деталь 3 с пазами 4. Каждый палец 2 одним концом герметично вставлен в обхватываемую деталь 1, а другой конец выступает из нее на величину, равную, например, глубине паза 4 в обхватывающей детали 3. Выступающие концы пальцев 2 могут при сборке и разборке байонетного соединения свободно скользить внутри пазов 4 в обхватывающей детали 3. Наружная поверхность обхватываемой детали 1 выполнена с выемкой, имеющей скос в сторону пальцев 2, в которой установлено эластичное уплотнительное кольцо 5, поджатое подшипником 6 и пружиной 7, установленными в выемке обхватывающей детали 3, выполненной с фиксирующим выступом. Профиль каждого паза 4 выполнен в виде крючка, как показано на фиг.2.

Соединение работает следующим образом. Для сборки байонетного соединения обхватываемую деталь 1 вставляют в обхватывающую деталь 3 до упора, при этом пружина 7 сжимается. Затем обхватываемую 1 и обхватывающую 3 детали проворачивают относительно друг друга, например, по часовой стрелке. Профиль паза 4 выполнен в виде крючка, поэтому поворот обхватываемой детали 1 сопровождается ее возвратно-поступательным движением, сжатием, а затем некоторым ослаблением пружины 7. Надежная фиксация соединения возможна лишь в том случае, когда выступ каждого пальца 2 дойдет до конца каждого паза 4. Герметизация обеспечивается за счет того, что эластичное кольцо 5 сжимается в осевом направлении и, соответственно, выпучивается в радиальном. Сжатие происходит под действием силы, действующей со стороны подшипника 6 и выступа обхватываемой детали 1. Сила, действующая на подшипник 6 сразу после соединения, обеспечивается сжатой пружиной 7. Подшипник 6 предназначен для уменьшения силы трения, возникающей при проворачивании деталей 1 и 3. Если давление внутри деталей повышается, то сила сжатия уплотнительного кольца 5 еще более увеличивается за счет увеличения силы, действующей на торец подшипника 6. Чем больше давление жидкости, находящейся внутри деталей 1 и 3, тем больше сила, сжимающая уплотнительное кольцо 5, и тем выше герметичность соединения. Выемка в обхватываемой детали 1, предназначенная для установки уплотнительного кольца 5, выполнена со скосом в сторону пальцев 2. Благодаря этому уплотнительное кольцо 5 еще более прижимается к обхватывающей детали 3, вдавливается в зазор между деталями 1 и 3 и герметизирует его.

Байонетное соединение, содержащее обхватываемую деталь с герметично установленными пальцами и обхватывающую деталь с пазами, отличающееся тем, что обхватываемая деталь выполнена с выемкой, имеющей скос в сторону пальцев, в которой установлено эластичное уплотнительное кольцо, поджатое подшипником и пружиной, установленными в выемке обхватывающей детали, выполненной с фиксирующим выступом, профиль каждого паза в обхватывающей детали выполнен в виде крючка.

Кто не в курсе, в этот раздел будут добавляться материалы, читать которые стоит последовательно.

Байонет – это система крепления объектива к камере. Расположен на фронтальной части камеры. Благодаря нему объектив надежно крепится к камере и обменивается с ней данными через электронный интерфейс.

Интересуясь этимологией, можно полезть в словарь и увидеть, что сам термин «байонет» происходит от французского baïonnette, что в переводе «байонетный замок, байонетное соединение» либо «штык». Кстати, интересное совпадение – «baïonnette au canon» в переводе с французского ­– «с примкнутым штыком». Вот откуда идут корни компании Canon))

Подключение объектива к камере можно разделить на две основные задачи:

  • Механическую. Объектив должен надежно и плотно держаться, выполняя работу по пропусканию света и его преломления через систему линз. Свет должен попадать в видоискатель и на матрицу в соответствии с задумкой инженеров.
  • Электронную. Современные объективы напичканы электроникой. Байонет обеспечивает состыковку электрических контактов, расположенных на объективе и на камере. Так, например, у вас работает автофокус.

Байонет и его элементы на практике

Возможно, вы только начинаете вникать в фотодело, и тут сразу какие-то байонеты, электронные интерфейсы, либо наоборот ненужные детали… В таком случае в конце статьи .

Если присмотреться к камере, можно увидеть металлическую окружность, которая крепится к камере винтами. В моем случае 6ю винтами. На этой же поверхности есть металлический штырь, являющийся пружинкой (в примере отмечен зеленым). Создает обратную связь в виде усилия при попытке состыковки объектива с камерой.

Состыковка камеры и объектива

Допустим, вам нужно подсоединить объектив к камере. Рассказываю на своем примере. У вас будет по схожему принципу. На изображении выше вы видите белую метку (по часовому циферблату на 2 часа). На корпусе объектива в части байонетного соединения имеется такая же белая метка. Прижимаем объектив к камере так, чтобы эти метки совпали. Поворачиваем объектив против часовой стрелки (у Nikon, у Canon – по часовой стрелке, у других производителей читайте инструкцию или очень аккуратно пробуйте) до щелчка. Все, объектив надежно присоединен! Чтобы снять его, нажмите на большую кнопку справа от байонета (на 3 часа по циферблату) и, задержав ее, вращайте объектив по часовой стрелке.

Не уроните объектив или камеру при снятии/одевании объектива.

Не держите камеру открытой – одевайте либо объектив, либо заглушку, чтобы не попадала пыль.

По поводу электронной составляющей байонета. Современные объективы в своей массе автоматические, не механические, и обладают электронным управлением диафрагмы и фокусировки. Естественно, работать эти функции могут только в паре с камерой того же производителя. Электронные контакты расположены на камере и объективе, совмещаются при состыковке. Посмотрите на фото ниже.

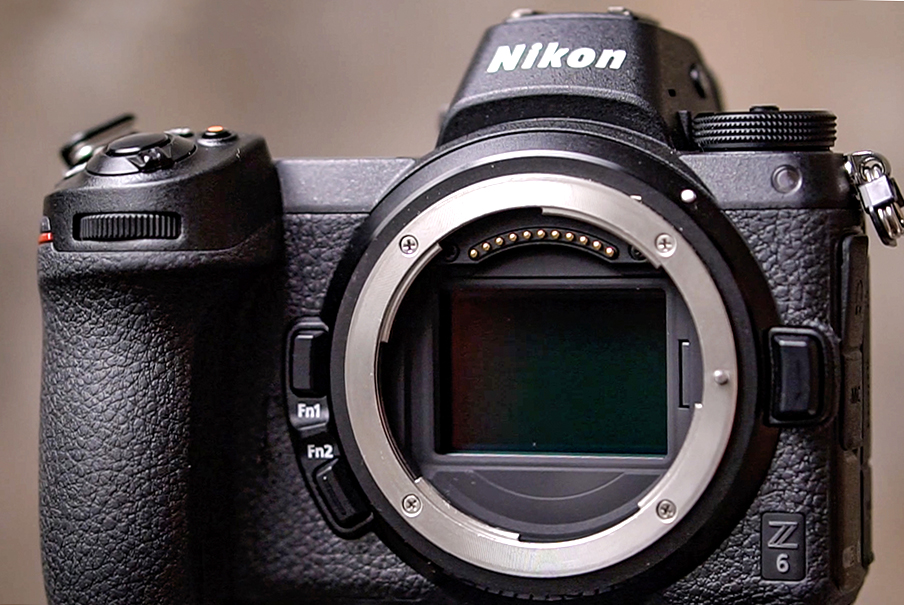

Электронные контакты на камере

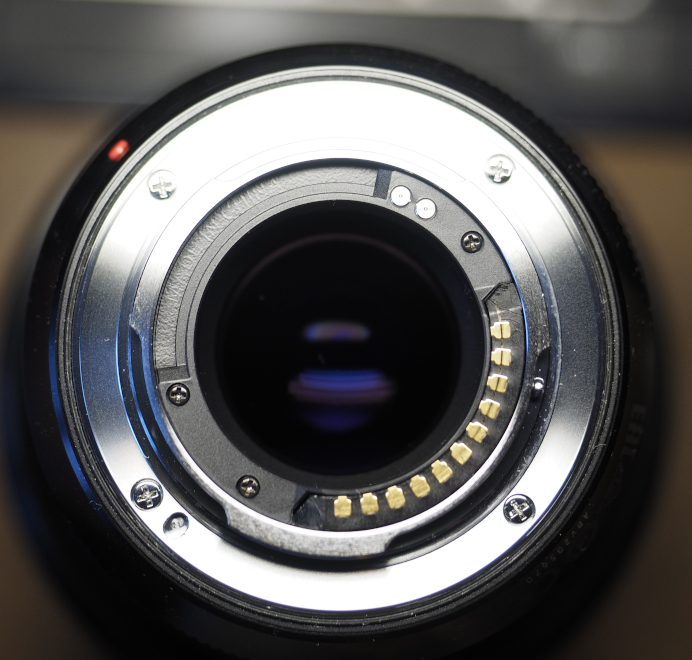

Электронные контакты на объективе

Контакты используются для подачи питания на привод и микропроцессор объектива (сегодня все автофокусные объективы ими оснащены). Ранее на байонете в камере был механический блок, который физически «крутил» линзы, подстраивая автофокус. Сейчас такого практически нет, и используется только при работе со старыми объективами, не обладающими приводами, называется отверткой. Современные же линзы обладают высокоточными сервоприводами.

Основные характеристики байонета

Байонет на камере всегда делают из металла. На объективе может быть сделан как из пластика, так и из металла, в зависимости от класса объектива. Конечно, лучше, металлическое исполнение – так можно совершать бесконечное количество отстегиваний-перестегиваний объектива, длиннофокусные тяжелые объективы также меньше разбалтываются с металлическим креплением.

Рабочий отрезок – важная характеристика байонета. Определяет расстояние между плоскостью матрицы и плоскостью крепления объектива. Рабочий отрезок измеряется в миллиметрах, определен для каждой системы. К примеру, у Nikon он равен 46.5 мм, у Canon – 44 мм. В практическом смысле суть заключается в возможности установки объективов от неродных систем. Допустим, у вас камера Canon. Если объектив принадлежит к системе, у которой рабочий отрезок больше, то его установка потенциально возможна с помощью адаптеров.

Однако, отмечу, что обычным пользователям делать этого не стоит. Лучше постепенно собрать современный парк оптики, чем заниматься такими экспериментами.

Байонеты по производителям

Даже у одного производителя могут быть подвохи и, купив объектив, подходящий для камеры Nikon, вы не получите его корректную работу. Некоторые догадались, что речь идет о размере матрицы. И объектив, который спроектирован для камеры с меньшей матрицей, будет работать не так, как нужно на камере с большей матрицей. Вот наоборот – вполне. Однако это тема наших последующих бесед. Ниже я представляю список маркировок байонетных креплений.

Производитель камеры Байонет
Nikon F (FX)
F (DX)
1 (CX)
Canon EF
EF-S
EF-M
Sony α-mount
E-mount (F)
E-mount (FE)
Panasonic, Olympus 4/3 (FT)
micro 4/3 (MFT)
Fujifilm X
Pentax K
Q
Samsung NX

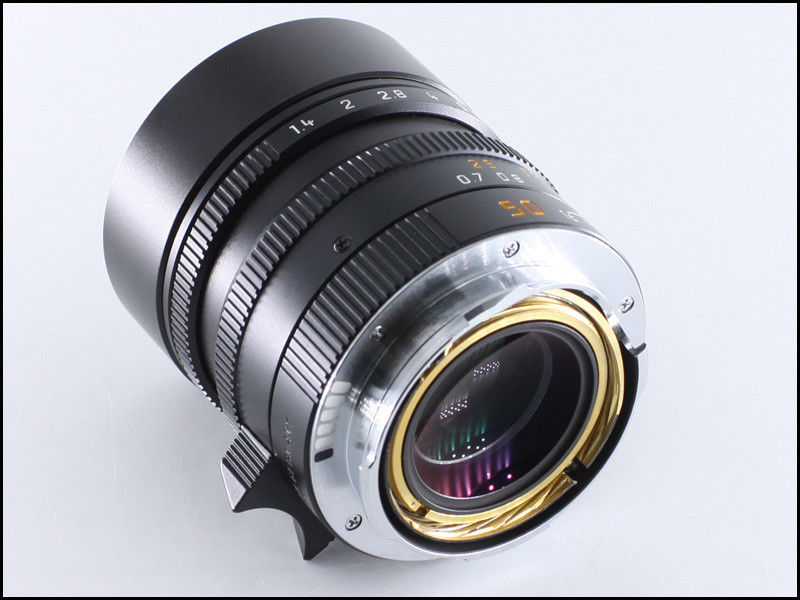

Leica M

Если у вас есть камера и вы планируете приобретать объектив, то обязательно выбирайте объектив под вашу маркировку. Пользуйтесь соответствующими фильтрами в интернет-магазинах. Например:

Конечно же, не стесняйтесь задавать свои вопросы в комментариях – обязательно постараюсь ответить.

Вопросы безопасности

Поставляется без объектива. Продавать камеру просто так, с видимым зеркалом и прочими элементами, как на первом изображении, производитель допустить не может. Это примерно, как отпустить пациента с открытой раной без перевязки. Поэтому на месте объектива установлена пластиковая заглушка. Выглядит так:


Важно! Не теряйте эту заглушку при покупке. Никогда не оставляйте корпус камеры в открытом состоянии. Во избежание попадания пыли, грязи вовнутрь и механических повреждений никогда не оставляйте камеру открытой – на ней должна быть либо заглушка, либо объектив. Исключениями являются случаи замены объектива и чистка камеры.
Если приобретаете б/у камеру, поинтересуйтесь о наличии такой заглушки.
Это базовые правила фото-гигиены. Как ежедневная чистка зубов. Просто запомните и делайте постоянно.
Не воспринимайте вышенаписанное как очередной бесполезный совет, который можно пролистать. Это действительно важно.

Резюме

  • Байонет выполняет функцию механического и электронного крепления к камере.
  • Не рассчитывайте на установку объектива с одним байонетным соединением на камеру с другим. Отчасти это возможно при помощи переходников, но это лишние танцы с бубном. Поэтому советую ориентироваться на приобретение объективов, подходящих именно к вашей системе (читать камере).
  • Даже в случае одного байонета, например, F у Nikon, при выборе объектива нужно отталкиваться от маркировки. Если у вас полнокадровая зеркальная камера, то стоит выбирать объектив для байонета типа F (FX).

Tamron представляет оптику с байонетом Fujifilm X

Вчера компания Tamron, выпустившая ряд отличных объективов для беззеркальных камер, объявила о разработке нового объектива 18-300mm F/3.5-6.3 Di III-A VC VXD (модель B061). Большинство объективов для беззеркальных камер Tamron — это сменные объективы, совместимые с байонетом Sony E, поэтому за день до анонса, когда произошла первая утечка информации о будущей новинке, мы и подумать не могли, что в дополнение к байонету E также появится оптика с креплением Fujifilm X.

У нас появилась возможность узнать мнение менеджеров Tamron, с которым поделились с одним из японских изданий исполнительный директор г-н Такаши Савао, генеральный менеджер штаб-квартиры видеобизнеса, г-н Юкио Мисаса (генеральный менеджер отдела маркетингового планирования), г-н Кимиаки Накадзава (генеральный менеджер отдела оптических разработок штаб-квартиры оптических разработок), г-н Хироши Итикава (начальник главного офиса видеобизнеса) и г-н Йохей Сугимото, начальник отдела технологий дизайна.

Почему вы решили перейти на Х-байонет именно сейчас?

Такаши Савао: Более года назад мы фактически начали разрабатывать эти объективыы. У нас есть фирменное послание «Human Focus» для объективов Tamron, и мы ежедневно развиваем наш бизнес, стремясь обеспечить комфортную съемку тем, кто на самом деле фотографирует. Мы хотим, чтобы как можно больше людей использовали продукты, которые просты в использовании и по разумной цене. До сих пор мы создавали линейку байонетов E-mount для беззеркальных камер, но мы подружились с Fujifilm и X-mount. В связи с обстоятельствами мы решили опубликовать спецификации крепления X. Это соответствует нашей идее «Я хочу, чтобы им пользовалось как можно больше людей», поэтому мы решили перейти на X-mount.

Помимо объективов Sony с байонетом E, очень хорошей новостью является выпуск объективов с байонетом X.

Савао: Это правда, что Sony сейчас занимает большую долю рынка, но я видел, что байонет Fujifilm X также имеет достаточно большую долю рынка, и я подумал, что это будет достаточный бизнес. Кроме того, был также факт, что многие пользователи просили не только оптику на крепление Sony E, но и на крепления других компаний.

Почему вы выбрали зум с большим увеличением в качестве первого продукта с байонетом X?

Савао: Если посмотреть на линейку Fujifilm, единственным продуктом в этой категории, который можно назвать зум-объективом с большим увеличением, был XF18-135mmF3. 5-5.6 R LM OIS WR. Будучи пионерами в области масштабирования с большим увеличением, мы решили, что можем представить продукт, который дополняет текущую линейку и может еще больше расширить ее за счет наших технических возможностей. Мы решили использовать 18-300 мм, совместимые с размером APS-C. То же самое можно сказать и о линейке объективов Sony.

Г-н Юкио Мисава: Я хочу снимать одним объективом и не менять их, мне нужен больший телефотозум, я хочу уменьшить свой багаж, собираясь в поездку — это были просьбы желающих. Мы хотели бы, чтобы такие люди использовали этот зум с большим увеличением.

18–300 мм и «16,6x зум» — это новые проблемы для беззеркальных объективов, не так ли?

Савао: Верно. Даже с учетом поддержки Sony E-mount не существовало зума с большим увеличением, который мог бы достичь фокусного расстояния 300 мм и обеспечить высокое качество изображения. Даже в компании планировали установить телеобъектив на 200 мм, но привлекательность этого объектива заключается в том, что мы бросили вызов 300 мм (эквивалент 450 мм в формате 35 мм).

Учитывали ли вы сходства с корпусом Fujifilm X, такие как дизайн и размер?

Савао: В Tamron мы выбрали «Human Touch» в качестве концепции дизайна наряду с посланием бренда «Human Focus». Он имеет эргономичный дизайн, который дает пользователям ощущение тепла и привычки в руках. Это общее для всех наших продуктов и мы не меняет эту концепцию.

Мисава: Пожалуйста, подумайте, что объектив, созданный на основе нашей концепции, может быть прикреплен к байонету X, а не к конструкции, адаптированной для крепления X.

В сочетании с маленьким X-S10 ощущения дискомфорта нет. Тем не менее, удивительно, что он имеет 16,6х.

Савао: Теперь, когда на рынке представлено много небольших, легких и высокопроизводительных беззеркальных камер, мы подумали, что, если бы объективы не были достаточно маленькими и легкими, нас это не убедило бы. Когда прототип был впервые создан, он был намного больше, но мы смоги уменьшить его до этого размера, сохранив при этом оптические характеристики и работоспособность.

Причина в том, что компания Tamron, пионер зумов с большим увеличением, смогла применить ноу-хау, накопленное до сих пор?

Мисава: Конечно, это тоже есть А еще… В нашем бизнес-подразделении около 170 человек, и все отделы, занимающиеся планированием продуктов, дизайном, продажами и маркетингом, расположены на одном этаже. Поэтому, если возникает какая-либо проблема или вопрос, все немедленно собираются и обмениваются мнениями. Наша сила — общение с немедленным откликом, поэтому я думаю, что мы смогли завершить этот объектив.

Увеличение 16.6x по-прежнему выглядит мотивированным.

Хироши Итикава: Да, это первый в мире зум с большим увеличением для беззеркальных камер APS-C.

Разве не пришлось много работать, чтобы уменьшить размер 16.6-кратного зума 18–300 мм?

Г-н Кимиаки Накадзава: Когда дело доходит до беззеркальных объективов, необходимо перемещать группу линз фокусировки непосредственно с помощью двигателя. Для этого объектива также требуется двигатель для открытия и закрытия лепестков диафрагмы и механизм стабилизации изображения VC, т.е. всего встроено три двигателя. Если это не расположено должным образом, тубус объектива станет большим.

Это не означает, что размер можно уменьшить, разработав оптическую систему?

Накадзава: У оптической системы также есть сложная проблема, и для того, чтобы управлять ею с помощью небольшого двигателя, необходимо сделать группу линз системы фокусировки как можно более легкой. Хотя существуют ограничения на группу фокусных линз, это была сложная конструкция, требующая высокого качества изображения, которое соответствовало бы новейшим высокопроизводительным камерам.

Конечно, мы, пользователи, требуем высокого качества изображения, и здесь есть скрытая трудность.

Накадзава: Но благодаря этому я думаю, что это зум с большим увеличением и другим уровнем высокого качества изображения. Что ж, самой большой трудностью при уменьшении размера объектива была механическая мастерская, в которой размещались детали, которые были сделаны. Я не мог легко уменьшить их габариты до размера, с которым я мог бы согласиться, поэтому нам пришлось начинать все сначала.

Г-н Йохей Сугимото: Для зума с большим увеличением необходимо расширять и сжимать тубус объектива по мере того, как каждая группа зуммирования перемещается по камере. Задача механического дизайна состоит в том, чтобы расположить различные части в таком сложном механизме, чтобы размер продукта не увеличивался и не мешал ему.

Накадзава: На самом деле это самая тяжелая работа, на которую уходит больше всего времени.

Сугимото: На этот раз увеличение составляет 16,6x, поэтому количество движений каждой группы увеличения намного больше, чем у 28-200mm F/2.8-5.6 Di III RXD (модель A071), выпущенного в прошлом году. Кроме того, он также имеет встроенный механизм стабилизации изображения, которого не было у A071, что значительно увеличивает сложность проектирования.

Что сложнее в разработке, чем полнокадровый стандартный зум большого диаметра?

Сугимото: A071 имел некоторые трудности при проектировании, но, возможно, это было сложнее в том смысле, что требовалось время. Однако, с самого начала пересмотрев конструкцию кулачка масштабирования и увеличив количество металлических цилиндрических деталей, мы смогли создать механизм, который хорошо сбалансирован с крутящим моментом масштабирования, но при этом не допускает максимального диаметра.

Итикава: Этот объектив (модель B061) — это, так сказать, объектив с большим количеством функций, поэтому я думаю, что было довольно сложно уменьшить размер до необходимого. Максимальный диаметр первого прототипа составлял 80,5 мм, но в итоге он был значительно переработан. Я думаю, что это действительно потрясающе — сделать его совсем маленьким. Диаметр фильтра составляет 67 мм, что делает его обычным для других наших продуктов. Я был тем, кто просил такой большой размер.

Если диаметр фильтра 67 мм и он является общим для серии, удобно использовать фильтры ND и PL совместно. Это объектив, который не только меньше по размеру, но и легче?

Итикава: Вес будет около 620 г. Если вы подумаете об этом как об объективе, который совмещает широкоугольный объектив, эквивалентный 27 мм, и супертелеобъектив, эквивалентный 450 мм, можно сказать, что это достаточно легкий объектив.

Сугимото: Мы добились снижения веса, разместив металлические детали и детали из инженерного пластика в соответствующих местах, сохранив при этом баланс прочности и веса продукта.

Tamron известен как пионер зумов с большим увеличением, но в последнее время стало популярным и короткое расстояние съемки.

Итикава: Да, этот объектив также имеет очень высокую производительность с минимальным расстоянием съемки 0,15 м на широком конце 18 мм.

Хотели бы спросить о качестве изображения. Мы слышали, что качество изображения наивысшего уровня в своем классе, но так ли это?

Накадзава: В данном случае класс означает зум с большим увеличением, но это самый высокий уровень среди других наших продуктов. Он состоит из большого количества групп, но благодаря тяжелой работе механической конструкции нам удалось контролировать движение каждой сложной группы с высокой точностью и плавностью.

Сугимото: Было сложно управлять конфигурацией зум-объектива с 7 группами при увеличении 16,6x. Также задействовано управление стабилизатором изображения VC, так что история становится еще более сложной. Тем не менее, мы смогли достичь наших целей благодаря накопленному нами ноу-хау и командной работе.

Накадзава: Сейчас мы находимся в процессе детальной работы по коммерциализации, но качество изображения определенно неплохое. Вы можете воспользоваться преимуществами цифровой коррекции, которая является уникальной для беззеркальных камер, но даже если вы не используете ее, качество изображения будет достаточно высоким, чтобы покрыть производительность новейших цифровых камер.

Расскажите, пожалуйста, о работе автофокуса. Когда дело доходит до зума с большим увеличением, некоторых пользователей может беспокоить скорость и точность автофокусировки, но как насчет этого у данного объектива?

Итикава: B061 — это первый зум-объектив Tamron с большим увеличением, в котором используется линейный двигатель VXD (привод звуковой катушки с экстремальным крутящим моментом). Впервые VXD был использован в нашем 70-180mm F/2.8 Di III VXD, и он был хорошо принят за чрезвычайно быструю и точную автофокусировку. Я не думаю, что с этим объективом B061 вы будете недовольны качеством автофокусировки из-за большого увеличения.

Мисава: Что касается видео, наши исследования показывают, что многим клиентам нравятся не только фотографии, но и видео. Поэтому я хотел бы продолжить внедрение и разработку исполнительных механизмов, которые подчеркивают бесшумность и улучшают ощущение работы кольца фокусировки.

штык | оружие | Британика

штык , короткое остроконечное, иногда остроконечное оружие, предназначенное для крепления к дульному срезу огнестрельного оружия и разработанное, по традиции, в Байонне, Франция, в начале 17 века. Маршал де Пюисегюр описал самые ранние штыки как имеющие прямое обоюдоострое лезвие длиной в фут с сужающейся деревянной рукояткой такой же длины, которую можно было вставить в дуло мушкета. Новое оружие, значительно укороченное, распространилось по Европе и вытеснило пику.

Штык-вилка, как назывался этот первый тип, имел серьезные дефекты; как только он был вставлен в дуло, из ружья нельзя было выстрелить, а если его загнать слишком туго, его нельзя было легко снять. До 1689 г. был разработан новый штык со свободными кольцами на рукоятке, которые подходили к дульному срезу. Эта конструкция, в свою очередь, была заменена штыком с гнездом, который военный инженер Себастьян Ле Престр де Вобан представил французской армии в 1688 году. Штык Вобана имел втулку, которая надевалась на дуло и удерживалась на месте шпилькой на стволе, которая запирала. в прямоугольный паз в гнезде.Клинок обычно был треугольным в поперечном сечении. С небольшими переделками штык-нож Вобана остался основной формой. В 19 веке некоторые из них были оснащены зубьями пилы и могли использоваться в качестве инженерных инструментов. Другие были разработаны для использования в качестве инструментов для окопа.

Британская викторина

Изобретения: от штыков до реактивных двигателей

Когда была изобретена английская булавка? Когда был представлен автомобиль Model T? Расставьте все точки над I и зачеркните свои (модель) Т, проходя этот тест на изобретения.

Развитие многозарядного огнестрельного оружия значительно снизило боевую ценность штыка. Тем не менее, он сохранялся во время Первой и Второй мировых войн, хотя и был укорочен до универсального ножа, снабженного рукояткой и носившегося в ножнах, когда он не был прикреплен к винтовке.

Эта статья была недавно отредактирована и обновлена ​​Эми Тикканен.

В АРМИИ, ЕСЛИ ЭТО ШТЫК, ЭТО НОЖ, ПИЛА И НОЖНИЦЫ

Армейские чиновники хотели лучший штык для своих боевых частей, поэтому они нашли такой, который напоминал охотничий нож и мог использоваться как пила или переделываться в ножницы, чтобы резать проволоку. Он также должен был быть изолирован от поражения электрическим током.

Армия заявила, что отказалась от традиционного штыка для пехотинцев и специальных боевых подразделений, поскольку обнаружила, что многие солдаты носят специальные ножи и кусачки для выполнения задач, с которыми не может справиться обоюдоострый штык. Чиновники теперь считают, что в многоцелевой штыковой системе M9 они нашли нож, который может делать почти все.

Оружие будет стоить 15,6 миллиона долларов, или 49,50 долларов за штуку, что более чем вдвое превышает цену стандартного штыка в 18 долларов.

Армия заказала 315 600 новых штыков. Начиная с марта не менее 263 000 из них будут переданы пехоте, рейнджерам, силам специальных операций и саперам, лейтенант. Об этом заявил в четверг представитель армии полковник Крейг Макнаб. Остальные будут использоваться в качестве запчастей и для военных резервов.

В понедельник армия заключила контракт с Phrobis III Ltd., производителем ножей из Оушенсайда, Калифорния, чья работа превзошла пять конкурентов в оценке, проведенной ранее в этом году 28 солдатами в Форт-Беннинге, Джорджия. , он сказал. For More Than Combat

«Штык не был основным фактором в бою», — сказал он, объясняя, почему армия выбрала скорее инструмент туриста, чем оружие. «Если бы мы покупали его только для боя, он не стоил бы таких денег».

С пластиковыми ножнами и точильным камнем штык с шестидюймовым лезвием из высококачественной стали весит 1,76 фунта. . Лезвие имеет одну режущую кромку, но задняя кромка также острая.

Вдоль задней части находится зазубренный край, похожий на узкие канавки напильника, которым можно пилить легкие металлы, такие как обшивка вертолета, пеньковая веревка толщиной в полдюйма и зеленая лиственная древесина.

Отверстие в лезвии подходит к выступу в ножнах, так что их вместе можно использовать как ножницы, чтобы перерезать провод. Оружие изолировано от 240 вольт, чтобы защитить солдата, перерезающего наэлектризованную колючую проволоку.

Нож Phrobis, который конкурировал с изделиями из Великобритании, Испании, Западной Германии и двух других американских компаний, был единственным, кто «занял первое место по всем техническим характеристикам» и стал самым популярным. оружие среди общих комментариев, сделанных солдатами, проводящими оценку, сообщили в армии.

Услуги по кондиционированию воздуха, отоплению и сантехнике повсюду в Тампа-Бэй

Если вам нужны какие-либо услуги сантехники, кондиционирования воздуха, отопления или коммерческого отопления, вентиляции и кондиционирования воздуха в округе Паско или где-либо в Центральной Флориде, не волнуйтесь, не переживайте: звоните в Bayonet! У нас есть офисы в Тампе, округе Паско, округе Полк и Орландо, чтобы быть там, когда мы вам нужны! Мы — опытная команда сантехников и профессионалов в области ОВКВ, которые более чем рады предоставить вам качественные услуги, необходимые для того, чтобы ваш дом или бизнес были комфортными и удобными для всех.Мы подкрепляем нашу работу двухлетней гарантией на все ремонтные работы * и приглашаем позвонить или нажать, чтобы запланировать вызов сантехника или обслуживания кондиционеров сегодня!

ДЛЯ ОБНОВЛЕНИЯ НАШИХ СЛУЖБ ВО ВРЕМЯ COVID 19 НАЖМИТЕ ЗДЕСЬ: Обновление Коронавируса! Если вы предпочитаете текст, мы можем сделать это тоже! Пожалуйста, не стесняйтесь общаться в чате с нашими CSR по телефону (727) 201-0544, если у вас возникли проблемы с доступом в наши офисы. Мы здесь и посвящены обслуживанию наших клиентов.

Хотите получить информацию о нашей ультрасовременной баллистической системе? Нажмите на логотип здесь:

С тех пор, как наши двери были открыты в 1977 году, мы поставили перед собой задачу гарантировать полное удовлетворение наших уважаемых клиентов.Мы верим, что качество действительно является нашим самым важным продуктом, и его всегда много! Работайте с нами и узнайте, почему наша семья обслуживает так много других уже более четырех десятилетий. Свяжитесь с нашей командой сегодня или позвоните нам, чтобы поработать с сантехником или специалистом по HVAC, которому вы можете доверять!

Если вы ищете ЛУЧШИЙ план технического обслуживания на земле, не ищите дальше! Наши программы MVP предназначены для того, чтобы ваши системы водоснабжения и кондиционирования работали в соответствии с заводскими спецификациями. Наши планы — это БОЛЬШЕ, чем стандартная отраслевая проверка, они включают в себя услуги, которые необходимы вашим системам, без каких-либо дополнительных затрат для вас. Чтобы сделать его беспроигрышным, мы добавили скидки и привилегии, которыми пользуются члены нашего клуба MVP. Узнайте больше о добавлении MVP в свой дом уже сегодня!

Услуги в тот же день

Продление гарантии

Бесплатные оценки

Второе мнение

Январь 2009 г. Штык-нож времен Гражданской войны, модель 1855

Штык-нож времен Гражданской войны, модель 1855



Январь 2009 г.

Гарет Макнейр-Льюис, техник по консервации лаборатории MAC




Согласно газетному сообщению, этот штык времен Гражданской войны был найден строителями, копавшими землю между В.Патрик-стрит и Корт-стрит в городе Фредерик, штат Мэриленд, во время проекта Кэрролл-Крик. Статус Фредерика как крупного перекрестка сделал его центром кампаний во время Гражданской войны, и войска Союза и Конфедерации прошли через город. Поле битвы за Монакаси находится сразу за чертой города.

Физические размеры диагностических признаков на этом штыке, такие как длина лезвия, ширина, длина гнезда и длина хвостовика, идентифицируйте его как штык модели 1855 года.Эти функции оставались стандартными для многих последующих моделей вплоть до 1873 года (Webster 1964). На самом деле штыки модели 1855 по внешнему виду практически идентичны американской модели 1873. Этот штык типичен для того периода и первоначально производился для винтовки Спрингфилд модели 1855 (Shuey 1999). Он смещен, что означает, что он имеет цилиндрическое гнездо, которое надевается на ствол мушкета, а хвостовик находится под прямым углом к ​​гнезду. Перемычка, закрывающая монтажный паз, значительно укрепляет цилиндр гнезда.Штык также имеет Г-образный поперечный и запирающий паз, запирающую застежку, запорный шарнир и удерживающую планку застежки.

Этот конкретный штык был найден в довольно хорошем состоянии, за исключением того, что шесть дюймов кончика лезвия сломаны и отсутствуют, что не редкость для оружия, которое, вероятно, участвовало в серьезных боях. Несмотря на то, что каждому солдату во время Гражданской войны выдавали штык к мушкету, это оружие редко использовалось в бою. Повышение точности винтовок в 1860-х годах означало, что солдаты редко сражались друг с другом в ближнем бою.Многие реликвии, найденные на местах сражений, указывают на то, что некоторые штыки были изменены с помощью кузнеца компании, чтобы использоваться в качестве колышков для палаток, штифтов, подсвечников, крючков для горшков, инструментов для шанцев, монтировок и даже консервных ножей (Shuey 1999).

При первоначальном осмотре штыка было отмечено отсутствие некоторых железных кромок его треугольного лезвия, а также наличие некоторых расслоений и изъязвлений поверхности из-за коррозии. Когда его впервые доставили в лабораторию MAC, штык все еще был в могильной грязи.

Была предложена обработка, достаточно стандартная для железа в относительно хорошем состоянии; он был помещен на короткое время в электролитическое восстановление в растворе карбоната натрия при низкой силе тока с последующим ручным удалением коррозии, накипи и грязи. Затем были проведены горячие промывочные ванны в деионизированной воде и тесты на хлориды, чтобы определить, когда она готова для покрытия дубильной кислотой, ингибитором коррозии, и, наконец, поверхность была покрыта микрокристаллическим воском, чтобы предотвратить дальнейшую коррозию и деградацию.





Каталожные номера
Шуи Р.В. Штыки великих держав: руководство для коллекционеров . Публикации Экскалибура. Тусон, Аризона.
Вебстер Д. Б.
1964 Американские штыки 1717-1873 . Историческая серия оружия. Нет.3.

Байонетная заглушка Bodywire

Байонетная заглушка Bodywire

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Соглашаясь продолжить работу на этом сайте, вы соглашаетесь с Политикой конфиденциальности веб-сайтов ..

Разрешить файлы cookie

Сменный байонетный электрический штекер.

Более

Подпишитесь на уведомления об акциях для этого продукта и получайте уведомления, когда товар снова появится на складе.

Провода удерживаются на месте двумя винтами с шипами, что делает снятие и замену намного проще, чем припаянные контакты на бодикордах большинства других производителей.

Способы оплаты

{{/thumbnail_url}}

{{{product_flag_text}}}

{{{_highlightResult.name.value}}}

{{цена_с_налогом.USD.default_formated}} {{price.USD.default_formated}} {{#price.USD.default_original_formated}} Было {{price. USD.default_original_formated}} {{/цена.USD.default_original_formated}} {{#price.USD.default_tier_formated}} От {{price_with_tax.USD.default_tier_formated}} От {{price.USD.default_tier_formated}} {{/цена.USD.default_tier_formated}}

История штыковой фермы | Холмдел Тауншип, Нью-Джерси

Штыковая ферма

Посмотреть наш объект

Функции фермы

На протяжении всего своего существования резиденция Штыковой фермы сохраняла свою функцию усадьбы для работающей сельскохозяйственной фермы, претерпевая физическую эволюцию, которая превратила его из скромного фермерского дома в загородное поместье. .Главная резиденция Bayonet Farm была построена в начале 19 века, когда Джеймс МакГи купил ферму. Часть дома была построена более 200 лет назад, а право собственности на землю восходит к первоначальному патенту 1677 года.

Покупка фермы

В 1936 году Лора Хардинг купила ферму с примерно 60 акрами земли. Мисс Хардинг родилась в Филадельфии и выросла в Рамсоне. У нее была короткая карьера на сцене Berkshire Playhouse и Theatre Guild. Она подружилась с Кэтрин Хепберн, которая часто навещала ее в Холмделе.У нее была выдающаяся карьера в социальной службе с MCOSS , и она работала в совете больницы Ривервью. Она принимала активное участие в усилиях по сохранению сельской местности Холмдела и сыграла важную роль в приобретении Холмделем компании Cross Farm.

Продажа фермы

В 1985 году Лаура Хардинг продала часть фермы Байонет, которая к тому времени расширилась за счет нескольких покупок земли до 140,86 акров, городскому округу за 1,6 миллиона долларов для целей отдыха, здравоохранения, садоводства, общественных и сады для сохранения и сохранения открытых пространств, птичьих заповедников, дендрариев, природных и конных троп, а также для выпаса сельскохозяйственных животных и выращивания сельскохозяйственных культур.

Программа штата «Зеленые акры»

Это имущество было приобретено при финансовой помощи, предоставленной программой штата «Зеленые акры». По условиям продажи мисс Хардинг сохранила пожизненное право на ферму, где она продолжала проживать до своей смерти в 1994 году. дорога от Байонет-Фарм с аналогичными жизненными правами.

Custom Billet Natural Handguard для штык-ножа M9 — подходит для лезвий Phrobis — сделано в США (2422)

Custom Billet Natural Handguard для штык-ножа M9 — подходит для лезвий Phrobis — сделано в США (2422) — MOCITYMAN
  • Главная
  • Детали штык-ножа M9
  • Изготовленная на заказ заготовка Natural Handguard для штык-ножа M9 — подходит для лезвий Phrobis — сделано в США (2422)

Доставка:

Рассчитывается на кассе

Минимальная покупка:

единицы)

Максимальная покупка:

единицы)

  • Описание продукта

    Это новое изготовленное на заказ алюминиевое цевье с натуральным (прозрачным анодированием) цевьем для штык-ножа M9. Он подойдет для штыков Lan-Cay, Phrobis и Ontario M9, а также, возможно, для импортных M9.

    На последних 2-х фотографиях показано, как это выглядит при установке на штык Фробиса (рукоятка и лезвие в комплект не входят).

    На цевье будут небольшие царапины или следы из-за хранения и транспортировки.

    Это изделие, выпущенное ограниченным тиражом несколько лет назад компанией, которая начала производить штыки, но так и не завершила проект. Это та же компания, которая сделала черные ручки, представленные на этом сайте.Сделано в США.

  • Клиенты, которые просматривали этот товар, также просматривали

  • Найти похожие товары по категориям

Информационный бюллетень

Все цены указаны в долларах США.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
