Что такое байонет?

Привет!

Продолжаем нашу серию уроков. Кто не в курсе, в этот раздел будут добавляться материалы, читать которые стоит последовательно.

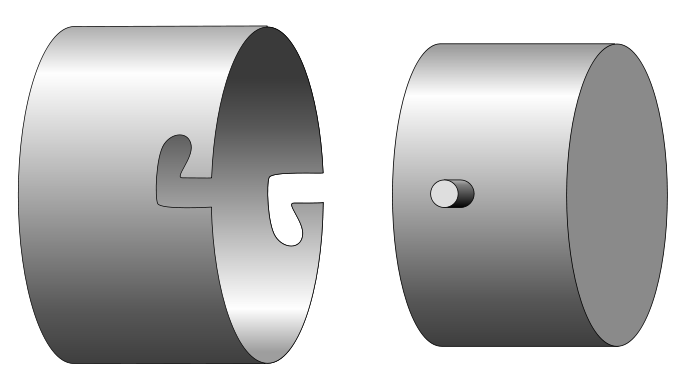

Байонет – это система крепления объектива к камере. Расположен на фронтальной части камеры. Благодаря нему объектив надежно крепится к камере и обменивается с ней данными через электронный интерфейс.

Интересуясь этимологией, можно полезть в словарь и увидеть, что сам термин «байонет» происходит от французского baïonnette, что в переводе «байонетный замок, байонетное соединение» либо «штык». Кстати, интересное совпадение – «baïonnette au canon» в переводе с французского ­– «с примкнутым штыком». Вот откуда идут корни компании Canon))

Подключение объектива к камере можно разделить на две основные задачи:

• Механическую. Объектив должен надежно и плотно держаться, выполняя работу по пропусканию света и его преломления через систему линз. Свет должен попадать в видоискатель и на матрицу в соответствии с задумкой инженеров.
• Электронную. Современные объективы напичканы электроникой. Байонет обеспечивает состыковку электрических контактов, расположенных на объективе и на камере. Так, например, у вас работает автофокус.

Байонет и его элементы на практике

Возможно, вы только начинаете вникать в фотодело, и тут сразу какие-то байонеты, электронные интерфейсы, либо наоборот ненужные детали… В таком случае в конце статьи краткая выжимка того, что нужно знать по теме.

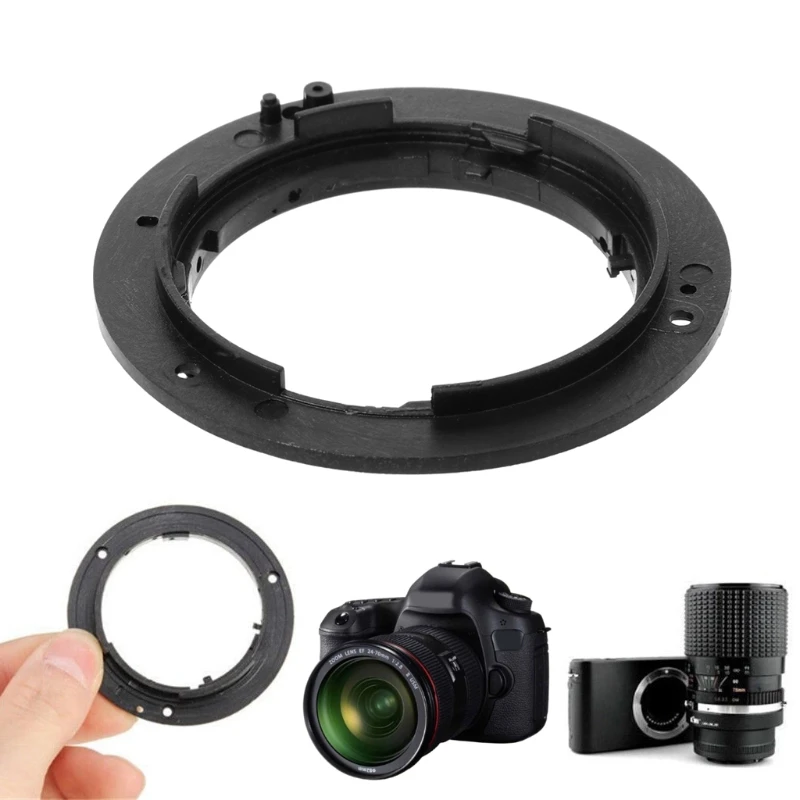

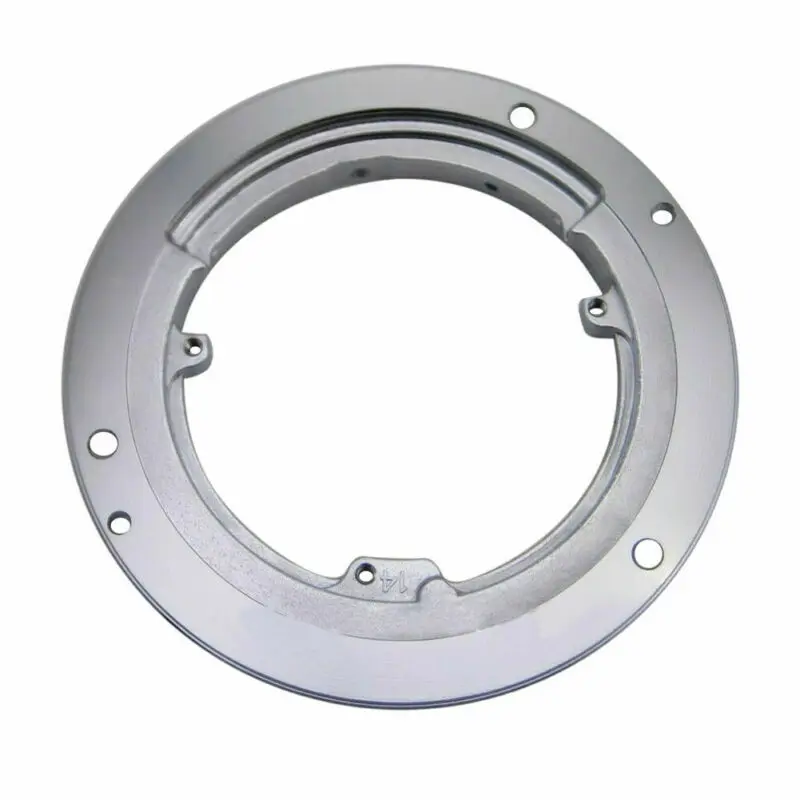

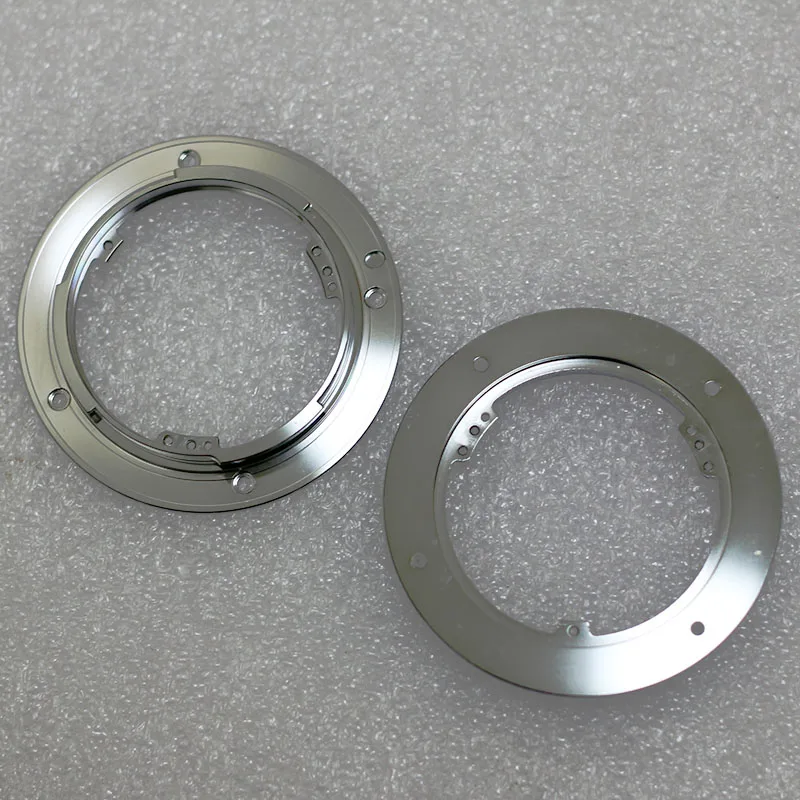

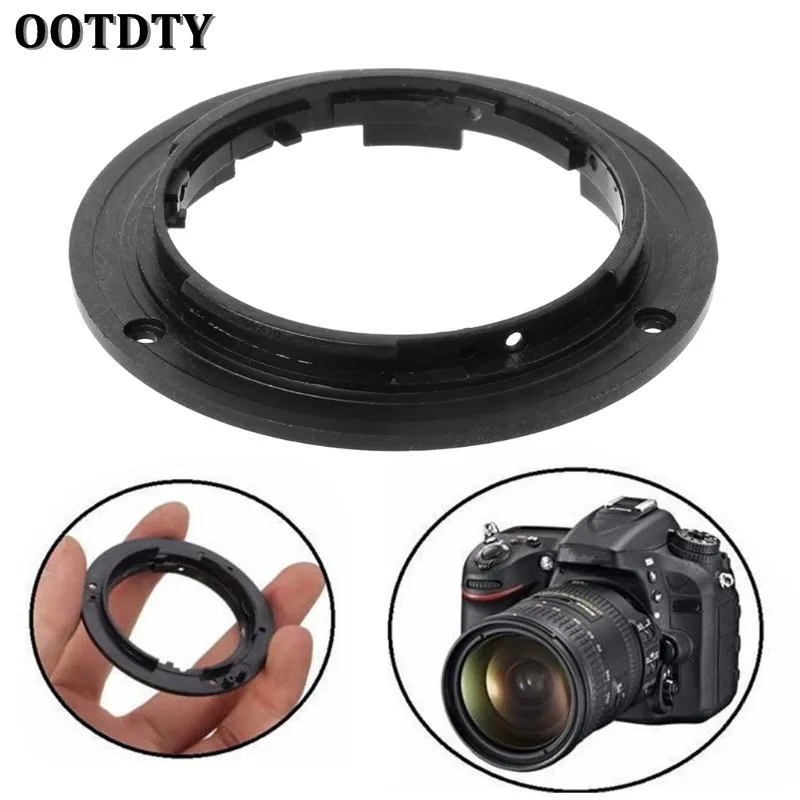

Если присмотреться к камере, можно увидеть металлическую окружность, которая крепится к камере винтами. В моем случае 6ю винтами. На этой же поверхности есть металлический штырь, являющийся пружинкой (в примере отмечен зеленым). Создает обратную связь в виде усилия при попытке состыковки объектива с камерой.

Состыковка камеры и объектива

Допустим, вам нужно подсоединить объектив к камере. Рассказываю на своем примере. У вас будет по схожему принципу. На изображении выше вы видите белую метку (по часовому циферблату на 2 часа). На корпусе объектива в части байонетного соединения имеется такая же белая метка. Прижимаем объектив к камере так, чтобы эти метки совпали. Поворачиваем объектив против часовой стрелки (у Nikon, у Canon – по часовой стрелке, у других производителей читайте инструкцию или очень аккуратно пробуйте) до щелчка. Все, объектив надежно присоединен! Чтобы снять его, нажмите на большую кнопку справа от байонета (на 3 часа по циферблату) и, задержав ее, вращайте объектив по часовой стрелке.

Не уроните объектив или камеру при снятии/одевании объектива.

Не держите камеру открытой – одевайте либо объектив, либо заглушку, чтобы не попадала пыль.

По поводу электронной составляющей байонета. Современные объективы в своей массе автоматические, не механические, и обладают электронным управлением диафрагмы и фокусировки. Естественно, работать эти функции могут только в паре с камерой того же производителя. Электронные контакты расположены на камере и объективе, совмещаются при состыковке. Посмотрите на фото ниже.

Электронные контакты на камереЭлектронные контакты на объективе

Контакты используются для подачи питания на привод и микропроцессор объектива (сегодня все автофокусные объективы ими оснащены). Ранее на байонете в камере был механический блок, который физически «крутил» линзы, подстраивая автофокус. Сейчас такого практически нет, и используется только при работе со старыми объективами, не обладающими приводами, называется отверткой. Современные же линзы обладают высокоточными сервоприводами.

Основные характеристики байонета

Байонет на камере всегда делают из металла. На объективе может быть сделан как из пластика, так и из металла, в зависимости от класса объектива. Конечно, лучше, металлическое исполнение – так можно совершать бесконечное количество отстегиваний-перестегиваний объектива, длиннофокусные тяжелые объективы также меньше разбалтываются с металлическим креплением.

Рабочий отрезок – важная характеристика байонета. Определяет расстояние между плоскостью матрицы и плоскостью крепления объектива. Рабочий отрезок измеряется в миллиметрах, определен для каждой системы. К примеру, у Nikon он равен 46.5 мм, у Canon – 44 мм.  В практическом смысле суть заключается в возможности установки объективов от неродных систем. Допустим, у вас камера Canon. Если объектив принадлежит к системе, у которой рабочий отрезок больше, то его установка потенциально возможна с помощью адаптеров.

Однако, отмечу, что обычным пользователям делать этого не стоит. Лучше постепенно собрать современный парк оптики, чем заниматься такими экспериментами.

Байонеты по производителям

Даже у одного производителя могут быть подвохи и, купив объектив, подходящий для камеры Nikon, вы не получите его корректную работу. Некоторые догадались, что речь идет о размере матрицы. И объектив, который спроектирован для камеры с меньшей матрицей, будет работать не так, как нужно на камере с большей матрицей. Вот наоборот – вполне. Однако это тема наших последующих бесед. Ниже я представляю список маркировок байонетных креплений.

Производитель камеры	Байонет
Nikon	F (FX)
	F (DX)
	1 (CX)
Canon	EF
	EF-S
	EF-M
Sony	α-mount
	E-mount (F)
	E-mount (FE)
Panasonic, Olympus	4/3 (FT)
	micro 4/3 (MFT)
Fujifilm	X
Pentax	K
	Q
Samsung	NX
Leica	M

Если у вас есть камера и вы планируете приобретать объектив, то обязательно выбирайте объектив под вашу маркировку. Пользуйтесь соответствующими фильтрами в интернет-магазинах. Например:



Конечно же, не стесняйтесь задавать свои вопросы в комментариях – обязательно постараюсь ответить.

Вопросы безопасности

Камера в body комплектации поставляется без объектива. Продавать камеру просто так, с видимым зеркалом и прочими элементами, как на первом изображении, производитель допустить не может. Это примерно, как отпустить пациента с открытой раной без перевязки. Поэтому на месте объектива установлена пластиковая заглушка. Выглядит так:

Важно! Не теряйте эту заглушку при покупке. Никогда не оставляйте корпус камеры в открытом состоянии. Во избежание попадания пыли, грязи вовнутрь и механических повреждений никогда не оставляйте камеру открытой – на ней должна быть либо заглушка, либо объектив. Исключениями являются случаи замены объектива и чистка камеры.
Если приобретаете б/у камеру, поинтересуйтесь о наличии такой заглушки.
Это базовые правила фото-гигиены. Как ежедневная чистка зубов. Просто запомните и делайте постоянно.
Не воспринимайте вышенаписанное как очередной бесполезный совет, который можно пролистать. Это действительно важно.

Резюме

• Байонет выполняет функцию механического и электронного крепления к камере.
• Не рассчитывайте на установку объектива с одним байонетным соединением на камеру с другим. Отчасти это возможно при помощи переходников, но это лишние танцы с бубном. Поэтому советую ориентироваться на приобретение объективов, подходящих именно к вашей системе (читать камере).
• Даже в случае одного байонета, например, F у Nikon, при выборе объектива нужно отталкиваться от маркировки. Если у вас полнокадровая зеркальная камера, то стоит выбирать объектив для байонета типа F (FX).

Байонетное крепление — stabtech.ru

Байонетное крепление — stabtech.ru

• org/ListItem»>Главная
• Каталог оборудования
• Оборудование для контроля топлива
• Контроль уровня топлива
• Байонетное крепление

• Описание
• Видео

Описание

Байонет представляет собой крепёжный узел высокой точности, состоящий из выступов, входящих в соответствующие пазы фланца. Запирание байонета осуществляется поворотом датчика на небольшой угол в положение, когда плоские выступы («лепестки») корпуса датчика фиксируются во фланце, заходя под его соответствующие выступы.

Расположение отверстий на

байонете позволяет крепить его как на месте штатного датчика транспортных средств российского производства, так и импортной техники, где отверстия расположены в соответствии с рекомендациями SAE 5.

Обратите внимание — в новом байонете есть специальное занижение для более надежной установки датчиков уровня Eurosens. Занижение четко видно на слайде сверху.

Байонет необходим при установке Eurosens Dominator RS и Eurosens Dominator AF.

Видео

---

Применение по отраслям

---

• Prev
• Next

Сопутствующее оборудование

---

Поделиться

Назад к списку

Наши специалисты ответят на любой интересующий вопрос по товару

Задать вопрос

Цель нашей компании —
предложение широкого ассортимента оборудования и услуг на постоянно высоком качестве обслуживания.

Знакомство с креплениями и адаптерами для объективов

Автор Бьорн Петерсен | Обновлено Пн, 08.04.2019

Поделиться

Возможно, вы думаете: «Какая скучная тема для статьи», и будете правы. Однако, каким бы скучным ни был интерфейс между вашей камерой и объективом, важность конкретного крепления вашей камеры, а также того, какие объективы можно использовать на вашей камере, какие объективы можно адаптировать к вашей камере и почему одни объективы работают, а другие нет, может оказаться более интересной темой, которая может даже сообщить, какую камеру или систему объектива вы в конечном итоге купите.

Что делает крепление объектива?

Крепление объектива — это стандартный или собственный интерфейс, используемый производителями камер и объективов для обеспечения надежного и точного крепления объектива к корпусу камеры. В настоящее время в каждой системе камер используется собственное уникальное крепление, которое ограничивает совместимость объективов с камерами других производителей, а также обеспечивает электронную связь между объективом и камерой для достижения точной фокусировки и экспозиции.

Слева направо: Байонетные крепления объективов Canon EF, Nikon F и Sony E

Большинство используемых в настоящее время креплений объективов представляют собой байонетное крепление, в котором объектив прикрепляется к корпусу камеры путем регистрации объектива в правильной ориентации с корпусом камеры, а затем слегка поворачивается примерно на 45–90 °, чтобы зафиксировать объектив на месте. . До байонетного крепления обычно использовалась пара других способов крепления, а именно резьбовое крепление и крепление с затвором. Резьбовые или винтовые крепления являются самореферентными и описывают процесс навинчивания объектива на корпус камеры почти так же, как вы навинчиваете гайку на болт. Крепления с затвором более тесно связаны с байонетными креплениями; однако они используют автономное вращающееся кольцо на самом объективе, чтобы прижать объектив к корпусу камеры с трением.

Байонетное крепление является наиболее предпочтительным из этих трех типов крепления из-за простоты и скорости установки и снятия объективов с корпуса камеры, возможности включения электронных контактов с использованием этого метода крепления и воспроизводимой точности, обеспечиваемой более простой конструкцией.

Слева направо: Крепление с затвором на объективе Mamiya RB и винтовое крепление M39 на объективе Leica

Что входит в крепление для объектива?

Помимо соединения объектива с камерой и определенного стиля дизайна, крепления для объективов также имеют ряд отличий от производителя к производителю. Размер является основным отличием различных креплений и представляет собой несколько более сложное измерение, чем вы можете себе представить. Количество выступов в конкретном байонете может варьироваться от одного производителя к другому (хотя большинство использует три выступа), направление, в котором вы поворачиваете объектив для соединения с корпусом камеры, зависит от бренда, и включение электронных контактов также будет уникальный для производителя камеры и объектива. Кроме того, каждое крепление соответствует, возможно, наиболее важному элементу этой статьи — определенному фокусному расстоянию фланца (FFD). Это измерение, описывающее длину от монтажного фланца (края крепления объектива на корпусе камеры) до датчика изображения или плоскости пленки, варьируется от производителя к производителю и является одним из истинных ограничений взаимозаменяемости объективов с конкретные камеры.

Слева направо: Крепление с затвором Canon FD и байонетное крепление Mamiya 7 минимальное расстояние фокусировки конкретного объектива до бесконечности. Используя объектив с определенным FFD на системе камер с меньшим рабочим расстоянием, вы не сможете добиться фокусировки на бесконечность. Это различие является ключевым элементом, благодаря которому объективы можно использовать с камерами, отличными от исходных, для которых был разработан объектив, через адаптер объектива.

Текущие крепления объектива			Популярные исторические крепления для объективов
Крепление объектива	Фланец Фокусное расстояние	Тип крепления	Крепление объектива	Фланец Фокусное расстояние	Тип крепления
Никон Z	16,0 мм	Штык-нож	Pentax Q	9,2 мм	Штык
Никон 1	17,0 мм	Штык	Самсунг НХ	25,5 мм	Штык
ФУДЖИФИЛМ Х	17,7 мм	Штык	M39 (26 точек на дюйм)	28,8 мм	Винт
Canon EF-M	18,0 мм	Штык	Контакт G	29,0 мм	Штык-нож
Сони Е	18,0 мм	Штык	Никон С	34,85 мм	Штык
Хассельблад Х	18,14 мм	Штык	Четыре трети	38,67 мм	Штык
Микро четыре трети	19,25 мм	Штык	Канон ФД	42,0 мм	Штык или затвор
Лейка Л	20,0 мм	Штык	Минолта SR	43,5 мм	Штык
Канон РФ	20,0 мм	Штык	Эксакта	44,7 мм	Штык
ФУДЖИФИЛМ Г	26,7 мм	Штык	М42 (x1)	45,46 мм	Винт
Лейка М	27,8 мм	Штык	Contax C/Y	45,5 мм	Штык
Канон ЭФ	44,0 мм	Штык	ДКЛ	45,7 мм	Штык
Сигма СА	44,0 мм	Штык	Олимп ОМ	46,0 мм	Штык
Минолта/Сони А	44,5 мм	Штык	Лейка R	64,0 мм	Штык
Пентакс К	45,46 мм	Штык	Контакт 645	64,0 мм	Штык
Никон Ф	46,5 мм	Штык	Броника ETRS	69,0 мм	Штык
Лейка S	50,0 мм	Штык	Pentacon Six/Exakta 66	74,1 мм	Затвор
АРРИ PL	52,0 мм	Затвор (кино)	Хассельблад V	74,9 мм	Штык
Т-крепление	55,0 мм	Винт (M42 x 0,75)	Пентакс 6 х 7	84,95 мм	Штык
Хассельблад H	61,63 мм	Штык	Броника SQ	85,0 мм	Штык
Мамия 645	63,3 мм	Штык	Мамия RZ67	108,0 мм	Штык
Пентакс 645	70,87 мм	Штык	Мамия RB67	111,0 мм	Штык или затвор

Адаптеры для объективов

В связи с недавним появлением систем беззеркальных камер также возник новый интерес к возможности использования широкого спектра объективов сторонних производителей. Из-за самореферентной конструкции этих камер отсутствие зеркала в конструкции корпуса камеры обеспечивает, помимо более компактного общего дизайна, более короткую FFD. Имея это более короткое расстояние регистрации, вы теоретически можете установить любой объектив с более длинным FFD на камеру с более коротким FFD с помощью адаптера объектива.

Адаптер для объектива эффективно компенсирует разницу в фокусном расстоянии между камерой и объективом — например, переходник между объективом Nikon F и Sony E компенсирует разницу в 28,5 мм, чтобы обеспечить надлежащее общее расстояние фокусного расстояния в 46,5 мм. расстояние для объектива Nikon с байонетом F для достижения фокусировки на бесконечность. Хотя это идеальная ситуация, для установки объективов с более длинным FFD на камеры с более коротким FFD существуют адаптеры, которые позволяют физически прикреплять объективы с более короткими измерениями FFD к корпусам камер с более длинным FFD. Оговорка с этими переходниками заключается в том, что вы не сможете добиться фокусировки на бесконечность без включения в сам переходник корректирующего элемента, и вряд ли качество этого корректирующего элемента будет соответствовать качеству устанавливаемого объектива. Однако без корректирующей линзы эта комбинация позволит работать на расстояниях фокусировки меньше бесконечности, поскольку адаптер линзы теперь работает как удлинительная трубка.

Сверху слева направо: Metabones Speed ​​Booster для адаптера Canon EF на Sony E, адаптера Metabones Nikon F на Sony E, адаптера Fotodiox Nikon F на Canon EF с чипом фокусировки Dandelion и адаптера Fotodiox M39 на Leica M

С этим Принимая во внимание базовую концепцию, адаптеры объектива также могут быть значительно более сложными и поддерживать электронную связь между адаптированным объективом и телом за счет использования чипов одуванчика, а некоторые адаптеры даже способны сохранять возможности автофокусировки и стабилизации изображения объектива. С другой стороны, полностью ручные адаптеры не передают никакой информации между камерой и адаптированным объективом, вынуждая вас вручную фокусироваться и регулировать настройки диафрагмы на объективе, а также работать в ручном режиме или в режиме приоритета диафрагмы на камере.

Еще один тип адаптера, который привлек огромное внимание за последние несколько лет, — это стиль, разработанный исключительно для беззеркальных камер формата APS-C и меньшего формата, чаще всего для систем Sony E, Fujifilm X и Micro Four Thirds, который получил широкое распространение. от Metabones и Mitakon Zhongyi. За исключением байонета Sony E, который теперь используется на полнокадровых камерах, эти крепления обычно соответствуют размерам кроп-сенсора и, как таковые, связаны с такими терминами, как «кроп-фактор» и «эквивалентное фокусное расстояние». Эта партия адаптеров для линз стремится сделать эти термины несколько спорными, включив в их конструкцию конденсорную линзу, чтобы минимизировать или, в некоторых случаях, исключить фактор обрезки и увеличить количество света, попадающего на датчик. Это достигается за счет проецирования всего света, собранного объективом, на датчик изображения, а не просто потери света, который обычно обрезается из-за меньших размеров датчика.

Apple может использовать байонетные крепления для сменных объективов камеры iPhone

Изображение героя статьи

AppleInsider может получать партнерскую комиссию за покупки, сделанные по ссылкам на нашем сайте.

Apple исследует использование байонетных креплений объектива — одного из наиболее распространенных механизмов крепления объективов, используемых в современной фотографии — в своей линейке устройств iOS, предполагая, что компания обдумывает сменные аксессуары для объективов для своей линейки устройств iOS.

Патент Apple, выданный Управлением по патентам и товарным знакам США во вторник, описывает механизм, с помощью которого устройство iOS, такое как iPhone или iPod, может быть оснащено байонетным креплением, к которому можно прикрепить различные типы объективов.

Как отмечается в патенте США № 8,687,299 компании Apple на «механизмы крепления штыков», байонетное крепление одновременно удобно и эстетично, а это два важнейших атрибута любого продукта Apple. Крепление правильно выравнивает и надежно прикрепляет объективы к корпусу устройства, сохраняя при этом относительно незаметный профиль, когда он не используется.

Источник: USPTO

Apple отмечает, что другие типы крепления, такие как корпуса со встроенными винтовыми креплениями, изменяют общий дизайн устройства и поэтому нежелательны с точки зрения потребителя. Магнитные крепления можно замаскировать, но этот метод не так надежен, как физическая блокировка, и может привести к смещению линз.

Вместо этого Apple предлагает байонетное решение, интегрированное с лицевой панелью камеры устройства, обращенной назад. Как видно выше, штыки на стороне iPhone практически скрыты в рамке камеры, которая немного выступает над задней частью корпуса. Элемент объектива с чередующимися байонетами можно выравнивать с помощью направляющей точки и поворачивать до тех пор, пока не будет достигнуто надежное удержание с интерференцией.

Фиксаторы и вставки расположены внутри байонетного механизма для обеспечения все более тугой блокировки крутящего момента при вращении в определенном направлении. Фиксаторы на первом механизме крепления (расположенном на устройстве) прижимают второй механизм крепления (расположенный на линзе) наружу в радиальном направлении к податливому элементу. Когда вторые крепежные пластины выталкиваются наружу, между байонетами образуются зазоры до тех пор, пока фиксаторы не достигнут надежной конфигурации, после чего пластины перемещаются внутрь в зафиксированное положение.

Как только фиксаторы на обоих механизмах сработают, стопорные элементы остановят дальнейшее вращение, что означает надежную посадку и предотвращение механических повреждений.

Из-за плотного прилегания байонета он может представлять опасность как для устройства, так и для объектива при падении с высоты. Чтобы предотвратить поломку из-за передачи силы, связанной с падением, байонетное устройство может иметь наклонную поверхность, которая позволяет линзе отсоединяться от устройства без вращения. Крутящий момент, при котором происходит это разъединение, может быть изменен в зависимости от угла рампы и используемых материалов.
