Бинокль устройство: Как работает бинокль

Содержание

Бинокль. Виды и устройство. Работа и параметры. Как выбрать

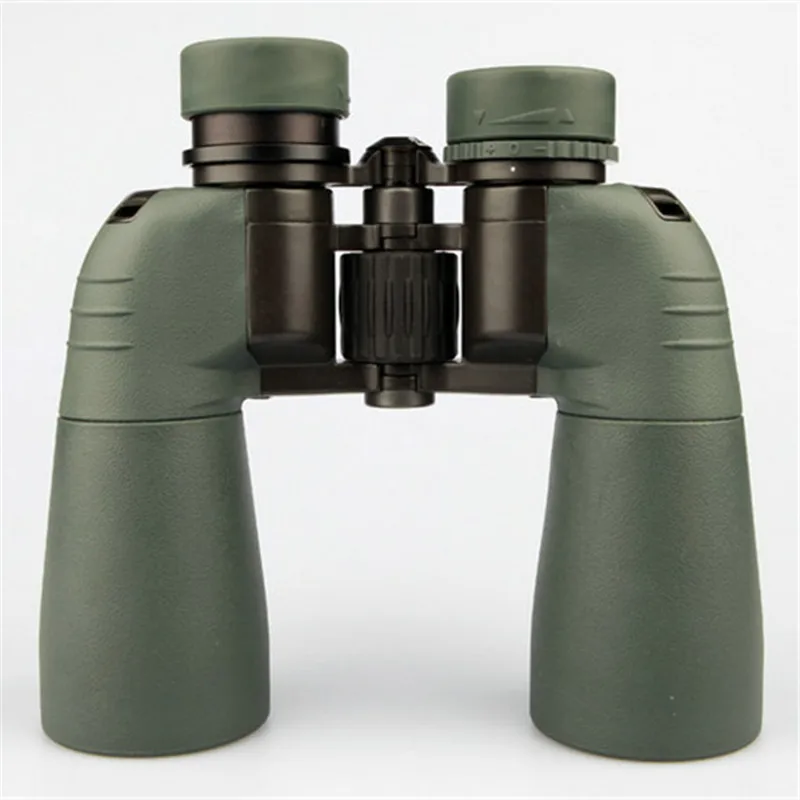

Бинокль – это переносной оптический прибор, который представляет собой соединенные вместе две зрительные трубы с линзами. Он применяется для удаленного наблюдения за предметами, животными, людьми или панорамами. Устройство увеличивает изображение, что позволяет четко рассматривать детали, которые сложно увидеть невооруженным глазом.

Чтобы научиться применять подобную оптику потребуются считанные секунды. В плане использования это очень простая техника. Нужно взять корпус бинокля в руки и приложить его окуляры к глазам. В связи с тем, что строение лица у каждого человека индивидуальное, расстояние между глазами отличается. В связи с этим в конструкции устройства предусматривается возможность корректировки некоторых параметров. Зрительные трубы соединены между собой не жестко, что позволяет менять угол между ними, расширяя или сужая расстояние между глазками под особенности строения лица.

После того, как устройство настроено под расстояние между глазами нужно выставить кратность увеличения. Такая функция имеется не у всех биноклей. Регулировка осуществляется специальным колесиком или рычагом, расположенным за правым окуляром. Вращение регулировочной шайбы позволяет подстроить оптимальную степень увеличения. Если рассматривать сравнительно близкие объекты, выставляется минимальная кратность. Когда нужно обследовать дальний горизонт, степень увеличения ставится на максимальный уровень.

Помимо индивидуальных особенностей строения лица, у каждого человека разное качество зрения. Одни страдают близорукостью, вторые дальнозоркостью, а третьи имеют практически идеальные глаза. В результате кристаллик глаза по-разному проектирует изображение, передавая его в мозг. В связи с этим расположение линз внутри бинокля должно быть адаптировано под особенности человека. Это явление абсолютно аналогично с тем, что и в очках для зрения. Линзы с разными диоптриями подходят одним, и совершенно непригодны другим. Для решения данной проблемы у биноклей осуществляется фокусировка путем вращения правового или обоих глазков. Если установленные настройки не подходят, то изображение кажется размытым и практически белым. После регулировки оно приобретает четкость.

Бинокли по предназначению
  • Спортивные.
  • Туристические.
  • Охотничьи.
  • Астрономические.
  • Военные.
  • Театральные.

Спортивные обычно применяются судьями различных состязаний, для наблюдения за спортсменами. Также их используют участники военно-спортивных состязаний, таких как пейнтбол.

Туристические используют путешественники. Это сравнительно легкие устройства, с помощью которых можно просматривать окружающий ландшафт в поисках более простого маршрута по пересеченной местности.

Также бинокль применяется и охотниками для наблюдения за дичью. Использование оптических приборов позволяет находясь на одном месте определить где находится птица или другая живность, не создавая при этом отпугивающий шум.

Астрономические являются довольно массивными, поскольку имеют многократную степень увеличения. Они применяются для наблюдения за небосводом. Конечно, их кратность существенно уступает телескопу, но такие приборы имеют большое преимущество – возможность наблюдения за объектом двумя глазами. Большинство любительских телескопов имеют только один окуляр, поэтому бинокли в этом плане их превосходят. Их способность увеличивать объекты позволяет рассматривать Луну, а также движущиеся неподалеку небесные тела. Технические возможности такой техники не оставляют шансов открыть новые кометы или планеты, но для развлекательных осмотров параметры вполне достаточные.

Военные являются одними из самых безотказных. Для них характерна повышенная устойчивость к механическому воздействию. Такие бинокли могут существенно отличаться между собой в зависимости от направления их применения. Для военных целей выпускают бинокли предназначенные для разведывательной деятельности, корректировки обстрела артиллерией или дозорных на вышках и морских судах.

Самыми компактными являются театральные. Они имеют небольшую кратность и часто оснащаются специальной ручкой для удобного удержания рукой на протяжении длительного времени. Такие устройства покупают любители посещать театры и концерты. Увеличительная оптика позволяет рассматривать действие на сцене, при этом находясь в последних рядах.

Кратность бинокля

Или степень увеличения бинокля является одним из главных критериев выбора данной оптики. Чем выше этот показатель, тем с более удаленного расстояния можно будет рассматривать объект, определяя при этом мелкие детали. Зачастую каждый бинокль имеет в своем названии цифровое обозначение, к примеру: 20X50. Цифра 20 обозначает, что устройство способно увеличить изображение в 20 раз. Не указание данного показателя в названии является редким исключением. В этом случае узнать о кратности можно осмотрев корпус прибора. Надпись пишется нестираемой краской со стороны окуляра. Приборы, у которых имеется функция корректировки кратности тоже имеют цифровое обозначение. К примеру: 8-24X50 означает, что оптика способна проводить увеличение в пределах от 8 до 24 раз.

Диаметр объектива

Очень важным фактором, на который нужно обратить внимание приобретая бинокль, является диаметр объектива. Этот показатель определяет размерные параметры линз, которые обеспечивают увеличение.

Нужно понимать, что объектив и окуляр — это разные части бинокля. Объектив представлен трубкой большего диаметра. Он поворачивается к объекту исследования, а глазок – это линзы, к которым прикладываются глаза.

Показатели диаметра объектива также указываются в цифровой части названия модели. К примеру: надпись 10×25 обозначает, что устройство имеет объектив диаметром 25мм. Чем выше этот показатель, тем лучше изображение. Дело в том, что большой объектив получает много света, поэтому увеличенная картинка получается контрастной и хорошо освещенной. Так, если устройство с диаметром 25 мм сможет работать только на хорошем дневном свете, то с объективом на 70 мм можно даже в ночное время.

Показатели выходного зрачка

Это также важный параметр, на который нужно обратить внимание, подбирая бинокль. Иными словами, под данным понятием скрывается уровень потока света, который окуляр может передать глазу. Он высчитывается простой математической формулой. Необходимо диаметр объектива разделить на кратность. К примеру: устройство с показателями 10х50 имеет показатель выходного зрачка 5 мм (50/10=5 мм).

Необходимо, чтобы этот показатель соответствовал возможностям человеческого глаза. Так в дневное время зрачок сужается до уровня 2-4 мм. Таким образом, если прибор тоже работает в этом диапазоне, смотреть через него будет более чем комфортно. Ночью зрачок человека значительно расширяется до показателей 6-8 мм, поэтому бинокль с показателем выхода зрачка 2 мм будет не комфортным для зрения. Оптимальным считается, если характеристика выходного зрачка располагается в пределах от 4 до 7 мм, что сделает оптику универсальной для дня и ночи.

Наличие просветляющего покрытия

Бинокль состоит из множества линз, которые способны пропустить через себя не весь свет, поскольку обладают свойством отражения. Даже у сравнительно недорогого бинокля может быть 10 линз. В конечном счете через них до глаз дойдет около 45% света, поэтому изображение будет менее контрастным и светлым. Чтобы компенсировать этот недостаток линз на них наносится специальное покрытие.

Просветляющий слой делает производство более дорогим, поэтому не все бинокли его имеют. В связи с этим при выборе оптического устройства нужно искать в инструкции к нему следующие термины:
  • Coated – один слой полимера на внешней линзе.
  • Fully coated – по одному слою на всех линзах.
  • Multi coated – многослойное покрытие только на внешней линзе.
  • Fully multi coated – многослойное покрытие по всем установленным линзам.
Устройство линз в зрительных трубках

Если рассматривать устройство бинокля внешне, то несложно понять, что зачастую его линзы располагаются по отношению друг к другу не в один ряд, как у подзорной трубы, которую раньше использовали мореплаватели и военные генералы. Трубки окуляров обычно сдвинуты по отношению к каналу объектива.

Если рассматривать системы устройства линз в зрительных трубках, которые применяются сейчас, то можно выделить следующие системы:
  • Галилея.
  • Порро.
  • Руф-призмы.

Система призм по методу Галилея предусматривает их прямое расположение. Такой способ можно встретить разве что в театральных биноклях, поскольку он имеет массу недостатков и является самым примитивным. Именно из него осуществлялось развитие оптики.

Призмы Порро предусматривают отличную пропускаемость света. Получаемое от них изображение имеет повышенную контрастность. Такая система дает картинку с высокой объемностью, но сама конструкция довольно массивная. В результате устройство имеет увеличенные габариты, поэтому его не так легко переносить.

Руф-призмы практически не уступают системе Порро, но при этом обладают гораздо меньшими габаритами. Такие бинокли довольно часто встречаются в продаже. Они особенно ценятся туристами благодаря небольшому весу и габаритам, что особенно важно при пешем путешествии по пересеченной местности.

Похожие темы:
  • Телескоп. Виды и устройство. Применение и как выбрать. Особенности
  • Прибор ночного видения. Виды. Применение. Работа. Как выбрать
  • Лупа. Виды и устройство. Работа и применение. Особенности
  • Защитные очки. Виды и применение. Покрытия линз и особенности

§ 7. Назначение, общее устройство призменных биноклей, компасов, приемы работы с ними

Призменные бинокли Б-6, Б-8 и БИ-8 являются наиболее распространенными приборами наблюдения. Они предназначаются для наблюдения за полем боя, изучения местности, разведки целей, наблюдения за результатами стрельб, а также для измерения вертикальных и горизонтальных углов. Устройство биноклей Б-6 и Б-8 аналогично, поэтому их общее устройство рассмотрим на примере бинокля Б-6 (рис. 11.11).

П ризменный бинокль состоит из двух зрительных труб, соединенных шарнирной осью. Шарнирная ось, обеспечивающая параллельность оптических осей зрительных труб, служит для установки расстояния между центрами окуляров соответственно расстоянию между зрачками глаз (базе глаз) наблюдателя. Если база глаз известна, то ее можно установить на шкале расстояний и нанесенной на головке шарнирной оси, обращенной к окулярам.

Оптическую схему каждого монокуляра составляют:

— объектив и окуляр;

— призменная оборачивающая система, состоящая из призм (3 и 4). Объектив вместе с

Рис. 11.11. Бинокль Б-6 (Б-6х30): призменной оборачивающей системой

1 — объективы; 2 — окуляры; 3 и 4 — дают в фокальной плоскости прямое

призмы; 5 — диоптрийное кольцо; изображение, которое в правом монокуляре

6 — шарнирная ось; 7 — шкала расстоя- совпадает с плос­костью сетки. Это изображение

ний между окулярами. рассматривается через окуляр (2) как через

лупу, в увеличенном виде. Для фокусировки

окуляры сделаны подвижными относительно окулярных трубок.

Передвижение окуляра осуществляется его вращением по винтовой нарезке окулярной трубки. С подвижной частью окуляра связано диоптрийное кольцо (5), на котором нанесена шкала перемещения окуляра в диоптриях. Установка шкалы на 0 соответствует нормальному зрению.

Бинокль БИ-8 отличается от бинокля Б-8 тем, что имеет в левом монокуляре устройство, обеспечивающее наблюдение инфракрасных прожекторов. Оно состоит из экрана, механизма переключения экрана и светофильтра.

Экран представляет собой тонкую пластинку специального химического состава, чувствительного к инфракрасным лучам. Инфракрасные лучи, попадая на экран, вызывают его свечение. Поэтому при наведении бинокля на инфракрасный прожектор в поле зрения левого монокуляра наблюдается изображение прожектора в виде светлого пятна зеленоватого оттенка.

Для получения хорошей видимости при наблюдении в бинокль его тщательно подгоняют по глазам. Для этого сначала правый, а затем левый окуляр устанавливают на резкость изображения по какому-либо удаленному предмету (не ближе 200 м) с резкими контурами. При подгонке правого окуляра левый объектив закрывают ладонью левой руки. Ведя наблюдение обоими глазами и держа бинокль левой рукой, правой рукой вращают муфту правого окуляра до тех пор, пока не появится в поле зрения четкое изображение местного предмета и углоизмерительной сетки. Затем берут бинокль в правую руку, закрывают ладонью правый объектив и аналогичным образом добиваются четкого изображения того же предмета в левом окуляре.

Для того чтобы установить расстояние между окулярами (по базе глаз наблюдателя), разводят зрительные трубы бинокля вокруг шарнирной оси как можно дальше, а потом сближают до тех пор, пока поля зрения обеих труб не совпадут в один четко очерченный круг, с отчетливым и резким изображением наблюдаемого местного предмета. Рекомендуется запомнить показания диоптрийных шкал окуляров (например, правый — 1-2, левый — 1) и величину базы глаз (например, 70 мм).

Тогда при последу­ющем пользовании биноклем его уже не подгоняют, а перед наблюдением устанав­ливают на шкалах деления для своих глаз.

Для наблюдения в бинокль ему придают устойчивое положение, упирая локти в края окопа или в грудь (при наблюдении сидя — в колени).

Чтобы с помощью бинокля измерить горизонтальные или вертикальные углы, поступают следующим образом.

Для измерения угла между двумя ориентирами (местными предметами, целями), когда оба их изображения помещаются в поле зрения бинокля, совмещают один из длинных штрихов горизонтального ряда сетки с одним из предметов, отсчитывают число делений между предметами, умножают их на пять и получают значение измеряемого угла в делениях угломера. Если же оба предмета выходят за пределы углоизмерительной сетки бинокля, то угол между этими предметами измеряют по частям. В этом случае выбирают на местности резко выделяющиеся между предметами контурные точки. Перемещая последовательно от предмета к контурной точке сетку бинокля, измеряют углы между ними.

Тогда сумма всех измеренных промежуточных углов и будет равна определяемому углу между двумя предметами (рис. 11.12). Углы в вертикальной плоскости измеряют так же, пользуясь при этом шкалой вертикального ряда штрихов и крестиков сетки.

Рис. 11.12. Измерение горизонтальных углов

Устройство магнитного компаса. При ориентировании на местности наиболее широко применяются: компас Андрианова и АК ( артиллерийский компас). Компас Андрианова показан на рис. 11.13.

Рис. 11.13. Компас Андрианова:

1 — крышка со стойками для визирования;

2 — круговая шкала;

3 — магнитная стрелка;

4 — тормоз.

Внутри круглой коробки помещена круговая шкала, разделенная на 360°. На ней имеются буквы С, Ю, В, 3, что означает: север, юг, восток, запад.

А ртиллерийский компас (АК) (рис. 11.14) состоит из корпуса (1) и угломерной. шкалы (3) в корпусе (2) лимба. Шкал а разделе на на 60 делений, цена деления 1-00.

Рис. 11.14. Артиллерийский компас (АК):

1 — корпус; 2 — вращающийся корпус шкалы; 3 — круговая шкала; 4 — крышка; 5 — магнитная стрелка для визирования; 6 — выступ тормоз­ного рычага стрелки; а — зеркало; б — вырез; в — защелка.

Счет делений возрастает по ходу часовой стрелки. На корпусе компаса неподвижно закреплено визирное приспособление (целик и мушка). Вращение корпуса лимба позволяет, не изменяя положения компаса, быстро совмещать нулевое деление шкалы с северным концом магнитной стрелки. На внутренней стороне откидной крышки (4) компаса помещено металлическое зеркало (а), которое дает возможность. при визировании на предмет контролировать положение магнитной стрелки.;

На крышке имеется вырез (б) для визирования и защелка (в).

Тормоз магнитной стрелки действует автоматически. При закрытом положении крышки выступ (6) тормозного рычага стрелки опущен вниз и стрелка прижата к стеклу. При открытом положения крышки выступ (6) поднимается вверх и стрелка приводится в рабочее положение.

Проверка компаса. Чтобы проверить исправность любого компаса, необходимо:

— установить компас горизонтально, отпустить тормоз стрелки и, когда стрелка успокоится, начать отсчет по лимбу против ее северного конца;

— вывести стрелку несколько раз из равновесия, поднося к ней какой-нибудь

стальной или железный предмет.

Если после каждого смещения стрелка будет быстро устанавливаться на одном и том же отсчете, то компас исправен, в противном случае его надо заменить.

УСТРОЙСТВО БИНОКЛЯ, Б-8, ОСОБЕННОСТИ УСТРОЙСТВА БИНОКЛЯ Би-8 — МегаЛекции

Глава 1



«Бинокли»



ЛИТЕРАТУРА:



1. Бинокли Б-6, Б-8, Б-12, Б-15. Руководство службы, изд. 1974г. стр. 4-17, 27-29.

2. Вороновский Д. Д. «Материальная часть артиллерии, боеприпасов и приборов», изд. 1958г., стр., 306-314.

3. Руководство по применению приборов для разведки и стрельбы артиллерии, изд. 1985г., стр 9-19.

4. Учебник сержанта РВиА СВ книга 2, стр., 141-146.



Параграф №1

НАЗНАЧЕНИЕ, ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ

БИНОКЛЕЙ Б8 и Би 8



Бинокль является основным наблюдательным прибором для всех родов войск и предназначается для наблюдения за полем боя, отыскания и изучения целей, измерения горизонтальных и вертикальных углов и корректирования стрельбы, а бинокль Би-8, кроме того, предназначен для наблюдения и разведки инфракрасных прожекторов применяемых в комплекте приборов ночного видения (прицеливания) и ночного вождения автомобилей (танков) в ночное время.

Основные тактико-технические данные:



№ п/п Характеристики Б-8 Би-8
1. Увеличение 8x 8x
2. Поле зрения — с выключенным экраном — с включенным экраном   8°30’   8°30’ 7°
3. Диаметр входного зрачка 30мм 30мм
4. Диаметр выходного зрачка 3,8мм 3,8мм
5. Удаление выходного зрачка 10,8мм 10,8мм
6. Разрешающая сила — с выключенным экраном — с включенным экраном     7″ 15’
7. Масса бинокля   610 гр

Комплектность бинокля

В комплектность бинокля Б8 и Би8 входят:



1. Бинокль 1шт
2. Футляр с плечевым ремнем 1шт
3. Оранжевые светофильтры в оправе 1шт
4. Покрышка окуляров с шейным ремнем 1шт
5. Салфетка фланелевая 200х200мм 1шт



Параграф №2

УСТРОЙСТВО БИНОКЛЯ, Б-8, ОСОБЕННОСТИ УСТРОЙСТВА БИНОКЛЯ Би-8



Бинокль состоит из двух зрительных труб (монокуляров) соединенных между собой шарниром (рис. 1).

Каждый монокуляр состоит из:

· оптической схемы;

· корпуса;

· объективной части;

· окулярной части.

Оптическая схема монокуляра бинокля состоит из:

· объектива;

· призменной оборачивающей системы;

· окуляра;

· сетки, находящейся только в фокальной плоскости объектива правого монокуляра.



Рис. 1
1. окуляр 2. диоптрийная шкала 3. ось шарнира 4. объектив 5. призмы 6. линзы окуляра 7. светофильтр 8. антабка
Рис. 2

Объектив служит для получения изображения рассматриваемых предметов.

Он строит в своей фокальной плоскости действительное, уменьшенное и повернутое на 180° в 2-х плоскостях (сверху вниз и справа налево) изображение предмета.

Призменная оборачивающая система предназначена для получения прямого изображения, рассматриваемого предмета, т.е. изображение даваемое объективом поворачивается на 180°, в 2-х плоскостях (сверху вниз и справа налево).

Первая призма изменяет ход лучей на 180° и поворачивает изображение рассматриваемого предмета по высоте – (сверху вниз), вторая призма изменяет направление лучей на 180° и поворачивает изображение справа налево.

Угломерная сетка служит для измерения углов в горизонтальной и вертикальной плоскостях. Угловое расстояние между крайними штрихами по горизонтали равно 1-00. Это расстояние разделено на десять делений, которые обозначенных длинными штрихами, расстояние между длинными соседними штрихами равно 0-10. Это расстояние разделено коротким штрихом на две равные части, ценой 0-05. Высота длинного штриха составляет 0-05, малого 0-02,5. Угловое расстояние между крестами по вертикали 0-20 разделено на четыре равные части ценой 0-05 (рис. 2).

Окуляр служит для увеличения изображения предмета, построенного объективом в своей фокальной плоскости.

Окуляр состоит из пяти линз.

Корпус предназначен для соединения всех частей монокуляра в одно целое.

Представляет собой силуминовую отливку сложной конфигурации.

Внутри корпуса находится мостик, составляющий одно целое с корпусом и обеспечивающий правильную установку призм, оборачивающей системы. Призмы плотно прижимаются к плоскостям мостика с помощью пружин, концы которых закреплены в приливах внутри корпуса. Корпус имеет нарезные части для ввинчивания обоймы объектива и основания окуляра.

Внутренняя поверхность корпуса покрыта оксидной пленкой, предохраняющей его от коррозии.

Снаружи на корпусе имеется антабка (8) для крепления шейного ремня.

На правом монокуляре имеется прилив с отверстием, образующим наружную ось шарнира, а на левом монокуляре верхний и нижний прилив предназначен для сборки шарнира. Снаружи корпус оклеен резиной с тисненым рисун­ком и окрашен в черный цвет. К корпусу крепятся верхняя и нижняя крышки винтами.

Объективная часть состоит из:

· обоймы;

· объектива в эксцентриковой оправе;

· эксцентрикового кольца;

· прижимного кольца;

· колпака объектива.

Вместе с оправой объектив вставлен в обойму и закреплен в ней прижимным кольцом, которое ввинчиваясь в обойму давит на эксцентриковое кольцо, а последнее прижимает оправу объектива к выступающей плоскости обоймы объектива. Обойма имеет две внешние нарезки; одной нарезкой обойма ввинчивается в корпус, а на вторую навинчивается колпак объектива, предохраняющий объектив от механических повреждений и загрязнения.

Окулярная часть состоит из:

· основания окуляра;

· обоймы окуляра с линзами;

· муфты;

· поджимного кольца;

· глазной раковины.

Окулярная часть собрана, на основании, которое своей нарезной частью ввинчено в резьбовое отверстие верхней части корпуса монокуляра.

В нижнюю часть основания правого монокуляра вставлена оправа с сеткой. В верхнюю часть основания при помощи многозаходной резьбы с большим шагом ввинчена обойма, в которой закреплены линзы окуляра.

Линзы окуляра укреплены в обойме с помощью оправы глазной линзы, ввинченной в верхнюю часть обоймы, и промежуточных колец.

На штифты, запрессованные в верхней части обоймы надета муфта и скреплена с обоймой поджимным кольцом, которое, навинчиваясь на обоймy окуляра, прижимает к ней муфту. Поджимное кольцо стопорится на обойме стопором. На нижнем срезе муфты нанесена диоптрийная шкала, в пределах ± 6 диоптрий.

На верхнюю резьбовую часть обоймы навинчена раковина, которая фиксирует положение глаза наблюдателя в плоскости выходного зрачка бинокля.

При вращении муфты обойма ввинчивается в основание или вывинчивается из него, т.е. окуляр перемещается, приближаясь к угломерной сетке или удаляясь от неё. Этим и достигается установка окуляра на резкость изображения сетки и изображения предметов. Величины перемещения окуляра отсчитывают по диоптрийной шкале. Пределы возможных перемещений окуляра вверх и вниз ограничиваются кольцевым выступом у верхнего среза основания.



Шарнир служит для подвижного соединения монокуляров между собой что позволяет устанавливать базу глаз.



Шарнир состоит из:



1. двух винтов.

2. двух дисков;

3. осевой гайки;

4. оси шарнира.



Проушины правого монокуляра соединены жестко наружной осью шарнира.

Проушины правого монокуляра помещаются между проушинами левого монокуляра и соединяются между собой внутренней осью, вставленной снизу. Ось от поворота удерживается двумя штифтами. Сверху в ось ввинчена гайка. Между трущимися поверхностями проушин поставлены латунные шайбы для уменьшения трения и износа проушин, а также плавности хода. На верхней и нижней частях шарнира винтами закреплены диски. На верхнем диске нанесена шкала базы глаз от 56 до 74мм, с делениями через 2мм и цифрами 60 и 70.



Особенности устройства бинокля БИ-8



Рис. 3 Бинокль Би-8 (разрез правого монокуляра и шарнира)






Рис. 4 Бинокль БИ8 (разрез левого монокуляра): 1. винт 2 ось шарнира 3. диск нижний 4. винт 5. штифт 6. шайба 7. резиновая оклейка 8. корпус левый 9. крышка 10. объектив 11. колпачок объектива 12. зажимное кольцо 13. эксцентриковое кольцо 14. оправа объектива 15. обойма объектива 16. пружина 17. колпачок призмы   18. вторая призма оборачивающей системы 19. первая призма оборачивающей системы 20. втулка 21. диафрагма 22. пружина 23. заслонка 24. экран в оправе 25. кольцо 26. крышка 27. винт 28. светофильтр 29. рукоятка 30. основание окуляра 31. светофильтр в оправе 32. диск верхний 33. шайба 34. винт 35. гайка шарнира




Конструкция бинокля БИ-8 в основном аналогична конструкции бинокля Б-8; исключением является форма верхней крышки правого монокуляра, а также левый монокуляр, имеющий устройство, обеспечивающее наблюдение инфракрасных прожекторов.

Устройство для наблюдения инфракрасных прожекторов состоит из:

· экрана;

· механизма переключения экрана;

· светофильтра.

Экран представляет собой тонкую пластинку специального химического состава, чувствительного к инфракрасным лучам. Эта пластинка помещена между двумя стеклами, предохраняющему её от действия влаги и воздуха. Экран помещен в оправу.

Механизм переключения экрана предназначен для включения и выключения экрана.

Механизм собран на верхней крышке. Через втулку, установленную на резьбе в крышке 1, проходит ось 2. На одном конце этой оси, с внутренней стороны крышки, закреплен рычаг 10, к которому привинчен экран в оправе.

На другом конце оси 2 посажен сухарик 6, закрепленный на оси коническим штифтом 7. Рукоятка 4 закреплена на сухарике винтами 3,4. Пружина 5, поставленная на оси 2 с упором во втулку и в сухарик 6, создает необходимую силу трения для удерживания экрана в положениях «Вкл» и «Выкл». Вращение рукоятки ограничивается упором II, запрессованным в крышке бинокля.

Светофильтр 28 установлен в крышке 26 (как в своей оправе) и прижимается к ней кольцом 25. С целью защиты оптики левого монокуляра от света, поступающего через светофильтр, по верхнему срезу корпуса левого монокуляра установлена заслонка 23.

Принцип работы бинокля БИ-8

При работе с экраном лучи, поступающие от инфракрасного источника света, проходят через объектив прибора и воздействуют на экран, находящийся в фокальной плоскости объектива прибора.

В месте действия инфракрасных лучей на экране возникает свечение, дающее видимое изображение источника в виде круглого с нерезкими краями пятна, которое и рассматривается в окуляр прибора.

Цвет видимого изображения источника зависит от химического состава экрана. Применяемые обычно чувствительные слои дают свечение зеленоватого оттенка.

Для поддержания чувствительности экрана к инфракрасным лучам светящийся слой требует предварительной зарядки светом, в дневное время от лучей солнца, в ночное время от искусственного источника света (Электрическая лампочка карманного фонаря, фары автомобиля, горящей спички и др.) С этой целью экран предварительно помещается под светофильтр.

Бинокли укладывают в футляры.

Футляр предохраняет бинокль от загрязнения, воздействия различных атмосферных условий и механических повреждений; футляр также обеспечивает удобное обращение с биноклем в походном и боевом сложении.

Глава 2

«Буссоль»

ЛИТЕРАТУРА:

1. Руководство по применению приборов для разведки и стрельбы артиллерии, изд. 1985г., стр., 76-85.

2. Учебник сержанта РВиА СВ книга 2, стр., 146-149.



Параграф №1

НАЗНАЧЕНИЕ И ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ БУССОЛИ ПАБ-2.

Перископическая артиллерийская буссоль является основным артиллерийским прибором и предназначена для определения магнитных азимутов, измерения горизонтальных и вертикальных углов и расстояний, для ориентирования орудий и приборов.

Кроме того, буссоль может быть использована для наблюдения из-за укрытия и для изучения местности и целей.

Основные тактико-технические данные.



Оптические:
увеличение 8х
поле зрения 0-83 (5°)
удаление выходного зрачка 12,5мм
диаметр входного зрачка 22мм
диаметр выходного зрачка 2,8мм
Конструктивные:
перископичностъ 350мм
пределы измерения углов: горизонтальных вертикальных     60-00 ± 3-00
точность измерения углов 0-01
Весовые:
масса буссоли 2,5кг
масса треноги 3,4кг
масса комплекта 11,9кг



Комплект буссоли ПАБ-2



буссоль 1шт
футляр 1шт
перископ 1шт
футляр перископа 1шт
тренога 1шт
комплект освещения 1шт
техническая документация (формуляр, техническое описание)   1к-т
ЗИП 1к-т

1. перископ;

2. тренога;

3. аккумуляторная батарея в футляре;

4. патрон лампы сетки;

5. патрон переносной лампы;

6. футляр перископа;

7. футляр буссоли.



Параграф №2

Устройство буссоли ПАБ-2

Рис. 1 Общий вид буссоли 1. отсчет угломерного кольца 2. отсчет буссольного кольца

Буссоль представляет собой соединение оптического и углоизмерительного прибора с ориентир буссолью.

Буссоль состоит из следующих основных частей:

· вертикальной оси-шестерни с шаровой пятой;

· корпуса установочного червяка с основной шестерней;

· ориентир-буссоли;

· корпуса отчетного червяка;

· монокуляра.

Вертикальная ось-шестерня с шаровой пятой, корпус установочного червяка, с основной шестерней и ориентир-буссоль составляют нижнюю часть буссоли. После ориентирования в направлении «Север-юг» нижняя часть во время работы оставляется неподвижной.

Корпус отсчетного червяка с монокуляром составляют верхнюю часть буссоли, которая во время работы вращается относительно нижней части буссоли, (кроме магнитной стрелки и шпиля). Части буссоли, перископ и тренога изготовлены из антимагнитных металлов или сплавов.

Рис. 2 1. ось шестерня; 2. шаровая пята.





Вертикальная ось-шестерня является основанием, на котором собраны все механизмы буссоли. К нижней части оси на резьбе прикреплена шаровая пята для установки и закрепления буссоли в чашке треноги. На утолщенной части оси нарезано червячное колесо, а на тонкой части имеется две обработанные цилиндрические поверхности, на которых вращается основная шестерня (рис. 31).

В верхней части нарезана левая резьба для ввинчивания винта. На нижней цилиндрической поверхности имеется кольцевая канавка, в которую помещается сальник, исключающий попадание пыли, грязи.

Корпус установочного червяка предназначен для размещения в нем установочного червяка, ориентир-буссоли и основной шестерни.

Корпус установочного червяка надет на вертикальную ось-шестерню.



Корпус представляет собой отливку с приливами. На корпусе имеется:



· прилив для установочного червяка;

· прилив для крепления ориентир-буссоли; на приливе имеются два окна, в которые ввинчены (в оправах) защитные стекла; сверху на приливе нанесены буквы «С» и «Ю», соответствующие северному и южному концам магнитной стрелки;

· проушины, в которых закреплен рычаг тормоза угломерного кольца;

· четыре прилива для крепления основной шестерни.

Рис. 3 1. корпус отсчетного червяка 2. винт 3. шаровой уровень 4. основная шестерня 5. отводка 6. подпятник 7. эксцентриковый подшипник 8. установочный червяк 9. маховичок 10. корпус установочного червяка 11. тормозное кольцо 12. угломерное кольцо 13. буссольное кольцо

Основная шестерня имеет форму стакана с внутренней осью и червячной шестерней, нарезанной по верхнему наружному краю. Она крепится к приливам корпуса четырьмя винтами. На нижней части основной шестерни стопорными винтами закреплено буссольное кольцо и свободно надето угломерное кольцо.

Окружности буссольного и угломерного колец разделены каждая на 60 делений ценой 1-00.

Четные деления оцифрованы. На буссольном кольце оцифровка делений возрастает в направлении движения часовой стрелки, если смотреть сверху, на угломерном в обратном направлении. Штрихи и цифры на буссольном кольце заполнены черной краской, на угломерном — красной. Шкалы колец являются шкалами грубого отсчета. Указатели для снятия отсчета закреплены винтами на корпусе отсчетного червяка и обозначены буквами «Б» и «У».

В круговую канавку основной шестерни вставлено разрезное тормозное кольцо. В пазу основной шестерни помещается конус, который под действием пружины опускается вниз, разводит тормозное кольцо и плотно затормаживает угломерное кольцо. Конус опирается на выступ рычага, закрепленного в проушине корпуса установочного червяка. Выключение тормоза угломерного кольца осуществляется нажатием на нижний конец рычага, конус поднимается, выходит из разрезного тормозного кольца, последнее освобождает угломерное кольцо.

Установочный червяк служит для поворота всей буссоли вокруг вертикальной оси. Помещен в приливе корпуса и состоит из следующих основных частей:

· эксцентрика;

· червяка с маховиком;

· подпятника;

· отводки;

· пружины.

Эксцентрик вставлен в прилив корпуса установочного червяка от осевого перемещения удерживается гайкой, застопоренной винтом.

Между корпусом установочного червяка и эксцентриком поставлена заводная спиральная пружина.

В отверстие эксцентрика вставлен червяк, который входит в зацепление с шестерней оси. От осевого перемещения червяк удерживается подпятником и рычагом, прикрепленным к корпусу установочного червяка двумя винтами. На другой конец червяка при помощи штифта крепится маховичок. Эксцентрик под действием спиральной пружины повернут так, что плотно прижимает червяк к шестерни оси.

Действие установочного червяка.

При вращении маховичка вращается червяк, который заставляет поворачиваться корпус установочного червяка.

Если буссоль требуется повернуть быстро на большой угол, то червяк необходимо расцепить с шестерней оси при помощи отводки.

При нажатии на отводку поворачивается эксцентрик и выводит червяк из зацепления и буссоль можно свободно повернуть на любой угол.



Ориентир-буссоль предназначен для ориентирования буссоли в направлении север-юг по магнитной стрелке.

Она представляет собой коробку, присоединенную снизу к приливу корпуса установочного червяка.





Рис. 4

Ориентир-буссоль состоит из следующих основных частей:

1. коробка;

2. магнитная стрелка с агатовым подшипником;

3. шпиль;

4. пружина пластинчатая;

5. винт тормоза;

6. предохранительный рычажок;

7. упор.

Коробка служит для сборки всех частей ориентир-буссоли.

В коробке при помощи двух винтов на концах крепятся две пластинки с установочными рисками. Эти пластинки можно перемещать и устанавливать строго по оси магнитной стрелки при помощи винтов, размещенных по бокам и с торцов в коробке.

Снизу в центре коробки нарезана резьба, в неё ввинчен винт со шпилем. На шпиле свободно одета втулка с кольцевой канавкой, в которую входит пружина.

В другое отверстие снизу ввинчен винт тормоза. Винт при ввинчивании упирается в упорную шайбу, прикрепленную к коробке винтом. На винте тормоза до упора в буртик одевается предохранительный рычажок и штифтом крепиться маховичок. Сверху винт имеет кольцевую канавку, в которую входит пружина. Пружина крепится к коробке двумя винтами.

Сверху к коробке двумя винтами крепится упор.

Магнитная стрелка, изготовленная из специальной магнитной стали, запрессована в прорезь оправы агатового подпятника. Центр тяжести стрелки для устойчивости расположен ниже точки опоры (острия шпиля), а верхние рабочие срезы концов стрелки лежат на одной прямой с точкой опоры, это повышает точность ориентирования, для уравновешивания стрелки на легком плече закреплен грузик.

Торможение магнитной стрелки и её освобождение осуществляется при помощи винта тормоза.

Для освобождения магнитной стрелки необходимо вывинтить винт тормоза и вывести конец предохранительного рычажка из-под коробки.

При вывинчивании винта сжимается пластинчатая пружина и опускает втулку и магнитная стрелка своим агатовым подшипником устанавливается на острие шпиля.

Для закрепления стрелки необходимо ввинтить винт тормоза. При ввинчивании винта тормоза пружина будет подниматься вверх и поднимает втулку, которая снимает магнитную стрелку с острия шпиля и прижмет её к упору.

Одновременно за счет трения предохранительный рычажок повернется и зайдет под коробку. В этом случае буссоль можно уложить футляр.

Рис. 5 1.сетка 2.линзы окуляра 3.корпус монокуляра 4.втулка 5.маховичок 6.конус 7.кнопка 8.пружина 9.пружина 10.угломерный барабан 11.эксцентрик 12. отсчетный червяк 13.пружина 14.отводка 15.подпятник 16.втулка 17.маховичок 18.буссольный барабан

Корпус отсчетного червяка предназначен для размещения отсчетного червяка и крепления монокуляра.

Корпус отсчетного червяка надет на трубчатую ось основной шестерни и закреплен винтом с левой резьбой.

На корпусе имеется:

· прилив для отсчетного червяка;

· прилив для крепления шарового уровня;

· кронштейны для установки монокуляра;

· пластинка с указателями, обозначенными буквой «Б» (2) черного -цвета и буквой «У» (1) красного цвета, напротив которых снимается грубый отсчет с буссольного и угломерного колец. (смотри рисунок 1)

Отсчетами червяк предназначен для наводки монокуляра в горизонтальной плоскости. Размещен в приливе корпуса в эксцентрике. Состоит из следующих основных частей:

· эксцентрика;

· отсчетного червяка с маховичком;

· спиральной пружины;

· отводки;

· втулки;

· буссольного барабана.

В прилив корпуса вставлен эксцентрик со спиральной пружиной, один конец которой входит в корпус, другой в эксцентрик. На выступающей цилиндрической части эксцентрика надета отводка, а на резьбовой участок навинчена гайка четка и застопорена винтом. Отводка жестко закреплена на эксцентрике с помощью винта. Таким образом, эксцентрик может только вращаться от осевого перемещения, эксцентрик удерживается с одной стороны буртиком, с другой — отводкой и четкой. В осевой канал эксцентрика вставляется червяк, который входит в зацепление с червячной нарезкой основной шестерни, На правый выступающий конец червяка одевается пружинящая шайба и втулка. Втулка закреплена на червяке штифтом. На втулке закреплены тремя винтами буссольный барабан и маховичок.

Буссольный барабан имеет 100 делений ценой 0-01 (точная шкала). Надписи нанесены через 0-10 штрихи и цифры заполнены черной краской.

На левом конце отсчетного червяка надета пружина, конус, угломерный барабан и втулка. Втулка закреплена штифтом. Пружина поджимает через конус угломерный барабан к фланцу втулке и надежно соединяет его за счет сил трения с червяком.

Угломерный барабан имеет 100 делений ценой 0-01 (точная шкала). Надписи нанесены через 0-10. Штрихи и цифры заполнены красной краской. На втулке тремя винтами закреплен маховичок. Между втулкой с маховичком помещена кнопка, с пружиной, которая предназначена для включения конуса. Для выключения конуса нужно нажать на кнопку. Кнопка передает усилие на конус и переместит его вправо, сжимая при этом пружину, и освободит угломерный барабан. После чего повернуть угломерный барабан за выступающие головки винтов и установить его на нуль или на любое заданное деление по указателю «У» нанесенному против шкалы на пояске эксцентрика.



Действие отсчетного червяка.

При вращении маховичка будет вращаться червяк, который заставляет поворачиваться корпус отсчетного червяка. Относительно неподвижной основной шестерни и против указателей, нанесенных на пластинке, можно снимать отсчет по грубым шкалам «Б» и «У» и против указателей «Б» и «У» на буссольном и угломерном барабане шкал точного отсчета. Если верхнюю часть буссоли требуется повернуть быстро на большой угол, то червяк с основной шестерней необходимо расцепить при помощи отводки. При нажатии на отводку поворачивается эксцентрик и выводит червяк из зацепления, заводится пружина, и верхнюю часть буссоли свободно поворачивают на любой угол. При отпускании отводка эксцентрик под действием заведенной пружины поворачивается и вводит червяк в зацепление с червячным колесом основной шестерни.

Шаровой уровень предназначен для установки буссоли в горизонтальной плоскости. Закреплен двумя винтами. Представляет собой загипсованную в оправе стеклянную ампулу с внутренней сферической поверхностью, наполненную смесью спирта и эфир. На ампулу, в центре, нанесены две концентрические окружности для установки пузырька уровня на середину. При выведений пузырька на середину ось вращения будет установлена вертикально.

Монокуляр сложит для установки в нем оптических деталей размещения механизма вертикальных углов. Монокуляр закреплен в кронштейнах корпуса отсчетного червяка. Монокуляр состоит из следующих основных частей:

· оптической схемы

· корпуса

· крышка объектива

· окулярной части

· механизма вертикальных углов

· патрона осушки.





Оптическая схема.



Рис. 6 1. линзы объектива 2. призма 3. сетка 4. защитное стекло 5. линзы окуляра



Оптическая схема состоит из объектива, двух оборачивающих призм, сетки и окуляра и аналогична оптической системе бинокля, за исключением устройства сетки.

Преподавателю рекомендуется опросить студентов по назначению окуляра, оборачивающей системы, объектива. Сетка монокуляра установлена в фокальной плоскости объектива, представляет собой Плоскопараллельную стеклянную пластинку. На пластинке нанесены шкалы:

· угломерная в виде горизонтального и вертикального ряда штрихов с ценой деления 0-05.

Величина каждой шкалы 0-80:

· две дальномерные — горизонтальная и вертикальная, рассчитанные для измерения расстояний в пределах от 50 до 400м при помощи специальной двухметровой рейки.

Цена малых делений дальномерных шкал:



от 50 до 100м
от 100 до 150м
от 150 до 200м 10м
от 200 до 300м 20м
от 300 до 400м 50 м

Пример.



Измерение расстояния с помощью двух метровой дальномерной рейки.

По рисунку расстояние равно 84 метра.





Корпус монокуляра служит для крепления призм оборачивающей системы.

Корпус имеет:

· прилив для механизма вертикальных углов;

· резьбовое отверстие для патрона-осушки;

· визирная канавка для грубой наводки на местные предметы;

· круглое отверстие для защитного стекла, закрытое пластинкой на которую устанавливается патрон с лампочкой для подсветки шкал ночью.

Спереди корпус закрыт крышкой с объективом.

Крышка удерживается винтами.

Сзади корпус закрыт крышкой. Крышка закреплена винтами. В патрубок крышки ввинчена оправа с линзами окуляра.

Окуляр можно фиксировать на резкую видимость изображения в пределах ±5 диоптрий при помощи вращения диоптрийного кольца, закрепленного на оправе окуляра тремя винтами.

Патрон осушки предназначен для постоянной осушки воздуха внутри монокуляра.

Патрон осушки заполнен силикагелем (влагопоглотителем) синего цвета.

Патрон осушки состоит из следующих основных частей:

· корпуса;

· крышки;

· смотрового стекла;

· пористого стекла;

· влагопоглотителя.

Патрон осушки ввинчен во втулку, которая образует гнездо, легко пропускающим влажный воздух изнутри монокуляра, но препятствующим загрязнению оптике при смене патрона осушки. Из полости монокуляра влага всасывается влагопоглотителем через пористые стекла втулки и патрона осушки. При обнаружении изменения цвета влагопоглотителя до бледно-розового или грязновато-белого патрон осушки необходимо заменить запасным. Наблюдение ведется через смотровое стекло.

Механизм вертикальных углов предназначен для наводки монокуляра в вертикальной плоскости в пределах ± 3-00. Он размещен в приливе монокуляра.

Рис. 7 1. пластинка с указателем 2. корпус монокуляра 3. патрон осушки 4. резиновое кольцо 5. червяк вертикальных углов 6. ось шестерня 7. отсчетная шайба 8. крышка 9. магнитная стрелка 10. пружина 11. винт тормоза 12. рычажок 13. агатовый подпятник 14. шпиль 15. груз 16. коробка буссоли



Червяк механизма вертикальных углов по своей конструкции не отличается от установочного червяка, но не имеет отводки.

Ось-шестерня механизма вертикальных углов одновременно является горизонтальной осью, на которой вращается монокуляр.

Она вставляется в отверстия кронштейна корпуса отсчетного червяка и корпуса монокуляра и наглухо закреплена штифтами и винтом с левой резьбой. Винт застопорен винтом.

Ось-шестерня закрывается крышкой, прикрепленной тремя винтами. На крышке нанесено наименование, номер буссоли и завод изготовитель.

К корпусу монокуляра привинчена пластинка с указателем для отсчета делений на барабане, вертикальных углов.

На барабане нанесены две шкалы:

· красная для отсчета положительных углов, обозначена знаком плюс;

· черная для отсчета отрицательных углов, обозначена знаком минус.

Каждая шкала имеет 100 делений с ценой 0-01.

Углы, измеряемые при помощи механизма вертикальных углов, отсчитываются по шкале отсчетной шайбы, закрепленной стопорными винтами с правой стороны монокуляра и барабану. В правый кронштейн корпуса отсчетного червяка запрессована пластинка с указателем для отсчета делений по шайбе. На отсчетной шайбе нанесены две шкалы:

· красная от 0 до + 3-00 для отсчета положительных углов.

· черная от 0 до — 3-00 для отсчета отрицательных углов.



Перископ.

Рис. 8 1. крышка головки 2. пружина 3. накладка 4. зеркало 5. верхняя головка 6. труба 7. нижняя головка 8. зеркало 9. крышка нижней головки 10. защитное стекло 11. хомутик 12. зажимной винт



Перископ служит для работы с буссолью из-за укрытия. Перископ состоит из:



· оптической схемы;

· головка;

· трубы;

· нижнего колена;

· хомутика с затяжным винтом.

Оптическая система состоит из двух зеркал и защитных стекол.

Зеркала установлены параллельно друг другу под углом 45° к оптической оси объектива монокуляра. Защитные стекла имеют форму клина, они предназначены для защиты зеркал от повреждения и влаги и для устранения при юстировке перископа незначительных ошибок в установке зеркал. Верхнее защитное стекло имеет наклон (12°) для устранения отблесков, демаскирующих прибор при наблюдении против солнца. Головка служит для крепления верхнего зеркала и защитного стекла. Головка навинчена на трубу и закреплена тремя стопорными винтами. Верхнее зеркало опирается на три выступа в головке, сверху поджимается накладкой с дружиной и крышкой. Крышка крепится к головке четырьмя винтами. В крышке сбоку ввинчен винт для юстировки зеркала.

В нижнюю часть трубы ввинчено нижнее колено, в котором закреплены нижнее зеркало и защитное стекло. Крепление нижнего зеркала такое же как и верхнего. В нижнее колено ввинчена латунная втулка, на которую надет хомутик с затяжным винтом, служащий для крепления перископа на объективе буссоли.

Тренога.

Рис. 9 1. планка 2. защелка 3. головка 4. ось шарнира 5. зажимной винт 6. чашка



Тренога предназначена для установки буссоли в рабочее положение.

Она состоит из следующих частей:

Зажимная чашка является подпятником для закрепления шаровой пяты буссоли. Она состоит из двух частей, соединенных шарнирно. Откидная и неподвижная часть скрепляются при помощи зажимного винта. Крепится к головке при помощи резьбы, от самоотвинчивания удержится защелкой.

Ножки закреплены на головке. Каждая ножка состоит из двух планок, зажима, выдвигающейся рейки. На нижнем конце рейки имеется башмак с выступом для надавливания ногой при углублении ножки в землю. На одной из трех ножек треноги укреплен плечевой ремень для переноски.



Комплект освещения.

Комплект освещения служит для обеспечения работы с буссолью в сумерки или ночью. Состоит из:

· аккумулятора 2HKH-1O (2,5в) (в сумке)

· проводов с патронами и лампочками для освещения сетки и шкал работе ночью.

Глава 3



«Дальномеры»



Параграф №1


Воспользуйтесь поиском по сайту:

Самые популярные телескопы и бинокли для наблюдения за звездами в 2021 году

Хотя вам не всегда нужны специальные гаджеты, чтобы наблюдать за небесными явлениями, освещающими небо, телескопы и бинокли позволяют лучше рассмотреть космические явления. Лето наполнено метеоритными дождями до августа, а теплая погода дает возможность расстелить одеяло для пикника и понаблюдать за звездами. Розничные продавцы, такие как Walmart, REI и The Home Depot, продают широкий выбор телескопов и биноклей, некоторые из которых также могут помочь вам делать фотографии планет и созвездий.

По данным Американского метеорного общества (AMS), в настоящее время наблюдается три активных метеорных потока. Два из трех — Южные дельта-Акварииды и Альфа-Каприкорниды — достигли пика между 28 и 29 июля, но вы все еще можете наблюдать их до конца августа. Персеиды, еще один метеоритный дождь, активен до 24 августа, и AMS прогнозирует, что пик его активности приходится на 12 августа. AMS сообщает, что метеорные потоки наиболее заметны после полуночи, но видимость также зависит от вашего местоположения и условий лунного света.

Независимо от того, наблюдаете ли вы небесные явления на заднем дворе, на крыше или в парке, телескоп или бинокль сделают наблюдения за звездами, планетами и метеоритными дождями еще более приятными. Вот 12 продуктов с самым высоким рейтингом, которые помогут вам заглянуть в космос.

Телескопы с самым высоким рейтингом в 2021 году

1. Астрономический телескоп-рефрактор ToyerBee Телескоп

Удобный для наблюдения за обширным небом, этот телескоп имеет большую апертуру, что означает, что у него большое поле зрения. Он поставляется с лунным зеркалом, которое облегчает просмотр луны и показывает лучшие детали. К верхней части телескопа прикреплена зрительная труба, которая помогает фокусироваться на конкретных объектах, и ее можно использовать с двумя включенными в комплект окулярами с разными уровнями увеличения. Этот телескоп поставляется с телефонным адаптером и беспроводным пультом дистанционного управления, поэтому вы можете фотографировать то, что видите.

2. Комплект дорожного телескопа-рефрактора Orion GoScope III 70 мм

В этом комплекте телескопа есть все необходимое для успешного наблюдения за звездами. Он оснащен телескопом с двумя окулярами для разных уровней увеличения, планисферой, путеводителем и картой, которая поможет вам идентифицировать небесные объекты. Все помещается в прилагаемый рюкзак, что делает путешествие с этим легким комплектом удобным. Есть регулируемый штатив, поэтому люди любого роста могут видеть детализированные изображения неба.

3. Телескоп-рефрактор Gskyer

Этот высоко оцененный и простой в сборке телескоп поставляется с пошаговыми инструкциями в картинках и является отличным вариантом для детей и начинающих. Он легкий и портативный, что позволяет детям, подросткам и взрослым брать его с собой в путешествие или на прогулку с друзьями. Телескоп поставляется с регулируемой треногой, двумя сменными окулярами, объективом и видоискателем. Дети могут направить свой телескоп на небо ночью и наслаждаться просмотром изображений высокой четкости.

4. Мощный рефракторный телескоп Barska Starwatcher 675

Телескоп был создан для начинающих и молодых астрономов, поэтому его легко настроить и использовать. Он поставляется с видоискателем, двумя окулярами, креплением и регулируемым штативом, что дает вам все необходимое, чтобы начать смотреть на созвездия. К этому телескопу прилагается программное обеспечение Deepsky Astronomy, которое вы можете загрузить на свой компьютер. Программное обеспечение имеет базу данных, которая позволяет вам искать информацию о небесных объектах, регистрировать свои наблюдения и создавать звездные карты.

5. Телескоп Celestron 50AZ Powerseeker

С этим легким телескопом легко путешествовать, он весит около 5 фунтов и оснащен складным штативом, который включает в себя лоток для аксессуаров, таких как бутылка с водой, ключи и телефон. Он поставляется с тремя окулярами с фокусным расстоянием 4, 12 и 20 миллиметров, чтобы изображение выглядело более четким и четким, 3-кратной линзой Барлоу, которая утраивает силу каждого окуляра, и 1,5-кратным оборачивающим окуляром, который позволяет правильно просмотр наземных объектов сбоку. Вы можете быстро наклонять телескоп вверх или вниз, перемещать его влево и вправо и ловить движущиеся явления, такие как падающие звезды.

6. Телескоп-рефрактор Galileo

Крепление этого телескопа позволяет за считанные секунды менять вид неба с вертикального на горизонтальный. Он имеет до 100-кратного увеличения, что позволяет видеть звезды, и поставляется с двумя сменными окулярами. Телескоп имеет встроенное зеркало с диагональю 90 градусов, которое создает четкие, полностью вертикальные изображения и устанавливается на устойчивое основание штатива.

7. Зрительная труба с призмой Landove

Обладая увеличением от 20 до 60 крат, этот телескоп позволяет увеличивать объекты, находящиеся далеко, и при этом четко их видеть. Он оснащен системой фокусировки объектива, которая помогает видеть цели, а объектив высокого разрешения делает изображения яркими даже в тени. Этот телескоп поставляется с адаптером для телефона, штативом, чистящей тканью и двумя крышками для объективов, которые можно поместить в прилагаемую сумку.

8. Рефракторный телескоп Coleman AstroWatch 400 x 80

Телескоп поставляется с компакт-диском с программным обеспечением Starry Night, которое знакомит новичков с планетами, созвездиями и космосом. Телескоп поставляется с двумя окулярами и имеет регулируемую треногу. Он также имеет две трубки, которые можно использовать для регулировки наклона и направления объектива.

Лучшие бинокли 2021 года

1. Бинокль Nikon Prostaff

Не беспокойтесь, если вы застряли под дождем во время наблюдения за метеоритным дождем — эти бинокли водонепроницаемы. Они также защищены от запотевания, что помогает гарантировать, что линзы не помутнеют во влажной среде. Бинокль легкий и прочный, поэтому вы можете бросить его в рюкзак, не беспокоясь о том, что он сломается или утяжелит вас.

2. Цифровой бинокль с более четким изображением

После увеличения объекта с помощью этого бинокля вы можете снимать фотографии и видео одним нажатием кнопки. В бинокль установлена ​​карта памяти micro SD, на которой сохраняются ваши фотографии и видео, которую вы можете вынуть, чтобы загрузить изображения на свой компьютер или телефон. Вы также можете заменить прилагаемую карту памяти на карту большей емкости. У биноклей есть разъем для штатива, который позволяет прикрепить их к стандартному штативу камеры — они включают шейный ремешок, если вы хотите носить их с собой. Эти бинокли имеют встроенный аккумулятор и заряжаются через USB-кабель.

3. Бинокль Celestron SkyMaster 25X100 Astro

Если вам нужен мощный бинокль для астрономических наблюдений, этот вариант оснащен 25-кратным увеличением и 100-миллиметровыми объективами — самой большой апертурой среди биноклей бренда. Они также водонепроницаемы и оснащены встроенным адаптером для штатива, поэтому вы можете использовать их без помощи рук. Резина вокруг глаз блокирует рассеянный свет, а наглазники можно сложить для людей, которые носят очки.

4. Бинокль Vanguard Spirit XF

Благодаря широкому полю зрения этого бинокля можно одновременно видеть ландшафт на расстоянии до 1000 ярдов. Водонепроницаемый и защищенный от запотевания бинокль имеет выкручивающиеся наглазники, которые остаются на месте, пока вы их используете, и текстурированную резиновую рукоятку, сделанную для удобства рук пользователей.

Следите за подробными новостями Select о личных финансах, технологиях и инструментах, здоровье и многом другом, а также подписывайтесь на нас в Facebook, Instagram и Twitter, чтобы быть в курсе последних событий .

Зои Малин

Зои Малин — помощник редактора обновлений Select на NBC News.

Мили Годио внесла свой вклад.

Устройство

> Бинокулярный телескоп для дальнего обзора – Тех Оптикс Интернэшнл

  • Бинокль Бичер 4,5×25

    Бинокль Beecher 4,5×25

    Обычная цена
    $585,00

    Обычная цена
    Цена продажи
    $585,00 Распродажа

    Цена за единицу товара
    /за

    Доступность
    Распроданный

  • Бинокль Бичер 5,5×25

    Бинокль Beecher 5,5×25

    Обычная цена
    $585,00

    Обычная цена
    Цена продажи
    $585,00 Распродажа

    Цена за единицу товара
    /за

    Доступность
    Распроданный

  • Бинокль Бичер 6×30

    Бинокль Beecher 6×30

    Обычная цена
    $585,00

    Обычная цена
    Цена продажи
    $585,00 Распродажа

    Цена за единицу товара
    /за

    Доступность
    Распроданный

  • Бинокль Бичер Мираж 7×30

    Бинокль Beecher Mirage 7×30

    Обычная цена
    $585,00

    Обычная цена
    Цена продажи
    $585,00 Распродажа

    Цена за единицу товара
    /за

    Доступность
    Распроданный

  • Бинокль Бичер Мираж 8×28

    Бинокль Мираж Бичер 8×28

    Обычная цена
    $585,00

    Обычная цена
    Цена продажи
    $585,00 Распродажа

    Цена за единицу товара
    /за

    Доступность
    Распроданный

  • Рамка Бичера

    Рамка Бичера

    Обычная цена
    36,95 долларов США

    Обычная цена
    Цена продажи
    36,95 долларов США Распродажа

    Цена за единицу товара
    /за

    Доступность
    Распроданный

  • Бинокулярная носовая часть Бичера

    Носовая часть бинокля Beecher

    Обычная цена
    $5,95

    Обычная цена
    Цена продажи
    $5,95 Распродажа

    Цена за единицу товара
    /за

    Доступность
    Распроданный

  • Линзы Beecher Close Up/шапочки для чтения

    Beecher Close Up Lens/шапочки для чтения

    Обычная цена
    $52,95

    Обычная цена
    Цена продажи
    $52,95 Распродажа

    Цена за единицу товара
    /за

    Доступность
    Распроданный

Используйте стрелки влево/вправо для перемещения по слайд-шоу или проведите пальцем влево/вправо при использовании мобильного устройства

Монокуляр против бинокля | Какой из них лучше всего подходит для наблюдения за звездами 😍

Руководство по покупке поможет вам узнать все о монокулярах и биноклях, чтобы вы могли лучше решить, какой из них вам нужен? Потому что все функции, плюсы и минусы помогут вам понять, что соответствует вашим потребностям. Различные функции делают монокуляры и бинокли уникальными и особенными.

Характеристики подробно описаны в нашем руководстве по покупке. Рынок заполнен монокулярами и биноклями, и новичку очень сложно выбрать. Это руководство по покупке сэкономит ваше время. Просто дайте ему прочитать!

Особенности монокуляра и бинокля. Лучше посмотрите на оба

Особенности монокуляра, о которых вам следует знать:

  • Компактный
  • легкий
  • Дешевле
  • Изображение более низкого качества
  • прост в использовании
  • портативный
  • Легко помещается в карманы

Минусы у монокуляра тоже есть. У них менее широкий угол обзора, более низкая вариативность и мощность, узкий угол обзора, они не подходят для длительного использования, вызывают напряжение глаз при длительном использовании и не имеют возможности отслеживания движущихся объектов.

Точно так же некоторые особенности биноклей:

  • разнообразие конструкций
  • Двуглазый
  • полный трехмерный просмотр
  • Широкий угол обзора
  • Возможность отслеживать движущиеся объекты
  • легкая и компактная конструкция
  • дает точную информацию о соответствующих объектах

Есть и минусы. Они очень дорогие, громоздкие и менее портативные.

  • Мощность увеличения

Если вам нужно устройство для наблюдения за звездами, то оптическое устройство, которое вы ищете, — это руководства. Монокуляр помогает увидеть удаленные объекты четче и крупнее, что невозможно невооруженным глазом. Это самая невероятная особенность монокуляра.

Мы знаем, что он не может сравниться с телескопом, который раскрывает правду о небесах над нами, но его можно предпочесть биноклю, если вам нужно устройство с лучшим увеличением. Числа, которые представляют и описывают монокуляр, являются его кодами, например, монокуляр 7×55 говорит нам, что конкретный монокуляр может увеличить изображение в семь раз.

Но, в случае с биноклем, при длительном использовании глаза устают, поэтому используйте вместо него монокуляр.

  • Фокусное расстояние

Коэффициент увеличения оптического устройства зависит от его фокусного расстояния. Это расстояние от середины линзы объектива до центра фокуса. Фокус образуется там, где изображение проецируется в цилиндрическое тело, а затем отражается призмой и другими оптическими объектами.

Если вы хотите наблюдать за звездами, выберите монокуляр, так как он имеет большее фокусное расстояние. Но когда возникает проблема с полем обзора, фокусное расстояние обратно пропорционально влияет на качество изображения. Но в случае с биноклем

  • Диафрагма

Диафрагма считается основным механизмом работы монокуляра или любого другого оптического устройства. Если свет падает на более широкую область, то при отражении с формированием изображения изображение будет хорошего качества.

Итак, для получения более качественного изображения диафрагма должна быть шире. Монокуляр имеет широкую апертуру, поэтому вы можете лучше наблюдать за звездами. Это также обеспечивает более яркий фон, это возможно, так как диаметр апертуры собирает больше световых лучей из окружающей среды.

Он освещает фокальную плоскость, создавая более яркий фон для вашего удовольствия. На качество изображения сильно влияет размер диафрагмы, поскольку он зависит от расчета фокусного расстояния. Код, который мы обсуждали ранее, говорит нам о размере объектива. Например, в 7×55 55 мм — это размер объектива.

Выбирая между биноклем и монокуляром, выберите монокуляр, так как он имеет широкую апертуру, чтобы вы могли воплотить свою мечту и наблюдать за звездами.

  • Поле зрения

Область применения оптического устройства делает его особенным. Если вы хотите изучить концепцию, рассматривайте свой глаз как оптическое устройство. Вы также знаете, что глаза выпуклые, поэтому у нас периферийное зрение. Синтетическое устройство не имеет периферийного зрения, поэтому область, которую они могут покрыть, находится впереди.

Поле зрения человека составляет 180 градусов из-за выпуклой формы и периферийного зрения. Но следует помнить, что человеческий глаз отличается от синтетических устройств. Поле зрения оптических приборов ограничено.

Увеличение и фокусное расстояние обратно пропорционально влияют на поле зрения. При увеличении силы увеличения поле зрения уменьшается. Если вы хотите выбрать монокуляр, у вас есть два варианта. Вы можете выбрать монокуляр с широким полем зрения или большей силой увеличения.

Рекомендуется выбирать с более высокой степенью увеличения, потому что звезды будут оставаться далеко. Но меньшее поле зрения можно уменьшить, используя искатель. Это может быть дорого.

Бинокль с большим увеличением и двумя тубусами. Это позволяет менее широкое поле зрения. Это делает бинокль лучшим для наблюдения за активными и спортивными событиями, сканирования и разведки.

  • Компактный

Монокуляры более компактны, чем бинокли. Если вы хотите, чтобы ваше оптическое устройство было меньше и компактнее, то монокуляр — правильный выбор. Он портативный и простой в обращении. Вы можете взять его, где хотите. Вы можете наблюдать за звездами, будь то на другом конце света.

Не требует вспомогательных приспособлений, как в телескопе. Это дешевле. И вы можете сделать свой монокуляр карманным предметом, когда вам удобно. Бинокуляр наоборот не компактен по сравнению с монокуляром. Они объемнее.

  • Ночное видение

Ночное видение также является функцией, которая должна присутствовать в вашем устройстве. Ночное видение оптического устройства помогает ему собирать свет от Луны, а затем усиливать его, чтобы вы могли наблюдать за звездами и получать идеально яркий и сбалансированный фон для изображения.

Ночное видение очень полезно для кемпинга, путешествий, наблюдения за звездами и т. д. Эта функция может сделать ваш опыт более увлекательным. Если вы хотите насладиться наблюдением за звездами. Затем у биноклей есть двойные тубусы, которые дают преимущество монокуляру.

Когда монокуляр используется ночью, он не влияет на ваше зрение и может более эффективно регулироваться и перенастраиваться на темноту по сравнению с биноклями. Монокуляр имеет поле зрения, такое же большое, как у телескопа. Бинокль дает возможность наблюдения за звездами под широким углом, а монокуляр обеспечивает точное обнаружение цели и меньшее поле зрения, что, кстати, менее важно. Чем меньше поле зрения, тем лучше.

  • Стоимость

Большинство людей не могут покупать дорогие оптические устройства. Их беспокоит стоимость. Вам больше не нужно об этом беспокоиться. Мы перечислили для вас самые разумные и доступные монокуляры и бинокли для вас.

Стоимость со временем увеличивается по мере расширения функций. Если вы хотите меньше тратить и получать наилучшие впечатления от наблюдения за звездами, монокуляры вам подойдут. Даже первоклассный монокуляр стоит дешевле, чем обычный бинокль. Бинокль для тех, кто является профессионалом и хочет получить качественное изображение.

  • Материал и конструкция

Материал монокуляра или бинокля, который вы выберете, должен быть устойчивым к погодным условиям и воде.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
