Видоискатель — это устройство, позволяющее видеть изображение в фотоаппарате, которое вы собираетесь запечатлеть. Существует несколько типов данного устройства, которые обладают как определёнными преимуществами, так и недостатками. В данной статье мы разберём характеристики и типы видоискателей фотокамеры.

Содержание

1. Что такое видоискатель в фотоаппарате
2. Виды видоискателей
3. Характеристики видоискателя

Что такое видоискатель в фотоаппарате

Видоискатель в фотоаппарате – это устройство, которое во время съёмки помогает не только наблюдать за объектом и фокусировать его, но и обозначить границы кадра.

Большинство фотоаппаратов оснащены встроенным объективом либо поддерживают возможность подключения внешнего визира. Сам объектив расположен вверху задней части фотокамеры — смотря через него можно скомпоновать изображение.

Существует несколько типов визиров: оптический, электронный, зеркальный и рамочный. Но не все фотокамеры оснащены данным устройством, для композиции кадра используют ЖК-дисплей.

Также данное устройство может быть съёмным либо несъёмным. Съёмные объективы могут быть подсоединены к фотоаппаратам через горячий башмак. На сегодняшний день, поддержка сменного видоискателя предусмотрена в фотоаппаратах, фокусировка в которых происходит через дисплей.

Ранее съёмные зеркальные визиры крепились к самим видоискателям фотоаппаратов. Их называют угловыми видоискателями — такими пользовались профессионалы на съёмках низкорасположенных объектов. В наше время угловые визиры тоже используются, но к их помощи обращаются только фотографы, которые проводят съёмки в фотостудиях.

Виды видоискателей

Существуют следующие виды:

1. Оптический. Данный вид визира работает с помощью нескольких линз, которые вмонтированы в фотоаппарат. Именно через них и видно объект, который собираются запечатлеть. Из-за присутствия несовпадения в направлении оптической оси визира и параллакса, в видоискателе мы видим не то, что видит объектив. Поэтому наблюдается определённая погрешность изображения. Также недостатком является то, что нельзя настроить фокусировку. Достоинством же оптического визира является то, что он совсем не потребляет энергию.
2. Электронный. Электронное устройство работает с помощью жидкокристаллического экрана, которое передаёт изображение, такое же, как и сфокусированное матрицей камеры. Данный тип устройства имеет ряд плюсов и минусов. К достоинствам относятся: отображение цвета и всех параметров съёмки, резкость изображения, компактность, 100% покрытие кадра. К недостаткам можно отнести: большое потребление энергии, недостаточная яркость, медленное изменение яркости изображения и низкое разрешение дисплея.
   Из-за всех этих недостатков рекомендуется иметь на фотокамере дополнительно оптический визир.

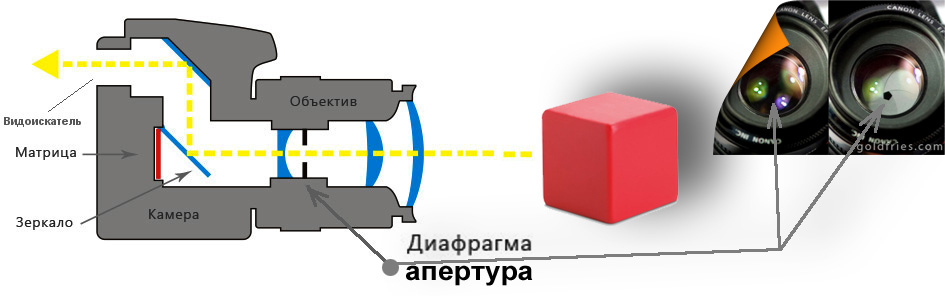

3. Зеркальный. Зеркальный визир оснащён зеркалом, с помощью которого изображение передаётся с объектива на специальный фотоокуляр. Само изображение, которое отражается зеркалом, полностью совпадает с тем, что фокусирует матрица. Это и предотвращает появление эффекта параллакса. Конструкция данного устройства имеет сложную систему и является дорогим удовольствием, поэтому большинство фотографов предпочитают электронные видоискатели.
4. Рамочный. Данный визир имеет две неподвижные рамки: глазной и предметный диоптр. Когда фотограф смотрит в глазную рамку на объект, то через предметный диоптр он видит границы кадра. Данный тип объектива устарел и сегодня не используется.

Характеристики видоискателя

Видоискатели на фотоаппаратах современных производителей оценивают по следующим характеристикам: охват и увеличение.

Охват кадра показывает, какая именно часть изображения записана на матрицу и выводится на данное устройство.

Рассчитывается всё в процентах.

Чем больше охватывается изображение, тем проще увидеть границы фото. В зависимости от типа визира, зона охвата может быть разной, но в идеале она должна составлять 100%.

Увеличение же видоискателя позволяет улучшить настройку фокусировки изображения во время фотосъёмки. Когда фотограф смотрит на объект съёмки невооружённым глазом, и при этом его размеры остаются неизменными, увеличение равно единице.

Видоискатель. Практическая фотография

Видоискатель

Видоискателем, или визиром, называется прицельное устройство фотоаппарата, позволяющее определять границы снимаемого кадра. Оно же служит для выбора наиболее удачной точки съемки и композиционного построения кадра.

Существуют разные видоискатели. Наиболее простой из них — рамочный (рис. 22, 1). Он состоит из двух рамок: большой и малой, — расположенных одна от другой на определенном расстоянии. Видоискатель направляют большой рамкой на фотографируемый объект и смотрят со стороны малой рамки.

Рамочные видоискатели удобны тем, что объект съемки рассматривается в них с уровня глаз и без всякой оптической системы, т. е. в натуральную величину. Вместе с тем они не очень точны.

Как самостоятельные рамочные видоискатели сейчас применяются редко. Чаще они присутствуют в фотоаппарате как дополнение к другому видоискателю или визирному устройству.

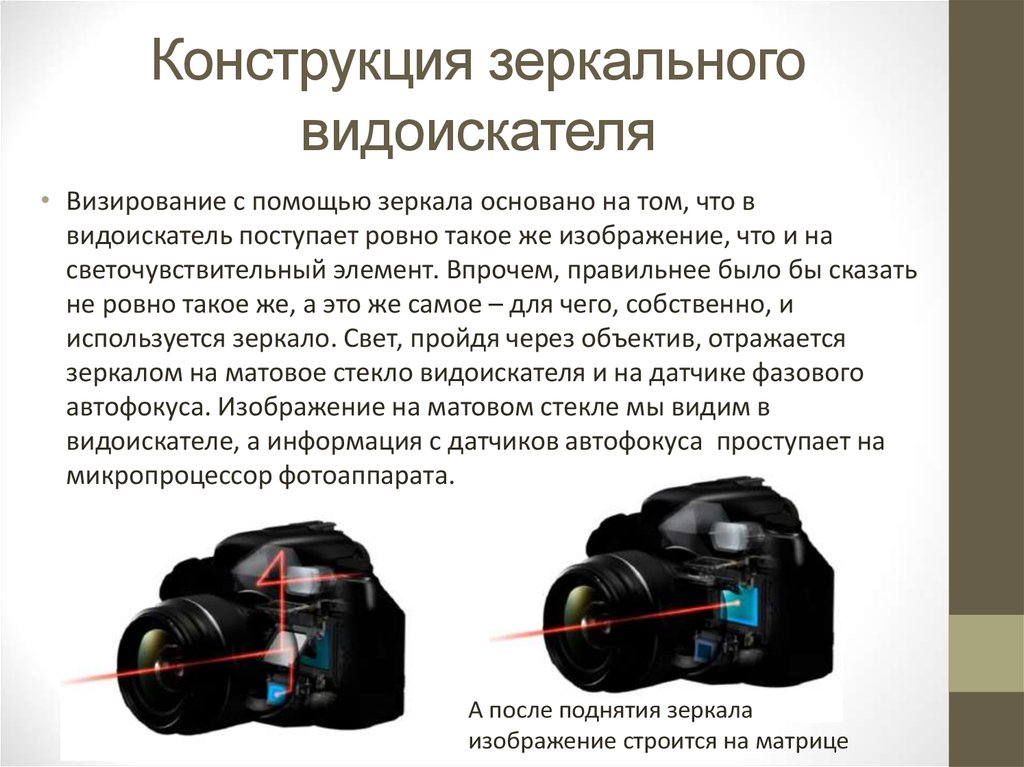

Зеркальный видоискатель

(рис. 22, 2) состоит из собирательной линзы (объектива), горизонтально расположенной собирательной линзы и зеркала, установленного под углом 45° к обеим линзам.

Рис. 22. Три типа видоискателей: 1 — рамочный, 2 — зеркальный, 3 — прямой оптический (телескопический)

Лучи света, проходя через объектив, отражаются зеркалом под прямым углом и дают на верхней линзе изображение, которое следует рассматривать, глядя на нее сверху. Изображение в таких видоискателях получается сильно уменьшенным и зеркально обращенным слева направо, в чем и заключается их недостаток.

Зеркальными видоискателями снабжены фотоаппараты марки «Любитель», в которых они служат одновременно в качестве устройства для наводки на резкость.

Наиболее часто в аппаратах применяются прямые оптические, или телескопические, видоискатели (рис. 22, 3). Прибор состоит из прямоугольной рассеивающей (обычно плоско-вогнутой) линзы и собирательной линзы — окуляра. Наблюдение ведется со стороны окуляра, при этом прямоугольная линза ограничивает фотографируемый кадр.

По существу, прямой оптический видоискатель действует подобно театральному биноклю, если смотреть в него со стороны передних, более крупных линз. Изображение предметов получается с правильным расположением сторон, но уменьшенным и как бы удаленным.

Такими видоискателями снабжены фотоаппараты марки «Зоркий», ФЭД и др.

Поскольку видоискатели всегда расположены несколько в стороне от объектива фотоаппарата, границы видимого в них кадра не совпадают с границами кадра, получаемого на снимке.

Рис. 23. Возникновение параллакса визирования

Возникает так называемый параллакс визирования (рис. 23), снижающий точность показаний видоискателя, особенно при съемке с коротких расстояний (крупным планом). Чтобы уменьшить влияние этого недостатка, видоискатели рассчитаны так, что ограничивают поле несколько меньшее, чем поле снимаемого кадра. Иными словами, за пределами того кадра, какой мы видим в видоискателе, остается еще некоторый запас поля. Такими образом, даже при некоторых неточностях в кадрировании нет опасения, что часть изображения объекта может оказаться срезанной.

И все же для поправки на параллакс визирования в видоискателях многих современных фотоаппаратов делаются специальные отметки или дополнительные рамки.

Кроме того, в телескопических видоискателях многих фотоаппаратов имеется так называемое диоптрийное устройство. Дело в том, что людям, страдающим недостатками зрения, подчас очень трудно пользоваться видоискателем.

Приходится работать в очках, а очки не позволяют приблизить глаз к окуляру видоискателя, и показания последнего становятся неправильными.

Рис. 24. Привод диоптрийного устройства на фотоаппарате ФЭД

В помощь таким людям и предназначено диоптрийное устройство. Оно состоит из небольшой подвижной рассеивающей линзы, расположенной между линзами видоискателя. Перемещением этой линзы вперед и назад можно в известных пределах изменять оптическую силу видоискателя и подбирать ее по глазам. Эта дополнительная линза перемещается с помощью вынесенного наружу рычажка (рис. 24). Если вы страдаете близорукостью или дальнозоркостью, диоптрийное устройство в аппарате значительно облегчит вам фотографирование.

Кадрировать вид | Дети Тейт

Вырезать и вставить

Превратите изображение в захватывающий коллаж

30 минут

Идея

© Тейт

Это интересный способ использования видоискателя и создания эффектного коллажа. Видоискатель представляет собой простой квадрат или прямоугольник, вырезанный из картона, в который вы можете смотреть. Использование видоискателя помогает вам сфокусироваться на чем-то и не отвлекаться на то, что происходит вокруг. Это поможет вам обратить пристальное внимание на образ, который вы пытаетесь создать. Коллаж – это изображение, сделанное из небольших кусочков бумаги.

Выберите любой вид для коллажа. Вы можете выбрать человека, животное, здание, объект или просто вид.

Что вам нужно

© Tate

• Простой видоискатель. Вы можете легко сделать это, вырезав квадрат (5 см х 5 см) из куска плотного картона, такого как коробка из-под хлопьев.
• Карандаш и лист бумаги (подойдет формат А4).
• Обрывки гуммированной или цветной бумаги. Также можно использовать вырванные кусочки бумаги из журналов, газеты и обои.
• Клей-карандаш.

Сделай это!

© Тейт

© Тейт

© Тейт

• Найдите где-нибудь, в помещении или на улице, где, как вы думаете, вы найдете вид, который хотите превратить в коллаж.
• Используйте видоискатель, чтобы оглядеться в разных видах и выбрать тот, с которым вы хотите работать.
• Сделайте легкий карандашный набросок своего вида, но используйте только контуры, детали вам не нужны.
• Теперь раскрасьте свой набросок, используя обрывки бумаги, чтобы создать рисунок, который вы хотите создать, используя карандашные линии.

• Держите видоискатель на расстоянии вытянутой руки, выпрямив локоть.
• Потратьте немного времени на просмотр различных представлений, прежде чем принять решение о том, с которым вы хотите работать.
• Подумайте о том, как разные виды выглядят для вас, когда вы смотрите на них таким образом. Являются ли одни взгляды более эффективными, чем другие? Почему?
• Рвите бумагу, а не режьте ее. Это придаст вашей работе гораздо более естественный вид.
• Не забывайте, что вы можете использовать видоискатель, чтобы помочь вам сосредоточиться на чем-то конкретном, когда вы рисуете и рисуете.

Вам может понравиться

Левый Верно

Что такое видоискатель для фотоаппарата?

РАСКРЫТИЕ: КАК ПАРТНЕР AMAZON, Я ЗАРАБАТЫВАЮ ОТ СООТВЕТСТВУЮЩИХ ПОКУПОК.
ЭТА ПУБЛИКАЦИЯ МОЖЕТ СОДЕРЖАТЬ ПАРТНЕРСКИЕ ССЫЛКИ, Т.Е. БЕЗ ДОПОЛНИТЕЛЬНЫХ РАСХОДОВ ДЛЯ ВАС Я ЗАРАБАТЫВАЮ ОТ СООТВЕТСТВУЮЩИХ ПОКУПОК. ПАРТНЕРСКИЕ ССЫЛКИ ПОМЕЧЕНЫ #ad . «Я» В ДАННОМ СЛУЧАЕ ОЗНАЧАЕТ ВЛАДЕЛЬЦА FILMDAFT.COM. ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ПОЛНУЮ ИНФОРМАЦИЮ РАСКРЫТИЕ .

Если вы говорите о фотографии или видеосъемке, видоискатель является важным элементом любой камеры — без него вы не сможете увидеть, что снимаете!

Короче говоря, видоискатель — это небольшой кусочек стекла в форме окошка, который фотографы и видеооператоры используют для наблюдения, кадрирования или компоновки снимков. Через видоискатель вы можете предварительно просмотреть изображение, отрегулировать фокус объектива и наблюдать за выбранными настройками, такими как диафрагма и ISO, с помощью цифровых наложенных дисплеев (в новых камерах). Видоискатели наиболее широко делятся на две категории: оптические видоискатели (OVF), которые создают зеркальное изображение через стекло и используются в большинстве цифровых зеркальных камер, или электронные видоискатели (EVF), которые создают электронное изображение и используются в беззеркальных камерах.

Независимо от того, имеет ли ваша камера видоискатель OVF или EVF, без любого видоискателя вы фактически не сможете увидеть создаваемое изображение, что делает видоискатели жизненно важной частью любой камеры.

Мы подробнее рассмотрим два основных типа различных видоискателей, как они работают в современных цифровых зеркальных и беззеркальных камерах и почему они важны для вашей видеосъемки помимо очевидного, т. е. для просмотра вашего изображения.

Но сначала давайте бросим быстрый исторический взгляд на происхождение видоискателей.

Происхождение видоискателя.

Портрет Галилео Галилея. называются видоискателями Galilean , поскольку они имеют ту же конструкцию, что и телескоп Galileo.

Видоискатель Галилея представляет собой простую в изготовлении двухкомпонентную конструкцию, которая позволяет зрителю видеть объект, направляя свой глаз на заднюю часть прицела, чтобы видеть сцену через видоискатель. Он использует две части: передняя плоско-вогнутая линза и задняя или двойная выпуклая линза . Эти две части создают так называемую афокальную систему , которая создает бесконечное фокусное расстояние.

В случае с настоящим телескопом это бесконечное фокусное расстояние позволяет вам сфокусироваться на звездах, которые находятся очень далеко, а в случае с объективом камеры оно позволяет объективу приближать объект. Однако первоначальная форма видоискателя на самом деле была 9-дюймовой.0080 прямой видоискатель , который отличается от современных видоискателей.

Прямые видоискатели и дальномеры

В то время как современные видоискатели показывают изображение непосредственно с объектива, либо через зеркала, либо через цифровой датчик, прямой видоискатель указывает так же, как и объектив, но является приближенным к тому, что снимает объектив. фото видно.

Галилеевские видоискатели — это основной тип видоискателей, которые вы найдете в старинных камерах, но не все камеры используют видоискатели Галилея. Это связано с тем, что при создании параллельного изображения в видоискателе некоторые ошибки манипулирования светом, такие как ошибка параллакса, затрудняли точное получение изображения.

Итак, как только была создана альтернатива, которая позволяла вам видеть то, что на самом деле видит объектив, не было никакого реального смысла в аппроксимации.

Были также камеры, в которых использовались видоискатели , известные как дальномеры , которые создавали систему разделения изображения, позволяющую брать два вида из двух отдельных окон на противоположных сторонах и объединять их для создания единого изображения для зрителя, смотрящего посередине. .

Камеры, использующие этот тип видоискателя, называемые дальномерными, до сих пор используются современными фотографами и полезны для обеспечения большего поля зрения и ощущения масштаба при фотографировании без необходимости или громоздкости, создаваемой зум-объективом.

Введите SLR и DSLR

Как фотограф или видеооператор, вы знакомы с термином DSLR при описании камер, но на всякий случай, если вам нужно освежить в памяти то, что означает DSLR, это означает цифровая однообъективная камера. рефлекс.

До появления цифровых фотоаппаратов было SLR или однообъективных зеркальных фотоаппаратов . Однообъективное отражение относится к камере, имеющей только один видоискатель.

Вместо прямого видоискателя, который пытается имитировать то, что видит объектив, в оригинальных зеркальных камерах использовалось зеркало для отражения фактического изображения, которое объектив видит вверх, чтобы фотограф мог сам увидеть его, глядя вниз на камеру, удерживаемую в уровень талии.

Это зеркало было механизировано, поэтому его можно было убрать, когда пришло время сделать снимок, а в новых зеркальных камерах была добавлена ​​призма, которая отражала свет прямо вперед, чтобы фотограф мог использовать видоискатель на уровне глаз.

Цифровые зеркальные камеры имитируют эту способность видеть именно то, что видит объектив, с возможностью предварительного просмотра в реальном времени, что является одной из причин, по которой зеркальные фотокамеры стали такими популярными.

Оптический и электронный видоискатели

Для большинства современных камер параметры видоискателя сводятся к выбору между оптические видоискатели (OVF) или электронные видоискатели (EVF) . Как мы упоминали выше, в старых зеркальных камерах использовались исключительно оптические видоискатели, в то время как в некоторых новых зеркальных и беззеркальных камерах используются электронные видоискатели.

К оптическим видоискателям относится любой видоискатель, который мы только что перечислили, а электронный видоискатель — это видоискатель, воссоздающий изображение с помощью цифрового датчика и воспроизводящий его на ЖК-экране.

Многие видеооператоры и фотографы предпочитают оптические видоискатели, потому что они показывают снимаемую сцену такой, какая она есть на самом деле, в то время как даже самые лучшие электронные видоискатели по-прежнему воспроизводят изображение.

Однако использование электронного видоискателя дает некоторые преимущества — например, изображение, которое вы видите в камере EVF, изменится, когда вы отрегулируете экспозицию, чтобы вы могли видеть, как то, что вы меняете, повлияет на конечное изображение.

Камеры OVF ограничены только тем, на что смотрит объектив, поэтому любые изменяемые вами настройки не изменят внешний вид изображения в видоискателе — только конечное изображение.

Кроме того, поскольку электронные видоискатели по сути представляют собой мини-ЖК-экраны, вы можете воспроизводить отснятый материал прямо из видоискателя вместо использования выдвижного ЖК-экрана, который может быть трудно увидеть при съемке при дневном свете.

Различия между светодиодным дисплеем OVF и EVF

Электронный видоискатель Panasonic GH5 может отображать много различной информации. Здесь вы можете увидеть гистограмму, зебры, диафрагму, скорость затвора и многое другое.

Оба вида видоискателей включают в себя накладные дисплеи, которые предоставляют фотографу или видеооператору некоторую информацию для использования при компоновке кадра.

Камеры OVF обычно предоставляют настройки диафрагмы и ISO, а также поле, определяющее внешний кадр изображения, чтобы определить, сколько информации, которую видит фотограф, фактически собирается для финального снимка.

Электронные видоискатели, тем временем, имеют дополнительные меню, к которым можно получить доступ непосредственно через видоискатель, включая дисплеи, помогающие настроить изображение, создаваемое электронным видоискателем, например, регулировку яркости и резкости изображения.

Есть также «быстрые меню», к которым фотограф или видеооператор может получить доступ из видоискателя, чтобы настроить все другие параметры без необходимости открывать ЖК-экран и прокручивать его, как на DSLR.

Но подождите, разве в цифровых камерах нет и OVF, и EVF?

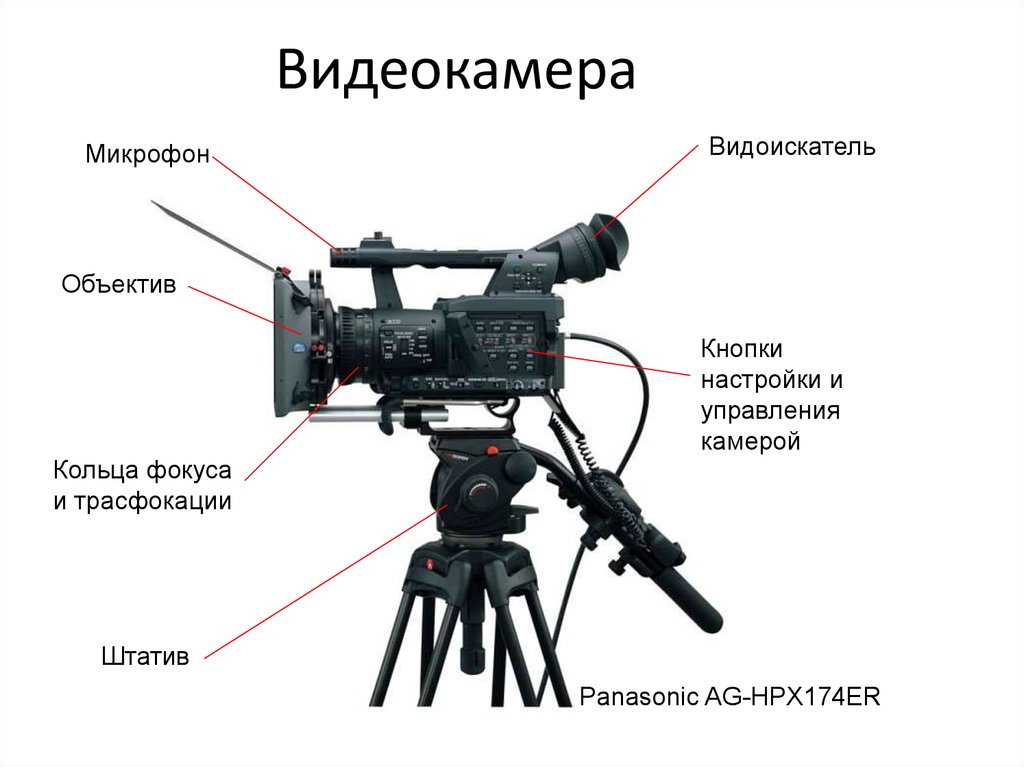

Видоискатель и внешний монитор кинокамеры

Да, технически правильно. ЖК-экраны цифровых зеркальных камер технически являются электронными видоискателями, и многие кинокамеры используют электронный видоискатель на уровне глаз, а также монитор с более высоким разрешением, который можно прикрепить сбоку камеры в качестве электронного видоискателя.

Некоторые камеры даже используют гибридный видоискатель. В этих случаях зеркальная призма отражает изображение в OVF, поэтому фотограф или видеооператор может видеть кадр и данные из наложения или может быть отключена и полностью становится EVF с помощью механизма, который превращает призму в зеркало.

«Блочные» камеры, такие как камеры RED или Z cam и Kinefinity, изначально не поставляются с видоискателем. Это модульные камеры, что означает, что вы строите камеру из основного «мозга» — или блока — в соответствии со своими потребностями. Таким образом, вы можете добавить видоискатель, если он вам нужен, или вы можете пропустить его и вместо этого использовать внешний монитор.

Беззеркальные камеры, такие как Nikon серии Z, Sony серии A7 или Panasonic GH5, имеют только электронный видоискатель и не имеют оптического видоискателя.

Какое значение имеют видоискатели –

помимо очевидное Видоискатель на видеокамере

Давайте разберемся с этим – видоискатели великолепны, потому что они помогают вам видеть снимаемое изображение! Но почему еще они важны? Это зависит от того, о каком типе видоискателя вы говорите.

OVF великолепны, потому что они позволяют вам видеть то, что видит камера. Он показывает вам весь кадр, даже за кадром, и показывает миру, как он выглядит на самом деле.

Несмотря на то, что вы не можете видеть, как снимок будет выглядеть в окончательном виде с текущими настройками, если вы знаете свою камеру и то, как она выглядит, вы можете использовать наложение для настройки диафрагмы и ISO прямо в видоискателе. – бесконечно полезный инструмент, особенно если вы снимаете активную сцену, будь то спортивная игра, дикая природа или приключенческий момент.

Электронные видоискатели, тем временем, обеспечивают гораздо большую ценность благодаря дополнительным меню, к которым вы можете получить доступ прямо в видоискателе, упрощая настройку того, что вы делаете, и фактически видите результаты этих настроек и то, как они влияют на окончательный кадр.

Заключение

Видоискатели очень важны, потому что они помогают камере чувствовать себя продолжением вас и вашего зрения.

Буквально смотришь в видоискатель, как будто камера теперь твой глаз.

Думая о камере как о своем собственном продолжении, ваши действия становятся более плавными, а вы более сосредоточенными и привязанными к своей работе, что повышает вероятность того, что вы выберете правильный момент для создания идеальных снимков.
