Обзор Canon EOS 40D

Камера Canon EOS 40D была представлена летом 2007 года, и, на момент написания этого обзора, ее можно считать морально устаревшей. Тем не менее 40D — отличный аппарат, который может и в наше ‘гигапиксельное‘ время радовать хорошей картинкой.

Пример фото на камеру. Гелиос и разноцветные карандашики.

По сегодняшним меркам 40D имеет скромную матрицу на 10 МП, при этом создает снимки 3888 Х 2592 (итого 10.077.696 пикселей). Фактически такая же матрица используется на камере Canon 400D (без Live View и режима ISO H 3200) и на Canon 1000D (без режима ISO H 3200). 40D стала первой камерой Canon APS-C, получившей возможность использовать Live View (20Da в расчет не берем, ибо она предназначена для специфической работы).

Пример фото

В камере режим Live View именуется как ‘ЖКД-видоискатель’. Функция Live View включается с небольшой задержкой, но при работе изображение на дисплее не виснет. Включение Live View можно запрограммировать на центральную кнопку колеса управления, также можно выполнять 5-ти или 10-ти кратное увеличение области изображения, а саму область выбирать с помощью джойстика. Вот только у 40D есть одна беда при работе с Live View — в этом режиме не работает автоматическая фокусировка по контрасту (для фокусировки зеркало должно быть опущено, а режим Live View выключен). Полноценная ‘обычная’ фокусировка с помощью Live View появилась только в Canon 450D.

Пример фото на камеру Canon EOS 40D. Штатная модель Радоживы.

40D использует очень скудный диапазон ISO от 100 до 1600 единиц, который можно расширить до ISO 3200 (на камере обозначается как ISO H). Есть функция автоматического ISO, правда она использует диапазон значений от 100 до 800 единиц, не работает в ручном режиме контроля экспозиции и не имеет никаких настроек. Если функция авто ISO была включена, при переходе в режим ‘M’ ISO всегда становится равным 400. Уровень шума на высоких значения ISO не радует 🙁

Пример фото на максимальном значении светочувствительности

Также в 40D впервые появилась система фокусировки с 9-тью точками, все точки которой были крестообразными. В дальнейшем эту же систему использовали в моделях Canon 50D и 60D, и как основу для фазовой фокусировки в 650D и 700D. При работе с 40D каких-то проблем с фокусировкой я не наблюдал.

Пример фото

40D является первой камерой Canon, использующей 3-х дюймовый дисплей, правда он имеет всего 230.000 точек, тем не менее 3-дюйма дают совсем другие ощущения от просмотра снятого материала, чем 2.5 дюйма у предшественников.

Пример фото

Очень сильной стороной Canon 40D является серийная съемка. Максимальная скорость съемки составляет аж 6.5 кадра в секунду. Быстрей 40D в свое время снимали только профессиональные ‘единички’ — 1D, 1D Mark II (1D Mark II N). Очень забавно, что преемник 40D — Canon 50D и тем более 60D снимают медленней. Даже новенькая Canon 70D, по скорости серийной съемки, практически ничем не отличается от старушки 40D.

Особого внимания заслуживает буфер кадров. Если отключить все функции, улучшающие изображение программно, то в буфер помещается:

• 14 снимков RAW+JPEG L
• 75 снимков JPEG L (что является неслыханным показателем)
• 17 снимков RAW
• 20 снимков sRAW (2,5 МП)

При использовании быстрых карточек памяти длина серии значительно превосходит буфер кадров. Если включить функции: ‘Приоритет светов’, ‘Шумопод. при длит. выдержке’, ‘Шумопод. при высоких ISO’, ‘Приоритет светов’, то, при любом выбранном качестве изображения, в буфер помещается всего 6 снимков, после которых камера начинает притормаживать.

Также приятно, что 40D использует 14-битную глубину цвета в RAW файлах, сами файлы весят 8-15 МБ.

Пример фото

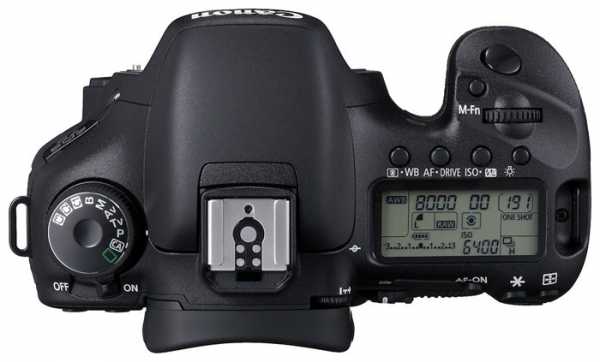

Canon EOS 40D увесистая, хорошо сидит в руке. Корпус выполнен из магниевого сплава. С помощью дополнительного монохромного дисплея всегда можно получить доступ к основным функциям. В отличии от Canon 30D, в новой модели часть кнопок, расположенных прежде слева от дисплея, переехали под дисплей.

Пример фото

Как и полагается продвинутой любительской камере, Canon EOS 40D имеет ряд полезных функций и возможностей.

• Минимальная выдержка затвора составляет 1/8000 с.
• Синхроразъем для студийных вспышек, видео выход, USB, разъем для пульта ДУ.
• Камера использует большие и быстрые карточки памяти CF, я без проблем использовал карточку на 32 Гб.
• Система очистки матрицы от пыли.
• Видоискатель с 95% покрытия и 0.95Х увеличением. Камера поддерживает сменные фокусировочные экраны.
• Можно использовать бат. блоки WFT-E3, WFT-E3A, BP-E2N и BP-E2.
• Замер экспозиции базируется на 35-ти зонном элементе.
• Есть функция брекетинга экспозиции и баланса белого.
• Затвор камеры рассчитан на 100.000 срабатываний.
• Встроенная вспышка с ведущим числом 13 и выдержкой синхронизации 1/250 с.
• Много других полезных мелочей.

Вот ссылка на архив с оригиналами — 230 МБ, 20 фото. Больше фотографий, сделанных на Canon 40D, можете посмотреть в обзоре объектива Canon Zoom Lens EF-S 18-135mm 1:3.5-5.6 IS STM.

Пример фото на Canon 40D

Цены на современные фотоаппараты Canon в популярных магазинах можете посмотреть по этой ссылке.

В комментариях можно задать вопрос по теме и вам обязательно ответят, а также можно высказать свое мнение или описать свой опыт. Для подбора фототехники я рекомендую большие каталоги различной фототехники, такие как E-katalog, или большие интернет магазины, такие как Rozetka. Много мелочей для фото можно найти на Aliexpress.

Несмотря на свой возраст, Canon EOS 40D остается очень функциональной камерой, которая может служить для решения огромного числа фотозадач, не требующих использования высоких значений ISO. В свое время ‘сороковка’ была просто потрясающей камерой.

Материал подготовил Аркадий Шаповал.

radojuva.com

S30d40c характеристики на русском

S30D40C Datasheet — 30A DUAL SCHOTTKY BARRIER RECTIFIER

Search Keywords: S30D40C, datasheet, pdf, WON-TOP, 30A, DUAL, SCHOTTKY, BARRIER, RECTIFIER, stock, pinout, distributor, price, schematic, inventory, databook, Electronic, Components, Parameters, parts, cross reference, chip, Semiconductor, circuit, Electric, manual, substitute, Equivalent

® WON-TOP ELECTRONICS S30D30C – S30D 100C 30A DUAL SCHOTTKY BARRIER RECTIFIE R Pb Features  Schottky Barrier Ch ip H  Guard Ring for Transient Pro tection  Low Forward Voltage Drop � � Low Power Loss, High Efficiency  H igh Surge Current Capability  Epoxy Meets UL 94V-0 Classification  Ideal ly Suited for Use in High Frequency SJ RK PIN1 2 3 SMPS, Inverters and As Free Whe

U30D40C является двойным быстродействующим диодом с возможностями работы с высокими скачками тока, высокой эффективностью и низкими потерями мощности. Выпрямитель обладает пассивированным стеклом переходом, низким уровнем хранения заряда и конфигурацией с двойным общим катодом.

• Низкое прямое напряжение и высокая мощность
• Обратное напряжение 280В СКЗ
• Типичное значение емкости перехода 150пФ

Полупроводники — ДискретныеДиодыВыпрямители с Быстрым и Ультра Быстрым Восстановлением

Во время сборки блоков питания и преобразователей напряжения для автомобильных усилителей часто возникает проблема с выпрямлением тока с трансформатора. Раздобыть мощные импульсные диоды довольно серьезная проблема, поэтому решил напечатать статью, в которой приводится полный перечень и парметры мощных диодов Шоттки. Некоторое время назад лично у меня возникла проблема с выпрямителем преобразователя для авто усилителя. Преобразователь довольно мощный (500-600 ватт), частота выходного напряжения 60кГц, любой распространенный диод, который можно найти в старом хламе, сразу сгорит, как спичка. Единственным доступным вариантом в то время были отечественные КД213А. Диоды достаточно хорошие, держат до 10 Ампер, рабочая частота в пределах 100кГц, но и они под нагрузкой страшно перегревались.

На самом деле мощные диоды можно найти почти у каждого. Компьютерный БП является импульсным блоком питания, который питает целый компьютер. Как правило их делают с мощностью от 200 ватт до 1кВт и более, а поскольку компьютер питается от постоянного тока, значит в блоке питания должен быть выпрямитель. В современных блоках питания для выпрямления напряжения используют мощные диодные сборки Шоттки — именно у них минимальный спад напряжения на переходе и возможность работы в импульсных схемах, где рабочая частота намного выше сетевых 50 Герц. Недавно на халяву принесли несколько блоков питания, откуда и были сняты диоды для этого небольшого обзора. В компьютерных блоках питания можно найти самые разные диодные сборки, единичных диодов тут почти не бывает — в одном корпусе два мощных диода, часто (почти всегда) с общим катодом. Вот некоторые из них:

D83-004 (ESAD83-004) — Мощная сборка из диодов Шоттки, обратное напряжение 40 Вольт, допустимый ток 30А, в импульсном режиме до 250А — пожалуй, один из самых мощных диодов, который можно встретить в компьютерных блоках питания.

STPS3045CW — Сдвоенный диод Шоттки, ток выпрямленный 15A, прямое напряжение 570мВ, обратный ток утечки 200мкА, напряжение обратное постоянное 45 Вольт.

Основные диоды Шоттки, которые встречаются в блоках питания

Шоттки TO-220 SBL2040CT 10A x 2 =20A 40V Vf=0.6V при 10A
Шоттки TO-247 S30D40 15A x 2 =30A 40V Vf=0.55V при 15A
Ультрафаст TO-220 SF1004G 5A x 2 =10A 200V Vf=0.97V при 5A
Ультрафаст TO-220 F16C20C 8A x 2 =16A 200V Vf=1.3V при 8A
Ультрафаст SR504 5A 40V Vf=0.57
Шоттки TO-247 40CPQ060 20A x 2 =40A 60V Vf=0.49V при 20A
Шоттки TO-247 STPS40L45C 20A x 2 =40A 45V Vf=0.49V
Ультрафаст TO-247 SBL4040PT 20A x 2 =40A 45V Vf=0.58V при 20A
Шоттки TO-220 63CTQ100 30A x 2 =60A 100 Vf=0.69V при 30A
Шоттки TO-220 MBR2545CT 15A x 2 =30A 45V Vf=0.65V при 15A
Шоттки TO-247 S60D40 30A x 2 =60A 40-60V Vf=0.65V при 30A
Шоттки TO-247 30CPQ150 15A x 2 =30A 150V Vf=1V при 15A
Шоттки TO-220 MBRP3045N 15A x 2 =30A 45V Vf=0.65V при 15A
Шоттки TO-220 S20C60 10A x 2 =20A 30-60V Vf=0.55V при 10A
Шоттки TO-247 SBL3040PT 15A x 2 =30A 30-40V Vf=0.55V при 15A
Шоттки TO-247 SBL4040PT 20A x 2 =40A 30-40V Vf=0.58V при 20A
Ультрафаст TO-220 U20C20C 10A x 2 =20A 50-200V Vf=0.97V при 10A

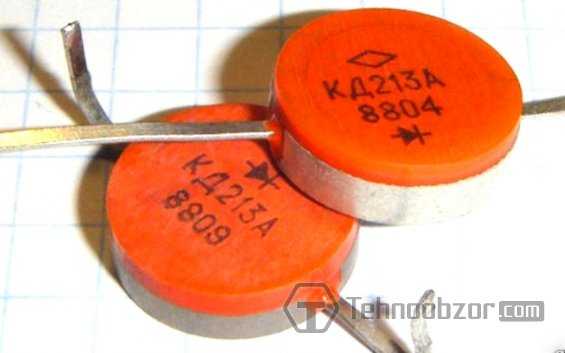

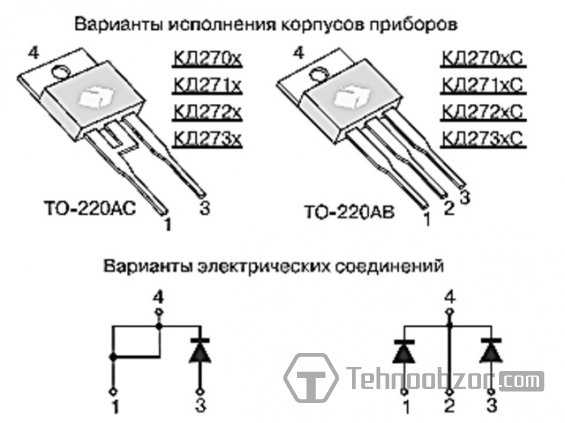

Существуют и современные отечественные диодные сборки на большой ток. Вот их маркировка и внутренняя схема:

Также выпускаются высоковольтные диоды Шоттки, которые можно использовать например в БП ламповых усилителей и другой аппаратуры с повышенным питанием. Список приведён ниже:

Хотя более предпочтительным является применение диодов Шоттки в низковольтных мощных выпрямителях с выходными напряжениями в пару десятков вольт, на высоких частотах переключения.

crast.ru

Canon EOS 40D — обзор камеры. Хороший выбор для фотоохоты

Добрый день, друзья. В этой статье я хочу сделать небольшой обзор на камеру Canon EOS 40D (Кэнон 40Д), в простонародье еще именуемой «сороковкой». Canon 40D – можно сказать, моя первая собственная зеркальная камера. До этого пользовался камерой Canon 500D, одолженной у брата. «Сороковка» — уже старичок, она была выпущена почти десять лет назад (анонс — 20 августа 2007 года). Но на пенсию фотоаппарат пока не спешит – эту камеру до сих пор нередко можно увидеть в руках начинающих (и не только) фотографов. Отличная цветопередача, скорострельность, удобный конструктив и расширенные настройки – в этой камере много вкусностей. Итак, давайте по порядку…

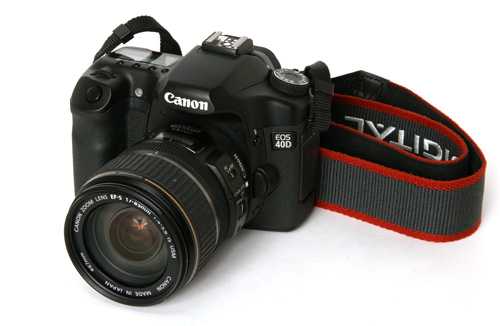

Что из себя представляет  Canon EOS 40D

Canon 40D относится к полупрофессиональной «линейке». Краткие ТТХ этого «пулемета»: матрица 22,5х15,0мм, разрешение 10Мп, диапазон выдержек от 1/8000 до 30секунд, 5 ручных и шесть автоматических режимов экспозамера, 9-точечная фокусировка, скорость съемки – 6,5 кадров в секунду(!), диапазон ISO – 100-3200. Весит камера 740г. Питание: батарея BP-511(A), BP-512, флеш-накопитель – CompactFlash (CF). Фотоаппарат получил довольно высокие оценки и отзывы пользователей. После обруганных фотографами предшественника 30D и потомка 50D, «сороковка» кажется оптимальным выбором за приемлемую цену. Она уютненько устроилась между «соседями» и пока нисколечки не желает уступать им, а во многом даже превосходит их. Это – стоящая вещь в своей ценовой нише, и спорить тут не о чем.

У Canon EOS 40D более солидный вес и размер, в сравнении с камерами ХХXD и XXXXD (модели для любителей). Мне после Canon 500D «сороковка» первое время казалась громоздкой и не очень удобной. К счастью, это ощущение быстро проходит, и после уже испытываешь дискомфорт, когда берешь в руки Canon 500D. Поснимав «сороковкой» с неделю, начинаешь понимать, что габариты оптимальны – камера замечательно сидит в руке, не обременяя и не напрягая. Возможно, представительницы женского пола с изящными ладошками со мной не согласятся)) Но для мужской руки эта камера – самое то.

Первый плюс данной камеры (особенно для начинающих фотографов) в том, что на вторичном рынке эту камеру можно купить за смешную цену. Время течет, ранее выпущенные модели фотоаппаратов морально устаревают, но физически еще способны дать фору некоторым своим «потомкам». Несомненно, «сороковка» с легкостью поспорит со многими более молодыми моделями камер.

Ну, что же, давайте посмотрим на сильные стороны этой камеры:

— металлический корпус (выполнен из магниевого сплава). Камера довольно прочная, и в то же время – легкая. Конечно, специально ронять и проверять фотокамеру на прочность не стоит, но по ощущениям – корпус довольно прочный.

— эргономичность. Как по мне, расположение кнопок очень удобное (за исключением кнопки включения). Конечно, перейдя с «пятисотки» на «сороковку», мне сначала было неудобно. Но потом все встало на свои места.

— скорость съемки. Конечно, это не пулемет Canon 1Ds с его 12-ти кадрами в секунду, но скорость съемки впечатляет. Хватаем «сороковку» и стремглав бежим снимать динамику. Для фотоохоты – оптимальный вариант. Правда, за скорострельность тоже придется платить – флешка забивается фотками на раз-два, поэтому советую запастись несколькими флешками или одной «безразмерной». Но зато теперь уж точно не будете жалеть о том, что упустили какой-то кадр по вине медлительности камеры.

— расширенный диапазон ISO по сравнению с серией ХХХD. На Canon 500D меня угнетало, что набор значений ИСО ограничен: 100, 200, 400,800. Ну, а если мне нужно больше 400, но меньше 800? «Пятисотка» в этом плане ничем не могла помочь. Зато 40D – пожалуйста. Довольно много промежуточных значений ИСО (значения от 100 до 1600 с шагом 1/3).

— карта CF (надежно, удобно, добротно). Правда, они дороже SD-шек, но за качество и надежность надо платить. Лучше немного разориться, чем потом плеваться и оплакивать безвозвратно ушедшие фотки.

— Еще один плюс – это второй экран. Его нужность я оценил при съемках утром на глухарином току. При необходимости экран на пару секунд подсвечивается при нажатии кнопочки. Очень полезная штука, особенно в сумерках.

— Режим Лайв Вью (здорово помогает при съемке пейзажей и макро) Включение Live View можно запрограммировать на центральную кнопку колеса управления.

— довольно простое и интуитивно понятное меню.

— также приятно, что 40D использует 14-битную глубину цвета в RAW файлах, сами файлы весят 8-15 МБ.

Но, как обычно бывает, не обошлось и без недостатков (куда же без них). Кто-то списывает это на недоработки инженеров, кто-то – на коварные происки маркетологов, которые намеренно «увечат» камеры, каждый раз специально создавая в фотоаппаратах недостатки, чтобы у покупателей был стимул покупать новые модели. Давайте рассмотрим их.

Слабые стороны камеры:

— шум при высоких исо (на мой взгляд, шум уже заметен при ИСО выше 800), хотя непритязательный и неискушенный пользователь, скорее всего, не станет придираться. Опять же, на шумы сказываются условия съемки. При хорошем освещении те же шумы малозаметны на ИМО выше 1000.

— обманчивый экран. Сделав с десяток пробных снимков, я просмотрел их на дисплее и ужаснулся. Уже потом, проглядев снимки на экране монитора и почитав про этот недочет «сороковки», успокоился и жизнь заладилась. Но экран врет безбожно, это факт.

— Авторежимы баланса белого огорчают. Камера часто «промахивается» с ББ, и фотографу приходится потом исправлять это в фоторедакторе. Для тех, кто снимает в RAW, это пустяки.

— Фотоаппарат морально устаревший, хотя многих это не смущает.

— После «пятисотки» мне не хватает видео на этой камере. Конечно, видео – это, отнюдь, не самое главное в зеркалке, но иногда хочется…

— Нужно привыкнуть к кнопочке-флажку вкл/выкл.

— Непонятно, почему все-таки для таймера только два значения – 2с и 10 сек? Неужели сложно было сделать промежуточные значения или ручной выбор? Бывает, пригождается.

— точечный замер экспозиции только по центральному кругу

— в режиме LV нет быстрой фокусировки по датчику изображения и невозможно переключить режим замера экспозиции;

Дополнительные возможности камеры:

синхроразъем для студийных вспышек, видео выход, USB, разъем для пульта ДУ. Есть также функция брекетинга экспозиции, встроенная вспышка с ведущим числом 13 и выдержкой синхронизации 1/250 секунды и много других «полезностей».

Подводим итоги

Можно сказать что Canon EOS 40D – добротная камера, которая отлично справляется со своими обязанностями. Если вы выбираете первую камеру для фотоохоты – «сороковка» как раз то, что надо. Это достойный выбор за хорошую цену. Она позволит вам расширить возможности съемки и почувствовать прелесть использования полупрофессиональной камеры.

Всем здоровья и удачной фотоохоты!
