Понятия диафрагмы и глубины резкости в фотографии

ОСНОВНЫЕ СВЕДЕНИЯ ПО ОБЪЕКТИВАМ

Диафрагма и экспозиция

Диафрагма объектива (иногда ее еще называют «апертурой») — плод хитроумной инженерной мысли. Это отверстие с переменным диаметром, которое позволяет контролировать количество света, проходящего через объектив. Диафрагма и выдержка — два основных способа управления экспозицией. При одной и той же выдержке чем меньше света, тем больше должна быть открыта диафрагма, чтобы через нее на поверхность матрицы попало больше света. Соответственно, чем больше света, тем меньше должна быть открыта диафрагма, чтобы экспозиция была оптимальной. Как вариант, чтобы добиться аналогичных результатов, можно диафрагму не менять, а менять выдержку. При этом следует помнить, что величина отверстия диафрагмы влияет также на то, насколько «направленным» является свет, проходящий через объектив, а это напрямую влияет на глубину резкости. Поэтому нужно контролировать и диафрагму, и выдержку, чтобы результат съемки всегда соответствовал ожиданиям.

F число и математические расчеты

Небольшой технический экскурс и немного математики

Что такое f число? Диафрагменное или f число — это результат деления фокусного расстояния объектива на диаметр действующего отверстия диафрагмы. Например, если взять объектив 35 мм F1.4 G, у которого максимальное значение диафрагмы равно f/1.4, диаметр действующего отверстия диафрагмы можно вычислить так: 35 ÷ 1,4 = 25 мм. Обратите внимание, что при изменении фокусного расстояния объектива также изменяется диаметр отверстия диафрагмы и, соответственно, f‑число. Например для телеобъектива с фокусным расстоянием 300 мм и диафрагмой f/1.4 диаметр действующего отверстия диафрагмы можно узнать, решив пример 300 ÷ 1,4 ≈ 214 мм. Такой объектив будет громоздким, неудобным и очень дорогим. Вот почему так редко можно встретить светосильную длиннофокусную оптику, т.е. оптику с большим отверстием диафрагмы. Фотографам необязательно знать фактический диаметр отверстия диафрагмы в миллиметрах, но полезно понимать сам принцип расчетов.

«F-числа» или «f-ступени» диафрагмы

У всех объективов есть максимальное и минимальное значения диафрагмы (выражаются в «f-числах»), но в технических характеристиках объективов, как правило, приводится именно максимальное значение. Возьмем, к примеру, объектив Sony 35 мм F1.4 G. Здесь фокусное расстояние объектива — 35 мм (об этом чуть позже), максимальное значение диафрагмы — F1.4. Что конкретно значит обозначение «F1.4»? Подробно об этом можно почитать в статье «F число и математические расчеты» выше. Однако на практике достаточно понимать, что чем меньше f-число, тем больше отверстие диафрагмы, и помнить, что значение f/1.4 считается одним из максимальных в случае с универсальными объективами. Объективы с максимальным значением диафрагмы f/1.4, f/2 или f/2.8 обычно называются «светосильными».

Стандартные f-числа, которые вам могут встретиться в маркировке объективов (в порядке убывания): 1.4, 2, 2.8, 4, 5.6, 8, 11, 16, 22, иногда 32. Специально для математиков: это всё степени квадратного корня от числа 2. Эти цифры соответствуют целым значениям (ступеням) диафрагмы. Бывают еще промежуточные значения, соответствующие половине или трети целого значения. Увеличение отверстия диафрагмы на одну ступень вдвое увеличивает количество света, попадающего через объектив на матрицу. Уменьшение отверстия диафрагмы на одну ступень наполовину уменьшает количество света, попадающего через объектив на матрицу.

При съемке на коротких фокусных расстояниях диафрагма может быть умеренно открыта, и этого будет достаточно для правильного экспонирования.

Более длинные фокусные расстояния требуют пропорционально более открытой диафрагмы при одинаковых значениях f‑числа и при одинаковой яркости.

F-число = Фокусное расстояние ÷ Эффективная диафрагма

[1] Эффективная диафрагма (размер входного отверстия диафрагмы) [2] Диафрагма [3] Фокусное расстояние Примечание: значения диафрагмы и фокусного расстояния на рисунке указаны приблизительно.

Диафрагма и глубина резкости

С помощью термина «глубина резкости» обозначается диапазон расстояний от объектива камеры, при которых можно достичь приемлемой резкости изображения.

Если рассматривать в качестве примера крайние случаи, то при малой глубине резкости в фокусе оказывается очень узкая область всего в несколько миллиметров, а при большой глубине резкости можно снимать пейзажи, на которых каждый миллиметр снимка получится рассмотреть в мельчайших деталях. Умение работать с глубиной резкости является одним из базовых приемов в художественной фотографии.

Основной принцип такой: чем больше отверстие диафрагмы, тем меньше фокусное расстояние. Поэтому если вы хотите сделать портрет, на котором фон будет художественно размыт, необходимо открыть диафрагму максимально широко. Однако, здесь важно помнить и о других факторах. Чем длиннее фокусное расстояние объектива, тем больше шанс получить минимальную область резкости. Отчасти об этом уже шла речь выше: диаметр отверстия диафрагмы для объектива с фокусным расстоянием 85 мм при значении f/1.4 будет намного больше, чем для широкоугольного объектива с фокусным расстоянием 24 мм при том же значении f/1. 4. Более того, фактическое расстояние между объектами в кадре также может повлиять на восприятие зрителем глубины и объема изображения.

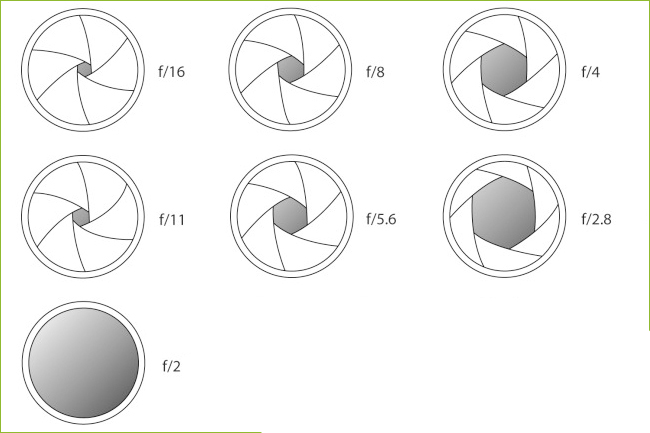

Диафрагма (слева направо): открытая (большое отверстие) — закрытая (маленькое отверстие) Глубина резкости (слева направо): малая — большая

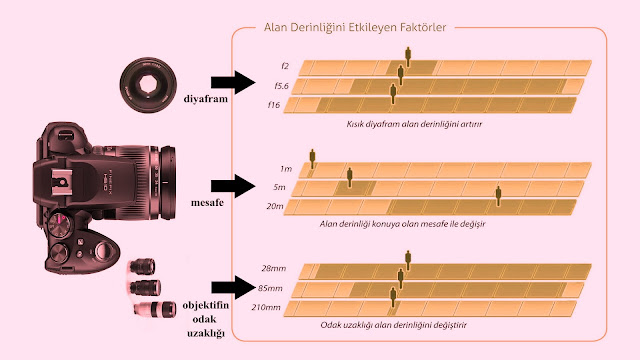

Три фактора, влияющие на рисунок размытия фона

Советы по съемке

Чтобы добиться художественного размытия фона, недостаточно просто выбрать светосильный объектив и снимать на полностью открытой диафрагме. Это первый важный фактор, конечно, но иногда одной лишь полностью открытой диафрагмой желаемого результата не получить. Второй важный фактор — расстояние между объектом съемки и задним планом. Если задний план расположен очень близко за объектом, он может попасть в зону резкости или оказаться настолько близко к ней, что «размыт» не будет. По возможности оставляйте максимальное расстояние между фотографируемым объектом и планом, который вы хотите «размыть». Третий важный фактор — фокусное расстояние объектива, который вы используете. Как мы уже говорили, чем больше фокусное расстояние, тем проще получить небольшую глубину резкости, так что это тоже следует учитывать. Многие фотографы считают, что идеальные фокусные расстояния для портретов с художественным размытием фона — от 75 до 100 мм.

Вы недавно просматривали

4.3. Экспозиция и число диафрагмы. Цифровая фотография. Трюки и эффекты

4.3. Экспозиция и число диафрагмы

Читая этот раздел, вы заметите, что понятия выдержки и диафрагмы употребляются, как правило, в паре. Объясняется это просто: выдержка и диафрагма определяют значение ключевого понятия фотографии – экспозиции.

Определение

Экспозицией называется количество света, воздействующего на светочувствительный материал (в нашем случае это матрица) за время его экспонирования. Интенсивность света, как нам уже известно, регулируется величиной диафрагмы, а время – продолжительностью выдержки.

Количество света, проходящее через объектив, зависит от величины входного отверстия объектива, то есть от его диаметра.

Главное свойство объектива – его способность пропускать свет – принято выражать величиной относительного отверстия объектива. Мы уже знаем, что относительное отверстие объектива равно отношению диаметра его входной линзы к его фокусному расстоянию. Это понятие нам нужно, чтобы численно выразить положения лепестков диафрагмы: для их описания пользуются числом, обратным относительному отверстию объектива, или диафрагменным числом объектива. Значения диафрагменных чисел можно видеть на специальной шкале оправы сменных объективов: 0,7; 1; 1,4; 2; 2,8 и т. д. (на этой шкале смежные числа отличаются в 1,41 раза).

В фотоаппаратах с ручным управлением диафрагменные числа, или диафрагму, можно устанавливать с помощью специального кольца на объективе. В современных же фотоаппаратах, снабженных системами электронного управления и индикации, применяются более мелкие деления – 1/2 или даже 1/3 ступени диафрагмы.

Очень часто диафрагму пишут не в виде числа (например, 8), а как дробь с буквой f (например, f/8). Если диаметр диафрагмы вдвое меньше фокусного расстояния, то говорят, что диафрагма равна f/2, а диафрагменное число равно 2. Это число часто записывают как f2, чтобы не связываться с дробями.

Стандартный ряд диафрагменных чисел – геометрическая последовательность, каждый член которой больше предыдущего в 1,4 раза: f2; f2,8; f4; f5,6; f8 и т. д. Таким образом, например, переход с диафрагмы f4 на f5,6 ослабляет поток света в два раза. Чем больше диафрагменное число, тем меньше размер диафрагмы и тем меньше света попадет на светочувствительный материал. Изменением диафрагмы добиваются, во-первых, нужного усиления или ослабления потока света, а во-вторых, изменения глубины резкости.

Конструкторы фотоаппаратов не всегда могут вписать значения диафрагмы в стандартный ряд диафрагменных чисел, соответствующих максимальному пропусканию света объективом. Поэтому ряд диафрагменных чисел многих объективов содержит нестандартные значения, например: 1,9; 3,2; 4,5.

Данный текст является ознакомительным фрагментом.

F-Stop (Числа диафрагмы)

F-Stop (Числа диафрагмы) Одна из главных настроек настоящей камеры – апертура (Aperture). Апертурой называют величину отверстия в камере, через которое свет проникает на пленку или светочувствительный датчик. Многие камеры позволяют регулировать количество света, проникающего

Команда Exposure (Экспозиция)

Команда Exposure (Экспозиция) Еще одна сравнительно простая команда – Exposure (Экспозиция) (рис. 13.7). По сути своей она похожа на команду Brightness/Contrast (Яркость/Контрастность) и тоже позволяет изменить яркость изображения, однако делает это по другим принципам и потому удобнее при

Кардинальное число и положение

Кардинальное число и положение Одним из терминов, который иногда можно встретить в отношении наборов, включая таблицы- является кардинальное число (cardinality, «мощность множества»). Оно описывает количество строк в наборе, который может быть таблицей или выходным набором.

4.6.8 Незаданное Число Параметров

4.6.8 Незаданное Число Параметров Для некоторых функций невозможно задать число и тип всех параметров, которые можно ожидать в вызове. Такую функцию описывают завершая список описаний параметров многоточием (…), что означает «и может быть, еще какие-то неописанные

Переменное число параметров

Переменное число параметров Для указания того, что подпрограмма должна иметь переменное число параметров, используется ключевое слово params, за которым следует описание динамического массива. Например: function Sum(params a: array of integer): integer; begin Result := 0; for i: integer := 0 to a.Length do

Делим на число пи

Делим на число пи Автор: Владислав БирюковКонечно, безоговорочно полагаться на приведенное на соседней странице ранжирование компаний не стоит – оно может служить лишь неким ориентиром. Слишком много в подобных расчетах условностей: какие показатели учитываются, с

Своими руками: Искусство фотографии. Часть 2: Экспозиция

Своими руками: Искусство фотографии. Часть 2: Экспозиция Автор: Михаил КепманПосле выхода первой статьи из цикла «Искусство фотографии» («КТ» #627) я получил много писем с просьбой рассказать о выдержке и диафрагме (экспопаре). Ну что ж, слушаюсь и повинуюсь. Сегодня речь

13.7. Exposure (Экспозиция)

13.7. Exposure (Экспозиция) Эта функция (рис. 13.9) позволяет имитировать изменение экспозиции (выдержки) и диафрагмы при фотографировании. Рис. 13.9. Окно Exposure (Экспозиция)• Exposure (Экспозиция). Изменение выдержки кадра, которое приводит к коррекции светлых частей изображения, не

13-Я КОМНАТА: Число человеческое

13-Я КОМНАТА: Число человеческое Автор: Сергей Вильянов «Здесь мудрость. Кто имеет разум, тот сочтет число зверя, ибо это число человеческое; число его — шестьсот шестьдесят шесть». Откровение святого Иоанна Богослова гл. 13. ст. 18 Как известно, люди обожают искусственные

Режимы приоритета выдержки и диафрагмы

Режимы приоритета выдержки и диафрагмы Практически любые сюжетные режимы можно смоделировать соответствующей установкой выдержки и диафрагмы, но обратное невозможно. Если знать, какую выдержку с диафрагмой и светочувствительность следует установить, вполне можно

Выдержка и экспозиция

Выдержка и экспозиция Получить четкие снимки движущихся объектов можно только при малой выдержке. Ни штатив, ни включение стабилизации тут не помогут, так что старайтесь устанавливать выдержки 1/250–1/500 с и короче.Эмпирическое правило гласит, что выдержка не должна

Экспозиция

Экспозиция Во время фотосъемки по разным причинам кадр может оказаться неправильно экспонированным — «недодержанным» или «передержанным».

Воспользуйтесь специальной функцией в графическом редакторе и увеличьте или уменьшите экспозицию, внеся поправку. При этом

Экспозиция

Экспозиция Хорошая черно-белая фотография — это, как правило, качественная работа фотографа. Прежде всего, экспозицию нужно установить очень точно, чтобы сцена была передана с плавными тональными переходами, а снимок не получился темным или слишком светлым, если,

Экспозиция

Экспозиция Снимки иногда получаются темными или пересвеченными. Причина в том, что матрица фотокамеры не обладает достаточно широким диапазоном, экспозамер может ошибаться в сложных условиях.Допустим, в яркую солнечную погоду объект находится на темном фоне (деревья).

Что такое диафрагма | Иди и снимай

Содержание страницы

Диафрагма (от греческого διαφραγμα — перегородка) это устройство, изменяющее размеры действующего отверстия объектива и этим ограничивающее поперечное сечение световых пучков, проходящих через объектив. Обеспечивает дозирование количества света; улучшение качества изображения, уменьшая аберрации оптических систем; увеличивает глубину резко изображаемого пространства, но снижает за счёт дифракции света на краях диафрагмы разрешающую способность оптической системы.

Диафрагма апертурная: диафрагма, которая при изменении её диаметра в одинаковой степени одновременно влияет на ход как осевого, так и наклонного пучка лучей.

Диафрагма полевая: непрозрачная преграда, ограничивающая линейное поле оптической системы в пространстве предметов или пространстве изображений. В плёночных фотоаппаратах полевой диафрагмой служит кадровая рамка (кадровое окно), имеющее прямоугольную или квадратную форму и расположенное вблизи плоскости фотослоя. В цифровых фотоаппаратах, как правило, отсутствует. В проекционных системах полевая диафрагма расположена в плоскости предметов.

Используется также в спектральных и фотометрических приборах (в форме узкой щели) и др.

Диафрагма объектива

Относительное отверстие объектива, регулируемое диафрагмой, имеет свое обозначение и называется числом диафрагмы (или диафрагменным числом). Чем выше это число, тем меньше диаметр относительного отверстия и меньше света проходит к матрице/пленке фотоаппарата. Вычисляется как соотношение фокусного расстояния к диаметру диафрагмы f/D (например, f/1.4), стандартные значения имеют шаг в один диафрагменный стоп (корень из двух) — 1.4, 2, 2.8, 4, 5.6, 8 и т.д вплоть до f/64.

На что влияет диафрагма

С изменением значения диафрагмы изменяется не только освещенность, но и линия глубины резко изображаемого пространства. Комбинация значений диафрагмы и скорости затвора образуют экспопару. Вместе с изменяемой светочувствительностью матрицы образуют Трио — экспопара+ISO. Основное назначение диафрагмы — изменение глубины резко изображаемого пространства. Также, на некоторой оптике улучшаются резкостные характеристики объектива при использовании значений, отличных от открытой. Итак, диафрагма влияет:

• на размытие зоны нерезкости
• на резкость объектива
• на глубину резкости
• на интенсивность поступающего на матрицу света

Как устроена диафрагма

Лепестки ирисовой диафрагмы объектива Таир-3ФС — как яркий пример устройства диафрагмы.

Диафрагма набирается из определенного для данной оптической системы, лепестков. Лепестки диафрагмы как правило, стальные, матовые, с обработкой матированием и чернением, чтобы не бликовать при съемке с источниками света в кадре. В старых объективах диафрагма изготавливалась из латуни, но имела тоже самое предназначение. Управление в современных фотоаппаратах реализовано через электронику с электромагнитным или моторным приводом лепестков. Собирается в отдельный узел, и может быть неразборна. В старой фототехнике число диафрагмы выставлялось вручную, с использованием кольца диафрагмы на объективе.

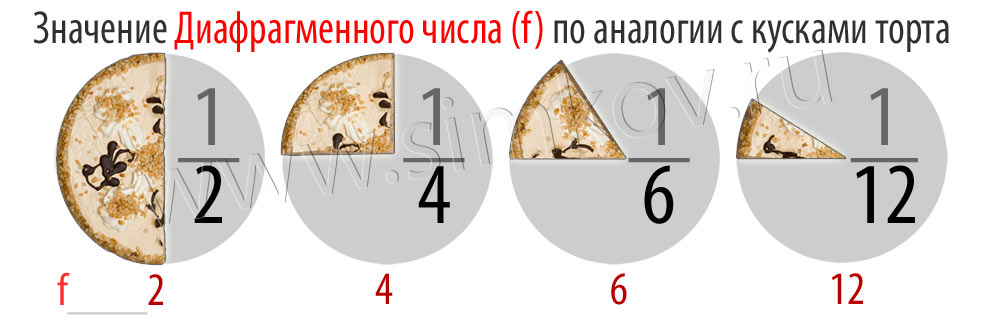

Диафрагменное число

величина, обратная относительному отверстию (геометрическому или эффективному — физическому).

Больше всегда меньшее

Запомните — чем крупнее число, тем поступает меньше света, и наоборот. То есть, при зажатой до f/22 диафрагме, света всегда поступит меньше, чем при открытой до f/1.4. В работе вам, думаю, не придется зажимать значения до предела — основные рабочие параметры это от полностью открытой (f/1.4, f/2, f/2.8 например, — зависит от модели объектива) до 8-16. С этим связана небольшая путаница — на самом деле, большим числом считается f/ меньшее, так как большее отверстие всегда пропускает больше света. Отсюда число диафрагмы f/2.8 в любом случае больше f/22.

Также имеется понятие «светосильность» объектива — чем шире относительное отверстие, тем объектив светосильнее. В основном, понятие «светосила» используется именно в этом ключе, хотя имеет немного не то определение. Не каждый светосильный объектив лучше. Светосильность — не панацея для решения фотографических задач.

Управление диафрагмой

Существует множество реализаций диафрагмы, однако большее применение в фото и видеотехнике нашлось у ирисовой. Ирисовая диафрагма позволяет более плавно изменять значения относительного отверстия, имеет компактные размеры. Помимо ирисовой диафрагмы использовалась также:

• Револьверная диафрагма
• Вставная диафрагма

Привод ирисовой диафрагмы имеет различные вариации:

• Диафрагма с механизм ручного доводчика (с кольцом предустановки и без)

Фиксация необходимого значения f/ кольцом предустановки производилась для того, чтобы получить возможность навестись на резкость при более светлом видоискателе. Непосредственно фотосъемка проводится уже на закрытой диафрагме и установленной глубине резкости. Большинство конструкций этих фиксаторов приводится в действие потягиванием кольца предустановки на себя и поворотом на необходимое значение.

• Диафрагма с прыгающим механизмом (с репетиром и без)

Яркий представитель семейства объективов с прыгающим механизмом диафрагмы

Прыгающий механизм диафрагмы позволяет установить необходимую диафрагму без использования кольца предустановки и увеличивает оперативность при работе. Репетир (автоматический доводчик) использовался для предпросмотра глубины резко изображаемого пространства непосредственно перед спуском затвора. Устройство автоматического доводчика приводилось в действие дополнительным рычажком на корпусе камеры, или объектива.

Зачастую привод был сопряжен с кнопкой спуска затвора, при этом нажатая наполовину кнопка спуска включала режим предпросмотра ГРИП. В объективах Таир из комплекта Фотоснайпер использован весьма изысканный механизм автодоводчика, при котором просмотр ГРИП был возможен только непосредственно после спуска диафрагмы, либо перед ее взводом. Это доставляло определенное неудобство при работе (диафрагма закрывалась в необходимое значение, затем взводилась рычагом, происходила наводка на резкость, и полунажатием кнопки спуска затвора доводчик возвращался в исходное состояние, снова закрывая диафрагму).

В современных камерах репетир заменен кнопкой, или комбинацией кнопок на корпусе камеры.

• Диафрагма с электромагнитным приводом

В основной своей массе современных объективов диафрагма имеет автоматический электромагнитный привод, а ручное управление вы можете наблюдать только на профессиональной/кинооптике. Ручное управление в современных объективах используется в основном при видеосъемке, для оперативного и плавного контроля за глубиной резко изображаемого пространства (ГРИП).

Во время фотосъемки, диафрагма с электромагнитным приводом автоматически закрывается до значения, заданного электроникой камеры. У объективов с электронным управлением диафрагмы репетир реализуется в виде программной функции DOFV, активируемой кнопкой на корпусе фотоаппарата или их комбинацией.

• Диафрагма с моторным приводом

Используется в дешевых объективах, и работает по тому же принципу, что и электромагнитная, только вместо электромагнитов применяется мотор привода.

Диафрагма и дифракция

Качество картинки, пропускаемое оптикой (в частности, резкость и детализация), улучшается до определенного порогового значения f/. Более широкие пучки света имеют противную особенность рисовать на картинке дополнительные искажения цветов. Эта особенность уменьшает свое воздействие на картинку при небольшом прикрытии диафрагмы. Как правило, цветовые искажения пропадают с f/4 практически полностью у большинства объективов.

Метод избегания хроматических аберраций таким образом, называется диафрагмированием. Не стоит заигрываться с максимальными значениями числа диафрагмы — чем больше значение, тем выше шанс достигнуть дифракционного предела для текущей конфигурации камера+объектив.

Диафрагма, как режим работы (Aperture Value, Av)

Приоритет диафрагмы — режим работы фотоаппарата с приоритетом выставленного значения диафрагмы. Пользователь выставляет необходимое значение диафрагмы (необходимую глубину поля), автоматика рассчитывает значение остальных параметров.

В случае отсутствия электрической связи с объективом (мануальные объективы), автоматика использует датчики для замера уровня освещенности кадра и установки остальных параметров съемки.

• Режимы работы фотоаппарата

Диафрагма и боке

Управляя диафрагмой вы можете добиться как более художественной картинки, так и увеличения ГРИП, внесения поправки в экспозицию.

Большее размытие фона и тонкая ГРИП получается именно на максимально «открытых» значениях, чем пользуются в портретной и художественной фотографии. Важно запомнить, что при съемке портрета тонкая ГРИП и максимально открытое относительное отверстие объектива позволяют явным образом отделить объекты от фона. Для этого, собственно, и используются светосильные объективы.

Учтите — чем выше максимальное число f/ объектива, тем оптическая схема дороже — отсюда высокая удельная стоимость качественных «светлых» объективов. Светосильный объектив позволит увеличить максимально возможную выдержку затвора и избежать шевеленки на фото в сумерках, без увеличения светочувствительности матрицы и с сохранением приемлемого уровня шумов на фото.

Боке, и вытекающая из этого рисунка художественность объектива зависит от фокусного расстояния объектива, конфигурации его оптической схемы, установленного значения диафрагмы. Используйте полученные знания о диафрагме, и связанными с ней другими параметрами, чтобы поразить своих друзей художественными фотографиями.

• Азбука фотографа

Курсы для фотографа:

• Онлайн-курс фотографии для самостоятельного прохождения, Easy уровень
• Онлайн-курс фотографии для самостоятельного прохождения, Nightmare уровень

почему числа диафрагмы неровные? Откуда они взялись

Почему диафрагменные числа неровные? Откуда они взялись?

Автор: Владимир Подкользин

После создания фотографии ей потребовались законы! Создатели фотографии догадались ввести основополагающий принцип: все параметры, составляющие экспозицию, а именно выдержка, диафрагма и чувствительность должны быть взаимозаместимыми, т.е., например, уменьшение одного параметра, компенсируется увеличением другого параметра и т.д.



Исходя из этого принципа, кратность шага изменения экспозиционных параметров должна быть равна 2. Почему не трем? Потому что изменение какого-либо числа в 2 раза наиболее легко определяется человеком. Т.е. мы хорошо умеем умножать или делить на 2. А если серьезно, то кратность 2 обеспечивает легкую и непринужденную взаимозаместимость: уменьшил выдержку в 2 раза – будь любезен, уравновесь это увеличением чувствительности в 2 раза, а не хочешь чувствительности,  открой диафрагму в 2 раза.



Таким образом, управление экспопараметрами фотограф производит исходя из принципа взаимозаместимости и изменяет их всегда кратно 2.



Поэтому, вы видим, что стандартный ряд выдержек кратен 2: на примере 1/30 в 2 раза длинее чем 1/60.

ряд чувствительности ISO кратен 2:

Но вот ряд диафрагменных чисел получился какой–то неровный, и явно не кратный 2

Однако, это все легко объяснимо, и принцип взаимозаместимости и кратности 2 здесь не нарушен. Диафрагма отвечает за пропускание света через объектив, т.е. за яркость и призвана регулировать световой поток. Из этого следует логика: управлять диафрагмой нужно так, чтобы изменение яркости светового потока также была кратно 2.

С точки зрения геометрии и механики диафрагма — это круг внутри объектива с изменяемым диаметром. Как же управлять диафрагмой так, чтобы яркость света менялась в 2 раза?



Давайте разберемся: диафрагма изменяет яркость через площадь круга, образованного отверстием самой диафрагмы.



обозначим это выражение, как исходную площадь круга, где D — диаметр диафрагмы.



Согласно школьному курсу физики, если площадь круга, через которую проходит свет, увеличить в два раза, то количество света (или яркость) также увеличится в два раза.

Вот и все: меняй площадь круга диафрагмы и управляй яркостью. Но не тут–то было. Площадь круга диафрагмы, как управляемый параметр экспозиции в фотографии, не прижилась. Нам, фотографам решительно неудобно оперировать площадью круга. Гораздо легче нам дается оценка изменения линейных параметров, таких как диаметр отверстия диафрагмы.

Раз так, на какую же величину нужно изменить диаметр диафрагмы чтобы площадь круга, образованного диафрагмой обеспечила увеличение яркости в 2 раза. Скажу сразу, что на 1,41.

Почему? Поехали снова писать формулы:

обозначим это выражение, как площадь круга S’, обеспечивающую увеличение яркости в 2 раза по отношению к исходной площади. Соответственно, отношение этих площадей должно быть равно  2. Ведь мы хотим увеличить яркость в 2 раза:

или, после сокращения констант:

Передаем привет школе и находим искомый диаметр, который увеличивает площадь круга в 2 раза, как?

Вот такая получилась нехитрая геометрия:

А что же с числами диафрагмы, спросите вы, и будете правы в том, что меня пора за уши вытаскивать из школьного курса геометрии. Посмотрите–ка на это выражение:

Где D – диаметр круга диафрагмы, ФР – фокусное расстояние объектива, а 1:К это относительное отверстие диафрагмы. Относительное отверстие характеризует геометрическую светосилу и, между прочим, написано на любом объективе в качестве важнейшей характеристики. Возьмите в руки свой объектив и проверьте сами.



Но при чем здесь еще и фокусное расстояние? Это, друзья – физика. С точки зрения яркости, важно не только отверстие, через который проникает свет, но и путь, пройденный светом, т.е. фокусное расстояние объектива. Поэтому, отцы–основатели фотографии и придумали такой параметр, как относительное отверстие объектива, которое связывает диаметр диафрагмы и фокусное расстояние и характеризует объектив с точки зрения его яркости. Относительное отверстие не имеет размерности, а является лишь коэффициентом. Так вот, все дело в том, что выражение относительного отверстия, где вместо 1 стоит буква F, называется диафрагменным числом, или, на жаргоне фотографов, «диафрагмой». Посмотрите на дисплей своей камеры, и вы увидите эти числа. Т.е. мы именно этими числами и оперируем. Они образовались следующим образом.



Самое большое число диафрагмы = 1. Вот как оно получилось:

Если запишем это выражение как F/1,  то это число диафрагмы равное 1.



Следующее число  относительного отверстия должно быть таким, чтобы яркость светового потока уменьшилась в 2 раза. Для этого нам нужно разделить величину диаметра диафрагмы на корень квадратный из 2 = 1,41:

Запишем это выражение в виде диафрагменного числа F/1.4



Следующее число относительного отверстия также должно уменьшить яркость в 2 раза по отношению к предыдущему числу.

Запишем это в виде диафрагменного числа F/2



Остальные члены диафрагменного ряда получились аналогичным образом, т. к всякий раз умножая знаменатель предыдущего числа на квадратный корень из 2.

Вот откуда получился такой ряд диафрагменных чисел. Вот почему, меняя диафрагменное число  на соседнее, мы, по сути, меняем яркость света в 2 раза.



Автор: Владимир Подкользин

Вернуться к базе знаний☇

Диафрагма объектива в фотоаппарате — что это такое, понятие, настройка

Сегодняшним уроком мы подходим к жизненно необходимому для понимания техническому вопросу, который каждый фотограф должен понимать и использовать это умение на практике. Если бы меня спросили, какие 2 технических параметра наиболее важны в фотографии и которыми нужно научиться управлять, я бы без колебаний ответил: «конечно же, диафрагма и выдержка». С их помощью можно изменять один и тот же сюжет до неузнаваемости, варьировать настроение и поистине рисовать светом. Новички, не переживайте – ничего страшного нет, уверен, что вы справитесь! Итак, диафрагма…

Диафрагма обозначает техническую составляющую объектива, которая регулирует количество попадающего на матрицу света.

Для объяснения на пальцах обычно приводят в пример зрачки глаз, которые на солнце сужаются и пропускают меньше света, а в темноте расширяются, чтобы получить максимум света. Можно сравнить с трубами – они могут быть разного диаметра и, соответственно, пропускать разные объемы воды за единицу времени. Так вот диафрагма в фотоаппарате и есть отверстие трубы с регулируемым диаметром.

В фотосреде бытует множество распространенных названий диафрагмы, можете услышать следующие: апертура, дырка, относительное отверстие, светосила, (число) F. Знайте, что во всех случаях речь идет о диафрагме.

Устройство диафрагмы

Существует несколько технических реализаций, но мы рассмотрим одну – ирисовую. Именно она используется в современных объективах. Состоит из нескольких лепестков, которые прилегают друг к другу.

При открытой диафрагме (большом диаметре) получается полностью круглое отверстие. При закрытой образуются многоугольники, соответствующие количеству лепестков. Обычно в современных объективах можно встретить 7-лепестковые диафрагмы. В некоторых дорогих моделях бывают по 8 и 9 лепестков.

Так вот, разница в количестве лепестков и их форме проявляется при формировании зоны нерезкости. Иными словами, если вы фотографируете объект (например, человека), за которым находится множество огоньков, и они попадут в зону нерезкости, то огоньки будут отображаться в виде многоугольников, форма которых зависит от лепестков диафрагмы. Считается, что чем ближе к круглой форме их отображение, тем благороднее рисует объектив.

Относительное отверстие, диафрагменное число — разбираемся с понятиями и цифрами

Сейчас будет немного элементарной математики. Можно было опустить этот раздел, ограничившись конечными выводами, но для полного понимания предлагаю раз и навсегда закрыть этот вопрос и не путаться впоследствии в определениях.

Относительное отверстие объектива представляет собой отношение диаметра отверстия объектива (которое формируется лепестками диафрагмы) к фокусному расстоянию. Диафрагма (апертура, диафрагменное число) является величиной, обратной относительному отверстию. Выражается дробью с числителем 1.

Для примера рассмотрим объектив с фокусным расстоянием 85 мм. Возьмем диаметр отверстия объектива 30.3 мм (для примера). Поделим его на фокусное 85 мм, получим 0.36. Диафрагменное число обратно пропорционально этому значению, т.е. равно 1/0.36 = 2.8.

N = D / F = 1 / f , где

N — относительное отверстие;

D — диаметр отверстия, мм;

f — диафрагменное число.

Из формулы видно, что диафрагменное число является отношением фокусного расстояния к диаметру отверстия объектива.

Допустим, у объектива относительное отверстие 1/8. Может быть записано 1:8 или f1/8 или F1:8. Запись не так важна.

8 в знаменателе – это и есть наша диафрагма, которая определяет, во сколько раз текущее отверстие объектива меньше текущего фокусного расстояния.

Диафрагма может быть записана в одном из видов: f/8, f1/8, F8.

Как может f/1.

8 быть больше, чем f/11?

Это своего рода тест на внимательность) Если вы прочли вышенаписанное, то ответ уже знаете. Для других отмечу отдельно, т.к. устоявшаяся терминология может запутывать.

Диафрагменное число (рядом с f) показывает, на сколько отверстие меньше фокусного расстояния. Т.е. в первом случае (для f/1.8) оно меньше фокусного в 1.8 раза, а во втором (для f/11) – аж в 11 раз. Значит, f/1.8 больше f/11.

Можно также сравнивать дроби относительных отверстий. 1/1.8 > 1/11.

Что такое диафрагмирование?

Диафрагмирование – это изменение диафрагменного числа. В обиходе вы будете встречать «изменить диафрагму до …такого-то значения». Вот знайте, что этот процесс называется диафрагмированием.

Пройдемся по основным терминам, связанным с изменением диафрагмы, которые встречаются в обиходе.

Закрыть/уменьшить/прикрыть диафрагму – уменьшить поток попадаемого света = увеличить значение f.

Открыть/увеличить диафрагму – увеличить поток попадаемого света = уменьшить значение f.

Ряд диафрагменных чисел и светосила

С числами диафрагмы разобрались. Вопрос – как они между собой связаны? В фотографии есть такое понятие, как стоп. Применительно к диафрагме стоп определяет величину, на которую нужно изменить диафрагму, чтобы количество пропускаемого света изменилось в 2 раза. Т.е. может встретиться понятие «прикрыть диафрагму на 2 стопа» — оно означает, что нужно прикрыть диафрагму настолько, чтобы света попадало в 4 раза меньше.

И тут есть важный момент. Понятно, что на пропускание света напрямую влияет диаметр отверстия объектива.

НО! Нужно помнить, что зависимость квадратичная, а не линейная.

Изменение диафрагмы в 2 раза не равно изменению количества пропускаемого света в 2 раза. На то, сколько будет пропущено света, влияет не сам диаметр, а площадь круга, им образованная. При этом, как мы помним, диафрагменное число f связано с диаметром отверстия. Позанимаемся еще немного математикой.

Площадь круга прямо пропорциональна квадрату диаметра. А в формуле относительного отверстия выше у нас фигурирует просто диаметр. Светосила прямо пропорциональна квадрату относительного отверстия.

Q = D² / f² , где

Q — светосила;

D — диаметр отверстия;

f — диафрагменное число.

Отсюда:

f = √ D² / Q

Условно примем светосилу Q за 1. Формула превратится в: f = D.

Теперь мы хотим увеличить ее до 2х. Формула превращается в: F = D / √ 2 = 0,71 * D.

Иными словами, диафрагменное число изменяется в √2 раза при изменении кол-ва пропускаемого света в 2 раза.

При увеличении количества пропускаемого света в 2 раза диафрагменное число уменьшается в √2 раза. При уменьшении – наоборот.

Для удобства определен диафрагменный ряд с разницей ровно в один стоп (количество пропускаемого света при прочих равных параметрах отличается в 2 раза):

F: 1; 1.4; 2; 2.8; 4; 5.6; 8; 11; 16; 22; 32.

Также есть и промежуточные значения, которые представляют собой 1/3 или ½ стопа. Например, f/3.2, f/7.1.

Для чего я все это рассказывал? Во-первых, чтобы было общее понимание, как между собой связаны разные параметры. Во-вторых, у каждого объектива указана максимально возможная открытая диафрагма, которая определяет его светосилу. И нужно иметь представление, насколько один объектив пропускает больше/меньше света на максимально открытой диафрагме. Для удобства можно возвести в квадрат минимальное диафрагменное число одного объектива и поделить на возведенное в квадрат такое же число второго. К примеру, у одного объектива диафрагма 1.8, у другого – 2.8. По светосиле они отличаются в 2.8² / 1.8² = 2.42 раза. Объектив с диафрагмой 1.8 пропустит в 2.42 раза больше света, чем объектив с диафрагмой 2.8.

Влияние диафрагмы

Завершаем с математикой. Возможно, она вам показалась суховатой и ненужной, но, на мой взгляд, полезна для понимания и позволяет осознанно менять параметры. Цифры обрели смысл. Перейдем теперь к практической стороне вопроса.

Значение диафрагмы сложно недооценить. Это в высшей степени мощный инструмент, который влияет на многие параметры и просто не может не использоваться фотографами.

Диафрагма влияет на:

1. количество попадаемого на матрицу света и, соответственно, экспозицию;
2. ГРИП;
3. боке;
4. резкость фото;

Рассмотрим эти пункты подробнее.

Влияние диафрагмы на количество попадаемого света

Это мы и рассматривали выше. Для наглядности приведу пример, где изменяется диафрагма при прочих равных неизменных параметрах. Отчетливо видно, что сцена передается более темной при закрытии диафрагмы.

Влияние диафрагмы на ГРИП

Мы еще не рассматривали понятие ГРИП. Если вы с ним незнакомы, то вкратце скажу, что это зона впереди и сзади снимаемого объекта (на котором сфокусировались), в пределах которой фото будет резким. Раньше мы говорили о влиянии фокусного расстояния на ГРИП. Диафрагма также мощный инструмент и для изменения ГРИП.

Правило простое: при увеличении/открытии диафрагмы (= уменьшении числа f) ГРИП уменьшается, и наоборот.

Покажу это на примере:

Посмотрите на область возле сучка – при открытии диафрагмы область резкости сужается.

Портретисты, например, часто управляют ГРИП посредством диафрагмы, делая акцент на снимаемом человеке (уменьшая ГРИП) или наоборот – «встраивают» портретируемого в сцену (увеличивая ГРИП). Говоря попсово: «если нужно размыть фон, максимально откройте диафрагму».

Влияние диафрагмы на боке

Боке мы также раньше не обсуждали. Это характер передачи изображения в зоне нерезкости. В самом начале мы рассматривали пример съемки человека, за которым находится множество огоньков. При их попадании в зону нерезкости то, как они будут отображаться и определяет боке.

Для получения «благородного» боке используйте открытые диафрагмы.

Точечные источники света могут быть близкими к кругу, а могут быть многоугольниками. Это определяется формой отверстия, образуемой лепестками диафрагмы. На открытой диафрагме лепестки образуют отверстие, по форме близкое к кругу. Чем больше лепестков, тем больше оно будет походить на круг. На новых объективах лепестки скругленные, поэтому даже при их меньшем количестве образуется фигура, близкая к кругу.

Чешуйчатые кружки – это и есть боке, отражающее неоднородность фона. На примере эта неоднородность формируется цветами на заднем плане в верхней части изображения.

Влияние диафрагмы на резкость

С закрытием диафрагмы повышается резкость. Речь, конечно, идет о той части изображения, которая находится в пределах ГРИП. Как правило, на открытых диафрагмах формируется мягкое изображение, что может быть хорошо для портретов. Прикрыв диафрагму на пару стопов от максимально возможной для объектива диафрагмы, можно получить сильный рост резкости. Пика резкости объективы достигают при диафрагмах в диапазоне f/6.3 — f/13 (привел условные значения, т.к. диапазон может меняться в зависимости от условий). Дальше появляется ощутимое влияние дифракции, и начинается обратный процесс – при дальнейшем закрытии диафрагмы резкость снижается.

Например, в пейзажах почти всегда требуется максимальная резкость, и там часто используются диафрагмы f/7.1, f/8, f/11.

Для примера рассмотрим условный объектив с постоянным фокусным расстоянием и неизменной максимальной диафрагмой f/1.8. На f/1.8 изображение будет «софтить», получаться мягким. Прикрыв до f/2.8 — f/4, получим гораздо более резкое изображение. На значениях f/8 – f/11 оно будет звеняще резким. А дальше резкость будет снижаться, и на f/22 или f/32 создастся ощущение, будто изображению сильно недостает резкости.

Каждый объектив позволяет достичь той или иной резкости, также диапазоны диафрагменных чисел, при которых достигается максимальная резкость, индивидуальны. Их можно узнать в обзорах объективов. Также отмечу, что диафрагма влияет на виньетирование – при открытой диафрагме оно больше. Виньетирование, аберрации и прочие оптические характеристики индивидуальны для конкретных моделей объективов, поэтому перед покупкой настоятельно рекомендую изучать обзоры.

Выбор диафрагмы – какую использовать?

Повествуя выше о влиянии диафрагмы, я вскользь отмечал, где может использоваться то или иное значение. Сейчас пробежимся по правилам.

• Во многих случаях стоит ориентироваться на тот диапазон диафрагм, при котором достигается максимальная резкость (нужно посмотреть в обзорах для вашего объектива). Для пейзажей рекомендую именно его.
• При съемке портретов, когда хочется размыть фон, стоит использовать открытые диафрагмы (прикрыть на 2/3 — 1 стоп от максимальной). Если нет острой нужды, максимально открытые диафрагмы рекомендую не использовать. На них может отчетливо проявляться потеря резкости и виньетирование.
• При съемке вечерних уличных портретов или в обычном/темном помещении или клубах/ресторанах… при необходимости можно максимально открыть диафрагму, чтобы уменьшить выдержку и избежать шевеленки.
• При съемке группы людей можно использовать средние значения, чтобы не допускать выпадения отдельных людей и частей тел из ГРИП.
• Снимаете в вечернее время и нет штатива – диафрагму можно открыть и немного пожертвовать резкостью. Так будет намного лучше, чем получить шевеленку.
• Снимаете макро и не хватает ГРИП? Можно прикрыть диафрагму сильнее обычного, вплоть до f/22 – f/32.
• Снимаете быстро движущиеся объекты, и нужно сделать выдержку короче? Открывайте диафрагму.
• При съемке на ярком солнечном свету можно (и скорее всего придется) прикрыть диафрагму.

Конкретными значениями это можно охарактеризовать примерно так:



Значения диафрагмы	Когда использовать
f/1.4 – f/2	Для «мягких» портретов с маленькой ГРИП. Нужно быть осторожным, аккуратно фокусироваться и следить, чтобы, из зоны резкости не выпал, к примеру, нос. Для условий, когда катастрофически не хватает света, и нивелировать это другими способами (выдержкой, ISO) не получается.
f/2.8	Хорошо подходит для портретов с малой ГРИП. При этом здесь она не такая экстремально низкая, и проблем с выпадением отдельный частей тела становится меньше.
f/4 – f/5.6	Подходит для съемки человека в полный рост. Может использоваться в пейзажах, когда некоторые части фото хочется подчеркнуть нерезкими.
f/8 – f/11	Идеальные пейзажные диафрагмы благодаря максимальной резкости. Также подходят, когда нужно сфотографировать группу людей так, чтобы все были в зоне резкости.
f/16	Для максимальной ГРИП при съемке длиннофокусной оптикой.
f/22 – f/32	Для макро. Без крайней необходимости не использовать.

Резюме

Диафрагма позволяет регулировать световой поток. Основные параметры, на которые влияет диафрагма: ГРИП, резкость и экспозиция (про нее поговорим позже). Рекомендую просто попробовать поснимать на разных значениях и понаблюдать, как изменяется картинка. Поначалу все это может казаться запутанным, но «распутывается» с практикой. Важно отталкиваться от сюжета и всегда задавать себе вопросы: «какие сейчас условия съемки, критично ли влияние изменения диафрагмы для этого сюжета, чего нужно достичь, какие значения можно использовать». После таких вдумчивых съемок придет чувство камеры, и мозг будет выставлять настройки чуть ли не на автомате!

Относительное отверстие — Вики

Материал из Википедии — свободной энциклопедии

Перейти к навигацииПерейти к поиску

Относительное отверстие объектива — оптическая мера светопропускания объектива. Различают геометрическое и эффективное относительные отверстия. Геометрическим отверстием считается отношение диаметра входного зрачка объектива к его заднему фокусному расстоянию^[1]. Эффективное относительное отверстие всегда меньше, чем геометрическое, поскольку учитывает потери света при его прохождении через стекло и рассеянии на границах с воздухом и деталях оправы.

Зависимость светопропускания объектива от относительного отверстия

Содержание

• 1 Расчёт относительного отверстия
• 2 Диафрагменное число
• 3 См. также
• 4 Источники
• 5 Литература

Расчёт относительного отверстия

Геометрическое относительное отверстие N{\displaystyle N} выражают в виде дроби^[2]:

N=Df′{\displaystyle N={D \over f’}},

где D{\displaystyle D} обозначает диаметр входного зрачка, а f′{\displaystyle f’} — заднее фокусное расстояние. Относительное отверстие принято обозначать соотношением двух чисел, написанных через двоеточие. При этом первое число всегда принимается за единицу, например 1:5,6. В современной литературе более широкое распространение получило обозначение относительного отверстия в виде дроби с числителем f, например f/5,6. Для зеркально-линзовых объективов площадь входного зрачка рассчитывается по более сложному закону, поскольку его центральная часть экранирована^[1]. {m}},

где P{\displaystyle P} — доля света, теряемая при отражении одной поверхностью раздела сред;

n{\displaystyle n} — число поверхностей раздела воздух/стекло;

α{\displaystyle \alpha } — удельное поглощение света в 1 сантиметре стекла;

m{\displaystyle m} — суммарная толщина линз объектива в сантиметрах.

Для объективов без просветления τ{\displaystyle \tau } не превышает 0,65. Объективы с просветлением теряют не более 10% света при его прохождении и рассеянии.

Приведённые способы расчёта геометрического и эффективного относительного отверстия справедливы только при фокусировке объектива на «бесконечность». Для конечных дистанций знаменатель дроби увеличивается из-за выдвижения объектива, приводя к уменьшению относительного отверстия. Эффект особенно заметен при макросъёмке, когда сопряжённое фокусное расстояние может превосходить расчётное в два и более раз. В этом случае пренебрегать изменением относительного отверстия недопустимо и требуются поправки при расчёте экспозиции^[3].

Диафрагменное число

Шкала диафрагмы объектива (нижняя), размеченная в диафрагменных числах. Положение кольца соответствует относительному отверстию f/8

Если принять диаметр входного зрачка равным единице, геометрическое относительное отверстие может быть выражено следующим образом^[4]:

N=Df′=1k{\displaystyle N={D \over f’}={1 \over k}}.

В этом случае знаменатель относительного отверстия k{\displaystyle k} называют диафрагменное число или «число диафрагмы». Диафрагменное число вычисляется как отношение фокусного расстояния объектива к диаметру его входного зрачка и обозначается цифрой. Диафрагменное число является величиной, обратной относительному отверстию^[5][6].

k=f′D=1N{\displaystyle k={f’ \over D}={1 \over N}}.

Этот параметр наиболее удобен для разметки шкал диафрагмы, поскольку не содержит дробей^[7]. Регулировочная шкала ирисовой диафрагмы киносъёмочных объективов и фотообъективов старых типов (без автофокуса) градуируется в диафрагменных числах эффективного относительного отверстия, учитывающих потери света при его прохождении через стекло.

Каждое деление такой шкалы соответствует изменению светосилы в два раза, а относительного отверстия — в 2≈1,41{\displaystyle {\sqrt {2}}\approx 1,41} раз^[7][2]. Исключение могут составлять самые малые значения диафрагменного числа, соответствующие оптическим возможностям объектива и не укладывающиеся в стандартный ряд^[8]. Такое строение шкалы диафрагменных чисел используется с 1950-х годов, когда появилось понятие экспозиционного числа, и позволяет при повороте кольца на одно деление менять экспозицию точно на одну экспозиционную ступень.

На современных фотообъективах такая шкала (как и кольцо регулировки диафрагмы) отсутствует, и установка диафрагмы производится дистанционно органами управления фотоаппарата. Шкала диафрагменных чисел современных цифровых фотоаппаратов имеет промежуточные значения, соответствующие 1/3 экспозиционной ступени:

1.0

1.1

1.2

1.4

1.6

1.8

2

2. 2

2.5

2.8

3.2

3.5

4

4.5

5.0

5.6

6.3

7.1

8

9

10

11

13

14

16

18

20

22

25

29

32

При автоматическом управлении экспозицией относительное отверстие регулируется бесступенчато, поэтому диафрагменное число может принимать любые дробные значения.

См. также

• Светосила
• Диафрагма объектива
• Аббе, Эрнст
• Апертура (оптика)

Источники

1. ↑ ^{1 2 3} Фотокинотехника, 1981, с. 228.
2. ↑ ^{1 2} Гордийчук, 1979, с. 152.
3. ↑ Гордийчук, 1979, с. 153.
4. ↑ Общий курс фотографии, 1987, с. 17.
5. ↑ Фотокинотехника, 1981, с. 78.
6. ↑ Фотография: Техника и искусство, 1986, с.  20.
7. ↑ ^{1 2} Краткий справочник фотолюбителя, 1985, с. 34.
8. ↑ Общий курс фотографии, 1987, с. 18.

Литература

• Гордийчук, И. Б. Справочник кинооператора / И. Б. Гордийчук, В. Г. Пелль. — М. : Искусство, 1979. — 440 с. — 30 000 экз.

• Е. А. Иофис. Фотокинотехника / И. Ю. Шебалин. — М.,: «Советская энциклопедия», 1981. — С. 228. — 447 с. — 100 000 экз.

• Н. Д. Панфилов, А. А. Фомин. Краткий справочник фотолюбителя / Н. Н. Жердецкая. — М.: «Искусство», 1985. — С. 179—184. — 367 с. — 100 000 экз.

• Фомин А. В. § 4. Фотографические объективы // Общий курс фотографии / Т. П. Булдакова. — 3-е. — М.,: «Легпромбытиздат», 1987. — С. 124—130. — 256 с. — 50 000 экз.

• Хокинс Э., Эйвон Д. Фотография: Техника и искусство / А. В. Шеклеин. — М. : «Мир», 1986. — С. 45—55. — 280 с. — 50 000 экз.

Значение диафрагмы и экспрессия | Ноу-хау цифровых камер | Цифровая камера | Цифровой AV | Поддержка

Текст начинается отсюда.

Диафрагма выполняет две основные функции. Один из них — контролировать экспозицию. Другой для настройки глубины резкости и резкости изображения. Большая диафрагма уменьшает глубину резкости, добавляя мягкости фону. Когда размер диафрагмы уменьшается, изображение приобретает большую глубину резкости, обеспечивая четкую фокусировку на объектах издалека в ближний. Изменяя размер диафрагмы, различные фотографические выражения могут быть достигнуты, такие как повышение настроения и глубины изображения, подчеркивая объект и создавая эффект панорамного фокуса, чтобы резко сосредоточьтесь на всем, от переднего плана до отдаленного фона.

Подобно зрачку человеческого глаза, апертура открывается и закрывается (в корпусе камеры набором лопастей) для управления количество света, проходящего через линзу. Чем больше отверстие диафрагмы (число f: меньшее значение диафрагмы), тем больше количество света, прошедшего через него. Меньшая диафрагма (число f: большая диафрагма value) ограничивает количество пропускаемого света. Когда диафрагма находится в максимально открытом положении, это называется «максимальная светосила». И наоборот, «минимальная диафрагма» указывает на наименьшую открывание диафрагмы.

Число f — это фокусное расстояние, деленное на «эффективный» диаметр диафрагмы.

Диафрагма и уровень освещенности

Здесь выдержка была остался прежним, а апертура менялась…

	меньшее значение диафрагмы		большее значение диафрагмы
Значение диафрагмы: F2,8 Скорость затвора: 1/125 с		Значение диафрагмы: F5,6 Скорость затвора: 1/125 с		Значение диафрагмы: F11 Скорость затвора: 1/125 с
При максимальной диафрагме слишком много света делало изображение белесым.				Меньший размер диафрагмы вызвал недостаточное освещение, что сделало изображение темным.

Путем изменения настройки диафрагмы можно управлять глубиной резкости и резкостью изображения. для большей выразительности фото.

При максимальном значении диафрагмы объекты, расположенные в перед объектом также кажутся размытыми, что делает предмет резко выделяется. Более яркий объектив с большим значением диафрагмы (F) имеет меньшую глубину резкости, таким образом создавая большую размытость.	Когда диафрагма установлена ​​в средней точке, изображение начинает становиться мягче на середине глубины, а дальше объекты кажутся более размытыми.	Все, от переднего до дальнего плана кажется резким. Помимо диафрагмы, на глубину резкости влияет фокусное расстояние объектива. Более короткое фокусное расстояние объектива и большее расстояние до объекта фокусировка приведет к большей глубине резкости. Для эффекта панорамирования т. е., чтобы все было четко сфокусировано от переднего плана до фона, используйте широкоугольный объектив и небольшая настройка диафрагмы.

Основы управления диафрагмой, Pt. 1: Как измеряется диафрагма?

Фотографы обычно не заходят слишком далеко в своих путешествиях, прежде чем натыкаются на треугольник экспозиции. Каждый компонент треугольника, включая выдержку, диафрагму и ISO, открывает новые направления, в которых мы можем делать снимки. Как только мы переходим мост от съемки в автоматическом режиме к съемке в ручном режиме, мы редко оглядываемся назад. В конце концов, захват изображений в ручном режиме дает нам творческую свободу, которую мы никогда не обрели бы, если бы остались позади и продолжали позволять камере принимать все решения об экспозиции за нас. Из трех компонентов, составляющих треугольник экспозиции, мы собираемся обратить внимание на диафрагму, элемент, наиболее ответственный за управление глубиной резкости на наших изображениях. Эта статья положит начало нашим основам руководства по диафрагме и ответит на вопросы, как измеряется диафрагма и какова ее роль в фотографии?

Руководство по основам диафрагмы: как измеряется диафрагма?

1. Что такое диафрагма?
2. Измерение диафрагмы с диафрагмой
3. Скорость объектива
4. Диафрагма и балансировка экспозиции

Что такое Диафрагма?

Простейшее объяснение для понимания основ диафрагмы таково: диафрагма относится к отверстию внутри линзы, через которое может проникать свет. Кроме того, набор перекрывающихся металлических лепестков, называемый диафрагмой, определяет размер отверстия апертуры. Наряду со скоростью затвора, диафрагма ограничивает количество света, которое может попасть на датчик в любой момент времени. Просто подумайте об этом отверстии, как о ручке клапана водопроводного крана. Чем шире вы открываете кран, тем больше воды выливается. Чем шире отверстие диафрагмы, тем больше света попадает в сенсор.

Большинство современных объективов позволяют управлять размером отверстия диафрагмы с самой камеры. Некоторые современные объективы и большинство старинных объективов имеют на объективе кольцо диафрагмы, позволяющее управлять диафрагмой непосредственно на объективе.

Как измеряется диафрагма?

Понимание того, как измеряется диафрагма, поначалу может сбивать с толку. Это связано с тем, что диафрагма измеряется в так называемых f-числах или f-ступеней , что представляет собой отношение фокусного расстояния объектива к эффективному диаметру апертуры. Другими словами, если вы возьмете 200-миллиметровый объектив и разделите его на отверстие диаметром 50 мм, вы получите f-stop 4 или 9.0205 ф/4 . Теперь для 100-мм объектива вам нужно всего лишь отверстие диаметром 25 мм, чтобы получить f/4.

В отличие, например, от скорости затвора, которая измеряется в абсолютном значении времени, диафрагма зависит от длины объектива и диаметра самого отверстия диафрагмы.

Аналогия с пиццей для понимания диафрагмы

Главное, что вы должны помнить о диафрагмах, это то, что они представляют собой обратные величины. Это означает, что, как и в случае с дробью, чем больше число, тем меньше диаметр отверстия. Один из способов визуализировать это — представить себе кусочки пирога с пиццей. Четверть (1/4) куска пирога больше, чем восьмая (1/8) часть пирога. Таким образом, отверстие диафрагмы с более низким значением, например f/4, больше, чем отверстие диафрагмы с более высоким значением, например f/8. Другими словами, большая или открытая диафрагма имеет низкое число диафрагмы , а малая или закрытая диафрагма имеет высокое число диафрагмы .

Как измеряется диафрагма? Представляем коэффициент √2

Понял? Хорошо, потому что основы диафрагмы могут стать немного более запутанными. Возвращаясь к аналогии с кусочком пирога, мы все знаем, что 1/8 часть пиццы вдвое меньше 1/4 части пиццы, а 1/16 часть будет вдвое меньше 1/8 части. пиццы. С диафрагмой отношение половинного/удвоения не работает таким же образом. Чтобы вдвое или вдвое увеличить количество поступающего света, умножьте на коэффициент √2 (примерно 1,41).

Что такое полная остановка света?

Удвоение или уменьшение света вдвое называется одной полной остановкой . Итак, переходя от f/4, если вы хотите сократить количество поступающего света наполовину или уменьшить на одну полную остановку до , вы умножаете f/4 на 1,41, что дает вам f/5,6. Если вы снова сократите этот свет пополам, вы получите f/8. Таким образом, в отличие от кусочков пиццы, где кусок пиццы размером 1/8 вдвое меньше куска пиццы размером ¼, диафрагма f/8 пропускает четверть света по сравнению с диафрагмой f/4.

Теперь, когда вы хотите удвоить количество входящего света или поднять на одну полную остановку , вы делите на 1,41. Итак, начиная с f/4, чтобы подняться на одну полную остановку, вы делите на 1,41, чтобы получить f/2,8.

Итак, вот диаграмма, показывающая список полных диафрагм от f/1 до f/22:

Как измеряется диафрагма? Знакомство с другими ступенями светосилы

Между полными ступенями диафрагмы находятся 1/2 ступени и 1/3 ступени. Эти дробные диафрагмы дают вам больше контроля над тем, сколько света вы пропускаете. Вот та же диаграмма с добавленными 1/2 и 1/3 ступени.

Основы диафрагмы: светосила объектива

Возможно, вы заметили, что объективы обычно имеют номер диафрагмы. Это то, что известно как светосила объектива или максимальная диафрагма, доступная для этого объектива.

Фиксированный объектив с фиксированной диафрагмой

Поскольку они могут быстро собирать свет, объективы с фиксированным фокусным расстоянием и большой диафрагмой (f/1,8 или шире) считаются светосильными объективами. С другой стороны, «медленный объектив» может иметь максимальную диафрагму f/4. Некоторые объективы, такие как Voigtlander Nokton 25 мм или Leica Noctilux 50 мм, имеют максимальную диафрагму f/0,9.5! Теперь это пылает быстро! Конечно, вы платите высокую цену за эти объективы: Leica Noctilux продается в розницу чуть менее 13 000 долларов.

Фиксированная и переменная диафрагма объектива с переменным фокусным расстоянием

Объективы с переменным фокусным расстоянием бывают двух видов: с регулируемой максимальной диафрагмой и с постоянной (или «фиксированной») максимальной диафрагмой. Как правило, это высококачественные зум-объективы, такие как стандартный зум-объектив Canon EF 24-70mm f/2.8L USM, которые имеют постоянную максимальную диафрагму, в то время как более дешевые зум-объективы, такие как комплектный объектив, который поставляется с DSLR, например Canon EF- Объектив S 18-55mm f/3.5-5.6 IS II SLR имеет переменную максимальную диафрагму. Причина того, что объектив более высокого класса с постоянной максимальной диафрагмой намного дороже, заключается в том, что производитель линз должен выяснить, как поддерживать ту же максимальную диафрагму без фактического увеличения диаметра диафрагмы.

Основы диафрагмы и балансировки экспозиции

Так в чем смысл всех этих диафрагм в отношении ответа на вопрос, как измеряется диафрагма? Одна из причин, по которой вам нужна регулируемая диафрагма, заключается в управлении экспозицией. Когда один или несколько факторов треугольника воздействия увеличиваются или уменьшаются в одну сторону, другие факторы должны изменяться в другую сторону, чтобы поддерживать тот же уровень воздействия.

Следовательно, если мы уменьшим скорость затвора на одну ступень, мы удвоим количество света, попадающего на матрицу. Чтобы получить ту же экспозицию, что и раньше, мы должны закрыть диафрагму на один стоп. И наоборот, если мы увеличиваем скорость затвора на один стоп, то мы должны также открывать диафрагму на один стоп. Тот же принцип применим к ISO.

Использование диафрагмы для коррекции недодержки и передержки

Вы также можете использовать диафрагму для коррекции недодержки и передержки. Если ваше изображение слишком темное, попробуйте открыть диафрагму, чтобы впустить больше света. Если ваше изображение слишком яркое, закройте диафрагму, чтобы ограничить количество света, попадающего на матрицу.

Чтобы легко запомнить, как сбалансировать экспозицию, вспомните аналогию с водопроводным краном. Если у вас выливается много воды (большая диафрагма), вам нужно совсем немного времени, чтобы наполнить чашку (короткая выдержка). Если вы позволите вылиться меньшему количеству воды (маленькая диафрагма), вам потребуется больше времени, чтобы наполнить ту же чашку (длинная выдержка).

Заключение

Давайте вспомним основы апертуры. Диафрагма относится к открытию объектива, которое работает с выдержкой, чтобы контролировать, сколько света может попасть на датчик. Регулируемый набор перекрывающихся металлических лепестков, называемый диафрагмой, определяет размер этого отверстия. Чем больше отверстие, тем больше света проходит в любой момент времени. Мы используем «диафрагму» для измерения диафрагмы, которая показывает соотношение между фокусным расстоянием объектива и фактическим диаметром отверстия диафрагмы. Чтобы удвоить или вдвое увеличить количество поступающего света, мы умножаем или делим его на коэффициент √2. Наконец, мы оцениваем объективы на основе их максимальной диафрагмы или светосилы. Светосильные объективы могут открываться до f/1,4 или выше, чтобы пропускать гораздо больше света.

В следующей статье мы более подробно рассмотрим, как диафрагма влияет на глубину резкости и фокусировку. До скорого!

Выбор правильного значения диафрагмы для любой сцены

Рейтинг: 3,80 на основе 10 Рейтинги

Выбор правильной диафрагмы www.sleeklens.com

Для начала давайте дадим определение «диафрагме». F-стоп — это показатель диафрагмы. Например, f/1,4, f/2,8, f/5,6, f/8 и т. д. Эти числа являются мерой того, насколько широко открывается диафрагма объектива камеры, чтобы через нее проходил свет. Поскольку это дроби, меньшие числа на самом деле являются самыми большими открытиями. В приведенном выше списке самая большая диафрагма — f/1.4. Выбор правильной диафрагмы важен по двум причинам:

1) Диафрагма влияет на глубину резкости, а

2) Диафрагма определяет количество света, попадающего в объектив.

Что касается глубины резкости, то большие диафрагмы, такие как f/1.4, имеют очень малую глубину резкости. Небольшая глубина резкости отлично подходит для портретов, поскольку создает красивое боке, то есть размытый фон. Портретные изображения, как правило, выглядят лучше, когда основное внимание уделяется объекту, а элементы фона размыты или не отвлекают внимание. Хотя большая диафрагма отлично подходит для портретов, фотограф должен убедиться, что глубина резкости соответствует его объекту и эффекту, которого он пытается достичь. Поскольку для групповых фотографий требуется большая глубина резкости, чтобы все были в фокусе, немного меньшая диафрагма, такая как f/4.0, обычно работает лучше всего.

Количество света, попадающего в объектив и попадающего на матрицу камеры, очень важно. Изменение диафрагмы влияет на выдержку и настройку ISO. Например, если изменить диафрагму с f/1,4 на f/4,0, будет потеряно много света. Чтобы компенсировать это, скорость затвора должна быть увеличена до более медленной скорости, чтобы захватить больше света, или настройка ISO должна быть увеличена, чтобы сделать датчик камеры более чувствительным к свету. С другой стороны, если размер диафрагмы увеличить с f/4,0 до f/1,4, в объектив попадет намного больше света. Затем скорость затвора будет уменьшена до более высокой скорости, или настройка ISO будет скорректирована, чтобы уменьшить чувствительность сенсора камеры к свету.

Имейте в виду, что вы должны снимать в режиме Av на диске режимов зеркальной камеры, чтобы иметь возможность регулировать диафрагму на лету. Давайте посмотрим на несколько примеров изображений ниже и подумаем, какая диафрагма лучше всего подходит для каждого изображения.

Содержание

Пейзаж

Когда вы смотрите на пейзаж, вы ожидаете, что все будет в фокусе или только одна часть сцены? Скорее всего, вы ожидаете, что все будет в фокусе! В мире природы много естественной красоты. Глубина резкости, покрывающая всю сцену или ее большую часть, идеальна для захвата всей сцены. Как насчет выбора правильной диафрагмы? Хотя точная идеальная диафрагма для пейзажа различна для каждой сцены, хорошей отправной точкой является установка диафрагмы на f/11. Если вам нужна большая глубина резкости, установите ее где-то между f/11 и f/16. Я лично не стал бы выходить за пределы f/16, потому что тогда объектив страдает от дифракции, которая заметно смягчает изображение.

Боке

Великолепное боке ночных огней над водоемом… Как был достигнут такой эффект? Это не так сложно, как вы думаете! Городские огни находятся за пределами глубины резкости объектива, поэтому огни приобретают большие круглые формы (форма зависит от того, сколько диафрагм у вашего объектива). Фотографу просто нужно установить диафрагму с малой глубиной резкости, например, f/1,8 или даже f/2,5. Поэкспериментируйте с различными значениями диафрагмы, чтобы добиться желаемого эффекта.

Портреты

Выбор правильной диафрагмы очень важен при съемке портретов. (В данном случае анималистический портрет). Глубина резкости часто очень минимальна в портретах. Сфокусировавшись на глазах, глубина резкости простирается от шеи и до конца рта жирафа на фотографии выше. В зависимости от объектива и того, как далеко вы находитесь, значение f-stop будет меняться. Давайте представим, что фотограф использовал объектив 85 мм на полнокадровой камере, на расстоянии 6 метров от объекта. Хорошей отправной точкой было бы установить диафрагму на f/4.0. Однако будьте осторожны, чтобы не переусердствовать! Низкая глубина резкости требует высокой точности при фокусировке.

Что такое Aperture?

Диафрагма — это то, что люди представляют как число «f». Когда люди говорят, что настраивают свои камеры на f/2.8, f/5.6 или f/22 среди многих других, диафрагма представлена ​​символом «f». Таким образом, «f» означает обычную диафрагму.

Когда вы говорите, что настраиваете камеру на заданное значение «f», вы имеете в виду, что хотите, чтобы оплетки в объективе либо открывались, либо закрывались.

Число f означает, что оплетки в объективе должны открываться или закрываться до определенной степени, которая представлена ​​значением, например, 4, 5, 6 и т. д. Итак, когда люди говорят, что их фотографии были сняты с определенной диафрагмой, такой как f-1,8 или f-4, это означает, что отверстие и объектив будут очень широко открыты. Это пропускает больше света в изображение, в то же время уменьшая глубину резкости, что означает, что объект и расстояние позади и до него будут более не в фокусе, чем если бы вы установили его на f-18 или что-то большее.

С другой стороны, когда люди говорят, что настраивают свои камеры, скажем, на f-22, это означает, что отверстие будет очень маленьким и, таким образом, будет пропускать очень мало света. Это также даст большую глубину резкости, а изображение будет более сфокусированным.

Допустим, у нас есть фотография парня, стоящего в офисе, и первая фотография будет сделана при f-4/3.5, что сделает ее более размытой, но тогда, если вы сделаете то же самое изображение при f-22 или f- 16, изображение будет иметь большую резкость на фоне. Таким образом, это показывает, как свет будет проникать и влиять на качество вашего изображения.

Чтобы представить, сколько света попадет внутрь, у нас есть еще одно изображение, на котором есть яркая солнечная сцена со светом, направленным в камеру. Точно так же, как ваши глаза будут реагировать, это будет делать и камера. Когда вы выходите на яркую солнечную сцену, ваша камера и глаза закрываются. Когда глаз закрывается, ваш зрачок становится очень маленьким, и это позволяет уменьшить количество света, попадающего в глаза, что, в свою очередь, ослепляет вас, когда вы смотрите на яркую сцену.

Если ваши глаза останутся такими же, как это будет около f-16 или около того, и вы войдете в темную сцену с объективом с этим значением, все будет выглядеть очень темным, и вы сможете увидеть только небольшое количество горячих точек. здесь и там. Итак, что вы можете сделать, так это позволить вашей камере открываться для большего количества света, чтобы у вас была более широкая апертура. Это то, что представлено как f.4 или f-4.6, что дает вам изображение, которое немного четче.

Итак, это основы диафрагмы и то, что они делают с вашим изображением. Есть гораздо больше очень технических и глубоких способов взглянуть на диафрагму, но в основном это то, что они делают с вашим изображением. Вы можете просмотреть другие видеоролики о фотографиях на канале Sleeklens.com на YouTube или посетить сайт, чтобы получить дополнительные ресурсы по фотографии.

Удачной стрельбы!

Рейтинг: 3,80 на основе 10 Рейтинги

Следующие две вкладки изменяют содержимое ниже.

• Биография
• Последние сообщения

Джонатан Ма — независимый писатель и профессиональный фотограф. Он вырос в красивом тихоокеанском северо-западе Соединенных Штатов. Природная красота, окружающая этот район, помогла ему научиться ценить искусство и фотографию. Любимые стили Джонатана в фотографии — фотография природы и спорта. Он любит учиться и учить других тому, что знает сам.

• Руководство для начинающих по астрофотографии — 30 августа 2022 г.
• Выбор правильной апертуры — 2 августа 2022 г.
• Как фотографировать события – Введение – Что нужно знать – 24 мая 2018 г.
• Почему вы должны брать своих друзей на большее количество фотосессий — 21 мая 2018 г.
• Путешествие по оттачиванию навыков фотографии — 11 мая 2018 г.

Самые популярные посты в августе

Последние

Понимание диафрагмы и глубины резкости — советы по ежедневной фотосъемке

09 июня 2010 г. в элементах управления камерой и с…

В моем предыдущем сообщении в блоге мы обсуждали скорость затвора и ее влияние на экспозицию. Теперь давайте обсудим диафрагму, один из трех столпов фотографии, наряду с выдержкой и ISO, а также ее связь с выдержкой при настройке экспозиции. Чтобы установить значение диафрагмы, ваша камера должна быть либо в режиме приоритета диафрагмы (A), либо в ручном режиме (M). Если вы используете режим приоритета диафрагмы, вы меняете значение диафрагмы, и камера автоматически регулирует скорость затвора, чтобы сбалансировать экспозицию. А если вы используете ручной режим, вы можете установить выдержку и значение диафрагмы независимо друг от друга. Я уже обсуждал ISO и скорость затвора в своих предыдущих блогах, а сегодня я собираюсь рассказать об диафрагме и о том, как она влияет на наши фотографии.

Что такое апертура?

Когда затвор открывается, чтобы пропустить свет в цензор, свет должен пройти через окно, называемое Апертурой . Иногда его сравнивают со зрачком человеческого глаза. Чем шире апертура, тем больше света попадает в цензор и наоборот. Диафрагма также называется диафрагмой, а ее значение называется значением диафрагмы. Значение диафрагмы обозначается буквой f, за которой следует числовое значение.

Значения F-СТОП

Например, f2.8 (также пишется как f/2.8) означает более широкую апертуру и пропускает больше света. Точно так же f22 означает узкую апертуру и пропускает меньше света в цензор. Разница между одним значением диафрагмы и ближайшим к нему значением называется одним значением полной остановки. Этот термин часто используется, когда мы имеем дело с настройкой экспозиции. Например, если значение диафрагмы вашего объектива находится в диапазоне f2,8, f4, f5,6, f8, f11, f16 и f22, изменение диафрагмы от f2,8 до f4 называется одним полным стопом и уменьшает яркость ваше изображение на одну полную остановку (это позволит использовать только половину количества света, чем при f2.8). Итак, еще раз, изменение значения диафрагмы на одну полную ступень вверх (с 2,8 до 4) позволит получить половину света, а на одну ступень вниз (с 4 до 2,8) удвоит количество света, попадающего на цензор камеры. Чтобы рассчитать значения диафрагмы в значении полной ступени (1 EV), вы можете использовать приведенную ниже формулу.

В настоящее время в современных цифровых камерах значение диафрагмы, выдержки затвора и значения ISO можно задавать дробным значением, а не одним полным стопом. Почти во всех современных цифровых зеркальных фотокамерах эти значения экспозиции можно регулировать и уменьшать или увеличивать в пределах одной трети, двух третей или одной полной ступени. Наиболее распространенным дробным значением является треть ступени (1/3 EV), но некоторые камеры также используют значение половины ступени. Если вы посмотрите на диаграмму выше, мы увеличили значение диафрагмы с f/2,8 до f/4, что составляет одно полное изменение стопа. Но если вы хотите, чтобы диафрагма на одну треть ступени была меньше, чем f/2,8, вы должны установить значение диафрагмы на f/3,2, а если вы хотите, чтобы на две трети меньше, было бы f/3,5, и, наконец, на одну полную ступень будет f/4. Следующие несколько ступеней диафрагмы в этой последовательности будут 9.0391 f /4,5, f /5, f /5,6, f /6,3, f /7,1, f /8 и т. д., которые можно рассчитать по приведенной ниже формуле.

А если вы хотите рассчитать значения диафрагмы в полустопах, вы можете использовать приведенную ниже формулу.

Что такое глубина резкости?

Глубина резкости зависит от использования различных настроек диафрагмы. Когда вы используете маленькое значение диафрагмы (что означает широкое открытие объектива и пропускает больше света), вы получите более четкое изображение небольшой области или области переднего плана и размытое изображение области фона. Меньшее значение диафрагмы означает, что меньшая область объекта будет в фокусе, что приводит к малой глубине резкости. Но когда вы используете большое значение диафрагмы (что означает узкое отверстие объектива и пропускает меньше света), в фокусе оказывается более широкая область, и все, что вы видите через видоискатель, будет в режиме одинаковой фокусировки, что приводит к большой глубине резкости. Как правило, мы используем небольшую глубину резкости при съемке макрообъектов, таких как цветы, насекомые и т. д., а при съемке пейзажа требуется большая глубина резкости, чтобы в фокусе было все, от переднего плана до фона.

Малая глубина резкости

Малая глубина резкости

Фокусное расстояние — 32 мм     Выдержка — 1/60    Диафрагма — f5     ISO — 200

Большая глубина резкости

Глубокая глубина резкости

Фокусное расстояние — 85 мм Выдержка — 1/2 Диафрагма — f/16 ISO — 200

Соотношение «бери и отдавай»

Экспозицию можно установить, изменив значение диафрагмы, скорость затвора или другую комбинацию значений затвора и значения диафрагмы. Когда вы делаете один шаг диафрагмы из диафрагмы, вы можете добавить один шаг диафрагмы к выдержке, чтобы соответствовать той же экспозиции. Переход от одной выдержки к другой — это тоже один полный скачок диафрагмы, как и при значении диафрагмы.

Полные стопы диафрагмы:

1, 1,4, 2, 2,8, 4, 5,6, 8, 11, 16, 22, 32, 45, 64

Полные стопы затвора:

1/1000 с, 1/500 с, 1/250 с, 1/125 с, 1/60 с, 1/30 с, 1/15 с, 1/8 с, 1/4 с, 1/2 с, 1 с

Теги: ISO, Диафрагма, Выдержка, Треугольник экспозиции, Основы

Aperture Value Attribute – DICOM Standard Browser

8 CIOD

9

9008 9008 9008 9011 10 Сводная запись 100078 CIOD U9 U9 Модуль изображения

9

8

5050 90009 355500 9078 3 9078 907899 90589999888878 DECIMAL String8988888078 DECIMAL String8888878 DECIMAL String88878 DECIMAL String88988888078.045099999899999999899999999989999999998985 39950899508999507858 385008 (06)0785 3 Ангиографическое изображение X-Ray

CR Image		CIOD
CT Image		CIOD
MR Image		CIOD
NM Image		CIOD
Изображение США		CIOD
US Multi-Rame Image
Secondary Capture Image.		CIOD
Многокадровое изображение в градациях серого Байт SC		CIOD
Многокадровое изображение в градациях серого Word SC
Multi-frame True Color SC Image		CIOD
X-Ray Angiographic Image		CIOD
X-Ray Radiofluoroscopic Image		CIOD
RT Image		CIOD
RT Доза		CIOD
Структура RT		CIOD
RT План		CIOD
	CiOD
0078 PET Image		CIOD
Цифровое рентгеновское изображение		CIOD
Цифровая маммография рентгеновское изображение		Ciod
Digital Intra-OR-OR-OR-OR-OR-OR-OR-OR-OR
Протокол лучевой терапии		CIOD
Протокол лучевой терапии RT		CIOD
VL Endoscopic Image		CIOD
VL Microscopic Image		CIOD
VL Slide-Coordinates Microscopic Image		CIOD
VL Photographic Image		CIOD
Пациент	M	Модуль — Пациент
Субъект клинического исследования	U	Модуль — Пациент
Общее исследование	M	Модуль — Исследование
Исследование пациентов	U	Модуль — Исследование
КЛИНИЧЕСКОЕ Исследование	U	MODULE	. M	Модуль — серия
Серия клинических испытаний	U	Модуль — серия
Общее оборудование	M	8 Модуль — оборудование0008
VL Фотографическое оборудование	U	Модуль — Оборудование
Общее изображение	M	Модуль — изображение
General Support
General Support
.	M	Модуль — изображение
Контекст сбора данных	M	Модуль — изображение
Устройство	U
Образец	C	Модуль — изображение
VL Изображение	M	Модуль — изображение
VL Photographic Accomesition
VL. ) Точка белого	3	Десятичная строка
(0016,0002) Первичные цветности	3	Десятичная строка	3	Неограниченный текст
(0016 0004) Время воздействия в секундах	3	Десятичная строка
(00165000). (0016 0006) RONS OECF	3	Integer String
(0016 0007) Колонны OECF	3	Integer String
(001168) OECF COLLENS
(001168) OECF
(001168) OECF
(001168) OECF.0078 Unlimited Characters
(0016,0009) OECF Values ​​	3	Decimal String
(0016,000A) Spatial Frequency Response Rows	3	Integer String
(0016,000B) Столбцы пространственной частотной характеристики	3	Целочисленная строка
(0016,000C) Имена столбцов пространственной частотной характеристики	3	Неограниченное количество символов	(0016,000D) Значения пространственной частоты. Столбцы рисунка	3	Integer String
(0016 0010) Значения шаблона матрицы цветовых фильт0008	3	USIGNED SHORT
(0016 0012) Статус возврата флэш -памяти	3	Short
(001613). , 0014) Функция вспышки присутствует	3	USIGNED SHORT
(0016 0015) Режим Flash Red Eye	3	Insigned Short
(00168.0016).0785 3	USIGNED SHORT
(0016 0017) Спектральная чувствительность	3	Unlimited Text	3	(00168008) Стрифт 9000 9078 3	(001618). ) Режим самостоятельного таймера	3	Integer String
(0016,001A) Тип чувствительности	3	Стандартная Short
(0016,001B) Стандартная выходная уверенность
(0016,001B). 0008	3	Integer String
(0016,001C) Рекомендуемый индекс воздействия	3	Integer String	(0016161d) ISO SPEED	(0016161D) ISO SPEEP	(001616). , 001E) ISO Speed ​​Latitude Yyy	3	Integer String
(0016,001F) ISO Speed ​​Latitude Zzz	3	Integer String
(00168.00.00.00.00.00.0088.0008	3	Неограниченный текст
(0016 0021). 0023) Значение яркости	3	Десятичная строка
(0016 0024) Смещение воздействия	3	Десятичная строка
(0016 0025) Макс.0008	3	Десятичная строка
(0016 0026). Расстояние субъекта	3	Десятичная строка
(0016,0027). 0028) Источник света	3	UNSIGNED SHORT
(0016 0029) Фокусное расстояние	3	ДЕРЕСИМАЛЬНАЯ СТРАНА
(0016,002A) ПЕРЕДАТЬ
(0016,002A) ПЕРЕДАТЬ
(0016,002A).0078 Integer String
(0016 002b) Maker Примечание	3	Другие байтовые строки
(0016 0030) температура	3	Degimal String
	3	Deximal String
3	Deximal String
	3	Deximal String
3	.	3	Десятичная строка
(0016 0032) Давление	3	Десятичная строка
(0016 0033) Глубина воды		DECIMAMAL String
(0016 0034) Ускорение	3	Десятичная строка
(0016 0035) Угол возвышения камеры	3	Десятичная строка
(00168	Десятичная струна
(001668	Decimal String
(.00168	. Десятичная строка
(0016 0037) Объект местоположение	3	Integer String
(0016 0038) Индекс фотографии	3	Decimal строка
3	Decimal String
3	Decimal String
3	Decimal String
.
(0016 0039) Метод восприятия	3	USIGNED SHORT
(0016,003A) Файл -источник	3	Short
(00668	Short
(000008	. Unsigned short
(0016 0041) Пользовательский визуализация	3	USINGED SHORT
(0016 0042) Режим воздействия	3	USIGNED
3	USIGNED
3	UNSIGNED
.0008	3	USIGNED SHORT
(0016 0044) Цифровое соотношение Zoom	3	Decimal String
(0016.0045).	(0016 0046) Захват сцены тип	3	USIGNED SHORT
(0016,0047) Контроль усиления	3	Short
(00168). 0785 3	Unsigned Short
(0016,0049) Saturation	3	Unsigned Short
(0016,004A) Sharpness	3	Unsigned Short
(0016,004B) Device Параметр Описание	3	Прочая байтовая строка
(0016,004C) Диапазон расстояний до объекта	3	Короткий без знака
Code String
(0016,0062) Interoperability Version	3	Other Byte String
VL Photographic Geolocation	U	Module — Image
Overlay Plane	U	Модуль — изображение
Профиль ICC	U	Модуль — изображение
SOP Common	M	Модуль — изображение 8
Common Instance Reference	U	Module — Image
Video Endoscopic Image		CIOD
Video Microscopic Image		CIOD
Video Photographic Image		CIOD
VL Микроскопическое изображение всего предметного стекла		CIOD
Видеоэндоскопическое изображение в реальном времени		CIOD
Видео в реальном времени Фотографическое изображение		CIOD
Grayscale Softcopy Presentation State		CIOD
Color Softcopy Presentation State		CIOD
Pseudo-Color Softcopy Presentation State		CIOD
Blending Softcopy Presentation State		CIOD
Basic Structured Display		CIOD
XA/XRF Оттенки серого Мягкая копия Состояние представления		CIOD
Усовершенствованное состояние презентации.
Амбулаторная ЭКГ		CIOD
Гемодинамическая кривая		CIOD
Кривая электрофизиологии0008		CIOD
АРТЕРИЛИЧЕСКИЙ ИМПЛИРОВЫ
Базовый текст SR		CIOD
Расширенный SR		CIOD
Комплексный SR 8 0111	CIOD
Key Object Selection Document		CIOD
Mammography CAD SR		CIOD
Chest CAD SR		CIOD
Procedure Log		CIOD
Доза рентгеновского излучения SR		CIOD
Отчет о назначении очков		CIOD
CAD толстой кишки SR		CIOD
Macular Grid Thickness and Volume Report		CIOD
Implantation Plan SR Document		CIOD
Comprehensive 3D SR		CIOD
Radiopharmaceutical Radiation Dose SR		CIOD
Extensible SR		CIOD
Acquisition Context SR		CIOD
Simplified Adult Echo SR		CIOD
Patient Radiation Dose Structured Report		CIOD
Planned Imaging Agent Administration SR		CIOD
Performed Imaging Agent Administration SR		CIOD
Документ выбора воспроизведения		CIOD
Улучшенное МР-изображение		CIOD
MR Spectroscopy		CIOD
Улучшенный MR Color Image
RAW.	CIOD
Деформируемая пространственная регистрация		CIOD
Пространственные координаты		CIOD
Ophthalmic Photography 8 Bit Image		CIOD
Ophthalmic Photography 16 Bit Image		CIOD
Stereometric Relationship		CIOD
Hanging Protocol		CIOD
Encapsulated PDF		CIOD
Инкапсулированный CDA		CIOD
Картирование реальных значений		CIOD
Enhanced XA Image		CIOD
Enhanced XRF Image		CIOD
RT Ion Plan		CIOD
RT Ion Beams Treatment Record		CIOD
Сегментация		CIOD
Офтальмологическая томография		CIOD
0008		CIOD
X-Ray 3D Craniofacial Image		CIOD
Breast Tomosynthesis Image		CIOD
Enhanced PET Image		CIOD
Surface Segmentation		CIOD
Цветовая палитра		CIOD
Enhanced US Volume		CIOD
Лензометрические измерения0008		CIOD
Autorefraction Measurements		CIOD
Keratometry Measurements		CIOD
Subjective Refraction Measurements		CIOD
Visual Acuity Measurements		CIOD
Офтальмологические аксиальные измерения		CIOD
Расчеты интраокулярных линз		CIOD
Generic Implant Template		CIOD
Implant Assembly Template		CIOD
Implant Template Group		CIOD
RT Beams Delivery Instruction		CIOD
Офтальмологические измерения статической периметрии поля зрения		CIOD
Внутрисосудистая оптическая когерентная томография Изображение		CIOD
Ophthalmic Thickness Map		CIOD
Surface Scan Mesh		CIOD
Surface Scan Point Cloud		CIOD
Legacy Converted Enhanced CT Image		CIOD
Устаревшее преобразованное улучшенное МР-изображение		CIOD
Устаревшее преобразованное улучшенное ПЭТ-изображение		CIOD
Топографическая карта роговицы		CIOD
Проекция молочной железы рентгеновское изображение		CIOD
Параметрическая карта		CiOR	Parametric Map

CiOR	Parametric Map

99995078. Справочник 9 00450

Широкоугольная офтальмологическая фотография Трехмерное изображение с координатами		CIOD
Результаты трактографии		CIOD
RT Brachy Application Setup Delivery Instruction		CIOD
Planar MPR Volumetric Presentation State		CIOD
Volume Rendering Volumetric Presentation State		CIOD
Content Assessment Results		CIOD
Протокол выполненной процедуры CT		CIOD
Протокол определенной процедуры CT		CIOD
Protocol Approval		CIOD
Ophthalmic Optical Coherence Tomography En Face Image		CIOD
Ophthalmic Optical Coherence Tomography B-scan Volume Analysis		CIOD
Инкапсулированный STL		CIOD
Инкапсулированный OBJ		CIOD
Инкапсулированный MTL		CIOD
RT Physician Intent		CIOD
RT Segment Annotation		CIOD
RT Radiation Set		CIOD
C-Arm Photon-Electron Radiation		CIOD
Томотерапевтическое облучение		CIOD
Роботизированное облучение		CIOD
	CIOD

APERUTURE и F-Stop в ландшафтной фотографии для начинающего .

..

от Серены Дзенис

Проверенный эксперт

Прыгайте в главу

• Aperture Lens and Sharpnes Пятно объектива вашей камеры
• Когда использовать широкую диафрагму
• Когда использовать узкую диафрагму
• Какую диафрагму лучше всего использовать для пейзажной фотографии?

Один из вопросов, который нам всегда задают во время наших семинаров в Iceland Photo Tours, — какая диафрагма лучше всего подходит для пейзажной фотографии. К сожалению, это не так просто, как обеспечить идеальное значение диафрагмы и оставить все как есть.

---

• Откройте для себя треугольник экспозиции: объяснение диафрагмы, ISO и выдержки
• Вот 11 советов, которые помогут вам сделать потрясающие пейзажные фотографии
• Узнайте все о пейзажной и природной фотографии

---

Правда в том, что не существует правильной диафрагмы — в основном, наилучшая диафрагма для фотографирования пейзажа в Исландии во многом зависит от вашего объектива, а также от вашей композиции. Итак, если вы действительно хотите улучшить свои пейзажные фотографии в Исландии, давайте рассмотрим, как выбрать наилучшую диафрагму для объектива, а также чего вы хотите добиться в сцене.

Посмотреть все туры

---

• См. также:   Лучшие объективы для пейзажной фотографии в Исландии

---

Диафрагма и резкость объектива



Прежде всего — диафрагма относится к размеру отверстия в объективе, через которое проходит свет. Чем больше диафрагма, тем больше отверстие и тем больше света может пройти через ваш объектив, чтобы достичь сенсора вашей камеры.

Это также известно как значение диафрагмы, которое на самом деле обратно пропорционально значению диафрагмы. То есть, несмотря на то, что это крошечное число, f/2.8 приводит к большой апертуре, тогда как f/22 считается маленькой апертурой.

Помимо количества пропускаемого света, апертура объектива также поможет вам контролировать глубину резкости. Это влияет на общую резкость изображения. Поэтому одна из самых важных вещей, которую следует учитывать при выборе объектива для пейзажной фотографии в Исландии, — это его оптимальная диафрагма для резкости спереди назад.

Оптимальная диафрагма для резкости спереди назад находится в диапазоне от f/7,1 до f/13. Фото: ‘Юрие Белегурский’.

Для стандартной дневной пейзажной фотографии Исландии оптимальная диафрагма для резкости спереди и сзади находится в диапазоне от f/7,1 до f/13. Этот диапазон тщательно измеряется и широко известен среди фотографов-пейзажистов как «лучшая точка» для объектива вашей камеры.

Внутренний совет

Ознакомьтесь с нашими популярными турами и мастер-классами по фотографии в Португалии

Узнайте больше

---

• См. также:   Руководство для начинающих по выдержке в пейзажной фотографии в Исландии

---

Как найти золотую середину объектива вашей камеры



Сбоку или на конце зум-объектива вы могли заметить некоторые странные значения, которые выглядят примерно так: 1:2. 8. Это значение поможет вам определить средний диапазон вашего объектива, что, в свою очередь, поможет вам рассчитать его золотую середину.

В этом контексте 2,8 означает самую широкую (максимальную) диафрагму, с которой может работать ваш объектив. Общее правило для определения сладкого пятна вашего объектива в среднем диапазоне состоит в том, чтобы отсчитать два или три полных шага диафрагмы от самой широкой диафрагмы.

F-ступени находятся на своего рода экспоненциальной шкале. Наиболее распространенные значения диафрагмы, используемые нашими объективами: f/1, f/1.4, f/2, f/2.8, f/4, f/5.6, f/8, f/11, f/16 и f. /22.

Таким образом, если значение вашего объектива равно 1:2,8, то, подсчитав два или три шага диафрагмы от 2,8, мы получим золотую середину между f/5,6 и f/8. На объективе 16–35 мм с диафрагмой f/4 точка наилучшего восприятия в среднем диапазоне и самая резкая диафрагма будут между f/8 и f/11.

Теперь, когда вы знаете, как определить среднюю зону наилучшего восприятия и самые резкие значения диафрагмы вашего объектива, давайте рассмотрим различные сценарии их применения для пейзажной фотографии в Исландии.

---

• См. также:   Треугольник экспозиции: объяснение диафрагмы, ISO и выдержки

---

Когда использовать широкую диафрагму

Широкие или открытые диафрагмы, описываемые как низкие значения диафрагмы, обычно используются для размытия фона для получения мечтательного эффекта или для создания боке. Например, если вы сфокусируетесь на тупике на переднем плане при широкой диафрагме f/2.8, то тупик будет в фокусе, а фон будет мягким и размытым.

Широкое отверстие приводит к размытию фона. Фото: ‘Юрие Белегурский’.

Однако самое важное время, когда вы должны использовать широкую диафрагму для пейзажной фотографии в Исландии, это ночь, когда начинает играть северное сияние.

Как только вы уедете из столицы Рейкьявика, вы заметите, что в Исландии не очень много светового загрязнения. С таким небольшим количеством естественного света вам нужно будет увеличить ISO, уменьшить скорость затвора и использовать открытую диафрагму, чтобы захватить как можно больше света. ночное небо.

Имейте в виду, однако, что при съемке с широкой диафрагмой ночью (так же, как и при съемке днем) части вашего изображения могут стать размытыми, в зависимости от того, где вы решили сфокусироваться в самой сцене. Это означает, что вы можете правильно экспонировать северное сияние, но ваш передний план может выглядеть немного нечетким, если вы решили сфокусироваться на чем-то на расстоянии, например на звездах. С другой стороны, если вы сфокусируетесь на детали, которая находится ближе к вашему объективу, например на камне, звезды на небе могут показаться размытыми.

---

• См. также:  Полное руководство по фотографированию северного сияния в Исландии

---

Внутренний совет

Ознакомьтесь с нашими популярными зимними фототурами и мастер-классами в Исландии

Узнайте больше

Используйте открытую диафрагму, чтобы захватить как можно больше света при съемке северного сияния. Фото: ‘Юрие Белегурский’.

Когда использовать узкую диафрагму

Узкая или закрытая диафрагма чаще всего используется в пейзажной фотографии, когда между передним и задним планами имеется значительное расстояние, но вы сталкиваетесь с дилеммой: получить как можно больше резкости и фокусировки. Возьмем, к примеру, всадника перед ошеломляющей горой Вестрахорн на востоке Исландии.

Использование более узкой диафрагмы обеспечивает фокусировку как на переднем, так и на заднем плане. Фото: ‘Юрие Белегурский’.

При использовании узкой диафрагмы в данном случае в фокусе остаются и всадник, и гора на заднем плане, без необходимости последующего совмещения фокуса и смешивания.

Другой идеальный сценарий, в котором вы можете использовать узкую апертуру в Исландии, — это когда солнце частично закрыто. Лучшее время для этого — лето в Исландии, когда наступает сезон полуночного солнца. Неважно, чем вызвано препятствие — это может быть облако, стена церкви или даже полевой цветок или тупик. Важно то, что вы закроете диафрагму где-то между f/16 и f/22, что создаст красивую солнечную звезду.

---

• См. также:  Создание эффектов звездообразования в пейзажной фотографии

---

Какую диафрагму лучше всего использовать для пейзажной фотографии?

Как вы, возможно, узнали из этой статьи, лучшая диафрагма для пейзажной фотографии в Исландии во многом зависит от сцены, которую вы снимаете, и объектива, который вы выбрали для этой цели.

Общее правило заключается в том, что чем меньше значение диафрагмы, тем больше или шире будет диафрагма. Хотя это приведет к тому, что меньшая часть вашего изображения будет в фокусе, части, которые находятся в фокусе, будут четкими. Это полезно для фотографирования северного сияния, а также для фокусировки мелких деталей переднего плана на мечтательном фоне, например, на многих потрясающих водопадах вдоль южного побережья Исландии.

Чем меньше значение диафрагмы, тем больше будет диафрагма. Фото: ‘Юрие Белегурский’.

С другой стороны, если вы используете большее значение диафрагмы, диафрагма будет меньше или уже. Это поможет удерживать в фокусе большую часть вашей сцены, например, когда вы фотографируете на знаменитой горе Киркьюфетль, где водопады на переднем плане находятся на значительном расстоянии от самой горы на заднем плане.

Использование большего значения диафрагмы помогает удерживать в фокусе всю сцену без необходимости совмещения фокуса. Фото: ‘Юрие Белегурский’.

В двух словах, наилучшая диафрагма для пейзажной фотографии в Исландии во многом зависит от точки наилучшего восприятия объектива вашей камеры, что даст вам примерный диапазон максимальной резкости диафрагмы. Обычно это от двух до трех стопов от максимальной диафрагмы вашего объектива. В сочетании со сценой, которую вы снимаете, точка наилучшего восприятия поможет вам понять, как удерживать все в фокусе, позволяя вам полностью раскрыть свой творческий потенциал.

Конечно, если вы не можете утруждаться поиском оптимального места, начните с самых популярных значений диафрагмы, используемых в пейзажной фотографии, которые находятся между f/8 и f/16.
