Boss DS-1 — Guitar Gear

Предисловие

Boss DS-1 — педаль перегруза для гитары, производимая компанией Roland под фирменным знаком BOSS с 1978 года. Педаль имеет один регулятор тона, один регулятор уровня, и один регулятор степени искажения и создаёт эффект от легких искажений до тяжелого и резкого звука. DS-1 можно услышать в песне «Smells Like Teen Spirit» группы Nirvanа, а также у таких гитаристов, как: Steve Rothery из Marillion, Joe Satriani, John Petrucci из Dream Theater а так же Steve Vai.Некоторые басисты также использовали эту педаль, например Chris Wolstenholme из Muse на альбоме Showbiz, Al Cisneros из Om во время концертов, так же Mark Stoermer из The Killers тоже на концертах.

Приведу вам несколько более конкретных упоминаний о DS-1:

The Kurt Cobain Equipment F.

A.Q. \ Effects

Roland (BOSS) DS-1 Distortion — Курт всегда называл его «Roland», а не BOSS. Использовался в записях «Bleach» и «Nevermind» и далее до февраля 1992 года, когда был заменен на Boss DS-2.

JOE SATRIANI общается в чате MusicToyz.com (оригинал)

Ibanez Dan: Джо, какие настройки ты делаешь на педали Boss DS-1 pedal?
Joe Satriani: 9 часов, 5 часов, 2 часа
JSExtremist: Из всех педалей на которых ты играешь, какая сама любимая?
Joe Satriani: Boss DS-1

LandM studio Steve Vai

Его жена – Piya играла в группе “Vixen” и подрезала оттуда бас – Fender Precision,
на котором Vai записал бас партии к Alien Love Secrets. Соло он играл с помощью примочки Boss DS-1 Distortion.

Схема

Ну что, убедились что педаль стоящая? Тогда встречайте господа! Проект легендарного Boss DS-1. Того самого, который был подарен Steve Vai в Самаре одним из его поклонников.

Это не оригинальный DS-1, а его вариант, выполненный на сдвоенном операционном усилителе, но звучит также достойно.

Оригинальную схему можно подсмотреть здесь

Печатная плата

Вид со стороны деталей. Размеры: 88 х 60мм. Печатная плата в формате Sprint-Layout выполнена под корпус GAINTA G0473. В левом верхнем углу контакт gnd перемычкой припаивается к корпусу переменного резистора Level. Корпуса остальных потенциометров электрически соединяются с ним через корпус. Переменные резисторы устанавливаются на жестких проволочных стойках (если их выводы короткие), чтобы их плоскость была на одной высоте с плоскостью ножного переключателя, установленного на плате. Вот так:

Список деталей

Резисторы(0,25 Вт)

22 Ом — 1 шт
1k — 2 шт
2,2k — 2 шт
4,7k — 1 шт
6,8k — 2 шт
10k — 6 шт
47k — 1 шт
100k — 4 шт
1M — 2 шт
2,2M — 1 шт

Резисторы переменные:

100k lin (хар. В) – 2 шт «Drive» и «Level»
25k lin (хар. В) – 1 шт «Tone»

Конденсаторы

100p — 1 шт
470p — 1 шт
10n — 1 шт
22n — 1 шт
47n — 3 шт
68n — 1 шт
100n — 1 шт
470n — 2 шт
1uF*16v — 1 шт
47uF*16v — 1 шт
100uF*16v — 1 шт

Операционные усилители

Диоды

1N914 (1N4148) — 3 шт
1N4148 — 1 шт
светодиод — 1 шт

Транзисторы

ВС550 (2N3904, 2N5088) — 3 шт (Q1-Q3)

Остальное

панель под микросхему 8 pin — 1 шт
DPDT переключатель (ALPHA) — 1 шт
разъёма jack’а (для установки на плату) — 2 шт
ручки для потенциометров — 3 шт
контакты под батарейку (крона) — 1 шт
гнездо под блок питания — 1 шт

Фото:

Напоследок можно посмотреть на диаграмму звучания педалей перегруза фирмы BOSS и найти там объект нашего разговора.

DS1 branding

VK, «билайн» и фирстиль, которому «всё фиолетово»: обзор брендинга и упаковки

Подборка креативных дизайнерских решений от брендов и агентств за октябрь

03.11.2021

Пресс-секретарь «Коррозии металла», маркетолог в TikTok и дизайнер для BBDO: подборка вакансий

Если вы хотите опубликовать свое предложение по работе, пишите на [email protected]

11.10.2021

Дизайн в тренде finger-food: кейс «Орехпрома» и DS1 branding

Команда проекта разработала визуальную айдентику для новой продукции «Все в шоколаде»

16. 09.2021

Новая Kia, «победная» айдентика и светофор будущего: обзор брендинга и упаковки

Подборка креативных дизайнерских решений от брендов и агентств за июль

07.08.2021

Оверсайз-айдентика, саунд-дизайн для банка и мерч с вампирами – обзор брендинга и упаковки

Подборка креативных дизайнерских решений от брендов и агентств за июнь

08.07.2021

Обращение к традициям: DS1 branding разработали дизайн упаковки для печенья «Мировые десерты»

Дизайн учитывает позиционирование продуктов кондитерской фабрики «Брянконфи» и ценности традиционалистов как основной целевой аудитории

16. 06.2021

Новые мужские наручные часы Certina DS-1 Powermatic 80|DEKA.ua

Стиль и основа для ежедневного образа, которая не прожигает дыру в вашем кармане

Если вы ищете прочный, но стильный вариант часов для ежедневного использования по доступной цене, модель Certina DS-1 Powermatic 80 должна быть в вашем поле зрения. Этим летом DS-1 возвращается с тремя новыми цветами циферблата и сменными ремешками, один из которых сделан из пластика, извлеченного из океана. Как и в модели DS-1 Big Date 2019 года, созданной в честь 60-летия концепции Certina DS (двойная защита) 1959 года, в часах сочетаются утонченная винтажная атмосфера с прочным корпусом и надежным механизмом Powermatic.

Панцирь черепахи с двойной защитой

Концепция Certina Double Security естественно ассоциируется с часами для дайвинга, которых много в коллекции бренда. В конце концов, когда она была представлена в 1959 году, концепция DS ознаменовала собой большой шаг к тому, чтобы сделать часы более надежными и водонепроницаемыми.

Первоначальная концепция DS, которая до сих пор используется во всех моделях DS, основана на серии уплотнительных колец на регулировочном штоке и заводной головке со специальным уплотнением на усиленной задней крышке. Как и в случае с твердым панцирем черепахи (принятым в качестве логотипа бренда в 1960 году), идея двойной защиты заключалась в защите механизма от всех видов внешней агрессии.

За прошедшие годы адаптированная с учетом новейших технологий, практически вся автоматика DS теперь работает на новом механизме Powermatic 80, созданном Swatch Group и используемом другими брендами средней ценовой категории, такими как Tissot, Mido и Hamilton. Благодаря антимагнитной пружине баланса и значительной ударопрочности 80-часовой запас хода Powermatic является настоящим плюсом.

Новый DS-1

Новые модели DS-1 внесены в каталог бренда в раздел «Городские часы» – категорию, которая появляется повсюду на рынке часового искусства и включает в себя модели, не совсем подходящие для раздела спортивных часов или раздела часов для делового костюма. Эти гибриды часового мира сочетают в себе гибкость и стиль, которые подходят для большинства повседневных задач.

Как уже упоминалось, новые модели DS-1 представлены в трех цветах циферблата: темно-синем, сером и коричневом. В качестве практического опыта рассмотрим темно-синюю модель, которая предлагается с интегрированным браслетом из нержавеющей стали и экологически чистым тканевым ремешком синего цвета, сделанным из материала #tide ocean, представляющим собой переработанный пластик, извлеченный из океана.

Изготовленный из нержавеющей стали 316L, корпус с водозащитой 100 метров имеет диаметр 40 мм и относительно небольшую высоту 10,98 мм. При взгляде сбоку вы можете оценить прочную конструкцию корпуса, а также контрастные матовые и полированные поверхности.

Если смотреть сверху, тонкий полированный безель открывает более стильный внешний вид DS-1. Куполообразный циферблат и нанесенные метки в форме стрелок передают тонкую винтажную атмосферу, не выходя за рамки. Создан яркий контраст между темно-синим фоном с отделкой в виде солнечных лучей, накладными и гранеными индексами и стрелками цвета розового золота. А тот факт, что на циферблате нет люминесцентных элементов, делает его более нарядным.

Пожалуй, единственное опасение вызывает белый фон окошка даты в положении «3 часа». Конечно, белый цвет способствует лучшей читаемости, но, может быть, синий фон, как циферблат, и белый номер в качестве надписи на циферблате, были бы более элегантными?

POWERMATIC 80.611

Powermatic от Swatch Group представляет собой эволюцию ETA 2824-2. Это надежный и точный промышленный механизм с балансировочной пружиной Nivachron™ из титанового сплава, устойчивой к намагничиванию, ударам, старению и колебаниям температуры. Современный механизм Powermatic получил свое название от мощного 80-часового запаса энергии, что является огромным шагом вперед по сравнению со средним показателем ETA 2824 (38 часов). Несмотря на то, что через сапфировую заднюю крышку вы видите автоматический механизм, не ждите изысканной отделки вручную.

Экологичный ремешок

Эта модель DS-1 соответствует тренду со сменными ремешками для часов и растущим вниманием к окружающей среде. Часы снабжены синим тканевым ремешком, сделанным из пластика, извлеченного из океана. Швейцарская компания #tide стремится бороться с загрязнением планеты пластиком и работает с учеными из Швейцарского университета прикладных наук, чтобы переработать пластик в гранулы, нити и даже пряжу для текстильных изделий из полиэстера. Синий тканевый ремешок можно легко заменить на пятизвенный стальной браслет благодаря системе быстрой замены ремешка.

Certina DS-1 Powermatic 80 с синим циферблатом продается по цене 790 швейцарских франков.

BOSS — DS-1 | Дисторшн

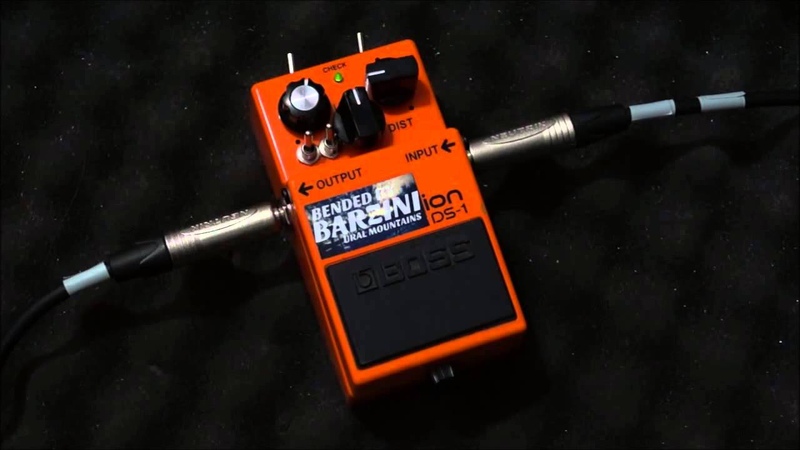

Эталон гитарного дисторшна

DS-1 Distortion — настоящая икона в мире гитарных эффектов. Представленная в 1978 году первая педаль дисторшна от BOSS определила смелое новое звучание, обеспечивая резкую атаку и плавный сустейн, которые были основным продуктом музыкантов на протяжении многих поколений. DS-1 — самая продаваемая компактная педаль BOSS, и ее оригинальный неизменный дизайн продолжает вдохновлять на создание великолепной музыки во всем мире. Классический тембр DS-1 лежит в основе фирменных звуков многочисленных легенд рока и уже сегодня готов наполнить ваш собственный фирменный звук.

Легендарный дисторшн, используемый гитаристами повсеместно с 1978 года
Классические тембры для всех типов музыки
Жесткая атака остается чистой даже при максимальных настройках дисторшна, идеально подходит для тяжелых ритмов и режущих соло
Прекрасно работает как усилитель при низких настройках искажений
Уникальный регулятор тембра предлагает широкий диапазон формирования звука
Не маскирует уникальные звуковые характеристики различных гитар, звукоснимателей и стилей.
Уменьшение громкости гитары делает звук более чистым, не привнося мутности
Пятилетняя гарантия BOSS

Искажение, определяющее жанр

До DS-1 большинство педалей дисторшна давали резкие, жужжащие тона и мутный звук при высоких настройках усиления. В 1978 году инженеры BOSS изменили все это, разработав уникальную схему дисторшна для DS-1, которая обеспечивает резкое, резкое усиление с богатыми гармониками, сохраняя при этом уникальные характеристики различных гитар и техник игры. Стили хард-рока, металла и панка начали процветать в 70-х и 80-х, и тон DS-1 оказал определяющее влияние на эти жанры. Эта тенденция сохранялась на протяжении нескольких поколений, и игроки по всему миру продолжают искать классический звук DS-1.

Повышение с легкой до тяжелой

Благодаря своему скромному интерфейсу с тремя ручками, DS-1 позволяет уговорить множество различных звуковых цветов. Его новаторская двухкаскадная схема включает в себя каскады усиления как на транзисторах, так и на операционных усилителях. Такой подход имеет решающее значение для характерной полноты низких частот DS-1, которую любят гитаристы, играющие тяжелые музыкальные жанры. Ручка дисторшна предлагает чрезвычайно широкий диапазон, от мягкого усиления для управляющих усилителей и педалей до полного усиления для риффов монстр-рока.

Мощное формирование тона

В отличие от обычных регуляторов тембра, которые срезают только высокие частоты, тональная схема DS-1 отличается инновационным дизайном, который обеспечивает гораздо больший диапазон. Поворот ручки по часовой стрелке увеличивает максимумы и уменьшает минимумы, вращение против часовой стрелки дает противоположный эффект. Это позволяет вам набирать все: от плотных, резких ритмических звуков до плавных, жирных ведущих голосов. Регулятор тембра особенно эффективен для поддержания четкости низких частот при использовании DS-1 в качестве усилителя с усилителями в винтажном стиле, которые часто звучат мутно при использовании других педалей дисторшна.

ElectroSmash — Анализ искажений Boss DS1

Boss DS-1 — гитарная педаль дисторшн, выпущенная в 1978 году компанией Boss. Это была первая педаль дисторшна, созданная Boss с характерным жестким клиппированием звука, идеально подходящим для рока и металла с высоким усилением, сохраняя при этом характер оригинальной гитары. Boss DS-1 вместе с TubeScreamer и ProCo Rat охватывают почти весь спектр вкусов винтажного классического рока / гитарного дисторшна.

Что касается электронной конструкции, то нынешний Boss DS-1 имеет простую схему: несколько транзисторных каскадов с сердечником операционного усилителя и жесткими ограничивающими диодами.Этот анализ сосредоточен на последней редакции схемы педали, которую легко найти и которая подвержена изменениям.

1- Boss DS-1 Версии схемы.
2. Схема.
2.1 Переключение байпаса JFET / Истинный байпас.
2.2 Список деталей / Спецификация материалов.
2.3 Схема электрических цепей.
3. Ступень электропитания.
4. Входной каскад.
4.1 Расчет входного импеданса.
4.2 Частотная характеристика входного каскада.
5. Транзисторный бустерный каскад.
5.1 Частотная характеристика усилителя транзистора.
6. Стадия усиления операционного усилителя.
6.1 Расчет усиления напряжения.
6.2 Частотная характеристика усиления операционного усилителя.
6.3 Влияние конденсатора С ₁₀.
7. Тон / ступень.
7.1 Частотная характеристика тона / уровня.
8. Выходной буфер.
9. Звуковая сигнатура Boss DS-1 Distortion.
10. Ресурсы.

За время своего существования Boss DS-1 Distortion претерпел две модификации схемы из-за доступности компонентов:

а.Первоначальный выпуск 1978 года с использованием предварительного усилителя Toshiba TA7136AP (это не операционный усилитель) со схемой, обозначенной как «DS-1». Сделано в Японии, с отличительным серебряным винтом.
Что касается звука, он дает самые теплые искажения, предлагая в то же время отблески зернистости и плавности. У этой первой модели были некоторые неудобства, такие как мигание светодиода и необходимость во внешнем источнике питания. Как обычно, эта модель самая дорогая / трудная для поиска и, как утверждается, обеспечивает лучший звук.

г. 1994 Вторая версия , использующая операционный усилитель Rohm BA728N (Сделано в Японии). Срок службы предыдущей интегральной схемы TA7136AP подошел к концу, поэтому вся конструкция схемы была изменена (переименована в «DS1-A»), чтобы приспособить стандартный двойной операционный усилитель, который легко найти и заменить.
Эта модель не очень громкая с прозрачным приводом. Он универсален; почти чистый при более низких настройках усиления с серьезным преимуществом при высоком усилении (небольшое шипение заметно при более высоких настройках усиления).Отныне все модели принято называть пост 94-го.

г. 2000 г. Третья версия с использованием операционного усилителя Mitsubishi M5223AL (производство Тайвань), а также с использованием предыдущей принципиальной схемы «DS1-A», которая будет преобладать до сегодняшнего дня. Он самый громкий среди всех моделей, при более высоких настройках усиления искажения шипучие (плохо сделанный фуз) с небольшим шумом. Есть несколько популярных модов, которые улучшают его тон, делая его толще, сильнее и универсальнее (Tri-Gain / JHS / Keeley / Analogman)

г. 2006 Четвертый выпуск , когда был представлен операционный усилитель New Japan Radio NJM2904L с обычной схемой DS1-A. Дешево, легко найти и идеально подходит для модов.

Схема Boss DS1 может быть разбита на 5 больших блоков: входной каскад, транзисторный усилитель, каскад усиления операционного усилителя, регулятор тембра, выходной буфер и источник питания.

Идея дизайна проста: входной и выходной буферы изолируют цепь, сохраняя путь прохождения сигнала чистым и свободным от всасывания тонов.Транзисторный усилитель будет предварительно усиливать сигнал, и все искажения производятся с использованием схемы переменного усиления операционного усилителя с диодами, замыкающими выход на землю, создавая жесткое ограничение. Эта стадия искажения сопровождается пассивным тональным фильтром и регулятором уровня. Источник питания обеспечивает энергию и точки смещения для всей цепи.

Схема, представленная здесь, адаптирована для использования с переключателем 3PDT, что упрощает схему для DIY.

Исходная схема Boss DS-1 имеет схему переключателя байпаса JFET для включения / выключения эффекта с помощью простой дешевой кнопки мгновенного действия.Идея проста: он может активировать эффект, направляя сигнал через схему, или деактивировать его, минуя ядро педали, НО сохраняя входные и выходные буферы всегда в пути прохождения сигнала.

Если вы хотите узнать больше о работе схемы переключения, проверьте объяснение педали TubeScreamer, эта часть схемы точно такая же: Работа переключателя TubeScreamer JFET.

С другой стороны, считается, что настоящие обходные переключатели (3PDT) обеспечивают чистый и прозрачный путь для обходного сигнала.Переключатель 3PDT ( Triple Pole Double Throw) также позволяет одновременно зажигать светодиод включения питания, что довольно удобно. 3PDT управляет гитарным сигналом либо через схему эффектов, либо по прямому входу-выходу, гитарный сигнал даже не касается входа эффекта.

Для массового производства настоящие обходные переключатели сложно монтировать и они недешевы, некоторые крупные производители педальных схем (например, Boss) предпочитают использовать сложные, но дешевые обходные схемы JFET, которые также могут иметь другие преимущества, такие как постоянное сохранение буфера ввода / вывода в сигнале. цепочка (при желании).

2.2 Бобышка DS1 Список деталей / Спецификация материалов (байпас во вторник).

C1, C3 47n
C2, C8, C9 0,47u
C4 250p
C5 68n
C7 100p
C10 0,01u
C11 0,022u
C12 0,1u
C13 0,047u
C14 1u
C15 47uF
C23 100uF
D1 1N4004
D4, D5, D8 D1N4148
Q1, Q2, Q3 2SC2240
R1, R22 1K
R2, R7 470K
R3, R8, R18, R21, R24, R25 10K
R4, R5, R10, R11, R23 100K
R9 22
R13 4.7K
R14, R15 2.2K
R16, R17 6.8K
R39 47K
R19, R20 1M
U1 NJM3404A (или аналогичный M5223AL, BA728N)
VR1, VR2 100KB
VR3 20KB
J1, J2 6,35 мм домкраты.

2.3 Схема цепи бобышки DS1

В схеме используется однослойная печатная плата со стандартными сквозными компонентами, что упрощает и удешевляет изготовление. Все потенциометры, разъемы и батарея подключены и припаяны вручную, что довольно трудоемко.

примечание: Оригинальные изображения с gitaradiy.pl и miqbal на diystompboxes.com

Операционный усилитель Boss DS-1:

Хотя схема оставалась неизменной на протяжении веков, операционный усилитель с необычной SIL-схемой (Single in Line) менялся несколько раз:

В начале (1978 г.) в DS-1 использовался операционный усилитель Toshiba TA7136AP. Это оставалось неизменным около 16 лет.
В 1994 году операционный усилитель был заменен на Rohm BA728N.
6 лет спустя, в 2000 году операционный усилитель снова был заменен на Mitsubishi M5223AL
Последнее изменение было в 2006 году, когда был представлен операционный усилитель New Japan Radio NJM2904L.

Все эти изменения операционных усилителей произошли из-за устаревания производственных запасов / деталей.

Блок питания представляет собой простой резистивный делитель, который обеспечивает питание (+9 В) и напряжение смещения (+4. 5V) на педаль:

Резисторный делитель (R24, R25) генерирует +4,5 В для использования в качестве виртуальной земли (напряжение смещения).
Конденсаторы C23 (100 мкФ) и C15 (47 мкФ) представляют собой объемную емкость, которая стабилизирует линии питания.
Диод D1 — это защита от подключения с обратной полярностью, если плеер подключит не тот адаптер питания.
Входное гнездо для стереогитары можно использовать в качестве переключателя, подключая контакт аккумулятора (-) к земле, когда гнездо для гитары подключено.

4. Входной каскад.

Входной буфер представляет собой простой эмиттерный повторитель (также известный как общий коллектор) с единичным усилением и высоким входным импедансом, который сохраняет качество сигнала, устраняя засасывание тона (высокочастотные потери):

Компонент Q1 — это транзистор Toshiba 2SC2240, дешевый, малошумящий / с высоким коэффициентом усиления (β = 200-700), здесь ничего особенного, он просто выполняет свою работу.

Конденсатор C1 изолирует гитару от любого опасного для педали уровня постоянного тока и фильтрует неслышимые низкочастотные сигналы с частотой среза 7.2 Гц (fc = 1 / 2πC ₁ Z _дюйм)
Серия входов R1 защитит базу транзистора от импульсных токов (электростатических разрядов от наконечника гитарного разъема).
R2 — это просто резистор средней мощности, который смещает базу транзистора до 4,5 В.
R3 — сопротивление эмиттера, 10 кОм — довольно стандартное значение для буфера эмиттерного повторителя.

4.1 Расчет входного импеданса.

В эмиттерном повторителе входной импеданс можно рассчитать как β * R _{, эмиттер}, поэтому общий импеданс педали равен:

Z _дюйм = ₁ + (₂ // β * R ₃) = ₂ = 470 кОм

примечание: упрощение формулы (Z _в = R ₂) связано с тем, что резистор R ₁ слишком мал по сравнению с R ₂ (1 кОм << 470 кОм) и β * R ₃ равен слишком велик по сравнению с R ₂ (200 * 10 кОм >> 470 кОм), вы также можете пересчитать все цифры и прийти к такому же выводу.

Если вы хотите получить дальнейшее объяснение того, как произвести все числовые вычисления, проверьте Расчет входного импеданса трубного скримера; схема очень похожа и там есть вся математика.

470 кОм — это высокий входной импеданс, чтобы избежать нагрузки звукоснимателей гитары и всасывания тона, хотя практическое правило заключается в том, чтобы подключить гитару к входному импедансу, который составляет минимум 1 МОм.

4.2 Частотная характеристика входного каскада.

В частотной характеристике этого входного буфера доминирует фильтр верхних частот, созданный C ₁ и R ₂, который имеет частоту среза 7.2 Гц (f _c = 1 / (2πRC)). Частоты на 7,2 Гц ослабляются на -3 дБ со спадом или 6 дБ / окт. Цель этого этапа — просто буферизовать сигнал и удалить уровень постоянного тока

Этот каскад применяет некоторую частотную фильтрацию и усиление сигнала перед каскадом операционного усилителя. Идея состоит в том, чтобы поднять уровни сигнала, чтобы следующий этап мог работать с приемлемыми уровнями, хотя, как мы увидим позже, сигнал, возможно, на слишком усилен после этого этапа.

Первая часть этого каскада — это 2 последовательных фильтра верхних частот:

C2 и R4 с частотой среза 3.3 Гц
C3 и R5 с частотой среза 33 Гц.

Основная идея этих фильтров состоит в том, чтобы удалить избыток басов перед (следующей) стадией искажения, гитарный сигнал со слишком большим количеством басовых гармоник может сделать искажение медленным, затухающим или мутным.

Транзисторный каскад представляет собой усилитель с общим эмиттером, прибл. Коэффициент усиления по напряжению в этой топологии равен сопротивлению коллектора, разделенному на сопротивление эмиттера (R _C / R _E или R8 / R9 = 10K / 22 = 454 = 53 дБ), но влияние резистора обратной связи и конденсатора (R7 и C4 ) понизит это усиление до 35 дБ.

Математика, лежащая в основе этой топологии, так называемого резистора с шунтирующей обратной связью, немного сложна, и если вы хотите увидеть полную численную разработку, проверьте ступень входного усилителя Big Muff Pi, топология такая же, с некоторыми небольшими изменениями значений. Вкратце, исходное высокое усиление (454) снижено до более разумного значения 56 (35 дБ) с лучшей устойчивостью к шуму / температуре и колебаниям.

Тем не менее, 56-кратное усиление — это огромная сумма, если у нас есть входной сигнал гитары 200 мВ, после усилителя транзистора уровень сигнала будет 11.2Vpp, форма волны будет искажена из-за напряжения питания педали 9V. Это усиление создаст обрезание, которое, глядя на изображение ниже, является асимметричным (циклы имеют немного другую продолжительность) и имеет мягкое изгибание или мягкое обрезание:

примечание: на изображении выше:

Входной сигнал гитары синего цвета 200 мВпик.
Выходной сигнал после транзисторного бустерного каскада красного цвета 9Vpp (с ограничением).

Q2 Крутизна:

5.1 Частотная характеристика транзисторного усилителя.

Отклик каскада транзисторного усилителя имеет ослабление низких частот из-за двух фильтров верхних частот, описанных выше, поэтому частоты ниже 33 Гц ослабляются (6 дБ / окт.) И, достигая нижней части графика на частоте 3,3 Гц, сигнал имеет Спад -12 дБ / окт

Сигнал имеет необработанное усиление 35 дБ (в 56 раз больше) на частотах выше 3,3 кГц, что позволяет на этом этапе усиливать гитарный сигнал до (мягкого) ограничения.

Блок операционного усилителя является сердцем схемы, он построен с использованием переменного неинвертирующего усилителя на операционном усилителе с двумя диодами для ограничения / искажения и некоторыми пассивными RC-фильтрами (полоса пропускания = нижний проход + верхний проход) для настройки. ограничение и частота, с которой оно происходит.

В начале этапа есть RC-сеть (C ₅ -R ₁₀), которая создает фильтр высоких частот с частотой среза 23 Гц (f _c = 1 / 2πRC). Это не преднамеренный фильтр, нужен только колпачок для подключения предыдущего каскада усиления транзистора, а для смещения вывода + операционного усилителя на виртуальную землю (+4,5 В) требуется резистор среднего и высокого номинала.

R10 — резистор высокого номинала, который смещает вход операционного усилителя до 4,5 В.
Диод D ₈ предназначен для защиты входа операционного усилителя. На входе операционного усилителя сигналы будут плавать около 4,5 В со смещением R ₁₀, и в случае, если сигнал, поступающий с предыдущего каскада, пытается направить вход операционного усилителя ниже отрицательной шины, диод будет ограничивать -0. .7 В (-V _F), не позволяющее опасному напряжению присутствовать на контакте +.

Коллектор Q2 смещен около + 5,8 В, и при переходе в режим насыщения без D8 контакт 3 U1 будет переведен на -1,3 В. Когда вход операционного усилителя выходит за пределы рельсов, случаются плохие вещи. Некоторые операционные усилители повреждены, некоторые блокируются, большинству требуется время, чтобы входной каскад восстановился после перегрузки, и это портит звук.

Важно отметить, что к тому моменту, когда этот диод станет проводящим, операционный усилитель уже перестанет работать.Следовательно, D8 не имеет ничего общего с асимметричным ограничением или какой-либо модификацией гитарного сигнала.

R39 будет защищать вход операционного усилителя, ограничивая ток на выводе +.

примечание: Если вы используете операционный усилитель Mitsubishi M5223AL, вам потребуется подтягивающий резистор 1 кОм от выхода второго операционного усилителя до + 9 В. Этот резистор имеет маркировку R40 и заставляет операционный усилитель работать в классе A, снижая искажения. Прочтите последнюю страницу таблицы данных M5223A для получения дополнительной информации.

Первая половина двойного операционного усилителя NJM2904L представляет собой простой буфер, он ничего не добавляет (и не удаляет) к гитарному сигналу. Он буферизует интерфейсы предыдущего каскада транзисторного усилителя со второй половиной операционного усилителя, который сделает всю магию.

6.1 Расчет усиления напряжения.

Вторая половина NJM2904L представляет собой неинвертирующий усилитель, который увеличивает сигнал до 22,3 раза (26.5 дБ) по формуле:

Gv _{макс. Операционный усилитель} = 1 + (VR1) / (R ₁₃) = 1 + (100K / 4,7K) = 22,3 (26,5 дБ)

Gv _{ОУ мин.} = 1 + (0 Ом) / (R ₁₃) = 1+ (0K / 4,7K) = 1 (0 дБ)

Этап ограничения определяет характерный звук искажения, он построен с использованием 2 встречных диодов, которые шунтируют сигнал на землю переменного тока (4,5 В), этот вид техники ограничения дает звук с жестким ограничением, также используемый в MXR Micro. -amp или RAT в отличие от стиля « soft-clipping », созданного путем размещения диодов на контуре обратной связи операционного усилителя и используемого в других педалях, таких как Tube-Screamer.

При усилении 26,5 дБ аудиосигнал будет больше, чем V _F диода (1S1588 или 1S2473 или эквивалентный 1N4148), который составляет около 0,7 В в любом положении, создавая жесткое ограничение:

На изображении выше показана форма волны после ограничивающих диодов, она имеет четкую квадратную форму с ограничением между + 0,7 В и -0,7 В, что соответствует V _F диодов. Играя с потенциометром искажения, край формы волны можно смягчить, в любом случае общий вид будет довольно квадратным и искаженным.

Конденсатор C7 (100 пФ) уменьшает высокие резкие гармоники в самом верху звукового спектра. Он контролирует его, пропуская максимумы через петлю обратной связи.
Фильтр высоких частот, созданный C8 и R13 (и часть потенциометра VR1 в зависимости от его положения) удалит частоты ниже 72 Гц (или ниже в зависимости от положения VR1)

fc _max = 1 / (2πC ₈ R ₁₃) = 1 / (2 * 3,14 * 0,47u * 4,7K) = 72 Гц

fc _мин = 1 / (2πC ₈ (R ₁₃ + VR1)) = 1 / (2 * 3. 14 * 0,47u * 104,7K) = 3 Гц

При максимальном искажении гармоники с частотой выше 72 Гц получают полное усиление каскада искажения, а все, что ниже него, получает постепенно меньшее усиление и искажения. Басовые ноты менее обрезаны, поэтому искажение является частотно-избирательным (аналогично тому, что происходит в Tube Screamer, но в этом случае ограничение частоты составляет 720 вместо 72 Гц).

Как упоминалось выше, диоды D4 и D5 будут отключаться, когда усиленный сигнал превышает / ниже прямого напряжения (V _F), которое составляет около 0.7В.

6.2 Частотная характеристика усиления операционного усилителя.

Частотная характеристика каскада усиления операционного усилителя устанавливается на низких частотах фильтром высоких частот, сформированным C8 и R13 (fc = 72 Гц). Кроме того, C5 и R10 уменьшают гармоники ниже 23 Гц на границе звукового спектра, что в любом случае поможет уменьшить колебания.

На высоких частотах фильтр нижних частот, образованный R14 и C10, будет ослаблять гармоники более 7.2 кГц, это лучше объяснено в разделе ниже. Колпачок C7 также уменьшает гармоники на очень высоких частотах, немного смягчая искажения и уменьшая проблемы с колебаниями.

Минимальное усиление составляет 0 дБ и может доходить до 26,5 дБ в зависимости от положения потенциометра distortion , эта величина усиления не велика (Tube Screamer имеет 41 дБ, Proco Rat — 67 дБ), но тот факт, что предыдущий каскад имеет усиление 35 дБ, что делает результирующий сигнал полностью ограниченным.

6.3 Влияние конденсатора С ₁₀.

Существует очевидная RC-сеть (R14 и C10) с C10 параллельно с ограничивающими устройствами D4 и D5. Диоды D4 и D5 нагружают сеть R14 — C10 и резко изменяют частоту отсечки. Когда D4 или D5 являются проводящими, полное сопротивление на переходе R14 — C10 значительно снижается. Это нелинейная схема, лучший способ анализа поведения — во временной области, как показано на рисунке в 6. 1. раздел.

Изображение ниже применимо только к случаю, когда сигнал настолько мал (ниже клиппирования), что диоды не проводят, когда резисторы R14 и C10 образуют фильтр нижних частот с fc = 7,2 кГц, который смягчит сигнал, но большую часть времени D4 или D5 проводят …

Вообще говоря, колпачок C10 снижает зернистость искажений, делая искажения более округлыми и приятными.

Boss DS-1 использует пассивный регулятор тембра Big Muff Pi стиля , который захватывает средние частоты и ослабляет низкие или высокие, в зависимости от того, в какую сторону вы поворачиваете ручку.Схема состоит из простого фиксированного фильтра нижних частот -6 дБ / окт. (Сформированного R16 и C12 с fc = 234 Гц) и фиксированного фильтра верхних частот -6 дБ / октаву (сформированного C11 и R17 с fc = 1063 Гц) с использованием Потенциал VR3 для микширования двух сигналов. Точки среза обоих фильтров рассчитываются таким образом, что их эффект переплетения создает частотную полосу / вырез около 500 Гц, когда регулятор тембра установлен в среднее положение.

После первоначального формирования тона, выполненного первой частью схемы и VR3, потенциометр VR2 регулирует уровень, перенаправляя часть сигнала на землю переменного тока.

7.1 Тон / уровень АЧХ.

Частотная характеристика регулятора Tone похожа на Big Muff Pi, у Boss DS-1 частота составляет около 500 Гц. Эта эквализация усиливает низкие и высокие частоты сигнала и используется в хард-роке, другие педали, такие как Tube Screamer, имеют совершенно другой подход, усиливая средние частоты, создавая середину горба.

Общие потери составляют -12 дБ (в 4 раза), а на выемке потери составляют около -20 дБ (500 Гц), но с этим нет проблем, потому что на предыдущем этапе после ограничения диода сигнал имеет 1.Амплитуда 4Vpp, с потерей -12dB результирующий сигнал будет 350mVpp (1,4Vpp / 4 раза), что хорошо для выходного уровня и не будет искажать входной каскад следующей педали в цепи или гитарного усилителя.

Выходной буфер имеет точно такую же схему, что и входной буфер, его задача — поддерживать низкий выходной импеданс для лучшей целостности сигнала в цепи гитара-педали-усилитель. Как и входной каскад, этот буфер единичного усиления реализован с помощью простого эмиттерного повторителя с эмиттерным резистором R21 10 кОм, смещенным от 4 Ом.Источник 5 В с R19 параллельно с R20 (1M // 1M = 500K).

Входные конденсаторы C13 и R20 создают фильтр верхних частот с fc = 3,4 Гц (fc = 1 / 2piRC), идея состоит в том, чтобы просто удалить уровни постоянного тока, чтобы можно было правильно смещать транзистор.
2SC2240 — дешевый транзистор с высоким коэффициентом усиления, простой буфер с единичным усилением не предъявляет высоких требований к транзистору.
R21 — сопротивление эмиттера, 10К — стандартное значение для буфера эмиттерного повторителя.
C14 и R23 образуют фильтр верхних частот с fc = 1,6 Гц ниже звукового спектра. Назначение этого фильтра — просто удалить уровни постоянного тока из окончательного выходного сигнала.

Звуковой след нынешнего Boss DS-1 Distortion можно определить по его завышенному усилению, резкому ограничению заземленных диодов и частотной характеристике, сформированной различными фильтрами по всей педали. Это ключевые элементы:

В каскаде ограничения операционного усилителя диоды (D4 и D5) соединены спиной к заземлению переменного тока (+4.5V), поэтому клипса тверже и как жесткое колено, придавая сильный характер.

В каскаде транзисторного усилителя асимметричное ограничение Q2 приводит к появлению гармоник четного порядка, которые более приятны для звучания. Моддеры разбалансируют сеть D4-D5, чтобы сделать их клиппинг еще более асимметричным.

Этап Tone-Level с мид-совком используется в педалях фузза (Big Muff Pi) и некоторых усилителях Marshall, популярных среди исполнителей хард-рока / металла. Другие педали, такие как Tube screamer, имеют полностью противоположный частотный отклик (средний подъем), поэтому эта характеристика является важной частью индивидуальности педали

Транзисторный каскад усиления имеет огромный коэффициент усиления, он усиливает входящий сигнал в 56 раз (35 дБ).Этот транзистор перегружает сигнал с ранних стадий педали и определяет поведение всего эффекта. Это причина, по которой многие моды, такие как Vintage Ripper, Fat Mod for DS-1 или Huevos Grandes, увеличивают размер R9 с 22 Ом до 1 кОм, что увеличивает усиление напряжения транзисторного усилителя. Этап для уменьшения от 35 дБ (56 раз) по умолчанию до более умеренного значения 17 дБ (7 раз).

Как следствие, при замене R9 на резистор 1 кОм сигнал усиливается всего в 7 раз (17 дБ), поэтому любой типичный входной сигнал гитары 100 мВ (пиковый размах) после каскада транзисторного усилителя имеет уровень 100 мВ (пиковый пик) x 7 = 0.7Vpp — низкий уровень, который не будет ограничивать каскад операционного усилителя. Это дает пользователю более высокий уровень контроля и вариативности; от простого повышения до жесткого отсечения.

На изображении выше вы можете увидеть разницу между использованием R9 с сопротивлением 22 Ом (по умолчанию) и резистором 1 кОм. При использовании значения 1K степень отсечения становится шире.

R9 большего размера обеспечивает отрицательную обратную связь через эмиттер Q2 и снижает ток коллектора. Обратная связь эмиттера снижает искажения.Как эмиттерная обратная связь, так и более низкий ток коллектора уменьшают усиление напряжения Q2, что уменьшает влияние отрицательной обратной связи через R7 и C4. Уменьшая влияние R7 и C4, отсечка низкой частоты от C3 смещается вниз, а отсечка высокой частоты от C4 перемещается вверх. Думаю, поэтому люди говорят, что увеличение R9 «выравнивает АЧХ».

Этот классический на все времена дизайн Boss DS1 скрывает множество тонких вещей, которые даже оригинальные дизайнеры не до конца осознают. На мой взгляд, Klon Centaur — это вершина этого фактора.В большинстве случаев электронная конструкция хорошо звучащей педали — это смесь удачи, инженерной мысли и черной магии.

Boss DS-1 Mods от PremerGuitar.
Создайте свой собственный искажение DS-1.
Marshall JCM и Octave Fuzz Mods от pedalheaven.
Boss DS-1 Подробный взгляд на GoodSpeed64.
Примеры фильтров операционных усилителей, Университет Лас-Вегаса, Невада.

Моя искренняя признательность Дэйву Харви, Ромео Дж. Сезару, Дж. Брандту, К.Карпентеру и Д. Кнаппу за вашу поддержку при написании этой статьи.

Спасибо за прочтение, все отзывы приветствуются. Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Boss DS-1 Mods — Premier Guitar

Если вы когда-либо ходили в музыкальный магазин с 1978 года, вы, несомненно, видели вездесущую оранжевую педаль искажения Boss DS-1. Универсально признанная хорошая недорогая педаль дисторшн, вы, вероятно, даже владели одной или двумя в прошлом. Несмотря на простую схемотехнику, он производит очень хороший звук, особенно для педалей массового производства. Давайте более внимательно рассмотрим схему и рассмотрим некоторые изменения, которые доступны, чтобы сделать эту замечательную педаль еще лучше.

Схема представляет собой буферный байпас с электронным переключением, как и все педали Boss. Схема проходит через R1, резистор 1 кОм, а затем проходит через конденсатор C1, 0,047 мкФ, в первый буфер. Этот буфер проходит через C2, а затем в JFET (полевой транзистор с соединительным затвором), который является частью переключения.Если педаль выключена, сигнал поступает в схему переключения и проходит через выход Q7, который является другим полевым транзистором. Эти полевые транзисторы действуют как переключатель, позволяя сигналу проходить через схему искажения или через буферы, создавая чистый сигнал.

Щелкните, чтобы загрузить схему в полном размере в формате PDF.

Когда педаль включена, сигнал проходит к Q6, через C3 и в каскад усиления транзистора. R7 управляет усилением этой схемы, изменяя смещение напряжения, состоящее из резистора 470 кОм, значение которого можно увеличивать или уменьшать, чтобы отрегулировать усиление перед следующим этапом.Увеличение значения увеличивает усиление, а его уменьшение даст вам немного меньший выигрыш в целом, но сузит низкочастотный отклик DS-1, избавляя его от непостоянства, которое не нравится многим людям. Мы также можем уменьшить C3, чтобы получить тот же эффект, не позволяя пропускать так много басов. Мне нравится изменять его значение на 0,022 мкФ или 0,033 мкФ, если я ищу менее плавный тон. Чтобы уточнить, для меня «флебби» означает глубоко сжатую тональность. C4, который имеет значение 250 пикофарад (пФ), также отфильтровывает некоторые максимумы.Изменение этого значения не будет иметь большого значения, хотя вы можете добиться большей яркости, заменив его на конденсатор емкостью 100 пФ.

Затем сигнал проходит через C5 в операционный усилитель. Этот операционный усилитель используется уникальным способом для ограничения сигнала. R11 управляет усилением в сочетании с ручкой искажения R13 и C8. Регулятор усиления настроен таким образом, чтобы включить ограничение высоких частот при увеличении искажения. Когда он понижен, он позволяет входить более низким частотам — придавая ему мутный звук, так как сигнал предварительно обрезается через схемы усиления транзистора, а затем снова обрезается при понижении контроля искажений.Ограничение на первом этапе все еще происходит, и в результате педаль не звучит так четко и четко, как хотелось бы многим. R13 и C8 являются частью этой «неинвертирующей» схемы операционного усилителя, которая обеспечивает отрицательную обратную связь с землей. Это важно по нескольким причинам. Значение резистора R13 и значение конденсатора C8 в основном обеспечивают частотный диапазон, в котором сигнал ограничивается. В этом случае ограничиваются все частоты выше 33 Гц. Для сравнения, Tubescreamer пропускает только частоты выше 728 Гц.Это означает, что ни одна из нижних басовых частот не усиливается и / или не ограничивается в Tubescreamer.

Сигнал проходит через R14, резистор 2,2 кОм, через C9, конденсатор 0,47 мкФ, проходящий через два диода — D4 и D5 — и затем на землю. Здесь можно проделать все обычные фокусы с диодами, чтобы обеспечить более асимметричное ограничение или различные варианты ограничения. Здесь C10 также работает параллельно с D4 и D5 и используется для фильтрации высоких частот вместе с R14. R14 и C10 образуют фильтр нижних частот, отсекающий высокие частоты.

Перейдите на indyguitarist.com/filter.htm и прокрутите вниз. Вставьте эти значения в соответствующие поля, чтобы определить, какие частоты фильтруются. С текущими значениями вы обнаружите, что он фильтрует все, что выше 7k, что помогает немного сгладить ситуацию. Если он слишком яркий, замените R14 резистором номиналом 3,3 кОм, позволяющим отфильтровать больше высоких частот, или попробуйте резистор 4,7 кОм, чтобы отфильтровать все, что выше 3,3 кГц.

После прохождения через диоды и конденсатор, сигнал проходит через регулятор тембра Big Muff. Здесь есть много вещей, которые мы можем сделать для управления тоном, и отличный ресурс — это калькулятор тонового стека Дункана, доступный по адресу duncanamps.com/tsc/. Поэкспериментируйте с разными значениями, чтобы найти нужный тон. В стандартной версии педали тон немного «сужен», что означает, что здесь мало средних частот, из-за чего тон звучит немного «тонко». Однако мы можем изменить это довольно легко. Ознакомьтесь с предлагаемыми изменениями в приведенных ниже таблицах, чтобы получить более теплый тон, сглаженный средний тон или просто менее высокие.

После регулировки тембра сигнал проходит через регулятор уровня, затем выходит через R18, который представляет собой резистор 10 кОм, а затем на Q7, который является другой стороной схемы переключения JFET. Во включенном состоянии он проходит через Q7, через C13 — конденсатор 0,047 мкФ — через еще один выходной буфер, затем через резистор, конденсатор и, наконец, через выход.

Давайте посмотрим на некоторые модификации, которые сделают вашу DS-1 незаменимой.

Классические тоны Маршалла типа JCM:

Современные тона искажения:

Винтажные тона искажения:

Если вам нравится общий звук DS-1, но вы ищете меньше высоких и больше тонального диапазона, замените C10 на конденсатор с большим значением.Запас составляет 0,01 «F для спада частоты 7,2 кГц.

Менее резкие максимумы:

В общем, Boss DS-1 Distortion — недорогая педаль, которая может составить конкуренцию многим лучшим педалям-бутикам, просто немного изменив схему. Хотя это может показаться сложным, техническим и недоступным, на самом деле это очень просто, если вы знаете, что и где изменить. Я надеюсь, что я дал вам знания и мужество, необходимые для того, чтобы превратить вашу педаль из мыши в монстра.Удачной пайки!

[ Обновлено 21.08.21 ]

Статьи с вашего сайта

Статьи по теме в Интернете

Weiss DS1-MK3 | Softube

Для всех продуктов Softube требуется компьютер с соответствующим программным обеспечением DAW (ни одно из которых не входит в комплект).

Версии подключаемых модулей Softube от 2.5.18 и новее имеют следующие минимальные требования:

Все родные версии

Mac OS X 10.13 до 11.6.1 — Mac OS 12 Ожидается поддержка Monterey
64-разрядная версия Windows 10 — Ожидается поддержка Windows 11
Mac: Intel Core i3 / i5 / i7 / Xeon — M1 ожидается поддержка
Windows: Intel Core i3 / i5 / i7 / Xeon / AMD Quad-Core или новее
Разрешение экрана больше 1280×800
Рекомендуется 8 ГБ ОЗУ или более, а также не менее 8 ГБ на жестком диске для установки (отдельные подключаемые модули занимают меньше места, а для библиотек примеров может потребоваться дополнительное дисковое пространство).
Счет Softube
Аккаунт iLok
Доступ в Интернет для загрузки установщиков и управления лицензиями
iLok поколения 2 и выше, если вы собираетесь использовать ключ iLok для авторизации ваших подключаемых модулей (обратите внимание, что физический USB-ключ iLok не является обязательным)

Теоретически должно работать любое хост-приложение, совместимое с 64-битными VST, VST3, AU или AAX (Pro Tools 11.0.2 или выше). Однако из-за различий в хостах подключаемых модулей между DAW и наших собственных строгих стандартов тестирования мы официально тестируем наши подключаемые модули и инструменты только в самых последних версиях Pro Tools , Logic Pro , Cubase , Ableton Live , Studio One , Reaper и Cakewalk . Плагины Softube не тестируются в системах, не указанных в списке, но, скорее всего, они работают, пока выполняются системные требования. Мы не можем гарантировать решение проблем в неподдерживаемых системах.

Примечание: Мы проверили базовую функциональность наших подключаемых модулей и Softube Central в macOS Monterey под управлением Apple Rosetta 2 , и первоначальные тесты выглядят многообещающими. Ожидается встроенная поддержка Silicon M1.

Примечание: Мы провели первоначальные тесты Softube Central и наших подключаемых модулей в пределах Windows 11 и дали первые положительные результаты.Дальнейшее тестирование и анонсы будут опубликованы позже.

Что касается различных форматов VST, мы настоятельно рекомендуем использовать VST3, поскольку некоторые из наших подключаемых модулей имеют функции, которых нет в более старом формате VST. Поддерживаемые частоты дискретизации: 44,1, 48, 88,2, 96, 176,4 и 192 кГц, как в моно, так и в стерео. Рекомендуется самая последняя версия обслуживания вашего приложения DAW. AAX DSP в настоящее время не находится в активной разработке. TDM / VENUE больше не поддерживается (старые загрузки доступны на странице старых установщиков)

Найдите установщик Softube, который вам нужен как Softube Central, так и отдельные плагины.

AAX Версия DSP

Для AAX DSP необходимо выполнить указанные выше требования для версий Native. Вам также понадобится процессорная карта Avid HDX. Информацию о подключаемых модулях, доступных для AAX DSP, см. В разделе Какие подключаемые модули Softube поддерживают AAX DSP?

Педаль искажения BOSS DS1 | Long & McQuade

ПРОВЕРЬТЕ СВОЕ ЭГО НА ДВЕРЬЕ1 из 1 клиентов сочли этот обзор полезным

Опыт работы с продуктом Я владею им

Ближайший магазин Виктория, Британская Колумбия

Автор: Кевин Б. on 4 февраля, 2021

Был ли этот обзор полезным? flag обзор

ПРОВЕРИТЬ СВОЕ ЭГО НА ДВЕРЬЕ1 из 1 клиентов считают этот обзор полезным

Опыт работы с продуктом Я владею им

Ближайший магазин Виктория, Британская Колумбия

9000 Кевин Автор: B. от 4 февраля, 2021
Был ли этот обзор полезным? flag обзор
Why Are You Here? 4 из 5 клиентов сочли этот обзор полезным
Опыт работы с продуктом Я владелец
Ближайший магазин Ванкувер, Британская Колумбия
9 Tyrone Автор:
9 Tyrone П. Биггинс III, эсквайр
от 8 июля 2020 г.,
Был ли этот обзор полезным? flag обзор
Абсолютно нормально 0 из 8 клиентов сочли этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин Брэмптон, Онтарио
Май 906 Автор: Майкл 906 , 2020
Был ли этот отзыв полезным? flag обзор
идеально подходит для новичков и профессионалов0 из 0 клиентов считают этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин Суррей, Британская Колумбия
9 kegan Автор: 906 9019 on
23 января 2020 г.
Был ли этот обзор полезным? flag обзор
Мир заканчивается, а у меня их 10.23 из 24 клиентов сочли этот обзор полезным
Опыт работы с продуктом Я владелец
Ближайший магазин Калгари Чинук, Альберта
Автор Zack 13 октября 2019 г.
Был ли этот обзор полезным? flag обзор
Boss DS-16 из 6 клиентов считает этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин Оттава, Онтарио
Автор: Шон 14 июля 2019 г.
Был ли этот отзыв полезным? flag обзор
Фантастическая педаль! 3 из 4 клиентов сочли этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин Калгари Чинук, Альберта
Размещено пользователем
9 июля 2019 г.
Был ли этот отзыв полезным? flag обзор
Great Pedal !!! 3 из 3 клиентов сочли этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин Abbotsford, British Columbia
Автор: анонимно on 24 июня 2019 г.
Был ли этот обзор полезным? flag обзор
Не то, что я ожидал 1 из 1 клиентов нашел этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин Ошава, Онтарио
Автор: анонимно 3 августа 2018 г.
Был ли этот отзыв полезным? flag обзор
ИДЕАЛЬНО ДЛЯ НАЧИНАЮЩИХ, УДОВОЛЬСТВИЕ ДЛЯ ВЕТЕРАНОВ! 6 из 7 клиентов сочли этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин Toronto (Bloor St. ), Онтарио
Автор Робби 1 октября 2017 г.
Был ли этот обзор полезным? flag обзор
Идеальная педаль для начинающих2 из 5 клиентов сочли этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин Садбери, Онтарио

906 сентября на Jaws 11, 2016
Был ли этот обзор полезным? flag обзор
ЧТО НАЙТИ !!!! 2 из 2 клиентов сочли этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин North York, Ontario
Опубликовано от Clemens на 4 сентября, 2016
Был ли этот обзор полезным? flag review
Базовая педаль наддува для ламповых усилителей и т. Д…3 из 5 клиентов считают этот обзор полезным
Опыт работы с продуктом Я владелец
Ближайший магазин Абботсфорд, Британская Колумбия
Автор: Guitar Envy 15 июня 2016 г.
Был ли этот обзор полезный? flag обзор
Хорошо по цене 1 из 1 клиентов считают этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин St.Катаринс, Онтарио
Автор Анон от 30 мая 2016 г.
Был ли этот обзор полезным? flag обзор
Отличная педаль1 из 1 клиентов считают этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин Edmonton North, Alberta
Автор: Keenan 23, 2015
Был ли этот отзыв полезным? flag обзор
Отличный звук за деньги 1 из 1 клиентов считает этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин Монктон, Нью-Брансуик
M. Автор:
M.LeBlanc на 31 января 2015 г.
Был ли этот обзор полезным? flag обзор
Sound2 из 10 клиентов сочли этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин North York, Онтарио
Автор: анонимно 4 июля , 2014
Был ли этот обзор полезным? flag обзор
IGNORE BAD REVIEWS0 из 0 клиентов считают этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин Calgary Chinook, Alberta на 96 29 марта 2014 г.
Был ли этот отзыв полезным? flag обзор
Только для концертов 2 из 10 клиентов сочли этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин Нанаймо, Британская Колумбия
анонимно
19 декабря 2013 г.
Был ли этот отзыв полезным? flag review
Ewww… Ухх … Ургххх … 2 из 19 клиентов сочли этот обзор полезным
Опыт работы с продуктом Я владелец
Ближайший магазин Маркхэм, Онтарио
Автор: анонимный , 22 октября 2013 г.
Был ли этот обзор полезным? flag обзор
Amazing Pedal3 из 3 клиентов считают этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин Calgary Royal Vista, Alberta
Автор:
8 сен 2013 г.
Был ли этот обзор полезным? flag обзор
N / A2 из 2 клиентов считают этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин Toronto (Bloor St.), Онтарио
Автор: анонимный , 27 августа 2013 г. ,
Был ли этот обзор полезным? flag обзор
Отличная педаль по удивительной цене1 из 2 клиентов посчитали этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин Брамптон, Онтарио
9 анонимно 906 906 on
16 августа 2013 г.
Был ли этот обзор полезным? flag обзор
идеальный дисторшн для любой гитары или установки
on 1 августа 2013 г.
Был ли этот обзор полезным? flag обзор
Первый, который я получил и единственный, который мне нужен 2 из 2 клиентов сочли этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин Toronto (Bloor St.), Онтарио
Размещено пользователем JKG , 18 июня 2013 г.,
Был ли этот обзор полезным? flag обзор
Где TONE в рейтингах? Этот обзор оказался полезным для 1 из 1 клиентов
Опыт работы с продуктом Я владелец
Ближайший магазин Виннипег (Уолл-стрит), Манитоба
Автор: анонимный , 3 апреля 2013 г. ,
Был ли этот обзор полезным? flag обзор
N / A1 из 1 клиентов считают этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин Дартмут, Новая Шотландия

Автор: Mark 12 февраля 2013 г.
Был ли этот отзыв полезным? flag обзор
Старый надежный 14, 2012
Был ли этот обзор полезным? flag обзор
N / A2 из 2 клиентов считают этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин Saint John, New Brunswick
onymous 14 июля 2012 г.
Был ли этот обзор полезным? flag обзор
ROCK1 из 1 клиентов считают этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин Гранд-Прери, Альберта
30 мая , 2012
Был ли этот обзор полезным? flag обзор
Perfect1 из 1 клиентов сочли этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин Moncton, New Brunswick
May6
мая , 2012
Был ли этот обзор полезным? flag обзор
Awsome3 из 3 клиентов считают этот обзор полезным
Опыт работы с продуктом Я владею им
Ближайший магазин Абботсфорд, Британская Колумбия

от анонима 906 , 2012
Был ли этот обзор полезным? flag review
T-1, T1, DS-0, DS-1, T-span, DSX, Channel Bank
T-1, T1, DS-0, DS-1, T-span , DSX, банк каналов
Ваш браузер не поддерживает скрипт. Извините, нет навигации.
Все, что вы хотели знать о T1, но боялись спросить
по

Боб Вахтель
Введение
Мы наблюдаем головокружительный рост соединение персональных компьютеров, терминалов и телефоны в деловой среде. Технология T1 — это оказалось рентабельным средством связи голоса и данные, как внутриофисные, так и внутриофисные, и служат альтернатива высокоскоростным модемам для передачи данных.Там есть значительная дискуссия в эти дни о «T1 Шлюзы »и« Транки Т1 »в качестве стоимости от различные телефонные компании этих сервисов выходят из строя. Пользователи обнаруживают, что иметь магистраль T1 стоит меньше, чем серия арендованных телефонных линий в точке точка-точка топология. Это увеличение использования T1 требует фундаментальное понимание технологии.
Фон
T1 — развитая высокоскоростная цифровая сеть (1,544 Мбит / с). компанией AT&T в 1957 году и реализован в начале 1960-х годов для поддержка передачи голоса на дальней связи с импульсно-кодовой модуляцией (PCM) коробка передач. Основным нововведением T1 было введение «оцифрованный» голос и создание сети полностью способный представить в цифровом виде то, что было до этого, полностью аналоговая телефонная система.
Возможно, лучше всего начать это обсуждение с обсудить систему цифровой связи AT&T, называемую «АККУНЕТ Т1.5». Он описывается как «двухточечный, выделенный, большой емкости, цифровая услуга предоставляется на наземных цифровых устройствах, способных передача 1,544 Мбит / с. Интерфейс для клиента может быть либо носитель T1, либо мультиплексированный объект более высокого порядка например, те, которые используются для обеспечения доступа из (оптоволоконных) и радиосистемы.»
Итак, в основном определении говорится, что существует «более высокий порядок» или иерархия T1. Там — это T1, который, как мы уже обсуждали, представляет собой сеть, имеющую скорость 1,544 Мбит / с и была разработана для голосовых сетей или «каналы» (24 на каждую линию Т1 или «багажник»). Кроме того, есть Т1-С, который работает на скорости 3,152 Мбит / с. Также есть Т-2, работающий на скорости 6,312 Мбит / с, который был реализован в начале 1970-х годов для переноски одного Канал Picturephone или 96 голосовых каналов.
Есть Т-3, работает по 44.736 Мбит / с и Т-4, в рабочем состоянии на скорости 274,176 Мбит / с. Они известны как «супергруппы». а их рабочие скорости обычно обозначаются как 45 Мбит / с и 274 Мбит / с соответственно.

Общая иерархия T-Carrier представлена на рисунке. 1 и подробно описан на диаграмме 1.

Рисунок 1 — Иерархия T-несущих
DS0 64 Кбит / с 1/24 T-1 1 канал
DS1 1,544 Мбит / с 1 T-1 24 канала
DS1C 3.152 Мбит / с 2 T-1 48 каналов
DS2 6,312 Мбит / с 4 T-1 96 каналов
DS3 44,736 Мбит / с 28 T-1 672 канала
DS3C 89,472 Мбит / с 56 T-1 1344 канала
DS4 274,176 Мбит / с 168 T-1 4032 каналов
Таблица 1 — Иерархия T1
По математическим причинам голосовой канал был выбран для быть на уровне 64 Кбит / с. 24 из этих каналов составляют 1,536 Мбит / с, а не 1,544 Мбит / с! Почему есть разница? Причина заключается в том, что после того, как байт (8 бит) данных будет отправлен из каждого канал (24 * 8 = 192 бит) есть дополнительный бит, используемый для синхронизация называется бит кадра — отсюда отправляется 193 бита и это увеличение на 1 бит на 192 приводит к тому, что скорость увеличить до 1,544 Мбит / с.
Основной кадр T1 показан на рисунке 2.

Рисунок 2 — Организация кадра
Вы можете спросить: 1.544 * 2 = 3,088 Мбит / с и а не 3,152 Мбит / с для T1C, почему? Что ж, ответ в том, что кадр T1C состоит из 1272 бит и сильно отличается из 193-битного кадра потока данных T1. Должен быть указал, что длина кадра сигналов T1C и выше никаким техническим образом не связаны с потоком T1, который рассматривается просто как строка битов. Упрощенная диаграмма на рисунке 1 правильно с организационной точки зрения и не показывает взаимосвязь форматированных данных.
Теперь я использую термин «данные T1. stream «. Чтобы не противоречить терминологии AT&T, «Поток данных T1» называется «DS1». Точно так же поток T1C упоминается как «DS1C», и т. д. Другая сводная диаграмма, показывающая взаимосвязь, находится в Фигура 3:
ур.
Sig.
Перевозчик
Количество Т1
# Голосовой код
Скорость Мбит / с
DS-0
—
1/24
1
.064
ДС-1
Т1
1
24
1,544
DS-1C
T1C
2
24
3,152
ДС-2
Т2
4
96
6. 312
ДС-3
Т3
28
672
44.736
ДС-4
Т4
168
4032
274.760
Рисунок 3 — Сводная диаграмма иерархии T1
Удобный способ думать о T1 — это первые два уровня ISO (Международные стандарты Организация) Модель OSI (Open System Interconnect): Физический и логический уровни.Физический уровень фокусируется на электрические характеристики, такие как форма сигнала, напряжение уровни и т. д. Логический уровень имеет дело в первую очередь с проблема формата — как данные извлекаются из низкоуровневого протокол?
Обозначение «DS» на рисунке 3 относится к «Цифровые сигналы» и описывает физический уровень. Обозначение «Т» относится к типу носителя. что используется. Часто они взаимозаменяемы, но это технически неверно.
Что касается стандартов, T1 был определен первым AT&T и, во-вторых, ANSI (американские национальные стандарты Институт).Европейский эквивалент T1 называется CEPT и является стандартом CCITT. Интересно, что CEPT стандартная скорость 2,048 Мбит / с и не использует «мастер» часы «. В США у трех основных перевозчиков есть единые «главные часы T1», из которых другие выводятся. В США все часы T1 «раб» этих главных часов. Проблема в том, что происходит, когда кто-то хочет соединить сеть T1 предоставляется MCI в сеть T1, предоставленную Sprint. Этот требует так называемого эластичного буфера, и он построен в большинство устройств T1.
Когда кто-то говорит, что использует T1, они могут сказать несколько разных вещей: может означать, что у них есть сеть, передающая данные со скоростью 1,544 Мбит / с; они могут означать что у них есть сеть, соответствующая требованиям T1. спецификация интерфейса (DSX-1), или что у них есть сеть который передает данные, соответствующие одному из нескольких фреймов форматы (D4, ESF и др.). Скорее всего, они имеют в виду все три, но их внимание может быть сосредоточено только на одном из них Предметы. Путаница в сообществе пользователей является результатом взаимозаменяемость слов и запутанные требования для подключения к системе AT&T.
Услуги и качество
AT&T через ACCUNET T1.5 предлагает несколько услуг помимо уже упомянутой услуги точка-точка. Там четыре «договоренности о передаче», которые могут быть куплено:
1. Возможность клиента изменить конечное местоположение T1 связь со службой поддержки AT&T (сигнал или набор номера)
2. Мультиплексирование M24, позволяющее пользователю подключать до 24 каналы на отдельные коммутируемые и некоммутируемые услуги автор: AT&T.
3.M44 мультиплексирование, позволяющее пользователю объединить 2 линии T-1, каждая из которых несет до 22 каналов на 1 T1 линия с использованием мультиплексирования со сжатием битов (BCM).
4. Реконфигурация, управляемая заказчиком (CCR), позволяющая заказчик для динамического распределения каналов без AT&T помощь.
Эти услуги позволяют пользователю иметь соединительные линии T1 в несколько городов и разрешить передачу данных в каждый. Это вместе с T1-Mux (будет обсуждаться позже) образует современный T-1 сеть.
Связанный с более низкими затратами Т1, гарантированный качество сети также превосходит выделенные линии. От спецификации, AT&T заявляет, что цель производительности составляет 95% секунд без ошибок (EFS) на ежедневной основе, а Целевой показатель доступности составляет 99,7% в год.
Банки каналов и форматы
Цифровой источник или терминал — это оборудование, которое генерирует цифровые сигналы для передачи через цифровая сеть. Подавляющее большинство цифровых источников сейчас произвести сигнал DS-1.Банк каналов D4 является примером, хотя он может подавать сигналы и с другими скоростями.
Термин «банк каналов» довольно часто изготавливается на языке Т-1. Тип канала Банк важен, так как он определяет тип форматирования что требуется. Например, банк каналов D4 должен иметь Сигнал DS-1 с данными, отформатированными в соответствии с D4 формат.
Назначение банка каналов в телефонной компании: чтобы сформировать основу мультиплексирования и демультиплексирования 24 голосовых канала (DS0).Банк каналов D-типа используется для цифровые сигналы. Существует пять видов банков каналов, которые используются в Системе: D1, D2, D3, D4 и DCT (Цифровой Багажник-носитель).
Передающая часть банка каналов в цифровом виде кодирует 24 аналоговых канала, добавляет сигнальную информацию в каждый канал и мультиплексирует цифровой поток на среда передачи. Принимающая часть меняет процесс. Поскольку они были спроектированы как голосовые схемы, предполагается, что цифровые данные являются голосом PCM и что голос дополняется и расширяется за счет использования кодеков.D1 банки (позже названные D1A) были впервые установлены в 1962 году и их успех привел к появлению модификаций D1B и D1C. В исходные банки D1A, B и C использовали 7 бит для каждого образца голоса и один бит в каждом кодовом слове для передачи сигнализации (снятие крючка, кольцо и т. д.). Когда захотелось подключиться несколько пролетов трансмиссии T1 вместе, производительность была не слишком хорошо. Кроме того, было выяснено, что предоставление сигнальная информация в каждом кодовом слове была расточительной, поскольку 8000 бит в секунду не требовалось для обеспечения сигнальная информация для канала; сигнализация информация просто не изменилась так быстро.
В результате этих условий внесено еще одно изменение в серия D1 (D1D) и новый банк каналов D2 были развитый. Банк D2 использует все восемь бит каждого временного интервала. для кодирования аналогового сигнала за исключением выбранных кадров. Контрольная и сигнальная информация отправляется с помощью младший бит кодового слова в каждом канале каждый шестой кадр. Компандирующая характеристика также была изменено, чтобы обеспечить лучшую производительность. Банк D2 увеличил плотность упаковки до 96 каналов в том же пространстве, что и 72 каналы для банка D1.
Банки D3 и D4 были мотивированы авансами в IC, позволяя упаковывать 144 канала в одном отсеке. Следующий банк D4, достижения в области технологий привели к разработка Digital Carrier Trunk или DCT. Это было разработан Bell System, чтобы иметь меньшие размеры, меньшую стоимость и проще в обслуживании, чем банк каналов D4.
В банке каналов типа D1 (D1A, B, C) размещены альтернативные единицы и 0 в позиции 193-го бита. Предполагалось, что случайные данные не будут содержать этот шаблон, в битах, расположенных точно 193 бита на любой значительный промежуток времени.В приемное устройство найдет 193-й бит с помощью простого поисковая техника. Этот алгоритм имел преимущества схемная простота и скорость. В начале 1960-х годов было несколько имеющихся в продаже микросхем для построения сложной логики функции и простейшие конструкции стоят меньше. В Недостатки этого метода были быстро раскрыты, когда оборудование было установлено на реальных объектах заказчиков. Определенный применены стандартные аналоговые тоны, такие как тестовый тон 1000 Гц на один или несколько голосовых каналов и оцифрованы Банком каналов, создает чередующийся шаблон с единицей и нулем каждые 193 бита в один или несколько голосовых каналов.Это было возможно для терминала чтобы зафиксировать неправильный узор. Это условие, воздействует на все 24 канала, может длиться до тех пор, пока не будет слышен тестовый сигнал. удаленный. Тон 1000 Гц был изменен на тест 1004 Гц. тон.
К тому времени, когда эта проблема стала очевидной, она уже была решили использовать T-carrier для телефонной связи высокого качества, что требовались более точные методы кодирования. Банки каналов D1 используется семибитное кодирование для голосовых сигналов и восьмое битное кодирование. для сигнализации. Новый формат предусматривал восьмибитное кодирование. большую часть времени (5/6 кадров) и семь бит только в одном кадр из шести.Это известно как кодирование 7 5/6 с сигнализация «украденный бит» и впервые была реализована в банк каналов D2 (D1D — это модернизация банков каналов D1 с возможностью D2).
Помимо проблемы «ложного кадра», банк D2 дизайнеры столкнулись с новым набором проблем. Новый формат требовал двух шагов; сначала найдите 193-й бит и во-вторых, найдите шестой и 12-й кадры в последовательности из 12 кадров. Время, необходимое для нахождения правильной битовой последовательности, увеличивается экспоненциально как количество битовых позиций между кадрами бит увеличивается.Хотя мы по-прежнему используем каждый 193-й бит, это разделенное по времени между терминальным шаблоном кадрирования (нечетное пронумерованные биты кадра) и шаблон выравнивания суперкадра (четные биты кадра). Нахождение 193-й битовой позиции все еще основывался на чередовании 1 и 0, но теперь он появился только в каждом другом 193-м бите.
В новой технике предусмотрена повышенная «ложность». каркасная «защита. Обратной стороной техники было что время на переосмысление было намного больше. В формате D2 максимальное среднее время рефрейминга (MART) будет около 200 миллисекунды.Это было слишком много времени, чтобы не работать, поэтому были разработаны новые алгоритмы, сократившие время до 50 мсек, который теперь является стандартом спецификации. Продолжение оборудование банка каналов (D3 и D4) использовало то же кадрирование последовательность как D2. Фактически, формат суперкадра чаще всего называемый форматом кадра D4, хотя он начинался с D2. Эта последовательность определяет «суперкадр», состоящий из двух чередующихся паттернов. Схема обрамления терминала (Бит «F») — это повторяющиеся единицы и нули в нечетных пронумерованные кадры и шаблон выравнивания суперкадра (Бит «S») равен «001110» в четном пронумерованные кадры.Это приводит к 12-битному шаблону суперкадра. из:
Нечетные шесть битов
Четные шесть бит
Двенадцать комбинированных битов
101010
001110
100011011100
Формат D4 показан на Рисунке 4 ниже. Обратите внимание, что Бит «F» и бит «S» все называются «S бит». Хотя это сбивает с толку, это терминология пережитка того времени, когда были только Биты «S» (по отношению к формату D1).
Рама #
Обрамление S-битного терминала (футы)
Кадрирование S-битового сигнала (Fs)
Информационные биты
Сигнальный бит
Канал сигнализации
1
1
–
1-8
–
2
–
0
1-8
—
3
0
–
1-8
—
4
–
0
1-8
—
5
1
–
1-8
—
6
–
1
1-7
8
А
7
0
–
1-8
—
8
–
1
1-8
—
9
1
–
1-8
—
10
–
1
1-8
—
11
0
–
1-8
—
12
–
0
1-7
8
Б
Рисунок 4 — Формат D4
Еще в 1979 году AT&T предложила расширенный Формат суперкадра должен быть реализован на его цепях T1 в следующем порядке: для обеспечения возможностей диагностики в процессе эксплуатации, а также улучшенная защита от ложных рамок. В ESF 193-й бит теперь время разделяется на три функции: кадровая синхронизация биты; CRC-6 бит; и биты линии передачи данных (FDL). Рамка биты синхронизации передаются в шести из 24-битных позиции предусмотрены 193-й битой. Это в 4-м, 8-я, 12-я, 16-я, 20-я и 24-я позиции и узор «001011». Этот простой шестибитный шаблон выполняет оба функции «F bit» и «S bit» Суперкадр D4. Чувствительность к «ложному кадру» составляет устраняется за счет использования битов проверки ошибок CRC-6 для определить, кто из нескольких «кандидатов» на бит кадра — это фактический 193-й бит.CRC-6 использует математический алгоритм проверки содержимого всего суперкадра (все 4632 бита) и получает 6-битный (отсюда его название) закодированный «подпись» для этих битов данных. FDL может быть используется для любых целей, но идеально подходит для общения Информация о производительности ESF с локального, удаленного и промежуточное оборудование по объекту и для отправки команды управления для защитного переключения, сетевого и удаленного конфигурация оборудования и т. д. По сути это 4 Кбит / с канал, встроенный в формат T1.Bellcore документация TR-TSY-000194 (Интерфейс расширенного формата суперкадра Спецификация — декабрь 1987 г.), ANSI T1.403-1989 и Публикация AT&T 54016 описывает, как этот канал может быть использовал. Это включает в себя формат сообщений, команд, и отзывы. Большинство современных CSU интерпретируют эти команды и выполнить соответствующие ответы. Показан формат ESF: Рисунок 5.
Рама #
Fe сверло
DL бит
CRC-6
Информационные биты
Сигнальный бит
Сигнальный канал
1
–
м
1-8
–
2
–
–
C1
1-8
—
3
–
кв. м.
1-8
—
4
0
—
1-8
—
5
–
кв.м.
1-8
—
6
–
–
C2
1-7
8
А
7
–
кв.м.
1-8
—
8
0
—
1-8
—
9
–
кв. м.
1-8
—
10
–
–
C3
1-8
—
11
–
кв.м.
1-8
—
12
1
—
1-7
8
Б
13
–
кв.м.
1-8
—
14
–
–
C4
1-8
—
15
–
кв. м.
1-8
—
16
0
—
1-8
—
17
–
кв.м.
1-8
—
18
–
–
C5
1-7
8
К
19
–
кв.м.
1-8
—
20
1
—
1-8
—
21
–
кв. м.
1-8
—
22
–
–
C6
1-8
—
23
–
кв.м.
1-8
—
24
1
–
1-7
8
Д
Рисунок 5 — Формат ESF
Диаграмма, показанная на Рисунке 6, показывает различия между форматами D1 и ESF.Как и большинство оборудования сегодня либо D4, либо ESF, данные для D1 и D2 отображается только для полноты.
Временные интервалы
D1D
D2
D3, D4, ESF
1
1
12
1
2
13
13
2
3
2
1
3
4
14
17
4
5
3
5
5
6
15
21
6
7
4
9
7
8
16
15
8
9
5
3
9
10
17
19
10
11
6
7
11
12
18
23
12
13
7
11
13
14
19
14
14
15
8
2
15
16
20
18
16
17
9
6
17
18
21
22
18
19
10
10
19
20
22
16
20
21
11
4
21
22
23
20
22
23
12
8
23
24
24
24
24

Рисунок 6 — Номер канала и временного интервала Задания
Формы сигналов и коды
Цифровая кросс-коммутация (DSX) состоит из оборудования рамы (патч-панели), где кабели между компонентами системы подключен. Каждый цифровой сигнал определяется и обрабатывается собственной кросс-коммутацией. Так, например, DSX-1 используется для соединить оборудование, работающее с сигналами DS1.
Форма импульса DS1 определяется в DSX-1. кросс-соединение. Публикация AT&T 43801 описывает требование этого импульса, чтобы проехать от 0 до 655 футов 22 Калибровочный кабель ABAM между блоком каналов и DSX-1. В максимальное время рефрейминга определено в 50 мсек. Фактически Импульс DS-1 представляет собой слегка расслабленную версию импульса DSX-1. маска.На рисунке 7 показана спецификация (без шаблона) Сигнал DSX-1 и его сравнение с сигналом DS-1 Спецификация.
Функции
DSX-1
ДС-1
Линейная ставка
1,54 МГц +/- 200 Гц
1,544 МГц +/- 75 Гц
Длина кабеля в DSX точка
ABAM / 655 фут.
6000 футов
Амплитуда импульса
от 2,4 до 3,6 версии
2.7 — 3.3 версии
Получить Затухание
<10 дБ
от 15 до 22,5 дБ
Построение линии
Есть
0,0, 7,5, 15 дБ
Макс. Последовательных Нули
15 (или B8ZS)
15 (или B8ZS)

Рисунок 7 — Сравнение сигналов DSX-1 и DS-1 Сигналы
Стандарт ANSI T1.403-1989 еще отличается снова. По сути, сигналы и шаблоны (signal shape) практически одинаковы. Современные производители ИС застрахованы, что их продукты соответствуют всем спецификациям. Когда мы общаемся с CO или с оператором связи, которого мы используем ДС-1; когда мы восстанавливаем сигнал после демаркации, мы используем DSX-1.
Важно отметить, что шаблон DS-1 сигнал биполярный. Это означает, что положительное напряжение, ноль напряжение и отрицательное напряжение важны для кодирования сигнал.Код, который используется в T1, — это вызов AMI для Альтернативная инверсия отметки. Это означает, что если «1» или Mark кодируется как положительное напряжение, ближайший «1» должно быть отрицательным напряжением, иначе результат будет Биполярное нарушение (БПВ).
На рисунке 8 показаны допустимая последовательность AMI и последовательность с BPV.

Рисунок 8 — Две последовательности AMI

Обратите внимание, что в спецификации на Рисунке 7 является ссылкой на «Максимальное количество последовательных нулей». Один требований к кодовой последовательности и, следовательно, Форма сигнала DS-1 такова, что передается бит «1» для поддержания временной синхронизации.Например, сигнал, который отправлял все 0, будет постоянным нулем линия напряжения. В конце концов, время системы будет потерял.
Требуется, чтобы можно было отправить не более 15 нулей. перед «1» должна быть передана. По телефону приложений, которые были выполнены с помощью бита 7. Помните, что бит 8 иногда используется для сигнализации, поэтому не может быть повсеместно используется. Человеческое ухо никогда бы не обнаружило эти небольшие отклонения в битах младшего разряда. В случае отправка данных, используя бит 7 и бит 8 для иных целей, чем честно представляющие данные по транспортной доходности катастрофические последствия.Таким образом, необходимо было разработать механизм для приложений только для данных.
Самый простой подход и техника, которые все еще используются в DDS состоит в том, чтобы сделать каждый бит 8 равным 1 и использовать только младшие 7 бит. Этот режим 7/8 дает 56 Кбит / с вместо стандартной скорости DS0. 64 Кбит / с. Этот метод также запрещал использование сигнальные биты.
Было разработано усовершенствование этой техники, известное как B8ZS расшифровывается как Binary Eight Zero Substitution. Этот технология использует BPV в потоке данных, чтобы быть декодируется как сигнал.
При кодировании B8ZS каждый блок из 8 последовательных нулей заменено кодовым словом B8ZS. Если импульс, предшествующий введенный код передается как положительный импульс (+), вставленный код 000 + -0- + (BPV в позициях 4 и 7). Если импульс, предшествующий вставленному коду, передается как отрицательный импульс (-), вставленный код 000- + 0 + — (снова BPV в позиции 4 и 7).
На рисунке 9 показано, как работает B8ZS.

Рисунок 9 — B8ZS
Это стандарт для «Очистить канал». Возможности ».AT&T ссылается на него в публикации 62411. в Приложении B как CB144. Это часть ANSI T1.403-1989. стандартный.
Кабельная проводка
Теперь поговорим о кабеле ABAM. Это кабель который называется в спецификации DSX-1 и является физическим кабелем это было произведено AT&T. Обычно это кабель имеющий неэкранированные витые пары сечением провода 22 AWG. Некоторые специалисты предполагают, что это теплоизоляция из пульпы, в то время как другие предполагают, что он имеет пластиковую изоляцию. В любом случае, Сама по себе кабельная разводка ABAM больше не доступна.Современный кабель производители, однако, особенно те, которые активно участвуют в EIA-568, разработали кабели с определенными категориями или уровнями. Кабель категории / уровня 2 подходит для скорости передачи данных T1 и имеет следующие характеристики:
24 AWG
2 пары
Сопротивление 100 Ом @ 0,772 МГц
Ослабление 7 дБ / 1000 футов @ 0,772 МГц
41 дБ перекрест.
все на расстоянии 1000 футов.
Этот тип кабеля выпускают несколько производителей. Краткое изложение Типы категорий / уровней для RS-568 перечислены на рисунке. 10.
УРОВЕНЬ
ТИП УСЛУГИ
СКОРОСТЬ
1
POTS (старый добрый telepnone сервис)
н / д
RS-232 / RS-562
от 19,2 до 115,2 Кбит / с
T1, дробное T1
с шагом 64 Кбит / с
Базовая скорость ISDN
144 Кбит / с
RS-422
до 1. 0 Мбит / с
2
IEEE 802.3 1BaseT
1,0 Мбит / с
IBM System 3x / AS400
1,0 Мбит / с
Т1
1,544 Мбит / с
Первичная скорость ISDN
1,54 Мбит / с
IBM 370
2.36 Мбит / с
IEEE 802.5
4,0 Мбит / с
3
Ван
4,3 Мбит / с
IEEE 802.5 10BaseT
10,0 Мбит / с
Токен-кольцо IEEE 802. 5
16,0 Мбит / с
4
IEEE 802.5 Token Ring
16,0 Мбит / с
Новый Arcnet
20,0 Мбит / с
5
X3T9.5 TPDDI
100,0 Мбит / с
Рисунок 10 — Новые типы кабелей (предлагаемые EIA-568)
DCB Производит T-extender, простой повторитель T1, который позволяет длине линии T1 составлять до 5000 футов. Его легко установить, не требуется переключателей или настроек, и он недорого стоит 495 долларов.
Разъемы
Обсуждение разъемов иногда сбивает с толку как есть разница между «де-факто» стандарты, вещи, используемые в продуктах, и спецификации. AT&T указывает, что сетевой интерфейс (NI) должен быть сверхминиатюрный 15-контактный гнездовой разъем со следующими распиновка:
1 Отправить данные (подсказка)
2 Зарезервировано для сети
3 Получение данных (подсказка)
4 Зарезервировано для сети
5 Не определено
6 Не определено
7 Не определено
8 Не определено
9 Отправить данные (кольцо)
10 Нет подключения
11 Получение данных (кольцо)
12 Нет подключения
13 Нет подключения
14 Нет подключения
15 Нет подключения
Публикация 62411 AT&T далее утверждает, что «в в таких случаях, когда необходимо соблюдать стандарты ISDN, 8-контактный рекомендуется мини-модульный соединитель »с следующая распиновка:
1 Передача (кольцо)
2 Не используется
3 Не используется
4 Приемный (звонок)
5 Получение (подсказка)
6 Не используется
7 Не используется
8 Передача (наконечник)

Чтобы усложнить вопрос, спецификация ANSI T1-403-1989 призывает «один из четырех универсальных услуг для заказа Кодовые (USOC) разъемы (RJ48C, RJ48X, RJ48M и RJ48H) » со следующим назначением контактов:
1 Прием (звонок)
2 Получение (подсказка)
3 Не используется
4 Передатчик (кольцо)
5 Передача (наконечник)
6 Не используется
7 Не используется
8 Не используется
Как бы то ни было, указанная выше распиновка и разъемы также являются «де-факто» стандарт по сравнению с тем, как в настоящее время доступное оборудование настроено.
Приложения
Ну тогда что нам делать с этими DS-1 / DSX-1 / T-1 сигналы? Есть несколько приложений и специфических оборудование, которое можно применить.
ЦАП
Банк каналов D4
АТС
ЧГУ
Мультипликаторы T1
SRDM (мультиплексор данных субстрата)
Дробный T1
Самая важная проблема — это то, что может быть T1 сети, принадлежащие клиенту, и сети T1, использующие AT&T Accunet T1.5 система. Заявки будут то же самое, но ограничения на оборудование более жесткие используя соединение AT&T.
DACS (кросс-коммутация цифрового доступа)
Существует три уровня совместимости DACS. Первое уровень DS-1 и полная скорость T1. Второй уровень «в комплекте» или 1/4 уровня Т1. Это позволяет заказчику использовать реконфигурацию, контролируемую заказчиком, или «разветвление» в ЦО (центральный офис). Третий уровень находится на уровне 64 Кбит / с или DS-0.Что происходит одиночный сигнал T1 генерируется с использованием каналов a и b и идет к CO. CO разделяет его на две соединительные линии T1, одна из которых несет канал a и другой канал передачи b. Устройство выполняет эту функцию и называется DACS. DACS также может быть настроен с топологией, такой как топология кольца. Если один из транки выходят из строя, данные будут перенастроены, чтобы идти через резервный ствол. В прошлом почти все DACS принадлежали телекоммуникационные компании; Теперь многие пользователи связи используют функции ЦАП в своих собственных сетях.DCB может поставлять DACS или mini-DACS!
Банк каналов D4
Как мы уже упоминали, сигнал T1 нужно как-то разделить на 24 отдельных голосовых канала. Когда это сделано, это все еще в цифровой форме. Кодеки должны тогда преобразовать цифровой сигнал (на канал) в аналоговые сигналы для отправки по абонентским шлейфам. Опять же, большинство банков каналов как правило, принадлежат и эксплуатируются в СО (центральных офисах). После отмены государственного регулирования в 1980-х годах все больше T1 принадлежат пользователей, поскольку операторы телефонной связи продолжают снижать стоимость местная шлейф (провода от центрального офиса до помещение клиента).
DCB может предоставить полнофункциональный банк каналов или полнофункциональный DSU / CSU для полного или частичного завершения T1.
PBX (Private Branch Exchange)
Ясно, что предполагаемое использование T1 состояло в том, чтобы привлечь как можно больше телефонные линии с использованием голоса по возможности через оцифрованный техника (Импульсно-кодовая модуляция PCM). Связующие линии между АТС приходится на многие частные сетевые приложения T-1. Это поддерживается через 2- и 4-проводные E&M (ухо и рот) методы передачи сигналов через T1 Mux.A 2w FXS (иностранный Обменный абонент) (выделенная линия на удаленный CO) и функция 2w FXO (Foreign Exchange Office) (CO версия) также может поддерживаться магистралью T1. В последнем В режиме T1 линия действует как «удлинитель». В основной способ, которым клиенты используют эту функцию, — это мультиплексор T1.
CSU (блок обслуживания каналов)
Это, наверное, самое простое объяснение. DS-1 происходит от телефонная компания к заказчику. Этой строке необходимо присвоить правильная оконечная нагрузка, защита линии (в соответствии с FCC, часть 68), и возможность обработки сообщений.В старину телефон компания поставила это оборудование, но сегодня это, вероятно, будет быть CPE (Customer Premise Equipment). Выход CSU сигнал DSX-1. Самый распространенный CSU находится в T1 Mux однако они могут работать самостоятельно с различными дополнительными функциональность.
Биполярный выход CSU может быть подключен к DSU. (Digital Service Unit), который преобразует биполярные сигналы в униполярный и наоборот при скорости передачи данных, полученной из биполярные сигналы.
DCB T-Driver, например, DSU.Принимает однополярные данные с терминала и скрывает их. к сигналу DS-1. Во многих отношениях он также действует как CSU и его переход на CSU / DSU вполне возможен. Паб AT&T 62411 требует, чтобы CSU выполнял следующие функции:
регенерация
петля
сохранить в живых
Регенерационная часть является частью T-Driver функциональность. Ответная петля передается от Перевозчика за один двух способов:
в шаблоне строковых данных с форматированием D4 (SF)
с использованием FDL с форматированием ESF
Поскольку FDL уже используется в T-Driver, он будет довольно просто включить соответствующие ответы на командную структуру обратной связи от перевозчик.Интерфейс уже защищен от перенапряжения и соответствует требованиям FCC Часть 68. Вывод состоит в том, что у нас относительно небольшое воздействие «ESF CSU» в продукте T-Driver который может подключаться напрямую к оператору связи. Чтобы включить «SF CSU», который все еще широко используется с Банки каналов D4 были бы более значительным мероприятием требующие изменения оборудования и программного обеспечения.
Следует отметить, что DDS (Digital Data Service) также требуется CSU, но большинство устройств продаются как CSU / DSU с В.35 или RS-530 прямо на устройстве. Примеры CSU / DSU DCB T1 и дробного T1.
T1-MUX
На самом деле это семейство устройств, предназначенных для использование клиентом. Обычно это TDM T1 или дробный T1. которые соответствуют ограничениям формата, интерфейсам DACS и часто есть дополнительный CSU. Их назначение в зависимости от количество портов, чтобы разрешить передачу данных, изображений и голос из множества разных источников в единой сети ссылка на сайт.
Многие мультиплексоры T1 также являются мультиплексорами данных субрейта (SRDM).От эту идентификацию они могут принять синхронный скорости передачи данных 2,4, 4,8, 9,6 и 19,2 Кбит / с. Асинхронные данные ставки также разрешены на некоторых устройствах. SDRM работает на DS0.
Поскольку мультиплексоры T1 также совместимы с DACS на уровне DS0, Услуга дробного Т-1 также совместима с устройствами. Они также соответствуют требованиям банка каналов D4 для битов плотность, нулевая плотность и обеспечение свободного канала. FT1 похож на SRDM только на уровне DS1. Следовательно, данные могут быть на кратные 64 Кбит / с.
Также многие мультиплексоры T1 позволяют интегрировать Услуга AT&T Switched 56. Это важные в конце месяца передачи, файлы CAD / CAM и телеконференции.
Продукция DCB
Технические характеристики и примечания по применению доступны на веб-сайте DCB для всех продуктов DCB. Прямые ссылки можно найти в указателе продуктов или в разделе «Образование».
Серия FT Fractional T1 DSU / CSU
Блоки DSU / CSU FT имеют выходной сигнал DS-1 и соответствуют требованиям FCC. зарегистрированные DSU.Они получают данные с заданной скоростью через Интерфейс RS-530 / V.35 и преобразование данных в данные T-1 ручей. Формат данных может быть D-4 или ESF. В передатчик сконфигурирован с выбираемым аттенюатором сигнала (LBO) 0, 7 дБ и 15 дБ согласно спецификации AT&T. Серия FT доступен в одноканальных агрегатах (FT-1), двухканальных блок (FT-2) и четырехканальный блок (FT-4). Каждый порт может быть настроен на использование от 1 до 24 DS-0 (56 или 64 Кбит / с каждый DS-0). Блоки FT-2 и FT-4 также имеют вставку и вставку возможность.
Т-удлинитель
T-Extender — это повторитель T1, разработанный для AT&T технические характеристики. Это устройство принимает сигнал DS-1 и регенерирует его как сигнал DS-1. T-Extender может иметь DSX-1 выход T-Lan в качестве входного сигнала, а T-Lan также будет принять и декодировать вывод T-Extender. Т-удлинитель, будучи ретранслятором сигнала, не ограничен никаким форматированием. Например, BPV легко проходит через нормальный сигнал. Выходной сигнал T-Extender составляет -4 dBdsx и составляет фиксированный.Это -4 дБ от допустимой мощности, определенной в Спецификация повторителя, публикация AT&T TA24 / CB113 и было сделано для упрощения схемы. Товар имеет прочный приемник и поэтому не должен испытывать затруднений в собирается повторитель на повторитель почти 6000 футов на твердом 22AWG, экранированные витые пары.
ЦАП
V 4200 — это универсальное устройство доступа T1 / T3 / OC-3 с 9 или 28 слотами. В зависимости от выбранных сменных карт это устройство может быть сконфигурировано (а) как CSU / DSU с возможностью ввода и вывода и передачи голоса, (b) как преобразователь нескольких E1 в T1 или их части, (c) как цифровая система кросс-коммутации (DACS), (d) как наборы ICSU, объединенные в одном блоке, и (e) как банк каналов. В случае CSU / DSU данные из порта V.35 или X.21 могут занимать любую часть порта E1 или T1. В случае преобразователя E1 в T1, преобразование A в закон и преобразование сигнализации обрабатываются правильно. Для портов E1 и T1 предусмотрены непрерывная проверка ошибок, опрос производительности и диагностика в процессе эксплуатации. В любой из вышеперечисленных комбинаций возможен полный обмен временными интервалами (TSI) между портами, превращая V 4200 в небольшой DACS (систему кросс-коммутации цифрового доступа). Порты можно использовать попарно в качестве ICSU (интеллектуальный CSU) по более низкой цене и меньшему пространству, чем отдельные ICSU.Наконец, V-4200 может быть сконфигурирован как банк каналов. Используя высокоскоростные карты, он также может взаимодействовать с двумя линиями OC-3.
Приложение A
Определение dBdsx
Упрощенное уравнение для определения dBdsx выглядит следующим образом:
dBdsx = 20 X log (измерено 0,167 Впик-пик)
где «Vp-p измерено» — это размах измерение напряжения между наконечником и кольцом. За пример…
Если на наконечнике есть положительное напряжение 0,5 В и 0.Отрицательное напряжение 5 В на кольце …
Измерение размаха напряжения составляет 1,0 вольт. С использованием уравнение,
дБдкс = 20 * лог (0,167 X 1,0)
= 20 * (-,777)
= -15,5
Обратите внимание, что сигналы подсказки и звонка инвертированы. Когда 1 отправленная одна линия (например, наконечник) будет иметь положительное напряжение, а другая (например, кольцо) будет отрицательным Напряжение. Когда начинается отправка нулей, на обеих линиях 0 вольт. Поскольку T1 является AMI или чередуется, следующий 1 будет иметь напряжения поменялись местами.
Во многих спецификациях указывается «амплитуда импульса». скорее dBdsx. Этот параметр — положительное напряжение, измеряется от нуля, если отправляется 1. Другими словами, это половина полного размаха напряжения. В качестве примечания Импульс T1 не обязательно является симметричным. AT&T В публикации 62411 указано, что максимальное + напряжение определяется как 3,0. +/- 0,3 вольта при максимальном — напряжение его абсолютное значение (без знака) и должно быть в пределах 0,20 В от + напряжение, но не менее 2.7 вольт или больше 3,3 вольт.
Обмен данными для Business Inc.
2949 County Road 1000 E
Dewey, Il 61840 Голос: 217-897-6600
Бесплатный звонок: 800-4-DCB-NET
Бесплатный звонок: 800-432-2638 Электронная почта: Контактная страница
Веб-сайт: www.dcbnet.com
Факс: 217-897-8023
Авторские права на все веб-страницы DCB 1995 — Data Comm for Бизнес, Все права защищены.
EtherPath, EtherSeries, EtherPoll, EtherBridge и EtherModem являются зарегистрированными товарными знаками Data Comm for Business, Inc.
Настройка интерфейсов DS1 | Junos OS
T1 и E1 эквивалентны для передачи цифровых данных форматы, передающие сигналы DS1. Линии T1 и E1 могут быть соединены между собой для международного использования.
Этот раздел содержит следующие разделы:
T1 Обзор
T1 — это среда передачи цифровых данных, способная обрабатывать 24 одновременных соединения, работающих в комбинированном 1.544 Мбит / с. T1 объединяет эти 24 отдельных соединения, называемых каналами или временные интервалы на одну ссылку. T1 также называется DS1.
Поток данных T1 разбит на кадры. Каждый кадр состоит одного кадрирующего бита и 24 8-битных каналов, всего 192 бит за кадр T1. Кадры передаются 8000 раз в секунду со скоростью скорость передачи данных 1,544 Мбит / с (8000 x 193 = 1,544 Мбит / с).
При получении и обработке каждого кадра данные в каждом 8-битном канал поддерживается данными канала из предыдущих кадров, возможность разделения трафика T1 на 24 отдельных потока через единственная среда. Например, в следующем наборе 4-х канальных кадров (без кадрового бита) данные в канале 1 состоят из первый октет каждого кадра, данные в канале 2 состоят из второго октет каждого кадра и так далее:
Чан. 1 чан. 2 чан. 3 чан. 4 Кадр 1 [10001100] [00110001] [11111000] [10101010] Кадр 2 [11100101] [01110110] [10001000] [11001010] Кадр 3 [00010100] [00101111] [11000001] [00000001]
E1 Обзор
E1 — это европейский формат цифровой передачи DS1.Ссылки E1 аналогичны каналам T1, за исключением того, что они несут сигналы со скоростью 2,048 Мбит / с. Каждый сигнал имеет 32 канала, и каждый канал передает со скоростью 64 Кбит / с. Каналы E1 имеют более высокую пропускную способность, чем каналы T1, потому что они не резервируют один бит на накладные расходы. Принимая во внимание, что ссылки T1 используют 1 бит в каждом канале. для накладных расходов.
Сигналы T1 и E1
Интерфейсы T1 и E1 состоят из двух пар проводов — передачи пара данных и пара данных приема. Тактовые сигналы, определяющие когда переданные данные дискретизируются, вставляются в T1 и E1 трансмиссии.
Типичные цифровые сигналы работают с отправкой нулей (нулей) или единицы (единицы), которые обычно представлены отсутствием или присутствием напряжения на линии. Принимающему устройству нужно только обнаружить наличие напряжения на линии на определенном фронте выборки чтобы определить, является ли сигнал 0 или 1. Однако T1 и E1 используют биполярные электрические импульсы. Сигналы представлены отсутствием напряжения (0), положительное напряжение (1) или отрицательное напряжение (1). Биполярный сигнал позволяет приемникам T1 и E1 обнаруживать ошибки в линии, в зависимости от типа используемой кодировки.
Кодирование
Ниже приведены распространенные методы кодирования T1 и E1:
Альтернативная инверсия меток (AMI) —T1 и E1
Биполярный с замещением 8 нулей (B8ZS) — только T1
Биполярный код 3 высокой плотности (HDB3) — только E1
Кодирование AMI
Кодирование AMI заставляет сигналы 1s на линии T1 или E1 чередоваться между положительным и отрицательным напряжениями для каждой последующей 1 передачи, как в этом примере передачи данных:
1 1 0 1 0 1 0 1 + - 0 + 0 - 0 +
При использовании кодирования AMI передача данных с длинной последовательностью of 0s не имеет переходов напряжения на линии. Другими словами, голос передача не использует кодировку AMI, потому что никогда не встречает проблема «длинной строки нулей». В этой ситуации, устройствам трудно поддерживать синхронизацию часов, потому что они полагаются на колебания напряжения для постоянной синхронизации с передающие часы. Чтобы противостоять этому эффекту, количество последовательных 0 в потоке данных ограничено 15. Это ограничение называется требование плотности 1s, потому что для этого требуется определенное количество 1 с на каждые 15 переданных нулей.
На линии с AMI-кодированием два последовательных импульса одинаковой полярности — либо положительный или отрицательный — называются биполярным нарушением (БПВ), которое обычно помечается как ошибка.
Кодирование B8ZS и HDB3
Ни кодирование B8ZS, ни HDB3 не ограничивают количество нулей, которые может передаваться по линии. Вместо этого эти методы кодирования обнаруживают последовательности нулей и замещающие битовые шаблоны на последовательности, чтобы обеспечить колебания сигнала, необходимые для поддержания синхронизации в канале связи.
Метод кодирования B8ZS для строк T1 обнаруживает последовательности из восьми последовательных передач 0 и заменяет шаблон из двух последовательных БПВ (11110000). Поскольку принимающая сторона использует ту же кодировку, он определяет BPV как замены 0, и никакая ошибка BPV не помечается. Одиночный BPV, который не соответствует последовательности битов замещения 11110000 может вызвать ошибку, в зависимости от конфигурации Устройство.
B8ZS использует биполярные нарушения для синхронизации устройств, решение это не требует использования дополнительных битов, что означает схему T1 с помощью B8ZS можно использовать полные 64 Кбит / с для каждого канала для данных.
Метод кодирования HDB3 для строк E1 обнаруживает последовательности четырех 0 последовательных передач и заменяет одиночный BPV (1100). Похожий в кодировку B8ZS, принимающее устройство обнаруживает подстановки нулей и не генерирует ошибку BPV.
T1 и E1 Framing
Интерфейсы T1 используют расширенный суперкадр (ESF). E1 интерфейсы использовать кадрирование G.704 или G.704 без кадрирования CRC4, или может быть без кадра режим.
ESF Framing для T1
ESF расширяет суперкадр D4 с 12 до 24 кадров.Увеличивая размер суперкадра, ESF увеличивает число бит в шаблоне кадрирования суперкадра от 12 до 24. Дополнительные биты используются для кадровой синхронизации, обнаружения ошибок и обслуживания связь через канал передачи данных (FDL).
Шаблон ESF для битов синхронизации — 001011. Только кадрирование битов из кадров 4, 8, 12, 16, 20 и 24 в суперкадре последовательности используются для создания шаблона синхронизации.
Биты кадрирования из кадров 2, 6, 10, 14, 18 и 22 являются используется для передачи кода CRC для каждого блока суперкадра.Код CRC проверяет целостность полученного суперкадра и обнаруживает битовые ошибки с алгоритм CRC6.
Биты кадрирования для кадров 1, 3, 5, 7, 9, 11, 13, 15, 17, 19, 21 и 23 используются для канала передачи данных. Эти 12 бит позволить операторам в центре управления сетью запрашивать удаленный оборудование для информации о работоспособности по ссылке.
Сигналы обратной связи T1 и E1
Управляющий сигнал на линии T1 или E1 является сигналом обратной связи. Используя сигнал обратной связи, операторы в центре управления сетью может заставить устройство на удаленном конце ссылки повторно передать свой полученные сигналы обратно в тракт передачи.Передающее устройство затем можно проверить, что принятые сигналы соответствуют переданным сигналам, для выполнения сквозной проверки ссылки.
Два сигнала обратной связи используются для выполнения сквозного тестирования:
Командный сигнал установления петли устанавливает соединение в петлевое соединение. режим со следующим шаблоном команды:
... 100001000010000100 ...
Сигнал обратной петли возвращает канал в нормальный режим, со следующим шаблоном команды:
...100100100100100100 ...
Пока канал находится в режиме обратной связи, оператор может вставить испытательное оборудование на линии для проверки его работы.
No related posts.

DS0	64 Кбит / с	1/24 T-1	1 канал
DS1	1,544 Мбит / с	1 T-1	24 канала
DS1C	3.152 Мбит / с	2 T-1	48 каналов
DS2	6,312 Мбит / с	4 T-1	96 каналов
DS3	44,736 Мбит / с	28 T-1	672 канала
DS3C	89,472 Мбит / с	56 T-1	1344 канала
DS4	274,176 Мбит / с	168 T-1	4032 каналов

Sig.	Перевозчик	Количество Т1	# Голосовой код	Скорость Мбит / с
DS-0	—	1/24	1	.064
ДС-1	Т1	1	24	1,544
DS-1C	T1C	2	24	3,152
ДС-2	Т2	4	96	6. 312
ДС-3	Т3	28	672	44.736
ДС-4	Т4	168	4032	274.760

Рама #	Обрамление S-битного терминала (футы)	Кадрирование S-битового сигнала (Fs)	Информационные биты	Сигнальный бит	Канал сигнализации
1	1	–	1-8	–
2	–	0	1-8	—
3	0	–	1-8	—
4	–	0	1-8	—
5	1	–	1-8	—
6	–	1	1-7	8	А
7	0	–	1-8	—
8	–	1	1-8	—
9	1	–	1-8	—
10	–	1	1-8	—
11	0	–	1-8	—
12	–	0	1-7	8	Б

Рама #	Fe сверло	DL бит	CRC-6	Информационные биты	Сигнальный бит	Сигнальный канал
1	–	м		1-8	–
2	–	–	C1	1-8	—
3	–	кв. м.		1-8	—
4	0	—		1-8	—
5	–	кв.м.		1-8	—
6	–	–	C2	1-7	8	А
7	–	кв.м.		1-8	—
8	0	—		1-8	—
9	–	кв. м.		1-8	—
10	–	–	C3	1-8	—
11	–	кв.м.		1-8	—
12	1	—		1-7	8	Б
13	–	кв.м.		1-8	—
14	–	–	C4	1-8	—
15	–	кв. м.		1-8	—
16	0	—		1-8	—
17	–	кв.м.		1-8	—
18	–	–	C5	1-7	8	К
19	–	кв.м.		1-8	—
20	1	—		1-8	—
21	–	кв. м.		1-8	—
22	–	–	C6	1-8	—
23	–	кв.м.		1-8	—
24	1	–		1-7	8	Д

Временные интервалы	D1D	D2	D3, D4, ESF
1	1	12	1
2	13	13	2
3	2	1	3
4	14	17	4
5	3	5	5
6	15	21	6
7	4	9	7
8	16	15	8
9	5	3	9
10	17	19	10
11	6	7	11
12	18	23	12
13	7	11	13
14	19	14	14
15	8	2	15
16	20	18	16
17	9	6	17
18	21	22	18
19	10	10	19
20	22	16	20
21	11	4	21
22	23	20	22
23	12	8	23
24	24	24	24

Функции	DSX-1	ДС-1
Линейная ставка	1,54 МГц +/- 200 Гц	1,544 МГц +/- 75 Гц
Длина кабеля в DSX точка	ABAM / 655 фут.	6000 футов
Амплитуда импульса	от 2,4 до 3,6 версии	2.7 — 3.3 версии
Получить Затухание	<10 дБ	от 15 до 22,5 дБ
Построение линии	Есть	0,0, 7,5, 15 дБ
Макс. Последовательных Нули	15 (или B8ZS)	15 (или B8ZS)

УРОВЕНЬ	ТИП УСЛУГИ	СКОРОСТЬ
1	POTS (старый добрый telepnone сервис)	н / д
	RS-232 / RS-562	от 19,2 до 115,2 Кбит / с
	T1, дробное T1	с шагом 64 Кбит / с
	Базовая скорость ISDN	144 Кбит / с
	RS-422	до 1. 0 Мбит / с
2	IEEE 802.3 1BaseT	1,0 Мбит / с
	IBM System 3x / AS400	1,0 Мбит / с
	Т1	1,544 Мбит / с
	Первичная скорость ISDN	1,54 Мбит / с
	IBM 370	2.36 Мбит / с
	IEEE 802.5	4,0 Мбит / с
3	Ван	4,3 Мбит / с
	IEEE 802.5 10BaseT	10,0 Мбит / с
	Токен-кольцо IEEE 802. 5	16,0 Мбит / с
4	IEEE 802.5 Token Ring	16,0 Мбит / с
	Новый Arcnet	20,0 Мбит / с
5	X3T9.5 TPDDI	100,0 Мбит / с

1	Отправить данные (подсказка)
2	Зарезервировано для сети
3	Получение данных (подсказка)
4	Зарезервировано для сети
5	Не определено
6	Не определено
7	Не определено
8	Не определено
9	Отправить данные (кольцо)
10	Нет подключения
11	Получение данных (кольцо)
12	Нет подключения
13	Нет подключения
14	Нет подключения
15	Нет подключения

1	Передача (кольцо)
2	Не используется
3	Не используется
4	Приемный (звонок)
5	Получение (подсказка)
6	Не используется
7	Не используется
8	Передача (наконечник)

1	Прием (звонок)
2	Получение (подсказка)
3	Не используется
4	Передатчик (кольцо)
5	Передача (наконечник)
6	Не используется
7	Не используется
8	Не используется

Рама #	Обрамление S-битного терминала (футы)	Кадрирование S-битового сигнала (Fs)	Информационные биты	Сигнальный бит	Канал сигнализации
1	1	–	1-8	–
2	–	0	1-8	—
3	0	–	1-8	—
4	–	0	1-8	—
5	1	–	1-8	—
6	–	1	1-7	8	А
7	0	–	1-8	—
8	–	1	1-8	—
9	1	–	1-8	—
10	–	1	1-8	—
11	0	–	1-8	—
12	–	0	1-7	8	Б

Временные интервалы	D1D	D2	D3, D4, ESF
1	1	12	1
2	13	13	2
3	2	1	3
4	14	17	4
5	3	5	5
6	15	21	6
7	4	9	7
8	16	15	8
9	5	3	9
10	17	19	10
11	6	7	11
12	18	23	12
13	7	11	13
14	19	14	14
15	8	2	15
16	20	18	16
17	9	6	17
18	21	22	18
19	10	10	19
20	22	16	20
21	11	4	21
22	23	20	22
23	12	8	23
24	24	24	24



Обмен данными для Business Inc. 2949 County Road 1000 E Dewey, Il 61840	Голос: 217-897-6600 Бесплатный звонок: 800-4-DCB-NET Бесплатный звонок: 800-432-2638	Электронная почта: Контактная страница Веб-сайт: www.dcbnet.com Факс: 217-897-8023
Авторские права на все веб-страницы DCB 1995 — Data Comm for Бизнес, Все права защищены. EtherPath, EtherSeries, EtherPoll, EtherBridge и EtherModem являются зарегистрированными товарными знаками Data Comm for Business, Inc.

Рама #	Обрамление S-битного терминала (футы)	Кадрирование S-битового сигнала (Fs)	Информационные биты	Сигнальный бит	Канал сигнализации
1	1	–	1-8	–
2	–	0	1-8	—
3	0	–	1-8	—
4	–	0	1-8	—
5	1	–	1-8	—
6	–	1	1-7	8	А
7	0	–	1-8	—
8	–	1	1-8	—
9	1	–	1-8	—
10	–	1	1-8	—
11	0	–	1-8	—
12	–	0	1-7	8	Б

Временные интервалы	D1D	D2	D3, D4, ESF
1	1	12	1
2	13	13	2
3	2	1	3
4	14	17	4
5	3	5	5
6	15	21	6
7	4	9	7
8	16	15	8
9	5	3	9
10	17	19	10
11	6	7	11
12	18	23	12
13	7	11	13
14	19	14	14
15	8	2	15
16	20	18	16
17	9	6	17
18	21	22	18
19	10	10	19
20	22	16	20
21	11	4	21
22	23	20	22
23	12	8	23
24	24	24	24
