Что такое шкала EV? — Фотопедия

 coneslayer&nbsp  &nbsp  2068

coneslayer / 23 января 2012

Я видел шкалу «EV» (значение экспозиции), которая иногда используется для выражения настроек экспозиции камеры или яркости сцены. Как именно работает эта шкала?

  • экспозиции
  • терминология
  • измерение

12 голосов

David Rouse / 23 января 2012

Мы знаем, что для любой сцены (на самом деле, любого измерения экспонометра) определенной яркости (и определенной чувствительности датчика) обычно существует более одного «правильного» набора настроек выдержки и диафрагмы. Сцена, которая хочет f5.6 и 1/125, также будет правильно выставлена ​​на f4.0 и 1/250 и т. Д.

Числа EV — это способ выразить яркость сцены в масштабе, который объединяет настройки выдержки и диафрагмы в одно число, позволяя фотографу выбирать, какую комбинацию настроек выдержки и диафрагмы использовать.

Каждое число EV равно одной остановке яркости, поэтому сцена с EV, равным 6, на одну ступень ярче, чем сцена с EV, равной 5.

Значения EV обычно используются следующими способами:

  • Для отображения чувствительности самого экспонометра или системы автофокуса. Спецификации камеры часто говорят, что система замера работает с EV 0 до 20, или что камера может автоматически фокусироваться до EV 1. 1. 1009 *

  • Измерители освещенности вне камеры иногда имеют режим, который сообщает в EV, часто со шкалой, чтобы фотограф мог быстро увидеть, какие комбинации выдержки и диафрагмы доступны.

  • Особенно с точечными метрами вне камеры — чтобы показать разницу в самой светлой и самой темной части сцены. Фотограф знал бы, нужно ли ему заливать свет, чтобы уравновесить тени. Особенно это касается тех дней, когда вы не могли судить по ЖК-экрану при съемке.

Чтобы узнать все технические подробности (включая формулу), посмотрите запись » Значение экспозиции » в Википедии.

7 голосов

Hugo / 24 января 2014

Значение экспозиции (EV) обычно определяется как

, где

  • N — относительная апертура (число f)
  • t — время экспозиции («выдержка затвора») в секундах

Это означает, что EV 0 соответствует величине апертуры f / 1.0 и скорости затвора 1 секунда. Если вы увеличиваете диафрагму на квадратный корень из 2 или уменьшаете выдержку в 2 раза, вы увеличиваете значение экспозиции до 1.

В целом, увеличение или уменьшение значения экспозиции на 1 соответствует так называемому «останову».

Значение экспозиции рассчитывается на основании настроек камеры, и все снимки (для данной сцены), сделанные с различными настройками, которые соответствуют определенному значению экспозиции, дают одинаковый уровень экспозиции. Это полезно, поскольку вы можете изменять выдержку затвора и диафрагму, сохраняя один и тот же уровень экспозиции для достижения различных эффектов, таких как малая / большая глубина резкости или замораживание движения / размытие движения.

Если вы измерили свет, вы можете рассчитать различные наборы настроек, которые дадут вам правильную экспозицию до съемки. Это то, что все современные камеры делают автоматически, но, зная, как это делается, вы можете лучше выполнять свою работу самостоятельно, и вы также получите более глубокое понимание фотографии и, следовательно, будете более успешными как фотограф.

5 голосов

mattdm / 06 января 2015

Значение экспозиции (или EV) — это способ представления яркости сцены в простом числовом масштабе. Шкала измеряется в « остановках », стандартной концепции в фотографии, где каждая остановка является удвоением или уменьшением количества света вдвое.

Это удобно, потому что мы также работаем с основными параметрами экспозиции — диафрагмой, выдержкой и чувствительностью ISO — в стопах. То есть каждый шаг на стандартной шкале диафрагмы (f / 1.4, f / 2, f / 2.8, f / 4, f5.6 и т. Д.) Представляет собой половину открытой области предыдущего шага , что, конечно, означает, что половина света достигает датчика. И мы обычно работаем с соответствующими удвоениями или половинками времени затвора и ISO.

Это означает, что если вы знаете значение экспозиции сцены, либо путем измерения, либо даже путем угадывания, вы можете легко настроить элементы управления вашей камеры, чтобы получить правильную экспозицию, используя любую подходящую комбинацию. И, если вы знаете, что вы хотите, чтобы сцена была ярче или темнее, чем показания индикатора (и, следовательно, автоматические настройки камеры в программном режиме), вы можете использовать компенсацию EV, чтобы сообщить камере, что вы хотите что-то другое. Это типично для снежных ландшафтов — метр тупой и не знает, что этот белый снег не является типично средне-серым, поэтому вы можете набрать EV компенсация для компенсации.

Я вернусь к тому, как можно немного настроить диафрагму, затвор и ISO, но сначала, к описанию самой шкалы EV. EV 0 соответствует сцене, которая правильно экспонируется с использованием 1-секундного затвора и теоретического объектива f / 1. 0. От этого повышаются более яркие сцены, требующие либо более короткой выдержки затвора, либо меньшей диафрагмы (то есть более высокие числа). Более темные сцены требуют более длительной экспозиции и большей апертуры — или правильной комбинации, поскольку объективы с такой же скоростью, как f / 1,0 или даже быстрее, являются чрезвычайно редкими животными .

Технически, EV равен , всего , выдержка затвора и диафрагма без учета чувствительности, но мы обычно предполагаем, что это означает EV₁₀₀, то есть значение экспозиции при ISO 100. Это позволяет нам сделать диаграмму, соотносящую EV с реальным миром. Вот упрощенная версия таблицы из Википедии (которая взята в свою очередь из стандарта ANSI):

-6   night lit by quarter moon
-3   night lit by full moon
 2   distant lighted buildings
 4   candlelight
 6   home interiors
10   around sunset or sunrise
12   overcast day, or full shade on a sunny day
13   bright cloudy day with no distinct shadows
14   partially cloudy but bright enough that there's shadows
15   full sun

Это достаточно хороший график, но я нахожу изображения еще более полезными, так что здесь выше в виде серии концентрических кругов.

Если бы я делал каждый уровень целых чисел, у каждого кольца была бы та же самая площадь, что и у всех колец, которые он содержит, но чтобы сохранить его относительно беспорядочным, я пропускаю некоторые шаги. Однако это правильный масштаб — относительные размеры соответствуют увеличению яркости сцены.

(Обратите внимание, что они наложены друг на друга — важнее всего площадь , а не разделенные кольца. И, да — солнечный свет на 500 × ярче, чем в типичном доме салон.)

Итак, как можно использовать это практически? Это довольно просто: как только вы узнаете EV сцены, начните с EV 0 (ISO 100, 1 секунда затвора, f / 1,0) и отсчет останавливается, пока не дойдете до нужного числа. Например, чтобы перейти к EV 13 — облачному дню — вы можете сначала посчитать апертуру: «f / 1.4 — один; f / 2 — два; f / 2.8 — три, f / 4 — четыре, f / 5.6 — пять, f / 8 — шесть «, а затем затвор:» ½s — семь; ¼s — восемь; ⅛ — девять; ¹⁄₁₅th — десять; ¹⁄₃₀th — одиннадцать; ¹⁄₆₀th — двенадцать; ¹⁄₁₂₅th — тринадцать! «

Или вы можете просто позволить автоматическому измерению камеры справиться с этим — но это помогает узнать, что происходит под капотом.

2 голосов

Michael C / 07 августа 2016

Строго говоря, Значение экспозиции (EV) — это стандартизированная шкала комбинаций значений диафрагмы и времени экспозиции, которые эквивалентны без учета какого-либо конкретного уровня освещенности или яркости. в сцене. Каждый шаг по шкале EV удваивает или уменьшает вдвое количество света, попадающего на сенсор или пленку, если количество света, попадающего на переднюю часть объектива, постоянно. Если не указано иное, EV также считается основанным на чувствительности пленки / датчика ISO 100.

EV 0 определяется как время воздействия 1 секунда при f / 1. Если уменьшить диафрагму (Av — для значения диафрагмы)) на одну ступень и удвоить время экспозиции (Tv — для значения времени), мы пропустим вдвое меньше света через объектив в два раза дольше, что позволит получить такое же общее количество свет, чтобы ударить пленку или датчик. Таким образом, 2 секунды при f / 1,4 также равны EV 0. Так же 1/2 секунды при f / 0,7 (мало линз, способных к f / 0,7).

Помните, что шкала f-числа основана на дроби с фокусным расстоянием объектива, деленным на диаметр объектива входного зрачка ( эффективная апертура — который измеряется от передней части объектива). Чтобы уменьшить ареальный размер входного зрачка вдвое, диаметр изменяют на 1 / √2 или примерно на 1 / 1.4. Диафрагма f / 1.4 имеет ширину 1 / 1.4x (что равносильно тому, чтобы сказать, что ширина 0.7X), как диафрагма f / 1 на том же объективе и имеет половину площади. Апертура f / 0,7 в 1 / 0,7 раза шире (это то же самое, что сказать, что ширина 1,4х), чем диафрагма F / 1, и имеет двойную площадь.

Соотношение между каждым значением на шкале EV аналогично: каждое увеличение или уменьшение одного EV вдвое или вдвое увеличивает общую экспозицию. Опять же, EV 0 определяется как 1 секунда при f / 1.
Если мы наполовину уменьшим общее количество света, мы получим значение EV 1 — 1 секунда при f / 1,4 или 1/2 секунды при f / 1, 1/4 секунды при f / 0,7 и т. Д.
Уменьшите вдвое экспозицию с EV1, чтобы получить EV 2 — 1 секунду при f / 2, 1/2 секунды при f / 1. 4 или 1/4 секунды при f / 1 и т. Д.

Если мы пойдем в другом направлении, мы перейдем к отрицательным EV. EV -1 вдвое больше экспозиции EV 0. Это 2 секунды при f / 1 (или 1 секунда при f / 0.7 и т. Д.)

EV -2 будет 4 секунды при f / 1 (или 8 секунд при f / 1.4, 16 секунд при f / 2, 2 секунды при f / 0.7 и т. Д.) И т. Д.

Иногда говорят, что удельная яркость света равна Значение экспозиции . Это использование обязательно включает в себя предполагаемое, но редко формулируемое условие, что надлежащая экспозиция 18% серого будет результатом использования определенного EV при уровне освещенности, на который делается ссылка.

Из глубины статьи Википедии для EV :

Строго говоря, EV не является мерой яркости или освещенности; скорее, EV соответствует яркости (или освещенности), для которой камера с заданной скоростью ISO будет использовать указанный EV для получения номинально правильной экспозиции. Тем не менее, среди производителей фотооборудования распространена практика выражать яркость в EV для скорости ISO 100, например, при указании диапазона измерения (Ray 2000, 318) или чувствительности автофокуса. И практика давно установлена; Ray (2002), 592) цитирует Ulffers (1968) в качестве раннего примера. Правильно следует указывать постоянную калибровки измерителя, а также скорость ISO, но это делается редко.

Возьмите, к примеру, правило «солнечной шестнадцати». Правила «Sunny Sixteen» гласят, что при ярком солнечном свете диафрагма f / 16 требует времени срабатывания затвора, которое является обратной величиной чувствительности ISO датчика или пленки. Таким образом, если мы используем ISO 100 и снимаем при ярком дневном свете, мы использовали бы выдержку 1/100 с диафрагмой f / 16. Эта комбинация Tv и Av находится в пределах 1/3 ступени от того, что определено как EV 15 (1/125 @ f / 16 или эквивалентный).

Поэтому, хотя мы можем сказать: «Прямой солнечный свет — это EV 15», мы действительно говорим, что использование комбинации Tv и Av, равной EV 15, приведет к правильному экспонированию объектов среднего серого или объектов с эквивалентной отражательной способностью под прямыми солнечными лучами с пленкой или датчиком с чувствительностью к свету ISO 100. Мы можем так же легко использовать комбинацию, равную EV 15, чтобы сделать сильно недодержанную фотографию в темной комнате.

Если мы использовали 1/125 @ f / 16 с ISO 100, мы использовали EV 15, чтобы сделать полностью черную фотографию.

настройка и коррекция для начинающих

Содержание

  1. Что такое экспозиция
  2. Диафрагма
  3. Выдержка
  4. Светочувствительность
  5. Взаимосвязь параметров
  6. Использование гистограммы в оценке экспозиции
  7. Шкала экспозиции и прием брекетинга в фотографии
  8. Шкала экспозиции
  9. Что такое брекетинг
  10. Механизм замера величины экспозиции

​При просмотре фотографий встречаются снимки, на которых некоторые участки настолько яркие, что теряются детали изображения. Или, наоборот, на фотографии часть кадра очень темная, скрывающая все подробности изображения. Опытный фотограф сразу скажет, что в обоих случаях неправильно выбраны параметры экспозиции.

Что такое экспозиция

Что такое экспозиция в фотоаппарате? Экспозиция – один из краеугольных камней фотографического искусства. Учебники, самоучители, обучающие видео и интернет курсы с первых страниц и с первых минут рассказывают об экспозиции, ее элементах, ее значении для получения хороших фотографий. Затем обстоятельно излагается, как же пользоваться экспозицией в фотоаппарате и как правильно ее выбирать.

Для получения фотографического изображения необходимо, чтобы свет, отразившись от окружающих объектов, через объектив цифрового фотоаппарата попал на светочувствительную матрицу. Экспозицией как раз и называется количество света, попавшее на светочувствительный слой за определенное время.

От нее зависит яркость полученного снимка: недостаточное количество полученного света приводит к затемненному изображению, от его избытка изображение засвечивается.

Для получения идеально яркого фотографического изображения необходимо правильно устанавливать экспозицию, то есть иметь возможность каким-либо способом изменять ее. Для этого, во-первых, можно варьировать количество попадающего на матрицу света, во-вторых, менять чувствительность матрицы.

Технически в фотокамере это достигается изменением диафрагмы, выдержки и светочувствительности.​

Диафрагма

Диафрагма – непрозрачная перегородка в объективе фотоаппарата с отверстием переменного диаметра. При увеличении размера отверстия световой поток, попадающий на матрицу камеры, возрастает, делая изображение более ярким. При уменьшении диаметра отверстия световой поток уменьшается, ослабляя яркость изображения.

Принято, что значение диафрагмы (диафрагменное число) задается отношением фокусного расстояния объектива (f) к диаметру отверстия диафрагмы. Диафрагменные числа образуют следующий ряд: f/1; f/1,4; f/2 и т. д. Часто просто пишут 2,8; 4; 5,6; 8; 11; 16; 22; 32; 45; 64. Способ записи не важен. Главное помнить, что каждому следующему значению диафрагмы соответствует в 2 раза меньшая величина освещенности.

Выдержка

Выдержка – период времени, в течение которого затвор (специальная заслонка в камере), открыт и пропускает световой поток на матрицу. Выдержка в фототехнике измеряется в секундах и их частях: 30; 15; 8; 4; 2; 1; 1/2; 1/4; 1/8; 1/15; 1/30; 1/60; 1/125; 1/250 и т.д. Показатели эти стандартные, составляющие шкалу выдержки, которая используется практически во всех фотоаппаратах.

Светочувствительность

Светочувствительность (ISO) – параметр, характеризующий чувствительность матрицы фотоаппарата к попадающему на нее световому потоку.​ Измеряется в единицах, каждое следующее значение больше предыдущего в 2 раза: 100, 200, 400, 800 и т.д. Чем больше выбранное значение ISO, тем ярче кадр и наоборот.

При выборе больших величин светочувствительности растет уровень цифрового шума, влияющий на качество получаемого изображения.

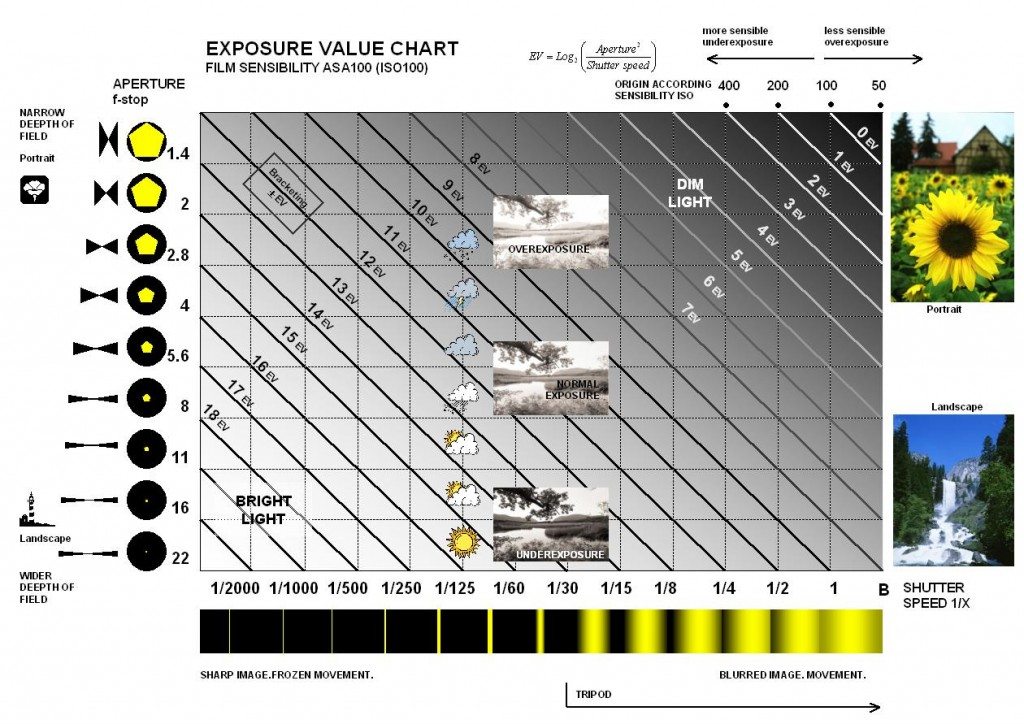

Фотоэкспозиция измеряется в экспозиционных числах (EV — Exposure Value). Это условная величина, представляющую собой комбинацию показателей диафрагмы, выдержки и светочувствительности, необходимую для фотоизображения нормальной ярости при определенном освещении. Величина экспозиции связана со световым числом (Light Value, LV), характеризующим освещенность какой-либо сцены во время фотосъемки. Считают, что при ISO = 100 единиц EV=LV.

Существуют таблица LV для наиболее характерных фотографических сцен, а также таблица значений EV для различных показателей диафрагмы и выдержки. Таблицы достаточно удобны в применении.

Взаимосвязь параметров

Регулировать количество света, попадающего на матрицу камеры, возможно, изменяя диафрагму и выдержку. Эти два параметра называются экспопарой, что подчеркивает их взаимосвязь при экспонировании. Одинаковое EV в кадре можно получить при различных, но зависящих друг от друга показателях диафрагмы и выдержки.

Например, EV будет равно 7, если выставить следующие величины диафрагмы и выдержки: 2.0 — 1/30; 4.0 — 1/8; 5,6 – 1/4 и т.д.

Это явление — одно из проявлений закона взаимозаместимости (закона Бунзена – Роско). Практическое значение данного закона в следующем. Диафрагма и выдержка применяются не только для экспонирования кадра.

Диафрагма отвечает также за глубину резкости, а правильная выдержка нужна для фотографирования движущегося объекта, чтобы не допустить смазанности изображения. Закон взаимозависимости позволяет правильно проэкспонировать кадр, подбирая значения экспопары, обеспечивающие четкость и резкость снимка.

В приведенном примере экспонирование кадра осуществлялось при ISO, равной 100 единиц. До 90-х годов 20 века (в эпоху пленочных фотоаппаратов) изменение светочувствительности практически не использовалось для фотоэкспозиции. Для этого пришлось бы для каждого кадра менять пленку на другую, имеющую нужную величину ISO, что на практике затруднительно.

Однако с появлением цифровых камер стало возможным экспонировать изображение, меняя светочувствительность матрицы. И хотя фотографы-профессионалы по-прежнему рекомендуют устанавливать минимальные значения ISO и менять их как можно реже, современные камеры позволяют получать снимки хорошего качества при достаточно высоких показателях ISO (до 1600). Таблица экспозиции для различных показателей диафрагмы и выдержки и в этом случае также применяется.

Необходимо только помнить, что при повышении значения ISO в два раза, соответствующее экспозиционное число возрастает на 1 единицу.

Использование гистограммы в оценке экспозиции

Одно из преимуществ цифровой камеры – возможность сразу оценить качество полученного снимка на ЖК экране. В режиме Live view на экране отображается живое изображение объектов, на которые направлена камера. Это дает возможность лучше выстроить кадр, настроить резкость, выставить фокус.

К сожалению, качество изображения и подсветка экрана, искажающая баланс света и тени, не позволяют с его помощью правильно экспонировать снимок.

Однако в современных фотоаппаратах есть функция, позволяющая быстро и достаточно точно это сделать. Это гистограмма, графически показывающая распределение уровней яркости изображения. Появляется возможность сразу оценить уровень экспонирования и внести в настройки необходимые коррективы.

Гистограмму можно вывести на экран после производства снимка. Существуют модели камер, в которых гистограмма строится на стадии настройки перед съемкой. К сожалению, многие фотолюбители, даже зная, что такое гистограмма в фотоаппарате, не используют ее возможности, ссылаясь на сложность и непонятность.

Горизонтальная ось гистограммы показывает значение яркости изображения. Изменение яркости происходит от черного цвета, отмеченного крайней левой точкой, до белого, показанного на графике крайней правой точкой. Вертикальная ось отображает количество пикселей соответствующей яркости. Получаемый график дает наглядное представление об уровне яркости полученного изображения и о возможных ошибках экспонирования.

Чтобы понять, как правильно интерпретировать гистограмму, необходимо мысленно разделить ее горизонтальную ось на три равные части. Если большинство пикселей расположены в левой трети графика, и они упираются в его левую границу, то с большой долей вероятности можно говорить о недоэкспонированности снимка.

Если же пик пикселей упирается в правую границу гистограммы, скорей всего снимок засвечен.

При концентрации пикселей преимущественно в средней части графика выбрана правильная экспозиция.

Данная функция очень наглядно показывает точность экспонирования, что очень удобно, особенно когда съемка проводится в автоматическом режиме. Достаточно часто микропроцессор фотоаппарата ошибается в некоторых сценах, и, если вовремя не проведена корректировка экспозиции, фотосъемка может быть необратимо испорчена. Если знать, как пользоваться гистограммой, этих неприятностей можно избежать.

Шкала экспозиции и прием брекетинга в фотографии

Чтобы полностью раскрыть все возможности, которыми обладает цифровой фотоаппарат, необходимо разбираться в таких понятиях, как шкала экспозиции и прием брекетинга.

Шкала экспозиции

В цифровой фотоаппарат встроен прибор, измеряющий экспозицию — экспонометр. Точнее, экспонометр измеряет не ее, а отражаемый от объекта фотосъёмки свет.

Микропроцессор камеры по заложенным в него алгоритмам затем экспонирует кадр. Показания экспонометра отображается на экране фотоаппарата и в видоискателе в виде шкалы с отрицательными и положительными числами (обычно от -3 до 3). Эти цифры обозначают экспозиционные числа. В автоматических режимах стрелка указывает на нулевое значение, так как в этом случае процессором камеры осуществляется автоэкспозиция кадра. В ручном режиме смещение стрелки индикатора вправо означает, что снимок получится засвеченным. Если же стрелка находится в области отрицательных чисел – кадр будет затемнен.

В автоматических режимах стрелка экспонометр всегда показывает 0, показывая, что экспонирование проведено правильно. Но это не всегда так. Экспонометр калибруется по яркости предмета, который обладает 18% отражательной способностью. Условия освещенности при этом: день, небо с небольшой облачностью. Если условия съемки сильно отличается от стандартных, автоматика фотоаппарата достаточно часто выбирает экспозицию неправильно.

С помощью шкалы легко осуществляется ручная экспокоррекция изображения. Например, в фотоаппаратах Canon, достаточно перейти в один из творческих режимов, нажать кнопку +/- и, вращая диск управления и перемещая стрелку индикатора вправо или влево, сделать кадр соответственно светлее или темнее. Необходимые значения диафрагмы, выдержки и светочувствительности камера установит автоматически.

Что такое брекетинг

Что такое брекетинг? Еще один способ получения хороших фотографий в условиях плохого освещения и недостатка времени — брекетинг экспозиции. Прием заключается в производстве серии фотоснимков (от 3 до 5) с разным уровнем экспонирования. Обычно один кадр делается при значении 0 на шкале экспонометра. Затем значение EV увеличивается на 1 шаг и производится снимок. Третья фотография делается после уменьшения EV на 1 шаг. Отбор наиболее удачного снимка проводится позже. Размер шага можно изменять – автоматика допускает его градацию от 1/3 до целого EV.

Профессиональные фотоаппараты оснащаются ручным управлением режима брекетинга. Оно позволяет выбрать множество параметров функции и преследует достижение с помощью этого приема высокохудожественных фоторабот. Именно с использованием брекетинга создаются HDR фотографии, когда несколько последовательных снимков, сделанных с разным уровнем ISO, постобработкой объединяются в один.

Фотоаппараты среднего ценового диапазона снабжены режимом AEB, делающим несколько снимков с заданным шагом изменения экспозиционного числа после однократного нажатия на кнопку затвора.

Механизм замера величины экспозиции

Экспонометр в зависимости от заданного режима осуществляет замер экспозиции и передает полученные данные в процессор камеры. Процессор проводит анализ информации и с помощью программных алгоритмов экспонирует изображение.

Режимы измерения яркости объекта в цифровых камерах выбираются либо фотографом при ручном управлении, либо микропроцессором камеры при автоэкспозиции.

Автоматика обеспечивает в большинстве случаев удовлетворительное качество снимков, однако для получения фотографий высокого художественного уровня необходимо знать и понимать, что такое экспозамер и как использовать его на практике.

Выделяют несколько видов экспозамеров:

  • Точечное измерение — Экспозамер в данном случае проводится на ограниченном участке кадра (1—5% от всего изображения), обычно в центре. Яркость остальных участков в расчет не принимается. Благодаря этому точность измерения на выбранном участке очень высока, что обеспечивает его правильное экспонирование. Обычно применяется для фотографирования одиночного предмета на однородном, затемненном фоне, когда требуется получить его четкое, высококонтрастное изображение. Сложный режим, применяемый профессионалами.
  • Центровзвешенное (усредненное) измерение — Проводится экспозамер в пределах центральной зоны кадра, ограниченной маркерами видоискателя. Площадь измерения составляет в зависимости от модели фотоаппарата от 60%до 80%. Данный режим обеспечивает оптимальное использование наиболее чувствительных участков матрицы, так как ISO фотосканера плавно снижается от центра к краям. Режим идеален для портретной и репортажной съемки.
  • Частичное измерение — Присутствует не у всех фотоаппаратов. Представляет собой режим, при котором площадь кадра, на которой производится замер (10-15%), больше, чем при точечном замере, но меньше, чем при центровзвешенном. Применяется при необходимости сфотографировать объект, игнорируя излишнюю яркость или, наоборот, сильную затененность краев кадра, При таком режиме может сильно страдать детализация снимка (особенно по краям).
  • Матричное (мультизонное) измерение — Самый распространенный способ измерения, который установлен по умолчанию в автоматических режимах большинства фотоаппаратов. Он заключается в том, что кадр делится на несколько зон, в каждой из которых производится замер освещенности. Затем процессор сводит все данные воедино, рассчитывает усредненное значение освещенности и уже на его основании выбирает экспозицию. В большинстве случаев обеспечивает хорошее качество снимков, однако в сложных условиях освещения может приводить к ошибкам экспонирования. Подходит новичкам в начале знакомства с фотографией.

Совет! Выбор режима экспозамера зависит от условий съемки. Если освещенность в кадре относительно равномерная, яркость объектов примерно одного тона, то экспозамер лучше осуществлять с помощью матричного измерения.

Как «приручить» ручные настройки камеры в смартфонах Xiaomi

Камера в смартфоне – привычный атрибут, без которого уже сложно представить современный мобильный телефон. И как любая техника – камеры обладают разными характеристиками и возможностями.

Уровень качества мобильных камер уже вплотную подошел к качеству полноразмерных агрегатов начального и среднего уровня. В основном это произошло за счет применения особых алгоритмов и программных возможностей в современных смартфонах.

Xiaomi не стала исключением из правил! Компания оснащает свои смартфоны современными модулями камер от таких именитых брендов как Sony, Samsung и Omnivision. Помимо этого, Xiaomi использует фирменное приложение «Камера» и собственные алгоритмы по обработке снимков.

Зачастую мы используем автоматический режим съемки, для того чтобы быстро и просто запечатлеть понравившийся нам момент. Однако для того, чтобы снять свой «маленький шедевр» более качественно, необходимо разобраться с расширенными возможностями камеры. Для этого необходимо знать, что такое ручные настройки и с чем их едят. Давайте вместе познакомимся с ними более детально!

Используя режим ручной настройки, вы можете вручную изменить такие параметры, как баланс белого, выдержка, значение ISO и фокус. Благодаря данному режиму ваш смартфон превращается в небольшую DSLR камеру. А теперь подробнее о каждом показателе, чтобы знать, что и как менять!

Баланс белого — это один из параметров, который отвечает за уровни цветопередачи. Используя данное значение, вы сможете подредактировать цветопередачу фотографии так, чтобы она совпадала с реальным цветовым охватом объекта съемки. В приложении «Камера» вы можете использовать как ранее заготовленные варианты, так и настроить это значение вручную.


Выдержка — это интервал времени, в течение которого на матрицу будет попадать свет. Простыми словами — значение выдержки показывает, какое количество времени будет задействовано на создание одной фотографии. Таким образом, если вы хотите запечатлеть быстродвижущийся объект, например, воду, вырывающуюся из фонтана — необходимо использовать короткую выдержку. Если же вы хотите заснять объект, который мало освещен, то лучше всего использовать длинную выдержку. Но важно помнить, что если выдержка будет слишком длинной, то кадр может оказаться засвеченным, с короткой выдержкой это также работает в обратную сторону.


Значение ISO отражает светочувствительность камеры к свету. Чем выше данный параметр, тем светлее будет ваш снимок (также количество цветного шума увеличится).


Фокус отвечает за четкость картинки на различном расстоянии. Изменяя его, вы сможете сфокусироваться на близком/дальнем объектах.

Используя данное свойство можно найти интересные кадры даже среди обыденных вещей!

Теперь на примере фотографий, сделанных на смартфон Xiaomi Mi 5c, отследим изменения, которые можно внести с помощью ручных настроек.

При создании этого снимка были использованы ручное выставление фокуса, для того чтобы захватить капли, и заниженное значение ISO для повышения качества. (Значение фокуса было выставлено на 15 ед, а выдержка — на 100, остальные параметры в режиме авто).

Это фото было сделано с помощью ручной настройки значений ISO и выдержки (ISO 40/выдержка 1с), благодаря чему мы смогли получить интересный световой эффект от фар проезжающих автомобилей.

Снимок сделан ночью и сопровождался не самыми приятными погодными условиями. Для создания были заложены ручные настройки для ISO — 40, выдержка — 4с и фокус — бесконечность. Благодаря этому мы получили достаточно яркую фотографию с маленьким количеством шумов. Также, благодаря относительно длинной выдержке, вода приобрела «резиновый» эффект.

Используя ручные настройки мобильной камеры, вы можете стать повелителем света! Эта фотокарточка была сделана с помощью настройки ISO (40), выдержки (1с) и фокуса (бесконечность). Благодаря этому мы получили футуристический световой луч и при этом практически отсутствие автомобиля в кадре.


Данная фотография демонстрирует возможности камеры при использовании длинной выдержки, а именно – 16 с. Мы получили яркую и детализированную картинку в центре, однако негативные следы от длинной выдержки заметны на нижней части кадра — трава получилось смазанной из-за ветра и той самой выдержки.

Современный смартфон стал действительно многофункциональным устройством. И теперь необязательно иметь в одном кармане телефон, в другом диктофон, в третьем фотоаппарат. Если правильно обращаться с гаджетом, он может не только порадовать, но и удивить! Потому, зная более подробно о возможностях вашего смарта, мы желаем вам, чтобы каждый кадр был наполнен эмоциями и воспоминаниями. ;
