c UV фильтром или без него?

Если Вы используете прогаммное обеспечение от Xrite (GretagMacbeth) аппаратный UV-фильтр не нужен: он обрежет не только ультрафилетовую часть спектральных измерений, но и уменьшит Ваши возможности в интерпретации результатов спектральных измерений.

В производстве печатных носителей часто используется оптический отбеливатель.

Действие оптических отбеливателей основано на эффекте флуоресценции, т.е способности поглощать ультрафиолетовое излучение в области 300-400 нм, преобразовывая его при этом в видимую часть спектра (400-500 нм), т.е. синий или фиолеовый цвет.

Отбеливающее действие основано на компенсации недостатка синего излучения  в отраженном свете, что приводит к увеличению яркости обработанной поверхности и создает эффект белизны.

Подобно человеческому глазу, спектрофотометр будет фиксировать наличие всплеска в синей области спектра.

Так как профилирующее программное обеспечение будет стараться компенсировать наличие избыточной «голубой» составляющей спектра, результатом может быть смещение баланса серого icc-профиля в желтую область.

Применение такого профиля неизбежно будет приводить к визуальным ошибкам при печати. Во избежание подобных проблем необходимо учитывать наличие отбеливателя в запечатываемом материале.

Сам факт наличия отбеливателя можно определить при сравнении визуальных ощущений при использовании просмотровой кабины с ультрафиолетовым источником освещения.

Под таким источником отбеленная бумага начинает ярко светиться. Но не всегда такая просмотровая кабина находиться под рукой.

Некоторые спектрофотометры имеют UV-фильтр, отрезающий UV составляющую спектра света, исходящего от приборного источника.

Если бумага содержит флуоресцентную составляющую, UV составляющая будет вносить изменения в отражающую способность объекта, “видимую” спектрофотометром.

Поэтому для того, чтобы определить является ли объект флуоресцентным, можно сравнить два измерения, которые получены с использованием UV фильтра и без него.

Если объект имеет флуоресцентную составляющую, то измерения, как правило, будут сильно различаться.

При этом следует отметить, что к подобного типа сравнению измерений следует относиться с осторожностью, так как результат подобных измерений также зависит от индивидуальных свойств ламп, установленных в приборах.

Степень флюоресценции зависит от абсолютной величины энергии возбуждения в источнике освещения, а для многих флуоресцентных материалов длина волны возбуждения находится в ультрафиолетовой области.

Наиболее же распространенные приборы используют лампу накаливания в качестве источника и поэтому имеют относительно маленькую энергию в ультрафиолетовой области спектра.

У разных моделей приборов имеются различные способы обработки UV составляющей. Например, прибор может быть оборудован сменным UV фильтром.

Для оценки степени флюоресценции бумаги необходимо произвести измерения на одном и том же участке с использованием UV фильтра и без него и сравнить степень флуоресценции с другими флуоресцентными поверхностями.

С помощью этого метода можно провести только относительную оценку степени флуоресценции.

Приборы, дающие абсолютную оценку должны иметь настраиваемый UV фильтр для того, чтобы получить заданное количество УФ-составляющей в спектре источника освещения.

В некоторых приборах предусмотрена возможность измерения как с UV фильтром так и без него. В случае со спектрофотометрами Eye-One Pro, производимыми компанией X-Rite, сменный фильтр не предусмотрен. Его нельзя ни снять с Eye-One (UV-Cut), ни поставить на обычный Eye-One (Non UV). Каким прибор выпущен, таким он и будет.

Рекомендации от X-Rite: UV фильтр не нужен при использовании специализированного программного обеспечения от X-Rite.
Profile Maker Professional и Eye-One Match позволяют распознать и компенсировать UV-составляющую спектра (Eye-One Match автоматически, PM-опционально).

Поэтому при работе с программным обеспечением от X-Rite аппаратный UV фильтр не нужен, и мы рекомендуем использовать прибор без фильтра Eye-One (Non UV).

Eye-One (UV-Cut) целесообразно применять, когда для обработки результатов измерений отпечатков на материалах, содержащих оптический отбеливатель, используется программное обеспечение сторонних разработчиков.

Или в случае согласования результатов измерений с аналогичными, полученных другими приборами, оснащенными UV-фильтром.

Пожалуйста, включите JavaScript в вашем браузере для заполнения данной формы.

Ваше имя *

Ваш номер телефона *

Email *

Род деятельностиГлубокая печатьДизайнОфсетная печатьПрепрессПроизводство красокРепроцентрФлексографияФотографияЦифровая печатьДругое

Сообщение *

Website

GretagMacbeth Eye-One Pro

Анонс этого прибора появился в Интернете и таких уважаемых печатных изданиях, как Deutsche Drucker и American Printer, несколько месяцев назад — была обещана панацея от всех бед, связанных с управлением цветом. Почти сразу же на сайтах конкурентов возникла информация о приборах, позиционированных на этом же сегменте рынка и обещающих то же самое, но другими иностранными словами.

Так что же позволяет делать прибор Eye-One, и почему его выход вызвал такой ажиотаж? Прибор совместно с программным обеспечением может строить ICC-профили мониторов, в том числе жидкокристаллических, сканеров и печатных устройств, производить пересчеты цветовых пространств, создавать и работать с различными цветовыми цифровыми библиотеками. Как и традиционные спектрофотометры, он анализирует спектральные характеристики объектов, с которыми работает.

Прибор поставляется в трех комплектациях. Eye-One Monitor, являющийся базовым, отличается от Eye-One Pro невозможностью измерения цвета на оттиске. Eye-One Pro в комплектации с Eye-One Match, помимо всего прочего, строит профили сканеров и печатных устройств. Для более объективного и исчерпывающего описания мы взяли на испытание самую полную комплектацию.

Рис. 1. Калибровочный цветовой эталон

В нее входят сам прибор, калибровочная пластина для выставления абсолютно белой точки, устройства для единичных измерений, держатели для обычного монитора с электронно-лучевой трубкой и ЖК, позиционирующая линейка для измерения рядом стоящих цветовых полей, кабель USB, CD с программным обеспечением и руководством пользователя, а также тест-объект для построения профиля сканеров (рис.

1).

Возможности работы прибора на платформе Wintel очень порадуют любителей РС. Для них осуществлена поддержка операционных систем с управлением цветом — Windows 98/2000. Естественно, производители предусмотрели традиционную работу прибора с MacOS (не ниже версии 9.0). В обоих случаях разрешение монитора должно составлять 1024×768, а компьютер иметь 48 Мбайт доступного места на жестком диске.

Установку программного обеспечения можно делать двумя способами: инсталлировать либо только одну программу Eye-One Match (сейчас есть версия 1.0), либо Eye-One Share, интегрирующую Eye-One Match и Pantone Library под общим пользовательским интерфейсом. Принятые в Windows и MacOS «всплывающие подсказки» здесь отсутствуют, поэтому на первых порах рекомендуется внимательно читать Help. Как ни парадоксально, «Руководство пользователя» также не сможет ничем помочь в освоении программы. В то же время Help достаточно хорошо организован и структурирован, в нем содержатся сведения не только по работе, но и мини-словарь употребляемых терминов с краткой расшифровкой.

Если измерения свечения монитора производятся только для цветового синтеза RGB, то работа с отпечатками предоставляет больший простор, разделяясь по цветовому синтезу на CMYK и RGB. В первом случае из восьми различных вариантов в обязательном порядке выбирают источник получения оттиска, например:

• Liquid Ink Jet 260 — для струйных принтеров без растрирующих процессоров;
• Liquid Ink Jet 460 — для струйных принтеров, работающих под управлением растрирующих процессоров;
• Solid Ink Jet — для принтеров на твердых чернилах;
• Thermo Dry Transfer — для термосублимационных принтеров;
• Laser — для лазерного принтера;
• Offset — для офсетной листовой печати;
• Gravure — для глубокой печати;
• Newspaper — для рулонной печати, хотя не исключается возможность и листовой печати.

При использовании печатающих устройств с формированием цвета на основе синтеза красного, зеленого и синего пользователю предоставляется всего один режим — RGB. Результаты всех измерений поступают в компьютер и обрабатываются.

Установка программы Eye-One Share и подключение прибора по USB-порту, как и следовало ожидать, не вызвали никаких проблем на Macintosh, однако с Windows 2000 пришлось немного повозиться и провести настройки вручную. Но негативные впечатления от установки полностью компенсировались дальнейшей работой.

Рис. 2. Построение профиля монитора

Для начала был построен профиль монитора Mitsubishi Diamond Pro 700 (рис. 2). Весь процесс основан на измерении свечения монитора, ручной подстройки общих яркости и контраста, а также регулировки каждого из трех каналов (красного, зеленого и синего). Затем автоматически создается таблица с цветовыми отклонениями монитора и собственно формируется ICC-профиль. Профиль, созданный для монитора, индивидуален для сочетания монитор – видеоплата и не допускает переноса с одного компьютера на другой, даже с теми же моделями монитора и видеоадаптера. Построение профиля на PC ничем не отличалось от построения на Mac, а сам процесс был очень прост и пошагово контролировался программой. В результате, изображение на мониторе с вновь созданным профилем кардинально отличалось от такого же, но с профилем, созданным ранее, и визуально было намного ближе к цвету тестовой шкалы.

В случае построения профиля сканера необходимо использовать тестовый или цветовой эталон — Scan Target 1.4 с 288 цветными полями, отпечатанный на сублимационном принтере. Для построения профиля печатающего устройства также используются тестовые карты, которые, к сожалению, не поставляются в комплекте. Их нужно заказывать отдельно, что вызывает определенные неудобства.

Рис. 3. Измерение отпечатанного цветового эталона

Алгоритм построения профилей для сканирующих и печатающих устройств ничем не отличается от создания профиля монитора. Для сканера — оцифровывается эталон, обрезается под определенный формат, а программа автоматически рассчитывает цветовые отклонения. При построении профиля печатающего устройства печатается тест, а затем промеряется прибором Eye-One (рис. 3). Для удобства используется специальная линейка, а для единичных измерений — специальный фиксатор. Работа программы очень похожа на ScanOpen и PrintOpen компании Heidelberg.

Более интересной нам показалась функция работы с цветовыми библиотеками. В программе стандартно «зашиты» пять библиотек компании Pantone: первые две — Offset C10, Offset U10, три остальные предназначены для офсетного способа печати на мелованной, немелованной и матовой бумагах.

При измерении отпечатанный образец сравнивается с эталонным цветом, при этом можно визуально оценить, насколько один цвет отличается от другого. Здесь же показываются координаты цвета в пространстве Lab, выдается общая ошибка цветового тона и показываются ошибки отдельно по координатам L, a, b. Все измерения производятся для стандартного источника D50 с углом 2°. Прибор промеряет спектр от 380-730 нм с шагом 10 нм за нейтральным фильтром.

Программа предусматривает конвертирование цветов в различные цветовые пространства, используя профили работающих устройств. Если измеренный цвет не может воспроизвестись тем или иным цветовым пространством или, попросту говоря, не входит в цветовой охват устройства, то эти цвета специальным образом индицируются.

Для удобства работы существует поиск нужного цвета по его значению в координатах Lab или по специфическому названию. Например, пользователь создал свою библиотеку цветов и присвоил одному из них название «CocaCola red». Теперь, не проверяя название каждого цвета в библиотеке, нужно просто задать для поиска слово «red» — программа сама его отыщет.

Кроме работы с уже созданными библиотеками, можно формировать и записывать собственные цветовые библиотеки, корректировать их, а затем использовать наравне со стандартными Pantone. В качестве дополнительного и удобного средства программа создает градиентные переходы от измеренного цвета к белому, используя 10 ступеней.

В ближайшем будущем компания GretagMacbeth собирается расширить предлагаемый ассортимент библиотек, включив металлизированные и флуоресцентные краски на различных подложках.

К существенным недостаткам относится громоздкость программы и ее медлительность при довольно высоких системных требованиях: для компьютера PC как минимум необходим процессор Pentium II с процессором на 266 МГц и объемом оперативной памяти 128 Мбайт, для Mac — одна из последних операционных систем версии 9.0 и 128 Мбайт памяти.

Автор выражает признательность за оказанную помощь Ковалеву Владимиру (группа компаний «ЛЕГИОН»)

---

Технические характеристики прибора

Режимы измерения: отражение, испускание
Измеряемые параметры: спектральная плотность яркости излучения
Источник света: тип А
Время измерения: 1 с
Геометрия измерения: 45/0°
Диапазон измерения: 0-300 Кд/м²
Апертура измерения: 4,5 мм
Стандартная повторяемость измерений: ± 0,4 DE
Аналого-цифровое преобразование: 16 разрядов
Интерфейс: USB
Рабочая температура: от +10 до +40°С
Габаритные размеры: 151x66x67 мм

Масса: 185 г

---

Eye-One

Рейтинг: ****1/2
Заключение: продуманный пользовательский интерфейс без лишних настроек, абсолютно лишенный всплывающих подсказок. Громоздкость программы и отсутствие тест-объектов в цифровом виде не может испортить общего впечатления о приборе, его простоте и надежности. Рекомендуется всем, кто серьезно работает с цветом и далек от мысли о невозможности сквозного контроля качества.
Производитель: GretagMacbeth
Цена по прейскуранту: 3300 долл.

Поддержка продукта i1Match

Номер модели: apps_i1_match

Снято с производства

Посмотреть обновление

Запросить услугу

Зарегистрируйте свой продукт

Загрузки

Программное обеспечение

• X-Rite Device Services v3.0.150 (только для Mac)
• X-Rite Device Services v3.1.133 (только ПК)
• X-Rite Device Services v3. 0.128 (только для Mac)

• X-Rite Device Services v3.1.119 (только ПК)
• Программное обеспечение i1Match — MAC
• Программное обеспечение i1Match
• Калибровочный тестер LUT

Показать больше Показывай меньше

---

Опорные изделия

• Срок действия сертификата X-Rite Device Services — Windows 10
• Color Control Freak (Электронный учебный курс по управлению цветом)
• Аддитивный и субтрактивный цвет

• Измерение окружающего света
• Измерение внешней освещенности с помощью X-Rite i1Display 2
• Измерение внешнего освещения с помощью X-Rite i1PRO
• Разнообразные обучающие видео по i1 и ProfileMaker
• Подключение X-Rite i1Display 2 и i1Pro к монитору
• Плохие профили монитора после установки оттенков
• Калибровка нескольких мониторов для одинакового отображения цвета
• Калибровка и профилирование глянцевого дисплея
• Калибровка и профилирование двух мониторов в системах Mac OS X
• Калибровка зависает на участках или измерения выполняются очень медленно
• Могу ли я загрузить установщики программного обеспечения X-Rite?
• ColorChecker (БЕСПЛАТНОЕ электронное обучение)
• Конфликты с графическими картами или видео LUT
• Регулировка контрастности с помощью Eye-One Match
• Желаемая яркость не может быть достигнута на моем мониторе
• Сложность измерения тестовых таблиц в режиме полосы
• Ошибка -5000 при установке программного обеспечения в Mac OS X
• Установка программного обеспечения Eye-One
• Как узнать, какие приложения совместимы с ICC?
• Как я могу обновить свою копию i1Match?
• Как лицензируется моя копия ProfileMaker?
• i1Display2 / i1Match на Mac 10. 10 Yosemite
• i1Share 1.4 не работает на MacOS 10.6
• i1Share не видит i1 в 64-битных системах Windows
• Расположение профиля ICC в операционных системах Mac и ПК
• Изображения выглядят по-разному в веб-браузерах
• ВАЖНЫЕ НОВОСТИ — Клиенты, использующие i1Match, переходят на Lion
• Установка и настройка программного обеспечения X-Rite i1Match
• Профили LCD и CRT ведут себя по-разному — почему?
• Настройки калибровки LCD в i1Match
• Потерян ключ для спектрофотометра i1?
• LUT Tester — Как узнать, совместима ли моя видеокарта?
• Мониторинг калибровки и профилирования с помощью программного обеспечения X-Rite i1Match в расширенном режиме
• Мониторинг калибровки и профилирования с помощью программного обеспечения X-Rite i1Match в простом режиме
• Мониторинг калибровок и профилей на ПК
• Размещение вашего i1Display2
• Объясните, пожалуйста, термин «кривая черного тела».
• Печать не соответствует отображению
• Настройки профилирования проектора
• Переустановка устройства Reluctant i1 на ПК с Windows
• Настройка профиля монитора по умолчанию в Windows Vista
• Snow Leopard и профили ICC версии 4
• Сбой программного обеспечения, когда в Mac OS установлен неподдерживаемый язык
• Некоторые технические сведения об ЭЛТ- и ЖК-мониторах
• Поддержка нескольких операционных систем на компьютерах Intel Mac
• Неудовлетворительные результаты с профилем принтера ColorMunki
• Советы по USB-подключению
• USB-устройство не может быть найдено в Windows Vista
• Использование ваших профилей в Photoshop©
• УФ-фильтр или не-УФ-фильтр
• Средства защиты от вирусов, вызывающие проблемы со связью ОС Windows
• Что делать после установки новой версии Snow Leopard
• Почему гамма 2. 2 для мониторов Apple?
• Почему профилированные мониторы могут не совпадать
• Матрица поддержки продуктов Windows 7
• Защитник Windows — выключение и включение

Показать большеСкрыть

---

Технические документы и указания по применению

Технические документы

• Примечания к выпуску i1Match v3.6.3

---

Нужна цитата? Свяжитесь с отделом продаж или позвоните по телефону 00 800 700 300 01

.

Технические вопросы? Обратитесь в службу поддержки или позвоните по телефону 00 800 700 300 01

.

Программное обеспечение Eye-One Match обновлено

Кит | Статьи и обзоры, Управление цветом, Калибровка монитора, Обзор, Обзор ПО, Обновление ПО, X-Rite   |

2012 Последняя версия — X-Rite приобрела GMB несколько лет назад, и вы все еще можете найти в продаже более старые устройства и программное обеспечение для профилирования принтеров i1Display 2 и i1.
Однако некоторое время программное обеспечение не обновлялось. Текущие эквивалентные продукты — это i1Display Pro и более простой ColorMunki Display для профилирования дисплея и i1Profiler для более сложного профилирования (экран и печать), все из которых полностью рассмотрены на этом сайте.

См. также информацию о поддержке i1Display 2/LT в Mac OS 10.7

Этот краткий обзор выделяет изменения и рассматривает некоторые аспекты, которые вы, возможно, захотите изучить дополнительно.

Что вы получаете?

Компания GretagMacbeth только что выпустила новую версию (3.6) своего программного обеспечения Eye-One для управления цветом.

Поскольку у меня есть и спектрофотометр Eye-One, и дисплей Eye-One Display 2, я решил хорошенько взглянуть на загрузку размером более 40 мегабайт.

Когда я первоначально просматривал продукты, программное обеспечение имело версию 3.2

Согласно GMB основные изменения:

Общие
	Создайте свои профили в соответствии со спецификацией ICC 2 (по умолчанию) или ICC 4. Доступен через меню опций в приложении. Поддержка X64
Модуль монитора в целом
	Добавлен этап калибровки до и после. После калибровки вы можете проверить, как выглядел монитор до калибровки.
	Обновлен список поддерживаемых мониторов для PushButtonCalibration	• Mitsubishi Diamond Pro 2070SB • Lacie Electron 19b3 • Lacie Electron 19b4 • Lacie Electron 22b3 • Lacie 321 • HP P1230 • IBM P275 • EIZO CG230 • IBM P275 • EIZO CG220 • IBM P275 • EIZO CG220 • IBM P275 • EIZO CG220 . • NEC FP13755X • Sony SDM S205F/K • Отзывы пользователей на этапе распознавания проверки PushButtonCalibration.
Модуль монитора для устройств Eye-One Pro и Eye-One Display:
	Создайте профили Matrix или LUT.	Доступен через меню опций в приложении.
	Извлеките параметры калибровки, такие как значения точки белого, гаммы и яркости, из ранее созданных профилей монитора GretagMacbeth. (только для профилей, созданных в версии 3.6 или выше)
	Обновлен выбор точки белого	• Выберите белую точку в диапазоне от 4000 до 10000 K • Определите белую точку, введя координаты xy • Определите белую точку, используя возможности окружающего освещения вашего устройства.
	Обновлен выбор гаммы	• Выберите гамму от 1,0 до 3,0 • Выберите исходную гамму
	Обновлен диалог яркости цели	• Измерьте целевую яркость белого пятна на другом мониторе
	Средство проверки профиля монитора и график тенденций	• Проверьте качество своего профиля с точки зрения dE и сохраните результаты в базе данных отслеживания. Это позволяет вам видеть, как быстро устаревают ваша калибровка и профиль.
Модуль монитора для дисплея Eye-One LT:
	Обновлены параметры гаммы для этого устройства. Теперь у вас есть возможность выбирать между гаммой 1,8 и 2,2.
	Добавлен шаг измерения внешней освещенности. Проверьте, насколько постоянны условия окружающего освещения вокруг вашего монитора.
Модуль принтера:
		Включено новое сопоставление гаммы. Новое отображение Color Gamut из Profile Maker 5.05 теперь используется в Eye-One Match.

Будет приветствоваться поддержка X64 для людей, использующих 64-битные системы Windows, а расширенный диапазон настроек монитора будет полезен.

Тем не менее, я до сих пор не уверен, когда и зачем мне нужно откалибровать мой монитор до 10000K с гаммой 3,0 (попробуйте на чужом мониторе ради интереса 🙂

Параметры профилей V4 icc и профилирования мониторов на основе LUT спрятаны в настройках, что говорит о том, что, если вы не знаете, почему хотите изменить настройки по умолчанию, лучше не делать этого…

Сопоставление двух мониторов требует немного меньше усилий , поскольку теперь вы можете использовать другой монитор для установки уровня яркости.

Если вы когда-либо не знали, как часто ваш монитор действительно нуждается в калибровке, теперь есть опция проверки профиля монитора, где вы можете сохранять проверки профиля с течением времени и видеть, насколько быстро изнашивается ваш дорогой монитор.

Проверка профиля

Опция проверки открывает совершенно новое окно с собственным интерфейсом измерения

Измерение проверки профиля

Процесс измерения очень похож на тот, который использовался для создания профилей в первую очередь.

Приложение записывает и показывает изменения с течением времени.

Отслеживание изменений профиля

Я немного схитрил и просто передвинул дату компьютера вперед, чтобы проверить это 🙂

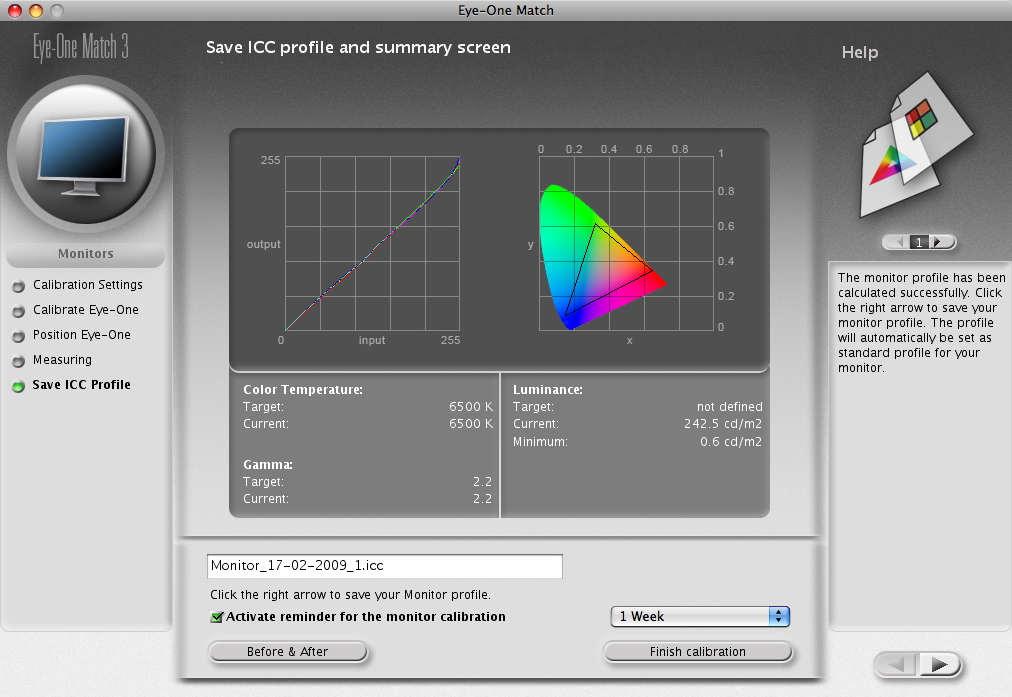

Существует также новая часть настройки профилирования монитора, где вы можете посмотреть на изображение и сравнить до и после профилирования, чтобы увидеть, видны ли изменения.

Тест профиля

Обратите внимание, что вы должны сделать это перед сохранением профиля, так как вы сразу же вернетесь к начальному экрану (упс).
…Мне пришлось профилировать монитор 3 раза, чтобы понять это!

Профили принтеров

Большинство изменений в приложении довольно очевидны, но если вы ранее использовали Eye-One Match для создания собственных профилей принтеров. вы можете попробовать восстановить их (из сохраненных данных измерений).

Это связано с тем, что GMB обновил алгоритмы, используемые при построении профилей, чтобы использовать то, что они называют «чистыми, очень насыщенными цветами».
