Хроматизм положения: \»врага надо знать в лицо!\»

12. Хроматизм положения

Пусть имеется ОС, содержащая преломляющие поверхности.

0 – основная длина волны.

1 — первая дополнительная.

2 — вторая дополнительная.

Излучение, как правило, имеет сплошной спектр, но для оценки хроматизма положения обычно достаточно иметь три длины волны . Эти длины волн привязаны к спектральной характеристике приемника излучения (фотоматериал, ПЗС- матрицы, видиконы, сетчатка глаза).

Хроматизм, как аберрация не может рассматриваться в отрыве от приемника изображения (излучения). Поэтому одна и та же система может иметь разный хроматизм и быть исправленной на хроматизм, только применительно к конкретному приемнику.

Если в качестве приемника берется глаз, то:

Мерой хроматизма положения является отрезок:

Этот продольный отрезок вычисляется по отрезкам, характеризующим положение ПИ в параксиальной области лучей. Для других лучей с другим наклоном хроматизм положения есть хроматическая разность сферических аберраций. Такая аберрация называется сферохроматической

Для оценки, как хроматизма положения, так и сферохроматической аберрации, строят графики сферохроматических аберраций для трех длин волн. Для длины волны 0 график помещают в начало координат.

Отрезок может быть вычислен путем расчета хода нулевого луча для системы с тремя массивами показателей преломления.

Но такая методика удобна для анализа, но не для синтеза ОС, с наперед заданными величинами хроматических аберраций. Поэтому для вычисления указанного отрезка используют первую хроматическую сумму, которая вычисляется по формуле:

n

p –показатель преломления за ОС,

p – последний тангенс угла 1-го ВНЛ,

hk – высота 1-го ВНЛ, на k-ой главной плоскости поверхностей ОС.

,

где

k – коэффициент дисперсии k-ой среды.

Если ОС разрабатывается для глаза (визуальная ОС), то:

Особый случай, когда k-я среда воздух. Дисперсия света в воздухе практически не наблюдается в пространстве, которое занимает ОС. Поэтому все показатели преломления воздуха практически близки к единице и практически не отличаются.

При этом величина воздуха сопряжена при вычислении с неопределенностью (0/0):

Числитель, полученной дроби величина, близкая к нулю, знаменатель- величина близкая к единице. Итак, для k-ой среды: .

Этим результатом можно воспользоваться и для оценки k-ой зеркальной поверхности (перед и за зеркалом). Так как перед зеркалом и за зеркалом, находящимся в воздухе соответствующие дроби равны нулю, то зеркало не может вносить хроматизм и для него .

Пусть имеется тонкая линза в воздухе.

Характерным для хроматизма положения является то, что это аберрация параксиальных лучей, поэтому в выражении для координаты луча на входном зрачке (m,M) не входят и отсутствует также отрезок t, указывающий положение входного зрачка. Значит, эта аберрация не зависит от положения входного зрачка.

так как по условию нормировки.

Если d, то , тогда . Поэтому:

где

Если , то: и , тогда

Из полученного результата следует, что хроматизм положения тонкой линзы в воздухе может быть исправлен при условии С=0, который в свою очередь равен нулю при 1=3, так как по условиям нормировки 3=1, 1=, тогда =1.

Таким образом, тонкая линза в воздухе не имеет хроматизма положения только в том случае, когда ПИ находится в передней фокальной плоскости, а ПП в задней фокальной плоскости. Во всех остальных случаях хроматизм присутствует.

Из формул расчета хода нулевого луча через тонкий компонент, заданный своей оптической силой:

Подставляя в формулу хроматизма положения это значение, получим:

Из полученного следует, что в тонкой линзе:

  1. Хроматизм положения в общем случае неисправим и обратно пропорционален коэффициенту дисперсии. Линзы из крона имеют меньший хроматизм положения, так как у них больше коэффициент дисперсии. У положительной линзы хроматизм положения отрицательный, то есть синее изображение находится ближе к линзе, чем красное. У отрицательной линзы все наоборот.

  2. Отсюда следует важный вывод, очевидно, что, составляя систему из положительной и отрицательной линз, имеется возможность исправления хроматизма положения такой системы.

аберрации оптических систем

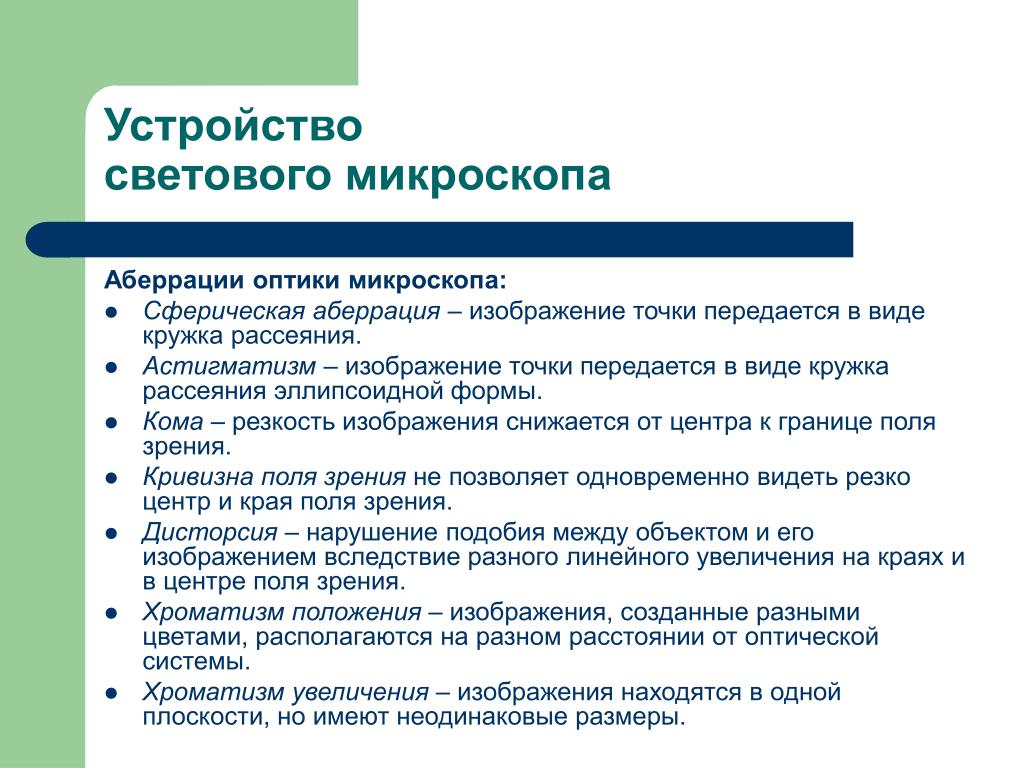

аберрации оптических систем (англ. optical aberrations) — ошибки или погрешности изображения в оптической системе, вызываемые отклонением луча от того направления, по которому он должен был бы идти в идеальной оптической системе.

Описание

Аберрации характеризуют различного вида нарушения хода лучей, проходящих через оптическую систему. Их можно характеризовать как критериями лучевой оптики, так и на основе представлений волновой оптики. В первом случае отступление от гомоцентричности выражается через представление о геометрических аберрациях и фигурах рассеяния лучей в изображениях точек. Во втором случае оценивается деформация прошедшей через оптическую систему сферической световой волны, вводя представление о волновых аберрациях. Оба способа описания взаимосвязаны, описывают одно и то же состояние и различаются лишь формой описания.

Аберрации можно разделить на монохроматические, т. е. присущие монохромным пучкам лучей, и хроматические.

Монохроматические аберрации наблюдаются в любой реальной оптической системе и принципиально неустранимы. Их возникновение объясняется тем, что преломляющие поверхности не способны собрать в точку сколько-нибудь широкие пучки лучей, падающие на них под большими углами. Эти аберрации приводят к тому, что изображением точки является некоторая размытая фигура (фигура рассеяния), а не точка, что, в свою очередь, отрицательно влияет на четкость изображения и нарушает подобие изображения и предмета. К этим аберрациям относятся сферическая аберрация, кома, астигматизм, кривизна поля (поверхности) изображения, дисторсия.

Возникновение хроматических аберраций обусловлено дисперсией оптических сред, из которых образована оптическая система, т. е. зависимостью показателя преломления оптических материалов, из которых изготовлены элементы оптической системы, от длины проходящей световой волны. Могут проявляться в постороннем окрашивании изображения и в появлении у изображения предмета цветных контуров, которые у предмета отсутствовали. К этим аберрациям относятся хроматическая аберрация (хроматизм) положения, иногда называемая «продольным хроматизмом», и хроматическая аберрация (хроматизм) увеличения.

Автор
  • Братищев Алексей Владимирович
Источник
  1. Аберрации оптических систем // Википедия, свободная энциклопедия. —www.wikipedia.org/wiki/Optical_aberration (дата обращения: 01.06.2010).
