Как измерить высоту здания: Правила определения высоты зданий

Содержание

Измерение высоты объекта по изображению—ArcGIS Pro

Измерения высот можно получить при наличии модели сенсора. Информация о угле вектора на Солнце необходима для проведения измерений с использованием теней.

Подсказка:

Единицы для этих измерений можно изменить в окне Результаты измерений.

Лучше всего получать измерения высот из пространства изображения, использующего систему координат изображения (ICS), поскольку такое изображение не искажено каким-либо образом. Система координат изображения поддерживается в дополнительном модуле ArcGIS Image Analyst, в приложении Анализ пространства изображения.

Измерение высоты наземного объекта

Инструмент Высота от основания до верха рассчитывает высоту конструкции путем измерения от основания конструкции до ее вершины. Измерения выполняются перпендикулярно основанию объекта; поэтому предполагается, что это здание не коническое и построено без наклона. Измеряемая линия идет вдоль здания и её конечная точка должна находиться непосредственно над исходной точкой на основании.

В примере ниже есть несколько местоположений вдоль каждого из этих зданий, по которым можно легко определить основание здания и местоположение вершины.

  1. Щелкните на слое на панели Содержание.
  2. Щелкните вкладку Изображения.
  3. В группе Измерение щелкните стрелку ниспадающего списка с раскрывающейся галереей измерений и выберите инструмент Высота от основания до верха.
  4. Щёлкните точку в основании конструкции.
  5. Щёлкните соответствующую точку на вершине конструкции.

Измерения высоты здания отображаются на панели Результаты измерения, в единицах, заданных пользователем.

Измерение высоты конструкции только по тени

Инструмент Высота от основания до верхней точки тени рассчитывает высоту конструкции путем измерения от основания конструкции до верхней точки ее тени. Точка на тени должна представлять точку на конструкции, перпендикулярную основанию.

Вычисление будет уточнено топографией, если задать набор данных Высот на панели Опции измерения.

В данном примере изображение было улучшено, чтобы сделать тень более видимой. Используя инструмент Высота от основания до верхней точки тени, можно вычислить высоту опоры уличного освещения, измерив длину тени от основания опоры лампы до верхней точки ее тени. Лучше использовать именно этот инструмент, а не инструмент Высота от основания до верха, поскольку в этом примере затруднительно различить верхнюю точку лампы.

  1. Щелкните на слое на панели Содержание.
  2. Щелкните вкладку Изображения.
  3. В группе Измерение щелкните стрелку ниспадающего списка с раскрывающейся галереей измерений и выберите инструмент Высота от основания до верха.
  4. Щёлкните точку в основании конструкции.
  5. Щёлкните точку, соответствующую верхней точке тени конструкции.

Измерение высоты конструкции по конструкции и тени

Инструмент Высота от вершины до верхней точки тени рассчитывает высоту конструкции путем измерения от вершины конструкции до верхней точки ее тени. Точки на конструкции и ее тени должны быть представлены одной точкой.

Вычисление будет передано в учетную запись для топографии, когда набор данных Высот будет определен на панели Опции замера.

В представленном ниже примере точка, в которой тень пересекается со зданием (основание тени) загорожена деревом и, следовательно, использоваться не может. Чтобы правильно рассчитать высоту этого здания, необходимо определить точку на вершине здания, которую можно определить в верхней части тени, в нашем случае она отмечена синей стрелкой.

Этот инструмент можно использовать при расчете высоты части конструкции или конструкции, не являющейся прямоугольником. В следующем примере высоту остроконечной крыши можно измерить только от вершины крыши до верхней точки тени, так как нет возможности установить точку основания, которая должна находиться непосредственно под вершиной крыши.

Данный инструмент также оптимален для расчета высоты объекта на вершине конструкции. Например, чтобы измерить подсобное помещение на крыше здания, вы можете определить верхнюю точку этого объекта на изображении, а затем определить ту же точку в тени.

  1. Щелкните на слое на панели Содержание.
  2. Щелкните вкладку Изображения.
  3. В группе Измерение щелкните стрелку ниспадающего списка с раскрывающейся галереей Измерение и выберите инструмент Высота от вершины до верхней точки тени.
  4. Щёлкните на точке на вершине конструкции.
  5. Щёлкните точку, соответствующую верхней точке тени конструкции.

Ограничения измерений

Инструменты измерения обеспечивают интерактивные методы для измерения высоты объектов на снимках. Отметьте опцию Ограничить направление движения курсора для инструментов измерения высоты в диалоговом окне Опции измерения, чтобы ограничить движения курсора и упростить процесс измерения высоты.

Эти три инструмента измерения высоты работают таким образом, что начальная точка измерения становится конечной точкой линии для данного ограничения. Курсор будет перемещаться только по линии, предназначенной для данного измерения. Например, при выборе инструмента измерения Высота от основания до верха первой точкой должна быть точка на основании объекта. Затем движение курсора ограничивается вертикальным направлением. Это важно при измерении объектов, когда местоположение основания трудно отличить от верхней части объекта. Например, вы можете легко найти ребро основания объекта пирамидального типа, но затрудняетесь при определении центра этого основания. Бывают случаи, когда трудно увидеть другие конечные точки измерений, а ограничение может помочь пользователю определить эти точки.

Измерение от основания до верха с ограничением направления движения курсора с использованием инфракрасного изображения с целью отличить детали башни от растений. Изображение Quickbird-2 представлено DigitalGlobe.

Для инструмента Высота от основания до верха тени начальной точкой должно служить основание объекта. Затем курсор будет вынужден двигаться по пути тени на поверхности земли.

Для инструмента Высота тени от вершины до вершины начальной точкой должна быть вершина объекта. Этот инструмент заставляет курсор перемещаться по пути солнечных лучей, которые образуют верхний край тени от вершины объекта.

Ограничения измерений — это удобный способ использования инструментов измерения высоты, который помогает делать корректные измерения, используя метаданные изображений.

Связанные разделы

Отзыв по этому разделу?

Высота здания определение термина по нормативным документам, ФЗ, ГОСТ





Предлагаю Вашему вниманию видеолекцию на тему «Пожарно-техническая высота здания»







Определение

Источник

высота расположения верхнего этажа, не считая верхнего технического этажа, определяемая:
 — максимальной разностью отметок поверхности проезда для пожарных машин и нижней границы открывающегося проема (окна) в наружной стене;
 — полу суммой отметок пола и потолка этажа при отсутствии открывающихся окон (проемов).



Примечания:


1. При наличии эксплуатируемого покрытия высота здания определяется по максимальному значению разницы отметок поверхности проезда для пожарных машин и верхней границы ограждений покрытия.


 2. При определении высоты здания покрытие не следует считать эксплуатируемым, если на нем не предусмотрено постоянное пребывание людей.

 3. При наличии балконов (лоджий) или ограждений окон высота определяется по максимальному значению разницы отметок поверхности проезда для пожарных машин и верхней границы ограждения.



 пункт 3.1  Свода правил СП 1.13130.2020 «Системы противопожарной защиты. Эвакуационные пути и выходы»

Высота здания определяется высотой расположения верхнего этажа, не считая верхнего технического этажа, а высота расположения этажа определяется разностью отметок поверхности проезда для пожарных машин и нижней границы открывающегося проема (окна) в наружной стене. При отсутствии открывающихся окон (проемов) высота расположения этажа определяется полусуммой отметок пола и потолка этажа. При наличии эксплуатируемого покрытия высота здания определяется по максимальному значению разницы отметок поверхности проездов для пожарных машин и верхней границы ограждений покрытия.

пункт 3.1  Свода правил СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы»

Высота здания: расстояние от отметки поверхности проезда для пожарных машин до нижней границы открывающегося проема в наружной стене верхнего этажа.

Примечания:

1. Чердак или верхний технический этаж принимаются в расчет высоты здания при условии обращения и/или хранения на чердаке или в помещениях верхнего технического этажа горючих веществ и материалов и/или применения в конструкциях горючих материалов (Г1 — Г4), даже если эти конструкции подвергнуты огнезащитной обработке.

2. При наличии эксплуатируемой кровли высота здания принимается выше отметки кровли на 1,35 м.

 пункт 3.11 Свода правил СП 10.13130.2020 «Системы противопожарной защиты.Внутренний противопожарный водопровод. Нормы и правила проектирования»

Высота здания определяется высотой расположения верхнего этажа, не считая верхнего технического этажа, а высота расположения этажа определяется разностью отметок поверхности проезда для пожарных машин и нижней границы открывающегося проема (окна) в наружной стене.

примечание к пункту 1.4 *, 1.5 *, 1.6 *, 1.7 * СНиП 21-01-97*

Высота здания в таблицах 6.1, 6.2, 6.3  измеряется от пола 1-го этажа до потолка верхнего этажа, включая технический этаж. При переменной высоте потолка принимается средняя высота этажа.

примечание к таблицам 6.1, 6.2, 6.3  СП 2.13130.2020 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты»

Вертикальный размер, измеряемый от проектной отметки земли до верхней отметки самого высокого конструктивного элемента здания (парапет кровли; карниз, конек кровли, верх фронтона; купол; шпиль; башня).

Примечания

1 Верхними конструктивными элементами здания могут быть надстройки для выхода на кровлю и для размещения технического оборудования, трубы и т.п.; подкрестное яблоко — в православных храмах, колокольнях и звонницах.

2 Высота здания для определения условий обеспечения требований пожарной безопасности принимается в соответствии с СП 1.13130.

3 Антенны на кровле, молниеотводы и другие электротехнические и инженерные устройства при определении высоты здания не учитываются.

 пункт 3.5 СП 118.13330.2012 «Общественные здания и сооружения»

разность высоты между отметкой поверхности проезда для пожарных машин и верхней отметкой крыши (приведенное определение не соответствует ни одному из различных определений, приведенных в СНиП 21-01-97*, СНиП 31.01-2003, НПБ 110-2003 и МГСН 3.01.96. Данное определение учитывает то обстоятельство, что при проектировании ВПВ для гидравлического расчета необходимо знать максимальную высоту на которую подается воды. В высотных зданиях, при наливии вертолетных площадок огнетушащее вещество (вода или пенный раствор) подается на крышу здания

 Внутренний противопожарный водопровод: Учеб.-метод. пособие / Л.М. Мешман, В.А. Былинкин, Р.Ю. Губин, Е.Ю. Романова / Под общ. ред. Н.П. Копылова. — М: ВНИИПО, 2010.-496 с. страница 8











 Формально высота зданий не относится к пожарно-техническим классификационным характеристикам. Она не указана в статье 29 Федерального закона от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности». Но фактически такая классификация существует и исходя из этой фактической классификационной характеристики принимаются решения о том, какие требования пожарной безопасности должны соблюдаться в отношении зданий той или иной высоты.



Кроме того здания по высоте прямо классифицируются на:



здания повышенной этажности



высотные здания



И хотя здание «повышенной этажности» определяется в большинстве источников именно в зависимости от количества этажей, правильнее было бы опрделять их в зависимости от высоты, так как «стандартная» пожарно-техническая высоты 9 этажного здания — и составляет те самые 28 метров, которые используются в большинстве нормативных документов как критерий перехода с большую на меньшую опасность.



Если исследовать взялись эти «28» метров, то можно сделать вывод о фактическом смысле пожарно-технической высоты здания.. Как сообщил мне лучший знаток истории пожарной техники — Александр Владимирович Карпов. Эта величина появилась в нормах тогда, когда на вооружение пожарной охраны практически повсеместно использовался пожарный автомобиль Faszination Feuerwehr 43, Magirus DL 26, т.е. еще в 30-е — 40-е годы XX века. Этот автомобиль имел максимальную высоту подъема 26 метров и оснащелся 2-х метровой надставной лестницей







После этого из года в год величина 28 метров переписывалась из нормы в норму, хотя ее фактический смысл сейчас безусловно устарел, так как современные пожарные автолестницы обладают куда большими возможностями..



Это не единственный пример того, что пожарно-техническая высота здания связана прежде всего с профилактической целью, которую в определении пожарной профилактики я сформулировал как «создание условий для тушения пожара пожарными подразделениями». От высоты здания, по логике пожарного нормирования зависит доступ для пожарных подразделений, как мы увидели из примера который я приводил касательно 28 метров это легло в основу пожарно-технической классификации зданий по высоте.



История вопроса высоты зданий крайне важна, так как она отображает суть противодействия «пожарные» vs. «строители».



Мой друг, историк пожарной охраны Москвы, Николай Борисович Рогачков нашел крайне интересный материал, связанный именно с понятием пожарно-техническая высота зданий и полезный для понимания сути этой нормы. Приведем касающиеся пожарной безопасности выдержки из этой статьи 1912 года адаптировав ее современному русскому языку.



Далее, вопрос о пожарной опасности.


Пожарная опасность таится во всяком доме, какой-бы высоты он не был.


От пожара одноэтажного дома соседние здания могут затронуть с тем-же усилием, как и от пожара 7-этажного дома.




Главное, что нужно иметь ввиду, это то, что стремление к «небоскребу» строительству,  не досужая фантазии того или другого строителя.   Строить многоэтажные дома стало насущной необходимостью.


Такое требование диктуется жизнью, а налагать основы на жизнь — пустое занятие :жизнь сумеет их бросить.



В самом деле:



Население Москвы растёт со страшной быстротой. Вся интенсивность домостроителей, наблюдающаяся в последние годы, не в состоянии разрешить
капитальный кризис.


Свободные участки земли, особенно центральных районах, осталось очень немного.


Цены на землю подняли чрезмерно. Цены на строительные материалы в рабочие руки ещё того больше. При таких условиях, — как прикажите строить дома?



Если в 3-4 этажа это, то при существенной норме расценки квартиры ни в каком случае не окупятся. Если-же повышают квартирную плату, то толком тот-же квартирант, которому за якобы «светлую» квартиру, придётся платить дорога.


Единственный выход-строить многоэтажные дома, квартиры, в которых будут доступны средства обывателя и дадут известность его дохода владельцу.





.Таким образом мы можем сделать вывод о том, что высота здания — его важная характеристика, и несмотря на довольно архаичную классификацию, основанную на тактико-технических характеристиках автомобилей, которых давно нет на вооружении, высота здания напрямую влияет на различные аспекты пожарной профилактки в этом здании, на вопросы распространения пожара и эвакуации людей, но исторически, традиционно основной фактический смысл введения понятия «пожарно-техническая высота здания» — это обеспечение деятельности пожарных подразделений.



В связи с тем, что пожарно-техническая высота здания крайне редко указывается в проектной документации на здание, для пожарного специалиста особенно важно уметь ее определять.





Вариант 1 — проемы (окна) на верхнем этаже здания открываются




Вариант 2 проемы (окна с ограждениями)




Вариант 3 балкон и лоджия — ограждения былконов и лоджий



Вариант 4 при наличии эксплуатируемого покрытия (примечание 1) и примечание 2)



 Вариант 5 — при отсутствии открывающихся окон




Вариант 6  для целей определения степени огнестойкости, класса констурктивной опжарной опансости и площади этажа в пределах пожарного отсека здавний классов ФПО Ф5





Во всех вариантах, кроме варианта 5 высота здания определяется именно по логике, которая описана в параграфе посвященном истории этого вопроса. Т.е. начало измерения идет от планировочной отметки проезда для пожарных автомобилей. М в этом на первый взгляд простом деле есть немало сложных моментов.





 на этапе жизненного цикла — проектирование



на этапе жизненного цикла эксплуатация



статью подготовил:

инженер пожарной безопасности

П.Ю. Князев

Размещено 05 мая 2020 года



Все права на текст статьи принадлежат автору. Копирование, распространение, использование и иные действия, за исключением ознакомления на данной странице сайта ptm01.ru  запрещены.

Разрешено: копировать ссылку (url) на данную страницу и направлять скопированную ссылку неограниченному кругу лиц.

В случае сомнений, руководствуйтесь правилом: всё, что не разрешено — запрещено

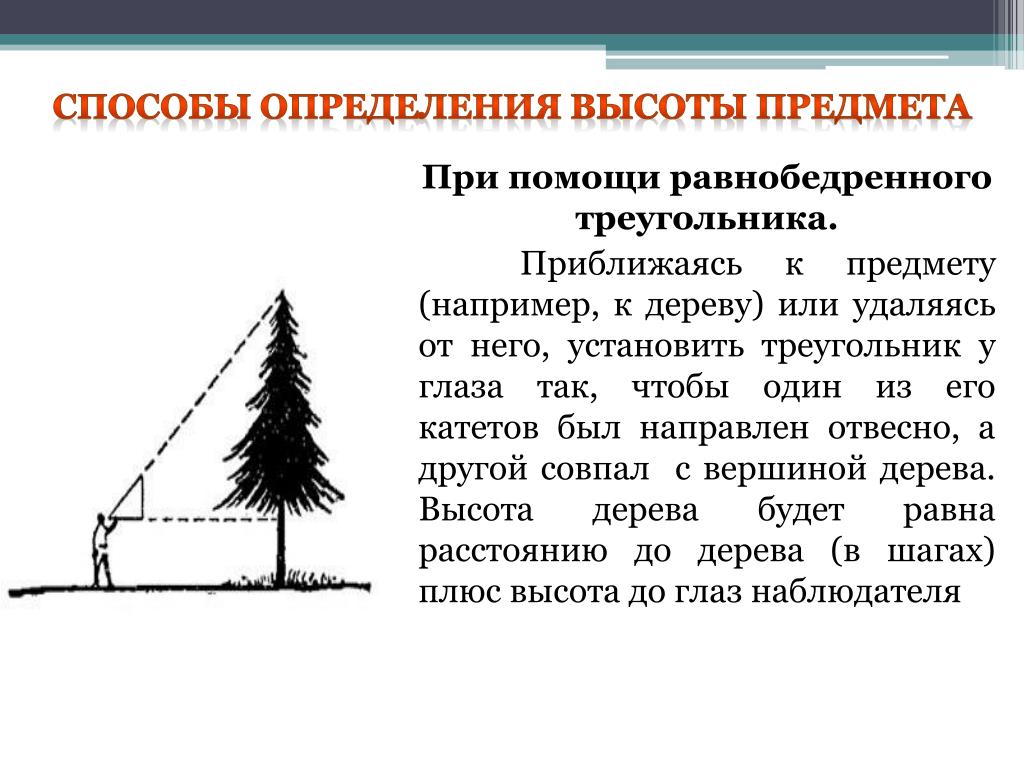

4 способа измерения высоты здания

Как измерить высоту здания

Мы можем измерить высоту здания различными способами, когда невозможно измерить высоту напрямую. Таким образом, для измерения высоты здания или дерева также используются различные инструменты в зависимости от различных условий. Методы определения высоты здания или дерева следующие:

  1. Использование только линейки и рулетки.
  2. Использование тени здания или дерева.
  3. Использование клинометра.
  4. Использование транзитного теодолита.

Использование только линейки и ленты-

Условия: Этот метод подходит, когда земля ровная.

Необходимые инструменты: Две линейки и измерительная лента.

Процедура:  Предположим, что высота здания равна PT, которую необходимо определить. T — основание, P — вершина здания. Два дальномера закреплены в точках А и В на ровной поверхности на некотором расстоянии друг от друга. На этих дальномерных вехах C и D отмечены таким образом, что AC = BD.

Теперь точка E отмечена на здании, если смотреть через линию CD. Затем из точки С визирована точка Р, сохраняя при этом точки С, F и Р на одной прямой. Затем измеряются AT, AB и DF.

Из ΔPEC и ΔFDC мы можем сказать:

PE/CE = DF/CD

или PE= (FD/CD) x CE

, т. е. PE = (FD/AB) x AT.

мы можем легко измерить ЕТ рулеткой.

Высота здания = PE +ET.

Использование тени здания или дерева

Условия: Этот метод подходит для ровной поверхности.

Необходимые инструменты: Одна линейка и измерительная лента.

Процедура:  Предположим, что высота здания равна EF, а длина его тени равна DE. Теперь ставим рейку на некотором расстоянии. Высота дальномера равна BC, а длина его тени равна BC.

длину AB, BC и DE можно легко измерить рулеткой.

Таким образом, из Δ ABC и Δ DEF мы можем сказать, что

(BC/AB)=(EF/DE)

или, EF = (BC/AB) x DE = высота здания.

Быстротвердеющий цемент – Подробное руководство

Быстротвердеющий цемент – это особый тип обычного портландцемента. который используется, когда бетонные строительные работы требуют набора ранней прочности.

Подробнее »

Использование тени здания или дерева

Условия: Этот метод подходит, когда земля находится на склоне.

Требуемые инструменты: Одна линейка и клинометр.

Клинометр

Клинометр — это прибор, используемый для измерения угла наклона. Клинометр в основном подобен градуированному полукруглому протектору. Рядом с прямым краем есть два штифта для наведения на объекты. Отвес подвешен к центру клинометра. Отвесная линия совпадает с 0 °, когда нет наклона (т. Е. Горизонтали).

Для измерения любого уклона клинометр наклоняется, но отвес остается вертикальным. В этом наклонном состоянии отвесная линия совпадает с делением на клинометре. Эта градуировка указывает на наклон объекта.

Процедура

Клинометр можно использовать для измерения высоты здания или дерева. Сначала в точке, откуда будет измеряться угол, закрепляется дальномерная рейка. Теперь геодезист измеряет наклон верхней части здания. Допустим, угол равен Θ°. На следующем шаге измеряется расстояние между дальномерным стержнем, скажем, расстояние равно L.

Таким образом, мы можем сказать, что высота = основание x tanΘ° = LtanΘ°.

Таким образом, высота здания равна TP = (LtanΘ°+ высота клинометра).

Использование транзитного теодолита.

Необходимые инструменты : Одна измерительная рейка и транзитный теодолит

Теодолит.

Теодолит – универсальный геодезический прибор. Этот прибор может измерять различные типы измерений. С его помощью мы можем измерять различные типы горизонтальных и вертикальных углов. Мы также можем измерить расстояние с помощью теодолита, когда это невозможно. По сути, теодолит может измерять0005

  1.  горизонтальный угол
  2. вертикальный угол
  3. угол отклонения
  4. магнитный пеленг
  5. дальность и удлинение линии
  6. горизонтальное расстояние
  7. вертикальная высота.

Теодолит подразделяется на два типа:

  1. транзитный теодолит
  2. нетранзитный теодолит

Рабочий чертеж – подробное руководство | Все о рабочих чертежах

Рабочие чертежи — это подробные чертежи, которые создаются подрядчиками, субподрядчиками и производителями для предоставления конкретной информации о материалах, компонентах и ​​системах, которые будут использоваться в проекте здания или инфраструктуры.

Подробнее »

Что такое транзит и раскачивание?

Вращение зрительной трубы теодолита вокруг горизонтальной оси в вертикальной плоскости называется транзитным. Другими терминами перехода являются разворот или погружение.

Если теодолит может проходить, то он называется транзитным теодолитом.

Вращение зрительной трубы в горизонтальной плоскости вокруг вертикальной оси называется качанием.

Процедура

Измерить высоту здания с помощью теодолита можно следующим образом.

  1. Нахождение вертикального угла вершины здания.
  2. Измерение горизонтального расстояния между теодолитом и зданием.
  3. расчет вертикальной высоты здания.

Нахождение вертикального угла вершины здания.

  1. Сначала теодолит настраивают, центрируя его в точке, откуда должен быть измерен угол.
  2. Затем необходимо выровнять теодолит с помощью ножного винта и проверить пузырьковые трубки.
  3. Приблизительно увидеть объект. Затем ограничили горизонтальное вращение теодолита, зафиксировав нижний и верхний зажимные винты.
  4. После этого совместите ноль вертикального круга с нулем вертикальной нониусной шкалы.
  5. Теперь разделите верхнюю часть здания пополам, отрегулировав вертикальный прижимной винт и касательные винты.

Измерение горизонтального расстояния между теодолитом и зданием

Если поверхность земли ровная, мы можем легко измерить расстояние с помощью цепи или рулетки. Но если поверхность земли крутая с неровностями, то мы не можем измерить цепью или рулеткой. В этом случае мы должны измерить расстояние с помощью тахеометра.

Тахеометр представляет собой транзитный теодолит, снабженный дополнительным объективом и диафрагмой стадиа.

Расчет вертикальной высоты здания.

Предположим, что угол, измеренный геодезистом с помощью теодолита, равен Θ°. Расстояние равно L. Таким образом, высота здания над линией обзора равна H= L x tanΘ°.

Общая высота здания равна высоте прибора + LtanΘ°.

Заключение

Среди этих четырех методов косвенного измерения высоты здания метод с теодолитом дает наиболее точные результаты. В случае отсутствия теодолита можно использовать клинометр.
