Как выбрать бинокль параметры: Выбор бинокля — вдумчивое руководство, обзор характеристик биноклей

Содержание

Как выбрать бинокль — журнал expertology.ru

Обновлено: 25.01.2021 17:42:52

 Очень часто при выполнении определенного рода операций и наблюдении за конкретными объектами, находящимися на значительном удалении от зрителя, человеческого зрения недостаточно для того, чтобы рассмотреть детализированную картинку.  В таких случаях лучше всего прибегнуть к помощи бинокля – специального устройства, рассчитанного многократное приближение объекта и наблюдения за ним. Бинокли широко применяются в повседневной жизни, без них не обойдется практически ни одна рыбалка либо вылазка на охоту, их берут с собой в театр и на различные спортивные мероприятия, предполагающие значительное удаление зрителя от объекта наблюдения. И именно от того, насколько точным, качественным и правильно подобранным к определенным условиям является бинокль, зависит удовольствие от созерцания того либо иного события и конечный результат охоты либо рыбалки.

содержание


  1. Лучшие производители.
    Какой бинокль выбрать?
  2. Принцип работы и виды биноклей
  3. Параметры выбора. На что обратить внимание, покупая бинокль?
  4. Какие бинокли можно считать лучшими?
  5. Выбираем бинокль с большим увеличением
  6. Выбираем бинокль для рыбалки
  7. Как выбрать бинокль для наблюдения
  8. Видео по выбору бинокля


Лучшие производители. Какой бинокль выбрать?

Несмотря на то, что в продаже в настоящий момент времени представлено огромное количество различных биноклей, далеко не все из них подходят для выполнения поставленных перед ними задач. Прежде всего, выбирая бинокль, необходимо определиться, для какой цели он приобретается, после чего определиться с классом устройства и изучить отзывы людей, успевших опробовать ту либо иную модель в действии. Бинокль – сложный оптический прибор, требующий от производителя всецелого соблюдения алгоритма изготовления и максимального качества сборки, а потому качественную модель выпустить по силам далеко не каждому.

  Заслуженным уважением пользуется продукция следующих брендов:


  1. Zeiss
  2. Pentax
  3. Olimpus
  4. Nikon
  5. Canon

Как видим, практически все из вышеперечисленных брендов являют собой серьезных производителей оптической техники, а также фото- и видеоаппаратуры.

Принцип работы и виды биноклей

Современные бинокли представляют собой компактные оптические девайсы, основное предназначение которых заключается в приближении объекта наблюдения для возможности детального его рассмотрения. Функционал подобных устройств обеспечивается при помощи серии разновыпуклых линз и оптической призмы, преломляющей световой поток и сужающий его до узкого луча, который воспринимается сетчаткой глаза в качестве полноценного изображения.

Современные модели биноклей, представленные в продаже, можно разделить на несколько условных категорий.

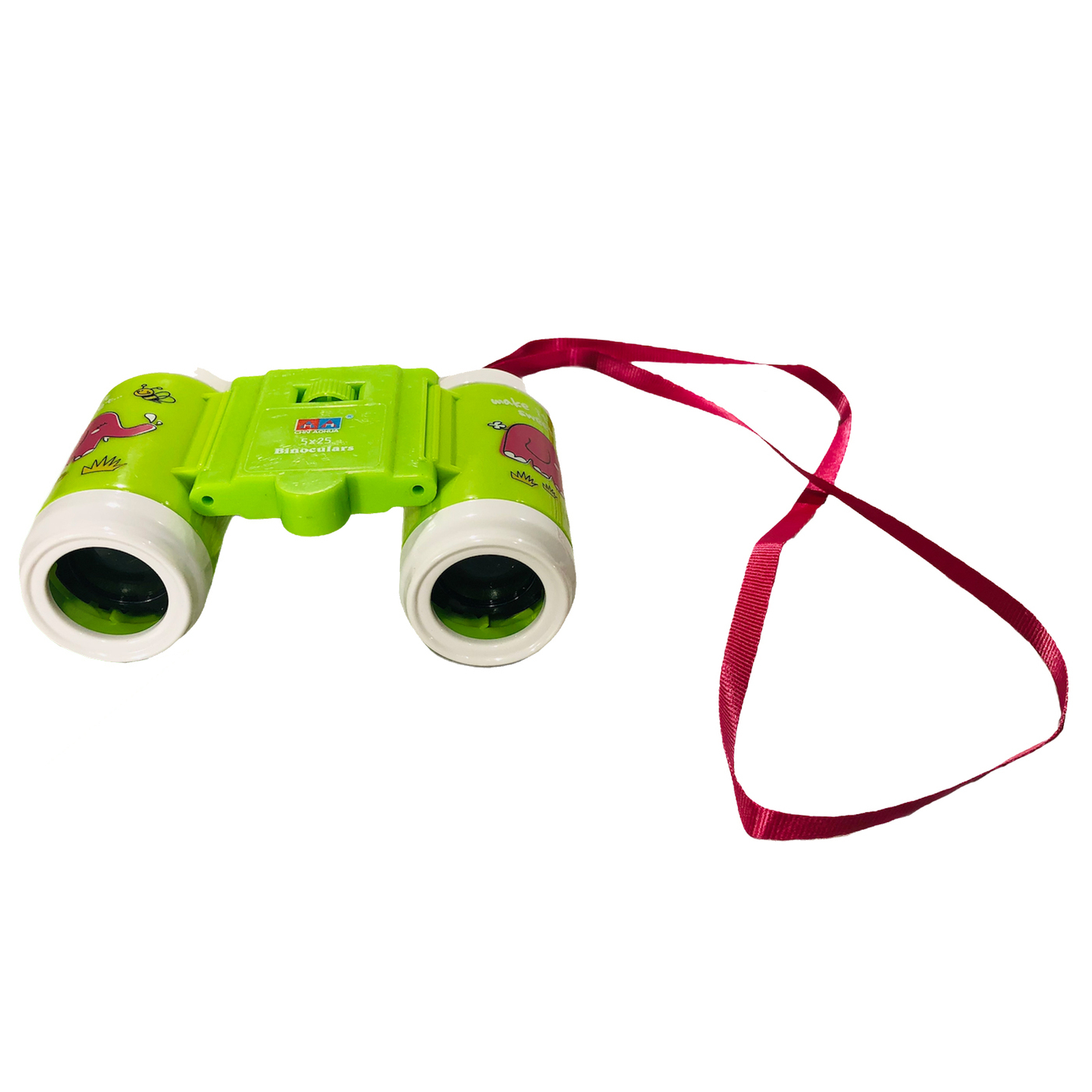

Любительские, либо бытовые бинокли

Компактные устройства, не отличающиеся сверхвозможностями и отлично подходящие для наблюдения за природой, походов в театр либо на различные спортивные соревнования. Приближение подобных устройств ограничивается 2-4 кратами, а диаметр линзы, установленной в подобном устройстве, не превышает 23-25 миллиметров.

Достоинства
  • Миниатюрные размеры;
  • Широкое разнообразие дизайнов и форм-факторов;
  • Обеспечивают достойное качество изображения при периферийном наблюдении;
  • Невысокая стоимость;
  • Небольшой вес;
Недостатки
  • Не подходят для использования в слабо освещенных зонах;
  • Весьма часто устанавливаются пластиковые линзы, быстро выходящие из строя;

Профессиональные модели биноклей

Устройства, предназначение которых строго ограничено их спецификой. Выделяют бинокли для охоты и рыбалки, для морской навигации и спасательных операций, военные и гражданские модели. Каждое устройство отличается своими собственными характеристиками увеличения, светосилы и характеристиками линз, а при его разработке инженеры учитывают условия эксплуатации и нештатные ситуации, с которыми придется сталкиваться в ходе работы с ними.

Достоинства
  • Высочайшее качество изготовления;
  • Внутреннее пространство практически всегда заполнено специальным газом;
  • Широкий диапазон регулировки резкости, фокусного расстояния и наглазных объективов;
  • Исключительно проверенная, фирменная оптика;
  • Идеально подходят для выполнения задач определенного круга;
Недостатки
  • Большой вес и габариты;
  • При длительной работе с устройством очень часто устают глаза;
  • Весьма специфический функционал, подходящий для решения лишь определенного круга задач;
  • Высокая стоимость;

Параметры выбора. На что обратить внимание, покупая бинокль?

Диаметр объектива

Замеряется данный параметр на дальнем конце бинокля и именно от него зависят функциональные возможности того либо иного устройства. Объективы абсолютного большинства представленных в продаже устройств колеблются между 30 и 120 миллиметрами, и чем больше данное значение – тем более качественную, четкую и детализированную картинку получит пользователь. Кроме того, большая линза обеспечивает лучшую светопропускаемость, а потому лучше подходит для эксплуатации в темное время суток.


  1. Компактные модели с диаметром объектива до 30-50 миллиметров – прекрасное решение для эксплуатации в повседневных условиях, наблюдения за театрализированными выступлениями и спортивными соревнованиями;
  2. Модели, объектив которых оборудован линзами диаметром 30-60 миллиметров, прекрасно подходят для туризма, охоты и рыбалки;
  3. Наиболее мощные и продвинутые устройства с объективом 80-120 миллиметров являются профессиональными и подходят для решения сложных задач, наблюдения за звездами и прочими узкоспециализированных задач.

Приближающая способность

Параметр, напрямую влияющий на приближение объекта наблюдения и возможность эксплуатации устройства в определенных условиях.

Подобный параметр имеет следующую закономерность: чем выше степень приближения конкретного устройства, тем уже угол охвата конкретного устройства. Именно две эти цифры отображаются в характеристиках любого бинокля: так, надпись  7х50 обозначает, что бинокль  обладает семикратным зумом и при максимальном приближении угол обзора составляет 50 градусов.


  1. Устройства с небольшим приближением, порядка 4-8х обеспечивают широкий угол охвата и подходят для абсолютного большинства бытовых ситуаций;
  2. Модели, обладающие приближением 10-15х прекрасно подходят для охоты и рыбалки;
  3. Устройства с приближением 20 крат и более отлично подходят для наблюдения за предметами с дальнего расстояния. Их предпочитают те, кто любит наблюдать за звездами;

Тип и конструкция призмы

Призма – это ключевой элемент конструкции любого бинокля, от которого зависит четкость и ясность выдаваемой картинки, а также возможность эксплуатировать устройство в сложных условиях.

В настоящее время устанавливаемые в большинство биноклей линзы делятся на две общие категории:


  1. Линзы типа Porro  устанавливаются в большинство моделей бюджетного и среднего ценового диапазона. Они имеют многоуровневую ломаную структуру и обеспечивают преломление солнечного света под углом порядка 45 градусов, что дает широкую картинку. Однако они не могут обеспечить сильного зума;
  2. Линзы Roof  отличаются высокой степенью приближения. Они имеют достаточно компактные размеры и узкую, вытянутую форму, что позволяет разместить их в небольшой корпус бинокля.. Модели с такими линзами стоят в 1,5-2 раза дороже чем бинокли с линзами Porro.

Характеристики линейного и углового зрения

Параметры, отображающие угол и расстояние габаритов четкой и контрастной картинки в горизонтальных пределах от наблюдаемого объекта, а также вверху от него. Как правило, угловое зрение имеет диапазон охвата от 5 до 7 градусов по горизонтали, а это значит, что чем дальше от наблюдающего будет расположен объект – тем шире будет ареал наблюдения.

Линейное зрение рассчитывается несколько иным способом – оно измеряется в метрах и отображает просматриваемость по высоте на каждый километр расстрояния. Практически всегда линейное зрение колеблется в пределах от 40 до 120 метров.

Характеристика просветления

Указывает на количество света, которое остается доступным глазу человека после того, как световой луч пройдет сквозь линзы и будет преломлен призмой. Типичные параметры находятся на уровне от 30 до 50%,  и лишь у наиболее дорогих устройств, оборудованных комбинированной системой линз, он не превышает 10-12%

Характеристики выходного зрачка

В данной ситуации подразумевают его диаметр, именно от него зависит количество света, которое попадет на сетчатку глаза после обработки потока линзой и призмой. Практически всегда устанавливаемые объективы варьируются в диапазоне от 2 до 5 миллиметров, и чем больше его площадь – тем четче и насыщеннее будет получаемая картинка вне зависимости от степени освещения

Помимо всего вышеперечисленного, не следует забывать и о таких характеристиках, как вес и габариты устройства. Носить несколько часов кряду многокилограммовый бинокль по нраву далеко не каждому, а потому данный параметр не следует упускать из виду.

Какие бинокли можно считать лучшими?

Не следует забывать, что универсальных моделей биноклей не существует в природе, и лучшей та или иная модель станет исключительно к определенным условиям ее применения

Выбираем бинокль с большим увеличением

Устройства данного класса подойдут далеко не всем, их функциональность необходима тем, кто предпочитает за зверями и птицами, а также любителям понаблюдать за звездами. Лучшие устройства подобного класса оборудованы линзами от Zeiss либо Nikon и имеют приближение 20х и более. Выходной диаметр объектива должен быть не менее 80-90 миллиметров, в таком случае пользователь получит действительно детализированное изображение в любых условиях. Установленная линза практически всегда имеет тип  Roof, а диаметр выходного зрачка составляет 4-5 миллиметров.

Выбираем бинокль для рыбалки

Тем, кто увлекается охотой либо рыбалкой, в максимально большом увеличении нет никакой необходимости. Вполне достаточно модели с 12-15 кратным увеличением и оптикой диаметром порядка 55-70 миллиметров. Конструкция линзы предпочтительна Porro, а диаметр выходного зрачка должен составлять все те же 4-5 миллиметров.

Как выбрать бинокль для наблюдения

Устройства подобного класса практически всегда являются периферийными, что непременно обозначает небольшую кратность приближения, широкий угол обзора и большой выходной диаметр линзы, пропускающий большое количество света и делающий картинку четкой и контрастной. Тип линзы – практически всегда Porro, а степень приближения оптики составляет не боле 4-8 крат.

В следующих статьях наши эксперты рассказывают, как выбрать компас и секреты выбора туристического фонаря.

Видео по выбору бинокля

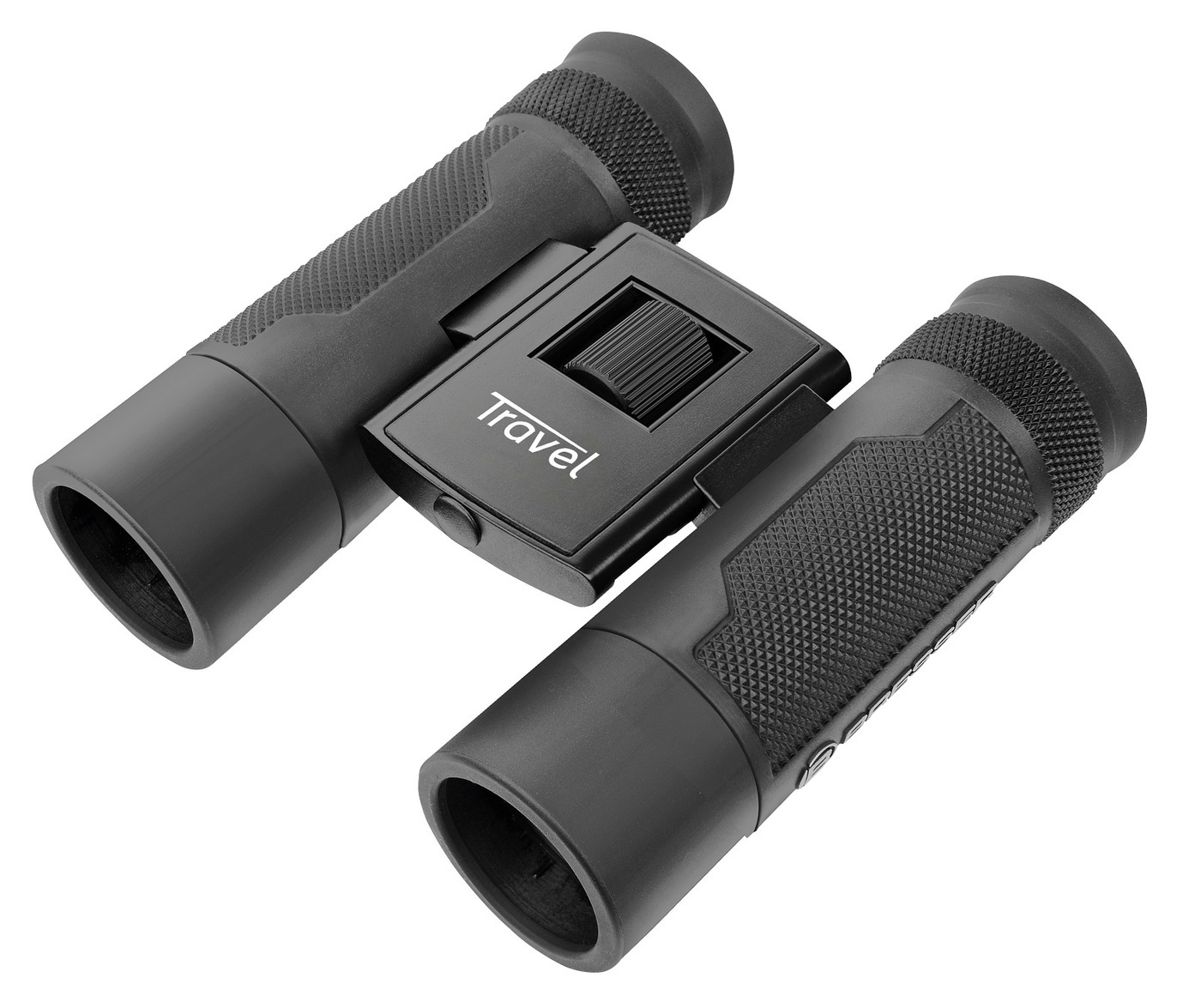

А как насчет компактных биноклей 8×20 или 8×25 для наблюдения за птицами?

Компактные бинокли 8×20 или 8×25 хороши для близких птиц при ярком дневном свете. Но они слишком тусклые для некоторых ситуаций, когда можно наблюдать за птицами, например, в сумерках, в лесу или в пасмурные дни.

Компактные бинокли — это бинокли с обычным увеличением (от 7x до 10x), но с меньшими линзами объектива менее 30 миллиметров. Они намного легче, а некоторые складываются, чтобы легко поместиться в карман, сумочку или рюкзак.

Их небольшой размер может подойти некоторым детям или взрослым с маленькими руками.

Но поскольку выходной зрачок меньше 5 мм (2,5 мм для 8×20 и 3,125 мм для 8×25), они будут заметно тусклее при слабом освещении. Они будут великолепны под солнечным небом. Они будут более темным в утреннем полумраке или под кронами деревьев. Поэтому они не лучший выбор для универсальных повседневных биноклей.

Они подходят для «второй пары» биноклей, которые вы всегда можете оставить в машине.Они могут подойти для наблюдения за птицами у вашей кормушки из окна. Это отличный бинокль для пеших прогулок. Бинокль 8×25 лучше при слабом освещении, чем 8×20.

Интересно: бинокль среднего размера 8×32 для наблюдения за птицами

Бинокль 8×32 может быть полезен для наблюдения за птицами при определенных условиях.

Бинокль среднего размера 8×32 — хороший компромисс между полноразмерным биноклем 8×42 и меньшим компактным биноклем 8×25.

Во-первых, бинокль 8×32 часто имеет те же окуляры (окулярные линзы) и призмы, что и более крупный бинокль 8×42.Таким образом, они часто имеют гораздо лучшие характеристики, чем компактные бинокли, для которых требуются призмы меньшего размера.

Они легче по весу и имеют меньший форм-фактор, чем полноразмерные бинокли. Таким образом, они обладают многими преимуществами меньшего компактного бинокля.

Выходной зрачок составляет 4,0 мм. Они будут яркими в большинстве случаев наблюдения за птицами. Но вы заметите, что они тусклее при слабом освещении по сравнению с биноклем 8×42 той же модели.

Бинокль среднего размера 8×32 может быть хорошим выбором для людей с меньшими руками или для тех, кто хочет бинокль меньшего веса, но не хочет отказываться от слишком большого оптического качества большинства компактных биноклей.

Подходит ли бинокль 10×42 для наблюдения за птицами?

Бинокль 10×42 — второй лучший выбор для биноклей для наблюдения за птицами, особенно если вы в основном наблюдаете за птицами на открытой местности за более удаленными птицами.

Мы уже обсуждали, как бинокли с 10-кратным увеличением имеют более узкое поле зрения, немного темнее при тусклом свете (выходной зрачок 4,2 мм) и увеличивают дрожание руки.

Однако они также увеличивают размер птицы на 25% по сравнению с 8-кратным биноклем.Это немаловажно.

Если у вас сильные, устойчивые руки, вы можете рассматривать бинокль 10×42 в качестве основного бинокля для наблюдения за птицами.

Бинокль с 10-кратным увеличением особенно хорош для наблюдения за птицами на открытой местности. Если вы в основном наблюдаете за более удаленными птицами при хорошем освещении, то это может быть лучшим выбором для вас. Если ваше наблюдение за птицами состоит в основном из наблюдения за утками, ястребами и куликами, то это ваши закромы.

Тем не менее, для этого типа наблюдения за птицами можно использовать зрительную трубу, обеспечивающую 25-60-кратное увеличение.

Подходит ли бинокль 10×50 для наблюдения за птицами?

Бинокль 10×50 тяжеловат для обычного наблюдения за птицами и имеет ряд других недостатков.

Бинокль такого размера у меня был несколько лет в молодости. У них яркий выходной зрачок 5,0 мм, обеспечивающий отличную яркость при тусклом свете. Однако они значительно тяжелее. А у меня была конструкция с поро-призмой (не водонепроницаемая). [Некоторые бинокли с порозводной призмой водонепроницаемы, в то время как большинство биноклей с крышной призмой — водонепроницаемые. ] Конструкция с водонепроницаемой крышной призмой была бы даже тяжелее, чем мои старые бинокли 10×50.

В этих биноклях расстояние фокусировки, как правило, не близкое. У них также может не быть хорошего удаления выходного зрачка.

Могут ли они работать на наблюдение за птицами? да. Могу ли я порекомендовать бинокль 10×50 для наблюдения за птицами? №

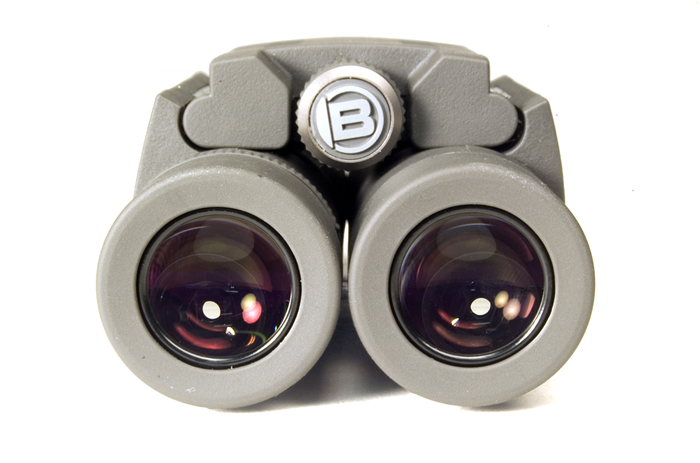

Подходит ли бинокль 10×25 для наблюдения за птицами?

Нет, бинокль 10×25 не годится для наблюдения за птицами.

Выходной зрачок 2,5 мм недопустимо тусклый.

Поле зрения будет ужасно узким, что сделает дрожание руки еще более заметным.

Я не могу рекомендовать бинокль 10×25 для наблюдения за птицами. Если бы я увидел птицу, а это были единственные доступные бинокли, я бы, конечно, поднес их к глазам. Но я бы не стал использовать их в качестве основного бинокля для наблюдения за птицами.

Подходит ли бинокль с 12-кратным увеличением для наблюдения за птицами? 15x?

Нет, бинокли с 12-кратным и 15-кратным увеличением не подходят для наблюдения за птицами.

По всем причинам 10x сложно, все остальное становится непригодным для использования. Если вам нужно увеличение, превышающее 10-кратное, вам нужно подумать о покупке зрительной трубы с прочным штативом.Зрительные трубы обычно имеют увеличение от 20 до 60 крат.

Вывод

  • Бинокль 8×42 — лучшее увеличение для наблюдения за птицами в самых разнообразных условиях.
  • Компактный бинокль 8×25 подходит для наблюдения за птицами в походе или в качестве второй пары, которую можно носить в бардачке вашего автомобиля.
  • 10×42 может быть хорошим биноклем для наблюдения за птицами, если у вас устойчивые руки и (хотя мы это не обсуждали), если вы не носите очки.
  • Средние размеры 8×32 или 10×32 могут быть хорошим компромиссом между полноразмерным и компактным биноклем.

Бинокль Celestron Nature DX ED 8×42 — отличный недорогой бинокль для начинающих орнитологов. Ознакомьтесь с моим подробным обзором .

Основы наблюдения за птицами (серия): Как начать наблюдать за птицами


Диоптрийная регулировка бинокля

Майкл и Дайан Портер (2021)

Тайна диоптрии

«Я не вижу через них ничего, », — разочарованно сказала женщина, передавая свой бинокль Дайане.Другие люди на орнитологической тропе заметили певчих птиц и дроздов, и женщина хотела поучаствовать в веселье.

Дайан посмотрела в бинокль, а wooo , это была головокружительная неразбериха! Диана проверила диоптрийную настройку на правом стволе. повернул его на ноль и вернул.

Женщина снова посмотрела в бинокль, и ее лицо расплылось в широкой улыбке. «Это удивительно!» воскликнула она. Теперь они работают! »

Проблема заключалась в диоптрийной настройке, которая позволяет биноклю компенсировать разницу между вашими глазами.Это отличная функция, которая есть во всех хороших биноклях. Однако, если кто-то не знает о диоптрийной настройке, он может случайно выключить ее настройку. Тогда две стороны не смогут сфокусироваться на одинаковом расстоянии. И бинокль приходит в негодность, каким бы хорошим он ни был на самом деле.

Как работают настройки диоптрий

Основная ручка фокусировки одновременно регулирует левую и правую стороны бинокля. Однако ваши два глаза могут не фокусироваться на одном и том же расстоянии, поэтому один глаз останется немного не в фокусе.Если в твоих глазах такая разница, диоптрийная регулировка позволяет изменять фокусировку только на правой стороне.

После того, как вы выполнили эту настройку, с тех пор обе стороны поддерживают одинаковые отношения друг с другом. Таким образом, теперь вы можете сфокусировать оба глаза с помощью центральной ручки фокусировки, независимо от того, фокусируетесь ли вы близко или далеко.

Два вида диоптрий

Существует два типа механизмов диоптрийной коррекции. Одно — кольцо на правом окуляре.Другой находится на центральном стволе. Сначала давайте рассмотрим, как настроить диоптрийную настройку для бинокля с кольцом на правом стволе.

Вот как настроить диоптрийную регулировку вашего бинокля.

Установка нуля ~ Начните с установки диоптрии в нулевое или центральное положение. Необязательно указывать это точно. В некоторых биноклях вы увидите ноль, показывающий центр шкалы диоптрийной настройки. На других изображен другой символ, обозначающий центральное положение.Или на кольце могут быть фактурные линии или точки. Будет что-то другое, чтобы указать среднюю точку, нулевую настройку.

Кольцо можно повернуть влево или вправо от центрального положения.


Закройте вид на правую сторону ~ Закройте конец правой стороны, чтобы вы не могли видеть сквозь нее. Лучше всего использовать крышку объектива. Если у вас нет крышки объектива, вы можете наклеить на него темную карточку, или попросите друга прикрыть его рукой.

Вы будете держать оба глаза открытыми, но не хотите ничего видеть через правую линзу.


Выберите что-нибудь, на чем нужно сосредоточиться ~ Выберите что-нибудь посередине. Может, каменная черепаха во дворе напротив. Сосредоточьтесь на этом.

Бинокль фокусирует одновременно обе стороны, но вы видите только левое изображение. Если бы вы закрыли другой глаз, он сжал бы его. Давление на глазное яблоко временно меняет форму и заставляет по-другому сфокусироваться.Чтобы вернуться к своей нормальной форме, требуется некоторое время. Для диоптрийной коррекции вам нужны оба глаза в их нормальной форме. Так что держите оба глаза открытыми.

Как только вы сфокусируетесь, будьте осторожны, держите свое тело на одном и том же месте. И больше не прикасайтесь к центральной ручке фокусировки.


Переключите крышку объектива ~ Теперь вы можете использовать диоптрийную настройку для фокусировки другого глаза. Удерживайте центральное колесо фокусировки в том же положении, которое вы только что установили. Переместите крышку объектива на левую сторону, чтобы вы могли видеть сквозь правую сторону.

Снова сфокусируйся. Но на этот раз сделайте это, повернув только колесо диоптрийной настройки. Вам, вероятно, не придется слишком далеко заходить. Поверните его назад и вперед несколько раз, пока вы не определите положение, обеспечивающее наиболее резкую фокусировку для правого глаза. На этот раз вы сфокусируете только правую часть бинокля. Левая грань не меняется.


Теперь оба глаза! ~ Когда изображение через правый глаз резкое, снимите крышку объектива и посмотрите сразу в оба окуляра.

Изображение должно быть четким для обоих глаз. Теперь настройки диоптрий подходят для ваших глаз. Посмотрите на колесо диоптрий и отметьте его положение. Это ваша личная настройка диоптрий. Отныне вы всегда можете сфокусировать обе стороны одновременно, просто используя центральную ручку фокусировки.

Если вы используете бинокль совместно с другими людьми, им могут потребоваться другие настройки. Поскольку теперь вы знаете, какова ваша собственная настройка, вы можете вернуть ее на место после того, как кто-то изменит ее.


Если есть сомнения …

В высококачественных биноклях установка нуля обычно близка к тому, что вам нужно. Поэтому в любое время, когда вам нужно быстро исправить настройку диоптрии, вы можете установить ее в нулевую точку, и с тобой, вероятно, все будет в порядке. Точно так же, как Дайан помогала женщине на орнитологической тропе в то утро. (Позже во время прогулки женщина научилась настраивать бинокль на более точную настройку для себя.)


Регулировка центральной стойки

В некоторых биноклях диоптрийная регулировка находится на центральной стойке.Это обычный стиль для более дорогих биноклей высокого класса. Техника настройки диоптрийной настройки практически такая же. Вот.

Держите оба глаза открытыми, но закройте правую линзу крышкой. Это означает, что вы будете видеть только в левую часть бинокля.

Сфокусируйтесь на средний объект, используя центральное кольцо фокусировки.

Измените положение крышки объектива, чтобы видеть только правым глазом.

Открыв оба глаза и оставаясь в одном положении, сфокусируйтесь на одном и том же объекте с помощью специального кольца диоптрийной настройки на центральной стойке.Вы будете фокусироваться только на правой стороне.

Снимите крышку объектива, посмотрите обоими глазами, и наслаждайтесь правильно сфокусированным изображением сразу обоими глазами.

5 вещей, которые следует учесть перед покупкой бинокля в первый раз | Фирменные голоса

Детали

Любите ли вы природу, спорт или орнитолог, вы, вероятно, знаете, как важно иметь приличный бинокль.Однако, хотя не все из нас, вероятно, разделяют эти схожие интересы, многие люди склонны покупать бинокли для определенных целей — будь то долгожданный отпуск в живописных горах или приключенческое путешествие с друзьями.

Независимо от того, для чего вы используете бинокль, важно работать с хорошим набором оборудования, которое наилучшим образом соответствует вашим целям. А если вы планируете захватить бинокль для следующего приключения, вот краткое руководство, которое поможет вам в чем-то, что стоит вашего времени и денег.

Диаметр линзы объектива

Диаметр линз объектива определяет количество света, которое может собрать ваш бинокль. Бинокль с большим диаметром линзы объектива улавливает больше света, обеспечивая резкие и яркие изображения даже в условиях низкой освещенности. В этом отношении тепловизионные монокуляры , использующие тепловизионную технологию, являются одной из лучших ночных оптических систем, позволяющих получать детальные изображения в условиях низкой освещенности.

Увеличение

Изучите силу увеличения бинокля, учитывая, для чего он вам нужен.Нормальный диапазон увеличения составляет от 8x до 12x, что хорошо подходит для регулярного использования. Однако вы можете легко найти те, которые обладают большей или меньшей мощностью.

Знайте, что степень увеличения напрямую совпадает с полем зрения, то есть увеличение с большим увеличением сужает область поля, а малая мощность расширяет ее. Следовательно, убедитесь, что вы проверили правильную силу увеличения перед покупкой.

Удаление выходного зрачка и вес

Удаление выходного зрачка можно оценить как расстояние между окуляром и глазами с четким полем обзора.В то время как большинство биноклей могут утомлять глаза при длительном использовании, высококачественные позволяют настроить их на максимальное значение выноса выходного зрачка. Поэтому важно выбрать подходящий бинокль, который будет радовать ваши глаза.

Кроме того, вес бинокля также является важным фактором, который необходимо проанализировать перед покупкой пары. Тяжелые комплекты может быть трудно переносить на место, и для их поддержки часто требуется штатив. Таким образом, выбирайте с умом, помня обо всех важных аспектах.

Качество линзы

Качество объектива во многом определяет качество изображения. Лучшие линзы, как правило, пропускают меньше света и поэтому хорошо работают при слабом освещении, обеспечивая четкое изображение без аберраций. Кроме того, высококачественные линзы гарантируют, что цвета не смываются с изображения. Поэтому идти на компромисс с качеством линз — НЕТ! Вот почему вам следует обратиться к надежной платформе, такой как http://www.agmglobalvision.com , если вы хотите получить лучшие оптические устройства.

Помимо этого, необходимо обращать внимание на материал линз и покрытия. Покрытие линз позволяет проникать максимальному количеству света, что в свою очередь способствует определению четкости и яркости изображения.

Знакомство со стандартными терминами и определениями может помочь вам в покупке идеального бинокля. Однако, наряду с целью покупки бинокля, убедитесь, что вы учитываете свой бюджет, чтобы заключить рентабельную сделку.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Фирменные голоса содержат платный контент от наших партнеров по маркетингу.Статьи не создаются сотрудниками Native News Online. Взгляды и мнения, выраженные в Branded Voices, принадлежат авторам и не обязательно отражают официальную политику или позицию Native News Online или ее владельцев. Любой контент, предоставляемый нашими блоггерами или авторами, является их мнением и не предназначен для оскорбления какой-либо религии, этнической группы, клуба, организации, компании, отдельного лица или кого-либо или чего-либо.

Бинокль | Военная вики | Fandom

Типичный бинокль с призмой Порро

Бинокль, от отца Шерубина д’Орлеана, 1681, Musée des Arts et Métiers

Бинокль или полевой бинокль — это два телескопа, установленных бок о бок и выровненных друг с другом. в одном направлении, позволяя зрителю использовать оба глаза (бинокулярное зрение) при просмотре удаленных объектов.Большинство из них рассчитаны на то, чтобы их можно было держать обеими руками, хотя размеры широко варьируются от оперных очков до больших военных моделей, установленных на пьедестале.

В отличие от (монокулярного) телескопа, бинокль предоставляет пользователям трехмерный файл: для более близких объектов два вида, представленные каждому из глаз зрителя с немного разных точек обзора, создают объединенное изображение с впечатлением глубины.

Оптические конструкции []

Бинокль Галилея []

Галилеевы бинокли

Практически с момента изобретения телескопа в 17 веке, кажется, были исследованы преимущества установки двух из них бок о бок для бинокулярного зрения. [1] В большинстве ранних биноклей использовалась оптика Галилея; то есть они использовали выпуклый объектив и вогнутую линзу окуляра. Галилеевский дизайн имеет то преимущество, что представляет собой прямое изображение, но имеет узкое поле зрения и не допускает очень большого увеличения. Этот тип конструкции до сих пор используется в очень дешевых моделях, в оперных или театральных очках. Дизайн Галилея также используется в бинокулярных хирургических и ювелирных лупах с малым увеличением, поскольку они могут быть очень короткими и давать прямое изображение без дополнительной или необычной монтажной оптики, что снижает расходы и общий вес. У них также есть большие выходные зрачки, что делает центрирование менее критичным, а узкое поле зрения хорошо работает в этих приложениях. [2] Они обычно устанавливаются на оправу очков или подгоняются под очки.

Бинокли с кеплеровской оптикой []

Улучшенное изображение и большее увеличение достигаются в биноклях, использующих оптику Кеплера, где изображение, сформированное линзой объектива, просматривается через положительную линзу окуляра (окуляр). Поскольку кеплеровская конфигурация создает перевернутое изображение, используются разные методы, чтобы повернуть изображение вправо.

Бинокли с выдвижными линзами []

Поперечное сечение узла ретрансляционной линзы — система 2.

В апризматических биноклях с кеплеровской оптикой (которые иногда называли «двойными телескопами») каждая трубка имеет одну или две дополнительные линзы (ретрансляционные линзы) между объективом и окуляром. Эти линзы используются для создания изображения. У биноклей с выдвижными линзами был серьезный недостаток: они были слишком длинными. Такие бинокли были популярны в 1800-х годах (например, Г.& S.Merz), но устарели вскоре после того, как компания Karl Zeiss представила улучшенные призматические бинокли в 1890-х годах. [3]

Бинокль с призмой []

Оптические призмы, добавленные в дизайн, — еще один способ повернуть изображение вверх, обычно это призма Порро или призмы крыши. [4]

Бинокль с призмой Порро []

Дизайн с двойной призмой Порро

Бинокль с призмой Порро

Бинокль с призмой Порро назван в честь итальянского оптика Игнацио Порро, который запатентовал эту систему построения изображения в 1854 году, которая позже была усовершенствована такими производителями, как компания Carl Zeiss, в 1890-х годах. [1] В биноклях этого типа для создания изображения используется призма Порро в Z-образной конфигурации с двойной призмой. Благодаря этой особенности бинокль получается широким, с линзами объектива, которые хорошо разделены, но смещены относительно окуляров. Конструкции призм Порро имеют дополнительное преимущество, заключающееся в том, что оптический путь складывается так, что физическая длина бинокля меньше фокусного расстояния объектива, а более широкое расстояние между объективами дает лучшее ощущение глубины. Таким образом, продольный размер бинокля уменьшается.

Бинокль с крышной призмой []

Конструкция призмы «крыша» Аббе-Кенига

Бинокль с призмой «крыша» Шмидта-Печана

Бинокль, использующий призму крыши, возможно, появился еще в 1870-х годах в конструкции Ахилла Виктора Эмиля Добресса. [5] [6] В большинстве биноклей с крышной призмой используется либо призма Аббе-Кенига (названная в честь Эрнста Карла Аббе и Альберта Кенига и запатентованная Карлом Цейсом в 1905 году), либо призма Шмидта-Пехана (изобретенная в 1899 году). чтобы выровнять изображение и сложить оптический путь.У них линзы объективов примерно на одной линии с окулярами.

Крышные призмы создают более узкий и компактный прибор, чем призмы Порро. Также есть разница в яркости изображения. Бинокль с призмой Порро по своей природе дает более яркое изображение, чем бинокль с крышной призмой Шмидта-Пехана с тем же увеличением, размером объектива и оптическим качеством, потому что в этой конструкции с крышной призмой используются посеребренные поверхности, которые снижают светопропускание на 12–15%.Конструкции крышных призм также требуют более жестких допусков для юстировки их оптических элементов (коллимации). Это увеличивает их расходы, поскольку конструкция требует, чтобы они использовали фиксированные элементы, которые должны быть установлены на заводе с высокой степенью коллимации. Бинокли с призмами Порро иногда нуждаются в повторной юстировке наборов призм для обеспечения коллимации. Фиксированное выравнивание в конструкциях с крышной призмой означает, что бинокль обычно не требует повторной коллимации. [7]

Оптические параметры []

Параметры, перечисленные на крышке призмы, описывающей бинокли с 7-кратным увеличением, диаметром объектива 50 мм и полем зрения 372 футов (113 м) на расстоянии 1000 ярдов (910 м).

Бинокли

обычно разрабатываются для конкретных применений.Эти различные конструкции требуют определенных оптических параметров, которые могут быть указаны на крышке призмы бинокля. Вот эти параметры:

Увеличение []

В качестве первого числа в описании бинокля (например, 7 x35, 8 x50), увеличение — это отношение фокусного расстояния объектива к фокусному расстоянию окуляра. Это дает увеличительную силу бинокля (иногда выражаемую как «диаметр»). Например, коэффициент увеличения 7 дает изображение в 7 раз больше, чем исходное изображение, видимое с такого расстояния.Желаемая величина увеличения зависит от предполагаемого применения и в большинстве биноклей является постоянной, не регулируемой функцией устройства (за исключением биноклей с зумом). Ручные бинокли обычно имеют увеличение от 7 до 10, поэтому они будут менее восприимчивы к воздействию рукопожатий. [8] Чем больше увеличение, тем меньше поле зрения, и для стабильности изображения может потребоваться штатив. Некоторые специализированные бинокли для астрономии или военного использования имеют увеличение от 15 до 25 крат. [9]

Диаметр объектива []

В качестве второго числа в описании бинокля (например, 7x 35 , 8x 50 ) диаметр линзы объектива определяет разрешение (резкость) и количество света, которое может быть собрано для формирования изображения. Когда два разных бинокля имеют одинаковое увеличение, одинаковое качество и достаточно согласованный выходной зрачок (см. Ниже), больший диаметр объектива дает «более яркий» [10] [11] [12] и более четкое изображение. [13] [14] Таким образом, 8 × 40 даст более «яркое» и резкое изображение, чем 8 × 25, даже если оба увеличивают изображение одинаково в восемь раз. Большие передние линзы в 8 × 40 также производят более широкие лучи света (выходной зрачок), выходящие из окуляров. Это делает его более удобным для просмотра с 8 × 40, чем с 8 × 25. Бинокль 10×50 лучше 8×40 по увеличению, резкости и световому потоку. Объективный диаметр обычно выражается в миллиметрах. Принято классифицировать бинокли с увеличением × , диаметром объектива ; е.г. 7 × 50 . Бинокли меньшего размера могут иметь диаметр всего 22 мм; 35 мм и 50 мм — стандартный диаметр для полевых биноклей; астрономические бинокли имеют диаметр от 70 до 150 мм. [9]

Поле зрения []

Поле зрения бинокля зависит от его оптической конструкции и, как правило, обратно пропорционально силе увеличения. Обычно это записывается в линейном значении, например, сколько футов (метров) шириной будет видно на 1000 ярдов (или 1000 м), или в угловом значении, которое можно увидеть в градусах.

Выпускной ученик []

Бинокль концентрирует свет, собранный объективом, в пучок, диаметр выходного зрачка которого равен диаметру объектива, деленному на кратность увеличения. Для максимально эффективного сбора света и получения самого яркого изображения, а также для максимальной резкости, [11] выходной зрачок должен быть равен диаметру зрачка человеческого глаза — около 7 мм ночью и около 3 мм днем, уменьшаясь с возрастом. Если световой конус, исходящий из бинокля, на больше, чем на зрачок, в который он входит, то любой свет, превышающий размер зрачка, теряется.В дневное время зрачок человека обычно расширен примерно на 3 мм, что примерно равно выходному зрачку бинокля 7 × 21. Гораздо больший бинокль 7×50 будет давать световой конус больше, чем зрачок, в который он входит, и этот свет в дневное время будет тратить впустую. Выходной зрачок, который слишком мал , также представит наблюдателю более тусклый обзор, поскольку используется только небольшая часть светосборной поверхности сетчатки. [11] [15] Для приложений, где необходимо носить с собой оборудование (наблюдение за птицами, охота), пользователи выбирают гораздо меньшие (более легкие) бинокли с выходным зрачком, который соответствует их ожидаемому диаметру диафрагмы, поэтому они будут иметь максимальное разрешение и не выдерживают веса израсходованной апертуры. [14] Увеличенный выходной зрачок облегчает размещение глаза там, где он может получать свет: подойдет любой световой конус большого выходного зрачка. Такая простота размещения помогает избежать, особенно в биноклях с большим полем зрения, виньетирования, которое приводит к тому, что изображение становится затемненным, потому что свет от них частично блокируется, и это означает, что изображение можно быстро найти, что важно при поиске. у птиц или диких животных, которые быстро движутся, или для моряка на палубе качающейся лодки или корабля.Бинокль с узким выходным зрачком также может быть утомительным, потому что инструмент необходимо держать точно на месте перед глазами, чтобы обеспечить качественное изображение. Наконец, многие люди используют бинокли в сумерках, в пасмурную погоду и ночью, когда их зрачки больше. Таким образом, дневной выходной зрачок не является желательным стандартом для всех. С точки зрения комфорта, простоты использования и гибкости применения, бинокли большего размера с большим выходным зрачком являются удовлетворительным выбором, даже если их возможности не используются в полной мере днем.

Удаление выходного зрачка []

Удаление выходного зрачка — это расстояние от задней линзы окуляра до выходного зрачка или точки глаза. [16] Это расстояние, на котором наблюдатель должен расположить свой глаз за окуляром, чтобы увидеть изображение без виньетирования. Чем больше фокусное расстояние окуляра, тем больше возможное удаление выходного зрачка. У биноклей вынос выходного зрачка может составлять от нескольких миллиметров до 2,5 сантиметров и более. Удаление выходного зрачка может быть особенно важным для тех, кто носит очки.Глаз носителя очков обычно находится дальше от наглая, что требует большего удаления выходного зрачка, чтобы избежать виньетирования и, в крайних случаях, сохранить все поле зрения. Бинокль с коротким выносом выходного зрачка также может быть затруднен в тех случаях, когда трудно удерживать его устойчиво.

Близкое расстояние фокусировки []

Близкое расстояние фокусировки — это ближайшая точка, на которую может сфокусироваться бинокль. Это расстояние варьируется от 0,5 м до 30 м, в зависимости от конструкции бинокля.Если расстояние фокусировки мало по сравнению с увеличением, бинокль можно использовать также для просмотра деталей, не видимых невооруженным глазом.

Окуляры []

Основная статья: Окуляр

Бинокулярные окуляры обычно состоят из трех или более линз в двух или более группах. Линза, наиболее удаленная от глаза зрителя, называется полевой линзой , а ближайшая к глазу линза — глазная линза . Наиболее распространена конфигурация, изобретенная в 1849 году Карлом Келлнером.В этой конструкции линза глаза представляет собой плоско-вогнутый / двояковыпуклый ахроматический дублет (плоская часть формы, обращенная к глазу), а полевая линза представляет собой двояковыпуклый синглет. В 1975 году был разработан перевернутый окуляр Келлнера, в котором полевая линза представляет собой двойной вогнутый / двойной выпуклый ахроматический дублет, а линза глаза представляет собой двойной выпуклый синглет. Обратный Келлнер обеспечивает на 50% большее удаление выходного зрачка и лучше работает с малым фокусным соотношением, а также имеет немного более широкое поле зрения. [17]

В широкоугольных биноклях обычно используется какая-то конфигурация Эрфле, запатентованная в 1921 году. Они состоят из пяти или шести элементов в трех группах. Группы могут быть двумя ахроматическими дублетами с двойным выпуклым синглетом между ними или все могут быть ахроматическими дублетами. Эти окуляры, как правило, не работают так же хорошо, как окуляры Келлнера при большом увеличении, потому что они страдают астигматизмом и призрачными изображениями. Однако у них большие линзы для глаз, отличное удаление выходного зрачка и их удобно использовать при меньшем увеличении. [17]

Механическая конструкция []

Фокус и регулировка []

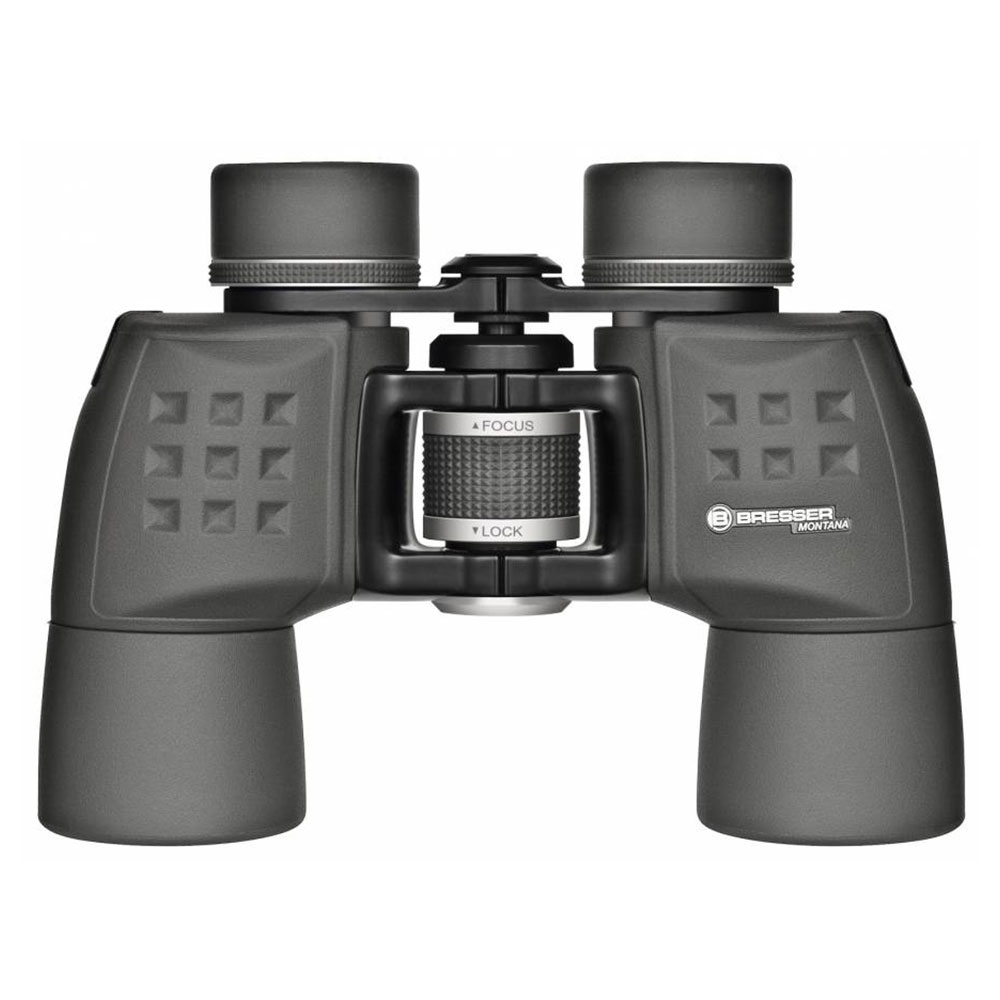

Бинокль с центральной фокусировкой и регулируемым межзрачковым расстоянием

Бинокль имеет устройство фокусировки, которое изменяет расстояние между линзами окуляра и объектива.Обычно для обеспечения фокуса используются два разных механизма: «независимый фокус» и «центральный фокус»:

  • Независимая фокусировка — это устройство, в котором два телескопа фокусируются независимо путем регулировки каждого окуляра. Бинокли, предназначенные для интенсивного использования в полевых условиях, например в военных целях, традиционно использовали независимую фокусировку.
  • Центральная фокусировка — это устройство, которое включает в себя вращение центрального фокусирующего колеса для одновременной регулировки обеих трубок.Кроме того, один из двух окуляров можно дополнительно отрегулировать для компенсации различий между глазами зрителя (обычно путем поворота окуляра в его креплении). Поскольку изменение фокуса, производимое регулируемым окуляром, можно измерить в обычной единице преломляющей силы, диоптрии, сам регулируемый окуляр часто называют диоптрия . После того, как эта регулировка сделана для данного зрителя, бинокль можно перефокусировать на объект на другом расстоянии, используя колесо фокусировки для совмещения обеих тубусов без перенастройки окуляра.

Существуют бинокли с «бесфокусным» или «фиксированным фокусом», у которых нет другого механизма фокусировки, кроме регулировок окуляра, которые должны быть установлены для глаз пользователя и оставлены фиксированными. Это считается компромиссным дизайном, подходящим для удобства, но не очень подходящим для работы, выходящей за рамки их проектного диапазона. [18]

Бинокль может обычно использоваться без очков близорукими (близорукими) или дальнозоркими (дальнозоркими) пользователями, просто отрегулировав фокус немного дальше.Большинство производителей оставляют небольшой дополнительный доступный диапазон фокусных расстояний за пределами бесконечной остановки / настройки, чтобы учесть это при фокусировке на бесконечность. [ необходима ссылка ] Тем не менее, людям с серьезным астигматизмом может потребоваться использование очков при использовании бинокля.

Люди, пользующиеся биноклями

Некоторые бинокли имеют регулируемое увеличение, бинокль с увеличением , предназначенный для того, чтобы дать пользователю возможность иметь одну пару биноклей с широким диапазоном увеличения, обычно с помощью рычага масштабирования.Это достигается за счет сложной серии регулировочных линз, аналогичных зум-объективу камеры. Эти конструкции считаются компромиссом и даже уловкой [19] , поскольку они добавляют биноклю объем, сложность и хрупкость. Сложный оптический путь также приводит к узкому полю зрения и большому падению яркости при большом увеличении. [20] Модели также должны соответствовать увеличению для обоих глаз во всем диапазоне увеличения и поддерживать коллимацию, чтобы избежать напряжения глаз и усталости. [21]

Большинство современных биноклей также регулируются с помощью шарнирной конструкции, которая позволяет регулировать расстояние между двумя половинками телескопа для удобства зрителей с разным расстоянием между глазами или «межзрачковым расстоянием».Большинство из них оптимизированы для межзрачкового расстояния (обычно 56 мм) для взрослых. [22]

Стабильность изображения []

В некоторых биноклях используется технология стабилизации изображения для уменьшения дрожания при большом увеличении. Это достигается с помощью гироскопа, перемещающего часть инструмента, или с помощью механизмов, приводимых в действие гироскопическими или инерциальными детекторами, или с помощью крепления, предназначенного для противодействия и гашения эффекта сотрясения. Стабилизация может быть включена или отключена пользователем по мере необходимости.Эти методы позволяют держать в руках бинокль с увеличением до 20 × и значительно улучшают стабильность изображения инструментов с малым увеличением. Есть некоторые недостатки: изображение может быть не таким хорошим, как у лучших нестабилизированных биноклей, когда они установлены на штатив, стабилизированные бинокли также имеют тенденцию быть более дорогими и тяжелыми, чем нестабилизированные бинокли аналогичной спецификации.

Выравнивание []

Два телескопа в бинокле выставлены параллельно (коллимированы) для получения единого кругового, очевидно трехмерного изображения.Несоосность приведет к тому, что бинокль будет давать двойное изображение. Даже небольшое смещение вызовет смутный дискомфорт и зрительное утомление, поскольку мозг пытается объединить искаженные изображения. [23]

Юстировка выполняется небольшими перемещениями призм, регулировкой внутренней опорной ячейки или поворотом внешних установочных винтов, или регулировкой положения объектива с помощью эксцентриковых колец, встроенных в ячейку объектива. Выравнивание обычно выполняется профессионалом, хотя конечный пользователь может получить доступ к внешним функциям регулировки.

Оптические покрытия []

Основная статья: Оптическое покрытие

Бинокли с красным многослойным покрытием

Поскольку типичный бинокль имеет от 6 до 10 оптических элементов [24] с особыми характеристиками и до 16 поверхностей типа воздух-стекло, производители биноклей используют различные типы оптических покрытий по техническим причинам и для улучшения создаваемого ими имиджа.

Антибликовые покрытия []

Основная статья: Антибликовое покрытие

Антибликовое покрытие снижает потери света на каждой оптической поверхности за счет отражения от каждой поверхности.Уменьшение отражения с помощью антибликового покрытия также снижает количество «потерянного» света внутри бинокля, из-за которого изображение может казаться мутным (низкая контрастность). Бинокль с хорошим оптическим покрытием может дать более яркое изображение, чем бинокль без покрытия с большим объективом, благодаря лучшему пропусканию света через узел. Классическим материалом для покрытия линз является фторид магния, который уменьшает отраженный свет с 5% до 1%. Современные покрытия линз состоят из сложных многослойных и отражают только 0.25% или меньше, чтобы получить изображение с максимальной яркостью и естественными цветами.

Покрытия для фазовой коррекции []

В биноклях с крышными призмами световой путь разделяется на два пути, которые отражаются по обе стороны от конька кровельной призмы. Одна половина света отражается от поверхности крыши 1 к поверхности крыши 2. Другая половина света отражается от поверхности крыши 2 к поверхности 1. Это приводит к тому, что свет становится частично поляризованным (из-за явления, называемого углом Брюстера). Во время последующих отражений направление этого вектора поляризации изменяется, но оно изменяется по-разному для каждого пути, подобно маятнику Фуко.Когда свет, следующий двумя путями, рекомбинирует, векторы поляризации каждого пути не совпадают. Угол между двумя векторами поляризации называется фазовым сдвигом , или геометрической фазой, или фазой Берри. Эта интерференция между двумя траекториями с разной геометрической фазой приводит к различному распределению интенсивности в изображении, уменьшая видимый контраст и разрешение по сравнению с системой установки призм Порро. [25] Эти нежелательные интерференционные эффекты могут быть подавлены осаждением из паровой фазы специального диэлектрического покрытия, известного как фазово-корректирующее покрытие или P-покрытие на поверхности кровли призмы кровли.Это покрытие корректирует разницу в геометрической фазе между двумя путями, поэтому оба имеют фактически одинаковый фазовый сдвиг, и никакие помехи не ухудшают изображение.

Бинокли, в которых используется кровельная призма Шмидта – Пехана или кровельная призма Аббе – Кенига, выигрывают от фазовых покрытий. Бинокли с призмой Порро не разделяют лучи и поэтому не требуют фазовых покрытий.

Металлические зеркальные покрытия []

Основная статья: Зеркало

В биноклях с крышными призмами Шмидта – Пехана зеркальные покрытия добавляются на некоторые поверхности кровельной призмы, потому что свет падает на одну из границ стекло-воздух призмы под углом меньше критического, поэтому полное внутреннее отражение не происходит. .Без зеркального покрытия большая часть этого света была бы потеряна. Используется алюминиевое зеркальное покрытие призмы Шмидта – Пехана (коэффициент отражения от 87% до 93%) или серебряное покрытие (коэффициент отражения от 95% до 98%).

В старых конструкциях использовались серебряные зеркальные покрытия, но эти покрытия окислялись и со временем теряли отражательную способность в незапечатанных биноклях. Алюминиевые зеркальные покрытия использовались в более поздних незапечатанных конструкциях, потому что они не тускнеют, хотя имеют более низкую отражательную способность, чем серебро. В современном дизайне используется либо алюминий, либо серебро.Серебро используется в современных высококачественных конструкциях, которые герметизированы и заполнены инертной атмосферой азота или аргона, так что серебряное зеркальное покрытие не тускнеет. [26]

Бинокли с призмой Порро и бинокли с крышной призмой, использующие крышную призму Аббе – Кенига, обычно не используют зеркальные покрытия, потому что эти призмы отражают со 100% -ной отражательной способностью, используя полное внутреннее отражение в призме.

Диэлектрические зеркальные покрытия []

Основная статья: Диэлектрическое зеркало

Диэлектрические покрытия используются в крышных призмах Шмидта – Пехана, чтобы заставить поверхности призм действовать как диэлектрическое зеркало.Неметаллическое диэлектрическое отражающее покрытие образовано из нескольких слоев чередующихся материалов с высоким и низким показателем преломления, нанесенных на отражающие поверхности призмы крыши. Каждый отдельный слой отражает узкую полосу световых частот, поэтому для отражения белого света требуется несколько слоев, каждый из которых настроен на свой цвет. Это многослойное покрытие увеличивает отражательную способность от поверхностей призм, действуя как распределенный брэгговский отражатель. Хорошо продуманное диэлектрическое покрытие может обеспечить коэффициент отражения более 99% в видимом спектре света.Эта отражательная способность значительно улучшена по сравнению с алюминиевым зеркальным покрытием (от 87% до 93%) или серебряным зеркальным покрытием (от 95% до 98%).

Бинокли с призмой Порро и бинокли с крышной призмой с крышной призмой Аббе-Кенига не используют диэлектрическое покрытие, потому что эти призмы отражают с очень высокой отражательной способностью за счет полного внутреннего отражения в призме, а не требуют зеркального покрытия.

Термины, используемые для описания покрытий []

Специальные световозвращающие покрытия на больших морских биноклях

Для всех биноклей []

Наличие каких-либо покрытий в биноклях обычно обозначается следующими терминами:

  • оптика с покрытием : одна или несколько поверхностей имеют антибликовое однослойное покрытие.
  • с полным покрытием : все поверхности типа воздух-стекло имеют однослойное антибликовое покрытие. Однако пластиковые линзы, если они используются, могут не иметь покрытия. [ необходима ссылка ] .
  • многослойное покрытие : одна или несколько поверхностей имеют антибликовое многослойное покрытие.
  • с многослойным покрытием : все поверхности типа воздух-стекло имеют многослойное антибликовое покрытие.
Только для биноклей с крышными призмами (не требуется для призм Порро) []
  • с фазовым покрытием или P-покрытие : призма крыши имеет фазокорректирующее покрытие
  • с алюминиевым покрытием : призматические зеркала на крыше имеют алюминиевое покрытие (по умолчанию, если зеркальное покрытие не упоминается).
  • с серебряным покрытием : зеркала на крыше с серебряным покрытием
  • с диэлектрическим покрытием : зеркала призмы на крыше имеют диэлектрическое покрытие

Приложения []

Общее использование []

Башенный оптический бинокль с монетоприемником

Переносные бинокли варьируются от небольших 3х10 галилеевых оперных очков, используемых в театрах, до очков с 7–12-кратным увеличением и объективами диаметром от 30 до 50 мм для типичного использования на открытом воздухе.

На многих туристических объектах установлены бинокли с монетоприемником, установленные на пьедесталах, чтобы посетители могли ближе рассмотреть достопримечательность.

Землеустройство и сбор географических данных []

Хотя технологии превзошли использование биноклей для сбора данных, исторически это были продвинутые инструменты, используемые географами и другими геофизиками. Бинокли и сегодня могут обеспечить визуальную помощь при съемке больших площадей.

Наблюдение за птицами []

Наблюдение за птицами — очень популярное хобби среди любителей природы и животных, а бинокль — их самый простой инструмент.Обычно используются бинокли с увеличением от 7x до 10x.

Охота []

Охотники обычно используют бинокли в полевых условиях, чтобы увидеть диких животных, которые находятся слишком далеко, чтобы их можно было заметить невооруженным глазом. Охотники чаще всего используют бинокли с 8-кратным увеличением с пропусканием света и достаточно большими объективами, чтобы улавливать свет в условиях низкой освещенности. [27]

Дальномер []

Многие бинокли имеют прицельную сетку (шкалу), наложенную на изображение.Эта шкала позволяет оценить расстояние до объекта, если высота объекта известна (или может быть оценена). В обычном бинокле Mariner 7 × 50 эти шкалы имеют угол между отметками 5 мил. [28] Один мил эквивалентен углу между верхом и низом объекта высотой один метр на расстоянии 1000 метров.

Следовательно, для оценки расстояния до объекта с известной высотой используется формула:

где:

  • — это Расстояние до объекта в метрах.
  • — это известная высота объекта .
  • — угловая высота объекта под номером Mil .

При типичной шкале 5 мил (каждая отметка 5 мил) маяк высотой 3 отметки, который, как известно, имеет высоту 120 метров, находится на расстоянии 8000 метров.

Военный []

Корабельные бинокли

Бинокли от Nagato ; экспонируется в Национальном музее Второй мировой войны

Бинокли давно используются в военных целях. Галилеевы конструкции широко использовались до конца XIX века, когда они уступили место типам призм Порро. Бинокли, предназначенные для общего военного использования, обычно более прочны, чем их гражданские аналоги. Как правило, они избегают хрупкого расположения центра фокуса в пользу независимого фокуса, что также обеспечивает более легкую и эффективную защиту от атмосферных воздействий. Наборы призм в военных биноклях могут иметь избыточное алюминированное покрытие на наборах призм, чтобы гарантировать, что они не потеряют свои отражающие качества при намокании.

Один вариант формы назывался «траншейный бинокль», комбинация бинокля и перископа, часто используемая для целей артиллерийского наблюдения. Он выступал всего на несколько дюймов над парапетом, таким образом удерживая голову зрителя в траншее.

Военные бинокли времен холодной войны иногда оснащались пассивными датчиками, обнаруживающими активное ИК-излучение, в то время как современные бинокли обычно оснащены фильтрами, блокирующими лазерные лучи, используемые в качестве оружия. Кроме того, бинокли, предназначенные для использования в военных целях, могут включать в себя стадиометрическую сетку в одном окуляре для облегчения оценки дальности.

Есть бинокли, разработанные специально для гражданского и военного использования на море. Ручные модели будут иметь размеры от 5 × до 7 ×, но с очень большими наборами призм в сочетании с окулярами, предназначенными для значительного удаления выходного зрачка. Эта оптическая комбинация предотвращает виньетирование или потемнение изображения, когда бинокль наклоняется и вибрирует относительно глаза зрителя. Большие модели с большим увеличением и большими объективами также используются в фиксированных креплениях.

Использовались очень большие морские бинокулярные дальномеры (расстояние между двумя линзами объектива до 15 метров, вес 10 тонн, для прицеливания морских целей времен Второй мировой войны на расстоянии 25 км), хотя технологии конца 20-го века сделали это применение в основном излишним. .

Астрономический []

Бинокль 25 × 150, адаптированный для астрономических целей

Бинокль широко используется; их широкое поле зрения делает их полезными для поиска комет и сверхновых (гигантский бинокль) и общих наблюдений (портативный бинокль). Бинокли, специально предназначенные для астрономических наблюдений, будут иметь объективы с большей апертурой (в диапазоне 70 мм или 80 мм), потому что диаметр линзы объектива увеличивает общее количество захваченного света и, следовательно, определяет самую слабую звезду, которую можно наблюдать.Бинокли, разработанные специально для астрономических наблюдений (часто 80 мм и больше), иногда проектируются без призм, чтобы обеспечить максимальное пропускание света. Такие бинокли также обычно имеют сменные окуляры для разного увеличения. Бинокли с большим увеличением и большим весом обычно требуют какого-либо крепления для стабилизации изображения. 10-кратное увеличение обычно считается практическим пределом для наблюдения в портативный бинокль. Бинокли мощнее 15 × 70 требуют опоры какого-либо типа.Изготовители телескопов-любителей сделали гораздо более крупные бинокли, в основном с использованием двух преломляющих или отражающих астрономических телескопов.

Особенно важно для просмотра в условиях слабого освещения и астрономических наблюдений соотношение между увеличением и диаметром линзы объектива. Меньшее увеличение обеспечивает более широкое поле зрения, что полезно для просмотра Млечного Пути и больших туманных объектов (называемых объектами глубокого космоса), таких как туманности и галактики. Большой (типичный 7 мм при использовании 7×50) выходной зрачок [объектив (мм) / мощность] этих устройств приводит к тому, что небольшая часть собранного света не может использоваться людьми, чьи зрачки недостаточно расширяются.Например, зрачки людей старше 50 редко расширяются более чем на 5 мм. Большой выходной зрачок также собирает больше света от фонового неба, эффективно уменьшая контраст, что затрудняет обнаружение слабых объектов, за исключением, возможно, удаленных мест с незначительным световым загрязнением. Многие астрономические объекты с величиной 8 и более ярких, такие как звездные скопления, туманности и галактики, перечисленные в Каталоге Мессье, легко просматриваются в ручной бинокль в диапазоне от 35 до 40 мм, который используется во многих домашних хозяйствах для наблюдения за птицами, охоты. и просмотр спортивных событий.Для наблюдения за небольшими звездными скоплениями, туманностями и галактиками бинокулярное увеличение является важным фактором для видимости, потому что эти объекты кажутся крошечными при типичном бинокулярном увеличении. [29]

Смоделированный вид галактики Андромеды (Мессье 31) в бинокль

Некоторые рассеянные скопления, такие как яркое двойное скопление (NGC 869 и NGC 884) в созвездии Персея, и шаровые скопления, такие как M13 в Геркулесе легко обнаружить.Среди туманностей также легко увидеть M17 в Стрельце и Североамериканскую туманность (NGC 7000) в Лебеде. Бинокль может показать несколько двойных звезд с более широким разделением, таких как Альбирео в созвездии Лебедя.

Ряд объектов солнечной системы, которые в большинстве случаев полностью невидимы для человеческого глаза, могут быть обнаружены в бинокль среднего размера, включая более крупные кратеры на Луне; тусклые внешние планеты Уран и Нептун; внутренние «малые планеты» Церера, Веста и Паллада; Самый большой спутник Сатурна Титан; и галилеевы спутники Юпитера. Несмотря на то, что Уран и Веста видны без посторонней помощи в чистом небе, для их легкого обнаружения требуется бинокль. Бинокль 10 × 50 имеет видимую визуальную величину от +9,5 до +11 в зависимости от условий неба и опыта наблюдателя. [30] Астероиды, такие как Интерамния, Давида, Европа и, за исключением исключительных условий, Гигия, слишком тусклые, чтобы их можно было увидеть в обычные бинокли. Точно так же слишком тусклыми, чтобы их можно было увидеть в большинство биноклей, находятся спутники планет, за исключением Галилеи и Титана, а также карликовые планеты Плутон и Эрида.Другие сложные бинокулярные цели включают фазы Венеры и кольца Сатурна. Только бинокль с очень большим увеличением, 20x или выше, способен различать кольца Сатурна до узнаваемой степени. Бинокль с большим увеличением иногда может показать один или два пояса облаков на диске Юпитера, если оптика и условия наблюдения достаточно хороши.

Список производителей биноклей []

Есть много компаний, которые производят бинокли, как прошлые, так и настоящие. Они включают:

  • Барр и Страуд (Великобритания) — коммерческие продажи биноклей и основной поставщик Королевскому флоту во время Второй мировой войны. Новые бинокли Barr & Stroud в настоящее время производятся в Китае (ноябрь 2011 г.) и распространяются компанией Optical Vision Ltd.
  • .
  • Bausch & Lomb (США) — не производит бинокли с 1976 года, когда они передали лицензию на свое имя компании Bushnell, Inc., которая производила бинокли под маркой Bausch & Lomb до истечения срока действия лицензии, которая не была продлена в 2005 году.
  • BELOMO (Беларусь) — выпускаются как модели призмы Порро, так и призмы кровельной.
  • Брессер (Германия)
  • Корпорация Бушнелл (США)
  • Canon Inc (Япония) — I.S. серия: варианты порро
  • Celestron
  • Docter Optics (Германия) — серия Nobilem: призмы Порро
  • Fujinon (Япония) — серии FMTSX, FMTSX-2, MTSX: porro
  • I.O.R. (Румыния)
  • Красногорский завод (Россия) — модели призм Порро и крышной призмы, модели с оптическими стабилизаторами. Завод входит в холдинг Shvabe Holding Group
  • .
  • Leica Camera (Германия) — Ultravid, Duovid, Geovid, Trinovid: все это кровельная призма
  • Leupold & Stevens, Inc (США)
  • Meade Instruments (США) — Glacier (призма крыши), TravelView (порро), CaptureView (призма складной крыши) и Astro Series (призма крыши).Также продается под названием Coronado .
  • Meopta (Чехия) — Meostar B1 (кровельная призма)
  • Минокс
  • Nikon (Япония) — серии EDG, High Grade, Monarch 3, 5, 7, RAII и Spotter: кровельная призма; Серии Prostar, Superior E, E и Action EX: порро; Серия Prostaff, серия Aculon
  • Olympus Corporation (Япония)
  • Pentax (Япония) — серия DCFED / SP / XP: кровельная призма; Серия UCF: перевернутое порро; Серия PCFV / WP / XCF: porro
  • Steiner-Optik (немецкий) (Германия) [31]
  • PCO S.А. (Польша) — в основном военного назначения
  • Сунагор (Япония)
  • Swarovski Optik [32]
  • Такахаси Сейсакушо (Япония)
  • Таско
  • Vixen (телескопы) (Япония) — Apex / Apex Pro: кровельная призма; Ultima: порро
  • Вивитар (США)
  • Vortex Optics (США)
  • Yukon Optics (во всем мире)
  • Zeiss (Германия) — FL, Victory, Conquest: кровельная призма; 7 × 50 BGAT / T: porro, 15 × 60 BGA / T: porro, снято с производства

См.

Также []
  • Противотуманные
  • Binoviewer
  • Эффект глобуса
  • Объектив
  • Список типов телескопов
  • Монокуляр
  • Оптический телескоп
  • Зрительная труба
  • Башня просмотра

Список литературы []

  1. 1.0 1.1 Europa.com — Ранняя история бинокля
  2. ↑ Марк Э. Уилкинсон (2006). Обзор плат Essential Optics . F.E.P. Международный. п. 65. ISBN 9780976968917. https://books.google.com/books?id=ngGzZe-5PBYC&pg=PA65.
  3. ↑ [1] Джон Э. Грейвенкамп и Дэвид Л. Стид. История телескопов и биноклей: Инженерная перспектива. Разработка и оптимизация новых оптических систем XIV, под редакцией Р. Джона Кошеля, Г. Гроота Грегори, Proc.SPIE Vol. 8129, 81290S-1 © SPIE, 2011 Код CCC: 0277-786X / 11 / $ 18 · doi: 10.1117 / 12.

    4
  4. ↑ Майкл Д. Рейнольдс, Майк Д. Рейнольдс, Бинокулярное наблюдение за звездами, Stackpole Books — 2005, стр.
  5. ↑ «groups.google.co.ke». groups.google.co.ke. http://groups.google.co.ke/group/sci.astro.amateur/tree/browse_frm/month/2002-08/5a0a50e6887feb69?rnum=71&_done=%2Fgroup%2Fsci.astro.amateur%2Fbrowse_frm%2Fmonth%2F2002 -08% 3F. Проверено 3 ноября 2009.
  6. ↑ photodigital.net — рек.photo.equipment.misc Обсуждение: Ахилл Виктор Эмиль Добресс, забытый изобретатель призмы
  7. ↑ Томпсон, Роберт Брюс; Томпсон, Барбара Фричман (24 июня 2005 г.). «Астрономические хитрости», глава 1, стр. 34 . ISBN 9780596100605. https://books.google.com/books?id=piwP9HXtpvUC&pg=PA34&lpg=PA34&dq=%22porro+prism%22+binoculars+produce+brighter+image+than+%22roof+prism%22#PPA34,M. Проверено 3 ноября 2009.
  8. ↑ Клиффорд Э. Шварц, Скрытая физика, JHU Press — 2003, стр. 73
  9. 9.0 9,1 Мартин Мобберли, Астрономическое оборудование для любителей, Springer Science & Business Media — 2012, страницы 53-55
  10. ↑ «яркость» здесь относится к световому потоку на сетчатке, а не к фотометрическому определению яркости: с гипотезой совпадения выходного зрачка (фотометрическая) яркость увеличенной сцены такая же (с идеальным биноклем без потерь) как воспринимаемый невооруженным глазом в тех же условиях окружающего освещения в соответствии с сохранением яркости оптическими системами без потерь. Обратите внимание, что в любом случае при одинаковом увеличении и совпадении выходного зрачка световой поток на сетчатке увеличивается только в абсолютном выражении, но не увеличивается по сравнению с зрением невооруженным глазом в двух разных условиях окружающего освещения.
  11. 11,0 11,1 11,2 «https://archive.org/details/OpticsAndItsUses» Г. Ф. Лотиан, Оптика и ее применение, Компания Van Nostrand Reinhold — 1975, стр. 37
  12. ↑ https://archive.org/stream/PrinciplesOfOptics/BornWolf-PrinciplesOfOptics#page/n3/mode/2up M.Борн, Э. Вольф, Принципы оптики, Pergamon Press — пятое издание 1970 г., страницы 188–190.
  13. ↑ Алан Р. Хейл, Спортивная оптика: бинокли, зрительные трубы и прицелы, Hale Optics — 1978, страницы 92 и 95
  14. 14,0 14,1 Алан Р. Хейл, Как выбрать бинокль — 1991, страницы 54-58
  15. ↑ Филип С. Харрингтон, Путешествие по Вселенной через бинокль: Полное руководство астронома, Wiley — 1990, стр. 265
  16. ↑ «Введение в оптику 2-е изд.»., стр. 141-142, Педротти и Педротти, Прентис-Холл, 1993 г.
  17. 17,0 17,1 Стивен Тонкин (15 августа 2013 г.). Бинокулярная астрономия . Springer Science & Business Media. С. 11–12. ISBN 978-1-4614-7467-8. https://books.google.com/books?id=HSy8BAAAQBAJ&pg=PA11.
  18. ↑ «Самофокусирующийся бинокль (фиксированный фокус): бинокль всегда в фокусе». Сайт лучших биноклей и обзоров биноклей . http://www.bestbinocularsreviews.com/self_focusing_binoculars.php. Проверено 16 июня 2012 года.
  19. ↑ Данн, Пит (2003). Пит Данн о наблюдении за птицами: как, где и когда проводить наблюдение за птицами . Houghton Mifflin Harcourt. п. 54. ISBN 97803956. https://books.google.com/books?id=WfxnqueHQmEC&pg=PA54.
  20. ↑ Харрингтон, Филип С. (2011). Звездная посуда: Руководство астронома-любителя по выбору, покупке и использованию . Джон Вили и сыновья. п. 54. ISBN 9781118046333. https://books.google.com/books?id=2lIwU313wgkC&pg=PT65.
  21. ↑ Тонкин, Стивен (2007). «Бинокулярная астрономия: Серия практической астрономии Патрика Мура». Springer Science & Business Media. п. 46. ​​ISBN 9781846287886. https://books.google.com/books?id=ac6wseOonlcC&pg=PT9.
  22. ↑ thebinocularsite.com — Руководство для родителей по выбору бинокля для детей
  23. ↑ Стивен Менсинг, Наблюдение за звездами в бинокль: полное руководство по бинокулярной астрономии, стр. 32
  24. ↑ Томпсон, Роберт Брюс; Томпсон, Барбара Фричман (2005). Астрономические приемы: серия O’Reilly . O’Reilly Media, Inc .. стр. 35. ISBN 9780596100605. https://books.google.com/books?id=piwP9HXtpvUC&pg=PA35.
  25. ↑ «Ошибка: не указано | title = при использовании {{Cite web}}». Архивировано 28 августа 2008 года. Https://web.archive.org/web/20080828033436/http://www.zbirding.info/zbirders/blogs/sing/archive/2006/08/09/189. aspx. Проверено 10 августа 2008 года.
  26. ↑ «www. zbirding.info». www.zbirding.info. http: // www.zbirding.info/Truth/prisms/prisms.htm. Проверено 3 ноября 2009.
  27. ↑ Майкл Шоби, Майк Шоби, Успешная охота на хищников, Krause Publications Craft — 2003, страницы 108-109
  28. ↑ Binoculars.com — Морские бинокли 7 × 50. Бушнелл
  29. ↑ Sky & Telescope, октябрь 2012 г., Гэри Сероник, «Каталог Мессье: бинокулярная одиссея» (стр. 68)
  30. ↑ Эд Заренский (2004). «Предельная величина в бинокле». Пасмурные ночи. http://www.cloudynights.com/documents/limiting.pdf. Проверено 6 мая 2011.
  31. ↑ «www.steiner-binoculars.com». http://www.steiner-binoculars.com. Проверено 21 декабря 2009.
  32. ↑ «www.regionhall.at — История Swarovski». Regionhall.at. http://www.regionhall.at/en/the-swarovski-story.html. Проверено 3 ноября 2009.

Дополнительная литература []

  • Вальтер Дж. Шваб, Вольф Веран: «Оптика для охоты и наблюдения за природой». ISBN 978-3-00-034895-2. 1-е издание, Вецлар (Германия), 2011 г.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
