У этого термина существуют и другие значения, см. Камера-обскура (значения).

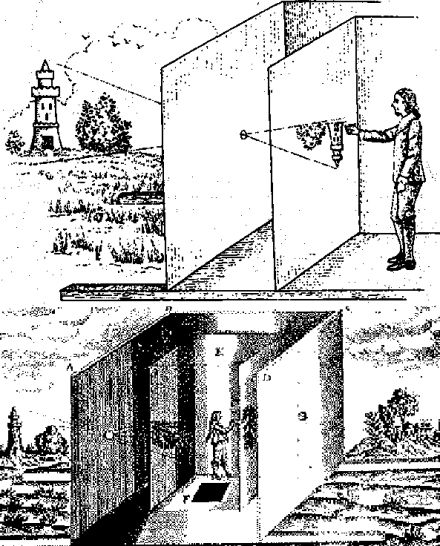

Камера-обскура, схема

Камера-обскура, общий вид

Ка́мера-обску́ра (лат. camera obscūra — «тёмная комната») — простейший вид устройства, позволяющего получать оптическое изображение объектов. Представляет собой светонепроницаемый ящик с отверстием в одной из стенок и экраном (матовым стеклом или тонкой белой бумагой) на противоположной стенке.

Лучи света, проходя сквозь отверстие диаметром приблизительно 0,5-5 мм, создают перевёрнутое изображение на экране. На основе камеры-обскуры были сделаны некоторые фотокамеры.

Содержание 1 Принцип 2 История 3 Примеры в кинематографе 4 Эффект Камеры-обскура в природе 5 См. также

Принцип

Камера-обскура не обеспечивает высокой резкости изображения. До определенного предела резкость изображения может быть повышена путем уменьшения диаметра отверстия, но при слишком сильном уменьшении начинают сказываться эффекты дифракции и изображение становится ещё более расплывчатым. Обскура характеризуется бесконечно большой глубиной резко изображаемого пространства. Говорить о фокусном расстоянии обскуры можно только условно. Под эквивалентным фокусным расстоянием такой камеры обычно понимают расстояние от отверстия до экрана f. Соотношение f/D определяется как и в объективе числом диафрагмы. Камера с f = 100 мм и диаметром отверстия D = 0,5 мм располагает числом диафрагмы равным 200. Увеличение отверстия до 1 мм уменьшает число до 100. Фактор выдержки^{[неизвестный термин]} таким образом уменьшается до 25.

История

Первые камеры-обскуры представляли собой затемнённые помещения (или большие ящики) с отверстием в одной из стен. Упоминания о камере-обскуре встречаются ещё в IV веке до н. э.  — последователи китайского философа Мо Ди — моисты — описали возникновение перевернутого изображения на стене затемнённой комнаты. Упоминания о камере-обскуре встречаются и у Аристотеля.

Принцип действия камеры-обскуры впервые объяснил арабский физик и математик X века Ибн ал-Хайсам (Альхазен). При этом он сделал вывод, что общепринятая в те годы теория распространения света (согласно которой лучи света исходят из глаз и как бы «общупывают» объект) не соответствует действительности.

Фрагмент пейзажа Яна Вермеера Дельфтского, созданный при помощи камеры-обскуры.

Камера-обскура в г. Мюльхайм-на-Руре (Северный Рейн-Вестфалия)

Судя по всему, первым использовал камеру-обскуру для зарисовок с натуры Леонардо да Винчи. Он также подробно описал её в своём «Трактате о живописи». В 1686 году Йоганнес Цан спроектировал портативную камеру-обскуру, оснащённую зеркалом, расположенным под углом 45° и проецировавшим изображение на матовую горизонтальную пластину, что позволило художникам переносить пейзажи на бумагу.

В X веке арабский ученый Альхазен из Басры пользовался специальными палатками для наблюдений за затмениями солнца. Зная, как вредно смотреть на солнце невооруженным глазом, он делал маленькое отверстие в пологе палатки и рассматривал изображения солнца на противоположной стенке. Именно изучая эти явления, он сделал вывод о прямолинейности распространения света.

Многие художники (например Вермеер) использовали камеру-обскуру для создания своих произведений — пейзажей, портретов, бытовых зарисовок. Камеры-обскуры тех времён представляли собой большие ящики с системой зеркал для отклонения света. Часто вместо простого отверстия использовался объектив (обычно одиночная линза), что позволяло значительно увеличить яркость и резкость изображения. С развитием оптики объективы усложнялись, а после изобретения светочувствительных материалов камеры-обскуры стали фотоаппаратами.

Однако и в настоящее время некоторые фотографы используют так называемые «стено́пы» — фотоаппараты с маленьким отверстием вместо объектива. Изображения, полученные при помощи таких камер, отличаются своеобразным мягким рисунком, идеальной линейной перспективой и большой глубиной резкости.

В дофотографическую эру применялась также камера-люцида, изобретённая в 1807 г. английским физиком Волластоном — четырёхгранная призма, при определённом угле зрения совмещающая мнимое изображение пейзажа с листом бумаги, на котором делается зарисовка.

Примеры в кинематографе

Камера-обскура используется для одного из убийств в фильме Генри С. Миллера «Анаморф». Кроме этого, камера-обскура представлена в фильме Питера Веббера «Девушка с жемчужной серёжкой». Также в одном из эпизодов сериала «Герои» женщина наблюдает за солнечным затмением с использованием данной камеры. Также, камера-обскура использовалась в мультфильме «The Simpsons». В нее герои наблюдали за полным солнечным затмением. Один из романов Набокова носит название «Камера-обскура». Эффект камеры-обскуры использовался в одном из эпизодов фильма «Запределье».

Эффект Камеры-обскура в природе

Серповидные тени во время частного солнечного затмения — проявление эффекта Камеры-обскура

• Во время частного солнечного затмения на поверхности земли наблюдаются серповидные тени. Эти тени повторяют форму Солнца, частично закрытого Луной.

Есть в фильме Музыкальные любовники

См. также

• Стеноп
• Псевдоскоп

Камера-обскура: это что такое?

Камера-обскура — предшественник фотокамеры современной. Она является простейшим оптическим устройством, позволяющим получить изображение на экране, и в переводе с латинского означает «темная комната».

Создание камеры-обскуры

Камера-обскура — это оптическое устройство. Оно состоит из светонепроницаемого ящика, на одной из сторон которого находится отверстие для попадания внутрь лучей света, и экрана  на противоположной стороне. В роли экрана могут выступать белый лист бумаги или стекло матовое. Лучи проходят через отверстие и формируют на экране перевернутое изображение.

Первые обскуры были стационарными и большим шагом вперед стало создание переносных устройств. Стационарные камеры представляли из себя небольшие затемненные комнаты с отверстием в стене и белым экраном на противоположной стороне. Переносные камеры позволяли работать с ними более продуктивно. Сначала это были темные палатки, которые могли вращаться, чтобы ученые могли наблюдать за звездным небом, солнцем. Чуть позже появились разборные камеры. Они были очень громоздкими, но появилась возможность расширить область их применения.

Первые упоминания о явлении, которое лежит в основе работы камеры-обскуры, датируется V веком до нашей эры. Китайский философ Мао-Цзы описывал в своих трудах, как ему приходилось наблюдать что-то интересное и загадочное. На стене темного помещения появляется изображение, если в окно проникает световой луч. Об этом также писал Аристотель.

В Х веке арабский ученый Ибн Альхазен объяснил это явление и создал наблюдательную палатку в виде камеры-обскуры. Такое приспособление нужно было для наблюдения за звездным небом и солнечными затмениями. Сначала его использовали только астрономы, но несколько веков спустя Леонардо да Винчи нашел применение камере в живописи. В 1950 году итальянский физик оснастил камеру линзой, а немного позже ученые предложили дефрагментировать линзу.

Несмотря на то, что изначально камера-обскура была исключительно инструментом астрономов, художники начали использовать ее активно. Они применяли ее для создания портретов, пейзажных картин, получая нужное изображение на стене и обводя контуры углем, красками и другими материалами, а затем дорисовывая детали. Это существенно облегчало их работу. Уже доказано, что многие гениальные картины великих художников, поражающие обилием деталей, были написаны с применением обскуры.

В какой-то момент физики задумались о том, как можно зафиксировать изображение на экране. Так на основе старинного приспособления был создан первый фотоаппарат.

Принцип действия камеры-обскуры

 Принцип действия устройства достаточно прост. Лучи, попадающие в отверстие, достигают экрана или бумажного щита и «рисуют» на нем перевернутое изображение того объекта, который находится перед лицевой стороной прибора. Чем больше расстояние между отверстием и экраном, тем больший размер имеет полученная картина.

Качество изображения на экране или бумаге зависит от диаметра отверстия. Чем оно меньше, тем более резкой получается картинка, но при этом она темнее. Сделать изображение ярче можно путем увеличения диаметра окошка, но в этом случае в камеру будут попадать посторонние лучи и изображение окажется размытым.

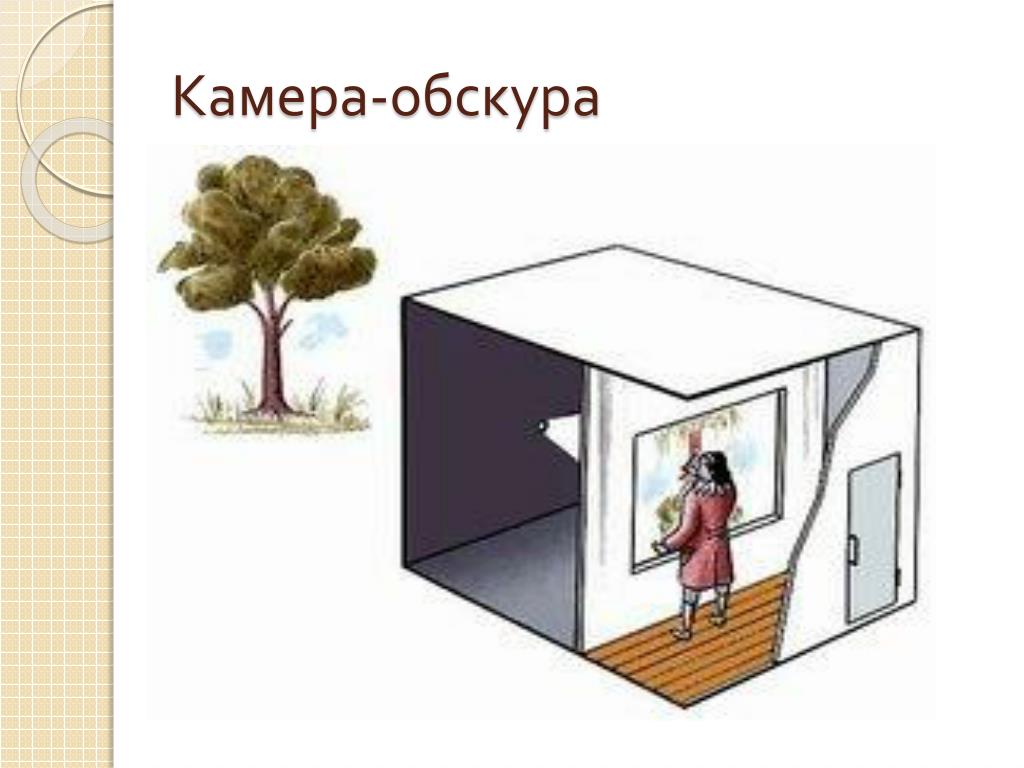

Темная комната в отверстием в стене является стационарной камерой-обскурой. По такому же принципу устроены глаза человека. Видеть более резко и четко людям помогает усиление оптической схемы хрусталиком и глазным яблоком.

Усовершенствованные и современные камеры-обскуры

С момента создания камеры-обскуры устройство постоянно совершенствовалось и продолжает совершенствоваться в настоящее время. Все современные фотоаппараты можно назвать улучшенной модификацией камеры-обскуры. Они работают по такому же принципу.

В 1550 году итальянские ученые предложили вставлять в устройство линзу. Это позволяло получать более резкое изображение и управлять резкостью. Заднюю стенку обскуры сделали передвижной.

В 1686 году Йоганесс Цан модернизировал устройство, создав портативную камеру. Изображение на ее экране уже не было перевернутым. Этого удалось добиться путем использования зеркал. Ученый расположил их внутри камеры под углом. Применять обскуру стало гораздо удобнее.

Обскура, сконструированная французским физиком, представляла собой пирамиду четырехгранную. Она состояла из четырех реек. в верхней части рейки соединялись муфтами. В качестве экрана ученый предложил использовать белый фон, на который впоследствии начали наносить специальные закрепляющие реактивы.

Использование камеры в жизни

Зная принцип действия камеры-обскуры, можно использовать это явление для создания примитивных фотоаппаратов и даже домашних кинотеатров. В давние времена люди просверливали небольшое отверстие в стенах, выходящих на улицу, и имели возможность наблюдать на стене противоположной то, что происходит за окном. Когда в домах не было телевизоров, это было вполне интересным развлечением.

В настоящее время это потеряло актуальность, но многие начинающие художники используют такой прием. Чтобы расписать стены, изобразить на них красивый пейзаж, можно создать импровизированную камеру, завесив шторы и сделав в плотном материале небольшое отверстие. Используя крупные линзы, можно перевернуть изображение и сделать наброски, а затем доработать картину.

Современные фотографы для создания интересных работ используют стеноп. Он является современной модификацией камеры-обскуры. Внешне он выглядит как обычный фотоаппарат, но объектив закрыт крышкой, в котором просверлено небольшое отверстие. Фотографии получаются необычными, с четко выраженной линией перспективы.

В настоящее время примитивные камеры-обскуры используют для:

В некоторых городах камеры установлены в музеях или даже на открытых площадках, чтобы люди могли своими глазами увидеть то, чем пользовались их предки, а также понять, как работает данное изобретение.

Как сделать камеру-обскуру самостоятельно

Поэкспериментировать со светом и изображением могут даже люди, не имеющие отношения к фотографии и живописи. Для создания примитивной камеры-обскуры нужно взять спичечный коробок, проделать в нем небольшое отверстие, а на противоположную боковую внутреннюю часть прикрепить фотобумагу. Коробок нужно поставить на подоконник или на открытую площадку на 4-6 часов, после чего его можно будет открыть и оценить результат. На фотобумаге проявится изображение. По такому же принципу камеру-обскуру можно сделать из жестяной банки из под чая, из обувной коробки.

В данном опыте можно использовать также фотопленку, но только не засвеченную. Диаметр отверстия в коробке должен быть совсем небольшим. Если сделать его более крупным, эксперимент не удастся из-за засвечивания пленки.

Фотолюбители могут сделать более сложную модель камеры. Для этого потребуются:

В крышке корпуса камеры необходимо просверлить отверстие. Диаметр отверстия — 5 мм. Все неровности следует зашлифовать бумагой наждачной.

В кусочке алюминия также нужно проделать отверстие. Далее нужно соединить алюминиевый квадрат с корпусом. Сделать это удобно при помощи изоленты. Важно, чтобы отверстия совпадали. Далее нужно прикрепить крышку к объективу и приступить к съемке.Так как диафрагма в данном случае будет максимально закрытой, рекомендуется использовать штатив. Так снимки получатся более четкими.

Что такое камера-обскура — определение, происхождение и принцип работы

Происхождение камеры-обскуры

Ранняя история камеры-обскуры

Многие антропологи предполагают, что камера-обскура впервые появилась в эпоху палеолита. Может показаться безумием думать, что гоминиды примерно три миллиона лет назад использовали технологии камер, но, скорее всего, это правда.

В эпоху палеолита гоминиды почти наверняка использовали «замочные скважины», вырезанные в пещерах, шкурах животных или рудиментарных стенах, для проецирования изображений.

Наскальные рисунки того времени иногда показывают следы следов, соответствующих технике следования с помощью камеры-обскуры. Эта область исследований, профессионально известная как археооптика, исследует камеру-обскуру как самую раннюю форму художественной технологии.

Понятно, что у этого явления/устройства богатая история. Итак, без лишних слов, давайте определим камеру-обскуру.

КАМЕРА-ОБскуРА ОПРЕДЕЛЕНИЕ

Что такое камера-обскура?

A камера-обскура — это комната с отверстием (или линзой) в стене, которое проецирует обратное изображение на противоположную стену. Идея Camera obscūra , которая происходит от латыни темная комната или темная комната , была задумана в доисторические времена, первоначально теоретизирована около 500 г. до н.э. и конкретно развита в Новую Эру.

В этом следующем видео рассказывается о его истории и технологиях, благодаря которым он работает.

Камера-обскура от The Art of Photography

Камера-обскура Значение

Развитие камеры-обскуры

Возможно, камера-обскура использовалась в эпохи палеолита и неолита, но формально она не была описана до нескольких сотен лет до нашей эры. Китайскому философу Мози приписывают первое подробное описание камеры-обскуры; его работы по отражению света и проекции изображения предшествовали размышлениям Аристотеля в « задачах » примерно на 50–100 лет.

Греческий математик Евклид Optics (~300 г. до н.э.) предложил теорию под названием «геометрия зрения», которая стремилась объяснить механику восприятия света. Сочинения Евклида, хотя и не имели прямого отношения к камере-обскуре, объясняли, как (и почему) работает зрение.

Арабский ученый Ибн аль-Хайтам исследовал камеру-обскуру в своей Книге оптики (~1027), эффективно объясняя механику апертуры.

Диаграмма Ибн аль-Хайтама

Итальянский эрудит Леонардо да Винчи исследовал это явление около 1502 года; сочинения, позже опубликованные в Атлантический кодекс . На приведенной ниже диаграмме показано, как свет проецируется под разными углами, как и у аль-Хайтама.

Диаграмма Леонардо да Винчи

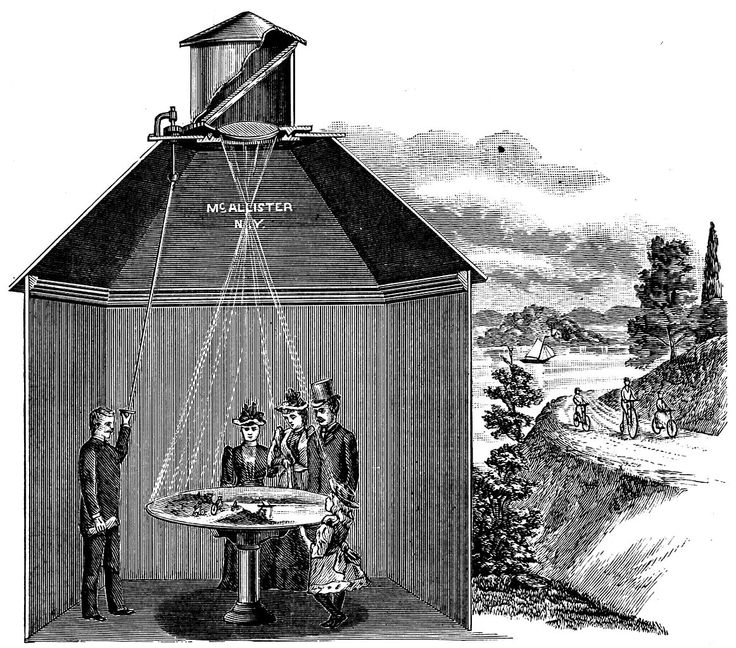

Философы и ученые много писали о камере-обскуре (особенно до эпохи Возрождения) – но они построили не так много сохранившихся экспонатов. Конечно, это простые машины.

Таким образом, они довольно легко разбираются. Тем не менее, есть много известных современных примеров. Давайте посмотрим на несколько!

Где его найти?

Пример современной камеры-обскуры

Один из самых известных действующих образцов в мире находится на Оушен-Бич в Сан-Франциско. В следующем видеоролике более подробно рассматривается устройство 1946 года.

Сан-Франциско Камера-обскура от Exploratorium

Многие научные музеи/обсерватории по всему миру имеют своего рода камеру-обскуру; Включая обсерваторию Гриффита в Лос-Анджелесе, штат Калифорния. Подумайте о поиске в Интернете для одного в вашем районе!

DIY Time

Как сделать камеру-обскуру

Все эти разговоры о камере-обскуре вызывают вопрос: пережиток ли это прошлого? Что ж, это правда, что современные технологии камер сделали их устаревшими, но это не значит, что они не лишены достоинств.

Камера-обскура многое объясняет о технологии камеры и искусстве; и его создание — это упражнение в понимании истории.

В следующем видео показано, как можно сделать его дома. Следуйте инструкциям ниже!

Как сделать камеру-обскуру в музее Джорджа Истмана

Вот что вам понадобится (через музей Джорджа Истмана):

• Картон или черный пластиковый лист
• Малярная лента или изолента
• Ножницы
• Карандаш
• Карточка
• Шайбы
• Лезвие

Возможно, это само собой разумеется, но вам также понадобится солнечный свет и комната с окном.

1. Снимите всю оконную фурнитуру
2. Отрежьте картон или пластиковую пленку до размера, который полностью закроет окна
3. Используйте малярную ленту или изоляционную ленту , чтобы приклеить картон 20020 или пластиковую пленку 0 вокруг 0 окна
4. Обведите шайбу карандашом на карточке , затем вырежьте отверстие лезвием . «Чем меньше отверстие, тем четче изображение».
5. Вырежьте небольшое отверстие в картоне или пластиковой пленке с помощью лезвия
6. Используйте малярную ленту или изоленту , чтобы приклеить карточку 9009 с вырезом к отверстию
7. Отключите (или уберите) все дополнительные источники света
8. Если возможно, повесьте белую простыню на стене напротив проема

Процесс изготовления камеры-обскуры представляет собой сложную задачу для всех, от школьников до школьников. дома.

Далее

Когда была изобретена камера?

Мы ответили на вопрос «когда была изобретена камера-обскура», но когда была изобретена камера? Была ли камера-обскура первой камерой? До сих пор не принято решение о том, была ли камера-обскура первой камерой — одни говорят, что да, другие говорят, что нет. Следите за нами, пока мы исследуем историю фотографии, от камеры-обскуры до Ньепса и Дагера. К концу вы узнаете, когда была изобретена фотография и почему некоторые считают камеру-обскуру первой камерой.

Наверх Далее: История фотографии →

Obscura vs. Lucida — NeoLucida

Камера-lucida и камера-обскура: в чем разница?

Камера lucida  — это оптическое устройство, которое объединяет изображение сцены и руки художника на бумаге для отслеживания. Напротив, камера-обскура  – это оптическое устройство, которое проецирует изображение в реальном времени через небольшое отверстие (или линзу) в затемненную комнату. «Камера» в названии на латыни означает «камера». Отсюда мы получаем слово «камера» применительно к фотографическому устройству. («Камера» по-прежнему означает «комната» по-итальянски, поэтому итальянцы называют вашу наведи и снимай «macchina fotografica» — фотографическая машина).

Физический и оптический принцип работы камеры-обскуры был известен еще в древние времена. Величайшие из древних умов наблюдали и размышляли над эффектом. И это было общеизвестно: Мози в Китае, Аристотель в Греции, аль-Кинди в мусульманско-арабском мире — все по отдельности отмечали пинхол-изображения. Они не делали затемненных комнат, а наблюдали простые эффекты точечных отверстий среди бела дня. Например, это изображение тени дерева во время солнечного затмения:

Когда листья накладываются друг на друга, в крошечных промежутках между листвой образуются крошечные отверстия. Серповидная форма затмения передается через отверстия. То, что вы видите, это не просто солнечный свет сквозь листья, а изображение солнца , проецируемое сквозь листву.

Аристотель описывает именно это явление в своих « задаче», книга XV.

Только в 16-м и 17-м веках мы видим художников и ученых, создающих камеру-обскуру для практического использования. Леонардо да Винчи описывает один из них в своем Атлантическом кодексе , и другие упоминают его использование для безопасного наблюдения за солнечными явлениями. В 1646 году эрудит и всесторонний гений Афанасий Кирхер изображает практичную камеру-обскуру в Ars Magna Lucis et Umbrae (Великое искусство света и тени):

Со временем изобретатели, художники и ученые предложили уменьшенные и более портативные версии:

(вверху) Каталог научных инструментов Lerebours et Secretan (1853 г.) ). В этом каталоге представлена ​​как «полевая палатка» для рисования пейзажей (рис. 66, внизу слева), так и переносная камера-обскура для мелкого рисования (рис. 65, в центре справа). Коробка, похожая на фотокамеру, имеет регулируемый объектив и матовое стекло для приема изображения.

Художник кладет пергамент или другую тонкую бумагу на матовое стекло, чтобы обвести изображение. В этой версии художник вышел из темной камеры и работает снаружи коробки.

К этому моменту, в середине 19-го века, не только была изобретена камера-люцида, но и к люциде, и к обскуре теперь присоединилась фотокамера. Но в то время как камера lucida уходит в безвестность, камера обскура по-прежнему пользуется умеренной популярностью. Современные фотографы, такие как Абелардо Морелл, Ши Гуоруи и Вера Люттер, делают большие изображения-обскуры, а затем либо фотографируют свои находки, либо экспонируют изображение-обскуру непосредственно на светочувствительной бумаге. Камеры-обскуры также все еще существуют в качестве туристических направлений или курьезов, таких как «Гигантская камера» в Сан-Франциско.

Итак, это камера-обскура. Но:

Обскура против Люсиды . Какая из них лучше? Давайте уладим этот спор обид, столкнув их лицом к лицу:

Obscura : Известный с древних времен, описанный великими Мози, Аристотелем, Евклидом, аль-Кинди и другими.
Люсида : Изобретен всего 200 лет назад шотландцем, о котором вы никогда не слышали. И вскоре исчез.

Преимущество:  Обскура

Величайшие мыслители, ученые, художники, изобретатели размышляли над волшебством отверстий и над тем, что камера-обскура раскрывает природу Вселенной. Величайший художник, связанный с камерой lucida  – это Энгр, но он никогда этого не признавал, и эта теория спорна.

Преимущество:  Obscura

Camera Obscura  – крутая инди-группа.

Camera Lucida — книга Ролана Барта, популярная среди студентов колледжей.

Небольшое преимущество:  Обскура .

Делаете обскуру?  Заблокируйте окна и сделайте небольшое отверстие. Магия! Возьмите коробку и вставьте в нее дырочку. Магия!
Создание Люсиды?  Подождите, пока Пабло и Голан изучат его и сделают доступным, потому что этой призмы нет в ваших кухонных шкафах.

Преимущество :  Обскура

Использование Обскуры : Ну, комната должна быть действительно очень темной. И тогда вы должны позволить своим глазам привыкнуть. Некоторое время. Затем вы можете проследить свое изображение. Не торопись; это изображение все еще довольно слабое. Ваша рука блокирует проекцию, поэтому вам приходится немного рисовать вбок. И изображение перевернуто

и наоборот, так что это сбивает с толку. А ты все еще в темноте. ИЛИ  вы можете сделать коробку, в которой проекция находится на поверхности матового стекла, но тогда ваша бумага должна быть прозрачной или полупрозрачной, потому что вам нужно отслеживать изображение, проходящее через бумагу. Это означает, что в комнате все еще должно быть довольно темно. И сцена, которую вы рисуете, должна быть достаточно яркой.
Использование Lucida:  Прикрепите его к столу, посмотрите в призму, обведите то, что видите.
