Nfc радиус действия: NFC и бесконтактные платежи в торговом и мобильном эквайринге

Содержание

Что такое NFC. Объясняем простыми словами — Секрет фирмы

С помощью NFC можно обмениваться данными между двумя расположенными рядом устройствами без подключения к интернету. Это может быть, например:

  • бесконтактная оплата — самая востребованная функция NFC
  • обмен данными между двумя устройствами — смартфонами, планшетами и т. п., если они оба имеют модуль NFC. Похожим образом действует Bluetooth, но NFC-подключение происходит быстрее, не требует ручного сопряжения или обнаружения устройств, а энергопотребление у него ниже, хотя и скорость передачи данных меньше.
  • считывание данных с NFC-метки — аналогично используют QR-коды, но метка может содержать больше информации, и для её считывания не надо включать камеру в специальном приложении — считывание происходит автоматически, когда метка попадает в диапазон действия чипа.

Модули NFC встраивают в смартфоны, планшеты, умные браслеты, а также в специальные устройства — кольца,брелоки и т. п. Они могут использоваться не только для бесконтактной оплаты, но и для управления запрограммированными элементами умного дома, и даже в качестве «ключей» от дома или автомобиля.

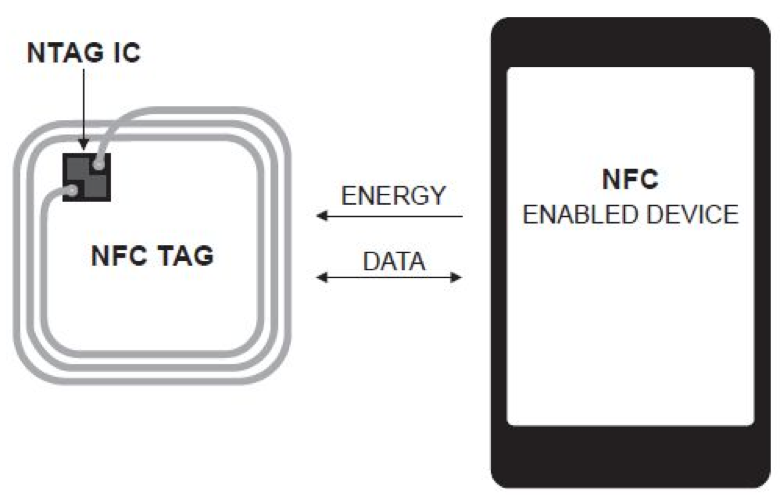

NFC — подвид технологии RFID. В основе действия лежит электромагнитная индукция, а сам модуль представляет собой маленькую катушку. Так как радиус действия невелик, на больших устройствах вроде планшетов на корпусе иногда делают отметку, где именно располагается NFC-модуль, чтобы было проще установить устойчивый контакт с другими устройствами.

При бесконтактной оплате чип передает персональные платёжные данные пользователя в зашифрованном виде от платёжного приложения банка, которое в свою очередь через платёжную систему взаимодействует с продавцом при транзакции.

Пример употребления на «Секрете»

«Чтобы считать содержимое чипа и идентифицировать человека, нужно подойти к нему на расстояние вытянутого мизинца — на 4–5 см (такова дальность действия технологии NFC, Near Field Communication). Не заметить, что кто-то пытается считать данные, будет просто невозможно».

(Из материала о том, чем опасно массовое чипирование.)

Проблема

Смартфоны с модулем NFC могут подвергаться кибермошенничеству. Например, в людном месте мошенник подходит к жертве и прикладывает к карману, в котором находится телефон, переносной POS-терминал с заранее введённой суммой. Если функция NFC на смартфоне активирована, а подтверждение платежа паролем или отпечатком пальца не задано, происходит автоматическое списание средств.

Защитить от этого может отключение функции NFC на то время, когда смартфон не используется непосредственно для оплаты, установка биометрического пароля или пин-кода для списание.

Статью проверила:

ВСЯ ПРАВДА ОБ NFC

Технология NFC с каждым годом получает все большее распространение. Это и неудивительно, ведь она оказалась невероятно удобной для совершения разного рода бесконтактных платежей (оплаты проезда, услуг и товаров в розничной торговле). Кроме того, технология NFC сделала возможным существование бесконтактной карты-ключа, пропусков в бассейны и административные здания, «умных» визиток.

И это еще не все. Технология NFC позволяет обмениваться ссылками и файлами, записывать данные на специальные смарт-карты или NFC-метки, а затем считывать их. Такие метки могут быть встроены куда угодно: в ценники, этикетки, стикеры, браслеты и пр.

Пару слов о сути технологии

Аббревиатура NFC расшифровывается как Near Field Communication, что дословно переводится, как «коммуникация ближнего поля». Проще говоря, NFC — это технология беспроводной связи на малых расстояниях. Под малыми расстояниями понимаются несколько сантиметров, на которые могут быть удалены два NFC-совместимых устройства.

«Зачем нужна технология NFC, если есть старый добрый Bluetooth?» — спросите вы. Мы ответим: время соединения по Bluetooth значительно превышает время соединения двух NFC-устройств. Это во-первых. А во-вторых, Bluetooth имеет слишком большой радиус действия, а потому создает риск перехвата платежных данных в момент оплаты товаров и услуг.

Поддерживают ли ваши устройства технологию NFC?

Узнать это довольно просто. Для начала нужно проверить батарею. Именно на нее многие производители (например, Samsung) наносят надпись Near Field Communication. Есть компании (к примеру, Sony), которые располагают логотип NFC непосредственно на корпусе устройства. Однако самый верный способ проверки — изучение меню настроек мобильного гаджета. Если технология NFC поддерживается, то информация о ней непременно будет в разделе «Беспроводные сети».

Кстати, в версии операционной системы Android 4.0 Ice Cream Sandwich технология NFC встроена по умолчанию. А программа NFC App Launcher позволяет программировать мобильное устройство на совершение определенных действий в момент считывания конкретной метки. Действия программируются пользователем.

Сегодня говорить о глобальном распространении NFC не приходится. Однако уже сейчас невооруженным взглядом видны огромные перспективы этой технологии. А значит, однажды мы станем свидетелями ее рассвета.

Технология NFC — ремонтируем смартфон

Ремонт смартфонов

Обзор системы ближней бесконтактной связи Near Field Communication

Технология NFC (ближняя бесконтактная связь) позволяет передавать информацию между смартфоном и другими устройствами NFC — телефонами, метками NFC и платежными устройствами.

Например, можно передавать веб-адреса, контакты, телефонные номера, музыкальные дорожки, видеозаписи или фотографии. Технология работает на расстоянии нескольких сантиметров между устройствами.

Функция NFC активируется при соприкосновении двух устройств с поддержкой NFC. Максимальное расстояние считывания составляет порядка нескольких сантиметров, что позволяет избежать нежелательного срабатывания функции.

Технология NFC в настоящее время используется главным образом в мобильных телефонах. Существуют три основных режима работы NFC:

  • эмуляция карт: устройство NFC ведет себя как существующая бесконтактная карта
  • режим считывания: устройство NFC является активным и считывает пассивную RFID метку, например для интерактивной рекламы
  • режим P2P: два устройства NFC вместе связываются и обмениваются информацией.

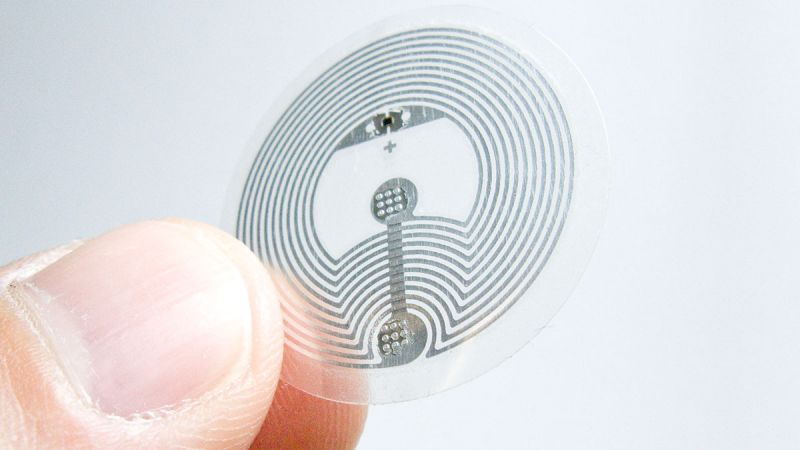

Метки NFC — это небольшие программируемые информационные зоны, которые можно встраивать в афиши, рекламные щиты или на полках с продукцией в розничных магазинах.

Коснувшись метки, можно получить дополнительную информацию, например карты, веб-адреса и рекламные ролики фильмов.

NFC и Bluetooth

Существенное преимущество NFC над Bluetooth — более короткое время установки соединения. Вместо выполнения инструкций по согласованию для идентифицирования устройства Bluetooth, связь между двумя устройствами NFC устанавливается сразу (менее чем за одну десятую секунды). Чтобы избежать сложного процесса согласования, NFC может использоваться для установки соединений в беспроводных технологиях, таких как Bluetooth. Максимальная скорость передачи данных NFC (сотни килобит в секунду) меньше, чем Bluetooth (десятки мегабит в последней версии).

У NFC меньший радиус действия – несколько сантиметров, который обеспечивает большую степень безопасности и делает NFC подходящей для переполненных пространств, где установление соответствия между сигналом и передавшим его физическим устройством (и как следствие, его пользователем) могло бы иначе оказаться невозможным.

В отличие от Bluetooth, NFC совместима со многими из RFID-систем. NFC может также работать, когда одно из устройств не снабжено источником питания (например, телефон, который может быть выключен, бесконтактная кредитная смарт-карта, smart poster и т. д.).

Мобильные телефоны с поддержкой NFC

Планшеты с поддержкой NFC

Где отремонтировать смартфон?

Подробнее о системе безконтактных платежей NFC

Near field communication, NFC («коммуникация ближнего поля», «ближняя бесконтактная связь») — технология беспроводной передачи данных малого радиуса действия, которая даёт возможность обмена данными между устройствами, находящимися на расстоянии около 10 см, анонсирована в 2004 г.

NFC сравнение с аналогами

NFC и Bluetooth — технологии связи малого радиуса действия, которые были давно интегрированы в мобильные телефоны. Существенное преимущество NFC над Bluetooth — более короткое время установки соединения. Вместо выполнения инструкций по согласованию для идентифицирования Bluetooth-устройства связь между двумя устройствами NFC устанавливается сразу (менее чем за одну десятую секунды). Чтобы избежать сложного процесса согласования, NFC может использоваться для установки соединений в беспроводных технологиях, таких как Bluetooth. Максимальная скорость передачи данных NFC (424 кбод) меньше, чем Bluetooth или WiFi. У NFC меньший радиус действия (менее 20 см), который обеспечивает бо́льшую степень безопасности и делает NFC подходящей для переполненных пространств, где установление соответствия между сигналом и передавшим его физическим устройством (и как следствие, его пользователем) могло бы иначе оказаться невозможным. В отличие от Bluetooth, NFC совместима с существующими RFID-структурами. NFC может также работать, когда одно из устройств не снабжено источником питания (например, телефон, который может быть выключен, бесконтактная кредитная смарт-карта, smart poster и т. п.).

Способы использования NFC 1) Передача данных (фото или видеофайл).
2) Обмен приложениями.
3) Обмен ссылками.
4) Оплата покупок.
5) Использование специальных меток.

Прежде чем вы захотите с помощью данной технологии передавать тот или иной контент, вам следует знать несколько вещей:

— У обоих устройств должны быть активны функции NFC и Android Beam.

— Ни одно из устройств не должно быть заблокировано.

— Если соединение будет установлено, устройства завибрируют и подадут звуковой сигнал.

— Не разделяйте устройства, пока не завершится передача контента.

— Устройство подаст звуковой сигнал, когда завершится передача файлов.

Способы использования NFC

1. Передача фото и видео.

— Откройте нужный контент на смартфоне.

— Расположите оба устройства «спинками» друг к другу.

— Подождите пока произойдёт соединение.

— На «передающем» устройстве нажмите на дисплей, дабы началась передача данных.

— Когда передача данных закончится, вы услышите звуковой сигнал.

2. Обмен приложениями.

С помощью данной технологии вы также можете обменяться и приложениями. Зачем это нужно? Ваш друг увидел у вас интересное приложение, и вместо того, чтобы выполнять кучу ненужных действий (зайти в Play Store, ввести название приложения, скопировать на него ссылку, отправить ссылку в мессенджере другу), вам всего лишь нужно поднести свой смартфон с открытым приложением к смартфону вашего друга. После установки соединения, на смартфоне вашего друга откроется Play Store со страницей требуемого приложения.

3. Обмен ссылками.

Как и в случае с приложениями, просто откройте нужный сайт и приложите друг к другу два устройства, на втором откроется требуемый веб-сайт.

4. Оплата покупок.

На территории Украины «ПриватБанк» совместно с «MasterCard» ещё в марте 2017 года запустил услугу под названием «NFC-кошелек». Так же с 2018 года работает G-Pay (Google Pay). С помощью данных услуг пользователи могут привязать банковскую карту к приложению и оплачивать свои покупки в магазинах, кафе и АЗС используя смартфон. Стоит отметить, что терминал должен иметь специальную наклейку, которая подразумевает возможность бесконтактной оплаты. Обычно на ней изображена рука от которой расходятся полоски (как на значке Wi-Fi), либо на терминале имеется надпись «PayPass».

5. Использование специальных меток

Помимо оплаты и передачи данных с помощью данной технологии можно записывать и считывать различные NFC-метки (тэги).

Отдельные метки имеют небольшой размер. Их можно носить в рюкзаке, размещать в пластиковых картах, клеить на ваш рабочий стол, располагать в автомобиле, использовать в качестве брелока на ключах и многое другое.

Беспроводная технология NFC — Домашние задания (по сетям МИФИ) — Сети (МИФИ) — Каталог статей

Научно-исследовательский ядерный университет

Московский инженерно-физический институт

Факультет «Автоматики и электроники»

Кафедра «Микро- и наноэлектроники»

Курс «Сети»

Беспроводная технология связи “NFC”

Преподаватель: доцент В.А. Лапшинский

Подготовил студент А9-09
Варцабюк Н.В.

Москва 2012 (24.10)

Оглавление

Введение
Технические характеристики
NFC «против» Bluetooth
Промышленные проекты


Другие стандарты
Реализация
Безопасность

    Атака с использованием эксплойта 0day
    Подслушивание
    Модификация данных
    Атака с использованием ретрансляции (Relay attack)

Заключение
Список использованных источников информации

Введение

NFC (Near Field Communication, «Коммуникация ближнего поля» или «связь ближнего действия») — это технология беспроводной высокочастотной связи малого радиуса действия, обеспечивающая обмен данными между устройствами на расстоянии нескольких сантиметров. Она объединяет интерфейс смарт-карты и считывателя в единое устройство.

NFC, прежде всего, нацелена на использование в мобильных телефонах. С таким чипом (и с соответствующим программным обеспечением) смартфон уже сейчас может заменить банковские карты, транспортные билеты, скидочные карты и смарт-карты доступа, билеты в кино и парковочные карты. При распространении технологии NFC в ход пойдут и интерактивные рекламные доски (так называемые смарт-плакаты), при взаимодействии с которыми смартфоны смогут считывать с них информацию.


Рисунок 1 — NFC мобильный телефон, взаимодействующий с ‘электронной доской’

Поднеся к телевизору смартфон, точно так же можно будет быстро установить соединение для стриминга видеозаписей или фотографий на большой экран. Забегая вперёд можно сказать, что с широким распространением NFC смартфоны смогут заменить вам ключи от дома и автомобиля. К слову, некоторые производители автомобилей (например, BMW) уже сейчас занимаются разработкой ключей по технологии NFC. [4]

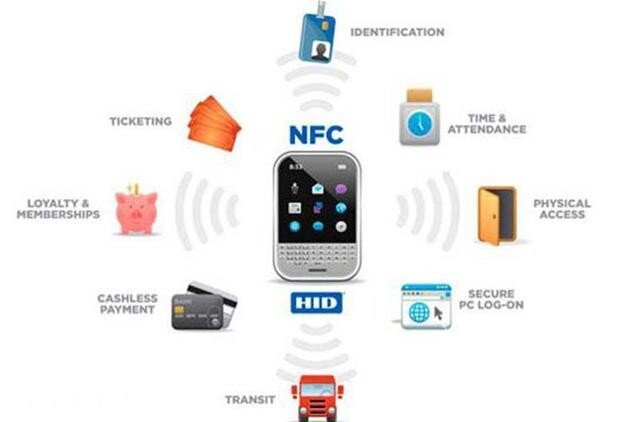

Рисунок 2 — Использование устройств с чипом NFC

Таблица 1 — Классификация NFC

Технические характеристики

Технология NFC является логическим продолжением технологии RFID (Radio Frequency IDentification, радиочастотная идентификация), и её основное отличие от последней — ограниченный радиус действия. В то время, как дистанция считывания активных RFID-меток может достигать нескольких сотен метров, метки NFC доступны лишь в пределах 5-10 сантиметров. Рабочая частота NFC-чипов находится в не лицензируемом радиочастотном диапазоне ISM band, использующимся для промышленных, медицинских и научных целей, и составляет 13,56 МГц, а скорость передачи информации может быть равна 106, 212 или 424 кбод/сек.

NFC поддерживает RFID стандарты ISO 14443/Mifare, FeliCa и ISO/IEC 18092. [2] Карты, выполненные по стандарту ISO 14443, — именно они используются в нашем метро; для мобильных платежей и оплаты билетов в общественном транспорте Китая и Японии используется технология FeliCa. Как и в стандарте ISO 14443/Mifare в NFC связь поддерживается посредством взаимной индукции рамочных антенн. Технология полностью подходит под ранее сложившуюся инфраструктуру транспортных карт и мобильных платежей.


Рисунок 3 — Использование NFC-чипа в метро

Существует три коммуникационных режима работы NFC-чипов:


  • Режим peer-to-peer. В данном случае два устройства связываются друг с другом для обмена информации между собой. С помощью p2p передаются контакты между смартфонами с NFC-чипами, происходит мгновенная передача настроек с WiFi-роутера на мобильное устройство. В этом режиме можно будет объединять смартфоны для создания мультиплеерных игр.
  • Режим считывателя. В этом режиме ваш смартфон выступает в роли сканера современных аналогов штрих-кодам — NFC-меткам, содержащим различную дополнительную информацию. К слову, NFC-метки в последнее время всё чаще вытесняют штрих-коды: их можно встретить на продуктах питания в супермаркетах (чтобы быстро узнать срок годности и состав), а также рекламных щитах с целью быстро передать рекламную информацию.
  • Режим эмуляции карт. Именно этот режим чаще всего ассоциируется с технологией NFC. Благодаря режиму эмуляции карт ваш смартфон может «прикинуться» вашей банковской картой или проездным билетом на метро. [4]

Рисунок 4 — Использование NFC-чипа для безналичных платежей

NFC «против» Bluetooth

NFC и Bluetooth — технологии связи малого радиуса действия, которые были недавно интегрированы в мобильные телефоны. Существенное преимущество NFC над Bluetooth — более короткое время установки соединения. Вместо выполнения инструкций по согласованию для идентифицирования устройства Bluetooth, связь между двумя устройствами NFC устанавливается сразу (менее чем за одну десятую секунды). Чтобы избежать сложного процесса согласования, NFC может использоваться для установки соединений в беспроводных технологиях, таких как Bluetooth. Максимальная скорость передачи данных NFC (424 кбит/сек) меньше, чем Bluetooth (24Мбит/сек). У NFC меньший радиус действия (менее 20 см), который обеспечивает бо́льшую степень безопасности и делает NFC подходящей для переполненных пространств, где установление соответствия между сигналом и передавшим его физическим устройством (и как следствие, его пользователем) могло бы иначе оказаться невозможным. В отличие от Bluetooth, NFC совместима с существующим RFID-структурами. NFC может также работать, когда одно из устройств не снабжено источником питания (например, телефон, который может быть выключен, бесконтактная кредитная смарт-карта, smart poster и т. д.). [1]

Таблица 2 — Сравнение технологий NFC и Bluetooth

Промышленные проекты

NFC Forum

NFC Forum является некоммерческой ассоциацией, основанной 18 марта, 2004 компаниями NXP Semiconductors, Sony и Nokia, чтобы продвинуть использование NFC в бытовой электронике, мобильных устройствах и персональных компьютерах. NFC Forum будет содействовать реализации и стандартизации технологии NFC, чтобы гарантировать способность к взаимодействию между устройствами и услугами. В сентябре 2007, насчитывается более чем 130 членов NFC Forum.

В октябре 2010 г. Компания i-Free присоединилась к международной организации NFC Forum. i-Free стала первой российской компанией, вступившей в NFC Forum. Среди проектов на базе NFC, реализованных i-Free – построение опытной зоны NFC-решений. Тестовые испытания этого проекта успешно прошли в Санкт-Петербурге.

В марте 2011 к NFC Forum в качестве ведущего участника (Principal Member) присоединился Google. Это вторая по старшинству роль в NFC Forum. Она позволяет проводить тестирование оборудования на соответствие стандартов NFC Forum в собственных лабораториях, не раскрывая коммерческую тайну производимого оборудования.

GSMA

GSM Association (GSMA) является глобальной торговой ассоциацией, представляющей 700 операторов мобильной связи в 218 странах мира.
Они подали две инициативы:

  • Mobile NFC initiative: четырнадцать операторов мобильных сетей, которые вместе представляют 40 % глобального рынка мобильной связи поддерживающих NFC и сотрудничают, чтобы развивать приложения для NFC.
    13 Февраля 2007, они издали техническое описание NFC, чтобы дать точку зрения операторов мобильной связи на экосистему NFC.
  • Pay buy mobile initiative, стремится определить общий глобальный подход к использованию технологии Near Field Communications (NFC), чтобы связать мобильные устройства с платежными и бесконтактными системами. До настоящего времени, 30 операторов мобильной связи присоединились к этой инициативе.
    Пример использования в смартфоне стандарта передачи NFC — Windows Phone 8

StoLPaN

StoLPaN (‘Store Logistics and Payment with NFC’) является европейским консорциумом, поддерживаемым программой European Commission’s и Information Society Technologies. StoLPaN будет исследовать пока еще неиспользованный потенциал с целью согласования новых видов локальных беспроводных интерфейсов, NFC и мобильной связи.

Другие стандарты

Другие стандарты, которые вовлечены в NFC, включают:

  • ETSI/ SCP (Платформа Смарт-карт), чтобы установить связь между SIM-картой и набором микросхем NFC.
  • Single Wire Protocol — стандарт ETSI на протокол обмена SIM-карты и микросхемы физического уровня NFC.
  • GlobalPlatform, чтобы определить многоприкладную архитектуру защищенной микросхемы.
  • EMVCo для воздействий на платежные приложения EMV. [1]

Реализация

Вариантов интеграции NFC-модулей в устройства несколько.

  • Первый, самый очевидный, – встраивание чипа и антенны в сам телефон. Так сделано в Google Nexus S и в Nokia C7, где данный модуль, пока никак не задействованный, недавно был обнаружен энтузиастами.
  • Второй способ, разработанный специально для операторов мобильной связи, предполагает встраивание NFC-чипа в SIM — карту, что дает возможность осуществлять мобильные платежи не только с банковских карт, но и прямо с баланса абонента, а также блокировать функции чипа по звонку оператору при утере аппарата. Пример такой реализации – Nokia 6216.
  • Третий метод предложила малоизвестная компания Tyfone, встроившая NFC-модуль в обычную карту microSD. Подобный подход позволяет приобщить к новой технологии как владельцев топовых смартфонов и абонентов определенных операторов, так и практически всех обладателей телефонов среднего уровня, имеющих слот microSD. [5]


Рисунок 5 — NFC-модуль в microSD карте

Безопасность

Атака с использованием эксплойта 0day

На конференции EuSecWest по вопросам безопасности, прошедшей 19-20 сентября 2012 года, компанией MWR Labs был представлен эксплойт 0day, показавший уязвимость технологии NFC в мобильных устройствах. Специалистам по безопасности удалось передать через NFC-соединение вредоносный файл и получить полный контроль над принимающим устройством. Таким образом конфиденциальные данные и денежные средства «жертвы» оказались под угрозой. Для предотвращения захвата контроля необходимо внесение доработок разработчиками устройств с целью ограничения активности данных, принятых посредством NFC.

Хотя радиус связи NFC ограничен несколькими сантиметрами, NFC сама по себе не гарантирует безопасности соединений. В 2006, Ernst Haselsteiner и Klemens Breitfuß описали различные возможные типы атак.

Подслушивание

Радиочастотный сигнал беспроводной передачи данных может быть перехвачен антеннами. Расстояние, с которого атакующий в состоянии подслушать радиочастотный сигнал, зависит от многочисленных параметров, но в любом случае — это всего несколько метров. Кроме того, на подслушивание чрезвычайно влияет режим связи. Пассивное устройство, которое не производит собственное радиочастотное поле, намного тяжелее подслушать чем активное устройство.

Стандарт NFC сам по себе не предлагает защиты против подслушивания. По идее, стек протоколов должен использовать криптоалгоритмы поверх NFC для защиты данных.

Модификация данных

Разрушение данных относительно легко осуществить средствами радиоэлектронной борьбы (РЭБ), то есть глушилками RFID. Нет способа предотвратить такое нападение, однако единственным его результатом будет невозможность установить связь.

Несанкционированная модификация данных внутри сообщения атакующим устройством нереализуема на практике в связи с невозможностью предсказать амплитуду и сдвиг фазы наведенного сигнала на приемном устройстве. RFID приемник чувствителен к внезапной смене амплитуды и фазы несущего сигнала.

Атака с использованием ретрансляции (Relay attack)

Поскольку NFC устройства обычно также обеспечивают функциональность ISO 14443, описанная Relay attack также выполнима и для NFC. Для этого нападения злоумышленник должен отправить жертве запрос считывателя и её ответ в режиме реального времени передать дальше на считывающее устройство. Это делается для того, чтобы выполнить задачу, симулирующую владение смарт-картой жертвы.
Однако на практике такая атака довольно затруднительна в связи с жёсткими ограничениями по времени на ответ запрашиваемого устройства. В некоторых случаях речь может идти о микросекундных допусках (например, при выполнении обязательной процедуры антиколлизии). [1]

Заключение

Тема перспектив развития NFC муссируется уже не первый год, и попытки использование ее на практике также предпринимаются не в первый раз. Но в большинстве случае дальше образцово-показательных тестовых систем дело не заходит. В чем же причина столь неспешного развития событий? Если обобщить, то основным поводом для проволочек и нежелания потенциальных лидеров зарождающегося сегмента рынка форсировать развитие сервиса служит вполне естественное желание банка и мобильного оператора контролировать платежи, причем каждый стремится перетянуть одеяло на свою сторону. Кроме того, сдерживающим фактором является развитая карточная инфраструктура, на создание и отшлифовку работы которой в свое время было затрачено немало средств и времени. Поэтому, учитывая эти и некоторые другие причины, нет ничего удивительного в том, что еще до недавних пор далеко не все крупные игроки были готовы безотлагательно принимать активное участие в разработке системы NFC-платежей, требующей дополнительных капиталовложений.

Но похоже на то, что для былых противоречий постепенно находятся пути решения и все больше крупных компаний начинают вплотную работать над перспективной технологией. Так, LG планирует в 2012 году ввести в эксплуатацию в Европе свою систему, нацеленную на использование в сфере услуг и розничной торговли. Google тоже решила не отставать от остальных и разрабатывает собственную платформу. К тому же, поддержка NFC относительно недавно была добавлена в Android OS.

Представители международных платежных систем также изъявили желание принять участие в потенциально прибыльном бизнесе. В их числе замечены такие «гиганты», как Master Card и VISA, а последняя уже приступила к тестированию данного сервиса на территории Европы. Замечен прогресс в этой сфере и у нашего ближайшего соседа. Российский оператор сотовой связи «МТС» еще осенью прошлого года предоставил возможность обладателям 300 специальных SIM-карт (в их число входят сотрудники компании и работники метро) опробовать систему оплаты проезда в московском метрополитене, используя технологию NFC. Производители телефонов тоже не сидят сложа руки и едва ли не каждую неделю в новостных лентах можно прочитать сообщения о том, что очередной крупный производитель анонсировал либо начал продажи смартфона с NFC-чипом. По слухам, сама Apple во втором поколении iPad может встроить в планшет соответствующий модуль.

Возросший интерес к перспективной технологии со стороны всех вышеперечисленных и многих других компаний вполне очевиден. Каждый старается застолбить за собой место на непаханом поле мобильного банкинга, капитал оборот которого, согласно прогнозам аналитиков Frost&Sullivan, к 2015 году составит десятки, если не сотни миллиардов долларов (а это миллиардный доход для обслуживающих систему организаций). Очень заманчивые перспективы, особенно если учесть, что к этому времени почти каждый второй смартфон грозится быть оборудованным чипом NFC. [3]

Список использованных источников информации


1. Near Field Communication // Википедия URL: http://ru.wikipedia.org/wiki/Near_Field_Communication.
2. RFID // Википедия URL: http://ru.wikipedia.org/wiki/RFID.
3. Перспектива развития NFC // NFC business solution URL: http://www.lotcoin.ru.
4. NFC: настоящее и будущее технологии // Хабрахабр URL: http://habrahabr.ru/company/Nokia/blog/129007.
5. Что такое NFC // BetaMart URL: http://www.betamart.ru/2011/06/21/chto-takoe-nfc.

Насколько технология NFC опасна для людей и стоит ли ею пользоваться

Современные модели смартфонов оснащены технологией NFC (Near field communication), что позволяет проводить бесконтактную оплату в магазинах, развлекательных заведениях, общественных транспортных средствах, и тому подобное. Данная технология была разработана относительно недавно, так что часть пользователей к ней относятся с осторожностью. Дело в том, что для передачи данных по технологии NFC используются радиоволны. Именно поэтому, сейчас мы разберемся насколько технология NFC опасна для людей и стоит ли ею пользоваться. Для начала расскажем коротко о принципе работы NFC. Для обработки и передачи данных с помощью NFC, смартфоны оснащаются плоской катушкой. Аналогичные устройства вы могли видеть на бирках в магазине, которые выдают писк при краже. Когда магнитное поле проходит через магнитную катушку, образуется электрический ток. Подобные магнитные поля позволяют шифровать данные для их последующей передачи и обработки. Главным отличием NFC от других технологий беспроводной передачи информации (таких, как Bluetooth или Wi-Fi) есть небольшой радиус действия сигнала. Датчик способен принимать данные на расстоянии не более 20 см от отправляющего сигнал устройства. По расходам, то технология NFC потребляет гораздо меньше электроэнергии, чем любой модуль мобильной связи, а именно 15 мА. Тот самый Bluetooth потребляет около 40 мА. Магнитное поле со столь низкой мощностью не несет опасности для здоровья человека. Также следует отметить, что в то время как другие беспроводные технологии обычно работают круглосуточно, модуль NFC является активным только тогда, когда смартфон находится в разблокированном состоянии. Это позволяет дополнительно защитить ваши платежные данные от попадания в руки мошенников. Итак, особенности работы и показатели потребления энергии, а также радиус действия сигнала NFC, делает данную технологию безопасной для здоровья. Поэтому используя возможности бесконтактной оплаты, волноваться о состоянии здоровья причин нет. Также недавно стало известно, почему нужно выключать функцию NFC на своем смартфоне.

NFC технология

Дата публикации — 1 июня 2012
Последние изменения : 21 мая 2013     Система бесконтактных платежей, а более расширено – коммуникация ближнего поля (от англ. NFC, Near Field Communication) – технология беспроводной передачи данных на сверхмалых расстояниях (до 20 см). По сути – это расширенный стандарт бесконтактных карт, совмещающий в одно устройство саму карту и считыватель.
    Практическое использование технологии в России началось с её внедрения в качестве оплаты проезда в метрополитене в мае 2012 года. Пользоваться оплатой NFC очень просто: достаточно поднести свой телефон к специальному считывателю и стоимость поездки автоматически спишется со специального счета.
    Стоит заметить, что это не лицевой счет абонента сотовой связи – необходимо открыть специальный расчетный счет через оператора связи.
Да и сим-карту также будет необходимо заменить, чтобы начать пользоваться NFC-терминалами.

    В последнее время технологию NFC ориентируют на использование в мобильных телефонах, подобно тому, как в своё время была внедрена технология BlueTooth. При этом возможны несколько вариантов использования и телефона, и технологии:
1.    Телефон – бесконтактная карта. В таком режиме телефон эмулирует все действия простой бесконтактной карты.
2.    Телефон – считыватель. Аппарат мобильной связи является считывателем информации от пассивных элементов (карт). Аналогично тому, как мобильный телефон может работать как считыватель двумерных штрих-кодов.
3.    Режим активного взаимодействия и обмена данными двух устройств, одним из которых является Ваш телефон.

    Несмотря на то, что стандарт NFC только начинает внедряться по всему миру и, в том числе и в нашей стране пока не получил большого распространения, перспективы и возможный масштаб внедрения технологии ближнего поля NFC весьма широки.
    Ведь применение NFC не ограничивается только бесконтактным способом осуществления платежных транзакций.
Технология NFC может применяться также и как способ навигации в городской среде – достаточно поднести телефон к RFID метке, чтобы получить исчерпывающую информацию об объекте, которому она принадлежит. Например, узнать меню в кафе или ресторане можно будет, не заходя внутрь заведения. Или найти расписание движения транспорта. Или получить историческую справку о достопримечательностях. Всю эту информацию можно будет получать мгновенно, адресно и персонализировано.
    Эта же технология открывает новые перспективы развития рекламы и продвижения. Потребитель сам сможет выбирать только ту рекламу, которая ему будет интересна. Это с одной стороны, избавит большинство людей от перегрузки лишней ненужной рекламной информацией, а значит и восприятие рекламы целевой аудиторией станет заметно выше. А с другой стороны, расширяет сам рынок рекламы, делает её (рекламу) более дифференцированной и полезной для потребителя.
    В дальнейшем мобильное устройство с NFC сможет заменить собой удостоверение личности,  карточку пенсионного и социального страхования. Что даст правоохранительным органам возможность мгновенного определения личности, что упростит и ускорит взаимодействие органов с гражданами.
    И даже этим не ограничиваются возможности применения NFC. Технология может стать полезной для водителей и туристов – в качестве электронных карт и для приобретения билетов. NFC устройство сможет заменить ключи от автомобиля, от квартиры, офиса и загородного дома, став единым электронным ключом, обеспечивающим доступ ко всем имеющимся объектам.

    Хотя радиус действия NFC связи ограничен несколькими сантиметрами, полностью исключать возможность перехвата конфиденциальных данных во время сессии на сегодняшний день невозможно. С этим связаны опасения многих пользователей. Ведь где гарантия, что не будут «сграблены» Ваши персональные данные или информация о движении денежных средств?
    А т.к. сам стандарт NFC не предполагает защиты от перехвата, то для безопасной работы большинства систем потребуются криптографические программно-аппаратные надстройки на основной протокол.
    Работы в этом направлении сейчас активно ведутся. А значит, в самом скором времени нам можно ожидать более глубокого внедрения подобных технологий.

Бестер +1


Обзор беспроводной связи ближнего радиуса действия | Разработчики Android

Near Field Communication (NFC) — это набор беспроводных технологий малого радиуса действия, обычно требуется расстояние не более 4 см для установления соединения. NFC позволяет делиться небольшими полезные данные между тегом NFC и устройством на базе Android или между двумя устройств.

Теги могут различаться по сложности. Простые теги предлагают семантику только чтения и записи, иногда с одноразовые программируемые области, чтобы сделать карту доступной только для чтения.Более сложные теги предлагают математические операции, и иметь криптографическое оборудование для аутентификации доступа к сектору. Самые сложные теги содержат операционные среды, допускающие сложные взаимодействия с кодом, выполняемым в теге. Данные, хранящиеся в теге, также могут быть записаны в различных форматах, но многие из Android API фреймворка основаны на стандарте NFC Forum называется NDEF (формат обмена данными NFC).

Устройства на базе Android

с NFC одновременно поддерживают три основных режима работы:

  1. Режим чтения / записи , позволяющий устройству NFC читать и / или писать пассивные метки и наклейки NFC.
  2. Режим P2P , позволяющий устройству NFC обмениваться данными с другими NFC сверстники; этот режим работы используется Android Beam.
  3. Режим эмуляции карты , позволяющий самому устройству NFC действовать как NFC карта. Затем к эмулированной карте NFC можно получить доступ с помощью внешнего считывателя NFC, например, кассовый терминал NFC.
Основы NFC
В этом документе описывается, как Android обрабатывает обнаруженные теги NFC и как уведомляет приложения данных, которые имеют отношение к приложению.Также рассказывается, как работать с Данные NDEF в ваших приложениях и дает обзор API фреймворка, которые поддерживают базовые Набор функций NFC Android.
Продвинутый NFC
В этом документе рассматриваются API-интерфейсы, которые позволяют использовать различные технологии тегов, которые Android поддерживает. Когда вы не работаете с данными NDEF или когда вы работаете с NDEF данные, которые Android не может полностью понять, вам нужно вручную прочитать или записать в тег в необработанном виде байтов с использованием вашего собственного стека протоколов. В этих случаях Android поддерживает обнаружение определенные технологии тегов и открытое общение с тегом по вашему собственному протоколу куча.
Эмуляция карты на основе хоста
В этом документе описывается, как устройства Android могут работать как карты NFC без использования безопасный элемент, позволяющий любому приложению Android имитировать карту и напрямую общаться с считыватель NFC.

Связь ближнего поля в сравнении с Bluetooth — Связь ближнего поля.org

Bluetooth и связь ближнего радиуса действия имеют несколько общих функций, обе являются формами беспроводной связи между устройствами на небольших расстояниях. Расстояние NFC ограничено примерно четырьмя сантиметрами, в то время как Bluetooth может достигать более тридцати футов. Хотя может показаться, что Bluetooth превосходит в этом отношении, и Bluetooth, и технология NFC имеют свои преимущества и недостатки по сравнению друг с другом и могут работать вместе для удовлетворения потребностей пользователей. Технология

NFC потребляет меньше энергии по сравнению со стандартной технологией Bluetooth.Только когда NFC должен питать пассивный источник без питания, такой как метка NFC, он требует больше энергии, чем передача Bluetooth.

Непосредственная близость устройств, подключенных с помощью NFC, друг к другу, на самом деле оказывается полезной в людных местах для предотвращения помех, возникающих, когда другие устройства присутствуют и пытаются обмениваться данными. У Bluetooth могут возникнуть проблемы с устранением помех при попытке передачи сигналов между двумя устройствами, особенно когда несколько других устройств находятся в непосредственной близости.

Еще одно преимущество технологии NFC — простота использования. Bluetooth требует, чтобы пользователи вручную настраивали соединения между смартфонами, и это занимает несколько секунд. NFC подключается автоматически за доли секунды, настолько быстро, что кажется мгновенным. Хотя пользователи должны находиться близко друг к другу, чтобы использовать технологию NFC, ее быстрее и проще настроить, чем соединение Bluetooth.

Bluetooth по-прежнему предлагает больший диапазон сигнала для подключения во время обмена данными и передачи.Технология NFC воспользовалась этим и может быстро соединить два устройства, а затем переключить сигнал на Bluetooth, чтобы владельцы могли отойти подальше, не разрывая соединение.

Последняя разработка в области технологии Bluetooth, Bluetooth с низким энергопотреблением (BLE), нацелена на низкое энергопотребление и потребляет даже меньше энергии, чем NFC. По мере развития технологии Bluetooth и технологии NFC могут продолжать работать вместе, полагаясь друг на друга, чтобы помочь пользователям удовлетворить свои потребности в передаче данных.

Что такое NFC и почему мне это нужно?

Связь ближнего поля — Взаимодействие с пользователем — iOS — Руководство по человеческому интерфейсу

Связь ближнего поля

Near Field Communication (NFC) позволяет устройствам, расположенным на расстоянии нескольких сантиметров друг от друга, обмениваться информацией по беспроводной сети. Приложения iOS, работающие на поддерживаемых устройствах, могут использовать сканирование NFC для чтения данных с электронных тегов, прикрепленных к реальным объектам. Например, пользователь может сканировать игрушку, чтобы связать ее с видеоигрой, покупатель может сканировать вывеску в магазине, чтобы получить доступ к купонам, или сотрудник розничной торговли может сканировать продукты для отслеживания запасов.

Руководство для разработчиков см. В разделе Core NFC.

Чтение тегов в приложении

Приложение может включать сканирование одного или нескольких объектов, когда оно активно, и отображать лист сканирования всякий раз, когда пользователь должен что-то сканировать.

Не поощряйте людей вступать в контакт с физическими объектами. Чтобы сканировать тег, устройство iOS должно просто находиться в непосредственной близости от тега. Фактически прикасаться к бирке не нужно. Используйте такие термины, как , сканирование, и , удерживайте рядом с вместо , нажмите и , нажмите , когда просите людей сканировать объекты.

Используйте понятную терминологию. Связь ближнего поля может быть незнакома некоторым людям. Чтобы сделать его доступным, избегайте использования технических терминов, ориентированных на разработчиков, таких как NFC, Core NFC, Near Field Communication и теги. Вместо этого используйте дружеские разговорные термины, понятные большинству людей.

Использование Не использовать
Отсканируйте [имя объекта] . Отсканируйте тег NFC.
Поднесите iPhone к [название объекта] , чтобы узнать о нем больше. Чтобы использовать сканирование NFC, коснитесь телефоном [объект] .

Предоставьте краткий инструктивный текст для отсканированного листа. Укажите полное предложение в случае предложения с завершающей пунктуацией. Определите объект для сканирования и исправьте текст соответствующим образом для последующих сканирований. Текст должен быть коротким, чтобы избежать усечения.

Первое сканирование Последующее сканирование
Поднесите свой iPhone к [название объекта] , чтобы узнать о нем больше. Теперь поднесите свой iPhone к другому [название объекта] .

Чтение фоновых тегов

Фоновое чтение тегов позволяет людям быстро сканировать теги в любое время без необходимости сначала открывать ваше приложение и инициировать сканирование. На устройствах, поддерживающих фоновое считывание тегов, система автоматически ищет соседние совместимые теги при каждом включении экрана. После обнаружения и сопоставления тега с приложением система показывает уведомление о том, что пользователь может нажать, чтобы отправить данные тега в приложение для обработки.Обратите внимание, что фоновое чтение отключено, когда виден лист сканирования NFC, используется Wallet или Apple Pay, используются камеры, устройство находится в режиме полета и устройство заблокировано после перезапуска.

Поддерживает как фоновое чтение, так и чтение тегов в приложении. Ваше приложение должно по-прежнему обеспечивать способ сканирования тегов в приложении для людей с устройствами, которые не поддерживают фоновое чтение тегов.

Каковы 5 основных отличий?

В наши дни многочисленные технологические тенденции способствуют цифровой революции в различных отраслях, и контроль доступа не является исключением.

В сфере безопасности появляется все больше и больше беспроводных технологий, предлагающих решения для различных приложений и потребностей.

Технологии

NFC и Bluetooth являются крупнейшими игроками в этой области, и их функции могут показаться похожими.

Обе технологии позволяют устанавливать соединение между двумя устройствами на малых расстояниях, обеспечивая надежный канал связи для устройств для передачи данных.

Однако на этом сходство заканчивается, поскольку, помимо этого, Bluetooth и NFC совершенно разные. Из этой статьи Nortech вы узнаете:

  • Что такое технология Bluetooth и как она работает
  • Что такое связь ближнего поля (NFC) и как она работает
  • Ключевые различия между NFC и Bluetooth

Что такое Bluetooth?

Bluetooth — это беспроводная технология, позволяющая обмениваться данными между фиксированными и мобильными устройствами на небольших расстояниях. Он использует радиоволны УВЧ в диапазоне от 2,402 ГГц до 2,480 ГГц.

Bluetooth использует радиотехнологию, называемую расширенным спектром со скачкообразной перестройкой частоты.Он разделяет передаваемые данные на пакеты и передает каждый пакет по одному из 79 назначенных каналов Bluetooth. Каждый канал имеет полосу пропускания 1 МГц.

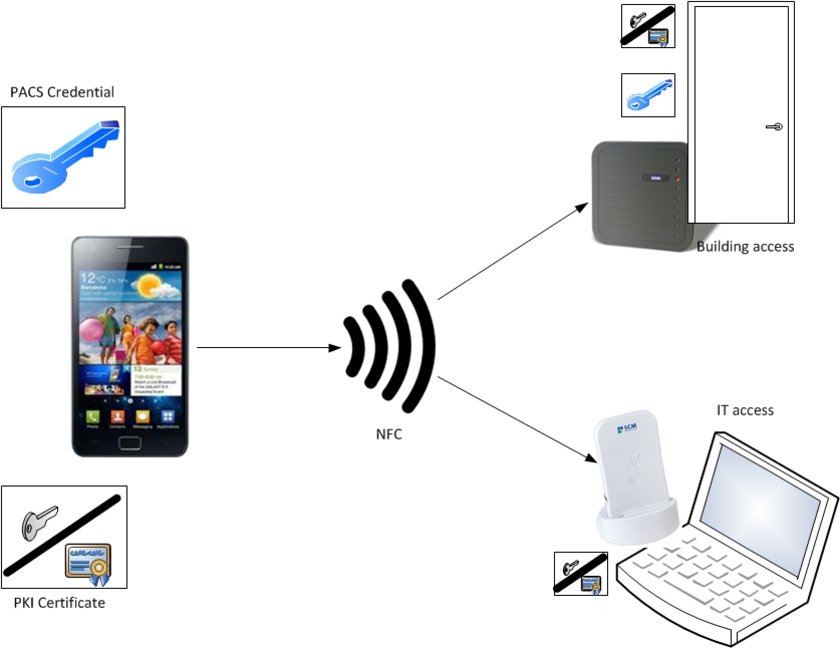

В системе контроля доступа устройства обычно основаны на технологии Bluetooth Low Energy (BLE), которая обеспечивает высокую энергоэффективность и производительность. Системы, использующие технологию BLE, могут месяцами работать только от одноячеечной батареи.

Для того, чтобы система контроля доступа работала через технологию Bluetooth, требуется прямое соединение между устройством Bluetooth и контроллером с помощью программного обеспечения.

Поскольку смартфоны становятся неотъемлемой частью нашей жизни, все больше и больше компаний ищут способы интеграции мобильных устройств в решения для контроля доступа. Телефоны с поддержкой Bluetooth продолжают становиться нормой, что, естественно, приводит к появлению цифровых клавиш.

Наши мобильные телефоны всегда под рукой — редко можно увидеть людей, выходящих из дома без телефона. Это делает его идеальным устройством для добавления в систему контроля доступа.

Пользователи находят более удобным использование в качестве учетных данных для контроля доступа, поскольку им не нужно носить с собой карты / брелки или беспокоиться о запоминании PIN-кода.

Что такое связь ближнего поля? (NFC)

Прежде чем мы перейдем к ключевым различиям между этими инновационными беспроводными технологиями, давайте взглянем на определение NFC.

NFC или Near Field Communication также является беспроводной технологией, которая обеспечивает связь на небольшом расстоянии между совместимыми устройствами на частоте 13,56 МГц. Для NFC требуется как минимум одно передающее устройство и другое для приема сигнала.

Технология NFC работает с переменным магнитным полем, что означает, что энергия не излучается в виде радиоволн.Это предотвращает возникновение каких-либо помех между аналогичными устройствами или любой радиосвязью, работающей на той же частоте.

Система с поддержкой NFC включает в себя инициатор (считыватель) и цель (бирку, карту, наклейку или брелок). Теги NFC содержат данные и обычно доступны только для чтения. Эти теги могут безопасно хранить личные данные, объем памяти составляет от 96 до 8192 байтов.

Bluetooth против. NFC: основные отличия

Итак, теперь, когда у нас это есть, давайте посмотрим на ключевые различия между NFC и Bluetooth…

Рабочее расстояние

NFC, как правило, работает на меньшем расстоянии — менее 4 см, в то время как Bluetooth обеспечивает рабочий диапазон до 10 м.Однако такой увеличенный диапазон может иметь определенную цену. Bluetooth с большей вероятностью будет иметь помехи при передаче из-за его большего диапазона, тогда как меньшее расстояние NFC обеспечивает более надежное соединение без помех.

Настройка технологии

Bluetooth требует ручной настройки для сопряжения устройств. В большинстве случаев вам потребуется ввести PIN-код и настроить некоторые параметры для сопряжения устройств.

С другой стороны, соединение NFC довольно просто установить без аутентификации.С устройствами с поддержкой NFC все, что вам нужно сделать, это включить устройства и поднести их друг к другу. Передача данных по технологии NFC происходит мгновенно и не требует дополнительных хлопот.

Потребляемая мощность

В большинстве случаев NFC потребляет меньше энергии, чем устройства Bluetooth. Работает на маломощном радиопередатчике / приемнике и не сильно влияет на аккумулятор устройства. Таким образом, NFC можно держать постоянно включенным, не разряжая аккумулятор слишком сильно.

Единственный случай, когда NFC потребует больше энергии, чем Bluetooth, — это когда он питает пассивный источник без питания. Единственное исключение — когда устройство использует технологию BLE, которая, как правило, потребляет меньше энергии, чем устройства с питанием от NFC.

RFID-совместимость

NFC обладает уникальной способностью работать с пассивными метками RFID, поэтому его удобнее использовать с существующей системой контроля доступа с поддержкой RFID. Bluetooth, с другой стороны, несовместим с RFID и, следовательно, менее гибок, чем NFC.

Безопасность

NFC имеет тенденцию быть более безопасным, чем Bluetooth, поскольку он работает в более коротком диапазоне, что обеспечивает более стабильное соединение. Следовательно, NFC, как правило, является лучшим решением для многолюдных и загруженных мест, где множество различных устройств пытаются общаться друг с другом, создавая помехи сигналам.

С другой стороны, даже несмотря на то, что Bluetooth имеет аутентификацию на основе PIN-кода, он по-прежнему сталкивается с проблемами безопасности и может быть весьма уязвим для хакерских атак.

NFC против Bluetooth: сводка

Итак, хотя технологии NFC и Bluetooth схожи в том, что обе они используют методы беспроводной передачи, помимо этого у них очень разные возможности.

NFC лучше всего использовать на небольших расстояниях для безопасной отправки небольших объемов данных, поэтому обычно используется для контроля доступа и платежей.

С другой стороны, Bluetooth, хотя и не так безопасен, открывает больший диапазон соединений и чаще всего используется на беспроводных устройствах, таких как наушники и аудиоколонки.

Руководство NFC — Магазин NFC

Как вы могли заметить, существует очень большое разнообразие тегов NFC. По этой причине мы создали это руководство с аспектами, которые следует учитывать при выборе тега NFC.

В основном вам нужно оценить 2 вещи: тип чипа и тип тега. Фактически, один и тот же чип может быть встроен в разные типы тегов.

Выбор чипа NFC

Выбор метки NFC

Выбор чипа NFC

Совместимость

Первое, что нужно рассмотреть: какой считыватель будет использоваться для чтения или записи тегов. Фактически, если мы не можем прочитать или закодировать тег, это совершенно бесполезно. Рекомендуется проверить совместимость чипа NFC и устройства чтения NFC.См. Также наше Руководство для считывателей NFC.

Некоторые соображения.

  • Смартфон
    Если вы хотите использовать смартфон, вы можете выбрать чипы NTAG® или ICODE®.
  • ISO14443 и ISO15693
    Если вместо этого вы используете другой считыватель, рекомендуется проверить, соответствует ли он требованиям стандарта. Чипы типа NTAG® и MIFARE® относятся к стандарту ISO14443, а ICODE® — к стандарту ISO15693.
  • Существующие системы
    Если вы не уверены в технических характеристиках своего устройства чтения NFC, но уже используете чипы NFC, вы можете проверить тип используемого чипа с помощью смартфона или устройства чтения NFC.Вы также должны убедиться, что используемая система «открыта» и позволяет использовать теги от разных поставщиков.

Доступная память

Еще одним важным аспектом является пользовательская память, которая является перезаписываемой памятью тега NFC. Память следует выбирать в зависимости от объема данных, которые вы планируете использовать. Обычно теги с меньшим объемом памяти дешевле.

Вот несколько примеров.

  • Чтобы запрограммировать тег с URL-адресом или простым текстом, например кодом, обычно достаточно чипа NTAG210 или NTAG213 (который может содержать около 40 и 140 символов соответственно).
  • Для визитки в электронном формате (V-Card) лучше использовать тег с большей памятью, например NTAG216.

Существуют также теги с памятью с гибкой структурой для конкретных приложений, таких как микросхема MIFARE® DESFire® EV2.

Шифрование

Без шифрования содержимое чипа «открыто», и его видит любой, кто сканирует метку своим смартфоном или считывателем NFC. Чтобы этого не произошло, нужно выбирать микросхему, поддерживающую шифрование.Ниже представлены микросхемы с этой функцией в порядке возрастания безопасности поддерживаемых криптографических методов.

  • MIFARE Classic® (CRYPTO01 — небезопасно, поскольку оно было нарушено в 2008 году)
  • MIFARE® DESFire® EV1 / EV2 / Light (DES, 2K3DES, 3K3DES, AES)
  • MIFARE Plus® / ICODE® DNA (AES 128 бит)
  • MIFARE Ultralight® C (3DES)
  • ДНК NTAG413 / ДНК NTAG424 (CMAC на основе AES)

Сохранение данных

Теги не вечны, но верно и то, что производители чипов гарантируют сохранение данных в течение длительного времени. По крайней мере, 10 лет для старших моделей. Если вы планируете связать теги с очень прочными активами (например, автомобилями, недвижимостью, специальным оборудованием), существуют чипы, которые гарантируют сохранение данных до 200 лет!

Ниже приведена гарантированная продолжительность наиболее распространенных фишек в порядке возрастания.

  • 10 лет (NTAG21x, MIFARE Classic®, MIFARE Plus®, MIFARE Ultralight®, MIFARE® DESFire® EV1, MIFARE® DESFire® Light)
  • 25 лет (MIFARE® DESFire® EV2)
  • 50 лет (ICODE® SLIX, ICODE® SLIX2, ICODE® DNA)
  • 200 лет (ST25TA)

Циклы чтения / записи

Наиболее распространенные микросхемы поддерживают до 100 000 циклов чтения / записи, то есть их можно читать или программировать до 100 000 раз.Это число может показаться огромным, но, как всегда, зависит от того, как оно используется. Для заявок на оплату или оформление билетов 100000 раз может не хватить. Ниже приведены доступные диапазоны с указанием соответствующих чипов.

  • 10,000 (MIFARE Ultralight® C, NTAG203)
  • 100000 (NTAG21x, MIFARE Ultralight® EV1, ICODE®)
  • 200000 (MIFARE Plus®, MIFARE® DESFire® Light)
  • 500000 (MIFARE® DESFire® EV1, MIFARE® DESFire® EV2)
  • 1 миллион (ST25TA)

Блокировка паролем

По умолчанию память чипов NFC перезаписывается, но может быть установлен в режим «только чтение».В этом случае тег также называется «заблокированным» и больше не может быть перезаписан. Некоторые чипы также поддерживают блокировку паролем. Это означает, что тег, заблокированный паролем, может быть перепрограммирован только тем, кто знает пароль. Это очень полезная функция, если вы планируете оставлять теги в общественных местах, часто посещаемых многими людьми (которые могут их переписать), но вы планируете повторно использовать их в будущем с другими закодированными данными.

Чипы, поддерживающие функцию блокировки паролем, относятся к семейству NTAG21x (NTAG210, NTAG212, NTAG213, NTAG215, NTAG216) и чипу ICODE® SLIX2 .

Выбор метки NFC

Позиционирование тегов

Одна из проблем, общих для всех чипов RFID, — это помехи от металла. Теги NFC, в частности, не работают, если их разместить на металлической поверхности. По этой причине были созданы специальные теги, называемые антиметаллическими (или металлическими тегами), которые могут быть применены к металлу или любому другому проводнику.

Однако правило таково: не должно быть металла между чипом и считывателем , иначе тег не будет читаться.

Антиметаллические бирки читаются только со стороны, где нет металла. Другими словами, метку нельзя спрятать за металлическим листом.

Кроме того, обратите внимание, что феррит (изолирующий материал, который позволяет метке работать также с металлом) немного уменьшает диапазон считывания метки.

Размер / расстояние чтения

Когда дело доходит до меток NFC, размер имеет значение. Фактически, чем больше антенна метки, тем больше диапазон ее считывания. По этой причине, если у вас нет проблем с пространством, мы обычно рекомендуем метки с довольно большой антенной, особенно если вы планируете разместить метку за панелью или стеклом.

Что касается расстояния считывания, обратите внимание, что при одинаковом размере металлические метки имеют меньший диапазон.

В целом, мы не советуем выбирать метку с антенной менее 12 мм (сторона или диаметр), потому что ее трудно обнаружить, особенно с помощью обычного смартфона.

Враждебные среды / экстремальные условия

Чипы NFC обычно работают в диапазоне температур от -20 ° C до + 70 ° C; они вообще водонепроницаемы. Однако часто требуется более высокая устойчивость к внешним факторам, особенно когда метки должны применяться в промышленных или особенно агрессивных средах, или когда они предназначены для определенной функции (например, противодействие промышленной стирке или доменной печи).

Ниже приведены некоторые из требований, которым мы можем соответствовать.

  • Водонепроницаемость / влагостойкость: если вам нужна водонепроницаемая бирка, у нас есть несколько продуктов с сертификацией IP66, IP67 или IP68.
  • Устойчивость к экстремальным температурам до 230 ° C.
  • Атмосферостойкость.
  • Устойчивость к ударам, вибрации, падениям, ударам.
  • Стойкость к промышленным жидкостям, дезинфицирующим, коррозионным и морским средам.
  • Стойкость к промышленной и / или домашней стирке, а также, возможно, к глажению.

Применение метки

Последний аспект, которым нельзя пренебречь, — это практическое применение тега. Вкратце: как Тег будет применен к активу. Ниже представлены самые распространенные опоры.

  • Наклейки
    самые распространенные бирки бывают в виде этикеток. Некоторые бирки снабжены клеем, который особенно устойчив к погодным условиям, влажности и перепадам температуры.
  • Перфорированные бирки
    Если клей неприменим или его недостаточно, вы можете выбрать бирку с одним или несколькими отверстиями, чтобы их можно было закрепить гвоздями или шурупами.
  • Кабельные стяжки
    Альтернативой клею и отверстиям являются кабельные стяжки со встроенным чипом NFC, которые можно затянуть вокруг своей опоры.
  • Другие опоры
    Метки NFC могут быть встроены в специальные опоры, такие как кольца для ключей, браслеты, идентификационные значки и т. Д. Если вы не найдете специальной поддержки на нашем веб-сайте, свяжитесь с нами, чтобы вместе выработать лучшее решение.

Сравнительный чип NFC

NTAG203 VS NTAG213

Эти два чипа NFC очень похожи: они принадлежат к одному семейству (NTAG®), и оба имеют универсальную совместимость со всеми смартфонами и планшетами NFC.В частности, микросхема NTAG213 является новой версией NTAG203: у нее больше памяти и несколько дополнительных функций, таких как счетчик сканирования и блокировка паролем. В настоящее время чип NTAG203 снят с производства именно потому, что был заменен на NTAG213. Если вы разработали приложения или системы, использующие NTAG203 в качестве эталона, вы все равно можете без проблем использовать чип NTAG213.

NTAG213 VS NTAG216

Оба чипа являются NTAG®, поэтому они совместимы со смартфонами и планшетами NFC.Оба они имеют 7-байтовые идентификаторы UID и поддерживают функции NTAG21x (такие как блокировка паролем и счетчик сканирования). Существенная разница между двумя чипами заключается в доступной памяти: у NTAG213 доступно 144 байта, а у NTAG216 — 888 байтов. По этой причине чип NTAG216 может содержать контакты в формате V-Card с множеством полей или когда требуется, чтобы чип содержал больше информации. По этой же причине чип NTAG216 дороже. Если особых потребностей в памяти нет, то чип NTAG213 подойдет.

Микросхемы NFC Tag Type 2

ST отличает сбор энергии, конфиденциальность и повышенная защита

Технология связи ближнего поля, такая как метки NFC (например, метки RFID), в которых хранится информация о пользователе, часто упрощает двустороннюю беспроводную связь между устройствами с поддержкой NFC. Благодаря индуктивной связи между устройствами с поддержкой NFC связь ближнего поля происходит в коротком диапазоне на частоте 13,56 мегагерц.

Одним из основных преимуществ передачи на короткие расстояния в технологии связи ближнего поля является меньшее потребление энергии во время работы.

В надежде извлечь выгоду из преимуществ NFC, STMicroelectronics (ST) анонсировала семейство ST25TN тегов NFC Forum Type 2, которое включает два устройства на базе микросхем: ST25TN512 и ST25TN01K.

Представление последних интегральных схем NFC-меток ST. Изображение предоставлено STMicroelectronics

В этой статье мы рассмотрим особенности тегов NFC, а именно типы тегов, а затем погрузимся в характеристики ИС NFC STs.

Особенности меток NFC

В целом, теги NFC различаются по типу стандарта, на котором они основаны, и их возможностям, включая память, скорость передачи данных и т. Д. Кроме того, типы тегов стандартизированы NFC Forum, среди других органов стандартизации, таких как GlobalPlatform, для обеспечить взаимодействие между устройствами с поддержкой NFC на рынке.

Всего существует четыре типа тегов, пронумерованных от одного до четырех, в дополнение к пятому тегу, основанному на технологии NFC-V.

Таблица с типами тегов NFC Forum. Изображение предоставлено Maka RFID

В то время как теги NFC типа 1 и тип 2 основаны на стандарте ISO / IEC 14443A, теги NFC типа 3 основаны на JIS X 6319-4 (или FeliCa).

Благодаря высокой скорости соединения 424 кбит / с, метки NFC типа 3 и 4 могут использоваться в таких приложениях, как проездные билеты и членские карты.

Что касается новых теговых ИС ST, то они относятся к Типу 2; таким образом, они могут иметь расширяемую память с 48 до 208 байтов.Однако теги NFC типа 4 имеют емкость памяти до 32 Кбайт для хранения пользовательского содержимого.

Несмотря на то, что тег NFC типа 1 по умолчанию поддерживает операции чтения и перезаписи, пользователи могут настроить тег для поддержки операций только для чтения. Этот тип тега также находит приложения в устройствах Bluetooth.

Теперь, когда общие основы типов и основных функций NFC понятны, давайте подробнее рассмотрим микросхемы тегов ST.

Сбор энергии, передача энергии и защита

Одной из ключевых особенностей NFC-меток серии ST25TN является то, как они поддерживают сбор энергии, что, в зависимости от приложения, является важной функцией, которую необходимо поддерживать.Сбор энергии включает преобразование наведенной энергии в электрический ток до 3 мА для питания метки.

При индуктивной связи электромагнитное поле на частоте 13,56 мегагерц генерируется активным передающим устройством с поддержкой NFC, и тег NFC использует это в качестве источника питания. Такой способ сбора энергии устраняет необходимость во внутреннем источнике питания, таком как аккумулятор и аккумуляторный отсек.

Функциональная схема микросхемы NFC-метки семейства ST25TN.Снимок экрана предоставлен STMicroelectronics [загружаемое техническое описание]

Наряду с функцией сбора энергии, метка IC включает технологию индуктивной передачи энергии, такую ​​как беспроводные зарядные устройства.

Однако, когда тег применяется в этом случае использования, значение мощности передачи, превышающее рекомендованную спецификацию, может повредить тег. Чтобы защитить метку, разработчики должны последовательно разместить конденсатор между антенной метки и ИС метки.

Последняя особенность этого устройства — механизмы конфиденциальности и защиты.Пользователи могут установить подлинность устройства с помощью функции цифровой подписи TruST25. Кроме того, устройство также имеет 7-битный уникальный идентификационный код чипа, а также 3-значный уникальный код ответвления.

Функция «kill» переводит устройство в «убитый режим». В этом режиме устройство не отвечает на входящие RF-команды.

В целом, новое семейство NFC-тегов ST25TN со скоростью до 106 кбит / с представляет собой надежное устройство с поддержкой NFC. Это устройство может облегчить беспрепятственную беспроводную связь одним касанием в различных приложениях, таких как здравоохранение, потребительские товары и электронные билеты.

Исследователи используют NFC с расширенным диапазоном действия для разработки интеллектуальной фабрики для различных сценариев использования • NFCW

МНОГОФУНКЦИОНАЛЬНЫЙ: Интеллектуальная ткань может использоваться в одежде для таких вещей, как платежи и контроль доступа.

Инженеры Калифорнийского университета в Ирвине (UCI) в США использовали NFC с расширенным диапазоном для создания интеллектуальных устройств без батарей. ткань, которая может позволить предметам одежды взаимодействовать друг с другом и с расположенными поблизости электронными устройствами на расстоянии «более четырех футов».

Ткань, обеспечивающая «сеть на теле», может быть интегрирована в одежду, такую ​​как больничные халаты и спортивная одежда, для мониторинга и передачи данных о состоянии здоровья или в другую одежду, которая позволит владельцу открывать и заводить свой автомобиль, получать доступ к зданиям или совершать покупки. «Дай пять или пожав руку», — говорит исследовательская группа.

«Если вы подносили свой смартфон или платежную карту к считывателю, чтобы оплатить покупку, значит, вы воспользовались технологиями передачи сигналов ближнего поля.Наши ткани работают по тому же принципу, но мы значительно расширили ассортимент », — объясняет доцент UCI Питер Ценг.

«Это означает, что вы потенциально можете держать свой телефон в кармане, и просто касаясь своим телом других тканей или считывателей, энергия и информация могут передаваться на ваше устройство и с него».

Исследовательская группа разработала NFC с расширенным диапазоном, используя «пассивные магнитные метаматериалы на основе протравленной фольги из меди и алюминия», а также потому, что «сигналы проходят через магнитную индукцию, в отличие от непрерывных проводных соединений, которые были в прошлом. — искусство в шикарных тканях — можно согласовать отдельные предметы одежды ».

«В спортивном снаряжении штаны могут измерять движения ног, взаимодействуя с верхом, который отслеживает частоту сердечных сокращений и другую статистику», — говорит команда.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
