Объектив Индустар-61 Л/Д. Быстрый репассаж. По личной просьбе.

Что делать в карантине, чтобы не подёрнуться карантинной тиной? Какой же карантин без креатива! Можно, конечно, насыщать организм каротином в карантине. Можно пересмотреть все фильмы Тарантино в карантине. Но если глянуть на проблему под иным ракурсом и шире, то можно обнаружить возможность заняться тем, что откладывал ранее за неимением времени, заглянуть в гаражи, подвальчики, да просто на антресоли. Там наверняка обнаружатся заделы рукоделия былых времён, модно именуемые нынче DIY, отложенные на «когда-то». Почему же не сейчас? Впрочем, «Каждому — своё». А меня от вынужденного безделья спас коллега, попросивший рассказать, как заменить смазку в объективе Индустар-61 л/д. Без проблем, сейчас мы быстренько моему другу поможем.

Итак, перед нами объектив «Индустар-61 Л/Д». «Л» — это значит, что передняя линза объектива изготовлена с применением редкоземельного элемента лантана, из так называемого сверхтяжёлого крона СТК6.

Именно благодаря этому были получены характеристики, манящие любителей фотографии до сих пор. Отвлекусь от темы и скажу, что на базе СТК были разработаны и другие знаковые объективы. Например, «Гелиос-81», устанавливавшийся на зеркальный аппарат Киев-15, «Гелиос-81Н» работавший на камерах Киев-17 и Киев-19, а впоследствии — «Арсат-Н». Но речь сейчас не о них. Это объективы для камер с зеркальным видоискателем. А мы сейчас об объективе с маркировкой «Д» — для дальномерных камер. Впрочем, для рабочего отрезка 45.5 мм Индустар-61 тоже был разработан — Индустар-61 Л/З, где «З» — для зеркальных камер. У него тоже почитателей предостаточно.

Итак, объектив Индустар-61 Л/Д 2,8/55 разработан на базе объектива Tessar. Использовался как штатный объектив для дальномерных фотоаппаратов ФЭД-5, ФЭД-5В, ФЭД-5С. Выпускался на Харьковском заводе.

Вот его основные характеристики

Фокусное расстояние: 50 мм (52,42 мм)
Относительное отверстие: 1:2,8
Угол поля зрения: 46°
Размер кадра: 24×36 мм
Количество линз/групп: 4/3
Пределы шкалы диафрагм: 1:2,8–1:16
Световой диаметр первой поверхности: ∅18,6 мм
Световой диаметр последней поверхности: ∅16,4 мм
Ближний предел фокусировки: 1м
Соединения: объектива с камерой — M39×1
Разрешающая способность по ТУ (центр/край): 45/28 линий/мм
Коэффициент светопропускания: 0,85
Формула цветности: 11—0—1,5
Габаритные размеры:

Этот экземпляр прекрасно сохранился. Вот он на фото.

Но фокусируется с трудом. Это понятно. Но ничего. Сейчас восстановим. И первым делом вывинчиваем три винта крепления кольца фланца.

Вот они перед нами, эти три винта.

Снимаем кольцо фланца.

За ним снимаем ползунок — толкатель поводка дальномера.

Так выглядит толкатель дальномера. Виден паз направляющего винта.

А здесь — направляющий винт толкателя дальномера. Вывинчиваем его.

Освобождаем три винта крепления кольца фокусировки объектива.

Снимаем кольцо фокусировки.

Теперь нужно вывинтить стопорный винт геликоида. Он обозначен стрелкой.

Вывинтили. После этого досылаем геликоид до упора вращением против часовой стрелки и прочерчиваем метку на сопрягаемых деталях. Метку наносим напротив лимба фокусировки.

Разбираем геликоид, свинчиваем наружное кольцо, вращая его по часовой стрелке.
Теперь обратите внимание на то, что при разобщении деталей метка также находится напротив лимба фокусировки. Это значит, что при сборке объектива навинчивать кольцо геликоида нужно именно из этого положения. Должны попасть сразу в нужный заход. Запоминаем это.

Механизм фокусировки объектива разобран. Видна старая смазка.

Теперь закрываем заднюю шахту объектива ватным тампоном, чтобы предохранить от загрязнения линзы, и приступаем к чистке.

Ветошкой, смоченной в бензине, и старой зубной щёткой удаляем затвердевшую смазку с резьбы и деталей. Готово!

На очищенную резьбу наносим ОКБ-122/7. Здесь небольшое примечание. Конструкция оправы объектива такова, что доступа к оптическим деталям объектива со стороны геликоида нет. Поэтому смазка здесь не критична. Можно применить любую из совместимых со сплавом Д16Т и обеспечивающую лёгкий и плавный ход фокусировки.

Теперь совмещаем детали по ранее нанесённым меткам и навинчиваем кольцо геликоида на оправу, вращая против часовой стрелки.

Совпадение полное и с первой попытки.

Перед нами два винта.

Красной стрелкой обозначен стопорный винт геликоида, а зелёной — направляющий винт ползунка толкателя дальномера.

Длинный винт возвращаем сюда.

Готово!

Наносим немного смазки на ползунок толкателя и в паз направляющего винта.

Возвращаем на место направляющий короткий винт.

Надеваем на место ползун дальномера.

Устанавливаем на место кольцо фланца и фиксируем его тремя винтами.

Готово. Ход геликоида лёгкий и плавный без рывков.

Устанавливаем наружное кольцо фокусировки с метражной шкалой. Ориентируемся по метке «бесконечность», а точная установка — по следам от крепёжных винтов.

Объектив собран и готов к установке на камеру.

И — на дальномерном аппарате Зоркий-5.

Объектив «Индустар-61 Л/З» — история в фотографиях — LiveJournal

«Индустар» — общее название советских анастигматических фотографических объективов. Объектив фотоаппарата формирует действительное обратное изображение предмета на поверхности приемника изображения. Объектив – самая важная часть фотоаппарата, т.к. от объектива, в частности от его характеристик, зависит в наибольшем случае техническое качество фотографий.

[Объектив]Зеркальный фотоаппарат «Зенит-Е» с олимпийской символикой достался мне с объективом «Индустар-61 Л/З».

Производились с начала 1930-х годов многими заводами в разнообразных конструктивных исполнениях и с различными оптическими параметрами. Общей чертой «Индустаров» была принципиальная оптическая схема Тессар, состоящая из четырёх линз в трёх группах, две линзы склеены.

«Индустар-61» — самый популярный объектив из серии «Индустар», мой объектив со знаком качества на цилиндрической поверхности со стороны резьбового крепления.

Объектив средней светосилы с просветлённой оптикой.

Расчёт выполнен известными советскими оптиками академиком Г. Слюсаревым и В. Соколовой. В обеих положительных линзах применён лантановый сверхтяжёлый крон «СТК-6».

Четырёхлинзовый «Индустар-61» имеет ту же высокую разрешающую способность, что и шестилинзовый «Гелиос-81».

«Industar-61 L/Z 2,8/50» использовался как штатный для «ФЭДов» и сменный для «Зенитов».

«Industar-61 L/Z 2,8/50» — обозначение «/D» означает исполнение для дальномерных камер, а «/Z» — для зеркальных.

На Лыткаринском заводе оптического стекла производились модификации объектива «Индустар-61raquo;:

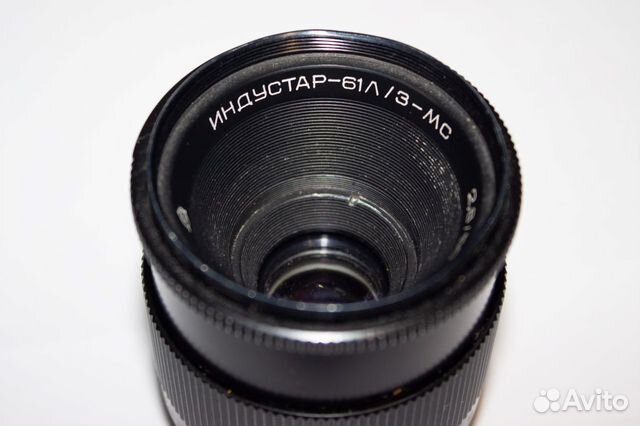

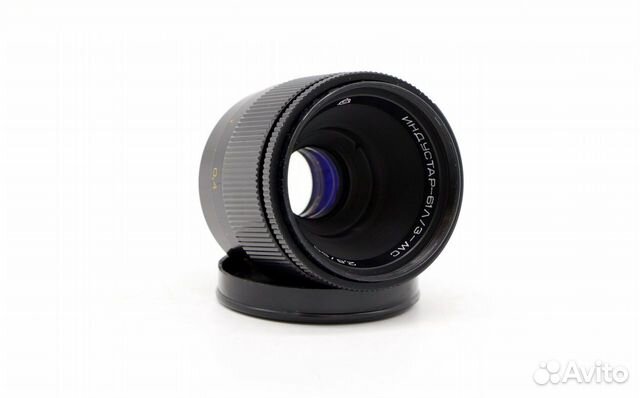

«Индустар-61Л», «Индустар-61 Л/З», «Индустар-61 Л/З МС» и на экспорт «Industar-61 L/Z 2,8/50».

Объектив «Индустар-61 Л/З», на снимке в выдвинутом положении, предназначен для зеркальных фотоаппаратов с креплением М42×1. Тонкое кольцо диафрагм и удобное широкое кольцо расстояний.

Технические данные
Объектив «Industar-61 L/Z 2,8/50»
Заводской номер объектива: № 803044
Фокусное расстояние: 50 мм
Относительное отверстие: 1:2,8
Угол поля зрения: 46°
Разрешающая способность: (центр/край) 45/28 линий/мм
Размер кадра: 24×36 мм
6 лепестков ирисовой диафрагмы

На резкость рисуемой объективом картинки влияют несколько его характеристик, важнейшими из которых являются: микроконтраст, аберрации и разрешающая способность. Последние два параметра всегда лучше у объективов с постоянным фокусным расстоянием, чем у зум-объективов, а у последних, чем больше диапазон фокусных расстояний, тем хуже эти параметры (то есть хуже резкость картинки). Микроконтраст (который очень сильно сказывается на резкости мелких деталей на снимке) зависит от качества просветления всех линз объектива, качества чернения его оправы и торцевых краев линз, качества стекла, из которого изготовлены линзы, а также величины аберраций. Хорошо известно, что фотоснимки, сделанные объективами Nikon кажутся более резкими, чем сделанные объективами Canon, как раз по причине большего микроконтраста. И последнее, характеристики фотообъектива, влияющие на резкость рисуемой им картинки, будут тем выше, чем меньше линз и призм систем стабилизации в его оптической конструкции.

[Инструкция]
См. ниже инструкцию к фотоаппарату «Зенит-Е» с олимпийской символикой

«Зенит-Е»

Назначение и преимущества фотоаппарата

Основные узлы и детали

Основные узлы и детали

Основные узлы и детали

Технические характеристики

Зарядка фотоаппарата

Установка чувствительности плёнки

Установка выдержки и диаграммы

Наводка на резкость

Фотографирование

Разрядка фотоаппарата

Сменные объективы

Макросъёмка с кольцами

Съёмка с близкого расстояния

Неисправности и их устранение

Паспорт фотоаппарата №79273695

Спсиок мастерских, в Омске по пр. К.Маркса, 5

Талон на гарантийный ремонт. Дата выпуска 10.01.1980 г.

Паспорт на фотографический объектив «Индустар-61 Л/З» № 803044, апрель 1980 г.
