Оптические фильтры: Обзор оптических фильтров

Содержание

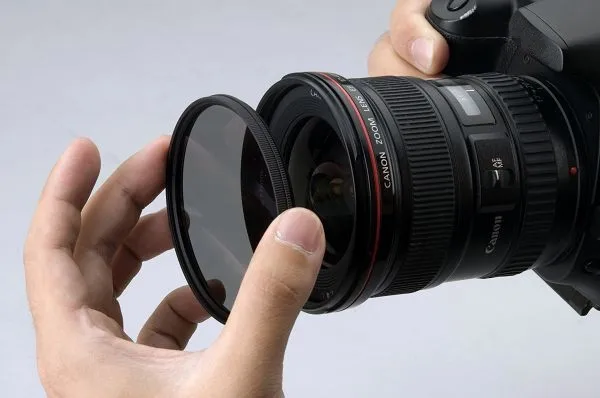

Обзор оптических фильтров

Оптические фильтры используются для выборочной передачи или блокировки определенных длин волн или диапазонов длин волн в оптических системах. Оптические фильтры идеальны для медико-биологических наук, обработки изображений, промышленности. Они могут применяться в флуоресцентной микроскопии, спектроскопии, химическом анализе и машинном зрении и т.д.

Основная терминология оптических фильтров

Несмотря на то, что фильтры имеют много таких же характеристик, как и у других оптических компонентов, существует ряд параметров, уникальных для фильтров, которые следует понимать, чтобы определить какой фильтр лучше всего подойдет для вашей задачи.

Центральная длина волны (Central Wavelength, CWL), используемая при определении полосовых фильтров, описывает среднюю точку спектральной ширины полосы пропускания фильтра. Традиционные оптические фильтры с покрытием, как правило, обеспечивают максимальное пропускание вблизи центральной длины волны.



Полоса пропускания (Bandwidth) — это диапазон длин волн, используемый для обозначения определенной части спектра, которая пропускает падающую энергию через фильтр. Полоса пропускания также называется полная ширина на половине максимума (Full Width-Half Maximum, FWHM).

Полная ширина на половине максимума (Full Width-Half Maximum, FWHM) описывает спектральную полосу пропускания, в которой будет передавать полосовой фильтр. Верхний и нижний предел этой полосы пропускания определяется на длинах волн, на которых фильтр обеспечивает 50% максимальной передачи.

FWHM 10 нм или меньше считаются узкополосными и часто используются для лазерной очистки и химического обнаружения. FWHM от 25 до 50 нм часто используются в приложениях машинного зрения. FHWM более 50 нм считаются широкополосными и обычно используются в приложениях флуоресцентной микроскопии.


Иллюстрация центральной длины волны и полной ширины на половине максимума

Диапазон блокировки (Blocking Range) — это интервал длин волн, используемый для обозначения спектральной области энергии, которая ослабляется фильтром.  Степень блокирования обычно определяется оптической плотностью.


Иллюстрация диапазона блокировки

Оптическая плотность (Optical Density, OD) описывает количество энергии, заблокированной или отклоненной фильтром. Высокое значение оптической плотности указывает на низкую передачу, а низкая оптическая плотность указывает на высокую передачу.

Оптическая плотность, равная 6 или выше, используется для экстремальных блокирующих задач, таких как

рамановская спектроскопия или флуоресцентная микроскопия

Оптическая плотность 3,0–4,0 идеально подходит для лазерного разделения и блокировки, машинного зрения и химического обнаружения, а оптическая плотность 2,0 или менее идеальна для сортировки по цвету и разделения спектральных порядков.


Иллюстрация оптической плотности

В длиннопроходных (longpass) и короткопроходных (shortpass) фильтрах свет определенного диапазона длин волн пропускается, в то время как свет другого диапазона отражается или поглощается.


Изображение покрытия дихроичного фильтра

Длина волны отсечки (Cut-On Wavelength) — это термин, используемый для обозначения длины волны, при которой передача увеличивается до 50% пропускной способности в

длиннопроходном фильтре. Длина волны отсечки обозначена значком λcut-on на рисунке ниже.


Иллюстрация длины волны отсечки (Cut-On Wavelength)

Длина волны отсечки (Cut-Off Wavelength) — это термин, используемый для обозначения длины волны, на которой пропускание уменьшается до 50% пропускной способности в короткопроходном фильтре. Длина волны отсечки обозначена λcut-off на рисунке ниже.


Иллюстрация длины волны отсечки (Cut-Off Wavelength)

Примеры применений

Отображение соответствия цветов

Монохромные камеры не могут различать разные цвета, однако добавление цветного фильтра

 значительно увеличивает контраст между объектами. Рассмотрим пример, когда монохромная камера снимает две красные и две зеленые таблетки. На рисунках a — d показаны реальные изображения исследуемого образца и различные изображения с использованием цветных фильтров.

Очевидно, что без фильтра (рис. b) монохромная камера не может различить красный и зеленый цвет. Когда используется красный фильтр (рис. c), объекты противоположного цвета (зеленые таблетки) кажутся серыми из-за повышенной контрастности изображения и могут быть легко отличимы от красных таблеток. И наоборот, когда используется зеленый фильтр (рис. d), красные таблетки выглядят серыми.


Пример использования цветных фильтров для повышения контрастности:

a) исследуемый образец; b) без фильтра; c) красный фильтр; d) зеленый фильтр

Рамановская спектроскопия

 Результат исследования, полученный с использованием спектроскопии комбинационного рассеяния света может быть значительно улучшен за счет использования нескольких фильтров: полосовых фильтров лазерной линии, режекторных фильтров, или длинноволновых фильтров лазерной линии.

Для достижения наилучших результатов стоит использовать фильтры с шириной полосы до 1,2 нм и оптической плотностью OD 6.0. Полосовой фильтр лазерной линии помещается на оптическом пути между лазером и образцом. Это гарантирует, что любой внешний окружающий свет блокируется, и пропускается только длина волны лазерной линии. После того, как свет падает на образец, он смещается из-за комбинационного рассеяния света и содержит много мод или сигналов низкой интенсивности. Следовательно, становится очень важно блокировать лазерный свет высокой интенсивности с помощью режекторного фильтра, центрированного как можно ближе к длине волны лазера. Если режимы рамановского возбуждения возникают очень близко к лазерной линии, то в качестве эффективной альтернативы можно использовать длинноволновой фильтр лазерной линии.


Пример установки для рамановской спектроскопии

Оптические фильтры встречаются почти во всех сферах оптики, обработки изображений и фотоники.

Понимание методов изготовления оптических фильтров, ключевой терминологии и типов фильтров поможет подобрать лучший фильтр для любой установки.

Оптические фильтры DWDM

Фильтры DWDM являются минимальным элементом DWDM-мультиплексора/демультиплексора и DWDM-мультиплексора ввода/вывода. Фильтры применяются для объединения или разделения оптических сигналов с разными длинами волн в составе DWDM-систем уплотнения, а также в качестве независимого устройства. Использование пассивных оптических фильтров в местах с ограниченным внутренним пространством, например, в оптических муфтах, позволяет составлять компактные устройства DWDM OADM или DWDM MUX/DeMUX.

Оптический фильтр DWDM предназначен для организации ввода/вывода оптического сигнала на заданной длине волны из ВОЛС в системе DWDM, является минимальным элементом DWDM-мультиплексора/демультиплексора и DWDM-мультиплексора ввода/вывода.

Оптический фильтр, извлекая необходимый сигнал, остальное излучение пропускает без изменений. Устройство не требует электропитания, является полностью пассивным элементом.

Оптический фильтр DWDM имеет полосу пропускания 0,8 нм. Данную особенность необходимо учитывать при построении гибридных систем «DWDM+CWDM», в которых используются устройства с более широкой полосой пропускания.

Технология уплотнения CWDM/DWDM основывается на применении многослойных тонкоплёночных фильтров TFF (Thin Film Filter) на базе эффекта резонатора/интерферометра Фабри-Перо (Fabry–Perot Interferometer (FPI).

Различные производители имеют индивидуальный подход к маркировке оптических модулей: кто-то использует номера, кто-то частоту или длину волны. В приведенной ниже таблице мы упорядочили данные в соответствии с номерами каналов DWDM (по возрастанию), длинами волн (по убыванию) и соответствующей частоты для сетки частот 100 ГГц (по возрастанию), а так же привели номенклатуру СКЕО для оптических фильтров DWDM.

Количество выделяемых длин волн, шт 1
Номер канала DWDM 16 ~ 61
Ширина спектра, нм ITU±0.2
Тип волокна SMF-28e
Вносимые потери Pass, дБ < 0,6
Вносимые потери Reflect, дБ < 0,5
Изоляция Pass, дБ > 30
Изоляция Reflect, дБ > 15
Поляризационная модовая дисперсия, нс < 0. 1
Возвратные потери, дБ > 50
Направленность, дБ > 50
Максимальная входящая мощность, мВт 500
Температура эксплуатации, °С -5 ~ +70
Температура хранения, °С -40 ~ 85
Тип корпуса Металлическая гильза
Размеры Металлическая гильза 38 x Ø5.5
Артикул Наименование
SK-DF33M Фильтр избирательный SK-DF33M (DWDM, 1550. 92 нм, 193.3 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF34M Фильтр избирательный SK-DF34M (DWDM, 1550.12 нм, 193.4 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF35M Фильтр избирательный SK-DF35M (DWDM, 1549.32 нм, 193.5 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF36M Фильтр избирательный SK-DF36M (DWDM, 1548.51 нм, 193.6 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF37M Фильтр избирательный SK-DF37M (DWDM, 1547.72 нм, 193.7 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF38M Фильтр избирательный SK-DF38M (DWDM, 1546.92 нм, 193.8 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF39M Фильтр избирательный SK-DF39M (DWDM, 1546.12 нм, 193.9 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF40M Фильтр избирательный SK-DF40M (DWDM, 1545.32 нм, 194.0 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF41M Фильтр избирательный SK-DF41M (DWDM, 1544. 53 нм, 194.1 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF42M Фильтр избирательный SK-DF42M (DWDM, 1543.73 нм, 194.2 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF43M Фильтр избирательный SK-DF43M (DWDM, 1542.94 нм, 194.3 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF44M Фильтр избирательный SK-DF44M (DWDM, 1542.14 нм, 194.4 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF45M Фильтр избирательный SK-DF45M (DWDM, 1541.35 нм, 194.5 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF46M Фильтр избирательный SK-DF46M (DWDM, 1540.56 нм, 194.6 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF47M Фильтр избирательный SK-DF47M (DWDM, 1539.77 нм, 194.7 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF48M Фильтр избирательный SK-DF48M (DWDM, 1538.98 нм, 194.8 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF49M Фильтр избирательный SK-DF49M (DWDM, 1538. 19 нм, 194.9 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF50M Фильтр избирательный SK-DF50M (DWDM, 1537.40 нм, 195.0 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF51M Фильтр избирательный SK-DF51M (DWDM, 1536.61 нм, 195.1 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF52M Фильтр избирательный SK-DF52M (DWDM, 1535.82 нм, 195.2 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF53M Фильтр избирательный SK-DF53M (DWDM, 1535.04 нм, 195.3 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF54M Фильтр избирательный SK-DF54M (DWDM, 1534.25 нм, 195.4 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF55M Фильтр избирательный SK-DF55M (DWDM, 1533.47 нм, 195.5 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF56M Фильтр избирательный SK-DF56M (DWDM, 1532.68 нм, 195.6 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF57M Фильтр избирательный SK-DF57M (DWDM, 1531. 90 нм, 195.7 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF58M Фильтр избирательный SK-DF58M (DWDM, 1531.12 нм, 195.8 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF59M Фильтр избирательный SK-DF59M (DWDM, 1530.33 нм, 195.9 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF60M Фильтр избирательный SK-DF60M (DWDM, 1529.55 нм, 196.0 THz, гильза, оптические выводы 0,9 мм, 1 м)
SK-DF61M Фильтр избирательный SK-DF61M (DWDM, 1528.77 нм, 196.1 THz, гильза, оптические выводы 0,9 мм, 1 м)

Оптические фильтры и фильтры с наноструктурированием для телевизионных камер и оптико-электронных устройств

Действие оптических фильтров можно рассматривать с двух точек зрения — с точки зрения длин волн, которые он пропускает, и с точки зрения длин волн, которые он поглощает или отражает. Любой нежелательный видимый свет или ИК-излучение должны либо поглощаться, либо отражаться, тогда как излучение с необходимыми длинами волн пропускается.

Основное назначение фильтра состоит в изменении падающего излучения таким образом, чтобы пропущенное излучение соответствовало спектру пропускания приемника, регулируя чувствительность камеры для разных длин волн, в зависимости от конкретной задачи. Спектральная кривая фильтра указывает длину волны, при которой начинается или заканчивается заметное пропускание фильтром. Отсчет длин волн начинается с короткой длины волны.

Известны различные способы напыления покрытий. Эти фильтры имеют относительно крутой передний фронт на данных участках спектральной кривой, и быстрый переход от полного поглощения к пропусканию. Однако при точной количественной оценке результатов необходимо принимать во внимание заводские характеристики пропускания. Формы спектральных кривых устанавливают различными способами. Можно детально рассмотреть такие факторы, как критерии пропускания, крутизна и размеры фильтров. Изготовители указывают для фильтров их особые характеристики.

Для задач выделения нужных участков спектра используются цветные стекла. Можно для примера рассмотреть пропускание для обычного, сине-зеленого стеклянного фильтра ЗС6, рис.1. Этот отрезающий фильтр поглощает инфракрасное излучение от источника. Оно больше пропускает инфракрасное излучение, чем, например, фильтр из водного раствора сульфата меди. Обычный 13%-ный раствор сульфата меди, помещенный в кювету со стороной 25,7 см из люсита толщиной 60 мм, поглощает приблизительно на 10% больше света, чем стеклянный фильтр, и имеет более плавный задний фронт спектральной кривой в красной области с заметным протяжением в ИК-область.

Рис. 1. Пропускание сине-зеленых стеклянных фильтров

Фильтры характеризуются двумя параметрами: процентом пропускания Т и оптической плотностью D:

T = (I’/I)*100%;
D = lg(I/T),

где I — падающее излучение (без потери на отражение) в определенном интервале длин волн; I’ — излучение, прошедшее через среду.

При измерении коэффициента пропускания комбинации двух или более фильтров применяют закон Бугера — Ламберта. Он устанавливает, что общее спектральное пропускание является произведением пропусканий отдельных фильтров, взятых на бесконечно малом интервале длин волн.

Изготовители приводят параметры фильтра на основании лабораторных данных и указывают необходимое основное увеличение экспозиции по сравнению с той, которую следовало бы давать без применения фильтра. Параметры относятся ко всей области излучения, пропускаемого фильтром. Следовательно, их нельзя учитывать при некоторых многоспектральных применениях фильтров, так как в этих случаях оптические приборы часто работают в более узких областях, чем полоса пропускания фильтра. Кроме того, объекты обнаруживают различные свойства по отношению к излучению, тогда как стандартный лабораторный источник имеет постоянный спектральный состав излучения.

В дополнение к специфическим характеристикам, прилагаемым к фильтрам в соответствии с их предназначением, фильтры в целом можно классифицировать по изменениям, которые они производят в спектре падающего излучения. Компенсационные фильтры модулируют пропускание в чрезвычайно широкой спектральной области. Дихроические фильтры пропускают в двух отдельных областях. Имеются также фильтры нейтральной плотности, которые ослабляют пропускание по всем длинам волн одинаково. Фильтров различных классов слишком много, чтобы здесь перечислить их и подробно обсудить. Существует список большинства имеющихся желатиновых, стеклянных, неорганических и пластмассовых фильтров и их фирм-изготовителей.

Краситель или неорганическое вещество обеспечивают эффекты фильтрации при введении их в соответствующую среду, например, желатин, с последующим помещением в камеру или в аппаратуру. Вообще красители, имеющие довольно крутой фронт спектральных характеристик, можно выбрать для фильтрации в близлежащих интервалах на всем протяжении видимой и ближней инфракрасной областей спектра. Подходящей средой для этого может быть желатин, а его слои из предосторожности помещают между стеклами. То же самое можно сказать и о характеристиках пропускания неорганических окислов, вводимых в расплавленное стекло для фильтров, за исключением того, что фронт их спектральных характеристик более пологий в инфракрасной области и его можно растянуть дальше поглощения красителей.

Для специальных задач (для регистрации изображения объекта) можно применить фотохромный фильтр. Фотохромный материал характеризуется относительно высокой чувствительностью к окрашиванию и низкой чувствительностью к обесцвечиванию. Данный фильтр удобен своим свойством реагировать на яркость освещения, при необходимости управлением этим процессом, можно использовать электрофотохромный фильтр.

Наноструктурированные материалы, использующиеся как оптические фильтры, также известны. В ранних работах автора по наноструктурированию оптических поверхностей, методом лазерного осаждения, наблюдается выигрыш, связанный с увеличением пропускания и уменьшением отражения при наноструктурировании поверхности образцов, что бывает необходимо, скажем, при решении задач, например, таких как регистрация слабых сигналов фоточувствительными датчиками, работающими в совокупности с оптическими материалами. Малое изменение пропускания наноструктурированного по сравнению с исходным материалом, возможно объяснить двумя причинами: во-первых, использованием смеси углеродных наноструктур, а не одностенных углеродных нанотрубок (УНТ), дающих рельеф с уменьшением шероховатости поверхности вдвое, как показано ранее в работах; во-вторых, тем фактом, что при диаметре нанотрубок и нановолокон в диапазоне 6–10 нм, возможно попадание приповерхностных слоёв матричного материала, при частичной лазерной абляции, внутрь нанотрубок, что нивелирует ожидаемую разницу в показателях преломления и влияет на малые изменения в пропускании; в-третьих, неточно выверенным углом падения света на наноструктурированную поверхность при нанесении на неё ориентированных УНТ, поскольку отклонение от вертикали при лазерном осаждении может составлять от 10 до 25 градусов. До процесса лазерного нанесения углеродных наноструктур необходимо учитывать какая была первичная обработка поверхности оптических материалов (шлифовка, полировка, др.), с последующим ориентированием углеродных наноструктур в электрическом поле.

Рис. 2. — Спектры пропускания образца, зарегистрированные на спектральном приборе, где:

1 – спектр пропускания без нанесенной наноструктуры,
2 – спектр пропускания с нанесенной наноструктрурой.

Результатом данного обзора, является возможность применения как классических оптических фильтров, так и наноструктурированных фильтров для телекамер и других оптико — электронных устройств.

С учетом того, что в ГОСТ9411-91 на оптическое цветное стекло, не всегда можно найти необходимый фильтр для современных задач, альтернативой является использование наноструктурированных фильтров, при этом основная идея в использовании наноструктурированных систем в том, что в них осуществляется прочная химическая связь наноструктуры с оптической поверхностью, что позволяет решать одновременно несколько задач, благодаря улучшенным физико-химическим свойствам оптического материала. Aвтoр блaгoдaрит дoктoрa физикo-мaтeмaтичeских нaук Кaмaнину Н. В. и вырaжaeт признaтeльнoсть всeм сoтрудникaм oтдeлa «Фoтoфизикa срeд с нaнooбъeктaми», за прoвeдeние экспeримeнтoв.

Кужаков П.В., компания «БИК-Информ»

Последние новости — Оптические фильтры

Последние новости

Компания Optical Filters объявляет о назначении нового генерального директора в Великобритании

С 30 сентября 2020 года Роберт Рикман уходит с поста генерального директора Optical Filters. Роберт работает в компании уже 10 лет и за это время оказал огромное влияние. Мы благодарны за то, что за время работы в Optical Filters Роберт создал вокруг себя сильную команду, благодаря которой бизнес хорошо подготовлен к будущему. Нам будет очень не хватать Роберта как ключевого члена семьи Optical Filters, и мы будем думать о нем, когда он и его жена Венди отправятся в запланированное путешествие. Уверен, вы присоединитесь к нам и пожелаете Роберту счастливого выхода на пенсию.


Рэйчел Херринг вступает в должность генерального директора компании Optical Filters с 1 октября 2020 г. У Рэйчел большой опыт в управлении производством, и она приходит к нам со степенью магистра делового администрирования Крэнфилдского университета. Рэйчел ранее работала в Optical Filters в начале 2000-х. Мы приветствуем Рэйчел обратно в команду Optical Filters!

[прочитать статью полностью]


Компания Optical Filters USA получила аккредитацию ISO 9001 и 14001

Мы рады сообщить, что компания Optical Filters USA LLC получила следующие аккредитации
ISO 9001:2008 и ISO 14001:2004

Optical Filters стремится предоставлять своим клиентам продукты и услуги самого высокого стандарта качества и стремится к постоянному улучшению производительности и качества окружающей среды в рамках своей деятельности.

Нажмите здесь, чтобы увидеть все наши аккредитации

[прочитать статью полностью]


Джошуа Бартлетт — Максимальная читаемость дисплеев при солнечном свете с интерфейсами PCAP — Дисплеи транспортных средств SID 2015 Пятница, 23 октября, Сессия 6 между 1.
40 – 2.00 9 вечера0007



Повышение читаемости дисплеев при солнечном свете
с интерфейсами PCAP

В быстро меняющемся мире технологий автомобильная промышленность постоянно стремится найти продукты и технологии, которые удовлетворят потребности каждого водителя в любой ситуации. Этот симпозиум посвящен последним тенденциям, инновациям и технологиям нового поколения.

Комбинация поляризации отделки лицевой поверхности и системы оптического склеивания Viz-Bond. Оптические фильтры могут увеличить коэффициент контрастности дисплея при ярком освещении и в условиях окружающей среды, улучшая читаемость дисплеев при солнечном свете.

Joshua Bartlett, Optical Filters Research & Designer Engineer представляет свою статью

Максимизация производительности для чтения солнечного света на дисплеях
с интерфейсами PCAP

на

Пятница 23 -й октяб Вы также можете посетить Optical Filters на стенде 24, чтобы встретиться с нашей командой и узнать больше о наших продуктах и ​​услугах.

Будем рады видеть вас там!

[читать статью полностью]

Уведомление об окончании срока службы продукта 3M ARMR220
3M больше не принимает заказы на ARMR220 Пожалуйста, свяжитесь с нами для альтернативных продуктов Товар Уведомление об окончании срока службы Антибликовое покрытие 3M™ ARMR220 Матовая съемная пленка 3M ARMR220 больше не будет доступен для покупки с… [прочитать статью полностью]


Посмотрите наше новое видео Viz-Bond™ на YouTube

Оптическое соединение Viz-Bond™ для дисплеев

Используя наш более чем 25-летний опыт в усовершенствовании дисплеев и других вариантах соединения дисплеев, компания Optical Filters разработала Viz-Bond™, систему влажного соединения, которая затвердевает до состояния геля, для доставки экономичная, масштабируемая система, в которой компоненты обрабатываются при температуре окружающей среды без использования вакуума, температуры, давления и необходимости использования нескольких инструментов.

Читаемость при солнечном свете и характеристики окружающей среды, такие как удары, удары, температура и влажность, обеспечиваются на новом уровне производительности благодаря полному оптическому соединению с системой Viz-Bond™

Viz-Bond™ отверждается при длине волны 390–500 нм и поэтому может отверждаться при использовании поляризатора и материалов, содержащих УФ-ингибиторы. Система также может отверждать за краевыми масками шириной до 20 мм (3/4 дюйма).

Благодаря автоматизированному дозированию эта перестраиваемая система надежна и масштабируема до больших объемов.

Для получения дополнительной информации свяжитесь с нашим отделом продаж +44 (0) 1844 260377


[прочитать статью полностью]

Оптические фильтры на выставке SID 2015, 2-4 июня, Сан-Хосе, Калифорния
Посетите нас на стенде 915, чтобы узнать больше об оптическом соединении Viz-Bond, EmiClare MicroMesh3 и всех других наших продуктах и ​​услугах. Мы с нетерпением ждем встречи с вами там! [прочитать статью полностью]

Майкл Дент Технический директор по оптическим фильтрам выступит на конференции Electronic Displays 25 февраля 2015 г., Нюрнберг, Германия
Майкл Дент Технический директор по оптическим фильтрам выступит на конференции Electronic Displays 25 февраля 2015 г., Нюрнберг, Германия [прочитать статью полностью]

Компания «Оптические фильтры» получила награду губернатора 2014 года в категории «Воздействие на малый бизнес»
Компания «Оптические фильтры» получила награду губернатора 2014 года в категории «Влияние на малый бизнес» [прочитать статью полностью]

Оптические фильтры номинированы на премию губернатора «Воздействие» Компания
Optical Filters выбрана в качестве финалиста премии Governor’s Impact Awards 2014 в категории «Влияние на малый бизнес». [прочитать статью полностью]


Оптические фильтры объявляют об окончании срока службы MicroMesh — 1-го поколения

Пожалуйста, примите это письмо как официальное уведомление о прекращении производства продуктов EmiClare MicroMesh и EmiClare LaserMesh.

Optical Filters заменяет оба продукта новыми микросетками EmiClare 2-го поколения (MM2). EmiClare MicroMesh 2-го поколения (MM2) является последним в серии продуктов, которая началась с оригинальной тканой проволочной сетки EmiClare. По мере того, как дисплеи продолжали развиваться как по размеру, так и по разрешению, росли требования к увеличению светопропускания и защите от электромагнитных помех.

Новая микросетка 2-го поколения (MM2) предлагает улучшенное сочетание более высокой светопропускной способности и эффективности экранирования, недостижимой с покрытиями ITO, что делает ее ведущим решением для экранированных дисплеев и сенсорных экранов.

Мы искренне сожалеем о любых неудобствах, которые эти изменения могут причинить вам. Если у вас есть какие-либо вопросы или вам требуется поддержка во время замены этих продуктов, пожалуйста, не стесняйтесь обращаться к члену нашего отдела продаж.

[прочитать статью полностью]


Компания Optical Filters объявляет о назначении Ричарда Костара

Компания Optical Filters рада сообщить, что Ричард Костар присоединился к нашему британскому подразделению в качестве менеджера по продажам в Европе.

«Оптические фильтры продолжают предлагать передовые инновационные решения, отвечающие потребностям клиентов, а зачастую даже превосходящие их. Мы назначили Ричарда, чтобы укрепить наши позиции на рынке и обеспечить своевременную и профессиональную доставку наших решений на рынок». Роберт Рикман, генеральный директор Optical Filters UK

Современное предприятие в Теме, Оксфордшир, его возможности и уровень деловой активности продолжают расти. Кроме того, наши операции в США продолжают процветать и расти.

Важно, чтобы мы обеспечивали европейские рынки продукцией лучшего в своем классе качества. Ричард является преданным своему делу специалистом по продажам и присоединился к группе со значительным опытом, включая несколько лет работы в MacDermid Autotype, ведущем мировом промышленном производителе пленок с покрытием и смешанных жидкостей для использования в полиграфии, автомобилестроении и электронной промышленности. Optical Filters является лидером рынка в разработке и производстве экранов EmiClare EMI, прозрачных нагревателей, усовершенствованных сенсорных экранов и оптических соединений дисплеев для военных, медицинских и общественных информационных приложений.

Мы желаем Ричарду всяческих успехов в эти волнующие времена работы в группе оптических фильтров.

[читать статью полностью]

Оптические фильтры назначены европейским дистрибьютором PPG
PPG назначается европейским дистрибьютором PSS-3000 [читать статью полностью]

Запущен новый веб-сайт
Мы рады запустить наш новый веб-сайт . Мы создали новый интересный сайт, на котором представлены все наши существующие и новейшие продукты и услуги. [прочитать статью полностью]


Оптические фильтры | Оптические фильтры Shanghai Optics

| Шанхайская оптика

AR

Китай

DEN

EN

FR

GER

ITA

POR

RUS

9 SPA 9

  1. Домашний
  2. Оптические компоненты
  3. Оптические фильтры

Цилиндрические линзы

Асферические линзы

Ахроматические линзы

Сферические линзы

Оптические призмы

Оптические зеркала

Светоделители

Оптические окна

Инфракрасная оптика

Микро Оптика

Оптические фильтры

Цветные стеклянные фильтры

Пользовательские формы

Лазерная оптика

Оптика произвольной формы

Линзы Френеля

Гомогенизирующие стержни световода

Линза МДП

Оптика для медицинских устройств

Оптические фильтры избирательно пропускают определенные длины волн света, блокируя другие длины волн. Shanghai Optics производит широкий спектр оптических фильтров для инженерных, научных и фотографических приложений.

Наши оптические фильтры с твердым покрытием являются дихроичными фильтрами. Они состоят из единой подложки с плотным твердым покрытием. Эти фильтры с твердым напылением дороги в производстве, но они обладают превосходными характеристиками и идеально подходят для приложений, где точность имеет первостепенное значение. Мы используем передовую технологию IBS, чтобы придать нашим дихроичным фильтрам однородное диэлектрическое покрытие, и при их производстве не используются клеи. Это гарантирует качественный продукт с очень длительным сроком службы фильтра. Поскольку у них есть только одна подложка, покрытая тонкой пленкой, дихроичные фильтры Shanghai Optics намного тоньше, чем традиционные фильтры с покрытием, и обеспечивают гораздо более высокое пропускание.

Традиционные оптические фильтры с покрытием состоят из сложной сборки поглощающего материала, металлических слоев и интерференционных покрытий. Они в основном используются для аналитических приборов и лабораторного оборудования, поскольку их устойчивость к окружающей среде по своей природе ограничена.

Оба этих типа фильтров также известны как интерференционные фильтры. Они избирательны по длине волны из-за интерференционных эффектов на границе тонкой пленки.

Наши цветные стеклянные фильтры состоят из простой стеклянной подложки, в которую в процессе производства вводится краситель. Поглощение и пропускание можно регулировать концентрацией используемого красителя и толщиной фильтра. Эти абсорбирующие фильтры очень стабильны и менее дороги, чем другие варианты. Оптические свойства также более ограничены.

Фильтры также можно разделить на три другие категории: короткопроходные, длиннопроходные и полосовые фильтры. Короткопропускающие фильтры блокируют волны длиннее определенного предела, позволяя беспрепятственно проходить коротким волнам света. К ним относятся горячие зеркала, теплопоглощающее стекло и отсекающие ИК-фильтры. Фильтры Longpass блокируют более короткие волны света и пропускают более длинные волны. Полосовые фильтры пропускают определенный диапазон длин волн (известный как полоса пропускания) и блокируют или ограничивают все остальные. Полоса пропускания может быть узкой (2-10 нм) или широкой (50-80 нм). Полосовые фильтры более чувствительны к углу, чем фильтры других типов, поэтому вам следует уделить особое внимание монтажу и настройке, если вы используете фильтр этого типа.

Фильтры короткого и длинного прохода иногда называют краевыми фильтрами.

Щелкните здесь, чтобы просмотреть страницу оптических фильтров, имеющихся в наличии

Типы оптических фильтров

Режекторные фильтры Shanghai Optic с высокой пропускной способностью OD4 имеют широкий диапазон пропускания и имеют оптическую плотность более 4,0. Эти фильтры имеют недорогую конструкцию и часто выбираются в качестве более экономичной альтернативы фильтрам Rugate Notch.

Наши полосовые фильтры OD6 имеют коэффициент пропускания более 93 процентов и обладают отличными блокирующими свойствами (оптическая плотность >6 ). Они доступны с обычными длинами волн для популярных флуорофоров.

Флуоресцентные фильтры Shanghai Optic с твердым покрытием идеально подходят для многих приложений, включая флуоресцентную микроскопию, совместные измерения флуоресценции и флуоресцентную гибридизацию in situ (FISH). Их также можно использовать для сравнения изображений геля и пятна, а также для сравнительной геномной гибридизации (CGH). Они отличаются высокой полосой пропускания (более 90%), а также отличное блокирование (оптическая плотность более 6).

Также доступны другие дихроичные фильтры . Эти высококачественные фильтры отличаются резкой передачей от отражения к пропусканию и доступны во многих вариантах длинного и короткого пропускания.

Наши лазерные линейные фильтры представляют собой дихроичные фильтры, предназначенные для лазерных флуоресцентных приборов, рамановской спектроскопии, а также аналитических или медицинских лазерных систем. Они имеют узкую полосу пропускания вокруг лазера и идеально подходят для подавления подземной плазмы и других вторичных излучений, позволяя лазерному лучу проходить беспрепятственно. Эти фильтры имеют пиковую пропускную способность более 90%. Оптическая плотность выше 5,0 означает, что они отлично блокируют нежелательный свет.

Рамановские фильтры представляют собой дихроичные фильтры с твердым покрытием и ультракрутой кромкой, предназначенные для измерения даже самых малых комбинационных сдвигов. Они имеют глубокую блокировку (OD>6,0) для максимального подавления лазерного излучения и являются хорошим выбором для точной работы.

Мы также производим лазерные защитные фильтры, которые пропускают волны видимого диапазона, блокируя лазерный свет.

Спецификация

для оптических фильтров

Существует ряд характеристик, которые следует учитывать при выборе оптимального оптического фильтра для вашего приложения.

Длина волны отсечки — это длина волны, при которой пропускание достигает половины или 50 процентов в длиннополосном фильтре. Точно так же длина волны отсечки — это длина волны, при которой пропускание достигает 50 процентов в короткопропускающем фильтре.

Наклон краевого фильтра задается в процентах от длины волны с обозначенными начальной и конечной точками. Например, если начальной и конечной точками считаются пропускание 10 и 80 процентов, фильтр 600 нм с наклоном 1 процент будет переходить от пропускания от 10 до 80 процентов в полосе пропускания 6 нм.

Оптическая плотность относится к количеству света, ослабленного фильтром, и рассчитывается как процент пропускания в заблокированной области. Поскольку оптическая плотность рассчитывается с отрицательным логарифмическим значением, более высокое значение оптической плотности будет указывать на более низкое пропускание. Для флуоресцентной микроскопии вам может понадобиться фильтр с оптической плотностью 6 или выше. Лазерное разделение и химическое обнаружение требуют оптических плотностей в диапазоне 3-4, в то время как фильтры с оптической плотностью менее 2 лучше всего подходят для таких приложений, как сортировка по цвету или спектральное разделение.

Блокирующий диапазон показывает диапазон длин волн, заблокированный фильтром; как правило, диапазон, в котором передача составляет менее 50 процентов.

Полоса пропускания описывает часть спектра, прошедшую через фильтр. Он также называется Full Width Half Maximum (FWHM) и описывает область, в которой фильтр обеспечивает более 50-процентную передачу.

Центральная длина волны — это длина волны центральной точки или средней точки FWHM. Это может быть точка максимального пропускания, особенно для традиционных оптических фильтров с покрытием.

Выбор оптических покрытий будет зависеть от основного диапазона пропускания вашего фильтра. У нас есть широкий спектр оптических покрытий, подходящих для различных длин волн.

Фильтры Shanghai Optics предназначены для широкого спектра применений, и мы можем настроить их по мере необходимости в соответствии с вашими требованиями.

Родственный контент

Страницы ресурсов

оптических фильтров, объяснение в энциклопедии RP Photonics; краситель, эталоны, диэлектрик, дихроик, Лио, тюнеры

В Руководстве покупателя RP Photonics указаны 248 поставщиков оптических фильтров. Среди них:

Edmund Optics

Edmund Optics предлагает различные оптические фильтры для многих применений, включая полосовые интерференционные, режекторные, краевые, дихроичные, цветные подложки или нейтральной плотности. Edmund Optics также предлагает очень прочные твердые покрытия для применений, требующих высокой оптической плотности при максимальной производительности.

Ecoptik

Ecoptik производит стеклянные фильтры различных типов (поглощающие или с тонкопленочным покрытием) для выделения определенных диапазонов излучения. Мы можем изготовить множество различных типов и оптических фильтров по индивидуальному заказу, таких как оптические гребенчатые фильтры, фильтры высоких/низких частот и фильтры с линейной переменной.

OPTOMAN

Покрытия оптических фильтров OPTOMAN доступны в конфигурациях с коротким, длинным и полосовым пропусканием. Наша оптика с IBS-покрытием оптимизирована для применений с высокой мощностью и не имеет спектрального дрейфа, поэтому возможны конфигурации с очень острыми краями.

VisiMax Technologies

Цветовые фильтры обработки VisiMax выборочно и точно пропускают свет небольшого диапазона цветов, отражая другие цвета. Наша термостойкая технология покрытия дихроичным фильтром позволяет производить прочные интерференционные фильтры, которые воспроизводят свет с точным спектральным контролем.

Ускорьте свой проект, выбрав стандартный цветной фильтр VisiMax, или воспользуйтесь опытом нашей квалифицированной команды дизайнеров для создания специального фильтра, отвечающего вашим конкретным спектральным требованиям.

UltraFast Innovations

UltraFast Innovations (UFI) предлагает спектральные фильтры для ультракоротких импульсов — например, для сохранения длительности отраженных или переданных импульсов.

Используя такие спектральные фильтры, исследователи из группы профессора Крауша смогли создать так называемый волновой синтезатор. Нам удалось разделить или объединить излучение от 250 до 1100 нм по четырем каналам: 250–290, 290–350, 350–500 и 500–1100 нм. Фазы отражения и передачи контролируются. Это позволяет точно комбинировать излучение четырех каналов как в пространстве, так и во времени, что приводит к генерации импульсов субоптического цикла. На основе этой технологии мы также предлагаем первый коммерческий синтезатор светового поля.

AtGrating Technologies

Наши фильтры OTDR FBG можно использовать для точного анализа потерь мощности в волоконно-оптических телекоммуникационных системах с помощью оптической рефлектометрии во временной области (OTDR). Они отражают сигнал OTDR, полностью передавая (не нарушая) сигнал данных.

IRD Glass

IRD Glass изготавливает на заказ оптические фильтры, которые расширяют область применения и улучшают возможности практически любого оптического компонента. IRD работает с различными материалами для фильтровального стекла от всех ведущих производителей фильтрующего стекла: Schott, Kopp, Ohara, Hoya и других. IRD Glass также имеет возможность наносить тонкопленочные оптические покрытия в диапазоне от УФ до ИК спектра.

Knight Optical

Наши стандартные и изготовленные на заказ оптические фильтры используются для широкого спектра высокотехнологичных приложений взыскательными инженерами и специалистами по исследованиям и разработкам в таких секторах, как военная и оборонная промышленность, электроника и исследовательские рынки. Доступны как стандартные, так и изготовленные на заказ фильтры, наша коллекция включает в себя полосовые, длиннопроходные, короткопроходные, нейтрально-плотные (ND), дихроичные, ИК-фильтры, цветное стекло, тепловое стекло и фильтры ANPR/ALPR.

Наборы флуоресцентных фильтров с твердым покрытием Knight Optical были тщательно разработаны для совместимости с определенными флуорофорами, обеспечивая превосходное пропускание на длинах волн возбуждения и излучения, а также превосходную блокировку на пересечении. Каждый комплект состоит из смонтированного фильтра возбуждения и излучения диаметром 25 мм и дихроичного светоделителя размером 25,7 мм × 36 мм.

Shanghai Optics

Shanghai Optics производит широкий спектр специальных оптических фильтров для инженерных, научных и фотографических приложений.

Shalom EO

Shalom EO предлагает широкий выбор оптических фильтров как отражающего, так и поглощающего типа: полосовые фильтры, фильтры нейтральной плотности, дихроичные фильтры, режекторные фильтры, поглощающие фильтры из цветного стекла, ИК-фильтры и лазерные линейные фильтры.

ЭКСМА ОПТИКА

ЭКСМА Оптика представила режекторные фильтры OD 6,0 для конкретных длин волн лазеров в диапазоне от 488 нм до 561 нм. Другие варианты фильтров: фильтры отражательного типа с нейтральной плотностью, предназначенные для работы в диапазоне 400–2000 нм, фильтры поглощающего типа с нейтральной плотностью, предназначенные для работы в видимом диапазоне длин волн (450–650 нм), и цветные стеклянные фильтры Шотта.

iXblue

Фильтр выравнивания усиления iXblue, основанный на технологии волоконной брэгговской решетки, представляет собой простое и эффективное решение для выравнивания усиления в системах WDM. Высокая точность (очень низкая пульсация) позволяет использовать каскадные фильтры, а обратные потери высоки (низкие отражения).

Полосовой фильтр IXC-FBG-PS имеет резкий резонансный пик в спектре передачи с вносимыми потерями менее 1 дБ. Его можно использовать в телекоммуникациях, а также в сенсорных приложениях, а также для волоконных лазеров с распределенной обратной связью (DFB).

iXblue предлагает широкий ассортимент волоконных решеток Брэгга (ВБР) для широкого спектра применений в телекоммуникациях, датчиках, жестких условиях, исследованиях и разработках и т. д.

Отличное ноу-хау в процессе производства ВБР дает iXblue возможность производить различные фильтры на различных волокнах собственного производства. Мы готовы адаптировать наши услуги к вашим потребностям, от быстрого прототипирования до серийного производства.

Intrinsic Crystal Technology

ICC в настоящее время имеет шесть различных машин для нанесения покрытий, в том числе одну для алмазоподобного углерода (DLC) и две для широкополосных просветляющих покрытий. В основном мы производим инфракрасные просветляющие покрытия, инфракрасные фильтры и алмазоподобные углеродные покрытия, предоставляя клиентам различные услуги и продукты для нанесения покрытий.

Наши покрытия DCL изготавливаются с использованием передовых технологий, чтобы соответствовать военным стандартам США и обеспечивать превосходную чистоту поверхности.

Technica Optical Components

Мировой лидер в производстве волоконных решеток Брэгга и фильтров Фабри Перо. Ассортимент продукции включает атермические эталоны Фабри-Перо (TWR30) и атермические ВБР (TWR50), а также перестраиваемые ВБР (T10-T980) и перестраиваемые фильтры Фабри-Перо (TFP10-TFP50).

Artifex Engineering

Artifex Engineering предлагает индивидуальные абсорбционные фильтры и диэлектрические фильтры практически любой конструкции. Полосовые, длиннопроходные, короткопроходные или нейтральные фильтры можно настроить для вашего диапазона длин волн. Фильтру можно придать любую форму. Для облегчения монтажа могут быть предусмотрены кольца из черного анодированного алюминия. Посетите нашу страницу продукта для получения дополнительной информации. Мы с нетерпением ждем вашего запроса.

Vortex Optical Coatings

Мы предлагаем комплексные услуги по проектированию и производству оптических фильтров с длиной волны 300–6000 нм, все из которых наносятся методом напыления, чтобы обеспечить превосходные экологические характеристики, соответствие очень строгим оптическим требованиям и экономичное решение. Объемы прототипов на многие десятки тысяч все охвачены.

TeraXion

Teraxion производит высокоточные оптические фильтры для ASE и бриллюэновской фильтрации в датчиках или для выделения модулированного РЧ-сигнала в РЧ-коммуникациях. Фильтры изоляции сигнала демонстрируют непревзойденные характеристики с плоской вершиной и крутой кромкой. Также доступны фильтры с низкой дисперсией для пикосекундной лазерной спектральной фильтрации.

Universe Kogaku

Universe Kogaku предлагает различные фильтры для линз и аксессуары, в частности полосовые УФ- и ИК-фильтры для использования с нашими кварцевыми УФ-линзами.

Leukos

LEUKOS предлагает широко настраиваемый фильтр BEBOP. Объедините это с нашим источником суперконтинуума Rock, чтобы получить широкополосный настраиваемый источник света.

BEBOP можно настроить в диапазоне от 350 нм до 850 нм с полосой пропускания от 7 нм до 100 нм. Он достигает коэффициента пропускания до 90% и блокирующей оптической плотности >4. У вас может быть выходной луч в свободном пространстве или оптоволоконный выход, а также есть дополнительный инфракрасный выход.

См. наш техпаспорт.

Iridian Spectral Technologies

Iridian Spectral Technologies является ведущим мировым поставщиком приложений для телекоммуникаций, спектроскопии (рамановская, флуоресцентная и проточная цитометрия), биомедицинской визуализации, эндоскопической визуализации, сенсорики, отображения и развлечений (очки для 3D-кино, покрытия дисплеев). ). Наши оптические фильтры и покрытия охватывают спектральный диапазон от УФ 300 нм до LWIR 10 мкм. Наша продукция включает в себя узкополосные фильтры, фильтры с крутым фронтом длинного или короткого прохода, дихроичный краевой фильтр, режекторный фильтр, многозонный фильтр и другие фильтры со специальным покрытием.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
