Панель коммутации связи: Что такое Патч-панель — энциклопедия lanmarket.ua

Что такое Патч-панель — энциклопедия lanmarket.ua

Патч-панель в локальной сети (LAN) представляет собой смонтированный аппаратный узел, содержащий порты, которые используются для подключения и управления входящими и исходящими кабелями локальной сети. Патч-панель обеспечивает организацию большого количества кабелей, предлагая гибкое подключение к сетевому оборудованию, расположенному в центре обработки данных или в коммутационном шкафу/стойке.

Панели можно монтировать в стандартных 19-дюймовых или 23-дюймовых стойках. Аппаратный узел патч-панели содержит пустые порты с одной стороны и точку подключения с другой.

Как работают патч-панели?

Порты патч-панели сконфигурированы для подключения медных, оптоволоконных или коаксиальных кабелей в зависимости от типа устройства. В корпоративной сети патч-панель служит своего рода статическим коммутатором, использующим кабели для соединения сетевых компьютеров в локальной сети с внешними линиями, включая Интернет или другие глобальные сети.

Для соединений Ethernet по витой паре в коммутационных панелях используются межсоединения RJ-45. Очень часто такие патч-панели оснащены дополнительно организатором кабеля, что позволяет построить аккуратную и простую в управлении кабельную систему.



В помещениях, где требуется кабельное или спутниковое телевидение с централизованным управлением, коаксиальные коммутационные панели используются для централизованного питания телевизоров. Для устаревшей голосовой связи, такой как аналоговые факсимильные аппараты, обычно используются двух- или четырехпроводные коммутационные панели с межсоединениями RJ-11.

Оповолоконные патч-панели в свою очередь служат для соединения оборудования в сетях где используются волоконно-оптические кабели и оснащены соответствующими разъемами.

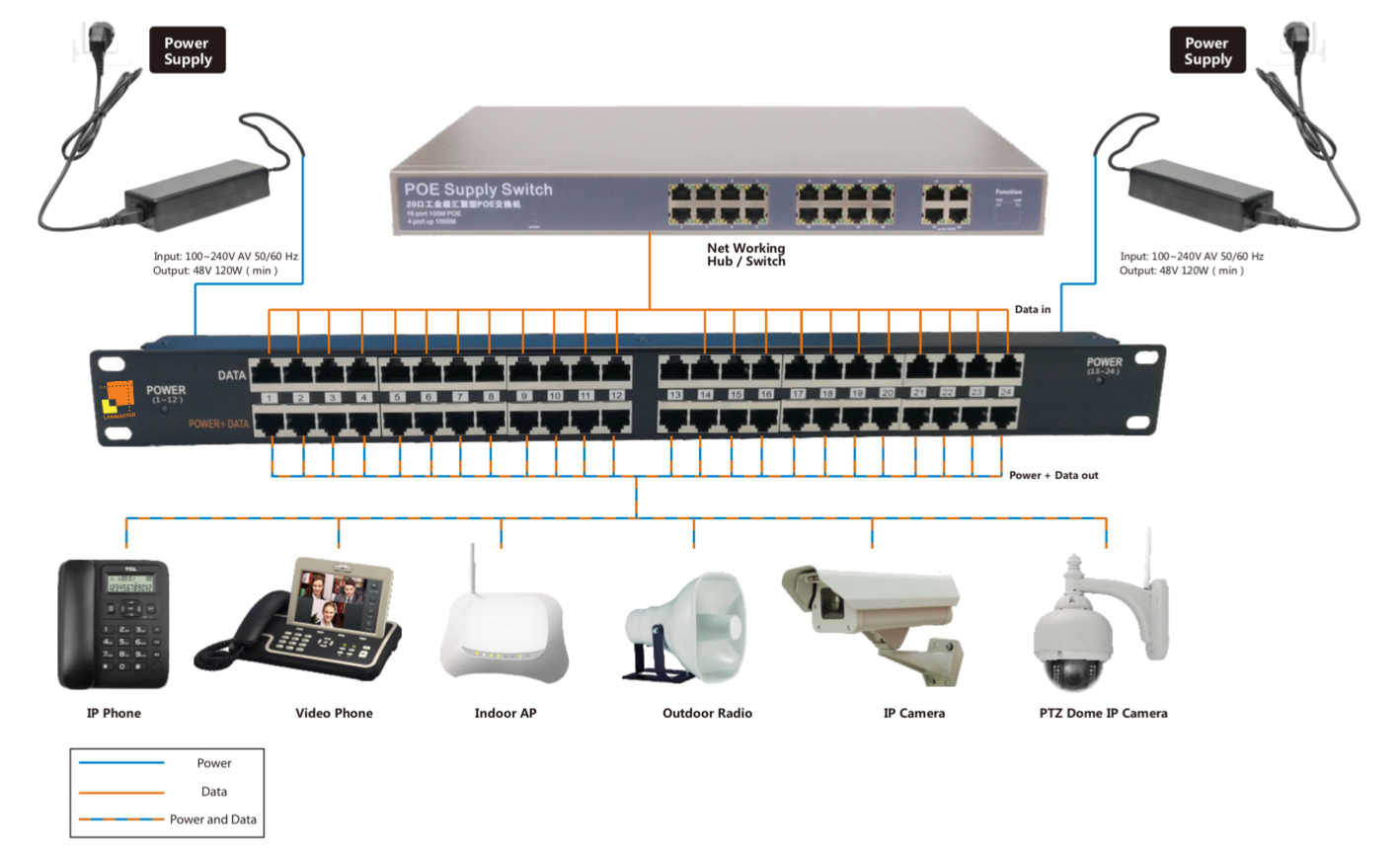

Патч-панель использует патч-корд, своего рода соединительный кабель, для создания каждого соединения между терминированной патч-панелью и сетевым устройством, таким как Ethernet-коммутатор, маршрутизатор и т.

д.

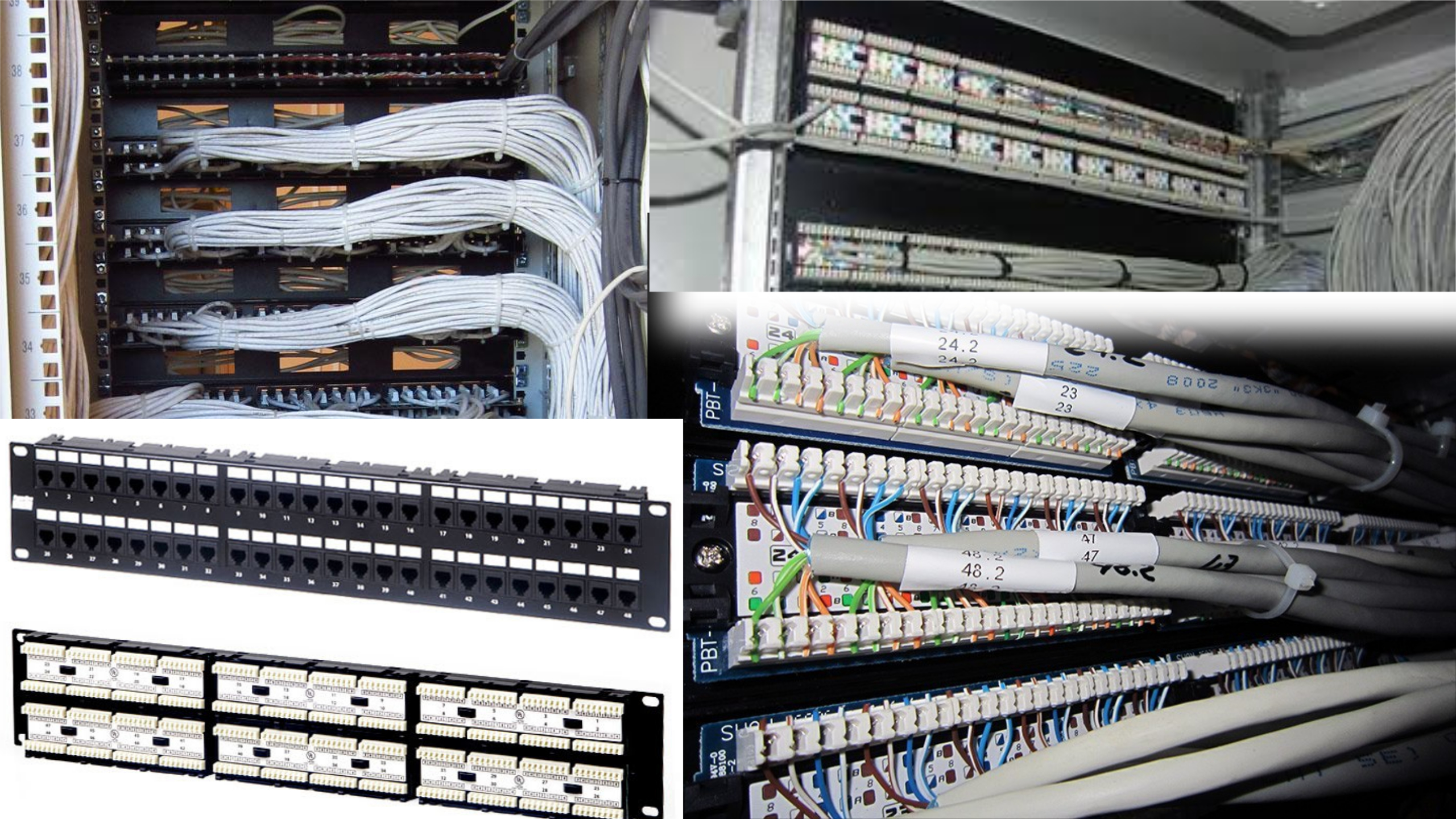

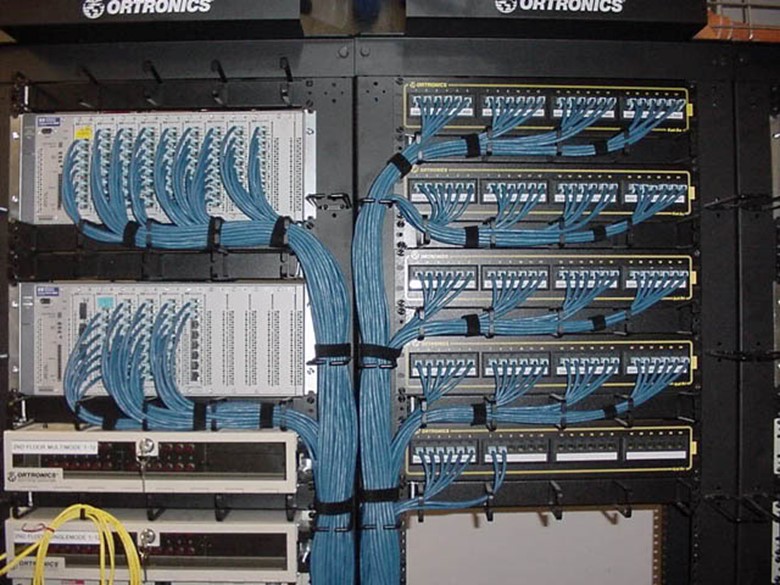

Патч-панели обычно монтируются в сетевые стойки над или под сетевыми коммутаторами. Обычно они занимают пространство в стойке от 1U до 2U. Патч-корды соединяют порты патч-панели с портами сетевого коммутатора, телефонной АТС или цифровых AV-микшеров и создают постоянные портовые соединения с устройством, которые не будут прерываться во время перемещений, добавлений и изменений.

Виды патч-панелей


Патч-панели можно разделить на категории по типу сети и количеству портов, которые они содержат, причем наиболее распространенными являются 48-портовые, 24-портовые и 12-портовые панели. Наиболее распространены следующие типы патч-панелей:

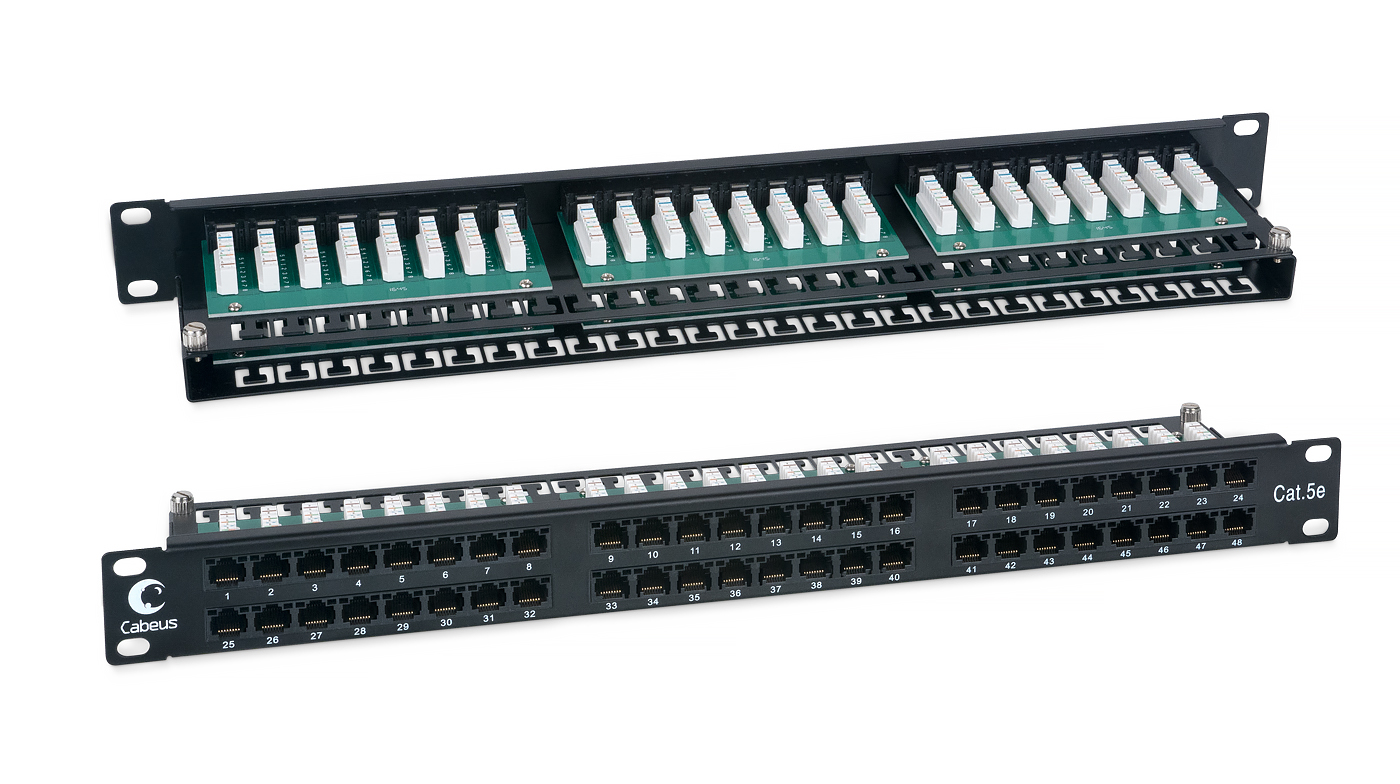

  • Витая пара медь. Эти сетевые панели предназначены для конкретных спецификаций медных витых пар, таких как кабели Cat5E, Cat6, Cat6A и Cat7. Поскольку в этих спецификациях используются немного разные сечения медных проводов, важно обратить внимание на кабели, которые идут к коммутационному шкафу или центру обработки данных, и использовать соответствующие спецификации патч-панелей.
    Существуют специальные патч-панели для неэкранированной витой пары (UTP) и кабелей с экранированной витой парой, в зависимости от типа среды, в которой работает сеть. Для типичной офисной среды используется UTP. Однако, если рабочая среда находится на производственном предприятии с более высоким уровнем электромагнитных помех, экранированные кабели помогают защититься от любых внешних помех, которые могут неблагоприятно повлиять на работу канала. Гнезда RJ-45 используются для завершения соединений на основе Ethernet, а RJ-11, RJ-14 и RJ-25 обычно используются для устаревших голосовых устройств.

  • Оптоволокный. Патч-панели для оптоволоконных соединений доступны как для одномодовых, так и для многомодовых оптоволоконных кабелей. В зависимости от установленного волокна тип разъема патч-панели может быть любым из следующих: SC, LC, СТ, FC, MT-RJ или MPO/MTP.

  • Коаксиальный. Коаксиальный кабель чаще всего используется для AV-установок. Коаксиальные коммутационные панели соединяют такие устройства, как телевизионные медиаплееры и видеокамеры, с централизованными системами коммутации и микширования AV-сигналов. Патч-панели AV и сетевые патч-панели часто сосуществуют в одном и том же коммутационном шкафу или центре обработки данных.

    Патч-панели также бывают фиксированного или модульного форм-фактора. Фиксированная патч-панель имеет разъемы, которые нельзя изменить или заменить. Модульные коммутационные панели могут заменять типы разъемов, обеспечивая повышенную гибкость при подключении различных типов кабелей.

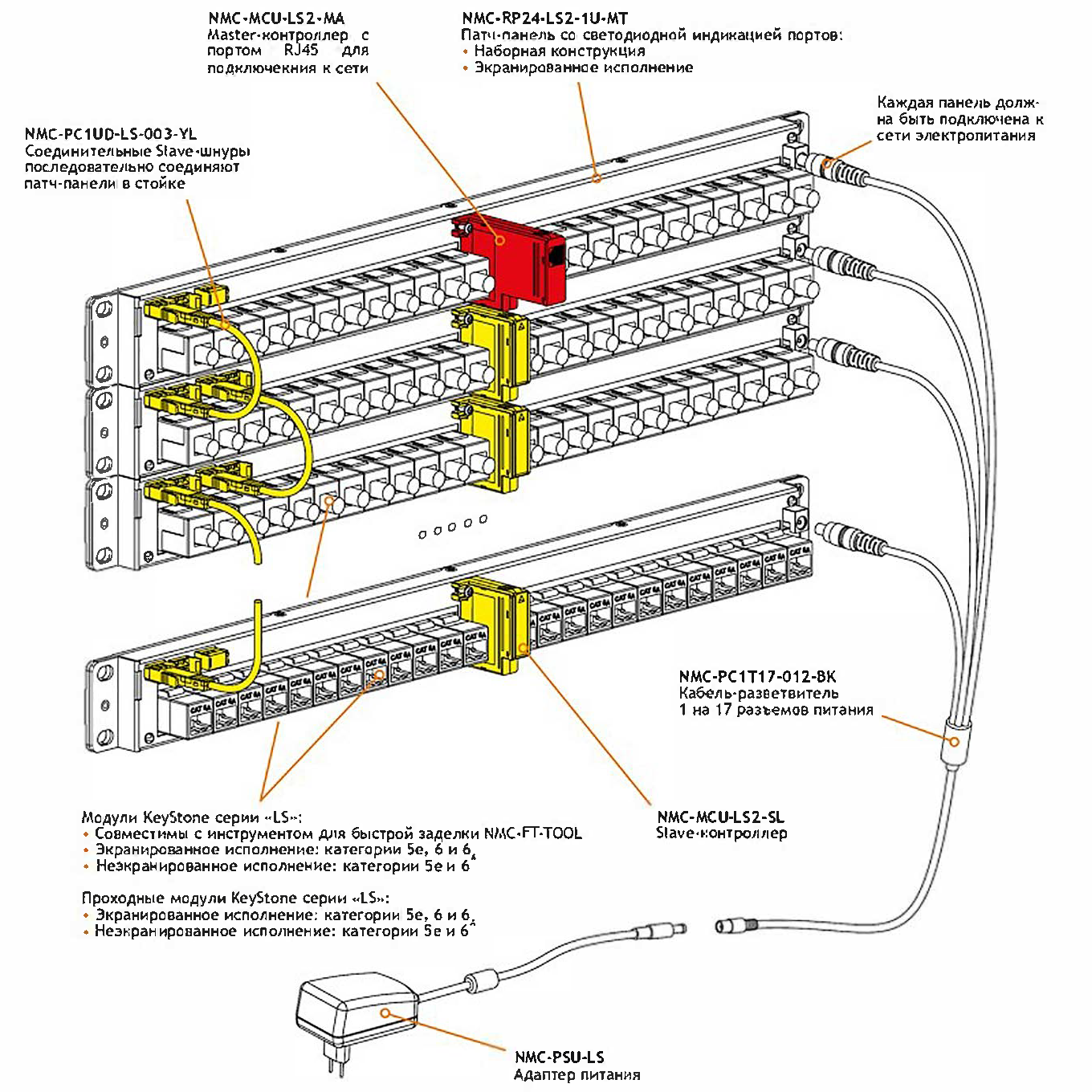

    Модульная коммутационная панель Ethernet также известна как пустая коммутационная панель. Часто она доступна с 24 портами 1U или 48 портами 2U, предназначенными для размещения разъемов (модулей) Keystone. Кроме того, существуют также неэкранированные и экранированные модульные патч-панели. В то время как оптоволоконная модульная патч-панель обычно имеет несколько пустых слотов, в которые можно установить лицевые панели или кассеты оптоволоконных адаптеров LC/SC до или во время развертывания.


    Оптоволоконная патч-панель имеет немного другую конструкцию в сравнении с сетевой Ethernet. Во-первых она имеет место для установки сплайс-кассеты, где происходит укладка волокон. Во-вторых в процессе эксплуатации часто нужен доступ к ним. Поэтому различают три вида оптических патч-панелей:

    • Выдвижная — конструкция патч-панели позволяет выдвигать сплайс кассету и получить доступ к ней без демонтажа из стойки.

    • Поворотная — та же выдвижная конструкция с поворотом на 90 градусов.

    • Разборная — конструкция предполагает снятие верхней крышки для доступа к волокну.




      Патч-панели и коммутаторы

      Единственная функция патч-панели — служить точкой соединения медных, оптоволоконных или коаксиальных кабелей.

      Патч-панели позволяют:

      • централизовать все кабели;
      • упростить управление
      • предлагают простые MAC-адреса между сетевым и AV-оборудованием.

      Сетевой коммутатор, с другой стороны, представляет собой электронное вычислительное устройство, которое соединяет клиентов в сети, чтобы они могли получить доступ в Интернет, обмениваться данными или выполнять другие функции. В некоторых случаях коммутационное оборудование может использоваться в качестве альтернативы коммутационным панелям и может иметь преимущества с точки зрения возможности одновременной маршрутизации сигналов к нескольким адресатам. Хорошим примером этого являются коммутаторы верхней части стойки в центрах обработки данных. Однако коммутационное оборудование, имитирующее возможности патч-панелей, может быть дороже, чем блоки патч-панелей. Таким образом, существует компромисс с точки зрения затрат и выгод.

        Патч-панели | СВЯЗЬ ИНТЕГРАЦИЯ

        Патч-панели

        Для осуществления перекоммутации связи оборудования в СКС предназначены блоки разъемов RJ-45 — патч-панели, которые соединены с разъемами KRONE, S110 или им подобным. Каждый разъем на патч-панеле представляет собой отдельный порт и соответствует определенной рабочей розетке, осуществляющий посредством патч-кордов соединение с коммуникационными устройствами.

        Коммутация в патч-панелях происходит с лицевой стороны посредством коммутационных шнуров (патч-кордов), а с тыльной с помощью врезных контактов IDC, на которые расшивается кабель.

        Патч-панель, являясь связующим звеном между кабелем горизонтальной СКС и патч-кордом узла коммутации или распределительного узла обеспечивает соединение на постоянной части кабельной системы — (горизонтальный линк)

        1. По количеству портов:

        типовым количеством портов у патч-панелей является 4, 8, 12, 16, 24, 48, 96

        2. По типу используемых разъемов:

        телефонные патч панели RJ 12 (6p4c,6p6c) — для коммутации телефонных линий. Наличие порта типа Telco (25 пар) позволяет осуществлять упрощенную коммутацию с телефонными станциями.

        и компьютерные патч панели RJ 45 (8p8c), которые могут быть двух видов — обычными UTP и экранированными FTP. В СКС с экранированными линиями связи используются патч-панели с экранированными портами.

        3. По способу крепления

        настенные — монтируемые в стойку (RackMount) размерами 10 дюймов, 19 дюймов, бывают на подставке (с задним монтажом) и с передним монтажом.

        и Патч-панели 19“ компьютерные Cat.5e (полоса частот 125 МГц) – крепятся в 19» шкафы и стойки.

        4. По способу представления портов

        одинарное представление
        двойное представление (с наличием внутреннего переключателя или без него)

        5. По категориям

        3, 5е и 6, фиксированными или наборными — Наборные патч-панели используются при построении телефонных, компьютерных, коаксиальных и даже оптических сетей. Преимущество наборных патч-панелей заключается в том что они могут содержать в одном корпусе различные типы разъемов: медные (RJ12, RJ45, IDC и другие, категорий 3,5,5e,6,7), волоконно-оптические (ST, SC, LC, FC, MT-RJ и другие), мультимедийные, разъемы (BNC, RCA, XLR и другие), и так далее.

        Отдельным видом патч-панелей являются модульные панели. Это панели с ячейками под модули специального формата. Благодаря тому, что могут использоваться модули как RJ-12 и RJ-45, так и BNC, и даже для оптического кабеля, модульные панели позволяют создать практически любую конфигурацию портов, необходимую для решения задачи. Наиболее распространенным является формат AMP модуль типа Keystone Jack.

        Оборудование для монтажа

        сетевых патч-панелей | Экономичные патч-панели Cat5 и Cat6

        CableOrganizer.com предлагает широкий выбор коммутационных панелей для ваших сетей передачи данных/телекоммуникаций. От

        небольших приложений до установок высокой плотности , у нас есть то, что вам нужно, в том числе угловые и проходные модели для уменьшения натяжения кабеля, модульные и ненагруженные панели для максимальной гибкости вашей конфигурации, а также множество примеров разработан специально для работы в условиях ограниченного пространства. Вас также могут заинтересовать наши оптоволоконные патч-панели.

          Для тех, кто не знает, патч-панель (также известная как коммутационный отсек, патч-поле или гнездо) представляет собой корпус, содержащий разъемы, используемые для подключения и маршрутизации цепей. Они появляются во многих различных областях, от компьютерных сетей и серверных до студий звукозаписи для музыки, радио и телевидения.

          Существует несколько различных вариантов патч-панелей, каждый из которых имеет свои преимущества и особенности использования. Давайте взглянем на некоторые из различных типов там.

          Сквозной ввод

          Эти патч-панели просты в подключении, так как они имеют порты на передней и задней панелях, которые позволяют подключать уже подключенные кабели RJ45. Вы просто подключаете кабели с обеих сторон, и все готово. Однако для этого требуется, чтобы все ваши кабели были предварительно заделаны, что не всегда практично. Это подводит нас к…

          Standard Punchdown

          Этот тип патч-панели требует больших усилий для подключения проводов с обратной стороны, поскольку кабели должны быть «вдавлены», т. е. подключается непосредственно к задней части коммутационной панели, а не к штекеру RJ45 перед установкой. Хотя это делает саму установку более сложной, это избавляет вас от необходимости предварительной заделки большого количества кабелей. Кроме того, это более экономичное решение, поскольку сквозные панели стилей, как правило, стоят дороже.

          Unloaded

          Эти панели очень просты: они в основном представляют собой «строительные леса», к которым можно подключать модульные разъемы. Это означает, что они могут быть довольно универсальными и гибкими, поскольку вы можете использовать любой тип разъема, который вы выберете: HDMI, коаксиальный, оптоволоконный, RCA или действительно любой тип разъема трапецеидального искажения, который вы пожелаете. Кроме того, он позволяет вам окрашивать систему, если хотите, но включает различные цветные разъемы для обозначения их функциональности.

          Внешняя стойка

          Этот тип панели предназначен для установки не на стандартную серверную стойку.

          Они идеально подходят для небольших помещений или мест с ограниченным пространством. Различные варианты могут быть установлены на стене или прикреплены к задним направляющим шкафов, лестничным лоткам или установлены под полом. Для домашних или небольших офисных приложений они позволяют отказаться от громоздких стоек и корпусов, обычно используемых для размещения патч-панелей.

          Терминаторы Telco

          Обычно используемые для телефонных и голосовых приложений, эти панели оснащены 25-парным (50-контактным) разъемом на задней панели панели. Сегодня многие установки используют передачу голоса поверх данных, что устраняет необходимость в 25-парных кабелях, но для устаревших установок, которые все еще используют этот тип старой системы, панели в стиле TELCO позволяют им гибко использовать 50-контактный разъем.

          Оптоволоконные патч-панели

          : руководство для начинающих

          Как найти правильное решение для вашего проекта

          За последние 20 лет оптоволоконные коммуникации стали быстрорастущей отраслью. В первые годы он в основном использовался для транзитной связи между крупными интернет-провайдерами. Но сейчас клетчатка широко используется и ее можно найти практически везде. Вероятно, в вашем офисе, на телефонных столбах возле вашего дома и, возможно, даже в вашем доме. С ростом оптоволоконной промышленности был разработан широкий спектр волоконно-оптических патч-панелей, чтобы удовлетворить многие потребности этих различных сред.

          Если вы уже знаете, что требуется для вашего проекта, ознакомьтесь с нашим полным выбором оптических патч-панелей.

          Что такое оптоволоконная коммутационная панель?

          Волоконно-оптические патч-панели представляют собой корпуса, которые действуют как распределительный узел для оптоволоконного кабеля. Объемный (многожильный) оптоволоконный кабель входит в коммутационную панель, после чего каждая жила волокна разделяется на отдельные жилы или пары жил. Затем эти отдельные нити будут подключаться к электронным устройствам, предназначенным для связи по оптоволоконному кабелю.

          Оптоволоконная патч-панель Scorpion 2 Plate

          Место установки

          Место установки оптоволоконной патч-панели поможет определить, какой тип требуется. Типы оптоволоконных патч-панелей классифицируются по месту их установки. Наиболее распространенные типы оптоволоконных патч-панелей: для монтажа в стойку, настенного монтажа, наружного монтажа и монтажа на DIN-рейку.
