Поляризатор — Википедия

Изменение интенсивности светового потока в зависимости от взаимной ориентации двух линейных поляризаторов

Поляриза́тор — устройство, предназначенное для получения полностью или частично поляризованного оптического излучения из излучения с произвольным состоянием поляризации^[1]. В соответствии с типом поляризации, получаемой с помощью поляризаторов, они делятся на линейные, круговые и более редкие эллиптические^[2]. Линейные поляризаторы позволяют получать плоскополяризованный свет, круговые — свет, поляризованный по кругу, а эллиптические — эллиптически поляризованный свет с заранее определённым типом эллипса.

Линейные поляризаторы основаны на использовании одного из трёх физических явлений. Одно из них — двойное лучепреломление, другое — линейный дихроизм и третье — поляризация света, происходящая при отражении на границах раздела сред. Круговые поляризаторы обычно представляют собой совокупность линейного поляризатора и четвертьволновой пластинки (оптического компенсатора).

Поляризаторы используются при изучении распределений механических напряжений в прозрачных объектах с помощью поляризованного света, при изучении структуры веществ, в сахариметрии и в особенности в кристаллооптике. Широко применяются в фотографических поляризационных светофильтрах и астрономии.

Поляризационный светофильтр в оптике и спектроскопии[править | править код]

Поляризационный светофильтр в оптике и спектроскопии — устройство, обычно состоящее из двух линейных поляризаторов и одной или нескольких фазовых пластинок между ними^[3]. Предназначен для изменения спектрального состава и энергии падающего на него оптического излучения. Используется в тех случаях, когда достичь желаемого результата иными, более простыми средствами невозможно.

Поляризационный светофильтр в фотографии[править | править код]

Поляризационный светофильтр в фотографии — поляризатор, предназначенный для устранения нежелательных эффектов (бликов, отражений), уменьшение яркости (с одновременным повышением насыщенности) неба и др. или для достижения художественных целей. Конструктивно оформляется для совместного использования с фотографическими аппаратами. Выглядит как обыкновенный светофильтр, но имеет две части, примерно одинаковой толщины — переднюю и заднюю, которые могут свободно поворачиваться друг относительно друга. Задняя часть фильтра навинчивается на объектив, а поворотом передней половины, в которой собственно и расположен поляризатор, на тот или иной угол выбирается нужный эффект.

В передней половине поляризационного светофильтра может присутствовать внутренняя резьба для крепления объективной крышки, резьбовой бленды, или других светофильтров. У бликующих объектов разные их части могут давать блики с разными углами поляризации, которые не представляется возможным одновременно подавить только одним фильтром. Кроме того, бликующих объектов в кадре может оказаться много. В таких ситуациях используются несколько скрученных последовательно поляризационных светофильтров, причем, все кроме заднего, должны быть обязательно не круговой, а линейной поляризации, так как оптический компенсатор, имеющийся в фильтре с круговой поляризацией, делает невозможным достижение эффекта от остальных поляризационных светофильтров, которые будут расположены за ним ближе к объективу.

Оптическая плотность поляризационных светофильтров обычно лежит в пределах от двух до пяти.

Цветовые искажения могут присутствовать. В частности, некоторые фильтры имеют спад до одного стопа в сине-фиолетовой области, из-за чего заметно «зеленят» картинку.

Также недорогие поляризационные светофильтры, чаще чем цветные, могут негативно влиять на воспроизведение мелких деталей. Поляризационный светофильтр, наряду с «защитным» УФ-блокирующим фильтром, является наиболее используемым светофильтром в фотографии.

Устройство[править | править код]

Для большинства практических применений поляризационный фильтр изготавливают в виде двух стеклянных пластинок с находящейся между ними поляроидной плёнкой, обладающей линейным дихроизмом. Поляроидная плёнка представляет собой слой ацетилцеллюлозы, содержащий большое количество мелких кристаллов герапатита (иодистое соединение сернокислого хинина). Применяются также иодно-поливиниловые плёнки с одинаково ориентированными полимерными цепями. Идентичность ориентации кристаллов достигается с помощью электрического поля, а полимерные цепи ориентируют механическим растяжением.

[4]

Устройство фильтра с круговой поляризацией Отличие волн с круговой и плоской поляризацией

Фильтр с круговой поляризацией дополнительно имеет еще и оптический компенсатор — четвертьволновая фазовая пластинка (так же применяется в интерферометрах, дает возможность определить разность хода двух пучков лучей). В ней используется явление двойного лучепреломления в кристаллах. Скорости «обыкновенного» и «необыкновенного» лучей в кристалле (а следовательно, и оптические длины их путей) различны, поэтому при прохождении через кристалл они приобретают разность хода, определяемую его толщиной. Пластинка ставится по пути следуемого луча, за поляризатором, и при сборке поворачивается так, чтобы её оптические оси совпали с осями поляризации. В этом положении четвертьволновая пластинка превращает линейно поляризованный свет в свет с с круговой поляризацией (или наоборот), сдвигая разность фаз на 90 градусов.

Так устроены поляризаторы всех производителей, разница как в качестве, так и в цене происходит из-за дополнительных слоёв: просветляющих, защитных, водоотталкивающих.

Типы и применение[править | править код]

Пример использования поляризационного фильтра в фотографии (в качестве эффективного сокращения яркостного диапазона, усиления контраста на небосводе и небольшого побочного влияния на цветность). Максимальный эффект достигается при съёмке в направлении, перпендикулярном направлению на Солнце.

• Поляризационный фильтр линейной поляризации или линейный поляризатор^[2] (англ. Linear Polarizer, LP). Содержит один поляризатор, поворачивающийся в оправе. Направление пропускания линейной поляризации отмечено точками или рисками с диаметрально противоположных сторон вращающейся части оправы. Его применение основывается на том, что часть света в окружающем нас мире поляризована линейным (и близким к линейному эллиптическим) образом. Частично поляризованы все лучи, неотвесно отражённые от диэлектрических поверхностей. Частично поляризован свет, поступающий от неба и облаков. Поэтому, применяя линейный поляризатор при съёмке, фотограф получает дополнительную возможность изменения яркости и контраста различных частей изображения. Например, результатом съёмки пейзажа в солнечный день с применением такого фильтра может получиться тёмное, густо-синее небо. При съёмке находящихся за стеклом объектов поляризатор позволяет избавиться от отражения фотографа в стекле.
• Для съёмки в условиях низкой освещённости выпускаются Low Light Polarizer, частично поляризующие свет и потому имеющие низкую кратность. При сложении двух таких фильтров перпендикулярно их плоскостями поляризации вместо полного гашения светового потока получается 2/3 величины потока.
• Фильтр с круговой поляризацией или круговой поляризатор (англ. Circumpolar, Circular polarizer, CP, CPL). Помимо поляризатора, содержит четвертьволновую фазовую пластинку, на выходе которой линейно поляризованный свет приобретает круговую поляризацию. С точки зрения получаемого на снимке эффекта, круговой поляризатор ничем от линейного не отличается. Появление таких фильтров было вызвано применением в фотоаппаратах фотоэлементов TTL автоматики, которые, в отличие от фотоматериала, оказались зависимы от вращения угла плоскости линейно поляризованного света, попадающего на них через объектив. В частности, линейно поляризованный свет частично нарушает работу автоматики фазовой фокусировки в зеркальных фотоаппаратах и затрудняет замер экспозиции.
• Составные нейтральные фильтры. Если сложить вместе два поляризатора, то при совпадающих плоскостях поляризации такой фильтр имеет максимальное светопропускание (и эквивалентен нейтрально-серому фильтру 2x). При перпендикулярных же направлениях поляризации при идеальных поляризаторах фильтр полностью поглощает падающий на него свет. Выбирая угол поворота, можно в очень широких пределах менять светопропускание такого фильтра.
• Составные цветные поляризационные фильтры. Они состоят из двух поляризующих фильтров, которые можно вращать, и между ними находится пластинка, поворачивающая плоскость поляризации света. Из-за того, что угол поворота зависит от длины волны, при каждом положении поляризаторов часть спектра проходит сквозь такую систему, а часть задерживается. Поворот же поляризаторов друг относительно друга приводит к изменению спектральной характеристики фильтра. Выпускаются, например, красно-зелёные фильтры Cokin Р170 Varicolor Red/Green и оранжево-голубой Cokin Р171 Varicolor Red/Blue.
• Электронно управляемые фильтры. Когда наряду с поляризатором в качестве модулятора поляризованного излучения в конструкции составных фильтров используется жидкокристаллический элемент, это позволяет управлять свойствами фильтра непосредственно в процессе съёмки.
• В астрономии поляризационные фильтры входят в состав инструментов, предназначенных для изучения степени линейной и круговой поляризации света космических объектов. Поляризационные наблюдения являются основным способом получения информации о силе магнитного поля в областях генерации излучения, например, на белых карликах.
• В микроскопах с помощью таких фильтров поляризованное излучение позволяет подчеркнуть элементы наблюдаемой структуры или также, как и в астрономии, определить различные параметры поляризации, что даёт возможность определить и другие параметры формы, плотность, распределение напряжений, взаимодействия сред и др.

ru.wikipedia.org

Что такое поляризационный фильтр — как пользоваться.

Суть поляризационного фильтра очень проста — такой фильтр способен задерживать отраженный поляризованный свет. Например, можно задерживать отраженный свет от воды, стекла и т.п., делая  тем самым воду и стекло прозрачными. Но на этом способности фильтра не ограничиваются.

Поляризационный фильтр

Сам поляризационный фильтр состоит из двух частей — подвижной и неподвижной. Неподвижная часть фильтра вкручивается в резьбу светофильтра объектива. Подвижная часть может свободно вращаться на 360 градусов. С помощью вращения передней части поляризационного фильтра происходит подстройка фильтра под определенный тип поляризованного света, а вместе с тем с его задержкой таким фильтром. Из-за того, что работа фильтра связана с вращением передней части, такой фильтр лучше всего использовать на объективах с внутренней системой фокусировки. Если у объектива вращается передняя линза объектива вместе с оправой, то это вносит неудобства при работе с поляризационным фильтром.

Поляризационный фильтр можно накручивать на защитный фильтр. На поляризационный фильтр можно одевать крышку объектива, а можно и добавлять еще какой-то фильтр. Единственное, чем больше фильтров вкручены друг в друга, тем сильнее вероятность получить виньетирование по углам изображения. Некоторые поляризационные фильтры могут не иметь резьбы на своей передней части.

Чтобы подобрать поляризационный фильтр для объектива, нужно обязательно узнать диаметр резьбы объектива под светофильтр. Например, штатный объектив для ЦЗК Nikon Nikon 18-55mm f/3.5-5.6G VR имеет диаметр 52мм, и для него нужен поляризационный фильтр диаметром 52мм. Это может показаться смешным, но многие люди не могут выбрать фильтр именно из-за того, что не знают подойдет ли он к их объективу. Эффект от поляризационного фильтра можно будет увидеть на любом объективе.

Некоторые особенности:

1. Поляризационный фильтр не пропускает отраженный поляризованный свет. Это основное свойство фильтра, его можно применять в большом количестве ситуаций. Например, с помощью поляризационного фильтра можно убирать блики воды (отраженный от воды свет) и фотографировать дно.

   Дно моря с разным положением PL-CIR фильтра

2. Фильтр также удаляет отражения синевы неба с земли, травы, листьев. Небо добавляет лишние холодные тона (синий, голубой цвет) на фотографии. При использовании поляризационного фильтра все приобретает более теплый и натуральный цвет. Легкое изменения цвета можно проследить и на других примерах.

   Разные цвета при разном положении поляризационного фильтра

3. При использовании поляризационного фильтра для предметной съемки можно добиться уменьшения бликов на предметах съемки.
4. Такой фильтр позволяет добиться приятного синего неба с белыми тучами. Из-за мелких частиц в воздухе, свет неба отчасти является поляризованным. В общем случае появляется эффект более насыщенных цветов.

   Небо при использовании поляризационного фильтра. Фильтр позволяет выровнять светимость неба и обеспечивает немного другую передачу цвета зелени.

5. В общем случае поляризационный фильтр работает как и нейтральный фильтр, пропуская меньше света. Например, с поляризационным светофильтром можно без проблем снимать ярким днем, используя светосилу F/1.4 при этом скорости работы затвора 1/4000 с и ISO 100  будет хватать для правильного экспонирования без пересвета. Многие упускают тот факт, что в любом случае поляризационный светофильтр уменьшает световой поток. В условиях с плохой освещенностью я рекомендую снимать полярик, чтобы объектив смог получать больше света. Очень интересной для использования является связка из ND и PL фильтров.

   Длинная выдержка. При использовании поляризационного фильтра можно заметно увеличить выдержку, что может послужить, например, для эффекта плавности воды на фотографиях.

6. Если перевернуть круговой поляризационный фильтр задом наперед, то можно получить нейтральный фильтр, при вращении вокруг своей оси такого фильтра можно сдвигать баланс белого в теплые и холодные тона, при этом поляризационный фильтр перестает блокировать поляризованный свет.

   Цвет травы и листьев при использовании поляризационного фильтра в яркий солнечный день

7. При использовании поляризационных фильтров с линейным типом поляризации на современных цифровых зеркальных камерах могут возникать серьезные ошибки с замером экспозиции и точностью фокусировки. Лечится это ручной настройкой фокусировки и экспозиции. А вот при использовании фильтров с круговой поляризацией каких-то особых проблем с замером экспозиции и точностью фокусировки я не наблюдаю.

Прозрачность воды за счет фильтрации фильтром бликов воды

Работу поляризационного фильтра легко увидеть используя обычный монитор компьютера. Свет дисплея всегда поляризован в определенной плоскости, а с помощью поляризационного фильтра его легко убрать как показано на примере ниже:

Пример работы поляризационного светофильтра

Сами поляризационные светофильтры бывают двух типов — с линейной и круговой поляризацией.  В общем случае фильтры с круговой поляризацией лучше. Не хочу повторяться, про это уже написано много раз, например здесь.

Сокращенно поляризационный фильтр называют ‘PL фильром’ или просто ‘поляриком’. Хороший полярик — вещь не из дешевых. Как обычно, чем дороже фильтр — тем он лучше. Правда, для любительской съемки подойдут и недорогие полярики. Например, я использую Hoya 58mm PL-CIR Made in Japan. Мои коллеги говорят, что очень качественные полярики это B+W и Rodenstock, но очень часто разницу между более дешевыми Hoya, Marumi, Kenko почувствовать очень сложно.

Выводы:

Поляризационный фильтр — это интересное и полезное устройство для достижения уникальных эффектов на фотографиях. Такой фильтр — незаменимая вещь для съемки пейзажей, работы на открытом воздухе при солнечном свете и т.д.

В комментариях можно задать вопрос по теме и вам обязательно ответят, а также можно высказать свое мнение или описать свой опыт. Для подбора фототехники я рекомендую большие каталоги различной фототехники, такие как E-katalog, или большие интернет магазины, такие как Rozetka. Много мелочей для фото можно найти на Aliexpress.

Материал подготовил Аркадий Шаповал.

radojuva.com

Поляризационные светофильтры. Принцип работы и рекомендации по использованию.

В начале 2018 года я разместил статью о светофильтрах. В ней упоминались поляризационные светофильтры, но я их не описывал, обещая вернуться к ним позже.

Сейчас лето, а значит, самое время поговорить об этих интересных приспособлениях.
Несмотря на то, что информации о поляризационных светофильтрах много, я, глядя по сторонам на фотографирующих людей, крайне редко замечаю, как используют поляризационный фильтр.

Между тем, грамотное применение поляризационного светофильтра во многих случаях позволит улучшить фотографии, добавить в них изюма.

Снимки для коммерческого использования часто, если не в большинстве случаев делаются профессионалами через поляризационные светофильтры.

Немного теории.

Теорию понимать не обязательно. Я, например, очень поверхностно ее знаю. Если вам нужен просто результат, то теорию можно пропустить и заменить ее практикой, руководствуясь несколькими советами, которые привожу ниже.

Но все равно, немного теории.

Поляризация света – это выделение из естественного света лучей с определенной ориентацией плоскости колебания волны.

Свет солнца не имеет поляризации, т.е. световые волны колеблются сразу во всех плоскостях. Однако, солнечный свет, будучи отраженным от некоторых поверхностей, — приобретает поляризацию, т.е. волна отраженного света колеблется уже только в одной плоскости.
Отраженный свет — это световые блики на различных гладких поверхностях, отражение на воде, на стекле и т.д.

Рассеянный свет неба и воздушная дымка это тоже, во многом, следствие множественного отражения солнечных лучей от водяной или иной пыли в воздухе.

Итак, солнечный свет не поляризован, а его отражения – часто поляризованы.

Человеческий глаз поляризованный и неполяризованный свет не различает. Свет и свет.

Поляризационный фильтр обладает уникальным свойством — способностью пропускать свет только поляризованный в одной конкретной плоскости. На картинке показан этот эффект.
Свет, прошедший через такой фильтр становится поляризованным.

С помощью поляризационного фильтра можно пропустить в объектив свет с колебаниями только в той или иной конкретной плоскости.

На практике в фотографии, эта способность фильтра используется как раз, чтобы отсечь некоторые волны, не пустить их в объектив.

Отражения являются поляризованным светом и потому их можно отсечь, повернув фильтр на определенный угол, который блокирует именно ту плоскость, в которой колеблется свет отражений.

При этом, солнечный свет через фильтр все равно пройдет, т.к. повторюсь, солнечный свет не поляризован в какой-то одной плоскости.

Конечно, солнечный свет пройдет через фильтр не весь. Та его часть, которая колеблется в той же плоскости, что и отсекаемый свет — также фильтр не преодолеет.

Поэтому, поляризационный фильтр всегда работает одновременно и как нейтральный, затемняя картинку на 2-3 ступени.

С теорией закончили.

В фотографии поляризационный фильтр, в частности, позволяет:

1. Убрать с неба белесую дымку и показать небо в насыщенном темно синем цвете. Облака при этом остаются ярко-белыми, контрастными и выразительными. Очень красиво.

2. Убрать из пейзажа воздушную дымку и показать пейзаж более яркими сочными цветами. Визуально увеличивается контраст и возникает ощущение возросшей резкости и четкости.

3. Убрать с поверхности воды (оконного стекла) отражения и показать то, что находится под водой (за стеклом).

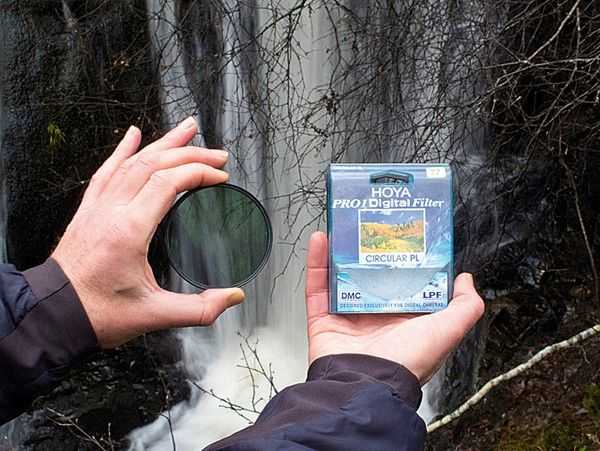

Поляризационный фильтр визуально похож на нейтральный. Он навинчивается на объектив фотоаппарата спереди. Но есть отличие.

Оправа фильтра состоит из 2-х сцепленных колец, которые можно вращать относительно друг друга вокруг оптической оси.

После того, как фильтр прикручен к объективу, есть возможность произвольно поворачивать само стекло фильтра вокруг оптической оси. Так, собственно, фильтр и настраивается на отсечение конкретной плоскости колебания световых волн.
Действие поляризационного светофильтра зависит от двух факторов:
1) правильной ориентации фотоаппарата по отношению к окружающей действительности;
2) угла поворота фильтра в оправе.

Есть формулы, позволяющие рассчитать углы, при которых сила действия фильтра максимальна, но проще выйти на улицу и поэкспериментировать.

Смотрим на объект съемки через видоискатель с разных направлений и вертим оправу фильтра. Влияние фильтра на картинку отлично видно визуально. Все основные закономерности сразу станут понятны.

При использовании поляризационного светофильтра нужно учитывать несколько моментов:

1. Существуют поляризационные светофильтры двух типов: Линейные и круговые (циркулярные).

Линейные появились существенно раньше и для целей фото их сейчас, скорее всего, не выпускают уже.

Поляризационные фильтры выпускались и в СССР. Например, на фото ПФ-49. ПФ, — это, конечно, «Поляризационный Фильтр», а число 49 — это диаметр резьбы. Все советские поляризационные фильтры — линейные.

Линейные фильтры не очень удобно использовать с современными фотоаппаратами. С т.з. устранения бликов, отражения, дымки и т.д. — фильтр будет работать как и должен. Но в современном аппарате, скорее всего, будут врать экспозамер и автофокус.
Линейный фильтр поляризует свет, а датчики аппарата чувствительны к поляризации.

Естественный вывод, — если вы используете на современном аппарате мануальные объективы и умеете вводить экспокоррекцию в аппарат, можете смело использовать линейный фильтр, например, советский на цифрозеркалке. Все получится как нужно.

На советском объективе вполне уместно будет смотреться советский же поляризационный фильтр.

Ассортимент этих фильтров показан на рисунке. Например, самый распространенный объектив серий Гелиос-44Х-Х имеет резьбу для фильтра M52×0,75.
Круговые фильтры — более современные. Выпускают их как раз для того, чтобы на современных аппаратах корректно работали экспозамер и автофокус.

Круговой фильтр имеет 2 слоя. Первый слой это обычный линейный фильтр. Он отсекает все волны, кроме выбранных и поляризует свет.

Второй слой позволяет линейную поляризацию превращать в круговую. Т.е. до автоматики аппарата доходит как-бы уже не поляризованный свет. Подчеркиваю! Круговой поляризационный фильтр называется «круговым» не потому, что он вращается в оправе по кругу!!! Вращаются и линейные тоже. А в круговых есть слой с круговой поляризацией.
По конечному влиянию на изображение круговые фильтры от линейных не отличаются.

Чтобы уверено отличить линейный фильтр от кругового существует очень наглядный и простой тест, который я нашел на ресурсе «Про фото».

Цитирую:

Даже если на фильтре нет никаких надписей, сделать это очень просто. Подходите к зеркалу, включаете свет, хотя, лучше в обратной последовательности, так дешевле. Смотрите в фильтр, как в монокль. Внешняя сторона со стороны глаза, внутренняя со стороны зеркала. Если фильтр в отражении непрозрачный, превратился в чёрный круг, значит это фильтр с круговой поляризацией. Если фильтр в отражении прозрачный, значит либо вы его повернули не той стороной, либо это линейный фильтр.

Даже если вы точно знаете, что ваш фильтр круговой, — попробуйте сделать, как написано. Завораживает.

Если покупаете новый фильтр, то его тип можно понять по маркировке.
У круговых поляризаторов в маркировке имеются слова CIRCULAR, CIR или просто буква C (например, CIR-PL или C-PL).
Наглядно увидеть работу фильтра, любого, и линейного и кругового можно очень простым способом. Свет, который дают компьютерные мониторы — поляризован. Если смотреть сквозь фильтр на изображение монитора и вращать фильтр вокруг оптической оси, то можно подобрать такой угол, при котором изображение монитора совершенно не видно. Фильтр кажется непрозрачным.

Так можно грубо проверить качество пленки в фильтре (и в поляризационных солнечных очках, кстати). Плохая пленка будет давать не равномерное полное затемнение, а пятна светлых и темных участков.

Тут я привожу несколько забавных снимков, на которых фильтр полностью затемняет изображение с монитора, но через него видно разные предметы, или мою руку.

2. Если вы собираетесь фотографировать синее небо, то учитывайте следующее:

Когда солнце находится вблизи горизонта (на восходе и закате), наиболее поляризованными являются участки синего неба над головой (в зените) и перпендикулярные к направлению солнечных лучей. При этом оптическая ось объектива должна располагаться по линии север — юг.

В полуденные часы, когда солнце в зените, небо поляризозано во всех направлениях под углом 45° к линии горизонта. Кверху поляризация неба уменьшается.

Наиболее поляризованными являются те участки неба, которые попадают в поле изображения при освещении объекта боковым солнечным светом, т. е. когда направление солнечных лучей и направление съемки (оптической оси объектива) образуют прямой угол.

В этом случае светофильтр в наибольшей степени притемняет небо. Поляризация участков неба но мере приближения к солнцу уменьшается.

Участки неба, лежащие в направлениях на солнце, над и под солнцем, а также в противоположном от солнца направлении, не поляризованы или почти не поляризованы. Эти участки попадают в поле изображения при съемке против солнца (контровое освещение) или когда солнце находится сзади фотоаппарата (переднее освещение).

В пасмурную погоду поляризационный фильтр никак с небом работать не будет.

Левые (первые в паре) снимки сделаны без фильтра, правые (вторые в паре)  — с фильтром. Неравномерность окраски сделана намерено дл примера..

3. Если вы собираетесь снимать прозрачную воду:

Для устранения отражения на воде нужно поворачивать фильтр на иной угол, нежели тот, который затемняет небо. Это значит, что одновременно добиться эффекта прозрачности воды и синего неба – невозможно.

Вариант применения нескольких поляризационных фильтров за раз я не рассматриваю как совершенно экзотический.

На воде не должно быть крупных волн, т.к. волны отражают свет под разными углами, а значит устранить все отражения при одном положении фильтра — не удастся.

Лично мне эффект прозрачности воды нравиться больше всего.

4. Если вы используете широкоугольный объектив:
В пункте про небо есть рекомендации по направлениям съемки в зависимости от положения солнца. При съемке воды тоже есть похожая зависимость по углу наклона объектива к поверхности воды для максимизации эффекта. Там все менее критично, поэтому подробно не останавливаюсь.

А говорю это все тут потому, что когда вы снимаете широкоугольным объективом, то в кадр вам попадает очень обширная область пространства.

И если центр этой области даже на 100% соответствует рекомендациям по углу оптической оси к солнечным лучам при съемке неба или по углам к поверхности воды, периферийная область будет принимать свет совершенно из другой части пространства.

И в этой области углы будут не оптимальные.

Поэтому, небо у вас может потемнеть неоднородно. Одна сторона сильнее другой. Или в центре кадра будет более темный участок неба.

У меня на фото домов видно, что левая часть неба темнее, чем правая. Чтобы небо окрасилось равномерно, нужно было сместить кадр левее. Но там некрасивый дом. Вот и выбирай.

Аналогично с водой. Отражение исчезнет в центральной области, а к краям понемногу проявится.

Все это видно в видоискателе и нужно просто обращать на эту особенность внимание. В каких-то случаях можно отзумировать в сторону увеличения ФР. В каких-то — повернуть немного фильтр и снизить силу эффекта.

Ну, или вписать эту особенность в сюжет.

Еще про широкоугольные объективы.

Для широкоугольника нужен фильтр с узкой оправой. Иначе, оправа будет попадать в кадр и вызывать виньетирование.

Это, вроде как очевидно, но конструкция фильтра предполагает два подвижных кольца и сделать их совершенно тонкими не очень просто.

Подходящие фильтры маркируются «slim» и стоят немного дороже.

5. Поляризационный фильтр работает как нейтральный с солидной такой кратностью.

В яркие дни это дает ряд преимуществ, но вот если съемка в тени, то могут возникнуть сложности.

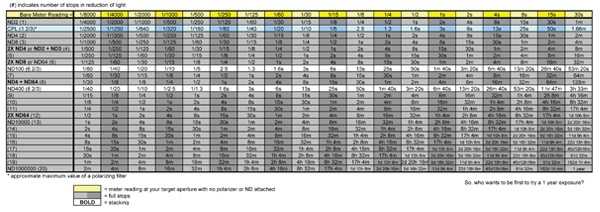

Фильтр снижает количество света, попадающее в объектив на 2-3 стопа. Я ранее снимал широкоугольником Tokina 17-35 f/4. Объектив не очень светосильный, но достаточно доступный по цене.

Так вот, при такой светосиле, да при надетом поляризационном фильтре камера в некоторых ситуациях затененных сцен просто не желала фокусироваться автоматически. Ручной фокус выручал, да и широкоугольник лоялен к промахам фокуса, но все-таки, имейте в виду.

Итого в завершение:

Я рекомендую попробовать поляризационный фильтр. Сейчас лето и самая пора его испытать.

Стоят такие фильтры не дорого. Не гонитесь за самым «крутым» и дорогим брендом. Разница в конечном результате неощутима.

Не заморачивайтесь с теорией. Просто попробуйте. Шедевры не гарантированы. Не всегда и не все можно снять с максимальным и идеальным эффектом. Но интересные фотографии гарантируются.

Удачных снимков!

P.S. Если вы часто покупаете что-то в интернет-магазинах, я могу посоветовать кэшбэк-сервис LetyShops. Он позволяет вернуть до 5% от стоимости покупки.
Для этого вам необходимо зарегистрироваться. Далее, на главной странице LetyShops выбирайте интересующий вас интернет-магазин. Их там более двух тысяч, представлены такие популярные площадки как AliExpress, My-Shop и многие другие. Перейдя по кнопке в магазин, совершаете там покупки как обычно.

После оформления заказа, на ваш счет в LetyShops будет начислен кэшбэк. Доступен для вывода он станет после получения товара.
Вывести деньги вы можете разными способами. Я перевожу на баланс сотового телефона. При этом варианте нет комиссий.
На вывод есть ограничение по минимальной сумме 500 руб, но если использовать промо-коды, которые легко найти в сети, то это ограничение снимается.

Очень приятный сервис LetyShops, рекомендую. Ссылка для регистрации.

---

Уважаемые читатели!
В социальных сетях для сайта Фототехника СССР созданы страницы – визитные карточки.
Если вам интересен мой ресурс, приглашаю поддержать проект и стать участником любого из сообществ. Делитесь опытом, высказывайте соображения, задавайте вопросы, участвуйте в дискуссиях! Комментарии на сайте не требуют регистрации. Просто оставляйте поля пустыми.
Особое внимание обращаю на новую страничку в Instagram.

Переход по кнопкам вверху экрана или по ссылкам  на странице контактов

---



fotoussr.ru

Как использовать поляризационный фильтр.

Поляризационный фильтры хорошо использовать для съемки при солнечном свете, так как они уменьшают блики от неметаллических поверхностей и придают насыщенность цветам. Эффект, создаваемый поляризационным фильтром, невозможно повторить при обработке. В этом уроке мы будем учиться правильно использовать этот фильтр.

Что делает поляризационный фильтр?

Есть 2 вида поляризационных фильтров, линейный и круговой (циркулярный). Линейный традиционно используется в пленочной фотографии, круговой — в цифровой, так как он разработан специально, чтобы не создавать проблем при работе автофокуса. Когда вы установите фильтр на объектив, то обнаружите, что он может вращаться, меняя направление, в котором поляризуется свет.

При съемке в прямых солнечных лучах вы можете столкнуться с таким явлением, что ваши фотографии будут выглядеть жестко и переэкспонированно,  как будто вы находитесь на солнце без солнцезащитных очков. Поляризатор позволяет пропускать свет лишь в определенном направлении, ослабляя свет с других направлений, уменьшая таким образом блики. Взгляните на фотографии ниже, первое фото снято без фильтра, видно, что свет очень сильно отражается от дороги, в результате светлые области переэкспонированы. Это ухудшает восприятие мелких деталей и снижает общее качество фото.

Теперь взгляните на аналогичное фото, сделанное с поляризационным фильтром. Блики от дороги значительно уменьшены и восприятие светлых деталей улучшилось. К примеру, левое плечо теперь значительно сильней выделяется. так как возрос контраст между ним и дорогой. В целом фото, снятые с применением поляризационного фильтра, выглядят гораздо лучше.

Поляризационный фильтр также удаляет дымку с фото и это великолепный эффект при съемке удаленного объекта или сцены. Это делает небо более синим, а цвета более яркими и насыщенными. Обратите внимание на две фотографии ниже. Первая снята без поляризационного фильтра, вторая с фильтром.

Как использовать поляризационые фильтры

Действие поляризационного фильтра проявляется максимально, когда угол между ним и солнечными лучами составляет 90 градусов. Таким образом вы получаете максимальный эффект, однако. следует быть осторожным при использовании фильтра с широкоугольными объективами. Так как они захватывают большую часть пространства, то и направление лучей будет уже сильно отличаться от 90 градусов. В результате мы можем получить изменение цвета неба от темного к светлому на снимке, что нежелательно

Наименьший эффект фильтр дает, когда солнце находится позади объектива. На фото ниже это показано. Левое фото снято без фильтра, правое с фильтром.

Поляризационные фильтры, как правило, довольно темные, поэтому убедитесь, что выдержка, которую вы используете, достаточна чтобы снимать с рук. Обычно поляризационные фильтры используют при ярком солнце. поэтому это не должно быть проблемой. Если все же выдержка недостаточно короткая, увеличьте значение ISO со значения 100 до 200.

Важно убедиться, что автоматический баланс белого работает корректно с темным фильтром. Лучше, если вы установите его на «Дневной свет», чтобы избежать ошибок автоматики. Поляризационный фильтр работает хорошо только при солнечном свете, поэтому если вы снимаете ночью или в пасмурный день, то снимите фильтр с объектива.

Будьте внимательны, чтобы не увлечься чрезмерным эффектом и не получить слишком темное небо на снимке. Взгляните на фото ниже, результат применения поляризатора довольно экстремальный и выглядит неестественно. Иногда такой эффект оправдан, но в некоторых случаях лучше не использовать фильтр.

Наглядный пример представлен ниже. Здесь отражение от земли на левом снимке добавляет деталей изображению, в отличии от правого снимка, сделанного с применением фильтра, где эта область темная.

Поляризационный фильтр часто используется, чтобы убрать отражения от стекла и воды. Они невероятно эффективны в этом плане и часто применяются при съемке водоемов, так как позволяют сделать воду «прозрачней».

Наконец, очень важно правильно подобрать угол поворота фильтра. обратите внимание на два изображения ниже. На левом цвет неба неравномерный, на фото справа угол поворота фильтра подобран правильно и небо выглядит гораздо естественней.

На что обратить внимание при покупке поляризационного фильтра.

А: Убедитесь, что диаметр фильтра совпадает с диаметром объектива. Посмотрите на переднюю линзу или на внутреннюю сторону крышки объектива.

Б: Если у вас цифровая камера, убедитесь, что фильтр круговой.

( от переводчика: круговой фильтр обозначается C – PL, circular polarizing. В настоящее время в современных зеркальных камерах профессионального уровня все датчики автофокуса крестообразные, а также система автофокуса более совершенна, поэтому данный совет теряет свою актуальность)

В: Используйте фильтр наилучшего качества, которое можете себе позволить. Глупо покупать объектив за 1500$ и затем прикрутить дешевый некачественный кусок стекла на него. Лично я использую фильтр высокого качества Hoya.

Г: Приобретите футляр для фильтра. Если вы не используете фильтр, кладите его в футляр, чтобы уберечь его от пыли и царапин.

photo-monster.ru

3 помощника фотографа — UV, поляризационный и нейтрально серый светофильтры..

Сегодня речь пойдет о светофильтрах. Это маленькие помощники фотографа, которые цепляются на объектив.  Конечно, в наш цифровой век пост обработка творит чудеса, но в некоторых случаях фильтры будут незаменимыми помощниками. До прихода цифры, было великое множество разных фильтров, они помогали делать то, что сейчас делают программы и сейчас необходимость в большей части  фильтров отпала. Но тем не менее, есть 3 распространенных фильтра, которые до сих пор актуальны:

• Защитный фильтр — UV или ультрафиолетовый фильтр
• Поляризационный фильтр
• Нейтрально серый фильтр

Рассмотрим эти три типа чуть более подробно. Для того чтобы понять что есть что и зачем.



Защитные фильтры — UV и компания.

Вообще с этой категорией есть путаница.  Технически в этой группе можно выделить 4 разных фильтра. Нейтральный бесцветный (Neutral), ультрафиолетовый (UV), фильтры SkyLight и фильтр против дымки Haze.  Цель этой группы фильтров одна — защита объектива от механических повреждений, ультрафиолетового света (матрицы и пленка гораздо более чувствительны  к нему чем наш глаз) и от «дымки» при съемке на больших расстояниях. Наиболее распространенные это UV и Skylight.





Skylight стоит обычно дороже, и продавцы любят его преподносить как «лучший», но на самом деле,  его розоватое стекло, было призвано добавлять «теплоты» в кадр сделанный на пленку. В цифре этот эффект практически сводится к нулю наличием такой вещи как баланс белого, поэтому смысл переплачивать за Skylight для цифрового фотоаппарата я лично не вижу.

Чтобы не писали производители и не говорили продавцы в магазинах, основное назначение защитных фильтров — сугубо механическая защита объектива. UV фильтр позволяет

•   Защитить объектив от пыли и песка
•   Защитить переднюю линзу от царапин, отпечатков пальцев, ударов и т.п.
•   Защитить «бровку» на конце объектива (для накручивания фильтров) от загиба при случайном ударе по объективу
•   Защитить переднюю линзу от атмосферных осадков, брызг соленой воды на море и т.п.

Защитные фильтры наиболее недорогие, и можно купить фильтр на каждый объектив, но не стоит забывать о том, что любой фильтр это препятствие на пути света. Поэтому не стоит гоняться за дешевизной и стоит купить защитный фильтр хорошего производителя, изготовленный из качественного стекла с большим светопропусканием. Кстати по той же причине, при использовании например поляризационного фильтра, защитный лучше сразу снять, а не устраивать пирамиду из фильтров на конце объектива.


Поляризационный фильтр

Поляризационный фильтр (polarizing filter), он же «полярик» вещь в высшей степени полезная, фактически must have для любого уважающего себя фотографа. Что он делает? В общем случае он удаляет блики и отражения с поверхностей за исключением металлических. В солнечный день он так же может «притемнить» небо, делая его более фактурным, хотя на самом деле он просто удаляет отражение света с маленьких капелек воды и влаги, присутствующих в атмосфере.





Если вы снимаете воду, поляризационный фильтр даст вам возможность убрать паразитные отражения с поверхности, сделав воду более прозрачной, если вы снимаете например озеро, стоя на берегу.

Кроме того, поляризационный фильтр «ворует» свет. Он может украсть у вас от 1 до 2 стопов, в зависимости от качества самого фильтра. Соответственно, при использовании полярика возможно потребуется ввести экспокоррекцию, а при слабом освещении будет просто необходим штатив.

Кроме всего перечисленного,поляризационный фильтр может значительно улучшить цвета на фотографии, сделав их сразу такими, какими вы зачастую их делаете потом в Фотошопе или другом графическом редакторе. Причина в том же, удаление отражений с каких то объектов. Под отражением в данном случае понимается не то что мы видим в зеркале, а любой «отсвет».

Некоторые примеры из серии без фильтра и с фильтром



Ниже — ставший классикой пример использования полярика, сделанный компанией Hoya еще в прошлом веке.

Поляризационные фильтры бывают циркулярными и линейными. Разницу между ними расписывать нет смысла, так как для цифровой камеры с автофокусом и прочими функциями производители однозначно рекомендуют циркулярный. Циркулярный фильтр представляет из себя систему из двух оправок одна из которых (со стеклом), свободно вращается относительно второй. Вращая оправку со стеклом  вы и добиваетесь нужного эффекта.

Неприятный момент заключается в том, что хороший поляризационный фильтр совсем не дешев. А учитывая то, что диаметр объективов обычно различается (и диаметр подходящего фильтра соответственно тоже), соответственно вам или потребуется отдельный фильтр на каждый объектив или куча переходных колец.  Самый простой выход из этого — понять какой объектив вы используете чаще всего в тех ситуациях, в которых вам пригодиться полярик и купить фильтр именно для него.





Кроме того, на рынке сейчас появились недорогие китайские NoName фильтры, которые покупать не стоит вообще. Я бы вообще не советовал смотреть на фильтры дешевле 1500р (~50$) — рискуете просто выкинуть деньги.

Несколько советов по использованию поляризационного фильтра:

• Не стоит использовать поляризационный фильтр на сверх широкоугольных объективах, так как будет трудно получить равномерную поляризацию. Предел лежит в фокусном расстоянии примерно 28мм. По этой же причине его лучше не использовать при съемке заготовок под панорамы.
• Наибольший эффект может быть достигнут, когда источник освещения находится под 90градусов относительно линии фотограф-предмет съемки. Если солнце впереди или сзади, эффект будет минимален.
• При рассеяном освещении поляризационный фильтр будет бесполезен. Например при съемке пейзажа пасмурным днем
• Если вы накручиваете поляризационный фильтр поверх другого, можете получить значительное виньетирование и еще больше уменьшить светопропускание
• Не фотографируйте через стекло или другую прозрачную поверхность, так как можете получить непредсказуемые эффекты, как на снимке ниже.

Нейтрально серый фильтр.

Нейтрально серый фильтр, он же Neutral Density или просто ND фильтр может быть как простой, так и градиентный. Задача этого фильтра, помочь фотографу сделать нужную экспозицию.   Иногда бывает нужно максимально снизить количество света попадающего на матрицу через объектив.

С одной стороны, это можно сделать «зажав» диафрагму. Но таким образом не всегда удается добиться нужного, да и руки связаны зажатой диафрагмой.  Применение нейтрально серого фильтра развязывает руки. Мы можем снизить количество света на нужную величину и при этом спокойно выбирать любую диафрагму.





Зачем же нужно уменьшать количество света? Самый показательный пример — эффект «мистической воды». Наверняка вы видели снимки, где вода в море или например водопад, похож на «молочную реку» а не на застывшие в полете капли. Такой эффект можно получить при большой выдержке. А как вы снимите на выдержке например в секунду или две ярким днем?  Вот тут то и приходит на помошь ND фильтр.





Ставим нужный фильтр и получаем возможность «снимать днем как ночью».

Кроме того мы получаем возможность

•  использовать широкие диафрагмы при ярком свете
•  добавить блюра на движущиеся объекты, «размывая» их
•  получить малую глубину резкости при очень ярком освещении.

  Градиентный фильтр это разновидность ND фильтра, только затемнение идет градиентом, то есть по возрастающей (или убывающей :)). Когда это бывает полезным? Ну например при съемке сцены с очень большим световым контрастом, чтобы не получить «выбитое небо».





Темная часть градиента располагается на небе, светлая на земле. В итоге небо получаем «не засвеченным» так как света на матрицу в этом месте попадает гораздо меньше.  Правда градиентный фильтр имеет один недостаток. Он идеально поможет только в том случае, если мы имеем более менее четкую и ровную границу разделения  по освещенности.

Как подобрать нужный по силе нейтрально серый фильтр? Нейтрально серые фильтры характеризуются опять же стопами, наиболее популярные — фильтры на 1,2 и 3 стопа.  Хотя есть и на 10, дело только за вами и вашим кошельком.

Ну а если словa стоп и экспозиция не являются для вас тайной, то при подборе нужного фильтра возможно вам пригодиться следующая табличка.





Какие фильтры хорошие?

Есть еще один немаловажный вопрос — фильтр какого производителя выбрать?
Ответ на него неоднозначен, но выбирать нужно обязательно хорошего производителя. Особенно это касается поляризационного фильтра.
В первую очередь стоит обратить внимание на следующие марки из того что есть на нашем рынке

• Hoya
• Marumi
• Kenko
• B+W
• Tiffen

Главное — не гонитесь за дешевизной. Помните о том, что она непременно скажется на качестве ваших снимков. Моими первыми фильтрами был набор из UV, Поляризационного и еще какого то фильтра, произведенный непонятной конторой made in chinа, за 800р.  В итоге все три фильтра очень быстро легли на полку, потому что вреда от них было больше чем пользы.



Ну и в заключении, если вы хотите получить более акадамические знания по фильтрам, почитайте статью Хулиганствующего Элемента

lightroom.ru

Правила использования поляризационного фильтра

Данная статья опишет семь правил использования поляризационного фильтра от известного фотографа-пейзажиста Дарвина Виггетта. Дарвин говорит о том, что каждый снимок он начинает делать, используя именно поляризационный фильтр. Только если он не дает должного эффекта, начинаются поиски альтернативного прин6ципа съемки.

Правило 1

Поляризатор при боковом освещении.

При съемке заката или рассвета, поляризационный фильтр позволяет усилить контраст на небе, подчеркнуть детали на земле и исключить блики на отражающих поверхностях.

На левом снимке поляризатор не использовался. На правом использовался Singh-Ray LB Neutral Polarizer. Видно усиление контраста и большее количество деталей.

Правило 2

Радуга и поляризатор

При фотографировании радуги поляризатор позволит получить более насыщенные и четкие цвета. Радуга сама по себе является поляризованным светом, поэтому поляризационный фильтр её или сотрет с фотографии полностью, или подчеркнет. Нужно только поставить фильтр в правильное положение.

Дополнительно поляризационный фильтр уберет лишние блики и блеск на фото, поэтому всё внимание зрителя будет сосредоточено именно на радуге.

Правило 3

Пасмурные дни и поляризатор

В пасмурную погоду небо серое и бесцветное. Это не нравится зрителям, поэтому стоит фотографировать более закрытые и ограниченные участки. При такой съемке поляризатор избавит фотографию от блеска на листьях и оде, а также добавит общий контраст и насыщенность.

На третьей фотографии четко видно, что поляризатор на нижнем снимке сделал кадр лучше.

После дождя вокруг очень много воды и вся она дает отблески. В такой ситуации поляризатор просто незаменим. Снимок не подвергался обработке в Фотошопе. Такие цвета получились благодаря использованию поляризационного фильтра.

Правило 4

Отражения на стекле, воде, металле.

Поляризатор позволяет увидеть сквозь поверхность воды и бликующие стекла, а также убрать блики с металла. В некоторых снимках именно отражение является одной из основных составляющих, а иногда оно наоборот только закрывает основной объект съемки. В таких случаях поможет только поляризатор.

На снимке справа нет отражения на воде, которое отвлекает внимание зрителя. На правом снимке однородное каменное дно создает более приятный вид.

На седьмой фотографии поляризатор позволил не только увидеть что происходит под водой, но и затемнил небо. Все цвета снимка созданы благодаря утепляющему поляризатору. Ни какой обработки не применялось.

Правило 5

При съемке на широкоугольный объектив нужно правильно пользоваться поляризатором.

Поворот поляризатора для достижения максимального эффекта при съемке кадров с синим небом на широкоугольник — это одна з основных ошибок. Снимок 8 демонстрирует такую ошибку. Центральная часть неба слишком темная, а края более светлые. Решения данной проблемы два: повернуть фильтр и уменьшить эффект или немного зумировать кадр, уменьшив область захвата.

Если опираться на программное решение данной проблемы, то можно просто сделать два снимка, один с максимальным эффектом, а другой с минимальным, а затем совместить их в Фотошопе.

Правило 6

Для того, чтобы получить оптимальный контраст, совместно с поляризационным фильтром можно использовать нейтральный градиентный.

В пейзажной фотографии одной из главных проблем является контраст между небом и землей. Небо бывает на столько светлее земли, что экспозицию получается настроить только так, чтобы детализация была на небе, а земля становилась темной, или наоборот, земля детализирована, а небо сильно светлое. Градиентный фильтр позволяет решить эту проблему.

Поляризатор убирает блеск на воде, делая её поверхность более прозрачной, что становятся видны камни на дне. Градиентный фильтр выравнивает яркость по всей сцене.

Правило 7

Сочетание сплошного нейтрального фильтра и поляризатора.

Нейтральный фильтр, затемняющий кадр примерно на пять ступеней позволяет фотографировать с длительной выдержкой. Это, в свою очередь, дает возможность заснять движение в природе. Поляризатор может использоваться для осуществления любого из вышеописанных эффектов, а нейтральный серый фильтр позволяет заснять движение облаков, течение воды, движение травы или ветвей деревьев.

На левом кадре использовался только лишь поляризатор. На правом использован совместно с поляризационным фильтром еще и нейтральный серый, который позволил установить выдержку на 121 секунду. В ветреную погоду на протяжении такого времени камера засняла движение облаков, а трава выглядит вовсе как мазки кистью.

Фото 11 демонстрирует красивые цвета, которые получены при помощи поляризатора (см. правило 3), а нейтральный фильтр позволил запечатлеть движение всей природы. Снимок выглядит сказочным или нарисованным.

www.takefoto.ru

Поляризационный фильтр

Некоторым фотографиям недостаёт насыщенности цвета и контрастности, они выглядят слегка «пресными». Причина заключается в отражении света от поверхностей. Свет «отскакивает» от снимаемого объекта, создавая блики.

Они могут быть настолько сильными, например, при съёмке водной глади или влажных поверхностей, что происходит потеря деталей в светлых частях изображения.

Снимок, сделанный без применения поляризационного фильтра

Нежелательные блики или поляризованный свет могут создать проблему при съёмке других объектов – они выглядят блеклыми. К таким объектам относятся листва и голубое небо.

Но есть хорошие новости! Проблема быстро и легко решается, если присоединить к объективу поляризационный фильтр. Он восстановит детали в бликах и поможет цветам на вашей фотографии «зазвенеть». Далее мы расскажем, что вам нужно для этого сделать.

Какими они бывают

Поляризационные фильтры различаются форматами и размерами. Одни представляют собой цельную желатиновую пластину, которая устанавливается перед передней линзой объектива с помощью специального держателя. Другие, круглые фильтры, навинчиваются на соответствующую резьбу непосредственно перед передней линзой объектива. Оба типа фильтров работают одинаково и позволяют получить одинаковые результаты.

Как они действуют

Поляризационные фильтры задерживают нежелательные световые лучи, отражённые от неметаллических поверхностей. Степень «восстановления» бликующей поверхности зависит от угла падения отражённых световых лучей на плоскость поляризационного фильтра. Лучше всего он работает, когда его плоскость располагается к поверхности отражения под углом в 35 градусов.

Как их использовать

Начните компоновать кадр как обычно. Затем вращайте внешнее кольцо поляризационного фильтра до тех пор, пока не увидите в видоискателе, как блики уменьшатся до минимума или исчезнут вовсе. Существует оптимальное положение, при котором поляризация наиболее сильная. Найдите его, вращая кольцо, чтобы достичь максимального эффекта.

• Прим. переводчика – существуют два вида поляризационных фильтров: циркулярный и линейный. Первый обозначается аббревиатурами «PL Cir» или «CPL», второй – «PL». Линейные поляризационные фильтры (PL) для современных цифровых и плёночных фотоаппаратов обычно не подходят. Потому что они могут мешать нормальной работе системы экспозамера и/или системы автофокусировки.

Автор статьи: J. Meyer

photo-monster.ru
