Применение дифракционных оптических элементов в преобразовании распределения интенсивности лазерного пучка

Дифракционный оптический элемент позволяет управлять фазой электромагнитной волны, проходящей через него. Так, с помощью определенного дифракционного рисунка можно получить на выходе распределение интенсивности излучения любой формы. В разработке таких дифракционных элементов преуспевает компания Holo/Or.

Дифракционная оптика становится полноценным многофункциональным научным решением и имеет множество преимуществ: высокую эффективность и точность передачи излучения, компактность, небольшой вес.

Дифракционные устройства Holo/Or можно разделить по назначению на две группы: светоделители и формирователи профиля интенсивности пучка. Оптические светоделители используются для разделения одиночного лазерного пучка на несколько, каждый из которых имеет те же характеристики, что и исходный луч, за исключением мощности и угла распространения. Также с помощью светоделителей можно наблюдать специфические распределения интенсивности на экране: концентрические окружности, гексагональные решетки и др.

Рисунок 1. Различные точечные распределения интенсивности

Рисунок 2. Результаты преобразования профиля интенсивности различными дифракционными устройствами

Формирователя профиля интенсивности пучка используются для преобразования гауссова распределения интенсивности в равномерное распределение круглой, прямоугольной, квадратной или другой формы с отчетливой границей. Пятно с равномерным распределением интенсивности предотвращает чрезмерное или недоэкспонирование определенных областей, что важно, в частности, при лазерной абляции. К формирователям профиля интенсивности относятс гомогенизаторы, цилиндры, вихревые линзы (спиральные фазовые пластины) и дифракционные аксиконы.

Лазерная абляция с применением дифракционной оптики

С развитием лазерной обработки материалов заметно возросла потребность в разработке новых лазерных систем для промышленных целей, поэтому многие традиционные технологии были заменены лазерными аддитивными системами с применением дифракционных оптических элементов: гомогенизаторов, светоделителей, аксиконов и т. д. Рассмотрим преимущества использования некоторых их них.

Светоделитель

Коллимированный входной пучок падает на светоделительную пластину, преломляется на периодической структуре и расщепляется на несколько пучков, распространяющихся под углом. Этот угол разделения определяется при производстве элемента с учетом требований заказчика (рис. 3). Ошибка не превышает 0,03 мрад.

Рисунок 3. Дифракционный светоделитель. EFL – эффективное фокусное расстояние, m – порядок дифракции, θ_s – угол разделения, d – расстояние между двумя точками фокуса, θ_f  – полный угол, D – длина массива.

Светоделители используются в лазерной обработке материалов (лазерной абляции, перфорации, сверлении, сварке), эстетических процедурах (косметическая шлифовка), научных исследованиях: двухфотонной флуоресцентной микроскопии, когерентном объединении волн и др.

Рисунок 4. Распространение дифрагированного излучения в среде

Формирователь профиля интенсивности пучка

Дифракционные формирователи профиля интенсивности пучка — это фазовые пластины, преобразующие входное гауссово распределение интенсивности в пятно с однородным распределением на определенном рабочем расстоянии. Каждый формирователь профиля интенсивности разрабатывается в соответствии с параметрами оптической системы: длиной волны источника, диаметром входного пучка, рабочим расстоянием.

Рисунок 5. Дифракционный формирователь профиля интенсивности, d – размер пятная на экране, EFL – эффективное фокусное расстояние

Формирователь профиля интенсивности типа «Top-Hat»

Формирователь профиля интенсивности типа «top-hat» используется для преобразования распределения интенсивности, близкого к гауссову, в равномерное. Пятно света на экране может быть любой симметричной формы: круглой, прямоугольной, квадратной. Для наилучших результатов следует использовать одномодовый лазерный источник, фактор пучка М2 не должен превышать 1.3.

Рисунок 6. Распределение интенсивности типа «Top-hat»

Равномерное распределение интенсивности пятна, формируемое в устройстве, обеспечивает ровную обработку поверхности, предотвращая пере- или недоэкспонирование определенных областей. Кроме того, пятно характеризуется резкой переходной областью, которая позволяет четко разделять обработанные и необработанные участки.

Через формирователь проходит более 95% энергии излучения, выходной пучок имеет высокую однородность, явную границу. Устройство имеет высокий порог повреждения, что позволяет использовать его с лазерами большой мощности.

Гомогенизатор лазерного излучения

Оптический дифракционный гомогенизатор преобразует одномодовое или многомодовое входное излучение в выходной пучок с однородной интенсивностью. Край пятна четко определен.

Гомогенизатор рассеивает падающий пучок в квазислучайных направлениях, таким образом достигается однородность светового пятна. Наилучший результат достигается в пучках, обладающих высоким фактором М2.

Гомогенизаторы в основном применяются в лазерной обработке материалов – сварке, пайке и т.д.

Рисунок 7. Гомогенизатор пучка

Спиральные фазовые пластины

Спиральные фазовые пластины, также известные как «вихревые линзы» формируют вихревые пучки. Это уникальный оптический элемент, ступенчатая структура которого нанесена на поверхность в форме спирали. С помощью вихревых линз можно управлять фазой излучения.

Рисунок 8. Вихревая линза

Как правило, глубина травления периодической структуры имеет тот же порядок величины, что и расчетная длина волны. Каждая фазовая пластинка изготавливается для определенной длины волны. Для создания вихревого оптического пучка требуется коллимированное одномодовое (TEM00) излучение, которое будет преобразовано в осесимметричную моду излучения TEM01. Вихревые линзы передают более 90% излучения и имеют низкий порог повреждения. Есть чувствительность к перемещению и вращению элемента.

Основные применения вихревых линз: лазерная абляция, сварка, системы оптической связи, STED-микроскопия, оптические ловушки и др.

Компания Holo/Or основана в 1989 году. Специализация предприятия — дифракционные оптические элементы и микрооптические элементы. За 30 лет работы в индустрии Holo/Or накопила значительный опыт в моделировании и производстве прецизионных дифракционных компонентов.



©Holo/Or


Компания INSCIENCE помогает своим заказчикам решать любые вопросы и потребности по продукции Holo/Or на территории РФ

Дифракция в нашей жизни (в быту) — Дифракция в нашей жизни (в быту)

приобрести
Дифракция в нашей жизни (в быту)
скачать (28.6 kb.)
Доступные файлы (1):

n1.docx

29kb.

07.07.2012 22:30

скачать

---

Смотрите также:
• Вейн А.М. Сон — тайны и парадоксы (Документ)
• Шпаргалки по Физике: Оптика (Документ)
• Подготовка азс к эксплуатации в (Документ)
• Контрольная работа — Вода и ее полезные свойства (Лабораторная работа)
• Вклад советских медиков в победу в великой отечественной войне (Документ)
• Реферат техника плавания кролем на груди (Документ)
• Я считаю, что искусство имеет большое значение в нашей жизни (Документ)
• Дифракция света (Документ)
• Млодинов Л. Несовершенная случайность. Как случай управляет нашей жизнью (Документ)
• Оптика (Документ)
• Бехтерева Н.П. Магия мозга и лабиринты жизни (Документ)
• «Основные образы животных в баснях И. А. Крылова» (Документ)

Дифракция в нашей жизни (в быту)

Дифракцией света называют совокупность явлений, которые обусловлены волновой природой света и наблюдаются при его распространении в среде с резко выраженными неоднородностями (например, при прохождении через отверстия в непрозрачных экранах, вблизи границ непрозрачных тел и т.д.) В более узком смысле под дифракцией понимают явление огибания светом малых препятствий, т.е. отклонения от законов геометрической оптики и следовательно проникновение света в область геометрической тени.

Дифракцию света Френель объяснил как результат интерференции вторичных волн согласно принципу Гюйгенса-Френеля. [Гюйгенса-Френеля принцип– это приближенный метод решения задач о распространении волн, особенно световых. Согласно принципу Гюйгенса-Френеля, каждый элемент поверхности, которой достигла в данный момент волна, является центром элементарных волн, огибание которых будет волновой поверхностью в следующий момент времени .Положение фронта распространяющейся волны может быть в любой момент времени представлено огибающей всех вторичных (элементарных) волн, Рис.1. Источниками вторичных волн являются точки, до которых дошел фронт первичной волны в предшествующий момент времени. При этом предполагается, что вторичные волны излучаются только «вперед», т.е. в направлениях, составляющих острые углы с направлением внешней нормали к фронту первичной волны. Принцип Гюйгенса позволяет объяснить законы отражения и преломления света, однако он недостаточен для объяснения дифракционной картины.

Рис. 1

В более широком толковании, с дифракцией связывают весьма широкий круг явлений, возникающих при распространении волн в неоднородных средах, а также при распространении ограниченных в пространстве волн. Дифракция тесно связана с явлением интерференции — взаимное усиление или ослабление амплитуды двух или нескольких когерентных волн, одновременно распространяющихся в пространстве. Сопровождается чередованием максимумов и минимумов интенсивности в пространстве. Результат интерференции (интерференционная картина -голограмма) зависит от разности фаз накладывающихся волн. интерференция в тонких пленках (метод деления волнового фронта), при которой складываются электромагнитные волны, отразившиеся от двух поверхностей . В зависимости от соотношения между толщиной пленки и длиной волны излучения наблюдается усиление или ослабление цвета. При освещении белым светом (смесь с различными длинами волн) возникает зависящая от толщины цветная окраска пленки (например, радужные разводы на пятне нефти в воде). Описанный способ окраски используется в природе: пестрая расцветка крыльев бабочек обусловлена не наличием красящего пигмента, а интерференцией света в тонких прозрачных чашуйках крыльев. В технике интерференционные покрытия используются для создания зеркал с высоким коэффициентом отражения (“диэлектрические зеркала”) и для просветления оптики (гашения волн, отраженных от многочисленных поверхностей линз сложных объективов). Высокая чувствительность наблюдаемой картины распределения интенсивностей к разности хода интерферирующих пучков лежит в основе целого класса сверх точных приборов, называемых интерферометрами. Например измеряющие сверх-малые скорости движения (несколько сантиметров в год): сползание ледников, дрейф материков и т.д.

Производство высококачественных голограмм стало возможным после создания лазеров — мощных источников монохроматического излучения, способных давать устойчивую интерференционную картину даже при больших разностях хода интерферииующих пучков.

Более того, само явление дифракции зачастую трактуют как частный случай интерференции (интерференция вторичных волн.

Широкое распространение получили высокочувствительные спектральные приборы с дифракционной решёткой в качестве диспергирующего элемента (монохроматоры, спектрографы, спектрофотометры и др.), использующие явление дифракции света. Дифракция на ультразвуковых волнах в прозрачных средах позволяет определять упругие константы вещества, а также создать акустооптические модуляторы света.

Очень широка сфера практического применения приборов, основанных на квантовых оптических явлениях — фотоэлементов и фотоэлектронных умножителей, усилителей яркости изображения (электроннооптических преобразователей), передающих телевизионных трубок и т.д. Фотоэлементы используются не только для регистрации излучения, но и как устройства, преобразующие лучистую энергию Солнца в электроэнергию для питания электро-, радио — и др. аппаратуры (т. н. солнечные батареи). На основе фотохромных материалов разрабатываются новые системы записи и хранения информации для нужд вычислительной техники и созданы защитные светофильтры с автоматическим увеличением поглощения света при возрастании его интенсивности. Получение мощных потоков монохроматического лазерного излучения с разными длинами волн открыло пути к разработке оптических методов разделения изотопов и стимулирования направленного протекания химических реакций, позволило найти новые, нетрадиционные применения в биофизике (воздействие лазерных световых потоков на биологические объекты на молекулярном уровне) и медицине (см. Лазерное излучение). В технике использование лазеров привело к появлению оптических методов обработки материалов

Дифракция волн наблюдается независимо от их природы и может проявляться:

•
  в преобразовании пространственной структуры волн. В одних случаях такое преобразование можно рассматривать как «огибание» волнами препятствий, в других случаях — как расширение угла распространения волновых пучков или их отклонение в определенном направлении;

•
  в разложении волн по их частотному спектру;


В научный обиход термин спектр ввёл Ньютон в 1671—1672 годах для обозначения многоцветной полосы, похожей на радугу, которая получается при прохождении солнечного луча через треугольную стеклянную призму.^{Например радуга возникает, когда Солнце освещает завесу дождя. По мере того как дождь стихает, а затем прекращается, радуга блекнет и постепенно исчезает. Наблюдаемые в радуге цвета чередуются в такой же последовательности, как и в спектре, получаемом при пропускании пучка солнечных лучей через призму.}

•
  в преобразовании поляризации волн;


Поляриза́ция волн — явление нарушения симметрии распределения возмущений в поперечной волне (например, напряжённостей электрического и магнитного полей в электромагнитных волнах) относительно направления её распространения. В продольной волне поляризация возникнуть не может, так как возмущения в этом типе волн всегда совпадают с направлением распространения.^{Чаще всего это явление используется для создания различных оптических эффектов, а также в 3D-кинематографе (технология IMAX), где поляризация используется для разделения изображений, предназначенных правому и левому глазу.}

•
  в изменении фазовой структуры волн.


Дифракционные эффекты зависят от соотношения между длиной волны и характерным размером неоднородностей среды либо неоднородностей структуры самой волны. В природе примером дифракции являются миражи — это отражения каких-то вещей или явлений на поверхности раскаленного песка, асфальта, моря и т. д. Это происходит от того, что в разных слоях воздуха температура разная, а разность температуры действует как зеркало. Мираж — это нечто иное, как отраженные предметы или явления, которые мы принимаем за реальность.

Полярные сияния возникают вследствие бомбардировки верхних слоёв атмосферы заряженными частицами, движущимися к Земле вдоль силовых линий геомагнитного поля из области околоземного космического пространства, называемой плазменным слоем. Проекция плазменного слоя вдоль геомагнитных силовых линий на земную атмосферу имеет форму колец, окружающих северный и южный магнитные полюса

Список литературы

1.
   Мирошников М.М. Теоретические основы оптико-электронных приборов: учебное пособие для приборостроительных вузов. — 2-е издание, перераб. и доп. — Спб.: Машиностроение, 2003 — 696 с.

2.
   Борн М., Вольф Э. Основы оптики. — М.: Наука, 1970. — 856 с.

3.
   Википедия


---

Дифракция в нашей жизни (в быту)

Дифракция механических волн — презентация онлайн

Похожие презентации:

Волновая оптика. Дифракция света

Дифракция. Дифракция механических волн

Дифракция. Виды волн

Дифракция света. (Лабораторная работа)

Световые волны. Интерференция и дифракция света

Дифракция света

Дифракция света

Дифракция света. Лекция 4

Дифракция

Интерференция, дифракция, поляризация

1. Дифракция механических волн

— нарушение закона
прямолинейного
распространения волн.
Дифракция происходит всегда, когда
волны распространяются в
неоднородной среде.

2. Случаи, когда дифракция наблюдается ярко:

• Размеры преграды сравнимы или
меньше длины волны – дифракция
сразу за препятствием
• Размеры препятствия больше длины
волны – дифракция наблюдается на
большом расстоянии от препятствия

3. Как и почему происходит дифракция?

Как только волна дойдет до щели,
каждая точка среды между краями
щели станет самостоятельным
источником вторичных волн. Новый
фронт волны образуется в результате
интерференции вторичных волн.

4. Как и почему происходит дифракция?

Так как вторичные волны излучаются и
крайними точками щели, то фронт
волны, прошедшей через щель, у ее
краев изогнется и зайдет за
препятствия, образовавшие щель.

5. Как и почему происходит дифракция?

Вторичные волны, испущенные
точками среды, до которых дошла
волна, прошедшая через щель,
зайдут за края препятствий еще
больше. Таким образом, волна после
прохождения через щель и
расширяется и деформируется.
Дифракционные явления были
хорошо известны еще во
времена Ньютона.
Первое качественное объяснение
явления дифракции на основе
волновых представлений было
дано английским ученым
Т. Юнгом.
Цель:
Выделить связь явлений
интерференции и дифракции
света на примере опыта Юнга.

7. Опыт Т. Юнга. 1802 г.

В опыте Юнга свет от источника, в качестве
которого служила узкая щель S, падал на
экран с двумя близко расположенными
щелями S1 и S2.
Проходя через каждую из щелей, световой
пучок уширялся вследствие дифракции,
поэтому на белом экране Э световые пучки,
прошедшие через щели S1 и S2,
перекрывались.
В области перекрытия световых пучков
наблюдалась интерференционная картина в
виде чередующихся светлых и темных
полос.
Юнг впервые определил длины волн световых
лучей разного цвета.

8. Схема опыта Юнга

9. Дифракцией света

называется совокупность явлений,
• наблюдаемых при
распространении света в среде с
резкими неоднородностями
(вблизи границ непрозрачных или
прозрачных тел, сквозь малые
отверстия)
• и связанных с отклонениями от
законов геометрической оптики.

10. Дифракция света

— приводит к огибанию световыми
волнами препятствий и
проникновению света в область
геометрической тени.
Дифракция света сопровождается
интерференцией.
Интерферируют волны,
обогнувшие препятствие (опыт
Юнга).
Французский ученый
О. Френель развил
количественную теорию
дифракционных явлений
(1818 г.).
В основу теории Френель
положил принцип Гюйгенса,
дополнив его идеей об
интерференции вторичных
волн.

12. Принцип Гюйгенса — Френеля

– каждая точка любой
воображаемой поверхности,
окружающей один или
несколько источников света,
является центром вторичных
световых волн, которые
когерентны, и интенсивность
света в любой точке
пространства есть результат
интерференции этих
вторичных волн.
Принцип Гюйгенса–Френеля
является основным
постулатом волновой теории,
впервые позволившим
объяснить дифракционные
явления.
• Дифракционная картина –
система чередующихся светлых и
темных колец, если препятствие
круг или отверстие.
Если препятствие имеет линейный
характер (щель, нить, край
экрана), то на экране возникает
система параллельных
дифракционных полос.

14. Дифракция на круглом отверстии

15.

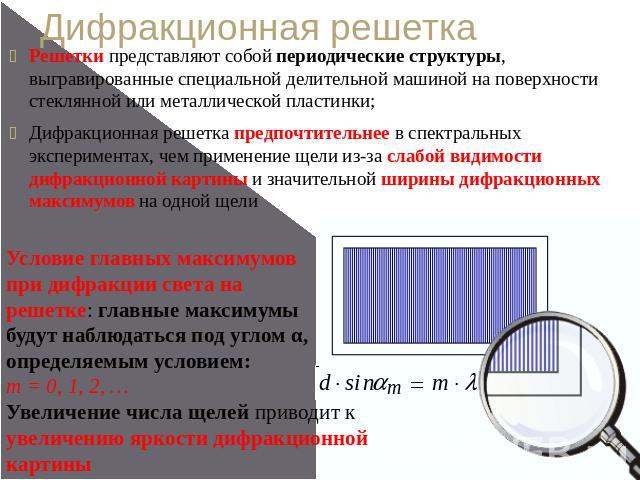

Применение дифракции Дифракционная решетка– оптический прибор,
представляющий собой
совокупность большого
числа регулярно
расположенных штрихов
(щелей, выступов),
нанесенных на некоторую
поверхность (от 0,25 до
6000 штрихов на 1 мм).

16. Применение дифракции Дифракционная решетка

• Существуют
отражательные и
прозрачные
дифракционные
решетки.
• Дифракционные
решетки используются
для разложения
электромагнитного
излучения в спектр.

17. Границы применимости геометрической оптики

Законы геометрической оптики
выполняются достаточно точно лишь
в том случае, если размеры
препятствий на пути распространения
света много больше длины световой
волны.

18. Разрешающая способность оптических приборов

• Нельзя получить отчетливые изображения
мелких предметов (микроскоп)
L<λ
• Предельное угловое расстояние между
светящимися точками, при котором их
можно различать, определяется
отношением (телескоп)
λ/D
L – линейный размер предмета
λ – длина волны
D – диаметр объектива

19.

Итоги урока:
Дифракция механических волн
Опыт Юнга
Принцип Гюйгенса — Френеля
Дифракция света
Дифракционная решетка
Границы применимости
геометрической оптики
• Разрешающая способность
оптических приборов

English     Русский Правила

Дифракционные решетки для спектрометрии | Rainbow Symphony

Дифракция — это изгиб волны, когда она проходит за угол или через отверстие. Это явление лучше всего наблюдать с помощью призменного эксперимента или двухщелевого эксперимента Юнга. В эксперименте с призмой белый свет проходит через призму и просматривается на белом экране, когда он выходит из призмы.

На белом экране вы увидите набор цветов, поскольку каждая длина волны в видимом спектре изгибается в разной степени, эффективно разделяя белый свет на составляющие его цвета. Эксперимент Янга с двойной щелью демонстрирует тот же принцип, пропуская свет через маленькую щель и наблюдая свет на экране, когда он выходит с другой стороны.

Открытие дифракции света имело монументальное значение для оптической физики, поскольку оно доказало корпускулярно-волновой дуализм света. То есть было доказано, что свет проявляет свойства как волн, так и частиц. В этом блоге мы рассказываем о применении дифракционных решеток для инструментов спектрометрии в современных технологиях.

Что такое дифракционная решетка?

Разработанные на основе эксперимента Юнга с двумя щелями, дифракционные решетки являются предпочтительным методом рассеяния света во многих спектрометрах. Дифракционная решетка — это устройство, которое расщепляет электромагнитное излучение на составляющие его длины волн. В двух словах, дифракционная решетка состоит из щелей различной ширины, соответствующих длинам волн различных цветов видимого спектра. Когда белый свет падает на решетку, составляющие его цвета разделяются, поскольку они преломляются через щель, которая соответствует их соответствующим длинам волн.

Несмотря на то, что дифракционные решетки для приборов спектрометрии представляют собой довольно простые устройства, они прочно вошли в современную спектрометрию и сформировали технологию нашей жизни.

Спектрометрия

Открытие дифракции положило начало научной области спектроскопии, изучению взаимодействия материи и электромагнитного излучения. С тех пор дифракционные решетки внесли значительный вклад в современную науку и включены во многие распространенные инструменты спектрометрии, включая спектрофотометры и монохроматоры. Обычно они предпочтительнее призм, потому что они не поглощают ультрафиолетовое или инфракрасное излучение.

Типы дифракционных решеток и связанные с ними спектрометрические инструменты

В целом существует четыре типа дифракционных решеток: линейчатые решетки, голографические решетки, решетки пропускания и решетки отражения.

Линейчатые решетки

Линейчатые решетки создаются путем физического травления нескольких параллельных канавок на отражающей поверхности. Приложения, требующие узкой длины волны, такие как спектрометры и монохроматоры, часто выигрывают от линейчатой ​​решетки, сверкающей на этой конкретной длине волны. Общие приложения для линейчатых решеток:

• Fluorescence Excitation
• Telecommunications
• Analytical Chemistry
• Life Sciences
• Physics
• Space Sciences
• Education

Note: The wavelength of electromagnetic radiation that yields the greatest absolute efficiency of the ruled diffraction grating is referred to как длина волны пламени.

Голографические решетки

Голографические решетки создаются с использованием фотолитографического процесса для создания интерференционной картины между двумя УФ-лучами, создавая синусоидальное изменение показателя преломления в куске оптического стекла. Как правило, линейчатые дифракционные решетки легче и дешевле голографических решеток, но они дают больше рассеянного света. С другой стороны, голографические дифракционные решетки лучше справляются с рассеянным светом, но, как правило, имеют более низкую эффективность.

Передающие решетки

Одним из популярных видов решеток является пропускающая решетка. Этот тип решетки создается путем царапания или травления прозрачной подложки с повторяющейся параллельной структурой. В пропускающей дифракционной решетке свет проходит через материал, на котором решетка выгравирована.

Пропускающие решетки особенно полезны в приложениях с фиксированными решетками, таких как спектрографы.

Пропускающие решетки имеют относительно низкую поляризационную чувствительность по сравнению с отражающими решетками, поскольку падающий свет не отражается зеркальным покрытием. Пропускающие решетки особенно эффективны в компактных линейных конфигурациях, поскольку свет проходит через решетки. Пропускающие решетки отлично подходят для монохроматоров и спектрометров.

Решетка отражения

Решетка отражения традиционно изготавливается путем нанесения металлического покрытия на оптику и нанесения параллельных канавок на поверхность. Отражающие решетки также обычно изготавливаются путем воспроизведения версии эталонной дифракционной решетки с использованием эпоксидной смолы и / или пластика. Во всех случаях свет отражается от линейчатой ​​поверхности под разными углами, соответствующими разным порядкам и длинам волн.

Как видно из их описания, четыре перечисленных типа дифракционных решеток не обязательно являются взаимоисключающими, и дифракционные решетки могут включать в себя компоненты нескольких различных типов.

Дифракционные решетки для спектрометрии

Дифракционные решетки обычно используются в монохроматорах, спектрометрах, лазерах, устройствах мультиплексирования с разделением по длине волны, устройствах сжатия оптических импульсов и многих других оптических приборах. Компакт-диски и DVD-диски являются хорошими, легко наблюдаемыми примерами дифракционных решеток. Отражение солнечного света от компакт-диска или DVD-диска на белую стену даст свет разных цветов, т. е. с разными длинами волн видимого спектра.

Спектрометры

Пожалуй, самое элементарное применение дифракционных решеток для приборов спектрометрии. Спектрометры используются для разделения белого света на составляющие его длины волн.

Монохроматоры

В каком-то смысле монохроматоры являются противоположностью спектрометров. В то время как спектрометры разделяют белый свет на все составляющие его цвета, монохроматоры — это устройства, используемые для фильтрации всего, кроме узкой полосы электромагнитной энергии. Это конкретное применение дифракционных решеток для инструментов спектрометрии очень полезно, когда необходим настраиваемый монохроматический свет.

Лазеры

Дифракционные решетки часто используются в лазерах для настройки длины волны. То есть калибровка лазера для излучения определенной длины волны электромагнитного излучения.

Оптическая связь

Голографические дифракционные решетки широко используются в оптической связи и промышленных измерениях в ближней инфракрасной области спектра, где необходимы высокая производительность и устойчивость к окружающей среде.

Сжатие импульсов

Дифракционные решетки также нашли применение в технологии сжатия импульсов. Решетки, используемые для этих приложений, обычно изготавливаются из монолитного плавленого кварца высокой чистоты, который идеально подходит для определенных длин волн лазера. Это применение дифракционных решеток для инструментов спектрометрии обычно встречается в лазерной обработке материалов, полупроводниковой промышленности и в медицинской промышленности для коррекции рефракции роговицы.

Закажите дифракционные решетки прямо сейчас!

Rainbow Symphony с гордостью предоставляет образовательные инструменты, необходимые для оптимизации вашего оптического опыта, включая дифракционные решетки для спектрометрии. Для получения дополнительной информации о наших продуктах и ​​инструментах для спектрометрии посетите весь наш интернет-магазин. Наша преданная команда профессионалов готова предоставить экспертные знания и выдающийся опыт покупок, поэтому не стесняйтесь обращаться к нам сегодня!
