Открытые прошивки для DSLR Canon / Habr

Уже давно фотоаппараты являются, по сути, специализированными компьютерами. Например, в устройствах фирмы Canon используется процессор ARM и операционная система DRYOS. Естественно, у энтузиастов возникла идея модификации программной части этих фотоаппаратов. Хочу обрадовать обладателей устройств фирмы Canon серий 1100D, 500D, 550D, 600D, 50D, 60D, 5D Mark II. Теперь вы можете прошить свой аппарат, улучшив его функциональность. Получить устройство, которое обладает возможностями, включаемыми только в дорогую профессиональную фото и видеотехнику. А может быть, вооружившись ARM-Toolchain, разработать новые функции.

Встречайте Magic Lantern – открытый проект, предназначенный для модификации прошивок фотоаппаратов Canon. Изначально основной его идеей было расширение функций связанных со съемкой видео. Но постепенно были добавлены функции связанные как с видео так и с фото. Функции эти включают в себя управление аудио, фокусом, средства помощи, брекетинг, детектор движения, и многое другое. Лицензия используемая для разработки расширений – GPL. Интересным является так же то что разработанные расширения легко деинсталлируются. Достаточно вытащить флешку и перегрузить аппарат, чтобы получить оригинальную прошивку.
Что можно получить, установив Magic Lantern?

  • Целую кучу инструментов фокусировки – захват фокуса, следование за фокусом, брекетинг фокуса, обнаружение лиц и многое другое.
  • Видео: Контроль битрейта, дополнительный алгоритм автофокуса, логирование видеоклипов, автоматический рестарт записи при переполнении буфера, отображение оставшегося времени записи, режим чистого экрана LiveView, и другие функции.
  • Кроп: Всевозможные сетки и рамки для кадрирования, в том числе кастомные которые вы можете нарисовать в любом графическом редакторе.
  • Аудио: контроль чувствительности, цифровые фильтры (Hi, Lo-pass), индикаторы входного сигнала, ручные установки чувствительности входа, мониторинг аудио через USB(!).
  • Экспозиция: Зебра (иллюстрация ниже), гистограммы Luma, RGB, споттаймеры.
  • Таймлапс: интервалометр работающий в режиме фото и видео, беззвучные (беззатворные) кадры, совмещение с брекетингом.
  • Информационные дисплеи о фокусе, ГРИП, температуре сенсора, счетчик спусков затвора, часы.
  • Работа со вспышкой: компенсация экспозиции в широком диапазоне, «брекетинг» вспышки (четный кадр с вспышкой, нечетный – без вспышки)
  • Дополнительно: улучшенные инструменты управления ISO, выдержкой, балансом белого и другие установки.

Естественно это совсем не полный перечень функций Magic Lantern. Более подробно о возможностях этой прошивки можно узнать из руководства.

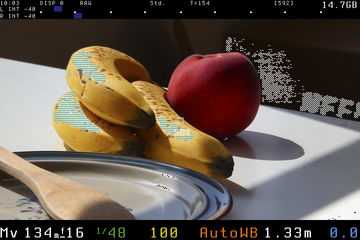

«Зебра» на «пересвеченных» и «недосвеченных» участках кадра:

Кропмарки, Гистограммы, Waweform, Следвание за фокусом:

Контроль аудио:

Дополнительные функции в Live View:

Дополнительные функции видео:

Дополнительные функции фото:

Дополнительные функции Exposure:

Дополнительные функции Фокуса:


Твики:

Небольшой обзор на английском языке:

Хотелось бы так же отметить, что Magic Lantern позволяет делать Live View контроль за процессом видеосъемки в режиме Full HD на внешнем дисплее.

Установка Magic Langern очень проста и требует только записи на SD карту загрузочного модуля и включения в самом фотоаппарате режима загрузки с SD карты. Все необходимые утилиты идут в инсталляционном комплекте. Для начала воспользуйтесь инструкцией.

Ну и для тех кто хочет посмотреть на исходники и разработать пару тройку новых функций, ссылки на основные форумы и инструкции по сборке

habr.com

расширяем возможности цифрокомпактов Canon / Habr

Итак, что же такое CHDK и как оно может помочь вдохнуть новую жизнь в фотоаппараты Canon?
CHDK — Canon Hacker Development Kit — надстройка для прошивки фотоаппаратов Canon PowerShot, работающих на процессорах DIGIC II и DIGIC III.
CHDK не записывается в фотоаппарат, а хранится на флэшке и может быть загружена при включении фотоаппарата. Минус — увеличивается время загрузки, при включении необходимо активировать надстройку вручную. Плюс — невозможно «убить» фотоаппарат: если он завис, это лечится методом выкл-вкл.

Загрузка CHDK должна производиться через CardReader — стандартными средствами доступа к камере невозможно записать файлы в корень флэшки. Записываем прошивку в корень, вставляем флэшку, включаем камеру в режиме просмотра фотографий. Заходим в меню — Firm Update — Ok. Переключаемся в режим фотографирования, и видим, как преобразился экран 🙂

Что же дает эта прошивка?

  • Основное, ради чего большинство фотолюбителей ее использует — это съемка в RAW. Прошивка использует свой формат файлов, который легко конвертируется в привычные .DNG с помощью программы DNG4PS. Следует заметить, что при съемке в RAW место на флэшке убывает ну очень быстро: один кадр (RAW+JPEG) может занимать до 10 Мб. К тому же, фотоаппарату требуется 2-3 секунды для сохранения RAW файла.
  • Для многих может быть полезным отображение на экране живой гистограммы и зебры(недо- и переэкспонированные участки) в процессе фокусировки.
  • Значение выдержки расширяется от 64с to 1/60.000с.
  • Значение ISO зависит от фотоаппарата, но значения 100-3200 в большинстве случаев выставить можно.
  • Также, судя по докам, можно настроить фокусное расстояние, но я не пытался это сделать
  • Можно написать свои эффекты, дополнения и все, что угодно, при помощи языка uBasic.
  • На экране отображается фокусное расстояние и зум

Кроме этого, прошивка добавляет множество малополезных, но интересных фич:
  • отображение заряда батареи (очень неточно)
  • простой файл-браузер
  • игры
  • читалка txt-файлов
  • «фонарик» (заливает экран белым цветом 🙂 )

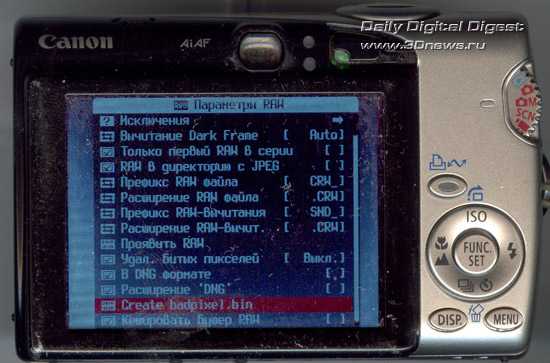

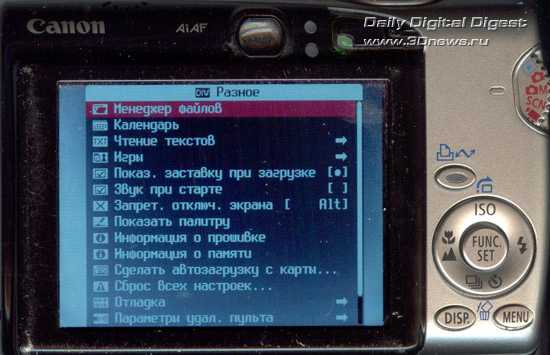

Все эти функции и настройки становятся доступными через специальное меню, которое вызывается с помощью последовательности «Кнопка печати»-«Menu». Настроек много, и чтобы разобраться со всеми, потребуется время, но, думаю, оно того стоит!

Ссылки:
chdk.wikia.com — основной сайт
mighty-hoernsche.de — список поддерживаемых фотоаппаратов и файлы для загрузки
chdk.clan.su — немного информации по-русски
antas.livejournal.com/tag/chdk — статьи по использованию меню CHDK
gans.ho.com.ua/main/canon/manual/simple/hdk_manual.php — обзор меню CHDK со скриншотами

habr.com

Firmware Update - Canon Russia

Для работы с приложением Canon PRINT Business может понадобиться обновление встроенного ПО многофункционального устройства.
Если модель вашего устройства требует обновления, то при попытке использовать приложение Canon PRINT Business на его дисплее отобразится сообщение с предложением обновления.
Существует два способа обновления встроенного ПО.
Изучите приведенную ниже таблицу и выберите оптимальный способ, соответствующий модели вашего устройства.

Имя устройства Обновление встроенного ПО
Через Интернет С помощью ПК
MF4800 Series - Доступна
MF4700 Series - Доступна
MF5900 Series - Доступна
iR1133 Series - Доступна
MF6100 Series Доступна Доступна
MF8200C Series Доступна Доступна
MF8500C Series Доступна Доступна

ПРИМЕЧАНИЕ

Устройствам серии imageRUNNER ADVANCE обновление встроенного ПО не требуется.

1. Обновление через Интернет
Загрузите встроенное ПО на многофункциональное устройство, не используя компьютер (Windows/Mac), и обновите ПО.
- Многофункциональное устройство должно быть подключено к сети Интернет.

1-1. В меню на панели управления выберите пункт [System Management Settings] (Настройки управления системой) → нажмите [OK].

1-2. Выберите [Update Firmware] (Обновить встроенное ПО) → нажмите [OK].

1-3. Выберите [Via Internet] (Через Интернет) → нажмите [OK].

1-4. Обновите встроенное ПО, следуя инструкциям на экране.
Обновление встроенного ПО завершено.
Запустите приложение Canon PRINT Business и воспользуйтесь многофункциональным устройством с обновленной встроенной программой.

2.Обновление с помощью компьютера (Windows/Mac)
Загрузите встроенное ПО на компьютер (Windows/Mac) с веб-сайта Canon, затем обновите ее.
- Многофункциональное устройство и компьютер должны быть соединены сетевым кабелем и через USB-интерфейс.

2-1. Загрузите встроенное ПО
Загрузите нужное встроенное ПО для многофункционального устройства со страницы загрузки дополнительных программ.
MF Series
iR1133
iR1133A

iR1133iF
Для загрузки необходимо ввести серийный номер многофункционального устройства.

ПРИМЕЧАНИЕ

Серийный номер — это восьмизначный номер на ярлыке на задней панели многофункционального устройства.

Если вы не можете найти серийный номер, обратитесь к руководству по работе с многофункциональным устройством. Нужный раздел можно найти, задав поиск по словам «серийный номер».

2-2. Переключение многофункционального устройства в режим загрузки
1) В меню панели управления выберите [System Management Settings] (Настройки управления системой) → нажмите [OK].

2) Выберите [Update Firmware] (Обновить встроенное ПО) → нажмите [OK].

3) Выберите [Via PC] (Через ПК) → нажмите [OK].

4) В сообщении «Update firmware?» (Обновить встроенное ПО?) нажмите [Yes] (Да).

Запускается режим загрузки.
Для подключений к беспроводной локальной сети: Для подключений USB:

При подключении к беспроводной локальной сети запишите IP-адрес, отображаемый на панели. Вам понадобится ввести его при выполнении следующей операции на компьютере (Windows/Mac).

2-3. Запуск Инструмента поддержки пользователя и обновления встроенного ПО
1) Разархивируйте загруженный файл встроенного ПО на компьютере (Windows/Mac).
2) Двойным щелчком откройте файл Инструмента поддержки пользователя в разархивированной папке

Начнется запуск Инструмента поддержки пользователя
3) Обновите встроенное ПО, следуя инструкциям на экране.

ПРИМЕЧАНИЕ

Подробнее о процедуре см. в «Руководстве к Инструменту поддержки пользователя» в папке архива.

Если используемое многофункциональное устройство подключено через локальную беспроводную сеть, при работе с Инструментом поддержки пользователя необходимо ввести IP-адрес в поле [IP Address/IP-адрес]. Введите IP-адрес, отображаемый на этапе 4 процедуры «Переключение многофункционального устройства в режим загрузки».

2-4. Перезагрузка многофункционального устройства
После завершения записи встроенного ПО с помощью Инструмента поддержки пользователя нажмите клавишу [Stop/Стоп] на панели управления многофункционального устройства.
Начнется перезагрузка многофункционального устройства.
Обновление встроенного ПО завершено.
Запустите приложение Canon PRINT Business и воспользуйтесь многофункциональным устройством с обновленной встроенной программой.

www.canon.ru

Magic Lantern

Альтернативное микропрограммное обеспечение для камер Canon EOS

Не всем интересно просто снимать камерой «из коробки» (так же, как не все используют компьютер как продвинутый телевизор, а микроскоп как молоток). Возможности цифровой электроники более широкие и не ограничиваются прописанными в инструкции функциями. Они в принципе безгранично расширяются без модификации аппаратной части изменением программной, и при наличии желания, особенно коллективного, можно превратить стандартную «коробку» из магазина в тонко (или просто более интересно) настроенный инструмент.

Снимая камерами Canon, я использовал недокументированные функции, модификации прошивок и командных файлов, чтобы получить от камер больше «стандартного». Сначала это была прошивка «Равиля и Васи» для Canon EOS 300D, затем CHDK для камер Canon G-серии. Сейчас актуален «Волшебный фонарь» в англоязычной версии Magic Lantern для цифровых зеркалок Canon EOS (500D, 550D, 600D, 50D, 60D, 5D; возможно, скоро будет выпущена и стабильная версия прошивки под 1100D). Laterna magica — это в некотором смысле предшественник кино, а Magic Lantern явно нацелена на видеовозможности зеркалок. Однако и фотографу эта «надшивка» над штатным микропрограммным обеспечением откроет много полезного.

Проект Magic Lantern хорошо документирован, открыт для сотрудничества и помощи от пользователей. Необходимую для освоения ML информацию нужно брать с сайта проекта magiclantern.wikia.com (есть там и русскоязычная ветка). Тем, кто лучше обучается в лекционной форме, могу рекомендовать видеоролики DJ Krypton о Magic Lantern (раздел Уроки). Отмечу, что прошивка и документация обновляются, а ошибки (которые все же есть) исправляются. Если что-то не получается и не удается найти решение в русскоязычной инструкции, стоит обратиться к наиболее полной англоязычной.

Примеры использования

Далее представлены уменьшенные по разрешению видеоролики и фотографии, которые сделать без Magic Lantern (ML) было бы либо невозможно, либо очень трудно. А с ML — это просто новые нештатные возможности, включаемые через дополнительное ML-меню.

Видеоролик (MP4, 3 МБ) снят в режиме видео с частотой 4 к/с и автоматически смонтирован камерой, как обычное HD-видео 60 к/с

Настройка частоты кадров видео через меню ML. В камере EOS 600D (с версией ML 0.2.2) доступный диапазон частоты кадров: 4—60 к/с. Так как это обычный видеорежим с электронным затвором, механика камеры не изнашивается, как при интервальной фотосъемке


Видеоролик (MP4, 1 МБ) с результатом использования функций автоматического Перевода Фокуса (Rack Focus) и управления фокусировкой автофокусного объектива с помощью Управления Фокусом кнопками на камере (Follow Focus). В видеорежиме съемки можно не только плавно управлять фокусом, не касаясь объектива, но и запрограммировать автоматический перевод фокуса с одного плана на другой
Видеоролик (MP4, 12 МБ) со съемкой HDR-видео — в режиме расширения диапазона регистрируемой яркости. Камера снимает, меняя экспозицию через кадр, что на необработанном видео передается мерцанием
Видеоролик (MP4, 2,5 МБ) — тот же ролик после наложения на себя со сдвигом на один кадр и «смешением» яркости. С помощью функции HDR-видео можно передать на экране больший диапазон яркости без «дыр» в светах и тенях

Съемка стереопары или мультиэкспозиции существенно облегчается благодаря функции Ghost Image — отображения на дисплее полупрозрачной картинки ранее сделанного снимка


Анаглифическая картинка, полученная из стереопары

Особенности эксплуатации

Я использую ML вот уже два месяца, и за это время с проблемами зависания или частых ошибок камеры не сталкивался, за исключением одной (ошибка конфликта стандартной функции камеры «Приоритет светов» и функции управления ISO в видеорежиме через ML с помощью кнопок мультиселектора при нажатой кнопке DISP). Можно надеяться, что ни к чему фатальному для камеры ML не приведет (хотя разработчики и предупреждают: «И помните, что это ПО может повредить или уничтожить камеру»). А небольшие минусы (не всегда стабильная работа некоторых ML-режимов, наложение элементов экранного интерфейса ML на элементы штатного интерфейса) с избытком компенсируются новыми возможностями.

Magic Lantern не является заменой штатной прошивки камеры. Фактически это набор инструкций, включающих в фирменной прошивке функцию загрузки в оперативную память камеры кода из командного файла на карте памяти и форматирующих эту карту нужным образом. Поэтому для работы ML нужна перепрошитая камера (с включенной функцией autoboot с карты памяти) и подготовленная карта памяти.

Ничего страшного не будет, если установить в перепрошитую камеру обычную карту памяти — камера будет работать как обычно, без дополнительных возможностей. Но удаление или повреждение командного файла на карте, которая отформатирована как загрузочная, приведет к зависанию камеры при включении. Исправить такую карту памяти форматированием с помощью самой камеры скорее всего не удастся, поэтому для серьезной съемки всегда стоит иметь «аварийную» карту памяти вовсе без ML.

Для стабильной работы карту памяти нужно регулярно форматировать в камере с сохранением ML загрузочных данных, что (сохранение, а не форматирование) осуществляется автоматически, если пользователь не выбрал форматирование с удалением ML.

Прошивку ML можно удалить через штатное меню обновления прошивки камеры, но только с работающей как ML-загрузочная картой памяти.

ML предусматривает возможность включения камеры без загрузки командного файла (для этого, в случае Canon EOS 600D, при включении нужно удерживать нажатой кнопку SET). Но если в стандартном меню камеры включена функция сохранения энергии, то после «пробуждения» камеры из спячки, ML будет все равно загружена автоматически. Чтобы ML не загружалась автоматически, нужно либо выключить энергосберегающие функции (увеличить допустимое время бездействия), либо пробуждать камеру полным выключением/включением с нажатием кнопки SET.

Установка

Установка ML проста и даже операция подготовки карты памяти как загрузочной (что ранее было некоторой трудностью в CHDK-прошивке для карт памяти больше 4 ГБ) скрыта от пользователя. Перед установкой ML нужно зарядить аккумулятор (чтобы его заряда хватило на перепрошивку) и установить на камеру совместимую с ML штатную (авторства Canon) прошивку (мне пришлось «откатиться» до более старой штатной прошивки, чем та, что уже была установлена). Перевести камеру в режим «М» и сбросить все настройки в «по умолчанию» (через штатное меню). Отформатировать карту памяти в камере. Загрузить с сайта проекта архив ML на компьютер. Разархивировать ML в корневую директорию карты памяти (подключив карту памяти к компьютеру через считыватель). Установить в камеру карту с ML-прошивкой и запустить процесс «Обновления прошивки». После сообщения об удачной перепрошивке камеру нужно выключить-включить.

При необходимости подготовки другой карты памяти процесс прошивки с ней нужно просто повторить.

ML хорошо документирована, и все команды экранных меню сопровождаются описанием (по нажатию кнопки INFO на камере). Чтобы установить русскоязычное описание в ML камеры, нужно загрузить «картинки» инструкций с сайта проекта (ссылка на русскоязычной ветке «Установки ML») и заменить ими файлы в папке doc на карте памяти.

Экранная подсказка для активной функции ML Upside Down — съемки перевернутой камерой. Для вызова справки по активной команде ML нужно просто нажать кнопку INFO


Изучать возможности ML можно не только интерактивно, но и в режиме чтения «полной инструкции» на дисплее камеры. Доступ к оглавлению руководства осуществляется через подменю Help — Complete User Guide

Функции

Функции Magic Lantern разделены на несколько категорий: управление записью звука, интерфейс режима LiveView, управление экспозицией, видеонастройки, фотонастройки, режимы фокусировки, управление дисплеем, просмотром, питанием, системные установки, справка. Не буду подробно перечислять и разбирать все доступные в Magic Lantern команды и функции, отмечу лишь те, что показались мне наиболее интересными и полезными.

Кнопки

Управление функциями ML осуществляется с помощью кнопок камеры и отдельного меню ML. Так как кнопочные интерфейсы совместимых с ML камер различаются, управляющие комбинации у камер также разные. В случае Canon EOS 600D, меню Magic Lantern (в режиме съемки) вызывается кнопкой «Удалить» (корзинка). При запуске камеры, чтобы не загружать Magic Lantern, нужно удерживать нажатой кнопку SET, а чтобы включить видеорежим, когда диск управления находится в фоторежимах, нужно одновременно нажать ISO и LiveView (для возврата в фоторежим — переключение диска управления режимами в любой «творческий» режим M/Av/Tv/P). Эта возможность позволяет при необходимости мгновенно переключаться в видео из фотосъемки. Кроме того, положение «видео» на диске режимов можно перепрограммировать на один из «творческих режимов», чтобы, к примеру, «M» и «видео» (назначенное на A-DEP) всегда были рядом. Во время съемки видео (и при настройках, и при записи) можно менять ISO и баланс белого с помощью сочетания кнопок DISP и мультиселектора. Цифровой зум в LiveView включается одновременным нажатием кнопок фиксации (*) и выбора зоны фокусировки [+] — так сделано, чтобы освободить штатную кнопку цифрового зума LV для выполнения альтернативных функций (вызова помощника фокусировки — дополнительного окна с увеличением фрагмента).

Экранный интерфейс

ML существенно меняет экранный интерфейс, добавляя множество полезных функций. Чтобы на экране не было «каши», нужно выбрать необходимый минимум элементов и их расположение (через меню ML) и отключить штатные (Canon) элементы отображения информации. Кроме того, прошивка допускает создание и сохранение четырех вариантов экранного интерфейса под разные задачи, что также стоит использовать для повышения эффективности работы.

Дисплей в режиме видеосъемки (LiveView) с композиционным шаблоном (логарифмическая спираль), гистограммой RGB, волновой гистограммой, информацией о яркости в выбранной локальной области замер (94%), меткой видеозаписи «Not recording». Чтобы информация ML не мешала во время фокусировки, можно через меню настроить автовыключение отображения информации по полунажатию на спуск. Под окном LiveView отображаются: индикаторы уровня записи звука, фокусное расстояние объектива и дистанция фокусировки, экспозиционные параметры и интерпретация цветовой температуры.

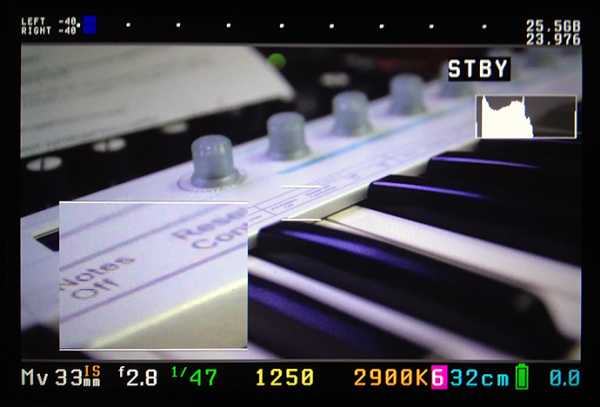

В разделе меню «Фокусировка» ML можно не только настроить режимы работы системы фокусировки, но и проконтролировать текущие параметры фокусировки и глубины резкости

Меню

Доступ к большинству функций и настроек осуществляется через меню Magic Lantern. Навигация по меню производится кнопками Q, SET, Просмотр. Если функция меню ML имеет вложенные уровни, вход в них осуществляется с помощью кнопки Q. Для подсказки по функциям Magic Lantern (в том случае если пункт этой функции меню активен) нужно нажать кнопку INFO. Если некоторый управляющий режим ML требует использования LiveView, то активация соответствующего пункта меню переключает камеру в LiveView, но оставляет активной строку управляющей команды ML (как на иллюстрации об изменении частоты кадров видео в начале статьи). В приведенных далее картинках нет пункта «Звук», о котором упоминалось ранее, так как для Canon EOS600D этот набор команд пока не реализован.

Меню настроек отображения информации LiveView Подменю LiveView — настроек индикации «попадания» в фокус

Меню LiveView Magic Lantern позволяет включать и настраивать: разнообразные «подсказки» фокусировки (выделение цветом зон в фокусе, увеличение части изображения в режиме ручной фокусировки с подсказкой попадания в фокус зеленой рамкой и / или имитацией фокусировочного клина), шаблоны композиции (Cropmarks), Waveform гистограмму (гистограмму с привязкой к положению по одной координате кадре), частично прозрачное изображение ранее сделанного снимка при съемке следующего (Ghost Image), индикацию значения яркости в центральной точке кадра (Spotmeter), представление яркости/цвета условными цветами и в режиме «зебры» (что позволяет, к примеру, легко заметить неравномерности освещения фона или неоднородности зеленого фона при съемке видео «под замену фона»).

Меню настроек экспозиции частично дублирует штатные функции, но еще позволяет: настраивать баланс белого так, как это делается у компактов (то есть без необходимости отдельной фотосъемки мишени для установки «ручного» баланса белого) — нажатием на кнопку Q (аналогично можно установить и значения ISO, выдержки и диафрагмы, причем, даже в режиме «M»), выходить за пределы штатно допустимых значений экспопараметров, в частности значительно повышать ISO для кадрирования и съемки видео в полной темноте.

Меню настроек параметров видеосъемки Подменю настроек компрессии видеофайла

Меню видеонастроек позволяет выбирать способ и степень сжатия файла, частоту кадров, включать автоматический перезапуск записи после 4 ГБ или 29 минут 59 секунд, настраивать HDR-режим записи видео, переназначать управляющие кнопки записи видео. Кроме того, ML позволяет записывать не только видеофайл, но и текстовый файл настроек камеры (Movie Logging) — упрощенный аналог EXIF для фото. Управление битрейтом (а также выбором алгоритма — CBR или QScale) позволяет повышать качество (при использовании быстрых карт памяти) или увеличивать длительность записи ценой большего сжатия, а также настраивать индикацию переполнения буфера.

Меню настроек фотосъемки Подменю съемки HDR

В подменю фотосъемки, кроме вполне привычных HDR и управления подъемом зеркала, собраны функции, которые превращают камеру в аппарат «специального» назначения. Intervalometer позволит снять серию снимков (или коротких видеороликов) для цейтраферного кино, причем возможна автоматизация компенсации экспозиции при смене дня/ночи. BulbTimer удлинит выдержку до нескольких часов, что потребует дополнительного питания, зато позволит снимать звездное небо всю ночь. Motion Detect превратит камеру в «самострел». Так как длительная серийная съемка ускорит выход из строя затвора, предусмотрена возможность «Тихой» (Silent) съемки с записью только LiveView-данных, как файлов Full HD изображений, или записи 5Х увеличенных фрагментов LiveView-данных (в некотором смысле аналогично режиму «сканирования» в цифровых задниках) с автоматическим сведением их в камере в файлы большого разрешения. LiveView-файлы сохраняются в формате .422 для преобразования которого в привычные графические форматы можно использовать различные программы (ссылки можно найти на сайте прошивки). Я пользуюсь программой Magic Lantern YUV422 Converter:


Меню настроек фокусировки Настройка управляющих кнопок функции управления фокусировкой

В меню фокусировки собраны функции управления фокусировкой и съемкой. Trap Focus — режим автоматической съемки при условии, что объект оказался в зоне фокусировки и в фокусе. Focus Patterns — использование для фокусировки не одной, а групп фокусировочных точек фазовой фокусировки. Для активации режима нужно отключить LiveView, а в камере EOS 600D, не имеющей датчика приближения глаза к видоискателю, еще и выключить дисплей вообще. После этого шаблоны фокусировочных зон можно выбирать стрелками мультиселектора. Follow Focus — включение и настройка режима «дистанционного» управления приводом автофокуса объектива с помощью кнопок камеры. Focus StepSize и StepDelay — настройки шага и паузы между шагами для привода автофокуса. Пункты Focus End Point и Rack focus служат для настройки и включения режимов автоматического перевода фокуса при видеосъемке. Stack focus — для съемки серии фотографий с регулярным изменением фокусировки от кадра к кадру (позволит на компьютере сделать макрофотографию с большой глубиной резкости, собрав одно изображение из серии — «стопки»).

Через подменю настроек дисплея настраиваются режимы переворота и зеркального поворота картинки для удобства съемки из нестандартных ракурсов, положение ML информационной панели. Предусмотрена возможность делать копии экранных меню и LiveView-данных, а также снижать разрешение на HDMI-видеовыходе для стабильной работы подключаемых дисплеев.

Подменю Tweaks-установок камеры. Можно настроить: «залипание» кнопки DOF и полунажатия спусковой кнопки (а также автоматическое регулярное самополунажатие для предотвращения «засыпания»), автоматическое снижение качества снимков при необходимости записи длинных серий и заполнении буфера, режимы работы настроек и алгоритмов автоматики светочувствительности для ручного режима «М», переключение цифрового зума при съемке видео между 1—3Х (без ухудшения качества) и 3—10Х Настройки функций ML для режима воспроизведения: выбор режима воспроизведения по нажатию SET при вращении диска настроек (показ файлов .422, симуляция HDR, сравнение двух изображений, проигрывание серии TimeLapse), отображение композиционных шаблонов Cropmarks, переход в режим просмотра после съемки, зум при просмотре, «быстрая» (в одно нажатие кнопки) защита и удаление снимков
Меню сохранения текущей конфигурации ML установок и создания нескольких (до 4) профилей (наборов элементов интерфейса LiveView) Меню настроек экономии энергии при бездействии через заданный интервал времени: автоматическое понижение яркости дисплея, выключение информационного дисплея, отключение отображения данных
Отладочное и информационное меню ML позволяет: автоматически переименовывать CR2 в AVI, включать дисплей и светодиод подсветки как фонарик, выполнять тест стабильности. Здесь также отображается информация о количестве срабатываний затвора и температуре матрицы (в неизвестном пока формате)Меню Help: подсказки по функциям кнопок MENU / INFO / Q / SET/PLAY, переход к руководству пользователя, информация о прошивке
Краткое ML-меню, подменю видео Краткое ML-меню, подменю фото

Камера Canon EOS 600D, в отличие от более старых моделей, наделена большими возможностями управления записью звука. А наличие поворотного дисплея стало поводом для того, чтобы не устанавливать датчик автоматического отключения дисплея при работе с оптическим видоискателем. И штатный интерфейс управления записью звука, и поворотный дисплей — несомненные плюсы. Но пока это и непреодоленная преграда для некоторых полезных функций ML. В меню более старых камер есть отдельные пункты для ML-контроля над звуком, а «бесконтактное» управление отдельными функциями у них осуществляется с помощью сенсоров автоматики обнаружения лица фотографа у видоискателя. Остается только завидовать возможностям: раздельного управления усиления микрофонов в разных каналах, полного выключения усиления и питания внешнего микрофона, синхронной записи на встроенный и внешний микрофоны, совместимости со сбалансированным микрофоном, выходу на наушники-мониторы (через USB), использованию аудиоканала камеры как «ловушки» для функции автоматического включения записи, — и надеяться на реализацию этих возможностей в новых «надшивках» Magic Lantern.

www.ixbt.com

Установка Magic Lantern на фотоаппараты Canon.

 Установка Magic Lantern достаточно простая процедура. Для этого вам потребуются компьютер с картридером, чистая флеш карта, подходящая к вашему фотоаппарату, объёмом до 32Gb, ну и конечно же сама камера, с полностью заряженным аккумулятором.

Если же вы не знаете, что такое Magic Lantern, то можете прочитать об этом в моей обзорной статье Прошивка для Canon — Magic lantern. Что это такое?







Итак, с начала нужно проверить версию прошивки вашего фотоаппарата.

Для этого переводим его в ручные настройки с помощью колеса выбора режима. Для EOS 500D, 550D, 600D, 50D это значок “M”, а для EOS 60D и 5D mark II это “B”.

Нажимаем кнопку MENU, выбираем третью пиктограмму с изображением ключа. Смотрим версию прошивки и проверяем подходит ли она.

Magic Lantern 2.3 работает со следующими версиями прошивок:

Если у вас другая, то скачиваем нужную и обновляем.

Для этого берём пустую карту памяти от вашего фотоаппарата, форматируем её через меню фотоаппарата с отмеченной галочкой  “Низкоуровнев. формат”. Разжимаем скачанный архив в любую папку на компьютере. Копируем от туда файл с расширением .FIR на карту памяти. Заряжаем полностью аккумулятор, иначе его может не хватить на процесс прошивки.

Вставляем эту карту в фотоаппарат, снова заходим в третью пиктограмму с изображением ключа, выбираем пункт “встроенн. ПО вер. Х.Х.Х” (где Х.Х.Х это номер версии прошивки).

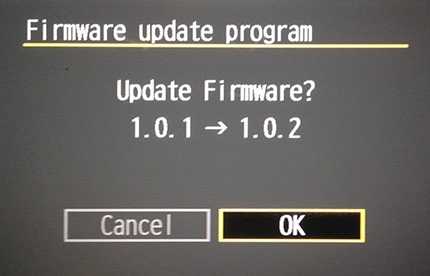

Нажимаем кнопку SET и соглашаемся на замену встроенного ПО, нажав OK.

Далее в появившемся окне выбираем файл с прошивкой и снова нажимаем SET. Камера спросит соглашаетесь ли вы обновиться.

Соглашаемся.

Ждём окончания. Ни в коем случае не выключаем фотоаппарат во время прошивки и не трогаем кнопки управления.

Всё, прошивка прошла успешно жмём OK.

Теперь нам нужно скачать сам Magic Lantern. Для этого заходим по этой ссылке

жмём кнопочку DOWNLOAD. И соглашаемся с лицензией.

Разжимаем скачанный архив в любую папку на компьютере. И копируем всё её содержимое, кроме файлов инструкции, на карту памяти от вашего фотоаппарата (хотя можно скопировать только папку ML, autoexec.bin и файл с названием вашего фотоаппарата). Далее опять выбираем ручные настройки колёсиком выбора режимов.

Выбираем пиктограмму ключика с тремя точками и нажимаем на пункт “встроенн. ПО вер. Х.Х.Х”

Соглашаемся с заменой прошивки.

Через несколько секунд видим такое сообщение, которое указывает на то, что Magic Lantern успешно установлен. Теперь нужно выключить на 5-10 секунд камеру и снова включить её. Всё, теперь можно пользоваться дополнительными возможностями

Эту процедуру нужно поделать со всеми вашими карточками памяти, скидывая на них прошивку и прошивая камеру через пункт “встроенн. ПО вер. Х.Х.Х”.

Для удаления проделываем то же, что и для установки Magic Lantern до момента появления сообщение об успешной установке.

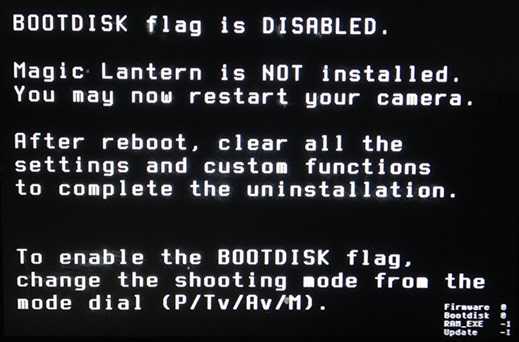

Далее поворачиваем колесо выбора режима на любой другой режим и видим сообщение о том, что прошивка отключена. (если опять повернуть колесо режимов, то Magic Lantern опять включится) После этого можно очистить карточку.

Если же вы хотите, чтобы прошивка не загружалась с какой-то определённой карточки, то заходим через меню фотоаппарата в форматирование карты памяти и нажимаем кнопку Q.( надпись «Fofmat card, keep Magic Lantern» сменится на «Format card, remove Magic Lantern»)

В сообщении будет написано, что Magic Lantern будет удалён со всеми данными. (не забываем скопировать всё нужное с карточки на компьютер)

Можно также временно не загружать Magic Lantern, зажав кнопку SET при включении фотоаппарата. Прошивка будет деактивирована до следующего включения.

Ну вот вроде всё описал

Если остались вопросы, то спрашивайте в комментариях. Подписывайтесь на новости. Ставьте лайки.

Читайте также:

Вконтакте

Facebook

Twitter

Одноклассники

fl-factor.ru

вторая молодость цифровика, или что скрывает ваш Canon? / Мастерская

Всем нам посчастливилось жить в эпоху электронных гаджетов. Ежедневно мы сталкиваемся с целой горой соблазнов, которые для большинства оказываются не по карману: дисплеи с огромной диагональю и сверхреалистичной передачей красок, сказочно быстрые SSD-диски, смартфоны с высокой производительностью и так далее.

Наши желания зачастую расходятся с нашими возможностями, далеко не каждый человек может себе позволить жить «на широкую ногу». Поэтому между одним днем, когда впервые возникает мысль о необходимости покупки нового мобильного телефона, ноутбука, телевизора или камеры, и другим днем, когда эта мечта становится явью, как правило, проходит достаточно много времени.

Для многих цифровой фотоаппарат — это не предмет первой необходимости, поэтому вопрос о его замене поднимается куда реже, чем, скажем, вопрос о замене ноутбука или мобильного телефона. А ведь цифровая камера устаревает примерно с той же скоростью, что и любой другой электронный гаджет.

Сердцем любой цифровой мыльницы является матрица и процессор, поэтому, как только выходит следующая модель камеры с матрицей нового поколения и более мощным процессором, старый фотоаппарат начинает резко сдавать позиции. Три-четыре новых модели — и старая камера уже кажется неудобной во всех отношениях: разрешение съемки недостаточное, камера не поддерживает запись видео в HD-качестве и так далее.

Несмотря на то, что угнаться за самыми последними новинками невозможно в принципе, существует довольно любопытный способ «затормозить старение» камеры, а то и вовсе дать ей вторую жизнь.

Что же можно сделать со старым фотоаппаратом? Чтобы ответить на этот вопрос, прежде всего необходимо задуматься о том, как работает современная цифровая камера. Когда вы включаете устройство, на экране возникает система вложенных меню с различными настройками и функциями. В зависимости от выбранных параметров этого сложного меню камера задействует те или иные аппаратные возможности. Иными словами, пока камера включена, пользователь работает в некоторой среде — программе, которая обрабатывается процессором. Эта программа называется прошивкой, и именно она ответственна за нормальное функционирование устройства. В момент съемки данные, поступившие с матрицы камеры, обрабатываются процессором согласно алгоритму, который заложен в прошивке. Например, линейка популярных камер Canon Digital IXUS после получения данных о кадре использует алгоритм JPEG-компрессии, а затем записывает файлы на карту памяти.

Самый простой путь к апгрейду камеры — замена программного обеспечения, управляющего ее функциями. К слову, в свое время на одном из космических кораблей Voyager ученые дистанционно перепрограммировали модуль передачи данных на Землю, в результате чего скорость получения информации с зонда выросла в несколько раз благодаря компрессии передаваемых пакетов. Вот так с помощью одного только обновления ПО получился апгрейд всей системы.

В случае с фотоаппаратом ситуация, на самом деле, схожая. Поскольку в процессе сохранения фотографии на карту памяти используются данные с матрицы, совсем не обязательно подвергать их ущербному алгоритму компрессии. Если сохранить их в исходном виде, мы получим RAW-файл без потери качества.

Если вы являетесь владельцем цифровой фотокамеры Canon, то можете попробовать использовать альтернативную прошивку CHDK, созданную специально для фотоаппаратов этой фирмы. CHDK работает не со всеми моделями камер Canon, но с подавляющим большинством. Для поддержки CHDK в камере должен быть установлен один из процессоров: DIGIC II, DIGIC III или DIGIC IV.

CHDK — аббревиатура, которая расшифровывается как Canon Hacker's Development Kit. В нашей статье мы будем ее условно называть прошивкой, хотя, строго говоря, это неправильно. Canon Hacker's Development Kit — это программа, которая запускается на вашем устройстве. Она не записывается в постоянную память камеры и не вносит никаких изменений на аппаратном уровне. Более того, если ваш аппарат находится на гарантии, официальная служба поддержки Canon не сочтет использование данного ПО нарушением правил эксплуатации. Если не верите, можете направить вопрос в официальную службу поддержки Canon относительно CHDK и проверить.

Перед тем как устанавливать CHDK, необходимо определить, какой тип прошивки используется в вашей цифровой камере. Сделать это достаточно просто. Достаньте из фотоаппарата карту памяти, вставьте ее в устройство для чтения таких карт и создайте на ней пустой файл ver.req (например, с помощью текстового редактора Notepad. Только не перепутайте — расширение должно быть именно req, а не txt). Затем вставьте карту памяти обратно в камеру Canon и переключитесь в режим просмотра фото и видео. Нажмите одновременно Func.Set + Disp., после чего будет показана информация о прошивке. В числе выведенных данных значится и номер прошивки, например Firmware Ver GM1.00B. Этот номер и потребуется для выбора версии CHDK, которую надо записать на карту. Теперь вновь вставьте карту памяти в устройство для чтения и загрузите из архива прошивок ту, которая подходит к вашей модели цифрового фотоаппарата с учетом номера прошивки. Найти большой список поддерживаемых устройств можно на сайте. На самом деле, это далеко не полный список всех прошивок CHDK, которые можно найти в Сети, поэтому, если вы не увидели в нем своей модели камеры, можно попробовать обратиться к другим сайтам. Благо через Google их найти совсем несложно.

Далее форматируем карту памяти (режим полного форматирования, файловая система FAT16). Обращаем ваше внимание на то, что карты объемом боле 2 Гбайт лучше форматировать на компьютере средствами операционной системы. Иначе существует вероятность того, что камера отформатирует носитель в файловую систему FAT32, и это не позволит прошивке загружаться.

После завершения форматирования снова вставляем карту в устройство для чтения и распаковываем содержимое архива с CHDK на карту. Все, процесс установки завершен. Теперь нужно запустить альтернативную оболочку в самой камере. Переключите карту в режим защиты от записи и вставьте ее в фотоаппарат. Перейдите в режим просмотра и нажмите кнопку Menu. После этого выберите пункт Firm Update и подтвердите свое намерение обновить прошивку, нажав ОК.

После этого камера перезапустится, мигнув синим светодиодом, использующимся по умолчанию для индикации прямой печати с камеры. Если на экране вы увидели логотип CHDK в виде пары шестеренок — все сделано правильно и прошивка готова к работе. Для последующих запусков устройства не забудьте переключить режим блокировки карты в нормальное положение. Если в процессе запуска альтернативной прошивки вдруг что-то пошло не так, проблема решается очень просто и безопасно — вытаскиванием из камеры аккумулятора.

Как увидеть альтернативное меню CHDK? Для этой цели задействована кнопка Direct Print, которой, скажем прямо, мало кто пользуется. Выберите ручной режим съемки и нажмите на эту кнопку. На экране появится <ALT>.

Можно нажать кнопку Menu — появится альтернативное меню CHDK. По умолчанию оно выводится на английском, но язык можно и сменить. Для этого перейдите к пункту Visual Settings > Language и выберите в списке файлов название нужного языкового модуля (например, Russian.lng). В меню очень много разных команд и опций, поэтому русификация совсем не лишняя.

Итак, давайте посмотрим, что же мы имеем на практике. Прошивка добавляет массу функций — как полезных, так иногда и откровенно лишних (таких как игры).

Точный перечень новых возможностей старой камеры зависит от ее модели. Например, мы попробовали альтернативную прошивку для фотоаппарата Canon Digital IXUS 800 IS и получили мощный арсенал, среди инструментов которого можно отметить следующее:

  • Стала работать опция оптического увеличения в процессе видеосъемки (ранее была недоступна).
  • CHDK дала возможность настраивать битрейт и управлять качеством снимаемого видео.
  • На экране стал отображаться индикатор уровня заряда аккумулятора. Ранее этой небольшой безделицы катастрофически не хватало.
  • На экране появилась информация о состоянии карты памяти.
  • Добавилась поддержка формата RAW с невероятным количеством опций (об этом мы расскажем подробнее).
  • Стал доступен полноценный файловый менеджер с двухпанельным интерфейсом, как у FAR.
  • Появился текстовый редактор.
  • Отображаются данные целой серии температурных индикаторов — батареи, матрицы и оптики.
  • Добавилась возможность использовать пульт дистанционного управления.
  • Стал доступен точный ручной фокус.

Кроме этого, одна из опций меню позволила создать карту плохих пикселей, благодаря чему стало возможно получать изображения без дефектных участков.

Безусловно, одним из самых важных предназначений прошивки является поддержка формата RAW в камерах, где ранее она не была реализована.

После установки CHDK в камере существует два варианта сохранения данных с ПЗС-матрицы — в файлы RAW и DNG. Строго говоря, «неродной» формат RAW не имеет однозначной спецификации, поэтому использовать файлы RAW крайне неудобно, поскольку не все приложения корректно с ним работают. Чтобы исправить ситуацию, данные необходимо конвертировать в более удобный формат DNG. При этом никакая информация не теряется (в отличие от, скажем, JPG). Конвертирование может выполняться «на лету» самой камерой, либо это можно сделать самостоятельно с помощью специальной утилиты.

Обычно конечное изображение дорабатывается фотографом в Photoshop или другом подобном пакете. В графическом редакторе пользователь часто исправляет цветопередачу, используя для этой цели собственные графики кривых. Нередко форма используемых кривых остается одной и той же от снимка к снимку. Это может быть, скажем, в тех случаях, когда съемка ведется в одинаковых или схожих условиях — при аналогичной освещенности и так далее. В этом случае CHDK может существенно упростить работу фотографа. Одна из функций этой резидентной программы состоит в том, что каждый создаваемый RAW-файл может корректироваться с учетом данных пользовательской кривой.

⇡#Заключение

Мы рассмотрели лишь самые главные аспекты установки и работы с CHDK. Помимо описанных выше функций, альтернативная оболочка предоставляет массу полезных и нужных возможностей, которые могут пригодиться фотолюбителю. Частично вы можете составить представление о богатстве функций CHDK по сопровождающим статью скриншотам. Те же, кто захочет более детально ознакомиться с альтернативной прошивкой, могут смело устанавливать ее и использовать в свое удовольствие. Как уже было отмечено выше, это — абсолютно безопасная процедура.

Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

3dnews.ru

Прошивка для Canon - Magic lantern. Что это такое?

Итак, давайте поговорим о прошивке для фотокамер Canon — Magic Lantern, зачем её устанавливать и какие плюсы она дает для видеосъемки?

Ну начнём с того, что это не совсем прошивка, а скорее дополнение, которое загружается с карты памяти при каждом включении фотоаппарата. В код камеры добавляется только автозапуск Magic Lantern. Всё очень легко удаляется, если вам не понравится с ней работать. Также можно временно отключать эту микропрограмму, зажав кнопку SET при включении фотокамеры.

Magic Lantern создана для того, чтобы облегчить процесс видеосъемки на аппаратах, изначально не предназначенных для этого. И добавляет множество полезных функций, встречающихся на профессиональной киноаппаратуре, которые можно настраивать, включать и отключать через добавленное меню.

Вот список лишь некоторых из них:

  • Удобное отображение всех параметров на экране. Таких как диафрагма, скорость затвора, фокусное расстояние, ISO, баланс белого, уровни записи звука и других.

  • Помощь в экспозиции:

1. Недосветы и пересветы, отображаемые в виде так называемых зебр (zebras)

2. Гистограмма (histogram) и волновая форма уровня яркости  (Waveform)

3. Отображение значения яркости в точке фокусировки (spotmeter)

4. Векторная форма уровня яркости (Vectorscope)

  • Помощники фокусировки:

1. Подсвечивание контуров того, что в фокусе (Focus Peak)


2.  Увеличение части изображения (Magic Zoom)

3. Управление фокусом с помощью кнопок на фотоаппарате (Follow Focus)

  • Точная настройка баланса белого нажатием одной кнопки.
  • Настройки параметров видеозаписи:

1. Увеличение и уменьшения битрейта записи кодека H.264 (Bitrate control)

2. Добавление лог файлов с информацией о настройках для каждого видео файла. (movie logging)

3. Авто-перезапуск после достижения лимита видеозаписи в 4Gb либо переполнения буфера. (auto-restart)

4. Видео с широким динамическим диапазоном (HDR Video)

5. Дополнительные значения параметра количества кадров в секунду (FPS control)

  • Наложение изображения при просмотре через LiveView с золотым сечением, обрезкой под широкий формат и тд. (Cropmark images)



  • Добавление промежуточных значений ISO (160, 320, 640, 1250, 2500), баланса белого в Кельвинах (Kelvin white balance), дополнительных значений скорости затвора (shutter speed)
  • Съемка таймлапсов (Timelapse) с расширенными настройками.

И множество других функций, которые будут полезны не только видеографам, но и фотографам.

Скачать Magic Lantern вы можете совершенно бесплатно с официального сайта Magic Lantern. На данный момент прошивка поддерживает камеры Canon EOS 5D mark II, 50D, 60D, 500D, 550D, 600D. Но думаю в скором времени добавится поддержка и других таких, как 5D mark III, 650D, 700D, 1100D, 100D, EOS M. Альфа версии для них уже доступны на сайте.

На этом, пожалуй, я и закончу свой обзор.

Если вас заинтересовала эта прошивка и вы хотите её попробовать, то читайте статью об установке Magic Lantern на фотоаппараты Canon. А так же подписывайтесь на новости, ставьте лайки, пишите комментарии.

Читайте также:

Вконтакте

Facebook

Twitter

Одноклассники

fl-factor.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
