Призма Porro или Roof — что лучше? Выбираем бинокль.

Porro или Roof — что лучше?

Бинокль состоит из трёх главных оптических элементов: объектив, призма и окуляр. Объективы служат для сбора как можно большего количества света.

Для увеличения изображения, которое получаем через объектив и направления его к нашему глазу в форме ровно лежащих  пучков света используются окуляры. Между объективами и окулярами находится система призм, которая служит для переворачивания изображения, так, чтобы после прохождения всех оптических элементов, бинокль выдавал нам обычное изображение.

Призма бинокля Porro

Бинокли преимущественно изготовляются в двух основных системах, связанных с укладкой призм (см. рисунок). Более простая и более популярная система называется Porro (от фамилии ее открывателя Игнасио Порро). В этой конструкции призмы заложены таким образом, что ось объективов находится на иной линии, чем ось окуляров. С одной стороны, это можно трактовать как недостаток, потому что бинокль становится шире. С другой стороны, большее расстояние между объективами создает большую трехмерность полученных изображений. Призмы системы Porro легче  в производстве  биноклей. Их использование, благодаря применению так называемого явления полного внутреннего отражения, вызывает то, что потери света на целой системе призм практически равняются нулю (если не учитывать поглощения света стеклом).

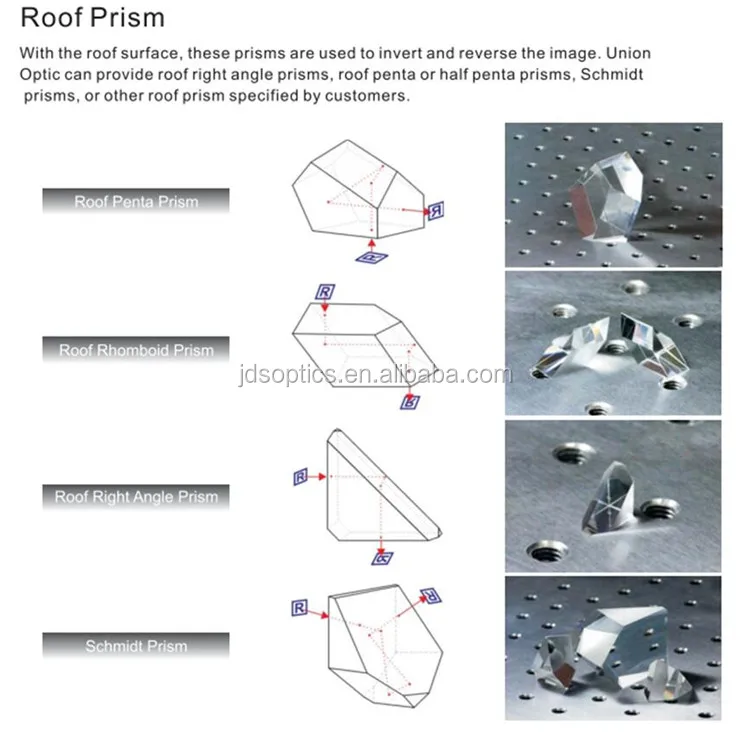

Призма бинокля Roof

Во второй системе, которая называется крышеобразной (Roof), объектив, а также призмы и окуляр выставлены на одной линии. Благодаря этому,  строение бинокля более узкое  чем в системе Porro. Это преимущество может быть важно, например, для любителей экстремальных видов спорта, альпинистов, охотников или орнитологов, которые много передвигаются  с биноклем по лесу или в горах и ценят его небольшие размеры. Цена меньшего габарита — большая сложность оптики по сравнению с системой Porro. Пучок света в крышеобразной системе сначала разбивается на два, а позже опять складывается в один. Чтобы это сделать хорошо и избежать фазового смещения, которое уменьшает контраст и разрешение полученных изображений, оптические элементы в системе Roof должны быть наивысшего качества. Но это конечно же отражается на цене. Бинокль типа Roof, который дает изображение такого же качества как бинокль типа Porro, стоит на 30-50% дороже.

Другая проблема, с которой борются конструкторы крышеобразных биноклей, —  это фазовое смещение пучков света, которые для начала делятся, а затем опять сводятся в один. Даже минимальные смещения в фазе световой волны вызывают то, что на выходе из призм световые волны частично гаснут. В конечном эффекте изображение теряет разрешение и качество. Этот эффект тем заметнее, чем большее увеличение есть у бинокля. Поэтому известные производители покрывают призмы диалектричными покрытиями, которые минимизируют эффект фазовых смещений. Это еще один фактор, из-за которого труднее сделать хороший бинокль в крышеобразной системе.

Сравнение характеристик биноклей

Но немного другая ситуация для биноклей с большими объективами. Roof- бинокли с объективами от 40 до 42 мм весят в среднем 759 грамм, тогда как бинокли Porro только 696 грамм, то есть на 10% меньше! Впрочем, если речь идет о площади, то крышеобразные бинокли и в дальнейшем являются более компактными — занимают на 28% меньшую площадь.  В случае наибольших моделей наблюдается подобная ситуация. Средний вес крышеобразных биноклей составляет 1176 грамм, в то время когда аналоги Porro весят на 100 грамм меньше. Впрочем, по компактности Roof-бинокли опять же выигрывают на 27%.

Так какой в итоге выбрать бинокль?

Если покупать бинокль, то нужно понимать, что более высокая цена крышеобразного (Roof) бинокля связана со сложностью системы призм. При этом вы выигрываете в компактности, хотя вес для биноклей с большими объективами в Roof все-таки больше, чем в Porro. И конечно же, можно принять во внимание дизайн биноклей — подавляющее большинство биноклей системы Roof имеют более утонченный дизайн и понравятся даже наиболее прихотливым пользователям.

Запрашиваемая страница не найдена!

+7 (495) 798 78 11

Режим работы: 10.00 — 21.00 Мск

• Засидки и лабазы
• ЛУПЫ
• Манки, приманки, нейтрализаторы
• Мультитулы
• Подводные видео-камеры
• РЮКЗАКИ, СУМКИ, ДОРОЖНЫЕ АКСЕССУАРЫ
• ТЮНИНГ ОРУЖИЯ
• ЧУЧЕЛА
• Эхолоты и картплоттеры
• Аксессуары для оружия
• Бинокли
• Прицелы оптические
• Приборы ночного видения
• Прицелы ночного видения
• Дальномеры
• Тепловизионные прицелы
• Тепловизоры
• Винтовки PCP
• СХП оружие
• Пневматические винтовки
• Пневматические пистолеты
• Аксессуары для пневматики
• Зрительные трубы
• Телескопы
• Микроскопы
• Коллиматорные прицелы
• Монокуляры
• Крепления для оптических прицелов
• Металлоискатели
• Ножи
• Ветромеры
• Сигнальное оружие
• Макеты оружия
• GPS навигаторы, компасы
• Арбалеты и луки
• Самооборона
• Снаряжение, экипировка
• Барометры
• Фонари и ЛЦУ
• Фотоловушки
• Зажигалки zippo
• Квадрокоптеры
• Наушники и очки для стрельбы
• Обмундирование
• Рации
• Сошки
• Чехлы и кейсы для оружия
• Электронные манки

Бинокль с призмой Порро

или призмой Roof: в чем разница?

Выбор качественных биноклей по разумным ценам никогда не был таким большим.

При покупке нового набора вы можете заметить, что все они называются призмой Порро или призмой крыши. Но в чем именно разница, кроме цены и физической разницы?

Во-первых, технологические основы: Призма Порро или призма крыши относится к типу и конфигурации внутренних призм, используемых для увеличения и передачи света через бинокль в глаз. Ниже объясняется путь света и внутренние призмы для каждого из них.

Теперь, когда вы разбираетесь во внутренних особенностях каждого из них, вам, вероятно, все еще интересно, что все это значит, когда дело доходит до фактического использования биноклей.

О биноклях с призмой Порро

Бинокль Simmons ProSport

Физическое отличие: Бинокль с призмой Порро, названный в честь итальянского изобретателя 19-го века, можно узнать по тому факту, что передняя линза объектива смещена относительно окуляра или линзы окуляра, а не на одной линии с ними.

Для чего это нужно: Этот зигзагообразный дизайн может обеспечить более четкое, более трехмерное изображение с большей глубиной восприятия и, как правило, предлагает более широкое поле зрения (F. O.V.) или фактическую ширину изображение прицела на определенном расстоянии.

Почему они вам могут не понадобиться: Обычно они крупнее, громоздче и тяжелее.

Совет: В биноклях Simmons ProSport используются традиционные призмы Порро BK7 с полностью просветленной оптикой. Мягкая на ощупь резиновая броня выдерживает суровые условия нормального износа, обеспечивая превосходное сцепление в любых условиях.

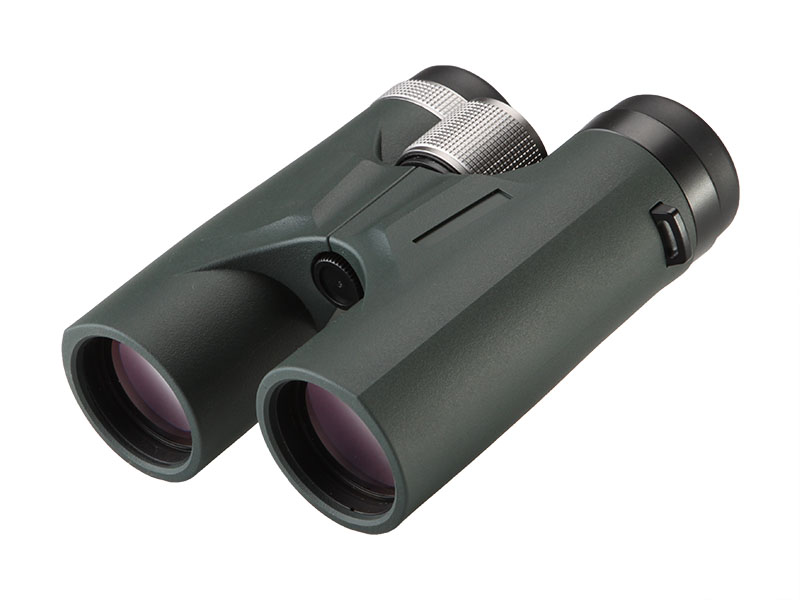

О биноклях с призмой Roof

Бинокль Nikon Monarch 5

Физическое отличие: В биноклях с крышными призмами внутренние призмы плотно перекрываются, позволяя линзам объективов выровняться непосредственно с окулярами, в результате чего получается Н-образная форма.

Почему вам это нужно: Конструкция представляет собой тонкую, обтекаемую форму, меньшую массу и вес и, возможно, немного большую прочность, чем конструкции с призмами Порро.

Почему вам это может не понадобиться: Несмотря на то, что внешне руф-призмы могут показаться более простыми, внутренняя работа руф-призмы на самом деле сложнее, чем у призм Порро, что делает их производство более дорогостоящим, поэтому они, как правило, обходятся дороже.

Совет: Бинокль Nikon Monarch 5 компактен и легок. Monarch обеспечит вам наилучшие оптические характеристики в любых условиях, этот бинокль обеспечивает превосходную контрастность и разрешение. Полное многослойное покрытие на линзах и многослойное диэлектрическое покрытие на призмах Руфа работают вместе, чтобы обеспечить более высокое светопропускание и четкое высококонтрастное изображение.

Заключение

Что лучше для вас? С момента своего появления в 60-х годах крышные призмы стали более популярными, особенно среди охотников, но призмы Porro предлагают хорошее соотношение цены и качества и по-прежнему популярны среди орнитологов и других любителей активного отдыха. Лучший совет — отправиться в ближайший магазин Bass Pro Shops и попробовать несколько вариантов в вашем ценовом диапазоне, пока не найдете тот, который идеально подходит для ваших рук. Эргономика этих двух стилей совершенно разная, и то, что хорошо лежит в руках одного человека, может совершенно не подойти другому.

Дешевый бинокль — что лучше: крыша или призма Порро?

Артикул | Опубликовано Best Binocular Reviews

Я получил отличный вопрос от кого-то, кто хотел бы получить пару недорогих или дешевых биноклей, и они задавались вопросом, должны ли они получить пару призм Porro или Roof:

Вопрос:

Сейчас я на пенсии, и мы с женой немного путешествуем по нашему штату Висконсин, США, в основном наблюдая за пейзажами и дикой природой. Так я увлекся биноклем.

Хотя у меня есть бинокль (45-летний Порро) и я иногда им пользовался, я все еще новичок. Итак, основываясь на совете с вашего сайта, я купил Celestron DX 8×42 по оптимальной цене. Это призмы BaK-4 с многослойным фазовым покрытием. Вы поставили им качество изображения 7. Я думаю, что за 140 долларов они великолепны.

Однако… теперь моя жена хочет свой собственный бинокль.

Когда я читаю ваш сайт и понимаю больше, я вижу, что бинокли с призмой Порро довольно хороши в более низкой категории расходов, однако мои старые Порро не лучше, чем Celestron DX. Попробовал новые порро в магазине, там они яркие, и не могу сказать, лучше ли они. Итак, доллар за долларом, вы бы порекомендовали новый порро другому DX?

PS: Мы обычно используем бинокль при хорошем освещении, а не на рассвете или в сумерках.

Ответ

Большое спасибо за вопрос, на который я постараюсь ответить, насколько мне известно, но я просто хочу, чтобы вы помнили, что, как и во многих других вещах в оптике, здесь нет однозначного ответа. или неправильный ответ в этой ситуации, это больше о поиске правильного баланса для ваших конкретных предпочтений, использования и бюджета.

Обратите внимание: При сравнении ниже я делаю предположение, что качество стекла, используемого для изготовления призмы, одинаковое.

Руф-призма и бинокль с призмой Порро

В последнее время популярность биноклей с руф-призмой (DCF) резко возросла до такой степени, что сейчас их число значительно превышает количество производимых и продаваемых призм Порро.

Для этого есть несколько причин, но в основном это связано с тем, что призма крыши по-прежнему корректирует перевернутое изображение, как это делает призма Порро, но свет входит и выходит из призмы в той же плоскости (прямо через световой путь), что означает, что конструкторы могут сделать бинокль более компактным и обтекаемым.

Получившаяся в результате внешняя форма мусорного ведра не только функциональна, но и стала модной, воспринимается как более «современная» и поэтому стала очень популярной.

Однако, по сравнению с призмой Порро, призма крыши имеет несколько недостатков:

Неполное внутреннее отражение
Одним из основных недостатков призмы крыши является то, что поверхность призмы не отражает 100% свет, который падает на него, а это означает, что без обработки выходит меньше света, и вы получаете менее качественное, менее яркое изображение с возможностью некоторого виньетирования.

Это можно частично или почти полностью исправить, добавив к нему покрытия из высокоотражающего материала. Однако даже самый дешевый метод технически сложен и достаточно дорог.

Лучше всего использовать диэлектрические покрытия призмы, которые отражают более 99% света, но это очень дорого и поэтому встречается только в биноклях очень высокого класса, дешевле, чем это, серебряные зеркальные покрытия, которые могут отражать до 98% света. В недорогих мусорных ведрах иногда используется алюминий, который стоит дешевле, но имеет отражательную способность только до 9.3%.

Бинокли с призмами Порро, однако, не нуждаются в этих покрытиях, чтобы отражать такое же количество света, и поэтому могут соответствовать крышным призмам более высокого качества по более низкой цене. Поэтому на более дешевом конце рынка они часто могут превзойти руф-призму той же цены, потому что для экономии денег будет использоваться меньше слоев или зеркальные покрытия более низкого качества.

Фазовый сдвиг
Когда свет отражается от поверхностей призмы крыши, он разделяется на два луча, слегка сдвинутых по фазе. Если оставить этот фазовый сдвиг неисправленным, вы получите изображение с более низким разрешением и меньшей контрастностью. Чтобы исправить это, призматические бункеры с более высокой торцевой крышей будут добавлять покрытия для коррекции фазы на поверхность призмы. Этот процесс относительно дорог, и поэтому его часто не используют в бункерах с призмой на нижней части крыши.

Фазовый сдвиг не происходит внутри призмы Порро, поэтому опять же эти покрытия не нужны для этой конструкции.

Низкий допуск к ошибкам
Я также читал, что для достижения того же качества крышная призма должна быть изготовлена ​​с гораздо более высоким допуском, и почти любая неровность или изменение толщины могут привести к видимым бликам на полученном изображении.

Что лучше?

В некотором смысле, если цена не имеет большого значения, то ответ не будет ни тем, ни другим, потому что хорошо сделанная руф-призма с высокоотражающими и фазово-корректирующими покрытиями будет работать так же хорошо, как и любая очень хорошо сделанная призма Порро. Но они стоят дороже, чтобы достичь того же уровня.

Именно по этой причине теоретически дешевая призма Порро должна работать лучше, чем крышная призма той же стоимости.

Однако по мере того, как производственные затраты снижались, а методы покрытия призм совершенствовались, теперь вы часто можете получить то, что я бы назвал недорогим биноклем с руф-призмой, который поставляется с серебряными зеркальными покрытиями и покрытиями фазовой коррекции, которые, на мой взгляд, работают так же хорошо, как любая недорогая призма порро. Вам просто нужно прочитать характеристики и спецификации, чтобы убедиться, что они содержат эти покрытия.

Лучший дешевый бинокль

Ниже приведены основные сведения, а также мои оценки и рейтинги некоторых недорогих и дешевых биноклей, которые я просмотрел. Как вы можете видеть, хотя призмы Порро Pentax 10×30 PCF CW, Celestron LandScout 10×50 и Kowa YF 8×30 стоят меньше, чем некоторые другие, они очень хорошо конкурируют в большинстве областей, особенно с точки зрения их показателей качества изображения, даже по сравнению с более дорогие призмы крыши:

Извините, вы не можете видеть эту таблицу, так как ваш браузер не поддерживает iframes. Нажмите здесь, чтобы открыть его в новой вкладке.

Итак, основываясь на приведенной выше информации, если бы я собирался потратить меньше, чем 100 долларов США / 100 фунтов стерлингов / 100 евро и размер не был проблемой, то, как правило, я бы выбрал призму Порро (с за очень редкими исключениями).

Однако в этом ценовом диапазоне 100 долл. США / 100 фунтов стерлингов / 100 евро или выше выбор не так очевиден. Например, взгляните на Meade Rainforest Pro 8×42, который действительно превосходен для бункера с призмой на крыше в своем ценовом диапазоне.

Таким образом, в этом ценовом диапазоне или выше, я бы сначала удостоверился, что все крышные призмы в моем коротком списке были хорошего качества, убедившись, что они, по крайней мере, имеют покрытие для фазовой коррекции. Затем я присмотрелся к ним повнимательнее и сравнил все их основные характеристики и другие функции, чтобы выбрать именно тот, который соответствует моим потребностям.
