Что такое коммутатор, хаб и свитч простым языком

Перечень сетевого оборудования, особенно если принимать во внимание не только бытовые устройства, но и коммерческие, весьма обширен, из-за чего разобраться в них неподготовленному пользователю достаточно сложно. И сегодня мы обратим внимание на ряд визуально похожих компонентов сети и расскажем, что такое коммутатор, хаб и свитч, а также об их видах и различиях.

Важная ремарка

Чтобы не создавать лишних трудностей в дальнейшем рассказе сразу уточним, что коммутатор и свитч – это два названия одного оборудования. При этом второе – это профессиональный жаргонизм – простая калька с англоязычного названия switch, который в обиходе занял практически то же место, что и «официальное» русскоязычное название «коммутатор». По этой причине далее мы будем чередовать оба слова просто для удобства.

С хабом ровно та же ситуация. Официально, в том числе в каталогах профильных магазинов, это устройство называется сетевым концентратором.

Однако в народе гораздо чаще оно именуется так же, как и по-английски – hub.

Ну а теперь – к основной теме.

Предназначение

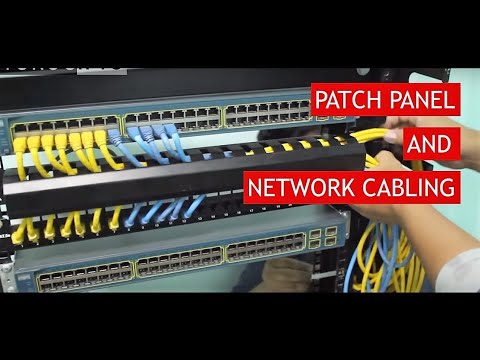

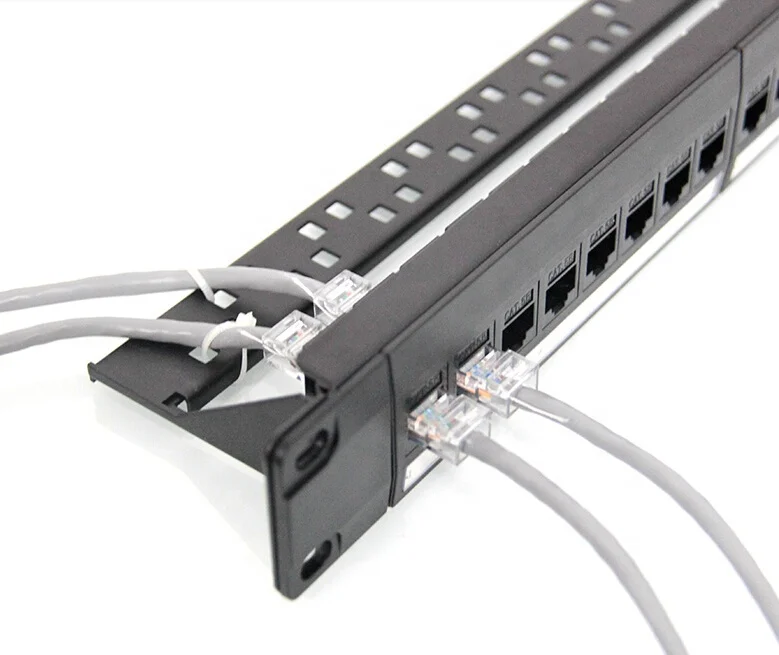

Итак, и коммутатор, и хаб выполняют практически одну функцию – они используются в компьютерной Ethernet-сети для увеличения количества подключенных по кабелю рабочих мест. Оба они оснащаются «входным» разъемом и рядом «выходных» портов, к которым с помощью стандартных патч-кордов (витой пары) подключаются компьютеры и другие домашние/офисные устройства. При этом стоит понимать, что они не выполняют функцию маршрутизатора (роутера), поэтому не могут использоваться вместо него, а лишь вместе с ним, тогда, когда количества встроенных портов для проводного подключения не хватает.

Здесь у вас может появиться вполне логичный вопрос: почему разные устройства с разными называниями выполняют одну функцию? На самом деле, так кажется лишь на первый взгляд, но принцип работы и, отчасти, варианты использования у них разные.

И чтобы разобраться в этих различиях, рассмотрим их более детально.

Как работает сетевой концентратор (хаб)

Хаб устроен гораздо проще свитча. Он просто повторяет данные с входного порта на исходящие, и уже подключенное устройство «разбирается», являются ли они ответом на его запрос или «мусором», который не нужно принимать и обрабатывать.

Плюс в том, что конструкция устройства максимально проста, а значит и цена его невысока. Но минусов у такого решения куда больше:

• Хуже безопасность, так как данные можно получить, подключившись к соседнему порту.
• Больше нагрузка на сеть из-за передачи ненужной информации на выходные порты. Соответственно, чем больше работающих устройств подключено к концентратору одновременно, тем меньше скорость передачи данных.
• Один IP-адрес в сети, что может создавать проблемы при подключении.

По этим причинам концентраторы логично использовать лишь в маленьких сетях с невысокой нагрузкой, и в целом сейчас они уже практически уступили место свитчам.

Как работает коммутатор (свитч)

Коммутатор – более «умное» устройство. Оно не дублирует передаваемые данные на выходные порты, а распределяет их, направляя точно к тому устройству, от которого изначально поступил запрос. Для этого свитч имеет небольшой объем собственной памяти, где хранится таблица MAC-адресов всех подключенных устройств. Изначально таблица пуста, но уже с первыми запросами она автоматически заполняется, так что всего через несколько секунд после начала работы коммутатор четко знает, что, например, к первому порту подключен ноутбук, к пятому – принтер, а третий – пустует. Таблица хранится в памяти до момента отключения питания, а затем составляется заново.

Поскольку данные передаются строго «по адресу» нагрузка на сеть снижается, что позволяет увеличить пропускную способность и число одновременно обслуживаемых устройств, то есть, общее количество выходных портов.

Также свитчи делятся на несколько видов.

По возможности управления:

• Неуправляемые – работают в автоматическом режиме, не предполагают дополнительной настройки.
• Управляемые – еще более «умные». Имеют собственный веб-интерфейс для дистанционной настройки и управления, а также предлагают дополнительный функционал, например, зеркалирование или переназначение отдельных портов или объединение двух коммутаторов в один для расширения локальной сети.

По использованию:

• Бытовые – более простые, чаще всего, неуправляемые с небольшим количеством (до 8-12) портов. Используются вместо хабов в домашних сетях или в небольших офисах.

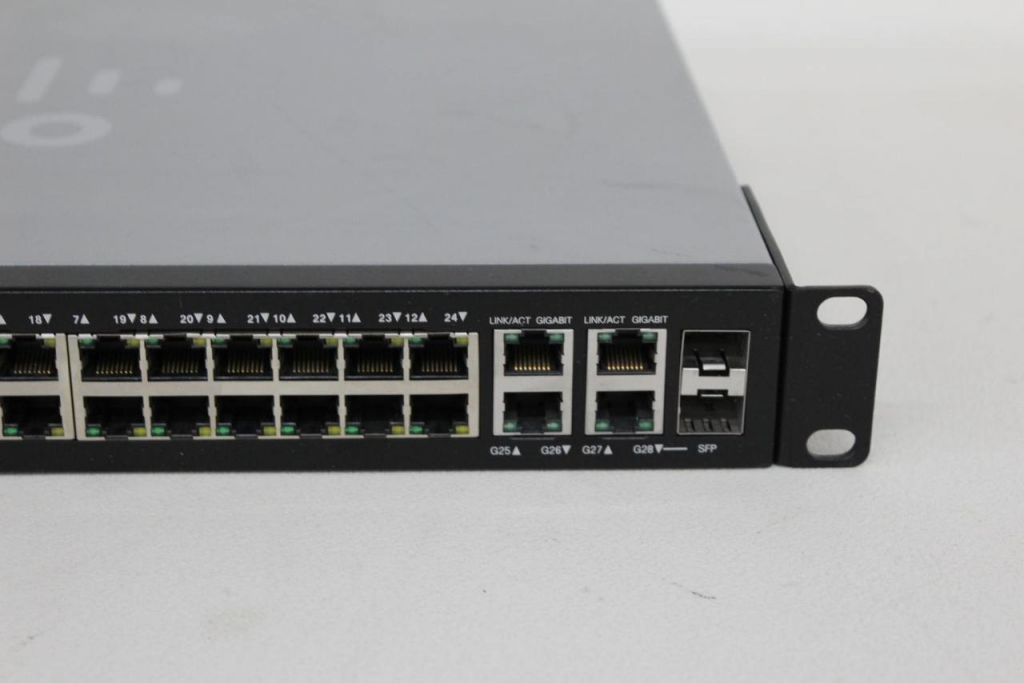

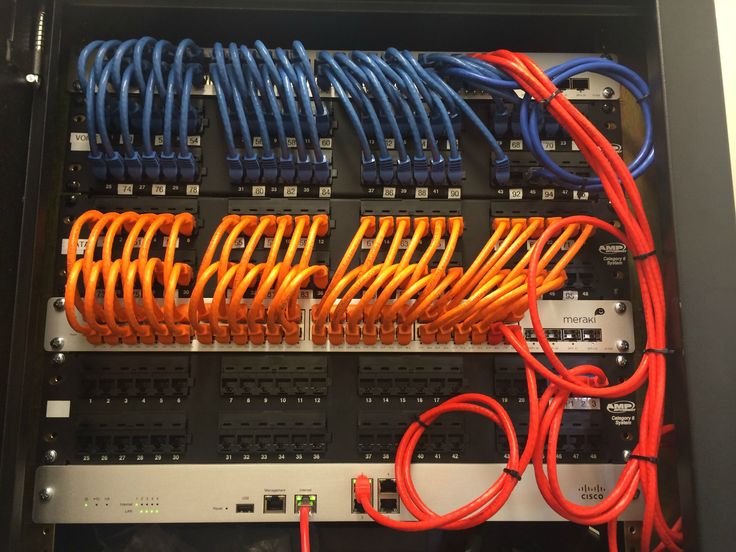

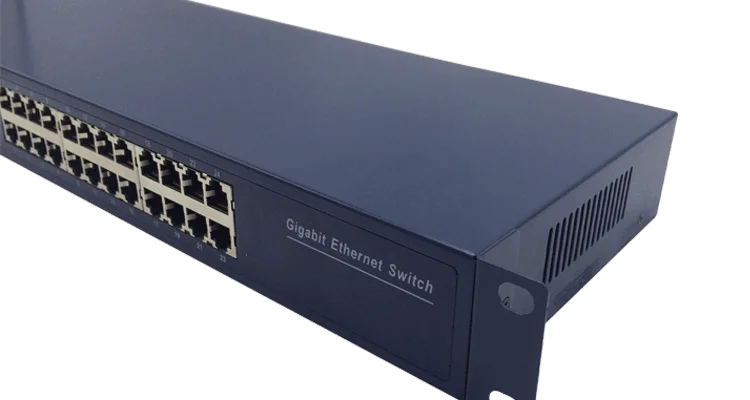

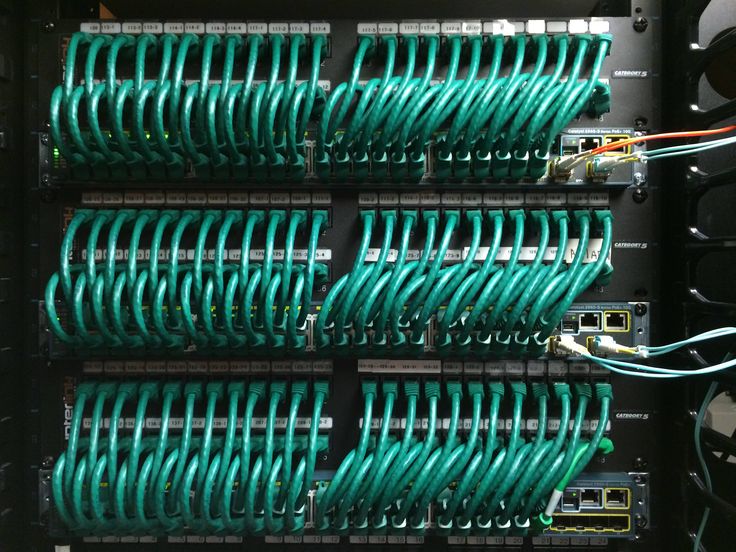

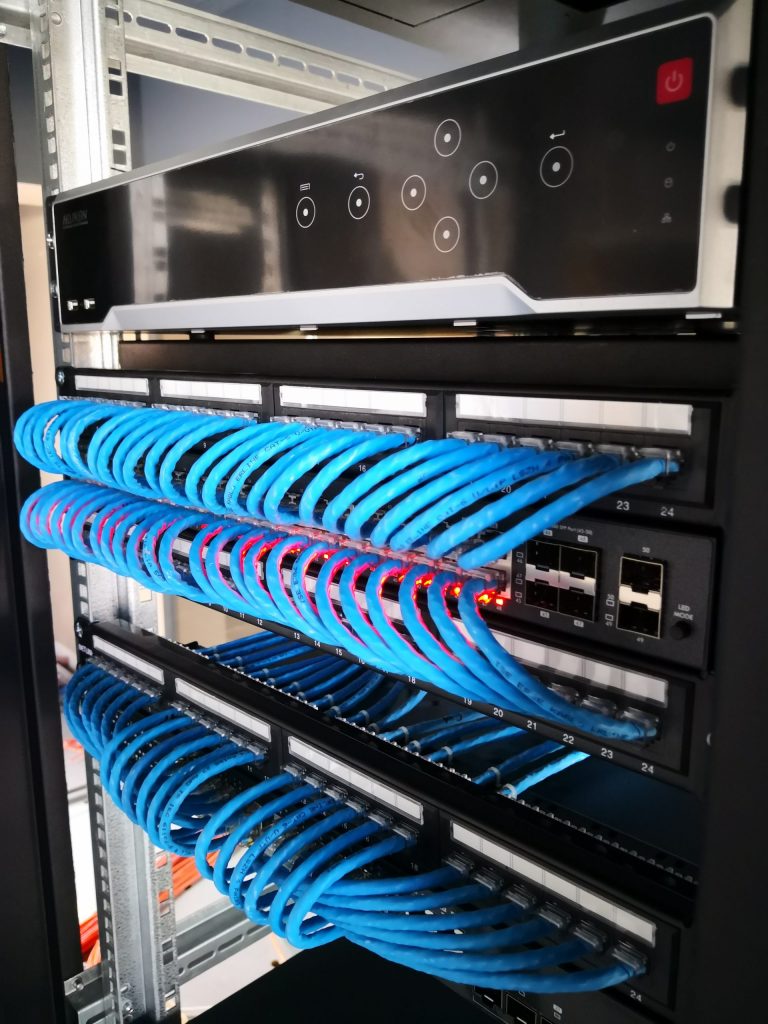

• Коммерческие – мощные, управляемые устройства с увеличенным количеством портов (до 48) и дополнительным функционалом и. Например, с возможностью подключения оптоволокна. В зависимости от возможностей устанавливаются в крупных офисах или даже используются провайдерами для организации подключения многоквартирных домов.

Подключение и настройка коммутатора — EServer

Свитч представляет собой устройство, которое дает возможность объединить несколько участков компьютерной сети. Коммутатор — это что-то вроде моста между компьютерами и сетью. В отличие от концентратора, такой девайс способен передавать пакеты определенному получателю, что снижает нагрузку на сеть, оптимизируя ее работу. Это также положительно сказывается на безопасности.

Традиционно, выделяют такие типы коммутаторов, как управляемые и неуправляемые. Первые — более функциональны. Они обеспечивают гибкую настройку безопасности и уровней доступа. Также подобные устройства отличаются количеством портов. Чем их больше, тем больше компьютеров можно подключить к одному коммутатору.

Интересно: некоторые свитчи поддерживают PoE. Это дает возможность использовать их порты для питания девайсов через витую пару.

Традиционно, выделяют такие типы коммутаторов, как управляемые и неуправляемые. Первые — более функциональны. Они обеспечивают гибкую настройку безопасности и уровней доступа. Также подобные устройства отличаются количеством портов. Чем их больше, тем больше компьютеров можно подключить к одному коммутатору.

Интересно: есть свитчи с поддержкой PoE. Это дает возможность использовать их порты для питания девайсов через витую пару.

Коммутатор TP-LINK TL-SF1005D 5xFE, Неуправляемый, Настольный

В наличии

399 грн

Коммутатор TP-LINK TL-SF1048

В наличии

4799 грн

Коммутатор TP-LINK TL-SG1016D 16x1GE, Неуправляемый, Стоечный

В наличии

2699 грн

Коммутатор TP-LINK LiteWave LS1008

В наличии

439 грн

Коммутатор TP-LINK TL-SG1005P 5x1GE/4xPoE 56W, Неуправляемый, Настольный

В наличии

1749 грн

Коммутатор TP-LINK TL-SG1024DE

В наличии

4499 грн

Коммутатор TP-LINK LiteWave LS105G

В наличии

679 грн

С подключением неуправляемого коммутатора все очень просто, поскольку такие модели поддерживают технологию Plug Play.

Это означает, что достаточно соединить устройство с маршрутизатором по Ethernet-кабелю, а потом — подсоединить к переключателю компьютеры. После этого все заработает: никаких дополнительных настроек не нужно.

Рекомендация: если свитч оснащен VIP портом, то лучше выполнять коммутацию с роутером через него.

В случае с управляемой моделью так просто выполнить подключение не получится.

Дело в том, что здесь важны такие моменты, как:

• IP — он может совпадать с адресом маршрутизатора или другого сетевого оборудования.
• DHCP — может быть активирован на свитче.



Если это так, то переключатель как минимум не будет работать, а как максимум — сеть “ляжет”. Кроме того, управляемые устройства позволяют выполнять гибкую настройку сети, потому рекомендуется изменить параметры под себя сразу же.

Так как мы выяснили, что настраивать неуправляемую модель нет необходимости, в следующем разделе речь пойдет о настройке управляемого свитча.

Как настроить сетевой коммутатор

Первым делом свитч необходимо соединить с компьютером посредством LAN-кабеля. Дальше необходимо зайти в настройки, воспользовавшись веб-браузером. Возможно, для этого придется перенастроить сетевое подключение ПК.

Следует отметить, что у устройств разных производителей интерфейс и названия параметров отличаются. Впрочем, разница не такая уж значительная, поэтому разобраться можно интуитивно.

В этом разделе мы приведем базовые настройки.

Чтобы зайти в параметры, в браузере следует ввести IP коммутатора. Обычно, эта информация есть на наклейке, расположенной на корпусе устройства, или же в его паспорте. После введения адреса откроется окошко с полями, предназначенными для ввода логина, а также пароля. Если переключатель новый и используется впервые, то в обе строки нужно ввести слово “admin”.

Совет: если свитч уже настраивали и изменили данные для входа, а пользователь их не знает, можно выполнить сброс настроек. Для этого есть специальная кнопка.



В настройках нужно задать статический IP для компьютера. Адреса у ПК и переключателя должны быть разными, а вот подсеть — одинаковой.

Дальше необходимо:

• Удостовериться, что сервер DHCP деактивирован. Если он включен, это может привести к сбоям.
• Настроить IP коммутатора. Это делается в соответствующем поле. Нужно просто выбрать адрес, свободный для этой локальной сети. Если на маршрутизаторе активирован DHCP, следует выбрать тот айпи, который не входит в диапазон адресов, раздаваемых роутером.
• Указать маску подсети. Она должна совпадать с маской роутера.
• В шлюз по умолчанию вписать айпи маршрутизатора.
• Применяем настройки.

Теперь нужно восстановить сетевые параметры ПК и подключить роутер через коммутатор, соединив их порты сетевым кабелем.

Также в настройках управляемого коммутатора можно задать параметры для каждого порта. Для удобства администрирования рекомендуется задать портам hostname и описания (description). В описании можно указать, к какому именно оборудованию или же в какое помещение от разъема идет кабель. Делается это, как правило, через командную строку.

Советуем настроить VLAN. Она позволит сегментировать сеть. На свитче нужно создать несколько таких подсетей, а хосты, которые будут подключены к девайсу, будут распределены между виланами. Для каждого порта понадобится выбрать режим:

• Access — как правило, применяется для подключения клиентских устройств. Другими словами, режим пригодится для организации гостевого доступа. Благодаря уникальному тегу — идентификатору сети, пакеты от других виланов отбрасываются коммутатором.
• Trunk — обычно применяется, если необходимо связать несколько свитчей друг с другом. Для них настраивается список виланов, которые порты могут пропускать. Как и в предыдущем варианте, пакеты данных с других подсетей будут отбрасываться.

Примечание: существует Native VLAN — вилан управления. Его трафик не тегируется даже в режиме транка. Он нужен для совместимости девайсов, которые не знакомы с инкапсуляцией 802.1q.

Коммутатор L3 Edge-core AS5710-54X

В наличии

196524 грн

Коммутатор h4C LS-5048PV3-EI-PWR-GL

Нет в наличии

48111 грн

Коммутатор h4C LS-5024PV3-EI-GL

В наличии

17400 грн

Сетевой коммутатор MikroTik CRS312-4C+8XG-RM

В наличии

22417 грн

Коммутатор Cisco Catalyst 2960-CX 8 Port Data Lan Base

В наличии

38426 грн

Принцип работы свитча

Как мы уже писали вначале, переключатель передает трафик только получателю, что положительно сказывается на производительности и безопасности сети.

У свитча есть таблица, где прописывается соответствие адреса узла (MAC) к его порту. Когда коммутатор впервые включается, таблица является пустой, а сам девайс переходит в режим обучения. Во время “учебы” данные, которые поступают на какой-то из его разъемов, передаются и на все остальные. При этом свитч анализирует получаемые кадры, и как следствие, определяет МАС-адрес отправителя. Потом он вписывает его в таблицу.

Потом, если предназначенный для хоста, чей адрес уже занесен в таблицу, фрейм, поступит на порт, коммутатор передаст его только через разъем, прописанный в таблице.

Если же МАС получателя не соотносится ни к одному из разъемов, устройство передаст кадр на все, кроме того, с которого фрейм был получен. Со временем свитч выстроит таблицу для всех активных адресов, что приведет к локализации трафика.
