В настоящее время мало кто не знаком с таким понятием как 3д печать. Многие компании вовсю пользуются современными 3д принтерами, воссоздавая с их помощью макеты различных форм и размеров. Существуют и такие, которые воссоздают предметы целиком — не только маленькие (например, чехлы для телефонов, сувениры, кроссовки), но и большие (дома, запчасти для двигателей и т.
Что такое 3D-сканирование и для чего его используют
Трехмерное сканирование представляет собой технологию, появившуюся еще в 60-х годах 20-го века. Она создавалась с целью перенесения физических параметров объекта в цифровой формат в виде объемной модели. Необходимость в этом естественно возникла, когда люди во всем мире все больше стали использовать компьютеры как в повседневной жизни, так и на производстве.
Первые образцы 3D-сканеров были довольно просты и не обладали широким функционалом. Постепенно они усложнялись и совершенствовались, позволяя добиваться все более четкого изображения объекта. Особенно это стало актуальным с появлением лазеров.

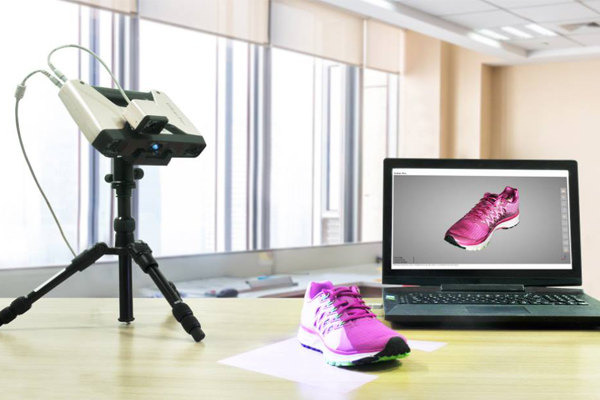

Трехмерные сканеры позволяют переносить данные об объектах в цифровой формат
3д сканирование позволило открыть новые возможности в различных областях человеческой деятельности — начиная от автомобилестроения и военной промышленности и заканчивая сферой дизайна, медицины и кино.
Как работает 3D-сканер
3д-сканер — это устройство, которое исследует какой-либо предмет, оцифровывая его с помощью датчиков, и использует полученную информацию для создания трехмерной модели. По сути, 3д сканер создает цифровую копию физического объекта любой конфигурации и степени сложности. Этим он принципиально отличается своих предшественников — обычных сканеров, способных лишь считывать информацию с документов и фото.
Сам процесс сканирования может происходить по-разному — в зависимости от вида 3д устройства и применяемой технологии, а также от того, какой объект требуется обработать с его помощью — движущийся или статичный.
Технологии 3D-сканирования
Существует 2 основных вида 3д сканеров — лазерные и оптические. Их принципиальное отличие состоит в том, как и с помощью чего происходит «снятие» данных. Рассмотрим подробнее обе.
Лазерное 3D-сканирование, как уже понятно из названия, происходит с использованием лазера и может осуществляться как на ближних, так и на дальних расстояниях от объекта.
Лазерный сканер
В большинстве своем лазерные 3D-сканеры работают по принципу триангуляции, когда камера находит луч на поверхности предмета и измеряет расстояния до него, после чего создается облако точек, каждая из которых имеет свои координаты в пространстве, и строится 3д-модель. Их «плюсы» — доступная цена и простота в применении в совокупности с высокой точностью сканирования. Из «минусов» — есть ограничения по удаленности и размерам объекта.
Другая разновидность лазерных сканеров работает, измеряя время отклика луча от поверхности объекта — так называемый лазерный дальномер. Широко применяются там, где необходимо создавать 3д модели различных зданий и сооружений. Их нецелесообразно использовать на небольших расстояниях, так как в таких случаях время отклика очень мало и точность данных снижается. В остальном же этот вид сканеров отличается высокой скоростью сканирования и способностью считывать все детали.
Недостатком лазерных сканеров является невозможность их применения на движущихся объектах. Тогда на помощь приходят оптические 3D-сканеры, которые снимают одной или несколькими камерами с разных ракурсов подсвеченный специальным проектором предмет. На основе полученной картинки и строится трехмерное изображение.
Оптический сканер
«Противопоказанием» для применения этой технологии служат отражающие и пропускающие свет поверхности — блестящие, зеркальные или прозрачные. А вот при сканировании человека они просто незаменимы.
Методы 3D-сканирования
Оцифровывать любой объект можно как контактным, так и бесконтактным способом. В первом случае необходимо активное взаимодействие с предметом, во втором, соответственно, нет. Оба этих метода имеют свои преимущества и недостатки.
Контактные 3D-сканеры
Имеют механический щуп со специальным датчиком, который проводит замеры параметров и собранную информацию передает на устройство. Для этого исследуемый предмет помещают на специальную поверхность и закрепляют (если нужно). Такой плотный физический контакт дает возможность максимально точно определить и построить затем 3д-картинку, правда, есть небольшой риск повреждения прототипа.
Бесконтактные 3D-сканеры
К этой категории относятся все устройства, способные осуществлять сканирование на расстоянии. Особенно это актуально для объектов, расположенных в труднодоступных местах.
Бесконтактный 3д сканер
Поток излучения (это может быть ультразвук, свет, рентгеновские лучи или лазер) направляется на объект и отражаясь от него, распознается 3д сканером. Они схожи по принципу действия с видеокамерой и могут требовать использования дополнительных устройств для лучшего освещения.
Бесконтактные трехмерные сканеры бывают 2-х видов:
-
Активные — работают при помощи направленного на объект луча лазера или структурированного света, которые, отражаясь, дают информацию о местонахождении предмета в виде координат.
-
Пассивные — используют времяпролетные дальномеры, которые считывают время и расстояние, которое проходит лазерный луч до предмета, и так — по каждой точке в пространстве, что в итоге позволяет точно воссоздавать его трехмерное изображение.

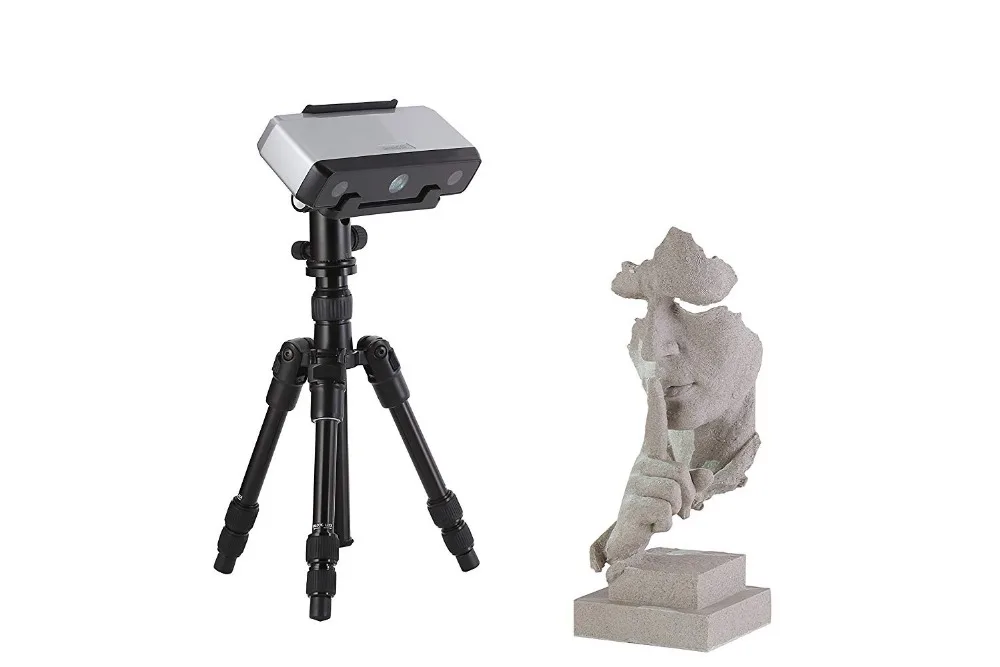

Очень востребованными и распространенными являются настольные 3д сканеры, поскольку они в большинстве своем просты и безопасны в эксплуатации, не требуют каких-то специальных технических навыков и стоят довольно дешево. 3D сканер EinScan-SE — один из таких примеров. Его можно применять как дома, так и в офисе. Он имеет доступ к API многих популярных 3D принтеров, что дает возможность сразу отправлять на печать созданную трехмерную модель.
Добавить в сравнение
Товар добавлен в сравнение Перейти
Производитель | Thor3D |
Добавить в сравнение
Товар добавлен в сравнение Перейти
Производитель | Shining 3D |
Добавить в сравнение
Товар добавлен в сравнение Перейти
Производитель | Shining 3D |
Добавить в сравнение
Товар добавлен в сравнение Перейти
Производитель | RangeVision |
Виды 3D-сканеров по принципу использования
Здесь также существует разнообразие видов. Выделим основные:
-
Ручные: удобные и простые модели, которыми легко пользоваться, так они довольны компактны и не требуют особых навыков. Правда, и их технические возможности могут быть несколько ограниченными..
-
Портативные: применяются в основном для работы на выезде, их удобно брать с собой.
-
Настольные: имеют расширенную функциональность и применяются для создания качественных 3д-моделей. Используются чаще всего в офисах.
-
Стационарные: задействованы, как правило, на производстве, различных предприятиях, так как могут сканировать сразу большое количество однотипных объектов. Устанавливаются на специальных поворотных столиках.
Ручной 3д сканер Calibry
Такой выбор изделий позволяет подбирать нужную модель под определенную задачу. В одних случаях сканеры самостоятельно производят замеры объектов, в других — при помощи человека, который последовательно перемещает устройство, пока не будет собрана вся необходимая информация.
Высоким спросом у покупателей пользуются такие варианты ручных 3д сканеров, как Calibry. Несмотря на кажущуюся простоту исполнения, он обладает высоким разрешением и точностью сканирования, благодаря чему способен оцифровывать объекты длиной от 0,2 до 10 метров. Не станут проблемой и предметы, имеющие нестандартную поверхность — темную или блестящую, с большим количеством углов и мелких деталей. Помимо всего прочего, его несомненный плюс — это маленький вес, всего 900 граммов.
Преимущества и недостатки трехмерных сканеров
Наверняка многие из потенциальных покупателей задаются вопросом: а так ли нужен 3д сканер, чтобы вкладывать в него немалые деньги? Что может дать это приобретение и будет ли оправдано такое вложение средств?
Трехмерное сканирование стало неотъемлемой частью любого современного производственного процесса
Для того, чтобы понять, насколько вам необходимо данное оборудование, мы перечислим его преимущества и недостатки.
Преимущества:
-
Дают возможность сканировать объекты, расположенные на удаленном расстоянии и в недоступных для присутствия местах.
-
Обладают способностью «считывать» не только цвета и изображения, но и передавать текстуру поверхности.
-
Существенно ускоряют процесс «снятия» данных с любого объекта, даже очень сложного по форме, с большим количеством плоскостей.
-
Разнообразие моделей позволяет подобрать наиболее удобный вариант сканера, в том числе ручной или портативный, который легко можно взять с собой.
Недостатки:
-
Некоторые сканеры не способны распознавать прозрачные или черно-белые предметы. В этом случае требуется их предварительная подготовка (обработка специальным составом).
-
Не всегда корректно отображаю сложные объекты, с большим количеством вставок и перегородок.
-
Для получения качественного результата требуют умений и навыков работы с определенными компьютерными программами по созданию 3д моделей.
-
При постоянном нарушении правил эксплуатации может возникнуть необходимость в дорогостоящем ремонте оборудования.
Если вам нужны высокоточные и качественные трехмерные копии объектов, то тут без 3д сканера не обойтись. Он дает возможность работать практически в любых условиях — в помещении и на выезде, и с любыми предметами по виду и размеру. Неудивительно, что сейчас эти устройства очень востребованы, что порождает ежегодный выпуск большого количества моделей, из которых вы всегда сможете подобрать подходящую вам по качеству и цене.
Что следует учитывать при выборе 3D-сканера
Рынок компьютерного оборудования предлагает огромное количество всевозможной техники, в том числе и аппаратов для трехмерного сканирования. Сориентироваться в том разнообразии бывает порой совсем не просто: одних покупателей волнует исключительно стоимость, других интересует количество опций (иногда абсолютно бесполезных), ну а самые дальновидные смотрят на соотношение первого и второго.
Выбор подходящего 3д сканера — дело ответственное
Учесть все технические моменты, которые могут значительно повлиять на то, какой результат будет в итоге достигнут, не всегда просто. Мы подскажем вам, на что следует обратить внимание, если вы задумались о покупке 3д сканера.
Ориентируйтесь на следующие параметры:
-
Насколько высока точность 3д сканера. Это — одна из самых важных характеристик. На нее надо ориентироваться в первую очередь.
-
Разрешающая способность также играет не последнюю роль. Вытекает из первого, так как именно от разрешения зависит точность измерений и качество копирования.
-
В каком диапазоне работает устройство, насколько близко/далеко может находиться от объекта сканирования.
-
Поле сканирования — параметры того предмета, вещи, которую способен обработать за 1 сеанс.
-
Захватывает ли сканер различные нетипичные виды поверхностей со сложным рельефом — каналами, перегородками, отверстиями и т.д.).
-
Портативность, мобильность устройства — то, насколько легко его можно перемещать при желании, брать с собой, его размеры.
-
Время, которое требуется на подготовку к работе, а также длительность самого процесса оцифровки.
-
Диапазон возможностей в плане копирования: есть ли какие-либо ограничения по формам, текстурам, материалу, а также условиям эксплуатации — температуре, освещенности и т. д.
Конечно, чем лучше качество работы 3д сканера — тем он дороже. Тем не менее, вы должны ориентироваться прежде всего на те задачи, которые перед вами стоят, а уже потом принимать во внимание все остальное.
Области применения
Трехмерные сканеры востребованы во многих сферах человеческой жизни. Они незаменимы как в промышленности, так и для бытовых нужд. Спектр их применения настолько широк, что можно перечислять очень долго. Проще сказать, где они не нужны.
Самые распространенные области использования — это, конечно, медицина, промышленность, архитектура, строительство, киноиндустрия и дизайн.
Например, в стоматологии эти устройства позволяют создавать сверхточные трехмерные модели зубных протезов. Один из видов такого сканера — это AutoScan DS-EX PRO от Shining 3D, который прекрасно справляется со множеством задач и при этом вполне доступен по цене и надежен.

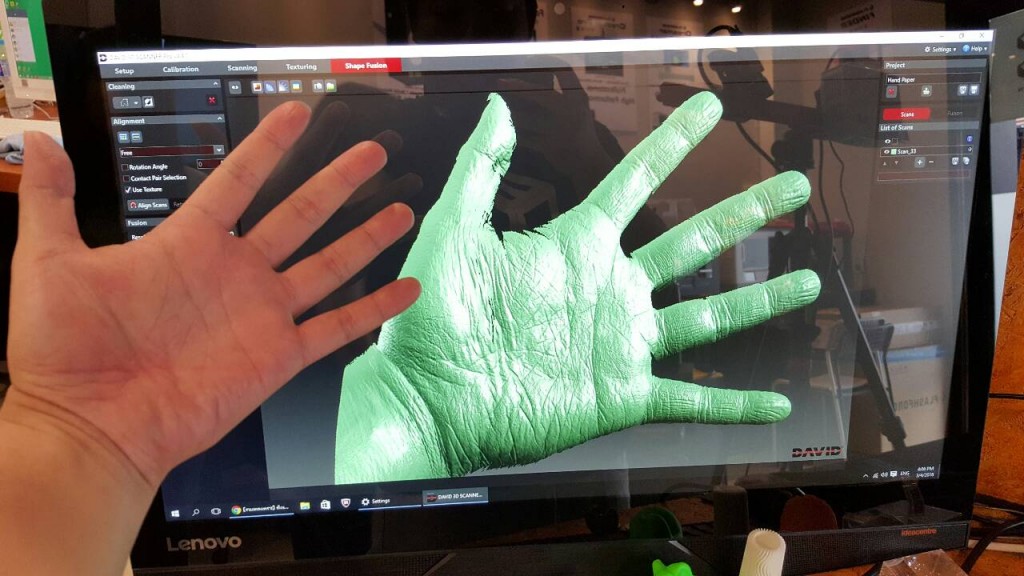

3д сканер, используемый в медицинских целях
В инженерном деле также не обойтись без подобных технологий. Цифровые прототипы зданий сейчас получить гораздо проще и быстрее, чем раньше, когда для этого требовались множественные замеры вручную с последующим занесением их в базу данных. Любой физический объект сейчас можно воссоздать в трехмерном форме, причем, в кратчайшие сроки и с минимальной погрешностью.
В кинотеатрах мы можем наблюдать воочию «оживших» фантастических персонажей, при создании которых применялась технология захвата движений, что позволило их сделать максимально реалистичными и впечатляющими. Это было бы невозможно без 3д сканеров.
Еще несколько десятилетий назад трудно даже было представить себе все то, чем мы сегодня пользуемся постоянно. И во многом это стало достижимым благодаря трехмерной оцифровке. Такой подход дает огромные преимущества в работе (особенно техническим специалистам — инженерам, проектировщикам, дизайнерам), однако, чтобы использовать их по максимуму, необходимо также разбираться и в компьютерных программах для 3д сканирования.
Подробнее на эту тему мы поговорим в одной из наших следующих статей. И если вы хотите узнать об этом больше — следите за обновлениями.
#Полезное
Эксперт в области аддитивных и субтрактивных технологий, 3D-оборудования и ЧПУ станков с опытом работы более 10 лет.
Поделиться
Все материалы
Остались вопросы?
Наши специалисты помогут с выбором 3D-оборудования или аксессуаров, проконсультируют по любым вопросам.
3d лазерное сканирование объектов в Казани, Татарстане, Поволжье
8 (843) 528-30-99
г. Казань, ул. Гагарина, д.87
[email protected]
Схема проезда
Более 20 субъектов
Более 1180 объектов
Геодезическая 4800 Изученность, Га
Геологическая 129 600 изученность, п.м.
Экологическая 1550 изученность, Га
Более 38 рек изучено
Экономия более 21,4 % вашего бюджета
Прайс-лист Консультация
Трехмерное лазерное сканирование — сравнительно молодое направление в области высокоточных измерений. На сегодняшний день это один из самых современных и многофункциональных методов измерений. Наземное лазерное сканирование идеально подходит для получения данных технически сложных сооружений, уникальных объектов и элементов строительства.
Область применения нашей организацией наземного лазерного сканирования:
- строительство зданий и сооружений
- горная промышленность
- нефтегазовая промышленность
- архитектура
- разработка мероприятий по предотвращению и ликвидации последствий чрезвычайных ситуаций
- выполнение топографической съёмки территорий, имеющих высокую степень застройки
- судостроение
- создание двумерных и трёхмерных геоинформационных систем управления предприятием
- фиксация ДТП и мест преступлений
3D лазерный сканер – прибор, который, производит до полутора миллиона измерений в секунду, представляет объекты в виде набора точек с пространственными координатами. Полученный массив данных, называемый облаком точек, может быть впоследствии представлен в трехмерном и двухмерном виде, а также использован для измерений, расчетов, анализа и моделирования. В настоящее время все геодезические лазерные сканеры имеют горизонтальный угол обзора в 360°, вертикальные углы варьируются от 40-60° до 300°.
Также, ГеоАльянс предлагает услуги аэрофотосъемки с БПЛА, используется для создания и обновления цифровых карт и планов тех территорий, для которых отсутствует практическая возможность или экономическая целесообразность детального изучения местности и определения числовых характеристик по космическим снимкам или материалам традиционной аэрофотосъемки.
Наши услуги
Заказать консультацию
ООО ИК «ГеоАльянс»
Многолетний опыт, высококлассные специалисты, профессионализм, экспертность и стремление быть лучшими.
«ГеоАльянс» — одна из крупных, многопрофильная изыскательская компания в РТ.
Нам доверяют
Отзывы
G E O A L L I A N C E
Наш коллектив
Директор
Павлов Максим Иванович
Заместитель директора
Павлов Алексей Павлович
Ведущий инженер-эколог
Ибрагимова Альбина Фаритовна
Главный специалист по инженерно-геологическим изысканиям
Шушарин Николай Алексеевич
Инженер-геодезист
Газимов Аяз Ильдарович
Инженер-геолог
Хузина Алсу Флюровна
Техник-геодезист
Хисамеев Ильназ Вильназович
Инженер-геолог
Иванова Дарья Павловна
Инженер-геолог
Галиуллина Гузель Фуатовна
Мастер буровой установки
Мусин Марат Минсалихович
Мастер буровой установки
Ёрхов Алексей Игорьевич
Помощник мастера буровой установки
Асулханов Ильназ Ниязович
Юрист
Анплеев Юрий Александрович
Инженер-картограф
Сеньё Татьяна Евгеньевна
Начальник испытательной лаборатории
Спасёнкина Юлия Сергеевна
Помощник мастера буровой установки
Аникин Александр Владимирович
Техник-геолог
Сахаров Максим Федорович
Техник-картограф
Фазлетдинова Регина Юнировна
Свидетельства
Сертификат соответствия № СДС. РТС.РФ.6259
Разрешение № СДС.РТС.РФ.6259.Р
Cертификат соответствия эксперта № СДС.РТС.РФ.6259.Э.1
Cертификат соответствия эксперта № СДС.РТС.РФ.6259.Э.2
Приложение №1 к сертификату соответствия № СДС.РТС.РФ.6259
Сертификат соответствия № СДС.РТС.РФ.6260
Разрешение № СДС.РТС.РФ.6260.Р
Cертификат соответствия эксперта № СДС.РТС.РФ.6260.Э.1
Cертификат соответствия эксперта № СДС.РТС.РФ.6260.Э.2
Приложение №1 к сертификату соответствия № СДС.РТС.РФ.6260
Сертификат соответствия № СДС.РТС.РФ.6261
Разрешение № СДС.РТС.РФ.6261
Cертификат соответствия эксперта № СДС.РТС.РФ.6261.Э.1
Cертификат соответствия эксперта № СДС.РТС.РФ.6261.Э.2
Приложение №1 к сертификату соответствия № СДС.РТС.РФ.6261
Политика обработки персональных данных
1. Общие положения
1.1 ООО ИК «ГеоАльянс» (далее по тексту – Оператор) ставит соблюдение прав и свобод граждан одним из важнейших условий осуществления своей деятельности.
1.2 Политика Оператора в отношении обработки персональных данных (далее по тексту — Политика) применяется ко всей информации, которую Оператор может получить о посетителях веб-сайта https://ikga.ru/. Персональные данные обрабатывается в соответствии с ФЗ «О персональных данных» № 152-ФЗ.
2. Основные понятия, используемые в Политике:
2.1 Веб-сайт — совокупность графических и информационных материалов, а также программ для ЭВМ и баз данных, обеспечивающих их доступность в сети интернет по сетевому адресу https://ikga.ru/;
2.2 Пользователь – любой посетитель веб-сайта https://ikga.ru/;
2.3 Персональные данные – любая информация, относящаяся к Пользователю веб-сайта https://ikga.ru/;
2.4 Обработка персональных данных — любое действие с персональными данными, совершаемые с использованием ЭВМ, равно как и без их использования;
2.5 Обезличивание персональных данных – действия, результатом которых является невозможность без использования дополнительной информации определить принадлежность персональных данных конкретному Пользователю или лицу;
2. 6 Распространение персональных данных – любые действия, результатом которых является раскрытие персональных данных неопределенному кругу лиц;
2.7 Предоставление персональных данных – любые действия, результатом которых является раскрытие персональных данных определенному кругу лиц;
2.8 Уничтожение персональных данных – любые действия, результатом которых является безвозвратное уничтожение персональных на ЭВМ или любых других носителях.
3. Оператор может обрабатывать следующие персональные данные:
3.1 Адрес электронной почты Пользователя
3.2 Номер телефона Пользователя
3.3. Фамилию, имя, отчество Пользователя
3.4. Также на сайте происходит сбор и обработка обезличенных данных о посетителях (в т.ч. файлов «cookie») с помощью сервисов интернет-статистики (Яндекс Метрика и Гугл Аналитика и других).
4. Цели обработки персональных данных
4.1 Цель обработки адреса электронной почты, номера телефона, фамилии, имени, отчества Пользователя — консультация пользователя по предоставляемым услугам компании . Также Оператор имеет право направлять Пользователю уведомления о новых услугах, специальных предложениях и различных событиях. Пользователь всегда может отказаться от получения информационных сообщений, направив Оператору письмо на адрес [email protected]
4.2 Обезличенные данные Пользователей, собираемые с помощью сервисов интернет-статистики, служат для сбора информации о действиях Пользователей на сайте, улучшения качества сайта и его содержания.
5. Правовые основания обработки персональных данных
5.1 Оператор обрабатывает персональные данные Пользователя только в случае их отправки Пользователем через формы, расположенные на сайте https://ikga.ru/.Отправляя свои персональные данные Оператору, Пользователь выражает свое согласие с данной Политикой.
5.2 Оператор обрабатывает обезличенные данные о Пользователе в случае, если это разрешено в настройках браузера Пользователя (включено сохранение файлов «cookie» и использование технологии JavaScript).
6. Порядок сбора, хранения, передачи и других видов обработки персональных данных
6.1 Оператор обеспечивает сохранность персональных данных и принимает все возможные меры, исключающие доступ к персональным данным неуполномоченных лиц.
6.2 Персональные данные Пользователя никогда, ни при каких условиях не будут переданы третьим лицам, за исключением случаев, связанных с исполнением действующего законодательства.
6.3. В случае выявления неточностей в персональных данных, Пользователь может актуализировать их, направив Оператору уведомление с помощью электронной почты на электронный адрес Оператора [email protected] с пометкой «Актуализация персональных данных»
6.3 Срок обработки персональных данных является неограниченным. Пользователь может в любой момент отозвать свое согласие на обработку персональных данных, направив Оператору уведомление с помощью электронной почты на электронный адрес Оператора [email protected], с пометкой «Отзыв согласия на обработку персональных данных».
7. Заключительные положения
7.1. Пользователь может получить любые разъяснения по интересующим вопросам, касающимся обработки его персональных данных, обратившись к Оператору с помощью электронной почты [email protected].
7.2. В данном документе будут отражены любые изменения политики обработки персональных данных Оператором. В случае существенных изменений Пользователю может быть выслана информация на указанный им электронный адрес.
×
Трехмерное сканирование и реверсивный инжиниринг — Национальная сборная Worldskills Россия
“
Применение трехмерного сканирования при изготовлении прототипов позволяет в короткие сроки выявлять недостатки при изготовлении деталей и быстро устранять их. Это способствует повышению качества изготавливаемых прототипов. В данном уроке мы подробно рассмотрим процесс 3D‑сканирования.
Глоссарий
Для успешного освоения материала рекомендуем вам изучить следующие понятия:
Прибор, анализирующий форму объекта и на основе полученных данных создающий его 3D-модель
Видеолекция
Конспект
Как происходит трехмерное сканирование
Специалисты по изготовлению прототипов в основном используют трехмерное сканирование в качестве высокоточного контрольно-измерительного инструмента. После сканирования изготовленной детали получается ее цифровая копия в виде облака точек, то есть виртуальная полигональная модель.
Контролируя геометрию изготовленной детали, специалист может использовать либо ее чертеж, либо твердотельную CAD-модель.
Использование твердотельной CAD-модели
С помощью специализированного программного обеспечения специалист совмещает отсканированную модель с CAD-моделью и получает цветовую карту отклонений по размерам и отображение корректности изготовленных поверхностей детали.
Проанализировав полученные данные, можно сделать вывод о качестве изготовленной детали и устранить выявленные ошибки при изготовлении.
Использование чертежа
Специалист в том же ПО снимает размеры со скана изготовленной детали, совмещая геометрические примитивы (плоскости, цилиндры, сферы и т. д.) с этой отсканированной моделью. Размеры модели контролируются так, будто реальную деталь проверяют на координатно-измерительной машине или обмеряют штангенциркулем.
Процесс выполнения трехмерного сканирования
Техника безопасности
1. При выполнении трехмерного сканирования необходимо соблюдать стандартные регламенты техники безопасности при работе с электроприборами и персональным компьютером.
2. При нанесении матирующего спрея на сканируемый объект нельзя направлять распылитель в свою сторону, а также следует использовать средства индивидуальной защиты рук и органов зрения.
Что нам понадобится
Изготовленная деталь прототипа
Матирующий спрей
Трехмерный сканер
Поворотный стол для трехмерного сканирования
Калибровочное поле для поворотного стола
ПК или ноутбук с ПО для 3D‑сканирования и контроля размеров
Калибровка поворотного стола
1. Создаем новый проект «На поворотном столе», вводим имя проекта и указываем путь для его сохранения.
2. В открывшемся окне проекта переходим на вкладку «Столик» и нажимаем на кнопку «Оценка оси по полю». Данная настройка производится по полю, на которое был откалиброван сканер.
3. Располагаем калибровочное поле так, как указано в программе, и запускаем оценку оси.
Сканирование детали и постобработка скана
1. Подготавливаем деталь к сканированию. Для этого убеждаемся, что она сухая и чистая, и наносим матирующий спрей.
2. Располагаем модель по центру поворотного стола.
Важно
Ввиду большого влияния прямых солнечных лучей на качество сканирования рекомендуется подобрать помещение без естественного освещения
3. Для получения более точного скана выставляем количество сканов за оборот.
4. Переходим на вкладку «Сканирование», нажимаем на кнопку «Начать сканирование» и ожидаем, пока программа отсканирует прототип.
5. Переходим на вкладку «Обработка» и на полученных сканах удаляем все лишние элементы.
6. Переходим на вкладку «Совмещение» и нажимаем на кнопку «Автоматически»: так мы сшиваем все сканы в один. Если 3D‑сканер откалиброван хорошо, программа автоматически совместит все сканы в единую модель.
7. Нажимаем на кнопки «Финальное совмещение» и «Выполнить».
8. На основе полученных сканов строим трехмерную модель. Для этого на вкладке «Модель» убираем все опции и нажимаем на кнопку «Строить модель».
9. На вкладке «Экспорт» выбираем нужную папку и нажатием на кнопку «Экспортировать» помещаем туда получившуюся модель.
Сравнение и контроль размеров
1. Сохраняем эталонную CAD‑модель в формате .STP.
2. Для сравнения данных сканирования с эталонной моделью используем программу Geomagic Control X. Импортируем эталонную CAD-модель и скан детали в программу.
3. Делаем постобработку отсканированной модели, удаляем шумы от сканирования и делаем компрессию, то есть уменьшаем количество полигонов сетки для того, чтобы улучшить скорость процесса.
4. Совмещаем скан и эталонную модель, нажав на пункт меню «Начальное совмещение».
5. Если грани скана модели выходят за границы CAD-модели, нажимаем на пункт меню «Совмещение наилучшим образом».
6. Убедившись, что модели совпали, проводим сравнение. Для этого нажимаем на пункт меню «3D‑сравнение».
7. В настройках выбираем цвета отклонений и запускаем сравнение.
8. Приступаем к анализу точности изготовления детали. Наведя курсор на каждый из цветов, мы видим пример и предел отклонения. В примере видно, что существует отклонение скана от CAD‑модели по форме.
9. Если нужно определить отклонения в конкретных точках на модели, то можно нажать на пункт меню «Точка сравнения» и затем на нужную точку.
“
В этом уроке мы рассмотрели этапы создания трехмерной модели детали прототипа и выяснили, как проводить анализ точности изготовления детали с помощью данной модели. А теперь пройдите небольшое задание, чтобы закрепить свои знания.
Дополнительные материалы
Курс: «Основы цифрового производства»
Скачать |
Интерактивное задание
Для закрепления полученных знаний пройдите тест
Стартуем! |
Протереть деталь влажной тряпкой
Нанести на деталь матирующий спрей
Нанести на деталь восковой разделитель
Поместить деталь на калибровочное поле
Дальше |
Проверить |
Узнать результат |
«Совмещение наилучшим образом»
«Начальное совмещение»
«Точка сравнения»
«3D-сравнение»
Дальше |
Проверить |
Узнать результат |
К сожалению, вы ответили неправильно на все вопросы
Прочитайте лекцию и посмотрите видео еще раз
Пройти еще раз |
Неплохо!
Но можно лучше. Прочитайте лекцию и посмотрите видео еще раз
Пройти еще раз |
Отлично!
Вы отлично справились. Теперь можете ознакомиться с другими компетенциями
Пройти еще раз |
HandySCAN 3D, GoSCAN 3D и MetraSCAN 3D
Компания Creaform разрабатывает высокоточные промышленные 3D-сканеры.
Наши ручные 3D-сканеры были разработаны для ускорения вывода на рынок ваших рабочих процессов разработки продукта, помогая при этом выполнять требования контроля качества при бесконтактных 3D-измерениях. Узнайте, как наши 3D-сканеры могут помочь вам получить конкурентное преимущество, сократить время и затраты, связанные с разработкой продукта, и оптимизировать производственные процессы.
HandySCAN 3D | Серия BLACK
Портативные 3D-сканеры метрологического класса
Подробнее
HandySCAN 3D | Серия BLACK — это самый быстрый портативный лазерный 3D-сканер метрологического класса на рынке, предлагающий самую высокую доступную скорость измерения и точность. Он идеально подходит для разработки продуктов и контроля качества.
Точность
0,025 мм
Разрешение
0,025 мм
HandySCAN 3D | SILVER Series
Профессиональные лазерные 3D-сканеры
Подробнее
Сделанный в Северной Америке, этот профессиональный 3D-сканер предлагает идеальное сочетание непревзойденной производительности и отличной цены. На основе надежной и запатентованной технологии 3D-сканирования метрологического класса.
Точность
До 0,030 мм
Решение
0,050 мм
Go! Scan 3d
Профессиональный портативный 3D Scanner
Просмотр больше
Go! измерения для всех ваших потребностей в дизайне и прототипировании. С легкостью захватывайте 3D-форму и цвет любого объекта.
Точность
До 0,050 мм
Решение
0,100 мм
Metrascan 3D
Оптические 3D-сканеры и зонд
. MetraSCAN 3D — это мощное решение для контроля, которое нечувствительно к нестабильности и суровым условиям.
Точность
0,025 мм
Разрешение
0,025 мм
Какой портативный 3D-сканер вам подходит?
Независимо от того, какой тип промышленного 3D-сканера вы ищете, Creaform предлагает самый широкий спектр технологий 3D-измерений для любого рабочего процесса или проекта. Простые в использовании, они обеспечивают непревзойденную производительность.
Точность | До 0,030 мм (0,0012 дюйма) | До 0,050 мм (0,0020 дюйма) | 0,025 мм (0,0009 дюйма) | 0,025 мм (0,0009 дюйма) | ||||
---|---|---|---|---|---|---|---|---|
Зондирование | Х | |||||||
Получение цвета | Х | |||||||
Источник света | 7 красных лазерных крестов (+ 1 дополнительная линия) | Белый светлый (99 полос) | 11 синих лазерных крестов (+ 1 дополнительная линия) | 15 синих лазерных крестов (+ 1 дополнительная линия) | ||||
Аккредитация | ИСО 17025 | ИСО 17025 | ||||||
Цена | + | + + | + + + | + + + + | ||||
Посмотреть полные характеристики | Посмотреть полные характеристики | Посмотреть полные характеристики | Посмотреть полные характеристики |
Найдите лучший портативный 3D-сканер на рынке
Поговорите с одним из наших экспертов по метрологии, чтобы определить, какой 3D-сканер Creaform отвечает вашим уникальным потребностям.
Свяжитесь с нами сегодня
Программная платформа VXelements
Откройте для себя полностью интегрированную программную 3D-платформу и набор приложений, на которых работает весь парк 3D-сканеров и технологий 3D-измерений Creaform. Он предлагает все необходимые инструменты в удобной для пользователя среде для визуализации в реальном времени и полноценного 3D-сканирования.
VXinspect™
Программный модуль для контроля размеров для проверки первого изделия или контроля качества
Узнать подробности
VXmodel™
Программный модуль Scan-to-CAD для окончательной обработки и подготовки данных 3D-сканирования для использования в любом решении для 3D-печати или САПР
Узнать подробности
Пайпчек™
Программное обеспечение для оценки целостности трубопровода неразрушающего контроля
Узнать подробности
SmartDENT 3D™
Решение для 3D-сканирования для контроля качества самолетов
Узнать подробности
Решения для 3D-измерений, разработанные с учетом уникальных потребностей производителей
3D-сканеры Creaform отвечают требованиям 3D-измерений на каждом этапе производственного процесса.
Разработка и дизайн продукта
Портативные 3D-сканерыCreaform помогают инженерам и дизайнерам разрабатывать новые инновационные продукты и продвигать их дальше — и все это при минимизации итераций проектирования и ускорении времени выхода производителей на рынок.
Подробнее о случаях применения
Обеспечение качества и контроль качества
Благодаря нашим портативным технологиям 3D-сканирования группы обеспечения и контроля качества могут свести к минимуму риск поставки дефектной и несоответствующей продукции клиентам. Наши 3D-сканеры позволяют производителям снизить общие затраты на качество.
Подробнее о случаях применения
Техническое обслуживание, ремонт и капитальный ремонт
Компании по техническому обслуживанию, ремонту и капитальному ремонту (MRO) по всему миру пользуются промышленными 3D-сканерами Creaform для точных, воспроизводимых и надежных 3D-измерений, чтобы удовлетворить строгие потребности и правила OEM-клиентов и авиакомпаний.
Подробнее о случаях применения
Неразрушающий контроль нефти и газа
Надежные, простые в использовании и обладающие молниеносной скоростью 3D-сканеры Creaform и программное обеспечение для оценки трубопроводов помогают компаниям и инспекторам, занимающимся неразрушающим контролем (НК), обеспечивать состояние трубопроводов и безопасность местных сообществ.
Подробнее о случаях применения
Реверс-инжиниринг
Ручные 3D-сканерыCreaform и программное обеспечение для сканирования в САПР — это инструменты, необходимые инженерам и промышленным дизайнерам для быстрого и точного создания 3D-моделей существующих деталей, сборок и окружающих их сред для широкого спектра рабочих процессов обратного проектирования.
Подробнее о случаях применения
Ознакомьтесь со всеми нашими приложениями для 3D-измерений
Подробнее
Портативные 3D-сканеры для здравоохранения и образования
Ознакомьтесь с нашими решениями для 3D-сканирования для здравоохранения с помощью нашего 3D-сканера Healthcare Partner и для образования с Creaform ACADEMIA.
3D-сканирование в здравоохранении
3D-сканер Creaform Healthcare Partner — идеальное устройство для здравоохранения и 3D-сканирования для измерения тела, включая ортопедию, протезирование, сканирование черепа, ортопедию, пластические исследования и многое другое. В отличие от традиционных методов измерения, таких как гипсовые слепки, наш 3D-сканер обеспечивает быстрое и высокоточное получение данных.
Узнать больше
3D-сканирование в образовании
Преподаватели и исследователи могут помочь в обучении инженеров и дизайнеров будущего благодаря Creaform ACADEMIA. Если вам нужно научить студентов метрологии или провести углубленное исследование, наши профессиональные 3D-сканеры разработаны специально для образовательных целей.
Узнать больше
Истории успеха клиентов Creaform
Узнайте о некоторых из наших последних отзывов об удовлетворенности клиентов и узнайте, как наши клиенты используют преимущества наших технологий 3D-измерений.
« Не только в спортивной индустрии, но и в любой отрасли, при разработке новых продуктов мы должны дать дизайнерам основу для работы. HandySCAN 3D позволяет нам намного быстрее перейти от прототипа ручной работы к 3D-моделям. »
Бертран Дидье, главный инженер спортивного подразделения SCOTT Sports
« После сравнительного анализа всех доступных измерительных систем мы пришли к выводу, что продукты и решения Creaform лучше всего соответствуют нашим высоким требованиям и условиям, поскольку они менее чувствительны к движениям во время сканирования. »
Джон Ганнер, технический директор Koenigsegg Automotive AB
« Благодаря 3D-сканеру MetraSCAN у нас есть динамичный процесс разработки производства с общей рабочей основой для контроля качества и проектирования/конструкции. Теперь мы можем вносить коррективы в компоненты там, где мы раньше не считали это возможным. »
Себастьян Витт, отдел контроля качества автоспорта, KTM
« Автомобильная промышленность получает большие преимущества от линейки оптических КИМ-сканеров MetraSCAN 3D, поскольку она позволяет сканировать в режиме реального времени, получать точное изображение того, что происходит с нашим частей и решить эти критические проблемы качества. Это гарантирует, что мы предоставляем хорошие детали для наших клиентов. »
Аарон Бойер, глобальный директор – CAD/CAE, Flex-N-Gate
Эффективное и действенное 3D-сканирование всегда у вас под рукой решения для сканирования, которые выполняют свою работу.
Узнайте, как
Что такое 3D-сканирование? I Лучшие сканеры, приложения для сканирования и советы
Центр обучения 3D
Посмотреть все категории
Комплектация:
- Введение
- Что такое 3D-сканирование?
- Как работает 3D-сканирование?
- Как использовать 3D-сканирование?
- Подборка лучших 3D сканеров
- Лучшие приложения для 3D-сканирования
Введение
Что такое 3D-сканирование, как оно работает и как его можно использовать для 3D-печати? Давай выясним.
Что такое 3D-сканирование?
3D-сканирование — это процесс анализа объекта из реального мира с целью сбора всех данных для воссоздания его формы и внешнего вида в цифровом виде. Благодаря этому процессу объект может стать 3D-моделью, которая может помочь вам в качестве основы для 3D-проекта, который вы собираетесь разработать, но также может быть полезна для реконструкции, анализа или моделирования идей.
Существуют различные машины и методы для 3D-сканирования объектов. Возможно, вы этого не знаете, но существуют разные способы создания цифровой версии реального объекта. Мы собираемся увидеть более подробно, как работает каждый из них. Существует множество различных методов 3D-сканирования, но сегодня мы остановимся на трех из них, которые можно считать основными: лазерное 3D-сканирование, фотограмметрия и сканирование структурированным светом. Выбор метода 3D-сканирования будет сделан с учетом вашего проекта или его контекста.
Как работает 3D-сканирование?
Лазерное 3D-сканирование
Лазерное 3D-сканирование, безусловно, является наиболее распространенным и используемым методом 3D-сканирования. Цифровой захват формы объекта с помощью лазерного излучения для получения цифрового представления реального объекта. Эти 3D-сканеры способны измерять очень мелкие детали и захватывать формы произвольной формы для создания высокоточных облаков точек.
Этот метод лазерного сканирования идеально подходит для измерения и контроля объектов сложной геометрии. Это позволяет получать измерения и данные оттуда, где это невозможно традиционными методами!
Сканер, использующий лазерный луч, немного похож на камеру: он может захватывать только то, что находится в его поле зрения. При этом лазерная точка или линия проецируются с устройства на объект, а датчик измеряет расстояние до поверхности этого объекта.
Обработав эти данные, их можно преобразовать в триангулированную сетку, а затем в модель САПР.
Фотограмметрия
Фотограмметрия — это наука о проведении измерений по фотографиям! Это кажется довольно простым, не так ли? Этот метод использует параллакс, полученный между несколькими снимками, снятыми с разных точек зрения. Фотограмметрию можно использовать для записи сложных 2D- и 3D-полей движения. Он имитирует стереоскопию бинокулярного человеческого зрения и используется для получения всей информации о существующих физических объектах. Действительно, этот процесс собирает данные о форме, объеме и глубине объекта, который вы пытаетесь отсканировать.
Этот метод используется для преобразования нескольких изображений в точный трехмерный дизайн. Это не позволит вам получить самый точный результат, но с помощью хорошего программного обеспечения для фотограмметрии вы действительно можете получить удовлетворительный результат!
Сканирование структурированным светом
При использовании этого метода сканирования структурированного света одно из положений камеры, использовавшееся в предыдущих методах сканирования, фактически заменяется проектором, который проецирует различные световые узоры на поверхность объекта. То, как объекты искажают эти узоры, записывается, что позволяет создать 3D-скан.
Процесс структурированного сканирования света используется в технологиях распознавания лиц или окружающей среды.
Как пользоваться 3D-сканированием?
3D-сканирование может быть более быстрым и простым методом создания 3D-модели для 3D-печати, если вы просто хотите воссоздать существующий объект. Когда у вас есть 3D-модель, вы можете вносить в нее изменения, это действительно может стать отличной основой для начала вашего проекта.
Каково применение этих 3D-сканов? Медицинский сектор действительно максимально использует эту технологию сканирования. Он также помогает создавать протезы для пациентов на основе 3D-сканирования. Использование 3D-сканирования уже довольно популярно в стоматологическом секторе, например, для наблюдения, моделирования вариантов или даже для создания некоторых стоматологических устройств, таких как брекеты, имплантаты и зубные протезы. Использование 3D-сканирования и 3D-печати идеально подходит для того, чтобы избежать всех недостатков форм и всего процесса создания этих форм.
3D-сканирование имеет множество преимуществ. Это даже решение для хранения данных, которые мы можем использовать позже. Знаете ли вы, что некоторые 3D-сканы Нотр-Дам, французского собора, частично сгоревшего 15 апреля 2019 года, можно использовать для его восстановления? 3D-сканирование имеет большой потенциал.
Подборка лучших 3D-сканеров
Вот небольшая подборка лучших 3D-сканеров, доступных на рынке.
Artec EVA Lite
Сканер EVA Liter представляет собой портативное устройство, способное сканировать сложные геометрические объекты с высокой точностью и высоким качеством. Этот 3D-сканер можно использовать, например, в медицинском секторе. Этот 3D-сканер структурированного света — хорошее решение, если вы ищете устройство, позволяющее быстро, но действительно качественно сканировать с высоким разрешением.
Zeiss GOM Scan 1
Вот небольшой 3D-сканер с промышленными стандартами. GOM Scan 1 доступен в трех различных объемах измерений, что позволяет сканировать объекты малого и среднего размера (от 100 x 65 мм до 400 x 65 мм).
3D-сканер Phiz
3D-сканер Phiz от Kiri Innovations предлагает интересный подход к оцифровке без вложений в дорогостоящее оборудование. Этот сканер использует камеру, уже присутствующую в современных мобильных телефонах, и вычислительную мощность последних. Вы можете сканировать любой объект размером от 50 до 400 мм³, если он весит менее 2 кг
Материя и форма V2
Если вы хотите выйти на новый уровень качества, вы можете инвестировать в настольный 3D-сканер. Этот компактный, простой в использовании и имеет хорошее разрешение, особенно учитывая его стоимость. Этот сканер отлично подходит для образовательных или демонстрационных целей, но не является продвинутым 3D-устройством. В процессе сканирования используются лазерные лучи и автоматический поворотный стол. Это занимает около пяти минут и также захватывает текстуры.
ЭйнСкан СП
Профессиональный 3D-сканер представляет собой улучшенную версию своего предшественника EinScan SE. Действительно, эта новая машина более точная и довольно быстрая. Этот 3D-сканер предназначен для опытных пользователей и профессиональных целей. Он предлагает различные режимы сканирования и точность менее 0,05 мм.
Профессиональный портативный 3D-сканер: MetraSCAN 750
Creaform MetraSCAN 750 — это комплексное профессиональное промышленное решение для точного 3D-сканирования. Он легкий, точный, быстрый и с высокой точностью сканирует любой тип материала с любой текстурой.
Shining 3D EinScan Pro HD
Этот профессиональный сканер имеет несколько версий. Этот 3D EinScan Pro HD поставляется с новой оптимизированной версией, с оптимизированной проекцией освещения и совершенно новым алгоритмом программного обеспечения, Pro HD может сканировать большее количество объектов темного или черного цвета и охватывает более широкий спектр материалов.
Faro Freestyle 2
Freestyle 2 — один из самых универсальных 3D-сканеров, доступных на рынке. Этот легкий 3D-сканер может захватывать все, от мест преступлений до строительных площадок, в фотореалистичной трехмерной реальности с диапазоном от 0,4 до 5 метров.
Лучшие приложения для 3D-сканирования
3D-сканирование может быть таким же простым, как использование собственного смартфона или установка нескольких камер. Существует 3 метода использования технологии 3D-сканирования: лазерное 3D-сканирование, фотограмметрия и сканирование структурированным светом . Доступно множество приложений для 3D-сканирования, вот небольшая подборка, которая поможет вам сделать свой выбор.
- 3DF Zephyr
3DF Zephyr является одним из лидеров на рынке благодаря своему пользовательскому интерфейсу, это программное обеспечение для фотограмметрии. это очень интуитивно понятный и удобный для пользователя . Неопытные пользователи будут руководствоваться процессом 3D-сканирования, однако 3DF Zephyr предназначен не только для любителей. Профессионалы из разных областей будут использовать множество полезных инструментов, таких как возможность преобразования модели в программное обеспечение САПР. Существует также множество вариантов настройки 3D-модели и ее настройки.
- Artec Studio
Безусловно, один из лидеров в области программного обеспечения для 3D-сканирования промышленность. Он предлагает профессиональный набор инструментов и инновационных алгоритмов для расчета собранных 3D-данных и обеспечения наилучших результатов. Еще одной замечательной особенностью Artec является удобство использования и интуитивно понятный пользовательский интерфейс.
- Qlone
Это универсальное программное обеспечение для мобильного 3D-сканирования. Qlone позволит вам выполнять 3D-сканирование и создавать 3D-модель с помощью только вашего смартфона. использовать просто и быстро. 3D-модель можно экспортировать в несколько 3D-форматов и отправить на 3D-печать.
- Trnio
Trnio можно рассматривать как программное обеспечение для фотограмметрии, но его можно использовать на смартфоне. Он превращает изображения в 3D-объекты, но вы также можете сканировать объект в 3D. Он предлагает два варианта качества: с высоким разрешением текстурирования и с низким разрешением .
Мы надеемся, что эта запись в блоге помогла вам ясно увидеть, как работают методы 3D-сканирования. Вы уже используете некоторые из этих методов 3D-сканирования? Расскажите нам все в комментариях. Если вы заинтересованы в 3D-сканировании, ознакомьтесь с записью в нашем блоге о лучших 3D-сканерах, чтобы узнать, какой из них действительно может помочь вам в вашем проекте.
Подпишитесь на нашу рассылку!
Что такое 3D-сканер? Могу ли я использовать свой телефон в качестве 3D-сканера? Для чего можно использовать 3D-сканер? Какой 3D лазерный сканер лучше? Сколько стоит 3D сканер?Похожие темы
- Вернуться в Верхнем
Получайте последние новости о 3D-печати прямо на свой почтовый ящик
Подпишитесь на нашу еженедельную рассылку, чтобы узнавать о новейших технологиях 3D-печати, приложениях, материалах и программном обеспечении.
Как выбрать лучший 3D-сканер для использования с вашим 3D-принтером
3D-сканирование занимает важное место в начале и в конце рабочих процессов 3D-производства. Инженеры, дизайнеры продуктов и исследователи используют 3D-сканеры как более быстрый и эффективный способ начать создание цифровых моделей, будь то путем включения существующих проектов с помощью обратного проектирования, оцифровки глиняных моделей, вылепленных вручную, или путем ссылки на точную форму человеческого тела.
После изготовления 3D-сканирование может поддерживать контроль качества и помочь проверить точность 3D-печатной детали, или, после того, как деталь была использована, сканер может показать, как она выполняется — сканирование деформированной детали может показать вам, где усилить конструкцию в следующей редакции.
При таком широком ассортименте продуктов, от ручных 3D-сканеров до настольных 3D-сканеров, может быть сложно выбрать лучшую систему 3D-сканирования, подходящую для вашего приложения и бюджета. В этом посте мы рассмотрим наиболее важные факторы, которые следует учитывать при покупке 3D-сканера, и продемонстрируем некоторые из ключевых приложений, которые расширяются благодаря сочетанию 3D-сканирования и 3D-печати.
Информационный документ
Рабочие процессы 3D-сканирования и 3D-печати можно применять для репликации и восстановления, обратного проектирования, метрологии и многого другого. Загрузите нашу белую книгу, чтобы изучить эти приложения и узнать, как начать работу.
Загрузить информационный документ
В настоящее время на рынке представлено несколько технологий сканирования, каждая из которых имеет свои преимущества и недостатки.
Лазерная триангуляция использует свет, проецируемый на объект, для выполнения до миллионов измерений (точек) в секунду. Свет, отраженный от точек, попадает обратно в датчик сканера, помогая ему зафиксировать геометрию объекта. Эти типы сканеров часто являются наиболее точными и отлично подходят для высокодетализированных деталей с непрозрачными поверхностями.
Лазерные триангуляционные сканеры имеют ограничения. Например, эта технология не используется в большинстве портативных сканеров, поскольку лазерные точки должны проецироваться из стабильного источника, а источник должен находиться на близком расстоянии от сканируемого объекта. Лазерные триангуляционные сканеры также не всегда работают на прозрачных или блестящих поверхностях. Как правило, они требуют нанесения на объект отражающих маркеров, которые необходимо удалить после использования и которые могут стать препятствием в зависимости от сканируемого объекта.
Наконец, лазерные точки могут быть вредны для глаз человека, поэтому важно соблюдать дополнительные меры предосторожности при сканировании частей тела с помощью системы лазерной триангуляции или проконсультироваться с производителем вашего сканера, чтобы убедиться, что устройство безопасно для глаз.
Сканеры структурированного света (также известные как сканеры белого света или сканеры синего света) обычно используют проектор с двумя камерами, расположенными под углом с каждой стороны. Световой узор проецируется и накладывается на сканируемый компонент, камеры фиксируют то, как объект деформирует световой узор, а затем несколько изображений объединяются в один 3D-снимок.
Сканеры структурированного света доступны как в стационарном, так и в портативном формате — эта технология является наиболее часто используемым процессом для ручных 3D-сканеров. Сканеры структурированного света гораздо чаще используются в медицинских целях, поскольку они безопасны для использования как на людях, так и на животных и превосходны, когда объект не находится в идеальном состоянии. Традиционные сканеры белого света сканируют медленнее, чем лазерные триангуляционные сканеры.
Сканирование структурированным светом — наиболее часто используемая технология в портативных 3D-сканерах.
Камеры определения глубины проецируют поле точек в инфракрасном (ИК) диапазоне для сэмплирования трехмерной сцены. Камеры с определением глубины просты в использовании и являются наименее дорогим вариантом сканирования, но их точность и разрешение низкие, а мелкие детали иногда теряются. Крупные объекты могут быть захвачены камерами с датчиками глубины, но точность снижается с увеличением расстояния от объекта и под более крутыми углами к камере.
Фотограмметрия означает получение точных измерений по фотографиям. Он включает в себя набор перекрывающихся фотографий объекта, здания, человека или окружающей среды и преобразование их в 3D-модель с использованием ряда компьютерных алгоритмов. Это наиболее часто используемый метод при создании 3D-скана с помощью смартфона, поскольку камеры современных телефонов способны захватывать и объединять большое количество фотографий. Фотограмметрию следует считать наименее дорогим и наименее точным методом создания 3D-печати, и он не подходит для серьезных бизнес-приложений.
Датчики LiDAR (обнаружение света и дальность) можно найти на некоторых смартфонах и планшетах более высокого класса, таких как последние версии iPhone Pro и iPad Pro. Это сделало сканеры iPhone и iPad пригодными для тех, кому требуется сканирование лишь время от времени, предлагая производительность на шаг выше устройств, которые имеют доступ только к фотограмметрии. Приложения, которые создают файлы 3D-сетки с помощью камеры вашего смартфона или планшета, следует рассматривать как основу для сканирования начального уровня; пользователи должны ожидать дополнительной работы в своем программном обеспечении САПР, чтобы удалить пробелы в сетках и улучшить 3D-модель для приложений, таких как отправка ее на 3D-принтер. Смартфоны используют меньше световых точек при сканировании объектов, что приводит к меньшей детализации, чем настоящий автономный сканер. iPhone — хорошая замена сканерам, если у вас есть значительные возможности проектирования в САПР или вам нужно перенести базовые модели в цифровое пространство.
ВЕБИНАР
Посмотрите этот вебинар с Peel 3D, чтобы узнать, как интегрировать 3D-сканеры в рабочий процесс 3D-печати, чтобы улучшить процесс разработки продукта.
Посмотреть вебинар сейчас
Точность сканирования значительно различается в зависимости от технологии сканера, и более высокая точность обычно обходится дороже. Требуемые допуски вашей конечной детали могут быть полезным руководством для определения ваших требований к точности для 3D-сканера.
High Price, Highest Accuracy ($15,000 and more) | More Affordable, High Accuracy ($12,000 and under) | Low price, Low Accuracy |
---|---|---|
Zeiss T-Scan Hawk Scantech Simscan EviXscan Optima+ M Creaform HandyScan 307 Silver Series | Peel 3D Peel 1, Peel 2 & Peel 2-S FARO Freestyle 2 Polyga Compact S1 | iPhone Pro и iPad Pro Датчик структуры Matter and Form 3D Scanner V2 Revopoint POP |
Обладая точностью в диапазоне 0,1 мм и выше, лазерные сканеры и сканеры со структурированным светом хорошо подходят для профессионального применения, а также для 3D-принтеров с высоким разрешением. Стереолитографические (SLA) 3D-принтеры Formlabs (такие как Form 3+) производят детали с такой же точностью и с такой же областью печати, что и объем сканирования многих настольных 3D-сканеров.
Помимо точности между измеренными точками и их фактическим местоположением, сканеры также различаются по разрешению, которое представляет собой расстояние между захваченными точками на заданном расстоянии сканирования. Это означает, что детали сканируемого объекта, размер которых меньше разрешения сканера, не будут фиксироваться. Например, высокоточный 3D-сканер с более низким разрешением может определить общую форму украшения на статуе, но не четко показать отдельные детали кольца или ожерелья. В зависимости от требований вашего проекта, это может или не может быть нарушением условий сделки.
Простой способ запомнить эти показатели: точность — это ошибка измерения между частью и цифровым значением. Разрешение относится к плотности измерений.
Точность может означать немного разные вещи в зависимости от производителя и технологии 3D-сканирования. Например, точность ручных сканеров зависит от расстояния до объекта и качества реконструкции сканирования, в то время как настольные сканеры имеют постоянную точность в пределах ограниченного объема сканирования. Если вы подумываете о покупке 3D-сканера для точных измерений, обязательно сравните похожие с подобными.
В целом сканирование структурированным светом обеспечивает лучшее разрешение и точность по сравнению с лазерным сканированием. Для некоторых художественных вариантов использования 3D-сканирования вам может понадобиться много деталей, в то время как общая точность менее важна, особенно если вам не требуется, чтобы ваша деталь точно соответствовала другим деталям в сборке. В этих случаях фотограмметрия является отличным недорогим вариантом для изучения.
Как камеры с датчиком глубины, так и фотограмметрия являются хорошим решением для сканирования крупных объектов с целью создания 3D-печатных масштабных моделей, а также обеспечивают достаточную точность для захвата формы человеческого тела.
Доступны несколько лазерных сканеров начального уровня, использующих технологию, аналогичную системам более высокого уровня. Эти сканеры — отличный способ начать воспроизводить небольшие объекты в масштабе 1:1. Как и следовало ожидать, точность лазерных 3D-сканеров начального уровня ниже, чем у сканера высокого класса, но они могут легко обеспечить достаточную детализацию для воспроизведения небольших декоративных объектов и фигур, где точность не критична.
Если вам требуется 3D-сканирование только время от времени, службы оцифровки могут отсканировать ваш объект, а также выполнить преобразование CAD и проверку точности.
Область, которую может захватить 3D-сканер, значительно различается в зависимости от сканера. Найдите сканер, который соответствует вашим требованиям к размеру и разрешению, без особых накладных расходов, поскольку стоимость обычно увеличивается с увеличением объема сканирования.
Ручные сканеры можно вручную перемещать вокруг объекта, и они имеют меньше ограничений по размеру, чем настольные модели. Большинство недорогих портативных сканеров могут захватывать объекты размером от баскетбольного мяча до целой комнаты. Портативные сканеры высокого класса имеют еще более широкий диапазон и заполняют нишу для всех объектов, требующих точных измерений, но не помещающихся в настольный сканер. Ручные сканеры также способны фиксировать объекты почти мгновенно, что делает их хорошо подходящими для измерения человека (когда объект не является совершенно неподвижным) для эргономики и медицинских приложений.
Если область модели не видна сканером, это приведет к возникновению пробела в модели. Вы можете автоматически восстанавливать небольшие отсутствующие участки с помощью большинства программ для сканирования, чтобы создать модель для 3D-печати. Однако отремонтированные отверстия редко соответствуют исходному объекту. Для деталей, требующих почти идеальной точности, автоматического исправления зазоров или отверстий будет недостаточно. Прочтите наше руководство по MeshMixer, чтобы получить дополнительные советы по редактированию и восстановлению 3D-файлов для 3D-печати.

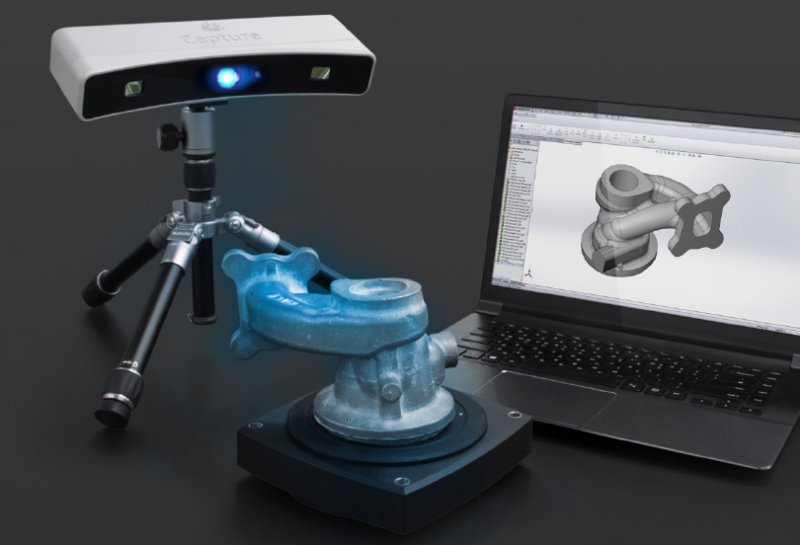

Многие сканеры используют поворотные столы, чтобы увеличить видимость сканера. Сложность поворотного стола сканера влияет на то, насколько легко и полно захватывается объект: некоторые сканеры имеют возможность перемещать объект по нескольким осям, отображая объект под разными углами. Эта особенность важна при реверс-инжиниринге пластиковых деталей с глубокими выемками и ребрами, которые невозможно захватить с одного ракурса.
Сканеры могут вращать объект для захвата закрытых областей. Красные области закрыты и будут отсутствовать на скане. Области с глубоким рельефом трудно полностью захватить одноосным поворотным столом из-за окклюзии.
Проблемы с затратами очевидны; сколько вы готовы потратить на сканер, будет отражать бюджет вашего бизнеса и то, как часто сканер будет использоваться. Более дорогие сканеры смогут сканировать небольшие объекты и создавать высокодетализированные сетки, которые не требуют значительных доработок в программном обеспечении САПР. Ручные сканеры также часто находятся в более высокой ценовой категории из-за их портативности. Рынок недорогих сканеров предлагает широкий выбор вариантов, но вы должны знать, что искать.
Используйте эту блок-схему, чтобы определить, какой сканер вам нужен, исходя из точности, объема сканирования и бюджета.
Загрузите версию этой инфографики в высоком разрешении здесь.
3D-сканер расширяет возможности 3D-принтера, позволяя воспроизводить форму практически любого объекта. Вместе эти две технологии создают мощный цифровой рабочий процесс, который может упростить и усложнить процессы в различных отраслях.
Результат 3D-сканера представляет собой сетку треугольников, представляющую поверхность объекта в реальном масштабе. В некоторых случаях сканирование можно использовать непосредственно для репликации объектов без какой-либо работы с САПР. Гибридный рабочий процесс также может быть эффективным, когда твердые CAD-модели комбинируются с отсканированными 3D-моделями. Например, индивидуальная эргономика фиксирует физический отпечаток части человеческого тела и объединяет их с механическим дизайном.
3D-сканеры также являются ценным инструментом для измерения точности изготовленных объектов. На точность 3D-печати влияет множество факторов, и 3D-сканеры метрологического класса дают четкое представление о том, как материал работает в требовательных приложениях.
Комбинация 3D-принтера и 3D-сканера позволяет реализовать множество эффективных рабочих процессов:
- Обратный инжиниринг для создания запасных частей, продуктов с индивидуальной эргономикой и многого другого.
- Репликация и реставрация деталей, особенно в искусстве и ювелирном деле.
- Потребительское аудио для создания пользовательских наушников.
- Стоматологические и медицинские приложения, а также то, как 3D-сканирование обеспечивает рабочие процессы для конкретных пациентов.
- Метрология для проверки и измерения точности промышленных объектов.
Веб-семинар
Посмотрите этот веб-семинар, чтобы узнать, как начать использовать 3D-сканирование для улучшения проектирования и производства деталей в сочетании с реверсивным проектированием САПР и 3D-печатью.
Посмотреть вебинар
3D-сканеры и 3D-принтеры являются неотъемлемой частью цифровых рабочих процессов в различных отраслях. Загрузите нашу белую книгу или посмотрите наш вебинар, чтобы подробно узнать, как начать использовать 3D-сканирование для улучшения проектирования и производства деталей, а также узнать, как сочетать 3D-печать и 3D-сканирование для расширения возможностей различных рабочих процессов в области проектирования, проектирования продуктов и т. д. .
Узнайте больше о стороне уравнения, связанной с 3D-принтером: познакомьтесь со стереолитографией (SLA) и технологиями 3D-печати с селективным лазерным спеканием (SLS) и ознакомьтесь с передовыми материалами Formlabs для 3D-печати с бесплатным образцом 3D-печатной детали.
