Триплет 5: Диапроекционный Триплет-5 100/2.8 (Рогачевский з-д «Диапроектор») с самодельным 0.7х спид-бустером. Обзор от Родиона Эшмакова

Диапроекционный Триплет-5 100/2.8 (Рогачевский з-д «Диапроектор») с самодельным 0.7х спид-бустером. Обзор от Родиона Эшмакова

Материал по Триплет-5 100/2.8 специально для Радоживы подготовил Родион Эшмаков (подпишись на Instagram!).

Адаптированный Триплет-5 100/2.8 с двумя вариантами хвостовиков: с резьбой М42 и с самодельным 0.7х спид-бустером для беззеркальных камер. Увеличить.

Триплет-5 100/2.8 — распространенный диапроекционный объектив среднего качества. Объективами Триплет-5 100/2.8 и Триплет-5М 100/2.8 комплектовались белорусские диапроекторы «Пеленг-500» (а также 600 и 700) и казанские проекторы «Протон», причем в обоих случаях оптика изготавливалась по месту производства проекторов – на заводе «Диапроектор» и КОМЗ, соответственно. Триплет-5 и Триплет-5М — это разные объективы, они отличаются исполнением корпуса и их линзы невзаимозаменяемы, хотя и имеют равные диаметры. С Триплет-5М у меня связан неприятный опыт, когда идеальный с виду линзоблок совершенно не давал изображения адекватного качества, что свидетельствует о большом разбросе качества этих объективов.

Проекционные Триплеты часто становятся мишенями для переделки в съемочный объектив (1, 2) «охотниками за боке» из-за сходства со знаменитым «пузырятором» Meyer-Optik Trioplan 100/2.8. Однако известные варианты адаптации едва ли заходили дальше установки линзоблока в какой-нибудь Гелиос-44м, что не вполне корректно из-за малого диаметра его диафрагмы. В этой статье я расскажу о своем опыте качественной адаптации и применения объектива Триплет-5 производства завода «Диапроектор».

Технические характеристики:

Оптическая схема — Триплет Кука;
Фокусное расстояние — 100 мм;
Относительное отверстие — 1:2.8;
Требуемый диаметр диафрагмы — 35 мм;
Покрываемый формат — вплоть до 6×7 см;
Особенности — проекционный объектив, не имеет собственный фокусера и диафрагмы.

Адаптация объектива. Спид-бустер для Триплет-5

Триплет-5 имеет очень простую конструкцию в виде металлической гильзы с линзами, установленной в пластиковом корпусе. Я не стал сохранять ничего от первоначального вида объектива и изготовил с помощью токаря по собственным чертежам новый линзоблок, в который помещались линзы и залинзовая многолепестковая диафрагма. Также я решил не связываться с установкой диафрагмы в «правильном» положении, поскольку этот объектив очень чувствителен к ошибкам межлинзовых расстояний, да и места между линзами у него не так много – практически «впритык». Более того, Триплет-5 имеет отношение ЗФО/ФР (ЗФО — задний фокальный отрезок) —> 1, потому установка диафрагмы внутрь для него не столь принципиальна.

Многолепестковая залинзовая диафрагма отлично смотрится и работает.

При сборке линзоблока Триплет-5 были устранены все заводские недочеты, связанные с отсутствующим или низкокачественным чернением внутренних поверхностей; добавлена резьба под фильтры М58х0.75 мм.

Линзоблок был установлен в макрогеликоид М65-М65, обеспечивающий надежную и плавную фокусировку в диапазоне от бесконечности до МДФ ~0.5 м. Для установки объектива на камеру был изготовлен хвостовик с резьбой М42 с рабочим отрезком, совместимым со всеми современными камерами.

Мысль, что Триплет-5 легко кроет средний формат, породила идею изготовления для этого объектива спид-бустера под байонет Sony E, который позволит «собрать» рабочее поле в кадр 36х24 мм, а также увеличить светосилу. Изначально предполагалось использование залинзового ахромата-дублета с ФР ~150-200 мм, но подобная система чересчур страдала бы полевыми аберрациями. Зато подвернувшийся под руку линзоблок Индустар-55У 140/4.5 (кстати, это и есть тот экземлпяр) подошел практически идеально: установленный в залинзовом положении, он обеспечивал приращение 1 ступени светосилы (т.е. работал как 0.7х спид-бустер) при сохранении приемлемого качества изображения и сносном виньетировании (об этом далее).

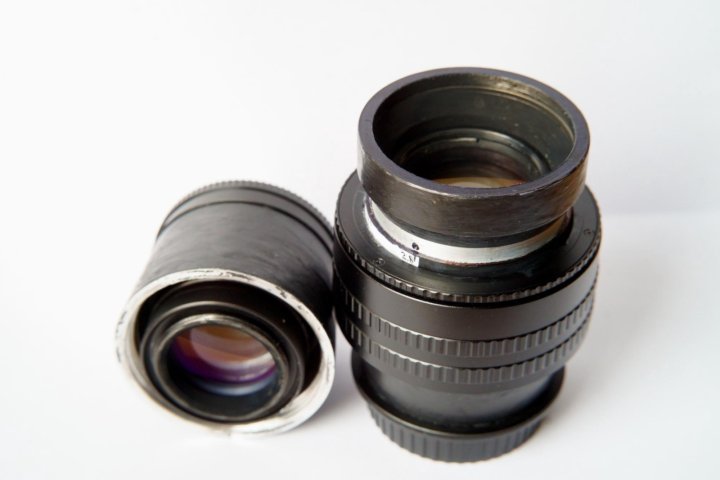

Объектив Триплет-5 и сменные хвостовики: с резьбой М42 и 0.7х спид-бустер с креплением Sony E.

Объектив Триплет-5 и сменные хвостовики: с резьбой М42 и 0.7х спид-бустер с креплением Sony E.

Таким образом, с самодельным бустером Триплет-5 превращается в семилинзовый 70/2 объектив — и подобных по схеме извращений не производили ни на одном заводе. Хвостовик с линзоблоком бустера выполнен с резьбой М42, которая позволяет поставить любой другой байонет помимо Sony E (точнее, почти любой — EOS M, Nikon Z, MFT).

Триплет-5 с бустером — в варианте «70/2».

Триплет-5 с бустером в варианте «70/2» напросвет желтит, но вряд ли это будет вас заботить больше всего 🙂 .

Выполненная процедура адаптации при довольно большой ресурсоемкости позволила создать уникальный в своем роде модульный объектив: «Триплет-5 100/2.8 — 70/2». В виде «100/2.8» объектив совместим с большинством современным систем, включая среднеформатные беззеркалки. Для меня этот вариант особенно привлекателен для использования с шифт-адаптером. В экстремальной модификации «70/2» (вы видели триплет с F/2?) работает с полнокадровыми беззеркальными камерами.

Оптические свойства

В варианте «100/2.8» на открытой диафрагме Триплет-5 имеет посредственную резкость в центре кадра с выраженным падением её к краям кадра; причинами тому служит высокий уровень сферических аберраций, комы и астигматизма. При диафрагмировании на 1 ступень объектив становится не хуже Tessar 105/3.5 T в центральной области кадра, но все еще сильно уступает ему в качестве изображения по краю кадра. Наилучшим образом аберрации Триплет-5 исправляются лишь к F/8-F/11. Таким образом, в диапазоне F/2.8-F/3.5 Триплет-5 пригоден для ограниченного ряда сюжетов, где допустима мягкость изображения, с F/8 объектив пригоден для съемки пейзажей.

После чернения прочих мер по светозащите объектив хорошо работает при обычных условиях освещения и гораздо меньше боится контрового света. Контраст изображения соответствует уровню хороших старых объективов.

Интересно, что если Триплет 78/2.8 https://radojuva.com/2021/09/triplet-78-2-8-2/ не отличается наличием дисков с выраженным кантов в боке («пузырей»), то у Триплет-5 они проявляются очень сильно: на F/2.8 объектив может в самом деле составить конкуренцию старому Триоплану. С F/3.5-F/4 боке становится более сдержанным, но все еще весьма приятно.

Триплет-5 100/2.8 имеет большой запас покрываемого поля, потому он отлично подойдет для среднеформатных камер Fujifilm G и для использования с шифт-адаптерами. Я использовал объектив на полнокадровой камере Sony A7s с адаптером Fotodiox Shift EOS-NEX для получения кадров формата 4:5 с физическим размером вплоть до 36х45 мм (кроп-фактор 0. 73).

В целом объектив весьма приятен своей картинкой, но на открытой диафрагме резкости не хватает порой даже на 12 Мп полнокадровой матрице.

Ниже приведены примеры фото на Sony A7s, часть выполнены как вертикальные шифт-панорамы.

Использование самодельного спид-бустера, конечно, на пользу качеству изображения не идет: уровень сферических аберраций усиливается, проявляются больше и полевые искажения, появляется кривизна поля и виньетирование. Недостатки, однако, практически незаметны в пределах кадра APS-C. Как и в случае с обыкновенным вариантом, диафрагмирование на 1 ступень позволяет значительно улучшить качество изображения в центральной области, а вот края на полном кадре спасти едва ли получится.

Пожалуй, наиболее приятным фактом при использовании объектива с самодельным бустером является сохранение характерного триплетовского боке. Хорошим бонусом является и прирост 1 стопа светосилы.

Ниже приведены примеры фото на Sony A7s.

Выводы

Триплет-5 100/2. 8 — интересный объектив для использования с современными камерами. Качество изображения компромиссное, но его и не нужно ставить в один ряд с короткими телевиками класса 100/2.8, а, скорее, следует отнести к эффектным или софт-объективам. При должном качестве адаптации позволяет добиться гораздо лучшего результата, чем демонстрируют поделки из гелиосов.

На этом объективе проверена идея изготовления самодельного спид-бустера на базе форматного фотообъектива, показавшая достижимость сносного результата, хотя и с серьезными ограничениями по качеству изображения. Так или иначе, «Триплет 100/2.8 — 70/2» — это первый модульный объектив из изготовленных мною.

Больше обзоров от читателей Радоживы найдете здесь. Все обзоры Родиона в одном месте здесь.
