Накопитель на Li-Ion аккумуляторах «Вампирчик-Цифра»

Описание

Данный накопитель является расширенной версией накопителя «Вампирчик-Литий».

Все характеристики силовой части схемы у них совпадают.

В данном накопителе, при сохранении всех возможностей предыдущей версии «Вампирчика», добавлено два новых качества:

Цифровая индикация нескольких параметров (напряжений, тока, уровня заряда)
Возможность корректной зарядки внешних Li-Ion аккумуляторов 3.7В и 7.4В

На индикатор накопителя можно вывести следующую информацию:

Выходное напряжение
Выходной ток
Напряжение на входе зарядки
Напряжение на «запасном» входе
Напряжение на встроенных аккумуляторах
Уровень зарядки встроенных аккумуляторов в процентах
Уровень зарядки заряжаемых внешних аккумуляторов в процентах
Дополнительные текстовые подсказки

Характеристики

Входное напряжение от 5В до 15(20)В.
Выходное стабилизированное напряжение: 5.4В; 9В; регулируемое 3В…15В (2шт).
Выходной ток до 0.5А, 1.5А при 5В (выбирается джампером, внутренний ограничитель)
Внутренний Li-Ion аккумулятор 3.7В, 2200-2600мАч 2шт. (емкость уточняйте при покупке)
Встроенный контроллер, для измерения различных напряжений и обеспечения зарядки внешних аккумуляторов.
Индикация:
— наличия выходного напряжения,
— наличия выходного тока,
— наличия зарядного тока,
— конца заряда встроенного аккумулятора,
— наличия напряжения 4.5…5.5В на USB-А выходе.
— Цифровой индикатор (многорежимный) фонарь.
Защита внутренних аккумуляторов от перезаряда, переразряда, ограничением макс.тока потребления от него.
Возможность работы без потребления от встроенного аккумулятора, как повышающего стабилизатора напряжения (при входных напряжениях от 3 до 5В.

Входные разъемы – мини-USB, круглый 2. 1х5.5мм.
Выходные разъемы – USB-А, круглый 1.1х3.5мм (Nokia), круглый 2.1х5.5мм, нажимная клемма.
Размеры 135х70х24 мм
Вес 200 г.

Накопитель на Li-Ion аккумуляторах «Вампирчик-Цифра» v.5 (вело).

Инструкция по эксплуатации.

Накопитель предназначен для питания портативной техники и зарядки внешних аккумуляторов. Он имеет внутри два сменных Li-Ion 3.7 В аккумулятора размера 18650 (d=18мм, L=65мм).

Зарядка «Вампирчика» может выполняться от разных источников постоянного или переменного напряжения 5…25В (солнечные батареи, сетевые адаптеры, динамовтулки и т.д.).

Основные элементы накопителя представлены на Рис.1.

Рис.1. Блок-схема накопителя «Вампирчик-Цифра».

Схема зарядки внутренних аккумуляторов и выходной повышающий стабилизатор импульсные, для минимизации потерь. Заряд аккумуляторов и питание потребителей может происходить одновременно.

Схема защиты бережёт встроенные аккумуляторы от перезаряда и сильного разряда. Накопитель можно оставлять подключенным к питанию длительное время, он не перезарядится.

USB выход накопителя защищён от перенапряжения, он отключается при выставке напряжения выше 6В.

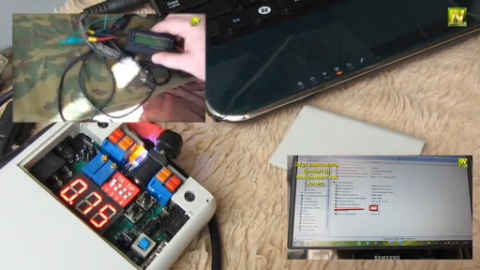

Микроконтроллер (МК) измеряет и выводит на дисплей напряжения в различных точках схемы и выходной ток. Также, контролирует зарядку внешних аккумуляторов, подключенных к накопителю.

Входные разъёмы.

Круглый 5.5х2.1 мм (плюс в центре) и мини-USB. Служат для зарядки внутренних аккумуляторов «В-Ц». Их контакты запараллелены между собой. На эти входы подаётся напряжение зарядки «В-Ц» – 5…25В.

Служебная нажимная колодка. К её контактам подключены либо внутренние аккумуляторы, либо вход повышающего стабилизатора, в зависимости от установки служебного джампера.
Круглый 3.5х1.1 мм. на боковой поверхности – служит для подключения источника переменного напряжения от 5 до 25В.

Выходные разъёмы.

Выходной круглый разъём №1 (5.5х2.1 мм (центр плюс)) и №2 (нажимная колодка). На этих разъёмах можно выставить напряжение от 3.5 В до 15 В.
Выходной круглый разъём №3 (3.5х1.1 мм (центр плюс)) и №4 (USB). На этих разъёмах напряжение не поднимается выше 6В. Наличие этого напряжения показывает зелёный светодиод между ними.

Индикаторы.

Светодиод напряжения (зелёный) – светит всегда, когда на выходе есть напряжение.

Светодиод тока (желтый) – светит, если есть выходной ток. Яркость пропорциональна току.
Светодиод тока зарядки (желтый, над мини-USB) светит когда идёт зарядка внутренних аккумуляторов.
Светодиод конца зарядки (зелёный) – светит когда зарядка внутренних акк. закончилась.
Светодиод «USB = 5 В» (зелёный) – горит, когда на защищённых выходах № 3 и № 4 есть напряжение, примерно от 4 В до 6 В.

ДИП-переключатель «Установка Uвых». Служит для задания выходного напряжения. Позиции:
4-я – 5.4 В, (для сотовых, КПК, плееров, любых USB потребителей и т.д.)
3-я – 9.5 В
2-я и 1-я – от 3.5 до 15 В (задается переменными резисторами (см.рис.2.)),
(Всегда включается в положение ON только один из движков, все остальные в позиции OFF)
Выключатель фонаря – включает фонарь из 3-х светодиодов. Работает независимо от других переключателей напрямую от внутренних аккумуляторов.
Джампер тока – задаёт максимальный выходной ток. Правая позиция (по рис.2) – до 1.5А (для КПК и т.п.), левая (или любая другая, или снят) – 0.5 А (для сотовых телефонов и т.п.),
«Кнопка вкл. МК» – включает микроконтроллер (МК).
2 кнопки «выбора режима» при включенном МК задают канал измерения и режим работы МК.
«Джампер настройки на солнечную батарею»

– позволяет повысить мощность снимаемую с солнечной батареи (СБ). Имеет 3 состояния.
1. Джампер снят (либо расположен поперёк продольной оси корпуса «Вампирчика») – заряжаемся всегда, т.е. при Uвх от 5В и выше. Установить при питании от USB и сол.бат. 6В.
2. Джампер стоит в продольном положении ближе к центру прибора – напряжение начала зарядки около 10…11В. Устанавливать в это положение для батарей с рабочим напряжением 12…13В (SunCharger SC 8/12, 11/12, 15/12).
3.Джампер стоит в продольном положении ближе к краю прибора – напряжение начала зарядки внутренних аккумуляторов около 14В. Устанавливать для солнечных батарей с рабочим напряжением 17В.
Служебный джампер – определяет с чем будет соединена служебная колодка.
1.Джампер слева – на колодке плюс и минус внутренних аккумуляторов.
2.Джампер справа – колодка соединена со входом повышающего преобразователя, который питается от неё в положении ОТКЛ Главного выключателя.
Подавать на колодку не более 6В.
Разъём переменного тока – служит для подключения динамовтулки или другого источника переменного тока напряжением не более 25В.
Главный выключатель – имеет 2 положения ВКЛ/ОТКЛ. Подаёт питание на выходной повышающий преобразователь, чтобы получить на выходе заданное напряжение.
Фонарь и питание МК можно подключать независимо от положения этого выключателя.
Разъём программатора – служит для подключения внутрисхемного программатора для смены «прошивки» МК.

Зарядка «В-Ц» выполняется через разъёмы мини-USB либо круглый 5.5х2.1мм, расположенный рядом с ним. Круглый разъём защищён от перепутки полярности, USB – нет. При зарядке подавайте питание только на один из них. Заряжать «Вампирчик» можно в любой момент,

разряжать его аккумуляторы перед этим не нужно.

При зарядке от 5В (от USB) от источника потребляется около 0. 5А (согласно стандарту USB), поэтому зарядка будет достаточно долгой, около 12…15 часов, поэтому, для её ускорения, желательно использовать источник напряжения больше 6В, но не более 25 В, оптимально, 8…15В. Время полной зарядки при этом будет около 5…6 часов.

В процессе зарядки горит желтый светодиод. Зелёный зажигается при уровне зарядки около 85…90%. Затем, они горят оба и при полной зарядке желтый почти полностью гаснет и горит только зелёный. Зарядка закончена и автоматически останавливается.

Зарядка встроенных акк. идёт всегда, когда на любой из зарядных входов подано «правильное» напряжение, вне зависимости от любых положений переключателей. И всегда будет гореть один или оба индикатора: тока зарядки или окончания зарядки.

Обращаю внимание: когда воткнут разъём питания в зарядный вход, то всегда должен загореться один из «зарядных» светодиодов, желтый или зелёный, или оба вместе. Это критерий того, что зарядка началась. Если они не горят, то обычно либо отсутствует контакт в проводе, либо джампер настройки на солн. батарею установлен на более высокое напряжение, чем источник.

Джампер настройки на солнечную батарею задает минимальное входное зарядное напряжение, с которого начинается зарядка «Вампирчика». Если этот джампер снят (или стоит поперёк), то зарядка будет идти при напряжениях от 5В и выше, если установлен в левое (на рисунке) положение, то – от 10В и выше, если в правое – то от 14В и выше.

Для солнечных батарей с рабочим напряжением около 13В следует устанавливать джампер в левое положение, для СБ с рабочим напряжением 17В – в правое, для СБ 5…9В джампер должен быть снят (поперёк). Также снят или установлен в любое

поперечное положение он должен быть при зарядке «Вампирчика» от USB.

Если источник, от которого производится зарядка достаточно мощный и обеспечивает выходной ток более 1.5А, то джампер также можно снять совсем (поставить поперёк), т.к. он не будет влиять на работу накопителя.

Напряжение на выходе накопителя формируется с помощью повышающего импульсного стабилизатора, который питается от внутренних аккумуляторов. Включение его производится «Главным выключателем».

Все элементы управления (кроме главного выключателя и фонаря) расположены под съёмной крышкой для предотвращения случайных переключений.

При разряде аккумулятора ниже допустимого (ниже 3В), работа стабилизатора прекращается, чтобы защитить аккумулятор от сильного разряда. Нежелательно сильно разряжать аккумуляторы, при первой же возможности заряжайте их, чтобы они всегда были «полными». Это продлит срок их службы.

Выход стабилизатора защищён от короткого замыкания, при этом выходной ток равен примерно 0.7(2)А. Ток отдаётся в течение нескольких секунд, затем срабатывает термозащита. Термозащита также срабатывает при нагреве примерно 80^оС, поэтому не оставляйте «В-Ц» на жаре.

Максимальное значение выходного тока задается «Джампером тока» (см.Рис.1). Если он в правом продольном положении, то ток будет больше (до 1.5А при 5В), в левом (или поперёк, или снят) – ток меньше (до 0.5А). При зарядке сотовых телефонов, коммуникаторов и т. п. следует использовать меньший ток, как более безопасный для них. При зарядке КПК, если ему будет недостаточно 0.5А, следует переставить джампер тока в правую позицию, чтобы увеличить выходной ток до 1.5А.

Внимание!

При задании выходного напряжения на ДИП-переключателе допускается установка в положение ON только одного из 4-х движков. Если включить 2 или более, то напряжение на выходе будет повышенное (до 16В), что может повредить подключенные устройства. Поэтому при смене напряжения, отключайте Ваши гаджеты, что бы случайно не подать на них больше, чем нужно.
При долгом хранении, аккумуляторы постепенно разряжаются, поэтому если накопитель не используется, периодически, хотя бы раз в полгода, проверяйте уровень заряда и, если он ниже 30%, подзаряжайте его. Глубокий разряд вреден для аккумуляторов.
При смене аккумуляторов, устанавливайте аккумуляторы, одинаково заряженные, иначе, при большой разности напряжений на них, токи «перетечки» могут их повредить.

Особенностью «Вампирчика» является возможность самостоятельной замены его аккумуляторов (размер 18650). Используйте аккумуляторы без встроенной защиты и с «плоским» плюсовым контактом, т.к. аккумуляторы с защитой (и с выступающим плюсом) на 1.5…2мм длиннее и не входят в батарейный отсек «В-Ц». При смене акк. соблюдайте полярность.

Возможна работа даже от одного аккумулятора, либо аккумуляторы могут иметь различную ёмкость – она просто суммируется, т.к. они подключены параллельно друг другу.

Никогда не храните разряженные Li-Ion аккумуляторы, т.к. это приводит к их порче. Благо, они не требуют полной разрядки перед зарядом, поэтому заряжайте их всегда при первой же возможности. Зарядка небольшими порциями только продлит их срок службы.

В «Вампирчике» используется микроконтроллер (МК) для измерения напряжений и токов в схеме и управления зарядкой внешних аккумуляторов.

Однако, просто для зарядки гаджетов включать МК не обязательно и входить в режим зарядки аккумуляторов не нужно.

Включение МК в работу выполняется «Кнопкой вкл. МК» (см.Рис.2).

При включении МК, в течение 1 сек. на индикаторе высвечивается уровень зарядки встроенных аккумуляторов в процентах с шагом в 10%. После этого (по умолчанию) происходит индикация выходного напряжения «В-Ц».

Двумя кнопками «Выбор режима» можно выбирать, что будет показано на дисплее и входить в режим зарядки внешних аккумуляторов. Этот список режимов закольцован, поэтому для перебора всех вариантов достаточно и одной кнопки. Одна кнопка сдвигает список «вверх», другая «вниз».

Перед индикацией цифрового значения, на дисплее примерно на 1 сек. высвечивается название того, что будет выводится. Пройдём по пунктам меню, нажимая, например, кнопку «Вниз».

1. индикация выходного напряжения «Вампирчика».

2. индикация выходного тока.

3. вход в режим зарядки внешних аккумуляторов.

3.1 , зарядка свинцового (Pl) акк. 12 и 6В, соответственно.

3. 2 , , зарядка Li-Ion акк. 3.7, 7.4 и 11.1В, соответственно.

3.3 … зарядка 3, 4, 6, 8 и 10 шт Ni-Cd/Ni-Mh акк., соответственно.

4. измерение напряжения служебной колодке.

5. измерение напряжения на входе зарядки «В-Ц» (например, от солнечной батареи)

6. индикация уровня зарядки внутренних аккумуляторов в процентах.

7. индикация напряжения на внутренних аккумуляторах в Вольтах.

Примечание: Наличие 2х кнопок «вверх» и «вниз» позволяет быстрее добраться до нужного пункта меню. Т.е., н-р, если мы находимся в режиме измерения выходного напряжения (U), то чтобы узнать процент зарядки встроенных аккумуляторов совсем не обязательно 5 раз нажимать кнопку «вниз», достаточно 2х нажатий кнопки «вверх».

При снижении напряжения на внутренних аккумуляторах ниже 2.7В МК для снижения потребления переходит в спящий режим. При этом индикатор гаснет.

Зарядка внешних аккумуляторов.

(Используется только для зарядки «голых» аккумуляторов, т.е. вне устройств. Для зарядки гаджетов просто подайте на них правильное напряжение питания и всё, ни в какие дополнительные режимы в «ВЦ» входить при этом не нужно.)

«ВЦ» может быть использован для зарядки внешних аккумуляторов в полуавтоматическом режиме. В его контроллере «зашита» программа их зарядки. Но никаких механических соединителей к контактам заряжаемых аккумуляторов нет – их придётся сделать самостоятельно.

Для зарядки внешних аккумуляторов нужно выполнить следующие действия.

Включить «В-Ц» и выставить напряжение на его выходе на несколько вольт больше, чем требуется для полной зарядки этих аккумуляторов.
Ограничить выходной ток «В-Ц» на уровне 0.5А с помощью джампера тока. (левое положение или снят)
Подключить заряжаемый аккумулятор к «В-Ц».
Войти в режим зарядки «ЗАР», выбрать тип и количество банок заряжаемого аккумулятора.
Через 3 сек. на дисплее будет показано напряжение, по достижению которого зарядка остановится. Если нужно, то это напряжение можно скорректировать кнопками вверх/вниз до желаемого значения.
Если не выполнять никаких действий, то ещё через 3 секунды включится режим зарядки этого аккумулятора, что будет отражено миганием всех точек индикатора.
После окончания зарядки МК отключит «В-Ц» на дисплее будет показана надпись .
Отключить аккумулятор от «В-Ц». Далее следует выключить МК или перезагрузить его, отключив и снова включив «Кнопкой вкл.МК».

Предустановки зарядных напряжений.

Для литиевых аккумуляторов

L3.7 –> 4.1В

для акк. 3.7В

L7.4 -> 8.3В

для акк. 7.4В

L11. ->12.5В

для акк. 11.1В

Для акк.14.8В выставьте 16В вручную

Для Ni-Cd/Ni-Mh аккумуляторов

А3 ->4.1В

3шт АА(ААА)

А4 ->5.5В

4шт АА(ААА)

А6 ->8.3В

6шт акк.

А8 ->11.1В

8шт акк.

А10 ->13.9В

10шт акк.

Для свинцовых аккумуляторов

А6 ->6. 9В

Свинцовый 6В

А12 ->13.9В

Свинцовый 12В

! Важно ! Не отключайте питание МК пока идёт зарядка внешнего аккумулятора, поскольку в этом случае МК не сможет остановить зарядку, когда заряжаемый аккумулятор будет полон, и при зарядке Li-Ion акк. он с большой вероятностью будет повреждён, т.к. Li-Ion не терпит перезаряда. Ni-Cd/Ni-Mh аккумуляторы при перезаряде будут перегреваться, а свинцовые – «выкипать» (кстати, что хорошо слышно и является отличным показателем полноты заряда), что сократит срок их службы.

Если питание МК (контроль заряда) было случайно отключено в процессе зарядки, то для продолжения работы просто снова кнопкой включите МК и заново установите параметры зарядки –зарядка продолжится. Выключать силовую часть «Вампирчика» при этом не нужно.

! Важно ! При подключении аккумулятора соблюдайте полярность, плюс к плюсу «ВЦ», минус к минусу, иначе может выйти из строя либо заряжаемый аккумулятор, либо «ВЦ».

Примечания:

1. Когда мы находимся в режиме зарядки, разделительные точки на индикаторе будут медленно мигать, чтобы индицировать этот режим.

2. После того, как зарядка началась разрешается пользоваться кнопками «вверх» и «вниз» для просмотра других напряжений и токов. Зарядка не прерывается.

3. Если нужно досрочно прекратить зарядку, просто отсоедините аккумулятор от «В-Ц».

Немного об особенностях зарядки.

Измерение напряжения на заряжаемом аккумуляторе выполняется при отключенном токе зарядке, что позволяет заряжать даже акк. с высоким внутренним сопротивлением. Т.е. отключение происходит по факту их зарядки. Это актуально для зарядки «мелких» Li-Ion аккумуляторов.

При зарядке Ni-Cd/Ni-Mh или свинцовых аккумуляторов, возможна их как недо, так и перезарядка, т. к. эти аккумуляторы не имеют фиксированного напряжения окончания заряда и оно также зависит от температуры – «В-Ц» же просто отключает зарядку при достижении заданного напряжения. Поэтому при необходимости пользователь может самостоятельно скорректировать конечное напряжение заряда в диапазоне от 3.9 до 16В.

Для изменения напряжения конца заряда, входим в режим «ЗАР», выбираем нужный тип аккумулятора и после появления цифры текущего напряжения конца заряда (через 3сек.) кнопками вверх/вниз устанавливаем желаемое напряжение остановки зарядки.

Возможность установить произвольное напряжение конца заряда позволяет заряжать любые аккумуляторы с напряжениями 3.9…16В (например, несколько банок LiFePol, произвольное кол-во пальчиков АА от 3 до 11шт и т.д.). С другой стороны, готовые предустановки на наиболее ходовые типы акк. позволяют не настраивать каждый раз напряжение зарядки (и не нужно помнить эти напряжения).

Обновление прошивки.

При наличии внутрисхемного программатора для AVR микроконтроллеров с 6-pin разъёмом, возможно самостоятельное обновление прошивки МК. Для этого следует выполнить следующее.

1. Вынуть внутренние аккумуляторы и подать на их контакты 5В от внешнего источника. Подать питание на МК «Кнопкой откл.МК».

2. Подключить программатор так, чтобы провод шлейфа располагался вниз (относительно рис.2).

3. Прошить МК установив частоту ICP режима 125…500 кГц,

Тип контроллера Atmega48V.

Условия эксплуатации. Рабочая температура от -5 до +50^оС (ограничена возможностями аккумуляторов).

Известно, что Li-Ion аккумулятор со временем «стареет», теряя ёмкость, и этот процесс быстрее идёт при высоких температурах, поэтому желательно избегать длительного нахождения накопителя на жаре. Хранение накопителя в прохладном сухом месте, наоборот, продлевает срок службы Li-Ion аккумуляторов.

Несмотря на то, что платы покрыты лаком, нужно защищать накопитель от дождя, брызг или росы, а если он всё же намок – тщательно просушить, вынув при этом аккумуляторы из гнёзд.

Ни в коем случае, не промывайте платы спиртом, ацетоном или другими подобными жидкостями, т. к. это приводит к разъеданию пластика кнопок и переключателей и порче «Вампирчика». Используйте только чистую воду.

Гарантии и связь с нами. На накопитель предоставляется гарантия сроком 6 месяцев со дня продажи. Гарантия на аккумуляторы 1 месяц. За возможные повреждения оборудования при пользовании «Вампирчиком» ответственность целиком лежит на пользователе.

Вообще, в случае возникновения каких-либо сложностей (гарантийных или нет) постарайтесь связаться с нами, всегда можно найти какой-нибудь разумный способ решения любого вопроса.

Связаться с нами можно:

 по телефонам: 8 (812) 938-8645

Гарантийный срок	6 месяцев
Дата продажи
Продавец

Накопитель на Li-Ion аккумуляторах «Вампирчик-Цифра» в интернет магазине ЭКОТЭКО

Интересно почитать

Часто задаваемые вопросы по солнечным батареям
Мир пылает
Свежий воздух дома без кондиционера? Легко!
Типы и особенности солнечных батарей для индивидуальной энергетической установки
Aereco. Наиболее часто задаваемые вопросы

Инструкция по эксплуатации Накопитель на Li-Ion аккумуляторах «Вампирчик-Цифра» v Инструкция по эксплуатации

страница 1

Похожие работы

Название работы	Кол-во страниц	Размер
Накопитель на Li-Ion аккумуляторах «Вампрчик-Литий»	1	83.85kb.
Инструкция по эксплуатации для используемой прошивки v 2	1	144.67kb.
Инструкция по эксплуатации москва 2000 г.. 3 Назначени	1	202.76kb.
Руководство по эксплуатации дизеля 1Д12-400; техническое описание. ..	3	802.65kb.
Инструкция по эксплуатации Осциллограф электронный типа С1-1	11	1315.44kb.
Инструкция по эксплуатации dmx-контроллера 3 Во избежание возгораний…	1	61.85kb.
Инструкция по эксплуатации (паспорт) г. Н. Новгород 2013	1	35.07kb.
Инструкция по эксплуатации dmx-контроллера 3 Инструкция по безопасности 3	1	57.06kb.
Инструкция по эксплуатации водонагреватель электрический серии wki.	1	33. 69kb.
Инструкция по эксплуатации Содержание Меры безопасности 4 Инструкция…	1	231.14kb.
Инструкция по эксплуатации любого мужского организма. Для тех, кто…	17	2842.21kb.
Строим архивы будущего: заметки по поводу строительства энергоэкономичных…	1	165.36kb.
Направления изучения представлений о справедливости	1	202.17kb.

Инструкция по эксплуатации Накопитель на Li-Ion аккумуляторах «Вампирчик-Цифра» v — страница №1/1

Накопитель на Li-Ion аккумуляторах «Вампирчик-Цифра». V.4.

Накопитель на Li-Ion аккумуляторах «Вампирчик-Цифра»

Инструкция по эксплуатации

Накопитель на Li-Ion аккумуляторах «Вампирчик-Цифра» v.4.

Инструкция по эксплуатации.

Накопитель предназначен для питания портативной техники, а также зарядки внешних Li-Ion(Li-Po) аккумуляторов 3.7 В и 7.4 В. Он имеет внутри два сменных Li-Ion 3.7 В аккумулятора ёмкостью по 2.8 Ач, размера 18650 (d=18мм, L=65мм).

Питание «Вампирчика» может выполняться от разных источников постоянного напряжения 5…20(25)В (солнечные батареи, различные адаптеры, USB порт компьютера и т.д.).

Конструктивно накопитель состоит из 5 основных частей: схемы зарядки, схемы контроля аккумуляторов, самих Li-Ion аккумуляторов, выходного повышающего стабилизатора и микроконтроллера, который обеспечивает измерение, индикацию напряжений и токов и контроль зарядки внешних аккумуляторов.

Схема зарядки внутренних аккумуляторов и выходной повышающий стабилизатор импульсные, для минимизации потерь.

Схема контроля обеспечивает безопасную зарядку-разрядку встроенных аккумуляторов и их защиту. При этом загораются соответствующие светодиоды индикации. Накопитель можно оставлять подключенным к питанию длительное время, он не перезарядится.

USB выход накопителя защищен от перенапряжения, от отключается при выставлении напряжения выше 6В.

Заряд аккумуляторов и питание потребителей может происходить одновременно.

Микроконтроллер (МК) позволяет измерять и выводить на дисплей напряжения в различных точках схемы и выходной ток. Также, в режиме зарядки внешних аккумуляторов он отключает зарядку, когда эти аккумуляторы зарядились, и сообщает об этом.

Входные разъёмы.

Круглый 5.5х2.1 мм и мини-USB. Служат для зарядки внутренних аккумуляторов «В-Ц». Их контакты запараллелены между собой. На эти входы подаётся напряжение зарядки «В-Ц» – 5…20(25)В.
Колодка контактов внутренних аккумуляторов. На неё выведены плюс и минус внутренних аккумуляторов.

Выходные разъёмы.

Выходной круглый разъём №1 (5.5х2.1 мм (центр плюс)) и №2 (нажимная колодка). На этих разъёмах можно выставить напряжение от 3.5 В до 15 В.
Выходной круглый разъём №3 (3.5х1.1 мм (центр плюс)) и №4 (USB). На этих разъёмах напряжение не поднимается выше 6В. Наличие этого напряжения показывает зелёный светодиод между ними.

Индикаторы.

Светодиод напряжения (зеленый) – светит всегда, когда на выходе есть напряжение.
Светодиод тока (желтый) – светит, если есть выходной ток. Яркость пропорциональна току.
Светодиод тока зарядки (желтый, над мини-USB) светит когда идёт зарядка внутренних аккумуляторов.
Светодиод конца зарядки (зелёный) – светит когда зарядка внутренних аккумуляторов закончилась.
Светодиод «USB = 5 В» (зелёный)– горит, когда на защищённых выходах № 3 и № 4 есть напряжение, примерно от 4. 5 В до 5.8 В.

Светодиод тока Светодиод напряжения
Плюс/минус внутреннего аккумулятора Выходы № 1 и № 2 (общие)
Переменные резисторы Установка Uвых
Главный выключатель Вкл/Откл фонаря

Джампер тока

Фонарь

(3 светодиода)

Кнопка вкл. МК

Индикатор

Джампер настройки на СБ
2 кнопки «выбор режима»

Аккумуляторы

Разъём программатора
Св.диод тока зарядки Св.диод «USB = 5В»
Св.диод конца зарядки

Выход № 3 (USB, отключаемый)
2 Входа для зарядки Выход № 4 (3.5 мм, отключаемый)
Рис.1. Расположение основных элементов.

ДИП-переключатель «Установка Uвых». Служит для задания выходного напряжения. Позиции:
4-я – 5.4 В, (для сотовых, КПК, плееров и т.д.)
3-я – 9. 5 В
2-я и 1-я – от 3.5 до 15 В (задается переменными резисторами (см.рис.2.)),
(Всегда включается в положение ON только один из движков, все остальные в позиции OFF)
Кнопка фонаря – включает фонарь из 3-х светодиодов. Работает независимо от других переключателей напрямую от внутренних аккумуляторов.
Джампер тока – задаёт максимальный выходной ток. Разомкнут – 0.5 А (для сотовых телефонов и т.п.), замкнут – до 1.5А (для КПК и т.п.).
«Кнопка вкл. МК» – включает микроконтроллер.
«Джампер настройки на СБ« – позволяет повысить мощность снимаемую с солнечной батареи (СБ). Имеет 3 состояния.
1. Джампер снят (либо расположен поперёк продольной оси корпуса «вампирчика») – заряжаемся всегда, т.е. при Uвх от 5В и выше. Установить при питании от USB и сол.бат. 6В.
2. Джампер стоит в продольном положении ближе к центру прибора – напряжение начала зарядки около 10…11В. Устанавливать в это положение для батарей с рабочим напряжением 12…13В (SunCharger SC 8/12, 11/12, 15/12).
3.Джампер стоит в продольном положении ближе к краю прибора – напряжение начала зарядки внутренних аккумуляторов около 14В. Устанавливать для солнечных батарей с рабочим напряжением 17В.
2 кнопки «выбора режима» при включенном МК задают канал измерения и режим работы МК.
Разъём программатора – служит для подключения внутрисхемного программатора для смены «прошивки» МК.
Главный выключатель – имеет 2 положения ВКЛ/ОТКЛ. Включает преобразователь, питающийся от внутренних аккумуляторов, чтобы получить на выходе заданное напряжение. Фонарь и питание МК можно подключать независимо от положения этого выключателя.

Питание «В-Ц» для зарядки внутренних акк. подаётся либо на мини-USB либо круглый разъём 5.5мм, расположенный рядом с ним. Их контакты запараллелены между собой, поэтому, чтобы источники напряжения не влияли друг на друга, втыкаться нужно только в один из них. Заряжать «»Вампирчик» можно в любой момент, разряжать его аккумуляторы перед этим не нужно.

При зарядке от 5В (от USB) от источника потребляется около 0.5А (согласно стандарту USB), поэтому зарядка будет достаточно долгой, около 12…15 часов, поэтому, для её ускорения, желательно использовать источник напряжения больше 6В, но не более 25 В, оптимально, 8…18В. Время полной зарядки при этом будет около 8…9 часов.

Когда идёт ток зарядки в аккумуляторы, то горит желтый светодиод зарядки. Зелёный зажигается при уровне зарядки около 85…90%. Затем, они горят оба и при полной зарядке желтый практичесаи полностью гаснет и горит только зеленый. Зарядка закончена и автоматически останавливается.

Обращаю внимание: когда воткнут разъем питания в зарядный вход, то всегда должен загореться один из «зарядных» светодиодов, желтый или зеленый, или оба вместе. Это критерий того, что зарядка началась. Если они не горят, то обычно либо отсутствует контакт в проводе, либо неправильно установлен джампер настройки на солнечную батарею.

Джампер настройки на солнечную батарею задает минимальное входное зарядное напряжение, с которого начинается зарядка «Вампирчика». Если этот джампер снят, то зарядка будет идти при напряжениях от 5В и выше, если установлен в левое (на рисунке) положение, то зарядка идёт при напряжениях от 10В…до 25В, если в правое, то от 14В до 25В.

Для солнечных батарей с рабочим напряжением около 13В следует устанавливать джампер в левое положение, для батарей с рабочим напряжением 17В, в правое, для солнечных батарей 5…9В джампер должен быть снят. Также снят или установлен в любое поперечное положение он должен быть при зарядке «Вампирчика» от USB.

Если источник, от которого производится зарядка достаточно мощный и обеспечивает выходной ток от 1А и больше, то джампер можно снять совсем (поставить поперёк), т. к. он не будет влиять на работу накопителя.

Все элементы управления (кроме главного выключателя) расположены под съёмной крышкой для предотвращения случайных переключений.

Выход стабилизатора защищен от короткого замыкания, при этом выходной ток равен примерно 0.7(1.9)А. Ток отдаётся в течение нескольких секунд, затем срабатывает термозащита. Термозащита также срабатывает при нагреве примерно 80 гр.С, поэтому не оставляйте «В-Ц» на жаре.

Максимальное значение выходного тока задается «Джампером тока» (см. Рис.1). Если он разомкнут, то ток будет меньше, если замкнут – больше. При зарядке сотовых телефонов, коммуникаторов и т.п. следует использовать меньший ток, как более безопасный для них. При зарядке КПК, если ему будет недостаточно 0.5А, следует замкнуть джампер тока, чтобы увеличить выходной ток до 1.5А.

Внимание!

При установке выходного напряжения на ДИП-переключателе допускается установка в положение ON только одного из 4-х движков. Если включить 2 или более, то напряжение на выходе будет повышенное (до 16В), что может повредить подключенные устройства. Поэтому при смене напряжения, отключайте Ваши гаджеты, что бы случайно не подать на них больше, чем нужно
При долгом хранении, аккумуляторы постепенно разряжаются, поэтому если накопитель не используется, периодически, хотя бы раз в 3 месяца, проверяйте уровень заряда и, если он ниже 30%, подзаряжайте его. Глубокий разряд может повредить аккумуляторы.
При смене аккумуляторов, устанавливайте аккумуляторы, одинаково заряженные, иначе, при большой разности напряжений на них, токи «перетечки» могут их повредить.
При зарядке «вампирчика» И выключенном выходном преобразователе (и только при выполнении этих двух условий одновременно), контроллер будет впадать в спячку, что выражается в мигании индикатора, поэтому если хочется наблюдать на индикаторе рост напряжения на аккумуляторах и другие параметры зарядки, просто включите «Вампирчик» главным выключателем.

Особенностью «Вампирчика» является возможность самостоятельной замены встроенных акк. (размер 18650). Используйте аккумуляторы без встроенной защиты, т.к. аккумуляторы с защитой на 1.5…2мм длиннее и не входят в батарейный отсек «В-Ц». При смене акк. соблюдайте полярность.

Включение МК в работу выполняется «Кнопкой вкл. МК» (см.Рис.1).

При включении МК, в течение 1 сек на индикаторе высвечивается уровень зарядки встроенных аккумуляторов в процентах с шагом в 10%. После этого (по умолчанию) происходит индикация выходного напряжения «В-Ц».

Перед индикацией цифрового значения, на дисплее примерно на 1 сек. высвечивается название того, что выводится. Пройдём по пунктам меню, нажимая, например, кнопку «Вниз».

По умолчанию, после включения и показа уровня заряда, высвечивается надпись

1. и выполняется измерение выходного напряжения «Вампирчика».

2. измерение выходного тока.

3. вход в режим зарядки внешних аккумуляторов на 3.7В (зарядное 4.2В).

4. вход в режим зарядки внешних аккумуляторов на 7.2…7.4В (зарядное 8.4В).

5. измерение напряжения на колодке выводов внутренних аккумуляторов. (В данной версии отключено и показывает всегда ноль.)

6. измерение напряжения на входе зарядки «В-Ц» (например, от солнечной батареи)

7. индикация уровня зарядки внутренних аккумуляторов в процентах.

8. индикация напряжения на внутренних аккумуляторах в Вольтах.

Примечание: Наличие 2х кнопок «вверх» и «вниз» позволяет быстрее добраться до нужного пункта меню. Т.е., н-р, если мы находимся в режиме измерения выходного напряжения (поз.1), то чтобы узнать уровень зарядки встроенных аккумуляторов совсем не обязательно 7 раз нажимать кнопку «вниз», достаточно 2х нажатий кнопки «вверх».

При снижении напряжения на внутренних аккумуляторах ниже 2. 9В МК для снижения потребления переходит в спящий режим. При этом индикатор гаснет. Лишь периодически с интервалом примерно в 2 сек. МК «просыпается», проверяет уровень напряжения на акк. и, если оно низкое, снова отключается. В эти моменты на индикаторе кратковременно зажигается цифра.

Зарядка внешних аккумуляторов.

«Вампирчик» может быть использован для зарядки внешних Li-Ion/Li-Pol аккумуляторов. В его контроллере «зашита» программа их зарядки. Но никаких механических соединителей к контактам заряжаемых аккумуляторов не сделано – их придется пользователю изготавливать самостоятельно.

Для зарядки внешних аккумуляторов нужно выполнить следующие действия.

Включить «В-Ц» и выставить напряжение на его выходе немного большее, чем требуется для полной зарядки – для аккумуляторов 3.7В можно выставить 5.4 В (поз.4 на ДИП-переключателе), либо 9.5В для аккумуляторов на 7.4 В (поз.3 на ДИП-перекл.)
Разомкнуть (снять) джампер тока, чтобы выходной ток «Вампирчика» не превышал 0. 5…0.6А.
Подключить заряжаемый аккумулятор к «Вампирчику» («В-Ц» имеет на выходе напряжение).
Выбрать кнопками режим зарядки аккумуляторов соответствующего напряжения. Т.е. для акк. на 3.6…3.7В выбираем режим «А4.2», а для акк. 7.2…7.4В выбираем режим «А8.4».
Через 1 сек. на дисплее будет показан уровень заряда заряжаемого аккумулятора в процентах, и ещё через 3…4 секунды включится режим зарядки этого аккумулятора, что будет отражено миганием всех точек индикатора.
После окончания зарядки МК отключит «В-Ц» на дисплее будет показана надпись .
Отключить аккумулятор от «В-Ц». Далее следует выключить МК или перезагрузить его, отключив и снова включив «Кнопкой вкл.МК».

! Важно ! Не отключайте питание МК когда идёт зарядка внешнего аккумулятора, поскольку в этом случае МК не сможет отключить зарядку, когда заряжаемый аккумулятор будет полон, и он с большой вероятностью будет повреждён, т. к. Li-Ion акк. не терпят перезаряда. Если питание МК (контроль заряда) было случайно отключено в процессе зарядки, то для продолжения работы просто снова кнопкой включите МК и войдите в данный режим, выбрав пункт меню «А4.2» или «А8.4» – контроль зарядки восстановится. Выключать силовую часть «Вампирчика» при этом не нужно.

Примечания:

2. После того, как зарядка началась допускается пользоваться кнопками «вверх» и «вниз» для просмотра других напряжений и токов. Зарядка не прерывается.

3. Если нужно досрочно прекратить зарядку, просто отключите аккумулятор и откл.-вкл. микроконтроллер кнопкой подачи питания на него.

4. Начав заряжать аккумулятор на 3.7В невозможно включить (без перезагрузки) режим зарядки аккумуляторов 7.4В. Это сделано для предотвращения повреждения акк. 3.7В.

5.Зарядка производится до напряжений чуть ниже максимальных для данного типа аккумуляторов, это сделано для безопасности и продлевает ресурс аккумуляторов, хотя он и заряжается не на 100%.
Особенности зарядки.

Минимальный ток зарядки, который выдаёт «В-Ц» составляет около 0.5А. Этот ток может оказаться слишком велик для зарядки некоторых акк. малой ёмкости (неск.сотен мАч) или старых, у которых высокое внутреннее сопротивление. Т.к. напряжение на акк. измеряется под током, то на малых акк. оно может достигать уровня срабатывания порога отключения (ок.4.25В) даже при не полностью заряженном акк.

Это выражается в том, что в скором времени после установки аккумулятора на зарядку, «В-Ц» выдает надпись «FULL» и отключается, при этом при проверке оказывается сильно недозаряженым.

Чтобы заряжать «мелкие» акк. необходимо ограничить их ток зарядки. Это можно сделать путем снижения зарядного напряжения на выходе «В-Ц». Для этого используем каналы 1 и 2 ДИП переключателя, т.к. на них можно выставить любое напряжение с помощью переменных резисторов.

Перед началом зарядки устанавливаем выходное напряжение лишь немного выше, чем конечное для зарядки аккумулятора. Т.е. 4.25…4.3В для акк. 3.7В и 8.4В для акк. 7.2…7.4В.
Ставим внешний акк. на зарядку и дожидаемся, когда индикатор уровня его заряда покажет примерно 80…90%. После чего, нажимая кнопки выбора режима переходим в режим индикации выходного тока (он же ток зарядки).
Вращая движок переменного резистора установки выходного напряжения, меняем ток зарядки до получения желаемого. Ток зарядки при этом мы просто видим на индикаторе. Обычно, для «мелких» или старых аккумуляторов бывает достаточно 100…200мА.
Ждём пока зарядка закончится. При этом можно наблюдать, уровень напряжения на акк.
Вообще говоря, ток зарядки при приближении к её окончанию, будет падать, поэтому, чтобы её сильно не затягивать, можно немного увеличить зарядный ток, как говорилось в п.3.
После окончания зарядки (FULL) можно измерить напряжение на заряженном аккумуляторе. Если оно меньше 4.2В (для акк.3.7В), то ток зарядки акк. можно ещё уменьшить для более полной зарядки. Но это не обязательно. Указанные выше настройки достаточно проделать один раз для конкретного аккумулятора.

Т.о. мы имеем возможность подобрать ток зарядки под любой, даже самый капризный аккумулятор.

Условия эксплуатации. Рабочая температура от -5 до +50^оС (ограничена возможностями аккумуляторов).

Известно, что Li-Ion аккумулятор со временем «стареет», теряя ёмкость, и этот процесс быстрее идет при высоких температурах, поэтому желательно избегать длительного нахождения накопителя на жаре. Хранение накопителя в прохладном сухом месте, наоборот, продлевает срок службы Li-Ion аккумуляторов.

Ни в коем случае, не промывайте платы спиртом, ацетоном или другими подобными жидкостями, т. к. это приводит к слипанию контактов кнопок и переключателей и порче «вампирчика». Используйте только чистую воду.
Гарантии и связь с нами. На накопитель предоставляется гарантия сроком 6 месяцев со дня продажи. Гарантия на аккумуляторы 1 месяц. За возможные повреждения оборудования при пользовании накопителем ответственность целиком лежит на пользователе.

Связаться с нами можно:

 по телефонам: 8 (495) 726-95-51.

 через форму для сообщений на нашем сайте: http://mobilpower.ru/contact_us.php

Гарантийный срок	6 месяцев
Дата продажи
Продавец

Ворвон Космический вампир Фигурка Бак Роджерс в 25-м

Multiverse Customs — ваш универсальный магазин 3D-печатных фигурок и аксессуаров! Заходите почаще, когда мы добавляем новые предложения.

Этот список представляет собой распечатанную на 3D-принтере фигурку Ворвона из версии Бака Роджерса 1979 года в 25 веке. Злой, ужасающий Ворвон появился в эпизоде «Космический вампир» в первом сезоне и был полон решимости превратить Вильму Диринг в вампиршу. У Ворвона 5 точек артикуляции (голова, руки, ноги) и его рука согнута так, что он может высосать жизненную энергию из ничего не подозревающей жертвы. Вы получите фигурку со схемой окраски, показанной на фотографиях.

ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ СЛЕДУЮЩИЕ ПРИМЕЧАНИЯ:

**ПРИМЕЧАНИЕ. Все предметы, продаваемые Multiverse Customs, считаются коллекционными моделями для взрослых и не предназначены для детей**

1. Фигурки раскрашены вручную, поэтому могут иметь небольшие отличия. или небольшие дефекты.

2. Обратите внимание, что индикатор «в наличии» означает, что я принимаю заказы на товар, и обычно не означает, что у меня есть нарисованные фигурки, ожидающие отправки. Мы отправим вашу раскрашенную фигурку как можно скорее, но, пожалуйста, поймите, что время выполнения заказа на раскрашенные фигурки намного больше, чем на неокрашенные. В зависимости от нескольких факторов (количество нарисованных фигурок в очереди, объем заказа и т. д.) доставка может занять от 2 до 4 недель. Если задержка превышает 4 недели, мы свяжемся с вами для обсуждения.

3. Продукция Multiverse Customs напечатана на 3D-принтере с использованием светочувствительной смолы. Пожалуйста, помните, что смола — это не то же самое, что пластик, используемый в обычных фигурках. Смола является твердым веществом и может быть хрупкой на небольших участках, таких как булавки, штифты, пальцы и большие пальцы. Поэтому, пожалуйста, помните, что на самом деле это не игрушки, а подвижные коллекционные модели для взрослых.

4. Фигурки, как правило, отправляются в собранном виде и упакованы в пластиковый пакет в двух конвертах, завернутых в пузырчатую пленку.

5. Чтобы снять руки или ноги, аккуратно поверните их, вытягивая. Чтобы вставить их, выровняйте штифт по отверстию, нажмите и аккуратно поверните конечность, вставляя ее. Из-за того, что смола может быть хрупкой, убедитесь, что вы держите конечность как можно ближе к суставу, чтобы уменьшить шанс сломать конечность. Если конечность напряжена, слегка надавите на сустав, чтобы повернуть его. Обратите внимание, что если схватить конец конечности и заставить ее повернуться, несмотря на сильное сопротивление, это может привести к поломке конечности.

6. Вы можете увидеть появление белого порошка при вставлении или удалении конечностей. Этот порошок представляет собой смолу, которая растирается трением и является совершенно нормальным износом, который происходит со всеми фигурками, даже с пластиковыми. Если суставы когда-либо станут слишком свободными или если рука или нога выпадут, вы можете использовать краску, лак для ногтей, скотч или даже плотную бумагу и поместить материал вокруг штифта, чтобы затянуть соединение.

7. ПРЕДУПРЕЖДЕНИЕ. Этот продукт поставляется с небольшими деталями, которыми маленькие дети могут подавиться. Храните фигурку и аксессуары в недоступном для детей месте.

Если у вас есть какие-либо вопросы или проблемы, пожалуйста, свяжитесь с нами перед заказом!

Гепатит V | Настоящая кровь Wiki

Нора, первый вампир, умерший от гепатита V

Гепатит V или Гепатит V для краткости, является вирулентным и смертельным штаммом вируса гепатита D, обнаруженным в оригинальном сериале HBO Настоящая кровь . Известно, что гепатит V поражает вампиров с первого сезона сериала. Он был создан людьми с использованием генной инженерии, которая модифицировала вирус гепатита D. В крови бывшей телеевангелиста Сары Ньюлин, ставшей буддисткой, содержится единственное известное лекарство. С антропоморфной точки зрения Hep-V является главным антагонистом седьмого и последнего сезона сериала.

Содержимое

1 Инфекция
2 Симптомы
3 История
- 3.1 Фон
- 3.2 Сезон 6
  - 3.2.1 «Ты меня не чувствуешь»
  - 3.2.2 «Вечером»
  - 3.2.3 «Мертвое мясо»
- 3.3 Сезон 7
- 3.4 Известные инфицированные
- 3.5 Держатели
- 3.6 Известный Вылеченный
- 3.7 Лечение

Заражение

Вирус работает, ослабляя своих жертв, и через некоторое время вызывает Истинную Смерть. Доктор Оверларк, главный врач исследовательской тюрьмы Vamp Camp, возглавил проект, который привел к созданию вируса гепатита V. Он создается путем мутации первоначального врага вампиров, вируса гепатита D. Гепатит D относительно безвреден для люди, может привести к тому, что вампиры будут слабыми в течение нескольких месяцев, и вампиры обычно просто должны беспокоиться о том, чтобы быть заколотыми в это время. Однако гепатит V был создан как смертельный аналог гепатита D. Доктор Оверларк и его команда считают, что новый штамм, который они создали, может распространяться через потребление, совокупление (вагинальное и анальное), а также инъекции и является очень заразным.

Симптомы

Гепатит V заметно распространяется по коже Норы темным синевато-черным цветом.

Вампир, зараженный смертельным штаммом гепатита V, начнет слабеть, терять силу и даже скорость. В течение часа или около того можно увидеть, как вирус распространяется по коже жертв, а их вены темнеют до синевато-черного цвета, который медленно покрывает жертв. Со временем вены покроют все тело жертвы, появляясь там, где проходят основные вены и артерии. Жертва также испытывает боль и дискомфорт, которые усиливаются по мере того, как вирус разрушает своего носителя изнутри. Через много часов после заражения вирус полностью истощает силы и силы своей жертвы, и они начинают чувствовать сильный жар во всем теле, что может сопровождаться жжением во всем теле, когда жертва приближается к своей истинной смерти. Похоже, что в среднем жертва погибнет от своего недуга в течение 24-48 часов после первого контакта с вирусом, если он будет доставлен непосредственно с помощью инъекции. Подразумевается, что другие носители могут продержаться гораздо дольше. Похоже, вирус в некотором роде так же реагирует на кровь вампиров, как и серебро; когда приходит время истинной смерти жертвы, они растворяются в куче крови, и кровь будет кипеть и дымиться в течение нескольких мгновений после настоящей смерти.

Вирус настолько силен, что даже кровь Лилит не способна вылечить его последствия («Вечером») , и еще не доказано, будет ли кровь Варлоу неэффективна против вируса. Гепатит V ослабляет своих жертв, прежде чем в конечном итоге обречь их на Настоящую Смерть. Он также ускоряет метаболизм вампира, заставляя его чрезмерно питаться. Этот голод приводит вампиров к дикости и жестокости из-за отчаяния, чего они обычно не проявляют.

История

Предыстория

Сезон 6

«Не чувствуй меня»

Нора после заражения вирусом гепатита V.

Первым вампиром, зараженным вирусом, стала Нора Гейнсборо, сестра Эрика Нортмана и потомок Годрика. Ей ввели его в качестве наказания Эрику за то, что он превратил дочь Трумэна Баррелла Уиллу в вампира. Нора умирает в течение дня после заражения вирусом. («Ты меня не чувствуешь»)

«Вечером»

С тех пор вирус был помещен в бутылки с Настоящей Кровью, чтобы все вампиры в Лагере Вампиров могли его проглотить, а некоторые были вынесены в мир, чтобы другие вампиры могли выпить. («Вечером»)

«Мертвое мясо»

Вирус поражает всех заключенных лагеря, которые пьют зараженную Настоящую Кровь. В число тех, кто избежал заражения, входят: Эрик Нортман, Уилла Баррелл, Тара Торнтон, Памела Суинфорд де Бофорт, Джессика Хэмби, Вайолет Мазурски, Джеймс и бывший телепроповедник из Братства Солнца Стив Ньюлин. Вирус также распространяется на большую часть популяции вампиров в мире, когда зараженная Tru Blood распространяется по всему миру. («Мертвое мясо»)

Сезон 7

Вирус также заразил Эрика во второй серии седьмого сезона «Я нашел тебя», а также Билла Комптона в конце пятой серии «Утраченное дело». Билл был заражен Сьюки Стакхаус, и вирус, похоже, мутировал в ускоренную форму через ее кровь. В то время как кровь фейри в целом при заражении может мутировать вирус, кровь фейри или халфлингов могущественной родословной заставляет вирус мутировать с чрезвычайно высокой скоростью. Будучи дальним потомком Найла Бриганта, Короля Фейри, кровь Сьюки привела к тому, что состояние Билла перешло с первой стадии на третью за считанные дни. Неизвестно, умер бы Билл от гепатита V, который он заразился от Сьюки из-за ее королевской волшебной крови.
