Что такое камеры с моторизированным объективом

Объективы с переменным фокусным расстоянием (вариообъективы или трансфокаторы) могут быть оснащены электроприводом. Это дает возможность с помощью пульта управления удаленно осуществлять процесс фокусирования и/или масштабирования. Например, при размещении проектора на потолке моторизированный объектив просто незаменим.

При помощи камер, оснащенных моторизированным объективом, оператор может работать с ней в режиме удаленного доступа. Он может дистанционно менять угол обзора камеры, приближать или удалять нужные объекты в кадре. Таким образом пользователь способен играть с детализацией текущей сцены.

Эксперты в последнее время отмечают стремительный рост спроса на этот вид камер. Особенно популярны они в сфере видеонаблюдения. При создании систем видеонаблюдения пользователей подкупает их удобство, функциональность и производительность.

Помимо легкой регулировки фокусного расстояния камеры, моторизованный объектив способствует упрощению монтажа – фокусировка производится в автоматическом режиме.

Существуют и еще более продвинутые моторизированные объективы. Управление ими осуществляется удаленно, а настройка производится после завершения процесса монтажа. Здесь за настройку линз «отвечают» микропровода (отдельно можно регулировать фокус и зум). Команды им также задают операторы.

В каких случаях лучше всего задействовать подобные объективы?

Оптимальным их применение будет, например, при необходимости дистанционной настройки камеры или размещении агрегата на значительной высоте.

В случае наличия у моторизированного объектива функции автоматической фокусировки, его называют трансфокаторным.

Эффект неизменного пребывания изображения в фокусе при смене масштаба достигается техникой взаимосвязанного перемещения блоков линз трансфокаторного объектива. Кроме того, существуют трансфокаторы с тремя моторами. Последние отвечают за масштабирование и фокусировку, а также управляют диафрагмой. Это один из самых совершенных видов трансфокаторов.

Однако одной лишь настройкой камеры «деятельность» трансфокаторных объективов не ограничивается. Специалисты называют еще одну их важную функцию – панорамирование. Говоря простыми словами, это – процесс моментального приближения (например, при слежке за тем или иным человеком). Подобными объективами зачастую снаряжают поворотные камеры. Последние способны осуществлять смену направления и зума, охватывая таким образом большее пространство.

Что такое камеры с вариообъективом

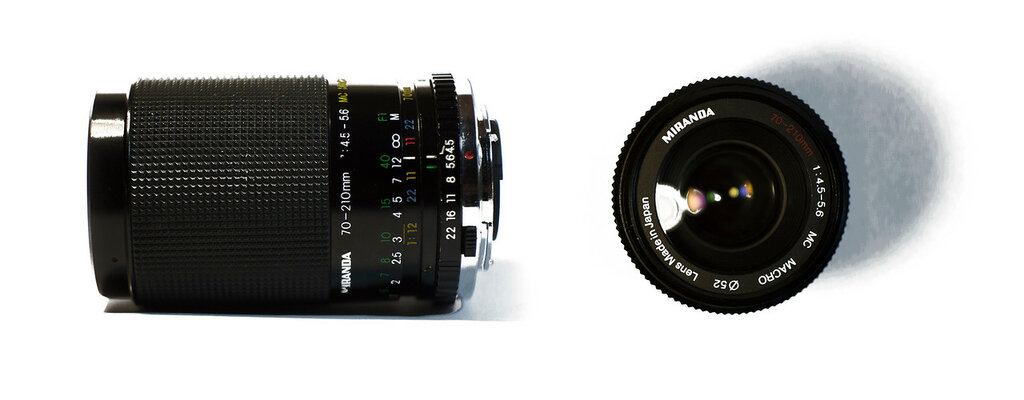

Вариообъективом называют объектив камер видеонаблюдения, у которого может мягко или постепенно изменяться фокусное расстояние. Его еще называют трансфокатором или зум-объективом. Если смена происходит плавно, его называют панкратическим.

Этот вид объективов любят операторы на ТВ и в кино. Активно используют их и фотографы – вариообъективы могут менять величину изображения во время съемки с одной позиции. Но особенно такую аппаратуру любят монтажники видеонаблюдения. Ведь благодаря ей можно наиболее эффективно осуществлять функцию слежения и распознавания различных объектов.

Нередко можно встретить иное обозначение вариообъектива — нередко его называют «трансфокатор», или – «зум». Специалисты по видеонаблюдению широко используют камеры с вариообъективом благодаря удобным возможностям регулировать фокус, изменять масштаб изображения, варьировать угол обзора.

Обзор видеокамеры с вариофокалом 2.8 — 16 мм при различном фокусном расстоянии:

В силу того, что у современных трансфокаторов спектр фокусных расстояний практически полностью перекрывает все запросы, у пользователей появляется возможность обходиться без замены оптики с помощью единственного панкратического объектива. То же самое касается и аматорской аппаратуры с несъемными объективами, к которой относятся любительские видеокамеры и псевдозеркальные фотоаппараты.

Впрочем, считается, что из-за повышенного числа деталей и преломляющих поверхностей, панкратические объективы выдают изображения заниженного качества, в отличие от дискретной оптики. Усложненное строение выступает причиной высокого рассеивания света, что, в свою очередь, ведет к понижению контрастности полученной картинки и слабой детализации. Помимо этого, у вариообъективов более низкий уровень светосилы, отнюдь немалые габариты и значительный вес. Анаморфотные трансфокаторы, в которых проблема светосилы проявляется характерным образом, используются для съемки в формате широкого экрана.

Важнейшим условием аккуратного кадрирования в съемке вариообъективом является выведение в режиме реального времени изображения на дисплей. В силу этого, трансфокаторы могут быть задействованы исключительно на киношных камерах с зеркальным обстюратором или однообъективных «зеркалках». Зум-объективы для камер с обычным обтюратором необходимо обеспечивать встроенным визирным устройством делительного типа. А это удорожает вариообъектив.

Существует возможность усовершенствовать дальномерные фотографические аппараты. Для этого нужно добавить трансфокаторы с опцией ступенчатого изменения фокусного расстояния. Правда, тогда появятся некоторые проблемы в синхронизации с видоискателем — только это обстоятельство препятствует популярности такой техники. Однако стоит отметить, что очень широко стали применяться панкратические объективы – ведь если задействовать цифровой видоискатель, ими можно пользоваться без каких-либо ограничений.

Устройство фотообъектива. Вариообъектив. | ДРУГ ФОТОАППАРАТ

Выбранная ранее тема — устройство цифрового фотоаппарата требует продолжения. В опубликованных статьях уделялось внимание светочувствительному сенсору фотокамеры — матрице. Это безусловно важнейший элемент фотокамеры, но для того, чтобы получить изображение на светочувствительной матрице, необходимо направить световой поток на ее поверхность. Для этого служит объектив фотоаппарарта, который проектирует изображение, получаемое от реального объекта съемки на матрицу.
Рассмотрим устройство объектива, в частности вариообъектива фотоаппарата.

В наше время большая часть фотоаппаратов оснащена объективами с переменным фокусным расстоянием или вариообъективами, которые обладают техническими возможностями для масштабирования (zooming) изображения.
Вообще объективы с регулируемым фокусным расстоянием появились впервые в середине 50-х годов. Тогда они применялись, в основном, в телекамерах.

Следует отметить, что до этого времени телекамеры были оборудованы специальной турелью, на которой крепилось несколько объективов с разными фокусными расстояниями. При необходимости, в зависимости от условий съемки, нужный объектив устанавливался поворотом турели.
Конечно гораздо удобнее пользоваться одним объективом, но способным перестраивать фокусное расстояние.  Потребности в этом в особенности имеются у телевизионщиков. При репортажной съемке оперативность имеет большое значение, и наличие объектива, способного быстро менять свое фокусное расстояние — это важное достоинство и  гораздо удобнее, чем иметь несколько сменных объективов.
Для оснащения фотоаппаратов вариообъективы или трансфокаторы начали применяться также уже довольно давно.
Так в Советском Союзе в 1964 – 68 г.г. производился  фотоаппарат  “Зенит -6″, который был оснащен
объективом
— трансфокатором “Рубин”.

Фотоаппарат “Зенит-6″ штатно комплектовался первым советским вариообъективом, как тогда его называли – трансфокатором, состоящим из 14 линз – “Рубин”.

Фотообъектив “Рубин-1″.

Объектив “Рубин” 2,8/37-80 мм, фокусное расстояние регулировалось от 37мм (практически широкоугольник) до 80 мм (портретный объектив),  был скопирован с объектива Zoomar 36-82 мм от фирмы Voigtlander.

Устройство вариообъектива.

Упрощенно оптическая схема вариообъектива приведена на рис.1.

Рис.1 Оптическая схема вариообъектива.

Объектив состоит из нескольких линз, которые конструктивно объединены в группы по функциональному назначению:
Группа 1 — фронтальная группа.

Эта группа выполняет функцию фокусировки объектива. Эту группу принято называть объектной линзой объектива. Передняя и задняя линзы этой группы неподвижны. Для обеспечения фокусировки двигаются только внутренние линзы этой группы. Такая фокусировка называется внутренней фокусировкой (Inner Focus).
Группа 2 — группа линз, которая осуществляет главную функцию вариообъектива — переменное фокусное расстояние. Эта группа состоит из двух подгрупп:
подгруппа 2.1 осуществляет перемещение по линейному закону,
подгруппа 2.2 перемещается по нелинейному закону.
За вариогруппой линз располагается ирисовая диафрагма.
Группа 3 — неподвижные линзы (представляют собой окуляр). Функция этой группы — обеспечивать неподвижность плоскости изображения. Поскольку объектив проецирует изображение на поверхность матрицы, то необходимо точное и неподвижное расположение в пространстве плоскости изображения.
Линзы имеют как правило сферическую поверхность. В последние годы с целью лучшего исправления аберраций (искажений) объектива стали применяться и асферические линзы, т.
 е. линзы, поверхность которых может быть не шаровой более сложной (параболической, эллиптической и т. д). Расчет таких линз более сложен.
Одна из особенностей современных объективов — большое число линз. С этим связан и недостаток таких объективов — большое число границ перехода из среды с одним коэффициентом преломления (стекло) в среду с другим коэффициентом — воздух или другое стекло. На этих границах происходит не только преломление световых лучей, но и отражение и частичная поляризация. Многократные отражения лучей создают световые блики в тех местах изображения, в которых они не должны быть.

На данном снимке блики, появившиеся при отражении солнечных лучей от линз объектива. Видно изображение диафрагмы.

Для борьбы с этим эффектом применяется просветление линз, т. е. покрытие их тонкой пленкой соответствующего материала (просветляющее покрытие), которая исключает возникновение отраженных лучей. Но не все линзы, в частности внутренние, можно изготовить с таким покрытием.

Поэтому проблема появления бликов для многолинзовых объективов остается. Особенно эти блики проявляются при прямом попадании солнечного света в объектив.

Параметры вариообъектива описаны в следующей статье.

Предлагаю Вам также посмотреть видеоурок по фотошопу о ретуши портрета от Евгения Карташова:

Поделиться в соц. сетях

Об авторе

Я живу в г Новосибирске. Образование высшее — НГТУ, физикотехнический факультет. В настоящее время на пенсии. Семья: жена, две дочери, две внучки. Работал в последнее время в электронной промышленности в ОКБ по разработке и производству приборов ночного видения. Люблю музыку- классику, джаз, оперу, балет. Главное увлечение — любительская фотография.

Элементы управления вариообъектива | Телекоммуникации вчера, сегодня, завтра

Элементы управления вариообъектива

Существует два основных метода регулирования фокусного расстояния вариообъектива:

Прямое управление: Выполняется вращением кольца или поворотом рычага на корпусе объектива. Несмотря на то, применяя такой тип непосредственного управления, действия по тонкому изменению масштабирования выполнить нелегко, это метод очень прост и позволяет быстро менять масштаб изображения. Основное преимущество этого вида управления состоит в том, что, в отличие от моторизованных систем масштабирования, он совершенно бесшумен. На большинстве ENG / EFP камер, вы можете отключить моторизованные (с серво-приводами) элементы управления объективом  и регулировать масштаб вручную.

Управление с серво-приводом: Действия вариообъектива контролируются небольшим реверсивным электрическим мотором  с регулируемой скоростью.

На камерах ENG / EFP камеры, переключатель мгновенного масштабирования является частью кожуха объектива. На переносных камерах, или камерах для установки на плечо пальцами правой руки оператор может легко управлять двусторонним переключателем мгновенного масштабирования.

Нажатие на кнопку «W» (широкоугольный) приводит к уменьшению масштаба и объектив переводится в свое самое широкоугольное положение, нажатие на кнопку «T «(теле-фото) приводит к увеличению масштаба объектива, что удлиняет фокусное расстояние. Если оператор отпустит переключатель, то масштаб может быть зафиксирован в любой точке диапазоне его изменения. Подавляющее большинство вариообъективов также имеют регулируемую скорость трансфокации. В современных студиях сегодня большинство функций управления настройсками вариообъектива телевизионной камеры выполняется при помощи новейшей вычислительной техники. В частности, многие студии используют компьютеры Acer Aspire-X3990 и подключенные к ним роутеры и беспроводные маршрутизаторы.

На больших камерах, например, на больших студийных и полевых камерах, дистанционное управление сервопривода, как правило, расположено на одной из рукояток управления панорамирования, находящихся на штативе Эти элементы управления обеспечивают гладкое, непрерывное изменение масштаба, особенно во время очень медленного перемещения камеры.

Для того, чтобы уменьшить масштаб подпружиненный палец рычага управления поворачивается влево, а для его увеличения – вправо. Легкое нажатие на рычаг большим пальцем приводит к медленному масштабированию, сильное нажатие дает быстрый наезд/отъезд. Вы скоро будете чувствовать, как требуется отрегулировать давление пальца для того, чтобы управлять скоростью масштабирования.

Также интересно прочитать

Фокусное расстояние и размер изображения
Угол объектива
Кадр, снимаемый теле-фото объективом
Искажения широкоугольного объектива
Работа с камерой
Вариообъектив
Элементы управления вариообъектива

Вариообъектив, оптическое устройство и способ изготовления вариообъектива

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к вариообъективу, оптическому устройству и способу изготовления вариообъектива.

УРОВЕНЬ ТЕХНИКИ

Предпринимаются попытки осуществления дальнейшей миниатюризации и повышения увеличения вариообъектива, который используют в качестве изображающего объектива в видеокамере, электронной фотокамере или аналогичном устройстве (см. патентный документ 1).

ПЕРЕЧЕНЬ ИСТОЧНИКОВ ИЗ УРОВНЯ ТЕХНИКИ

ПАТЕНТНЫЙ ДОКУМЕНТ

Патентный документ 1: публикация № 2010-160242(А) заявки на патент Японии.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

ЗАДАЧИ, РЕШАЕМЫЕ ИЗОБРЕТЕНИЕМ

В последние годы существует потребность в дальнейшем повышении увеличения.

С учетом изложенного выше задача настоящего изобретения заключается в создании вариообъектива, идеального для видеокамеры и электронной фотокамеры с твердотельным датчиком изображения, имеющего более высокую кратность масштабирования, чем известные вариообъективы, компактного и обеспечивающего очень высокое качество изображения и большее увеличение, а также создания оптического устройства и способа изготовления вариообъектива.

СРЕДСТВА ДЛЯ РЕШЕНИЯ ЗАДАЧ

Для решения этой задачи согласно настоящему изобретению предложен вариообъектив, имеющий, по порядку от объекта, первую линзовую группу, имеющую положительную преломляющую способность; вторую линзовую группу, имеющую отрицательную преломляющую способность; третью линзовую группу, имеющую положительную преломляющую способность; и четвертую линзовую группу, имеющую положительную преломляющую способность, при этом первая линзовая группа включает в себя только, по порядку от объекта, линзу, склеенную из отрицательной линзы и положительной линзы, и положительную менисковую линзу, имеющую выпуклую поверхность, обращенную к объекту, апертурная диафрагма для определения яркости расположена на стороне объекта третьей линзовой группы, при масштабировании изображения все четыре группы перемещаются и апертурная диафрагма перемещается вместе с третьей линзовой группой, и удовлетворяется следующее условное выражение:

νdp1>85,0,

где νdp1 обозначает число Аббе положительной линзы, которая в первой линзовой группе расположена наиболее близко к объекту, при d-линии в качестве эталона.

В настоящем изобретении предпочтительно, чтобы при масштабировании изображения вторая линзовая группа однократно перемещалась к плоскости изображения и затем перемещалась к объекту.

В настоящем изобретении предпочтительно, чтобы удовлетворялось следующее условное выражение:

νdp2>60,0,

где νdp2 обозначает число Аббе положительной линзы, которая в первой линзовой группе расположена наиболее близко к плоскости изображения, при d-линии в качестве эталона.

В настоящем изобретении предпочтительно, чтобы вторая линзовая группа включала в себя только, по порядку от объекта, отрицательную линзу, отрицательную линзу, положительную линзу и отрицательную линзу.

В настоящем изобретении предпочтительно, чтобы третья линзовая группа включала в себя только, по порядку от объекта, положительную линзу, линзу, склеенную из положительной линзы и отрицательной линзы, и положительную линзу.

В настоящем изобретении предпочтительно, чтобы четвертая линзовая группа включала в себя только линзу, склеенную из положительной линзы и отрицательной линзы, которые расположены по порядку от объекта.

В настоящем изобретении предпочтительно, чтобы удовлетворялось следующее условное выражение:

0,05<(-fG2)/fG1<0,15,

где fG1 обозначает фокусное расстояние первой линзовой группы и fG2 обозначает фокусное расстояние второй линзовой группы.

В настоящем изобретении предпочтительно, чтобы удовлетворялось следующее условное выражение:

0,200<νdn1/νdp1<0,400,

где νdn1 обозначает число Аббе отрицательной линзы, которая в первой линзовой группе расположена наиболее близко к объекту, при d-линии в качестве эталона и νdp1 обозначает число Аббе положительной линзы, которая в первой линзовой группе расположена наиболее близко к объекту, при d-линии в качестве эталона.

В настоящем изобретении предпочтительно, чтобы при масштабировании изображения четвертая линзовая группа однократно перемещалась к объекту и затем перемещалась к плоскости изображения.

В настоящем изобретении предпочтительно, чтобы третья линзовая группа включала в себя по меньшей мере одну асферическую линзу.

Согласно настоящему изобретению предложено оптическое устройство (например цифровая фотокамера САМ согласно представленному варианту осуществления), включающий в себя вариообъектив.

Согласно настоящему изобретению предложен способ изготовления вариообъектива, включающего в себя, по порядку от объекта, первую линзовую группу, имеющую положительную преломляющую способность, вторую линзовую группу, имеющую отрицательную преломляющую способность, третью линзовую группу, имеющую положительную преломляющую способность, и четвертую линзовую группу, имеющую положительную преломляющую способность, при этом способ включает в себя установку каждой линзы в корпус объектива таким образом, чтобы первая линзовая группа включала в себя только, по порядку от объекта, линзу, склеенную из отрицательной линзы и положительной линзы, и положительную менисковую линзу, имеющую выпуклую поверхность, обращенную к объекту, при масштабировании изображения перемещались все четыре группы и апертурная диафрагма для определения яркости перемещалась вместе с третьей линзовой группой, и удовлетворялось следующее условное выражение:

νdp1>85,0,

где νdp1 обозначает число Аббе положительной линзы, которая в первой линзовой группе расположена наиболее близко к объекту, при d-линии в качестве эталона.

ПОЛЕЗНЫЕ ЭФФЕКТЫ ИЗОБРЕТЕНИЯ

Согласно изобретению можно иметь вариообъектив, который является идеальным для видеокамеры и электронной фотокамеры с твердотельным датчиком изображения, обладает более высокой кратностью масштабирования, чем известные вариообъективы, компактен и обеспечивает очень высокое качество изображения и большее увеличение, а также иметь оптическое устройство и способ изготовления вариообъектива.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

На чертежах:

фиг. 1 — конфигурация вариообъектива согласно примеру 1 и иллюстрация положений компонентов вариообъектива при переходе от конечного положения (W) широкоугольного объектива к конечному положению (Т) телеобъектива;

фиг. 2А и фиг. 2В — графики, показывающие различные аберрации вариообъектива согласно примеру 1, где фиг. 2А — графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в конечном положении широкоугольного объектива, и фиг. 2В — графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в положении промежуточного фокусного расстояния относительно конечного положения широкоугольного объектива;

фиг. 3А и фиг. 3В — графики, показывающие различные аберрации вариообъектива согласно примеру 1, где фиг. 3А — графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в положении промежуточного фокусного расстояния относительно конечного положения телеобъектива, и фиг. 3В — графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в конечном положении телеобъектива;

фиг. 4 — конфигурация вариообъектива согласно примеру 2 и иллюстрация положений компонентов вариообъектива при переходе от конечного положения (W) широкоугольного объектива к конечному положению (Т) телеобъектива;

фиг. 5А и фиг. 5В — графики, показывающие различные аберрации вариообъектива согласно примеру 2, где фиг. 5А — графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в конечном положении широкоугольного объектива, и фиг. 5В — графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в положении промежуточного фокусного расстояния относительно конечного положения широкоугольного объектива;

фиг. 6А и фиг. 6В — графики, показывающие различные аберрации вариообъектива согласно примеру 2, где фиг. 6А — графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в положении промежуточного фокусного расстояния относительно конечного положения телеобъектива, и фиг. 6В — графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в конечном положении телеобъектива;

фиг. 7 — конфигурация вариообъектива согласно примеру 3 и иллюстрация положений компонентов вариообъектива при переходе от конечного положения (W) широкоугольного объектива к конечному положению (Т) телеобъектива;

фиг. 8А и фиг. 8В — графики, показывающие различные аберрации вариообъектива согласно примеру 3, где фиг. 8А — графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в конечном положении широкоугольного объектива, и фиг. 8В — графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в положении промежуточного фокусного расстояния относительно конечного положения широкоугольного объектива;

фиг. 9А и фиг. 9В — графики, показывающие различные аберрации вариообъектива согласно примеру 3, где фиг. 9А — графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в положении промежуточного фокусного расстояния относительно конечного положения телеобъектива, и фиг. 9В — графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в конечном положении телеобъектива;

фиг. 10 — конфигурация вариообъектива согласно примеру 4 и иллюстрация положений компонентов вариообъектива при переходе от конечного положения (W) широкоугольного объектива к конечному положению (Т) телеобъектива;

фиг. 11А и фиг. 11В — графики, показывающие различные аберрации вариообъектива согласно примеру 4, где фиг. 11А — графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в конечном положении широкоугольного объектива, и фиг. 11В — графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в положении промежуточного фокусного расстояния относительно конечного положения широкоугольного объектива;

фиг. 12А и фиг. 12В — графики, показывающие различные аберрации вариообъектива согласно примеру 4, где фиг. 12А — графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в положении промежуточного фокусного расстояния относительно конечного положения телеобъектива, и фиг. 12В — графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в конечном положении телеобъектива;

фиг. 13 — виды цифрового фотоаппарата (оптического устройства), включающего в себя вариообъектив согласно этому варианту осуществления, где фиг. 13А — вид спереди, фиг. 13В — вид сзади;

фиг. 14 — поперечное сечение по линии А-А’ на фиг. 13А: и

фиг. 15 — блок-схема последовательности действий способа изготовления вариообъектива согласно этому варианту осуществления.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

Теперь с обращением к чертежам будут описаны варианты осуществления настоящего изобретения. Как показано на фиг. 1, вариообъектив ZL согласно этому варианту осуществления включает в себя, по порядку от объекта, первую линзовую группу G1, имеющую положительную преломляющую способность, вторую линзовую группу G2, имеющую отрицательную преломляющую способность, третью линзовую группу G3, имеющую положительную преломляющую способность, и четвертую линзовую группу G4, имеющую положительную преломляющую способность, и при этом первая линзовая группа G1 включает в себя только, по порядку от объекта, линзу, склеенную из отрицательной линзы L11 и положительной линзы L12, и положительную менисковую линзу L13, имеющую выпуклую поверхность, обращенную к объекту, апертурная диафрагма S для определения яркости расположена на стороне объекта третьей линзовой группы G3, а при масштабировании изображения все четыре группы с G1 по G4 перемещаются и апертурная диафрагма S перемещается вместе с третьей линзовой группой G3. Благодаря этой конфигурации поперечная хроматическая аберрация и сферическая аберрация, порождаемые в первой линзовой группе G1, могут быть в достаточной степени скорректированы. В результате поперечная хроматическая аберрация и сферическая аберрация, порождаемые в конечном положении масштабирования изображения при фотографировании с телеобъективом, могут быть в достаточной степени скорректированы.

При масштабировании изображения апертурная диафрагма S, предназначенная для определения яркости, перемещается вместе с третьей линзовой группой G3, вследствие чего флуктуация диаметра светового потока, который проходит через третью линзовую группу G3, может быть подавлена, а флуктуация сферической аберрации при масштабировании изображения может быть хорошо скорректирована.

Вариообъектив ZL согласно этому варианту осуществления удовлетворяет следующему условному выражению (1).

νdp1>85,0, (1)

где νdp1 обозначает число Аббе положительной линзы L12, которая в первой линзовой группе G1 расположена наиболее близко к объекту, при d-линии (длине волны 587,56 нм) в качестве эталона.

Условное выражение (1) предназначено для точного определения значения числа Аббе положительной линзы L12, которая в первой линзовой группе G1 расположена наиболее близко к объекту. Если нижнее предельное значение из условного выражения (1) не достигается, достаточная коррекция поперечной хроматической аберрации, порождаемой в первой линзовой группе G1, становится трудной. В результате достаточная коррекция поперечной хроматической аберрации в конечном положении масштабирования изображения при фотографировании с телеобъективом становится трудной, что нежелательно.

Для достоверного проявления положительного эффекта этого варианта осуществления предпочтительно, чтобы нижнее предельное значение из условного выражения (1) составляло 87,5. Для проявления положительного эффекта варианта осуществления особенно предпочтительно, чтобы нижнее предельное значение из условного выражения (1) составляло 90,0.

В вариообъективе ZL согласно этому варианту осуществления предпочтительно, чтобы при масштабировании изображения вторая линзовая группа G2 однократно перемещалась к плоскости изображения и затем перемещалась к объекту. Благодаря этой конфигурации флуктуация положения плоскости изображения вследствие масштабирования изображения может быть в достаточной степени скорректирована.

В вариообъективе ZL согласно этому варианту осуществления предпочтительно, чтобы удовлетворялось следующее условное выражение (2).

νdp2>60,0, (2)

где νdp2 обозначает число Аббе положительной линзы L13, которая в первой линзовой группе G1 расположена наиболее близко к плоскости изображения, при d-линии (длине волны 587,56 нм) в качестве эталона.

Условное выражение (2) предназначено для точного определения значения числа Аббе положительной линзы L13, которая в первой линзовой группе G1 расположена наиболее близко к плоскости изображения. Если нижнее предельное значение из условного выражения (2) не достигается, достаточная коррекция поперечной хроматической аберрации, порождаемой в первой линзовой группе G1, становится трудной. В результате достаточная коррекция поперечной хроматической аберрации в конечном положении масштабирования изображения при фотографировании с телеобъективом становится трудной, что нежелательно.

Для достоверного проявления положительного эффекта этого варианта осуществления предпочтительно, чтобы нижнее предельное значение из условного выражения (2) составляло 70,0. Для проявления положительного эффекта варианта осуществления особенно предпочтительно, чтобы нижнее предельное значение из условного выражения (2) составляло 80,0.

В вариообъективе ZL согласно этому варианту осуществления предпочтительно, чтобы вторая линзовая группа G2 включала в себя только, по порядку от объекта, отрицательную линзу L21, отрицательную линзу L22, положительную линзу L23 и отрицательную линзу L24. Благодаря этой конфигурации астигматизм в конечном положении масштабирования изображения при фотографировании с широкоугольным объективом может быть в достаточной степени скорректирован.

В вариообъективе ZL согласно этому варианту осуществления предпочтительно, чтобы третья линзовая группа G3 включала в себя только, по порядку от объекта, положительную линзу L31, линзу, склеенную из положительной линзы L32 и отрицательной линзы L33, и положительную линзу L34. Благодаря этой конфигурации флуктуация продольной хроматической аберрации и сферической аберрации вследствие масштабирования изображения может быть в достаточной степени скорректирована.

В вариообъективе ZL согласно этому варианту осуществления предпочтительно, чтобы четвертая линзовая группа G4 включала в себя только линзу, склеенную из положительной линзы L41 и отрицательной линзы L42, которые расположены по порядку от объекта. Благодаря этой конфигурации поперечная хроматическая аберрация в положении масштабирования изображения при фотографировании с объективом с промежуточным фокусным расстоянием может быть в достаточной степени скорректирована.

В вариообъективе ZL согласно этому варианту осуществления предпочтительно, чтобы удовлетворялось следующее условное выражение (3).

0,05<(-fG2)/fG1<0,15, (3)

где fG1 обозначает фокусное расстояние первой линзовой группы G1 и fG2 обозначает фокусное расстояние второй линзовой группы G2.

Условным выражением (3) точно определяется отношение фокусного расстояния первой линзовой группы G1 к фокусному расстоянию второй линзовой группы G2. Если верхнее предельное значение из условного выражения (3) превышается, поперечная хроматическая аберрация и сферическая аберрация, порождаемые в первой линзовой группе G1, возрастают и коррекция поперечной хроматической аберрации и сферической аберрации вследствие масштабирования изображения становится трудной, что нежелательно. Если нижнее предельное значение из условного выражения (3) не достигается, астигматизм, порождаемый во второй линзовой группе G2, возрастает и коррекция астигматизма вследствие масштабирования изображения становится трудной, что нежелательно.

В вариообъективе ZL согласно этому варианту осуществления предпочтительно, чтобы удовлетворялось следующее условное выражение (4).

0,200<νdn1/νdp1<0,400, (4)

где νdn1 обозначает число Аббе отрицательной линзы, которая в первой линзовой группе расположена наиболее близко к объекту, при d-линии (длине волны 587,56 нм) в качестве эталона, и νdp1 обозначает число Аббе положительной линзы, которая в первой линзовой группе расположена наиболее близко к объекту, при d-линии (длине волны 587,56 нм) в качестве эталона.

Условным выражением (4) точно определяется отношение числа Аббе отрицательной линзы L11, которая в первой линзовой группе G1 расположена наиболее близко к объекту, к числу Аббе положительной линзы L12, которая в первой линзовой группе G1 расположена наиболее близко к объекту. Если верхнее предельное значение из условного выражения (4) превышается, поперечная хроматическая аберрация, порождаемая в первой линзовой группе G1, возрастает и коррекция поперечной хроматической аберрации при масштабировании изображения становится трудной, что нежелательно. Если нижнее предельное значение из условного выражения (4) не достигается, достаточная коррекция продольной хроматической аберрации вследствие масштабирования изображения становится трудной, что нежелательно.

Для достоверного проявления положительного эффекта этого варианта осуществления предпочтительно, чтобы верхнее предельное значение из условного выражения (1) составляло 0,390. Для достоверного проявления положительного эффекта этого варианта осуществления предпочтительно, чтобы нижнее предельное значение из условного выражения (1) составляло 0,250.

В вариообъективе ZL согласно этому варианту осуществления предпочтительно, чтобы при масштабировании изображения четвертая линзовая группа G4 однократно перемещалась к объекту и затем перемещалась к плоскости изображения. Благодаря этой конфигурации флуктуация положения плоскости изображения вследствие масштабирования изображения может быть в достаточной степени скорректирована.

В вариообъективе ZL согласно этому варианту осуществления предпочтительно, чтобы третья линзовая группа G3 включала в себя по меньшей мере одну асферическую линзу. Благодаря этой конфигурации флуктуация сферической аберрации вследствие масштабирования изображения может быть в достаточной степени скорректирована.

На фиг. 13 и фиг. 14 показана конфигурация цифровой фотокамеры САМ (оптического устройства) в качестве оптического устройства, включающего в себя упомянутый выше вариообъектив ZL. Когда на цифровой фотокамере САМ нажимают кнопку питания (не показанную), затвор (не показанный) изображающего объектива (вариообъектива ZL) спускается, а свет от объекта собирается вариообъективом ZL и образует изображение на элементе С изображения (например, на основе приборов с зарядовой связью или комплементарной структуры металл-оксид-полупроводник), который расположен в плоскости I изображения (см. , например, фиг. 1). Изображение объекта, образованное на элементе С изображения, отображается на жидкокристаллическом мониторе М, расположенном на задней стороне цифровой фотокамеры САМ. Пользователь определяет композицию изображения объекта, рассматривая изображение на жидкокристаллическом мониторе М, затем нажимает кнопку В1 спуска для захвата изображения объекта элементом С изображения и сохраняет его в запоминающем устройстве (непоказанном).

Эта фотокамера САМ включает в себя вспомогательный светоизлучающий блок D, который излучает вспомогательный свет, когда объект находится в темноте, кнопку В2 (W-T) для масштабирования изображения, формируемого изображающим вариообъективом ZL, от конечного положения (W) широкоугольного объектива до конечного положения (Т) телеобъектива и функциональную клавишу В3, которую используют для задания различных состояний цифровой фотокамеры САМ. На фиг. 13 показан компактный фотоаппарат, в котором объединены фотокамера САМ и вариообъектив ZL, но оптическим устройством может быть однообъективный зеркальный фотоаппарат, в котором корпус объектива, включающий в себя вариообъектив ZL, и корпус фотоаппарата могут быть разъемными.

Теперь с обращением к фиг. 15 будет описан способ изготовления вариообъектива ZL. Сначала первую линзовую группу G1, вторую линзовую группу G2, третью линзовую группу G3 и четвертую линзовую группу G4 устанавливают в корпус объектива (этап ST10). На этом установочном этапе каждую линзу располагают так, чтобы первая линзовая группа G1 имела положительную преломляющую способность, вторая линзовая группа G2 имела отрицательную преломляющую способность, третья линзовая группа G3 имела положительную преломляющую способность и четвертая линзовая группа G4 имела положительную преломляющую способность. Затем каждую линзу располагают так, чтобы первую линзовую группу G1 составляли только, по порядку от объекта, линза, склеенная из отрицательной линзы L11 и положительной линзы L12, и положительная менисковая линза L13, имеющая выпуклую поверхность, обращенную к объекту (этап SN20). После этого апертурную диафрагму, предназначенную для определения яркости, располагают на стороне объекта третьей линзовой группы G3 (этап ST30). В этом случае каждую линзу располагают так, чтобы при масштабировании изображения все четыре группы с G1 по G4 перемещались, а апертурная диафрагма S перемещалась вместе с третьей линзовой группой G3 (этап ST40). И наконец, устанавливают положительную линзу L12, которую в первой линзовой группе G1 располагают наиболее близко к объекту, линзу, которая удовлетворяет следующему условному выражению (1), где νdp1 обозначает число Аббе этой линзы при d-линии в качестве эталона (этап ST50).

νdp1>85,0 (1)

Например, как показано на фиг. 1, в качестве первой линзовой группы G1 вариообъектива согласно этому варианту осуществления располагают в порядке от объекта линзу, склеенную из отрицательной менисковой линзы L11, имеющей выпуклую поверхность, обращенную к объекту, и двояковыпуклой положительной линзы L12, и положительную менисковую линзу L13, имеющую выпуклую поверхность, обращенную к объекту. В качестве второй линзовой группы G2 располагают в порядке от объекта отрицательную менисковую линзу L21, имеющую выпуклую поверхность, обращенную к объекту, двояковогнутую отрицательную линзу L22, двояковыпуклую положительную линзу L23 и двояковогнутую отрицательную линзу L24. В качестве третьей линзовой группы G3 располагают в порядке от объекта двояковыпуклую положительную линзу L31, линзу, склеенную из положительной менисковой линзы L32, имеющей выпуклую поверхность, обращенную к объекту, и отрицательной менисковой линзы L33, имеющей выпуклую поверхность, обращенную к объекту, и двояковыпуклую положительную линзу L34. В качестве четвертой линзовой группы G4 располагают линзу, склеенную из двояковыпуклой положительной линзы L41 и двояковогнутой отрицательной линзы L42. Число νdp1 Аббе двояковыпуклой положительной линзы L12, которая расположена в первой линзовой группе G1 наиболее близко к объекту, задают равным 95,0 при d-линии в качестве эталона.

Способ изготовления вариообъектива согласно этому варианту осуществления, описанный выше, позволяет получать вариообъектив, который является идеальным для видеокамеры и электронной фотокамеры с использованием твердотельного датчика изображения, имеет более высокую кратность масштабирования, чем известные вариообъективы, является компактным и обеспечивает очень высокое качество изображения и большое увеличение.

ПРИМЕРЫ

Теперь каждый пример этого варианта осуществления будет описан с обращением к чертежам. В таблицах с 1 по 4, показанных ниже, приведены все данные из примеров с 1 по 4, соответственно.

В каждой таблице в графе [Данные линз] номер поверхности представляет собой порядковый номер поверхности линзы, отсчитываемый со стороны объекта в направлении распространения света, R является радиусом кривизны каждой поверхности линзы, D является расстоянием от каждой оптической поверхности до следующей оптической поверхности (или плоскости изображения) на оптической оси, nd является показателем преломления стеклянного материала, используемого для линзы, при d-линии (длине волны 587,56 нм) и νd является числом Аббе стеклянного материала, используемого для линзы, при d-линии (длине волны 587, 56 нм) в качестве эталона. «∞» радиуса кривизны служит признаком плоскости или апертуры. Пропущен показатель преломления воздуха, составляющий 1,000000.

В каждой таблице в графе [Асферические данные] форма асферической поверхности, показанной в графе [Данные линз], обозначена в соответствии с нижеследующим выражением (а). X(y) обозначает расстояние вдоль оптической оси от касательной плоскости при вершине асферической поверхности до места на асферической поверхности на высоте y, R обозначает радиус кривизны (параксиальный радиус кривизны) эталонной сферической поверхности, κ обозначает конический коэффициент и Ai обозначает асферический коэффициент в степени i. «E-n» обозначает «×10-n». Например, 1,234Е-05=1,234×10-5.

X(y)=y2/[R×{1+(1-κ×y2/R2)1/2}]+

A4×y4+A6×y6+A8×y8+A10×y10(a)

В каждой таблице в графе [Общие данные] f обозначает фокусное расстояние, FNo обозначает F-число, ω обозначает половину угла зрения, Y обозначает высоту изображения, TL обозначает полную длину объектива, Bf обозначает расстояние от поверхности стороны изображения оптического элемента, который расположен наиболее близко к стороне изображения, до плоскости параксиального изображения и Bf (пересчитанное к воздуху) обозначает расстояние в случае, когда расстояние от конечной поверхности объектива до плоскости параксиального изображения пересчитано к воздуху.

В каждой таблице в графе [Данные масштабирования изображения] Di (i является целым числом) обозначает переменное расстояние между i-той поверхностью и (i+1)-ой поверхностью в каждом из конечного положения широкоугольного объектива, положения промежуточного фокусного расстояния (промежуточного положения 1 и промежуточного положения 2) и конечного положения телеобъектива.

В графе [Данные линзовых групп вариообъектива] G обозначает номер группы, первая поверхность группы показывает номер поверхности, ближайшей к объекту в каждой группе, фокусное расстояние группы показывает фокусное расстояние каждой группы и длина линзовой конфигурации показывает длину от поверхности линзы, ближайшей к объекту в каждой группе, до поверхности линзы, ближайшей к изображению в каждой группе.

В каждой таблице в графе [Условные выражения] показано значение, соответствующее каждому условному выражении с (1) по (4).

Для всех значений данных в качестве единицы фокусного расстояния f, радиуса R кривизны, протяженности D поверхности и других расстояний обычно используется «миллиметр», но единица не ограничена «миллиметром», поскольку эквивалентные оптические характеристики достигаются даже в случае, когда оптическую систему пропорционально увеличивают или пропорционально уменьшают. Единица не ограничена «миллиметром» и можно использовать другую подходящую единицу.

Приведенное выше описание таблицы является общим для всех примеров и поэтому ниже это описание опускается.

(ПРИМЕР 1)

Теперь с обращением к фиг. 1-3 и таблице 1 будет описан пример 1. На фиг. 1 показаны конфигурация вариообъектива ZL (ZL1) согласно примеру 1 и положения компонентов вариообъектива при переходе от конечного положения (W) широкоугольного объектива к конечному положению (Т) телеобъектива. Как показано на фиг. 1, вариообъектив ZL1 согласно примеру 1 включает в себя, по порядку от объекта, первую линзовую группу G1, имеющую положительную преломляющую способность, вторую линзовую группу G2, имеющую отрицательную преломляющую способность, апертурную диафрагму S, предназначенную для регулирования количества света, третью линзовую группу G3, имеющую положительную преломляющую способность, и четвертую линзовую группу G4, имеющую положительную преломляющую способность.

Первая линзовая группа G1 включает в себя, по порядку от объекта, линзу, склеенную из отрицательной менисковой линзы L11, имеющей выпуклую поверхность, обращенную к объекту, и двояковыпуклой положительной линзы L12, и положительную менисковую линзу L13, имеющую выпуклую поверхность, обращенную к объекту.

Вторая линзовая группа G2 включает в себя, по порядку от объекта, отрицательную менисковую линзу L21, имеющую выпуклую поверхность, обращенную к объекту, двояковогнутую отрицательную линзу L22, двояковыпуклую положительную линзу L23 и двояковогнутую отрицательную линзу L24.

Третья линзовая группа G3 включает в себя, по порядку от объекта, двояковыпуклую положительную линзу L31, линзу, склеенную из положительной менисковой линзы L32, имеющей выпуклую поверхность, обращенную к объекту, и отрицательной менисковой линзы L33, имеющей выпуклую поверхность, обращенную к объекту, и двояковыпуклую положительную линзу L34.

Четвертая линзовая группа G4 включает в себя линзу, склеенную из двояковыпуклой положительной линзы L41 и двояковогнутой отрицательной линзы L42, которые расположены по порядку от объекта.

Между четвертой линзовой группой G4 и плоскостью I изображения расположен стеклянный задерживающий компонент GB, такой как фильтр нижних частот и инфракрасный отсекающий фильтр, предназначенный для отсечки пространственных частот не ниже чем критическое разрешение твердотельного датчика С изображения (например, на основе приборов с зарядовой связью, комплементарной структуры металл-оксид-полупроводник), расположенного в плоскости I изображения.

В вариообъективе ZL1, имеющем эту конфигурацию, при масштабировании изображения все четыре группы с G1 по G4 перемещаются от конечного положения широкоугольного объектива к конечному положению телеобъектива. В этом случае первая линзовая группа G1 однократно перемещается к плоскости изображения и затем перемещается к объекту. Вторая линзовая группа G2 однократно перемещается к плоскости изображения и затем перемещается к объекту. Третья линзовая группа G3 перемещается к объекту. Четвертая линзовая группа G4 однократно перемещается к объекту и затем перемещается к плоскости изображения. Апертурная диафрагма S, предназначенная для определения яркости, при масштабировании изображения перемещается вместе с третьей линзовой группой G3 к объекту.

В таблице 1 показаны значения всех данных из примера 1. В таблице 1 каждый номер с 1 по 28 поверхности соответствует каждой оптической поверхности с радиусом кривизны от R1 до R28 на фиг. 1. В примере 1 поверхность 15 и поверхность 16 образованы асферическими.

В соответствии с показанными в таблице 1 данными вариообъектив ZL1 согласно этому примеру удовлетворяет всем условным выражениям с (1) по (4).

На фиг. 2 и фиг. 3 представлены графики, показывающие различные аберрации вариообъектива ZL1 согласно примеру 1. На фиг. 2А представлены графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в конечном положении широкоугольного объектива, на фиг. 2В представлены графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в положении промежуточного фокусного расстояния относительно конечного положения широкоугольного объектива (промежуточное положение 1), на фиг. 3А представлены графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в положении промежуточного фокусного расстояния относительно конечного положения телеобъектива (промежуточное положение 2), и на фиг.3В представлены графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в конечном положении телеобъектива.

На каждом графике, показывающем аберрации, FNo обозначает F-число и Y обозначает высоту изображения. d, g, C и F обозначают различные аберрации при d-линии (длине волны 587,6 нм), g-линии (длине волны 435,8 нм), С-линии (длине волны 656,3 нм) и F-линии (длине волны 486,1 нм), соответственно. Отсутствует указание относительно аберраций при d-линии. На графиках, показывающих сферическую аберрацию, сплошной линией показана сферическая аберрация и пунктирной линией показаны условия синусов. На графиках, показывающих астигматизм, сплошной линией показана поверхность сагиттального изображения, а пунктирной линией показана поверхность меридионального изображения. На графиках, показывающих коматическую аберрацию, сплошной линией показана меридиональная коматическая аберрация. Описание графиков, показывающих аберрации, является одинаковым для всех примеров и поэтому ниже описание опускается.

В соответствии с пояснением каждого графика, показывающего аберрации, вариообъектив согласно примеру 1 имеет хорошие характеристики формирования изображения, при этом различные аберрации идеально корректируются в положении каждого фокусного расстояния от конечного положения широкоугольного объектива до конечного положения телеобъектива.

(ПРИМЕР 2)

Теперь с обращением к фиг. 4-6 и таблице 2 будет описан пример 2. На фиг. 4 показаны конфигурация вариообъектива ZL (ZL2) согласно примеру 2 и положения компонентов вариообъектива при переходе от конечного положения (W) широкоугольного объектива к конечному положению (Т) телеобъектива. Как показано на фиг. 4, вариообъектив ZL2 согласно примеру 2 включает в себя, по порядку от объекта, первую линзовую группу G1, имеющую положительную преломляющую способность, вторую линзовую группу G2, имеющую отрицательную преломляющую способность, апертурную диафрагму S для регулирования количества света, третью линзовую группу G3, имеющую положительную преломляющую способность, и четвертую линзовую группу G4, имеющую положительную преломляющую способность.

Первая линзовая группа G1 включает в себя, по порядку от объекта, линзу, склеенную из отрицательной менисковой линзы L11, имеющей выпуклую поверхность, обращенную к объекту, и двояковыпуклой положительной линзы L12, и положительную менисковую линзу L13, имеющую выпуклую поверхность, обращенную к объекту.

Вторая линзовая группа G2 включает в себя, по порядку от объекта, отрицательную менисковую линзу L21, имеющую выпуклую поверхность, обращенную к объекту, двояковогнутую отрицательную линзу L22 и линзу, склеенную из двояковыпуклой положительной линзы L23 и двояковогнутой отрицательной линзы L24.

Третья линзовая группа G3 включает в себя, по порядку от объекта, двояковыпуклую положительную линзу L31, линзу, склеенную из положительной менисковой линзы L32, имеющей выпуклую поверхность, обращенную к объекту, и отрицательной менисковой линзы L33, имеющей выпуклую поверхность, обращенную к объекту, и положительную менисковую линзу L34, имеющую выпуклую поверхность, обращенную к изображению.

Четвертая линзовая группа G4 включает в себя линзу, склеенную из двояковыпуклой положительной линзы L41 и двояковогнутой отрицательной линзы L42.

Между четвертой линзовой группой G4 и плоскостью I изображения расположен стеклянный задерживающий компонент GB, такой как фильтр нижних частот и инфракрасный отсекающий фильтр, предназначенный для отсечки пространственных частот не ниже чем критическое разрешение твердотельного датчика С изображения (например, на основе приборов с зарядовой связью, комплементарной структуры металл-оксид-полупроводник), расположенного в плоскости I изображения.

В вариообъективе ZL2, имеющем эту конфигурацию, при масштабировании изображения все четыре группы с G1 по G4 перемещаются от конечного положения широкоугольного объектива до конечного положения телеобъектива. В этом случае первая линзовая группа G1 однократно перемещается к плоскости изображения и затем перемещается к объекту. Вторая линзовая группа G2 однократно перемещается к плоскости изображения и затем перемещается к объекту. Третья линзовая группа G3 перемещается к объекту. Четвертая линзовая группа G4 однократно перемещается к объекту и затем перемещается к плоскости изображения. Апертурная диафрагма S, предназначенная для определения яркости, при масштабировании изображения перемещается вместе с третьей линзовой группой G3 к объекту.

В таблице 2 показаны значения всех данных из примера 2. В таблице 2 каждый номер с 1 по 27 поверхности соответствует каждой оптической поверхности с радиусом кривизны от R1 до R27 на фиг. 4. В примере 2 поверхность 14 и поверхность 15 образованы асферическими.

В соответствии с показанными в таблице 2 данными вариообъектив ZL2 согласно этому примеру удовлетворяет всем условным выражениям с (1) по (4).

На фиг. 5 и фиг. 6 представлены графики, показывающие различные аберрации вариообъектива ZL2 согласно примеру 2. На фиг. 5А представлены графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в конечном положении широкоугольного объектива, на фиг. 5В представлены графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в положении промежуточного фокусного расстояния относительно конечного положения широкоугольного объектива (промежуточное положение 1), на фиг. 6А представлены графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в положении промежуточного фокусного расстояния относительно конечного положения телеобъектива (промежуточное положение 2), и на фиг. 6В представлены графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в конечном положении телеобъектива.

В соответствии с пояснением каждого графика, показывающего аберрации, вариообъектив согласно примеру 2 имеет хорошие характеристики формирования изображения, при этом различные аберрации идеально корректируются в положении каждого фокусного расстояния от конечного положения широкоугольного объектива до конечного положения телеобъектива.

(ПРИМЕР 3)

Теперь с обращением к фиг. с 7 по 9 и таблице 3 будет описан пример 3. На фиг. 7 показаны конфигурация вариообъектива ZL (ZL3) согласно примеру 3 и положения компонентов вариообъектива при переходе от конечного положения (W) широкоугольного объектива к конечному положению (Т) телеобъектива. Как показано на фиг. 7, вариообъектив ZL3 согласно примеру 3 включает в себя, по порядку от объекта, первую линзовую группу G1, имеющую положительную преломляющую способность, вторую линзовую группу G2, имеющую отрицательную преломляющую способность, апертурную диафрагму S для регулирования количества света, третью линзовую группу G3, имеющую положительную преломляющую способность, и четвертую линзовую группу G4, имеющую положительную преломляющую способность.

Первая линзовая группа G1 включает в себя, по порядку от объекта, линзу, склеенную из отрицательной менисковой линзы L11, имеющей выпуклую поверхность, обращенную к объекту, и двояковыпуклой положительной линзы L12, и положительную менисковую линзу L13, имеющую выпуклую поверхность, обращенную к объекту.

Вторая линзовая группа G2 включает в себя, по порядку от объекта, отрицательную менисковую линзу L21, имеющую выпуклую поверхность, обращенную к объекту, двояковогнутую отрицательную линзу L22, двояковыпуклую положительную линзу L23 и двояковогнутую отрицательную линзу L24.

Третья линзовая группа G3 включает в себя, по порядку от объекта, двояковыпуклую положительную линзу L31, линзу, склеенную из положительной менисковой линзы L32, имеющей выпуклую поверхность, обращенную к объекту, и отрицательной менисковой линзы L33, имеющей выпуклую поверхность, обращенную к объекту, и двояковыпуклую положительную линзу L34.

Четвертая линзовая группа G4 включает в себя линзу, склеенную из двояковыпуклой положительной линзы L41 и двояковогнутой отрицательной линзы L42.

Между четвертой линзовой группой G4 и плоскостью I изображения расположен стеклянный задерживающий компонент GB, такой как фильтр нижних частот и инфракрасный отсекающий фильтр, предназначенный для отсечки пространственных частот не ниже чем критическое разрешение твердотельного датчика С изображения (например, на основе приборов с зарядовой связью, комплементарной структуры металл-оксид-полупроводник), расположенного в плоскости I изображения.

В вариообъективе ZL3, имеющем эту конфигурацию, при масштабировании изображения все четыре группы с G1 по G4 перемещаются от конечного положения широкоугольного объектива до конечного положения телеобъектива. В этом случае первая линзовая группа G1 однократно перемещается к плоскости изображения и затем перемещается к объекту. Вторая линзовая группа G2 однократно перемещается к плоскости изображения и затем перемещается к объекту. Третья линзовая группа G3 перемещается к объекту. Четвертая линзовая группа G4 однократно перемещается к объекту и затем перемещается к плоскости изображения. Апертурная диафрагма S, предназначенная для определения яркости, при масштабировании изображения перемещается вместе с третьей линзовой группой G3 к объекту.

В таблице 3 показаны значения всех данных из примера 3. В таблице 3 каждый номер с 1 по 28 поверхности соответствует каждой оптической поверхности с радиусом кривизны от R1 до R28 на фиг. 7. В примере 3 поверхность 15 и поверхность 16 образованы асферическими.

В соответствии с показанными в таблице 3 данными вариообъектив ZL3 согласно этому примеру удовлетворяет всем условным выражениям с (1) по (4).

На фиг. 8 и фиг. 9 представлены графики, показывающие различные аберрации вариообъектива ZL3 согласно примеру 3. На фиг. 8А представлены графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в конечном положении широкоугольного объектива, на фиг. 8В представлены графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в положении промежуточного фокусного расстояния относительно конечного положения широкоугольного объектива (промежуточное положение 1), на фиг. 9А представлены графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в положении промежуточного фокусного расстояния относительно конечного положения телеобъектива (промежуточное положение 2), и на фиг. 9В представлены графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в конечном положении телеобъектива.

В соответствии с пояснением каждого графика, показывающего аберрации, вариообъектив согласно примеру 3 имеет хорошие характеристики формирования изображения, при этом различные аберрации идеально корректируются в положении каждого фокусного расстояния от конечного положения широкоугольного объектива до конечного положения телеобъектива.

(ПРИМЕР 4)

Теперь с обращением к фиг. 10-12 и таблице 4 будет описан пример 4. На фиг. 10 показаны конфигурация вариообъектива ZL (ZL4) согласно примеру 4 и положения компонентов вариообъектива при переходе от конечного положения (W) широкоугольного объектива к конечному положению (Т) телеобъектива. Как показано на фиг. 10, вариообъектив ZL4 согласно примеру 4 включает в себя, по порядку от объекта, первую линзовую группу G1, имеющую положительную преломляющую способность, вторую линзовую группу G2, имеющую отрицательную преломляющую способность, апертурную диафрагму S для регулирования количества света, третью линзовую группу G3, имеющую положительную преломляющую способность, и четвертую линзовую группу G4, имеющую положительную преломляющую способность.

Первая линзовая группа G1 включает в себя, по порядку от объекта, линзу, склеенную из отрицательной менисковой линзы L11, имеющей выпуклую поверхность, обращенную к объекту, и двояковыпуклой положительной линзы L12, и положительную менисковую линзу L13, имеющую выпуклую поверхность, обращенную к объекту.

Вторая линзовая группа G2 включает в себя, по порядку от объекта, отрицательную менисковую линзу L21, имеющую выпуклую поверхность, обращенную к объекту, двояковогнутую отрицательную линзу L22, двояковыпуклую положительную линзу L23 и двояковогнутую отрицательную линзу L24.

Третья линзовая группа G3 включает в себя, по порядку от объекта, двояковыпуклую положительную линзу L31, линзу, склеенную из положительной менисковой линзы L32, имеющей выпуклую поверхность, обращенную к объекту, и отрицательной менисковой линзы L33, имеющей выпуклую поверхность, обращенную к объекту, и двояковыпуклую положительную линзу L34.

Четвертая линзовая группа G4 включает в себя линзу, склеенную из двояковыпуклой положительной линзы L41 и двояковогнутой отрицательной линзы L42.

Между четвертой линзовой группой G4 и плоскостью I изображения расположен стеклянный задерживающий компонент GB, такой как фильтр нижних частот и инфракрасный отсекающий фильтр, предназначенный для отсечки пространственных частот не ниже чем критическое разрешение твердотельного датчика С изображения (например, на основе приборов с зарядовой связью, комплементарной структуры металл-оксид-полупроводник), расположенного в плоскости I изображения.

В вариообъективе ZL4, имеющем эту конфигурацию, при масштабировании изображения все четыре группы с G1 по G4 перемещаются от конечного положения широкоугольного объектива до конечного положения телеобъектива. В этом случае первая линзовая группа G1 однократно перемещается к плоскости изображения и затем перемещается к объекту. Вторая линзовая группа G2 однократно перемещается к плоскости изображения и затем перемещается к объекту. Третья линзовая группа G3 перемещается к объекту. Четвертая линзовая группа G4 однократно перемещается к объекту и затем перемещается к плоскости изображения. Апертурная диафрагма S, предназначенная для определения яркости, при масштабировании изображения перемещается вместе с третьей линзовой группой G3 к объекту.

В таблице 4 показаны значения всех данных из примера 4. В таблице 4 каждый номер с 1 по 28 поверхности соответствует каждой оптической поверхности с радиусом кривизны от R1 до R28 на фиг. 10. В примере 4 поверхность 15 и поверхность 16 образованы асферическими.

В соответствии с показанными в таблице 4 данными вариообъектив ZL4 согласно этому примеру удовлетворяет всем условным выражениям с (1) по (4).

На фиг. 11 и фиг. 12 представлены графики, показывающие различные аберрации вариообъектива ZL4 согласно примеру 4. На фиг. 11А представлены графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в конечном положении широкоугольного объектива, на фиг. 11В представлены графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в положении промежуточного фокусного расстояния относительно конечного положения широкоугольного объектива (промежуточное положение 1), на фиг. 12А представлены графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в положении промежуточного фокусного расстояния относительно конечного положения телеобъектива (промежуточное положение 2), и на фиг. 12В представлены графики, показывающие различные аберрации вариообъектива при фокусировке на бесконечность в конечном положении телеобъектива.

В соответствии с пояснением каждого графика, показывающего аберрации, вариообъектив согласно примеру 4 имеет хорошие характеристики формирования изображения, при этом различные аберрации идеально корректируются в положении каждого фокусного расстояния от конечного положения широкоугольного объектива до конечного положения телеобъектива.

Хотя согласно вариантам осуществления были описаны конфигурации, необходимые для пояснения настоящего изобретения, настоящее изобретение не ограничено ими.

ПОЯСНЕНИЕ ССЫЛОЧНЫХ ПОЗИЦИЙ И УСЛОВНЫХ ОБОЗНАЧЕНИЙ

ZL (с ZL1 по ZL4) вариообъектив

G1 первая линзовая группа

G2 вторая линзовая группа

G3 третья линзовая группа

G4 четвертая линзовая группа

S апертурная диафрагма

GB стеклянный задерживающий компонент

С твердотельный датчик изображения

I плоскость изображения

САМ цифровая фотокамера (оптическое устройство)

























MC5200 — KM — камера для спецтехники с вариообъективом и моторным приводом

           С ростом автоматизации спецтехника становится еще более совершенной и эффективной, но, на данный момент, ей все еще управляет человек. Зачастую, оператор огромной спецтехники, в том числе и грузоподъемного крана, не имеет хорошую видимость в рабочей зоне. В таких ситуациях вероятность возникновения аварии слишком велика. Вот почему так важно установить видеокамеру на спецтехнику, которая обеспечит хорошую видимость и, тем самым, гарантирует безопасность рабочих, груза и самой спецтехники.
         Помимо того, что внедрение видеокамер для спецтехники MC5200 минимизирует количество несчастных случаев при работе с грузами, оно также позволяет повысить эффективность погрузочно-разгрузочных работ. В ходе проведенных исследований, было доказано, что при использовании видеокамер, операторы спецтехники работают намного быстрее и груз можно размещать намного точнее.
         Несмотря на то, что краны довольны комфортны, из-за ограниченной видимости оператору приходится часто двигаться, нарушая при этом эргономическую позу, чтобы следить за размещением груза. В последствии, у оператора спецтехники со временем могут возникнуть нежеланные болезни.
       Видеокамера MC5200 для контроля груза на кранах гарантирует видимость каждого угла обзора. При этом, зоны, которые до этого не поддавались обзору, будут отображаться на экране монитора в кабине оператора спецтехники. Также, эффективность использования данной видеокамеры поясняется еще й тем, что у оператора исчезает прямая зависимость от инструкций сигнальщика, так как при возникновении каких-либо потерь равновесия при подъеме и размещении груза, оператор может заметить это на мониторе и вовремя среагировать.
        Компания «Погрузчик. РФ» является официальным дилером видеокамер для спецтехники Motec, осуществляет их монтаж и обслуживание. За более подробной информацией звоните по телефону по тел. +7 (495) 215-01-49 или пишите нам на почту: [email protected]

Theia Lens (SL940A) — Объектив

Номер позиции 2000030841
Цена Для больших количеств и индивидуальных цен, пожалуйста, используйте корзину запросов. Цена   Чтобы узнать цену, пожалуйста, воспользуйтесь корзиной запросов, чтобы получить ценовое предложение.
Готовность к отправке Сроки поставки могут варьироваться. При необходимости, пожалуйста, запросите текущую доступность и используйте корзину предложений. Готовность к отправке Для получения информации о доставке, используйте корзину запросов.
Страна доставки АвстралияАвстрияАзербайджанАландские островаАлбанияАлжирАмериканское СамоаАнгильяАндорраАндорраАнтарктикаАнтигуа и БарбудаАргентинаАрменияАрубаАфганистанБагамские ОстроваБангладешБарбадосБахрейнБеларусьБелизБельгияБенинБермудские островаБолгарияБоливия, Многонациональное Государство БоливияБонэйр, Синт-Эстафет и СабаБосния и ГерцеговинаБотсванаБразилияБританская территория в Индийском океанеБруней-ДаруссаламБуркина-ФасоБурундиБутанВануатуВеликобританияВенгрияВенесуэла, Боливарианская Республика ВенесуэлаВиргинские острова, ВеликобританияВирги́нские острова Соединённых Штатов Внешние малые острова СШАВьетнамГабонГаитиГайанаГамбияГанаГваделупаГватемалаГвинеяГвинея-БисауГерманияГернсиГибралтарГондурасГонконгская ССР, КитайГренадаГренландияГрецияГрузия ГуамДанияДжерсиджибутийскийДоминикаДоминиканская РеспубликаЕгипетЗамбияЗападная СахараЗимбабвеИзраильИндияИндонезияИорданияИракИран, Исламская Республика ИранИрландияИсландияИспанияИталияЙеменКабо-ВердеКазахстанКаймановы островаКамбоджаКамерунКанадаКатарКенияКипрКирибатиКитайКокосовые острова (Килинг)КолумбияКоморские островаКонго, Демократическая Республика КонгоКорея, Корейская Народно-Демократическая РеспубликаКорея, Республика КореяКоста-РикаКот-д’ИвуарКубаКувейтКыргызстанКюрасаоЛаосская Народно-Демократическая РеспубликаЛатвияЛесотоЛиберияЛиванЛивийская Арабская ДжамахирияЛитваЛихтенштейнЛюксембургМаврикийМавританияМадагаскарМайоттаМакаоМакедония, бывшая югославская Республика МакедонияМалавиМалайзияМалиМальдивские островаМальтаМароккоМартиникаМаршалловы ОстроваМексикаМикронезиямозамбикскийМолдова, Республика МолдоваМонакоМонголияМонтсерратМунезияМьянмаНамибияНауруНепалНигерНигерияНидерландыНикарагуаНиуэНовая ЗеландияНовая КаледонияНорвегияОбъединенные Арабские ЭмиратыОманОстрова КукаОстрова Тёркс и КайкосОстров БувеОстров МэнОстров НорфолкОстров РождестваОстров Святой Елены, остров Вознесения и Тристан-да-КуньяОстров Херд и острова МакдональдПакистанПалауПалестинская территория, оккупированнаяПанамаПапуа — Новая ГвинеяПарагвайПеруПиткэрнПольшаПортугалияПуэрто-РикоРеюньонРеюньонРоссийская ФедерацияРуандаРумынияСальвадорСамоаСан-МариноСан-Томе и ПринсипиСаудовская АравияСвазилендСвальбард и Ян МайенСвятой Престол (государство Ватикан)Северные Марианские островаСейшельские ОстроваСенегалСент-БартелемиСент-Винсент и ГренадиныСент-Китс и НевисСент-ЛюсияСент-Мартен (французская часть)Сент-Пьер и МикелонСербияСингапурСинт-Мартен (голландская часть)Сирийская Арабская РеспубликаСловакияСловенияСоединенные ШтатыСоломоновы ОстроваСомалиСуданСуринамСьерра-ЛеонеТаджикистанТаиландТайваньТанзания, Объединенная Республика ТанзанияТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТувалуТуркменистанТурцияУгандаУзбекистанУкраинаУоллис и ФутунаУругвайФарерские островаФиджиФилиппиныФинляндияФолклендские (Мальвинские) островаФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские южные территорииХорватияЦентральноафриканская РеспубликаЧадЧерногорияЧешская РеспубликаЧилиШвейцарияШвецияШри-ЛанкаЭквадорЭкваториальная ГвинеяЭритреяЭстонияЭфиопияЮжная АфрикаЮжная Георгия и Южные Сандвичевы островаЮжный СуданЯмайкаЯпония
Тип аксессуара Объектив
Производитель Theia
Фокусное расстояние 9. 0 mm — 40.0 mm
Байонет объектива CS-mount
Ирисовая диафрагма F1.5
Тип диафрагмы DC
ИК-фильтр no
Формат сенсора 1/2.5»

4 причины, по которым творцам стоит использовать зум-объектив

Для некоторых кинематографистов и видеооператоров идея иметь зум-объектив в своем наборе не совсем модна. Многие создатели видео просто хотят, чтобы объективы с фиксированным фокусным расстоянием имели качественное стекло для их наиболее желаемых фокусных расстояний, таких как 24 мм, 35 ​​мм, Nifty 50, 85 мм и выше.

Да, в идеальном мире большинству создателей видео нужны все их любимые основные фокусные расстояния. Но есть несколько вполне законных аргументов в пользу наличия зум-объектива в вашем кинематографическом арсенале.

После первого описания зум-объективов мы немного поговорим о том, зачем создателям видеоконтента, кинематографистам и даже видеографам-любителям может понадобиться зум-объектив. Мы также поговорим о некоторых из лучших зум-объективов, от бюджетных вариантов до первоклассного стекла, и немного поговорим о том, как лучше всего оптимизировать их для ваших видео или фильмов.

Что такое зум-объектив?

Для начинающих создателей видео, читающих эту статью, вы, вероятно, уже догадались, что зум-объектив предлагает оператору или оператору несколько полезных фокусных расстояний в одном корпусе.Прежде чем мы подробно обсудим зум-объектив, вероятно, лучше кратко обсудить фокусное расстояние. Это поможет нам лучше понять, что отличает зум-объективы от фикс-объективов.

Фокусное расстояние описывает расстояние в миллиметрах от оптического центра объектива и сенсора камеры (иначе называемое «плоскостью пленки»). Например, 35-мм объектив с фиксированным фокусным расстоянием имеет фокусное расстояние 35 мм. На более практическом уровне фокусное расстояние позволяет оператору узнать, какую часть сцены может захватить объектив.Это называется «угол зрения».

Например, 20-мм объектив с постоянным фокусным расстоянием будет иметь значительно больший (или более широкий) угол обзора, чем 50-мм объектив с постоянным фокусным расстоянием или телеобъектив (80 мм и выше). Таким образом, всякий раз, когда вы думаете о приобретении нового объектива с фиксированным фокусным расстоянием, который рассматривается как более кинематографический объектив камеры по сравнению с зумом, вы действительно принимаете решение о том, какую часть сцены вы хотите запечатлеть.

Зум-объектив, с другой стороны, позволяет переходить от широкоугольного объектива с фокусным расстоянием 20 мм к телеобъективу с фокусным расстоянием 80 мм путем увеличения и уменьшения масштаба.Зум-объектив будет обозначен на корпусе объектива его самым коротким и самым длинным фокусным расстоянием, например, 24–70 мм или 18–35 мм. По этой причине это отличный вариант для кинематографистов, которые не хотят тратить кучу денег на стекло, но хотят иметь универсальное фокусное расстояние.

Этот тип объектива с ручным зумом также называется «оптическим зумом». Когда вы покупаете камеру, вы часто найдете зум, упакованный с корпусом камеры в качестве «комплектного объектива». Существуют другие типы зума, чаще всего цифровой зум, который можно найти на смартфонах и некоторых цифровых зеркальных камерах.

Зачем использовать зум-объектив?

Есть несколько причин, по которым создатели видео и кинематографисты могут предпочесть зум-объектив набору объективов с фиксированным фокусным расстоянием. Нет большого правильного или неправильного выбора стекла, но есть некоторые преимущества, которые дают зум-объективы.

Универсальность

Как мы уже отмечали в конце предыдущего раздела, зум-объектив во многом ориентирован на универсальность. Создателям видео доступен ряд фокусных расстояний, и они могут найти зум, который лучше всего соответствует их потребностям.

Например, видеооператору может понадобиться зум-объектив со сверхширокоугольным фокусным расстоянием, поэтому он ищет что-то вроде 18 мм для самого короткого фокусного расстояния и вариант 50 мм («Nifty 50») для самого длинного. Зум, который они ищут, будет 18-50 мм. Напротив, если им нужен телеобъектив, им придется найти зум с фокусным расстоянием не менее 85 мм на длинном конце.

Изображение Раймонда Спеккинга / CC BY-SA 4.0

Бюджетно

Помимо своей универсальности, зум-объектив может стать хорошим бюджетным вариантом для создателей видео и кинематографистов.Конечно, некоторые зум-объективы могут быть довольно дорогими, но даже один зум-объектив часто оказывается более рентабельным, чем набор объективов с фиксированным фокусным расстоянием, отвечающих всем одинаковым требованиям к фокусному расстоянию.

Отличная портативность

Еще одно преимущество, о котором мало говорят, заключается в том, что зум-объективы делают вашу камеру очень портативной. Всего с одним объективом и корпусом камеры вы можете уменьшить количество съемочного оборудования, обеспечив легкость и быстроту транспортировки и установки — отличный вариант для тревел-блогеров.

Экономия времени

Точно так же, используя всего один зум-объектив, режиссер или оператор могут сэкономить много времени во время съемки. Причина этого в том, что вам не придется менять и калибровать кучу объективов на протяжении всей съемки. Конечно, нет ничего плохого в том, чтобы менять фикс-объективы во время видео- или киносъемки, но некоторым создателям видео действительно нравится, когда съемка проста и упорядочена.

Зум-объективы для любого бюджета и камеры

Как мы уже отмечали выше, зум-объективы есть практически на любой бюджет.Следует иметь в виду, что бренд камеры будет диктовать варианты. Например, если у вас есть Sony, но вы хотите использовать объектив Canon, вам понадобится адаптер. У других производителей объективов будут зум-объективы для нескольких марок камер.

Прежде чем импульсивно покупать зум-объектив, нужно провести исследование, а это значит знать, какие варианты зум-объектива подходят для вашей беззеркальной или цифровой зеркальной камеры.

Sony, например, предлагает ряд зум-объективов, от бюджетных вариантов среднего класса, таких как 24-70 мм f/4, до FE 24-70 мм f/2.8 GM Lens и многое другое. То же самое можно сказать и о таких производителях объективов, как Canon, Tamron, Rokinon/Samyang и Sigma. Вообще говоря, зум-объективы Rokinon более доступны по цене, чем зум-объективы Sigma, которые имеют лучшую конструкцию и более совершенную оптику.

Изображение Брайана Игера CC-BY-2.0

Если вы хотите снимать видео на смартфон, существует множество отличных аксессуаров для камеры смартфона; зум-объектив для iPhone — один из таких вариантов.С учетом сказанного, объектив с оптическим зумом для правильной камеры в конечном итоге будет лучшим вариантом.

Прежде чем покупать зум-объектив, возможно, стоит взять напрокат несколько. Вы можете арендовать зум-объективы разных производителей по сходной цене или ознакомиться с ассортиментом зум-объективов производителя объективов. Взяв напрокат зум-объективы и опробовав их, вы быстро получите представление о том, что лучше всего подходит для вас, от оптики до функциональности, веса и так далее. И не помешает узнать мнение на форумах или у создателей видео в социальных сетях или даже в магазине фотоаппаратов.

Если вы посетите фотомагазин, чтобы узнать мнение, просто знайте, что они, вероятно, предпочтут конкретную марку объектива, которую попытаются вам продать. Просто скажите им, что вы хотите знать обо всех имеющихся у них зум-объективах, как новых, так и бывших в употреблении. Послушайте, а затем сделайте осознанный выбор.

Помещение вещей в рамку

Если вы уже думали о приобретении зум-объектива или думаете об этом после прочтения этой статьи, помните, что есть несколько причин пойти по этому пути.Зум-объективы универсальны, недороги, очень портативны и могут сэкономить ваше время при съемке видео/фильмов. Это основные преимущества, которые зум-объектив дает вам по сравнению с комплектом, полным основных объективов. Вы можете обнаружить, что есть и другие преимущества, такие как простота использования или возможность захвата сцен с различными фокусными расстояниями в стиле съемки «беги и стреляй».

Пытаясь найти правильный зум для корпуса камеры и стиля видеосъемки или видеосъемки, не спешите. Вы можете арендовать зум-объективы и подобрать подходящий.И не бойтесь узнать мнение о лучших вариантах зум-объектива для вашей камеры. Интернет, особенно видео на YouTube и социальные сети, быстро станут вашими друзьями в поисках зум-объектива.

Когда у вас есть зум, потренируйтесь снимать с ним на разных фокусных расстояниях, играйте со светом, естественным или студийным, и даже используйте фильтры камеры, чтобы придать отснятому материалу разный вид.



О DJ

DJ Pangburn — нью-йоркский журналист, видеооператор и писатель-фантаст. Авторы: Vice , Fast Company , Dazed and Confused и другие публикации.DJ записывает эмбиент-техно и IDM под именем Holoscene.

Почему вам не нужен этот большой зум-объектив

Вы сделали это. Наконец-то вы купили хороший фотоаппарат. Тот, который у вас был в закладках целую вечность. Вам надоели фотографии с мобильных телефонов, и вы готовы перейти на новый уровень. К сожалению, чем больше вы его используете, тем больше понимаете, что объектив, поставляемый с вашей супер-красивой камерой, не такой уж и супер-хороший. Пришло время добавить еще один предмет в ваш список покупок: большой старый зум-объектив.Это сделает ваши фотографии такими великолепными! Правильно? Неправильный.

Стекло — это все

Одним из наиболее важных факторов, влияющих на то, как выглядят ваши изображения, независимо от того, какую камеру вы используете, является объектив, который вы выбираете для съемки. Мой совет начинающим фотографам всегда один и тот же: купите хорошую камеру и отличный объектив .

Печально то, как воспринимается этот совет. У большинства нефотографов и начинающих фотографов есть только один показатель, по которому можно судить об объективе: его длина.Когда люди видят меня на свадьбе с объективом Canon 70-200 мм f/2,8 L, а мою жену, снимающую рядом со мной, с объективом 24-70 мм f/2,8 L, они неизменно предполагают, что я тот, у кого «хороший объектив». По правде говоря, объективы довольно эквивалентны с точки зрения качества. Оба первоклассных профессиональных объектива позволяют делать фантастические фотографии. Просто у них разное фокусное расстояние.

Масштаб ≠ Качество

Это урок, который должен усвоить каждый фотограф: возможность увеличения объектива не имеет ничего общего с его качеством .Есть крошечные удивительные линзы, которые стоят целое состояние, и большие ужасные линзы, которые очень дешевы. Zoom — это просто зум. Вот и все. Больше ничего.

На рейтинг объектива влияет ряд факторов: качество сборки, долговечность, скорость автофокусировки, стабилизация изображения — все это очень важно для того, насколько «хорош» данный объектив. Возможно, самым важным вопросом для вашего конечного результата является качество стекла внутри. Тонна науки, которую я никогда не буду достаточно умен, чтобы понять, связана с созданием стекла, которое обеспечивает превосходный цвет, четкость и фокусировку, обеспечивая при этом красивое боке.

Все это говорит о том, что зум — это здорово, но это не то, как вы должны судить о качестве объектива.

Примечание: Одна из приятных особенностей съемки с близкого расстояния с помощью зум-объектива заключается в том, что фон имеет тенденцию безумно размываться из-за того, что объектив сжимает изображение. При этом качество этого размытия (которое мы называем боке) будет сильно различаться в зависимости от качества стекла.

Самый важный вопрос

Самый важный вопрос, который вы можете себе задать, покупая объектив, звучит так: что я хочу снимать? Вы должны рассматривать каждую из своих линз так же, как механики рассматривают каждый из своих гаечных ключей, просто как инструменты для конкретной работы.

Объективы с большим зумом прекрасно справляются с одной очень специфической задачей: фотографирование объектов, находящихся далеко. Если вы ищете отличный объектив, который можно взять с собой на спортивное мероприятие, чтобы запечатлеть действие с трибун, или вы страстный любитель птиц, вам подойдет объектив с большим зумом.

Однако, если вы хотите сфотографировать, скажем, своих детей в доме, то большой зум может оказаться непомерно высоким. Большим объективам часто требуется много места для фокусировки. Я не могу сказать вам, сколько раз я застревал в маленькой комнате с тем 70/200 мм, о котором я упоминал ранее, и был вынужден признать, что он просто не может сделать нужные мне кадры.Эта штука обошлась мне в 2500 долларов, и я часто снимаю ее с камеры и вместо этого надеваю 50-миллиметровый объектив за 300 долларов. Почему? Потому что малыш часто лучше справляется с поставленной задачей.

Сценарии стрельбы

Чтобы помочь вам принять правильное решение о покупке следующего объектива, вот несколько популярных сценариев съемки, а также типы объективов, которые, как правило, подходят для них.

Низкая освещенность

Купите что-нибудь с большой апертурой (f/2.8 или меньше).

Портреты и портреты

Рассмотрите возможность использования основного объектива. Они часто довольно доступны по цене, имеют четкую фокусировку, отлично работают при слабом освещении и специально обрезаются, чтобы делать отличные фотографии без особых усилий.

Пейзажи и архитектура

Используйте широкоугольный объектив (24 мм или больше подойдет).

Цветы, жуки и другие мелочи

Большинство объективов, какими бы дорогими они ни были, просто не подходят для съемки крошечных объектов. Для этого вам понадобится «макро» объектив, созданный специально для фотографирования объектов вблизи.

Спорт, природа, живые события

Когда вы не можете приблизиться к действию, тогда без большого зума не обойтись.

Факт: свадьбы — это безумие

Свадьбы — это, как правило, безумное мероприятие, длящееся более 8 часов и наполненное безумным разнообразием сценариев стрельбы. В одну минуту вы снимаете действие с пятидесяти футов в тускло освещенной церкви, в следующую вы находитесь на ярком солнце и делаете портреты невесты крупным планом. В конце вечера вы попадаете в почти полную темноту, когда пытаетесь сделать не размытые фотографии людей, быстро движущихся во всех направлениях на танцполе.

Чтобы учитывать такие ситуации, когда установка снова и снова резко меняется, вам нужна гибкость. Нет правильного или неправильного ответа, и у каждого свадебного фотографа свое мнение. Как я уже говорил выше, мы с женой всегда снимаем свадьбы вместе. Комбинация 24/70 мм и 70/200 мм дает нам комбинированный диапазон фокусных расстояний 24–200 мм без зазоров, а тот факт, что оба объектива имеют диафрагму f/2,8, означает, что у нас есть отличные характеристики при слабом освещении (в сочетании со вспышками Speedlite).Независимо от того, в какой ситуации нас ожидает свадьба, мы вдвоем с этим справимся!

Суть в том, что если вы хотите снимать свадьбы или другие живые мероприятия, где не всегда возможно приблизиться к объекту съемки, смело тратьте деньги на этот большой объектив, но убедитесь, что у вас есть что-то еще, с чем можно работать. более тесные пространства.

Зум-объективы потрясающие

Цель этой статьи не в том, чтобы убедить вас в том, что большие объективы — это плохо. Я никогда не выхожу из дома без своего, и, несмотря на то, что он совершенно убивает мою спину, я его обожаю.Одна вещь, которую нужно вынести из этой статьи, это то, что ваша конечная цель как фотографа — это не самый большой объектив, а лучший объектив для работы.

Расскажите мне о настройке вашего объектива!

Теперь, когда вы услышали мои разглагольствования о зум-объективах, я хотел бы услышать о ваших настройках объективов и о том, какие объективы вы предпочитаете для различных сценариев съемки. Оставьте комментарий ниже, и давайте поговорим о снаряжении!

Начать рисовать от руки?

Бесплатные листы для написания букв

Загрузите эти рабочие листы и начните практиковаться с помощью простых инструкций и упражнений по отслеживанию.

Скачать сейчас!

Определение: Зум-объектив — Photokonnexion


Зум-объектив

Зум-объектив — это фотообъектив со следующими характеристиками:

  • Набор линз (стеклянных элементов), обычно расположенных группами.
  • Переменное фокусное расстояние.
  • Переменная ширина поля зрения (зависит от фокусного расстояния).

А также может иметь некоторые или все из следующих. ..

  • Антивибрационная система с моторами для демпфирования движения объектива.
  • Редуктор или «червячный привод» для изменения пользователем фокусного расстояния.
  • Система фокусировки для направления движения стеклянных элементов.
  • Серводвигатель фокусировки для автоматической фокусировки.
  • Электронный датчик.
  • Блок ирисовой диафрагмы, включая серводвигатель для открытия/закрытия диафрагмы

Переменное фокусное расстояние зум-объектива обычно выражается в виде отношения.Объектив с фокусным расстоянием 24 мм на широком конце и 105 мм на увеличенном (узком) конце диапазона выражается как 24:105 мм. Линзы с легко вычисляемым соотношением выражаются как правильное соотношение. Таким образом, диапазон фокусных расстояний от 100 мм до 200 мм будет выражаться как 1:2 или 2-кратный зум (например, 2-кратный зум).

Зум-объективы, которые могут быть рассчитаны как более чем 4-кратные, иногда называют суперзум-объективами.

Некоторые цифровые камеры, в основном камеры типа «наведи и снимай» или мостовые камеры, могут в цифровом виде имитировать эффект масштабирования.Этот «цифровой зум» не является истинным зумом. Вместо этого камера обрезает изображение так, чтобы объекты, которые были увеличены, имели более низкую цифровую плотность пикселей. Это создает изображение с более низким разрешением, что приводит к более низкому качеству изображения, чем было бы получено с помощью надлежащего оптического объектива.

Объективы с переменным фокусным расстоянием

обеспечивают целый ряд эффектов. В рамках коротких фокусных расстояний широкоугольные зумы находятся в широком конце диапазона фокусных расстояний (24 мм и меньше). Последние дают обзор шире обычного.

Некоторые зумы обеспечивают охват от широкого угла до длиннофокусного. Они имеют фокусное расстояние от 35 мм до 85 мм и иногда называются «обычными зумами».

В частности, это группа объективов с обычными зумами, которые обеспечили гибкость, на которой производители остановились на ряде популярных зумов среднего диапазона, используемых любителями и любителями. Они часто обеспечивают достаточный охват зумом, поэтому многие пользователи не видят необходимости покупать другие объективы. Эта группа объективов, когда-то принадлежавших объективам с фиксированным фокусным расстоянием, заняла большую часть рынка в этом диапазоне фокусных расстояний.Эти популярные зумы изначально были основаны на диапазоне фокусных расстояний от 24 до 120 мм. Однако производство объективов настолько улучшило производство объективов, что теперь нет ничего необычного в том, чтобы иметь объективы 24–200 мм (или длиннее) без значительных искажений. Это сделало зум-объектив еще более популярным.

Объективы с большим диапазоном фокусных расстояний относятся к «длиннофокусным» зумам. Здесь фокусное расстояние больше, чем у обычного объектива, и создается увеличение.Эти типы объективов часто имеют специальную формулу линз, так что одна или несколько линз создают эффект телефото.

Дэймон Гай (автор и редактор Photokonnexion)

Дэймон Гай (Netkonnexion)

Дэймон — писатель-фотограф и редактор этого сайта. Он руководил несколькими крупными веб-сайтами, вычислительным отделом и библиотекой цифровых изображений. Он начинал как обученный преподаватель, а сейчас проводит обучение цифровых фотографов.
См. также: Редакторы «Био» .

Долгожданное возвращение зум-объектива

Зум-объективы снова в моде, и, по словам Роланда Деннинга, это не раньше времени.

Более пяти лет назад я писал защиту зум-объектива для RedShark. В этом году были некоторые обнадеживающие признаки того, что мои молитвы были услышаны. За последние несколько недель мы увидели анонс Samyang 24–70 мм в бюджетном сегменте и Cooke Varotal 30–95 мм и 85–215 мм в элитном сегменте. Все они являются полнокадровыми зум-объективами для использования в кино. Samyang (он же Rokinon) — корейская компания, известная своими очень дешевыми, но эффективными фикс-объективами, продаваемыми как в кино, так и в фотокамерах.Это их первый зум. Никто не назовет Cooke дешевым (вы можете купить более 50 Samyang по цене одного Cooke), но в контексте съемок с полной съемочной группой они предлагают соотношение цены и качества. И я уверен, что они будут выглядеть так же хорошо, как простые числа Кука.

При зуме где король

Когда я пришел в бизнес, почти каждая камера, используемая для вещания, имела зум-объектив. Студийные телекамеры имели объективы с переменным фокусным расстоянием. 16-миллиметровые камеры имели зум-объективы, обычно с зумом 10-1. Портативные видеокамеры с чипами 2/3 дюйма всегда имели зум-объективы, обычно около 13-1.Я никогда не видел фикс-объективы на видеокамерах, а для 16 мм фиксы в основном предназначались для условий слабого освещения. Идея менять линзы много раз в день казалась архаичной. Кому нужен целый чемодан объективов, когда вы можете сделать это так же хорошо с одним?


Винтажная линза Varotal.

Итак, что случилось?

Произошли две вещи. Чуть более десяти лет назад революция цифровых зеркальных камер изменила все. Независимые кинематографисты обнаружили, что могут получать отличные снимки с фотоаппаратов, а объективы с фиксированным фокусным расстоянием были удивительно дешевыми и качественными. Однако зум-объективы для фотокамер не подходили для видео. Их диапазон был ограничен, у них было дыхание, апертура не была постоянной, и они не были парфокальными. Если вы выросли, приближаясь к объекту, чтобы установить фокус, непарфокальные зумы — это шок. С другой стороны, зум-объективы, разработанные специально для кино и видео, казались невероятно дорогими по сравнению с популярными объективами для фотосъемки.

Более того, цифровые зеркальные и беззеркальные камеры ознаменовали переход к большим сенсорам, а UHD поднял планку разрешения объективов.С чем-то большим, чем 1-дюймовый чип, масштабирование становится большим и дорогим. Это вызвало сейсмический сдвиг; более крупные чипы и малая глубина резкости были важнее практичности зум-объектива, и кинематографисты начали думать и работать по-другому.

Это, казалось, подкрепляло представление о том, что зумы уступают простым: что, если вы серьезный режиссер, вам следует избегать зумов. Это чепуха, конечно; всегда есть некоторый компромисс с зум-объективом (например, увеличенный вес и меньшая скорость), но высококачественные зумы доминировали в индустрии вещания на протяжении десятилетий.

Samyang 24-70мм зум. Доступный и парфокальный вариант.

Возвращение зум-снимка

Я уже говорил это здесь слишком много раз: если вы снимаете документальный фильм с наблюдением или живое выступление, мир не остановится, чтобы вы сменили объективы. Для многих работ зумы необходимы, а не предпочтение, и, несмотря на их некрутость для инди, они никуда не делись. Традиционные камеры ENG, наряду с портативными видеокамерами со встроенным зумом, по-прежнему являются стандартными для новостей и многих телевизионных документов.

Зум, несомненно, удобен, но масштабирование в кадре, входившее в стандартный арсенал кинематографических приемов 60–80-х годов, серьезно вышло из моды. Зум стал считаться немного безвкусным, как будто он сигнализировал, что вы не можете позволить себе надлежащий следящий снимок. В худшем случае они вызывали постоянно увеличивающееся домашнее кино.

Недавно мы стали свидетелями возвращения зум-снимка. Одним из примеров является «Преемственность» HBO — эти нервные рефрейминги являются неотъемлемой частью стиля (предупреждение, в видео ниже используется ненормативная лексика):
