Продолжаем серию статей про полезности, которые нам дает wifi, а именно про удаленное онлайн видео наблюдение с помощью сетевого видеорегистратора и камер через интернет. Простую схему мы уже разобрали в одной из прошлых статей. Однако использовать дома или в офисе компьютер в качестве регистратора не совсем удобно на постоянной основе, так как необходимо иметь круглосуточно работающий ПК, на диск которого будет записываться видео. Да и с удаленным доступом к камерам могут возникнуть трудности. Другое дело — построить систему онлайн видеонаблюдения с удаленным доступом к IP камерам с помощью подключения через регистратор. Именно о таком типе мы и поговорим.

Чем онлайн наблюдение через видео регистратор лучше компьютера?

Если у вас нет средств на покупку отдельного ПК для сервера, то гораздо более удобно купить специальный компактный видео регистратор и набор аналоговых или цифровых IP камер наблюдения. Изображение с них будет записываться на вставленный в корпус рекордера жесткий диск и одновременно транслироваться онлайн в локальную сеть и интернет.

• Во-первых, это это удобно, так как экономит место. Регистратор небольшой по размеру и его можно спрятать где-то в укромном месте комнаты, что удобно для домашнего исопльзования.
• Во-вторых, в большинстве современных моделей видеорегистраторов уже встроена поддержка различных сервисов, чтобы удаленно посмотреть видео с камер онлайн через интернет.
• Еще одна особенность — поддержка приложений для просмотра онлайн видео с мобильных устройств — iOS и Android.

В сегодняшнем уроке мы своими руками создадим полноценную систему видеонаблюдения через интернет, чтобы вывести регистратор с трансляцией видео с камер через интернет на монитор компьютера или экран смартфона и одновременной записью на жесткий диск.

Комплект онлайн видеонаблюдения — сетевой регистратор и камеры

Итак, приступим. Сперва-наперво надо определиться с необходимым оборудованием. Для организации интернет-видеонаблюдения через регистратор потребуется:

• Сам рекордер
• Аналоговые или цифровые камеры (не IP)
• Монитор с VGA кабелем
• Кабели для подключения камер к регистратору, блоку питания и патчкорд для соединения его с роутером
• Съемный жесткий диск для установки в регистратор и записи
• Источник питания для камер и регистратора

Как я сказал, видеорегистраторы в основном имеют возможность работы с Интернет напрямую, но лучше все-таки делать это через роутер. Так проще настроить работу с сервисами для удаленного онлайн просмотра и вообще доступ к нему из локальной сети. К тому же же подключать отдельный тариф у провайдера и тянуть дополнительный кабель при уже одном имеющемся помещении не очень практично.

Составить такой набор можно самостоятельно, выбрав из множества представленных сегодня на рынке моделей. Однако новичку проще не изобретать велосипед, а остановиться на уже готовом решении, которое, например, предоставляет фирма UControl. Я уже неоднократно говорил, что не являюсь представителем какой-то фирмы и не рекламирую ничьи продукты — я говорю только о тех решениях, которые испробовал сам и которые считаю удобными для использования. Именно таким мне показались комплекты от UControl, которые предоставляют полный набор оборудования + приложения для работы с камерами через ПК и мобильные устройства.

Особенность работы фирмы UControl в том, что они предоставляют покупателям не только отдельные устройства, но также несколько готовых комплектов, с помощью которых можно легко самостоятельно своими руками создать систему наблюдения за каким-либо объектом. В этих готовых решениях все устройства гарантированно совместимы между собой, то есть не нужно ломать голову и тратить время в поисках, какие комплектующие совместимы друг с другом и через какие программы можно с ними работать.

Здесь все уже включено, от самих камер и регистраторов, различных блоков питания и кабелей для подключения камер, микрофонов и мониторов, и вплоть до наличия специального программного обеспечения для работы с этой системой как с ПК, так и через мобильные платформы. Также в сам регистратор уже будет предварительно вставлен жесткий диск — не придется устанавливать его самостоятельно — в общем, как говорится, all inclusive.

Предлагается несколько разных вариантов, отличающихся по цене и навороченности. Выбирайте любой — все они обеспечат подключение видеонаблюдения с записью на жесткий диск.

Если профессионал, возможно, предпочтет собирать систему видеонаблюдения самостоятельно, руководствуясь своими вкусами, то готовое решение, которое предлагает UControl будет очень кстати для новичков, которым гораздо удобнее получить все и сразу, один раз настроить и забыть про возможные описанные мной проблемы.

Для наглядности предлагаю посмотреть видеообзор одного из подобных комплектов.

Если все же хотите собрать комплект самостоятельно, то рекомендую в качестве регистратора видео использовать также проверенную продукцию компании Polyvision, а в качестве жесткого диска — WD Purple.

Схема подключения системы онлайн видеонаблюдения через интернет

Теперь определимся со схемой:

1. Камеры подключаются кабелями к регистратору.



2. Другим кабелем — к блоку питания. В комплектах UControl кабель используется комбинированный – сигнал+питание. С каждой стороны кабель уже имеет разъемы. Со стороны камеры разъемы на кабеле соединяются с ответными разъемами на камере. Со стороны рекордера сигнальный разъем подключается к видеовходу рекордера, а разъем питания – к блоку питания.
3. К регистратору подключаем по VGA отдельно стоящий монитор для того, чтобы картинка с камер происходящего постоянно была на виду. Также он понадобится для ввода настроек записи и подключения к локальной сети.



4. Далее видеорегистратор подключаем патчкордом к роутеру,с которого мы получаем интернет, или напрямую вставляем в него кабель от провайдера.



5. Дополнительно можно также еще прицепить в соответствующий аудио-вход микрофон.

В итоге должна будет получиться примерно такая картинка.

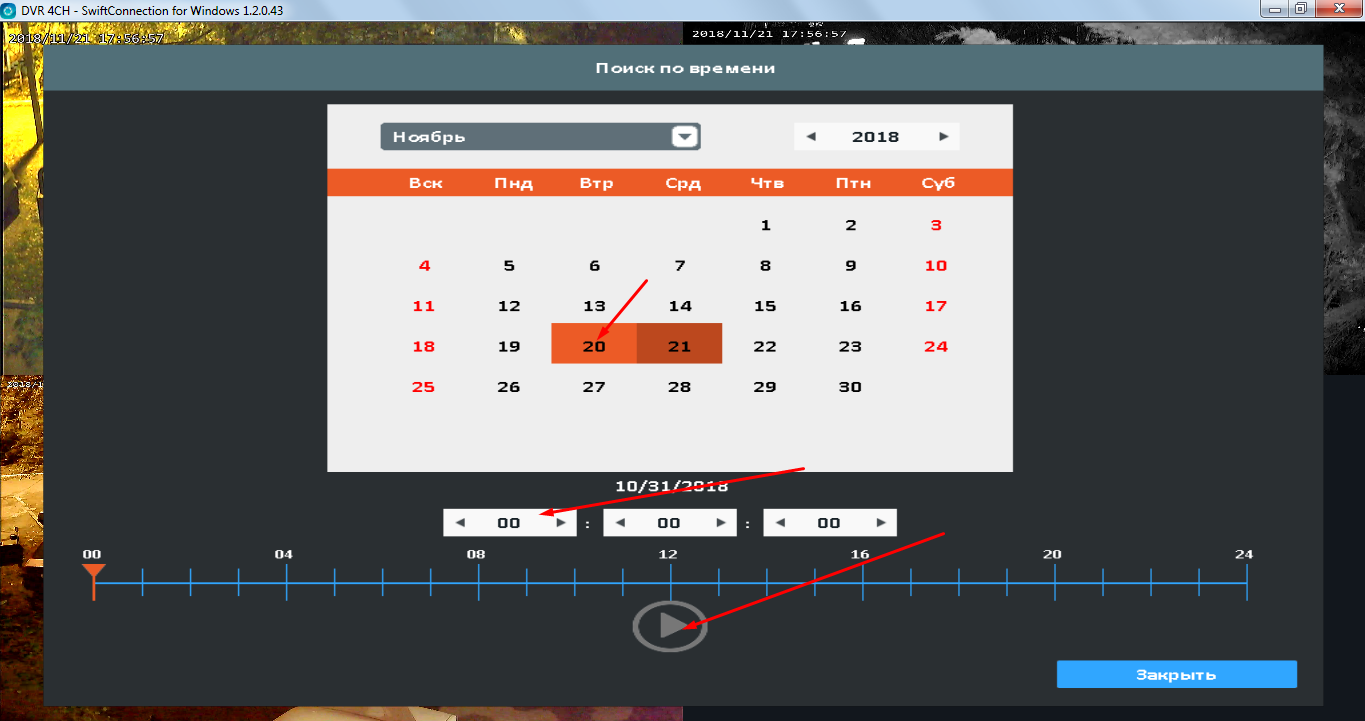

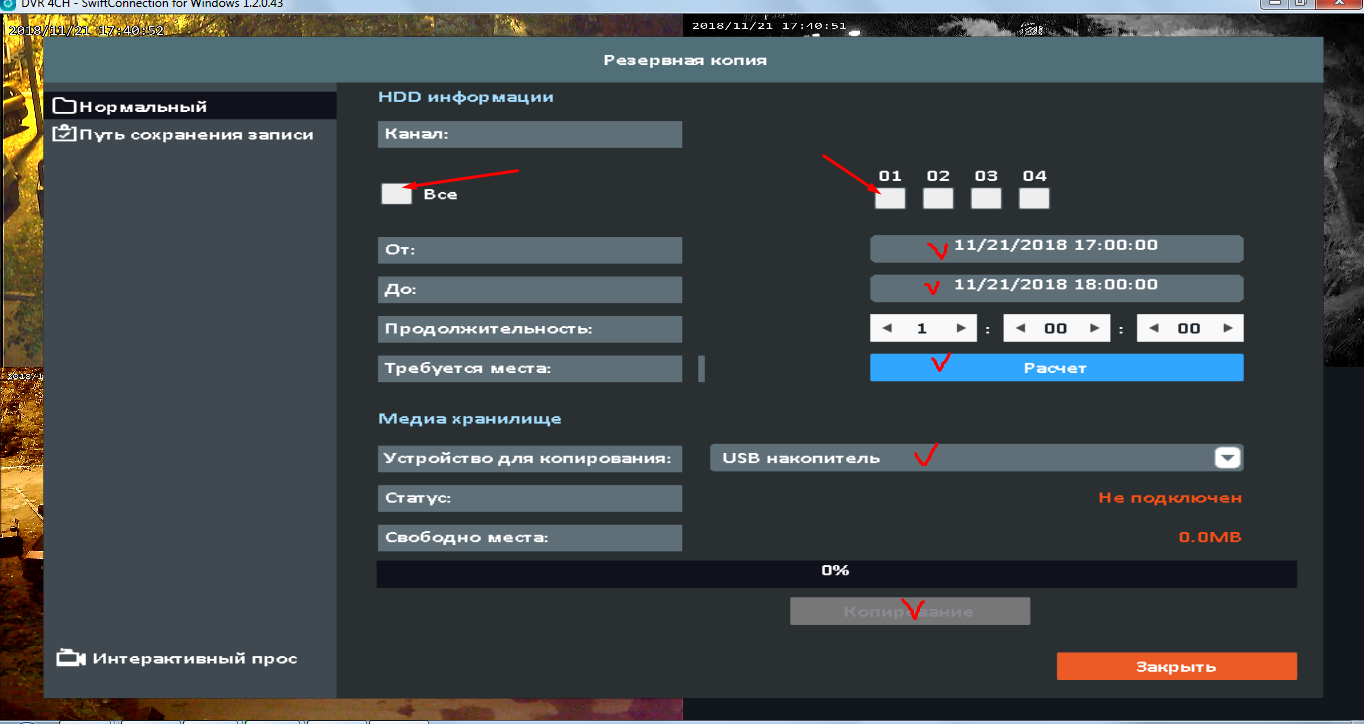

Запись видеонаблюдения с интернета на регистратор

Детально останавливаться на процессе соединения проводов я не буду — если не разберетесь сами, то для этого есть множество мануалов. Суть в том, что надо подключенные к источнику питания камеры присоединить к видеорегистратору, а регистратор к роутеру патчкордом (в разъем LAN) и так далее по схеме. Также не буду разбирать тонкую настройку работы видеорегистратора. В зависимости от модели они могут отличаться — штудируйте руководство.

Мы же поговорим о том, чего в руководствах пользователя как правило нет — как настраивается онлайн трансляция видеонаблюдения с камер на компьютеры по локалке, wifi и через интернет.

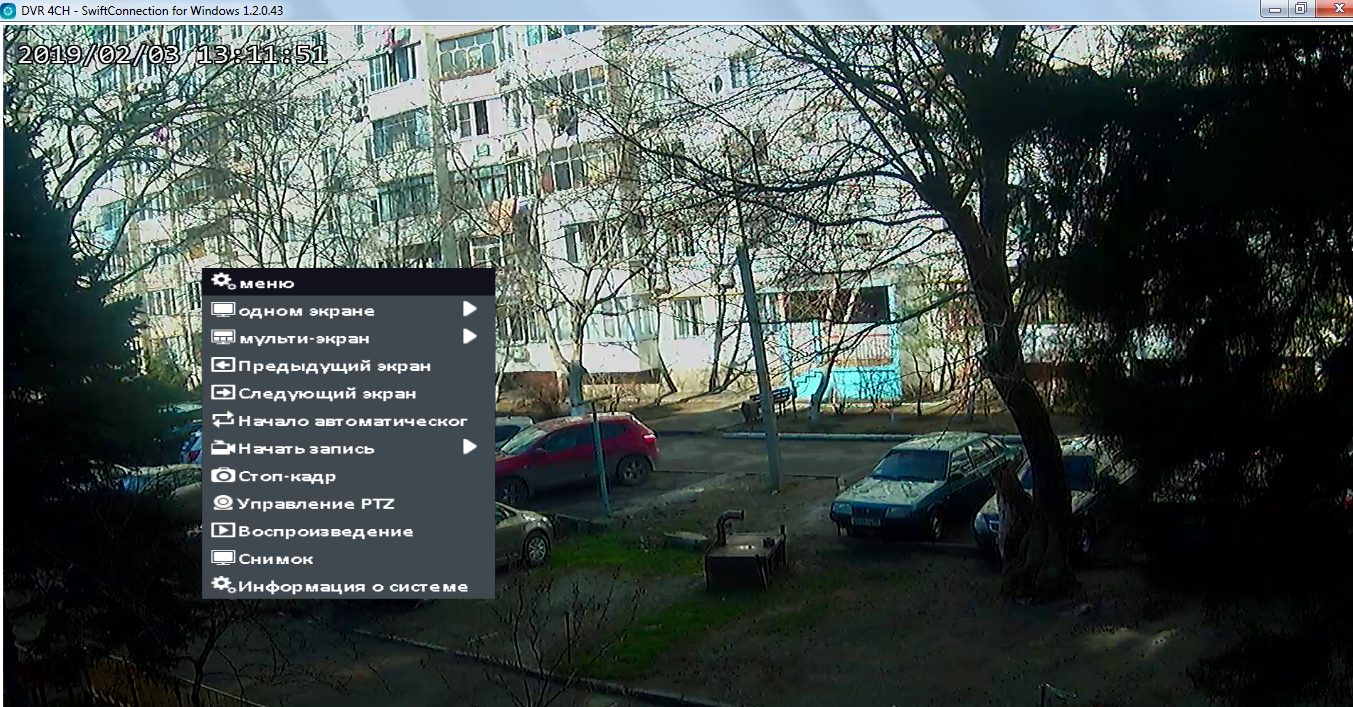

Для входа в меню выбираем соответствующую кнопку на пульте или вызываем его правым кликом мыши. Для входа в админку по умолчанию логин «admin», а пароль «123456», хотя при первом входе запрос пароля для авторизации отключен.

Здесь можно настроить время, параметры записи и т.д., но нам сейчас нужно задать для видеорегистратора отдельный IP адрес в нашей домашней сети. Переходим в регистраторе при помощи пульта управления в меню «Настройка > Сеть».

Установите следующие рекомендуемые параметры (ваши IP адреса могут отличаться от тех, что на скриншоте, в зависимости от настроек роутера):

• Тип IP — Статический
• Порт сервера (или в некоторых моделях он называется «медиа-порт») — 9000.
• HTTP-порт — 80. Если он занят другим приложением, то производитель рекомендует прописывать 81, 8080 или 8888.
• IP адрес — желаемый IP вашего видеорегистратора внутри подсети роутера. Например, если у роутера IP 192.168.1.1, то можно сделать ip регистратора 192.168.1.10.
• Маска — 255.255.255.0
• Шлюз — IP роутера, то есть 192.168.1.1

На вкладке «Email» можно настроить функцию оповещения по электронной почте в случае срабатывания детектора движения или подключенного к рекордеру датчика тревоги. В сообщении указывается ID (идентификационный номер) устройства, имя устройства, ID канала, с которого поступил сигнал оповещения, имя камеры, тип тревоги и время (в формате ч-м-с-г-м-д) срабатывания оповещения.

При срабатывании детектора движения к сообщению будет приложен снимок (или снимки) с экрана камеры в момент, когда в ней было зафиксировано движение. Если сработал подключенный датчик тревоги, то по умолчанию к сообщению будет приложен снимок экрана с камеры с тем же номером, что и вход, к которому подключен сработавший датчик тревоги.

Применяем параметры и сохраняем.

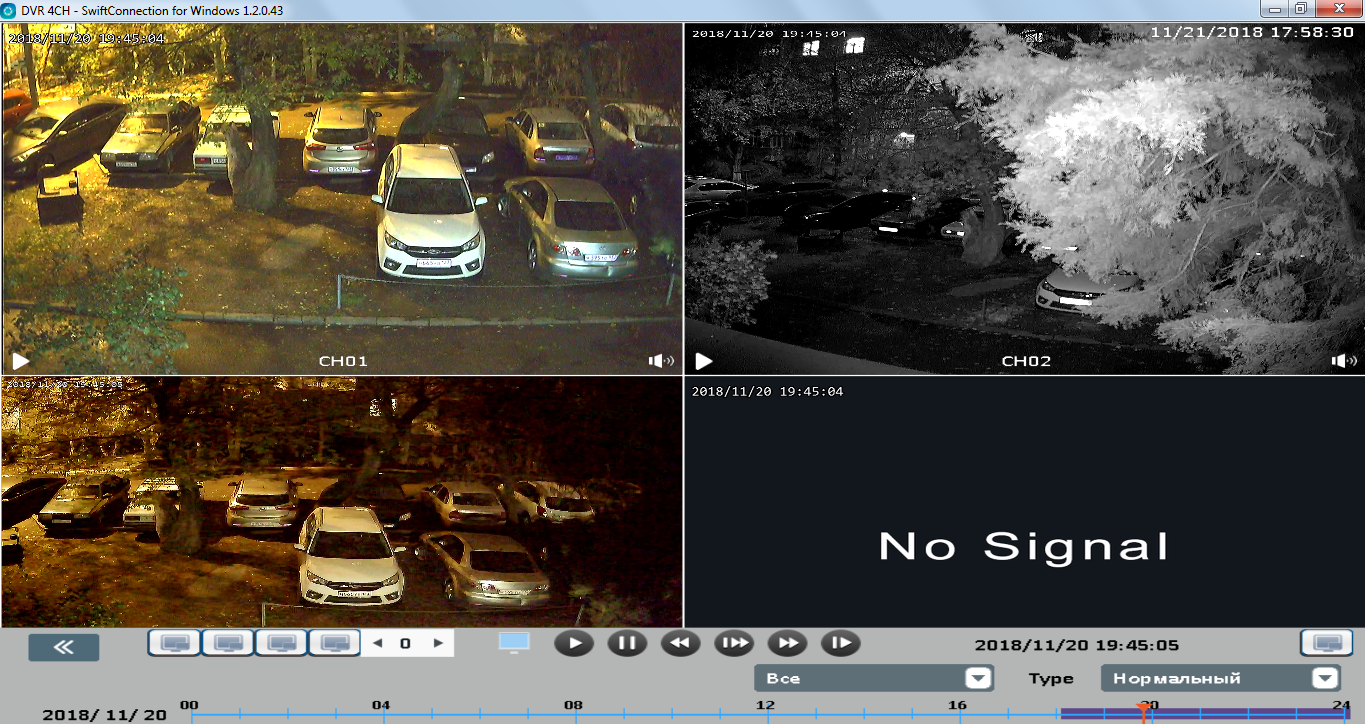

Теперь зайдите с компьютера, который подключен к тому же роутеру, через браузер по адресу нашего видеорегистратора — http://192.168.1.10. Здесь потребуется еще раз ввести логин и пароль администраторского доступа к устройству — посмотрите инструкцию, данные могут отличаться.

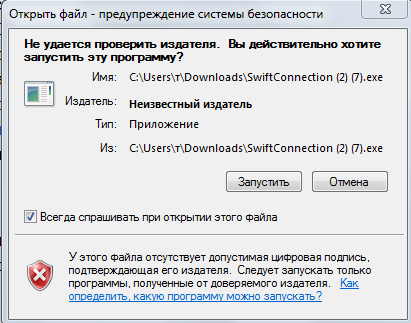

Далее, если вы используете не IE, а Opera, Firefox или Chrome вас попросят установить какое-то приложение, например, QickTime Player, для просмотра картинки с видеокамер. Устанавливаем необходимые дополнения, которые он попросит и все, смотрим прямую трансляцию видеонаблюдения с наших камер.

Если используете Internet Explorer, то перед этим разрешите ему загружать элементы ActiveX.
Открываем Internet Explorer заходим Сервис ->Свойства обозревателя > Безопасность > Другой. Находим здесь в разделе «Элементы ActiveX и модули подключения» все подразделы с заголовком настройки ActiveX и на всех пунктах ставим «Разрешить» или «Включить», кроме одного — «Использование элементов управления Active X, не помеченных как безопасные». Здесь нужно оставить значение «Спрашивать» или «Предлагать».

Также можно добавить наш IP в список надежных узлов. Для этого не выходя из вкладки «Безопасность» выберите «Надежные узлы > Узлы» и добавьте IP видеорегистратора. Снимите флажок «Для всех узлов этой зоны требуется проверка серверов» и сохраните. Перезапускам браузер и заходим на вышеуказанный адрес.

Если не удается установить элемент ActiveX, то либо у вас совсем старая версия Internet Explorer, либо использование ActiveX запрещено в настройках браузера. Для пользователей Windows Vista и 7 можно также попробовать отключить контроль учетных записей.

Для подключения к системе с мобильного устройства, можно воспользоваться усниверсальным приложением «Mobile Eye» — есть его версии для всех платформ — Android, iOS, Windows, Mac, Symbian, Win Mobile или Blackberry.

Заходим в раздел «Settings» и задаем все те же параметры — IP регистратора, веб-порт, логин и пароль в админку (на скрине они сделаны для другой конфигурации и отличаются от тех, что я приводил выше).

Для видеорегистраторов рассматриваемого нами UControl есть также отдельная разработанная программа — «Q-See QT View», которая также имеет версии для разных платформ мобильных операционных систем. Скачать ее можно с сайта производителя.

На этом первая часть нашего марлезонского балета закончена и в принципе можно было б остановиться. Но, мушкетеры не сдаются и идут до конца — сделаем теперь так, чтобы для нас было доступно видеонаблюдение через интернет.

Как подключиться к видеонаблюдению через интернет?

Как вы понимаете, сейчас смотреть за происходящим в помещении можно только с монитора и компа, а также других устройств, входящих в локальную сеть. Но бывает необходимость посмотреть удаленно, например, из дома или наоборот из офиса, если трансляция видеонаблюдения настроена дома.

Сразу предупрежу, что это не получится в случае если ваш внешний IP серый, то есть на выходе в интернет стоит маршрутизатор провайдера, который выдает один внешний адрес сразу нескольким абонентам. Подробнее про это читайте в статье про DDNS.

Если же внешний IP адрес белый, то есть три варианта.

1. Присоединить регистратор к интернету напрямую по кабелю.
2. Через роутер при помощи простой переброски портов. Оба они подходят, если у Вас выделенный IP — то есть, когда вы выходите в интернет, у вас всегда он одинаковый. Многие провайдеры за отдельную плату предоставляют такую возможность, однако если вы отдельно эту услугу не подключали, то скорее всего у вас динамический IР. Мы тоже платить лишних денег не будем — сделаем чуть сложнее, но зато на халяву — через сервис подмены динамических IP адресов на статические домены 3 уровня — так называемые DDNS.
3. И наконец, третий вариант доступен только для обладателей видеорегистраторов UControl в последней прошивке с поддержкой P2P подключения, то есть видеорегистратор подключается к интернету и автоматически сам связывается с удаленным сервером, на который можно попасть с любого компьютера из сети Интернет и войти в просмотр картинок с камер наблюдения.

Настройка регистратора видеонаблюдения через DDNS сервисы в интернете

Итак, начнем с того, что такое проброс портов. Мы задали в видеорегистраторе статический IP для локальной сети. Теперь его нужно указать нашему роутеру, что по этому адресу находится именно регистратор, чтобы при обращении к нему извне мы попадали именно на наше устройство.

Я буду показывать на роутере Zyxel Keenetic, но как вы знаете, везде интерфейс примерно идентичен.

1. Заходим в Домашняя сеть > Серверы (он еще может обозначаться как проброс портов, переадресация портов…)
2. Ставим галочку в пункте «Перенаправление портов».



3. Теперь прописываем следующие значения:
   • В пункте «Порт» — веб-порт для нашего регистратора, т.е. 80
   • В пункте IP — соответственно его ай пи, т.е. 192.168.1.10
   • Описание — Задаем любое название нашему перенаправление

   Будет выглядеть примерно так:



4. И делаем то же самое еще раз для порта 9000 (медиа-порт в регистраторе). Если вы используете видеорегистратор фирмы Polyvision, то дополнительно потребуется сделать то же самое с 8000 и 90.

Итак, у нас должно получиться, что проброшены порты: 80 (веб-порт), 9000 (медиа-порт) + дополнительно 90, 8000

На этом можно было б остановиться, если б был выделенный IP для нашего интернет-соединения. Но его нет, поэтому продолжаем дальше.

Теперь нам необходимо присвоить нашему динамическому внешнему IP определенный домен в интернете. Мы зарегистрируемся в бесплатном сервисе, предоставляющем данную услугу. Получится, что роутер, подключившись к интернету и получив внешний IP, запоминается этим сервисом и назначает ему зарегистрированный нами интернет-адрес, по которому мы будем заходить, чтобы посмотреть видеотрансляцию с камер.

Переходим по адресу no-ip.com, заводим учетную запись и добавляем свой бесплатный домен, например на servegame.com. Я дам название myvideoreg.servegame.com

В разделе «Host Type» поставьте галочку на «Port 80 Redirect» и в качестве порта укажите то число, которое задали для нашего регистратора, то есть у меня это то значение, которое я вводил для HTML-порт — «38078».

Если в качестве веб-порта в вашем регистраторе используется стандартный порт для веб-соединений «80», то можно вообще в no-ip никакого порта не прописывать, а оставить флажок на пункте «DNS Host (A)», который был активен по умолчанию.

Теперь возвращаемся обратно в админку роутера. Находим в разделе «Интернет» подпункт для настройки динамического адреса, или DynDNS (DDNS).

Выбираем из выпадающего списка NO-IP и вводим сюда только что зарегистрированный домен, логин и пароль, после чего сохраняем настройки.

После этого ждем, пока роутер сконнектится с сервисом.

Внимание!

• Для тех, у кого интернет подключен через 3G или 4G модем (любого оператора, включая Yota), то DDNS переадресация у вас работать НЕ БУДЕТ! В этом случае обязательно у провайдера нужно заказывать услугу статического внешнего IP либо пользоваться описанным ниже способом подключения P2P!
• При подключении камер через роутер для доступа к ним из интернета необходимо в маршрутизаторе отключить брандмауэр! Иначе страница с админкой камер будет недоступна

Теперь внимание — барабанная дробь……………………………………………

Заходим в браузере по адресу http://myvideoreg.servegame.com

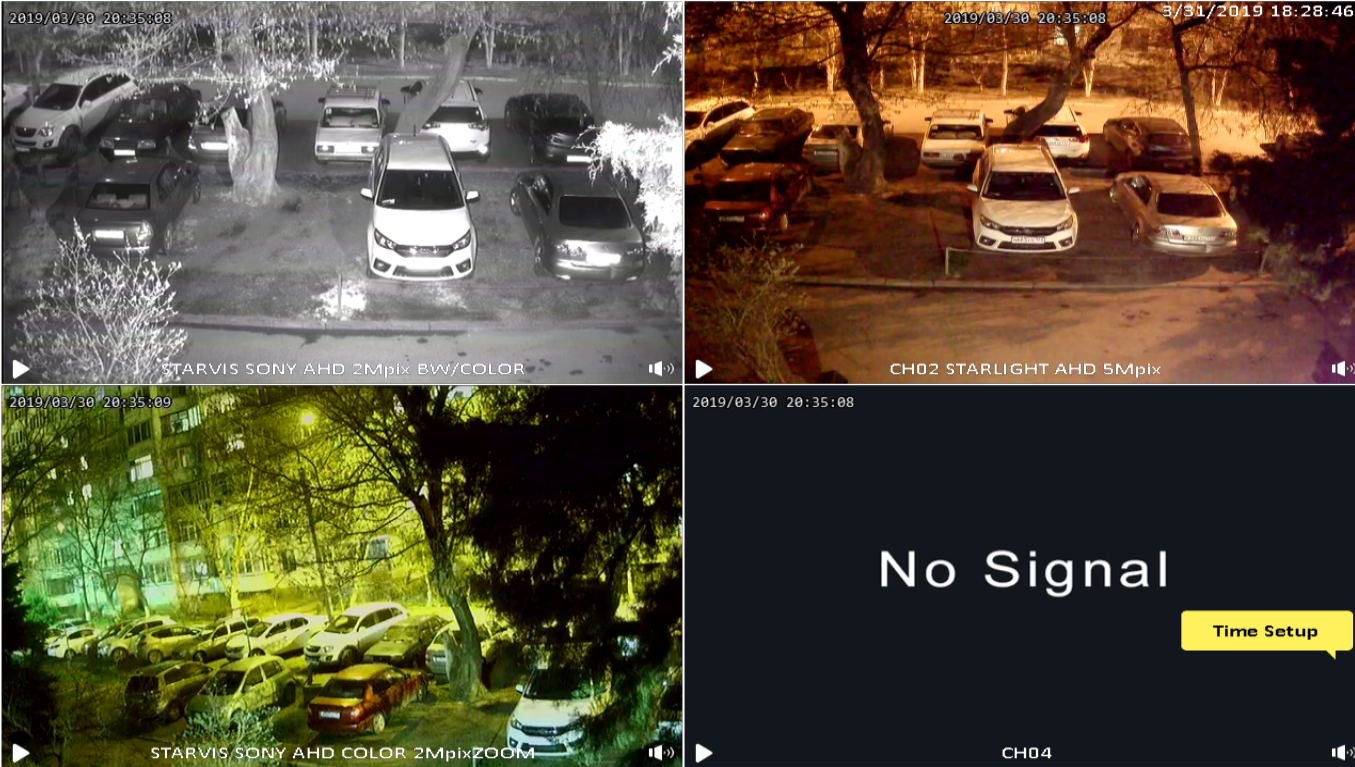

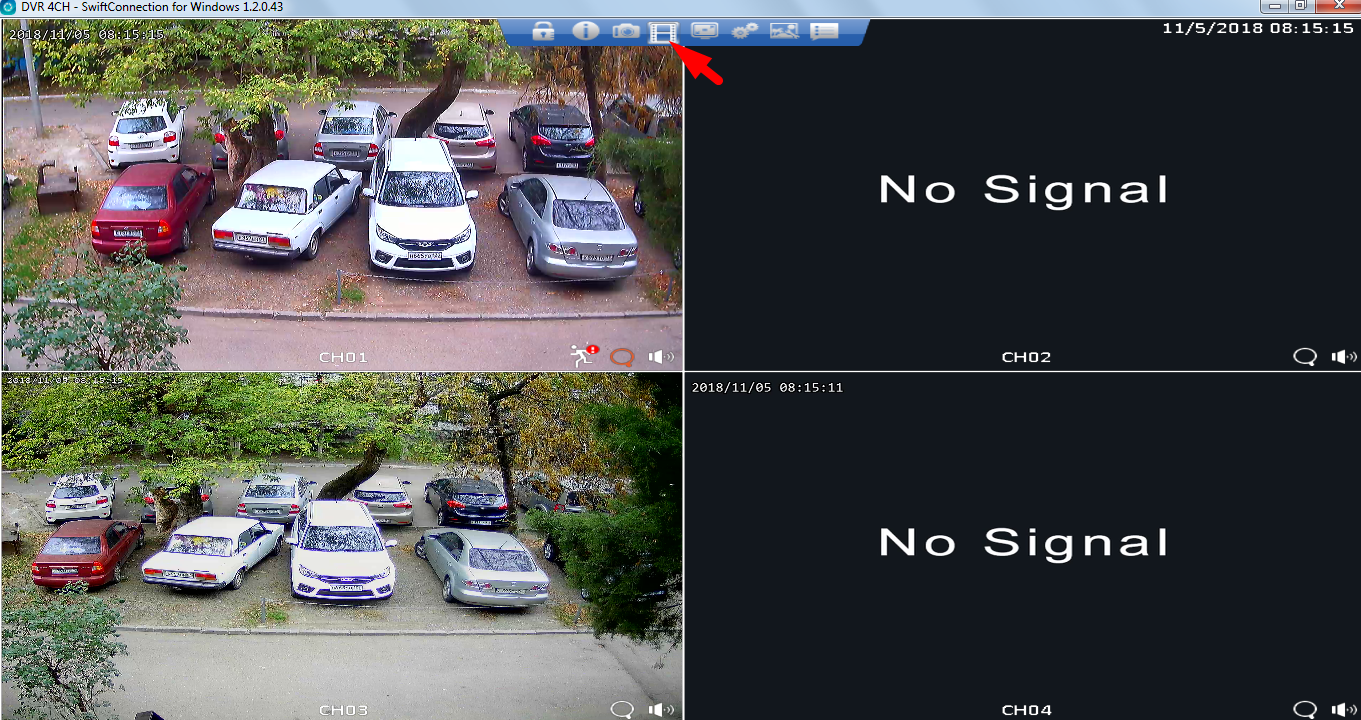

и наслаждаемся прямым эфиром трансляции видеонаблюдения через интернет за вашим домом.

Настройка онлайн видеонаблюдения в интернете по P2P

А теперь поговорим о главном свойстве видеорегистратора UControl, который я использую в качестве примера настройки данной схемы видеонаблюдения. Данный рекордер имеет новую прошивку, которая сделала процесс подключения системы к интернету гораздо проще, чем это реализовано на других регистраторах, что будет еще более полезно для любительской настройки в домашних условиях своими руками.

Речь идет о технологии P2P, которая была буквально только что внедрена в регистраторы UControl. Так что вы станете одними из первых, кто сможет оценить все ее преимущества. Дело в том, что раньше для того, чтобы посмотреть картинку с камер через интернет ,необходимо было проделать целый ряд достаточно сложных для новичков действий. А именно, настроить работу с сервисом динамических IP адресов DDNS, который подменяет ваш меняющийся IP адрес в интернете на постоянный домен 3го уровня. Об этих процедурах я писал выше.

Теперь же про все это можно забыть. Процесс подключения к регистратору теперь сводится буквально к паре кликов мышкой.

После того, как вы настроили в нем сетевые параметры и рекордер подключился к интернету через кабель, заходим с компьютера на сайт qtview.com и вводим данные:

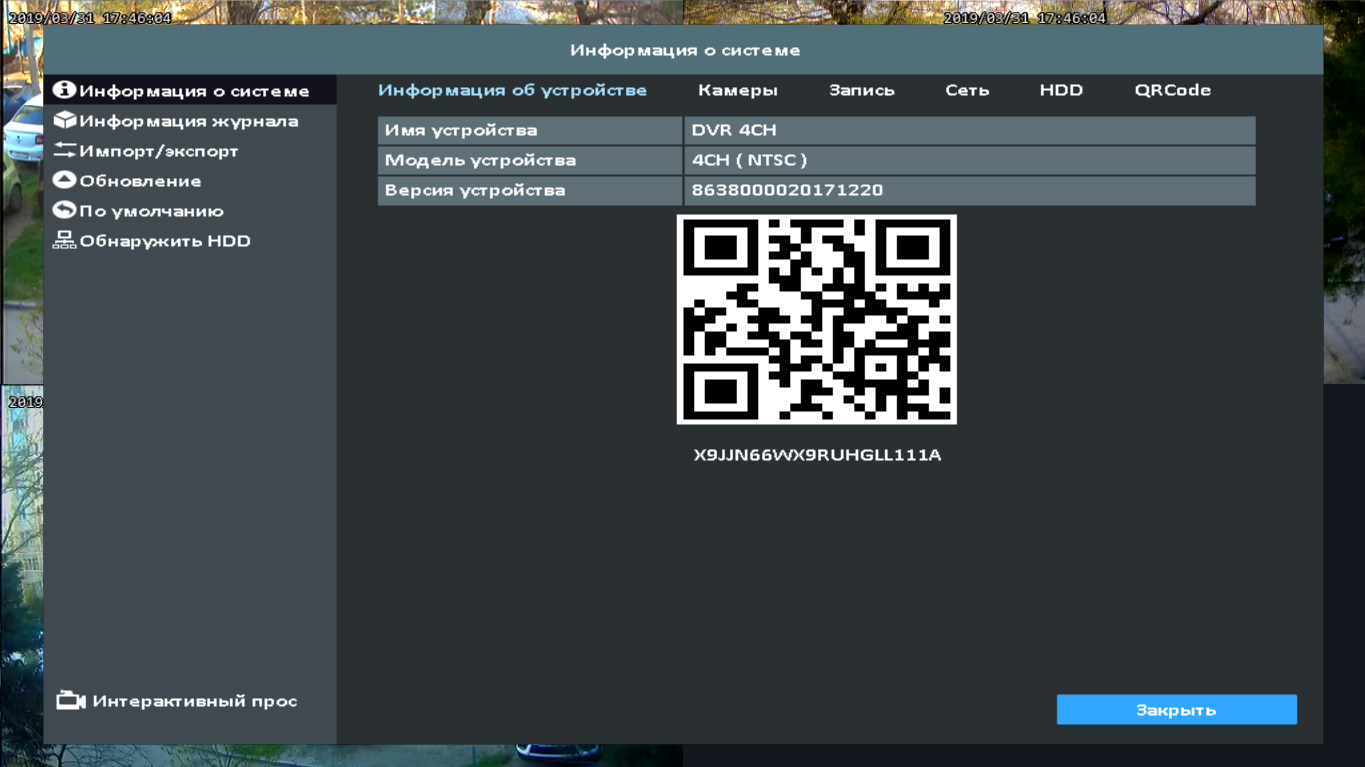

• MAC-адрес видерегистратора без пробелов, который можно найти в меню устройства по пути «Главное меню > Информация > Сеть»
• Логин — «admin»
• Пароль -«123456»

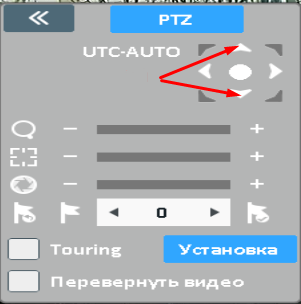

Возможно, здесь браузер тоже попросит вас установить дополнительное расширение WebkitPlugin для работы с сервисом. После его перезапуска попадаем в веб-интерфейс управления камерами, аналогичный тому, что мы видели при работе с видеорегистратором через локальную сеть или домен DDNS — вот так просто и без всяких дополнительных телодвижений, что очень удобно для новичков.

Онлайн видеонаблюдение по регитратору через программу Q-See QT View для смартфона

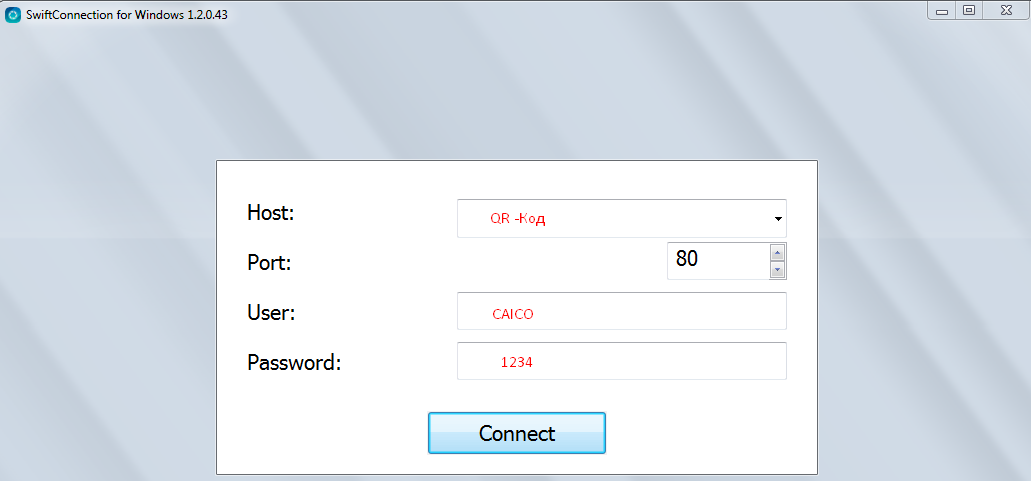

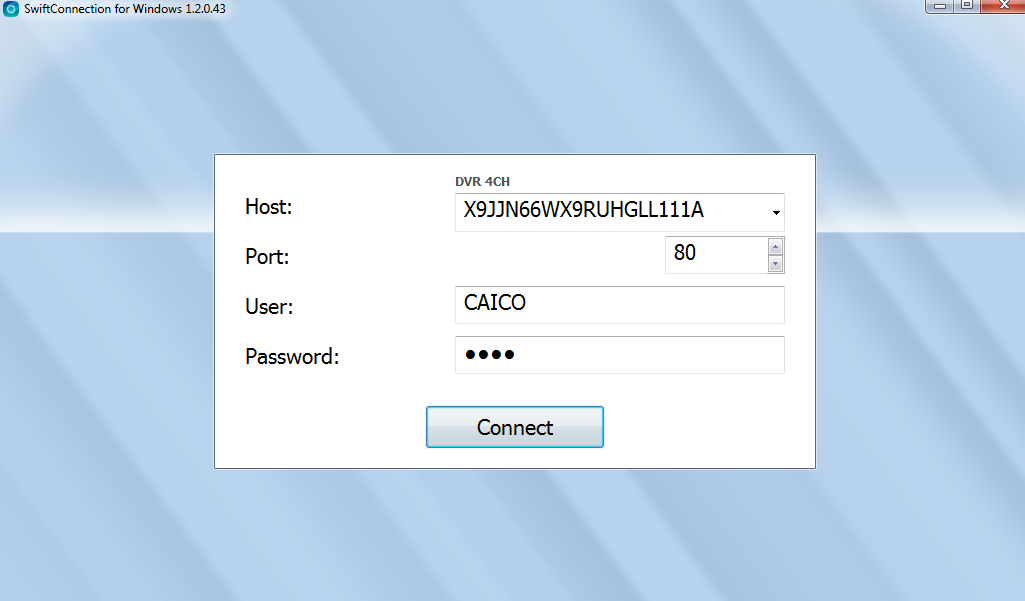

Еще проще будет подключиться к регистратору с помощью мобильного телефона. Запустив фирменное приложение Q-See QT View, достаточно активировать сканер QR-кода и навести его на шифр, расположенный на наклейке на рекордере. После чего смартфон автоматически к нему подключится и получит доступ к картинкам с камер.

Как видите, схема видеонаблюдения для трансляции картинки через интернет хоть и сложная, но вполне по силам для Вас уважаемые читатели и не обязательно заказывать услуги по установке видеонаблюдения в ресторане у профессионалов. Единственное, придется неслабо потратиться на полный комплект видеонаблюдения — регистратор и камеры стоят достаточно дорого, но как говорится, красота требует жертв. Надеюсь, подключение не отнимет у Вас много сил.

На этом все, не забудьте подписаться на новости блога через RSS ленту, так как запланированы еще несколько статей по разным схемам видеонаблюдения, которые вы сможете применить для себя!

Лучшие предложения

Александр

Специалист по беспроводным сетям, компьютерной технике и системам видеонаблюдения. Выпускник образовательного центра при МГТУ им. Баумана в Москве. Автор видеокурса «Все секреты Wi-Fi»

Задать вопрос

условия подключения и настройка прибора

Сегодня камеры видеонаблюдения для охраны различных объектов настолько распространены, что, наверное, отсутствие подобных устройств вызывает больше вопросов, чем их наличие. Как известно, для организации системы видеоконтроля нужно не только установить камеру и монитор, но и подключить прибор для записи, который позволяет просматривать произошедшие события. Данное устройство обладает различными возможностями при эксплуатации, так, например, можно просмотреть видеорегистратор через интернет.

Положительная сторона использования видеорегистратора с такой технологией заключается в том, что из любого места пользователь может проследить в реальном времени происходящие на охраняемом объекте события. Для этого необходимо всего лишь иметь выход во всемирную сеть. Кроме того, в случае срабатывания сигнализации, всегда есть возможность осмотреть территорию с помощью компьютера или телефона, находясь в любой точке мира.

Что нужно для просмотра регистратора посредством всемирной сети?

Как правило, регистратор возможно подключить к глобальной сети двумя способами, а именно: через маршрутизатор и по специально выделенному каналу. Чтобы осуществлять просмотр видеорегистратора посредством интернет-сети, необходимо учитывать такие условия:

• Скорость передачи данных по сети. Она должна быть не меньше 2 Мбит/с, так как в ином случае картинка будет дергаться или зависать. Чем выше скорость трафика, тем качественнее будет получаемое изображение;
• Возможность доступа к маршрутизатору. Обычно по просьбе пользователя провайдер выделяет специальный IP-адрес, связанный с необходимым маршрутизатором.

Также следует получить разрешение провайдера на прохождение данных из сети интернет в интерфейс системы видеорегистратора по определенным портам. Номера необходимых портов прописаны в инструкции к устройству записи. Кроме того, обычно в меню настроек регистратора существует функция, позволяющая менять номера портов. Эта функция необходима для того, чтобы можно было подобрать нужный порт в случае блокировки его провайдером.

Настройка удаленного доступа для регистратора

Для того чтобы удаленно можно было просмотреть видеорегистратор, необходимо включить трансляцию портов. Для их настройки нужно знать, какие именно порты использует регистрирующее устройство, так как разные модели приборов могут отличаться. При этом совсем необязательно все их транслировать. Например, при подключении с мобильного телефона трансляция вообще не нужна. Известно, что существуют определенные правила трансляции, иными словами, имя и адрес. Например, видеорегистратор – 1111111, внешний порт – 90, внутренний – 90, а также тип протокола – Both.

Обычно внутренний и внешний порты совпадают, но при необходимости связать с интернетом несколько регистраторов, внешний нужно поменять, а внутренний – оставить. Пользователь, в свою очередь, должен также подключаться на другой порт.

Если же к регистратору проложена отдельная линия глобальной сети, в которой отсутствует связующий маршрутизатор, то настраивать необходимо само записывающее устройство.

В некоторых регистраторах существует функция, когда он автоматически вносит свое имя в сервис DynDNS, что облегчает его подключение.

На видео – о том, как подключить и просматривать видео с регистратора через интернет:

Таким образом, вопрос, как смотреть регистратор посредством удаленного доступа, легко разрешим. Однако следует помнить, что в каждом конкретном случае многое зависит не только от устройства регистратора, но и от провайдера, предоставляющего доступ в сеть, так как без согласования с ним зачастую подключение является затруднительным.
